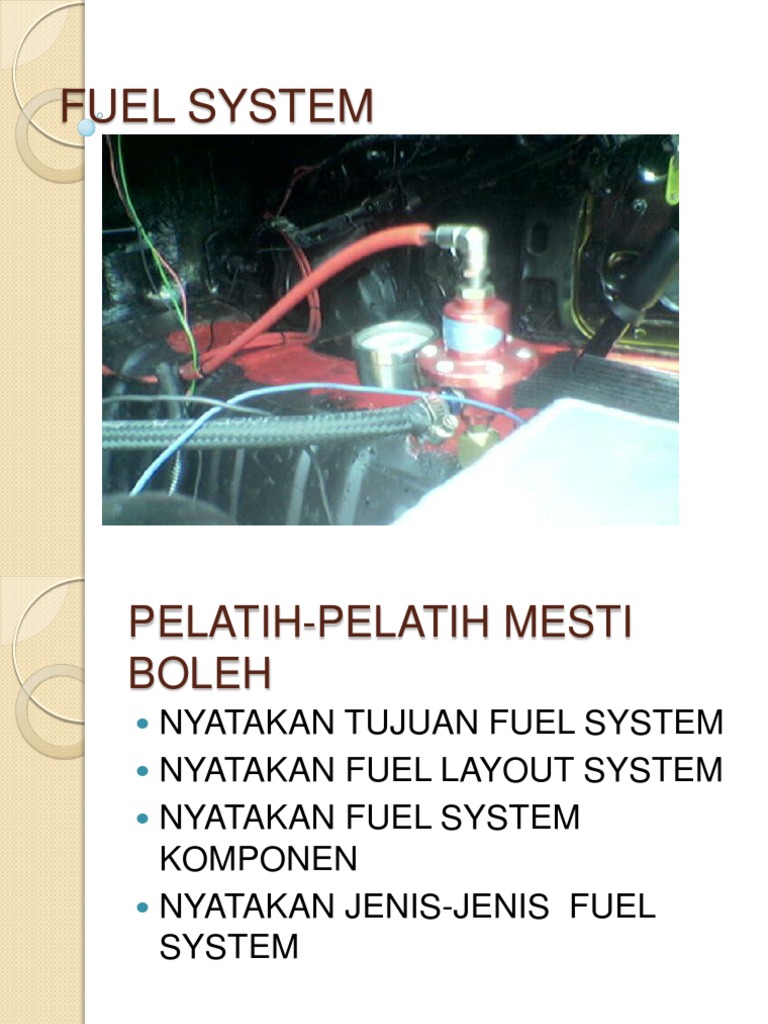

FUEL SYSTEM

PELATIH-PELATIH MESTI BOLEH

NYATAKAN TUJUAN FUEL SYSTEM NYATAKAN FUEL LAYOUT SYSTEM NYATAKAN FUEL SYSTEM KOMPONEN NYATAKAN JENIS-JENIS FUEL SYSTEM

TUJUAN
SATU SISTEM TAMBAHAN DIPASANG PADA KENDERAAN BERMOTOR BEKAL CAMPURAN MIXTURE PADA NISBAH YANG BETUL KAWALAN LEBIH TEPAT DENGAN SISTEM KOMPUTER

FUEL SYSTEM LAYOUT

KOMPONEN
1 FUEL TANK

Sebagai stor simpanan bahan api Bagi enjin hadapan, tangki bahan api biasanya diletakkan di belakang, manakala bagi kerata enjin belakang fuel tank terletak pada bahagian hadapan. Dapat menampung bahan api sebanyak 25-70 liter bergantung kepada sesebuah kenderaan.

2 FUEL FILTER

Sebagai penapis bahan api

3 FUEL HOSE

Sebagai talian bahan api dari tangki ke sistem bahan api kenderaan

4 CARBURETOR

Sedia dan bekal campuran mixture pada nisbah yang betul pada keadaan idling,low dan high speed

5 FUEL PUMP

Pam bahan api dari tangki kepada fuel system bagi sistem pembakaran

6 INTAKE MANIFOLD

Memeluwapkan bahan api untuk mengagihkan cas mixture sama banyak pada semua silinder enjin

7 FUEL GAUGE

Sebagai penunjuk paras bahan api didalam tangki kepada pemandu

SISTEM BAHAN API

TERDIRI DARIPADA 2 JENIS

GRAVITY FEED (SISTEM GRAVITI)

FORCE FEED (SISTEM DAYA BEKAL)

SISTEM GRAVITI
Terdiri daripada tangki,penapis,intake manifold salur paip dan karburetor. Tangki dipasang lebih tinggi daripada karburetor dengan ini bahan api akan mengalir turun oleh daya tarikan graviti Bahan api dari tangki mengalir masuk kedalam penapis melalui sawat pemberhenti yang ditugaskan memberhentikan pengaliran bahan api apabila injin tidak dikendali Bahan api yang ditapis masuk ke karburetor

SISTEM DAYA BEKAL

Terdiri daripada tangki,pam,penapis,salur paip ,intake manifold dan karburetor. Kedudukan tangki lebih rendah daripada karburetor dan diletakkan jauh ke belakang Bahan api mengalir masuk melalui salur paip apabila terdapat sedutan dari pam ketika injin dihidupkan dan ditolak masuk ke karburetor
