Project Details
Project Details
G+5
SUBMITTED BY MYDEEN
13

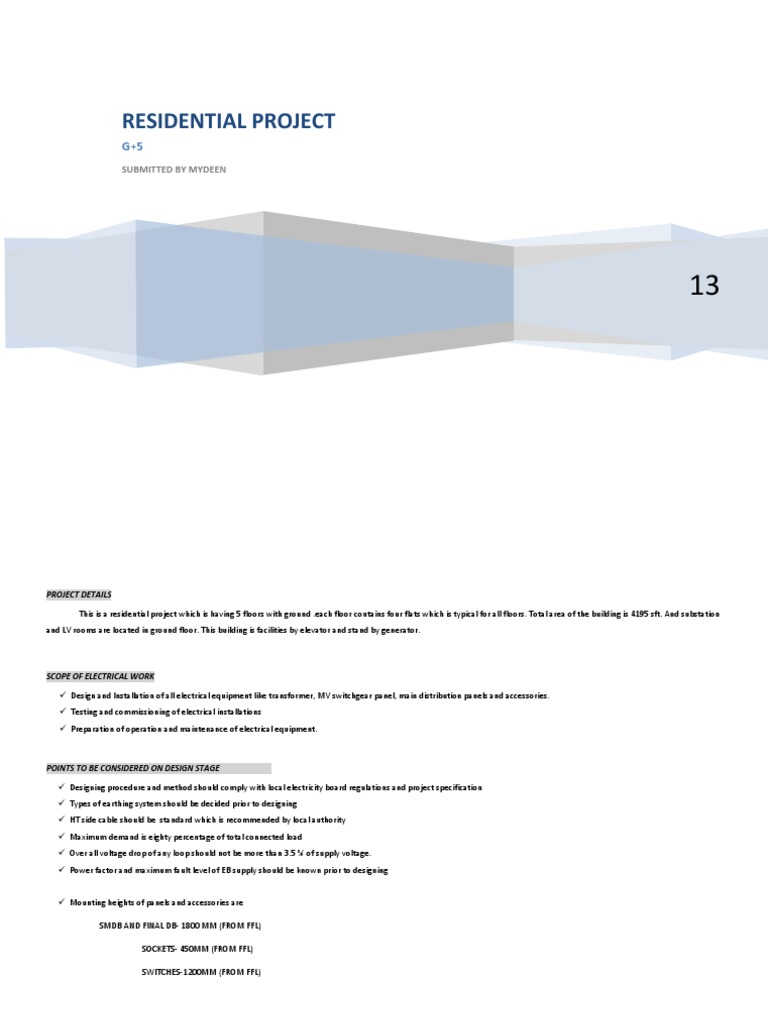

PROJECT DETAILS
This is a residential project which is having 5 floors with ground .each floor contains four flats which is typical for all floors. Total area of the building is 4195 sft. And substation
and LV rooms are located in ground floor. This building is facilities by elevator and stand by generator.
FORMULAS TO BE USED
For calculating % VD
STEP6:
HIGHEST MOTOR RATING IS 37.3 KW (50 HP)
KVA= 37.3/0.8 = 46.6KVA
--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------STEP-7
APPLY DERATING FACTOR
= 46.6/0.9 = 51.80KVA
--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------STEP8
AT THE TIME OF STARTING MOTOR WILL CONSUME 4 TIMES OF RATED CURRENT SO
= 51.80 *4 = 207.22KVA
--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------STEP9:
TRANFORMER RATING -STARTING KVA OF MOTOR = 344.95-51.80
= 293.15KVA
--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------STEP10:
293.15+207.22 =500KVA
TRANSFORMER OVER LOAD FACTOR IS RATED KVA*1.5
= 344.95*1.5
=517.425KVA
STEP6:
HIGHEST MOTOR RATING IS 37.3 KW (50 HP)
KVA= 37.3/0.8 = 46.6KVA
-------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------STEP-7
APPLY DERATING FACTOR
= 46.6/0.9 = 51.80KVA
--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------STEP8
AT THE TIME OF STARTING MOTOR WILL CONSUME 4 TIMES OF RATED CURRENT SO
= 51.80 *4 = 207.22KVA
---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
STEP9:
TRANFORMER RATING -STARTING KVA OF MOTOR = 388.27-51.80
= 336.27KVA
--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------STEP10:
336.27+207.22 =543.22KVA
D.G SET OVER LOAD FACTOR IS RATED KVA*1.5
= 388.07.95*1.5
=582.10KVA
CONTENTS
PROJECT OVERVIEW AND SCOPE OF WORK
CIVIL PLAN
FORMULAS
SIZING OF TRANSFORMER ,DG SET, CAPACITOR BANK
SINGLE LINE DIAGRAM
CABLE SCHEDULE
FLOOR LOAD DETAILS
LIGHTING LAYOUT
RAW POWER LAYOUT
DB-SCHEDULE
BOQ
