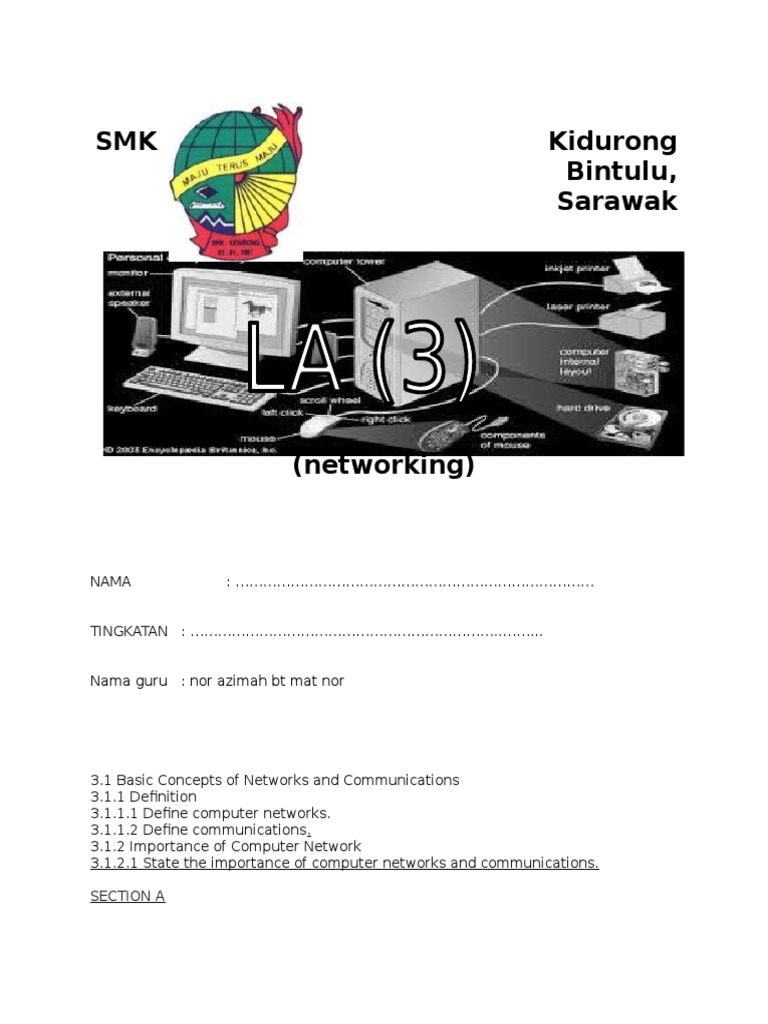

SMK

Kidurong
Bintulu,
Sarawak

(networking)

NAMA

TINGKATAN : .....
Nama guru : nor azimah bt mat nor

3.1 Basic Concepts of Networks and Communications

3.1.1 Definition
3.1.1.1 Define computer networks.
3.1.1.2 Define communications.
3.1.2 Importance of Computer Network
3.1.2.1 State the importance of computer networks and communications.
SECTION A

1.

Which of the followings are the importance of computer networks and

communication?
Antara berikut manakah kepentingan rangkaian komputer dan komunikasi?
(N.Sembilan 2012)
I

Teacher and students can share files and data

Guru dan pelajar- pelajar berkongsi data dan fail - fail

II

40 computers connected with one printer and one

scanner in Local Area Network
40 komputer dihubungkan dengan satu pencetak dan
pengimbas dalam Rangkaian Kawasan Setempat

III

Installation of software program for every node can be

done without server
Pemasangan program perisian untuk semua nod boleh
dilaksanakan tanpa pelayan

IV

User can have better communicate borderless via Skype,

Yahoo Messenger, E-mail and IRC.
Pengguna boleh berkomunikasi dengan lebih baik tanpa
A sempadan
I and II/ Imelalui
dan II Skype, Yahoo Messenger, E-mel dan
B IRC.I and IV/ I dan IV
C
I, II and IV/ I, II dan IV
D
I, III and IV/ I , III dan IV

2. Write True or False for the following statement :

Tuliskan Benar atau Palsu pada pernyataan berikut:
(Pahang 2012)
Video Conferencing meeting is method of long distance communication via
network.
Persidangan video mesyuarat adalah kaedah komunikasi jarak jauh
melalui rangkaian ...................................

3.

Which of the following statements is not true about network?

Manakah antara pernyataan berikut tidak benar mengenai rangkaian?
(Selangor 2012)
A.
People in various places can be connected using a network.
Pengguna di merata tempat boleh dihubungkan menggunakan
rangkaian.
B.
Networking technology allows banking to be done everywhere and at
any time.
Teknologi rangkaian membolehkan urusan perbankan boleh dilakukan
di mana sahaja pada bila-bila masa.
C.
We cannot do a long distance communication using a network.
Komunikasi jarak jauh tidak boleh dilakukan menggunakan rangkaian.

D.

4.

A network links two or more computers together to enable data and

resource exchange.
Rangkaian yang menghubungkan dua atau lebih komputer bagi
membolehkan pertukaran data dan sumber

State whether the following statement is True or False.

Nyatakan sama ada peryataan berikut Benar atau Palsu.
(Wilayah 2012)
Computer networks are also important in schools with lots of computer rooms
as it means the children can log on to any computer and have their own
protected folder.
Komputer rangkaian adalah penting di sekolah-sekolah yang mempunyai
banyak komputer kerana ia membolehkan murid-murid mengakses ke manamana komputer dan memiliki folder sendiri yang dilindungi.

3.1.3 Types of Networks.

3.1.3.1 Define types of computer networks:
LAN MAN WAN
SECTION A
1.
Which of the following is a high-speed network that connects local area
network in a metropolitan area?
Antara yang berikut yang manakah rangkaian berkelajuan tinggi yang
menghubungkan rangkaian setempat dalam kawasan metropolitan ?
A
LAN B
MAN
C
WAN
D
WLAN
2.

Write the words that would complete the following statement.

Tulis perkataan yang dapat melengkapkan pernyataan berikut. (P.Pinang

2012)
A type of network that connects computers and devices in a limited
geographical
area such as school computer laboratory and office building is known as
______________.
Jenis rangkaian yang menghubungkan komputer dan peranti-peranti dalam
kawasan
geografi yang terhad seperti makmal komputer sekolah dan bangunan
pejabat
dikenali sebagai ________
3.
State whether the following statement is True or False
Nyatakan sama ada pernyataan berikut Benar atau Palsu (Terengganu
2012)
LANs have higher data transfer rate compared to WANs.
LAN mempunyai kadar pemindahan data lebih tinggi berbanding dengan
WAN
................................................................
4.

Read the following situation:

Baca situasi berikut:

Based on situation above, identify

Berdasarkan situasi di atas, kenalpasti
(i) X ................................
(ii) Y ................................

3.1.3.2 Differentiate between the three types of computer networks.

3.1.4 Network Architecture
3.1.4.1 Define two types of network architecture:
Client/Server Peer-to-Peer
SECTION A
1.
Statevwhetherv the following statements isTrue or False.
Nyatakan samavada pernyataon berikut Benar atau Palsu.
The client-server model can be used on the lntemet as well as local area
networks (LAN).
Model pelayan - pelanggan boleh digunakan di Internet serta rangkaian
Kawasan setempat (LAN)
All ....................................
computers in the network have equal capabilities to use the hardware, software, data and fi
Semua komputer dalam rangkaian mempunyai keupayaan yang sama untuk menggunakan pe

X
2.

Statement 1 shows types of network architecture.

Pernyataan 1 menunjukkan jenis seni bina rangkaian.
(N.Sembilan 2012)

One computer provides services to all nodes. It control access to resource on the network and have centralize
Satu komputer menyediakan perkhidmatan kepada semua nod. Ia mengawal akses kepada sumber dalam ran

Statement 1 /Pernyataan 1
Based on Statement 1, name
Berdasarkan Pernyataan 1, namakan
(i)
X
.
(ii)
Y
.
3.

Table 2 shows two types of network architecture.

Jadual 2 menunjukkan dua jenis seni bina rangkaian.(P.Pinang 2012)

Table /Jadual 2
Fill in the blank with the correct network architecture shown in Table 2.
Isikan tempat kosong dengan seni bina rangkaian yang ditunjukkan dalam
Jadual 2.
All computers in _______________ network have equal responsibilities and
capabilities to use the resources available on the network.
Semua komputer dalam rangkaian _______________ mempunyai
tanggungjawab dan kebolehan yang sama untuk menggunakan sumber yang
ada dalam rangkaian.
4.

All computers in the ..network has equal

responsibilities and capabilities to use the resources available on the
network.
Semua komputer dalam rangkaian ............................................
mempunyai sama tanggungjawab dan keupayaan untuk menggunakan
sumber yang ada dalam rangkaian.
(Pahang 2012)
SECTION B
1.
Read the following situation:
Baca situasi berikut:
(N.Sembilan 2012)
Azlan has four personal computers at home. He wants all his computers to
share data, files and applications among them using a straight cable and
switch.
Azlan mempunyai empat buah komputer peribadi di rumahnya. Beliau
mahukan
semua komputernya dapat berkongsi data, fail dan aplikasi di antara satu
sama lain dengan menggunakan straight cable dan switch.

Based on the situation above:

Berdasarkan situasi di atas:

2.

(a) (i) State the suitable type of network architecture used by Azlan.
Nyatakan jenis seni bina rangkaian yang sesuai digunakan oleh Azlan.

(ii) Give ONE features of your answer in (a) (i).

Berikan satu ciri bagi jawapan anda di (a) (i).
..
[ 2 marks]/[ 2 markah]
Figure 5 shows network architecture.
Rajah 5 menunjukkan senibina rangkaian.
(Terengganu 2012)

Figure 5 / Rajah 5
Based on Figure 5, / Berdasarkan Rajah 5,
(a)
Name the network architecture. Justify.
Namakan senibina rangkaian tersebut. Justifikasikan.
[2 marks]
_______________________________________________________________________
_______________________________________________________________________
(b)

Give two advantages of the network architecture.

Berikan dua kelebihan senibina rangkaian.
[2 marks]
_______________________________________________________________________
_______________________________________________________________________

3.

Figure 17 shows two different network architectures.

Rajah 17 menunjukkan dua senibina rangkaian komputer yang berbeza.
(Selangor 2012)

Figure 17 / Rajah 17
Based on Figure 17: /Berdasarkan Rajah 17:
(a)
State / Nyatakan
(i)
X
...................................
(ii)
Y
...................................
(b)

[2 marks] /[2
markah]
Differentiate between architecture X and architecture Y.
Bezakan senibina X dan senibina Y.
[2 marks]/[2
markah

SECTION C
1.

Figure 21 shows a computer network at SMK Seri Limau which is connected to

the Internet. Apart from Internet, the school also has own intranet to facilitate
their internal communications
Rajah 21 menunjukkan rangkaian komputer di SMK Seri Limau
yang
dirangkaikan dengan rangkaian internet. Selain daripada Internet, sekolah itu
juga
mempunyai intranetnya sendiri untuk memudahkan komunikasi
dalaman mereka.

(Wilayah 2012)

Printer

Internet
Server

Modem

Firewall

Router

Figure 2
Rajah 2

Switch

Print Server

Describe the network architecture use in SMK Seri Limau

Terangkan senibina rangkaian yang digunakan di SMK Seri Limau.
[3 marks]/[3 markah]
.
.
.
.
.
3.1 Basic Concepts of Networks and Communications
3.1.5 Network Topology
3.1.5.1 State three types of network topologies:
bus ring star
SECTION A
1.

Table 4 shows three main types of network topology.

Jadual 4 menunjukkan tiga jenis topologi rangkaian utama
(P.Pinang 2012)

Table 4 / Jadual 4
Based on Table 4, match the network topology with the following statement
by
writing A, B or C.
Berdasarkan Jadual 4, padankan topologi rangkaian dengan pernyataan
berikut
dengan menulis A, B, atau C.

2.

i.

Each device is connected to switch.

Setiap peranti disambungkan kepada switch.
..............

ii.

Each computer is attached to a backbone.

Setiap komputer disambungkan kepada satu tulang belakang.
..

State whether the following statement is True or False

Nyatakan sama ada pernyataan berikut Benar atau Palsu
(Terengganu 2012)
Bus topology requires small amount of cable, less expensive and easier to
setup and troubleshoot.

Topologi bas memerlukan sedikit kabel, kurang mahal dan lebih mudah
dipasang dan diselenggara.
.................................

3.

Figure 2 shows the characteristics of the network topology.

Rajah 2 menunjukkan ciri-ciri topologi rangkaian.
(Kedah 2012)
Network Topology Topologi Rangkaian

All nodes are connected in a closed

loop.
New
devices can be added to the network backbone
Semua nod disambungkan
dalam satu gelung yang
Peranti-peranti baru boleh
tertutup.
ditambah kepada tulang
belakang rangkaian
Failure of a node will affect the entire
LAN.
Failure
of a node doesn't affect the entire LAN
Kegagalan satu nod tidak
Kegagalan satu nod akan
akan menjejaskan
menjejaskan keseluruhan
keseluruhan LAN
LAN

Figure 2
Rajah 2

Based on Figure 2, name:

Berdasarkan Rajah 2, namakan:

4.

(i)

(ii)

Table 2 shows types of network topologies.

Jadual 2
menunjukkan
topologi
rangkaian.
(Selangor 2012)

jenis

Table 2 / Jadual 2
Choose the topologies shown in Table 2 which match the following statement.
Pilih topologi yang ditunjukkan dalam Jadual 2 yang sepadan dengan
pernyataan berikut.
(i)
(ii)

5.

In this network, each device is connected to two other devices.

Dalam rangkaian ini, setiap peranti adalah bersambung kepada dua
peranti yang lain. ...............................
In this network, all attached devices handle their own communications
without the use of a central server.
Dalam rangkaian ini, semua peranti yang bersambung di kawal selia
sendiri tanpa menggunakan pelayan utama. ...............................

Figure 6 shows 2 types of network topology

Rajah 6 menunjukkan 2 jenis topologi rangkaian
(SPM 2012)

R
Figure 6/Rajah 6
Based on figure 6, state the name of topology
Berdasarkan rajah 6, nyatakan nama topologi
i.
ii.

R
S

...............................
...............................

SECTION B
1.
Figure 11 shows a network of computers.
Rajah 11 rnenunjukkan satu rangkaian komputer.
(SPM 2011)

Figure 11 / Rajah 11
Based on figure 11, explain the structure of the network.
Berdasarkan rajah 11, terangkan struktur rangkaian itu.

2.

(4m)
Figure 20 below shows one of a network system. State the advantage of this
topology.
Rajah 20 di bawah menunjukkan satu sistem rangkaian. Nyatokan kelebihan
topologi tersebut.
(Kelantan 2012)
(2marks/markah)

SECTION C
1.

Read the following situation.

Baca situasi berikut.
(SPM 2012)
Cyber One Sdn. Bhd. is planning to set up a local area network
at its new office. The management has just purchased the following:
a server
5 computers
UTP cables
24-port switch
a printer
Cyber One Sdn. Bhd. merancang untuk membina satu rangkaian
kawasan setempat di pejabat barunya. Pihak pengurusan telah
membuat pembelian berikut:
sebuah komputer pelayan
5 buah komputer
kabel UTP
suis 24-port
sebuah pencetak
Based on the situation:
Berdasarkan situasi:
(a)
(i)
propose the network topology to be used.
cadangkan topologi rangkaian yang boleh digunakan.

[1 mark]/ [1 markah]
(ii)

(b)
[4
markah]

justify your answer.

beri justifikasi jawapan anda.

[2 marks]/[2 markah]

draw the design for the network.

lukiskan reka bentuk bagi rangkaian itu.
marks]/[4

3.1.5.2 Differentiate between the three types of network topology.

SECTION A
1.

Based on Figure 5, if computer X stops functioning, the entire network stops

Berdasarkan Rajah 5, jika komputer X berhenti berfungsi, keseluruhan
rangkaian akan terhenti. Benar atau Palsu
(SPM 2010)

SECTION B
1.
Figure 18 shows three type of network topologies.
Rajah 18 menunjukkan tiga jenis topologi rangkaian
(Wilayah 2012)

Topology P

Topology Q

Topology R

Figure 18 / Rajah 18
Based on Figure 18
Berdasarkan Rajah 18
a. State type of topology Q.
Nyatakan jenis topologi Q
.
[1 mark]/[1 markah]
b. Give a difference between topology Q and R.
Berikan perbezaan antara topologi Q dan R.

.
.
[1 mark]/[1 markah]
c. State two advantages of topologies P and R.
Nyatakan dua kelebihan topologi P dan R.
.
.
.
markah]

[2 marks]/[2
