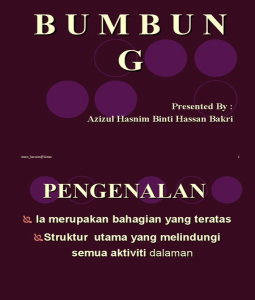

Bumbun G
Bumbun G
G
Presented By :
Azizul Hasnim Binti Hassan Bakri
mien_hasnim@ikmas 1
PENGENALAN
Ia merupakan bahagian yang teratas
Struktur utama yang melindungi
semua aktiviti dalaman
mien_hasnim@ikmas 2
FUNGSI-FUNGSI
BUMBUNG
Memberi perlindungan
Menanggung beban
mien_hasnim@ikmas 3
PRINSIP- PRINSIP AM
MEREKABENTUK BUMBUNG
Perintang cuaca
Kekuatan
Ketahanan/kelasakan
Bahan penebat
Perintang Api
Rupabentuk
Gantian Udara
Serangga
mien_hasnim@ikmas 4
MENENTUKAN JENIS
BUMBUNG
Saiz dan bentuk bangunan
Rupabentuk
Ekonomi
mien_hasnim@ikmas 5
BAHAGIAN-BAHAGIAN DALAM
BINAAN BUMBUNG
1. Penutup Bumbung (roof 13. Rasuk Ikat (Tie Beam)
covering) 14. Gulung-gulung (Purlin)
2. Kasau Betina
15. Jalur (batten)
3. Rentang (span)
16. Pengikat Alang (Collar Tie)
4. Larian Kasau
17. Topang (Struts)
5. Curam (pitch)
18. Tumpu Kasau (Fascia
6. Plat Tembok (wall plate) Board)
7. Cucur (Eaves) 19. Perentang (Binder/runner)
8. Tulang Bumbung (Ridge Board) 20. Penggantung (Hanger)
9. Kasau Pendek (Jack Rafter) 21. Tutup Rabung (Ridge Cap)
10. Kasau Pendek Limas (Hip Jack 22. Kekuda Bumbung (Roof
Rafter) Truss)
11. Lurah Bumbung (Roof Valley) 23. Sisi Bumbung (Verge)
12. Gelegar Siling (Ceiling Joist)
mien_hasnim@ikmas 6
PENGKELASAN
BUMBUNG
Bumbung boleh dikelaskan kepada dua
kumpulan iaitu :-
a) Bumbung Rata
b) Bumbung Curam
mien_hasnim@ikmas 7
BUMBUNG RATA
Kecerunan <10° (min)
Sudut bergantung kepada jenis penutup bumbung
Keburukannya ialah membuat bangunan
nampak tidak kemas kecuali ia ditutup dengan
dinding parapet dsb.
Mempunyai bahan penebat yang lemah dari segi
pemindahan haba.
mien_hasnim@ikmas 8
BUMBUNG CURAM
Kecerunan antara 10° - 70° .
bergantung kepada jenis bahan penutup
yang digunakan.
Bentuk bumbung bergantung kepada
bebanan dan rentangnya.
Mengadakan ruang yang berguna (cth:
tangki air)
mien_hasnim@ikmas 9
JENIS-JENIS BUMBUNG
1. BUMBUNG TEBENG LAYAR
2. BUMBUNG LIMAS
3. BUMBUNG GAMBRIEL
4. BUMBUNG LAYANG
5. BUMBUNG MANSARD
6. BUMBUNG LIMAS BELANDA
7. BUMBUNG PISANG SESIKAT
8. BUMBUNG MINANGKABAU
mien_hasnim@ikmas 10
mien_hasnim@ikmas 11
