BAB 3 PORTAL 2 D by : Tony Hartono Bagio

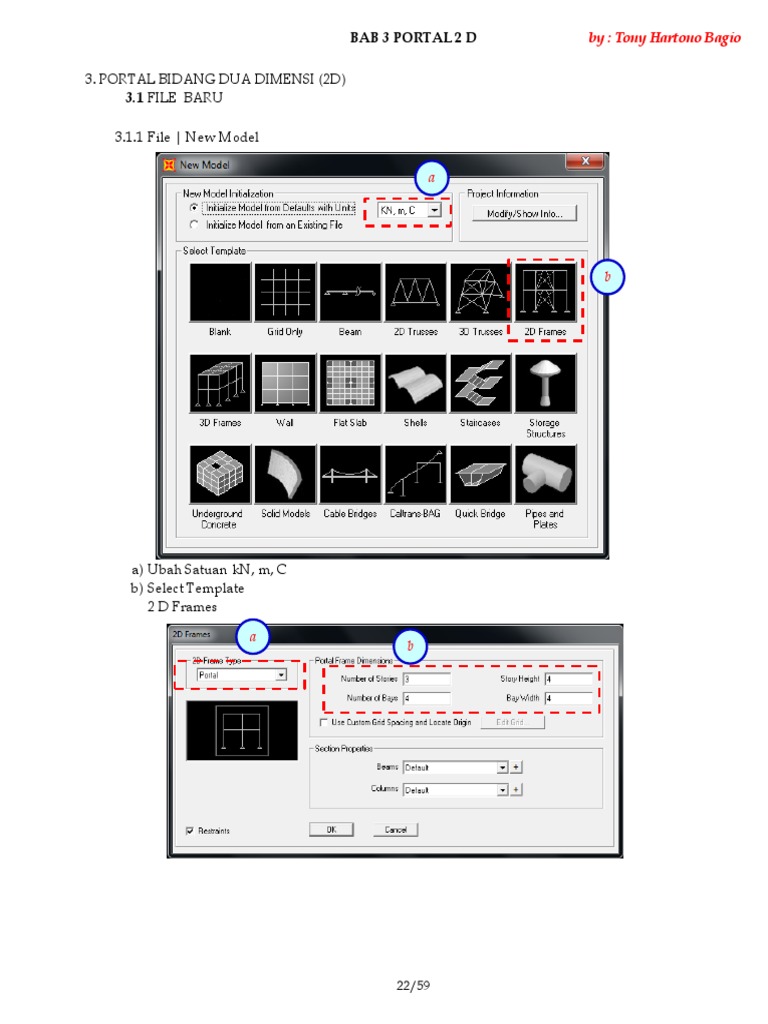

3. PORTAL BIDANG DUA DIMENSI (2D)

3.1 FILE BARU

3.1.1 File | New Model

a) Ubah Satuan kN, m, C

b) Select Template
2 D Frames

a
b

22/59
 BAB 3 PORTAL 2 D by : Tony Hartono Bagio

3.2 2 D Frames
3.2.1 Persiapan Portal
a) 2D Frame Types : Portal
b) Number of Stories 3
Number of Bays 4
Storey Height 4
Bay Width 4

3.2.2 Ubah ketinggian

Define | Coordinate Systems/Grids

Ubah Awal Replace

Z2 4 4.5
Z3 8 8.5
Z4 12 12.5

Jangan lupa klik Glue to Grid Lines , bila tidak di centang, akan tetap seperti awal
klik OK

23/59
 BAB 3 PORTAL 2 D by : Tony Hartono Bagio

Define Gid System Data

Cek tinggi kolom sebenarnya, akibat perubahan

klik kanan

klik OK

24/59
 BAB 3 PORTAL 2 D by : Tony Hartono Bagio

3) TYPE BAHAN
Define | Material

Material Name : fc'30

Material Type : Concrete
Weight/Unit Vol : 23.536

E= 4700(30)
E= 25742.96
U= 0.2
A= 9.9 e-6

fc' = 30000

25/59
 BAB 3 PORTAL 2 D by : Tony Hartono Bagio

Material Name : fy420

Material Type : Rebar
Weight/Unit Vol : 76.9822

E = 2.00E+08

U= 0
A = default

fy = 420,000
fu = 630,000
fye = 462,000
fue = 693,000

catatan
fu = 1.5 fy
fye = 1.1 fy
fue = 1.1 fu

4) Penampang Elemen Struktur

Define | Section Properties | Frame Sections

Balok 25/40
Kolom 40/40
Plat 12
Plat 10

26/59
 BAB 3 PORTAL 2 D by : Tony Hartono Bagio

Frame Section Concrete

Concrete Section Rectangular

Section Name : B2540

Material : fc'30
Depth : 0.4 m
Width : 0.25 m
Longitudinal Bars : fy420
Confinement Bars : fy420
Design Type : Beam
Cover (Top) : 0.065 m
Cover (Bottom) : 0.065 m

27/59
 BAB 3 PORTAL 2 D by : Tony Hartono Bagio

Section Name : K4040

Material : fc'30
Depth : 0.4 m
Width : 0.4 m

Longitudinal Bars : fy420

Confinement Bars : fy420
Design Type : Column
Reinforcement Config : Rectangular

Longitudinal Bars :
Clear Cover : 0.05
Number Bars Along 3 : 5
Number Bars Along 2 : 5
Longitudinal Bar : #6 = D19

Confinement Bars :
Confinement Bar Sizes : #3 = D10
Spacing : 0.15
Number Confinement Bars Along 3 : 3
Number Confinement Bars Along 2 : 3

28/59
 BAB 3 PORTAL 2 D by : Tony Hartono Bagio

5 Mengganti Elemen Penampang

FSEC1, vertikal = diganti K4040

FSEC1, horizontal = diganti B2540
Perletakan Sendi, diganti Jepit

1 KOLOM klik kiri drag dari atas ke bawah

untuk semua kolom

Assign | Frame | Frame Sections

pilih K4040, OK

29/59
 BAB 3 PORTAL 2 D by : Tony Hartono Bagio

Assign | Frame | Frame Sections

pilih B2540, OK

RESTRAINT

Assign | Joint | Restraints

Jepit
Sendi
Rol
Bebas
klik OK

30/59
 BAB 3 PORTAL 2 D by : Tony Hartono Bagio

6) PEMBEBANAN
Define | Load Patterns

Load Pattern Name : LIVE

Type : LIVE
Self Weight Multiplier : 0
Add New Load Pattern
OK

Khusus untuk DEAD LOAD, pengali berat sendiri, otomatis di hitung oleh program,
misal berat sendiri, Plat, Balok dan Kolom

Kombinasi Pembebanan
Define | Combinations

Add New Combo

31/59
 BAB 3 PORTAL 2 D by : Tony Hartono Bagio

Beban Dead Load Saja Beban Dead Load dan Live Load
Load Combination Name : 1.4 DL Load Combination Name : 1.2 DL + 1.6 LL
Load Case Name : DEAD Load Case Name : DEAD
Scale Factor : 1.4 Scale Factor : 1.2
klik Add klik Add
klik OK Load Case Name : LIVE
Scale Factor : 1.6
Input Pembebanan Struktur klik Add
klik OK

Portal A dan B
Beban Segitiga

32/59
 BAB 3 PORTAL 2 D by : Tony Hartono Bagio

Atap DL LL
Portal A 5.16 1.96
Portal B 10.32 3.92
4
Lantai DL LL
Portal A 8.28 4.9
Portal B 16.56 9.8
4
Lantai DL LL
Portal A 8.28 4.9
Portal B 16.56 9.8
4.5

1 2 2 2 1
4 4 4 4

Portal 1 Portal 2
Dead Load Live Load Dead Load Live Load
Atap Lantai Atap Lantai Atap Lantai Atap Lantai
Q1/Q2 10.15 22.15 3.85 9.625 20.3 44.3 7.7 19.25
Q3/Q4 26.175 38.425 7.7 19.25 52.35 76.85 15.4 38.5

7.7 15.4 15.4 15.4 7.7 Live Load

20.3 52.35 52.35 52.35 20.3 Dead Load

19.25 38.5 38.5 38.5 19.25 Live Load

4 44.3 76.85 76.85 76.85 44.3 Dead Load

19.25 38.5 38.5 38.5 19.25 Live Load

4 44.3 76.85 76.85 76.85 44.3 Dead Load

4.5

1 2 2 2 1
4 4 4 4

33/59
 BAB 3 PORTAL 2 D by : Tony Hartono Bagio

Assign | Frame Loads| Distributed

Lantai 2 dan 3
Load Pattern Name : DEAD
Trapezoidal Load
1 2 3 4
Distance : 0 0.5 1 1
Load : 0 16.56 0 0
klik OK

Atap
Load Pattern Name : DEAD
Trapezoidal Load
1 2 3 4
Distance : 0 0.5 1 1
Load : 0 10.32 0 0
klik OK

34/59
 BAB 3 PORTAL 2 D by : Tony Hartono Bagio

Lantai 2 dan 3
Load Pattern Name : LIVE
Trapezoidal Load
1 2 3 4
Distance : 0 0.5 1 1
Load : 0 9.8 0 0
klik OK
Atap
Load Pattern Name : LIVE
Trapezoidal Load
1 2 3 4
Distance : 0 0.5 1 1
Load : 0 3.92 0 0
klik OK
PORTAL B
BEBAN JOINT LIVE LOAD

7.7 15.4 kN

19.25 38.5 kN

DEAD LOAD

20.3 52.35 kN

44.3 76.85 kN

Beban diatas di masukkan (Input) pada SAP 2000

35/59
BAB 3 PORTAL 2 D by : Tony Hartono Bagio

36/59
BAB 3 PORTAL 2 D by : Tony Hartono Bagio

37/59
BAB 3 PORTAL 2 D by : Tony Hartono Bagio

38/59
BAB 3 PORTAL 2 D by : Tony Hartono Bagio

39/59
 BAB 3 PORTAL 2 D by : Tony Hartono Bagio

Menampilkan Gambar Pembebanan

Display | Show Load Assigns | Frame/Cable/Tendon

40/59
 BAB 3 PORTAL 2 D by : Tony Hartono Bagio

Menampilkan Beban pada titik

di titik diatas, klik kanan,akan muncul "Object", Load

Menentukan tipe Analisa Struktur

Analyze | Set Analysis Option

41/59
 BAB 3 PORTAL 2 D by : Tony Hartono Bagio

Run Analysis
Untuk Analysis Struktur
Analyze : Run Analysis

Untuk MODAL, analisa 2 D, tidak diperlukan, klik Run Now

OUTPUT,
Display | Show Deformed Shape

42/59
 BAB 3 PORTAL 2 D by : Tony Hartono Bagio

HASIL Node 16
klik kanan pada titik Merah akan didapatkan

Hasil Analisa Model, pada titik no 16

Sumbu lokal As 1, 2 dan 3

Translasi U1, U3
Rotasi R2

1) Translasi se arah sumbu 1 = - 0.01820 m, bergerak ke arah berlawanan arah

2) Translasi se arah sumbu 3= - 2.15929 m, bergerak ke arah berlawanan arah
3) Rotasi memutari sumbu 2 = -0.06215, berputar melawan jarum ajam

43/59
 BAB 3 PORTAL 2 D by : Tony Hartono Bagio

Output secara keseluruhan

Display :

Show Undeformed Shape :

menampilkan bentuk struktur kondisi awal

Show Forces/Stresses

Menampilkan Reaksi, klik Joint, untuk menampilkan reaksi tumpuan

Case Combo : pilih tipe disitu

Show Results as Arrows :
Reaksi perletakan dalam bentuk
panah
Klik OK

44/59
 BAB 3 PORTAL 2 D by : Tony Hartono Bagio

Reaksi pada Joint No 1 :

a) Reaksi Sumbu 1 = 4.217 kN
b) Reaksi Sumbu 3 = 608.115 kN
c) Momen Sumbu 2 = 6.346 kN-m

Menampilkan Gaya Batang

Display | Show Forces / Stress | Frames/Cables/Tendon

Ada beberapa pilihan

Axial Force
Shear 2-2
Shear 3-3
Torsion
Moment 2-2
Moment 3-3

45/59
 BAB 3 PORTAL 2 D by : Tony Hartono Bagio

Options : Fill Diagram

Options : Show values in the diagram

46/59
 BAB 3 PORTAL 2 D by : Tony Hartono Bagio

Bila di klik disalah satu batang, akan tampak detail seperti gambar dibawah ini

Case : dapat memilih case

Items : ada beberapa pilihan
V = Shear/geser
M = Momen
P = Axial forces
T = Torsion

Display options
Scroll for Values : dapat melihat nilai gaya batang di setiap titik
Show Max : langsung nilai maximum

Freebody diagram
Resultant Shear
Resultant Moment
Deflection

Klik Done bila selesai

47/59
 BAB 3 PORTAL 2 D by : Tony Hartono Bagio

TABLE OUTPUT
Display | Show Tables

Untuk melihat output kita dapat memilih dan memilah data yang akan di lihat.
diatas adalah data yang ditampilkan
tapi yang terpenting adalah Load Cases, dimana akan ditampilkan sesuai Load case

pemilihan Load Case bisa lebih dari 1, sampai semua load case ditampilkan.

48/59
 BAB 3 PORTAL 2 D by : Tony Hartono Bagio

dari pilihan Show Table dapat di export ke Excel, sesuai keinginan user.
sebagai informasi, Show Table, hanya bisa dilihat di monitor, begitu catu daya habis, data
akan hilang, untuk itu perlu di save, misalnya di simpan dalam excel, pada show tabel, klik file
Misal kita memilih Joint Reactions,

Excel

atau Word

49/59
 BAB 3 PORTAL 2 D by : Tony Hartono Bagio

DESIGN BETON

Design | Concrete Frame Design | Start Design / Check of Structure

50/59
BAB 3 PORTAL 2 D by : Tony Hartono Bagio

51/59
