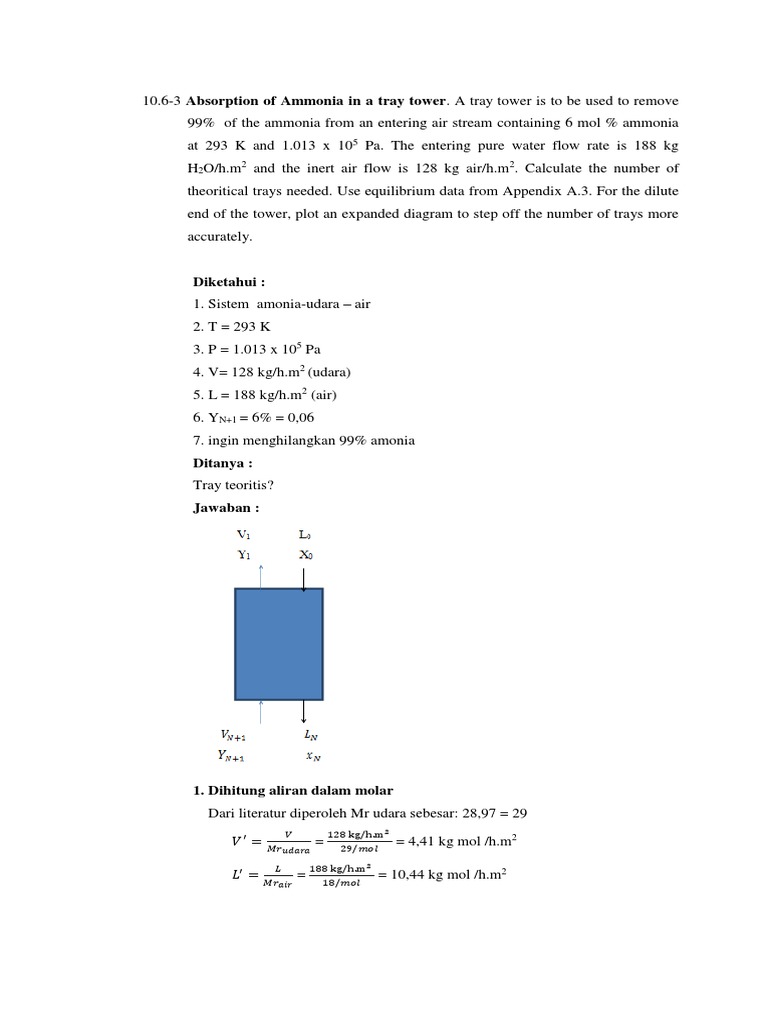

10.6-3 Absorption of Ammonia in a tray tower.

A tray tower is to be used to remove

99% of the ammonia from an entering air stream containing 6 mol % ammonia
at 293 K and 1.013 x 105 Pa. The entering pure water flow rate is 188 kg
H2O/h.m2 and the inert air flow is 128 kg air/h.m2. Calculate the number of
theoritical trays needed. Use equilibrium data from Appendix A.3. For the dilute
end of the tower, plot an expanded diagram to step off the number of trays more
accurately.

Diketahui :
1. Sistem amonia-udara – air
2. T = 293 K
3. P = 1.013 x 105 Pa
4. V= 128 kg/h.m2 (udara)
5. L = 188 kg/h.m2 (air)
6. YN+1 = 6% = 0,06
7. ingin menghilangkan 99% amonia
Ditanya :
Tray teoritis?
Jawaban :

1. Dihitung aliran dalam molar

Dari literatur diperoleh Mr udara sebesar: 28,97 = 29
𝑉 128 kg/h.m2
𝑉 ′ = 𝑀𝑟 = = 4,41 kg mol /h.m2
𝑢𝑑𝑎𝑟𝑎 29/𝑚𝑜𝑙

𝐿 188 kg/h.m2
𝐿′ = 𝑀𝑟 = = 10,44 kg mol /h.m2
𝑎𝑖𝑟 18/𝑚𝑜𝑙
Mol ammonia inlet
 y   0,06 
V '  N 1  = 4,41.  = 0,28
 1  y N 1   1  0,06 
Ingin menghilangkan 99% ammonia, berarti terdapat 1% ammonia di gas
keluaran
Mol ammonia outlet = 0,28 (0,01) = 0,0028
Maka nilai y1 dapat diperoleh

 mol.outlet   0,0028 
y1   ' =   = 0,000635
 V  mol.outlet   4,41  0,0028 
Dari gambar diatas dapat diketahui bahwa
YN+1 = 0,06
y1 = 0,000635
x0 = 0

Neraca massa komponen amonia

 x   y   x   y 
L'  o   V '  N 1   L'  N   V '  1 
 1  xo   1  y N 1  1 xN   1  y1 

 0   0,06   x   0,000635 
10,44   4,41   10,44 N   4,41 
1 0   1  0,06  1 xN   1  0,000635 

 x N  0,026

Neraca disekitar kotak garis putus-putus:

 x   y   x   y 
L'  o   V '  n 1   L'  n   V '  1 
 1  xo   1  y n 1   1  xn   1  y1 

 0   y n 1   x   0,000635 
10,44   4,41   10,44 N   4,41 
1 0   1  y n 1  1 xN   1  0,000635 
Dari persamaan di atas, dapat digambar garis operasi, yaitu dengan cara
memilih minimal 3 harga yn+1 sembarang yang terletak di antara 0,000635 dan
0,06, misalkan:

 Misalkan diambil yn+1 = 0,001 lalu harga ini disubstitusi ke persamaan

neraca disekitar kotak garis putus-putus didapat xn = 0,00015
 yn+1 = 0,01 → xn = 0,00398
 yn+1 = 0,06 → xn = 0,026

Step-1 membuat kurva kesetimbangan

Data dapat diperoleh dari tabel berikut
Kurva kesetimbangan yang diperoleh adalah
0.07

0.06

0.05

0.04

0.03

0.02

0.01

0
0 0.005 0.01 0.015 0.02 0.025 0.03 0.035
Step-2 menggambar garis operasi

0.07

0.06

0.05

0.04

0.03

0.02

0.01

0
0 0.01 0.02 0.03 0.04
Step-3 menggambar plate teoritis
Diketahui:
YN+1 = 6% = 0,06
y1 = 0,000635

Maka, dari gambar diatas diperoleh plate teoritis sekitar 4 plate
