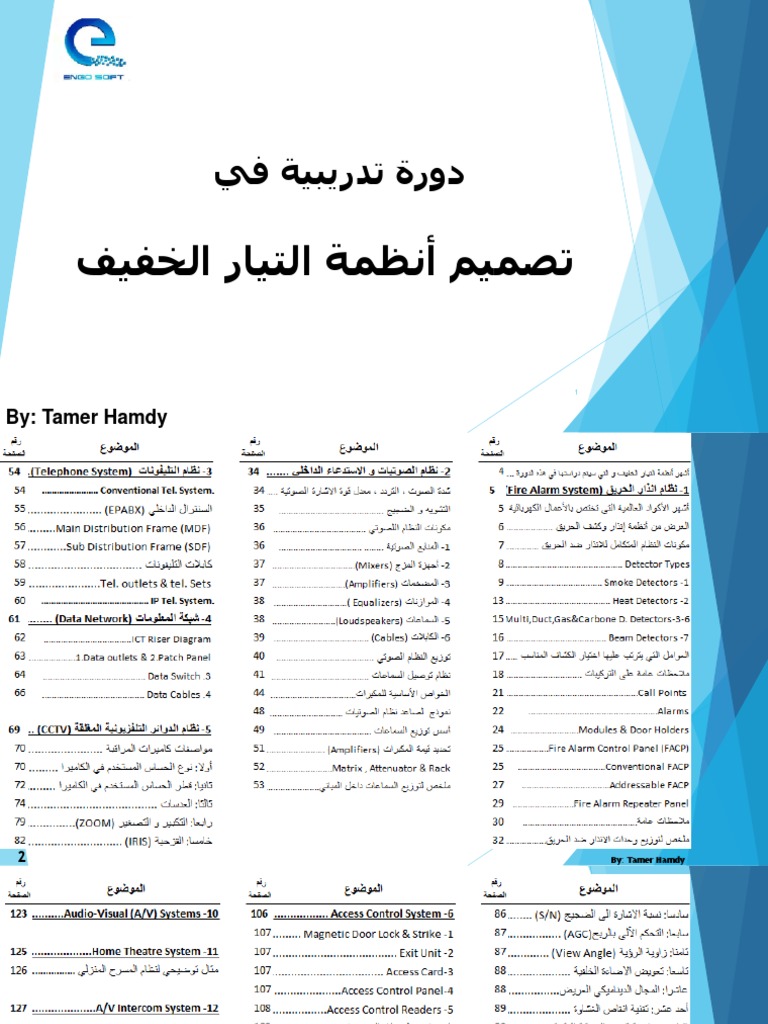

‫دورة تدريبية في‬

‫تصميم أنظمة التيار الخفيف‬

‫‪1‬‬

‫‪By: Tamer Hamdy‬‬

2 By: Tamer Hamdy
3 By: Tamer Hamdy
 -:‫أشهر أنظمة التيار الخفيف و التي سيتم دراستها في هذه الدورة‬
Fire Alarm (Conventional, Addressable & Intelligent Addressable System .1
Sound & Public Address System .2
Telephone (Conventional & IP) System .3
Data network .4
Closed Circuit Television CCTV (Conventional & IP) System .5
Access Control & Time Attendance (Conventional & IP) System .6
Master Antenna Television (Conventional & IP) System .7
WLAN network .8
Security & Anti-Intrusion System .9
Audio-Visual (A/V) Systems.10
Home Theater System.11
A/V Intercom System.12
Nurse Call System.13

4 By: Tamer Hamdy

 ‫‪ -1‬نظام انذار الحريق (‪)Fire Alarm System‬‬
‫أشهر األكواد العالمية التي تختص باألعمال الكهربائية‪-:‬‬

‫)‪National Fire Protection Association (NFPA 72‬‬

‫هو مقياس أمريكي يعتبر من أعلى المقاييس بالنسبة لنظام انذار الحريق و اجتياز هذا المقياس يمنح شهادة الـ ‪UL‬‬
‫‪.UL listed: Under Writer Laboratory‬‬

‫)‪Britsh Standards (BS 5839‬‬

‫وهو مقياس انجليزي و يقع تحت مظلة المقياس األوربي ‪ EN:54‬و اجتياز هذا المقياس يمنح شهادة الـ ‪LPCB‬‬
‫‪LPCB: Loss Preventation Certification Board‬‬
‫‪VDS‬‬
‫وهو مقياس ألماني من أهم و أشهر مقاييس انذار الحريق العالمية‬

‫يجب مالحظة النقاط التالية في عمل تصميم نظام انذار الحريق‪-:‬‬

‫‪ -1‬أال يتعارض أحد هذه المقاييس العالمية معمقاييس الدفاع المدني لكل دولة‪ ،‬و في حالة وجود تعارض يتم الرجوع لمقياس‬
‫الدفاع المدني‪.‬‬

‫‪ -2‬يتم اختيار أحد المقاييس العالمية السابق ذكرها طبقا لآلتي‪:‬‬

‫أ‪ .‬طبيعة المشروع و أهميته و درجة الحماية المطلوبة و الميزانية المعتمدة‪ .‬حيث أن ‪ NFPA.72‬أعلى كفاءة و أعلى‬
‫سعر من ‪BS.5839‬‬
‫‪5‬‬ ‫‪ By: Tamer Hamdy‬ب‪ .‬متطلبات المالكز فمثال فنادق الـ ‪-5‬نجوم و غيرها من المنشآت الضخمة تنص على ‪NFPA.72‬‬
 ‫الغرض من أنظمة إنذار وكشف الحريق‬

‫أ‪ -‬الكشف عن الحريق وموقعه‪.‬‬

‫ب‪ -‬إنذار شاغلي المبنى في حالة حدوث حريق لتمكينهم من الهروب‪.‬‬
‫ج‪ -‬مكافحة الحريق في أول مراحله‪.‬‬
‫د‪ -‬تبليغ أقرب مركز إطفاء‪.‬‬
‫ه‪ -‬تشغيل بعض أنظمة اإلطفاء التلقائية أو بعض الخدمات المخصصة ألغراض الوقاية من الحريق عن‬
‫طريق لوحة خاصة بالنظام‪.‬‬

‫‪6‬‬ ‫‪By: Tamer Hamdy‬‬

 ‫مكونات النظام المتكامل لالنذار ضد الحريق‪:‬‬

‫‪ -1‬الحساسات أو كواشف الحريق‬

‫(‪.)Detectors‬‬

‫‪ -2‬زر يدوي (‪.)Call Point‬‬

‫‪ -3‬وحدة انذار صوتي و مرئي (‪Horn-‬‬

‫‪)Bell-Sounder-Indicating Lamp‬‬

‫‪ -4‬لوحة التحكم (‪.)Control Panel‬‬

‫‪ -5‬شبكة مواسير و كابالت‬

‫‪7‬‬ ‫‪By: Tamer Hamdy‬‬

8 By: Tamer Hamdy
9 By: Tamer Hamdy
10 By: Tamer Hamdy
11 By: Tamer Hamdy
 ‫تستخدم كواشف الدخان عموما في أي مناطق ال يتواجد بها أدخنة مثل‪-:‬‬

‫‪ -1‬المكاتب و غرف االجتماعات و كافة المناطق االدارية‪.‬‬

‫‪ -2‬غرف االنتظار و االستقبال‪.‬‬

‫‪ -3‬الممرات‪.‬‬

‫‪ -4‬غرف النوم و الطعام و المجالس‪.‬‬

‫‪12‬‬ ‫‪ -5‬المخازن‪.‬‬ ‫‪By: Tamer Hamdy‬‬

 Covered Parking Areas

13 By: Tamer Hamdy

 ‫تستخدم كواشف الحرارة عموما في أي مناطق يتواجد بها أدخنة مثل‪-:‬‬
‫‪ -1‬مواقف السيارات المغطاه‪.‬‬
‫‪ -2‬المطابخ ‪.‬‬
‫‪ -3‬غرف غسيل و تجفيف و كوي المالبس‪.‬‬
‫‪ -4‬غرف الغاليات ‪.‬‬

‫و يوجد نوعان من كواشف الحرارة‪-:‬‬

‫‪Fixed Temperature Heat Detector -1‬‬
‫يتم بواسطته االحساس بحرارة الحريق اذا تعدت قيمة محددة‬

‫‪Rate of Rise of Heat Detector -2‬‬

‫‪14‬‬ ‫يتم بواسطته االحساس بفرق درجات الحرارة و يستخدم في األماكن التي من طبيعتها زيادة درجة حرارتها‬ ‫‪By: Tamer Hamdy‬‬
 ‫يستخدم في مواقف السيارات المغلقة ذات كثافة لسيارات‬
‫العالية و التي قد ينتج عنها أبخرة عوادم بكثافة كبيرة قد‬
‫تؤدي الى االختناق‬
‫‪15‬‬ ‫‪By: Tamer Hamdy‬‬
16 By: Tamer Hamdy
17 By: Tamer Hamdy
 ‫مالحظات عامة على التركيبات‬

‫‪18‬‬ ‫‪By: Tamer Hamdy‬‬

19 By: Tamer Hamdy
20 By: Tamer Hamdy
 Manual Pull
Station

21 By: Tamer Hamdy

22 By: Tamer Hamdy
23 By: Tamer Hamdy
24 By: Tamer Hamdy
25 By: Tamer Hamdy
 ‫من أهم عيوب هذا النظام أنه عند حدوث حريق في مكان معين و يتم تنشيط الـ ‪ Detector‬في منطقته فان الـ‬
‫‪ FACP‬ستطلق انذار حريق و لكن بدون تحديد مكات الحريق بدقة‪.‬‬

‫و يمكن استخدامه في الحاالت التالية‪-:‬‬

‫‪ -1‬المشاريع منخفضة التكلفة‪.‬‬
‫‪ -2‬اذا كان عدد الحساسات قليل‪.‬‬
‫‪ -3‬في المناطق الغير مهمة‪.‬‬
‫‪ -4‬في الورش أو الصاالت المفتوحة التي ليس بها حوائط ‪.‬‬

‫‪26‬‬ ‫‪By: Tamer Hamdy‬‬

27 By: Tamer Hamdy
28 By: Tamer Hamdy
29 By: Tamer Hamdy
30 By: Tamer Hamdy
31 By: Tamer Hamdy
 ‫ملخص لتوزيع وحدات االنذار ضد الحريق‬
‫‪ -1‬بالنسبة لألماكن المختلفة في المباني‬

‫‪32‬‬ ‫‪By: Tamer Hamdy‬‬

 ‫‪ -2‬بالنسبة ألنظمة التكييف و اطفاء الحريق في المباني‬

‫‪33‬‬ ‫‪By: Tamer Hamdy‬‬

 ‫‪ -2‬نظام الصوتيات و االستدعاء الداخلي‬
‫(‪)Sound & Public Address System‬‬
‫أ‪ -‬شدة الصوت‬
‫هي الصفة التي تميز األذن بواسطتها الصوت القوي من الصوت الضعيف تتعلق شدة الصوت بعوامل عديدة أهمها شدة‬
‫اهتزاز مصدر الصوت ومساحة سطحه والبعد عنه إضافة إلى طبيعة الوسط الذي تنتقل فيه الموجات الصوتية‪.‬‬

‫ب ‪ -‬التردد‬
‫هو الخاصية التي تميز بها األذن األصوات الرفيعة من األصوات الغليظة ‪ ،‬فكلما كان التردد كبيرا كان الصوت حادا‬
‫وكلما كان منخفضا كلما أصبح الصوت غليظا ‪ .......‬مجال الترددات السمعية ‪10 Hz – 20000 Hz :‬‬

‫ج‪ -‬معدل قوة اإلشارة الصوتية ‪dB‬‬

‫يقاس مدى ارتفاع الصوت بما يسمى ضغط الصوت ‪ ،‬وهو قيمة مهمة جدا في الهندسة االلكتروصوتية حيث يعبر عن‬
‫التغيير الذي يطرأ على الضغط الجوي العادي نتيجة حدوث الموجة الصوتية و تعرف قيمة الضغط الصوتي بوحدة‬
‫لوغاريتمية هي الديسيبل ‪ . dB‬وهي الوحدة األكثر استعماال في الهندسة اإللكترونية ‪ ،‬وقد سميت كذلك نسبة لمكتشفها‬
‫العالم ألكسندر غراهام بيل ‪ ،‬وهي تعكس في مضمونها قيمة التغير في مستوى إشارة ما ولهذا نحتاج دوما في استعمالها‬
‫إلى قيمة مرجعية للمقارنة ‪ ،‬ولذلك فقد اصطلح كل العلماء العاملين في مجال الهندسة الصوتية على أن يكون الضغط‬
‫المرجعي لألصوات في الهواء المناظر للصفر ديسيبيل الذي يمثل ضغط أضعف صوت في الهواء يمكن سماعه عند‬
‫التردد ( ‪ 1‬كيلو هرتز) ‪.‬‬
‫‪34‬‬ ‫‪By: Tamer Hamdy‬‬
 ‫د‪ -‬التشويه والضجيج )‪( Distortion and noise‬‬
‫‪ -‬الضجيج هو مجموعة األصوات غير المرغوب فيها‪ ،‬والتي قد تختلط باالهتزازات الصوتية فتشوه طابعها أي‬
‫(تركيبها الترددي الطيفي)‬
‫‪ -‬يمكن التعبير عن تلك الخاصية بواسطة نسبة هي‪ :‬حاصل قسمة شدة اإلشارة المفيدة على شدة إشارة الضجيج‬
‫‪S\N Ratio‬‬
‫‪ -‬ويتضح أنه كلما ارتفعت هذه النسبة زادت جودة ونقاء اإلشارة اإلشارة الصوتية‪.‬‬

‫إن التجهيز الصوتي للقاعات تشتمل على ثالثة مراحل‪:‬‬

‫‪ -‬منع ترداد (صدى) الصوت‪.‬‬ ‫‪-‬العزل عن الضوضاء الداخلية‪.‬‬ ‫‪-‬العزل عن الضوضاء الخارجية‪.‬‬

‫إن السطح يتعامل مع الصوت الساقط عليه كما يلي‪:‬‬

‫‪ -‬يمرر قسما منه‬ ‫‪ -‬يمتص قسما منه‬ ‫‪ -‬يعكس قسما منه‬

‫لذلك يمكن التعامل مع مشكلة الصوتيات في المباني من ثالث زوايا‪:‬‬

‫‪ -‬انتشار الصوت‬ ‫‪ -‬امتصاص الصوت‬ ‫‪ -‬عازلية الصوت‬
‫‪35‬‬ ‫‪By: Tamer Hamdy‬‬
 ‫مكونات النظام الصوتي‬

‫أ‪ -‬المايكروفونات‬ ‫‪:‬‬ ‫‪ -1 ‬المنابع الصوتية‬

‫(سلكية و السلكية)‬ ‫‪‬‬

‫ب‪ -‬مشغالت األقراص والكاسيت‬ ‫‪‬‬

‫‪‬‬

‫ج‪ -‬األجهزة الموسيقية ‪...‬‬ ‫‪‬‬

‫‪36‬‬ ‫‪By: Tamer Hamdy‬‬

 :Mixers ‫ أجهزة المزج‬-2

:Amplifiers ‫ المضخمات‬-3
Preamplifier ‫ مضخم أولي‬- 

Power Amplifier ‫ مضخم قدرة‬

37 By: Tamer Hamdy

 :Equalizers ‫ الموازنات‬-4

:Loudspeakers ‫ السماعات‬-5

38 By: Tamer Hamdy

 ‫‪ -6‬الكابالت ‪:Cables‬‬

‫‪RCA‬‬ ‫‪MONO‬‬ ‫‪XLR‬‬ ‫‪Stereo‬‬

‫األنواع حسب الوظيفة تقسم إلى‪:‬‬

‫‪ -1‬كابالت الميكروفونات‪ - :‬كابل محوري لنظام ‪XLR‬‬

‫‪ -‬كابل ‪MONO‬‬

‫‪ -2‬كابالت السماعات ‪ - :‬كابل ثنائي ‪ 1.5‬مم ملون أحمر أسود‬

‫‪ -‬كابل ثنائي ‪ 2.5‬مم ملون أحمر أسود‬

‫‪ -3‬كابالت بين األجهزة‬

‫‪39‬‬ ‫‪By: Tamer Hamdy‬‬
 ‫توزيع النظام الصوتي‬

‫المايك‪,‬مشغل األقراص‪,‬اآلالت الموسيقية‪,‬الذواكر‬

‫المازج والمضخم‬

‫مفاتيح تحكم الصوت و الموازن و مقسمات المناطق‬

‫محوالت فولت‬

‫سماعات‬

‫‪40‬‬ ‫‪By: Tamer Hamdy‬‬

 ‫نظام توصيل السماعات )‪(System Speakers Connection‬‬
‫‪ -2‬التوصيل التفرعي (‪ )Parallel‬األومي ‪:‬‬ ‫‪ -1‬التوصيل التسلسلي (‪ )Series‬األومي ‪:‬‬

‫‪4‬‬

‫‪ -3‬الوصل المشترك األومي‪:‬‬

‫‪41‬‬ ‫‪By: Tamer Hamdy‬‬

 ‫مالحظة أثناء‬
‫توصيل‬
‫السماعات‬

‫أمثلة‬

‫‪42‬‬ ‫‪By: Tamer Hamdy‬‬

 ‫)‪( Ideal installation of Loudspeakers in rooms‬‬
‫التثبيت المثالي للسماعات في الغرف‬

‫المكان المثالي‬
‫لسماع الصوت‬

‫‪43‬‬ ‫‪By: Tamer Hamdy‬‬

 ‫)‪(Basic properties of amplifier‬‬
‫الخواص األساسية للمكبرات‬
‫لتقدير جودة وإمكانيات أي مكبر ‪ ،‬تدرس الخواص األساسية له ‪ ،‬وهي مجموعة من البيانات يعبر‬
‫كل منها عن صفة من صفاته ‪ ،‬فإذا أردنا اختيار مكبر لحاجة ما‪ ،‬ينبغي دراسة الصفات المتوفرة‬
‫مع الصفات المطلوبة لالستعمال الختيار المكبر األنسب ‪.‬‬
‫أ‪ -‬الكسب ) ‪(Gain‬‬
‫هو مقدار زيادة استطاعة أو توتر إشارة الدخل ‪،‬التي يقدمها المكبر دون تشويه ملحوظ في اإلشارة ‪،‬‬
‫التي تعني في مضمونها التغير في مستوى اإلشارة ‪ dB ،‬وغالبا ما يقاس الكسب بوحدة الديسيبيل‬
‫يصنف الكسب إلى نوعين‪:‬‬
‫‪Voltage gain‬كسب التوتر ·‬
‫‪. Power gain‬وكسب االستطاعة ·‬

‫‪44‬‬ ‫‪By: Tamer Hamdy‬‬

 ‫ب‪ -‬استطاعة الخرج ‪Output Power‬‬
‫هي االستطاعة التي يمكن أن يقدمها خرج المكبر إلى السماعات ‪ ،‬وقد تعطى ‪Max Power‬‬
‫االستطاعة العظمى بحيث ال يزيد تشويه اإلشارة عن نسبة معينة عند تلك االستطاعة ‪ ،‬كذلك تعطى‬
‫االستطاعة المستمرة التي يمكن توصيلها من المكبر إلى الحمل بشكل متواصل بأقل نسبة من‬
‫تشويه اإلشارة وتعتبر من أهم مواصفات المكبر بعد المجال الترددي له‪،،‬‬
‫تقاس استطاعة المكبرات بالواط‬
‫فمثال على الشاطئ يلزم مكبر استطاعته ‪ 6‬وات فقط إلسماع المستجمين على مسافة قدرها ‪600‬‬
‫متر باستعمال البوق ‪Horn‬‬
‫بينما نجد أن إيصال إشارة صوتية إلى أذن المستمعين في األسواق الضخمة (المجمعات التجارية)‬
‫يحتاج إلى مكبر استطاعته ‪ 22‬وات لنحصل على مدى ال يزيد عن ‪ 60‬مترا فقط ‪.‬‬

‫‪45‬‬ ‫‪By: Tamer Hamdy‬‬

 ‫ج‪ -‬االستجابة الترددية وحزمة التمرير ‪Bandwidth‬‬
‫كما في حالة المايكروفونات والسماعات تلعب االستجابة الترددية للمكبرة دورا هاما في‬
‫نقاء الصوت ومطابقته لألصل وكلما تمكن مكبر ما من تغطية مجال الترددات المسموعة ‪،‬‬
‫كلما كان أداؤه فضل ‪ ،‬والبد من اإلشارة في هذا المجال إلى أن المجال الترددي للمكبر‬
‫يختار طبقا الستعماالته ‪.‬‬
‫فمثال يكفي المجال الترددي ‪ 4000 - 300‬هرتز لتأمين إرسال هاتفي مقبول ألصوات‬
‫الناس بينما نحتاج إلى مجال ترددي أكبر ‪ 6000 - 100‬هرتز لتأمين سماع أوركسترا‬
‫موسيقية بشكل أقل من المقبول أما في أجهزة اإلستيريو ذات األمانة العالية ‪ Hi-Fi‬فيجب‬
‫أن ال يقل ذلك المجال عن ‪ 20000 – 20‬هرتز‬

‫‪46‬‬ ‫‪By: Tamer Hamdy‬‬

 ‫ممانعة الدخل والخرج ‪Input & Output Impedance‬‬
‫الممانعة هي صفة كهربائية ‪ ،‬يبديها المكبر تجاه مصدر اإلشارة (في المدخل ‪ Input‬أو السماعات في‬
‫المخرج) وللحصول على تكبير أمثل لمختلف أنواع اإلشارات ‪ ،‬يجب أن تكون ممانعة مدخل المكبرمتوافقة‬
‫مع ممانعة مصدر اإلشارة الصوتية (أي تساويها) فمثال تبلغ ممانعة مدخل المكبرات بشكل ‪ 60‬كيلو أوم ‪،‬‬
‫ولتحقيق التوافق يجب أن تكون ممانعة خرج المايكروفون أو الجهاز الذي تأخذ اإلشارة منه ‪ ،‬مساوية لتلك‬
‫الممانعة ‪.‬‬
‫كذلك إذا كانت ممانعة خرج المكبر بحدودها الوسطى ‪ 3‬أوم يجب أن تتساوى ممانعة السماعة مع‬
‫ممانعة خرج المكبر‪.‬‬
‫ونشير إلى مالحظة هامة وهي أن نسبة انتقال االستطاعة تزداد كلما زاد توافق الممانعات ‪ ،‬فإذا لم يكن‬
‫التوافق صحيحا ‪ ،‬فإن قسما من االستطاعة يرتد من السماعات إلى مرحلة الخرج في المكبر ويتلفها ‪ ،‬لذلك‬
‫ننصح دوما بعدم تشغيل األجهزة الصوتية ما لم توصل في خرجها األحمال المناسبة من حيث االستطاعة‬
‫والممانعة‬

‫‪47‬‬ ‫‪By: Tamer Hamdy‬‬

 ‫نموذج لصاعد‬
‫نظام الصوتيات‬

‫‪48‬‬ ‫‪By: Tamer Hamdy‬‬

 ‫أسس توزيع السماعات‬

‫‪49‬‬ ‫‪By: Tamer Hamdy‬‬

50 By: Tamer Hamdy
 ‫تحديد قيمة المكبرات (ِ‪)Amplifiers‬‬
‫مثال‪:1-‬‬
‫بعد توزيع السماعات يتم تحديد قيمة ‪ Amplifiers‬بأن نقوم بجمع استطاعات‬
‫(‪ )Output Power‬الخاصة بجميع السماعات المتصلة بكل‬
‫‪ Amplifier‬و نزيد عليها نسبة ‪ %25‬لتحديد استطاعة ال‪.Amplifier‬‬

‫مثال‪:2-‬‬

‫‪Main Amplifier Power= 1.25x1600W‬‬

‫‪= 2000W‬‬
‫‪51‬‬ ‫‪By: Tamer Hamdy‬‬
52 By: Tamer Hamdy
 ‫ملخص لتوزيع السماعات داخل المباني‬

‫‪53‬‬ ‫‪By: Tamer Hamdy‬‬

 )Telephone System( ‫ نظام التليفونات‬-3
: ‫هناك نوعان من أنظمة التليفونات‬
IP Telephone System -B Conventional Telephone System -A
Conventional Telephone System -A
-:‫و يتكون هذا النظام من التالي‬
EPABX .1
Electronic Private Automatic
Branch Exchanger

Main Distribution Frame [M.D.F] .2

Sub Distribution Frame [S.D.F] .3

Or Telephone Terminal Cabinet
[T.T.C]
Or Intermediate Distribution
Frame [I.D.F]

Cables of Telephone .3

Telephone Outlets & Telephone Sets .4

54 By: Tamer Hamdy
55 By: Tamer Hamdy
100 PAIRS MDF
TERMINAL
BLOCK Punch Down
Tool for MDF
Terminal Block
56 By: Tamer Hamdy
 ‫]‪3. Sub Distribution Frame [S.D.F‬‬
‫]‪Or Telephone Terminal Cabinet [T.T.C‬‬
‫]‪Or Intermediate Distribution Frame [I.D.F‬‬

‫ويوضع في كل دور أو في كل منطقة ويتم تجميع مخارج التليفون في هذا المكان أو الدور‬
‫على ‪ S.D.F‬ثم يتم ربط ‪ S.D.F‬بـ ‪ M.D.F‬عن طريق كابل تليفون سيتم التحدث عنه الحقا‪.‬‬

‫ويتم توصيف ‪ S.D.F‬بعدد االزواج )‪-:)pairs‬‬

‫‪5-10-15-20-30-40-50-60-70-80-90-100 pairs‬‬

‫‪57‬‬ ‫‪By: Tamer Hamdy‬‬

 ‫كابالت التليفونات ‪4. Cables of Telephone‬‬
‫يتم اختيار مقاس كابالت التليفونات الواصلة بين الـ ‪ MDF‬و الـ ‪ SDF‬على‬
‫حسب مقاس الـ ‪ SDF‬المتصلة بها ‪ ،‬و التي بدورها تتوقف على عدد مخارج‬
‫التليفونات المغذاه منها‪.‬‬
‫يتم تعريف مقاس كابل التليفون بعدد أزواج األسالك (‪ )Pairs‬التي يحتويه‬
‫الكابل‪ .‬و مقاسات كابالت التليفونات داخل المباني كالتالي‪-:‬‬
‫‪-‬‬ ‫‪3P X0.6mm‬‬ ‫‪- 15P X0.6mm‬‬ ‫‪- 50P X0.6mm‬‬
‫‪-‬‬ ‫‪4P X0.6mm‬‬ ‫‪- 20P X0.6mm‬‬ ‫‪- 100P X0.6mm‬‬
‫‪-‬‬ ‫‪5P X0.6mm‬‬ ‫‪- 25P X0.6mm‬‬ ‫‪- 150P X0.6mm‬‬
‫‪-‬‬ ‫‪6P X0.6mm‬‬ ‫‪- 30P X0.6mm‬‬ ‫‪- 200P X0.6mm‬‬
‫‪-‬‬ ‫‪10PX0.6mm‬‬ ‫‪- 40P X0.6mm‬‬ ‫‪- 250P X0.6mm‬‬

‫في حالة مد كابالت التليفونات خارج المباني ‪ ،‬فانه‬

‫عندئذ يتم استخدام كابالت من النوع ‪Jelly Filled‬‬
‫داخل مواسير ‪ UPVC‬و تدفن تحت األرض بعمق‬
‫ال يقل عن ‪ 50‬سم تحت سطح الشارع‪.‬‬
‫‪58‬‬ ‫‪By: Tamer Hamdy‬‬
 ‫‪5- Telephone Outlets & Telephone Sets‬‬
‫يتم توزيع مخارج التليفونات حسب فرش المعمارى حسب متطلبات الفرش‪ .‬و يكون مخرج التليفون في هذا‬ ‫‪-‬‬
‫النظام من النوع‪. RJ-11 :‬‬

‫يتصل بهذا النظام (‪ )Conventional Tel. System‬نوعان من أجهزة التليفون‪:‬‬ ‫‪-‬‬

‫‪. Analogue Telephone Set )1‬‬
‫نظااام الااـ ‪ Analogue‬يااتم فيااه نقاال االشااارة الصااوتية نفسااها كمعلومااات‪ .‬وكلمااا كاناات نساابة تطااابق‬
‫المعلومات المستقبلة مع المعلومات المرسلة نسبة مرتفعة‪ ،‬كان ذلك تعبيراً عن جاودة نظاام االتصاال‪ .‬بياد‬
‫أن ثمة أسباب عديدة‪ ،‬تحول دون تحقيق هذا الهدف‪ ،‬منهاا تاداخل إشاارة الضوضااء ماع إشاارة المعلوماات‬
‫مما يشوه مضمون األخيرة‪.‬‬

‫‪Digital Telephone Set )2‬‬

‫الحفاظ على الشكل الادقيق لششاارة‪ ،‬التاي تحتاوي علاى المعلوماات‪ ،‬هاو المشاكلة الرئيساية‪ ،‬التاي تواجاه‬
‫أنظماااااة االتصااااااالت ‪ . Analog Techniques‬وقاااااد أمكااااان التغلاااااب عليهاااااا باساااااتخدام التقنياااااات‬
‫الرقميااة ‪ ،Digital‬وال ساايما التعااديل النبضااي المكااود ‪PCM Pulse Coded Modulation‬؛ إذ‬
‫تتحاااول اإلشاااارة الاااـ ‪ Analogue‬التاااي تحتاااوي علاااى المعلوماااات المطلاااوب نقلهاااا إلاااى أرقاااام‪ ،‬بالنظاااام‬
‫الثنائي ‪ ،Binary Numbers‬فتعبِّر النبضة الكهربائية عن الرقم ‪ ،1‬و يعبر عدمها عن الرقم صفر‪.‬‬
‫وقد أتاح استخدام الـ ‪ Digital Telephones‬أنواعا ً جديدة من الخدمات‪ ،‬لم تكن متاحة من قبل‪ ،‬مثل‪:‬‬
‫طلاب أرقاام الهااتف بواساطة الاتحكم فاي النغماة ‪ ،Tone Dialing‬وخاصاية االنتظاار ‪،Call Waiting‬‬
‫وتحويال المحادثاات ‪ ،Call Forwarding‬والبرياد الصاوتي الرقماي ‪ ،Digital Voice Mail‬وعقاد‬
‫‪59‬‬ ‫‪ By: Tamer Hamdy‬المؤتمرات الهاتفية ‪ Conference Calling‬و غيرها من الخواص‬
 IP Telephone System -B
-:‫و يتكون هذا النظام من التالي‬
IP-PBX .1
IP Private Branch Exchanger

)MDF ‫ (بدال من الـ‬Core Switch .2

Active & Passive Components .3

)SDF ‫(بدال من الـ‬

Cables of IP-Telephone System .4

Telephone Outlets & Telephone Sets .5

F.O.

(RJ-45) Sockets
Active
Cable Core
&
Passive Switch
Compo-
nents
UTP
4-Pairs
Cables IP-PBX
60 By: Tamer Hamdy
 )Data Network( ‫ شبكة المعلومات‬-4

61 By: Tamer Hamdy

 ICT Riser Diagram

62 By: Tamer Hamdy

 :

63 By: Tamer Hamdy

64 By: Tamer Hamdy
65 By: Tamer Hamdy
66 By: Tamer Hamdy
67 By: Tamer Hamdy
68 By: Tamer Hamdy
 CCTV ‫ نظام الدوائر التلفزيونية المغلقة‬-5
)Closed Circuit Television System(

VCR: Video Cassette Recorder

DVR: Digital Video Recorder
NVR: Network Video Recorder
69 HVR: Hybrid Video Recorder By: Tamer Hamdy
 ‫مواصفات كاميرات المراقبة‬

Pixel
TVL (TV line): =320-330 (Low resolution), 470-480(Normal Res.) & 520-540(High Res.)
70 By: Tamer Hamdy
71 By: Tamer Hamdy
72 By: Tamer Hamdy
73 By: Tamer Hamdy
74 By: Tamer Hamdy
75 By: Tamer Hamdy
76 By: Tamer Hamdy
77 By: Tamer Hamdy
78 By: Tamer Hamdy
79 By: Tamer Hamdy
80 By: Tamer Hamdy
81 By: Tamer Hamdy
82 By: Tamer Hamdy
83 By: Tamer Hamdy
84 By: Tamer Hamdy
85 By: Tamer Hamdy
86 By: Tamer Hamdy
87 By: Tamer Hamdy
88 By: Tamer Hamdy
89 By: Tamer Hamdy
90 By: Tamer Hamdy
91 By: Tamer Hamdy
92 By: Tamer Hamdy
93 By: Tamer Hamdy
94 By: Tamer Hamdy
95 By: Tamer Hamdy
96 By: Tamer Hamdy
97 By: Tamer Hamdy
98 By: Tamer Hamdy
 RAID: redundant array of inexpensive disks

99 By: Tamer Hamdy

100 By: Tamer Hamdy
101 By: Tamer Hamdy
102 By: Tamer Hamdy
103 By: Tamer Hamdy
 ‫ملخص خطوات تصميم نظام المراقبة التلفزيونية‬

‫‪104‬‬ ‫‪By: Tamer Hamdy‬‬

105 By: Tamer Hamdy
 ‫‪Access Control (Conventional & IP) System .6‬‬
‫هو منظومة للتحكم في الدخول والخروج من والي اماكن محددة في اوقات محددة تحكم كامل بمعني يقدر شخص معين‬
‫يدخل مكان ما وال يستطيع شخص اخر الدخول الي نفس المكان‪.‬‬
‫في حين ان نفس الشخص الذي له حق الدخول يمكن التحكم في االوقات التي يمكنه الدخول فيها ويمكن منعه من‬
‫الدخول في اوقات اخري على حسب برمجة النظام‪.‬‬

‫مكونات ال ‪Access Control System‬‬

‫‪1- ACCESS CARD‬‬

‫‪2- ACCESS CARD READER‬‬
‫‪3- MAGNETIC DOOR CONTACT‬‬
‫‪4- CONTROL PANEL‬‬
‫‪5- EXIT UNIT‬‬
‫)‪(PUSH BUTTON OR CARD READER‬‬
‫‪6- MANAGEMENT SOFTWARE‬‬
‫)‪7-( OPTIONAL MODULES‬‬

‫‪106‬‬ ‫‪By: Tamer Hamdy‬‬

 ‫‪1-Magnetic Door Lock & Strike‬‬
‫‪ :Door Lock‬عبارة عن مغناطيس كهربائي و يكون وضعه األصلي هو وضع االغالق أي يكون‬
‫مار به تيار بحيث يقوم المغناطيس بجذب الباب و عدم السماح بفتحه‪ .‬و عند تفعيل قارئ الكروت‬
‫المتصل بالباب يتم عندئذ فصل التيار عن المغناطيس الكهربائي و بالتالي يسمح بفتح الباب‪.‬‬
‫‪ :Door Strike‬هو قفل باب يعمل بنفس الطريقة السابقة و لكن من خالل فتح‪/‬غلق قفل الباب‬
‫و يجب برمجة النظام عند انقطاع الكهرباء بحيث‪:‬‬
‫‪ -‬تكون االبواب مغلقة )‪(Fail Secure‬‬ ‫‪ -‬تكون االبواب مفتوحة )‪(Fail Safe‬‬

‫‪2- Exit Unit‬‬

‫و هي وحدة تثبت داخل الغرفة حتى تسمح للشخص الموجود بداخل الغرفة بالخروج منها‪.‬‬
‫و اما أن تكون هذه الوحدة زر ضاغط (‪ )Push Button‬أو قارئ (‪ )Reader‬كما سيتم شرحه الحقا‬

‫‪3-Access Card‬‬
‫يحتوي الكارت علي ‪data package‬عبارة عن جزئين‪ :‬االول رقم الكارت والثاني يسمي ‪ facility‬أو ‪customer code‬‬
‫عند وضع الكارت على او تمريره امام الـ ‪ reader‬علي حسب نوع ال ‪ reader‬يقوم الـ ‪ reader‬بقراءة هذه األرقام ويرسلها‬
‫الى الـ ‪ control panel‬التي تقوم بتحديد هل لصاحب هذا الكارت الحق في الدخول ام ال بناء علي المعلومات السابق ادخالها‪.‬‬

‫‪4-Access Control Panel‬‬

‫و هي اللوحة الرئيسية ( ) ‪main controller‬التي تقوم بعملية التحكم في االبواب حيث نقوم بتوصيل ال‬
‫‪readers‬وال ‪door locks‬وال ‪door monitors‬ال ‪push to exit button‬عليها ومن خالل ال‬
‫‪management software‬نقوم بعمل ال ‪configuration‬الخاصة بكل ‪door‬وادخال المستخدمين‬
‫واعطائهم ال ‪access rights‬الخاصة بهم ‪.‬‬
‫‪107‬‬ ‫‪By: Tamer Hamdy‬‬
 ‫‪5- Access Control Readers‬‬
‫وظيفتها ادخال الكود خاللها العطاء االذن بالدخول عبر البوابة ‪ .‬مثل قارئ الكروت (‪ )Card Reader‬كالتالي‪-:‬‬
‫‪Smart Proximity Card -3‬‬ ‫‪Smart Inserting Card Reader -2‬‬ ‫‪Magnetic Card Reader -1‬‬
‫و يستخدم معه كارت به شريحة ذكية‬ ‫و يستخدم معه كارت به شريحة ذكية تحتوي‬ ‫و يستخدم معه كارت به شريط‬
‫تحتوي على المعلومات الالزمة‪ .‬و يتم‬ ‫على المعلومات الالزمة‪ .‬و يتم امرار هذا‬ ‫ممغنط يحتوي على المعلومات‬
‫امراره أمام الـ ‪Card Reader‬‬ ‫الكارت داخل الـ ‪Card Reader‬‬ ‫الالزمة‪ .‬و يتم امرار هذا الكارت‬
‫من خالل الـ ‪Card Reader‬‬

‫و هناك عدة أساليب أخرى ألدخال الكود غير الكروت العطاء االذن بالدخول عبر البوابة منها التالي‪-:‬‬
‫‪Face Print Reader-7‬‬ ‫‪Iris (Eye) Print -6‬‬ ‫‪Finger Print -5 Password Reader -4‬‬
‫حيث يتم مسح مالمح‬ ‫‪Reader‬‬ ‫حيث يتم ادخال رقم سري ‪Reader‬‬
‫الوجه‬ ‫حيث يتم مسح قرنية العين‬ ‫حيث يتم ادخال‬ ‫من خالل لوحة مفاتيح‬
‫رقم سري من‬
‫خالل لوحة‬
‫مفاتيح‪ .‬و غالبا‬
‫ما تكون مدمجة‬
‫مع ‪Password‬‬
‫‪108‬‬ ‫‪By: Tamer Hamdy‬‬
 Access Control System ‫طرق توصيل نظام الـ‬

Access control door wiring

Access control door wiring Typical access
when using intelligent
when using intelligent readers control door wiring
readers and IO module

109 By: Tamer Hamdy

 Access
control
system
using serial
main and
sub-
controllers

Access
control
system using
serial main
controller
and
intelligent
readers

110 By: Tamer Hamdy

 Access
control
system
using IP
controllers

Access
control
system
using IP
readers

111 By: Tamer Hamdy

 ‫مالحظات عامة على نظام الـ ‪-: Access Control System‬‬

‫‪ -1‬هناك نوع من قارئ الكروت يسمى ‪ Passive Card Reader‬و هو من النوع القائم بذاته ‪Stand Alone‬‬
‫اي انه ال توجد شبكة موحده تربط االبواب في نظام متكامل – كالذي سبق شرحه‪ -‬و لكن تتم برمجة الكروت لفترة‬
‫محددة بحيث يقوم قارئ الكروت باالستجابة لها طالما كانت الكروت صالحة في حدود هذه الفترة الزمنية ‪ .‬و بعد‬
‫انتهاء هذه الفترة ال يستجيب قارئ الكروت لهذه الكروت و يلزم اعادة برمجتها مرة أخرى‪.‬‬
‫و ميزة هذا النظام انخفاض تكلفته بدرجة كبيرة عن النظام المركزي لعدم وجود شبكة األسالك و كذلك عدم‬
‫وجود أي لوحات تحكم و لكن عيبه أنه يجب برمجة الكارت كل فترة ‪ .‬باالضافة الى وجوب استخدام البطاريات‬
‫في كل قارئ مما قد يسبب عدم عمل القارئ اذا ما تلفت البطاريات ‪.‬‬

‫‪ -2‬هناك نوع آخر من قارئ الكروت يتصل السلكيا عن طريق شبكة الواي فاي بلوحة الـ ‪Access Control‬‬
‫‪ Panel‬و بالتالي يتم االستغناء عن شبكة األسالك و لكن يعيبه استخدام البطاريات في كل قارئ أيضا ‪.‬‬

‫‪ -3‬جميع وحدات قارئ الكروت يمكن دمجها في قفل الباب بدون الحاجة الى استخدامها منفردة كما سبق شرحها‪.‬‬

‫‪112‬‬ ‫‪By: Tamer Hamdy‬‬

 ‫‪Master Antenna & Television System .7‬‬
‫هناك نوعين أساسيين من نظام الـ ‪ MATV‬وهما‪:‬‬
‫‪)Intermediate Frequency( IF Distribution -2‬‬ ‫‪(Radio Frequency) RF Distribution -1‬‬

‫‪ :(LNB) low-noise block downconverter -‬وظيفتها التقاط االشارات الكهرومغناطيسية‬

‫‪ Microwave‬القادمة من االقمار الصناعية وتحويلها لتصبح اشارات كهربائية على شكل صور‬
‫تليفزيونية ثم تكبيرها (‪ )Amplifying‬ثم تحويلها الى حدود الترددات الصحيحة )‪ (IF‬مع تخفيض كمية‬
‫الشوشرة (‪ )Noise Filtering‬خالل هذه العمليات الى اقل قدر ممكن ‪..‬‬
‫والمفاضلة بين جودة وحدات الـ ‪LNB‬التى تستقبل حزمة التردد الواحدة تعتمد على مقدار معامل‬
‫تخفيض الشوشرة ( عبارة عن النسبة بين نسبة شوشرة االشارة الخارجة الى نسبة شوشرة االشارة‬
‫الداخلة من الـ ‪ ،LNB‬ويقاس بالديسبل ) ‪..‬‬
‫ويجب معرفة انه كلما انخفض هذا المعامل كان افضل ‪ ..‬فعلى سبيل المثال ‪ LNB‬ذو معامل‪0.3‬‬
‫يعتبر افضل من ذاك ذو المعامل ‪dB ..0.8‬‬
‫‪ :Head End Unit -‬هى الوحده االساسية فى نظام االلاير المركزى ويتم ادخال عليها الكابالت القادمة من االطباق (مثل لو فى‬
‫نايل سات او عرب سات وهكذا ) وفيها يتم البرمجه من حيث اظهار القنوات على التلفزيون من حيث ترتيبها وظهروها عندك على‬
‫التليفزيون مثل اختيار القنوات القران الكريم ثم االخباريه وهكذا‬
‫‪ :Signal Amplifier -‬وظيفته تقوية االشارة الداخلة عليه لتعويض الفقد في االشارة‪.‬‬

‫‪ :Tap-Off Unit -‬وظيفتها تخفيض ال ‪ db‬الى ‪ permissible input level‬حيث ان ال ‪ Amplifier‬الرئيسي يقوم برفع‬
‫االشارة الى قيم عالية للتغلب على الفقودات الناتجة من نقل االشارة من مسافات بعيدة‪.‬‬
‫‪ :Splitter Unit -‬وظيفته تقسيم االشارة الداخلة عليه الى عدة اشارات خارجة منه‪.‬‬
‫‪113‬‬ ‫‪By: Tamer Hamdy‬‬
 ‫‪(Radio Frequency) -1‬‬
‫‪RF Distribution‬‬

‫يفضل استخدامه في الفنادق‬

‫حيث يتم اختيار قنوات محددة‬
‫ليتم عرضها على أجهزة‬
‫التلفزيون في الغرف ‪.‬‬
‫و في هذه الحالة يتم اختيار القناة‬
‫المطلوبة من جهاز التلفزيون‬
‫‪100-115 dB‬‬
‫‪64 dB‬‬ ‫‪-36 dB‬‬ ‫‪64 dB‬‬

‫‪64 dB‬‬ ‫‪100-115 dB‬‬

‫‪64 dB‬‬

‫‪-36 dB‬‬
‫‪60-80 dB‬‬
‫‪100-115 dB‬‬
‫‪64 dB‬‬ ‫‪64 dB‬‬
‫‪-36 dB‬‬
‫‪64 dB‬‬ ‫‪100-115 dB‬‬ ‫‪64 dB‬‬

‫‪-36 dB‬‬
‫‪60-80 dB 60-80 dB‬‬

‫‪100-115 dB‬‬
‫‪64 dB‬‬ ‫‪64 dB‬‬
‫‪-36 dB‬‬
‫‪64 dB‬‬ ‫‪100-115 dB‬‬ ‫‪64 dB‬‬

‫‪60-80 dB‬‬
‫‪114‬‬ ‫‪By: Tamer Hamdy‬‬
 ‫‪IF Distribution -2‬‬
‫( ‪Intermediate‬‬
‫‪)Frequency‬‬

‫يفضل استخدامه في الفيالت و‬

‫العمارات السكنية حيث يتم بث‬
‫اشارة الساتااليت مباشرة على‬
‫الشبكة و يتواجد جهاز رسيفر‬
‫عند كل مخرج لفك شفرة هذه‬
‫االشارة‪.‬‬
‫و في هذه الحالة يتم اختيار‬
‫القناة المطلوبة من جهاز‬
‫الرسيفر‪.‬‬

‫و يمكن وضع ‪Amplifiers‬‬

‫على الصاعد الرئيسي‬
‫لتعويض الفقد في االشارة‪.‬‬

‫‪115‬‬ ‫‪By: Tamer Hamdy‬‬

 ‫‪IP – TELEVISION SYSTEM‬‬

‫يتم استخدام مخارج داتا ‪ RJ-45‬و يتم‬

‫توصيل ‪ IP-RECIEVERS‬عليها أو‬
‫يمكن توصيل ‪ TV-BOX‬و الذي يقوم‬
‫بالتحويل من ‪ IP‬الى اشارة ‪ IF‬توصل‬
‫على الرسيفر العادي‪.‬‬

‫‪116‬‬ ‫‪By: Tamer Hamdy‬‬

 ‫‪Wireless LAN Network .8‬‬
‫‪ -‬الـ ‪ Access point‬هو مقوي اشارة وله فوائد لمدى معين يختلف على حسب النوع و المواصفات‬
‫‪.‬‬
‫‪ -‬يتأثر مدى تغطية الـ ‪ Access Point‬باختالف الشكل الجغرافي للمبنى و عدد الحواجز أو الحوائط‬
‫في المكان‪.‬‬
‫‪ -‬الـ ‪: Repeater‬هو مكرر اشار َة ‪ .‬أي أنه يستقبل اشارة ‪ Wi-Fi‬من الراوتر أو من ‪Access‬‬
‫‪ Pint‬و يعيد بثها لزيادة مجال التغطية‪.‬‬
‫‪ -‬مجال تغطية كل ‪ Access Point‬ممكن أن يكون ‪ 10‬متر و حتى ‪ 100‬متر‪.‬‬
‫‪ -‬يوجد أنواع تثبت على السقف و أنواع على الحائط‪ .‬كما هناك أنواع تستخدم داخل المباني و أنواع‬
‫لخارج المباني‪.‬‬
‫‪ -‬يستخدم كابل داتا ‪ CAT.5‬أو ‪ CAT.6‬أو ‪ CAT.6A‬مع مراعاة أن أقصى مسافة مسموحة بين الـ‬
‫‪ Access Point‬و الـ ‪ Data Switch‬هي ‪ 80‬متر‪.‬‬
‫‪ -‬يجب االخذ في االعتبار عدد الـمستخدمين المحتمل لكل ‪ .Access Point‬حيث أن زيادة عدد‬
‫المستخدمين عن العدد المحدد سيؤدي الى بطء سرعة االنترنت المنبثة‪.‬‬

‫‪117‬‬ ‫‪By: Tamer Hamdy‬‬

 IP – WLAN Riser Diagram Normal WLAN Riser Diagram

‫ اقصى عملية نقل‬-

‫بيانات لـ كيبل الشبكة‬
.‫ متر‬80 ‫هي‬

118 By: Tamer Hamdy

 ‫‪Security & Anti-Intrusion System .9‬‬
‫تصنيف أجهزة الحماية االلكترونية‬
‫حسب نقل اإلشارة ‪:‬‬
‫يمكن تصنيف أجهزة الحماية االلكترونية‬
‫حسب طبيعة نقل إشارة اإلنذار‬
‫والمعلومات إلى التالي‪:‬‬
‫‪ -‬أجهزة الحماية التي تستخدم األسالك‬
‫في نقل المعلومات ‪.‬‬
‫‪ -‬أجهزة الحماية التي تستخدم اإلرسال‬
‫الالسلكي في نقل المعلومات ‪.‬‬
‫‪ -‬أجهزة الحماية المختلطة سلكية ‪+‬‬
‫السلكية تستخدم في نقل المعلومات ‪.‬‬

‫ويوضح الشكل التالي نموذج عام لهذه‬

‫األنظمة‬
‫‪119‬‬ ‫‪By: Tamer Hamdy‬‬
 ‫مكونات أنظمة الحماية االلكترونية ‪:‬‬
‫إن مكونات هذه األنظمة ذات طيف واسع ومتعدد حيث‬
‫يمكن تلخيصها كالتالي ‪:‬‬
‫آ – مقسم اإلنذار المركزي‪ :‬الذي يتلقى المعلومات من‬
‫عناصر الكشف والمراقبة وهو على نوعين‪:‬‬
‫‪ -‬مقسم إنذار معنون ‪addressable control‬‬
‫‪ panel‬وهذه المقاسم ذات سعات متعددة حسب‬
‫مساحة الموقع وعدد عناصر المراقبة (الكاشفات) التي‬
‫ستوصل إليها وتكون موصولة مع بعضها عن طريق‬
‫حلقة ‪.Loop‬‬
‫‪ -‬يمكن أن تزود الحلقة بدارات عزل ‪ +‬مقويات إشارة‬
‫‪ Repeater‬للمسافات الطويلة لضمان عمل النظام‬
‫بشكل متكامل ‪.‬‬
‫‪ -‬مقسم إنذار عادي (‪ )Conventional‬وهو يستخدم لألماكن المحددة المساحة والتي تستخدم عدد‬
‫قليل جداً من الكاشفات‪ .‬و اذا حدث تفعيل ألحد الحساسات المتصلة به فأن اللوحة تطلق انذارا عاما‬
‫بدون تحديد مكان االختراق‪.‬‬
‫و الشكل المبين يوضح المقسم العادي (‪: )Conventional‬‬
‫‪120‬‬ ‫‪By: Tamer Hamdy‬‬
 ‫ب – حساسات مغناطيسية لألبواب والنوافذ‪ :‬وهي تعمل عند تعرض‬
‫األبواب والنوافذ للفتح وهي نوعين سلكية أو السلكية ‪wire or‬‬
‫‪ wireless door contact‬ويعتمد مبدأ عملها على فتح الدارة ‪.‬‬

‫جـ ‪ -‬حساسات كسر الزجاج ‪glass break‬‬

‫وهي تعمل عند كسر الزجاج ويعتمد مبدأ عملها على تغير الضغط وكذلك تحسسها‬
‫من الصوت الناجم عن كسر الزجاج‬
‫د – حساسات حركة ‪Motion detectors‬‬
‫وتستخدم أشعة ميكروية أو ‪ IR‬وهي تتحسس لتغير درجة الحرارة في موقع الحماية‬
‫)‪(Coverage pattern‬عن الوضع الطبيعي الذي وضعت فيه بحالة تشغيل وهذه‬
‫الحساسات قابلة للمعايرة حسب الطلب والنوع ويوجد منها السقفية والجدارية‬
‫والخارجية التي تركب في المناطق المفتوحة‬
‫هـ – حساسات اختراق األشعة تحت الحمراء ‪IR detectors‬‬
‫وتستخدم أشعة ‪ IR‬على عدة مستويات لتفادي االنذار الكاذب في حالة‬
‫قطع األشعة عن طريق الطيور أو القطط أو أي جسم متحرك‪.‬‬
‫‪121‬‬ ‫‪By: Tamer Hamdy‬‬
 ‫و ‪ -‬وحدات االتصال‪Automatic Dialing device :‬‬
‫وهي تؤمن نقل إشارات اإلنذار إلى مواقع محددة مسبقا‬
‫ومبرمجة ويمكن أن يكون ذلك عن طريق االتصال‬
‫الهاتفي أو إرسال رسالة ‪ SMS‬وعادة ما تكون هذه‬
‫األنظمة متصلة إلى مواقع مراقبة مركزية ( مراكز‬
‫الشرطة مثال أو رقم موبايل)‬

‫ز ‪ -‬وحدات اإلنذار الصوتية ‪:‬‬

‫في بعض األحيان يتم وصل أجهزة إنذار صوتية ( أبواق ) لهذه األنظمة وهي‬
‫تعمل عند تحسس أحد عناصر اإلنذار لوضع غير عادي ويتم توزعها حسب‬

‫ح ‪ -‬التغذية الكهربائية ‪:‬‬

‫نظراً ألهمية عمل هذه األنظمة فإنه يجب ضمان استمرار التغذية الكهربائية لها خاصة عند انقطاع‬
‫التغذية الكهربائية العامة وعادة يتم استخدام مدخرات نوع ليثيوم نظراً لطول عمرها ووثوقيتها‪.‬‬
‫‪122‬‬ ‫‪By: Tamer Hamdy‬‬
 ‫‪Audio-Visual (A/V) Systems .10‬‬
‫ينبغي أن تكون قاعات المحاضرات مصممة لتلبية الطلبات المتنوعة مثل‪:‬‬
‫‪ -1‬شاشة تلفزيونية في مقدمة القاعة‬
‫‪ -2‬مفاتيح للتحكم في األنوار موازية لمقدمة القاعة والنوافذ لتقليل الضوء الساقط على الشاشة عند العرض‬
‫‪ -3‬جهاز عرض علوي (‪ )Projector‬في مقدمة القاعة‪.‬‬
‫‪ -4‬شاشة بيضاء قابلة للطي ناحية السقف بواسطة موتور‬
‫‪ -5‬وحدة ربط مع أجهزة الكمبيوتر‪.‬‬
‫‪ -6‬في القاعات الكبيرة يجب اضافة سماعات سقف تكون موازية التجاه طاولة االجتماعات (على شكل‬
‫خطين يمين و يسار طاولة االجتماعات) مع وضع ميكروفونات أمام كل شخص‪.‬‬
‫‪ -7‬يجب تقسيم االنارة لتناسب كافة السيناريوهات المحتملة (عرض على الشاشة‪ ،‬سرد المحاضرة‪ ،‬وقت‬
‫راحة‪... ،‬الخ) و تتصل على ‪ Programmable Dimming Panel‬مثبتة على الحائط بجانب‬
‫باب القاعة على أن تتواجد وحدة تحكم فرعية بجانب المحاضر‪.‬‬
‫‪ -8‬ينبغي تنسيق اإلنارة ونظام الصوت والمقاعد بحيث تتناسب مع كل وسيلة عرض‪.‬‬
‫‪123‬‬ ‫‪By: Tamer Hamdy‬‬
124 By: Tamer Hamdy
 ‫‪Home Theatre System .11‬‬

‫نظام سماعات ‪ :5.1‬يتم توزيعها بحيث يكون هناك سماعتان في الحائط المقابل‬
‫لمكان الجلوس ‪ +‬سماعتان يمين و يسار الجالس مباشرة ‪ +‬سماعة تحت الشاشة‬
‫باالضافة الى الـ ‪ Subwoofer‬عند الشاشة أيضا‪.‬‬

‫نظام سماعات ‪ :6.1‬يتم توزيعها بحيث يكون هناك سماعتان في الحائط المقابل‬
‫لمكان الجلوس ‪ +‬سماعتان يمين و يسار الجالس مباشرة ‪ +‬سماعة تحت الشاشة ‪+‬‬
‫سماعة خلف الجالس مباشرة على امتداد السماعة األمامية ‪.....‬باالضافة الى الـ‬
‫‪ Subwoofer‬عند الشاشة أيضا‪.‬‬

‫نظام سماعات ‪ :7.1‬يتم توزيعها بحيث يكون هناك سماعتان في الحائط المقابل‬
‫لمكان الجلوس ‪ +‬سماعتان يمين و يسار الجالس مباشرة ‪ +‬سماعة تحت الشاشة ‪+‬‬
‫سماعتان خلف الجالس مباشرة على امتداد السماعتان األماميتان ‪.....‬باالضافة الى الـ‬
‫‪ Subwoofer‬عند الشاشة أيضا‪.‬‬

‫نظام سماعات ‪ 6.2‬و ‪ : 7.2‬و هو مثل السابق تماما و لكن يستخدم فيه عدد ‪ Subwoofer‬عند الشاشة‪.‬‬

‫‪125‬‬ ‫‪By: Tamer Hamdy‬‬

 ‫مثال توضيحي لنظام المسرح المنزلي‬

‫‪126‬‬ ‫‪By: Tamer Hamdy‬‬

 A/V Intercom System .12

127 By: Tamer Hamdy

 ‫‪Nurse Call System .13‬‬
‫يتكون نظام استدعاء الممرضات من التالي‪-:‬‬
‫‪ :Pull-Cord -1‬وهو عبارة عن وحدة مثبتة على الحائط متدلي منها خيط متين مثبت في آخره مقبض‬
‫بالستيكي صغير سهل الجذب السفل‪ .‬و يتم تثبيت وحدتين من هذه الوحدات في حمام غرفة المريض‬
‫أحدهما بجانب قاعدة التواليت و األخرى بجانب مكان االستحمام‪ .‬حتى يتسنى للمريض جذب الحبل و‬
‫استدعاء الممرضة في حالة الطوارئ‪.‬‬
‫‪ -2‬جهاز خدمات للمريض‪ :‬يثبت في سرير المريض و يتصل بالـ ‪ Bed head Unit‬و يحتوي على عدة‬
‫أزرار للتحكم في خفض‪/‬رفع السرير و ظبط زاوية ظهر السرير و أخيرا زر استدعاء الممرضات‪.‬‬
‫‪ -3‬لمبة بيان‪ :‬تثبت أعال بابا الغرفة‬
‫من الخارج الرشاد الممرضات‬
‫للغرفة‪.‬‬
‫‪ -4‬زر الغاء النداء‪ :‬و يثبت بجانب باب الغرفة من‬
‫الداخل حتى تقوم الممرضة بالغاء النداء عند‬
‫وصولها للمريض‪.‬‬
‫‪ -5‬وحدة بيان مركزية (‪ : )Mimic Panel‬و‬
‫توجد عند محطة التمريض و تبين الغرف التي‬
‫صدر منها النداء‪.‬‬
‫‪128‬‬ ‫‪By: Tamer Hamdy‬‬
129 By: Tamer Hamdy
130 By: Tamer Hamdy
