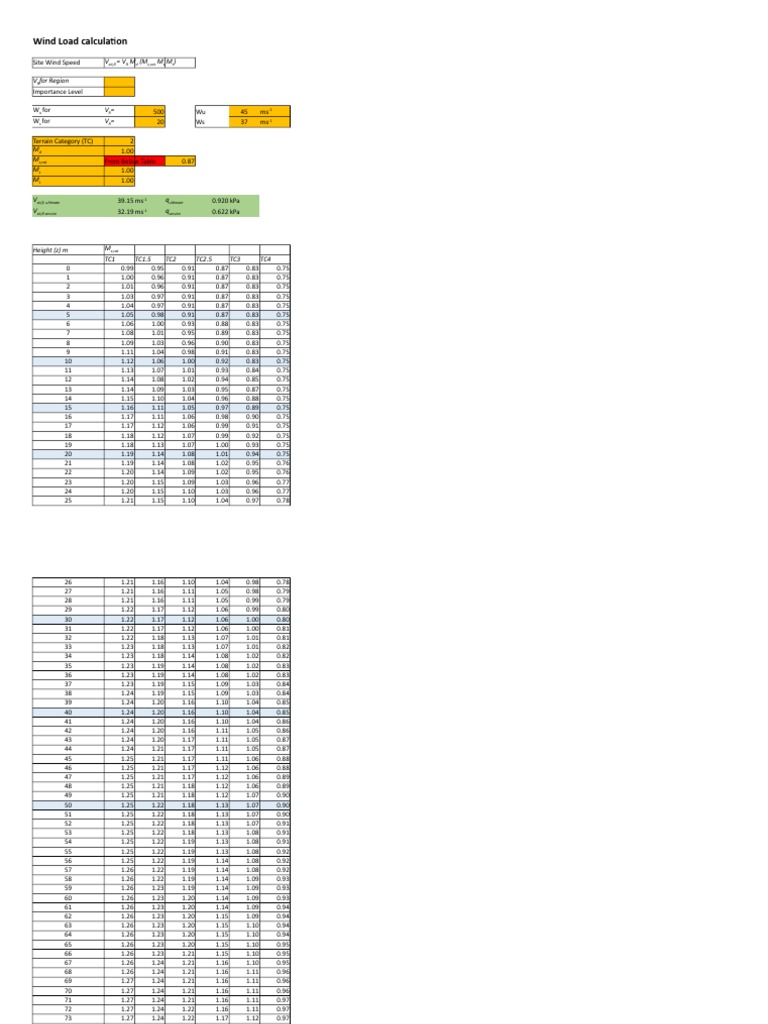

Wind Load calculation

Site Wind Speed Vsit,β = VR Md (Mz,cat Ms Mt)

VRfor Region
Importance Level

Wu for VR= 500 Wu 45 ms-1

Ws for VR= 20 Ws 37 ms-1

Terrain Category (TC) 2

Md 1.00
Mz,cat From Below Table 0.87
Ms 1.00
Mt 1.00

Vsit,β ultimate 39.15 ms-1 qultimate 0.920 kPa

Vsit,β service 32.19 ms -1 qservice 0.622 kPa

Height (z) m Mz,cat

TC1 TC1.5 TC2 TC2.5 TC3 TC4
0 0.99 0.95 0.91 0.87 0.83 0.75
1 1.00 0.96 0.91 0.87 0.83 0.75
2 1.01 0.96 0.91 0.87 0.83 0.75
3 1.03 0.97 0.91 0.87 0.83 0.75
4 1.04 0.97 0.91 0.87 0.83 0.75
5 1.05 0.98 0.91 0.87 0.83 0.75
6 1.06 1.00 0.93 0.88 0.83 0.75
7 1.08 1.01 0.95 0.89 0.83 0.75
8 1.09 1.03 0.96 0.90 0.83 0.75
9 1.11 1.04 0.98 0.91 0.83 0.75
10 1.12 1.06 1.00 0.92 0.83 0.75
11 1.13 1.07 1.01 0.93 0.84 0.75
12 1.14 1.08 1.02 0.94 0.85 0.75
13 1.14 1.09 1.03 0.95 0.87 0.75
14 1.15 1.10 1.04 0.96 0.88 0.75
15 1.16 1.11 1.05 0.97 0.89 0.75
16 1.17 1.11 1.06 0.98 0.90 0.75
17 1.17 1.12 1.06 0.99 0.91 0.75
18 1.18 1.12 1.07 0.99 0.92 0.75
19 1.18 1.13 1.07 1.00 0.93 0.75
20 1.19 1.14 1.08 1.01 0.94 0.75
21 1.19 1.14 1.08 1.02 0.95 0.76
22 1.20 1.14 1.09 1.02 0.95 0.76
23 1.20 1.15 1.09 1.03 0.96 0.77
24 1.20 1.15 1.10 1.03 0.96 0.77
25 1.21 1.15 1.10 1.04 0.97 0.78
26 1.21 1.16 1.10 1.04 0.98 0.78
27 1.21 1.16 1.11 1.05 0.98 0.79
28 1.21 1.16 1.11 1.05 0.99 0.79
29 1.22 1.17 1.12 1.06 0.99 0.80
30 1.22 1.17 1.12 1.06 1.00 0.80
31 1.22 1.17 1.12 1.06 1.00 0.81
32 1.22 1.18 1.13 1.07 1.01 0.81
33 1.23 1.18 1.13 1.07 1.01 0.82
34 1.23 1.18 1.14 1.08 1.02 0.82
35 1.23 1.19 1.14 1.08 1.02 0.83
36 1.23 1.19 1.14 1.08 1.02 0.83
37 1.23 1.19 1.15 1.09 1.03 0.84
38 1.24 1.19 1.15 1.09 1.03 0.84
39 1.24 1.20 1.16 1.10 1.04 0.85
40 1.24 1.20 1.16 1.10 1.04 0.85
41 1.24 1.20 1.16 1.10 1.04 0.86
42 1.24 1.20 1.16 1.11 1.05 0.86
43 1.24 1.20 1.17 1.11 1.05 0.87
44 1.24 1.21 1.17 1.11 1.05 0.87
45 1.25 1.21 1.17 1.11 1.06 0.88
46 1.25 1.21 1.17 1.12 1.06 0.88
47 1.25 1.21 1.17 1.12 1.06 0.89
48 1.25 1.21 1.18 1.12 1.06 0.89
49 1.25 1.21 1.18 1.12 1.07 0.90
50 1.25 1.22 1.18 1.13 1.07 0.90
51 1.25 1.22 1.18 1.13 1.07 0.90
52 1.25 1.22 1.18 1.13 1.07 0.91
53 1.25 1.22 1.18 1.13 1.08 0.91
54 1.25 1.22 1.19 1.13 1.08 0.91
55 1.25 1.22 1.19 1.13 1.08 0.92
56 1.25 1.22 1.19 1.14 1.08 0.92
57 1.26 1.22 1.19 1.14 1.08 0.92
58 1.26 1.22 1.19 1.14 1.09 0.93
59 1.26 1.23 1.19 1.14 1.09 0.93
60 1.26 1.23 1.20 1.14 1.09 0.93
61 1.26 1.23 1.20 1.14 1.09 0.94
62 1.26 1.23 1.20 1.15 1.09 0.94
63 1.26 1.23 1.20 1.15 1.10 0.94
64 1.26 1.23 1.20 1.15 1.10 0.94
65 1.26 1.23 1.20 1.15 1.10 0.95
66 1.26 1.23 1.21 1.15 1.10 0.95
67 1.26 1.24 1.21 1.16 1.10 0.95
68 1.26 1.24 1.21 1.16 1.11 0.96
69 1.27 1.24 1.21 1.16 1.11 0.96
70 1.27 1.24 1.21 1.16 1.11 0.96
71 1.27 1.24 1.21 1.16 1.11 0.97
72 1.27 1.24 1.22 1.16 1.11 0.97
73 1.27 1.24 1.22 1.17 1.12 0.97
74 1.27 1.24 1.22 1.17 1.12 0.98
75 1.27 1.25 1.22 1.17 1.12 0.98
 76 1.27 1.25 1.22 1.17 1.12 0.98
77 1.27 1.25 1.22 1.17 1.12 0.98
78 1.27 1.25 1.22 1.17 1.12 0.99
79 1.27 1.25 1.22 1.17 1.13 0.99
80 1.27 1.25 1.22 1.18 1.13 0.99
81 1.27 1.25 1.22 1.18 1.13 0.99
82 1.28 1.25 1.23 1.18 1.13 0.99
83 1.28 1.25 1.23 1.18 1.13 1.00
84 1.28 1.25 1.23 1.18 1.13 1.00
85 1.28 1.25 1.23 1.18 1.14 1.00
86 1.28 1.25 1.23 1.18 1.14 1.00
87 1.28 1.25 1.23 1.18 1.14 1.00
88 1.28 1.26 1.23 1.19 1.14 1.01
89 1.28 1.26 1.23 1.19 1.14 1.01
90 1.28 1.26 1.23 1.19 1.14 1.01
91 1.28 1.26 1.23 1.19 1.15 1.01
92 1.28 1.26 1.23 1.19 1.15 1.01
93 1.28 1.26 1.23 1.19 1.15 1.02
94 1.29 1.26 1.24 1.19 1.15 1.02
95 1.29 1.26 1.24 1.19 1.15 1.02
96 1.29 1.26 1.24 1.20 1.15 1.02
97 1.29 1.26 1.24 1.20 1.16 1.02
98 1.29 1.26 1.24 1.20 1.16 1.03
99 1.29 1.26 1.24 1.20 1.16 1.03
100 1.29 1.27 1.24 1.20 1.16 1.03
101 1.29 1.27 1.24 1.20 1.16 1.03
102 1.29 1.27 1.24 1.20 1.16 1.03
103 1.29 1.27 1.24 1.20 1.16 1.03
104 1.29 1.27 1.24 1.20 1.16 1.04
105 1.29 1.27 1.24 1.20 1.17 1.04
106 1.29 1.27 1.24 1.20 1.17 1.04
107 1.29 1.27 1.24 1.21 1.17 1.04
108 1.29 1.27 1.24 1.21 1.17 1.04
109 1.29 1.27 1.25 1.21 1.17 1.04
110 1.29 1.27 1.25 1.21 1.17 1.05
111 1.29 1.27 1.25 1.21 1.17 1.05
112 1.29 1.27 1.25 1.21 1.17 1.05
113 1.30 1.27 1.25 1.21 1.17 1.05
114 1.30 1.27 1.25 1.21 1.17 1.05
115 1.30 1.27 1.25 1.21 1.18 1.05
116 1.30 1.27 1.25 1.21 1.18 1.06
117 1.30 1.27 1.25 1.21 1.18 1.06
118 1.30 1.27 1.25 1.21 1.18 1.06
119 1.30 1.27 1.25 1.22 1.18 1.06
120 1.30 1.28 1.25 1.22 1.18 1.06
121 1.30 1.28 1.25 1.22 1.18 1.06
122 1.30 1.28 1.25 1.22 1.18 1.07
123 1.30 1.28 1.25 1.22 1.18 1.07
124 1.30 1.28 1.25 1.22 1.18 1.07
125 1.30 1.28 1.26 1.22 1.19 1.07
126 1.30 1.28 1.26 1.22 1.19 1.07
127 1.30 1.28 1.26 1.22 1.19 1.07
128 1.30 1.28 1.26 1.22 1.19 1.07
129 1.30 1.28 1.26 1.22 1.19 1.08
130 1.30 1.28 1.26 1.22 1.19 1.08
131 1.30 1.28 1.26 1.22 1.19 1.08
132 1.30 1.28 1.26 1.23 1.19 1.08
133 1.30 1.28 1.26 1.23 1.19 1.08
134 1.30 1.28 1.26 1.23 1.19 1.08
135 1.30 1.28 1.26 1.23 1.20 1.09
136 1.30 1.28 1.26 1.23 1.20 1.09
137 1.30 1.28 1.26 1.23 1.20 1.09
138 1.31 1.28 1.26 1.23 1.20 1.09
139 1.31 1.28 1.26 1.23 1.20 1.09
140 1.31 1.29 1.26 1.23 1.20 1.09
141 1.31 1.29 1.26 1.23 1.20 1.10
142 1.31 1.29 1.27 1.23 1.20 1.10
143 1.31 1.29 1.27 1.23 1.20 1.10
144 1.31 1.29 1.27 1.24 1.20 1.10
145 1.31 1.29 1.27 1.24 1.21 1.10
146 1.31 1.29 1.27 1.24 1.21 1.10
147 1.31 1.29 1.27 1.24 1.21 1.11
148 1.31 1.29 1.27 1.24 1.21 1.11
149 1.31 1.29 1.27 1.24 1.21 1.11
150 1.31 1.29 1.27 1.24 1.21 1.11
151 1.31 1.29 1.27 1.24 1.21 1.11
152 1.31 1.29 1.27 1.24 1.21 1.11
153 1.31 1.29 1.27 1.24 1.21 1.11
154 1.31 1.29 1.27 1.24 1.21 1.11
155 1.31 1.29 1.27 1.24 1.21 1.12
156 1.31 1.29 1.27 1.24 1.21 1.12
157 1.31 1.29 1.27 1.24 1.21 1.12
158 1.31 1.29 1.27 1.24 1.21 1.12
159 1.31 1.29 1.27 1.24 1.22 1.12
160 1.31 1.29 1.27 1.25 1.22 1.12
161 1.31 1.29 1.27 1.25 1.22 1.12
162 1.31 1.29 1.27 1.25 1.22 1.12
163 1.31 1.29 1.28 1.25 1.22 1.12
164 1.31 1.29 1.28 1.25 1.22 1.12
165 1.31 1.29 1.28 1.25 1.22 1.13
166 1.31 1.29 1.28 1.25 1.22 1.13
167 1.31 1.30 1.28 1.25 1.22 1.13
168 1.31 1.30 1.28 1.25 1.22 1.13
169 1.31 1.30 1.28 1.25 1.22 1.13
170 1.31 1.30 1.28 1.25 1.22 1.13
171 1.31 1.30 1.28 1.25 1.22 1.13
172 1.31 1.30 1.28 1.25 1.22 1.13
173 1.31 1.30 1.28 1.25 1.22 1.13
174 1.31 1.30 1.28 1.25 1.22 1.13
175 1.32 1.30 1.28 1.25 1.23 1.14
176 1.32 1.30 1.28 1.25 1.23 1.14
177 1.32 1.30 1.28 1.25 1.23 1.14
178 1.32 1.30 1.28 1.25 1.23 1.14
179 1.32 1.30 1.28 1.25 1.23 1.14
180 1.32 1.30 1.28 1.26 1.23 1.14
181 1.32 1.30 1.28 1.26 1.23 1.14
182 1.32 1.30 1.28 1.26 1.23 1.14
183 1.32 1.30 1.28 1.26 1.23 1.14
184 1.32 1.30 1.28 1.26 1.23 1.14
185 1.32 1.30 1.28 1.26 1.23 1.15
186 1.32 1.30 1.28 1.26 1.23 1.15
187 1.32 1.30 1.28 1.26 1.23 1.15
188 1.32 1.30 1.29 1.26 1.23 1.15
189 1.32 1.30 1.29 1.26 1.23 1.15
190 1.32 1.30 1.29 1.26 1.23 1.15
191 1.32 1.30 1.29 1.26 1.23 1.15
192 1.32 1.30 1.29 1.26 1.24 1.15
193 1.32 1.30 1.29 1.26 1.24 1.15
194 1.32 1.30 1.29 1.26 1.24 1.15
195 1.32 1.30 1.29 1.26 1.24 1.16
196 1.32 1.30 1.29 1.26 1.24 1.16
197 1.32 1.30 1.29 1.26 1.24 1.16
198 1.32 1.30 1.29 1.26 1.24 1.16
199 1.32 1.30 1.29 1.26 1.24 1.16
200 1.32 1.31 1.29 1.27 1.24 1.16
