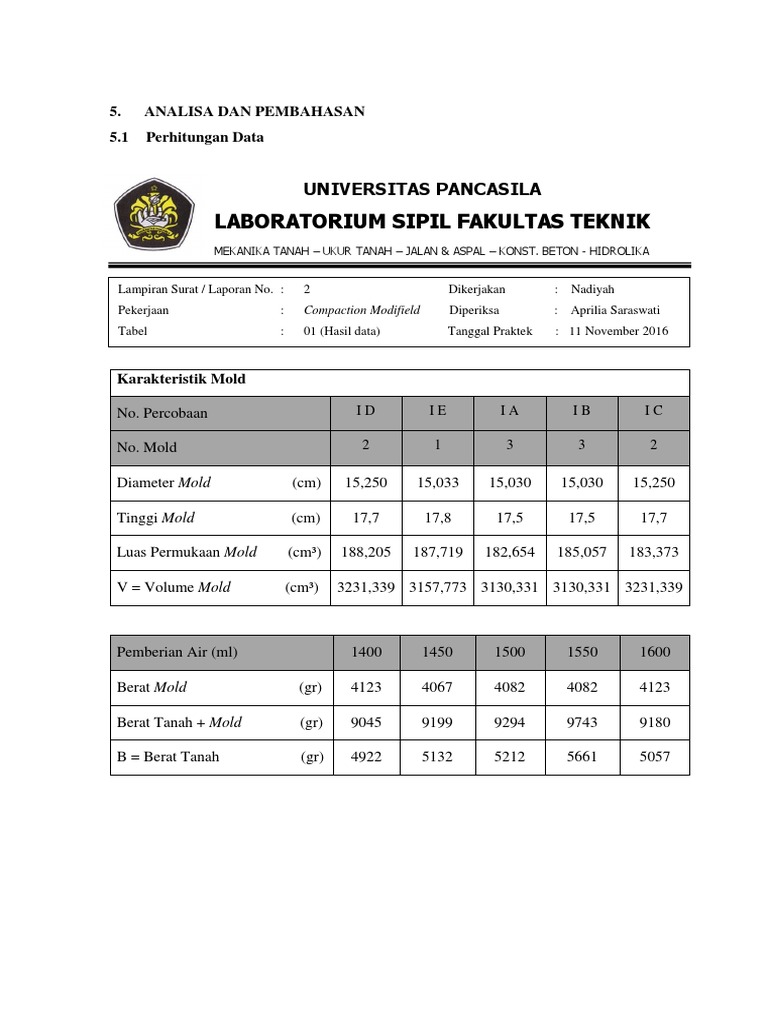

5.

ANALISA DAN PEMBAHASAN

5.1 Perhitungan Data

UNIVERSITAS PANCASILA
LABORATORIUM SIPIL FAKULTAS TEKNIK
MEKANIKA TANAH – UKUR TANAH – JALAN & ASPAL – KONST. BETON - HIDROLIKA

Lampiran Surat / Laporan No. : 2 Dikerjakan : Nadiyah

Pekerjaan : Compaction Modifield Diperiksa : Aprilia Saraswati
Tabel : 01 (Hasil data) Tanggal Praktek : 11 November 2016

Karakteristik Mold

No. Percobaan ID IE IA IB IC

No. Mold 2 1 3 3 2

Diameter Mold (cm) 15,250 15,033 15,030 15,030 15,250

Tinggi Mold (cm) 17,7 17,8 17,5 17,5 17,7

Luas Permukaan Mold (cm³) 188,205 187,719 182,654 185,057 183,373

V = Volume Mold (cm³) 3231,339 3157,773 3130,331 3130,331 3231,339

Pemberian Air (ml) 1400 1450 1500 1550 1600

Berat Mold (gr) 4123 4067 4082 4082 4123

Berat Tanah + Mold (gr) 9045 9199 9294 9743 9180

B = Berat Tanah (gr) 4922 5132 5212 5661 5057

 UNIVERSITAS PANCASILA
LABORATORIUM SIPIL FAKULTAS TEKNIK
MEKANIKA TANAH – UKUR TANAH – JALAN & ASPAL – KONST. BETON - HIDROLIKA

Lampiran Surat / Laporan No. : 2 Dikerjakan : Nadiyah

Pekerjaan : Compaction Modifield Diperiksa : Aprilia Saraswati
Tabel : 02 (Hasil data) Tanggal Praktek : 11 November 2016

Perhitungan Kadar Air

1400 1450

No Tin Box 1 2 3 1 2 3

B. Tin Box Kosong (gr) 11,3 10,6 12,1 11,1 13,3 11,8

B. Tin Box + tanah Basah (gr) 26,1 24,4 25,0 27,9 29,4 24,5

B. Tin Box + tanah Kering (gr) 22,8 20,8 21,7 23,4 25,0 21,1

Berat Air (gr) 3,3 3,6 3,3 4,5 4,4 3,4

Berat Tanah Kering (gr) 11,5 10,2 9,6 12,3 11,7 9,3

Kadar Air = w (%) 28,70 35,29 34,38 36,59 37,61 36,56

Rata-Rata w (%) 32,788 36,917

0,328 0,369
 UNIVERSITAS PANCASILA
LABORATORIUM SIPIL FAKULTAS TEKNIK
MEKANIKA TANAH – UKUR TANAH – JALAN & ASPAL – KONST. BETON - HIDROLIKA

Lampiran Surat / Laporan No. : 2 Dikerjakan : Nadiyah

Pekerjaan : Compaction Modifield Diperiksa : Aprilia Saraswati
Tabel : 03 (Hasil data) Tanggal Praktek : 11 November 2016

1500 1550
No Tin Box 1 2 3 1 2 3
B. Tin Box Kosong (gr) 12,3 10,7 11,1 12,0 11,5 11,2
B. Tin Box + tanah Basah (gr) 26,0 31,9 24,8 30,5 29,6 26,5
B. Tin Box + tanah Kering (gr) 22,4 26,4 21,2 25,1 24,3 22,0
Berat Air (gr) 5,6 5,5 3,6 5,4 5,3 4,5
Berat Tanah Kering (gr) 10,1 15,7 10,1 13,1 12,8 10,8
Kadar Air = w (%) 55,45 35,03 35,64 41,22 41,41 41,67
Rata-Rata w (%) 42,040 41,431
0,420 0,414

1600
No Tin Box 1 2 3
B. Tin Box Kosong (gr) 12,3 12,1 12,2
B. Tin Box + tanah Basah (gr) 29,6 28,5 23,7
B. Tin Box + tanah Kering (gr) 24,9 24,0 20,1
Berat Air (gr) 4,7 4,5 3,6
Berat Tanah Kering (gr) 12,6 11,9 7,9
Kadar Air = w (%) 37,30 37,82 45,57
Rata-Rata w (%) 40,229
0,402
 UNIVERSITAS PANCASILA
LABORATORIUM SIPIL FAKULTAS TEKNIK
MEKANIKA TANAH – UKUR TANAH – JALAN & ASPAL – KONST. BETON - HIDROLIKA

Lampiran Surat / Laporan No. : 2 Dikerjakan : Nadiyah

Pekerjaan : Compaction Modifield Diperiksa : Aprilia Saraswati
Tabel : 04 (Hasil data) Tanggal Praktek : 11 November 2016

Kurva Pemadatan
No. Uji 1 2 3 4 5
Berat Isi Tanah = ϒ (gr/cm³) 1,532 1,625 1,679 1,824 1,564
Kadar Air = w (%) 0,328 0,369 0,420 0,414 0,402
Berat Isi Kering = ϒd (gr/cm³)
ϒ 1,147 1,187 1,182 1,290 1,116
ϒd = (1+w)

Garis Pori Udara (Air Void Lines)

No. Uji 1 2 3 4 5
Berat Jenis Tanah = Gs 2,72 2,72 2,72 2,72 2,72
Kadar Air = w (%) 0,328 0,369 0,420 0,414 0,402
Berat Isi Kering = ϒd (gr/cm³)
Gs.ϒa 1,438 1,357 1,269 1,279 1,299
ϒd =
1+w.Gs
 1.440

1.390
Berat Isi Kerimg

1.340

1.290

1.240

1.190

1.140
0.32 0.34 0.36 0.38 0.4 0.42
Kadar Air

Kurva Pemadatan Garis Pori Udara (Zav)

Gambar 5.1. Kurva Pemadatan dan Garis Pori Udara (Air Void Lines)
(Sumber : Analisis Penulis)
