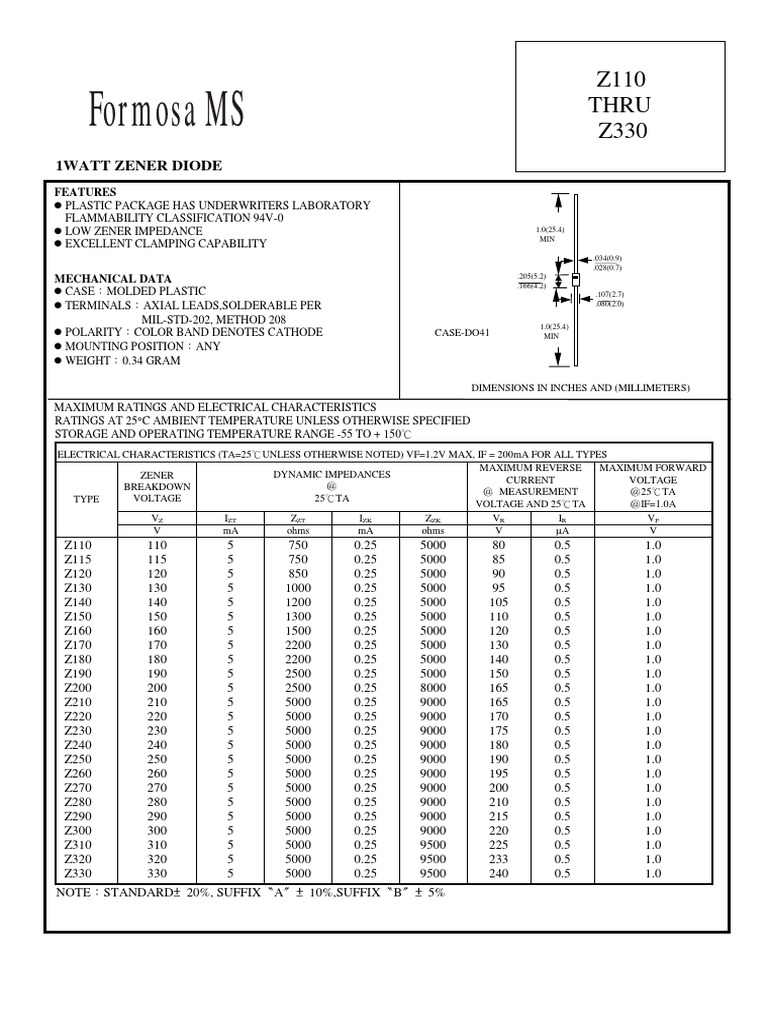

Z110

Formosa MS THRU
Z330
1WATT ZENER DIODE
FEATURES
! PLASTIC PACKAGE HAS UNDERWRITERS LABORATORY
FLAMMABILITY CLASSIFICATION 94V-0
! LOW ZENER IMPEDANCE 1.0(25.4)
MIN
! EXCELLENT CLAMPING CAPABILITY
.034(0.9)
.028(0.7)
MECHANICAL DATA .205(5.2)
.166(4.2)
! CASE︰MOLDED PLASTIC .107(2.7)
! TERMINALS:AXIAL LEADS,SOLDERABLE PER .080(2.0)

MIL-STD-202, METHOD 208


1.0(25.4)
! POLARITY:COLOR BAND DENOTES CATHODE CASE-DO41 MIN
! MOUNTING POSITION:ANY
! WEIGHT:0.34 GRAM

DIMENSIONS IN INCHES AND (MILLIMETERS)

MAXIMUM RATINGS AND ELECTRICAL CHARACTERISTICS


RATINGS AT 25°C AMBIENT TEMPERATURE UNLESS OTHERWISE SPECIFIED
STORAGE AND OPERATING TEMPERATURE RANGE -55 TO + 150℃
ELECTRICAL CHARACTERISTICS (TA=25℃UNLESS OTHERWISE NOTED) VF=1.2V MAX, IF = 200mA FOR ALL TYPES
MAXIMUM REVERSE MAXIMUM FORWARD
ZENER DYNAMIC IMPEDANCES
CURRENT VOLTAGE
BREAKDOWN @
@ MEASUREMENT @25℃TA
TYPE VOLTAGE 25℃TA
VOLTAGE AND 25℃TA @IF=1.0A
VZ IZT ZZT IZK ZZK VR IR VF
V mA ohms mA ohms V µA V
Z110 110 5 750 0.25 5000 80 0.5 1.0
Z115 115 5 750 0.25 5000 85 0.5 1.0
Z120 120 5 850 0.25 5000 90 0.5 1.0
Z130 130 5 1000 0.25 5000 95 0.5 1.0
Z140 140 5 1200 0.25 5000 105 0.5 1.0
Z150 150 5 1300 0.25 5000 110 0.5 1.0
Z160 160 5 1500 0.25 5000 120 0.5 1.0
Z170 170 5 2200 0.25 5000 130 0.5 1.0
Z180 180 5 2200 0.25 5000 140 0.5 1.0
Z190 190 5 2500 0.25 5000 150 0.5 1.0
Z200 200 5 2500 0.25 8000 165 0.5 1.0
Z210 210 5 5000 0.25 9000 165 0.5 1.0
Z220 220 5 5000 0.25 9000 170 0.5 1.0
Z230 230 5 5000 0.25 9000 175 0.5 1.0
Z240 240 5 5000 0.25 9000 180 0.5 1.0
Z250 250 5 5000 0.25 9000 190 0.5 1.0
Z260 260 5 5000 0.25 9000 195 0.5 1.0
Z270 270 5 5000 0.25 9000 200 0.5 1.0
Z280 280 5 5000 0.25 9000 210 0.5 1.0
Z290 290 5 5000 0.25 9000 215 0.5 1.0
Z300 300 5 5000 0.25 9000 220 0.5 1.0
Z310 310 5 5000 0.25 9500 225 0.5 1.0
Z320 320 5 5000 0.25 9500 233 0.5 1.0
Z330 330 5 5000 0.25 9500 240 0.5 1.0
NOTE︰STANDARD± 20%, SUFFIX〝A〞± 10%,SUFFIX〝B〞± 5%
RATING AND CHARACTERISTIC CURVES Z110 THRU Z330
FIG. 2 - ZENER VOLTAGE VERSUS ZENER CURRENT
FIG. 1 - MAXIMUM CONTINUOUS POWER DISSIPARION
10
REVERSE POWER DISSIPATION,

IZ, ZENER CURRENT (mA)


5

1
WATTS

0.5
SINGLE PHASE
HALF WAVF
60HZ 0.2
RESISTIVE OR
INDUCTIVE LOAD 0.1
0.375”(9.5mm) LEAD LENGTHS
0 100 150 200 250 300 350 400 450
25 50 75 100 125 150 175
VZ, ZENER VOLTAGE (VOLTS)
LEAD TEMPERATURE, ℃

FIG. 4 - TYPICAL REVERSE CHARACTERISTICS


FIG. 3 - TYPICAL INSTANTANEOUS
FORWARD CHARCTERISTICS
10

CURRENT,MICROAMPERES
10 INSTANTANEOUS REVERSE
INSTANTANEOUS FORWARD CURRENT,

4
1.0

1.0 .4
AMPERES

0.1
TJ=25℃

.04
0.1 .01
TJ=25℃
0 20 40 60 80 100 120 140
PULSE WIDTH=300us
1% DUTY CYCLE
PERCENT OF RATED ZENER VOLTAGE

.01
.4 .6 .8 1.0 1.2 1.4 1.6

INSTANTANEOUS
FORWARD VOLTAGE, VOLTS

FIG. 5 - TYPICAL TEMPERATURE COEFFICIENTS


θ VZ TEMPERATURE COEFFICIENT

1000

500
℃ ) @ IZT

200

100
(mV/℃

50
20

10

10 20 50 100 200 400 1000

VZ ZENER VOLTAGE @IZT(VOLTS)
