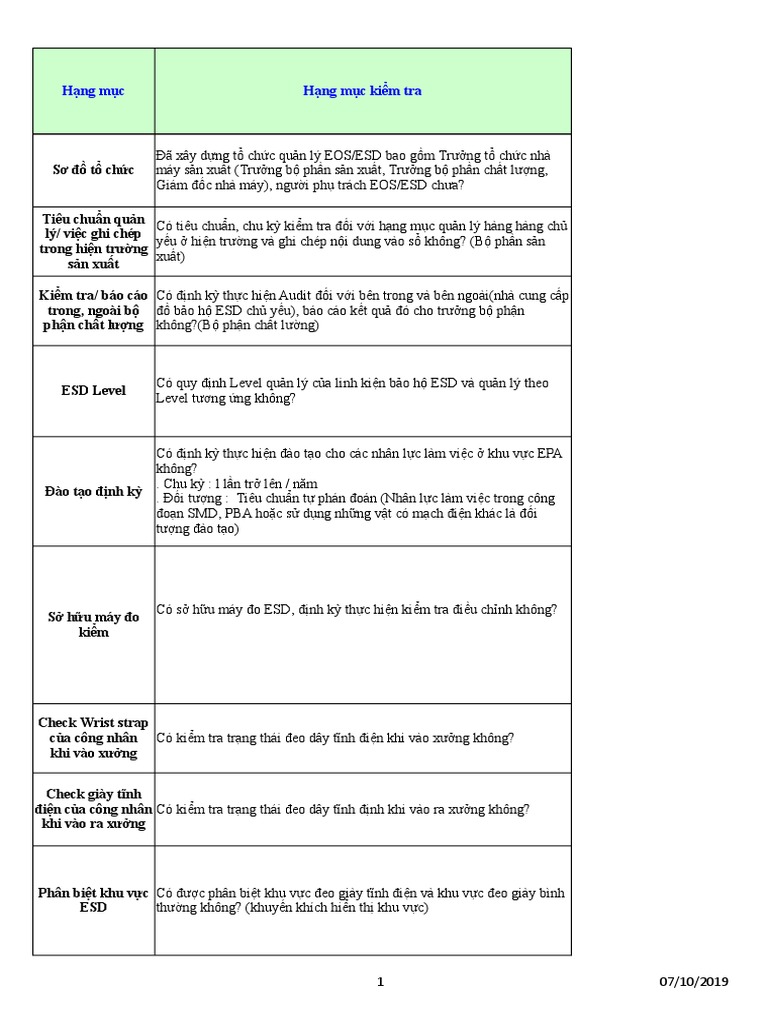

Hạng mục Hạng mục kiểm tra

Đã xây dựng tổ chức quản lý EOS/ESD bao gồm Trưởng tổ chức nhà
Sơ đồ tổ chức máy sản xuất (Trưởng bộ phần sản xuất, Trưởng bộ phần chất lượng,
Giám đốc nhà máy), người phụ trách EOS/ESD chưa?

Tiêu chuẩn quản

Có tiêu chuẩn, chu kỳ kiểm tra đối với hạng mục quản lý hàng hàng chủ
lý/ việc ghi chép
yếu ở hiện trường và ghi chép nội dung vào sổ không? (Bộ phần sản
trong hiện trường
xuất)
sản xuất

Kiểm tra/ báo cáo Có định kỳ thực hiện Audit đối với bên trong và bên ngoài(nhà cung cấp
trong, ngoài bộ đồ bảo hộ ESD chủ yếu), báo cáo kết quả đó cho trưởng bộ phận
phận chất lượng không?(Bộ phận chất lường)

Có quy định Level quản lý của linh kiện bảo hộ ESD và quản lý theo
ESD Level
Level tương ứng không?

Có định kỳ thực hiện đào tạo cho các nhân lực làm việc ở khu vực EPA
không?
. Chu kỳ : l lần trở lên / năm
Đào tạo định kỳ
. Đối tượng : Tiêu chuẩn tự phán đoán (Nhân lực làm việc trong công
đoạn SMD, PBA hoặc sử dụng những vật có mạch điện khác là đối
tượng đào tạo)

Có sở hữu máy đo ESD, định kỳ thực hiện kiểm tra điều chỉnh không?
Sở hữu máy đo
kiểm

Check Wrist strap

của công nhân Có kiểm tra trạng thái đeo dây tĩnh điện khi vào xưởng không?
khi vào xưởng

Check giày tĩnh

điện của công nhân Có kiểm tra trạng thái đeo dây tĩnh định khi vào ra xưởng không?
khi vào ra xưởng

Phân biệt khu vực Có được phân biệt khu vực đeo giày tĩnh điện và khu vực đeo giày bình
ESD thường không? (khuyến khích hiển thị khu vực)

1 07/10/2019
 Hạng mục Hạng mục kiểm tra

Định kỳ kiểm tra Có định kỳ kiểm tra hòn tiếp đất, bánh xe chống tĩnh điện có bị nhiễm
hòn tiếp đất/ bánh bẩn hay không bằng mẫu?
xe chống tĩnh điện . 3% tiêu chuẩn Sampling định kỳ tự kiểm tra để quản lý

Có áp dụng thiết bị làm vệ sinh mặt đáy giày, bánh xe chống tĩnh điện ỏ
Làm sạch giày/
cửa vào ra hay không?
bánh xe chống tĩnh
. Lắp đặt Cleaner(Sponge, Brush+hơi nước) hoặc áp dụng
điện khi vào xưởng
Sticky mat v.v

Công nhân có tiếp Có áp dụng đối sách tiếp đất đối với những công nhân thao tác linh kiện
đất hay không mạch điện, IC, PBA không?

Giá trị điện trở Kiểm tra bên trong Wrist strap mà người thao tác PBA/IC đang sử dụng
Wrist strap có bị đứt hay không.

Trạng thái đeo

Kiểm tra có tiếp xúc tấm kim loại với da người(tay/chân) hay không.
Wrist strap

Có mặc áo chống tĩnh điện theo quy định tại trong hiện trường sản xuất
không?
Có mặc quần áo
. Mọi công đoạn sử dụng sản phẩm bảo hộ ESD
tĩnh điện hay
(Công đoạn SMD/PBA v.v)
không
. Những người thao tác trực tiếp sử dụng IC, PBA thì đeo găng tay
chông tĩnh điện nữa

Điện trở bề mặt áo Có quản lý giá trị điện trở bề mặt của áo chống tĩnh điện theo Level
chống tĩnh điện Spec quản lý không?

2 07/10/2019
 Hạng mục Hạng mục kiểm tra

Quản lý trạng thái Phát sinh tĩnh điện do ma sát vì tóc của người thao tác dài
tóc công nhân Có phát sinh hay không : công nhân sử dụng PBA, IC

Nhiệt độ Nhiệt độ hiện trường có được quản lý theo Spec không?

Độ ẩm Có quản lý độ ẩm hiện trường theo tiêu chuẩn không?

Trạng thái già cỗi

Mat chống tĩnh điện, băng chuyền bị già cỗi bề mặt ngoại quan hoặc có
của Mat chống tĩnh
phần lộ lớp đen(Conductive) hay không?
điện

Mat chống tĩnh điện bàn thao tác được nối đất không?
(Trường hợp bàn thao tác ở dưới Mat chống tĩnh điện là chất cách điện
thì phải tiếp đất Mat chống tĩnh điện, nhưng bàn thao tác ở dưới Mat
Mat chống tĩnh chống tĩnh điện là chất dẫn điện đã được nối đất thì dù nối đất hay
điện không mà không coi đó là vấn đề.
Khi kiểm chứng, đo kiểm CPG Rtg-ở phần trên Mat chống tĩnh điện.
Hai trường hợp đều đồng nhất, nhưng dù đã lắp đặt Code nối đất mà
không quản lý chặt chẽ nên bị rút ra, bị lỏng v.v... thì giảm điểm .)

Mat băng chuyền được nối đất không?

Mat băng chuyền (Đo kiểm CPG Rtg-phần trên Mat băng chuyền với phương pháp đồng
nhất Mat chống tĩnh điện)

Trạng thái nối đất

Tile chống tĩnh điện được nối đất không?
của Tile chống tĩnh
(Kiểm chứng trạng thái tiếp đất của dây dẫn điện phần dưới Tile)
điện

Tính kết nối giữa 2 Có được nối đất giữa Tile chống tĩnh điện và Tile chống tĩnh điện khác
Tile chống tĩnh không?
điện (Kiểm chứng trạng thái kết nối của dây dẫn điện phần dưới Tile)

3 07/10/2019
 Hạng mục Hạng mục kiểm tra

Đã xây dựng Process quản lý linh kiện M S L chưa? (Tiến hành đối với
MSL
những linh kiện MSD)

Trạng thái tiếp cận

Có để những vật dễ phát sinh tĩnh điện(Vinyl v.v) ở xung quanh IC,PBA
với những vật dễ
hay không?
phát sinh tĩnh điện

Có nguy cơ phát sinh ESD(CDM) khi thành phần nhạy cảm ESD chạm
vào Magazine, Jig v.v không?
Chất liệu của
. Kiểm tra chất liệu được chạm với thành phần có phải là chất dẫn điện
Magazine, Jig
hay không. (Magazine, Jig,,v.v)
. Đặc biệt, cấm sử dụng chất SUS

Chất liệu của hộp

Có sử dụng chất liệu chống tĩnh điện của Box đặt linh kiện mạch điện/
dùng để chống tĩnh
PBA hay không?
điện
Phần góc của Box chống tĩnh điện PBA trong nhà/ bên ngoài chờ đợi sử
Coner cap Box
dụng có phải là chất dẫn điện không?
dùng để chống tĩnh
(Cho phép áp dụng đối sách Bolt đến năm 2015, từ năm 2016 thì không
điện
cho phép)

Chất liệu chủa loại Có xử lý chống tĩnh điện Tray, Stick mạch bán dẫn/IC
Stick Tray (Việc quản lý MSL thì thực hiện kiểm chứng hạng mục riêng biệt)

Sử dụng Shielding
Có sử dụng Shielding Box có tính dẫn điện khi mang ra ngoài loại IC
Box loại Stick Tray
Stick / Tray không?
hay không

4 07/10/2019
 Hạng mục Hạng mục kiểm tra

Có sử dụng Pallet dùng để đựng vật có mạch điện làm bằng chất chống
Chất liệu Pallet
tĩnh điện hay không?

Chất liệu của Body Có áp dụng chất liệu chống tĩnh điện cho Body của Trolley đựng PBA
Trolley, Window chờ đầu vào và Window không?

Cách tiếp đất xe Phương pháp tiếp đất cho xe đẩy di chuyển những linh kiện mạch điện
đẩy IC/PBA

Đo kiểm tiếp đất xe Giá trị đo kiểm thực tế của đối sách tiếp đất áp dụng cho xe đẩy di
đẩy chuyển linh kiện mạch điện IC/PBA,

Có quản lý giá trị điện trở tiếp đất của ghế chống tĩnh điện theo Level
Spec không?
Cái ghế chống tĩnh (Chỉ cái ghế của công nhân sử dụng vật mạch điện)
điện . Trường hợp người thao tác được tiếp đất thì chỉ quản lý điện trở bề
mặt của chất liệu ghế mà cũng cho phép, nhưng xem xét toàn thể trạng
thái quản lý, phán định là việc tiếp đất thiếu quản lý thì không cho phép.

Có xử lý chống tĩnh điện Bag bảo quản PBA, mạch bán dẫn/ IC hay
Chất liệu Bag không?
chống tĩnh điện (Việc quản lý MSL thì thực hiện kiểm chứng hạng mục riêng
biệt)

5 07/10/2019
 Hạng mục Hạng mục kiểm tra

Khi sử dụng những linh kiện mạch bán dẫn, có sử dụng công cụ, cái
nhíp chuyên dụng ESD không?
Chất liệu cái nhíp
- Trường hợp nhíp kim loại thì phá hủy mạch bán dẫn do phóng định
siêu tốc.

Có một công đoạn thực hiện lắp rắp không có quá trình làm trung hòa
Đối sách trung hòa
linh kiện được nhiễm điện ESC trong công đoạn lắp rắp hoặc công đoạn
khi lắp rắp
sau mà có nguy cơ phát sinh ESD không?

Nối đất Ioninzer Kiểm tra thân máy có nối đất hay không

Vệ sinh kim phóng

Trạng thái Cleaning kim phóng điện
điện

Trạng thái Cleaning của Brush chống tĩnh điện(nếu sử dụng), mặt sau
Vệ sinh Bộ lọc
cảu Air Filter/ cửa thông gió Ionizer (Trước khi bôi Solder trong công
Ioninzer, Brush
đoạn SMD, khi đưa vào PCB kiểm tra trạng thái quản lý dị vật của
chống tĩnh điện
Brush chống tĩnh điện)

Có cẳn trở luồng

Khi lắp đặt Ioninzer trong Clean Bench, Ioninzer phải không cẳn trở
không khí sạch hay
luồng không khí sạch
không

6 07/10/2019
 Hạng mục Hạng mục kiểm tra

Trường hợp sử dụng Ioninzer trong phòng sạch thì có ảnh hưởng đến độ
Độ sạch Ioninzer
sạch không?

Có đang quản lý Decay time phù hợp với tình hình công đoạn không?
Decay time

Có được đo Ion Balance để quản lý không?

Ion Balance
- Cần thiết DC Type, khuyến khích AC Type

Có sử dụng đồ cấu thành chất vật mạch điện / thiết bị bằng chất liệu
Chất liệu đồ cấu được xử lý chống tĩnh điện hay không?
thành thiết bị . Belt Convetor , Placon , Pipe, Cover thiết bị,
Jig sửa chữa, v.v.

Quản lý tốc độ và Size Conveying Roller(Placon).

Roller
- Có sử dụng Size đồng nhất hay không, nếu Size khác thì di chuyển với
Slip
đốc độ đồng nhất để không phát sinh Slip.
Giấu điện thế
Lắp đặt Net hoặc Metal Plate được tiếp đất ở chiều cao giữa Conveying
Roller
Roller(Placon) để tối thiểu hóa giá trị D với GND hay không?(LCM)

Air Leak khi hút Khi hút Vacuum loại Panel/ PBA/ IC thì có Air Leak hay không?
chấn không - Chống phát sinh tĩnh điện do ma sát Air

7 07/10/2019
 Hạng mục Hạng mục kiểm tra

Kiểm tra loại công cụ, JIG, thiết bị liên quan sản xuất và sử dụng mạch
bán dẫn / PBA có hiện tượng AC bị rò hay không.
A. Tua vít điện để lắp ráp
B. Tua vít điện của kỹ sư sửa chữ
C. Mũi hàn của kỹ sư sửa chữa
Điện áp bị rò
D. Đầu nối tiếp đất tĩnh điện / nguồn điện của MAIN Line
E. Bộ phận kim loại tiếp xúc Reel linh kiện của Counter linh kiện của
kho vật liệu
F. Bộ phận có thể tiếp xúc PBA/IC, Tool dùng cho việc sửa chữa Main
Line PBA

Máy hàn phải được kết nối với tiếp đất, kiểm tra lệch điện thế và điện
Quản lý máy hàn
trở giữa tiếp đất và mũi hàn.

Trước khi lắp ráp loại PBA thì đo điện áp còn lại của Electrolytic
Điện áp còn lại Condenser dung lượng lớn (C-E).
Condenser - Loại dung lượng / Size lớn trong Electrolytic Condenser như SMPS,
Main PBA.

Thứ tự tiếp xúc chân Pin GND-Power-Signal của JIG kiểm tra / điều
chỉnh
Thứ tự kết nối đầu
- Được Control về mạch điện,(G-P-S-S-P-G)
nối JIG kiểm tra
- Đầu nối GND First in – Last out .
- Không có đầu nối được cung cấp nguồn điện trước khi kết nối.

Cáp dùng cho S/W Down Load và kiểm tra có được quản lý tuổi thọ hay
Quản lý tuổi thọ không?
cáp kiểm tra - Tuân thủ chu kỳ thay , Index, trạng thái thực vật(gài cỗi bộ phận kết
nối)

Kiểm tra có đứt Có ghi chép nội dung kiểm chứng đứt day từ hộp tiếp địa ~ phần đầu
dây nối đất trong vào từng Line~dây tiếp đất từng khu vực trong Line bằng máy đo điện
nhà xưởng hay trở tiếp đất hoặc dây điện dài hay không?
không

Điện trở phần đầu Không có ăn mòn/ hiện tượng tăng điện trở tiếp đất ở phần đầu nối tiếp
nối tiếp đất đất.

Dây tiếp đất thì phải được bố trí với cách bắt vít 1:1 sử dụng bảng nối
Bố trí dây tiếp đất mạch đồng
(1:1) (Tiếp đất chung/riêng biệt đều đồng nhất)

8 07/10/2019
 Hạng mục Hạng mục kiểm tra

Lavel nhận dạng

Phải dán Lavel nhận dạng trên mọi dây tiếp đất
dây tiếp đất

Dây tiếp đất thì có màu sắc Green, được phân biệt giữa tiếp đất cơ thể
Phân biệt màu sắc
con người/ nguồn điện bằng màu sắc không? (Chỉ thực hiện vào 2 loại
dây tiếp đất
tiếp đất)
Bố trí dây tiếp đất
Dây tiếp đất có được kết nối vào ổ cắm nguồn điện chủ yếu công đoạn
chân pin nguồn
không?
điện

Biến hình Ground Có biến hình Ground pin của ổ cắm không?
pin (lỗi uốn cong v.v)

Quản lý sự chênh lệch điện áp AC giữa GND và Neutral của tủ điện

Điện áp giữa N-G
phân phối

Sự chênh lệch giữa Phải quản lý sự chênh lệch điện áp giữa hệ thông của 2 loại tiếp đất với
Ground pin dưới tiêu chuẩn.

Tiếp đất tĩnh điện và tiếp đất nguồn điện được chia.
(Áp dụng luật của quốc gia đó)
Cự lý giữa các chỗ lắp đặt tiếp đất phải được cách tối thiểu 5m.
Chia tiếp đất
- Khi sử dụng tiếp đất chung thì không được có hiện tượng trộn trong
công đoạn.
( Chia ở tủ cấp điện )

Hộp tiếp địa nằm ở vị trí có thể đo hay không?

Hộp tiếp địa . Thông thường lắp đặt ở gần chỗ lắp đặt tiếp đất , lập đối sách đo khi
lắp đặt vào đất.

Bảng biểu thị lắp

Có lắp đặt bảng biểu thị chỗ lắp đặt tiếp đất không?
đặt

Bộ phận kết nối và tấm bố trí dây điện có hiện tượng vít bị tháo hay
Vít hộp đầu nối
không ?

9 07/10/2019
 Hạng mục Hạng mục kiểm tra

Giá trị điện trở tiếp đất tĩnh điện có được đo, ghi và quản lý không ?
. Hơn 2 lần trong 1 năm
. Nếu tiêu chuẩn quản lý tiếp đất của quốc gia đó là tiếp đất chung thì
Giá trị điện trở chấp nhận nhưng xác định là việc đo và quản lý tiếp đất xung, kiểm tra
tiếp đất tĩnh điện cách đo của người phụ trách.
. Kiểm tra bằng tài liệu quản lý đo, rồi khi cần thì đo
. Về tài liệu đo, chỉ chấp nhận tài liệu được quản lý tối thiểu trước 3
tháng.

Có đo / ghi và quản lý giá trị điện trở tiếp đất nguồn điện hay không ?
. Hơn 2 lần trong 1 năm
. Trường hợp tiêu chuẩn quản lý tiếp đất của quốc gia đó là tiếp đất tổng
hợp thì chấp nhận tiếp đất chung nhưng xác định bằng việc đo và quản
lý tiếp đất tổng hợp, kiểm tra cách đo của người phụ trách. kiểm tra tài
Điện trở tiếp đất
liệu quản lý đo, khi cần thì đo và kiểm định, nếu khó đo và quản lý tiếp
nguồn điện
đất tổng hợp do vị trí nhà máy thì kiểm tra vị trí cực tiếp đất tổng hợp
và đo theo phương thức 3 point ở cựl ý cách tối thiểu hơn 10m cũng
chấp nhận.
. Về tài liệu đo, chỉ chấp nhận tài liệu được quản lý tối thiểu trước 3
tháng

Check Sheet quản lý đo điện trở tiếp đất có đúng không?

. Ghi giá trị đo AC bị rò (dưới 10VAC )
Nội dung ghi . Ghi điều kiện nhiệt độ / độ ẩm của ngày đo
. Ghi ngày trời mưa / trời tuyết gần đây
. Ghi người đo, cách đo

10 07/10/2019
 Tiêu chuẩn quản lý

Có sơ đồ tổ chức quản lý hay không?

Kiểm tra sổ quản lý(Có định kỳ ghi lại phù hợp với Spec nội bộ
không?)

. Kiểm tra báo cáo(trên 1 lần/ tháng)

. Nhận số Vendor đối tượng thực hiện Audit bên ngoài và danh
sách Vendor

Giấy tờ quản lý ESD Class

. Sách đào tạo

. Lịch sử đào tạo

. Cần thiết Field Meter/Volt Meter

. Surface resistance meter Electrode(5pound:cần thiết),
2point probe(khuyến khích)
. Cần thiết CPM(Chaerged Plate Monitor)
. Cần thiết máy đo điện trở tiếp đất(Kiểu có 3 đầu dây v.v)
. Cần thiết thiết bị đo điện thế của cơ thể con người
. Phong tốc kế, Particle Counter(Khi vận hành phòng sạch)
. Cần thiết DMM(Digital Multi Meter)
* Trường hợp Vendor, cho phép mượn

Áp dụng Wrist Strap Tester

Áp dụng Shoe Tester

Kiểm tra có phân biện khu vực đeo giày tĩnh điện và giày bình
thường hay không.

11 07/10/2019
 Tiêu chuẩn quản lý

Định kỳ kiểm tra, vệ sinh

Áp dụng thiết bị Cleaning

Cho phép mọi hạng mục dưới

①Cơ bản, phải đeo Wired type
②Trường hợp khó đeo dây tĩnh điện kiểu cố định vì lý do người
thao tác di chuyển v.v, giá trị điện trở bề mặt sàn nhà máy-tay
công nhân phải là <3.5x10E7Ω
( Phải thỏa mãn mội kiểm chứng Peak <100Volts, <3.5x10E7Ω)

0.8x10E6≤ R <1.2x10E6 Ω

Phải tiếp xúc với nhau

Có mặc áo và đeo găng tay tĩnh điện trong công đoạn tương ứng
hay không

Kiểm tra 3 công nhân trở lên

- SMD, Phòng sạch
1x10E5≤Rsleeve to sleeve<1x10E9 Ω
Giá trị dẫn điện ma sát<100Volts
(hoặc 50% khả năng chịu áp lực của vật đối tượng thao
tác( HBM))
Khi giá trị dẫn điện ma sát vượt quá Spec thì Decay time trong
vòng 5 giây
- Công đoạn chủ yếu khác (người sử dụng vật có mạch điện
Main line v.v)
1x10E5≤Rsleeve to sleeve<1x10E11 Ω
Giá trị dẫn điện ma sát<200Volts
(hoặc 100% chịu áp lực của vật đối tượng thao tác( HBM) )
Khi giá trị dẫn điện ma sát vượt quá Spec thì Decay time trong
vòng 5 giây

12 07/10/2019
 Tiêu chuẩn quản lý

Có sợi tóc bị chạm vào sản phẩm hay vai hay không

℃ : 18≤Nhiệt độ≤28 độ
( Process được Open những linh kiện nhạy cảm đối với tĩnh điện
thì phải nằm trong Spec toàn nhà máy và hiện trường sản xuất
khác như Main v.v thì phải nằm trong Spec tự quản lý)

Độ ẩm tương đối : 40≤Độ ẩm≤60%

(Công đoạn lắp rắp ngoài SMD v.v 30≤Độ ẩm≤60%)

- Có già cỗi hay không

- Kiểm chứng tính năng phần bị già cỗi
. Điện trở bề mặt 1x10E5≤Rs<1x10E9 Ω
. Dẫn điện ma sát 100Volts

Đo kiểm 2 vị trí trở lên Mat chống tĩnh điện

. 1x10E5≤Rtg<1x10E9 Ω
. Lượng nhiễm điện sản phẩm<100Volts

Đo kiểm 2 vị trí trở lên Mat chống tĩnh điện

. 1x10E5≤Rtg<1x10E9 Ω
. Lượng nhiễm điện sản phẩm<100Volts

Trạng thái nối đất của Tile chống tĩnh điện(tối thiểu 1 vị trí)
. Công đoạn bình thường như công đoạn Main v.v :
1x10E5≤Rtg<1x10E9 Ω
. Công đoạn chủ yếu như SMD.PBA,LCD :
1x10E5≤Rtg<1x10E7 Ω

Kiểm chứng tính kết nối tiếp đất phần dưới Tile chống tĩnh điện
(Tối thiểu đo 2 vị trí)

. Công đoạn bình thường như công đoạn Main v.v :

1x10E5≤Rpp<1x10E9Ω
. Công đoạn chủ yếu như SMD.PBA,LCD :
1x10E5≤Rpp<1x10E7 Ω

13 07/10/2019
 Tiêu chuẩn quản lý

Kiểm tra Spec quản lý

① Có thể kiểm tra Level theo từng llinh kiện(kiểm tra những linh
kiện có Level cao nhất)
② Kiểm tra tiêu chuẩn quản lý nhà máy (Process Đầu vào-Tái sử
dụng)
③ Kiểm tra Lavel dán
④ Quản lý duy trì hộp khử hơi nước v.v (dưới 10%)

Quy định spec phán định vật tiếp cận là 10 kV/m(IEC 61340-5-1)
. Kích cỡ nó trong vòng 100cm thì trong vòng 10,000V
. Trong vòng 50cm, trong vòng 5,000V
. Trong vòng 30cm, trong vòng 3,000V
. Trong vòng 10cm, trong vòng 1,000V
. Trong vòng 1cm, trong vòng 100V hoặc 50% khả năng chịu áp
lực tối thiểu

1x10E5≤Rs<1x10E9 Ω

1x10E5≤Rinnertoouter<1x10E9 Ω

Rs<1x10E5 Ω

- Kiểm tra 2 cái trở lên theo từng loại

. 1x10E5≤Rs<1x10E9 Ω
. Low Charging Bag, Tray hiện có thì cho phép sử dụng đựng vào
hộp chống tĩnh điện

. Giá trị nhiễm điện ma sát bên trong Box<200Volts

(hoặc mức độ 100% khả năng chịu áp lực của linh kiện chịu áp
lực tối thiểu)
1x10E5≤Box Giá trị điện trở bề mặt bên ngoài <1x10E9 Ω
. Test tính năng Shield cảu Box : Điện thế cảm ứng điện nạp <
100Volts
(hoặc 50% khả năng chịu áp lực CDM linh kiện bảo quản)

14 07/10/2019
 Tiêu chuẩn quản lý

Tiêu chuẩn Rs<1x10E9Ω

. Trường hợp là 1x10E9ΩRpp≤1x10E11Ω
Cần kiểm tra giá trị nhiễm điện ma sát<200Volts
(hoặc 100% khả năng chịu áp lực của linh kiện đựng)
. Trường hợp sử dụng Pallet có chất không chống tĩnh điện, thực
hiện kiểm chứng tính năng Shielding Box (Điện thế cảm ứng điện
nạp<100Volts)
(hoặc 50% khả năng chịu áp lực CDM linh kiện bảo quản)

1x10E5≤Rs<1x10E9 Ω
Giá trị nhiễm điện ma sát<200Volts
(hoặc 100% khả năng chịu áp lực linh kiện đựng)

Cần áp dụng đối sách chống tĩnh điện

. Hòn tiếp đất kiểu Wire phải nặng để được tiếp vào đất hoàn toàn
(khuyến khích sử dụng hình thùng tròn ngắn)
. Khi áp dụng bánh xe chống tĩnh điện thì phải áp dụng tối thiểu 2
cái trở lên theo từng xe đẩy
. kiểu hình Chain thì giảm 1 điểm(có nguy cơ phát sinh đứt dây)

Thực hiện đo kiểm 5 cái xe đẩy trở lên(Giảm 1 điểm từng 1 cái)
. 1x10E5≤Rworktabletofloor<1x10E9 Ω
. Không có đáy dẫn điện thì thực hiện đo kiểm trên Tile chống
tĩnh điện nhưng cũng cần lưu ý điện trở bề mặt của Tile chống
tĩnh điện
. Trường hợp Spec out, đo kiểm sủ dụng đáy dẫn điện (Trước hết,
loại bỏ Noise điện trở đáy sử dụng Sus, Mat chống tĩnh điện, lớp
dẫn điện màu đen rồi mới thực hiện đo kiểm)

1x10E5<Rback/hip cushion to tile<1x10E9 Ω

Trường hợp chỉ quản lý chất liệu cái ghế thì kiểm tra trạng thái
tiếp đất của công nhân
(hãy tham khảo hạng mục số 3-12)

Kiểm tra 2 cái trở lên theo từng loại

. Giá trị nhiễm điện ma sát Low Charging Layer bên trong Bag
<100Volts
(hoặc 50% khả năng chịu áp lực CDM linh kiện bảo quản)
. Giá trị nhiễm điện ma sát Low Charging Layer bên ngoài Bag
<1x10E11 Ω
. Kiểm chứng có sheild của Layer bên trông Bag hay không.
: Kiểm tra thông số kỹ thuật(tài liệu) sản xuất của Vendor sản
xuất, tỷ lệ Sheild năng lượng phải là như sau( PBA PE
Bag<250nJ, linh kiện<50nJ)
. Test tính năng sheild Bag chống tĩnh điện: Điện thế cảm ứng
điện nạp< 100Volts
(hoặc 50% khả năng chịu áp lực CDM linh kiện bản quản)
. Kiểm chứng về lỗi ngoại quan Bag : khi có lỗi ngoại quan như
Bag bị rách, bị thủng v.v thì Spec out
15 07/10/2019
 Tiêu chuẩn quản lý

. Phần tiếp xúc với linh kiện phải là chất chống tĩnh điện
(1x10E5≤Rpp<1x10E11 Ω)
. Nguyên tắc hay đánh giá đo giá trị điện trở bề mặt thì cho phép
đo giá trị nhiễm điện ma sát nữa
. Giá trị nhiễm điện ma sát dưới 100Volts(hoặc 50% khả năng
chịu áp lực CDM linh kiện sử dụng)
. Trường hợp có lỗi lớp Coating chống tĩnh điện bị bong ra thì
giảm 1 điểm
Nhiễm tĩnh điện sản phẩm trong theo từng công đoạn (ESC:dưới
100Volts)
Kiểm tra trạng thái(hoặc 50% khả năng chịu áp lực CDM linh
kiện tương ứng)
. LCD : Loại bỏ đóng gói sau khi đầu vào, trước sau dán Tape bảo
vệ v.v
. PBA : Loại bỏ đóng gói sau khi đầu vào, thực hiện đo ESC từng
công đoạn SMD, PBA
. Main : Vật Injection kết hợp với vật mạch điện v.v
. Để ý đến việc che đậy điện thế rồi thực hiện đo
: Thực hiện đo vật đối thượng đo kiểm ở độ cao bàn thao tác,
không được đo trong trạng thái đặt trên bàn thao tác (Thực hiện
đo cách 15cm tối thiểu từ sàn thao tác)
Giá trị điện trở tiếp đất(Đo điện trở giữa nguồn điện và phần nối
đất thiết bị) <2 Ω

Kiểm tra sổ quản lý có làm vệ sinh 1 lần trở lên/ tuần không.
Trạng thái vệ sinh hiện trường

Kiểm tra sổ quản lý vệ sinh có làm vệ sinh 1 lần trở lên/ tuần
không
Trạng thái vệ sinh hiện trường(khi sử dụng Gas Ni-tơ để quản lý
phòng sạch thì không cần Filter)

Lắp đặt Ioninzer vào vị trí không cẳn trở tối đa luồng không khí,
nhờ đó không có sự chạm giữa luồng không khí sạch và Ioninzer,
không ảnh hưởng đến Decay time hoặc số lần thông gió, luồng
không khí sạch.
. Trong Clean Bench sử dụng Room Ioninzer thì tốt

16 07/10/2019
 Tiêu chuẩn quản lý

Khi Đo số hạt bụi ở vị trí vật đối thượng chống tĩnh điện của
Ioninzer bằng Particle Counter, số hạt bụi kích cỡ tiêu chuẩn
quản lý(CT điện tử thì bình thường quản lý với 0.5um) không
cao hơn số hạt bụt trong không khí trung bình trong phòng sạch
tương ứng

. Số hạt bụi trong không khí trung bình trong phòng sạch : Khi đo
hạt bụi trung bình ở một nơi công nhân hay đi lại(người đánh giá
chỉ định), một nơi có độ sạch cao(người bị kiểm tra chỉ định)
trong phòng sạch đồng nhất, thực hiện đo ở vị trí cao 1.5m từ mặt
đáy mà trong khi đo công nhân tiếp cận vào vị trí trong vòng 2m
thì tái đo kiểm.

. Trong phòng sạch, phải quản lý chặt chẽ vệ sinh các kim phóng
điện, Filter. Khuyến khích sửd ụng Ioninzer phát sinh bụi ít như
một Ioninzer được lắp high efficiency particulate air filter

Spec : Trong vòng 5 giây(1000 → 100Volts)

. Bar type thì đo 2~3 vị trí trở lên theo độ dài, kiểm tra theo từng
kim phóng điện có phát sinh vấn đề hay không
. Nếu có nguy cơ phát sinh điện áp dư thì phải có đối sách
Đo tất cả +,- nhiễm điện)

Dưới ±35V

Đánh giá lượng nhiễm điện ma sát

. Tiêu chuẩn bộ phận tiếp xúc vật mạch điện : Dưới
100Volts(hoặc 50% áp lực bên trong CDM của linh kiện quản lý
áp lực bên trong.
. Tiêu chuẩn bộ phận không tiếp xúc vật mạch điện : dưới
200Volts(hoặc 100% áp lực bên trong CDM của linh kiện quản lý
áp lực bên trong

Size và Speed đồng nhất

Được lắp đặt GND Palte or Net ở phần dưới

Không có Air Leak do phần hút Nozzle bị mài mòn, dị vật, xước,
v.v..

17 07/10/2019
 Tiêu chuẩn quản lý

Điều chỉnh xuống theo điện thế chuyển động IC sử dụng AC 1V

↓, cho phép đo đơn giản, nếu quá mức tiêu chuẩn quản lý thì đo
lại bằng đầu nối tiếp đất được kiểm định để xác định cuối.

- Điện trở giữa mũi hàn ~ CPG : dưới 10ohm

- Sự chênh lệch điện thế giữa mũi hàn ~ CPG : dưới 20mV

Dưới DC 5V

Đầu nối GND First in – Last out .

Trong tiêu chuẩn làm JIG phải ghi nội dung thứ tự / vị trí tiếp xúc
Pin . (Trong trạng thái Stanby được cung cấp nguồn điện là
không được, phải kiểm tra tối thiểu 2 chiếc)

Phải dán nhãn số lần sử dụng / chu kỳ thay,

không được có lỗi ngoại quan (hỏng, ô nhiễm, già cỗi, dị vật dẫn
điện.

Thực hiện hoạt động kiểm chứng 2 lần/ năm

. Check List
. Bản vẽ tiếp đất(Bên trong nhà máy)
. Kiểm tra 1 Line bằng Sample : R<1Ω

. Giá trị điện trở giữa 2 đầu nối tiếp đất : dưới 0.2Ω
. Kết quản kiểm tra bằng mắt thường : Không có phần bị ăn mòn

Được bố trí 1:1 trên bảng đồng

Không có kẹp vỏ bọc, hiện tượng lỏng

18 07/10/2019
 Tiêu chuẩn quản lý

Dán Lavel nhận dạng

Có thể phân biệt được thì OK(Dán Lavel nhận dạng loại nối đất
trên dây tiếp đất)

Phải được kết nối

Không có biến hình, ăn mòn

Đo điện áp giữa N và G bằng AC Volt Meter

: Quản lý điện áp danh định dưới 5% (quản lý 110V-5.5V, 220V-
11V)

- Sự chênh lệc điện áp giữa 2 loại tiếp đất : dưới 0.6V

Chia riêng biệt

Không bị trộn ở công đoạn.

Lắp đặt hộp

Lắp đặt bảng biểu thị vị trí

Không bị tháo

19 07/10/2019
 Tiêu chuẩn quản lý

10Ω ↓
(Tiếp đất chung được khuyên 2Ω↓)
Máy đo điện trở tiếp đất được khuyên phương thức 3 point

Loại 2 : 150/I ↓
( I : 1 Grounding Current)
Max 25Ω ↓
Loại 3 : 100Ω ↓
(Khuyên 2Ω↓ tiếp đất tổng hợp)
Máy đo điện trở tiếp đất được khuyên phương thức 3 point

Bao gồm tất cả

(Giá trị đo AC bị rò 10V ↓,
nhiệt độ/độ ẩm,trời mưa / tuyết nhiều,
người đo, v.v.)

20 07/10/2019
