Page 1 of 28

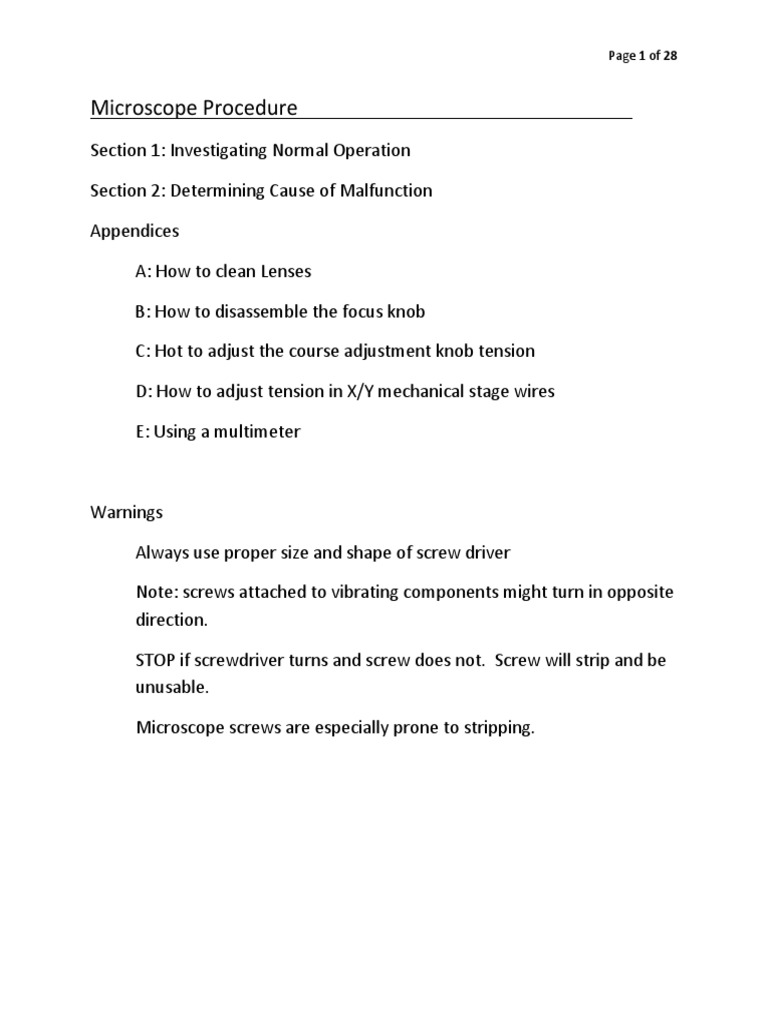

Microscope Procedure
Section 1: Investigating Normal Operation

Section 2: Determining Cause of Malfunction

Appendices

  A: How to clean Lenses

  B: How to disassemble the focus knob

  C: Hot to adjust the course adjustment knob tension

  D: How to adjust tension in X/Y mechanical stage wires

  E: Using a multimeter

Warnings

  Always use proper size and shape of screw driver

Note: screws attached to vibrating components might turn in opposite
direction.

STOP if screwdriver turns and screw does not.  Screw will strip and be
unusable.

Microscope screws are especially prone to stripping.


 Page 2 of 28


Section 1: Investigating Normal Operation
In this section you will observe and familiarize yourself with the operation of a working
microscope in order to better locate broken parts of malfunctioning machines.

Getting started
a. Gather necessary tools
i. Operation and/or service manuals
ii. Lens paper
iii. Lens cleaning solution
iv. Screwdriver set
v. Allen wrenches
vi. Pliers
vii. Multimeter
viii. Reference slide set
ix. Resolution target
x. Crosshair Reticle
b. Find and Identify Major Components Shown in Pictures Below


 Page 3 of 28


Step 1: Overall Function: Observing Specimen
In this section you will make sure the microscope can be used to clearly magnify an image to
40X, 100x, 400x, and 1000x its size.

a. Procedure
a. Plug in microscope
b. Flip on/off Switch to  “I”
c. Place specimen on the stage (using cover glass: appendix A)
i. Rotate coarse adjustment knob counterclockwise to fully lower stage
ii. Open the bow‐shaped lever
iii. Slide specimen onto stage
iv. Use X‐axis and Y‐axis to move stage
d. Engage the 4X objective
e. Ajust aperture iris diaphragm so number of objective being used faces the front
f. Bring specimen into focus
i. rotate coarse adjustment knob clockwise to bring the specimen as close
to the objective as possible
 Page 4 of 28


ii. From there continue to adjust until focus is clear
iii. Rotate fine adjustment knob for precision focus
g. Adjust aperture iris diaphragm
b. Check:
a. Light comes on (light intensity adjustment knob may need to be turned)
b. Specimen is seen clearly with no smudges
i. If not make sure adjustment knobs can bring specimen into focus
c. Function of 4X‐100X objectives
i. IMPORTANT: FOLLOW DIRRECTIONS BEFORE FOR USING 100X
OBJECTIVE
1. Start with 4x‐40x first
2. Before engaging immersion objective place a drop of oil onto
specimen
3. Engage the 100x objective
a. Make sure oil is free of bubbles
4. Use ONLY fine adjustment knob to focus
5. After use remove oil from objective front lens using lens paper
and lens cleaner.
ii. Be sure to adjust the aperture iris diaphragm

Step 2: Checking light source
In this step you will check if the light source is working and check that all electrical connections
around the light source are functioning properly.

a. Check external power source
b. Plug in microscope
c. Flip on/off switch to “I”
a. Make sure light can be seen
d. Turn light intensity adjustment knob
a. Make sure light intensity increases moving from 1‐6
e. Check electrical components
a. Carefully tilt microscope on its back
b. Remove 11 screws on bottom plate
i. KEEP TRACK OF WHERE EACH SCREW GOES. They are not all the same.
c. Remove silver cover
 Page 5 of 28


d. Disconnect circuit board from light intensity adjustment knob


e. Check connection between power source and power switch


 Page 6 of 28


f. Check function of power switch


i. Switch power switch to “OFF”
1. Ensure there is no connection between the two power switch
leads
ii. Switch power switch “ON”
1. Ensure there is a connection between the two power switch
leads
g. Ensure wires to LED make electrical connection with circuit board


 Page 7 of 28


h. Check connection of resistors
i. That there is none for resistors above 100ohms
ii. That there is a connection for resistors less than 100 ohms
i. Check connection of capacitors (that there is none)
j. Check connection of diodes (that there is none)
f. Skip to Step 4 d. e.: collector lens and frosted glass
a. Note: So you don’t have to open the bottom cover again
g. Replace circuit board and bottom cover
a. Reconnect circuit board to light intensity adjustment knob
i. Make sure knob does not hit microscope when turned
b. Reattach black box with LED to silver cover first (2 screws)
c. Replace bottom 2 screws that attach to circuit board next
d. Replace remaining 2 screws that attach to circuit board
e. Replace remaining 5 screws

Step 3: Checking resolution of objectives
In this stop you will determine the resolution of the different objectives and ensure the
resolution has not been compromised.

a. Place resolution target on stage
b. For each objective 4x‐100x:
a. Locate the largest group of bars that cannot longer be seen clearly
b. Record the group number and element number of this set of bars

i.
ii. Group numbers are the numbers on top of the bars
 Page 8 of 28


iii. Elements are the numbers on the sides of the bars
iv. For example the top left set of bars is group:0, Element: 2
c. Determine the resolution
i.

ii.
d. Ensure that
i. 4x=3.36microns
ii. 10x=1.34 microns
iii. 40x=.52 microns
1.
iv. 100x=.27 microns

Step 4: Checking for dirt or smudges on lenses
In this step you will make sure all of the lenses are clean and determine the location of any
blemishes on the lenses.

Note: always hold lenses by edges or surrounding casing.

a. Close aperture iris diaphragm
b. Observe specimen through the eye piece
 Page 9 of 28


c. Follow guide bellow to determine location of dirt/smudge


a. Note :stopped down means closed
b. Note:  if dirty portion cannot be identified, assume internal lens and prism are
contaminated
d. Removing and checking lenses: if diagram above does not help you can always check
lenses individually
note: look at lenses through light and at an angle to better see dirt
a. Eye pieces
i. Remove two screws at base of each eyepiece
 Page 10 of 28


ii. Note: hold eye piece while unscrewing screw, eye piece will fall


iii. Check for dirt or smudges
iv. Replace eyepieces
b. Prism
i. Loosen observation tube clamping knob


ii. Lift prism housing up and off of the microscope base
1. Place upside‐down so lens does not touch surface of table
iii. Check lens for dirt or smudges
iv. Replace prism housing
c. Objectives
i. Check outer lenses of objectives for dirt or smudges

d. Condenser lens
 Page 11 of 28


i. Loosen silver knob under stage


ii. Lower condenser all the way using black knob under stage
iii. Gently pull condenser downward until it detaches
iv. Check for dirt or smudges
v. Replace condenser
e. Collector Lens and frosted glass (from Step 2)
i. Remove 11 screws on underside of microscope (if not already done)
ii. Remove silver bottom cover (if not already done)
iii. Remove collector lens cover
1. 3 screws
iv. Check collector lens and frosted glass for dirt or smudges
v. Replace collector lens cover (3 screws)
vi. Replace silver bottom cover
1. Reattach black box with LED to silver cover first (2 screws)
2. Replace bottom 2 screws that attach to circuit board next
3. Replace remaining 2 screws that attach to circuit board
4. Replace remaining 5 screws



Step 5: Checking stage‐objective alignment
In this step you will make sure the condenser lens and objectives are aligned by adjusting the
stage position.

a. Turn microscope on
b. Look through eyepieces
c. Ensure there are no shadows around the edges of the field of view
a. If there are
i. Adjust stage
 Page 12 of 28


1. loosen screws that attach plane stage to microscope


2. Move stage around until inline with objectives
3. Tighten screws
ii. Check objective positions
1. Make sure objectives lock into place
2. If they do not:
a. Locate two screws and silver bracket on bottom left
side of objectives


b. Ensure they are tightened

Step 6: Checking stage
In this step you will check that the mechanical stage can move in both the X and Y direction and
that the whole stage can move up and down.

a. Coarse and fine adjustment knobs
 Page 13 of 28


a. For both knobs:
i. Turn counterclockwise
1. Ensure stage moves down
ii. Turn clockwise
1. Ensure stage moves up
iii. Ensure knob turns smoothly
1. If it does not parts may need to be greased
2. See Appendix C
b. Check if stage falls down spontaneously
i. tighten coarse adjustment tension (appendix D)
c. Check if coarse adjustment knob is difficult to turn
i. Loosen coarse adjustment tension (appendix D)
b. Check that stage moves smoothly in both X and Y directions
a. Adjust X/Y wires (appendix E)
c. Remove mechanical stage

a.
 Page 14 of 28


d. Remove three screws on underside of stage and remove plane stage


a. Ensure there is no visible damage to underside of stage
b. Ensure both the silver and black knob can turn freely
e. Replace stage
f. Ensure objectives and stage are aligned (from step 7)
g. Specimen holder
a. Check for visible damage
b. Ensure bow‐shaped lever can move freely

Step 7: Checking image backlash
In this step you will make sure the mechanical stage moves smoothly and remains stationary
after adjustment.
 Page 15 of 28


Step 6: Checking condenser and aperture iris diaphragm
In this step you will make sure the beam of light entering the objectives can be narrowed or
widened with the aperture iris diaphragm.

a. Loosen silver knob under stage


 Page 16 of 28


b. Lower condenser all the way using black knob under stage
c. Gently pull condenser downward until it detaches
d. Turn aperture iris diaphragm
a. Ensure metal sleeves move smoothly and evenly cover lens
b. Ensure light hole is smallest when 4x10x faces the front
c. Ensure light hole is largest when 100x faces the front
e. Replace condenser
a. Fully tighten silver knob

Step 8: Checking eye piece and diopter adjustment ring
In this step you will check that the eyepieces are in alignment and that the left eyepiece can
adjust up and down to compensate for differences in the users eyes.

a. Check alignment of eyepieces
a. Inserting reticle
i. Remove right sleeve of eye piece (not the whole eyepiece)
ii. With eyepiece still attached to base, unscrew two small Allen screws
on side of eyepiece


 Page 17 of 28


iii. Unscrew black holding ring (note: the holding ring may be in the other
eyepiece)


iv. Place crosshair reticle onto ledge inside eyepiece
v. Screw back in the holding ring
vi. Reattach the eyepiece to the base on the microscope
b. Place specimen on stage
c. Set interpupillary distance to about 62mm


 Page 18 of 28


d. Looking through the right eye align the center of the crosshair with a single
(easy to find) point on the specimen


e.  Switch the crosshair reticle and the holding ring to the left eyepiece sleeve
i. (DO NOT MOVE THE STAGE or the screws attaching the right eyepiece
to the microscope)
ii. Follow same procedure for inserting reticle
iii. If center of crosses are aligned the left/right alignment is correct
iv. If not the left eye piece needs adjusting

1.


 Page 19 of 28


2.



3.
b. The diopeter
a. Turn the left eyepiece
b. Ensure the eyepiece moves up and down
c. Examine the Mechanism
i. Remove left eyepiece from base
1. 2 screws at base of the microscope
 Page 20 of 28


ii. Remove flathead screw on the side of the eyepiece


iii. Remove two Allen screws on side of the eyepiece


iv. Lift the cover with dashes drawn on off of eye pice base
 Page 21 of 28


v. Unscrew rotation mechanism


1. Ensure rotation is smooth
d. Replace eyepiece

Step 10: Close and test

a. Replace all components
b. Ensure all components are aligned and clean
c. Retest overall function (step 1)


Section 2: Determining Cause of Malfunction
In this section you will troubleshoot and fix malfunctioning devices. Using what was collected from
Section 1 and the five steps of troubleshooting, determine the damaged part(s) of the device. You will
rotate between three machines with different problems.

Instructions:

 Read background of the device
 Go through 5 steps of troubleshooting
 Locate damaged part(s)
 Confirm choice with TA
 Replace damaged part(s)
 Reconnect machine and check overall function (step 1)
 Check and fix eyepiece alignment (step 7)


 Page 22 of 28


Appendix
note: only carry out steps in appendix A‐D during troubleshooting section

A. How to Clean Lenses
a. Wear gloves
b. Steps
1.  Use clean‐air duster to remove larger dust particles


2. Use provided solvent and lens paper
1. Wipe SLOWLY
2. Clean EDGES first
3. Put back mounted position immediately after cleaning
c. Post air‐duster techniques
1. Drag and Drop Technique for unmounted optics (reticle, resolution target)
1. Place optic on lens tissue
2. Lay another piece of unfolded lens paper over optic
3. Place drop of solvent on top lens paper
4. Drag top lens paper over optic slowly


 Page 23 of 28


2.  Brush Technique for mounted optics (eyepiece, condenser, objectives, inner
lenses, and collector lens)
1. Wrap a lens paper around the soft edge of a cotton swab.
2. “Paint” the optic perimeter and sweep across center of optic
3. Use a continuous motion
3. Wipe Technique for cleaning stubborn stains
1. Fold lens paper so fold is as wide as the optic
2. Grip paper with gloved fingers
3. Apply uniform pressure on optic edge



 Page 24 of 28


B. How to disassemble the focus knobs


a. Disable fine adjustment knob assemble (A) and (B) by turning in directions of arrows
b. Remove the spring washers (C) and (D)
c. Remove the fine shaft mount (E) with a wrench while holding the coarse adjustment
knob (F)
d. Pull out the tension ring (J) while holding the convex part using pliers
e. Place grease where indicated in figure
f. Reassemble in reverse order
C. How to adjust coarse adjustment knob tension


a. Insert a flathead screwdriver into (2)
 Page 25 of 28


b. Hold one of the coarse adjustment knobs to keep it in place
c. Rotate clockwise to increase tension
d. Rotate counterclockwise to reduce tension
D. How to adjust the tension in X/Y mechanical stage wires

a.
 Page 26 of 28


b. X‐tension wire


 Page 27 of 28


c. Y‐tension wire


E. Using a Multimeter
a. To test connectivity

1. Set dial to alarm setting
2. Meter will beep if circuit is complete
3. Test by touching the red and black probes together
 Page 28 of 28


b. To test voltage

1. Set meter to AC or DC setting
2. Touch probes to opposite sides of voltage being tested
c. To test Resistance

1. Set meter to ohms
2. Touch probes to either side of capacitance being measured
3. Note the units if applicable
