1.

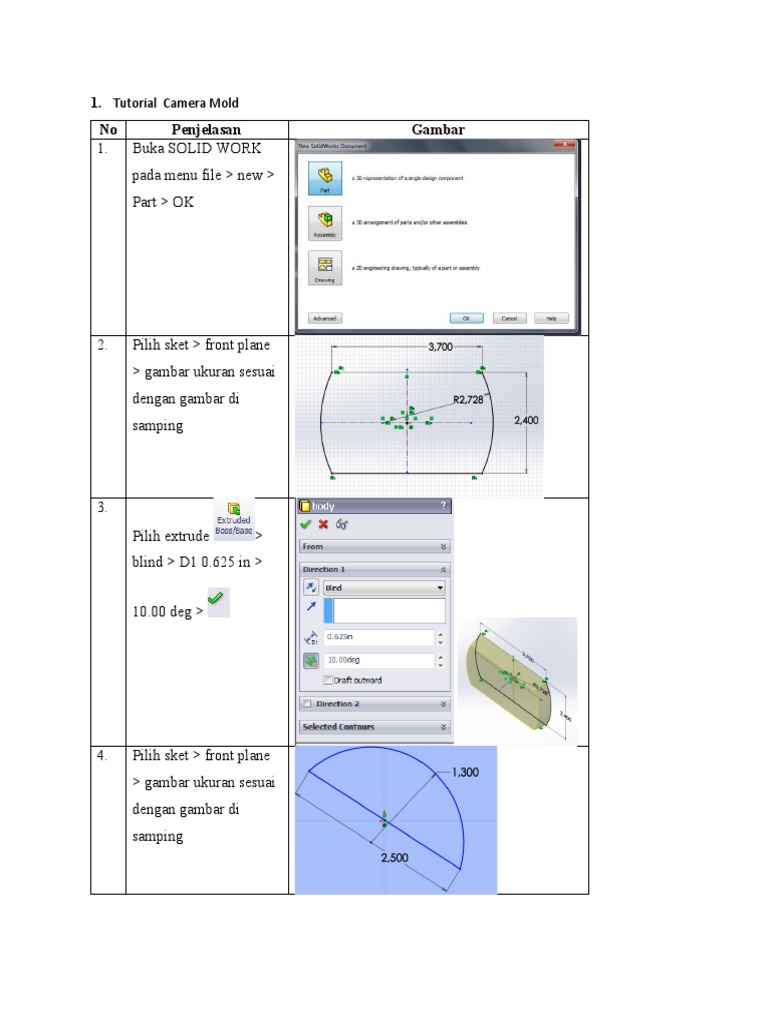

Tutorial Camera Mold

No Penjelasan Gambar
1. Buka SOLID WORK
pada menu file > new >
Part > OK

2. Pilih sket > front plane

> gambar ukuran sesuai
dengan gambar di
samping

3.
Pilih extrude >
blind > D1 0.625 in >

10.00 deg >

4. Pilih sket > front plane

> gambar ukuran sesuai
dengan gambar di
samping
5.
Pilih revolve >
klik axis of revolution
line 2 > blind > 180 deg

>

6.
Pilih Filed > r =

0.125 in >
7.
Pilih Filed > r =

0.5 in >

8. Pilih sket > klik pada

benda > gambar ukuran
sesuai dengan gambar di
samping
9.. Pilih extruded cut

> d= 0,125 in ,

blind >

10.
Pilih Filed > r =

0.375 in >
11.
Pilih Filed > r =

0.25 in >

12. Pilih sket > klik pada

benda > gambar ukuran
sesuai dengan gambar di
samping

13.
Pilih extrude >
blind > D1 0.075 in >

10.00 deg >

14.
Pilih Filed > r =

0.25 in >
15.
Pilih Filed > r = 0.

5 in >

16
Pilih Filed > r = 0.

25 in >
17.
Pilih Filed > r = 0.

25 in >
18 Pilih sket > klik pada
benda > gambar ukuran
sesuai dengan gambar di
samping

19 Pilih extruded cut

> d= 0,250 in ,

blind >
20
Pilih Filed > r = 0.

5 in >

21 Pilih sket > klik pada

benda > gambar ukuran
sesuai dengan gambar di
samping
22 Pilih extruded cut

> d= 0,250 in ,

Through All >

23
Pilih shell >
face 1, face 2, face 3 >

D1= 0,040 in >

24 Pilih sket > klik pada
benda > gambar ukuran
sesuai dengan gambar di
samping

25
Pilih extrude >
blind > D1 0.125 in >
10.00 deg > direction 2,

up next >
26 Pilih sket > klik pada
benda > gambar ukuran
sesuai dengan gambar di
samping

27 Pilih extruded cut

> D1= 0,03 in ,

35 deg >
28 Pilih Mold Tools >

Scale > uniform

scaling 1.05 >

29 Pilih Parting Lines

> face 1 > A= 1

deg > edge (1-9) >

30 PilihShut off surface
>ed

ge (1 - 12 ) >
31 Pilih Parting suface

> parting
surface 0,250 A=30 deg

>
32 Buat plane > 0,25 in >
33 Pilih sket > klik pada
plane > gambar ukuran
sesuai dengan gambar di
samping

34 Pilih Tool spilit

> D1= 0.5
in , D =2 in > interlock
surface > A= 45 deg >
core = shutt off surface
1 > cavity = shutt off
surface 2 > parting
surface = parting

surface 1 >
35 Pilih Data Migration

> bodies to
move /copy = tooling
spilt 1 > rotate edge 1 >

A= -90 deg >

36 Pilih Data Migration

> bodies to
move /copy = tooling
spilt 1 > rotate edge 1 >

A= -60deg >
2. Mengubah Part Solid ke MasterCAM
No. Penjelasan Gambar
1. Buka file solid gambar
yang sudah jadi > hapus
body yang tidak
digunakan > hanya
cavitynya saja.

2. Pilih save as

> pilih
file as type = IGES >
SAVE
3. Buka Matercam > pilih

open file yang

disave tadi > buka file as
type = IGES > open

4. Hapus bagian yang tidak

terpakai > lihat gambar
di samping
5. Blok benda kerja >

xform rotate >

move > sudut 180 >

6. Klik Fn + F9 atau F9
saja > blok benda kerja
> geser dengan
menggunakan xform

transate > move >

from to +1
arahkan kebagian tengah

>
7. Plilih machine Type >
Mill > machines 3

8. Klik kanan > mill

tollpaths > surface mill >
finish > paralel

9.. Blok benda kerja > enter

> > Select lybrary

tool > pilih endmiil flat

1.25 > > finish

paralel parameter >

10. Pilih select operation >
regenerate all selected
operation > verify all
selected operation >
machine (lihat proses

pemakanan benda) >
