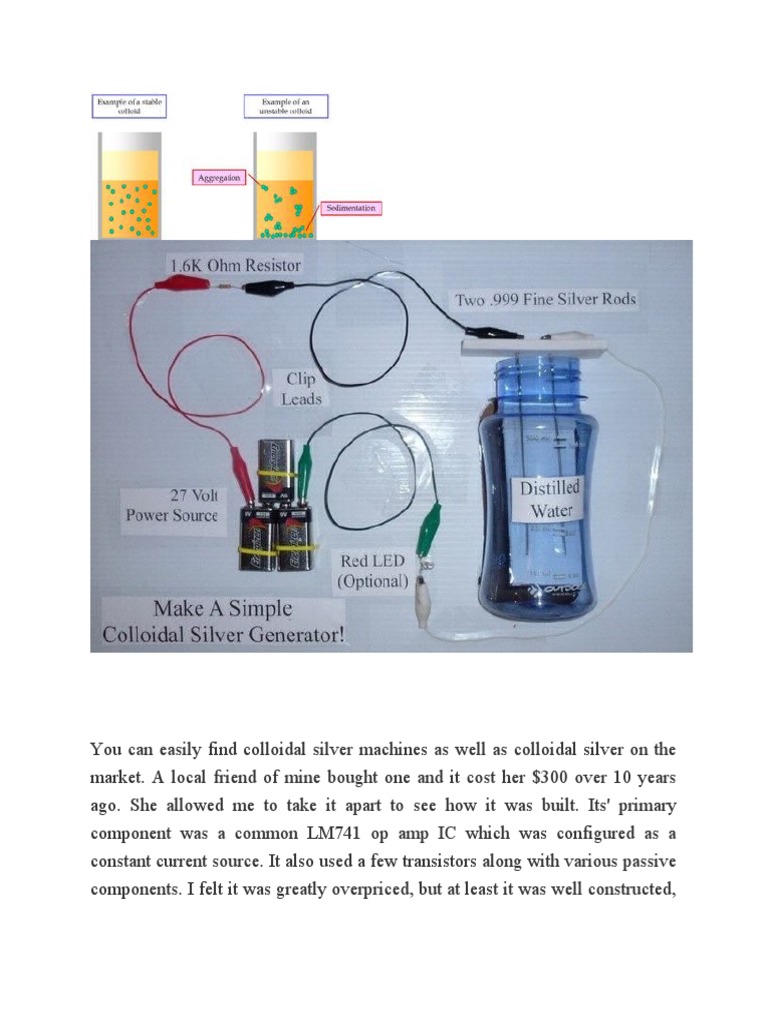

You can easily find colloidal silver machines as well as colloidal silver on the

market. A local friend of mine bought one and it cost her $300 over 10 years
ago. She allowed me to take it apart to see how it was built. Its' primary
component was a common LM741 op amp IC which was configured as a
constant current source. It also used a few transistors along with various passive
components. I felt it was greatly overpriced, but at least it was well constructed,
far better than many on the market that rely on you timing the process to
determine the PPM (parts per million) potency.

The Design
I designed this "CS Generator" with 3 primary concepts in mind: 1) It must use
a very controlled amount of current for electrolysis, 2) It must provide a way to
circulate the solution during production and 3) It must shut off automatically. I
had just moved, and most of my supplies and tools were still packed away, so
the construction is not the best example of my work. Nevertheless it has served
me well over the years and I suspect it will for the rest of my life.

Here is the schematic and PCB artwork for the design:

Q1, R1, R2, R5, D1, D2 and P1 form the constant current source. The amount of
the current is determined by the values of R2 and R5 which set the maximum
possible current. Potentiometer P1 is adjusted to vary the current, which
controls the rate of electrolysis.

IC1, Q3, P2, R5, R6 comprise the monitoring and shut off functionality. The
open collector LM311 compares the voltage on the non-grounded silver
electrode which reflects the conductivity of the solution and thus the
concentration of silver in it. Resistor R5 pulls pin 7 of IC1 up to near the supply
voltage when the comparator is off and R6 provides a small amount of negative
feedback to prevent oscillation during sw itching.

Once the voltage on pin 2 of IC1 goes more positive than the reference voltage
on pin 3, set by potentiometer P2, the comparator turns on bringing pin 7 to
ground, turning off the constant current source. This also causes the cathode of
LED2 to swing negative to light the "Complete" LED, as well as turning off
transistor Q3 which disables the stir motor and "Active" LED1. Diode D3
protects Q3 from any back EMF "kickback" that may be produced by the
inductance of the stir motor. Capacitor C1 filters any noise that might trigger
premature completion.
The stir "motor" is a little vibrator device I pulled from an old cell phone. It's
the little round thing dangling between the two electrodes by a very flexible
wire, and helps to circulate the solution while electrolysis is underway. You can
actually see the wire is blurry in the picture of the electrodes.

You can see the internals here on the right:

Here is a closeup of the silver electrodes. I cut a .9999 pure silver round in half
and drilled a small hole in each to attach the wire leading up to the control box. I
sealed everything with plumber's goop. BTW, that's actually a brand name if
you didn't know, and works very well, but you should use it with good
ventilation as the fumes are very pungent and toxic to breathe.
I also added two test points I can measure the shutoff threshold and solution
voltage near the power connector. I used a "wall wart" power supply from an 18
volt Harbor Freight Tools cordless drill which I modified to add filtering and
provide the yellow and white leads to power the generator. I never got around to
adding a proper connector for the power, which is why diode D4 was added in
case I plugged the power connector on wrong.

I calibrated my unit in terms of the PPM strength of the solution it produces

against my friends unit. The red marks can be seen on the current adjustment
and a lighter mark on the shutoff threshold. That's about it. Thanks for reading!
Овај „ЦС генератор“ дизајнирао сам имајући на уму 3 примарна концепта: 1) Мора
да користи врло контролисану количину струје за електролизу, 2) Мора да
обезбеди начин за циркулацију раствора током производње и 3) Мора се
аутоматски искључити. Управо сам се преселио, а већина мојих залиха и алата
још је била спакована, тако да конструкција није најбољи пример мог рада. Ипак,
годинама ми је добро служио, а претпостављам да ће и до краја живота.
К1, Р1, Р2, Р5, Д1, Д2 и П1 чине извор константне струје. Количина струје
одређена је вредностима Р2 и Р5 које постављају максимално могућу струју.
Потенциометар П1 је подешен да варира струју, која контролише брзину
електролизе.
ИЦ1, К3, П2, Р5, Р6 садрже функционалност надгледања и искључивања.
Отворени колектор ЛМ311 упоређује напон на неуземљеној сребрној електроди
који одражава проводљивост раствора и тиме концентрацију сребра у њему.
Отпорник Р5 повлачи пин 7 ИЦ1 до близу напона напајања када је компаратор
искључен, а Р6 пружа малу количину негативних повратних информација како би
спречио осцилације током пребацивања.
Једном када напон на пин 2 ИЦ1 постане позитивнији од референтног напона на
пин 3, подешен потенциометром П2, компаратор укључује укључивање пин 7 на
земљу, искључујући извор константне струје. Ово такође доводи до тога да се
катода ЛЕД2 љуља негативно како би упалила ЛЕД "Цомплете", као и
искључивање транзистора К3 који онемогућава мотор за мешање и "Ацтиве"
ЛЕД1. Диода Д3 штити К3 од било каквог повратног ЕМФ „повратног удара“ који
може настати индуктивношћу мотора за мешање. Кондензатор Ц1 филтрира сваку
буку која може изазвати преурањено довршавање.
Прометни мотор је мали вибрацијски уређај који сам извукао из старог мобилног
телефона. То је мала округла ствар која се виси између две електроде врло
флексибилном жицом и помаже циркулацији раствора док је електролиза у току.
Заправо можете видети да је жица мутна на слици електрода.
Ево изблиза сребрних електрода. Преполовио сам округло округло сребро .9999
на пола и у сваком избушио малу рупу да причврстим жицу која води до контролне
кутије. Све сам запечатио водоинсталатерском траком. БТВ, то је уствари име
бренда ако нисте знали и јако добро функционише, али треба га користити уз
добру вентилацију јер су испарења врло оштра и токсична за дисање.
Такође сам додао две тачке за испитивање којима могу да измерим праг
искључивања и напон раствора у близини конектора за напајање. Користио сам
напајање "зидне брадавице" из бежичне бушилице Харбор Фреигхт Тоолс од 18
волти које сам модификовао да бих додао филтрирање и обезбедио жуте и беле
одводе за напајање генератора. Никад нисам успео да додам одговарајући
конектор за напајање, због чега је додата диода Д4 у случају да погрешно
прикључим конектор за напајање.
Калибрисао сам своју јединицу у односу на ППМ снагу решења које производи у
односу на јединицу мојих пријатеља. Црвене ознаке се могу видети на тренутном
подешавању, а светлије на прагу искључивања. То је то. Хвала за читање!
