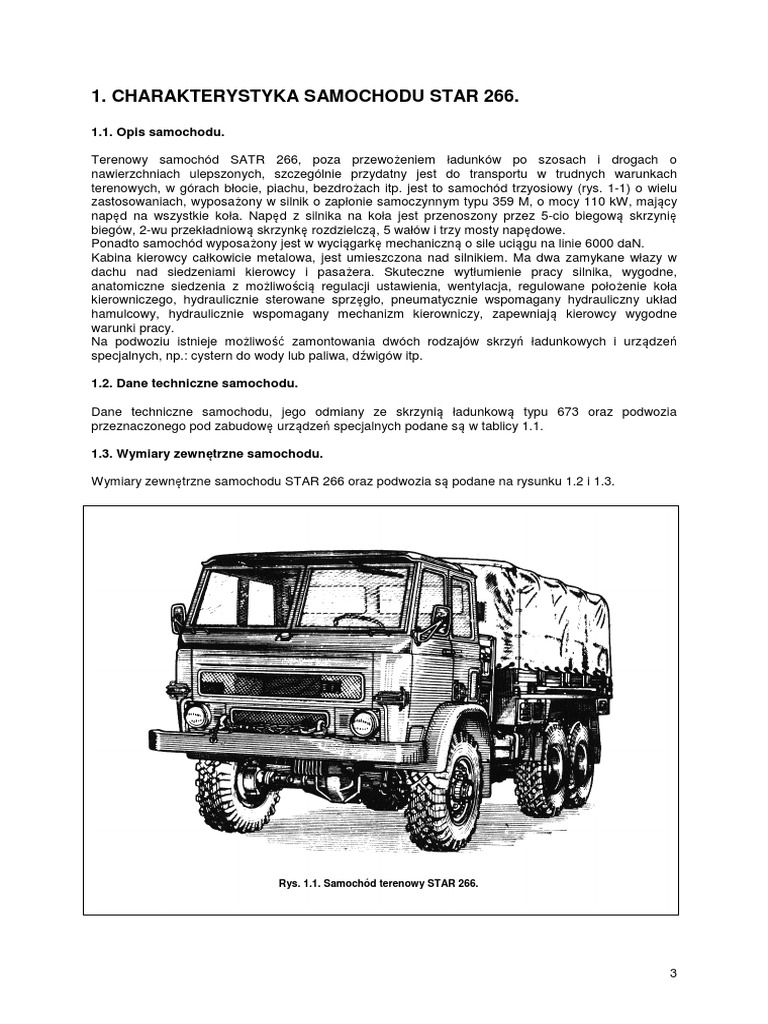

Dane techniczne samochodu, jego odmiany ze skrzynią ładunkową typu 673 oraz podwozia
przeznaczonego pod zabudowę urządzeń specjalnych podane są w tablicy 1.1.
Wymiary zewnętrzne samochodu STAR 266 oraz podwozia są podane na rysunku 1.2 i 1.3.
3
Dane techniczne samochodu STAR 266 i podwozia
Tablica 1.1.
Star 266
Wyszczególnienie Jednostka Ze skrzynią Podwozie
miary Ładunkową
673
1 2 3 4
Dane podstawowe:
Ładowność przy jeździe terenowej kg 3500
Nośność podwozia bez kabiny kierowcy kg 4260
Nośność podwozia i kabiny kierowcy kg 4915
Masy pojazdu zgodnie z PN-84/S-02014
Dopuszczalna masa całkowita pojazdu:
- przy ładowności 3,5 t (jazda terenowa) kg 10850
- przy ładowności 5,0 t (jazda po szosie) kg 12350
Masa pojazdu gotowego do jazdy kg 7570
Masa własna kg 7350
Masa obsługi kg 150
Masa pojazdu w stanie suchym kg 6770
Masa podwozia w stanie suchym kg 5285
Masa podwozia w stanie suchym (z kabiną
kierowcy) kg 5895
Masa nadwozia kg 1520
Masa całkowita holowanej przyczepy kg 4000
Obciążenie osi przedniej:
W stanie nie obciążonym kg 3650
- w stanie obciążonym kg 3850
Obciążenie osi tylnej i środkowej:
- w stanie nie obciążonym kg 3700
- w stanie obciążonym kg 7230
Wymiary wg PN-93/S-02011
Długość samochodu mm 6900
Długość sprzęgowa samochodu mm 6600
Szerokość samochodu mm 2500
Wysokość samochodu (do dachu kabiny) mm 2660
Wysokość całkowita samochodu mm 3220
Rozstaw osi:
- przednia – środkowa mm 2990
- środkowa – tylna mm 1250
Rozstaw kół:
- przednich mm 1975
- tylnych mm 2004
Wznios ramy:
Zwis przedni mm 1120±20
Zwis tylny mm 1110
Swoboda długości ramy mm 1350 4440
Wznios powierzchni ładunkowej: —
- z obciążeniem 3500 kg mm
- bez obciążenia mm 1350
Wznios mechanizmu sprzęgającego mm 1460
Wysięg mechanizmu sprzęgającego mm 960
Wznios stopnia wejściowego mm 1050
Wznios zderzaków: 815
- tył – dolna krawędź mm
- przód – dolna krawędź mm 1000
875
4
Wymiary przestrzeni ładunkowej: mm 3900
- długość mm 2200
- szerokość skrzyni mm —
- szerokość górnego poziomu mm —
- szerokość dolnego poziomu mm —
- wysokość od górnego poziomu mm 1730
- wysokość od dolnego poziomu m² 9,00
- powierzchnia ładunkowa
Wysokość ściany bocznej: mm —
- górnej mm 500
- całkowita mm 1085
- z nakładkami mm 2068
Wysokość całkowita z pałąkami mm 325
Prześwit poprzeczny ° 37
Kąt natarcia ° 42,5
Kąt zejścia ° 40
Kąt rampowy
Zwrotność pojazdu
Najmniejsza średnica zawracania: m 16,9
- w lewo m 16,9
- w prawo
Najmniejsza zewnętrzna obrysowa średnica
zawracania: m 18
- w lewo m 18
- w prawo
Najmniejsza wewnętrzna obrysowa średnica
zawracania: m 11,15
- w lewo m 11,15
- w prawo
Najmniejsza szerokość skrętu: m 4,7
- w lewo m 4,7
- w prawo
Zdolność pokonywania wzniesień
Pokonywanie wzniesień na I biegu: % 76
- terenowym % 41
- szosowym
Dane eksploatacyjne
Prędkość maksymalna bez obciążenia km/h 90
Prędkość maks. umowna bez obciążenia km/h 87
Prędkość maks. użyteczna z obciążeniem
3500 kg km/h 86
kontrolne zużycie paliwa wg PN-67/S-04000 dm³/100 27
zasięg bez uzupełniania zbiorników na dobrej
nawierzchni km 1040
5
6
Rys. 1.2. Wymiary gabarytowe samochodu STAR 266 ze skrzynią ładunkową typu 663
1.5. Dane techniczne zespołów.
Rys. 1.3. Wymiary gabarytowe podwozia.
7
1.5.1. Silnik.
Jest to silnik z zapłonem samoczynnym typu 359 M o mocy 110 kW, czterosuwowy, o układzie
cylindrów rzędowym, pionowym z wtryskiem bezpośrednim, o komorze spalania otwartej w tłoku.
Dane techniczne silnika 359 m są podane w tablicy 1.2, a jego widok z lewej i prawej strony
przedstawiono na rysunku 2.1 i 2.2.
Obieg układu smarowania silnika jest mieszany: panewki wału korbowego i rozrządu są smarowane
olejem pod ciśnieniem, gładź tulei cylindra jest smarowana rozbryzgowo. Miska oleju z pompą główną
i pomocniczą jest umieszczona u dołu kadłuba.
Układ zasilania silnika składa się z dwóch zbiorników paliwa, pompy zasilającej typu V8HFM01,
dwukomorowego filtru paliwa, pompy wtryskowej typu P76 z regulatorem obrotów typu R8E20
I automatycznym przestawiaczem kąta wtrysku, przewodów niskiego i wysokiego ciśnienia,
wtryskiwaczy typu W1F-01 i przewodów odprowadzających nadmiar paliwa. Do silnika są stosowane
pompy wtryskowe i regulatory obrotów różnych odmian, w zależności od przeznaczenia silnika do
odmiany samochodu lub podwozia.
Silnik jest chłodzony płynem – obieg płynu jest wymuszony za pomocą pompy. W układzie chłodzenia
zabudowany jest termostat. Wentylator napędzany jest dwoma paskami klinowymi. Sprężarka także
napędzana jest dwoma paskami klinowymi.
Multicyklonowy filtr powietrza jest umieszczony na zewnętrznej stronie tylnej ściany kabiny kierowcy.
Rozruch silnika w temperaturze otoczenia do 263 K następuje bez dodatkowych urządzeń
pomocniczych, w zakresie temperatur od 263 K do 258 K rozruch następuje przy użyciu grzejnika
płomieniowego zamontowanego na kolektorze ssącym silnika. W zakresie temperatur od 258 K do
233 K rozruch jest możliwy przy użyciu specjalnego podgrzewacza rozruchowego ogrzewającego
miskę olejową i płyn chłodzący.
Liczba cylindrów 6
Średnica cylindra mm 110
Skok tłoka mm 120
Pojemność skokowa dm³ 6,842
Stopień sprężania 17
Kolejność pracy cylindrów 1-5-3-6-2-4
Moc znamionowa kW 110
Obroty znamionowe obr/min 2800
Obroty maksymalne obr/min 3100
Moment maksymalny Nm 432
Obroty przy maksymalnym momencie obr/min 1800...2100
Obroty biegu jałowego obr/min 500
Zużycie paliwa w optymalnym punkcie
charakterystyki uniwersalnej mg/KWs 62,2
Rozruch bez dodatkowych urządzeń pomocniczych
Rozruch przy użyciu rozruchowego grzejnika K 263
płomieniowego
Pojemność układu olejenia K 253
dm³ min. 14,
Ciśnienie w układzie olejenia maks. 16
Pojemność układu chłodzenia silnika MPa 0,2...0,6
Masa silnika w stanie suchym dm³ 10
kg 620
1.5.2. Sprzęgło.
Sprzęgło 14”, jednotarczowe, suche, z amortyzacja obwodową za pomocą sprężyn i tłumikiem drgań
skrętnych. Sterowanie sprzęgła odbywa się automatycznie.
8
1.5.3. Skrzynia biegów.
Skrzynia biegów 5-cio biegowa typu S5-45 ma pięć biegów do przodu + bieg wsteczny.
Synchronizowane są biegi od II do V. Skrzynia jest zblokowana z silnikiem i sterowana mechanicznie
dźwignią z kabiny kierowcy.
Moment wejściowy skrzyni biegów wynosi 450 Nm. W niektórych odmianach samochodu przy skrzyni
biegów stosowane są jednobiegowe przystawki typów: N70/10 oraz P45/1 i P45/2.
Skrzynia rozdzielcza typu 444; mechaniczna, ma dwa przełożenia: szosowe i terenowe. Włączenie
mostu napędowego przedniego odbywa się za pomocą siłownika pneumatycznego uruchamianego
elektromagnetycznym włącznikiem. Most napędowy środkowy i tylny są zawsze napędzane razem.
Luz skrzyni rozdzielczej jest zawsze sygnalizowany lampką kontrolną na tablicy wskaźników.
Sterowanie skrzynią rozdzielczą odbywa się mechanicznie, dźwignią znajdującą się w kabinie.
Skrzynia rozdzielcza jest zamocowana do ramy samochodu za skrzynią biegów. Napęd ze skrzyni
biegów do skrzyni rozdzielczej jest przenoszony krótkim wałem napędowym. Skrzynia rozdzielcza ma
jednobiegową przystawkę do napędu wciągarki lub innych urządzeń. Przystawka może pracować w
czasie ruchu samochodu jak i w czasie postoju. Przystawka jest włączana siłownikiem
pneumatycznym sterowanym zaworem elektropneumatycznym uruchamianym włącznikiem
znajdującym się na tablicy wskaźników. Zmianę kierunku obrotów przystawki uzyskuje się za pomocą
biegu wstecznego w skrzyni biegów.
Wszystkie trzy mosty w samochodzie STAR 266 są napędzane. Napęd mostu przedniego należy
stosować tylko w trudnych warunkach terenowych. Pochwy mostu są lane z wtłaczanymi rurami
nośnymi. Przekładnie główne w mostach są pojedyncze, z kołami zębatymi stożkowymi o zębach
łukowych (zazębienie Gleasona), o przełożeniu 1:6.33. mechanizm różnicowy ma cztery satelity i dwie
koronki półosi o zębach prostych. Most środkowy i tylny mają mechanizm różnicowy z urządzeniem do
blokowania, zapobiegającym niezależnemu obracaniu się kół jezdnych.
Urządzenie do blokowania jest włączane siłownikiem pneumatycznym sterowanym zaworem
elektropneumatycznym uruchamianym włącznikiem na tablicy wskaźników. Blokowanie mostów
stosuje się w terenie sypkim lub grząskim, wyłącznie w czasie jazdy na wprost. Półosie napędowe kół
są odciążone. W moście przednim zastosowano przeguby homokinetyczne kulowe typu Birfield.
9
1.5.8. Zawieszenie.
Samochód STAR 266 jest wyposażony w przekładnię kierowniczą typu – ZF 80-60, śrubowo – kulową
z wewnętrznym wspomaganiem, hydraulicznym zasilanym pompą PZK5-12B, napędzaną kołami
zębatymi od układu rozrządu silnika; ciśnienie nominalne 10 MPa.
Kolumna kierownicy jest łamana, z dwoma przegubami krzyżakowymi, umożliwiająca ustawienie koła
kierowniczego stosownie do warunków anatomicznych kierowcy.
1.5.12. Rama.
1.5.13. Nadwozie.
Kabina kierowcy jest typu wagonowego, wykonana z blachy, zgrzewana punktowo; korpus kabiny
stanowi nierozbieralną całość. Jest ona dwumiejscowa, dwudrzwiowa, o dużej widoczności, z
podnoszonymi przednimi szybami i dwoma włazami w dachu nad siedzeniami.
Kabina posiada izolację termiczno – akustyczną, nadmuch powietrza na szyby oraz nagi kierowcy i
pasażera. Fotele mają regulację poziomą oraz możliwość ustawienia pochylenia oparcia. Fotel
10
kierowcy posiada także regulację pionową. Kabina jest zamocowana do ramy w czterech punktach,
przez poduszki gumowe.
Silnik dmuchawy urządzenia wentylacyjnego ma jeden zakres obrotów (3500 – 2000 obr/min). Prawe
drzwi kabiny są zamykane od wewnątrz, lewe – zamkiem z zewnątrz.
Skrzynia ładunkowa typu 673 ma płaski pomost drewniany i metalowe ściany. Ściana tylna i boczne
są otwierane. Pałąki są mocowane w pomoście, ściany boczne są otwierane bez konieczności
demontażu pałąków i opończy. Wzdłuż skrzyni, na środku, znajdują się dwie ławki składane. Skrzynia
ładunkowa jest wyposażona w sygnalizację świetlną sterowaną z kabiny. Boki i tył opończy można
zrolować i zamocować do pałąków.
1.5.15. Wciągarka.
Jednobębnowa wciągarka jest zamontowana z tyłu ramy, koniec liny z hakiem jest zawieszony na
zderzaku przednim. Wyciąganie następuję w pozycji samochodu stojącego przodem do punktu
zaczepu. Wciągarka ma reduktor dwustopniowy: pierwszy stopień złożony z kół zębatych stożkowych
o zębach prostych, drugi stopie planetarny. Napęd wyciągarki następuje z przystawki skrzyni
rozdzielczej za pomocą wałów napędowych.
Wały napędowe są dzielone, z przegubami krzyżakowymi i połączone dwoma łożyskami pośrednimi
przymocowanymi wewnątrz ramy, przy prawej podłużnicy. Sprzęgło i hamulec wciągarki są
uruchamiane pneumatycznie, sterowanie zaworami elektropneumatycznymi włączanymi włącznikiem
znajdującym się na tablicy wskaźników. Wciągarka jest wyposażona w kołek przeciążeniowy,
umieszczony na wałku pierwszego łożyska pośredniego wału napędowego wciągarki, za skrzynką
rozdzielczą.
Pojemności nominalne
Tablica 1.3.
11
1.5. Znakowanie samochodu.
Zespół Masa w kg
12
Nr ramy – lewa podłużnica (za kołem jezdnym)
Tabliczka znamionowa
Nr silnika
13
Rys. 1.8. Miejsce znakowania skrzynki biegów.
14
2. SILNIK.
2. 1. Charakterystyka silnika.
Typ 359 M
Rodzaj spalinowy z zapłonem samoczynnym z wtryskiem
bezpośrednim o komorze spalania otwartej w tłoku
Cykl roboczy 4-ro suwowy
Paliwo olej napędowy
Ilość cylindrów 6
Układ cylindrów rzędowy – pionowy
Średnica cylindra 110 mm
Skok tłoka 120 mm
Pojemność skokowa 6,842 dm²
Stopień sprężania 17
Kolejność pracy cylindrów 1-5-3-6-2-4
Moc znamionowa 110 kW
Obroty znamionowe 2800 obr/min
Pompa wtryskowa
Rozruch
15
Max. Opór eksploatacyjny filtru
(zanieczyszczenia) powietrza przy przepływie
580 m³ pow/h – 300 mm H2O
Moment dokręcenia nakrętek mocujących:
Wtryskiwacz 15 ±5 Nm
Głowica 140 ±10 Nm
Pokrywy łożysk głównych 220 ±10 Nm
Moment dokręcenia śrub mocujących:
Głowica 70 + Nm
Korbowody 140 + Nm
Pokrywy łożysk głównych 110 + Nm
Nakrętki złącza wysokiego ciśnienia:
M 12x1,5 30 +5 Nm
M 12x1,5 40 +5 Nm
Zalecany olej silnikowy: 1. SUPEROL ALANDA CB/S.C. SAE 15W/40
Rafineria Gdańsk
2. PRIMOL SAE 15W/40 Rafineria Czechowice
2. 2. Konstrukcja silnika.
W samochodach STAR 266 i pochodnych zastosowano silnik wysokoprężny, typ 359 M z kadłubem
żeliwnym. Żeliwne mokre tuleje cylindrowe są osadzone w płycie podgłowicowej za pomocą kołnierzy,
a w dolnej swej części wciśnięte w otwory kadłuba silnika. Przestrzeń wodna jest uszczelniona przez
trzy pierścienie gumowe (jeden w górnej i dwa w dolnej części tulei).
Trzy głowice żeliwne, różne dla każdej pary cylindrów mają wciśnięte gniazda zaworów z żeliwa
specjalnego.
Gniazda wtryskiwaczy są wykonane z mosiądzu. Dla lepszego chłodzenia wtryskiwaczy głowice są
wyposażone w kierownice kierujące strumienie płynu chłodzącego na gniazda wtryskiwaczy.
Ruch osiowy wału korbowego jest ustalony dwoma pierścieniami oporowymi tylnego łożyska. Łożyska
główne mają wymienne, cienkościenne, wielowarstwowe panewki. Na przednim końcu wału
korbowego, wraz z kołem pasowym napędu osprzętu jest osadzony bezwładnościowy silikonowy
tłumik drgań skrętnych. Wał korbowy uszczelniony jest w przestrzeni olejowej kadłuba silnika
uszczelniaczami, osadzonymi w osłonie kół rozrządu i w osłonie koła zamachowego.
Korbowody kute ze stali stopowej są dzielone skośnie, pod kątem 0,78 rad. (45°). W płaszczy źnie
połączenia pokrywy z członem znajdują się ustalające wieloząbki.
Stopy korbowodowe są łożyskowane przez cienkościenne, wielowarstwowe wymienne panewki. W
główkę korbowodu jest wciśnięta brązowo-stalowa tuleja zwijana.
Tłok jest wykonany ze stopu aluminium z kompensacyjnymi wkładkami stalowymi w miejscu
osadzenia sworznia tłokowego oraz wkładką żeliwną w miejscu osadzenia głównego pierścienia
uszczelniającego o przekroju trapezowym. W denku tłoka znajduje się otwarta komora spalania typu
toroidalnego (przesunięta względem osi denka). Sworzeń tłokowy jest zabezpieczony przed
przesunięciem osiowym przez pierścienie osadcze. Tłok jest uszczelniony w tulei cylindrowej przez
trzy pierścienie uszczelniające, przy czym górny chromowany ma przekrój trapezowy oraz jeden
pierścień zgarniający olej.
Zawory w głowicy cylindrów są napędzane krzywkami wałka rozrządu za pomocą popychaczy,
drążków popychaczy oraz dźwigni zaworów.
Zasilanie paliwem następuje kolejno z dwóch zbiorników (po 150 dm³ każdy) sterowane za pomocą
zaworów znajdujących się przy zbiorniku lewym, przez tłoczkowa pompę zasilającą napędzaną od
pompy wtryskowej. Pompa wtryskowa wraz z pompą zasilającą są napędzane kołami zębatymi od
wału korbowego silnika. Pompa wtryskowa z mechanicznym dwuzakresowym lub wielozakresowym
(w zależności od typu podwozia) regulatorem obrotów ma urządzenie do automatycznego
przyspieszania kąta wtrysku. Zasilanie silnika w powietrze odbywa się przez filtr o konstrukcji
multicyklonowej zawieszony na tylnej ścianie kabiny. Zawory układu rozrządu są umieszczone w
głowicy cylindrów, pionowo po jednym ssącym i jednym wydechowym dla każdego cylindra.
Zawory są wykonane ze stali stopowej żaroodpornej.
Powierzchnia trzonka zaworu wydechowego współpracująca z dźwignią zaworową jest stelitowana i
hartowana. Każdy zawór współpracuje z dwiema sprężynami i jest wyposażony w urządzenie
obracające go samoczynnie podczas pracy.
Trzonki zaworów są uszczelnione dodatkowo w prowadnikach przez specjalne uszczelniacze.
16
Rys. 2.1. Silnik – widok z lewej strony.
1 – termostat, 2 – sprzęgło pompy wtryskowej, 3 – pokrywa silnika, 4 – automatyczny przestawiacz kąta wtrysku, 5 – korek wlewu
oleju, 6 – śruba mocująca pompę wtryskową, 7 – kolektor ssący, 8 – śruby odpowietrzenia pompy wtryskowej, 9 – pompka paliwa, 10
– świeca płomieniowa, 11 – odpowietrznik silnika, 12 – skrzynka biegów, 13 – obudowa sprzęgła, 14 – zawór odpowietrznika silnika,
15 – filtr paliwa, 16 – zabierak, 17 – pompa wspomagania układu kierowniczego ZF, 18 – korek spustu oleju z miski, 19 – dolna część
miski oleju, 20 – tłumik drgań skrętnych, 21 – pompa wody, 22 – sprężarka.
17
Rys. 2.2. Przekrój podłużny silnika.
18
Rys. 2.3. Przekrój poprzeczny silnika.
19
Rys. 2.4. Układ smarowania silnika.
1 – wskaźnik poziomu oleju w silniku, 2 – korek wlewu oleju do silnika, 3 – korek spustu oleju z silnika, 4 – wskaźnik minimalnego poziomu oleju w
pompie wtryskowej, 5 – kranik przelewowy maksymalnego poziomu oleju w pompie wtryskowej, 6 – korek wlewu oleju do pompy wtryskowej,
7 – korek spustowy oleju z pompy wtryskowej, 8 – zawór spustu wody z układu chłodzenia silnika.
20
Rys. 2.6. Zawieszenie silnika.
1 – łapa tylna prawa z rolką, 2 – łapa tylna lewa z rolką, 3 – wspornik tylny prawy spawany, 4 – klin przedni, 5 – wspornik tylny lewy spawany,
6 – śruba, 7 – podkładka zabezpieczająca, 8 – śruba, 9 – podkładka odginana, 10 – nakrętka, 11 – śruba, 12 – podkładka, 13 – śruba,
14 – podkładka sprężysta, 15 – śruba pasowana, 16 – poduszka gumowa, 17 – podkładka, 18 – zawleczka, 19 – łapa przednia prawa,
20 – podkładka sprężysta, 21 – nakrętka koronowa, 22 – śruba, 23 – łapa przednia lewa.
Dźwignie zaworów są osadzone na trzech osiach mocowanych wspornikami oddzielnie dla każdej
głowicy. Ruch osiowy skrajnych dźwigni ustalony jest przez pokrywy głowic.
Wał rozrządu, napędzany kołami zębatymi od wału korbowego, podparty jest na ośmiu czopach
łożyskowych pracujących bezpośrednio w otworach kadłuba silnika. Ruch osiowy wału rozrządu jest
ustalony płytką oporową, przykręconą do kadłuba silnika.
Smarowanie silnika (rys. 2.4) odbywa się pod ciśnieniem za pomocą zębatej pompy oleju,
wyposażonej w tłoczkowy zawór bezpieczeństwa, napędzanej kołem zębatym z wału korbowego
silnika. Ciśnienie tłoczonego do magistrali oleju powinno wynosić 0,2...0,6 MPa (...6 kG/cm²).
Zawór przelewowy regulacji ciśnienia oleju tłoczonego do magistrali olejowej silnika znajduje się w
głowicy filtru oleju.
W układzie smarowania jest umieszczony podwójny filtr oleju z wymiennymi wkładami filtrującymi.
Z układu olejenia silnika jest również smarowana pod ciśnieniem, zbudowana na silniku, sprężarka
powietrza układu hamulcowego.
Chłodzenie silnika (rys. 2.5) przymusowe – wodą (płynem). Pompa wody odśrodkowa jest napędzana
wraz z sześciołopatkowym wentylatorem i alternatorem dwoma paskami klinowymi z wału korbowego
21
silnika. Temperatura wody (płynu chłodzącego) regulowana jest termostatem z zaworem dławiącym,
umieszczonym na wylocie zbiorczego przewodu wody z głowicy do chłodnicy i sygnalizowana przez
czujnik elektryczny.
Silnik uruchamiany jest rozrusznikiem elektrycznym za pomocą włącznika rozruchu z instalacją
elektryczną na napięcie 24V.
2. 3. 1. Niedomagania silnika.
Najczęściej spotykane niedomagania silnika, ich objawy i sposób usuwania podano w tablicy
2. 1.
Tablica 2. 1.
1 2 3
Silnik zatrzymuje się po krótkiej Mały wydatek pompy zasilającej Patrz p. 2.3.6 i p. 2.7.5.2
pracy Zanieczyszczone przewody Wymienić wkłady filtru, oczyścić
paliwa lub filtr dokładnego lub wymienić przewody –
oczyszczenia odpowietrzyć układ
Nieszczelne przewody paliwa Dokręcić króćce złącz
Zbyt niski poziom paliwa w Uzupełnić poziom paliwa w
zbiorniku zbiorniku
22
Silnik nie osiąga pełnej mocy Pompa wtryskowa zużyta lub Wymienić elementy pompy
niewłaściwie podaje paliwo wtryskowej oraz przeprowadzić
(dawka) regulację
Luz w układzie sterowania Naprawić i regulować cięgna i
(dźwignia nie dochodzi do oporu dźwignie
zderzaka)
Przestawiony wycinek zębaty na Ustawić wycinek w prawidłowym
tulejce regulującej pompy położeniu i dokręcić wkręt
wtryskowej
Niewłaściwy początek wtrysku Ustawić prawidłowo kąt
paliwa początku wtrysku paliwa
23
podwozia (blokowanie Znaleźć przyczynę i naprawić
hamulców, małe ciśnienie nieprawidłowo działający zespół
powietrza w ogumieniu,
nieprawidłowa regulacja łożysk w
piastach kół jezdnych)
24
Nieprawidłowe (niskie) ciśnienie Zaniżony poziom oleju w misce Uzupełnić poziom oleju
oleju olejowej
Zawieszony zawór lub pęknięta Oczyścić gniazdo zaworu,
sprężyna w pompie oleju sprawdzić szczelność osadzenia
tłoczka oraz wymienić sprężynę
Zużyte panewki łożysk głównych Naprawić układ korbowy silnika
i korbowodowych
Sprężyna zaworu regulacyjnego Wyregulować ciśnienie zaworem
nie utrzymuje określonego
ciśnienia
Olej rozcieńczony paliwem Znaleźć i usunąć przyczynę
Prawidłowość przebiegu spalania i ogólny stan silnika można sprawdzić za pomocą dymomierza.
Sposób posługiwania się dymomierzem określa instrukcja obsługi zastosowanego typu przyrządu.
Stopień zadymienia spalin sprawdza się przez pobranie określonej ilości spalin z rury wydechowej
silnika pracującego z ustalonym obciążeniem i odczytanie wyniku na podstawie krążka filtrującego.
Zadymienie spalin można mierzyć podczas hamowania silnika i na silniku zamontowanym do pojazdu.
Przed rozpoczęciem próby silnik i pojazd muszą spełniać następujące warunki:
- ilość oleju w misce olejowej powinna być prawidłowa,
- silnik powinien być nagrzany do temperatury 348 K (75°C),
- ciśnienie w ogumieniu powinno być zgodne z zaleceniami instrukcji obsługi.
Próbę na silniku zamontowanym do pojazdu przeprowadza się na prostym odcinku drogi.
Pomiar ciśnienia sprężania przeprowadza się na silniku nagrzanym do temperatury 348 K (75°C).
Akumulator powinien być całkowicie naładowany, aby można było uzyskać prędkość kątową
(obrotową) – minimum 32 rad/s (310 obr/min). Po odkręceniu przewodów wysokiego ciśnienia z
końcówek wtryskiwaczy należy wymontować wtryskiwacze z silnika. W otwory wtryskiwaczy kolejno
zamontować manometr i uruchamiać silnik za pomocą rozrusznika tak, aby wał korbowy wykonał
25
kilkanaście obrotów. Użyty do pomiaru manometr musi być specjalnym przyrządem do pomiaru
ciśnienia sprężania silników wysokoprężnych.
Ciśnienie sprężania powinno wynosić w nowym dotartym silniku minimum 2,4 MPa (24 kG/cm²).
Dopuszczalna różnica ciśnienia między cylindrami 0,20 MPa (2 kG/cm²).
Nie należy eksploatować silnika jeżeli ciśnienie sprężania jest mniejsze niż 1,9 MPa (19 kG/cm²).
W celu określenia dokładnej przyczyny niesprawności należy ponownie przeprowadzić pomiar
ciśnienia, nalewając kolejno do sprawdzanych cylindrów po około 50 g oleju silnikowego. Wzrost
ciśnienia sprężania wskazuje na zużycie układu tłok-tuleja. (rys. 2.7)
Badanie działania wtryskiwaczy przeprowadza się na nagrzanym silniku. Silnik powinien pracować z
prędkością obrotową biegu jałowego. Należy poluzować nakrętkę mocującą przewód wysokiego
ciśnienia do wtryskiwacza. Jeżeli badany wtryskiwacz pracuje prawidłowo, to prędkość obrotowa
silnika wyraźnie zmniejsza się i silnik zaczyna pracować nierównomiernie. Następnie należy dokręcić
poluzowaną nakrętkę i sprawdzić następny wtryskiwacz.
Jeżeli wtryskiwacz lub jego sekcja tłocząca pracuje nieprawidłowo i nie stwierdza się zmniejszenia
prędkości obrotowej silnika po zluzowaniu nakrętki, należy wtryskiwacz wymontować i sprawdzić jego
działanie na próbniku. Jeżeli sam wtryskiwacz pracuje prawidłowo, przyczyny nieprawidłowej pracy
silnika należy szukać w pompie wtryskowej.
26
listwę drewnianą położoną na krawędzi okna regulującego i zaczepić ostrze wkrętaka o łeb śruby
regulacyjnej popychacza.
Naciskając na trzonek wkrętaka unosić i opuszczać popychacz tłocząc w ten sposób paliwo do
manometru.
Sekcja tłocząca powinna wytworzyć ciśnienie minimum 30 MPa (300 kG/cm²), następnie przerwać
tłoczenie i obserwować manometr przez pięć sekund. Jeśli ciśnienie spada, należy wymienić zawór
tłoczący i powtórzyć pomiar. ponowny szybki spadek ciśnienia świadczy o zużyciu sekcji tłoczącej. Po
wymianie sekcji pompę należy koniecznie sprawdzić na stanowisku probierczym. Pomiarów ciśnienia
tłoczenia i szczelności zaworu należy dokonać kolejno na wszystkich sekcjach. Po zakończeniu
pomiarów zamontować przewody wtryskowe (oprócz pierwszej sekcji). W przypadku sprawdzania
chwili początku wtrysku należy zamontować pokrywę boczną.
Warunkiem nienagannej pracy silnika jest właściwe ustawienie kąta wtrysku. Wtrysk paliwa do cylindra
powinien nastąpić w ściśle określonym położeniu tłoka przez ZZ.
Ustawienie początku wtrysku przeprowadza się w następujący sposób:
1. na króciec pierwszej sekcji należy założyć przyrząd do sprawdzania chwili początku wtrysku –
kapilarę,
2. obracając wałem korbowym ustawić tłok pierwszego cylindra w położeniu suwu sprężania
0,323 ± 0,17 rad (18,5 ± 1°) przed ZZ,
3. dźwignię zewnętrzną regulatora prędkości obrotowej ustawić na pełne podawanie paliwa,
4. poluzować nakrętki mocujące kołnierz ustawczy,
5. obracać automatycznym przestawiaczem kąta wtrysku w obu kierunkach tak długo, aż rurka
szklana napełni się paliwem,
6. powoli obracając przestawiacz kąta wtrysku należy zaobserwować chwilę drgnięcia słupka paliwa
i dokręcić nakrętki mocujące kołnierz ustawczy.
Prawidłowość działania pompy zasilającej należy sprawdzić przez pomiar ciśnienia tłoczenia i wydatek
pompy.
Pomiar wydatku pompy sprawdza się na stanowisku do badań pomp, natomiast ciśnienie tłoczenia
można sprawdzić na pompie wtryskowej, bez wymontowywania jej z układu zasilania silnika .
Pomiar ciśnienia przeprowadza się w następujący sposób:
- umocować manometr na lewym króćcu tłoczącym pompy, łącząc go razem z przewodem
prowadzącym do pompy wtryskowej tak, aby umożliwić pracę silnika,
- odpowietrzyć pompę wtryskowa i uruchomić silnik, przy prędkości kątowej większej niż prędkość
obrotowa biegu jałowego, ciśnienie tłoczenia powinno wynosić 0,05...0,07 MPa (0,5...0,7 kG/cm²).
Regulator obrotów powinien zapewnić pracę silnika w zakresie prędkości kątowych (obrotowych)
52...330 rad/s (500...3160 obr/min).
Sposób przybliżonego sprawdzenia pracy regulatora jest następujący:
- silnik powinien z prędkością obrotową biegu jałowego pracować prawidłowo,
- przy stopniowym nacisku pedału przyspieszenia, prędkość obrotowa silnika powinna zwiększać
się do określonej wartości i ustalić się mimo dalszego naciskania pedału (odcięci dawki paliwa).
Nieprawidłowa praca regulatora stwarza możliwość zniszczenia silnika, o ile osiągnie on zbyt dużą
prędkość obrotową (rozbieganie się silnika).
W układzie smarowania silnika ciśnienie oleju powinno utrzymywać się w granicach 0,2...0,6 MPa
(2...6 kG/cm²).
Pomiar ciśnienia oleju należy przeprowadzić na nagrzanym silniku, przy prawidłowym stanie oleju w
misce olejowej. W celu sprawdzenia ciśnienia oleju należy podłączyć manometr w miejscu korka
zaślepionego kanału oleju (obok czujnika ciśnienia oleju). Do sprawdzenia użyć manometru o zakresie
0...1 MPa (0...10 kG/cm²).
Ciśnienie oleju powinno utrzymać się w granicach 0,2...0,6 MPa (2...6 kG/cm²) w całym zakresie
prędkości obrotowych silnika. Różnica wskazań manometru i wskaźnika ciśnienia znajdującego się na
tablicy wskaźników nie powinna być większa niż 0,05 MPa (0,5 kG/cm²).
27
2.4. Regulacja zespołów silnika.
Należy pokręcać wałem korbowym przez wziernik znajdujący się w osłonie koła zamachowego
(rys.2.8). W celu łatwiejszego obracania wałem należy poluzować nakrętki mocujące wtryskiwacze.
Przez ten sam wziernik należy kontrolować i ustawić wał korbowy w momencie wtrysku, wg podziałki
kątowej znajdującej się na wale korbowym.
Wartość luzów zaworów, sprawdzana na zimnym silniku dla zaworów ssących i wydechowych,
powinna wynosić 0,3 mm (rys. 2.9).
Luz zaworów należy sprawdzać po przebiegu 500...750 km od chwili rozpoczęcia eksploatacji nowego
lub naprawionego silnika oraz co 6000 km w dalszej eksploatacji pojazdu.
Sprawdzanie i regulacje luzów zaworów należy przeprowadzać w kolejności pracy cylindrów 1-5-3-6-
2-4, w następujący sposób:
1. Odkręcić nakrętki mocujące pokrywy dźwigni zaworowych z głowic.
2. za pomocą rozrusznika lub jak podano w punkcie 2. 4. 1. Obracać wałem korbowym zgodnie z
kierunkiem obrotów wału korbowego silnika aż do chwili, gdy tłok w pierwszym cylindrze znajdzie
się w ZZ po suwie sprężania (tzn. oba zawory pierwszego cylindra będą zamknięte, natomiast oba
zawory cylindra szóstego będą jednakowo otwarte).
28
Rys. 2.9. Pomiar wielkości luzu zaworowego.
3. Wsunąć szczelinomierz 0,3 mm między trzon zaworu a stopkę dźwigni – powinien wejść z lekkim
oporem; w innym przypadku należy poluzować nakrętkę zabezpieczającą, wyregulować luz przez
wkręcanie lub wykręcanie śruby regulacyjnej, a następnie dokręcić nakrętkę zabezpieczająca
(rys. 2.10)
4. Luz zaworów kolejnych cylindrów regulować w taki sam sposób, pokręcając wałem korbowym co
2,10 rad (120°).
Przed zamontowaniem pompy wtryskowej do silnika należy napełnić komorę wałka krzywkowego
pompy olejem silnikowym i zbadać charakterystykę pompy na stanowisku probierczym.
Montowanie pompy wtryskowej na kadłubie silnika wymaga przeprowadzenia następujących
czynności:
1. Ustawić tłok pierwszego cylindra w ZZ po suwie sprężania, tak aby zawory szóstego cylindra były
otwarte, a wskaźnik wziernika w osłonie koła zamachowego był ustawiony na zero podziałki
kątowej koła zamachowego.
2. Umieścić pompę wtryskową na wsporniku i połączyć z wałkiem napędowym w taki sposób, aby
tłoczek pierwszej sekcji tłoczącej znajdował się w dolnym położeniu.
29
3. Umocować pompę wtryskową na wsporniku – śruby mocujące dokręcać na przemian i
równomiernie (współosiowość wałków napędowego i krzywkowego pompy wtryskowej wynosi 0,5
mm ).
4. Do kanałów zasilających pompę podłączyć przewody niskiego ciśnienia.
5. Na króćce pierwszej sekcji tłoczącej pompy założyć rurkę szklaną – kapilarę (rys. 2.11), ustawić
kąt wtrysku, na pozostałe króćce zamontować przewody wysokiego ciśnienia.
6. Odpowietrzyć pompę wtryskową i obrócić wał korbowy w kierunku odwrotnym do ruchu
wskazówek zegara o kąt 0,323 ± 0,017 rad (18,5 ± 1°) wg skali na kole za machowym.
7. Dźwignię zewnętrzną regulatora prędkości obrotowej ustawić na pełne podanie paliwa i
poluzować nakrętki mocujące kołnierz ustawczy.
30
Rys. 2.13. Napinacz pasków klinowych pompy wody
i alternatora.
1 – śruba, 2 – wodzidło ustalające.
Wymiana pasków klinowych napędu sprężarki wymaga uprzednio zdjęcia pasków klinowych pompy
wody.
Paski klinowe napięte są prawidłowo wówczas, gdy ugną się o 14 ± 2 mm pod naciskiem 50 N (5 kG)
dla pompy wody oraz 40 N (4 kG) dla sprężarki (rys. 2.15).
31
Rys. 2.15. Ugięcie pasków klinowych.
Uwaga.
Podczas wyciągania silnika z ramy należy silnik zabezpieczyć przed całkowitym wysunięciem
się z podłużnic, a w końcowej fazie podłożyć podpory pod tylną cześć silnika. Zamontowanie silnika
do podwozia przeprowadza się w kolejności odwrotnej. Wmontowanie silnika do podwozia wraz z
przednią poprzeczką i zderzakiem umożliwia korzystniejsze wprowadzenie silnika.
32
2.6. Demontaż silnika.
Uwaga.
Po odkręceniu pokryw, łbów i trzonów korbowodów należy zabezpieczyć je przed pomieszaniem,
przez ponowne ich połączenie śrubami zgodnie z oznaczeniem.
27. Odgiąć podkładkę, odkręcić nakrętkę mocującą koło pasowe z tłumikiem drgań skrętnych i za
pomocą ściągacza 94.552.043 ściągnąć koło pasowe wraz z tłumikiem z czopa wału korbowego
( rys. 2.16).
28. Odkręcić nakrętki mocujące osłonę przednią napędu rozrządu i zdjąć osłonę ze śrub
dwustronnych. Odkręcić śrubę mocującą koło zębate pośrednie, zdjąć koło wraz z zespołem
łożysk tocznych, odgiąć podkładki i odkręcić śruby mocujące podkładkę oporową wału rozrządu.
29. Wyjąć wał rozrządu z kołem zębatym i podkładką oporową, odgiąć podkładki i odkręcić nakrętki
mocujące płytę ustalającą wraz z kołem i obudową łożysk napędu pompy wtryskowej. Po
odkręceniu ściągnąć blachę przednią z obudowy napędu pompy wtryskowej.
30. Odgiąć brzegi podkładek zabezpieczających, odkręcić śruby mocujące koło zamachowe od
kołnierza wału korbowego i za pomocą młotka i miękkiego metalu przez otwór w kadłubie po
wymontowanym rozruszniku, wybić koło zamachowe.
31. Odkręcić śruby (nakrętki) mocujące pokrywy łożysk wału korbowego
33
Rys. 2.16. ściąganie koła pasowego.
32. Odbezpieczyć podkładki zabezpieczające, odkręcić nakrętki mocujące osłonę koła zamachowego
do kadłuba silnika i zdjąć osłonę z śrub dwustronnych. Wyciągnąć pokrywy łożysk głównych.
Podczas montażu silnika pokrywy muszą być ponownie zamontowane zgodnie z oznaczeniem.
33. Wymontować wał korbowy z kadłuba za pomocą podnośnika i wyjąć półpanewki główne oraz
pierścienie oporowe z tylnego łożyska.
34
Rys. 2.18. Wykręcanie śrub mocujących głowice
Naprawa silnika 359 M polega na naprawie (lub wymianie) jego głównych układów lub części, po
której należy przeprowadzić próby na stanowisku hamowania.
Kadłub silnika wraz ze wspornikiem pod pompę wtryskową i pokrywami łożysk głównych stanowi
całość. Zasadnicze części składowe kadłuba przedstawia rys. 2.19.
wielkości kontrolne i momenty dokręcania przedstawiono w tablicy 2. 2.
35
Rys. 2.19. Kadłub silnika w rozłożeniu.
1 – osłona kół rozrządu, 2, 7, 19, 35, 38, 43, 44, 57, 63, 64, 67, 68, 78, 79 – śruba dwustronna, 3 – uszczelka osłony kół rozrządu, 4 – blacha
przednia, 5, 80, 82 – śruba, 6 – uszczelka blachy przedniej, 8, 24, 65, 66 – śruba, 9 – śruba mocująca wieszak silnika, 10 – kołek, 11, 12,
13 – śruba mocująca głowicę, 14 – kadłub, 15, 18, 23 – uszczelka króćca, 16, 17 – króciec, 20 – tuleja cylindrowa, 21 – pierścień uszczelniający
tuleję, 22 – uszczelka pokrywy, 25 – pokrywa, 26 – osłona pokrywy, 27 – końcówka do manometru, 28, 47, 71 – podkładka sprężysta,
29 – pierścień uszczelniający, 30 – korek magistrali olejowej, 31 – uszczelka pokrywy tylnej, 32 – pokrywa tylna wałka rozrządu, 33 – uszczelka
rozrusznika, 34 – pierścień odległościowy rozrusznika, 36 – osłona koła zamachowego, 37, 39, 41 – blacha zabezpieczająca, 40 – pierścień
uszczelniający, 42 – nakrętka sześciokątna, 45 – kołek uszczelniający, 46 – zaślepka w osłonie koła zamachowego, 48 – pokrywa, 49 – uszczelka
pokrywy, 50 – zawleczka, 51 – uszczelka osłony koła, 52 – śruba dwustronna, 53, 55 – pierścień oporowy, 54 – nakrętka, 56 – śruba pokryw
łożysk głównych, 58, 59 – półpanewki, 60 – uszczelka odpowietrznika, 61 – odpowietrznik, 62 – nakrętka, 69 – kołek, 70 – wspornik pompy
wtryskowej, 72 – rurka wskaźnika poziomu oleju, 73, 74 – śruba mocująca łapy przednie silnika, 75 – pierścień ustalający, 76, 77 – blacha
zabezpieczająca, 81 – pierścień uszczelniający, 83 – podkładka.
Naprawa układu korbowego (rys. 2.20) silnika polega na wymianie tulei cylindrowych, tłoków ze
sworzniami i pierścieniami tłokowymi, szlifowaniu na odpowiedni podwymiar czopów głównych i
korbowych oraz wymianie panewek głównych i korbowych łącznie z pierścieniami oporowymi wału
korbowego.
W przypadku stwierdzenia uszkodzeń powierzchni czopów lub znacznych zużyć (zużycie czopów
0,07 mm lub ich owalizacja o,o4 mm) z jednoczesnym spadkiem ciśnienia w układzie smarowania
poniżej 0,2 MPa (2 kG/cm²), wał korbowy należy naprawić szlifując go na następny podwymiar.
Wymiary nominalne i naprawcze czopów wału korbowego są podane w tabeli 2. 3. Czopy główne
należy szlifować na szlifierce do wałów o określonej średnicy, natomiast czopy korbowe muszą być
szlifowane na szlifierce specjalnej.
36
Wymiary nominalne i naprawcze czopów wału korbowego.
Tabela 2.3
67, 89 mm
77, 88 mm
075
100¹)
37
- powierzchnie oporowe dla wszystkich czopów powinny być wykonane z dopuszczalną
chropowatością Ra = 1,25 µm,
- dopuszczalny błąd warunków (stożek, owal i falistość) dla wszystkich czopów głównych i
korbowych nie może przekraczać 0,013 mm,
- po podparciu wału korbowego na pierwszym i ostatnim czopie głównym dopuszczalne bicie
powierzchni czopów III, IV i V nie może przekraczać 0,04 mm, natomiast dopuszczalne bicie
powierzchni czopów II i VI 0,02 mm,
- promień przejścia czopów korbowych w ramiona korby powinien wynosić 5,5 - 0,5 mm, dla czopów
głównych promień powinien wynosić 5 - 0,5 mm,
- chropowatość krzywizn powinna się zmieniać od Ra = 1,25 µm na powierzchni ramienia do Ra =
0,16 µm na powierzchni czopa,
- nierównoległość powierzchni czopów korbowych do powierzchni do powierzchni czopów głównych
(sprawdzana w osi wykorbienia) w odniesieniu do pierwszego i ostatniego czopa głównego
powinna wynosić 0,02 mm na długości 36 mm,
- bicie powierzchni zewnętrznej kołnierza (na którym jest osadzone koło zamachowe) Ø 125 - 0,25
mm względem powierzchni czopa głównego pierwszego i ostatniego powinno wynosić 0,01 mm,
- bicie powierzchni czołowej kołnierza na średnicy 117 mm nie może przekroczyć wartości
0,03 mm,
- niedopuszczalne jest, aby wał korbowy posiadał pęknięcia, rysy oraz uszkodzenia mechaniczne
na powierzchni czopów głównych i korbowych.
Wał korbowy w przedniej części ma wciśnięte koło zębate główne napędu rozrządu i koło napędu
pompy oleju (rys. 2.22). Znaki ustawcze znajdujące się na zębach koła głównego powinny być
równoległe do osi pierwszego wykorbienia z tolerancją ± 0,0087 rad (± 30'). Kojarzenie czopa wału
korbowego z kołem zębatym głównym jest następujące: Ø 50 +0,070
+0,054 mm (Ø 50t6) czop wału
i Ø 50 +0,016 mm (Ø 50H6) koło zębate główne. W przypadku zniszczenia kół zębatych na wale
korbowym należy koła stoczyć na obrabiarce i zamontować koła o wymiarach nominalnych.
W przedniej części wału korbowego wykonany jest stożek o zbieżności 1: 10 (chropowatość
powierzchni Ra = 1,25 µm), na którym osadzony jest tłumik drgań skrętnych z kołem pasowym.
W tylnej części wału korbowego do kołnierza przykręcone jest koło zamachowe. Przed przykręceniem
koła zamachowego do wału korbowego należy wcisnąć wieniec zębaty podgrzany do temperatury 453
K (180°C). Po zamontowaniu przeciwci ężarów całość należy wyważyć dynamicznie z dokładnością do
0,5 Ncm (50 Gcm).
38
Rys. 2.20. Układ korbowy.
1 – odrzutnik tylny, 2 – koło zębate wału korbowego, 3 – półpanewka
korbowodu, 4 – odrzutnik przedni, 5 – śruba, 6 – tłumik drgań,
7 – tuleja ślizgowa uszczelniacza, 8 – podkładka sprężysta,
9 – nakrętka, 10 – koło pasowe wału korbowego. 11 – nakrętka,
12 – podkładka odginana, 13 – koło zębate napędu pompy olejowej.
14 – wpust, 15 – zaślepka, 16 – wał korbowy, 17 – śruba mocująca
przeciwciężar, 18 – śruba korbowodu, 19 – tłok, 20, 21,
22 – pierścienie tłokowe, 23 – sworzeń, 24 – pierścień osadczy,
25 – korbowód, 26 – tuleja korbowodu, 27 – koło zamachowe,
28 – wieniec zębaty, 29 – pierścień osadczy, 30 – łożysko kulkowe,
31 – śruba, 32 – kołek, 33 – kołek sprężysty.
39
Rys. 2.22. Wał korbowy z
kołem zamachowym.
1 – wał, 2 – koło zębate, 3 – kołek,
4 – przeciwciężar, 5 – odrzutnik, 6 – koło
zamachowe
40
Podwymiar
125 N125 68,75 2,623 2,20 74
359.13.039
Podwymiar
150 N150 68,50 2,748 2,40 74
359.13.040
Podwymiar
175 N175 68,25 2,873 2,50 74
359.13.041
Podwymiar
200 N200 68,00 2,998 2,60 74
359.13.042
Nominalny _
313.11.075/359.11.0 80,00 3,023 2,70 86
19
Podwymiar 025
313.11.092/359.11.0 N025 79,75 3,148 2,80 86
35
Podwymiar 050
313.11.093/359.110 N050 79,50 3,273 2,90 86
36
Podwymiar 075
313.11.094/359.11.0 N075 79,25 3,398 3,00 86
37
Podwymiar 100
313.11.095/359.11.0 N100 79,00 3,523 3,20 86
38
Podwymiar 125
313.11.096/359.11.0 N125 78,75 3,648 3,30 86
39
Podwymiar 150
313.11.097/359.11.0 N150 78,50 3,773 3,40 86
40
Podwymiar 175
313.11.127/359.11.0 N175 78,25 3,898 3,60 86
41
Podwymiar 200
313.11.128/359.11.0 N200 78,00 4,023 3,60 86
42
41
pierścienie na nowe o następnym wymiarze (tj. 313.11.098 oraz 313.11.099), bez szlifowania
powierzchni oporowych.
Przed przystąpieniem do naprawy korbowodu należy sprawdzić czy nie jest on odkształcony lub
pęknięty. Skrzywienie lub skręcenie trzona korbowodu określa się za pomocą specjalnego przyrządu,
na którym równocześnie przeprowadza się prostowanie. W przypadku stwierdzenia nierównoległości
osi otworu pod sworzeń i osi otworu pod panewkę, większej niż 0,03 mm na długości 100 mm, należy
korbowód wymienić.
Rozkład masy korbowodu zamieszczono w tablicy 2.6.
Główki korbowodu nie naprawia się, ponieważ dla tego typu silnika nie przewiduje się sworzni i tulejek
nadwymiarowych. W przypadku miejscowego zużycia tulejki w główce korbowodu, należy wymienić
tulejkę i sworzeń o wymiarach nominalnych. Jeżeli luz pomiędzy sworzniem a otworem w główce
korbowodu przekroczy wartość 0,09 mm, należy wymienić tulejkę korbowodu (rys. 2.24) w
następujący sposób:
42
Z główki korbowodu wycisnąć zużytą tulejkę. Przed wciskiem nowej tulejki w główkę należy korbowód
ustawić tak, aby śruby mocujące pokrywę do stopy znajdowały się po lewej stronie osi korbowodu. T
Tulejkę ustawić w otworze główki korbowodu tak, aby przecięcie tulejki było przesunięte w prawo o kąt
0,436 rad (25°) od osi korbowodu i wywierci ć w tulejce trzy otwory Ø 5 mm. Następnie wykonać
+0,04
średnicę otworu na wymiar Ø = 40 mm z dopuszczalnym zniekształceniem otworu do 0,005 mm
- maks. owal i stożek.
43
2.7.2.5. Tłoki. (rys.2.25).
0 1765...1770 5 1791...1795
1 1771...1775 6 1796...1800
2 1776...1780 7 1801...1805
3 1781...1785 8 1806...1810
4 1786...1790 9 1811...1817
44
2.7.2.6. Tuleje cylindrów. (rys. 2.26)
45
Tulei cylindra nie roztacza się. Powierzchnia wewnętrzna tulei jest poddawana obróbce
+0,022
wykończeniowej – honowaniu. Średnica wewnętrzna 110 mm nie podlega podziałowi na grupy
selekcyjne.
Selekcji podlegają średnice zewnętrzne tulei (w miejscu osadzania i uszczelniania dolnej części tulei
cylindra w kadłubie silnika, tablica 2.8.).
Grupa
Grupa selekcji Wymiar selekcji Wymiar Wymiar
Ø mm Ø mm
Tuleję cylindra wymienia się wraz z tłokiem i pierścieniami tłokowymi, jeżeli luz między tłokiem a tuleją
jest większy niż 0,3...0,4 mm.
+0,022
Dopuszczalne odchyłki kształtu średnicy wewnętrznej tulei Ø 110 mm wynoszą:
- owalność do 0,02 mm,
- stożkowatość do 0,02 mm,
+0,022
- prostopadłość kołnierza oporowego do średnicy wewnętrznej Ø 110 mm, maksimum 0,01
mm na długości 100 mm,
- bicie średnicy zewnętrznej Ø 122,2 –0,2 mm tulei względem średnicy wewnętrznej maksimum 0,06
mm.
Podczas wymiany, wciśnięcie i wyciśnięcie tulei cylindra jest możliwe tylko za pomocą specjalnego
przyrządu. Po wciśnięciu tulei cylindra do kadłuba silnika, powinna ona wystawać ponad płaszczyznę
kadłuba 0,075...0,145 mm (rys. 2.27). Luz montażowy pomiędzy tłokiem a tuleją wynosi 0,13...0,172
mm dla tłoka oznaczonego literą „M” na denku tłoka.
W silniku nie stosuje się pierścieni nadwymiarowych. Zasadnicze wymiary pierścieni tłokowych
przedstawia rys. 2.28. Pierścienie tłokowe o wymiarach nominalnych powinny odpowiadać
następującym warunkom:
- luz montażowy na zamkach pierścieni włożonych do tulei powinien wynosić; dla pierścieni
uszczelniających 0,40...0,60 mm, a dla pierścieni zgarniających 0,30...0,45 mm,
- luz montażowy pierścieni osadczych w kanalikach tłoka powinien wynosić 0,05...0,082 mm,
+0,2
- sprężystość pierścieni uszczelniających, których szczelina na zamku wynosi 0,4 mm, powinna
+6,2 +0,62 +4,91 +0,5
wynosić 24,5 +2,5 N (2,5 +0,25 kG), a dla pierścieni trapezowych 20,1 - 1,96 N (2 - 0,2 kG)
- sprężystość pierścieni zgarniających, których szczelina na zamku wynosi 0,3 +0,15 mm powinna
+5,7 +0,57
wynosić 22,5 - 2,3 N (2,3 - 0,23 kG) .
46
Rys. 2.28. Pierścienie tłokowe.
Pierścienie tłokowe wymienia się na nowe w czasie naprawy bieżącej oraz w przypadku gdy:
- luz na zamkach pierścieni uszczelniających wynosi 1...1,5 mm,
- luz na zamkach pierścieni zgarniających wynosi 0,9...1,2 mm,
- zmniejszy się siła sprężystości (siła styczna potrzebna do ściągnięcia pierścienia w celu
otrzymania wymaganego luzu na zamku),
- występują uszkodzenia mechaniczne,
- pojawia się prześwit na obwodzie pomiędzy tuleją a pierścieniem,
- wymienia się tuleję lub tłok,
- obniży się wartość sprężania o 0,2...0,5 MPa (2...5 kG/cm²).
Dodatkowe wymagania dla układu korbowego przedstawia tablica 2.9.
+10 +1
6 Moment dokręcania śrub 137 Nm (14 kGm)
korbowodowych
47
2.7.3. Naprawa układu rozrządu.
48
Rys. 2.30. Wał rozrządu.
W przypadku miejscowego zatarcia powierzchni otworu (do 0,5 mm) pod czop wałka rozrządu
(rys. 2.31) dopuszcza się usunięcie zatarcia przez skrobanie, czyszczenie oraz polerowanie gniazda.
Przednia i tylna tulejka posiada większą średnicę zewnętrzną od tulejki środkowej, co ułatwia montaż
tulejki środkowej. Do wciśnięcia tulejki należy wykonać trzpienie prowadzące, które umożliwiają
prawidłowe wciśnięcie tulejki w gniazdo kadłuba (wbijanie tulejek młotkiem nie zalecane).
Po wciśnięciu tulejki styk z zamkiem powinien znajdować się na osi poziomej (patrz rys. 2.32 przekrój
A-A). Pozostałe otwory pod czopy wałka rozrządu, w które nie osadzono tulejek należy doprowadzając
olej zaślepić korkami M 6x6. Powierzchnię gwintu korka pokryć szczeliwem – połączenie musi być
szczelne.
49
Rys. 2.31. Gniazdo czopa wału rozrządu.
Rys. 2.32. Kadłub z tulejami wału rozrządu
50
Rys. 2.33. Tuleja wału rozrządu Rys. 2.34. Tuleja wału rozrządu przednia i tylna.
środkowa
Napęd na wał rozrządu jest przekazywany przez koło zębate wału korbowego i koło zębate pośrednie.
Od koła zębatego wału korbowego napędzane jest również koło zębate napędu pompy wtryskowej.
Liczba zębów dla poszczególnych kół wynosi:
- koło zębate pośrednie z = 69,
- koło zębate wału korbowego z = 25,
- koło zębate wału rozrządu z = 50,
- koło zębate napędu pompy wtryskowej z = 50.
Luzy międzyzębne: dla koła zębatego wału korbowego(z = 25) i koła zębatego pośredniego (z = 69)
powinny wynosić 0,045...0,161 mm, dla koła zębatego wału rozrządu (z = 50) i koła pośredniego
0,059...0,191 mm. Koło zębate pośrednie na zębach 1,30 i 51posiada znaki wybite punktakiem w celu
umożliwienia prawidłowego zazębienia przy montażu kół. Podobnie oznakowano koła zębate napędu
pompy wtryskowej i wału rozrządu – na zębach 3 i 4, licząc od osi wpustu w prawo.
Do napędu wałka rozrządu i pompy wtryskowej stosowane są koła różniące się położeniem kanałka
pod wpust. Kół zębatych nie naprawia się – w razie stwierdzenia zużycia (nadłamania, pęknięcia
zębów) koło należy wymienić i następnie sprawdzić luz międzyzębny. Przed przystąpieniem do
montażu układu rozrządu należy poddać weryfikacji wymontowane koła zębate i sprawdzić, czy
powierzchnie zębów nie wskazują znacznego zużycia. W celu poprawnego ustawienia i zazębienia kół
rozrządu i napędu pompy wtryskowej należy je ustawić według oznaczeń rys. 2.35. Koło zębate
pośrednie jest osadzone na wsporniku i ułożyskowane dwoma łożyskami stożkowo-rolkowymi.
+1
Moment dokręcenia śruby (nakrętki) mocującej koła na wsporniku wynosi 78,5 +10 Nm (8 kGm).
51
Rys. 2.36. Kąty otwarcia i zamknięcia zaworów.
1 – zamknięcie zaworu ssącego, 2 – maksymalny wznios
zaworu wydechowego, 3 – otwarcie zaworu
wydechowego, 4 – zamknięcie zaworu wydechowego,
5 – maksymalny wznios zaworu ssącego, 6 – otwarcie
zaworu wydechowego.
Silnik posiada dwanaście popychaczy osadzonych w gniazdach kadłuba o średnicy 34H7 mm.
Powierzchnia współpracująca z popychaczem jest wykonana o chropowatości Ra = 1,25 µm.
52
Nieznaczne skrzywienia należy prostować za pomocą prasy na drewnianych podkładkach. Rysy
miejscowe do 0,3 mm na kulistych końcówkach zaczyścić. Nadłamania i ślady pęknięć są
niedopuszczalne. Powierzchnie współpracujące z popychaczem i śrubą regulacyjną dźwigni zaworów
są utwardzone min. 50 HRC. Dopuszczalne bicie poprzeczne trzonka wynosi 0,3 mm względem
powierzchni współpracujących z popychaczem i śrubą regulacyjną. Czaszę wewnętrzną i promień
kulisty wykonano z chropowatością R = 0,63 µm. Promienie końcówek kulistych powinny wynosić:
Wklęsłej – 6 +0,12 mm, wypukłej – 6 –0,1 mm.
+0,02
Środkowa pokrywa głowicy z wlewem oleju jest zamykana korkiem. Każda pokrywa jest mocowana do
wsporników osi dźwigni zaworowych dwoma śrubami dwustronnymi i uszczelniona uszczelką.
Uszkodzenie powierzchni pod uszczelkę (porowatość, uszkodzenia mechaniczne) kwalifikuje pokrywę
do wymiany, jeżeli nie zapewnia szczelności.
Do poszczególnych głowic na wspornikach jest umocowany (śrubami mocującymi głowicę) zespół
dźwigni zaworowych (rys. 2.39). W skład jednego zespołu dźwigni wchodzą:
- wspornik prawy i lewy osi dźwigni zaworów,
- oś dźwigni,
- sprężyna,
- dźwignie zaworów prawe i lewe ze śrubami regulującymi i nakrętkami.
Rysy i pęknięcia powyżej 0,5 mm na długości 10 mm oraz ślady znacznego zużycia, a także odchyłki
od wartości Ø 22 - 0,12 mm kwalifikują oś dźwigni zaworów do wymiany (rys. 2.40).
- 0,25
53
Rys. 2.40. Oś dźwigni zaworowej.
Dźwignie zaworowe rys. 2.41 ulepszone cieplnie. W otworze dźwigni współpracującej z osią dźwigni
jest osadzone tulejka zwijana z taśmy bimetalowej (rys. 2.42). Po wciśnięciu tulejki w dźwignię, należy
rozwiercić tulejkę na wymiar Ø 22 ++ 0,020
0,007
mm (Ø 22 G6). Dźwignie winno się regenerować, jeżeli
stwierdzi się znaczne zużycie powierzchni styku z zaworem.
Weryfikacja zespołu dźwigni polega na sprawdzeniu:
- stanu powierzchni dźwigni zaworu stykającej się z trzonem zaworu (nie powinna wykazywać
zużycia poniżej 0,8 mm),
- stanu zużycia powierzchni współpracującej ze śrubą regulacyjną,
- luzu pomiędzy osią dźwigni zaworów a otworem dźwigni (nie może przekraczać 0,15...0,20 mm).
Naprawa dźwigni zaworów obejmuje: wymianę zużytej tulejki w otworze dźwigni na nową oraz
obróbkę wykańczającą średnicy Ø 22 + 0,020 mm (Ø 22G6), którą przeprowadza się rozwiertakiem.
+ 0,007
Po naprawie muszą być spełnione następujące warunki:
- dopuszczalna nierównoległość osi otworu Ø 22G6 dźwigni zaworów do powierzchni stykowej
dźwigni z trzonem zaworu, nie może przekraczać 0,2 mm na długości 100 mm,
- niewspółosiowość otworu tulejki do otworu dźwigni nie może być większa niż 0,15 mm.
Powierzchnię styku dźwigni naprawia się przez szlifowanie lub napawanie i szlifowanie, jeżeli zużycie
jest znaczne. Otwory gwintowane w dźwigni zaworu naprawia się przez napawanie i przegwintowanie
otworu.
Śruba regulacyjna (rys. 2.43), ma powierzchnię kulistą hartowaną powierzchniowo na głębokość
1...5,5 mm. Twardość powierzchni kulistej wynosi 50 HRC. Śrubę regulacyjną o zużytej części gwintu
lub nadłamaną na czaszy kulistej należy wymienić.
54
43
Dzielona głowica, składająca się z trzech części, z których każda obejmuje dwa cylindry. Przekrój
podłużny głowicy, na którym naniesiono wymiary otworów prowadników i gniazd zaworów
przedstawiono na rysunku 2.44.
Wymiary otworów pod tuleję wtryskiwacza i prowadnik wody oraz ich montaż przedstawiono na
rysunku 2.45. Tulejkę wtryskiwacza przedstawiono na rysunku 2.46, prowadnik wody na rysunku 2.47.
Części składowe lub związane z głowicami cylindrów przedstawiono na rysunku 2.48.
Przy wciskaniu prowadniku wody do głowicy, znak (punkt, ryska) znajdujący się na prowadniku musi
pokrywać się ze znakiem na głowicy.
55
Rys. 2.45. Osadzenie w głowicy prowadnika
wody oraz tulei wtryskiwacza.
56
2.7.3.8. Prowadniki zaworów. (rys. 2.49)
Prowadników zaworów nie naprawia się. Wysokość wystawienia prowadników zaworów nad górną
płaszczyznę głowicy wynosi 11 mm. Po wciśnięciu w głowicę w prowadnikach zaworów należy
wykonać otwory, których średnica powinna wynosić 11 + 0,021 mm.
+ 0,003
W przypadku naturalnego ich zużycia lub mechanicznego uszkodzenia, należy wymienić (wyciśnięcie i
wciśnięcie) na prowadniki o wymiarach nominalnych, a następnie wykonać otwór jw.
Na górnej części prowadników są osadzone uszczelniacze, które mają zapewnić szczelność trzonów
zaworowych. Weryfikację układu rozrządu umieszczono w tablicy 2.11.
Wymiar
57
Pomiar przez „n” zębów:
- 0,054
- koło wału rozrządu i pompy 54,93 - 0,072
54,80 Brakować
wtryskowej, przez 7 zębów
- 0,036
- koło pośrednie, przez 9 zębów 71,99 - 0,054 71,85 Brakować
- 0,033
2 Kola zębate - koło główne wału korbowego, 29,5 - 0,049 29,30 Brakować
napędu przez 4 zęby
rozrządu Średnica zewnętrzna piasty kół
zębatych
+ 0,021
a) wału rozrządu i pompy wtryskowej Ø 25 Ø25,04 Brakować
b) pośredniego Ø 62 - 0,030 Ø62,1 Brakować
+0,016
c) głównego wału korbowego Ø 50 Połączenie
skurczowe
- 0,012
6 Oś dźwigni Średnica zewnętrzna osi Ø 22 - 0,025 Ø 21,93 Naprawiać
zaworu
58
Pęknięcia gniazda, nadpalona przylgnia lub łuszczenie przylgni kwalifikują gniazdo do wymiany.
Wymianę gniazd zaworów, ewentualnie regenerowanie gniazd, należy przeprowadzać wg ogólnie
przyjętych zasad technologicznych z zachowaniem odległości grzybka zaworu (zagłębienie) od
+ 0,4
powierzchni podgłowicowej 0,8 - 0,1 mm (patrz rys. 2.53).
Zarówno frezowanie, jak i szlifowanie gniazd zaworów powinno przebiegać w taki sposób, aby
wrzeciono było prowadzone w prowadnikach zaworu.
Dla zapewnienia współosiowości układu gniazdo – prowadnik nie należy w czasie frezowania i
szlifowania zmieniać położenia trzpienia prowadzącego.
Współosiowość gniazd zaworów i prowadników po naprawie sprawdzić specjalnym przyrządem –
czujnik z „pilotem”. W przypadku konieczności przeprowadzenia naprawy awaryjnej zawór w gnieździe
należy docierać za pomocą docieraczki ręcznej, elektrycznej lub pneumatycznej.
+0,021 +0,035
2 Średnica otworu pod prowadnik wody 26 22
+0,018 +0,022
4 Średnica otworu pod prowadnik zaworu 17 17
+0,019 +0,030
5 Średnica otworu gniazda ssącego 51 51
+0,019 +0,030
6 Średnica otworu gniazda wydechowego 45 45
59
2.7.3.10.Zawory ssące i wydechowe. (rys. 2.51, rys. 2.52)
Naprawa przylgni grzybka polega na usunięciu z powierzchni śladów zużycia i wżerów. W tym celu
zawór należy przeszlifować. Ponieważ podczas szlifowania zaworu stożek przylgni przesuwa się do
osi trzonu, zmniejsza się część szlifowana grzybka. Jeżeli wysokość ta zmniejszy się poniżej 2,3 mm,
zawór należy wymienić na nowy.
Po dotarciu głowicy szczelność zaworów sprawdza się przed doprowadzenie nad zawór powietrza o
2
ciśnieniu 0,06 MPa (0,6 kG/cm ).
2
Jeżeli ciśnienie powietrza w czasie pięciu sekund nie obniży się poniżej 0,05 MPa (0,5 kG/cm .),
zawór należy uznać za prawidłowo zamontowany i dotarty. Wielkości kontrolne i momenty dokręcania
zamieszczono w tablicy 2.13.
42,00
46,00 44-0,3
48-0,3
60
Rys. 2.53. Głowica z zaworami.
1 - miseczka, 2 - zawór wydechowy, 3 - zawór ssący, 4 - klin dwudzielny, 5 - sprężyna zaworowa
wewnętrzna, 6 - sprężyna zaworowa zewnętrzna, 7 - uszczelniacz trzonka zaworu, 9 - głowica
Sprężyn zaworów nie naprawia się. Utrata sprężystości, pęknięcia, nadłamiania, wyboczenie lub
trwałe odkształcenie kwalifikuje sprężynę do wymiany
61
Każdy zawór wyposażony jest w :
- urządzenie obracające zawór (rys. 2.54),
- uszczelniacz trzonka zaworu (rys. 2.55),
- sprężynę wewnętrzną i zewnętrzną,
- miseczkę sprężyn zaworu (rys. 2.56),
- klin dwudzielny (rys. 2.57),
62
Rys. 2.56. Miseczka sprężyn zaworowych.
Rys. 2.57. Klin dwudzielny zaworu.
Kolektor dzielony (rys. 2.58) wykonany jest z żeliwa stopowego odpornego na wstrząsy cieplne.
Boczne (skrajne ) części kolektora na powierzchni współpracującej (ruchowej) mają końcówkę
osadczą wykonaną na wymiar ∅85 - 0,036 mm (∅85f9).
- 0,123
Natomiast część środkowa posiada dwa otwory (gniazda) wykonane na wymiar ∅85
+0,054
mm (∅ 85
H8 mm). Powierzchnie współpracujące (końcówki boczne) kolektora i gniazda części środkowej,
uszczelnione są dwoma pierścieniami tłokowymi ∅ 85x3. Luz zamka po wciśnięciu pierścienia do
gniazda kolektora (∅ 85H8) powinien wynosić 0,30...0,45 mm, a siła sprężystości 22 N (2,2 kg). Przed
montażem kolektora w całości należy uprzednio zamki pierścieni tłokowych ustawić względem siebie
-3,14 rad(180°) .
2
Kolektor należy sprawdzić na szczelność przy nadciśnieniu 0,4 MPa (4kG/cm ). Spadek ciśnienia
2
powietrza w czasie 40 s. Nie powinien być większy od 0,1 MPa (4kG/cm ).
Zbiornik do zasilania powietrzem przy sprawdzeniu szczelności kolektora powinien posiadać
3
pojemność V=40 dm .
63
Zadaniem pompy pomocniczej jest zasilanie układu smarowania olejem podczas jazdy samochodem
w terenie oraz podczas pokonywania wzniesień.
Główna pompa oleju jest wyposażona w tłoczkowy zawór bezpieczeństwa, którego zadaniem jest
2
utrzymanie ciśnienia roboczego 0,2... 0,6 MPa (2...6 G/cm ). Zasysanie oleju przez pompę główną
zaczyna się przez osadnik (smok) umieszczony w dolnej części miski olejowej, następnie przez filtry
oleju z chłodnicą oleju. W głowicy filtra zamocowano zawór obiegowy, który umożliwia przepływ oleju
z ominięciem wkładów filtrujących w przypadku nadmiernego wzrostu oporu przepływu oleju. Ponadto
w głowicy filtru znajduje się zawór tłoczkowy przelewowy regulujący ciśnienie oleju tłoczonego przez
pompę do kanałów magistrali w kadłubie silnika. Zasysanie oleju przez pompę pomocniczą odbywa
się przez przewód ssący, którego zakończenie znajduje się w tylnej, górnej części miski oleju. Obieg
oleju w układzie smarowania jest następujący: Olej zasysany przez pompę z miski olejowej tłoczony
jest przez filtr oleju z chłodnicą oleju do magistrali głównej. Następnie kanałami do czopów głównych
wału korbowego i czopów korbowych. Z magistrali głównej również olej tłoczony zostaje do magistrali
wału rozrządu i osi dźwigni zaworów. Gładź tulei cylindrów, sworznie tłokowe i koła zębate są
smarowane olejem „rozbryzgowo”. Popychacze i krzywki wału rozrządu są zmarowane olejem
ściekającym z dźwigni zaworów.
Uwaga.
Pod pompę oleju pomocniczą należy zamontować taką samą liczbę podkładek w celu zachowania
współosiowości współpracy wałków. Pompa olejowa jest zespołem trwałym i osiąga przebieg między-
naprawczy. Najczęściej występujące usterki to : zanieczyszczenia, pęknięcia sprężyn, zużycie pokryw
bocznych oraz nadmierny luz osiowy kół zębatych. Części złożeniowe pompy głównej przedstawia
rys. 2.61.
64
Rys. 2.60. Sprawdzenie luzu międzyzębnego.
65
W celu przeprowadzenia weryfikacji pompy oleju należy ją uprzednio wymontować z silnika i
przeprowadzić demontaż w następującej kolejności:
1- odkręcić nakrętki mocujące pompę główną i pomocniczą oraz przewody ssące,
2- odkręcić i zdjąć przewód ssący ze smokiem,
3- zdjąć koło zębate napędzające pompę oleju,
4- odkręcić nakrętki i wyjąć śruby mocujące pokrywy z kadłubem,
5- zdemontować kadłub pompy, wyjąć koła zębate,
6- odkręcić korek zaworu regulacyjnego i wyjąć sprężynę oraz tłoczek zaworu,
Po demontażu przeprowadzić weryfikację :
- kadłub, pokrywy boczne, koła zębate oraz sprężyna nie mogą wykazywać pęknięć,
- maksymalny dopuszczalny luz między wałkami kół zębatych a otworami w pokrywach 0,10 mm,
- dopuszczalny luz międzyzębny kół pompy oleju do 0,5 mm.
Mechanicznie uszkodzonych części pompy nie naprawia się.
Zawór redukcyjny należy oczyścić, sprawdzić powierzchnię tłoczka zaworu. Po przeprowadzeniu
weryfikacji i naprawie pompę należy zamontować
Próbę szczelności filtra należy przeprowadzić przy ciśnieniu 0,80 MPa. Zawór obiegowy powinien
działać przy ciśnieniu 0,103 ±0,014 MPa.
MPa, zamknięcie 0,35±0,05 MPa.
+0,1
Ciśnienie otwarcia zaworu regulacyjnego 0,55
Regulację ciśnienia przeprowadzić doborem ilości podkładek.
Wkład filtra oleju należy wymienić podczas każdej wymiany oleju w silniku w następującej kolejności:
1- umyć zewnętrznie filtr oleju i wymontować osadnik,
2- opróżnić osadnik z oleju i wkładu filtrującego,
3- oczyścić wnętrze osadnika i sprawdzić stan uszczelki (uszkodzone wymienić),
4- założyć do osadnika nowy wkład filtrujący,
5- Wymontować i oczyścić wnętrze osadnika chłodnicy oleju (przy montażu sprawdzić stan
uszczelek).
Przed zamontowaniem osadniki filtra i chłodnicy napełnić olejem silnikowym.
66
2.7.4.3. Przewody oleju i kanały w kadłubie.
Przewody oleju należy przedmuchać sprężonym powietrzem. Sprawdzić stan połączeń (czy nie
posiadają pęknięć, zagnieceń lub śladów przetarcia). Uszkodzone przewody należy wymienić.
Podczas naprawy silnika należy oczyścić magistralę , kanały oleju, przewód łączący magistralę oraz
śruby łącznika przewodu łączącego magistralę. Oczyszczenie kanałów oleju powinno zapewnić
drożność kanałów. Po oczyszczeniu sprawdzić szczelność magistrali i kanałów oleju ciśnieniem
2
powietrza 0,6...0,8 MPa (6...8 kG/cm ).
Zaślepki wkręcać do kadłuba, po uprzednim nasmarowaniu gwintu szczeliwem lub farbą
szybkoschnącą. Wielkości regulacyjne i momenty dokręcania zamieszczono w tablicy 2.14.
Według zaleceń instrukcji obsługi, olej w silniku nowym lub po naprawie głównej należy wymienić po
przebiegach 500...750 km, drugi raz po przebiegu 2000...3000 km, a następnie co 6000 km. Do silnika
359 M. należy stosować zalecany olej silnikowy.
Wymianę oleju zaleca się przeprowadzić przy nagrzanym silniku w następującej kolejności :
1- odkręcić korek spustowy z miski oleju silnika i zlać olej do naczynia,
2- odkręcić osadnik filtra oleju i oczyścić osadnik z osadu,
3
3- napełnić osadnik olejem (ok. 0,5 dm ) i zamontować filtr do obudowy,
4- wkręcić korek spustowy do miski olejowej i napełnić przez wlew skrzynkę korbową olejem
silnikowym,
5- sprawdzić poziom oleju za pomocą miarki (rys. 2.63) i jeżeli zachodzi konieczność uzupełnić olej
(do poziomu maksymalnego),
6- uruchomić silnik na trzy minuty, utrzymując stałą prędkość na biegu jałowym,
7- po zatrzymaniu silnika odczekać pięć minut, sprawdzić ponownie poziom oleju (powinien
znajdować się między minimum i maksimum, ale nie mniej jak 5 mm powyżej minimum ).
67
Rys. 2.63. Wskaźnik poziomu oleju
68
Rys. 2.65. Układ wtrysku paliwa.
1/6 - przewody wysokiego ciśnienia, 7, 9, 10 - przewody niskiego ciśnienia, 8 - uszczelka złącza, 11 - nakrętka,
12 - podkładka, 13 - śruba zamocowania pompy wtryskowej, 14 - wpust, 15 - końcówka rozpylacza, 16 - końcówka
oczkowa, 17 - podkładka sprężysta, 18 - nakrętka, 19 - przewód przelewowy gumowy, 20 - końcówka oczkowa rurki
przelewowej, 21 - śruba łącznikowa przewodu przelewowego, 22 - uszczelka złącza, 23 - śruba złącza przewodu
przelewowego, 24 - wtryskiwacz, 25 - uszczelka złącza przewodu przelewowego, 26 - śruba złącza przewodu
przelewowego, 27 - przewód przelewowy sztywny, 28 - sprzęgło napędu pompy wtryskowej, 29 - wkręt,
30 - podkładka, 31, 32 - szczęka przewodu, 33 - pompa wtryskowa, 34 - regulator obrotów, 35 - pompa zasilająca,
36 - automatyczny przestawiacz kąta wtrysku.
W górnej części płaszcza zbiornika jest przykręcony czujnik paliwa, którego pływak jest umocowany
na wychylnym ramieniu. Ponadto do górnego płaszcza przykręcony jest mieszalnik paliwa, którego
dwie rurki (ssąca i przelewowa) są zakończone filtrem paliwa. Filtr wykonano z siatki 1,6x0,5.
Zasilanie z prawego do lewego zbiornika jest możliwe w wyniku zastosowania zaworu obrotowego
zamocowanego na lewej stronie podwozia. Uszkodzenia mechaniczne (głębokie wgniecenia
obejmujące więcej niż 30% ogólnej powierzchni zbiornika) oraz korozja wewnątrz zbiornika kwalifikują
zbiornik do wymiany.
Przed zamontowaniem zbiornika do układu zasilania należy:
2
- sprawdzić szczelność zbiornika pod ciśnieniem 0,05 MPa (0,5 kG/cm ),
- usunąć zanieczyszczenia ze zbiornika przez dokładne oczyszczenie z zewnątrz i przemycie
gorącą wodą wewnątrz; przemyty zbiornik może być zamontowany do samochodu po osuszeniu i
przepłukaniu paliwem,
- sprawdzić szczelność korka spustowego paliwa,
- sprawdzić szczelność zamknięcia otworu wlewowego.
Ponadto należy przedmuchać przewody paliwa, sprawdzić ich stan zewnętrzny i oczyścić osadnik
paliwa z osadu.
69
Charakterystyka pompy paliwowej zasilającej przy 600 obr/min
Tablica 2.15
Podciśnienie Wydatek przy Ciśnienie Skok tłoczka Średnica tłoczka
ssania ciśnieniu tłoczenia przy (mm) (mm)
0,05÷÷0,07 Mpa nieobciążonej
÷0,7 kG/cm )
2
(0,5÷ pompie
≥700 cm /min
3
0,06 MPa 0,17...03 MPa 8 22
2 3/s) 2
(0,6 kG/cm ) (12 cm (1,7...3 kG/cm )
70
W przypadku wystąpienia niedomagań w zasilaniu pompy należy sprawdzić :
- czy przewody paliwa są drożne,
- czy przewody i połączenia są szczelne po stronie dopływu (ssania),
- czy filtry paliwa są czyste (osadnik i odstojnik);
- wkłady filtra paliwa wymienić, jeżeli stwierdzi się spadek mocy silnika, wynika to z powodu dużego
zanieczyszczenia, a tym samym zmniejsza się przepływ paliwa przez filtry.
- czy powierzchnie oporowe zaworu ssącego i tłoczącego są gładkie ( nie ma śladów zużycia; w
razie uszkodzenia powierzchni uszczelniających dotrzeć powierzchnie zaworów),
- czy sprężyny nie są uszkodzone (pęknięte lub skorodowane - wymienić).
Kolejność demontażu i montażu pompy zasilającej przedstawiono na rys. 2.67.
Do najczęstszych uszkodzeń przewodów wysokiego lub niskiego ciśnienia należy zaliczyć pęknięcia
lub głębokie mechaniczne zgniecenia. W obydwu przypadkach przewody należy wymienić.
Przewody wtryskowe wysokiego ciśnienia powinny odpowiadać następującym warunkom :
- materiał - rura precyzyjna,
- niewspółosiowość powierzchni stożka oraz średnicy zewnętrznej rurki o średnicy 6±0,1 mm,
maksymalna 0,2 mm,
- twardość powierzchni końcówki -180HB maks,
- długość przewodów - 400 -4 mm,
2
- szczelność - sprawdzić pod ciśnieniem 40 MPa (400 kG/cm ),
- wszystkie wymagania dla poszczególnych przewodów wtryskowych powinny być wykonane
zgodnie z rysunkiem konstrukcyjnym,
- przewód musi być czysty (ślady korozji lub łuszczenia się niedopuszczalne).
Uwaga.
Do silników 359 M. należy stosować przewody wysokiego ciśnienia zgodnie z katalogiem części
silnika.
Filtr paliwa (rys. 2.68) jest dwukomorowy, puszkowy, szeregowy, typu FP-10-5, z dwoma wkładkami
wymiennymi typu WP-40-3. Kierunek przepływu paliwa - lewy. Pojemność dwóch wkładów wynosi 1
3
dm . Dolną część filtra stanowi osadnik wody, który należy czyścić okresowo, przez częściowe
odkręcenie grzybka zaworu.
71
Rys. 2.68. Filtr paliwa.
1 - przysłona wody, 2 - wkład filtracyjny, 3, 4 - uszczelka, 5 - głowica filtru.
72
Pompa wtryskowa tłoczkowa sześciosekcyjna (rys. 2.69) z regulatorem obrotów posiada szeregowy
układ sekcji tłoczących i napędzana jest od silnika wałkiem przenoszącym moment obrotowy, przez
sprzęgło oraz automatyczny przestawiacz kąta wtrysku na wałek krzywkowy.
Wnętrza pompy wtryskowej i regulatora obrotów są połączone i smarowane olejem - takim jak w
układzie smarowania silnika.
Regulator dwuzakresowy typu R8E20-140/M02 utrzymuje obroty biegu jałowego oraz zapobiega
przekroczeniu obrotów maksymalnym. Umożliwia jednocześnie automatyczne uzyskiwanie tzw. dawki
wzbogacenia w celu ułatwienia rozruchu silnika. W obudowie regulatora zamontowano dźwignię
„stop”: do wyłączania silnika, działającą bezpośrednio na listwę sterującą oraz dwa korektory +
dodatni i - ujemny, które umożliwiają przystosowanie charakterystyki pompy do wymagań silnika ( jego
obciążeń).
Pompę wtryskową i regulator i obrotów naprawia się przez wymianę części zużytych lub
uszkodzonych na nowe. Uszkodzoną pompę wtryskową zaleca się oddawać do zakładów
naprawczych aparatury wtryskowej, celem jej naprawy i regulacji.
Wymagana charakterystyka działania pompy wtryskowej z regulatorem obrotów i automatycznym
przestawiaczem kąta wtrysku powinna odpowiadać następującym warunkom :
- dawkowanie i regulacja wg tablicy 2.16 i rys. 2.70,
- kierunek obrotów wałka krzywkowego - prawy,
- wartość skoku wstępnego 2,85 mm,
- kolejność wtrysku 1-5-3-6-2-4
73
Odpowietrzenie pompy wtryskowej :
Aby odpowietrzyć pompę wtryskową należy: odkręcić (trzy do czterech obrotów) śruby
odpowietrzające pompę (rys. 2.71) następnie pompować paliwo ręczną pompą do czasu, kiedy przy
poluzowanych śrubach odpowietrzających zacznie płynąć paliwo bez pęcherzyków powietrza. Nie
zaprzestając pompowania dokręcić uprzednio poluzowane śruby odpowietrzające i zakręcić rączkę
pompy zasilającej.
Zadaniem automatycznego przestawiacza kąta wtrysku paliwa (rys. 2.72) jest zmiana lub utrzymanie
wielkości kąta wtrysku paliwa. Przy zmianie prędkości obrotowej silnika, automatyczne przyspieszenie
kąta wtrysku wynosi 0,21 rad (12°) obrotu wału korbowego.
74
Rys. 2.72. Automatyczny przestawiacz kąta wtrysku.
1 - obudowa, 2 - nośnik, 3 - ciężarek, 4 - tuleja przestawna, 5 - sprężyna, 6 - tarcza
sprzęgła.
2.7.5.6. Wtryskiwacze.
Wtryskiwacze (rys.2.73) mają końcówkę rozpylającą (rys. 2.74) trzyotworową typu D1LMK 148/1.
Moment dokręcania nakrętki końcówki wtryskiwacza wynosi 55...70 Nm (5,5...7kGm)
75
Rys. 2.73. Wtryskiwacz.
1 - korpus wtryskiwacza, 2 - nakrętka kołpakowa, 3 - nakrętka sprężyny,
4 - sprężyna, 5 - drążek wtryskiwacza, 6 - nakrętka rozpylacza, 7 - końcówka
rozpylacza, 8 – króciec.
76
+0,5 +0,5
Moment dokręcania śrub mocujących wtryskiwacza wynosi 15 Nm (1,5 kGm). Ciśnienie wtrysku
MPa (220 kG/cm ). Stała sprężyny wtryskiwacza C=300±25 N/mm (30±25 kG/mm).
+0,98 +10 2
paliwa 21,57
Przed wymontowaniem wtryskiwaczy oczyścić ich otwory sprężonym powietrzem. Zwolnić przewody
ze szczęk uchwytu. Poluzować na przemian nakrętki mocujące przewód wtryskowy do króćca pompy
wtryskowej i wtryskiwacza. Nie należy odkręcać jednej z nakrętek i odginać przewodu wtryskowego.
Po zdjęciu przewodów należy bezwzględnie zabezpieczyć łączniki przy pompie wtryskowej i
wtryskiwaczach przed zanieczyszczeniem. Wymontować wtryskiwacze i zakryć otwory głowicy. Umyć
zewnętrznie wtryskiwacze i sprawdzić działanie na próbniku.
+0,98 +10 2
Wtryskiwacz sprawdzany przy ciśnieniu 21,57 MPa (220 kG/cm ) powinien działać bez zacięć.
Paliwo wytryskujące z otworów rozpylających powinno być rozpylane w postaci mgły.
Zamontowanie wtryskiwaczy przeprowadzić w odwrotnej kolejności do demontażu. Wielkości
kontrolne i moment dokręcania układu zasilania przedstawia tablica 2.17.
≥700 cm /min
3
Pompa zasilająca : wydatek przy 600 obr/min i
2
ciśnieniu 0,05...0,07 MPa(0,5...0,7kG/cm ).
Wszystkie odmiany silników mają mechaniczne sterowanie pompą wtryskową a wyłączenie (gaszenie
silnika) pneumatyczne, za pomocą wyłącznika zamontowanego na tablicy wskaźników.
Przeniesienie ruchu pedału przyśpiesznika na dźwignie sterowania „dawka: wtrysku odbywa się za
pomocą cięgien łączących dźwignię wałka pedału z dźwignią mechanizmu odcinającego „dopływ
paliwa”. Regulację długości cięgna uzyskuje się przez podkręcenie cięgna.. Ruch powrotny pedału
umożliwia sprężyna.
77
2.7.5.8. Filtr powietrza.
Filtr multicyklonowy powietrza jest umocowany na zewnątrz, do tylnej ściany kabiny kierowcy
(rys. 2.76). Powietrze oczyszczone skierowane jest dwoma wężami gumowymi do przewodu ssącego
silnika.
Podczas eksploatacji samochodu w warunkach dużego zapylenia należy przeprowadzić demontaż
filtru wg rys. 2.77. i wykonać obsługę filtra w następujący sposób :
1- oczyścić osadnik pyłu,
2- wymontować kasety filtra,
3- przemyć kasety w oleju napędowym i wysuszyć strumieniem sprężonego powietrza,
4- górną kasetę zanurzyć w podgrzanym oleju silnikowym i zamontować do filtra dopiero, gdy
stwierdzimy że kasety przestały ociekać z oleju. W warunkach normalnej eksploatacji, przy bardzo
dużym zapyleniu (np. w budownictwie) , należy codziennie oczyścić cyklony i dolny osadnik filtra.
W normalnych warunkach obsługę przeprowadzić co 2 tygodnie lub 3000 km.
78
Rys. 2.77. Filtr powietrza w rozłożeniu.
1 – obudowa filtru, 2 – kaseta dolna, 3 – kaseta
górna, 4 – pokrywa.
79
2.7.6. Naprawa układu chłodzenia.
- przy obrotach wirnika 4350 obr/min, ciśnienie tłoczenia winno wynosić 0,147 MPa (15 m. H2O) I
wydajność ≥ 227 dm /min.
3
Naprawę pompy wody przeprowadza się przez wymianę uszkodzonych lub zużytych części.
Łopatki wentylatora powinny przylegać do piasty. Wszelkie pęknięcia części składowych wentylatora
są niedopuszczalne. Nity łączące piastę z łopatkami nie mogą mieć luzu - luźne , zakuć ponownie.
80
2.7.6.3. Termostat, roleta chłodnicy i przewody.
W celu zapewnienia właściwej temperatury cieczy w układzie chłodzenia silnika w obwód chłodzenia
zamontowano termostat mieszkowy typu Ts-2.
Dane techniczne termostatu:
+4 +4
- temperatura początku otwarcia zaworu 343 - 2 K (70 - 2 °C),
- temperatura końca otwarcia zaworu 356 K(83 °C),
- całkowity skok zaworu 9 mm.
3
Termostat jest napełniony roztworem wodnym alkoholu etylowego o masie właściwej 0,927 Mg/m
3 3
(0,927 G/ m ). Ilość roztworu 4 cm .
Działanie termostatu sprawdza się w następujący sposób:
Do naczynia (wyposażonego w termometr) napełnionego wodą zanurzyć termostat i podgrzać wodę
do temperatury 356 K(83°C),- pełne otwarcie zaworu. Sprawnie działający zawór termostatu powinien
otwierać się i zamykać bez zacięć w temperaturze wody 343...356 K(70,,,80°C),
Przewody gumowe z objawami starzenia wymienić na nowe. Weryfikację części układu chłodzenia
podano w tabeli 2.18
- w obudowę wspornika (rys. 2.82) wcisnąć dwa uszczelniacze 1-A25x42x7. Uszczelniacz od strony
koła pasowego wcisnąć tak, aby odległość od powierzchni oporowej łożyska do uszczelniacza
81
wynosiła 3 mm. Wcisnąć łożysko 6204Z na krótszy czop wałka, następnie wcisnąć wałek w
obudowę wspornika w kierunku koła pasowego. Drugie łożysko 6204Z wcisnąć na wałek, od
strony koła pasowego i zabezpieczyć pierścieniem osadczym W 47.
82
Rys. 2.83. Tarcza wewnętrzna. Rys. 2.84. Wkładka elastyczna.
Uwaga.
Łożysko po wciśnięciu powinno być skierowane osłoną ochronną na zewnątrz od uszczelniacza i
obracać się lekko bez zacięć na całym obwodzie,
- zamontować wpust II 4x6,5 z obu stron wałka, koło pasowe na czop wałka, podkładkę sprężystą ø
14,2 i nakrętkę M14 x 1,5-06-II. Następnie wcisnąć tarczę wewnętrzną (rys.2.83) sprzęgła,
zamontować podkładkę sprężystą ø 14,2 i nakrętkę M14 x 1,5-06-II,
- wkręcić dwie smarowniczki StB1/8”-45 pod kątem 45° do osi prostopadłej ło żyska
- wkręcić wkręt M8 x 12 ustalający alternator w łoże wspornika tak aby czop wkręta wystawał 4 mm
na łoże, a następnie zapunktować wkrętakiem gniazdo z obu stron.
Uwaga.
Nakrętki z obu stron wałka skręcać jednocześnie. Moment dokręcania nakrętek wałka alternatora
powinien wynosić43 Nm (4,5 kGm)
- na wałek alternatora wcisnąć tarczę zewnętrzną, włożyć podkładkę sprężystą ø 16,3 i dokręcić
nakrętkę M16 x 1,5; następnie umieścić wkładkę elastyczną (rys.2.84) na tarczy wewnętrznej
- umieścić alternator w łożysku ustalając go na kołku, który znajduje się w łożu wspornika, założyć
taśmę obejmującą alternator i wspornik alternatora, dokręcić śrubę ściskającą taśmę
- w gnieździe wspornika umieścić jarzmo i wkręcić śrubę napinającą paski klinowe. Kompletny
wspornik z alternatorem przedstawiono na rys. 2.85.
83
2.9. Układ wydechowy.
Układ wydechowy jest tak zaprojektowany, że spaliny skierowane zostają na lewą stronę samochodu.
Układ podwieszony na prawej podłużnicy ramy pomiędzy przednim i środkowym mostem napędowym.
Tłumik wydechowy (rys. 2.86) jest wykonany z blachy w kształcie elipsy. Przewodów i tłumika nie
naprawia się. Skorodowanych powierzchni z głębokimi wżerami – 0,8 mm nie spawa się. W takim
przypadku należy tłumiki i przewody wymienić.
84
Rys. 2.87. Osadzenie pierścieni uszczelniających tuleję
cylindrową
85
6. Na korki olejowe nałożyć uszczelki gumowe i wkręcić w otwory magistrali olejowej (w przednią i
tylną część kadłuba). Ponadto wkręcić dwa korki w otwory magistrali wału rozrządu, tak aby nie
wystawały ponad płaszczyznę (przednią i tylną) kadłuba. Korki wkręcić na pastę kauczukowo
silikonową (lub inne szczeliwo odporne na działanie olei i temperatury). Wkręcić korki w otwory
magistrali głównej wału rozrządu. Zamontować przewód łączący magistralę olejową główną z
magistralą olejową wału rozrządu. Wkręcić gniazdo złącza czujnika ciśnienia oleju.
7. Wcisnąć po dwa pierścienie ustalające zawieszenie przednie (rys. 2.89). Wkręcić po cztery śruby
(dwie M12-M12 x 1,25 x 76 i dwie M12-M12 x 1,25 x 86) w otwory mocujące przednie
zawieszenie. Część gwintową śrub przed wkręceniem pokryć smarem grafitowym.
8. Wkręcić dwie śruby M8 x 1 x 20 mocujące odpowietrznik silnika (uprzednio gwint śrub pokryć
masą uszczelniającą ).
Wkręcić trzy śruby M10-M10 x 1,25 x 30 mocujące wspornik filtru paliwa oraz cztery śruby M10-
M10 x 1,25 x 25 mocujące filtr oleju.
9. Wkręcić w kadłub dziewięć śrub dwustronnych M8-M8 x 1 x 65 i jedną śrubę M8 x M8 x 1 x 60
mocujące osłonę (pokrywę) przednią silnika. Rozmieszczeni śrub przedstawiono na rys. 2.90a.
10. Wkręcić w kadłub pięć śrub dwustronnych M8 x M8 x 1 x 60 mocujących pompę wody, dwie śruby
M8-M8 x 1 x 20 mocujące płytkę wału rozrządu i jedną śrubę M8-M8 x 1 x 20 mocującą blachę
przednią i pompę wody (rys. 2.90b).
W otwory gwintowe w kadłubie przelotowo wkręcić śruby, po uprzednim odtłuszczeniu i pokryciu
masą uszczelniającą. Pozostałe śruby przed wkręceniem pokryć smarem grafitowym. Następnie
należy wcisnąć rurkę wskaźnika poziomu oleju.
11. Wkręcić dwanaście śrub dwustronnych M10-M10 x 1,25 x 30 mocujących osłonę koła
zamachowego (rys.2.91).
12. Wkręcić w kadłub silnika dwadzieścia osiem śrub mocujących głowicę o czterech różnych
długościach „L”.
Rozmieszczenie śrub pokazano na rys. 2.92. Przed wkręceniem śrub należy gwint pokryć smarem
grafitowanym. Moment dokręcania śrub wynosi 78 + 10 Nm (8+1 kGm).
Przeznaczenie śrub i ich długości :
a) śruba (długa) 250 mm, 6 szt. – służy do mocowania dźwigni klawiatury – rozrządu i głowicy
b) śruba mocująca głowicę o długości 188 mm , 14 szt.
c) śruba (krótka) o długości 168 mm, 6szt. – służy do mocowania – głowicy, a wkręcić należy ją
w okolicy otworu gniazda wtryskiwacza
d) śruba o długości 192 mm, 2 szt. – mocująca wieszak przedni silnika i głowicę. Materiał śruby
36HNM-C. Stan ulepszony min. Rm=1100 MPa (R=110 kG/mm² ).
Wymiary wykonawcze śruby przedstawia rys. 2.103. Pozostałe trzy rodzaje śrub różnią się tylko
długością.
13. Montaż wału korbowego należy rozpocząć od odkręcenia czternastu śrub mocujących pokrywy
łożysk głównych wału korbowego i wymontowania pokrywy łożysk. Sprawdzić drożność kanałów
olejowych magistrali głównej (rys. 2.94), przepychaczem (drutem). Powierzchnie gniazd,
półpanewek i pokryw głównych łożysk wytrzeć serwetą techniczną. Założyć półpanweki tak, aby
występ półpanewki był osadzony w wycięciu. Założyć półpierścienie oporowe. Powierzchnie
półpanewek i pierścieni oporowych pokryć olejem silnikowym. Przed zamontowaniem do kadłuba
silnika należy sprawdzić drożność kanałów olejowych. Wytrzeć serwetą techniczną czopy wału
korbowego i ułożyć wał na panewkach. Przy montażu wału zwrócić uwagę na osadzenie
pierścieni oporowych górnych. Zamontować do kadłuba pokrywy łożysk z półpanewkami i
półpierścieniami oporowymi dolnymi. W przypadku zatarcia lub urwania się śruby mocującej
pokrywę łożysk głównych wału należy użyć śrubę wg rys. 2.95. z materiału 36 HNM-C, śruba
ulepszona cieplnie min. Rm=1050 MPa (Rm=105 kG/mm² ).
Podczas montażu pokryw do kadłuba należy zwrócić uwagę na oznaczenia, które znajdują się na
pokrywach i kadłubie. Gwint śrub pokryć olejem silnikowym. Następnie należy ustalić wzajemne
położenie pokryw łożysk głównych w stosunku do powierzchni w kadłubie od strony koł
zamachowego z dokładnością 0,1 mm .Dokręcić śruby (nakrętki) pokryw momentem 215...225
NM (22...23 kGm) w kolejności przedstawionej na rys. 2.96. Po dokręceniu wału korbowego
sprawdzić moment oporowy przez pokręcenie wałem. Wał powinien obracać się płynnie, a
moment nie może być większy niż 30 Nm (3kGm).
14. Wkręcić osiem śrub dwustronnych M10-M10 x 1,25 x 45-10,9 w tym jedną M10-M10 x 1,25 x 50z-
10,8 do plombowania miski oleju mocujących miskę olejową, dwie śruby M12-M12 x 1,25 x 26-
10,9 mocujące pompę oleju oraz dwie śruby m10-M10 x 1,25 x 40 –10,9 mocujące przewód
tłoczący. Przed wkręceniem śrub pokryć ich gwint smarem grafitowanym.
86
Rys. 2.90. Rozmieszczenie śrub w przedniej części kadłuba.
Uwaga.
Przed zamontowaniem wspornika koła pośredniego należy dokonać podmontażu wspornika i
ułożyskowania koła zębatego w celu sprawdzenia luzu osiowego.
87
Rys. 2.91. Rozmieszczenie śrub mocujących osłonę koła
Zamachowego.
88
Rys. 2.94. Kanały olejowe magistrali Rys. 2.95. Śruba mocowania pokryw łożysk
olejowej. głównych wału korbowego.
15. Zamontować wspornik koła pośredniego do kadłuba – na śruby nałożyć podkładki sprężyste.
Gwint śrub pokryć olejem silnikowym, a śruby dokręcać na przemian jednakowym momentem.
16. Montaż blachy przedniej należy rozpocząć od przyklejenia smarem stałym uszczelki papierowej
do blachy przedniej. Od strony kadłuba uszczelkę pokryć olejem silnikowym. Nałożyć na wspornik
kół pośredniego blachę z uszczelką. Na śruby mocujące blachę nałożyć podkładki
zabezpieczające i nakręcić nakrętki wstępne. Ustawić blachę współosiowo do wspornika pompy
za pomocą trzpienia ustalającego S-PMz-108. Końce blachy ustawić w stosunku do dolnej
płaszczyzny kadłuba z dokładnością 0,2 mm. Dokręcić nakrętki i zabezpieczyć śruby przed
odkręceniem się przez dogięcie podkładek.
17. Do osłony koła zamachowego wcisnąć pierścień BA-125 x 150 X 12 CFW i wkręcić dziesięć śrub
dwustronnych M10-M10 x 1,25 x 28 mocujących skrzynię biegów. Do płaszczyzny osłony koła
zamachowego przykleić smarem stałym uszczelkę papierową. Osłonę z pierścieniem
uszczelniającym i uszczelką nałożyć na śruby mocujące. Nałożyć podkładki zabezpieczające
nakręcić nakrętki (rys. 2.97). Ustawić płaszczyznę osłony względem płaszczyzny kadłuba z
89
dokładnością 0,1 mm. Dokręcić nakrętki i zabezpieczyć przed odkręceniem przez dogięcie
podkładek. Wystające ponad płaszczyznę kadłuba końce uszczelki obciąć. Następnie wkręcić
dwie śruby M10-M10 x 1,25 x 35 do plombowania skrzyni biegów.
18. Powierzchnie cylindryczne czopów wału rozrządu z kołem zębatym oraz powierzchnię oporową
płytki przy pierwszym, czopie łożyska należy wypolerować i pokryć cienką warstwą oleju
silnikowego. Gniazda łożysk czopów wału rozrządu w kadłubie pokryć olejem silnikowym.
Wprowadzić wał rozrządu w otwory kadłuba. Na śruby dwustronne nałożyć płytkę ustalającą wał
rozrządu. Założyć podkładki zabezpieczające, dokręcić nakrętki i zabezpieczyć przez dogięcie
podkładek. Po zamontowaniu luz osiowy powinien wynosić 0,05...0,1 mm.
19. Powierzchnię obudowy napędu pompy wtryskowej (rys. 2.98) odtłuścić, a następnie pokryć masą
uszczelniającą, przykleić uszczelkę. Zamontować napęd pompy wtryskowej do blachy przedniej
śrubami, które należy zabezpieczyć przed odkręcaniem się podkładkami ząbkowanymi. Na wał
napędu pompy wcisnąć koło zębate, nałożyć podkładkę zabezpieczającą i dokręcić nakrętkę.
Uwaga.
Obudowę łożyska napełnić do 1/3 objętości smarem ŁT-4S2 w ilości ok. 50 g.
20. Przygotować sześć tłoków z korbowodami (uwzględniając materiał kadłuba) z jednej grupy
selekcyjnej pod względem masy. Położyć tłoki z korbowodami na stole monterskim w kolejności
od pierwszego do szóstego.
Odkręcić śruby pokryw korbowodów, położyć pokrywy obok trzonów. Powierzchnie gniazd w
pokrywie, trzonie korbowodu i półpanewkach wytrzeć serwetą techniczną. Do oczyszczonych
gniazd włożyć czyste półpanewki tak, aby zamki spoczywały w wycięciach. Powierzchnie robocze
półpanewek pokryć olejem silnikowym. Ustawić zamki pierścieni tłokowych w następujący sposób
(rys. 2.99)). Zamek pierwszego pierścienia tłokowego ustawić w osi otworu sworznia tłokowego.
Drugi zamek pierścienia tłokowego ustawić po przeciwnej stronie tłoka w osi otworu sworznia
tłokowego. Zamek trzeciego i czwartego pierścienia tłokowego (zgarniającego) ustawić
prostopadle do osi otworu sworznia tłokowego. Tak ustawione cztery zamki pierścieni tłokowych
na tłoku powinny tworzyć (w widoku z góry) między sobą o kąt 90°.
Przed zamontowaniem tłoków do cylindrów należy pokryć olejem silnikowym widoczne
płaszczyzny sworznia tłoka i kilkakrotnie poruszać poprzecznie tłokiem. Następnie pokryć olejem
silnikowym powierzchnię cylindryczną tłoka i pierścieni tłokowych. Wprowadzić tłoki w tuleje
cylindrów za pomocą pierścienia monterskiego 94.547.004. Tłok z korbowodem i półpanewką
zamontować tak, aby panewka spoczywała na czopie wału korbowego. Kolejność montażu tłoków
powinna być następująca : 1 – 6 – 2 – 5 – 3 – 4. Strzałki na tłokach winny być skierowane w
kierunku przodu silnika. Po zamontowaniu pierwszego i szóstego tłoka należy założyć pokrywy
korbowodów wg oznaczeń tak, aby znajdowały się po jednej stronie korbowodu.
Śruby wkręcić wstępnie ręcznie, a dokręcać kluczem dynamometrycznym momentem 137...147
Nm (14...15 kGm). Po zamontowaniu każdej pary tłoków sprawdzić obracanie się wału
korbowego. Wał powinien obracać się bez zacięć. Do kadłuba montować tłoki o jednakowej grupie
ciężarowej, które są oznaczone na denku tłokami cyframi od 0 do 9.
90
Rys. 2.97. Zabezpieczenie osłony koła zamachowego.
91
21. W kanałek otworu koła pośredniego założyć osadczy. Na oś wspornika koła pośredniego wcisnąć
wewnętrzny pierścień łożyska. W otwór koła wcisnąć przynależny do łożyska pierścień
wewnętrzny. Na oś wspornika nasunąć pierścień odległościowy. W koło pośrednie wcisnąć
pierścień zewnętrzny łożyska. Koło pośrednie z pierścieniem osadczym i dwoma pierścieniami
zewnętrznymi łożyska założyć na wsporniki koła. Następnie należy przystąpić do montażu kół
rozrządu. Po zazębieniu kół zębatych należy na oś wspornika wcisnąć pierścień wewnętrzny
łożyska, założyć podkładkę i dokręcić nakrętkę (śrubę) kluczem dynamometryczym momentem
78,5...88,5 Nm (8...9 kGm). Sprawdzić luz międzyzębny dla wszystkich zamontowanych kół
rozrządu – montowanie łożysk przedstawia rys. 2.100.
Uwaga.
Łożyska nr 3020A i pierścień odległościowy stanowią zestaw. Zamiana poszczególnych elementów z
innymi zestawami jest niedopuszczalna. Luz poosiowy łożysk powinien wynosić 0,01...0,03 mm.
22. Na śruby dwustronne mocujące pompę oleju założyć po jednej podkładce o grubości 0,3 lub 0,1
mm. Następnie nałożyć pompę oleju na śruby i docisnąć do kadłuba w celu sprawdzenia luzu
międzyzębnego. Luz powinien wynosić 0,06...0,27 mm. W wyniku pomiarów ustalić odpowiednią
liczbę podkładek, po czym na śruby nałożyć podkładki zabezpieczające, dokręcić nakrętki i
zabezpieczyć przed odkręceniem się.
Zamontować do kadłuba przewód tłoczący za pomocą dwóch nakrętek zabezpieczonych
zawleczkami. Nałożyć na wałek pompy głównej sprzęgło napędzające pompę pomocniczą oleju.
Na śruby mocujące pomocniczą pompę oleju nałożyć podkładki zabezpieczające. Połączyć
pompy oleju za pomocą sprzęgła. Pod płaszczyzny pompy pomocniczej spoczywającej na
kadłubie, położyć taką samą liczbę podkładek jak pod pompę oleju główną. Dokręcić śruby
mocujące i zabezpieczyć śruby przez dogięcie podkładek . umocować przewód ssący pompy
pomocniczej do szóstej pokrywy łożyska za pomocą śruby zabezpieczającej podkładką odginaną
92
23. Końcówkę wału korbowego posmarować olejem silnikowym , wcisnąć odrzutnik następnie wsunąć
tuleję ślizgową uszczelniacza. W osłonę kół rozrządu (pokrywę przednią) wcisnąć pierścień
uszczelniający Ba-60 x 85 x 8 CFW oraz wkręcić śrubę M10-M10 x 1,25 x 45-10,9 i M10-M10 x
1,25 x 50z –10,9 do zaplombowania miski oleju. Płaszczyznę osłony przeznaczonej pod
uszczelkę odtłuścić i pokryć szczeliwem płynnym.
Przykleić uszczelkę do osłony, a drugą stronę uszczelki pokryć cienką warstwą smaru stałego. Na
śruby mocujące nałożyć osłonę kół rozrządu. Ponadto należy ustawić dolną płaszczyznę osłony z
płaszczyzną kadłuba przeznaczoną pod uszczelkę miski olejowej z dokładnością 0,1 mm.
Dokręcić nakrętki i śruby mocujące osłonę kół rozrządu.
24. Płaszczyzny pompy wody przeznaczone pod uszczelkę od tłuścić i pokryć szczeliwem. Przykleić
uszczelkę. Od strony kadłuba posmarować uszczelkę olejem silnikowym. Wcisnąć na rurę pompy
przewód łączący termostat z pompą wody. Na przewód nałożyć dwa zaciski dokręcić .Wprowadzić
pompę wody na śruby, wystające końce śrub pokryć olejem silnikowym, nałożyć podkładki
sprężyste i dokręcić nakrętki śrub. Na przewód górny kolektor – termostat nałożyć dwa zaciski i
wcisnąć przewód na kolektor wody, wprowadzić termostat w przewody gumowe kolektora i pompy
wody, po czym dokręcić wszystkie zaciski. W otwór gwintowany obudowy termostatu wkręcić
czujnik temperatury wody.
25. Powierzchnię styku koła zamachowego z czopem wału korbowego wytrzeć serwetą techniczną.
Wprowadzić koło zamachowe na czop wału korbowego (rys. 2.101.). Wkręcić śruby mocujące
koło zamachowe i dokręcić kluczem dynamometrycznym momentem 137...147 Nm (14...15 kGm).
26. Na stopę miski olejowej (rys. 2.102.) nałożyć uszczelkę. Miskę olejową z uszczelką osadzić na
śrubach mocujących. Śruby pokryć olejem silnikowym, nałożyć podkładki sprężyste i nakręcić
nakrętki. W otwór miski olejowej wkręcić korek spustu oleju.
93
Rys. 2.102. Miska oleju.
1 – wskaźnik poziomu oleju, 2 – uszczelka górna miski, 3 – część górna miski, 4 – uszczelka wskaźnika, 5 – podkładka sprężysta, 6 – śruba,
7 – część dolna miski, 8 – uszczelka korka, 9 – korek spustu oleju, 10 – śruba, 11 – podkładka sprężysta, 12 – uszczelka miski oleju,
13 – nakrętka kołpakowa 14 – łącznik, 15 – uszczelka, 16 – śruba.
27. Wymontować osadnik filtra oleju. W kanałki założyć pierścienie uszczelniające, nałożyć filtr na
śruby mocujące, założyć podkładki sprężyste i dokręcić cztery nakrętki. Zamontować uprzednio
wymontowany osadnik filtru oleju.
28. Montaż pokrywy bocznej z osłoną i pokrywy osłony kół rozrządu rozpocząć od odtłuszczenia i
pokrycia szczeliwem płaszczyzny pokrywy bocznej przeznaczonej pod uszczelkę. Następnie
należy przykleić uszczelkę. Do pokrywy tylnej wałka rozrządu przykleić uszczelkę, przykręcić
trzema śrubami zabezpieczonymi podkładkami sprężystymi.
29. Wprowadzić trzpień ustalający w piastę tarczy sprzęgła i włożyć trzpień w otwór łożyska wału
korbowego tak, aby tarcza sprzęgła spoczywała na powierzchni ciernej koła zamachowego.
Nałożyć tarczę dociskową na tarczę sprzęgła w ten sposób, żeby otwory przeznaczone na kołki
ustalające w osłonie tarczy dociskowej pokrywały się. Wcisnąć dwa kołki ustalające w osłonę
tarczy dociskowej.
30. Przed montażem tłumika drgań skrętnych z kołem pasowym wytrzeć serwetą techniczną
końcówkę wału korbowego. W kanałek wału wcisnąć wpust czółenkowy. Następnie wprowadzić
koło pasowe z tłumikiem drgań skrętnych. Na końcówkę wału nałożyć podkładkę zabezpieczającą
w taki sposób, by występ zazębił się z otworem w kole pasowym.
Gwint końcówki pokryć olejem silnikowym, nakręcić nakrętkę i dokręcić momentem 137...147 Nm
(14...15kGm). Zabezpieczyć nakrętkę przed odkręceniem przez dogięcie podkładki. Montażu koła
pasowego z tłumikiem drgań przedstawia rys. 2.103. Podmontować napęd pomocniczy i
zamontować alternator. Następnie za pomocą sworznia (rys. 2.104) osi (rys. 2.105) zamontować
wspornik alternatora do kadłuba silnika. Ponadto należy zamontować rozrusznik i odpowietrznik
skrzyni korbowej silnika.
94
Rys. 2.103. Montaż koła pasowego z tłumikiem drgań na
wale korbowym.
31. Powierzchnie cylindryczne popychaczy i otwory przeznaczone pod popychacze w kadłubie należy
wytrzeć serwetą techniczną. Oczyszczone powierzchnie pokryć olejem silnikowym. Przygotowane
popychacze wkładać kolejno w otwory kadłuba poruszając pionowo w celu sprawdzenia, czy nie
występują zacięcia. W przypadku stwierdzenia niewłaściwej pracy popychacza w gnieździe należy
popychacze zapolerować.
32. Przed zamontowaniem uszczelki podgłowicowej należy wcisnąć trzy kołki w otwory płaszczyzny
podgłowicowej, ustalającej uszczelkę. Powierzchnię podgłowicową kadłuba wytrzeć serwetą
techniczną, wprowadzić uszczelkę na śruby i kołki ustalające tak, aby był widoczny wyciśnięty
napis „Góra”.
95
Po nałożeniu uszczelki sprawdzić, czy kanał olejowy znajdujący się przy śrubach nie został
przysłonięty (rys. 2.106).
33. Sprawdzić poziom oleju w pompie wtryskowej. Następnie sprawdzić charakterystykę pompy na
stole probierczym. Wymontować pokrywę wziernika z osłony koła zamachowego. Ustawić tłok
pierwszego cylindra ZZ tak, aby znak „0” podziałki kątowej zaznaczonej na kole zamachowym,
pokrywał się ze wskaźnikiem wziernika w osłonie koła. Obrócić wał korbowy w kierunku
odwrotnym do ruchu wskazówek zegara o kąt 18,5 ±1.
Na wspornik pompy założyć pompę wtryskową, łącząc ją jednocześnie z napędem . Znaki nacięte
na obudowie sprzęgła pompy i pompy wtryskowej muszą pokrywać się w jednej płaszczyźnie.
Umocować pompę wtryskową do wspornika czterema śrubami, śruby nakręcić na przemian tak,
aby nie odkształcić kadłuba pompy. Dokręcić na gotowe śruby mocujące sprzęgło z napędem.
Sprzęgła pompy wtryskowej w rozłożeniu montażowym przedstawia rys. 2.107.
34. Do każdej głowicy (trójdzielna) wkręcić cztery śruby dwustronne M8x45 mocujące wtryskiwacze
oraz dwie śruby dwustronne M10 x 28 mocujące kolektor wydechowy.
96
Płaszczyzny styku głowic z uszczelką wytrzeć serwetą techniczną. Następnie nałożyć głowice na
śruby i kołki ustalające oraz wprowadzić wspornik osi dźwigni z dźwigniami zaworów.
Powierzchnie kuliste i wnętrze kielichów drążków popychaczy pokryć olejem silnikowym i włożyć
w gniazda popychaczy oraz w kielichy wprowadzić czasze kuliste śrub regulacyjnych. Przed
przykręceniem nakrętek mocujących wspornik osi ustawić końcówki dźwigienek współpracujących
z zaworami symetrycznie względem trzonów zaworów. W tym celu należy przesunąć odpowiednio
wspornik w granicach luzu pomiędzy śrubą, a otworem wspornika.
W przypadku nierównomiernego wystawania osi dźwigni zaworu, należy przesunąć oś wspornika
tak, aby wystawanie z obu stron było jednakowe. Gwint śrub mocujących głowice pokryć olejem
silnikowym. Pod nakrętki dwóch śrub przednich pierwszej głowicy założyć wieszak silnika. Na
wszystkie śruby mocujące głowice nałożyć podkładki i dokręcić wstępnie nakrętki,. Nałożyć
przewód wydechowy na śruby dwustronne i dokręcić. Następnie należy przystąpić do
przykręcenia głowic wg kolejności przedstawionej na rys. 2.108. Uszkodzone nakrętki mocowania
głowic wymienić na nowe o wymiarach nominalnych wg rys. 2.109. Głowice należy dokręcać
stopniowo za pomocą klucza dynamometrycznego.
35. wtryskiwacze przed zamontowaniem do głowic należy sprawdzić na próbniku – ciśnienie wtrysku
22...23 MPa (220...230 kG/cm²). Wprowadzić wtryskiwacze w otwory głowic. Wystające końce
śrub mocujących wtryskiwacze pokryć olejem silnikowym. Na śruby nałożyć podkładki sprężyste i
nakręcić nakrętki. Dokręcać na przemian ręcznie, a następnie kluczem dynamometrycznym
moment 15...20 Nm (1,5...2 kGm). Sprawdzić wystawanie wtryskiwaczy ponad płaszczyznę
głowicy (rys. 2.110). wielkośc wystawania powinna wynosić 3,5 ± 0,45 mm.
36. Regulację luzów zaworów należy przeprowadzić w kolejności : 1 – 5 – 3 – 6 – 2 – 4 .
Wartość luzu dla wszystkich zaworów mierzona na zimnym silniku wynosi 0,3 mm. Podczas
regulacji luzu zaworu pierwszego cylindra tłok w cylindrze powinien znajdować się w ZZ.
Regulację luzu przeprowadza się przez wkręcenie lub wykręcenie śruby z dźwigienki. Po
wykonaniu regulacji luzu zaworu pierwszego cylindra należy obrócić wałem korbowym w
kolejności podanej wyżej o kąt 120° w celu przeprowadzenia regulacji luzów w poz ostałych
zaworach.
37. Na płaszczyznę dociskową pokrywy głowicy nałożyć uszczelki. Pokrywy głowic wprowadzić na
śruby mocujące i dokręcić równomiernie nakrętki. Na wlew środkowej pokrywy głowicy założyć
pokrywę wlewu oleju.
38. Na śruby mocujące kolektor wody założyć podkładki sprężyste i przykręcić kolektor do głowic.
Płaszczyzny przeznaczone pod uszczelkę przy głowicy i przewodzie ssącym wytrzeć serwetą
techniczną. Na śruby założyć podkładki sprężyste i przykręcić przewód ssący.
39. Na śruby dwustronne w kadłubie wprowadzić wspornik filtru paliwa, nałożyć podkładki sprężyste i
dokręcić nakrętki. Na wystające śruby wspornika założyć filtr paliwa, podkładki sprężyste i
dokręcić nakrętki. Następnie należy połączyć filtr paliwa przewodami z pompą wtryskową i pompą
zasilającą. Wmontować świecę płomieniową do przewodu ssącego z zaworem
elektromagnetycznym i przewodami. Wmontować przewody wtryskowe i przewód paliwa oraz
połączyć przewody wtryskowe szczękami.
97
Rys. 2.109. Nakrętka głowicy.
40. Sprężarkę z kołem pasowym ustawić na sankach i umocować śrubami. Połączyć przewód ssący
silnika ze sprężarką przewodem elastycznym. Założyć paski klinowe na koła i wyregulować naciąg
pasków. Następnie zamontować przewody (olejowe) do smarowania sprężarki.
41. Montaż zawieszenia silnika rozpocząć od założenia wspornika na uprzednio wkręcone śruby
przedniego zawieszenia z prawej strony silnika i przykręcenia czterema nakrętkami koronowymi.
Pod śruby założyć podkładki sprężyste, a nakrętki zabezpieczyć zawleczkami. Wbić dwa
pierścienie ustalając zawieszenie przednie z lewej strony silnika. Wkręcić dwie śruby długie i dwie
krótkie. W otwory gwintowe przelotowe wkręcić śruby dwustronne po uprzednim odtłuszczeniu i
pokryciu masą uszczelniającą. W pozostałe otwory gwintowe wkręcić śruby pokryte smarem
grafitowanym. Do wsporników przedniego zawieszenia zamontować poduszki gumowe czterema
śrubami zabezpieczonymi i podkładkami sprężystymi.
42. Zamontować wentylatora na koło pasowe i przykręcić czterema śrubami, zabezpieczonymi
podkładkami sprężystymi.
43. Przed zamontowaniem skrzynki biegów uprzednio należy ustawić bieg bezpośredni. Końcówkę
napędową wałka skrzynki wytrzeć serwetą techniczną i pokryć cienką warstwą oleju silnikowego.
Wprowadzić na śruby dwustronne mocujące skrzynię biegów z jednoczesnym wprowadzeniem
wałka napędowego w otwór wielowypustowy tarczy sprzęgła i łożyska kulkowego wału
korbowego. Następnie zamocować skrzynię biegów do osłony koła zamachowego.
44. Do wspornika siłownika sterowania pompą wtryskową, zamontować dźwigienkę nakładając na
sworzeń zaczep sprężyny i zabezpieczyć sworzeń zawleczką. Zamocować do kadłuba silnika
wspornik siłownika z dźwigienką dwiema śrubami z nakrętkami zabezpieczonymi podkładkami
sprężystymi. Następnie należy zamocować siłownik do wspornika oraz dźwigienkę za pomocą
98
dwóch sworzni zabezpieczonych zawleczkami. Połączyć sprężynę, wspornik siłownika z
dźwigienką. W otwór dźwigni siłownika włożyć sworzeń.
45. Płaszczyzny styku skrzyni biegów z łapami (wspornik tylny zawieszenia) oraz łapy wytrzeć
serwetą techniczną.
Na prawej i lewej płaszczyźnie obudowy skrzyni biegów zamontować zgodnie z przeznaczeniem,
odpowiednie wsporniki (łapy z rolkami) i przykręcić czterema śrubami zabezpieczonymi
podkładkami.
Uwaga.
W otwory przelotowe osłony koła zamachowego wkręcić śruby na pastę uszczelniającą.
46. Wmontować wspornik dźwigni sterowania do lewej strony koła zamachowego za pomocą czterech
śrub z podkładkami sprężystymi. Przed wkręceniem śruby posmarować szczeliwem.
47. Wkręcić śrubę oporową tak, aby nie opierała się o zderzak. Przykręcić cylinder wspomagania
sprzęgła do wspornika za pomocą śrub i podkładek sprężystych.
Nakręcić na część gwintowaną cylindra nakrętkę tak, aby tłoczek na cylinderku znajdował się w
krańcowym położeniu od strony zasilania płynem. Dźwignia wyciskowa sprzęgła musi znajdować
się w położeniu takim, aby łożysko wyciskowe nie opierało się o dźwigienkę sprzęgła. Przy tak
ustalonej dźwigience i widełkach połączyć je ze sworzniem. Wkręcić śrubę oporową tak, aby
odległość między zderzakiem., a śrubą wynosiła 4...5 mm. Następnie zabezpieczyć z obu stron
zawleczkami i zamontować sprężynę. Ostatnią czynnością wykonywaną po naprawie silnika (w
czasie, której wymieniono części silnika, takie jak : wał korbowy, tuleję, tłoki, pierścienie tłokowe i
panewki itp.) jest docieranie współpracujących powierzchni.
Uwaga.
Przed uruchomieniem silnika należy odciąć dopływ paliwa dźwignią odcinającą przy pompie
wtryskowej i kręcić wałem korbowym za pomocą rozrusznika, aż do uzyskania wskazań
ciśnieniomierza oleju 0,2 MPa (2 kGm/cm²) w celu dokładnego napełnienia układu smarowania.
Dla samochodu STAR 266 jest przewidziane docieranie obejmujące przebieg 2000 km. Przebieg dzieli
się na dwa okresy :
I – 0...500 km – jazda z dopuszczalnym ładunkiem do 1750 kg
II – 500...2000 km – jazda z dopuszczalnym ładunkiem do 2600 kg
99
W okresie docierania przewidziane są dwie obsługi gwarancyjne zgodnie z instrukcją obsługi
samochodu :
a) pierwsza – po przebiegu 500 – 750 km
b) druga – po przebiegu 2000 km
Szczegółowe warunki docierania dla poszczególnych odmian samochodu zawiera instrukcja obsługi,
gdzie również są podane czynności obsługi gwarancyjnej w okresie docierania.
100
3. SPRZĘGŁO.
101
7
102
Rys. 3.4. Sterowanie sprzęgła.
1- pompa hydrauliczna, 2 - tłok pompy, 3 - popychacz, 4 - cylinderek hydrauliczny,
5 - tłok cylinderka, 6 - popychacz, 7 - dźwignia, 8 - wałek widełek wyciskowych,
9 - łożysko wyciskowe, 10 - tuleja prowadząca, 11 - zbiornik, 12 - nakrętka,
13 - widełki, 14 - śruba regulacyjna, 15 - śruba, 16 - przewód, 17 - odpowietrznik
pompy, 18 - odpowietrznik cylinerka.
103
3.2. Wymontowanie sprzęgła.
Do demontażu tarczy dociskowej kompletnej konieczne jest dociśnięcie osłony sprzęgła 7(rys.3.2) ze
względu na oddziaływanie sprężyn dociskowych 5 na osłonę 7, co przy swobodnym odkręcaniu
nakrętek 12 wieszaków dźwigni może spowodować zagrożenie. W przypadku braku odpowiedniego
przyrządu można użyć prasy o nacisku minimum 10kN. Po dociśnięciu osłony 7 w kierunku tarczy
dociskowej 1 należy:
- odbezpieczyć i odkręcić cztery śruby 11 mocujące płytki sprężyste 8,
- odgiąć podkładki 14 i wykręcić śruby 15,
- zdjąć podkładki zabezpieczające 13 i odkręcić nakrętki 12 wieszaków dźwigni,
- wyjąć tarczę dociskową z przyrządu, zdjąć osłonę sprzęgła 7,
- odgiąć i wyjąc zawleczki ze sworzni dźwigni 4, wyjąć sworznie,
- odłączyć dźwignię 3 od wsporników tarczy dociskowej 1 i wieszaków 2 (nie pogubić igiełek)
Jeżeli na powierzchni ciernej tarczy dociskowej (rys.3.6) wystąpiły rysy i ślady powyżej 0,1mm, tarczę
należy przetoczyć. Dopuszczalna grubość warstwy przetoczonej wynosi 1 mm. Dopuszczalna
odchyłka płaskości powierzchni po toczeniu do 0,06 mm .
Jakiekolwiek pęknięcia tarczy są niedopuszczalne i kwalifikują ją do wymiany.
104
3.3.3. Sprężyny dociskowe.
Po stwierdzeniu rys lub korozji na powierzchni, sprężyny należy wymienić na nowe. Po wymianie
należy stosować sprężyny jednej grupy selekcyjnej (oznaczone jednakowym kolorem)
Osłona sprzęgła nie powinna mieć pęknięć lub zagnieceń. Dopuszczalna płaskość płaszczyzny
styku z kołem zamachowym mierzona szczelinomierzem na płycie kontrolnej nie może przekraczać
0,3 mm .
W przypadku stwierdzenia zużycia powierzchni ciernej nakładki pierścienia (rys. 3.8) do łbów nitów,
należy nakładkę wymienić na nową.
105
3.3.7. Łożysko wyciskowe.
Korpus łożyska wyciskowego mający pęknięcia lub wyłamania należy wymienić na nowy. Łożysko
kulkowe wykazujące ślady korozji lub zużycie należy wymienić na nowe.
Miarą zużycia układu wyłączania pompa-cylinderek jest utrata szczelności. Jeżeli przyczyną wycieków
płynu są zużyte pierścienie uszczelniające, należy je wymienić na nowe. Po naprawie należy
przeprowadzić odpowietrzenie układu.
Pozostałe elementy sprzęgła, jak : wieszaki dźwigni i inne należy wymienić na nowe w przypadku
stwierdzenia jakichkolwiek pęknięć, większych odkształceń lub zużyć.
1. W otwory dźwigni 3 (rys.3.2) ułożyć na smar stały ŁT-4S-2 po osiemnaście igiełek 16.
2. Założyć na dźwignię wieszak dźwigni 2, wbić sworzeń 4 i zabezpieczyć zawleczkami.
3. Założyć dźwignie ucha tarczy dociskowej 1, wbić sworznie 4 i zabezpieczyć zawleczkami.
4. Na ośmiu cylindrycznych nadlewach tarczy dociskowej założyć po jednej podkładce izolacyjnej.
5. Na podkładki nałożyć sprężyny dociskowe 5 (rys.3.2) stosują do jednego sprzęgła osiem sprężyn
jednakowej grupy selekcyjnej (oznaczone jednym kolorem).
6. Ułożyć tarczę dociskową zwróconą dźwigienkami do góry na dole prasy warsztatowej (nacisk
minimum 10kN), na tarczę nałożyć osłonę sprzęgła 7 (rys.3.2) tak, aby osie otworów na wieszaki
pokrywały się.
7. Docisnąć sprężyny osłoną tak, aby na wystające śruby wieszaka 2 możliwe było nakręcenie
nakrętek 12.
8. Nakręcić nakrętki.
9. Wyregulować dźwignę sprzęgła 3 tak, aby przy wymiarze a=24,8±0,1 mm wymiar h=22,7±0,3 mm
(rys.3.2) , przy czym różnica między wymiarem h dla poszczególnych dźwigienek nie może
przekraczać 0,3 mm mierząc pod obciążeniem siły 19,6...24,5 N przyłożonej w punkcie „A” na
dźwigni (rys.3.2). W czasie dokonywania pomiarów należy lekko naciskając ręką na dźwigienkę do
dołu, skasować luzy występujące w łożyskowaniu igiełkowym dźwigienki.
10. Po ustawieniu dźwigni zabezpieczyć nakrętki 12 podkładkami 13 , założyć podkładki odginane 14,
wkręcić śruby 15 (M6x10) i zabezpieczyć je przed odkręceniem.
11. W gwintowane otwory tarczy dociskowej włożyć przez otwór osłony sprzęgła, tulejki ustalające 10
wprowadzając ich ścięcia w wyjęcia płytek łączących 8.
12. Wkręcić i dokręcić momentem 22±2 Nm śruby 11(M8x1x30) oraz zabezpieczyć je przed
odkręceniem przez zaciśniecie tulejek 10.
13. Zamocować tarczę dociskową do tarczy wyważarki bazując na dwóch otworach osłony sprzęgła
∅ 10E8 mm . Tarcza dociskowa powinna przylegać do zabieraka wyważarki. Przyleganie tarczy
dociskowej do zabieraka sprawdzić w trzech położeniach na obwodzie szczelinomierzem 0,05 mm.
14. Wyrównoważyć dynamicznie tarcze dociskowa z dokładnością 0,4 Ncm. W celu wyrównoważenia
należy wywiercić otwory ∅ 7,5 mm na obwodzie tarczy dociskowej lub otwory ∅ 15 mm w
nadlewach (rys.3.2). Minimalna grubość ścianki między otworami ∅ 7,5 mm do wyrównoważenia a
otworami gwintowanymi pod śruby 11 wynosi 10 mm .
15. Założyć pierścień wyłączający 3 (rys.3.1) na dźwignię sprzęgła.
106
3.5. Zamontowanie sprzęgła w samochodzie.
Do zamontowania sprzęgła w samochodzie należy stosować wałek napędowy skrzynki biegów lub
odpowiedni trzpień umożliwiający osiowe ustawienie kompletnej tarczy sprzęgła. Po wyosiowaniu
tarczy sprzęgła należy osadzić osłonę tarczy dociskowej na dwóch kołkach walcowych ∅ 10 mm,
wciśniętych w koło zamachowe, następnie wkręcić osiem śrub (z podkładkami sprężystymi
ząbkowanymi) mocujących osłonę sprzęgła do koła zamachowego silnika. Śruby dokręcić momentem
50...60 Nm i zabezpieczyć dwa kołki walcowe przed wysuwaniem się przez zagniecenie osłony na
krawędzi otworów. Po zamontowaniu sprzęgła i skrzynki biegów należy przeprowadzić regulację
sprzęgła.
107
4. SKRZYNKA BIEGÓW.
108
sprzęgła, 45 - dźwignia wyciskowa sprzęgła, 46 - przewód elastyczny smarowania łożyska, 47 - pokrywa wziernika.
4.1. Charakterystyka.
Skrzynka biegów
Typ S-5-45 mechaniczna, zblokowana z silnikiem bez napędu
szybkościomierza
Ilość biegów 5+R
Biegi synchronizowane 2-3-4-5 z kołami cichobieżnymi
Sterowanie mechaniczne dźwignią z kabiny kierowcy
Przełożenia :
I bieg 1 : 8,47
II bieg 1 : 4,48
III bieg 1 : 2,27
IV bieg 1 : 1,59
V bieg 1 : 1
wsteczny bieg 1 : 7,87
moment wejściowy 450 Nm
3
Pojemność skrzyni biegów /oleju/ 9 dcm
ciężar skrzyni biegów:
- bez oleju 205 kg
- z olejem 214 kg
Skrzynka biegów (rys. 4.1a, b, c i rys. 4.3) składa się z następujących zasadniczych podzespołów :
osłony sprzęgła, pokrywy sterowania z mechanizmem zmiany biegów, wałka napędowego, wałka
pośredniego, wałka głównego, podzespołu biegu wstecznego.
Rys. 4.1b.
109
Rys. 4.1c.
110
Rys. 4.2. Schemat położeń skrzyni biegów i przenoszenia momentu obrotowego
a - bieg I, b - bieg II, c - bieg III, d - bieg IV, e - bieg V, f - bieg
wsteczny.
111
Rys. 4.3. Pokrywa sterowania skrzynki biegów - mechanizm zmiany biegów.
1,19,41 - pokrywa , 2,28 - uszczelka, 3,58 - pierścień osadczy sprężynujący, 4,7,10 - podkładka, 5,6 -sprężyna, 8, 50 - łożysko igłowe,
9 - końcówka przewodu gumowego, 11 - zawleczka, 12,35 - nakrętka koronowa, 13 - wspornik kątowy, 14 - osłona gumowa,
15,31 - przegub kulowy, 16,33 - nakrętka, 17,23,25,26,40 - śruba , 18,24 - podkładka sprężysta, 20 - wyłącznik światła cofania, 21 - wkręt,
22 - wtyczka, 27 - pokrywa sterowania, 30 - cięgno, 32 - tarcza, 34 - przegub, 36 - dźwignia sterowania, 37 - osłona, 38,39 - pierścień
uszczelniający, 42 - wałek sterowania, 43 - wałeczek, 44 - wałek, 45 - segment zatrzasku, 46 - sworzeń zatrzasku, 47 - sprężyna zatrzasku,
48,51 - sworzeń, 49,52,53 - wieszak, 54 - kamień ślizgowy, 55,56 - cięgno przesuwne, 57 - podkładka regulacyjna, 59 - tulejka oporowa,
60 - kołek sprężysty, 61,62 - zabierak, 63 - element pośredni.
Rys. 4.4. Mechanizm dźwigni zmiany biegów z wałkiem pośrednim i schemat przełożeń.
1 - obudowa, 2 - pokrywa, 3 - dźwignia zmiany biegów, 4 - miseczka przegubu kulkowego, 5 - pierścień sprężysty, 6 - szklanka
przegubu, 7 - wałek, 8 - śruba ustalająca, 9 - wspornik, 10 - korek, 11 - podkładka, 12 - pierścień osadczy, 13 - osłona,
14 - wkręt, 15 - śruba M8x90, 16 - wałek pośredni, 17 - śruba M8x20, 18,19 - nakrętki regulacyjne, 20 - sworzeń przegubu.
112
4.2.Wymontowanie skrzynki biegów.
Przed demontażem ze skrzyni biegów należy usunąć olej oraz ustawić skrzynię na odpowiednich
stojakach .
1. Usunąć zaślepkę i wykręcić korek w pokrywie. Otwór gwintowany, z którego wykręcono korek,
posłuży do zamocowania uchwytu do podnoszenia pokrywy sterowania.
2. Zluzować o odkręcić śruby mocujące z podkładkami sprężystymi na obwodzie pokrywy
sterowania.
3. Zluzować i odkręcić razem z podkładkami sprężystymi śruby przegubów wieszaków sterowania
biegów wstecznego - pierwszego i drugiego - trzeciego z obydwu stron obudowy skrzyni biegów.
4. Zamocować uchwyt podnoszenia 94.557.001 do pokrywy sterowania za pomocą śruby w taki
sposób, aby pokrywa zawisła w pozycji poziomej podczas podnoszenia.
5. Oddzielić pokrywę sterowania od obudowy skrzynki biegów przez lekkie uderzanie gumowym
młotkiem i ostrożnie podnieść wciągnikiem. Przy podnoszeniu pokrywy sterowania należy zwracać
uwagę na to, aby wieszaki biegów pierwszego - wstecznego i drugiego - trzeciego nie
zakleszczyły się w rowkach sprzęgieł przesuwnych.
1. Odkręcić śruby mocujące znajdujące się na obwodzie pokrywy przedniej (rys. 4.5).
2. Zluzować pokrywę przednią przez lekkie uderzanie gumowym młotkiem i oddzielić ją od
powierzchni uszczelniającej obudowy skrzyni biegów. Pociągnąć mocno wałek napędowy,
uderzając równocześnie w powierzchnię uszczelniającą obudowy skrzyni, w celu odsunięcia
łożyska z pierścieniem osadczym.
3. Podważyć pierścień osadczy za pomocą dwóch łyżek monterskich i wyciągnąć wałek napędowy z
otworu obudowy skrzyni biegów (rys.4.6).
4. Usunąć koszyczek łożyska, który pozostał na czopie wałka głównego lub w otworze wałka
napędowego.
113
Rys. 4.5. Odkręcenie pokrywy od strony wałka napędowego.
114
4.3.1.5. Wałek główny.
1. Włożyć trzpień 94.547.010 w otwór środkowy osi koła wstecznego biegu stroną zaokrągloną
(rys.4.9).
2. Wybić oś koła poprzez lekkie uderzanie młotkiem.
115
3. Wyjąć koło zębate wstecznego biegu, dwie podkładki oporowe oraz koszyczek z igłami
łożyskowymi.
1. Przystawić miedziany trzpień do wałka pośredniego od strony napędu i przez lekkie uderzanie
młotkiem tak daleko przesunąć wałek pośredni w stronę odbioru napędu, aż zostanie zwolniony
pierścień zewnętrzny łożyska stożkowego od strony odbioru napędu.
2. Wyjąć wałek pośredni z obudowy skrzyni biegów.
3. Wycisnąć z gniazda łożyskowego pierścień zewnętrzny łożyska stożkowego od strony napędu
przez lekkie uderzanie młotkiem przez miedziany trzpień
116
16. Wybić kołek sprężysty z zabieraka 61 (rys.4.3) blokady.
17. Wysuwać wałek sterowania do chwili, gdy będą widoczne trzy wałeczki 43 (rys.4.3) włożone w
wałek i wyjąć wałeczki.
18. Wysuwać dalej wałek sterowania tak, aby zostały zwolnione: cięgła przesuwne 55 i 56 (rys.4.3),
trzy zabieraki 62, element pośredni 63, wałek blokady 44, zabierak wałka blokady 61, dwie tulejki
oporowe 59. Przy dalszym wysunięciu wałka sterowania można zdjąć segment zatrzasku 45, jego
sworzeń 46 i sprężynę 47. Po całkowitym wyjęciu wałka sterowania zdjąć jeszcze jeden wałeczek,
po czym zsunąć pokrywę 41 z łożyskiem igłowym.
19. W razie potrzeby wycisnąć łożysko igłowe 8 z pokrywy 41 za pomocą nasadki 94.547.007, jak
również pierścień zgarniający i uszczelniający z pokrywy bocznej.
20. W razie potrzeby zdjąć z wałka dźwignię sterowania 36 oraz osłonę 37, oznaczając wcześniej
położenie wałka sterowania względem dźwigni
1. Zamocować wałek główny w pozycji pionowej wielowypustem od strony odbioru napędu w imadle
z miękkimi szczękami (rys.4.12).
2. Wyjąć pierścień osadczy z rowka na wałku.
3. Uniwersalnym ściągaczem dwuramiennym ściągnąć synchronizator z wieloząbka wałka
głównego.
4. Wyhaczyć trzy sprężyny naciągowe za pomocą rysika traserskiego albo szczypiec.
5. Wycisnąć korpus synchronizatora ze sprzęgła przesuwnego. Czynność tę wykonywać najlepiej na
serwecie technicznej, w którą można uchwycić zwolnione części : dwa pierścienie
synchronizatora, elementy dociskowe (zatrzaski), sprężyny naciągowe, sprzęgło przesuwne.
6. Zdjąć koło zębate czwartego biegu, następnie koszyczek z igłami.
7. Rysikiem traserskim lub podobnym trzpieniem wcisnąć widoczny częściowo w wycięciu sworzeń
blokujący tak głęboko, aż będzie możliwy obrót podkładki, obrócić podkładkę i zdjąć z
wielowypustu.
117
Rys. 4.11. Odkręcanie nakrętki rowkowej wałka napędowego.
118
8. Wyjąć sworzeń i sprężynę naciskową.
9. Zdjąć koło zębate trzeciego biegu a następnie koszyczek z igłami
10. Zdjąć pierścień cierny synchronizatora.
11. Obrócić wałek główny i zamocować pionowo w imadle stroną napędową do góry ( nie chwytać za
bieżnię - stosować miękkie szczęki)
12. Założyć ściągacz uniwersalny za koło wstecznego biegu, ściągnąć je wraz z podkładką oporową i
częścią pierścienia wewnętrznego łożyska. Wyjąć koszyczek z igłami.
13. Wyjąć pierścień osadczy znajdujący się przed obsadą sprzęgła.
14. Uchwycić koło pierwszego biegu ściągaczem uniwersalnym dwuramiennym i ściągnąć koło,
obsadę sprzęgła ze sprzęgłem przesuwnym i zdjąć koszyczek z igłami.
15. Obrócić ponownie wałek główny i zamocować pionowo w miękkich szczękach imadła za
wielowypust od strony odbioru napędu.
16. Wyjąć z rowka pierścień osadczy znajdujący się przed korpusem synchronizatora.
17. Uchwycić ściągaczem dwuramiennym koło zębate drugiego biegu i ściągnąć je wraz z
synchronizatorem, zdjąć koszyczek z igłami.
4.3.2.4.Wałek pośredni.
119
Wykruszenia i zagniecenia na powierzchniach uszczelniających , mające wpływ na szczelność,
kwalifikują obudowę do wymiany. Zużycie otworów pod łożyska (rys.4.14.) o 0,05 mm poniżej ich
dolnej tolerancji kwalifikuje obudowę do wymiany .
Wszelkie nadłamania zębów oraz wykruszenia lub złuszczenia powierzchni pracującej zębów
kwalifikują koło zębate do wymiany. Koła zębate współpracujące ze sobą należy wymieniać parami.
Dopuszczalne jest zużycie średnicy 51G6mm maksimum 0,04 mm powyżej górnej tolerancji. Na
powierzchni B (rys.4.15.) dopuszczalne zużycie od uszczelniacza maksimum 0,1 mm. Przy większych
zużyciach średnicę należy chromować, a następnie szlifować. Dopuszczalne zużycie szerokości zęba
wielowypustu do wymiaru 4,8 mm .
Zużycie wielowypustów A, B, C i D (rys.4.16.) jest dopuszczalne tylko w takim stopniu, aby części
współpracujące były osadzone na wcisk. Przy wystąpieniu luzu w tych połączeniach należy wymienić
współpracujące części lub wałek główny. Dopuszczalne zużycie średnic 45g5 mm i 75g5 mm
maksimum 0,04 mm .
120
Rys. 4.15. Wałek napędowy.
121
13. Wałek sterowania wsuwać dotąd, aż między tulejką odległościową a żebrem pokrywy ukażą się
trzy nieprzelotowe otwory położone w jednej płaszczyźnie.
14. Włożyć trzy kołki walcowe w otwory nieprzelotowe.
15. Wsuwać dalej wałek sterowania ustawiając jednakowo trzy zabieraki biegów. Doprowadzić do
pokrycia się otworu w zabieraku wałka blokowania z przelotowym otworem poprzecznym wałka
sterowania. Przy pionowo stojącym segmencie zatrzasku krzywka zabieraka powinna być
skierowana na otwory wałka blokowania.
16. W tym położeniu wcisnąć przebijakiem kołek sprężysty tak, aby nie wystawał.
17. Obrócić zabierak biegów czwartego - piątego wałkiem sterowania, aż do oparcia o pokrywę w
kierunku odbioru napędu. Pozostałe zabieraki ustawić w położeniu pionowym w jednej
płaszczyźnie. W wałku blokowania znajdują się dwa wycięcia, z których jedno ma duże
sfazowania.
18. Wałek blokowania należy tak wsuwać w otwór, aby sfazowane wycięcie znalazło się naprzeciw
zabieraków biegów, a drugie naprzeciw krzywki zabieraka wałka blokowania.
19. Nasunąć cięgła przesuwne w odpowiedniej kolejności odpowiadającej układowi widełek
sterowania. Zabierak bez cięgła przesuwnego biegów czwartego - piątego powinien być jeszcze
obrócony.
20. Po dokładnym ustawieniu położenia wałka blokowania należy obrócić wałek sterowania tak, aby
obrócony zabierak wychylił się w górę, a inny ( najlepiej biegów drugiego -trzeciego ) wszedł w
wycięcie wałka blokowania
21. Nasunąć podkładkę oporową na wałek na wałek sterowania do oporu.
22. Nasunąć małą sprężynkę naciskową na wałek do oparcia o podkładkę.
23. Nałożyć drugą podkładkę oporową (mniejszą), ugiąć sprężynę tak , aby było możliwe założenie
pierścienia osadczego i założyć go przy użyciu odpowiednich szczypiec w rowek wałka
sterowania.
24. Nasunąć dużą sprężynę naciskową na małą.
25. Przyłożyć pokrywę zamykającą z uszczelką do pokrywy sterowania.
26. Włożyć śruby z podkładkami sprężystymi i dokręcić momentem 25 Nm.
27. Dokręcić również pokrywkę od strony dźwigni sterowania 25 Nm.
28. Za pomocą nasadki 94.547.008 należy wcisnąć nowe łożyska igłowe w gniazda łożyskowe
widełek sterowania.
29. Osadzić w wieszakach kamienie ślizgowe, po uprzednim posmarowaniu ich cienką warstwą
smaru łożyskowego.
30. Zawiesić wieszak sterowania biegów drugiego - trzeciego na krótkim cięgle przesuwnym.
31. Zawiesić wieszak biegów pierwszego - wstecznego na długim cięgle.
32. Nałożyć podkładkę i pierścień osadczy. Luz osiowy tego wieszaka powinien wynosić 0,1 mm, co
należy regulować odpowiednimi podkładkami. Podkładki są wykonane w następujących
grubościach :
1238 3061202-0,8 mm, 1238 306101 - 0,9 mm, 1238 306100 -1,0mm 1238 306060- 1,1 mm .
4.5.1.3. Synchronizatory.
1. Przed zmontowaniem synchronizatorów należy sprawdzić zużycie stożków ciernych. W tym celu
należy założyć pierścień synchronizatora współosiowo na przynależny mu pierścień cierny i przez
obracanie doprowadzić do równomiernego przylegania obu stożków . Minimalna odległość
między kołnierzem pierścienia synchronizatora a pierścieniem ciernym powinna wynosić 0,8mm .
Zmierzyć szczelinomierzem odległość przynajmniej w dwóch przeciwległych miejscach na
obwodzie (rys.4.16) . Jeżeli odległość jest mniejsza niż 0,8mm, pierścień synchronizatora należy
wymienić na nowy.
122
Rys. 4.18. Pomiar zużycia synchronizatora.
1- pierścień synchronizatora, 2- pierścień cierny, 3- szczelinomierz.
123
bezpośrednio do sprzęgła przesuwnego . Nasadzić wagę sprężynową 94.262.001 na wkładkę i
obciążyć równomiernie do chwili wysunięcia się synchronizatora (rys.4.20). Sprawdzić kilkakrotnie
napięcie w obu kierunkach - właściwe powinno wynosić 265...304 N. W przypadku uzyskania innej
wartości, należy zmienić sprężyny zatrzasku, po czym ponownie zmierzyć napięcie. W przypadku
braku ww. przyrządów napięcie zatrzasku synchronizatora można sprawdzić na wadze do sprężyn
przy użyciu odpowiednich pierścieni zastępczych.
124
Rys. 4.21. Montaż pierścienia wewnętrznego
łożyska wałka głównego.
125
Rys. 4.23. Montaż obsady sprzęgła przesuwnego.
15. Włożyć w rowek przed obsadę sprzęgła pierścień osadczy (bez luzu). W tym celu należy dobrać
pierścień o odpowiedniej grubości. Pierścienie osadcze są wykonywane w następujących
grubościach : 07030 503 041 -2,40 mm, 07030 503 040-2,45mm, 07030 503 017 -2,5mm.
16. Założyć złożenie igłowe koła wstecznego biegu, nasunąć ostrożnie koło zębate wstecznego biegu
(uzębieniem sprzęgłowym skierowanym w stronę sprzęgła przesuwnego ) aż do oparcia
osiowego.
17. Nasunąć podkładkę oporową na wałek aż do oparcia.
18. Sprawdzić luz osiowy koła wstecznego biegu (powinien on wynosić 0,25...0,47 mm).
19. Ogrzać do temperatury około 358 K (85°C) pierścień wewnętrzny łożyska, wsunąć na wałek i po
ostygnięciu dobić do oporu.
20. Obrócić wałek główny ponownie i zamocować w miękkich szczękach imadła za wielowypust od
strony odbioru napędu.
21. Nasadzić pierścień cierny na synchronizator.
22. Nasunąć złożenie igłowe na bieżnię łożyska , a następnie ostrożnie koło zębate trzeciego biegu
na wymienione łożysko. Uzębienie sprzęgłowe koła zazębić z uzębieniem koła ciernego.
Sprawdzić luz synchronizacji (patrz pkt. 4.5.1.3.).
23. Na uzębienie nasunąć podkładkę oporową otworem nieprzelotowym do wałka głównego, docisnąć
docisnąć podkładkę oporową do czoła bieżni łożyskowej (bez luzu osiowego). W tym położeniu
obrócić podkładkę do pokrycia się jej zębów z zębami wieńca na wałku. Podkładka nie może mieć
luzu osiowego. W przypadku stwierdzenia luzu należy dobrać podkładkę o większej grubości.
126
Podkładki oporowe są wykonywane w następujących grubościach:
24. Po dobraniu odpowiedniej podkładki należy założyć sprężynę naciskową i sworzeń blokowania do
otworu wałka głównego.
25. Nasunąć podkładkę oporową otworem w kierunku sworznia blokowania, nacisnąć podkładkę i
obrócić tak, aby sworzeń blokowania zaskoczył do nieprzelotowego otworu podkładki. W ten
sposób nastąpi promieniowe i osiowe zabezpieczenie podkładki oporowej.
26. Sprawdzić luz osiowy koła zębatego trzeciego biegu (powinien on wynosić 0,2...0,35 mm).
27. Nasunąć złożenie igłowe na bieżnię łożyskową , nasunąć ostrożnie koło zębate czwartego biegu
(uzębieniem sprzęgłowym skierowanym do napędu) aż do osiowego oparcia.
28. Nasadzić pierścień cierny synchronizatora na uzębienie sprzęgłowe koła.
29. Ogrzać synchronizator i nasunąć na wielowypust wałka (kierując wytoczeniem piasty
synchronizatora do góry). Po ostygnięciu korpus synchronizatora dobić w celu zlikwidowania luzu
osiowego.
30. Sprawdzić luz osiowy koła zębatego czwartego biegu. (powinien on wynosić 0,15...0,40 mm).
31. Sprawdzić luz synchronizacji (L=0,6mm).
32. Włożyć pierścień osadczy bez luzu osiowego w rowek przed korpusem synchronizatora. W tym
celu należy dobrać pierścień osadczy o odpowiedniej grubości (patrz pkt. 15)
33. Nasadzić pierścień cierny piątego biegu.
Osadzić skurczowo koło zębate wałka pośredniego (na sucho) . Otwory kół zębatych oraz czopy
wałka pośredniego wytrzeć z pyłu i smaru. Dalsze czynności wykonać w następującej kolejności :
1. Podgrzać koła zębate do temp. 433.453 K(160-180°C0. Jeżeli istnieje taka możliwość, dobrze jest
równocześnie oziębić wałek.
2. Ułożyć koła zębate i pierścień pośredni (jedno za drugim w odpowiedniej kolejności ) oraz
wyosiować je dokładnie.
3. Jednym ruchem wcisnąć wałek pośredni aż do osiowego oparcia i docisnąć na prasie.
Utrzymywać siłę nacisku prasy przez około trzydzieści sekund. Należy sprawdzić, czy wszystkie
części zajmują właściwe położenie i nie mają luzów osiowych.
4. Podgrzać obydwa pierścienie łożysk wewnętrzne łożysk stożkowych do temp. ok. 358 K (85°C) i
nasunąć na wałek aż do oporu. Wierzchołki stożków powinny być skierowane na zewnątrz
(rys. 4.24.).
5. Po ostygnięciu do temp. ok. 293 K (20°C) należy dobić pierścienie do oporu w celu zlikwidowania
luzu osiowego.
6. Od strony napędu założyć pierścień osadczy (bez luzu osiowego) do rowka przed wewnętrznym
pierścieniem łożyska. W tym celu należy dobrać pierścień osadczy odpowiedniej grubości.
7. Wcisnąć kołek ustalający w otwór wałka pośredniego od strony odbioru napędu do połowy jego
długości.
127
Rys. 4.23. Montaż pierścieni wewnętrznych łożysk stożkowych wałka
pośredniego.
1. Włożyć wałek pośredni stroną odbioru napędu skośnie w dół do obudowy skrzyni biegów i
pozostawić we właściwym położeniu (w celu przeprowadzenia odpowiednich pomiarów).
2. Na powierzchnię uszczelniającą pokrywy tylnej założyć uszczelkę.
3. Zmierzyć głębokość od powierzchni uszczelki do czoła kołnierza oporowego dla pierścienia
zewnętrznego łożyska stożkowego i zanotować ten wymiar (rys.4.25).
128
Rys. 4.25. Pomiar głębokości od powierzchni uszczelki
pokrywy tylnej do pierścienia odległościowego łożyska
stożkowego.
129
4. Założyć ostrożnie zewnętrzny pierścień łożyska stożkowego od strony odbioru napędu do gniazda
łożyskowego tak, aby odstęp mierzony od płaszczyzny zewnętrznego pierścienia łożyska do
powierzchni czołowej obudowy skrzyni był ok. 0,5mm większy od wartości zmierzonej w
punkcie 3.
5. Założyć tymczasowo pokrywę tylną z uszczelką i dokręcić równomiernie kilkoma śrubami .
6. Od strony napędu włożyć ostrożnie do otworu zewnętrzny pierścień łożyska stożkowego.
7. Napinać zewnętrzny pierścień łożyska za pomocą listew dociskowych 94.549.014 oraz 94.549015
równolegle do powierzchni czołowej obudowy skrzyni biegów, przy jednoczesnym obracaniu
wałka pośredniego aż do osiągnięcia momentu oporowego w granicach 1,00...1,5 Nm. Łożyska
stożkowe użyte do montażu powinny być starannie umyte i lekko nasmarowane. Moment oporowy
mierzyć w następujący sposób:
- średnicę pomiędzy dwoma wieńcami podwójnego koła zębatego owinąć kilkakrotnie cienkim
sznurkiem,
- zamocować na końcu sznurka dynamometr o zakresie do 50 N,
- przez równoczesne naciąganie sznurka doprowadzić do obrotu wałka (rys.4.26.) - siła powinna
wynosić 25...40 N, co odpowiada momentowi 1...1,5 Nm.
8. Po określeniu momentu oporowego nastawić wałek pośredni na właściwy luz osiowy Sp
wynoszący 0,12...0,14 mm . Czujnik zegarowy z uchwytem 94.214.001 ustawić na powierzchni
czołowej obudowy skrzyni biegów na zero. Naprowadzić następnie końcówkę czujnika na
pierścień zewnętrzny łożyska stożkowego. Odczytać odległość A pierścienia od powierzchni i
zanotować wymiar (rys.4.27.). Przy obliczaniu luzu osiowego wałka należy również uwzględnić
grubość uszczelki między pokrywą przednią a obudową skrzyni biegów Sd . Grubość S podkładki
regulacyjnej, którą należy zastosować do montażu, oblicza się ze wzoru :
S = A + Sd - Sp
130
Rys. 4.27. Ustalanie luzu osiowego wałka pośredniego.
131
Rys. 4.28. Montaż łożyska wałka głównego.
132
Rys. 4.29. Pomiar odległości pierścienia zewnętrznego
łożyska osi powierzchni obudowy.
1. Osadzić współosiowo i bez luzu osiowego stożek pierścienia ciernego synchronizatora piątego
biegu w stożku pierścienia synchronizatora.
2. Nasunąć złożenie wałeczkowe ze smarem łożyskowym na czop łożyskowy wałka głównego.
3. Docisnąć wszystkie wałeczki do czopa łożyskowego kasując luz.
4. Wsunąć ostrożnie wałek napędowy uzębieniem sprzęgłowym w odpowiednie uzębienie
pierścienia ciernego (jednocześnie wsuną się wałeczki walcowe złożenia wałeczkowego do
gniazda łożyska wałka napędowego.
133
Rys. 4.31. Odległość pierścienia osadczego od powierzchni łożyska
wałka napędowego.
1 – łożysko, 2 – pierścień osadczy
134
Rys. 4.32. Pomiar odległości pierścienia łożyska wałka
napędowego od powierzchni obudowy.
135
7. Posmarować pastą uszczelniającą gwinty śrub mocujących wieszaki oraz płaskie powierzchnie
podkładek sprężystych.
8. Z obydwu stron skrzyni biegów wkręcić śruby i podkładki mocujące wieszaki biegów pierwszego -
wstecznego i drugiego - trzeciego. Dokręcić śruby momentem 196 Nm. Przy wkładaniu śrub
zwracać uwagę na współosiowe wprowadzenie czopów w łożyska igłowe wieszaków sterowania.
9. Założyć tulejki oporowe w odpowiednie miejsca w pokrywie sterowania.
10. Nałożyć wspornik kątowy zamocowany do cięgła z przegubami kulkowymi, założyć śruby z łbem
sześciokątnym i podkładki sprężyste.
11. Wprowadzić śrubę przegubu kulowego do odpowiedniego otworu tarczy - nakręcić nakrętkę
koronową , dokręcić i zabezpieczyć.
12. Założyć śruby mocujące oraz podkładki sprężyste na obwodzie pokrywy sterowania i dokręcić
równomiernie naprzeciw siebie leżące śruby momentem 49 Nm.
13. Korek spustowy oleju oraz korek przelewowy oleju dokręcić momentem 49 Nm.
W czasie próby należy sprawdzić łatwość przełączania biegów. Zmiana biegów powinna odbywać się
płynne, bez zacięć i nadmiernych oporów, a działanie zatrzasków wodzików powinno być
wyczuwalne. Włączenie więcej niż jednego biegu oraz samoczynne wyłączanie się biegów w czasie
pracy pod obciążeniem jest niedopuszczalne. Obracanie się wałków zarówno przy włączonych, jak i
wyłączonych poszczególnych biegach powinno odbywać się ze stałymi momentami oporowymi bez
wyczuwalnych zacięć i luzów poosiowych. Przy obracającym się wałku napędowym synchronizatory
biegów II i III oraz IV i V powinny zapewniać włączanie przełożeń bez zgrzytów.
136
Parametry regulacyjne oraz momenty dokręcania
Tablica 4.3
Nazwa Wymiar Przyrząd Uwagi
pomiarowy
1 2 3 4
Luz osiowy łożyska po stronie napędu 0 mm Głębokościomierz Pożądane napięcie
(zewn. Pierścień łożyskowy) wstępne do 0,05 mm
Luz osiowy łożyska po stronie odbioru 0 mm Głębokościomierz Pożądane napięcie
(zewn. Pierścień łożyskowy) wstępne do 0,05 mm
Luz osiowy koła wstecznego biegu 0,2...0,7 mm Szczelinomierz Podany luz uzyskuje
osadzonego na osi koła wstecznego się bez regulacji.
biegu Sprawdzić dla
kontroli
Luz osiowy koła czwartego biegu o 0,15...0,4 mm Głębokościomierz Podany luz uzyskuje
zębach skośnych na wałku głównym Albo szczelinomierz się bez regulacji.
Sprawdzić dla
kontroli
Luz osiowy koła trzeciego biegu o 0,2...0,35 mm Głębokościomierz Podany luz uzyskuje
zębach skośnych na wałku głównym Albo szczelinomierz się bez regulacji.
Sprawdzić dla
kontroli
Luz osiowy koła drugiego biegu o 0,15...0,35 mm Głębokościomierz Podany luz uzyskuje
zębach skośnych na wałku głównym albo szczelinomierz się bez regulacji.
Sprawdzić dla
kontroli
Luz osiowy koła zębatego pierwszego 0,2..0,4 mm Głębokościomierz Podany luz uzyskuje
biegu na wałku głównym albo szczelinomierz się bez regulacji.
Sprawdzić dla
kontroli
Luz osiowy koła zębatego wstecznego 0,25..0,47 mm Głębokościomierz Podany luz uzyskuje
biegu na wałku głównym albo szczelinomierz się bez regulacji.
Sprawdzić dla
kontroli
Luz osiowy wałka pośredniego 0,12...0,14 mm Regulacja gdy
moment oporowy
wałka pośredniego
wynosi 1,0...1,5Nm
(10...15 kGm)
Luz osiowy kamieni ślizgowych w 0,2..0,6 mm Szczelinomierz Większy wymiar
sprzęgłach przesuwnych świadczy o zużyciu
kamieni ślizgowych,
względnie rowków
prowadzących
sprzęgieł
przesuwnych
Luz osiowy segmentu zatrzasku 0,1...0,3 mm Szczelinomierz Podany luz uzyskuje
znajdującego się na wałku sterowania się bez regulacji.
Sprawdzić dla
kontroli
Luz osiowy zabieraków znajdujących 0,1...0,4 mm Szczelinomierz Podany luz uzyskuje
się na wałku sterowania się bez regulacji.
Sprawdzić dla
kontroli
Wymiar montażowy dla łożyska 2...0,5 mm Głębokościomierz
igłowego w pokrywie sterowania
mierzony od strony czołowej łożyska
igłowego do powierzchni czołowej
137
obudowy od strony zabieraka
względnie segmentu zatrzasku
Graniczne zużycie pierścieni 0,8 mm Szczelinomierz W przypadku
synchronizatora (lub pierścieni stwierdzenia
ciernych) mierzone między mniejszego wymiaru
powierzchniami czołowymi pierścienia należy wymienić
synchronizatora oraz pierścienia pierścień
ciernego przy współosiowym synchronizatora lub
przyleganiu stożków bez luzu pierścień cierny
Luz synchronizatora (osiowy) II-IV 0,6 mm Szczelinomierz Górna wartość luzu
biegu synchronizatora jest
określona przez
graniczne zużycie
wynoszące 0,8mm
Napięcie synchronizatora 264...304 N Waga sprężynowa Sprawdzić
(27...31 kG) kilkakrotnie w obie
strony
Temperatura przy osadzaniu na skurcz 433...453 K Czujnik temp. Korzystne jest
kół zębatych na wałku pośrednim (160... 180°C) lub termometr oziębienie wałka
pośredniego
Próba dużych sprężyn naciskowych L=26,25 mm Głębokościomierz L-długość sprężyny
synchronizatorów 0732 040 386 P.=94,5±9 N waga obciążonej,
(9,45±9 kG) P.- obciążenie
Próba małych sprężyn naciskowych L=27,7 mm Głębokościomierz L-długość sprężyny
synchronizatorów 0732 040 385 P.=32±3 N waga obciążonej,
(3,2±0,3 kG) P.- obciążenie
Próba sprężyny naciskowej L=14,6 mm Głębokościomierz L-długość sprężyny
zabezpieczającej przed obrotem przy P.=86,33±11,28 waga obciążonej,
kole zębatym trzeciego biegu 1014 N P.- obciążenie
306 042 (8,8±1,15 kG)
Próba dużej sprężyny naciskowej L=32,2 mm Głębokościomierz L-długość sprężyny
znajdującej się na wałku sterowania P.=122,6±11,7 waga obciążonej,
0732 040 765 N P.- obciążenie
(12,5±1,3 kG)
L=12mm
P.=121±13 N
(12,1±1,3 kG)
Próba małej sprężyny naciskowej L=12mm Głębokościomierz L-długość sprężyny
znajdującej się na wałku sterowania P.=121±13 N waga obciążonej,
1204 307 334 (12,1±1,3 kG) P.- obciążenie
138
biegów (kontrola poziomu oleju)
Wykaz przyrządów i narzędzi specjalnych koniecznych do demontażu i montażu skrzyni biegów jest
podany w tablicy 4.4
139
Uchwyt do podnoszenia wałka głównego 94.549.013
Wkładka do wyważania synchronizatorów 94.549.011
Pierścień oporowy do wyważania synchronizatorów 94.549.012
Uchwyt do podnoszenia pokrywy sterowania 94.557.001
Nasadka do pierścienia uszczelniającego(25x35x7) oraz pierścienia zgarniającego
(25x35x7x10) 94.547.005
Nasadka do łożyska igiełkowego (25x32x10) oraz pierścienia
uszczelniającego(25x32x5) 94.547.007
Nasadka do łożysk igiełkowych (14x20x12) w wieszakach sterowania 94.547.008
Ściągacz wewnętrzny do łożysk igiełkowych(14x20x12) w wieszakach sterowania w
połączeniu z 94.552.034 94.552.034-1
Ściągacz wewnętrzny do łożyska igiełkowego (25x32x20) w pokrywie sterowania,
względnie w obudowie sterowania w połączeniu z 94.552.034 94.552.034-2
Wspornik śrubowy do ściągacza wewnętrznego 94.552.034-1 i 94.552.034-2 94.552.034
Końcówka uchwytowa do ściągania łożysk stożkowych na wałku pośrednim w
połączeniu 94.552.035 94.549.017
Ściągacz główny w połączeniu z końcówką uchwytową w połączeniu z 94.549.017 94.552.035
Nasadka do pierścienia uszczelniającego (25x33) 94.547.014
Nasadka do wybijania osi koła wstecznego biegu z obudowy skrzyni biegów 94.547.010
Nasadka do pierścienia uszczelniającego (16x26)wałka blokującego 94.547.015
Najczęściej występujące niedomagania skrzyni biegów oraz przyczyny ich powstawania podano w
tablicy 4.5.
Zgrzyty przy włączaniu biegów Sprzęgło nie rozłącza całkowicie Wyregulować sprzęgło
napędu. samochodu
Zużyte pierścienie cierne Wymienić zużyte części
synchronizatorów
Zużyte kamienie ślizgowe Wymienić zużyte części
widełek
Zbyt gwałtowne (na siłę) Wymienić zużyte części
włączanie biegów
Głośnia praca skrzyni biegów w Zużycie lub uszkodzenie łożysk i Wymienić zużyte części
czasie jazdy kół zębatych skrzyni biegów
Zużycie kamieni ślizgowych Wymienić zużyte lub
widełek uszkodzone części
Brak lub niski poziom oleju w Sprawdzić i ewentualnie
skrzyni uzupełnić olej w skrzyni
Nieodpowiednio dobrane przy
naprawie koło zębate
Samoczynne wyłączanie się Zużycie uzębień sprzęgłowych Wymienić zużyte części
biegów Zużycie kamieni ślizgowych Wymienić zużyte lub
widełek uszkodzone części
Zbyt silne drgania dźwigni Sprawdzić układ sterowania
zmiany biegów zewnętrznego skrzyni
Niewłaściwe ustalenie lub Wyregulować cięgła lub
połączenie cięgien uszkodzone elementy wymienić
zewnętrznego na nowe
Wycieki oleju Pierścienie uszczelniające Pierścienie uszczelniające
uszkodzone (porysowane lub wymienić na nowe
popękane)
Zatkany odpowietrznik Odpowietrznik oczyścić lub
wymienić na nowy
140
Uszkodzone uszczelki Wymienić uszczelki
Pęknięta obudowa skrzyni Wymienić skrzynie na nową
biegów
Uszkodzony lub źle dokręcony Sprawdzić stan korka
korek spustowy spustowego i gwintu
Trudne włączanie biegów Sprzęgło nie rozłącza dokładnie Wyregulować sprzęgło główne
napędu Samochodu
Układ sterowania zewnętrznego Sprawdzić stan układu
zakleszcza się sterowania zewnętrznego
Zimny olej lub olej o zbyt dużej Podgrzać lub wymienić olej
lepkości
Nadmierne grzanie się skrzyni Niewłaściwy poziom oleju w Sprawdzić i ewentualnie
biegów skrzyni uzupełnić olej w skrzyni
Nadmierne opory własne skrzyni Sprawdzić prawidłowość
wynikłe z niewłaściwego montażu
montażu
Zablokowanie skrzynki biegów Uszkodzenie urządzenia Skrzynia wymaga naprawy i
uniemożliwiającego jednoczesne regulacji
włączenie dwóch biegów
141
5. SKRZYNKA ROZDZIELCZA.
5.1. Charakterystyka.
C
A
Zadaniem skrzynki rozdzielczej (rys. 5.1) jest rozdzielenie momentu napędowego przekazanego przez
skrzynię biegów do wszystkich mostów napędowych. Koła zębate skrzyni rozdzielczej umożliwiają
włączanie:
- biegu szosowego,
- biegu terenowego,
- napędu przedniego mostu.
142
A-A
143
Rys. 5.2. Schemat kinematyczny skrzynki rozdzielczej.
a – skrzynka rozdzielcza z przystawką z wprowadzeniem napędu
do przodu i do tyłu samochodu,
b – skrzynka rozdzielacza z przystawką z wprowadzeniem napędu
do tyłu samochodu
145
8,8-II.
Rys. 5.5. Sterowanie skrzynki rozdzielczej.
1 – dźwignia sterowania, 2 – wspornik dźwigni spawany, 3 – cięgno sterowania, 4 – końcówka skrzynki spawana,
5 – podkładka gumowa, 6 – nakrętka M14x1,5, 7 – sworzeń 10x60/51-5H, 8 – śruba M12x1,25x40, 9 – śruba
M12x1,25x45, 0 – położenie luzu, I – położenie włączonego biegu szosowego, II – położenie włączonego biegu
terenowego.
146
sworzniowych widełek cięgła sterowania z dźwignią i końcówką skrzyni. Luzy te powodują
powiększenie skoku dźwigni sterowania włączającej skrzynkę rozdzielczą. Po stwierdzeniu owalizacji
otworów w widełkach cięgła, dźwigni i końcówki skrzynki rozdzielczej zużyte elementy należy
wymienić.
W celu usunięcia pozostałych uszkodzeń konieczne jest wymontowanie skrzynki rozdzielczej i jej
demontaż.
Skrzynka rozdzielcza jest przymocowana do poprzeczki ramy 4 (rys. 5.6). Do zamocowania służą
cztery śruby zawieszenia 7 łączące przez poduszki gumowe 5, wieszak pokrywy bocznej 2 i wspornik
3 skrzynki rozdzielczej z poprzeczką ramy.
W celu wymontowania skrzynki rozdzielczej należy:
1. Odkręcić nakrętki śrub mocujących wały napędowe ze złączami wałków skrzyni rozdzielczej,
wyjąć śruby i odłączyć wały napędowe.
2. Odkręcić śruby M 10, osiem wkrętów M 5, zdjąć osłonę i osłony czołowe hamulca ręcznego. Zdjąć
ze złącza wałka napędowego tylnego mostu skrzynki rozdzielczej tarczę hamulca ręcznego.
3. Odłączyć linkę sterowania hamulca ręcznego.
4. Usunąć zawleczki, zdjąć podkładki, wybić sworzeń łączący cięgło sterowania z końcówką wałka
widełek biegu terenowego oraz odłączyć cięgło sterowania.
5. Odkręcić końcówkę wałka giętkiego napędu szybkościomierza.
6. Odłączyć przewody elektryczne przełączników sygnalizujących położenie luzu skrzyni rozdzielczej
i włączanie napędu przedniego mostu.
7. Zdjąć przewód doprowadzający powietrze do siłownika włączającego napęd przedniego mostu,
zdjąć przewód doszczelniania z końcówki złączki zamocowanej na obudowie łożyska wałka
napędowego tylnego mostu skrzyni rozdzielczej oraz przewody zasilające siłownik pneumatyczny
przystawki dodatkowego napędu.
8. Podeprzeć skrzynkę rozdzielczą za obudowę w uchwycie zamocowanym na podnośniku
hydraulicznym, a następnie usunąć zawleczki, odkręcić cztery nakrętki śruby zawieszenia skrzynki
rozdzielczej w poprzeczce ramy i ostrożnie opuścić skrzynkę do dołu.
9. Odkręcić hamulec ręczny od wspornika skrzynki rozdzielczej.
147
5.4. Demontaż skrzynki rozdzielczej z przystawką.
148
Rys. 5.7. Ściąganie obudów z wałków napędowych.
1 – ściągacz, 2 – śruba, 3 – obudowa łożyska wałka, 4 – wałek.
149
5.5. Weryfikacja i naprawa części.
Wszystkie części skrzyni rozdzielczej poddaje się szczegółowej kontroli obejmującej oględziny jak i
pomiary. Wymontowane części złączne mogą być ponownie użyte do montażu, jeżeli ich stan nie
budzi zastrzeżeń.
Pęknięcia przechodzące przez obsady łożysk tocznych lub otwory do mocowania kwalifikują obudowy
i pokrywy do wymiany.
Naprawie podlegają obudowy i pokrywy łożysk, w których stwierdzono:
- zużycie średnic osadzenia łożysk,
- nadłamania i odpryski na powierzchniach uszczelniających i krawędziach otworów.
Wymontowane ze skrzyni rozdzielczej łożyska toczne mogą być ponownie użyte do montażu, jeżeli
nie są uszkodzone.
150
Łożyska toczne skrzyni rozdzielczej
Tablica 5.1.
Oznaczenie
wg rys. 5-2 Symbol łożyska
A QJ 311 NMA C3
B NU 2208
C NJ 2212
D QJ 309 NMA C3
E 6310 N
F Złożenie igiełkowe K65 x 70 x 20
G NJ 310
H Złożenie igiełkowe K28 x 33 x 27
I Złożenie igiełkowe K45 x 51 x36
J NJ 307
K 6307
L Złożenie igiełkowe K24 x 30 x 17
151
Rys. 5.9. Wałek napędowy
152
Rys. 5.11. Wałek pośredni
Rys. 5.13. Wałek przystawki Rys. 5.14. Wałek zdawczy napędu dodatkowego przystawki
5.5.7. Widełki.
Widełki biegu terenowego, przedniego napędu, oraz przystawki, należy sprawdzić czy nie mają
nadmiernych wygięć, zużyć łopatek, uszkodzonych otworów gwintowych, zdeformowanych otworów
do osadzania wałków.
Widełki wykazujące pęknięcia należy bezwzględnie brakować.
153
5.6. Montaż skrzynki rozdzielczej.
Luz osiowy łożyska QJ311 po stronie 0...0,15 Głębokościomierz Podany luz uzyskuje się bez
napędu (zewnętrzny pierścień łożyska) regulacji, sprawdzić dla kontroli
Luz osiowy łożyska QJ309N po stronie 0...0,15 Głębokościomierz Ustalić przez dobór podkładek
odbioru napędu na środkowy most regulacyjnych
(zewnętrzny pierścień łożyska)
154
Luz osiowy łożyska QJ309N po stronie 0...0,15 Głębokościomierz Ustalić przez dobór podkładek
odbioru napędu na przedni most regulacyjnych
(zewnętrzny pierścień łożyska)
Luz osiowy łożyska 6310N na wałku 0...0,15 Głębokościomierz Ustalić przez dobór podkładek
pośrednim po stronie szybkościomierza regulacyjnych
(zewnętrzny pierścień łożyska)
Luz osiowy łożyska QJ309N po stronie 0...0,15 Głębokościomierz Ustalić przez dobór podkładek
odbioru napędu na tylny most regulacyjnych
(zewnętrzny pierścień łożyska)
Luz osiowy łożyska 6307 w przystawce 0...0,15 Głębokościomierz Ustalić przez dobór podkładek
po stronie odbioru napędu wałka regulacyjnych (g = 0,15)
zdawczego
Luz osiowy łożyska 6307 w przystawce 0...0,15 Głębokościomierz Ustalić przez dobór podkładek
po stronie odbioru napędu wałka regulacyjnych
przystawki (g = 0,3); (g = 0,15)
Luz osiowy wałka koła napędzanego 0,1 Głębokościomierz Może być sprawdzony ręcznie
szybkościomierza na wyczucie
Luz międzyzębny w zazębieniu kół 0,1...0,2 Bez przyrządu Sprawdzić ręcznie na wyczucie
szybkościomierza
Uwaga.
- śruby M8 dokręcić momentem 20...26 Nm, śrubę M12 momentem 60...80 Nm,
- przestrzeń między czołem walka zdawczego 6, a podkładką 10 pod złącze 8 wypełnić masą
uszczelniającą,
- w otwory przelotowe śruby wkręcać na masę uszczelniającą.
155
Rys. 5.16. Wmontowanie wałka zdawczego przystawki i pokrywy łożysk.
1 – wałek zdawczy, 2 – koło zębate, 3 – pierścień oporowy, 4 – sprzęgło przesuwne,
5 – uszczelka, 6 – pokrywa, 7 – pokrywa z uszczelniaczami, 8 – złącze, 9 – odrzutnik,
10 – podkładka, 11 – śruba M12x35, 12 – śruba M8x55, 13 – tulejka.
156
9. Ustawić obudowę skrzynki rozdzielczej na stole. Na tulejkę prowadzącą przesuwki tłoka siłownika
1 (rys. 5.17) nałożyć pierścienie 15,3 x 2,4 i wcisnąć obudowę. Pokryć części współpracujące
olejem. Na sprzęgło przesuwne 2 nałożyć widełkę 3. Na tłok siłownika 4 nałożyć uszczelniacz,
sprężyny zewnętrzną 8 i wewnętrzną 9 i wprowadzić w otwór obudowy siłownika. Tłok wprowadzić
w otwór tulejki 1, widełek 3 i wsunąć w otwór obudowy skrzynki rozdzielczej. Na przełącznik 6
nałożyć podkładkę 0634.801.214 i wkręcić w obudowę. Otwór w tłoku oznaczony przez „x” i
widełkę 3 wkręcić śrubę ustalającą i zabezpieczyć drutem. W otwór w obudowie włożyć kolejno:
kulkę 11 (Ø 10-11), sprężynę 10, a na śrubę M12 x 1,5 x 10 (poz. 7) nałożyć podkładkę i wkręcić
w obudowę na masę uszczelniającą momentem 35...45 Nm.
10. Czopy wałka przystawki pokryć cienką warstwą oleju. Na mniejszy czop nasunąć złożenie igłowe
2 (K24 x 30 x 17 INA – rys. 5.18), pierścień odległościowy 4 i zabezpieczyć pierścieniem 3
( WR24). Na większy czop nasunąć złożenie igłowe K45 x 51 x 36 (poz. 5), koło 6 i pierścień
oporowy 7.
11. Na złożenie igłowe K24 x 30 x 17 wałka przystawki nanieść cienką warstwę oleju i wprowadzić
czop wałka ze złożeniem w otwór w wałku zdawczym 9. W otworze pod łożysko 6307 osadzić
pierścień W80. Wcisnąć łożysko w obudowę skrzyni rozdzielczej i na wałek do oporu. Łożysko
zabezpieczyć pierścieniem Z35. Dokonać pomiaru celem dobrania podkładek regulacyjnych
001.330.002 i 003 dla ustalenia luzu 0...0,15 mm.
12. W kanałek w pokrywie 1 (rys. 5.19) ułożyć na smar pierścień 2 (52 x 3). Płaszczyznę obudowy
przystawki 1 posmarować cienką warstwą masy uszczelniającej. Powierzchnie pokrywy
oznaczone przez „S” pokryć cienką warstwą smaru.
13. Na tłok nałożyć dwie sprężyny 4 i 5, w podtoczenie pokrywy włożyć na smar podkładki regulacyjne
001.330.002 i 003 i przykręcić pokrywę do obudowy skrzynki rozdzielczej dwiema śrubami M8 x
25 z podkładkami 8,2. Na śruby 3 (M8 x 30) nałożyć podkładki 8,2 nakręcić nakrętki i dokręcić
wszystkie nakrętki M8 momentem 20...26 Nm.
14. Na śrubę drążoną 8 nałożyć pierścień 6, końcówkę oczkową 7, pierścień 6 i wkręcić w pokrywę 1 i
w obudowę skrzynki rozdzielczej.
157
15. Obudowę skrzynki napełnić olejem w ilości około 1 dm³ tak, aby tłoczysko siłownika było
zanurzone w oleju. Do końcówki 7 wkręconej w obudowę skrzyni rozdzielczej podłączyć sprężone
powietrze i przeprowadzić próbę szczelności. W czasie około 1 minuty nie powinny wydobywać
się pęcherze powietrza.
Ewentualne nieszczelności należy usunąć.
16. W otwór koła podwójnego przystawki 1 (rys. 5.20) nanieść warstwę oleju i wsunąć kolejno
złożenie igłowe K28x33x27 (poz. 2), tulejkę odległościową 3 i drugie złożenie igłowe K28x33x 27.
17. Wewnątrz obudowy, po obu stronach otworu pod oś koła podwójnego 4, przykleić do obudowy na
smar pierścienie oporowe 5. Na oś 4 nałożyć pierścień uszczelniający 6 (22,2 x 3). Od strony
siłownika pneumatycznego przystawki wprowadzić oś w otwór obudowy skrzynki i jednocześnie w
otwór koła podwójnego. Wbić oś do momentu wyrównania się płaszczyzny obudowy z
płaszczyzną kanałka w osi. W kanałek osi włożyć płytkę ustalającą 7, na śrubę 8 (M10 x 20)
nałożyć podkładkę 10,2, wprowadzić w otwór płytki i przykręcić do obudowy. Po przeciwnej stronie
osi wbić zaślepkę A35 na masę uszczelniającą.
158
Rys. 5.21. Wałek napędu przedniego Rys. 5.23. Wałek napędu środkowego i tylnego
mostu z pierścieniami łożysk. mostu z pierścieniem wewnętrznym łożyska.
1 – wałek, 2 – pierścień osadczy Z40.
Rys. 5.22. Wałek napędu środkowego i tylnego
mostu z pierścieniem zewnętrznym łożyska.
1 – wałek, 2 – pierścień osadczy W80.
Uwaga.
- Wałek napędowy przedniego mostu z wciśniętymi pierścieniami wewnętrznymi łożysk stanowi
nierozerwalną całość z odpowiednimi pierścieniami tych łożysk.
- Łożyska rozpakować bezpośrednio przed montażem, a następnie znakować pierścienie
zewnętrzne i wewnętrzne w każdym typie.
2. Zewnętrzne pierścienie łożyska walcowego NU2208 (rys. 5.22) wraz z elementami tocznymi
wcisnąć w gniazdo wałka napędowego tylnego i środkowego mostu. Powierzchnie części
współpracujących pokryć warstwą oleju. Założyć pierścień wewnętrzny osadczy W80 (poz. 3).
Obowiązują uwagi jak w p-kcie 1.
3. Zewnętrzny pierścień łożyska NJ 2212 z elementami tocznymi odłoży. Wewnętrzny pierścień
łożyska podgrzać do temperatury 393 K (120°C) i wsun ąć na wałek do oporu. Przed wciśnięciem
czop pokryć warstwą oleju Antykol 50S (rys. 5.23). Pierścień wewnętrzny łożyska QJ 309
podgrzać do temperatury 393 K (120°C) i wcisn ąć na wałek.
4. Wewnętrzny pierścień łożyska NU 2208 podgrzać do temperatury 393 K (120°C) i wcisn ąć na
czop wałka napędowego. Założyć pierścień osadczy Z40 (rys. 5.24). Przed wciśnięciem czop
pokryć warstwą oleju.
159
5. Czop wałka pośredniego posmarować cienką warstwą oleju. Zewnętrzny pierścień łożyska z
elementami tocznymi odłożyć. Wewnętrzny pierścień łożyska NJ 310 podgrzać do temperatury
393 K (120°C) i wcisn ąć na wałek pośredni do oporu.
6. Obudowę skrzynki rozdzielczej ustawić na stole prasy. Na łożyska QJ 309 i QJ 311 nałożyć
odpowiednio pierścienie R 100 i R 120. Wcisnąć łożyska do oporu (rys. 5.25).
7. Ustawić na podstawie wg rysunku 5.26 wałek napędowy przedniego mostu 1 i wałek pośredni 2.
Na wałek pośredni nałożyć kolejno: sprzęgło przesuwne 4, złożenie igłowe 5 (K65 x 70 x 20),
tulejkę odległościową, drugie złożenie igłowe (K65 x 70 x 20), koło zębate biegu terenowego 6,
pierścień odległościowy 7. Na wałek napędowy 3 nałożyć sprzęgło przesuwne 4 i ustawić na
przyrządzie zazębiając go z kołem zębatym 6. Na sprzęgło przesuwne nasunąć widełki biegu
terenowego 8.
Uwaga.
Czopy wałka pośredniego 2 przed montażem pokryć cienką warstwą oleju.
160
Rys. 5.27. Wmontowanie wałków do obudowy skrzynki rozdzielczej.
1 – wałek napędu przedniego mostu, 2 – wałek pośredni, 3 – wałek napędowy, 4 – obudowa skrzynki rozdzielczej, 5 –
pierścień łożyska QJ309, 6 – pierścień łożyska QJ311.
161
10. Na śruby M10 x 25 nałożyć podkładki 10,2 i przykręcić pokrywy 4 i 5 do obudowy skrzynki
rozdzielczej.
11. Złącza wałków 7 i 8 podgrzać do temperatury 333 K (60°C) i wcisn ąć na wałki. Na złącza nałożyć
podkładki 9, 10 i przykręcić śrubami M10 x 30-P (dla złącz 7) i M12 x 30-P (dla złącza 8). Śruby
zabezpieczyć drutem.
12. Koło napędzające szybkościomierza 11 podgrzać do temperatury 358 K (85°C) i wcisn ąć na wałek
pośredni, nałożyć podkładkę ząbkowaną 39,nakręcić nakrętkę rowkową M39 x 1,5 i odgiąć
podkładkę dla zabezpieczenia.
13. Na łożysko wałka pośredniego 12 nałożyć na smar dobraną wcześniej podkładkę regulacyjną
441.25.035 (poz.13).
14. Płaszczyznę pokrywy napędu szybkościomierza pokryć cienką warstwą masy i nałożyć pokrywę
na wyjście wałka pośredniego. Na śrubę M10 x 70 i śruby M10 x 25 nałożyć podkładki 10,2 i
przykręcić pokrywę do obudowy skrzynki rozdzielczej.
15. W obudowę skrzynki rozdzielczej wmontować pierścień uszczelniający A20 x 35 x 7 . Na sprzęgło
przesuwne nałożyć widełki 3 i całość wprowadzić w uzębienie wałka napędu przedniego mostu 8.
Przesuwkę 2 pokryć cienką warstwą oleju i wprowadzić w otwór w obudowie skrzynki i widełkach.
W widełkę wkręcić śrubę ustalającą 4 i zabezpieczyć drutem. W otwór zatrzasku przesuwki
wprowadzić kulkę 5, sprężynę, na śrubę M12 x 1,5 x 10 (poz. 7) nałożyć podkładkę 13 Fe/Fc i
wkręcić w otwór (rys. 5.29).
Uwaga.
Sprawdzić działanie zatrzasku.
16. w cylinder 1 (rys. 5.30) wmontować pierścień uszczelniający 10 (20,3 x 2,4). W otwór cylindra
wprowadzić przesuwkę 4, zwracając uwagę, aby nie uszkodzić pierścienia uszczelniającego. W
cylinder włożyć kolejno: sprężynę 6, miseczkę 7 i zabezpieczyć pierścieniem osadczym Z20.
Uszczelkę filcową 11 nasączyć olejem. Na tłok 3 nałożyć uszczelkę filcową 11, uszczelkę gumową
5 i wmontować do cylindra 1. Na korek 2 nałożyć pierścień 9 (50,2 x 3) i wkręcić korek do cylindra.
17. Przeprowadzić próbę szczelności siłownika:
- podłączyć końcówkę przewodu sprężonego powietrza do siłownika,
- posmarować miejsca uszczelniane pianą mydlana i napełnić siłownik powietrzem o ciśnieniu
0,6...0,7 MPa,
- obserwować w ciągu jednej minuty czy wypływające przez nieszczelności powietrze tworzy bańki.
18. Obudowę łożyska wałka napędowego tylnego mostu ustawić na prasie. Na łożysko QJ 309
nałożyć pierścień R 100 i całość wcisnąć w obudowę.
19. W pokrywę skrzynki rozdzielczej wcisnąć kolejno trzy pierścienie zewnętrzne łożysk NJ 2212, NJ
310, NJ 2112.
20. Na wałek napędu tylnego i środkowego mostu nałożyć pokrywę 1 (rys. 5.31), kompletując łożyska
NJ 2212. Płaszczyzny stykowe pokrywy obudowy skrzynki rozdzielczej 1 posmarować cienką
warstwą masy uszczelniającej, nałożyć kolejno uszczelki 5,6,5 i powtórnie posmarować masą
uszczelniającą. Na uszczelki nałożyć obudowę łożyska 2, pokrywę wałka pośredniego 4 i
obudowę łożyska 3. Na śruby dwustronne pokrywy obudowy skrzynki rozdzielczej nałoży
podkładki 10,2 i przez nakrętki M10 przykręcić obudowę do pokrywy 1. Przykręcić obudowę 4 i 3
do pokrywy 1. Pierścienie wewnętrzne łożysk QJ 309 podgrzać do temperatury 358 K (85°C) i
wcisnąć na wałki do oporu. Dokonać pomiaru celem dobrania podkładki 7 z zachowaniem luzu
0...0,15 mm. Powierzchnię stykową obudowy łożyska 2 i 3 pokryć cienką warstwą masy
uszczelniającej, nałożyć uszczelkę 8, ponownie posmarować masą uszczelniającą. Podkładki
regulacyjne 7 przykleić na smar w podtoczeniach pokrywy z uszczelniaczami. Przykręcić pokrywy
z uszczelniaczami na śruby M10 x 30 przez podkładki 10,2 do obudowy 2 i 3. Złącz wałków 9
podgrzać do temperatury 353 K (80°C) i wcisn ąć na wałki tylnego i środkowego mostu. Na złącza
nałożyć podkładki, wkręcić śruby M10 x 30-P i zabezpieczyć drutem.
Uwaga.
- śruby dokręcać momentem 35...50 Nm,
- przestrzeń między czołem wałków a podkładkami wypełnić masą uszczelniająca.
162
Rys. 5.30. Montaż siłownika.
1 – cylinder, 2 – korek, 3 – tłok, 4 – przesuwka, 5 – uszczelka gumowa, 6 – sprężyna, 7 – miseczka, 8 – pierścień osadczy Z20,
9 – pierścień 50,2x3, 10 – pierścień uszczelniający 20,3x2,4.
21. Płaszczyznę obudowy skrzynki rozdzielczej posmarować cienką warstwą masy uszczelniającej,
nałożyć uszczelkę i powtórnie nanieść masę uszczelniającą. Naprowadzić kompletną pokrywę
obudowy na obudowę skrzynki. Na śruby M10 x30 i M10 x 30-P nałożyć podkładki 10,2 i
przykręcić pokrywę do obudowy (moment dokręcenia 35...50 Nm).
Uwaga.
Podmontowana obudowa i pokrywa skrzynki rozdzielczej stanowią nierozłączna całość.
Uwaga.
Śruby M10 x 30 dokręcać momentem 35...50 Nm.
163
24. Do obudowy skrzynki rozdzielczej przykręcić wspornik śrubami M14 x 1,5 x 30, przez podkładki
odginane i odgiąć podkładki. Śruby dokręcić momentem 100 Nm.
25. Wkręcić korek wlewu i korek spustowy (magnetyczny).
26. Napełnić skrzynkę rozdzielczą olejem przekładniowym.
Zgrzyt przy włączaniu Pedał sprzęgła nie jest całkowicie wciśnięty lub Wyregulować
biegów sprzęgło nie rozłącza napędu
164
Samoczynne Zużycie uzębień sprzęgłowych w skrzynce Wymienić
włączanie się biegów rozdzielczej
165
6. WAŁY NAPĘDOWE I ŁOŻYSKA POŚREDNIE.
6.1. Charakterystyka układu napędowego.
Zespół wałów napędowych składa się z pięciu wałów i łożyska pośredniego (rys 6.1):
166
Łożysko pośrednie jest zamocowane na pochwie środkowego mostu napędowego za pomocą kołków
ø16n6, a następnie przykręcone śrubami M16x1,5x45-P-10,9. Budowę łożyska pośredniego
przedstawia rys. 6.3.
W okresie eksploatacji, co 3000 km należy sprawdzić czy przeguby wałów napędowych, a szczególnie
łożysko pośrednie nie wykazują nadmiernych luzów. Luz promieniowy wałka łożyska pośredniego
sprawdzić przez wciśnięcie ręką złącza przegubu, prostopadle do osi łożyska, w obu kierunkach. W
przypadku stwierdzenia luzu należy przeprowadzić regulację w następujący sposób:
- odkręcić śruby łączące złącze kołnierzowe i odłączyć wały napędowe,
- odbezpieczyć podkładki odginalne MB6 (7),
- odkręcić nakrętki ZM6 tylną 5 i docisnąć pierścień łożyska do kołnierza wałka momentem 20 Nm
(2 kGm) i zabezpieczyć podkładkami MB-6,
- zlikwidować w łożysku pośrednim przez dokręcenie drugiej nakrętki tak, aby wałek wałek nie
wykazywał luzu promieniowego i obracał się pod działaniem momentu 0,4-0,7 Nm (0,04-0,07
kGm) bez uwzględnienia oporu pierścieni uszczelniających lub 1,6-2,1 Nm (0,16-0,21 kGm) z
uwzględnieniem oporu pierścieni uszczelniających,
- zabezpieczyć nakrętkę, a następnie połączyć wały napędowe.
167
3
12
11
4
5
6
7
16
14
15
13
12
11 2
1
10 13
9 14
8
7
6
5
4
3
2
1
Rys. 6.4. Łożysko pośrednie w rozłożeniu.
1 – podkładka oporowa, 2 – złącze tarczowe, 3 – osłona, 4 – pokrywa, 5 – uszczelka pokrywy, 6 – pierścień uszczelniający A55x80x8,
7 – łożysko stożkowe nr 31309, 8 – wałek, 9 – obudowa, 10 – kołek, 11 – podkładka sprężysta, 12 – śruba M8x14-5,6, 13 – podkładka
zębata MB-6, 14 – nakrętka KM-6, 15 – kołek pokrywy, 16 – smarowniczka.
W celu przeprowadzenia weryfikacji części wału należy uprzednio dokonać demontażu wału.
168
6.3. Montaż wału napędowego i łożyska pośredniego.
8. Uszczelkę zgarniającą włożyć w pierścień uszczelniający i całość wcisnąć do osłony wału. Dla
uzyskania trwałego połączenia uszczelniacza w obudowie rurowej wału, należy czoło rury
o
zagnieść w trzech punktach co 120 .
9. Połączyć złącza przesuwne z końcówką wg znaków, które powinny się pokrywać. Jeżeli brak jest
znaków rozpoznawczych należy złącza przesuwne i końcówkę z wielowypustem ustawić tak, aby
ich osie pokryły się.
Uwaga.
Wielkość luzu powstałego w wyniku montażu, należy sprawdzić na przegubie w każdym wale. Po
zamontowaniu złącze kołnierzowe powinno w obu płaszczyznach opadać swobodnie pod własnym
ciężarem. Jeżeli w czasie montażu zostały wymienione części mające wpływ na wyważenie (np.
złącze, końcówka lub osłona rurowa), wał należy wyważyć dynamicznie. W wale napędowym
skrzynka biegów – skrzynka rozdzielacza, wyważenie koryguje się przez wiercenie otworów w
kołnierzu złącza wiertłem o Φ10 mm maks. na głębokość nie większą jak 18 mm. Przy wyważaniu
pozostałych wałów zgrzewamy płytki o łącznej masie maks. 120g na jedną podporę. Kompletny wał po
wyważeniu stanowi całość. Wyważenie przeprowadzić przy 2800 obr./min.
169
Wielkości regulacyjne i momenty dokręcania
Tablica 6.1
Lp Dotyczy Wymiar Jednostka Przyrząd
1 Luz osiowy krzyżaka 1,17...1,96 Nm Czujnik
(0,12...0,20) (kGm) zegarowy
2 Moment dokręcania nakrętek na złączach 68,6±2 Nm Klucz dynamo-
kołnierzowych (6,9±0,2) (kGm) metryczny
Typowymi objawami zużycia wałów są stuki i drgania słyszalne podczas zmiany prędkości jazdy oraz
hałaśliwa praca wałów. W przypadku stwierdzenia zużycia wału lub łożyska pośredniego należy
bezzwłocznie przystąpić do regulacji luzu lub naprawy bieżącej. Nadmierne luzy oraz zużycie części
wałów i łożyska pośredniego może spowodować uszkodzenie innych zespołów, tj. skrzynki biegów,
skrzynki rozdzielczej, a nawet silnika. W tablicy 6.2 zamieszczono typowe przyczyny niedomagań
wałów napędowych i sposób ich usunięcia.
170
7. MOSTY NAPĘDOWE.
171
44
27
Łożyskowania stożkowe po zamontowaniu powinny mieć minimalny zacisk. Zacisk powinien być tak
dobrany, aby ruchowe elementy nie miały wyczuwalnego luzu, ale obrót powinien następować płynnie
bez zacięć i grzania.
W mostach napędowych okresowej regulacji wymagają następujące podzespoły:
- łożyskowanie wałka atakującego,
- łożyskowanie obudowy mechanizmu różnicowego,
- zazębienie przekładni głównej,
- łożyskowanie piast kół,
- łożyskowanie piast zwrotnic mostu przedniego.
172
Rys. 7.3. Zwrotnica lewa kompletna.
1- końcówka kulowa, 2 – zwrotnica, 3 – tulejka czopa górnego 444.29.720, 4 – łożysko stożkowe 32308A, 5 – pokrywa dolna, 6 – ramię
mechanizmu zwrotniczego, 7 – podkładki regulacyjne, 8 – śrubaM14x1,5x40-P-10,9-I, 9 – śruba M12-M12x1.25X40-10,9, 10 – pierścień
uszczelniający, 11 – pierścień zgarniający, 12 – pokrywa pierścienia uszczelniającego, 13 – pokrywa pierścienia zgarniającego,
14 – uszczelniacz 2-55x80x8, 15 – podkładka, 16 – pierścień osadczy W80, 17 – kołek walcowy, 18 – wspornik przewodu giętkiego,
19 – przelotka A24x2,5, 20 – śruba M6x12-5,8-II, 21 – podkładka, 22 – drut zabezpieczający
173
7.1.1. Regulacja luzu łożysk wałka atakującego.
Regulację luzu łożysk wałka atakującego (rys. 7.11) należy wykonać w następujący sposób:
- odgiąć zabezpieczenie nakrętki 6 z kanałka wałka atakującego,
- zlikwidować luz oraz uzyskać zacisk łożysk stożkowych przez dokręcenie nakrętki kluczem
nasadowym lub oczkowym; moment oporowy obrotu wałka atakującego powinien wynosić
1,0...1,5 Nm (dla łożysk regulowanych)
- zabezpieczyć nakrętkę przed odkręceniem odkształcając jej kołnierz aż do styku z krawędzią
kanałka wykonanego na wałku atakującym.
Warunkiem prawidłowej pracy uzębień kół zębatych przekładni głównej jest ustawienie luzu
międzyzębnego w granicach 0,20...0,40 mm oraz uzyskanie właściwego śladu współpracy zębów.
Ślad współpracy obydwu kół powinien być zgodny z rys 7.42. Regulację luzu międzyzębnego należy
wykonywać przez zmianę położenia koła talerzowego. Zmiana ustawienia wałka atakującego może
być wykonywana jedynie wtedy, gdy po wyregulowaniu luzu międzyzębnego kołem talerzowym
występuje nieprawidłowy ślad współpracy zębów.
Sprawdzenie i regulacja luzu międzyzębnego oraz ustawienie kół zębatych dla uzyskania właściwego
śladu współpracy wymaga zdjęcia pokrywy mostu i wysunięcia wielowypustów półosi z koronek
mechanizmu różnicowego.
W celu sprawdzenia luzu międzyzębnego należy przyłożyć końcówkę czujnika zegarowego do zębów
koła talerzowego na największej średnicy, unieruchomić wałek atakujący i poruszając kołem
talerzowym odczytać wartość luzu międzyzębnego (rys. 7.5). Regulację luzu międzyzębnego należy
przeprowadzać w następujący sposób:
1. Wykręcić śruby mocujące podkładki zabezpieczające nakrętki regulacyjne łożysk obudowy
mechanizmu różnicowego i zdjąć podkładki.
2. Zluzować nakrętki śruby oporowej w pokrywie łożyska, usunąć drut zabezpieczjący i zluzować
cztery śruby mocujące pokrywy łożysk.
3. Obracając nakrętki regulacyjne łożysk w tę samą stronę, tzn. jedną dokręcając, a drugą
odkręcając, zbliżyć lub oddalić koło talerzowe do wałka atakującego w celu uzyskania luzu
międzyzębnego 0,20...0,40 mm. Nakrętki regulacyjne ustawić tak, aby w ich wcięcia można
włożyć podkładki zabezpieczające.
Mechanizm różnicowy powinien obracać się płynnie bez zacięć w obydwu kierunkach, bez luzów
osiowych i promieniowych pod działaniem momentu 0,5...1 Nm przyłożonego do nakrętki złącza
wałka atakującego.
4. Wkręcić śruby z podkładkami sprężystymi, mocujące podkładki zabezpieczające nakrętek
regulacyjnych.
5. Dokręcić śruby pokryw łożysk (moment 170...180 Nm).
174
6. Pokryć zęby wałka atakującego cienką warstwą tuszu lub innej łatwo ścieralnej substancji i
obracając wałkiem przy silnym przyhamowywaniu ręką mechanizmu różnicowego wykonać pełny
obrót koła talerzowego. Otrzymane ślady współpracy na bokach zębów koła talerzowego
pozwalają na ocenę prawidłowości ustawienia zazębienia. W przypadku stwierdzenia
nieprawidłowej współpracy zębów przeprowadzić korektę ustawienia kół przekładni głównej wg
tablicy 7.1.
175
Rys. 7.6. Sprawdzanie luzów w łożyskowaniu piasty
koła
176
łożyskowanie zwrotnicy nie powinno wykazywać luzów, ale skręt zwrotnicy powinien być płynny, bez
zacięć i nadmiernych oporów. Wartość momentu oporowego zwrotnicy mierzonego bez pierścieni
uszczelniających końcówkę kulową powinna wynosić 16...20 Nm. Sposób regulacji wymagający
wymontowania z mostu zwrotnicy kompletnej wraz z półosią kompletną i czopem zwrotnicy opisano w
rozdziale 7.6.2 ”Montaż mostu przedniego”.
W celu wymiany uszczelniaczy piasty koła należy wymontować piastę z mostu napędowego. Przebieg
czynności:
1. Odkręcić nakrętki mocujące półoś i wyjąć ją.
2. Odbezpieczyć i odkręcić nakrętkę regulacyjną łożysk.
3. Przy użyciu odpowiedniego ściągacza zdjąć piastę z rury nośnej mostu.
4. Wyjąć uszkodzony uszczelniacz piasty.
Ponieważ uszczelniacz musi być wymieniony na nowy, można go wymontować przy użyciu łyżki
monterskiej.
Przed włożeniem nowego uszczelniacza należy pamiętać o włożeniu do piasty osłony uszczelniacza.
Po pokryciu wargi uszczelniacza cienką warstwą smaru, montować piastę i dalsze elementy w
kolejności odwrotnej.
Typowe przyczyny niedomagań oraz sposoby ich usuwania podane są w tablicy 7.2
177
Nadmierna temperatura Za niski poziom oleju w Uzupełnić poziom oleju
obudowy mostu przekładni głównej
Brak luzu łożysk wałka Wyregulować luz łożysk
atakującego lub obudowy
mechanizmu różnicowego
Za mały luz międzyzębny Wyregulować luz międzyzębny
przekładni głównej przekładni głównej
178
Rys. 7.8. Wymontowanie półosi
179
Rys. 7.9. Ściągacz.
1- śruba, 2 – tuleja, 3 – tuleja, 4 – nakrętka, 6 – cięgno, 7 – docisk, 8 – wkręt dociskowy, 9 – kołek, 10 – przetyczka Ф16x315, 11 – rękojeść PL BaB M8x63, 12 – sworzeń 10x50/40,
13 – podkładka10,5, 14 – zawleczka2x14, 15 – sprężyna, 16 – ramię.
180
Rys. 7.10. Wymontowanie wałka atakującego wraz z łożyskowaniem
Uwaga.
Lewa i prawa obudowa mechanizmu różnicowego stanowią komplet z oznaczonym wzajemnym
usytuowaniem obwodowym i dekompletacja jest niedopuszczalna. Zachować kompletację łożysk
(niedopuszczalna jest zamiana pierścieni).
1. Odgiąć zabezpieczenie nakrętki 6 złącza 5 (rys. 7.11), wykręcić nakrętkę i zdjąć podkładkę 10.
2. Ściągnąć złącze 5 z wałka atakującego 1 przy użyciu ściągacza.
3. Odkręcić wkręty 12 mocujące pokrywę 4 do obudowy łożysk 2, zdjąć pokrywę wraz z
uszczelniaczami.
4. Zdjąć pierścień wewnętrzny wraz z elementami tocznymi łożyska 8 pasowany suwliwie na wałku
atakującym przy ewentualnym pobijaniu młotkiem w wałek atakujący przez trzpień miedziany.
5. Wysunąć wałek atakujący w lewo wraz z pierścieniem wewnętrznym i elementami tocznymi
łożyska 9, wyjąć tuleję dystansową 3.
6. Wymontować pierścienie zewnętrzne łożysk 8 i 9 z obudowy łożysk 2 przy użyciu ściągacza lub
na pasie.
7. Ściągnąć na prasie wałek atakujący z pierścienia wewnętrznego łożyska 9 przy użyciu pomocy
umożliwiającej podparcie pierścienia łożyska występami wchodzącymi we wręby międzyzębne
wałka atakującego.
181
Rys. 7.11. Wałek atakujący z
obudową łożysk.
1 – wałek atakujący, 2 – obudowa łożysk,
3 – tuleja dystansowa łożysk, 4 – pokrywa
wałka atakującego, 5 – złącze wałka
atakującego, 6 – nakrętka wałka
atakującego, 7 – pierścień uszczelniający,
8 – łożysko stożkowe 31311A, 9 – łożysko
stożkowe 31312A, 10 – podkładka nakrętki,
11 – uszczelka pokrywy, 12 – wkręt
M10x20-5,8-II
Demontaż (tylko w celu wymiany uszkodzonej półosi) należy wykonywać w następujący sposób:
1. Zamocować uszkodzoną półoś 1 (lewą lub prawą rys. 7.4) w imadle w pozycji pionowej.
2. Wychylić o kąt 20...30º bieżnie zewnętrzną 2 w dowolnym kierunku i uchwycić rękoma w tym
położeniu.
3. Wykorzystując pomoc drugiego montera przyłożyć trzpień miedziany do odsłoniętej bieżni
wewnętrznej 6 i uderzyć młotkiem o masie około 10 kg. Po wykonaniu tej czynności nastąpi
ugięcie pierścienia sprężynującego 8 ustalającego bieżnię wewnętrzną na półosi.
4. Wyjąć półoś wraz z pierścieniem sprężynującym.
182
Rys. 7.12. Pokrywa mostu z blokownikiem.
1 – pokrywa mostu spawana, 2 – tłoczysko siłownika blokady kpl., 3 – widełki blokownika, 4 – cylinder siłownika blokady,
5 – sprężyna siłownika, 6 – kołek ustalająco-zasilający, 7 – pierścień uszczelniający, 8 – uszczelka, 9 – końcówka przewodu
elastycznego, 10 –wyłącznik sygnalizacji blokady, 11 – śruba dwustronna M8-M8x1x20-5,8, 12 – nakrętka M8x1-8-II,
13 – śruba regulacyjna M8x1x30-22h, 14 – podkładka sprężysta 8,2, 15 – pierścień uszczelniający 21,3x2,4.
W celu przeprowadzenia demontażu przedniego mostu (rys. 7.2) należy po oczyszczeniu i umyciu
ustawić go na odpowiednim stojaku, a następnie wykonać następujące czynności.
1. Odkręcić nakrętki mocujące kół i zdjąć koła.
2. Odkręcić wkręty mocujące bębny hamulcowe do piast i zdjąć bębny.
3. Odkręcić nakrętki mocujące końcówki półosi osadzone na wielowypuście półosi i zdjąć końcówki z
dwóch kołków (Φ12) ustalających piast wkręcając w gwintowane otwory dwie śruby M10.
4. Odgiąć podkładki zabezpieczające i odkręcić nakrętki regulacyjne łożysk piast kół, zdjąć
podkładki.
5. Zdjąć piastę wraz z łożyskiem wewnętrznym i pierścieniem zewnętrznym łożyska wewnętrznego w
taki sposób, aby nie uszkodzić bieżni pierścieni łożysk.
6. W przypadku konieczności wymiany pierścienia ślizgowego uszczelniacza piast lub wymiany
uszkodzonego łożyska należy ściągnąć pierścień wraz z pierścieniem wewnętrznym łożyska
stożkowego za pomocą ściągacza wg rys.7.9.
7. Odłączyć przewody elastyczne układu hamulcowego.
8. Odgiąć podkładki zabezpieczające i odkręcić 10 nakrętek M12x1.25 mocujących czop zwrotnicy.
Uprzednio należy rozpiąć szczęki hamulcowe oraz zdjąć wspornik szczęk hamulcowych ze
szczękami i osłonę szczęk.
9. W kołnierz czopa zwrotnicy wkręcić dwie śruby M10x35 i ściągnąć czop zwrotnicy.
10. Wymontować półoś z przegubem kompletnym.
11. Wymontować drążek kierowniczy poprzeczny.
183
12. Odkręcić śruby M14x1.5x40 mocujące pokrywy dolne, górną łożyska oraz ramię zwrotnicy.
13. Odbezpieczyć nakrętki M16x1.5 i wymontować końcówkę kulową z pochwy mostu.
14. Odkręcić osiem śrub M6x12 i wymontować pokrywę pierścienia oraz pierścień zgarniający i
uszczelniający.
15. Wymontować pierścień osadczy 80W, wyjąć podkładkę oporową i wybić pierścień uszczelniający
Φ55x80x8.
Uwaga.
Podczas wymiany półosi nie zachodzi konieczność demontażu końcówki kulowej. Całkowity demontaż
przeprowadzić wówczas, jeżeli nastąpi zniszczenie mechaniczne przegubu kulowego lub półosi.
184
7.4.2. Obudowa łożysk wałka atakującego.
Obudowę łożysk wałka atakującego (rys. 7.15) należy wymienić na nową po stwierdzeniu:
- pęknięć lub odłamań,
- zużycia średnicy otworu osadzenia łożyska stożkowego 31311A powyżej wymiaru granicznego
+0.025
Φ120,04, wymiar nominalny Φ120 +0.003 (K6),
- zużycia średnicy otworu osadzenia łożyska stożkowego 31312A powyżej wymiaru granicznego
+0.025
Φ130,04, wymiar nominalny Φ130 +0.003 (K6).
185
7.4.4. Koronka mechanizmu różnicowego.
Zarysowania, zatarcia, nierównomierne zużycie powierzchni oporowej koronki można naprawić przez
szlifowanie, korygując w czasie montażu luz międzyzębny satelit-koronka przez dobór podkładek
oporowych koronki o odpowiedniej grubości.
186
7.4.8. Krzyżak satelitów.
Krzyżak (rys. 7.19) należy wymienić na nowy w przypadku stwierdzenia pęknięć lub nadłamań
każdego rodzaju.
Po przeprowadzeniu demontaży półosi z przegubem, czopa zwrotnicy i zwrotnicy, części należy umyć
i odtłuścić.
Weryfikacja polega na sprawdzeniu wizualnym oraz wykonaniu pomiarów i określenia wielkości
zużycia części. Części nie odbiegające od wymiarów nominalnych lub granicznych mogą być
ponownie użyte do montażu. Podkładki odginane, sprężyste, drut i uszczelniacze należy wymienić.
Pęknięcia pierścienia łożyska zwrotnicy lub elementu tocznego, wypracowanie miejscowe na
powierzchni bieżni lub ślady łuszczenia kwalifikują łożysko do wymiany. Części znormalizowane bez
uszkodzeń mechanicznych i zgodne z wymiarami nominalnymi mogą być użyte do montażu.
Jeżeli w układzie przekazania napędu z mechanizmu różnicowego przez półosie na koła jezdne na
zwrotnicach stwierdzono luzy (na skutek czego występuje głośna praca przegubu podczas
pokonywania łuku), świadczy to o zużyciu tulejki ślizgowej lub pierścienia oporowego. W takim
przypadku należy dokonać naprawy ułożyskowienia w czopie zwrotnicy. Niewykonanie naprawy może
spowodować zniszczenie przegubu kulowego.
Na rysunku 7.21 pokazano łożyskowanie, a wymiary tulejki i pierścienia oporowego odpowiednio na
rysunkach 7.22 i 7.23. W tulejkach łożyskowania ślizgowego na średnicy wewnętrznej należy naciąć
kanałek śrubowy o skoku 25...32mm, odpowiednio lewoskrętny dla czopa prawego i prawoskrętny dla
czopa lewego oraz kanałki smarownicze wzdłuż osi tulejki co 180º.
Dopuszczalne bicie powierzchni „C” (rys. 7.21) nie może przekroczyć 0,08 mm względem osi
powierzchni „D” oraz powierzchni „E” względem „D” 0,05 mm mierzone na Φ62 mm.
W dalszej kolejności należy wykonać pierścień oporowy wg rysunku 7.26 z materiału BA-93A i
wcisnąć w pokrywę.
Pokrywę z pierścieniem przykręcić do czopa zwrotnicy śrubami M8x1x18 i zabezpieczyć podkładką
odginaną. Po przykręceniu pokrywy wykonać otwór Φ56 H11 (Φ56 +0.190
+0.117 ) mm i powierzchnię czołową
187
Rys. 7.20. Czop zwrotnicy.
Rys. 7.21. Czop zwrotnicy Rys. 7.22. Tulejka. Rys. 7.23. Pierścień
z łożyskiem. oporowy
188
7.4.7.2. Końcówka kulowa.
Przy weryfikacji końcówki kulowej dokładnie sprawdzić tzw. „szyjkę” końcówki, tj. powierzchnię między
czaszą kulistą i kołnierzem mocującym. Niedopuszczalne są jakiekolwiek pęknięcia na powierzchni
„szyjki” oraz na promieniach przejścia w kulę i kołnierz. Zgniecenia, wżery korozyjne lub inne
uszkodzenia na zewnętrznej powierzchni kuli większe od 0,2 mm kwalifikują końcówkę do wymiany.
Ф 57
4,5 ©
Ф 69u8
189
7.4.7.3. Zwrotnica.
Zwrotnicę (rys. 7.27) należy wymienić na nową w przypadku stwierdzenia pęknięć każdego rodzaju:
- dopuszczalne zużycie średnicy Φ90 K7 (Φ90 +0.010
+0.025 mm) może wynosić Φ 89,98 mm
+0,040
- zużycie otworu osadzenia czopa zwrotnicy Φ175 H7 (Φ175 mm)nie może być większe niż do
wymiaru Φ175,15 mm.
Zerwanie trzech zwojów gwintu M6, M12 lub M14x1,5 kwalifikuje zwrotnicę do wymiany. Naprawy
zwrotnic nie przewiduje się.
190
7.4.8. Półoś napędowa mostu tylnego i środkowego.
Półoś należy wymienić na nową w przypadku stwierdzenia pęknięć lub nadłamań, wypracowań
i zgnieceń bocznych powierzchni wielowypustów oraz widocznych skręceń wielowypustów.
Po stwierdzeniu jakichkolwiek pęknięć lub wyłamań należy piastę wymienić na nową. Nominalne
i graniczne wymiary piasty podano w tablicy 7.3.
191
Nominalne i graniczne wymiary piasty koła
Tablica 7.3
Miejsce pomiaru Wymiar
nominalny graniczny
Średnica gniazda osadzenia 140 -0,028
-0,068 140,02
łożyska stożkowego 32216 (P7)
Pęknięcia czopa w miejscach osadzenia łożysk lub kołnierza oraz skrzywienia kwalifikują czop tylny
do wymiany. Zgniecenia gwintu M78x2 należy naprawić przez przegwintowanie. Zerwanie więcej jak
jednego zwoju gwintu kwalifikuje czop do wymiany. Dopuszczalne wymiary graniczne średnic do
osadzenia łożysk wynoszą:
- dla Φ80 g6 (Φ80 -0,010
-0,020 ) do wymiaru Φ79,94 mm,
Na rysunku 7.32 pokazano pochwę mostu przedniego, a na rysunku 7.33 pochwę mostu tylnego.
Wygięcia pochwy i pęknięcia spoin kwalifikują ją do wymiany (naprawy nie przewiduje się).
192
Rys. 7.32. pochwa przedniego mostu.
1. Pokryć cienką warstwą oleju maszynowego gniazda obudowy łożysk 2 (rys. 7.11) pod pierścienie
zewnętrzne łożysk stożkowych.
2. Wcisnąć kolejno pierścień zewnętrzny łożyska stożkowego 9 (31312A) i 8 (31311) w obudowę
łożysk.
3. Wprowadzić we wciśnięte pierścienie zewnętrzne odpowiednie pierścienie wewnętrzne łożysk
stożkowych.
4. Dokonać pomiaru odległości „a” między pierścieniami wewnętrznymi łożysk stożkowych.
5. Zapisać na obudowie
wymiar większy od 17,35 znak „+”
wymiar mniejszy lub równy 17,35 znak „-”.
6. Powierzchnię wałka pod łożysko 9 pokryć cienką warstwą oleju, pobrać pierścień wewnętrzny
łożyska, wprowadzić wałek w otwór pierścienia i wcisnąć do oporu.
7. Gniazda w pokrywie wałka atakującego 4 pokryć cienką warstwą oleju.
193
8. Wcisnąć w pokrywę 4 pierścienie uszczelniające 7 zachowując położenie jak na rysunku 7.11
9. Przestrzenie pod wargami pierścieni uszczelniających 7 wypełnić smarem ŁT4S3.
10. Powierzchnię wałka atakującego pod łożysko 8 i wielowypust pokryć cienką warstwą oleju.
11. Dobrać tuleję dystansową 3 wg znaku zapisanego w punkcie 5 na obudowie:
- dla znaku „+” tuleja o symbolu 411.27.134,
- dla znaku „-” tuleja o symbolu 411.27.133.
12. założyć na wałek atakujący tuleję dystansową i pierścień wewnętrzny mniejszego łożyska
stożkowego, wcisnąć pierścień do oporu.
13. Na obudowę łożysk 2 założyć uszczelkę pokrywy 11 oraz pokrywę 4 z pierścieniami
uszczelniającymi 7 tak, aby wcięcie w kołnierzu pokrywy znajdowało się naprzeciw otworu Φ5 w
obudowie łożysk.
14. Powierzchnię złącza wałka atakującego 5 współpracującą z pierścieniami uszczelniającymi 7
pokryć cienką warstwą oleju.
15. Wprowadzić złącze wałka atakującego na wałek.
16. Przykręcić obudowę 4 do pokrywy łożysk 2 wkrętami 12.
17. Gwint i powierzchnię oporową nakrętki 6 wałka atakującego pokryć cienko pastą molibdenową
MOLIPAS 60N wg TWT NAFTOCHEM 117/79.
18. Założyć podkładkę nakrętki 10 oraz wkręcić wstępnie nakrętkę 6 na gwint wałka atakującego.
19. Dokręcić nakrętkę specjalnym kluczem nasadowym lub oczkowym z momentem takim, aby wałek
nie miał luzu osiowego i obracał się bez zacięć pod działaniem momentu obrotowego 2,0...3,0 Nm
(plus moment oporowy uszczelniaczy). Dla łożysk eksploatowanych moment może wynosić
1,0...1,5 Nm. Po dokręceniu nakrętki następuje odkształcenie plastyczne tulei dystansowej 3.
Klucz do dokręcania nakrętki powinien zapewniać uzyskanie momentu minimum 1960 Nm.
Uwaga.
Momentu oporowego pochodzącego od tarcia uszczelniaczy można nie uwzględniać przy pomiarze
momentu oporowego łożysk przy obracającej się wraz ze złączem pokrywie 4 - pominięciu
wcześniejszych operacji wg punktu 16 – operację tę należy wykonać po dokręceniu nakrętki złącza
stosując się do punktu 13.
20. Zabezpieczyć nakrętkę 6 przed odkręceniem, odkształcając jej kołnierz aż do styku z krawędzią
kanałka wykonanego na wałku atakującym.
Obudowa lewa i prawa mechanizmu różnicowego stanowią komplet wspólnie obrabiany przy
określonym wzajemnym położeniu oznaczony jednakową cyfrą naprzeciw siebie, na obu połówkach
(rys. 7.34).
1. W prawej obudowie 1 mechanizmu różnicowego (rys. 7.35) powierzchnie współpracujące z
satelitami i koronkami pokryć olejem maszynowym, a w gniazdo obudowy włożyć podkładkę
oporową o symbolu 467.27.013 (grubość 3,9 h11) oraz prawą koronkę 3.
2. Czopy i płaszczyzny stykowe krzyżaka pokryć olejem, na czopy założyć satelity 6 i podkładki
oporowe 7.
3. Wmontować krzyżak z satelitami w gniazda obudowy.
4. Dokonać pomiaru luzu międzyzębnego obudowy między poszczególnymi satalitami a koronką,
przy użyciu czujnika zegarowego. Luz ten powinien zawierać się w granicach 0,10...0,20 mm. W
czasie sprawdzania luzu powierzchnie oporowe (współpracujące)koronek, podkładek, koronek i
obudowy oraz satelitów, podkładek satelitów i obudowy mechanizmu różnicowego muszą dolegać
do siebie. W przypadku nieuzyskania luzu o podanych wartościach należy dobrać odpowiednią
podkładkę oporową koronki.
5. Na satelitach prawej obudowy ułożyć lewą koronkę 4, podkładkę oporową koronki o symbolu
467.27.013 i lewą obudowę mechanizmu różnicowego 2.
6. Na cztery śruby 11 założyć podkładki śrub 9 (większą fazą ku powierzchni oporowej łba śruby) i
skręcić następnie obudowy mechanizmu różnicowego czterema śrubami tak, aby znaki cyfrowe
na obydwu były naprzeciw siebie.
Sumaryczny luz międzyząbny (między obiema koronkami) powinien zawierać się w granicach
0,20...0,40 mm.
194
7. Dopuszcza się sprawdzenie luzu obwodowego przez pomiar luzu poosiowego, który powinien
zawierać się w granicach 0,14...0,29 mm. Sprawdzenie można wykonać na przyrządzie kontrolno-
pomiarowym (rys. 7.36) w następujący sposób:
- włożyć mechanizm różnicowy obudową lewą na końcówkę półosi 4 umocowaną do płyty
podstawy 1,
- założyć płytę górną 2 i skręcić nakrętkami śrub 10,
- wprowadzić tulejkę rozprężną 5 wraz z trzpieniem stożkowym 6 w koronkę,
- obrócić pokrętłem 9 i zacisnąć tulejkę rozprężną w koronce,
- obrócić kilkakrotnie koronkę i w różnych położeniach przesuwać poosiowo trzpień stożkowy 6,
- dokonać pomiaru luzu pomiędzy koronką a satelitami przez odczyt na czujniku zegarowym 8,
- odwrócić mechanizm różnicowy o 180º (w podstawie przyrządu obudowa prawa) i zmierzyć
analogicznie luz poosiowy pomiędzy drugą koronką a satelitami.
8. Zmierzone wartości luzów porównać z wartościami (0,14...0,29 mm) oraz dobrać odpowiednie
podkładki oporowe koronek w przypadku nie zachowania tych wartości.
Podkładki oporowe koronek wykonywane są o grubościach:
467.27.008 g=4,1 h11
467.27.009 g=4,2 h11
467.27.010 g=4,3 h11
467.27.011 g=4,4 h11
467.27.012 g=4,0 h11
467.27.013 g=3,9 h11
467.27.029 g=3,8 h11
467.27.030 g=3,7 h11
467.27.031 g=4,5 h11
9. Zdemontować lewą obudowę mechanizmu różnicowego.
10. Założyć dobrane podkładki oporowe pod koronki.
11. Zmontować wstępnie obudowy mechanizmu różnicowego.
12. Sprawdzić wielkość luzu poosiowego między koronkami a satelitami (0,14...0,29 mm).
13. Wykręcić cztery śruby łączące wstępnie obudowy mechanizmu i zdemontować lewą obudowę
mechanizmu różnicowego.
14. Otwory gwintowane w prawej obudowie i w kole talerzowym oraz śruby 11 łączące obudowy i
mocujące koło talerzowe 10 należy przed skręceniem odtłuścić i pokryć cienko szczeliwem
KOLFIX-S wg WT2/78.
15. Założyć na prawą obudowę lewą obudowę tak, aby znaki cyfrowe były naprzeciw siebie.
16. Założyć podkładki śrub większą fazą ku powierzchni oporowej łba śruby i wkręcić śruby 11
łączące obudowy mechanizmu różnicowego oraz 10 mocujące koło talerzowe.
Śruby dokręcić momentem 240...270 Nm wg kolejności podanej na rysunku 7.37.
195
Rys. 7.34. Oznaczenie obydwu części mechanizmu Rys. 7.35. Mechanizm różnicowy
różnicowego kompletny.
1 – obudowa mechanizmu różnicowego prawa,
2 – obudowa mechanizmu różnicowego lewa,
3 – koronka mechanizmu różnicowego prawa,
4 – koronka mechanizmu różnicowego lewa,
5 – krzyżak, 6 – satelit, 7 – podkładka oporowa
satelity, 8 – podkładka oporowa koronki,
9 – podkładka śruby, 10 – śruba M16x1,5x35-
10,9-II, 11 – śruba łącząca prawą i lewą
obudowę mechanizmu różnicowego, 12 – koło
talerzowe.
196
6 2
4 8
7
3
1 5
3. Zmierzyć odległość „Y” od powierzchni kołnierza obudowy (ustalającego obudowę łożysk wałka
atakującego) do osi koła talerzowego (rys. 7.38) – wymiar nominalny „Y” wynosi 237,0 mm.
Odczytać odchyłkę od wymiaru nominalnego ze znakiem „+” lub „-” i obliczyć wymiar rzeczywisty.
4. Zmierzyć odległość „A” od powierzchni czołowej wałka atakującego do powierzchni kołnierza
obudowy łożysk – wymiar nominalny „A” wynosi 136,0 mm. Odczytać odchyłkę od wymiaru
nominalnego ze znakiem „+” lub „-” i obliczyć wymiar rzeczywisty „A”.
197
5. Ustalić grubość (w mm) podkładek regulacyjnych „X” obudowy łożysk wałka atakującego wg
wzoru:
X=(R+A-Y)±0,075
gdzie „R” jest odległością wierzchołka stożka podziałowego wałka atakującego od powierzchni
czołowej czopa wałka (rys. 7.39). Wymiar nominalny R=101,0 mm. Wymiar rzeczywisty „należy
obliczyć po uwzględnieniu wartości odchyłki zanotowanej na czole wałka atakującego. Jeżeli na
czole wałka atakującego nie zanotowano odchyłki wymiaru „R” to odchyłkę przyjmuje się jako
zerową(wymiar rzeczywisty „R” jest równy wymiarowi nominalnemu). Łączna grubość dobranych
podkładek powinna być taka, aby punkt przecięcia się tworzących stożka podziałowego wałka
atakującego znalazł się w osi koła talerzowego z tolerancją ± 0,075 mm.
Grubości wykonywanych podkładek regulacyjnych są następujące:
411.27.016 g=0,15 mm
411.27.054 g=0,20 mm
411.27.063 g=0,50 mm
W dobranych podkładkach regulacyjnych powinny znajdować się między innymi 2-3 pary podkładek o
grubości 0,15 i 0,20 mm. Wałek atakujący i koło talerzowe są kompletowane parami.
6. Obrócić pochwę mostu częścią pod mechanizm różnicowy do dołu.
7. Dobrane podkładki regulacyjne pokryć olejem i założyć na pochwę, układając je naprzemianlegle
tak, aby ich przecięcia krzyżowały się (podkładki nie mogą zachodzić na siebie).
- przed włożeniem podkładek należy częściowo odsunąć obudowę łożysk przez zakręcenie śrub
demontażowych – całkowite wymontowanie obudowy nie jest konieczne.
8. Na dwanaście występujących śrub dwustronnych do mocowania obudowy łożysk z wałkiem
atakującym założyć podkładki sprężyste, nakręcić nakrętki i dokręcić je naprzemianlegle
momentem 50-55 Nm.
9. Obrócić pochwę częścią pod mechanizm różnicowy do góry.
10. Powierzchnię wałka atakującego i gniazda w pochwie pokryć olejem.
198
11. Wbić łożysko walcowe NUP-2208E TNG PNA (NUP-2208E f-my Steyr, lub f-my FAG) na czop
wałka atakującego i w gniazdo pochwy założyć pierścień osadczy 40z w kanałek czopa wałka
atakującego.
12. Zmierzyć moment oporowy łożyskowania wałka atakującego. Moment oporowy nie może
wzrosnąć więcej niż 1,5 Nm w stosunku do wartości uzyskanej przy pomiarze przed
zamontowaniem do pochwy mostu.
13. Założyć sprzęgło blokady na prawą stronę obudowy mechanizmu różnicowego (dotyczy
mechanizmu różnicowego tylnego i środkowego mostu).
14. Pierścienie wewnętrzne łożysk stożkowych 32216 podgrzać w oleju do temp. 353K i wcisnąć na
czop lewy i prawy obudowy mechanizmu różnicowego. Należy zachować kompletację łożysk
(niedopuszczalna jest zamiana pierścieni zewnętrznych dla łożysk montowanych ponownie,
wcześniej użytkowanych).
15. Na pierścienie wewnętrzne łożysk stożkowych obudowy mechanizmu różnicowego założyć
pierścienie zewnętrzne oraz ułożyć mechanizm z łożyskami w gniazdach, zazębiając
jednocześnie koło talerzowe z wałkiem atakującym (rys. 7.40).
16. W pierścienie prowadzące wkręcić nakrętki regulacyjne łożysk tak, aby ich czoła wystawały z
pierścieniami około 2 mm.
17. Ułożyć pierścienie z wkręconymi nakrętkami w kanałki pokryw tak, aby otwór w pierścieniu pokrył
się z kołkiem wtłoczonym w pokrywę.
18. Założyć pokrywy łożysk (każdą do swojego gniazda zgodnie z punktem 7.5.3.2), ustawiając
wystające stożkowe części kołków w wygniecione gniazda w obudowie, na pokrywach ułożyć
podkładki 411.27.163 fazą w kierunku łba śruby, wkręcić momentem 40...50 Nm cztery śruby
mocujące pokrywy łożysk (rys. 7.41).
199
Rys. 7.41. Mechanizm różnicowy z przykręconymi pokrywami
łożysk.
19. Od strony koła talerzowego pokręcić nakrętkę regulacyjną do całkowitego zlikwidowania luzu
międzyzębnego między kołem talerzowym a wałkiem atakującym.
20. Z drugiej strony wkręcić nakrętkę regulacyjną aż do oporu łożyska.
21. Od strony koła talerzowego odkręcić nakrętkę regulacyjną o ¼ obrotu, a drugą nakrętkę pokręcić
tak, aby uzyskać luz międzyzębny w granicach 0,20...0,40 mm, przy czym koło talerzowe powinno
obracać się bez zacięć.
Zacisk wstępny łożysk mechanizmu różnicowego wyregulować przez dokręcenie nakrętek
regulacyjnych tak, aby nie było wyczuwalnych luzów i zacięć, a przyrost momętu oporowego
mierzonego na złączu wałka atakującego powinien wynosić 0,5...1 Nm w stosunku do wartości dla
samego wałka atakującego. Regulację zacisku wstępnego przeprowadzić tak, aby nie zmienić
ustalonego poprzednio luzu międzyzębnego.
22. Nakrętki regulacyjne ustawić tak, aby było możliwe ich zabezpieczenie podkładkami
zabezpieczającymi 1 (rys. 7.43), przy czym obrót nakrętki regulacyjnej wykonać w kierunku
bliższego położenia wycięcia w nakrętkach.
23. Dokręcić śruby pokrywy łożysk momentem 250...270 Nm.
24. Sprawdzić ślad współpracy na kole talerzowym bez obciążenia (rys. 7.42). Ślad współpracy
powinien obejmować 20...50% całkowitej powierzchni bocznej zęba. Minimalna szerokość śladu
powinna wynosić 40% wysokości zęba. Powierzchnia wyraźnej koncentracji (skupienia) śladu
powinna znajdować się w odległości min. 8 mm od czoła przy mniejszym module i nie mniej niż 20
mm od czoła przy większym module oraz zaczynać się w odległości co najmniej 1 mm od
krawędzi wierzchołka zęba. Dopuszcza się występowanie nieskupionego śladu (pojedynczych
odcisków) wzdłuż linii zęba, poza powierzchniami wyraźnej koncentracji.
25. Na pokrywę łożyska założyć podkładkę zabezpieczającą 1 (rys. 7.43), podkładkę sprężystą 2 i
wkręcić śrubę 3.
26. Wkręcić śrubę oporową w pokrywę łożyska. Na śrubę z drugiej strony wkręcić nakrętkę
kontrującą, śrubę dokręcić momentem 20...30 Nm, a nakrętkę (rys. 7.44) momentem 45...55 Nm
przytrzymując jednocześnie śrubę kluczem.
27. Zabezpieczyć drutem śruby mocujące pokrywy łożysk.
200
Rys. 7.42. Ślad współpracy na stronie wypukłej zęba
koła talerzowego
1. Gwint śrub dwustronnych 11 (rys. 7.12) od strony wkręcanej pokryć cienką warstwą środka
KOLFIX-S i wkręcić w cylinder 4 siłownika blokady cztery śruby dwustronne.
2. W kanałku tłoczka ułożyć pierścień uszczelniający.
3. Pokryć cienką warstwą smaru ŁT4S3 wewnętrzną powierzchnię cylindra blokownika 4 oraz
tłoczka wraz z pierścieniem.
4. W cylinder siłownika wsunąć tłoczysko siłownika 2 tak, aby nie uszkodzić pierścienia
uszczelniającego.
201
5. Na tłoczysko nasunąć sprężynę 5, a następnie widełki blokownika 3 tak, aby po ugięciu sprężyny,
przez otwory ukazały się śruby dwustronne, na które założyć podkładki sprężyste i nakręcić
nakrętki 12.
6. W gwintowany otwór widełek blokownika wkręcić wstępnie śrubę regulacyjną 13 i koniec
gwintowany śruby od strony nacięcia pod wkrętak pokryć środkiem KOLFIX-S.
7. Ustalić wymiar A=84,7-0,3 założyć podkładkę sprężystą 14 oraz nakręcić nakrętkę ustalającą (w
stanie nienapełnionym powierzchnie „P1” i „P2” stykają się), a trzpień wyłącznika sygnalizacji jest
wciśnięty.
8. Kanałki i otwór w obsadzie tłoczyska pokryć cienką warstwą smaru ŁT4S3, a w kanałki włożyć
pierścienie uszczelniające 15.
9. Od wewnątrz pokrywy 1 w otwór obsady wsunąć tłoczysko siłownika 2 i doprowadzić do pokrycia
otworów pod kołek ustalająco-zasilający 6.
10. Wbić kołek zasilający ustawiając go tak, aby oś otworu zasilającego pokryła się z osią otworu
tłoczyska.
11. Na końcówkę przewodu elastycznego 9 nałożyć uszczelkę 8 i wkręcić w obsadę.
12. W obsadę wkręcić wyłącznik sygnalizacji blokady 10.
13. Sprawdzić działanie siłownika blokady:
- podłączyć zasilanie sprężonego powietrza do końcówki przewodu elastycznego 9.
- Przez kilkakrotne włączanie i wyłączanie zasilania sprawdzić czy widełki przesuwają się płynnie
bez zacięć.
- Sprawdzić czy następuje wyłączanie i załączanie styków wyłącznika 10 (załączanie styków
wyłącznika powinno nastąpić przy skoku siłownika maks. 6,4 mm).
202
11. Oczyścić powierzchnie stykowe między bębnem hamulcowym a piastą, założyć na piastę bęben
hamulcowy tak, aby dwa otwory w bębnie pokryły się z otworami gwintowanymi w piaście.
Wkręcić w gwintowane otwory dwa wkręty M10x25 z łbami stożkowymi.
12. Wypełnić smarem ŁT4S3 wewnętrzną część czaszy kołnierza oraz wielowypust półosi. Pokryć
oczyszczoną i odtłuszczoną powierzchnię piasty warstwą pasty kauczukowej (wg punktu 1).
Wcisnąć w otwory piasty dwa kołki walcowe 12n6 x 36.
Wprowadzić półoś w pochwę zwracając uwagę, aby nie uszkodzić uszczelniaczy gumowych oraz
prowadników półosi w pochwie, a wielowypusty prawidłowo zazębiły się z otworem
wielowypustowym koronki mechanizmu różnicowego i kołki ustalające piasty trafiły w otwory w
półosi. Półoś powinna wsunąć się swobodnie. Niedopuszczalne jest wmontowanie półosi przy
nadmiernych oporach przemieszczania w koronkach.
13. Wystające końce śrub dwustronnych pokryć olejem, na końce śrub nakręcić nakrętki i dokręcić je
momentem 115...125 Nm oraz zabezpieczyć je przeciwnakrętkami.
14. Sprawdzić moment oporowy mostu pokręcając kluczem dynamometrycznym nakrętkę złącza
wałka atakującego. Moment oporowy nie powinien przekraczać 20 Nm.
15. Na śruby mocujące koła nałożyć koła jezdne, nakręcić nakrętki kół momentem 400 Nm.
16. Sprawdzić szczelność mostu przez obserwacje spadku ciśnienia.
17. Wkręcić odpowietrznik w otwór gwintowany pochwy.
203
- część gwintowaną śrub mocujących ramię zwrotnicy odtłuścić, pokryć pastą uszczelniającą i
dokręcić ramię zwrotnicy momentem 88...98 Nm,
- przez otwory w łbach śrub przewlec zawleczki dla zabezpieczenia przed odkręceniem,
- nakręcić nakrętkę 6 na śrubę zderzakową 5, wkręcić śrubę zderzakową w ramię zwrotnicy i
zabezpieczyć nakrętkę,
- wprowadzić końcówkę kulową 1 (rys. 7.25) w zwrotnicę 2, pokryć olejem czopy końcówki kulowej i
otwory pod łożyska w zwrotnicy, posmarować obficie smarem koszyki wraz z rolkami łożysk,
- przed wciśnięciem łożysk stożkowych powierzchnię cieńszego czopa końcówki kulowej pokryć
smarem Litomos 25,
- wcisnąć tuleję łożyska 444.29.720,
- wprowadzić łożysko na czop o większej średnicy i na tuleję łożyska górnego, wcisnąć do oparcia o
kołnierze czopów i w otwory zwrotnicy,
- zamocować zwrotnicę z końcówką kulową w położeniu pionowym (rys. 7.46), wprowadzić półoś z
przegubem Birfielda, wprowadzić na półoś czop zwrotnicy kompletny (zależnie od odmiany z
tulejką lub tulejkami),
- przykręcić czop do zwrotnicy nakrętkami momentem 70...80 Nm, przy czym czop zwrotnicy
montować tak, aby miejsce na czopie oznaczone literą „E” znajdowało się w płaszczyźnie
przechodzącej przez oś czopów końcówki kulowej (przed wmontowaniem tulejkę posmarować
smarem Litomos 25),
- przykręcić wstępnie pokrywę dolną i ramię mechanizmu zwrotniczego, a w zwrotnicy prawej
pokrywę dolną i górną śrubami do zwrotnicy tak, aby półoś uchwycona za wielowypust wystający
z czopa zwrotnicy obracała się płynnie bez zacięć przy wychyleniu zwrotnicy z czopem o kąt
α=±35º przy zacisku łożysk stożkowych zapewniających moment oporowy 16...20 Nm.
Wychylenie zwrotnicy powinno odbywać się w sposób płynny.
Uwaga.
Należy doprowadzić do takiego ustawienia łożysk w otworach zwrotnicy, które zapewni współosiowość
średnicy zewnętrznej półosi względem powierzchni „B” końcówki kulowej służącej do osadzenia w
pochwie mostu (pomiar w płaszczyźnie przechodzącej przez oś czopów końcówki kulowej),
- zmierzyć szczelinomierzem szczelinę między pokrywą dolną a zwrotnicą i dobrać odpowiedni
zestaw podkładek regulacyjnych,
- zmierzyć szczelinomierzem szczelinę między ramieniem mechanizmu zwrotniczego a zwrotnicą i
dobrać odpowiedni zestaw podkładek regulacyjnych 441.29.046 (047) 048; w taki sam sposób
należy dobrać zestaw podkładek regulacyjnych między pokrywą dolną, zwrotnicą, pokrywą górną i
zwrotnicą dla zwrotnicy kompletnej prawej,
- zdemontować pokrywę dolną i ramię mechanizmu zwrotniczego,
- wypełnić smarem ŁT4S3 wgłębienia w pokrywie i w ramieniu,
- wbić w zwrotnicę kołki do ustalenia mechanizmu zwrotniczego,
- powierzchnie pokrywy i ramienia współpracującego ze zwrotnicą oczyścić, odtłuścić i pokryć pastą
uszczelniającą,
- na kołki ramienia mechanizmu zwrotniczego założyć dobrane podkładki regulacyjne,
- wbić ramię mechanizmu zwrotniczego na kołki,
- w otwór wspornika przewodu giętkiego wcisnąć przelotkę,
- na śrubę założyć wspornik przewodu giętkiego z przelotką i podkładką okrągłą, koniec
gwintowany śruby odtłuścić i pokryć pastą uszczelniającą (rys. 7.47),
- wkręcić wstępnie śrubę w zwrotnicę,
- końce gwintowane pozostałych trzech śrub mocujących ramię mechanizmu zwrotniczego oraz
czterech śrub mocujących pokrywę dolną odtłuścić i pokryć pastą uszczelniającą,
- wkręcić wstępnie pozostałe trzy śruby mocowania ramienia mechanizmu zwrotniczego,
- na wewnętrznej stronie pokrywy dolnej ułożyć dobrane podkładki regulacyjne i przykręcić
wstępnie pokrywę dolną śrubami do zwrotnicy,
- dokręcić śruby momentem 120...130 Nm,
- sprawdzić zacisk łożysk, moment oporowy powinien wynosić 16...20 Nm oraz sprawdzić czy półoś
obraca się płynnie bez zacięć przy wychyleniu zwrotnicy z czopem o kąt α=±35º ; w przypadku nie
uzyskania obydwu warunków należy zdemontować pokrywy i dobrać inny zestaw podkładek
regulacyjnych,
- przez otwory w łbach śrub przewlec zawleczki zabezpieczające oraz wkręcić smarowniczkę 6,
- odkręcić nakrętki mocujące czop do zwrotnicy, wymontować czop zwrotnicy i półoś z przegubem
Birfielda,
204
Rys. 7.46. Ustalenie zacisku wstępnego łożysk zwrotnicy.
205
- zewnętrzną powierzchnię czaszy końcówki kulowej pokryć cienką warstwą smaru Litomos 25 i
wprowadzić pierścień uszczelniający 10 (rys. 7.3) przegubu od strony kołnierza końcówki kulowej,
- na obwodzie zetknięcia pierścienia uszczelniającego z końcówką kulową rozprowadzić warstwę
smaru Litomos 25,
- powierzchnię zwrotnicy, pierścienia uszczelniającego współpracujące ze sobą odtłuścić i pokryć
pastą uszczelniającą,
- wprowadzić pokrywę pierścienia uszczelniającego 12, pierścień zgarniający 11 oraz pokrywę
pierścienia zgarniającego 13,
- wkręcić osiem śrub wg kolejności pokazanej na rysunku 7.48 zabezpieczyć je podkładkami
sprężystymi i dokręcić momentem 3,7...4,1 Nm – gwinty śrub wkręcanych w otwory przelotowe
przed wkręceniem pokryć cienką warstwą pasty uszczelniającej,
- wypełnić wewnętrzną część oraz pokryć dokładnie wargę uszczelniacza 14 (rys. 7.3)smarem
Litomos 25, wcisnąć uszczelniacz 14 i zabezpieczyć podkładką 15 oraz pierścieniem osadczym
16,
3. Wprowadzić na końcówkę kulową uszczelę 3 (rys. 7.49).Wprowadzić na wystające śruby
zwrotnicę 4 i wsunąć w pochwę 5. Końce śrub dwustronnych pokryć olejem, na ich końce
wprowadzić podkładki odginalne 1 i nakręcić nakrętki momentem 150...170 Nm. Zabezpieczyć
nakrętki przez zagięcie końców podkładek na nakrętkę,
4. Wielowypust półosi pokryć smarem, czaszę przegubu półosi wypełnić smarem IS wg
BN-69/0536-11. Pokryć zewnętrzną część przegubu warstwą smaru 20...30 mm. Wprowadzić
półoś w pochwę tak, aby wielowypust zazębił się z otworem wielowypustowym koronki
mechanizmu różnicowego. Półoś powinna wsunąć się swobodnie. Wmontowanie półosi przy
nadmiernych oporach jest niedopuszczalne. Przy wprowadzaniu półosi zwracać uwagę, aby nie
uszkodzić uszczelniacza i prowadnika półosi w pochwie,
5. Powierzchnię czołową zwrotnicy 3 (rys. 7.2) pod czop 4 pokryć warstwą pasty uszczelniającej. Na
śruby dwustronne 11 zwrotnicy wprowadzić czop zwrotnicy 4 (prawy – do prawej strony, lewy – do
lewej strony mostu). Czopy zwrotnic montować do zwrotnic tak, aby miejsca w czopach
oznaczone literą „E” znajdowały się w płaszczyźnie przechodzącej przez oś czopów końcówki
kulowej. Przed zamontowaniem czopów powierzchnie wewnętrzne tulejek 8 posmarować
dokładnie smarem Litomos 25. Wprowadzić zaślepki w otwory osłon przeciwsmarnych 46.
6. Na końce śrub dwustronnych zwrotnicy wprowadzić kolejno: podzespół hamulcowy, osłonę
przeciwsmarną i podkładkę odginalną 47 oraz nakręcić nakrętki, dokręcić je momentem 115...125
Nm i zabezpieczyć przez odgięcie podkładki.
7. Wcisnąć smar Litomos 25 między półoś a powierzchnie wewnętrzne czopa oraz pokryć nim
powierzchnię zewnętrzną czopa. Wprowadzić na czop pierścień ślizgowy uszczelniacza.
8. Wprowadzić na czop pierścień wewnętrzny łożyska stożkowego piastę koła z wciśniętymi
pierścieniami zewnętrznymi łożysk stożkowych, osłoną uszczelniacza i uszczelniaczem. Wcisnąć
na czop zwrotnicy pierścień wewnętrzny łożyska stożkowego wraz z piastą koła. Przestrzeń
wewnętrzną piasty należy wypełnić smarem ŁT4S2 (2/3 objętości piasty, tj. 1,2 kg smaru na
piastę). Wcisnąć na czop pierścień wewnętrzny łożyska stożkowego piasty, założyć podkładkę
nakrętki, podkładkę zabezpieczającą, nakręcić nakrętkę regulacyjną do oporu i zluzować.
Dokręcić nakrętkę regulacyjną tak, aby moment oporowy piasty wynosił 5,5...9 Nm. Zabezpieczyć
nakrętkę przez odgięcie brzegów podkładki.
9. Wypełnić smarem ŁT4S2 wewnętrzną część czaszy przez otwór wielowypustowy końcówki półosi.
Pokryć powierzchnie czołową piasty koła warstwą pasty uszczelniającej. Wprowadzić końcówkę
półosi na wielowypust półosi tak, aby kołek ustalający piasty trafił w otwór w końcówce. Na końce
śrub dwustronnych piasty założyć podkładki sprężyste, nakręcić nakrętki i dokręcić je momentem
115...125 Nm.
10. Powierzchnię czołową końcówki półosi oraz pokrywki pokryć warstwą pasty uszczelniającej,
następnie przykleić uszczelkę na powierzchnię czołową końcówki tak, aby otwory w uszczelce
pokryły się z otworami na końcówce półosi. Przykręcić pokrywki do końcówki półosi śrubami
M10x16 z założonymi podkładkami sprężystymi.
11. Oczyścić powierzchnie stykowe między bębnem hamulcowym a piastą i założyć bęben na piastę
tak, aby dwa otwory w bębnie pokryły się z otworami piasty. Przez otwory w bębnie wkręcić w
piastę dwa wkręty z łbem stożkowym.
12. Sprawdzić moment oporowy (pokręcając za wałek atakujący) – powinien on wynosić 25 Nm przy
zahamowany jednym bębnie oraz podczas obrotu obu bębnów w tym samym kierunku.
13. Założyć koła na śruby mocujące piast, nałożyć i dokręcić nakrętki mocujące koła.
206
Rys. 7.47. Montaż ramienia mechanizmu zwrotniczego.
1- wspornik przewodu giętkiego, 2 – ramię mechanizmu zwrotniczego, 3 – śruba,
4 – śruba mocująca wspornik przewodu giętkiego, 5 – przelotka, 6 – smarowniczka,
207
7.6.2.1. Montaż półosi z przegubem Birfielda.
1. Zamontować pionowo w miękkich szczękach imadła bieżnie zewnętrzną 2 (rys. 7.4). Mocować
należy w miejscu przewężenia między wielowypustem a powierzchnią szlifowaną.
2. Na półoś 1 założyć i wsunąć do oporu pierścień 5 oraz założyć pierścień sprężynujący 8.
3. Wprowadzić wielowypust półosi w otwór wielowypustowy bieżni wewnętrznej 6 (półoś w położeniu
pionowym).
4. Uderzyć młotkiem miedzianym (lub przez trzpień miedziany)o masie około 10 kg w półoś. Po
uderzeniu nastąpi ugięcie pierścienia sprężynującego, co umożliwi przesunięcie wielowypustu
półosi w bieżni wewnętrznej i połączenie półosi z przegubem.
208
7.8. Momenty dokręcania śrub i nakrętek.
209
8. ZAWIESZENIE, RESORY I KOŁA.
210
8.1. Niedomagania amortyzatorów.
Niedomagania amortyzatorów
Tablica 8.1
Objawy Przyczyny Naprawa
Przed przystąpieniem do demontażu resorów należy koła zabezpieczyć klinami, które znajdują się w
wyposażeniu samochodu. Ustawić dźwignię hamulca pomocniczego w położeniu zahamowany i
włączyć I bieg. W celu wymontowania resoru należy wykonać następujące czynności :
1. Odkręcić cztery nakrętki mocujące strzemiona resoru M16 x 1,5-8.
2. Odkręcić dwie nakrętki M10 x 1,25 i wyciągnąć dwie śruby ustalające sworznie resoru M10 x 1,25
x 55.
3. Odbezpieczyć zawleczki S-Zn-4 x 32 i odkręcić dwie nakrętki BM16 x 1,5-06-II dolnego sworznia
amortyzatora.
4. Wymontować sworzeń dolny amortyzatora.
5. Unieść ramę za pomocą podnośnika i ustawić na podporze.
6. Wyciągną strzemiona, następnie wybić sworznie resorów i wymontować resor.
Przygotowanie samochodu do wymontowania resoru tylnego jest takie samo jak dla resoru
przedniego. W celu wymontowania tylnego resoru należy wykonać następujące czynności :
211
4. Wyjąć łącznik strzemion i strzemiona, a następnie przesunąć resor do przodu celem umożliwienia
wymontowania resoru.
Wymontowanie drążków reakcyjnych i piast osi resorów wymaga wykonania następujących czynności:
1. Odbezpieczyć zawleczki S-Zn-5 x 45 i wyciągnąć z otworów.
2. Odkręcić dwanaście nakrętek AM-24 x 2–8G.
3. Za pomocą ściągacza klinowego 94.547.001 (rys. 8-3) wycisnąć – rozłączyć drążki z gniazd. W
przypadku braku przyrządu, należy końcówki drążków zwilżyć naftą lub olejem napędowym. Po
okresie około 15 min. od czasu zwilżenia przyłożyć do obudowy gniazda stożkowego młotek o
masie 2,5 – 5 kG, a po przeciwnej stronie przyłożonej masy mocno uderzyć w obudowę gniazda
młotkiem.
4. Odkręcić sześć śrub M8 x 20-5.8-II mocujących osłonę piasty resorów i spuścić olej do naczynia.
5. Odbezpieczyć nakrętkę KM-13 i odkręcić kluczem hakowym pierwszą nakrętkę, zdjąć podkładkę
zabezpieczającą MB-13, a następnie odkręcić drugą nakrętkę KM-13-6.
6. Wyjąć podkładkę oporową, pierścień ślizgowy łożyska i ściągnąć piastę resoru z czopów osi.
7. Poluzować dwanaście nakrętek zabezpieczających M14 x 1,5-04-II i razem z nakrętkami M16 x
1,5-8-II odkręcić śruby mocujące wspornik osi resorów do ramy i do zastrzałów poprzeczki ramy.
Wyjąć śruby M16 x 1,5 x 60-10.9-II z boku ramy (szt.8) oraz 4 szt. Śrub m16 x 1,5 x 60-10.9-II z
poprzeczki od dołu ramy. Czynności od (4 – 7) powtórzyć podczas demontażu po przeciwnej
stronie osi resorów.
212
8.3. Weryfikacja zawieszenia i kół jezdnych.
213
Rys. 8.4. Oś resorów z piastą i resorem.
1 – oś, 2 – zawleczka, 3 – nakrętka, 4 – wspornik, 5 – drążek reakcyjny, 6 – obsada z
uszczelniaczem, 7 – czop piasty, 8 – osłona, 9 – nakrętka, 10 – pierścień oporowy,
11 – pierścień ślizgowy, 12 – piasta osi resorów, 13 – strzemię resoru, 14 – resor,
15 – poprzeczka, 16 – podłużnica.
214
8.4. Wymontowanie, montaż i demontaż koła.
- Podstawić podnośnik pod pochwę mostu od strony demontowanego koła zwracając przy tym
uwagę na dokładne ustawienie podnośnika w osi symetrii pochwy
- Unieść podnośnikiem most na wysokość gwarantującą montaż koła napompowanego, a przy
naprawach wykonywanych w warsztacie podstawić podpory (rys. 8-6)
- Odkręcić nakrętki mocujące koło
- Zdjąć koło (rys. 8-7), zwracając przy tym uwagę aby nie uszkodzić gwintu śrub mocujących .
215
Rys. 8.7. Zdejmowanie koła.
Przed demontażem koła dla naprawy lub wymiany dętki zaznaczyć wzajemne położenie (rys. 8-8)
opony i obręczy dla zachowania wyrównoważenia.
216
- Odkręcić kapturek i wykręcić zawór dętki – odczekać do całkowitego spadku ciśnienia w dętce
- Oczyścić z zanieczyszczeń wystające gwinty śrub mocujących pierścień obrzeżny
- Odkręcić nakrętki mocujące pierścienia obrzeżnego
- Zdjąć pierścień obrzeżny obręczy
- Wymontować pierścień zabezpieczający przez podważanie łyżką monterską wsuwaną kolejno w
owalne otwory pierścienia zabezpieczającego
- Za pomocą przyrządu zsunąć oponę z obręczy.
- Wyjąć ochraniacz dętki i dętkę
Uwaga.
W przypadku braku przyrządu do demontażu opony dopuszczalne jest przeprowadzenie demontażu
przez równomierne wbijanie klinów między obrzeże obręczy i oponę, należy przy tym zwracać uwagę
aby nie odkształcić trwale obrzeża obręczy. Kompletne koło po całkowitym demontażu przedstawia
rys. 8.9.
217
- napompować koło do ciśnienia nominalnego
- sprawdzić szczelność zaworka
- koło wyrównoważyć dynamicznie na wyważarce.
Wyważenie koła przeprowadzić zgodnie z instrukcją producenta maszyny wyważającej. Wyważanie
przeprowadzić bazując koło na kulistych pogłębieniach otworów mocujących. Dopuszczalne
niewyrównoważenie koła 100g ± 50 g.
Wyrównywanie masy koła dokonuje się przez wbijanie zaczepów ciężarków wyważających między
oponę i obręcz w miejscach wskazanych przez maszynę. Po dokonaniu wyważania ciężarki
dodatkowo przyspawać układając spoiny w otworach zaczepów.
- Zamontować koło do samochodu zwracając uwagę aby nie uszkodzić gwintów śrub mocujących.
Gwinty śrub mocujących oraz kuliste zakończenie nakrętki smarować smarem stałym lub olejem.
Nakrętki dokręcać naprzemianlegle i krzyżowo. Moment dokręcania nakrętek 392...441 Nm.
- Opuścić pojazd na podnośniku i usunąć kliny spod kół.
8.4.4.1. Opony.
Krawędzie pierścienia obrzeżnego jak i obręcz koła może ulec uszkodzeniu mechanicznemu podczas
dojeżdżania do krawężników lub wskutek uderzenia o przeszkodę przy zarzucaniu.
Naprawa ww. uszkodzeń polega najczęściej na prostowaniu, spawaniu oraz obróbce mechanicznej.
Wybór sposobu naprawy uzależniony jest od rodzaju usterki. Odkształcone obręcze oraz płaszczyzny
mocowania tarczy, naprawiać przez prostowanie metodą kuźniczą przy użyciu pras. Pęknięcia
otworów tarczy i pierścienia zabezpieczającego naprawić przez spawanie. W tym celu miejsce
uszkodzone należy frezować pod kątem 60° na gł ębokość spawu i spawać. Jeżeli zachodzi
konieczność wyrównania powierzchni spawanych, należy to przeprowadzić przez obróbkę
mechaniczną.
Weryfikację dętki, ochraniacza i obręczy kół przedstawia tablica 8-3.
218
Weryfikacja : dętki, ochraniacza i obręczy koła.
Tablica 8.3
Uwaga.
Podczas wymiany opon i dętek należy zwrócić uwagę na zerwanie lub zatarcie gwintu na śrubach
i nakrętkach mocujących obręcz koła i pierścień obrzeżny. Zerwanie lub zatarcie zarysu gwintu do
trzech nitek należy poprawić. Jeżeli zatarciu uległo cztery i więcej nitek śruby, nakrętki wymienić na
nowe o wymiarach nominalnych.
219
9. UKŁAD KIEROWNICZY.
9.1. Przekładnia kierownicza i układ przewodów hydraulicznych.
220
Rys. 9.2. Wał kierowniczy kompletny.
1 – wał kierownicy, 2 – wał pośredni, 3 – złącze przegubu, 4 – śruba zaciskowa, 5 – nakrętka.
221
Rys. 9.4. Zamocowanie pompy oleju PZK5-12B.
222
9.2. Sprawdzenie i regulacja układu kierowniczego.
Uwaga.
Do ograniczenia wychylenia ramienia przekładni kierowniczej w kierunku N (rys. 9.1) służy śruba
zaworu ogranicznika Z1, a do ograniczenia wychylenia ramienia w kierunku M śruba zaworu Z2.
Wkręcanie i wykręcanie śruby zaworu ogranicznika hydraulicznego powoduje odpowiednio
zwiększenie lub zmniejszenie kąta włączenia zaworu ogranicznika (spadku ciśnienia nad lub pod
tłokiem).
Ustawienie korpusu zaworu Z1 przy skręcie koła kierownicy w prawo – wychylenie ramienia przekładni
kierowniczej w kierunku N (rys. 9.1) – należy przeprowadzić w następującej kolejności :
1. Podnieść przedni most samochodu i ustawić przednie koła na tarczach obrotowych.
2. Osadzić na ustawionej wcześniej i dokręconej śrubie zderzakowej prawej koła podkładkę
odległościową o grubości 3 mm.
3. Skręcić koło kierownicy w prawo do zetknięcia śruby zderzakowej i podkładkę odległościową
wyjąć.
4. Odkręcić przeciwnakrętkę korpusu zaworu Z1.
5. Poruszać kołem kierownicy w prawo i w lewo o około 20...30 mm drogi mierzonej na obwodzie
koła kierownicy.
6. Wkręcać korpus zaworu ogranicznika hydraulicznego Z1 zgodnie z ruchem wskazówek zegara
dotąd, aż wystąpi wzrost siły oporu przy skręcie koła kierownicy w prawo bez wyczuwalnego
wzrostu siły oporu przy skręcie w lewo. Przy wykonywaniu tej czynności konieczna jest pomoc
drugiego montera.
7. Pozostawić korpus zaworu w tym położeniu i dokręcić przeciwnakrętkę momentem 25...35 Nm.
Ustawienie korpusu zaworu Z2 przy skręcie koła kierownicy w lewo – wychylenie ramienia przekładni
kierowniczej w kierunku M – należy przeprowadzić podobnie.
223
9.2.3. Regulacja luzu zazębienia wycinka zębatego wałka ramienia przekładni kierowniczej z
zębatką tłoka.
1. Ustawić koła samochodu w położeniu jazdy na wprost. Zablokować lewe koło przednie przez
wmontowanie dwóch rozpieraków między obręcz koła i resor przedni.
2. Podłączyć manometr o zakresie pomiarów 0...1 MPa wraz z zaworem odcinającym za pomocą
dwóch przewodów ciśnieniowych do przewodu tłoczącego między pompą i ciśnieniowym
przyłączeniem przekładni kierowniczej i ewentualnie uzupełnić olej w zbiorniku.
3. Nanieść na kole kierownicy dwa oznaczenia w odstępie 20 mm (rys. 9.6) i umocować wskazówkę
na szybie przedniej za pomocą przyssawki (lub w podobny sposób).
4. Pozostawić silnik pracujący z prędkością kątową biegu jałowego. Manometr będzie wskazywać
ciśnienie przepływu około 0,3...0,6 MPa.
5. Obracać wolno koło kierownicy w lewo obserwując jednocześnie manometr. Gdy zostanie
osiągnięty wzrost ciśnienia o 0,1 MPa w stosunku do ciśnienia przepływu należy przytrzymać koło
kierownicy w tym położeniu i nastawić wskazówkę na prawe oznakowanie na kole kierownicy.
6. Puścić koło kierownicy, ustali się wówczas ponownie ciśnienie przepływu. Obracać koło
kierownicy (rys. 9.7) w prawo do ponownego wzrostu ciśnienia o 0,1 MPa. Łączne
przemieszczenie na obwodzie koła kierownicy nie może przekraczać 20 mm.
224
7. Jeżeli uzyskany luz jest większy niż 20 mm należy powtórzyć pomiar przy zblokowanym ramieniu
przekładni kierowniczej.
Uwaga.
Jeżeli luz przy zablokowanym ramieniu przekładni kierowniczej utrzyma się w dopuszczalnych
granicach, tzn. że jest luz w przegubach kulowych drążków kierowniczych i musi on być usunięty.
Jeżeli przy zablokowanym ramieniu przekładni kierowniczej droga jest większa niż 20 mm, świadczy
to o luzach mechanicznych w przekładni kierowniczej lub na przegubach wału kierowniczego
pośredniego.
Przyczyną mogą być :
- luz w łożyskowaniu śruby przekładni kierowniczej
- luz w elementach obiegu kulek
- luz między tłokiem zaworu rozdzielczego i wrzeciona
- luz zazębienia wycinka zębatego wałka ramienia przekładni kierowniczej z zębatką tłoka.
8. Wymontować manometr i uzupełnić olej w zbiorniku.
225
9.2.6. Napełnianie zbiornika oleju i odpowietrzanie układu hydraulicznego.
Podczas napełniania i odpowietrzania należy zwrócić uwagę na to, aby pompa pracowała z możliwie
małą prędkością kątową. Przy silnym zasysaniu istnieje możliwość dostawania się cząsteczek
powietrza, które po przejściu przez pompę mogą doprowadzić do spienienia oleju, a przez to do
niedopuszczalnie długiego przebiegu odpowietrzania.
Przekładnię kierowniczą i pompę należy napełnić przez wlew zbiornika oleju. Podczas pierwszego
napełniania i w czasie wymiany oleju celowe jest zdjęcie pokrywy zbiornika i napełnienie go po brzegi
olejem. Następnie należy kilkakrotnie przekręcić silnik rozrusznikiem w celu napełnienia całego układu
hydraulicznego. Ponieważ w czasie tej czynności poziom oleju w zbiorniku szybko się obniża, należy
ciągle uzupełniać olej i nie dopuścić do zasysania powietrza przez pompę. Jeżeli układ hydrauliczny
został napełniony tak, że po krótkotrwałym włączeniu silnika poziom oleju nie spadł poniżej górnego
znaku na podziałce prętowego wskaźnika poziomu oleju, można uruchomić silnik na stałe. Następnie
należy powoli obracać kilkakrotnie kołem kierownicy w skrajne położenia, aby umożliwić
odpowietrzanie układu. Należy przy tym ciągle obserwować poziom oleju w zbiorniku i w przypadku
jego obniżania się natychmiast uzupełnić olej. Czynności te należy przeprowadzać aż do chwili
uzyskania stałego poziomu oleju oraz gdy przestaną się pojawiać pęcherzyki powietrza w zbiorniku
podczas obracania kołem kierownicy. Następnie należy zdjąć kapturek 18 (rys. 9.1) i nałożyć na
odpowietrznik przewód z przezroczystego tworzywa umożliwiający obserwację pęcherzyków
powietrza. Odkręcić odpowietrznik przekręcając go około ½ ...1 obrotu. Po stwierdzeniu, że z otworu
śruby odpowietrzającej wycieka sam olej, należy dokręcić śrubę odpowietrzającą, nasadzić kapturek
zamykający i uzupełnić olej w zbiorniku. Poziom oleju po zatrzymaniu silnika nie może się podnieść
więcej niż 10...20 mm. Zatrzymać silnik i opuścić most przedni.
Przy stosowaniu pompy PZK5-12B oraz A25X-12AP/1 należy użyć przewodu wysokiego ciśnienia
kompletnego (z nakrętką złączną, pierścieniem zacinającym i korpusem przyłączki kątowej) o symbolu
444.39.232. Połączenie przewodu wysokiego ciśnienia z pompą i przekładnią kierowniczą pokazano
na rys. 9.8.
W celu wymiany przewodu należy ;
1. Zdemontować atrapę dolną i maskownicę lewą.
2. Zdemontować uchwyty mocujące przewód do ramy.
3. Wymontować uszkodzony przewód po odkręceniu nakrętek złącznych od korpusów przyłączek
kątowych pompy i przekładni kierowniczej.
4. Oczyścić z zanieczyszczeń korpusy przyłączek kątowych a gwinty przyłączek pokryć warstwą
oleju stosowanego w układzie wspomagania.
226
Rys. 9.9. Założenie pierścienia zacinającego do nakrętki.
1 – nakrętka złączna, 2 – pierścień zacinający, 3 – rura przewodu.
Pierścień zacinający powinien być ustawiony stożkiem 45°w stron ę nakrętki złącznej (rys. 9.9).
Prawidłowe położenie części złącznych przewodu pokazano na rysunku 9.10.
5. Nakrętkę złączną wkręcić silnie na korpus przyłączki kątowej tak, aby spowodować wcięcie się
pierścienia zacinającego w rurę. Po dokręceniu nakrętkę odkręcić w celu sprawdzenia, czy
pierścień zacinający jest wcięty na całym obwodzie.
6. Dokręcić do oporu nakrętkę złączną
7. Zamontować przewód zgodnie z ułożeniem przed wymontowaniem.
8. Zamontować przewód do pompy wg punktów 6, 7, 8, 9.
9. Uzupełnić olej, odpowietrzyć układ i sprawdzić szczelność.
Kolumna z kołem kierownicy jest zamocowana do wspornika przy tablicy wskaźników kabiny kierowcy
w sposób umożliwiający regulację kąta pochylenia koła kierownicy.
W celu przeprowadzenia regulacji należy wykonać następujące czynności :
1. Nacisnąć spinkę i przesunąć do dołu (aż do zdjęcia) obsadę nakrętki.
2. Poluzować dwie nakrętki śrub zaciskowych
3. Ustawić kolumnę kierowniczą w żądane położenie
4. Dokręcić nakrętki śrub zaciskowych i założyć obsadę nakrętek przez nasunięcie od dołu.
227
9.2.10. Sprawdzanie i regulacja ustawienia kół przednich.
A+
Kąty pochylenia koła wyprzedzenia osi sworznia zwrotnicy i pochylenia osi sworznia zwrotnicy nie
podlegają regulacji. Przyczyną zmiany ich wartości mogą być luzy w łożyskach piast kół, luzy w
łożyskach zwrotnic, zgięcie pochwy przedniego mostu, odkształcenie resorów przednich.
Przed przystąpieniem do sprawdzenia parametrów ustawienia kół samochód powinien być obciążony
pełnym ładunkiem i mieć umyte i osuszone podwozie oraz wyregulowane ciśnienie w ogumieniu kół
jezdnych. Samochód powinien być ustawiony na płaskiej poziomej nawierzchni. Pomiary kątów
ustawienia przeprowadza się oddzielnie dla lewego i prawego koła.
1. Wyjąć zawleczkę, odkręcić nakrętkę sworznia kulkowego przegubu lewego lub prawego i
wycisnąć sworzeń z gniazda ramienia zwrotnicy.
2. Odkręcić nakrętkę śruby mocującej zacisk przegubu kulowego
228
3. Wydłużyć drążek poprzeczny wykręcając przegub kulowy, gdy zbieżność jest zbyt mała lub
skrócić drążek przez wkręcenie przegubu, gdy zbieżność jest zbyt duża. Jeden pełny obrót
przegubu w rurze drążka poprzecznego powoduje zmianę zbieżności kół o 3,5 mm.
4. Osadzić przegub kulowy w gnieździe ramienia zwrotnicy, nakręcić wstępnie nakrętkę.
5. Sprawdzić zbieżność i ewentualnie powtórzyć regulację. Należy uwzględnić uwagi zawarte w
rozdziale 9.4.2.
6. Dokręcić nakrętkę sworznia kulowego, zabezpieczyć zawleczkę, dokręcić nakrętkę śruby
mocującej zacisk momentem 20...25 Nm.
Skręt kół ograniczają śruby zderzakowe (rys. 9.12) wkręcone w ramiona zwrotnic i zabezpieczone
przeciwnakrętkami. Kąt skrętu obydwu kół na zewnątrz powinien wynosić 0,61 rad (35°). Zmniejszenie
kąta skrętu poniżej podanej wartości wpływa na zwiększenie promienia zawracania. Ustawiony kąt
0,61 rad (35°) zapewnia pełne zaz ębienie wycinka zębatego wałka z zębatką przekładni kierowniczej
w skrajnych położeniach skrętu i dlatego powiększenie wartości kąta jest niedopuszczalne.
229
9.3.2. Wymontowanie pompy hydraulicznej.
230
Rys. 9.13. Ustawienie drążka poprzecznego.
5. Po ustaleniu długości drążka uwzględniającej zbieżność kół obrócić rurę do uzyskania wymiaru
„367±1” (rys. 9.13).
Zachowując położenie rury jak wyżej obrócić obydwa przeguby tak, aby doprowadzić do styku
powierzchni stożkowych sworznia i trzonu w punktach „P” (rys. 9.13). Takie ustalenie zabezpiecza
przeguby przed podcinaniem sworzni przy maksymalnych skrętach kół.
6. Zachowując położenie rury drążka i przegubów jak w punkcie 5 dokręcić nakrętki zacisków
przegubów momentem 20...25 Nm
7. Dokręcić nakrętki sworzni przegubów i zabezpieczyć zawleczkami. Moment dokręcania nakrętek
sworzni wynosi 80...100 Nm
8. Ustawić śruby zderzakowe ramion zwrotnic tak, aby kąt skrętu obydwu kół na zewnątrz wynosił
0,61 rad (35°). Zabezpieczy ć śruby przeciwnakrętkami.
231
8. Dokręcić nakrętki śrub zaciskowych w obu zaciskach drążka podłużnego momentem 20...25 Nm.
W położeniu środkowym osie sworzni przegubów leżą na płaszczyźnie symetrii trzonów
przegubów.
1 2 3
Kierowanie jest utrudnione przy Zbyt mało oleju w układzie Otworzyć zbiornik oleju i
skręcaniu w prawo i lewo hydraulicznym mechanizmu sprawdzić jego poziom. Przy
wspomagającego pracującym silniku uzupełnić olej
do poziomu zgodnego z górnym
znakiem na podziałce poziomu
oraz odpowietrzyć układ. W
każdym przypadku sprawdzić
szczelność i usunąć przyczyny
przecieków.
Zapowietrzony układ hydrauli – Sprawdzić szczelność przewo -
czny dów ssących i pierścienia
uszczelniającego wału pompy.
Odpowietrzyć układ hydrauliczny
i uzupełnić olej.
Zawór regulacyjny w pompie Wymontować zawór regulacyjny,
pozostaje zawieszony względnie przemyć i sprawdzić. Otwór
jest zatkany dławiący nie może być zatkany.
Nastąpiło pęknięcie filtru i Wymontować zbiornik oleju,
zatkanie otworu przewodu zawór regulacyjny pompy i
ssącego oczyścić z brudu wkładkę
filtracyjną. Oczyścić przewód
ssący i króciec zasysający.
Zatkany filtr, niedrożne przewo – Wymontować i wymienić wkład
dy filtra, oczyścić przewody
Tłok zaworu jest nieszczelny Wbudować nową śrubę przekła-
względnie nie zamyka zaworu dni kierowniczej
Uszkodzony jest pierścień Wymontować korpus zaworu,
uszczelniający 41 w pokrywie pokrywę pośrednią i śrubę
pośredniej 16 przekładni kierowniczej. Założyć
nowy pierścień uszczelniający
41.
Uszkodzone są pierścienie Odkręcić korpus zaworu 20 z
uszczelniające 10 tłok 2 pokrywą pośrednią 16.
Wymontować wałek ramienia
przekładni kierowniczej i tłok.
Sprawdzić pierścienie uszczel –
niające tłok, przy uszkodzeniu
wymienić pierścienie. Sprawdzić
czy powierzchnia cylindra nie
jest uszkodzona. W przypadku
zarysowań lub śladów zatarć
wymienić obudowę przekładni
kierowniczej.
232
1 2 3
Brak ciśnienia w dolnej Wymontować wałek ramienia
przestrzeni cylindra przekładni kierowniczej,
sprawdzić pierścienie
uszczelniające i w razie
uszkodzeń wymienić na nowe.
Sprawdzić pierścienie uszczel –
niające i w razie uszkodzeń
wymienić na nowe. Sprawdzić
pierścienie uszczelniające w
kanałkach głowicy śruby
przekładni kierowniczej i w razie
potrzeby wymienić.
Nieszczelny jest dolny lub górny Wymontować i sprawdzić
ogranicznik hydrauliczny skrętu ogranicznik hydrauliczny. W
przypadku uszkodzenia należy
wymienić ogranicznik. Wymienić
na nowe pierścienie
uszczelniające o kształcie
okrągłym.
Brak ciśnienia w górnej Odkręcić korpus zaworu z
przestrzeni cylindra pokrywą pośrednią i
wymontować śrubę przekładni
kierowniczej. Sprawdzić
pierścienie uszczelniające o
kształcie okrągłym pomiędzy
obudową, pokrywą pośrednią i
korpusu zaworu i w razie
potrzeby wymienić. Sprawdzić
również środkowy pierścień
uszczelniający w głowicy śruby
przekładni kierowniczej.
Uszkodzony jest pierścień Zdjąć korpus zaworu i wymienić
uszczelniający 39 w głowicy pierścień uszczelniający.
śruby przekładni kierowniczej. Wyregulować.
Ogranicznik hydrauliczny działa Wymontować korpus zaworu,
zbyt wcześnie. Uszkodzony jest pokrywę pośrednią i śrubę
pierścień rowkowy w pokrywie przekładni kierowniczej. Włożyć
pośredniej względnie utracił nowe pierścienie uszczelniające
sprężystość. 37 wraz z przynależnymi
pierścieniami uszczelniającymi o
kształcie okrągłym.
Niewłaściwe ustawienie Wyregulować ustawienie
ogranicznika hydraulicznego hydraulicznego ogranicznika
skrętu, przekładnia kierownicza skrętu.
ustawia się sama w położeniu
końcowym po puszczeniu koła
kierownicy.
233
1 2 3
Koło kierownicy obraca się Zawór ogranicznika hydraulicz – Nastawić hydrauliczny ogranicz-
ciężko tylko podczas skrętu w Nego reaguje przedwcześnie nik skrętu.
lewo względnie tylko w prawo Uszkodzone wewnętrzne Ustalić przyczynę.
elementy uszczelniające.
Kierowanie jest utrudnione przy Zatkany zawór regulacyjny w Wybudować zawór regulacyjny,
szybkim skręceniu kołem pompie. wymyć i oczyścić.
kierownicy. Pompa tłoczy za mało oleju Wymienić pompę.
(zużyte koła zębate).
Zapowietrzony układ hydraulicz- Odpowietrzyć układ i
Ny ewentualnie uzupełnić olej oraz
sprawdzić szczelność pierścieni
uszczelniającch wał pompy.
Samochód nie daje się Za mało oleju w układzie Uzupełnić olej i odpowietrzyć
dokładnie kierować przy jeździe (zasysanie powietrza). układ hydrauliczny.
na wprost Pomimo dostatecznego napeł – Sprawdzić, w którym miejscu
Nienia olejem powietrze dostaje następuje zasysanie powietrza i
się do układu hydraulicznego. usunąć uszkodzenie. Odpowie –
trzyć układ hydrauliczny podczas
pracy silnika i uzupełnić olej.
Poluzowane śruby mocujące Dokręcić śruby mocujące
obudowę przekładni kierowniczej właściwym momentem.
do wspornika podłużnicy ramy.
Przeguby kulowe w drążkach Wmontować nowe przeguby
kierowniczych mają luz. kulowe.
234
1 2 3
Za duży luz na kole kierownicy Nie dokręcony wspornik Dokręcić śruby mocujące
mocujący przekładnię obudowę przekładni kierowniczej
kierowniczą, nie dokręcone lub nakrętki mocujące strzemio –
strzemiona mocujące resory. na resorów.
Luzy przegubów kulowych Wymienić przeguby kulowe.
drążków kierowniczych
Nadmierny luz zazębienia wałka Wyregulować luz zazębienia
ramienia przekładni kierowniczej
i zębatki tłoka
Luz osiowy na śrubie przekładni Wyregulować luz.
kierowniczej
235
10. HAMULCE HYDRAULICZNE.
10.1. Charakterystyka.
Samochód STAR 266 posiada hamulece kół typu bębnowego, dwu-szczękowe, uruchamiane
hydraulicznie, działające na wszystkie sześć kół. Układ hamulców jest dwuobwodowy, tzn. hamulce
kół przednich są uruchamiane jednym obwodem hydraulicznym, a hamulce kół środkowych i tylnych
drugim obwodem.
Charakterystykę hamulców podano w tablicy 10.1.
236
Rys. 10.2. Zamocowanie szczęk.
1 – osłona hamulcowa, 2 – wspornik szczęk, 3 – szczęka z okładziną, 4 – cylinder hamulcowy, 5 – sprężyna ściągająca,
6 – sworzeń szczęk, 7 – pierścień osadczy.
237
Cylinder hamulcowy (rys. 10.4) ma taką konstrukcję, która powoduje samoczynną regulację stałej
wielkości luzu pomiędzy okładzinami szczęk hamulcowych, a powierzchnią cierną bębna
hamulcowego.
Działanie układu zbyt powolne Za słabe działanie mechanizmu Sprawdzić regulator ciśnienia.
wspomagającego na skutek Powiększyć ciśnienie do górnej
spadku ciśnienia w układzie granicy.
pneumatycznym
Zaolejenie okładzin szczęk Wymienić okładziny szczęk lub
hamulcowych przemyć je w benzynie ekstrak-
cyjnej
Okładziny szczęk hamulco- Wysuszyć okładziny.
Wych są mokre W tym celu należy kilkakrotnie
gwałtownie zahamować, aby
okładziny silnie się podgrzały, a
woda odparowała.
Niesprawnie działająca pompa Naprawić lub wymienić pompę
Hamulcowa hamulcową.
238
Objawy Przyczyny Sposób naprawy
Zbyt szybkie zahamowanie przy Tarcza hamulcowa ma luz na Dokręcić śruby mocujące tarczę
niewielkim nacisku na pedał zamocowaniu hamulcową.
hamulca Zadziory i nierówności na Przerobić bębny na wymiar
powierzchni roboczej bębnów naprawczy lub na nowe.
hamulcowych powodujące Wymienić okładziny szczęk.
zarywanie szczęk hamulcowych
Miejscowe nierówności okładzin, Wymienić okładziny szczęk.
tzw. Spuchnięcie spowodowane
zaolejeniem
239
10.3. Naprawa zespołów hamulców hydraulicznych.
W przypadku gdy pompa hamulcowa nie utrzymuje ciśnienia należy przeprowadzić naprawę pompy
drogą wymiany uszkodzonych lub zużytych części. Nie przewiduje się metody regeneracji
jakiejkolwiek z części.
Rozmontowanie pompy hamulcowej nie przedstawia żadnych trudności. Tłoki z uszczelkami
gumowymi wyjmuje się z korpusu pompy po wyjęciu pierścieni osadniczych i ustalających oraz po
wykręceniu korka pompy i śruby oporowej.
Korpusu nie naprawia się. W przypadku uszkodzeń, korpus należy wymienić. Jeżeli korpus zostaje
ponownie użyty, należy go starannie oczyścić.
Otwory przelewowe i do odpowietrzników powinny być drożne, należy przeczyścić je miękkim drutem.
Tłoki pompy nie są naprawialne. Zużycie i zmniejszenie się średnic poniżej ø 37,95 mm, ślady zatarcia
lub pęknięcia kwalifikują tłoki do wymiany. Otworki ø 2 mm powinny być drożne.
W przypadku niesprawności zaworu odhamowania należy go wymienić.
Tłoczki uszczelniające wykonane z gumy oraz uszczelki gumowe zaleca się przy naprawie głównej
wymienić na nowe, nawet gdyby nie wykazywały śladów zużycia, a bezwzględnie należy to uczynić,
gdy tłoczki lub uszczelki wykazują ślady odkształceń, spuchnięcia itp.
Dla wymontowania zespołu hamulcowego koła przedniego należy ustawić samochód na powierzchni
poziomej i po zabezpieczeniu przed przetoczeniem podnieść most od strony przeznaczonego do
wymontowania zespołu hamulcowego.
Most podnieść za pomocą podnośnika hydraulicznego znajdującego się w wyposażeniu samochodu ,
następnie podstawić pod most trwałą podporę. Zdjąć koło jezdne po odkręceniu nakrętek mocujących
koło do piasty.
Przed przystąpieniem do dalszych czynności demontażowych należy starannie oczyścić elementy
mostu dostępne po zdjęciu koła. Następnie należy :
1. Wykręcić wkręty mocujące bęben hamulcowy, wkręcić w otwory gwintowane dwie śruby M14
zakończone czopami kulistymi i ściągnąć bęben z piasty.
2. Odkręcić nakrętki mocujące końcówkę półosi zdjąć końcówkę z wielowypustu półosi oraz z kołka
ustalającego. Dla zdjęcia końcówki półosi należy wkręcić w gwintowane otwory w kołnierzu dwie
śruby M10 zakończone czopami kulistymi.
3. Odgiąć zagięcia podkładki zabezpieczającej, odkręcić nakrętkę regulacyjną łożyska piasty koła, a
następnie zdjąć podkładkę zabezpieczającą.
4. Zdjąć piastę razem z łożyskiem zewnętrznym i pierścieniem zewnętrznym łożyska wewnętrznego.
5. Odłączyć od końcówki przy tarczy hamulcowej przewód elastyczny.
6. Odgiąć podkładki zabezpieczające i odkręcić nakrętki śrub mocujących zespół hamulcowy do
zwrotnicy i zdjąć osłonę przeciwsmarną oraz zespół hamulcowy.
240
Dla zmontowania zespołu hamulcowego i ponownego zamontowania go do samochodu należy ww
czynności wykonać w kolejności odwrotnej, przy czym :
1. moment dokręcania nakrętek śrub mocujących zespół hamulcowy do zwrotnicy wynosi 80...90
Nm.
2. Moment oporowy piasty po zakręceniu nakrętki regulacyjnej wynosi 5,5...9 Nm.
3. Moment dokręcania nakrętek śrub mocujących końcówkę półosi wynosi 80...90 Nm.
4. Moment dokręcania nakrętek śrub mocujących koło piasty wynosi 190...200 Nm.
Dla wymontowania zespołu hamulcowego koła środkowego lub tylnego czynności przygotowawcze,
tzn. ustawienie samochodu, zdjęcie koła oraz zdjęcie bębna hamulcowego należy wykonać jak przy
kole przednim. Następnie należy :
1. Odkręcić przeciwnakrętki i nakrętki mocujące półoś i po wkręceniu w gwintowane otwory w
kołnierzu półosi dwóch śrub M10 zakończonych czopami kulistymi, wyciągną półoś.
2. Odgiąć zagięcia podkładki zabezpieczającej i odkręcić nakrętkę regulacyjną łożyska piasty i zdjąć
podkładkę zabezpieczającą.
3. Zdjąć piastę razem z łożyskiem zewnętrznym i pierścieniem zewnętrznym łożyska wewnętrznego.
W przypadku trudności w zdjęciu piasty można uderzać w piastę młotkiem drewnianym od strony
przekładni głównej.
4. Odłączyć od końcówki przy tarczy hamulcowej przewód elastyczny.
5. Odkręcić przeciwnakrętki i nakrętki (od strony przekładni głównej) śrub mocujących zespół
hamulcowy do kołnierza rury nośnej i czopa tylnego, odjąć zespół hamulcowy.
Nie wykręcać śrub mocujących czop tylny do rury nośnej.
Dla rozmontowania zespołu hamulcowego należy wykręcić wkręty mocujące osłonę przeciwsmarną, a
następnie wykonać czynności jak przy rozmontowaniu zespołu hamulcowego koła przedniego.
Dla zmontowania zespołu hamulcowego należy wykonać w odwrotnej kolejności czynności
demontażowe, przy czym :
1. moment dokręcania nakrętek i przeciwnakrętek śrub mocujących zespół hamulcowy do rury
nośnej 80...90 Nm.
2. moment oporowy piasty po dokręceniu nakrętki regulacyjnej wynosi 5,5...9 Nm.
3. Moment dokręcania nakrętek śrub mocujących półoś wynosi 80...90 Nm.
Wymontowanie cylindra hamulcowego koła wymaga uprzedniego zdjęcia koła oraz bębna
hamulcowego w sposób opisany w rozdziale 10.3.3 lub 10.3.4. Po zdjęciu koła i bębna w celu
wymontowania cylindra hamulcowego należy wykonać następujące czynności :
1. Wykręcić końcówkę przewodu doprowadzającego płyn hamulcowy do cylindra i odjąć przewód.
2. Zdjąć sprężynę ściągającą szczęki hamulcowe i rozsunąć szczęki.
3. Odgiąć naroża podkładek i wykręcić cztery śruby mocujące (rys. 10.5) cylinder hamulcowy, wyjąć
cylinder.
Zamontowanie cylindra odbywa się w odwrotnej kolejności z dodatkowym warunkiem
odpowietrzania całego układu.
241
Rys. 10.5. Zamocowanie cylindra hamulcowego.
1 – osłona hamulcowa, 2 – śruba mocująca, 3 – podkładka.
242
- przetoczenia średnicy bębna hamulcowego na wymiar naprawczy.
W celu usunięcia starej okładziny należy w nitach wywiercić otwór o średnicy o 1 mm mniejszy od
średnicy nita, tj. 15.5 mm, a następnie wybić nity.
Nowa okładzina powinna być wykona z tego samego materiału co i okładziny pozostałych szczęk w
samochodzie.
Nitując nową okładzinę należy zwracać uwagę, aby nie spowodować pęknięć okładziny wokół nitów
oraz aby zakuwki nitów były wgłębione jak na rysunku. Przy nitowaniu nowej okładziny należy komplet
współpracujących szczęk przeszlifować na wspólny wymiar. Szlifowanie szczęk przeprowadza się na
specjalnym urządzeniu. Średnica szczęk powinna być zgodna z aktualnym wymiarem bębna
hamulcowego, tj. nominalnego lub nadwymiarowego.
Szczęki z przynitowanymi nitami powinny odpowiadać następującym warunkom :
- nierównoległość i wichrowatość osi otworu ø 40,2 E8 względem osi powierzchni Ø420 – maks.
0,3/100 mm
- dopuszczalny stożek i beczkowatość powierzchni ciernej maks. 0,3 mm.
Każde pęknięcie środników lub półki nośnej szczęki kwalifikuje je do wymiany. Zwichrowanie lub
zgięcie półki nośnej oraz środnika do 3 mm odchylenia należy usunąć przez prostowanie.
Zużytą końcówkę szczęk współpracującą ze sworzniem rozpierającym cylindra hamulcowego można
naprawić przez napawanie i opiłowanie do odpowiedniej grubości. W przypadku powiększenia się
otworów w piaście szczęki ø 40,2 E8 mm powyżej 40,45 mm należy szczękę wymienić .
Osłony hamulcowe są wykonane z blachy stalowej o grubości 1,5 mm. Tłoczone są na gorąco.
Weryfikacja osłony polega na sprawdzeniu czy nie istnieją znaczne odkształcenia lub pęknięcia.
Zwichrowanie osłony do 5 mm lub miejscowe wgłębienia można usunąć przez prostowanie. Pęknięcia
lub większe odkształcenia naprawiać przez spawanie.
Wspornik szczęk hamulcowy przedni przedstawiono na rys. 10.7, a wspornik tylny na rysunku 10.8.
Rys. 10.7. Wspornik szczęki przedni. Rys. 10.8. Wspornik szczęk tylny.
243
Wspornik odlewane są ze stopu L60II. Weryfikacja wspornika polega na sprawdzeniu :
1. otworu ø 170 H9 we wsporniku przednim, którego dopuszczalny wymiar graniczny nie może
przekraczać ø 170,15 mm i ø 135 H9, we wsporniku tylnym, którego wymiar graniczny nie może
przekraczać ø 135,15 mm. Ponadto niedopuszczalne są pęknięcia wokół otworów, szczególnie
naprzeciwko otworów pod śruby mocujące.
2. otworu ø 50 H9, którego dopuszczalny wymiar graniczy nie może przekraczać ø 50,15 mm; nie
dopuszczalne są jakiekolwiek pęknięcia wokół otworu.
3. Otworów ø 40 R8 w piastach wspornika przedniego, których dopuszczalny wymiar graniczny nie
może przekraczać ø 40 mm i otworów ø 50 R8 w piastach wspornika tylnego, których
dopuszczalny wymiar nie może przekraczać ø 49,85 mm; niedopuszczalne są także jakiekolwiek
pęknięcia.
+ 0,2
4. prostopadłości osi otworów o rozstawie 80 do powierzchni wspornika, której maksymalna
odchyłka może wynosić 0,15/100 mm.
Naprawa wsporników szczęk hamulcowych nie jest zalecana. W przypadku uszkodzeń, pęknięć,
zużycia się otworów ponad dopuszczalne wymiary graniczne, należy wsporniki wymienić na nowe.
Sprężyna ściągająca szczęki hamulcowe (rys. 10.9) wykonana jest z drutu sprężynowego C-II wg PN-
71/M-80057.
244
10.3.11. Osłony przeciw smarne.
Osłony przeciw smarne, przednia i tylna, są tłoczone z blachy o grubości 1 mm. Niewielkie
odkształcenia osłon można naprawić przez prostowanie. Znaczne odkształcenia lub pęknięcia blachy,
szczególnie wokół otworów pod śruby mocujące, spawać, a otwory wiercić na wymiar nominalny.
245
Rys. 10.11. Końcówka przewodu hamulcowego.
246
11. UKŁAD PNEUMATYCZNY.
Układ pneumatyczny samochodu spełnia następujące zadania:
- sprężarka
- regulator ciśnienia
- odmrażacz
- reduktor
- zbiorniki powietrza
- zawór hamulcowy główny
- siłowniki uruchamiające
- zawory; dwuobwodowy zabezpieczający
- przekaźnikowo-sterujący
- hamowania przyczepy
- przepływowe
- elektromagnetyczne
- zwrotne
- odwadniające
- złącza; zasilające hamowania przyczepy
- sterujące hamowania przyczepy
- automatyczne hamowania przyczepy
- kontrolne
- wskaźnik ciśnienia
- czujnik wzrostu ciśnienia
- czujnik spadku ciśnienia
- przewody i elementy złączne.
Wszystkie urządzenia układu pneumatycznego są tak zbudowane, że nie przewiduje się dokonywania
ich napraw i regulacji bezpośrednio przez użytkownika samochodu.
247
2 3 4 E
1
6
A
F G
B 5
H
17 7
9
V1
10
V2 8
VP 11
16 13 12
14 C
II - obwód
I - obwód
K
15 K J
J
11. 2. 1. Sprężarka.
Sprężarka jest zamocowana na wsporniku przy osłonie kół rozrządu, z prawej strony silnika.
Napędzana jest paskami klinowymi od koła pasowego pompy wody (rys. 11. 2).
Zasysanie powietrza przez sprężarkę odbywa się z kolektora ssącego silnika. Sprężarka jest
chłodzona strumieniem powietrza wytwarzanym przez wentylator silnika.
248
Rys. 11.2. Zamocowanie sprężarki na silniku.
1 - doprowadzenie powietrza, 2 – tłoczenie powietrza,
3 - dopływ oleju, 4 – odpływ oleju.
W przypadku stwierdzenia nieprawidłowości w działaniu sprężarki jak, np.: zbyt mały wydatek
powietrza, nadmiernie głośna praca, nadmierne nagrzewanie się lub znaczne zaolejenie tłoczonego
powietrza należy sprężarkę wymienić na nową.
249
11.2.2. Regulator ciśnienia.
Regulator ciśnienia powinien być szczelny pod ciśnieniem powietrza 0,72 MPa. Spadek ciśnienia w
regulatorze do ciśnienia otoczenia, przy ciśnieniu w zbiorniku ≥ 0,45 MPa, powinien spowodować
szczelne odcięcie przepływu powietrza ze zbiornika do regulatora. Urządzenie do pompowania kół
powinno spowodować w momencie jego uruchomienia, przy ciśnieniu w zbiorniku niższym od 0,72
MPa, przepływ powietrza tłoczonego przez sprężarkę do przyłącza do pompowania opon. Wzrost
ciśnienia w zbiorniku do 0,72 MPa powinien spowodować bezzwłoczne połączenie sprężarki z
atmosferą.
Spadek ciśnienia do 0,62 MPa powinien spowodować połączenie sprężarki ze zbiornikiem, a odciąć
połączenie z atmosferą.
Regulator zamontować do pojazdu – odwrotnie do demontażu – stosując do połączeń klej
anaerobowy HYLOGRIP – 760.
250
11.2.3. Odmrażacz.
W przypadku stwierdzenia znacznych ubytków powietrza lub innych uszkodzeń np.: pęknięcia,
złamania itp. należy odmrażacz wymienić na nowy.
Aby zamontować nowy odmrażacz należy wymienione wyżej czynności wykonać w odwrotnej
kolejności stosując do złącz klej anaerobowy HYLOGRIP-760.
251
11.2.4. Zawór dwuobwodowy zabezpieczający.
Zawór zabezpieczający nie wymaga żadnej obsługi poza utrzymaniem go w czystości. Jeżeli
niesprawność zaworu wymaga wymontowania go z samochodu, należy uczynić to w następujący
sposób :
- Odkręcić nakrętkę łącznika i wyciągnąć końcówkę przewodu od trójnika do zaworu.
- Odkręcić dwie nakrętki łączników i wyciągną końcówkę przewodów od zaworu zabezpieczającego
do zbiornika.
- Odkręcić nakrętki śrub mocujących zawór zabezpieczający do wspornika.
Zespół zbiorników powietrza zamontowany jest do lewej podłużnicy rany. Składa się z trzech
zbiorników : dwa o pojemności 20 dm³ i jeden o pojemności 15 dm³. Zadaniem zespołu jest
magazynowanie sprężonego powietrza.
252
11.6. Zespół zbiorników powietrza
Złącza kontrolne
Naprawy zbiorników powietrza – poza drobnymi naprawami uszkodzeniami gwintu – nie przewiduje
się. Uszkodzony zbiornik należy wymienić.
253
W celu wymiany zbiornika należy:
- odkręcić nakrętki łączników i wyciągnąć końcówki przewodów łączących zbiornik z urządzeniami
układu pneumatycznego,
- odkręcić nakrętki szelek podtrzymujących i zdjąć zbiornik.
Nowy zbiornik należy montować w odwrotnej kolejności, tak aby zawory odwadniające znajdowały się
jak najniżej. Wszystkie złącza montować na klej anaerobowy HYLOGRIP-760.
Szczelność sprawdzać pod ciśnieniem 0.8 MPa za pomocą mydła i wody.
254
Rys. 11.8. Zawór dwuobwodowy
przekaźnikowo – sterujący.
255
11. 2. 9. Reduktor ciśnienia.
±0,02
Zadaniem reduktora ciśnienia jest zredukowanie ciśnienia wylotowego do 0,4 MPa.
Również jak w przypadku poprzednich zaworów w razie stwierdzenia znacznych ubytków powietrza
lub uszkodzeń mechanicznych należy reduktor wymienić pamiętając o wszystkich zaleceniach z
opisów poprzednich zaworów.
256
11. 2. 11. Złącza kontrolne.
Przy prawidłowo działającym i szczelnym układzie w każdym ze złącz powinno być ciśnienie rzędu
0.62 ... 0.73 MPa.
Złącza kontrolne nie wymagają obsługi poza utrzymaniem ich w czystości. Złącza, które uległy
uszkodzeniu i uniemożliwiają pomiar ciśnienia w układzie należy wymienić na nowe.
257
Rys. 11.14. Siłownik uruchamiający
Siłowniki zamocowane przy środkowym i tylnym moście napędowym służą do uruchamiania blokady
mostów w czasie jazdy w trudnych warunkach terenowych.
258
11. 2. 13. Zawory przepływowe.
259
11. 2. 15. Zawór zwrotny.
260
Uszkodzony wskaźnik należy wymienić na nowy.
Zawór odwadniający jest przeznaczony do okresowego usuwania kondensatu wody gromadzącej się
w zbiorniku sprężonego powietrza – 15 dm³. Podobnie jak w przypadku odwadniacza nie przewiduje
się napraw zaworu odwadniającego.
Uszkodzone przewody układu pneumatycznego zarówno elastyczne jak i metalowe oraz wszystkie
elementy złączone nie podlegają naprawie.
W przypadku stwierdzenia jakiegokolwiek uszkodzenia – wymienić uszkodzony przewód lub element.
261
Montaż przewodów metalowych przeprowadzić zgodnie ze szczegółem „Z1” pamiętając o zasadzie
dociskania przewodu do powierzchni oporowej łącznika.
Montaż przewodów poliamidowych Ø 12x1.5 oraz Ø 6x1 przeprowadzić zgodnie ze szczegółem „K” w
sposób następujący:
- pierścień zacinający „1” nałożyć na przewód poliamidowy,
- w koniec przewodu wsunąć odpowiednią tulejkę,
- następnie przewód włożyć w gniazdo złącza do oporu,
- dokręcić nakrętkę „2” właściwym momentem (smarując uprzednio jej powierzchnię wewnętrzną
klejem anaerobowym HYLOGRIP-760), dla przewodów poliamidowych odpowiednio:
Ø 12x1.5 momentem 35 Nm.
Ø 6x1 momentem 14 Nm.
262
12. HAMULEC POMOCNICZY.
12.1. Konstrukcja hamulca pomocniczego.
263
Rys. 12.3. Dźwignia hamulca pomocniczego.
1 – uchwyt, 2 – dźwignia, 3 – zapadka, 4 – zębatka, 5 – wspornik, 6 – linka,
7 – rygiel zwalniający
Luz pomiędzy okładziną cierną a tarczą hamulca ręcznego powinien wynosić 1mm. W przypadku innej
wielkości luzu należy go wyregulować. Przed przystąpieniem do regulacji luzu należy sprawdzić czy
dźwignia 2 (rys. 12.2) w stanie odhamowania zajmuje pozycję pionową. Położenie to uzyskuje się
przez zmianę długości cięgła 12, po odkręceniu przeciwnakrętki i nakrętki 13. Dla ustawienia
odpowiedniej wielkości luzu i równoległego przylegania wkładki ciernej do tarczy hamulca należy
dokonać regulacji w następujący sposób:
- odkręcić przeciwnakrętkę i pokręcając śrubą M8x1 (rys. 12.4) umieszczoną na wsporniku zacisku
hamulca i opierającą się końcem o zderzak na dźwigni tylnej szczęki ustalić odpowiednią wielkość
luzu w granicach 0,8...1,3 mm,
- za pomocą śruby 5 ustalić równoległość do tarczy hamulcowej,
- po ustaleniu luzu i równoległości dokręcić przeciwnakrętki,
264
- odkręcić przeciwnakrętki na cięgle 12 (rys. 12.2) i pokręcając nakrętką zmienić długość cięgła,
przy jednoczesnym pokręcaniu śrubą regulacyjną równoległość szczęki przedniej, ustalić luz
pomiędzy okładziną przednią a tarczą hamulca także w granicach 0,8...1.3 mm,
- po dokonaniu regulacji dokręcić przeciwnakrętkę na cięgle 12.
Po przeprowadzeniu regulacji luzu pomiędzy szczękami a tarczą hamulcową należy ustalić długość
pancerza linki hamulca przez odpowiednie wykręcenie gniazda pancerza znajdującego się na
wsporniku na obudowie skrzynki rozdzielczej.
Linka hamulca powinna być w stanie lekko napiętym przy odhamowanej dźwigni hamulca w kabinie
kierowcy. Jeżeli po wykonaniu ww. czynności regulacyjnej okaże się, że na pancerzu linki istnieje luz,
należy go usunąć przez wykręcenie i zabezpieczenie przeciwnakrętką gniazda pancerza linki.
Po dokonaniu regulacji sprawdzić położenie dźwigni w stanie zahamowanym (maks. na 16 ząbku
zapadki). Jeżeli położenie dźwigni jest niewłaściwe (dźwignia idzie za lekko) należy powtórzyć
regulację od początku.
Jeżeli uszkodzenie lub zużycie się szczęki hamulca pomocniczego wymaga jego wymiany lub
naprawy, w celu wymontowania hamulca należy wykonać następujące czynności:
1. Odkręcić przeciwnakrętkę, a następnie gniazdo pancerza linki i doprowadzić do zlikwidowania
naciągu linki.
2. Zdjąć pierścień osadczy z końcówki sworznia, wyjąć sworzeń z dźwigni hamulca (rys. 12.3),
wysunąć końcówkę linki.
3. Odkręcić przeciwnakrętkę i nakrętkę ściągającą cięgło szczęk.
4. Odkręcić przeciwnakrętkę i wykręcić o kilka obrotów śruby ustalające luz pomiędzy szczękami a
tarczą oraz śruby ustalające równoległość szczęk.
5. Odkręcić nakrętki M14 ze śrub mocujących wspornik zacisku hamulca do obudowy skrzynki
rozdzielczej i odjąć cały zespól hamulca pomocniczego.
W celu wymontowania tarczy hamulca pomocniczego należy wykonać następujące czynności:
1. Odjąć zabezpieczenie i wykręcić 2 śruby mocujące osłonę do wspornika oraz 2 śruby mocujące
osłonę do wspornika zacisku.
2. Wykręcić 8 wkrętów M5 i odjąć osłonę tarczy hamulca.
3. Odkręcić 8 nakrętek M10 mocujących złącze kołnierzowe do tarczy hamulca pomocniczego.
4. Cofnąć do tyłu złącze przesuwne i zdjąć tarczę hamulca pomocniczego.
Rozmontowanie zespołu hamulca pomocniczego jest czynnością prostą. W celu wymiany którejś z
części należy rozłączyć połączenia ruchowe przez zdjęcie pierścieni zabezpieczających i wyjęcie
sworzni połączeniowych. Zamontowanie hamulca odbywa się w kolejności odwrotnej.
265
Niesprawności hamulca pomocniczego i sposób ich usuwania
Tablica 12.2
Objawy Przyczyna Sposób naprawy
+0,3
Hamulec nie zapewnia Zbyt duży luz pomiędzy wkładkami Wyregulować luz do wartości 1 -0,2
Tarcza hamulca (rys. 12.5) wymontowana z samochodu nie powinna mieć żadnych pęknięć na
powierzchni pracującej lub wokół otworu Ф75 H6 czy też otworów mocujących. Nierówności lub
znaczne rysy na powierzchni pracującej można usunąć przez szlifowanie, jednak grubość tarczy nie
może być mniejsza od 11mm. Nierówności powierzchni bocznej do powierzchni bazowej przy Ф75 H6
może wynosić maks. 0,05 mm. Tarcza jest wyważona statycznie z dokładnością do 50 Gcm.
Maksymalne bicie średnicy zewnętrznej nie powinno przekraczać 0,2 mm.
Wkładka cierna nie jest naprawialna. Znaczne wykruszenie się okładziny, pęknięcie lub zwęglenie
powierzchni na skutek hamowania awaryjnego kwalifikują do wymiany całą wkładkę.
Wspornik jest nienaprawialny, każde ślady uszkodzenia, pęknięcia, odłamania, znaczne powiększenie
+0,7
się wymiarów 122 czy 25D11, kwalifikują wspornik do wymiany.
12.4.5. Dźwignie.
Sprężyna hamulca (rys. 12.12) jest wykonana z drutu sprężynowego o Ф4,5 mm. Całkowita liczba
zwojów – 16, kierunek zwojów – prawy, sztywność sprężyny 12,8 Nm (1,28 kGm/mm). Rozciągnięcie
się sprężyny, utrata sztywności, ślady pęknięć lub korozja kwalifikują sprężynę do wymiany.
266
Pęknięcia na krawędziach usunąć przez spawanie. Znaczne wypracowanie się otworów
uniemożliwiające prawidłowe działanie hamulca kwalifikuje dźwignię do wymiany.
12.4.8. Wspornik.
Wspornik jest wykonany z blachy ŁS4 o grubości 3 mm. Wszelkie skrzywienia lub zgięcia należy
usunąć przez prostowanie. Pęknięcia krawędzi naprawić przez spawanie. Znaczne wypracowanie się
otworów Ф30D11 lub 16D11 kwalifikują wspornik do wymiany.
267
12.4.9. Zębatka.
Zębatka jest wykonana ze stali 65N, a zęby są utwardzone do HRC 40-45º. Zębatka nie jest
naprawialna. Wyłamane lub zużyte zęby kwalifikują zębatkę do wymiany.
Przy naprawie należy wymienić wszystkie śruby i nakrętki wykazujące ślady zużycia gwintów. Także
sworznie ze śladami korozji lub miejscowo zużyte należy usunąć, a w ich miejsce użyć nowe. Linka
hamulca nie może być postrzępiona, pancerz nie może być poprzecierany, końcówki powinny być
trwale połączone z linką.
268
12.6. Sprawdzanie prawidłowości działania hamulca pomocniczego.
Po przeprowadzonej regulacji lub naprawie hamulca pomocniczego należy sprawdzić czy jego
działanie jest prawidłowe.
- hamulec powinien trwale utrzymywać samochód w bezruchu na pochyłości 16%,
- maksymalna siła uruchamiania hamulca nie powinna przekraczać 60 daN.
269
13. RAMA.
13.1. Budowa ramy.
Do ramy (rys 13.1) są przymocowane zespoły podwozia i nadwozia. Stanowi ona zespół nośny
samochodu.
Podłużnice tłoczone z blachy o przekroju ceowym i grubości 6mm. Podłużnice w środkowej części od
wewnątrz wzmocnione są kątownikami, a następnie połączone poprzeczkami. Poprzeczka przednia,
tylna oraz poprzeczka mocowania skrzyni rozdzielczej – przykręcone są śrubami, pozostałe
poprzeczki nitowane do podłużnic. W przedniej części ramy przykręcony jest zderzak. Na lewej
podłużnicy razem z poprzeczką przednią jest przykręcony wspornik mechanizmu kierowniczego
z tuleją pedałów hamulca i sprzęgła. Ponadto do podłużnic nitowane są wsporniki resorów przednich,
wspornik tylnego zawieszenia kabiny oraz wsporniki służące do podwieszania mostów napędowych.
Do tylnej poprzeczki wzmocnionej zastrzałami i wkładką jest mocowany hak pociągowy. Na górnej
półce zderzaka przykręcone są śrubami dwa haki holownicze przednie.
Typowe uszkodzenia podłużnic i poprzeczek to: pęknięcia blach, skrzywienia podłużnic lub
poprzeczek, a niekiedy obluzowanie połączeń nitowych i śrubowych. Przed przystąpieniem do
weryfikacji ramy należy ją starannie oczyścić szczególnie w miejscach połączenia poprzeczek
i wsporników resorów z podłużnicami.
Sprawdzić prawidłowości kształtu ramy, który polega na przeprowadzeniu pomiaru między
symetrycznymi punktami ramy mierzonymi po przekątnej (rys 13.2).
Porównać należy następujące punkty pomiarowe:
- przekątna a-a,
- przekątna b-b,
- przekątna c-c,
dopuszczalne różnice wymiarów nie powinny przekraczać 2/100 mm. Podczas sprawdzania ramy na
płycie kontrolnej, przy przyleganiu trzech punktów ramy do płaszczyzny kontrolnej, czwarty może nie
przylegać ±1/1000 mm na długości podłużnicy:
270
Rys. 13.2 Sprawdzanie ramy
- sprawdzić profil podłużnic ramy (nie powinien wykazywać znacznych miejscowych trwałych
zniekształceń) i w razie konieczności poprawić,
- sprawdzić połączenia nitowe, nity winny być osadzone trwale bez luzów,
- dopuszczalna niepłaskość półki dolnej wynosi 4 mm, a dopuszczalne wyboczenie podłużnicy
3 mm, jeżeli wyniki okażą się większe od dopuszczalnych należy podłużnice prostować,
- sprawdzić stan zderzaka przedniego, który nie powinien mieć uszkodzeń mechanicznych
i zniekształceń trwałych, w razie potrzeb naprawić,
- sprawdzić połączenie wsporników resorów przednich – nity nie powinny wykazywać luzu lub
pęknięć,
- sprawdzić połączenia śrubowe łączące poprzeczki i stan spoin na poprzeczkach (spoiny powinny
na całej długości spawu być wypełnione i bez odprysków, a śruby dokręcone z zaleconym
momentem),
- sprawdzić zamocowanie wspornika mechanizmu kierowniczego i wspornika pedałów;
w powyższym zespole nie przewiduje się naprawy,
- sprawdzić tylną poprzeczkę i zamocowanie haka pociągowego oraz działanie haka.
271
Rys. 13.3 Wspornik z ramionami pedałów.
1 – ramię sprzęgła, 2 – wpustka, 3 – wałek, 4 – podkładka odległościowa, 5 – ramię hamulca, 6 – tulejka łożyskowa wałka pedałów,
7 – wspornik, 8 – tuleja nośna, 9 – tulejka łożyskowa tulei nośnej, 10 – podłużnica, 11 – dźwignia hamulca, 12 – dźwignia sprzęgła.
Wykaz uszkodzeń:
- więcej niż dwa pęknięcia wzdłużne na podłużnicy o długości ok. 250 mm,
- jedno pęknięcie poprzeczne na całym przekroju podłużnicy ramy,
- podłużne lub poprzeczne skrzywienie powyżej 10º,
- pęknięcie podłużne w węźle połączenia poprzeczki osi resorów i wspornika mechanizmu
kierowniczego ponad 100 mm,
- pęknięcia podłużne w miejscu zawieszenia silnika.
272
Rys. 13.4 Profil łba nitu Rys. 13.5 Wspornik resoru
273
14. NADWOZIE.
14.1. Kabina kierowcy.
Kabina jest dwumiejscowa, dwudrzwiowa, umieszczona, nad silnikiem (rys. 14.1) z miejscem dla
kierowcy po lewej stronie. Kabina ma przednie szyby płaskie otwierane, dwa okrągłe włazy dachowe.
Główne wymiary.
Kabina kierowcy jest wykonana z blachy stalowej o grubości 1 mm, a elementy „spodu” wykonane są
z blachy ocynkowanej. Poszczególne jej elementy są łączone przez zgrzewanie punktowe. Korpus
kabiny stanowi nierozbieralną całość – do ramy samochodu jest przymocowany na poduszkach
gumowych. Zawieszenie przednie i tylne kabiny przedstawia rysunek 14.2. Drzwi kabiny zamocowane
na górnych (rys. 14.3) i dolnych (rys. 14.4) zawiasach przytwierdzonych do przedniego słupka
otwierają się do przodu. Okna przednie są zamocowane na zawiasach w górnej części ramki. Szyby
mogą być indywidualnie uchylone do góry i zabezpieczone przed opadnięciem dwoma prowadnicami.
Szyby w drzwiach są opuszczane i podnoszone za pomocą podnośników, których korbki znajdują się
na poszyciu drzwi. Szyby boczne oraz tylne są stałe, osadzone bezpośrednio w ścianach za pomocą
gumowych uszczelek.
Nad fotelem kierowcy i pasażera, w dachu kabiny, znajdują się dwa okrągłe włazy otwierane od
wewnątrz po zwolnieniu zaczepu zatrzasku (rys. 14.5).
274
Rys. 14.2. Zawieszenie kabiny.
1 – śruba, 2 – nakrętka, 3 – podkładka, 4 – podkładka gumowa, 5 – tulejka
odległościowa, 6 – poduszka amortyzująca, 8 – śruba wspornika, 9 – wspornik.
275
Rys. 14.5. Właz – przekrój.
1 – obrzeże, 2 – uszczelka, 3 – korpus pokrywy, 4 – izolacja, 5 – zawiasa, 6 – zaczep, 7 – pierścień,
8 – zaczep blokujący.
W podłodze kabiny wszystkie otwory, przez które przechodzą pedały oraz dźwignie, są uszczelnione
gumowymi osłonami.
Kabina ma izolację termiczno-akustyczną, której główne części pokazano na rysunku 14.6.
Poszczególne elementy izolacji są mocowane do blach kabiny wkrętami samogwintującymi, śrubami
lub spinkami. Wentylacja kabiny odbywa się za pomocą urządzenia wentylacyjnego, które jest
zamontowane z prawej strony kabiny, na wprost siedzenia pasażera (rys. 14.7).
Kabina jest wyposażona w urządzenie do spryskiwania szyb przednich (rys. 14.8). Przed każdą szybą
przednią z zewnątrz jest umieszczona końcówka spryskiwacza. Włączenie spryskiwacza następuje
przez naciśnięcie nogą przycisku znajdującego się po lewej stronie pedału sprzęgła.
276
Rys. 14.7. Urządzenie wentylacyjne.
Jeżeli uszkodzenia kabiny uniemożliwiają naprawę jej w samochodzie lub kwalifikują ją do wymiany
należy kabinę wymontować z samochodu. W tym celu należy wykonać następujące czynności:
1. Otworzyć kurki spustowe w chłodnicy i kadłubie silnika i spuścić płyn z układu chłodzenia.
2. Zwolnić zaczepy i wymontować siedzenia z kabiny.
277
3. Odkręcić zaciski akumulatorów i zdjąć przewody:
a) z prawego akumulatora przewód „minus” z wiązki przewodów do gniazda wejściowego, oraz
przewód „plus” do rozrusznika. Drugi koniec tego przewodu odłączyć od zacisku na rozruszniku,
b) z lewego akumulatora przewód „minus” do odłącznika akumulatorów, oraz przewód „plus” do
przełącznika akumulatorów.
4. Odłączyć od przełącznika akumulatorów przewody z wiązki prawej podłużnicy ramy.
5. Odłączyć przewody wiązki od przełącznika znajdującego się pod kołem kierowniczym.
6. Odkręcić nakrętki, zdjąć poprzeczkę i wyciągnąć akumulator prawy, a następnie powtórzyć
czynności i wyciągnąć lewy akumulator.
7. Wyjąć sworznie zawias pokrywy silnika, zwolnić zaczepy, następnie zdjąć pokrywę oraz prawy i
lewy bok oblachowania silnika.
8. Odkręcić opaskę zaciskową mocującą łącznik gumowy przy wlewie do chłodnicy. Odkręcić
przeciwnakrętkę, a następnie nakrętkę na pręcie górnego mocowania chłodnicy. Nakrętki odkręcić
tak daleko aby można było wysunąć ze wspornika razem z wkładkami elastycznymi.
9. Odkręcić wkręt opaski zaciskowej na przewodzie wodnym wlotowym łączącym urządzenie z
chłodnicą (przy chłodnicy), a następnie wkręt opaski zaciskowej na przewodzie wodnym
wylotowym łączącym urządzenie z kolektorem wody.
10. Zerwać plombę przy szybkościomierzu, odkręcić nakrętkę moletowaną i odłączyć wał napędu
szybkościomierza.
11. Odkręcić nakrętki wybić śruby i zdjąć stopy pedału hamulca i pedału sprzęgła razem z gumowymi
płaszczami.
12. Odkręcić gałkę dźwigni zmiany biegów, rozkręcić opaskę zaciskową przy gumowym
uszczelniaczu.
13. Odkręcić opaski górną i dolną przy dźwigni włączenia przystawki skrzynki rozdzielczej.
14. Odkręcić śruby i rozłączyć górną i dolną część dźwigni skrzynki rozdzielczej. Rozkręcić opaski
zaciskowe w dolnej i górnej części osłony gumowej ww. dźwigni.
15. Rozkręcić połączenie cięgna sterowania pompą wtryskową z dźwignią trójramienną
przymocowaną do kabiny.
16. Rozkręcić opaski zaciskowe mocujące przewody gumowe filtra powietrza przy rozgałęźniku na
kolektorze ssącym.
17. Odsunąć klosz gumowy, wyjąć zawleczkę, odkręcić nakrętkę, zdjąć podkładki i wybić klin
stożkowy łączący złącze wału kierownicy z mechanizmem kierowniczym.
18. Odkręcić przewody powietrzne do manometru.
19. Odkręcić przy kabinie przewód masowy łączący kabinę ze skrzynką biegów.
20. Odkręcić przewody elektryczne wiązki lewej i prawej podłużnicy od złącz płytkowych znajdujących
się pod podłogą kabiny.
21. Wykręcić nakrętki, wyjąć śruby i rozłączyć połączenie przewodu wydechowego z tłumikiem.
22. odkręcić nakrętki i odjąć strzemię mocujące tłumik do koszy na kanistry oraz odjąć tłumik.
23. Wyjąć kanistry, zdjąć koło zapasowe, a następnie zdemontować zamocowanie koła zapasowego
razem z koszem na kanistry.
24. Odłączyć od dźwigni hamulca ręcznego i wspornika linkę do hamulca.
25. Wyjąc zawleczkę, odkręcić nakrętki koronowe i zdjąć podkładki oraz tulejki i poduszki gumowe
zamocowań kabiny do wsporników ramy.
Po przeciągnięciu przez otwory w kabinie rozłączonych przewodów można zdjąć kabinę z podwozia
samochodu. Zdjęcie może nastąpić przy pomocy uchwytu zaczepionego obustronnie za górną część
otworów drzwiowych i podwieszonego na suwnicy lub w inny np.: za pomocą wózka widłowego.
W okresie eksploatacji samochodu mogą wystąpić uszkodzenia kabiny w skutek korozji blach podłogi,
błotników, stopni lub ścian na skutek niedostatecznej konserwacji. Uszkodzenia kabiny powstałe w
wypadku drogowym, to przede wszystkim popękane lub pogięte ściany i drzwi. Sposób naprawiania
powyższych uszkodzeń zależy od ich wielkości i umiejscowienia. Są one jednak trudne do naprawy,
gdyż nie ma możliwości wymiany jej poszczególnych elementów. W przypadku niewielkich uszkodzeń
blach kabiny można usunąć przez wstawienie łaty.
Podgięcia blach podłogi, ścian bocznych, błotników lub dachu usuwa się przez prostowanie za
pomocą drewnianych młotków.
Jeżeli wygięcie nie spowodowało rozciągnięcia się blachy, to usunięcie jego jest czynnością
stosunkowo prostą, nie wymagającą szczegółowego opisu i przygotowania. Gdy nastąpiło jednak
rozciągnięcie blachy to czynność naprawy jest bardziej złożona, wymagająca odpowiedniego
278
przygotowania i umiejętności. Większe odkształcenia blachy wymagają podgrzania zdeformowanych
miejsc palnikiem gazowym. Czynności te wymagają umiejętności i wprawy od przeprowadzającego
naprawę.
Uszkodzone stopnie kabiny należy naprawić przez ich wycięcie i wstawienie odpowiednich elementów
zastępczych. Uszkodzone fragmenty błotników należy naprawiać przez prostowanie lub wstawianie
odpowiedni ukształtowanych łat.
Obrzeża błotników nie nadające się do prostowania lub zniszczone korozją należy wyciąć i wspawać
na ich miejsce nowe. Spawać spoiną przerywaną dwustronną. Pojedyncze wytłoczki dolnej części
kabiny uszkodzone powypadkowo można wymienić przez wycięcie i wspawanie spoiną przerywaną
nowych wytłoczek.
Korpus kabiny po naprawie nie może posiadać odkształceń wnęki okiennej i wnęk drzwiowych.
Szczeliny pomiędzy drzwiami, a korpusem powinny być równomierne.
Powypadkowe pogięcia i pęknięcia korpusu kabiny lub znaczne skorodowanie uniemożliwiające
naprawę przez spawanie i młotkowanie lub zagięcia dachu kabiny powodujące załamanie pod kątem
ostrym o łącznej długości przekraczającej 300 mm kwalifikują kabinę na złom.
Atrapę górną lub dolną należy wymienić jeśli jest pogięta lub pęknięta wskutek awarii lub
skorodowania. Jeżeli obrzeże jest popękane, ale pęknięć jest kilka i sięgają one tylko do ½ szerokości
obrzeża, to można uszkodzenia te naprawić przez spawanie.
W przypadku konieczności wymiany szyby w oknie przednim należy wyjąć z zawias osie oraz
odłączyć prowadnice. Ramę okna rozmontowuje się po wykręceniu z każdego narożnika po 2 wkręty.
Jeżeli uszczelka wewnętrzna lub zewnętrzna wykazują ślady zużycia lub starzenia się, należy
wymienić na nową. Przed założeniem nowej szyby w ramki należy na jej obrzeże założyć uszczelkę.
Szyby boczne oraz szyby tylne są mocowane bezpośrednio w otworach okiennych. Jeżeli zachodzi
konieczność założenia nowej szyby należy uczynić to w następujący sposób :
1. Założyć na szybę przewidzianą dla niej uszczelkę
2. W kanałek uszczelki, w którym ma ona osiąść na obrzeżu otworu okiennego kabiny, włożyć
sznurek o grubości około 4mm, posmarowany talkiem lub woskiem, tak długi, aby oba końce
wystające w środku dłuższego dolnego boku uszczelki można było swobodnie uchwycić.
3. Przyłożyć szybę z uszczelką z zewnątrz do otworu okiennego nakładając kanałek ze sznurkiem
na krawędź otworu.
4. Pociągając za końce sznurka w jedną i drugą stronę osadzić szybę w otworze okiennym.
5. W celu prawidłowego ułożenia szyby podbijać ją gumowym młotkiem w pobliżu uszczelki. Szyba
jest założona prawidłowo wówczas, gdy uszczelka jest równo ułożona, a jej obrzeże dokładnie
przylega do otworu okiennego.
Uszczelki należy montować stykiem (śladem) łączenia do dołu.
Izolacja termiczno – akustyczna kabiny może ulec uszkodzeniu mechanicznemu na skutek
uszkodzenia kabiny lub też może być uszkodzona od wewnątrz (rozerwana, oderwana na
połączeniach itp.) na skutek nieodpowiedniej eksploatacji kabiny przez użytkownika. Jedynym
sposobem naprawy izolacji jest wymiana jej części. Odjęcie poszczególnych części izolacji jest
czynnością prostą i nie wymagającą obszernego opisu.
Zależnie od sposobu mocowania wykręca się odpowiednią ilość wkrętów samogwintujących, wyjmuje
się spinki mocujące, czy też wykręca wkręty. Miejsce klejenia, po oderwaniu części izolacji, należy
starannie oczyścić z pozostałości starego kleju.
Dywaniki boczne przykręcić trzema wkrętami samogwintującymi każdy.
Na stopnie kabiny wcisnąć dywaniki gumowe.
Założenia izolacji bocznej i tylnej w kabinie dokonuje się zakładając izolację ściany tylnej pod zaczep,
a następnie izolację ściany bocznej prawej i izolację ściany bocznej lewej.
Należy uszczelnić kitem szpachlowym krawędzie połączeń :
- podłóg przednich ze ścianą przednią i słupkami przednimi
- przedniego oblachowania silnika z belką podokienną
- korytek uszczelek oblachowania i kołnierzy i podłóg
- podłóg tylnych ze ścianą tylną i wspornikami zawieszenia
- lewego pomieszczenia akumulatora z belką ściany i usztywnieniami ściany tylnej
- kołnierza tylnego oblachowania z belką ściany tylnej
- poszycia ściany tylnej z belką ściany (między kołnierzami a pomieszczeniem akumulatora)
- kątownika i wspornika zaślepiającego z kołnierzem tylnym, belką ściany tylnej, pomieszczeniem
akumulatora i płaszczem błotnika
279
Rys. 14.9. Montaż lusterek.
1 – lusterko, 2 – wspornik, 3 – kabina, 4 – osłona gumowa,
280
14.1.4. Naprawa drzwi kabiny.
Uszkodzenia drzwi to przede wszystkim opuszczenie się ich na zawiasach, niesprawności zamków lub
podnośników szyby lub też uszkodzenia poszycia zewnętrznego. Tylko niewielkie uszkodzenia
poszycia lub pęknięcia obrzeża należy naprawiać przez spawanie. Większe uszkodzenia kwalifikują
drzwi do wymiany. Także zużycie zawiasów lub mechanizmów drzwi kwalifikują je do wymiany.
Przy montażu należy wykonać następujące czynności :
1. Przykręcić do drzwi czterema wkrętami zamek do drzwi
2. Zamontować mechanizm klamki wewnętrznej
3. Zamontować klamkę zewnętrzną
4. Trzema wkrętami przykręcić wspornik lusterka
5. Na całym obwodzie drzwi przykleić uszczelkę, a we wnęki założyć 2 lamówki
6. Wsunąć w korpus drzwi ramkę szyby górnej i przykręcić ją śrubą po założeniu podkładki
7. Do listwy mechanizmu podnośnika szyby przykręcić czterema wkrętami mechanizm szyby,
następnie części te założyć od wewnątrz i przykręcić je czterema wkrętami z podkładkami i
nakrętkami
8. Bieżnie rolek i rolki prowadzące mechanizmu podnośnika szyby posmarować smarem stałym.
9. Mechanizm podnośnika szyby należy tak wyregulować, aby górna krawędź szyby prowadzona
była równolegle do krawędzi górnej otworu okiennego.
10. Za pomocą spinek zamontować izolację drzwi
11. Na wystający koniec trzpienia mechanizmu podnośnika szyby założyć podkładkę ozdobną,
założyć korbkę.
Uszkodzenia w postaci rozłączenia się połączeń pomiędzy cięgłami a dźwigniami można usunąć
przez ponowne połączenie ww. elementów przy użyciu nowych śrub, nakrętek lub pierścieni
zabezpieczających. W przypadku konieczności zamontowania nowego urządzenia wentylacyjnego
należy zachować następującą kolejność czynności :
1. Przez otwór w poszyciu przednim kabiny włożyć zespół lewy nawiewu
2. Wstawić nawiew lewy w otwór podłużny poszycia deski i przykręcając z góry dwoma wkrętami z
podkładkami miedzianymi
3. Naciągnąć na lewy nadmuch na nogi koniec rury i zacisnąć opaskę, ustawić nawiew w otworze i
przez zaczepy nadmuchu dokręcić wkręty mocujące.
4. Włożyć zespół nawiewu prawego
5. Wstawić nawiew prawy w otwór podłużny deski i przykręcić go z góry dwoma wkrętami z
podkładkami miedzianymi i zabezpieczyć ją przez zaciśnięcie pierścienia
6. Przez otwory w izolacji kołnierza przedniego u góry przykręcić dwoma śrubami podkładki i nakrętki
zawór przepływowy
7. Ustawić urządzenie na wsporniku, naciągnąć przewód gumowy od nadmuchu prawego na wylot
urządzenia grzewczego
281
Rys. 14.11. Zespół nawiewu prawy.
1 – przewód, 2 – obejma, 3 – nawiew.
8. Pomiędzy poszycie przednie kabiny a urządzenie grzewcze włożyć dwie podkładki gumowe,
następnie włożyć śruby i skręcić z zewnątrz nakrętkami podkładając pod łby śrub i nakrętki
podkładki. Do wspornika urządzenie przykręcić śrubami z podkładkami. Po przymocowaniu
urządzenia zaciągnąć opaski.
9. Założyć osłonę urządzenia grzewczego i przykręcić ją od dołu dwoma śrubami z podkładkami i
nakrętkami
Uszkodzenia foteli to przede wszystkim pogięte rurki ramy foteli i oparcia, zabrudzone lub podarte
obszycie, zniszczone elementy regulacji i ustawienia.
W celu dokonania naprawy ramy fotela lub oparcia, należy zdemontować z nich poduszki. Pogięcia
rurek i kształtowników podstawy fotela należy naprawić przez prostowanie lub przez wycięcie
uszkodzonego fragmentu i wstawienie w jego miejsce odpowiednio ukształtowanego odcinka.
Wygniecione poduszki oparcia lub siedziska (także rozdarte), należy wymienić na nowe. Zabrudzone
poduszki można oczyścić rozpuszczalnikiem stosownie do rodzaju plamy.
282
- po wyschnięciu zagruntować – gruntami schnącymi w temperaturze otoczenia i ponownie
wysuszyć
- wyrównać nierówności nakładając kit szpachlowy
- po wyschnięciu nałożonej warstwy – szlifować papierem ściernym – zmyć wodą, wysuszyć, a
następnie przetrzeć ścierką pyłochłonną
- przeprowadzić tzw. natrysk międzywarstwowy wyrównujący akrylowy lub poliuretanowy
- wysuszyć
- szlifować papierem ściernym na mokro
- dokładnie wysuszyć
- nakładać warstwę nawierzchniową – emalia do renowacji – natryskiwać dwie warstwy metodą
„mokro na mokro” – przerwa między natryskami około 20 minut
- wysuszyć
Jeżeli w kabinie jest więcej miejsc, które wymagają poprawek należy zdecydować się na malowanie
całej kabiny. W tym celu należy kabinę dokładnie wymyć, wysuszyć, dokonać miejscowych poprawek i
położyć emalię na całej powierzchni.
Po każdorazowym malowaniu kabiny i po wykonaniu większych napraw lakierniczych należy
przeprowadzić konserwację profili zamkniętych kabiny.
W tym celu należy wyjąć gumowe zaślepki z górnej części ściany tylnej i pistoletem z obrotową
końcówką wtrysnąć do wnętrza środek konserwujący. Podobny zabieg przeprowadzić na ścianie
przedniej i belce nadokiennej i słupkach drzwiowych.
Rozmieszczenie otworów do konserwacji profili zamkniętych pokazano na rys. 14.12.
Konstrukcja skrzyni jest metalowo – drewniana. Podłoga skrzyni płaska, wykonana jest z desek o
grubości 30 mm wspartych na 6 poprzeczkach powiązanych podłużnicami. Podłoga jest obramowana
metalowym kątownikiem.
Charakterystyka skrzyni :
Długość – 4100 mm
Szerokość – 2340 mm
Wys. ścian – 500 mm
Wys. z pałąkami – 1750 mm
Pow. ładowania – 8 m²
Masa całkowita – 860 kg
283
Rys. 14.13. Zamocowanie przednie skrzyni Rys. 14.14. Zamocowanie boczne i tylne skrzyni
ładunkowej. ładunkowej.
1 – śruba mocująca, 2 – nakrętka, 3 – tulejka dystansowa, 1 – śruba, 2 – nakrętka, 3 – przekładka, 4 – poduszka
4 – podkładka, 5 – podkładka gumowa, 6 – wspornik, gumowa, 5 – wspornik, 6, 11 – śruby, 7 – podkładka,
7 – poduszka gumowa, 8 – miska, 9 – śruba, 10 – podłoga 8 – poduszka, 9 – płytka, 10 – podłoga, 12 – podkładka
skrzyni. gumowa.
284
Skrzynia jest mocowana do wsporników ramy przez poduszki gumowe. Punktów mocowania jest po
każdej stronie skrzyni cztery.
Przednie zawieszenie skrzyni pokazano na rysunku 14.13, pozostałe sześć zawieszeń pokazano na
rysunku 14.14 z tym, że w kierunku do tyłu mają one 3,5 i 7 poduszek gumowych.
Dla zabezpieczenia przed poprzecznym przesuwaniem się zastosowano dwie śruby reakcyjne ze
specjalnymi podkładkami.
Zamocowanie ławki środkowej do podłogi przedstawiono na rysunku 14.15.
Ściany skrzyni ładunkowej są przystosowane do zainstalowania podwyższających nakładek
drewnianych. Tylna ściana może być otwierana całkowicie lub tylko do poziomu podłogi i
podtrzymywana w tym tylko położeniu za pomocą dwóch łańcuchów. Wzdłuż styku ściany tylnej ze
ścianami bocznymi zamocowana jest uszczelka gumowa, która likwiduje hałas jaki mógłby powstać
przy bezpośrednim styku ścian. Opończa skrzyni ładunkowej jest wykonana z tkaniny powlekana
tworzywem. Opończę można zrolować na bokach i zamocować na ścianie przedniej skrzyni. Na tej
samej ścianie można zamocować wyjęte pałąki i nakładki drewniane.
Do spodu skrzyni ładunkowej są przymocowane tylne błotniki metalowe zakończone gumowymi
fartuchami. Ponadto pod skrzynią znajdują się skrzynki na narzędzia oraz elementy wyposażenia
samochodu.
Po przeprowadzeniu naprawy kabiny kierowcy lub skrzyni ładunkowej polegającej na wymianie części,
dokonaniu prostowań, spasowań, uszkodzeń, itp. taka kabina, jaki i skrzynia ładunkowa powinny
odpowiadać określonym wymaganiom.
Korpus kabiny nie może posiadać pęknięć i odkształceń, jak również zwichrowań wnęki okiennej i
wnęk drzwiowych. Szczelina pomiędzy obrysem drzwi a wnęką drzwiową powinna być równomierna.
Nakrętki koronowe winny blokować punkty zawieszenia i być zabezpieczone zawleczkami. Poduszki
gumowe nie mogą posiadać śladów uszkodzeń i powinny wskazywać wstępne ugięcia. Luzy pomiędzy
wspornikami, a poduszkami są niedopuszczalne. Powierzchnie zewnętrzne kabiny nie powinny mieć
wgnieceń i falistości. Dopuszczalne są jedynie miejscowe nierówności, o ile nie wpływają na
estetyczny wygląd kabiny.
Drzwi kabiny powinny zamykać się i otwierać lekko, jednak nie mogą otwierać się samoczynnie w
czasie jazdy. Przekręcenie kluczyka w drzwiach winno zabezpieczać drzwi przed otwarciem z
zewnątrz. Mechanizm podnoszenia szyby w drzwiach powinien działać lekko, bez zacięć i
zabezpieczać przed samoczynnym opadaniem szyby. Szyby przednie w czasie jazdy samochodu nie
powinny po ich otwarciu i zabezpieczeniu zmieniać ustalonego położenia.
Oblachowanie silnika w kabinie oraz drzwiczki schowków powinny otwierać i zamykać się lekko, lecz
nie powinny otwierać się samoczynnie. Pokrywa oblachowania i boczki oraz pokrywy schowków winny
dolegać do uszczelek. Prowadnice foteli powinny zapewniać łatwy przesuw foteli, ale po ich
zabezpieczeniu nie powinny występować samoczynne przesunięcia.
285
Regulacja pochyleń oparć i regulacja pionowa powinny działać sprawnie, bez zacięć i fotele nie
powinny zmieniać położenia w czasie jazdy samochodu.
Kabina powinna być szczelna. Przecieki kroplowe są niedopuszczalne, dopuszcza się jedynie
nieznaczne zawilgocenia.
Skrzynia ładunkowa nie powinna mieć pęknięć i odkształceń. Przednie punkty zawieszenia muszą być
zblokowane nakrętkami i zabezpieczone zawleczkami. Poduszki gumowe winny wykazywać wstępne
ugięcia, luzy pomiędzy wspornikami a poduszkami są niedopuszczalne. Pozostałe punkty zawieszenia
i śruby reakcyjne muszą być skręcone i zabezpieczone zawleczkami.
Poduszki gumowe zawieszenia nie mogą posiadać śladów uszkodzeń. Otwieranie i zamykanie ścian
skrzyni powinno odbywać się bez zacięć. Zamki spinające powinny wykazywać wyraźne napięcie przy
zamykaniu i nie mogą otwierać się samoczynnie w czasie jazdy. Pałąki nie powinny być pogięte i
wysuwać się w czasie jazdy ze swoich gniazd. Opończa winna być czysta, bez uszkodzeń oraz
prawidłowo ułożona na pałąkach, bez zagięć i fałd. Ławki, uchwyty do przewozu wyposażenia
powinny prawidłowo działać.
286
15. INSTALACJA ELEKTRYCZNA.
15.1. Charakterystyka.
Samochód Star 266 i jego pochodne mają instalacje elektryczną jednoprzewodową prądu stałego o
napięciu znamionowym 24V.
15.2.1. Akumulatory.
287
Rys. 15.2. Sprawdzanie gęstości elektrolitu
areometrem.
1 - akumulator, 2 - areometr, 3 - gumowa gruszka.
288
Rys. 15.3. Sprawdzanie poziomu elektrolitu.
1 - otwór wlewowy ogniwa, 2 - rurka szklana z podziałką.
Wyższy poziom elektrolitu powoduje wycieki podczas wydostawania się pęcherzyków gazu , w
wyniku czego korodują końcówki przewodów, końcówki biegunowe i skrzynka akumulatora. Stan
naładowania akumulatora należy określać przez pomiar ciężaru właściwego elektrolitu za pomocą
areometru. Ciężar właściwy elektrolitu w zależności od stanu naładowania akumulatora jest podany w
tablicy 15.1. Podczas odczytu ciężaru właściwego rurka z elektrolitem, w którym swobodnie pływa
areometr, powinna być ustawiona pionowo, a oko odczytującego musi znajdować się na wysokości
poziomu cieczy w rurce, naprzeciwko skali areometru.
1,28 100%
1,25 75%
1,22 50%
1,19 25%
1,16 prawie rozładowany
1,11 całkowicie rozładowany
Po dokonaniu odczytu wypuścić elektrolit do ogniwa, z którego był pobrany. W celu uzyskania
dokładnego obrazu stanu naładowania akumulatora na podstawie pomiaru ciężaru właściwego, nie
należy dokonywać pomiaru w następujących warunkach :
- przy niewłaściwym poziomie elektrolitu,
- w elektrolicie zbyt ciepłym lub zbyt zimnym (temperatura powinna wynosić 15...25°C),
- wkrótce po dolaniu wody destylowanej, należy poczekać na ujednolicenie roztworu,
- wkrótce po uruchomieniu silnika,
- w elektrolicie gazującym z dokonaniem odczytu należy poczekać aż wszystkie pęcherzyki
zassane do rurki z roztworem wypłyną na powierzchnię.
Jeżeli stwierdzimy, że różnica ciężaru właściwego pomiędzy poszczególnymi ogniwami sprawdzanego
3
akumulatora jest większa od 0,02 G/cm ; ciężar jest nadmiernie wysoki (1,31); lub ciężar właściwy jest
zbyt niski (1,22); i jednocześnie akumulator nadmiernie się nagrzewa w czasie pracy (ponad 10°C
powyżej temperatury otoczenia), należy go oddać do naprawy w zakładzie specjalistycznym. Jeżeli
samochód jest przez dłuższy okres czasu nieużywany, należy akumulator co miesiąc sprawdzić i
289
naładować. Ładowanie powinno być wykonane prądem o natężeniu 0,05 Qznam...0,10 Qznam do czasu,
gdy we wszystkich ogniwach nie wystąpi silne gazowanie.
290
Różnica gęstości Zwarcie w jednym lub większej ilości Naprawić akumulator przez
elektrolitu w ogniw wymianę płyt lub złomować.
poszczególnych
ogniwach
Zaciski akumulatora Nieodpowiedni kontakt między Oczyścić czopy biegunów i zaciski,
nagrzewają się w czasie biegunami akumulatora a zaciskami a p. założeniu dokręcić śruby
rozruchu mocujące.
Zabezpieczyć połączenia wazeliną
Szybki ubytek elektrolitu Nadmierne natężenie prądu Sprawdzić regulator i w razie
ładowania, akumulator stale uszkodzenia wymienić,
przeładowany
15.2.2. Alternator.
291
Doprowadzenie prądu do uzwojenia wzbudzenia odbywa się przez pierścienie ślizgowe 18 wciśnięte
na wał wirnika. Utrzymanie stałej wartości napięcia na zaciskach alternatora , przy zmianie prędkości
obrotowej wirnika i prądu obciążenia, uzyskuje się przez regulacje prądu wzbudzenia regulatorem
napięcia . Końce uzwojenia stojana są podłączone do trójfazowego mostka prostowniczego 6. Mostek
prostowniczy składa się z trzech diod osadzonych w tarczy łożyskowej tylnej 4 i trzech w radiatorze
19 odizolowanym od tarczy.
Schemat połączeń wewnętrznych alternatora pokazano na rys. 15.5. Alternator jest obco wzbudzony,
to znaczy że do wytwarzania pola magnetycznego przy początkowej prędkości obrotowej konieczne
jest zasilanie uzwojenia wzbudzenia z akumulatora. Cechy znamionowe alternatorów podano w tablicy
15.3. Charakterystykę alternatora pokazano na rys. 15.6. Alternator zamocowany jest na wsporniku, z
prawej strony silnika.
I (A)
100
90
80
70
60
50
Dla Un=28V
40
30
20
10
0
292
15.2.2.1. Obsługa i eksploatacja alternatora.
Przy każdym przeglądzie pojazdu samochodowego należy sprawdzić alternator bez wymontowywania
z samochodu. Przegląd powinien obejmować czynności :
- sprawdzenie zamocowania alternatora i w razie potrzeby dokręcenie śruby opaski mocującej,
- sprawdzenie zacisków połączeń konektorowych i śrubowych oraz zamocowanie przewodów i w
razie potrzeby dokręcenie, oczyszczenie i ewentualna wymiana w przypadku stwierdzenia
niedomagań lub uszkodzeń,
- sprawdzenie instalacji elektrycznej w punktach narażonych na ocieranie; w przypadku
uszkodzenia izolacji zabezpieczyć za pomocą taśmy izolacyjnej,
- sprawdzenie naciągu paska klinowego dokonać zgodnie z instrukcją obsługi samochodu,
Podczas czynności związanych z naprawą samochodu należy obowiązkowo :
- odłączyć odłącznik przed przystąpieniem do wymiany lub naprawy urządzeń elektrycznych w
pojeździe,
- przed podłączeniem do instalacji elektrycznej alternatora lub akumulatora sprawdzić zgodność ich
biegunowości.
Zabrania się :
- odłączania przewodu od zacisku prądowego 19 podczas pracy alternatora na pojeździe
samochodowym, ponieważ może to spowodować uszkodzenie diod prostowniczych alternatora,
- „magnesowania” wirnika alternatora, gdyż czynność ta jest zbędna i może doprowadzić do
uszkodzenia alternatora lub regulatora napięcia,
- zwierania zacisków regulatora napięcia, ponieważ może to spowodować uszkodzenie
zainstalowanych na pojeździe odbiorników.
Niedomagania w instalacji elektrycznej obwodu zasilania wiążą się z jednym z trzech objawów:
a) brak prądu ładowania akumulatora,
b) za mały prąd ładowania akumulatora,
c) za wysokie lub za niskie napięcie ładowania akumulatora.
Przyczyną powodującą niedomagania w obwodzie zasilania nie musi być koniecznie alternator.
W celu stwierdzenia przyczyny uszkodzenia należy wstępnie sprawdzić połączenia elektryczne
alternatora z regulatorem i naprężenie pasa napędzającego alternator . Jeżeli podczas tych oględzin
nie stwierdzi się usterek, to należy przystąpić do sprawdzenia alternatora dokonując następujących
czynności :
- odłączyć od regulatora napięcia przewód do zacisku 18(DF),
- uruchomić silnik spalinowy i wyregulować jego obroty tak, aby wirnik alternatora miał prędkość
obrotową w granicach 800 do 1200 obr/min.(lekkie naciśnięcie pedału gazu),
- odłączony od zacisku 18(DF) regulatora przewód połączyć do zacisku 19 alternatora ( w razie
konieczności za pomocą dodatkowego przewodu, przedłużacza),
293
- sprawdzić wskazania amperomierza przy stopniowym zwiększaniu obrotów silnika do ok. 1000
obr/min,
- alternator pracuje prawidłowo wówczas, gdy ze wzrostem obrotów silnika rosną wskazania
amperomierz.
Jeżeli podczas tej próby nie stwierdzi się uszkodzenia alternatora, to przyczyny niedomagań należy
szukać w pozostałych urządzeniach instalacji elektrycznej obwodu ładowania. Przyczyną powodującą
brak prądu ładowania akumulatora może być uszkodzenie jednego z następujących elementów
alternatora :
A. Szczotkotrzymacz
W szczotkotrzymaczu może nastąpić zużycie lub zawieszenie szczotki. Do sprawdzenia należy
wymontować szczotkotrzymacz z alternatora i sprawdzić łatwość poruszania się szczotki w
szczotkotrzymaczu oraz stopień jej zużycia. W przypadku uszkodzenia lub zużycia szczotki wymienić
szczotkotrzymacz ze szczotkami na nowy.
Uwaga.
Wysokość szczotki wystającej ze szczotkotrzymacza powinna wynosić minimum 6 mm.
B. Wirnik
W wirniku mogą wystąpić następujące uszkodzenia uzwojenia :
1. Przerwa lub zwarcie międzyzwojowe uzwojenia wzbudzenia. Sprawdzenia uszkodzenia
dokonujemy przez pomiar rezystancji pomiędzy pierścieniami ślizgowymi. Rezystancja dla
alternatorów 24V 18±0,2Ω, przy temperaturze 20 ± 5°C. W przypadku przerwy lub znacznej
rozbieżności rezystancji uzwojenia wzbudzenia wirnik należy wymienić.
2. Zwarcie uzwojenia wzbudzenia do masy.
Zwarcie uzwojenia do masy należy sprawdzać prądem przemiennym przykładając napięcie 220V
pomiędzy jeden z pierścieni ślizgowych a wałek po wymontowaniu wirnika.
C. Stojan
W stojanie mogą wystąpić następujące uszkodzenia uzwojenia:
1. Przerwa lub zwarcie międzyzwojowe w uzwojeniu stojana. Sprawdzenia dokonujemy przez pomiar
rezystancji pomiędzy śrubami umieszczonymi w kwadratowych izolacjach na tarczy tylnej a
końcówką konektorową ( wprowadzenie środka gwiazdy uzwojenia stojana).
Rezystancja jednej fazy stojana dla alternatora 24 V około 0,14 Ω przy 20 ± 5°C. W przypadku
przerwy lub znacznej rozbieżności rezystancji w jednym z trzech uzwojeń fazowych, wymienić
stojan.
2. Zwarcie uzwojenia stojana do masy.
Sprawdzenie zwarcia uzwojenia stojana wykonać prądem przemiennym po uprzednim
wymontowaniu go z alternatora i odłączeniu uzwojenia od diod prostowniczych, przykładając
napięcie 220 V pomiędzy jedną z końcówek uzwojenia trójfazowego a pakiet blach stojana. W
przypadku stwierdzenia zwarcia wymienić stojan na nowy.
D. Prostownik
Przy sprawdzaniu mostka prostowniczego kontroluje się pojedyncze diody. W tym celu należy
rozłączyć połączenia elektryczne bez wymontowywania diod z radiatora i tarczy. W diodzie mogą
wystąpić następujące uszkodzenia:
1. Zwiększenie spadku napięcia w kierunku przewodzenia diody.
2. Zwiększenie prądu w kierunku zaporowym diody.
Prawidłowo działająca dioda powinna spełniać następujące wymagania :
- spadek napięcia na diodzie ∆U ⊆1,1 V, przy przepływie prądu stałego 25 A w temperaturze
25± 5 °C,
- prąd wsteczny przepływający przez diodę I 2 ⊆ 2mA przy napięciu prądu stałego 150 V i
temperaturze 150±5 °C.
Uwaga.
Diody nie można sprawdzać napięciem przemiennym wyższym od 110 V lub przy użyciu lampki
neonowej, a także megaomomierzem, gdyż może zostać podczas tego sprawdzenia nieodwracalnie
uszkodzona.
294
3. Przerwa lub zwarcia wewnątrz diody.
Przerwę lub zwarcie w diodzie można sprawdzić przykładowo przy zastosowaniu obwodu
kontrolnego, składającego się z żarówki reflektora około 50 W połączonej szeregowo z diodą i
akumulatorem. Jeżeli po zmianie biegunowości obwodu kontrolnego żarówka nadal nie świeci -
dioda ma przerwę, natomiast jeżeli nadal świeci- dioda ma zwarcie. Dioda prostownicza może być
uznana za sprawną jeżeli żarówka świeci się tylko przy jednym z wyżej podanych połączeń.
4. Innym sposobem sprawdzenia diod jest metoda za pomocą woltomierza połączonego w szereg z
akumulatorem i daną grupą diod. Grupa diod w tarczy łożyskowej : plus podłączony do masy,
minus podłączony do jednej z trzech śrub odizolowanych od radiatora łączących po dwie końcówki
diod z uzwojeniami fazowymi stojana. Jeżeli woltomierz wskazuje zero, grupa dodatnia jest dobra,
jeżeli wskazówka wychyla się co najmniej jedna z diod dodatnich jest zwarta.
Grupa diod w radiatorze : minus podłączony do śruby zaciskowej 19 alternatora, plus podłączony do
jednej z trzech odizolowanych śrub w radiatorze łączących po dwie końcówki diod z uzwojeniami
fazowymi stojana. Jeżeli woltomierz wskazuje zero, grupa ujemna jest dobra, jeżeli wskazówka
odchyla się co najmniej jedna z trzech diod jest zwarta.
5. Ponadto sprawdzenie diod można wykonać metodą przy zastosowaniu przyrządu do pomiaru
oporności. Przyrządem tym wykonuje się dwa pomiary oporności - jeden między obudową a
końcówką izolowaną i drugi pomiędzy końcówką izolowaną a obudową . Diodę prostowniczą
można uznać za sprawną , jeżeli wykazuje ona oporność zerową lub bardzo niską w jednym
kierunku a bardzo wysoką w przeciwnym (<100 000 Ω). O przerwaniu obwodu wewnątrz diody
świadczy bardzo wysoka oporność w obu kierunkach. Zwarcie w diodzie objawia się opornością
zerową lub bardzo niską w obu kierunkach.
G. Demontaż
W przypadku stwierdzenia nieprawidłowości w pracy alternatora należy wymontować go, rozebrać i
usunąć usterkę. Po przebiegu każdych 120.000 km lub 3000 godzin pracy należy alternator
wymontować i sprawdzić. W celu wymontowania alternatora z samochodu należy wykonać
następujące czynności:
1. otworzyć pokrywę silnika i zabezpieczyć ją przed opadnięciem przez podparcie prętem : wyjąć blok
prawy oblachowania silnika,
2. odłączyć odłącznikiem dopływ prądu,
3. odłączyć przewody elektryczne od alternatora,
4. wykręcić śrubę ściągającą opaskę mocującą alternator i zdjąć opaskę
5. wyjąć alternator.
295
Rys. 15.7. Główne części alternatora.
1 - nakrętka, 2 - podkładka, 3 - wentylator, 4 - śruba ściągająca, 5 - nakrętka samozabezpieczająca, 6 - tarcza przednia,
7 - wpust czółenkowy, 8 - wirnik kompletny, 9 - stojan kompletny, 10 - radiator kompletny, 11 - dioda o biegunowości
dodatniej, 12 - dioda o biegunowości ujemnej, 13 - tarcza tylna z diodami, 14 - pierścień gumowy, 15 - szczotkotrzymacz ze
szczotkami.
296
W przypadku kiedy zachodzi konieczność naprawy lub wymiany części składowych alternatora,
demontaż przeprowadzić w następującej kolejności (rys.15.7.):
- odkręcić wkręt z nacięciem krzyżowym i wyjąć szczotkotrzymacz 14,
- odkręcić nakrętkę M16 (13), przytrzymując koło pasowe za pomocą paska klinowego
zamocowanego w chwycie,
- zdjąć z wałka podkładkę sprężystą 12, koło pasowa i wentylator,
- w celu wyjęcia wirnika 2 z alternatora należy odkręcić nakrętki M5 (9) na tarczy tylnej 4 i wyjąć
śruby ściągające 8, następnie podważając na zamkach za pomocą wkrętaka tarczę przednią 5
wyciągnąć ją wraz z wirnikiem alternatora,
- tarczę przednią 5 z wałka wirnika ściągnąć po wyjęciu wypustu 10,
- przed rozdzieleniem stojana 1 od tarczy tylnej 4 należy odkręcić nakrętki M4 (7) na stosach
izolacyjnych 6 w celu odłączenia końcówek uzwojenia stojana i wyjąć końcówkę konektorową ze
złącza konektorowego,
- w celu wymontowania radiatora 19 z tarczy tylnej alternatora należy odkręcić nakrętkę M6 zacisku
19 i odłączyć końcówki oczkowe diod prostowniczych,
Główne części alternatora pokazano na rys. 15.10.
Jeżeli w alternatorze zachodzi konieczność wymiany diody, należy uczynić to w następujący sposób:
wyprasować z tarczy lub radiatora uszkodzoną diodę podpierając jej gniazdo tulejką stalową o
średnicy wewnętrznej 18 mm (rys. 15.8.). Tulejka powinna mieć wycięcia dla swobodnego
wyprowadzania linki. Otwór pod diodę doprowadzić do zgodności z rys. 15.9. Przy wymianie diody
należy zwrócić szczególną uwagę na jej biegunowość na obudowie. W przypadku kiedy oznaczenie
uszkodzonej diody jest nieczytelne, należy kierować się biegunowością instalacji elektrycznej.
W instalacji elektrycznej o biegunowości „minus na masie” do tarczy tylnej alternatora wchodzą diody
z napisem na denku w kolorze czarnym, a do radiatora w kolorze czerwonym.
Napis na denku oznacza typ diody : 4AF2 oraz sylabowe oznaczenie daty produkcji.
Diody należy zaprasować za pomocą przyrządu zapewniającego płynny nacisk na kołnierz obudowy
diody oraz prostopadły kierunek nacisku wg rys. 15.10. Czynność tę można wykonać na prasie
ręcznej lub wiertarce stołowej. Przy zaprasowaniu diody należy zwrócić uwagę na odpowiednie
usytuowanie linki. Diody przeznaczone na części zamienne posiadają dodatkowe oznaczenia (litera
„R” na denku diody).
297
15.2.3. Regulator napięcia.
W samochodach Star 266 z instalacją 24 V stosowany jest elektroniczny regulator ERA 28 2W.
Regulatory są umieszczone w kabinie kierowcy pod tablicą wskaźników. Nie wymagają one specjalnej
obsługi, jedynie co 12 000 km należy sprawdzić stan zamocowania oraz czystość zacisków
wejściowych. Zabrania się zamieniać przewody na zaciskach regulatorów, gdyż grozi to ich
uszkodzeniem.
Napięcie regulacji mierzone w temperaturze 20°C przy prędkości alternatora 5000 obr/min i
obciążeniu prądem 10 A alternatora A220 powinno odpowiednio wynosić 27,6...28,2 V dla regulatora
ERA 28 2W. Zmiana napięcia w zakresie obciążenia 10...30 A alternatora A220 przy prędkości 5000
obr/min nie powinna być większa niż 0,5 V przy zachowaniu granicy tolerancji odpowiednio 27,6...28,2
V . Jeżeli w samochodzie wykazują nieprawidłowe działanie, należy je sprawdzić na stanowisku,
pamiętając o prawidłowym dołączeniu przewodów do zacisków regulatora, tzn.:
-połączenie zacisków 21(D+) regulatora powinno być wykonane bezpośrednio z zaciskiem „19”
alternatora,
- masa regulatora „10” była połączona bezpośrednio z zaciskiem 10 alternatora.
Obroty alternatora ustawić na wartość 5000 obr/min prąd obciążenia na wartość 5A. Wartość napięcia
wskazywana przez woltomierz 7 (rys 15.11.) powinna zawierać się odpowiednio w granicach
27,6...28,2 V.
Jeżeli okaże się, że regulator nie reguluje napięcia zgodnie z powyższymi wartościami, należy
wymienić go na nowy, a uszkodzony oddać do naprawy do specjalistycznego zakładu
elektronicznego.
298
Kontrolka ładowania Poślizg paska klinowego napędu Naciągnąć pasek tak, aby
akumulatorów gaśnie i zapala alternatora wywołany zbyt między kołami strzałka ugięcia
się lub jarzy dużym luzem paska pod naciskiem palca nie
przekraczała 15 mm
Zły i niepewny styk między Sprawdzić, czy powierzchnie
szczotkami i pierścieniami w szczotek stykają się z
obwodzie wzbudzenia pierścieniem ślizgowym i czy
sprężyna dociskowa nie jest
osłabiona lub pęknięta; w
przypadku uszkodzenia
wymienić szczotki. Przeczyścić
powierzchnię pierścieni
Zwarcie jednej lub więcej diod Wymienić płytkę z diodami
dodatnich.
Regulator nie daje pełnego Wymienić regulator
napięcia na alternator
Odłącznik ten nie wymaga żadnej obsługi poza utrzymaniem go w czystości. W przypadku
niesprawności w działaniu należy uszkodzony zespół wymienić na nowy. Odłącznik wmontowuje się
po odłączeniu końcówek przewodów i po odkręceniu dwóch śrub M.-8.
299
15.3. Obwód rozruchowy.
15.3.1. Rozrusznik.
Rozrusznik typu R10c jest silnikiem prądu stałego, służącym do rozruchu silnika.
Zadaniem rozrusznika jest obrócenie wału korbowego i spowodowanie rozpoczęcia pracy silnika.
Zamocowany jest on do osłony koła zamachowego, z prawej strony silnika (rys. 15.13), a jego koło
zębate zazębia się z wieńcem zębatym osadzonym na kole zamachowym.
300
Dane techniczne rozrusznika R10c
Tablica 15.5
301
z wieńcem zębatym koła zamachowego na wale korbowym silnika. Rozrusznik pobiera wówczas mały
prąd rozruchowy (prąd cewki wciągającej i podtrzymującej). Dalsze wysuniecie zębnika do
całkowitego zazębienia następuje na skutek działania linii śrubowej na wałku oraz siły wynikającej z
zazębienia. Styki główne wyłącznika zostają zwarte i rozrusznik rozwija wówczas pełny moment
obrotowy potrzebny do uzyskania odpowiednich obrotów wału korbowego przy których silnik zostaje
uruchomiony. Z chwilą wyłączenia przełącznika rozruchowego, zębnik zostaje wycofany za pomocą
sprężyny powrotnej do położenia spoczynkowego, a styki główne przerywają obwód zasilania
rozrusznika.
W przypadku gdy silnik zapali i wieniec zębaty silnika napędza zębnik rozrusznika z prędkością
większą niż jałowe obroty silnika zaczyna działać jednokierunkowe sprzęgło wałeczkowe chroniące
wirnik przed osiągnięciem zbyt wysokiej prędkości obrotowej.
Podczas kontroli rozrusznika na stanowisku należy sprawdzić prawidłowość działania oraz zgodność
charakterystyki elektrycznej i parametrów mechanicznych z wymaganiami. Wykresy charakterystyk
elektryczno-mechanicznych rozrusznika pokazane są na rys. 15.16.
Próba prawidłowego działania rozrusznika powinna być przeprowadzona w temp. 20°C, w układzie
elektrycznym pokazanym na rys. 15.17. Rozrusznik należy zasilać ze źródła prądu zapewniającego
uzyskanie charakterystyki U = f(I) jak na rys. 15.16. Opornik reguluje się tak, aby przy ustalonym
natężeniu prądu wielkość napięcia na zaciskach rozrusznika odpowiadała wartościom wymaganym.
Jeżeli warunek ten nie jest spełniony, wyniki pomiarów nie są miarodajne.
302
Na stanowisku próbnym wyposażonym w hamulec dynamo metryczny z wieńcem zębatym o
przełożeniu w stosunku do koła atakującego co najmniej 1 : 10 wykonać 10 cykli pracy (rozruchów),
trwających 4 sekundy, z przerwami między cyklami po 30 sekund. W ten sposób rozrusznik powinien
+50
dawać moment 30±2Nm, przy poborze prądu 650 A, napięciu 17 V i 2000 obr/min.
Próbę działania pod obciążeniem, przy całkowitym zahamowaniu, należy również przeprowadzać w
temp. otoczenia 20°C. Układ połączeń rozrusznika pozostaje niezmieniony. Regulować napięcie na
zaciskach rozrusznika tak, aby przy zablokowanym wieńcu zębatym stanowiska do prób pobór prądu
wynosił 1450 A. Gdy napięcie osiąga 8,5 ±0,3 V zwrócić uwagę, aby dźwignia włączająca koło zębate
rozrusznika była włączona do końca skoku. Przy tym obciążeniu rozrusznik powinien dawać moment
60 Nm. Próbę działania rozrusznika bez obciążenia należy tak jak pozostałe przeprowadzić w temp.
20°C. W tym celu odsunąć rozrusznik od wieńca zębatego stanowiska tak, aby nie mogło nastąpić
zazębienie z kołem atakującym. Połączenia elektryczne pozostają bez zmian. Napięcie na zaciskach
rozrusznika należy wyregulować na 24 V. Rozrusznik powinien pobierać prąd nie większy od 85 A i
przy napięciu 24 V powinien obracać się z prędkością 7000 ±200 obr/min. Z wyników pomiarów przy
całkowitym zahamowaniu rozrusznika można wprost wyliczyć całkowitą oporność wewnętrzną
rozrusznika, dzieląc wielkość napięcia przez oznaczenie prądu pobieranego przez rozrusznik.
W celu ułatwienia rozpoznawania usterek rozrusznika w tablicy 15.6 podano informacje i ogólne
wskazówki naprawcze.
Co 6000 km należy sprawdzać stan zamocowania rozrusznika i w razie potrzeby dokręcić śruby
mocujące. Co 24 000 km odłączyć akumulatory, wymontować rozrusznik, oczyścić go z brudu,
sprawdzić stan techniczny mechanizmu zazębiającego, rozebrać rozrusznik, oczyścić części i
nasmarować łożyska i linię śrubową.
Sprawdzić stan szczotek i komutatora.
W celu wymontowania rozrusznika z samochodu należy:
1. Otworzyć pokrywę silnika i podeprzeć ją prętem oraz wyjąć prawy bok oblachowania silnika.
2. Odłączyć przewody od zacisków rozrusznika.
3. Odkręcić nakrętki śrub mocujących rozrusznik i wyjąć rozrusznik razem z uszczelką i pierścieniem
odległościowym.
Naprawę rozrusznika należy przeprowadzić z zachowaniem odpowiednich warunków. Wykryte wady
uszkodzenia należy usunąć przez wymianę odpowiednich części.
303
Uszkodzenie komutatora lub wirnika Wymienić wirnik lub cały rozrusznik
pod działaniem siły odśrodkowej przy
zbyt wysokich obrotach
Rozrusznik obraca Zużyte szczotki. Wymienić szczotki.
bardzo wolno Zwarcie w uzwojeniu wirnika lub w Odszukać zwarcie za pomocą
kołem uzwojeniu wzbudzenia przyrządu wysokiej częstotliwości i
zamachowym przeprowadzić naprawę.
304
9. Zdjąć z wałka wirnika pierścień sprężysty 16, następnie pierścień oporowy, zespół sprzęgający 13 i
tarczę pośrednią kompletną 15.
Zdemontowane części należy dokładnie obejrzeć i stwierdzić czy nie wykazują uszkodzeń lub
nadmiernego zużycia.. Części nie nadające się do dalszej eksploatacji zastąpić nowymi. Zaleca się
przeprowadzić następujące zabiegi naprawcze i konserwujące:
305
Rys. 15.19. Schemat elektryczny przełącznika rozruchowego.
Przełącznik jest zamontowany na tablicy wskaźników. Kluczyk można wyjąć tylko w położeniu „0”.
Schemat połączeń zacisków przełącznika pokazano na rysunku 15.19.
W tablicy 15.7 wyszczególniono dane znamionowe przełącznika grzania i rozruchu.
W przypadku nie działania przełącznika należy wymienić go na nowy.
6
7
306
Rys. 15.21. Zamocowanie ramienia wycieraczki.
1 - ramię, 2 - zaczep sprężynki, 3 - oś, 4 - dźwignia, 5 - podkładka, 6 – nakrętka.
Charakterystyka wycieraczki
Tablica 15.8
Napięcie znamionowe V 24
Pobór prądu przy obciążeniu znamionowym A 3,5/1,8
+5
Liczba wahnięć przy obciążeniu znamionowym 1/min 60 -8
Moment znamionowy Nm 1,5
Moment rozruchowy Nm 8,0
Długość ramienia wycieraka mm 350
Długość pióra wycieraka mm 425
Docisk wycieraka do szyby N/m 8...16
307
Świadczy to o uszkodzeniu wyłącznika krańcowego w reduktorze silnika. W tym przypadku należy
odkręcić pokrywę reduktora i sprawdzić wyłącznik. Jeżeli wyłącznika nie można naprawić, należy
wymienić cały silnik z reduktorem.
Zespół napędu wycieraczki znajduje się w przedniej części kabiny, w belce nadokiennej. Dostęp do
niego jest możliwy po zdjęciu osłony silnika wycieraczki. Chcąc zdjąć ramię wycieraka należy
odciągnąć zaczep (rys. 15.21) sprężynki 2 we wskazanym kierunku i pociągnąć za głowicę w kierunku
osiowym. Ustawienie dźwigien i ramion przedstawiono na rys. 15.22.
W przypadku wymiany wycieraczki na nowa , pióra wycieraków należy ustawić zgodnie z wymiarem
pokazanym na rys. 15.23.
308
15.5. Obwód urządzenia wentylacyjnego.
Wszelkie niesprawności silnika dmuchawy wymagają jego wymiany, która jest możliwa po rozkręceniu
urządzenia wentylacyjnego i odłączeniu przewodów łączących silnik.
Naprawę silnika mogą przeprowadzić tylko warsztaty specjalistyczne, w sposób typowy dla silników
elektrycznych prądu stałego. W innych przypadkach można jedynie przez odpowiedni dobór
podkładek odległościowych zlikwidować luz osiowy, który nie powinien przekraczać 0,3 mm.
309
Tablica 15.10
Sygnał dźwiękowy samochodu Star 266 typu K91-H-2LH-24 jest uruchamiany dźwignią przełącznika
zespolonego umieszczonego pod kołem kierowniczym. Zamontowany jest na przedniej poprzeczce
ramy. Składa się z obudowy stalowej, w której umieszczony jest elektromagnes z przerywaczem oraz
membraną i kotwicą. Nie wymaga żadnych czynności obsługowych.
W przypadku zaniku działania należy oczyścić połączenie sygnału z przewodami. Sygnał dźwiękowy
wymontowuje się po odkręceniu nakrętki M8 i wyjęciu śruby. Jeżeli sygnał wydaje nieczysty lub za
słaby ton należy go wyregulować. Wkręt regulacyjny znajduje się na jego tylnej ścianie. Sygnał cichy o
niejednolitej barwie dźwięku powinien być wyregulowany. Niemożliwość uzyskania właściwego
dźwięku po regulacji kwalifikuje sygnał do wymiany.
310
Charakterystyka sygnału dźwiękowego.
Tablica 15.11
Dane znamionowe Jednostka Wartość dla 24 V
Napięcie znamionowe V 24
Moc znamionowa W 50
+8
Poziom natężenia dźwięku mierzonego z odległości 2 m. d 110 -5
Wysokość tonu Hz 420±20
Trwałość sygnału cykle 50 000
311
- światło pozycyjne o oświetlania tablicy rejestracyjnej 103.002.4511 21 W BA15s
Lampa przeciwmgłowa tylna 062 10 W BA15s
Lampy światła cofania E532/1-24 21 W BA15s
Lampa obrysowa przednia lewa 612 5W BA15s
Lampa przenośna E532/1-24 21 W BA15s
Lampa obrysowa przednia prawa 095 5W BA15s
Lampa oświetlenia kabiny L54 3x5 W SV8,5/8
E539 BA15s
Lampki kontrolne: 1,2 W -
- na tablicy wskaźników 1,2 W -
Reflektory są zespołem, który w przypadku uszkodzenia nie podlega naprawie. Zniszczenie którejś
części wymaga wymiany jej na nową. Przy wymianie reflektora lub żarówki należy dokonać ustawienia
świateł. Do ustawienia świateł służą różnego rodzaju specjalne przyrządy optyczne. Posługiwanie się
przyrządem opisane jest w jego instrukcji. Światła reflektorów można ustawić także za pomocą
ekranu (rys 15.25), wykonując następujące czynności:
- sprawdzić , czy ciśnienie w oponach jest zgodne z wymaganiami,
- po przejechaniu nieobciążonym samochodem kilkudziesięciu metrów (w celu ułożenia się
elementów) ustawić go na poziomej płaszczyźnie; następnie ustawić ekran pionowo w odległości
10 m.; oś ekranu powinna pokrywać się z osią samochodu,
- wiązki świateł mijania powinny być równoległe, a pozioma górna granica światła i cienia na
ekranie powinna być niżej 1/4 wysokości zamocowania reflektorów niż środek reflektorów od
podłoża,
- wiązki świateł drogowych powinny być niżej o 1/10 wysokości zamocowania reflektorów niż
środek reflektorów na poziomem ziemi.
312
Regulację ustawienia reflektorów przeprowadza się za pomocą dwóch wkrętów regulacji pionowe i
poziomej (rys.15.26) dostępnych po zdjęciu ramki tunelowej. W Instalacji 24 V światła główne włącza
się przełącznikiem umieszczonym na tablicy wskaźników, a dźwignią B przełącznika 529 następuje
zmiana świateł mijania na drogowe i odwrotnie.
313
Rys. 15.27. Schemat sprawdzenia przerywacza kierunkowskazów typu IS.
1 - lampa lewa przyczepy, 2 - lampa lewa tylna, 3 - lampa lewa boczna, 4 - kontrolka
kierunkowskazów (samochód i przyczepa), 5 - przerywacz kierunkowskazów, 6 - lampa lewa
przednia, 7 - wyłącznik świateł awaryjnych, 8 - kontrolka świateł awaryjnych, 9 - lampa prawa
przednia, 10 - kontrolka kierunkowskazów (samochód), 11 - lampa prawa boczna,
12 - lampa prawa tylna, 13 - lampa prawa przyczepy, 14 - przełącznik kierunkowskazów.
314
15.8.2.2. Światła pozycyjne.
Obwód świateł hamowania jest włączany przez połączniki hydrauliczne zamontowane w układzie
hydraulicznym hamulców. Z chwilą wciśnięcia pedału hamulca w połącznikach następuje zwarcie
styków i zapalenie się świateł hamowania w lampach tylnych zespolonych. Minimalne ciśnienie, przy
którym następuje zwarcie styków w połączniku wynosi 0,6MPa. Uszkodzony połącznik należy
wymienić na nowy.
Lampa oświetlenia wnętrza kabiny typu 095.003.3311 zamocowana jest na belce nadokiennej pod
sufitem. Włączana jest wyłącznikiem znajdującym się na obudowie tablicy wskaźników Włączenie
lampy możliwe jest po włączeniu świateł pozycyjnych. Wymianę żarówki można przeprowadzić po
odkręceniu dwóch wkrętów mocujących klosz.
315
Rys. 15.28. Tablica wskaźników w odmianie samochodu z wciągarką Star 266J.
1 - włącznik blokady mostów środkowego i tylnego, 2 - kontrolka przystawki skrzynki rozdzielczej, 3 -kontrolka luzu wciągarki, 4 - włącznik
klawiszowy luzu i hamulca wciągarki (wciśnięty w lewo włącza luz wciągarki, w położeniu środkowym funkcjonuje luz lub hamulec wciągarki są
wyłączone, wciśnięty w prawa stronę włącza hamulec wciągarki), 6 - kontrolka hamulca wciągarki, 7 - wskaźnik ciśnienia oleju w układzie
smarowania silnika, 8 - prędkościomierz, 9 - kontrolka blokady mostów środkowego i tylnego, 10 - kontrolka luzu skrzynki rozdzielczej, 11 -
kontrolka uszkodzenia systemu hamulcowego, 12 - kontrolka ładowania akumulatorów, 13 - kontrolka włączenia przedniego napędu, 14 - kontrolka
kierunkowskazów samochodu, 15 - kontrolka kierunkowskazów przyczepy , 16 - zaślepka, 17 - kontrolka świateł drogowych, 18 - włącznik świateł
zewnętrznych, 19 - potencjometr do regulacji intensywności oświetlenia wskaźników, 20 - stacyjka, 21 - manometr ciśnienia powietrza w
obwodach pneumatycznych, 22 - włącznik świateł awaryjnych, 23 - wskaźnik temperatury wody, 24 - włącznik wentylatora, 25 - włącznik przystawki
skrzynki rozdzielczej, 26 - przełącznik czujników paliwa włączający wskazania poziomu paliwa w lewym lub prawym zbiorniku paliwa, 27 - włącznik
świateł przeciwmgielnych przednich, 28 - włącznik świateł przeciwmgielnych tylnych, 2 - włącznik oświetlenia wnętrza kabiny, 30 - wskaźnik poziomu
paliwa, 31 - włącznik przedniego napędu.
Zasada działania zestawu na napięcie 24 V oparta jest na zmianie wartości prądu płynącego w
obwodzie wskaźnik - czujnik, zmieniającego się pod wpływem zmiany rezystancji czujnika w
zależności od ciśnienia oleju. Wskaźnik mocowany jest do tablicy za pomocą jarzma . Wadliwe
wskazania wskaźnika ciśnienia oleju są spowodowane zazwyczaj uszkodzeniem czujnika ciśnienia
oleju. Wskaźnik i czujnik nie podlegają naprawie i w razie uszkodzenia należy je wymienić na nowe.
Wskaźnik temperatury wody współpracuje z czujnikiem zamontowanym w kolektorze cieczy
chłodzącej silnika. Zakres wskazań zestawu 40...100°C.
Zasada działania zestawu na napięcie 24V oparta jest na zmianie rezystancji czujnika termistorowego
w zależności od temperatury cieczy chłodzącej silnik.
Wskaźnik jest mocowany do tablicy za pomocą jarzma.
Błędne wskazania wskaźnika najczęściej spowodowane są uszkodzeniem czujnika. Jednak wskaźnik i
czujnik nie podlegają naprawie i w razie uszkodzenia należy je wymienić na nowe.
Wskaźnik poziomu paliwa współpracuje z czujnikami zamontowanymi w zbiornikach paliwa. Czujniki
jest nadajnikiem, którego rezystancja zmienia się proporcjonalnie do zmiany poziomu paliwa w
zbiorniku .. Wskaźnik natomiast jest odbiornikiem działającym na zasadzie układu logometrycznego.
Charakterystykę rezystancji czujnika i wskaźnika podano w tablicy 15.13. Czujnik poziomu paliwa na
napięcie 24 V ma ponadto styk rezerwy paliwa. Zarówno wskaźnik jak i czujnik nie podlegają naprawie
i w razie uszkodzenia należy je wymienić na nowe.
R/0 Ω 10...28
½ Ω 154...186
4/4 Ω 350...370
316
Skale wskaźników 24 V mają własne podświetlanie.
Do kontroli prędkości jazdy i ilości przebytej drogi zastosowany jest prędkościomierz indukcyjny.
Napędzany jest on wałkiem giętkim ze skrzyni rozdzielczej. Licznik przebytej drogi składa się z liczydła
o sześciu bębenkach z wyciśniętymi na obudowie cyframi od 0 do 9. Stosunek prędkości obrotowej
bębenka z prawej strony do prędkości obrotowej wałka napędu nazywa się przełożeniem
prędkościomierza, które wynosi 1:625, tzn., że wałek giętki wykonuje 625 obrotów na 1 km
przejechanej drogi. Wadliwe wskazania prędkościomierza są spowodowane zazwyczaj uszkodzeniem
wałka napędowego. Wałek nie podlega naprawie i w razie jego uszkodzenia należy wymienić go na
nowy. Skala prędkościomierza oświetlona jest dwoma odrębnymi lampkami.
1 2 3 4 5 6
317
Wykaz barw przewodów wg PN-74/E-90181
Tablica 15.14
Symbol Symbol
Barwa izolacji literowy Barwa izolacji literowy
barwy barwy
Pomarańczowa p Błękitna z paskiem żółtym l/z
Jasnobłękitna l Błękitna z paskiem czerwonym l/k
Biała b Błękitna z paskiem czarnym l/c
Niebieska n Biała z paskiem czarnym b/c
Żółta z Biała z paskiem czerwonym b/k
Szara s Niebieska z paskiem czerwonym n/k
Kasztanowa (brązowa) o Szara z paskiem czerwonym s/k
Czarna c Szara z paskiem żółtym s/z
Orzechowa w Szara z paskiem czarnym s/c
Różowa r Kasztanowa z paskiem białym o/b
Czerwona k Czarna z paskiem fioletowym c/f
Zielona t Różowa z paskiem żółtym r/z
Fioletowa f Różowa z paskiem czarnym r/c
Żółta z paskiem czarnym z/c Czerwona z paskiem zielonym k/t
Żółta z paskiem czerwonym z/k Czerwona z paskiem czarnym k/c
Pomarańczowa z paskiem białym p/b Zielona z paskiem białym t/b
Pomarańczowa z paskiem czerwonym p/c Zielona z paskiem czarnym t/c
Błękitna z paskiem białym l/b Fioletowa z paskiem białym f/b
Mogą być również tworzone inne barwy pochodne od barw podstawowych.
318
16. WCIĄGARKA.
16.1. Charakterystyka.
W samochodzie STAR 266 może być stosowana wciągarka jednobębnowa (rys.16-1). Wciągarka
jednobębnowa jest przeznaczona do pracy przy obciążeniu liny do 60 kN.
Do sterowania wciągarki służą :
- włącznik hamulca i bębna wciągarki wraz z lampkami kontrolnymi na tablicy wskaźników kabiny,
- dźwignia sterowania przystawki skrzyni rozdzielczej,
- dźwignia zmiany biegów,
- dźwignia sterowania skrzynki rozdzielczej
319
- wybić sworzeń łączący wał napędowy z wałkiem atakującym wciągarki
- odłączyć przewody sygnalizatora wyłączenia bębna
- odłączyć przewód doprowadzający sprężone powietrze do wciągarki
- odłączyć drążek reakcyjny od wciągarki
- odłączyć cięgno sterowania hamulcem wciągarki
- odkręcić nakrętki wsporników mocujących wciągarkę do ramy samochodu (zabezpieczając
uprzednio wciągarkę przed wypadnięciem)
- wyjąć wciągarkę ze wsporników
320
Rys. 16.2. Wały napędowe wciągarki.
1 – wciągarka, 2,3 – łożysko pośrednie, 4 – wał napędowy łożysko pośrednie – wciągarka, 5 – wał napędowy łożysko pośrednie – łożysko pośrednie, 6 – wał napędowy przystawka – łożysko
pośrednie, 7 – sworzeń przeciążeniowy, 8 – kołek walcowy10nx6x50, 9 – śruba M10x1,25x48, 10 – wałek łożyska pośredniego, 11 – śruba, 12 – pierścień osadczy 35z.
321
16.5. Demontaż łożyska pośredniego.
Kolejność czynności :
- odkręcić śruby (rys. 16.3) mocujące pokrywy 2 łożyska pośredniego i zsunąć pokrywy z wałka
- wysunąć wałek 3 z łożyskami 4
- ściągnąć łożyska z wałka
322
16.6.3. Naprawa sprzęgła.
Przed przystąpieniem do montażu wciągarki (rys. 16.1) należy pokryć smarem ŁT-4S2 :
- wielowypust na końcu półosi od strony reduktora
- półoś 7 na długości tulei cylindra 25
- płaszczyzny czołowe pierścieni oporowych 22i ślizgowych 23
- otwór tulei centrującej 21
- zęby końcówki półosi 8 i tarczy sprzęgła 9
- powierzchnie ślizgowe łożysk bębna 10
Montaż wciągarki należy przeprowadzić w następującej kolejności :
1. Zmontować kompletny wałek atakujący (rys. 16.4) :
- wcisnąć pierścienie zewnętrzne łożysk stożkowych 3 w oprawę łożysk 2
- wcisnąć pierścień wewnętrzny łożyska stożkowego na wałek atakujący 1
- włożyć wałek atakujący w oprawę łożysk, założyć tuleję odległościową 4 wykonywaną w czterech
wymiarach długości (444.52.008, 444.52.193, 444.52.194, 444.52.195), podkładki regulacyjne 5 i
wcisnąć pierścień wewnętrzny drugiego łożyska stożkowego. Liczbę podkładek regulacyjnych 5
przy odpowiedniej tulei odległościowej należy dobrać tak, aby kompletny wałek atakujący obracał
się bez zacięć po obciążeniu momentem 0,8...1,8 Nm.
323
Uwaga.
Niedopuszczalne jest montowanie podzespołu wałka atakującego bez stosowania tulei
odległościowych 4 i podkładek regulacyjnych 5. Nakrętki rowkowe dokręcać do uzyskania momentu
oporowego obracania wałka w granicach 0,8...1,8 Nm.
2. Gniazda na łożyskach oprawy koła talerzowego 31 (rys. 16.1) pokryć cienką warstwą oleju Hipol
15F i wcisnąć pierścienie łożysk stożkowych.
3. Gniazdo pokrywy obudowy wałka atakującego 38 pokryć cienką warstwą oleju Hipol 15F i wcisnąć
pierścień uszczelniający.
4. Wbić dwa wpusty 3 w kanałki tulei z kołem centralnym 4.
5. Wcisnąć koło talerzowe 2 na tuleję z kołem centralnym 4, po uprzednim pokryciu cienką warstwą
oleju Hipol 15F powierzchni tulei i wpustów.
6. Wprowadzić tuleję dystansową 33 na czop tulei z kołem centralnym 4.
7. Wcisnąć pierścień wewnętrzny łożyska stożkowego na czop tulei z kołem centralnym 4.
8. Wcisnąć pierścień wewnętrzny łożyska igiełkowego na czop z drugiej strony tulei z kołem
centralnym 4, po uprzednim zwilżeniu powierzchni olejem oraz założyć w kanałek pierścień 50.
9. Dokonać pomiaru wielkości „a” na wałku atakującym kpl. 1, wg rysunku 16.4 i zanotować.
10. Dokona pomiaru wielkości „b” na obudowie reduktora prawej 41, wg rys. 16.5 i zanotować.
11. Pokryć powierzchnię cylindryczną oprawy łożysk koła talerzowego 31 pastą kauczukową (95%
pasty kauczukowej silikonowej M56 + 5% katalizatora) po uprzednim odtłuszczeniu powierzchni.
12. Wprowadzić na śruby dwustronne wkręcone w obudowę prawą reduktora 41 oprawę łożysk koła
talerzowego 31 oraz po założeniu podkładek sprężystych dokręcić trzy nakrętki momentem 30
Nm, a pozostałe nakrętki nakręcić wstępnie.
13. Wprowadzić w otwór oprawy zmontowane tuleje 4 z kołem talerzowym 2, tuleją dystansową 33
i pierścieniem wewnętrznym łożyska stożkowego.
14. Wcisnąć na czop tulei z kołem centralnym 4 pierścień wewnętrzny łożyska stożkowego, po
uprzednim zwilżeniu powierzchni olejem Hipol 15F.
324
Rys. 16.5. Wymiar „b” obudowy reduktora.
15. Wprowadzić na tuleję 4 kolejno : podkładkę 51, podkładkę zabezpieczającą 29 oraz nakręcić
wstępnie nakrętkę 28.
16. Regulować luz osiowy łożysk stożkowych tak, aby tuleja obracała się lekko bez zacięć oraz bez
wyczuwalnego luzu osiowego pod działaniem momentu 1...2 Nm.
17. Zabezpieczyć nakrętkę 28 przez wywinięcie brzegu podkładki zabezpieczającej 29 w kanałek
nakrętki.
18. Na podstawie zanotowanych wymiarów rzeczywistych „a” na wałku atakującym 4 i „b” na
obudowie reduktora 41 dobrać podkładki regulacyjne pod oprawę łożysk wałka atakującego o
łącznej grubości „X”, którą należy obliczyć ze wzoru :
X = (a + R) – b
325
19. Wprowadzić dobrane podkładki na śruby dwustronne obudowy reduktora.
20. Powierzchnię cylindryczną oprawy łożysk 2 (rys. 16.4) kompletnego wałka atakującego pokryć
cienką warstwą oleju Hipol 15F, natomiast jedną i drugą stronę kołnierza pokryć pastą
kauczukową (skład podany w punkcie 11).
21. Wprowadzić wałek atakujący kompletny 1 w otwór obwodowy reduktora zazębiając wałek z kołem
talerzowym.
22. Na śruby dwustronne obudowy reduktora wprowadzić uszczelkę pokrywy wałka atakującego.
23. Wprowadzić na śruby dwustronne pokrywę obudowy wałka oraz na co drugą nałożyć podkładki
sprężyste i dokręcić na gotowo nakrętki 37 (momentem 30 Nm).
24. Nakręcić nakrętki 30 mocujące oprawę łożysk koła talerzowego 31.
25. Przesunąć tuleję 4 z kołem talerzowym wraz z oprawą w kierunku wałka atakującego tak, aby
uzyskać żądany luz między zębny (sprawdzany na wałku atakującym) w granicach 0,10 ... 0,30
mm.
26. Dobrać grubość podkładek regulacyjnych 53 pod kołnierz oprawy łożysk koła talerzowego,
używając do tego celu szczelinomierza.
27. Wprowadzić dobrane podkładki pod kołnierz oprawy 31. Podkładki regulacyjne są wykonane w
grubościach : 0,10; 0,15; 0,50 mm.
28. Dokręcić na gotowo nakrętki 30 mocujące oprawę (moment 30...36 Nm).
29. Dokręcić resztę nakrętek 37, wprowadzając uprzednio podkładki sprężyste (moment 30...36Nm).
30. Po posmarowaniu olejem Hipol 15F czopów wciśniętych w ramiona jarzma wsunąć na każdy z
czopów satelitę 5, założyć podkładkę oporową i zabezpieczyć pierścieniem sprężystym zwracając
uwagę na dokładne osadzenie pierścienia w gnieździe. Pokryć olejem Hipol 15F bieżnię
zewnętrzną łożyska igłowego i wcisnąć w gniazdo w jarzmie po uprzednim wciśnięciu gumowego
pierścienia uszczelniającego.
31. Wmontować jarzmo kompletne 6 tak, aby nastąpiło zazębienie satelitów 5 z kołem centralnym
tulei 4 oraz aby nastąpiło zmontowanie łożyska igiełkowego. Montaż jarzma (wsuwanie)
wykonywać z jednoczesnym obrotem dla prawidłowego ułożenia uszczelniacza na bieżni.
32. Pokryć powierzchnię obudowy reduktora prawej pod wieniec zębaty pastą kauczukową (skład
podany w punkcie 11 montażu).
33. Wprowadzić wieniec zębaty 42 tak, aby nastąpiło zazębienie z satelitami 5 oraz aby otwory w
wieńcu zębatym pokryły się z otworami w obudowie prawej reduktora 41.
34. Pokryć powierzchnię wieńca zębatego pod lewą obudowę kompletną pastą kauczukową (skład
podany w punkcie 11 montażu).
35. Wmontować lewą obudowę kompletną 54 tak, aby otwory w obudowie pokryły się z otworami w
wieńcu 42.
36. Wprowadzić w otwory obudowy prawej, przez otwory wieńca i obudowy lewej, śruby mocujące 40.
37. Nałożyć na śruby 40 podkładki sprężyste oraz nakręcić nakrętki na gotowo (moment 30...36 Nm).
38. Na gwintową część jarzma 6 pokrytą uprzednio cienką warstwą oleju Hipol 15F, wprowadzić
kolejno podkładkę 47, podkładkę zabezpieczającą 46 i nakręcić wstępnie nakrętkę 45. Dokręcić
na gotowo nakrętkę 45 tak, aby mechanizm obracał się lekko bez zacięć, a następnie
zabezpieczyć nakrętkę przez wywinięcie brzegu podkładki zabezpieczającej w kanałki nakrętki.
39. Zamontować wspornik hamulca, taśmowego 55 na uprzednio wkręcone śruby dwustronne i
dokręcić nakrętki mocujące oraz kontrujące momentem 30...36 Nm.
40. Wprowadzić na wałek atakujący pokryty cienką warstwą oleju Hipol 15F koło hamulca 36. Przez
otwór w piaście koła hamulca i otwór w wałku atakującym wprowadzić kołek 35.
41. Założyć taśmę hamulca 12 na koło hamulca 36. Połączyć za pomocą sworznia 34 dźwignię
hamulca ze wspornikiem oraz taśmą hamulca. Sworzeń po założeniu podkładek zabezpieczyć
zawleczkami przez odgięcie końców. Podłączyć drugi koniec taśmy hamulcowej do dźwigni za
pomocą sworznia zabezpieczonego po założeniu podkładek zawleczkami z odgiętymi końcami.
42. W gniazdo rury nośnej 27 wcisnąć pierścień uszczelniający. Rurę nośną przykręcić do reduktora
za pomocą uprzednio wkręconych w oprawę łożysk stożkowych śrub dwustronnych i nakrętek 26.
Przed skręceniem powierzchnie kołnierza pokryć pastą uszczelniającą.
43. W kanałki tłoczka 13i tulei cylindra 25 wprowadzić pierścienie uszczelniające.
44. Wprowadzić wstępnie na półoś 7 tuleję cylindra 25 od strony krótszego wielowypustu, zwilżając
uprzednio olejem Hiopol 15F powierzchnię otworu tulei. W kanałek półosi 7 wprowadzić pierścień
osadczy 56. Wprowadzić na półoś 7 tłoczek 13, zwilżając uprzednio otwór tłoczka olejem Hipol
15F. Zabezpieczyć tłoczek 13 przed usunięciem z półosi 7 przez założenie pierścienia osadczego
57. Na półoś 7 wprowadzić kolejno : pierścień oporowy i pierścień ślizgowy (od strony tłoczka),
sprężynę 14, pierścień ślizgowy 23, pierścień oporowy 22, pokrywając uprzednio powierzchnie
pierścieni smarem ŁT-4S2.
326
45. Ugiąć sprężynę 14 tak, aby odsłonić kanałek pod pierścień w półosi 7. W kanałek wprowadzić
pierścień osadczy 58.
46. Wprowadzić tuleję cylindra 25 na tłoczek 13.
47. Po pokryciu otworu rury nośnej prawej 27 cienką warstwą oleju Hipol 15F, wprowadzić
podmontowaną półoś 7 z tłoczkiem 13, tuleją cylindra 25 i sprężyną 14 w otwór rury nośnej
prawej. Wprowadzić na podmontowaną półoś oraz w otwór rury nośnej prawej 27 tuleję centrującą
21.
48. Naciskając na tuleję centrującą 21 ugiąć sprężynę 14 aż do odsłonięcia wewnętrznego kanałka w
rurze nośnej i wprowadzić w kanałek pierścień osadczy 20.
49. Na rurę nośną wprowadzić bęben 10, po uprzednim założeniu pierścienia uszczelniającego o
przekroju okrągłym, w kanał przy bieżni oporowej rury bębna (powierzchnie cylindryczne rury
nośnej stykające się z bębnem pokryć warstwą smaru ŁT-4S2, a przestrzeń między tymi
powierzchniami wypełnić smarem ŁT-4S2),a następnie podkładkę zabezpieczającą 19.
Zabezpieczyć bęben przed zsuwaniem przez wprowadzeniem pierścienia osadczego 18 w
kanałek rury nośnej.
50. Na wielopust półosi pokryty cienką warstwą oleju wprowadzić końcówkę półosi 8. W kanałek
półosi wprowadzić pierścień osadczy 17. Wieniec zębaty końcówki półosi pokryć smarem ŁT-4S2
51. Wprowadzić na śruby dwustronne bębna tarczę sprzęgła 9 tak, aby nastąpiło zazębienie z
końcówką półosi 8. Wprowadzić na śruby dwustronne kolejno ; pokrywę 16, podkładki sprężyste
oraz nakręcić na gotowo nakrętki 15 (moment 30...36 Nm). Sprawdzić czy po wpuszczeniu
powietrza do łącznika 32 nastąpiło wysprzęglenie końcówki półosi 8 z tarczy sprzęgła 9, tzn. czy
bęben obraca się lekko pod działaniem ręki.
52. W kanałek rury nośnej wprowadzić pierścień uszczelniający 59.
53. Dokonać pomiaru wielkości „R” i wielkości „y” wg rysunku 16-6 oraz dobrać grubość podkładek „g”
wg wzoru g = ( y – r ) – (0,8 – 1,2). Dobrane podkładki wprowadzić na wyłącznik 24, i wkręcić go w
rurę nośną.
r
54. Wcisnąć uszczelniacz 60 w gniazdo rury zaślepionej 44, po uprzednim zwilżeniu gniazda olejem
Hipol 15F.
55. Pokryć powierzchnię czołową rury zaślepionej 44 pastą kauczukową (skład w punkcie 11
montażu).
56. Wprowadzić w otwór wspornika hamulca 55 cięgło reakcyjne 49.
57. Na śruby dwustronne obudowy lewej kpl. 54 wprowadzić kolejno rurę zaślepioną 44, cięgło
reakcyjne 49, podkładki sprężyste oraz nakręcić nakrętki 43 na gotowo (moment 30...36 Nm).
58. Powierzchnie rur nośnych pod półpanewki, powierzchnie kuliste korpusu łożysk zawieszenia
pokryć cienką warstwą smaru ŁT-4S2.
59. Wprowadzić półpanewki w korpus łożysk zawieszenia.
60. Umieścić półpanewki w pokrywach łożysk zawieszenia.
327
61. Wprowadzić na śruby dwustronne pokrywy łożysk zawieszenia (po założeniu półpanewek z
korpusem na powierzchnie cylindryczne na rurach nośnych). Nakręcić nakrętki na gwint śrub
dwustronnych i dokręcić (momentem 120 Nm).
62. Zabezpieczyć nakrętki przeciwnakrętkami.
63. Założyć drążek reakcyjny na ucho obudowy tak, aby otwory w drążku pokryły się z otworem ucha
obudowy.
64. Połączyć drążek reakcyjny z uchem obudowy za pomocą sworznia zabezpieczonego zawleczkami
przez zagięcie końców po uprzednim podłożeniu podkładek.
65. Sprawdzić, czy wciągarka obraca się bez zacięć w łożyskach zawieszenia.
Przy montażu wałów napędowych należy zwrócić uwagę na prawidłowe ustawienie przegubów ze
względu na wyważenie wałów i na dokładne smarowanie przegubów i łożysk pośrednich (rys. 16.2).
Montaż wału przystawka – łożysko pośrednie należy przeprowadzić w odwrotnej kolejności niż
opisano w rozdziale 16.4.
Przy składaniu wału zwrócić uwagę na pokrycie się rys ustawczych. Do połączenia wału napędowego
łączącego przystawkę odbioru mocy z wałkiem łożyska pośredniego używać tylko sworzni
przeciążeniowych (podciętych). Nakrętki śrub 11 łączących złącze kołnierzowe wału ze złączem
przystawki dodatkowego odbioru mocy dokręcić (momentem 25Nm).
Montaż łożyska pośredniego należy przeprowadzić wykonując czynności w odwrotnej kolejności niż
opisano w rozdziale 16.5. Przy ponownym montażu należy zapewnić luz montażowy ustalenia
wzdłużnego łożysk 0...0,15 mm przez dobór odpowiedniej liczby podkładek regulacyjnych 444.50.024
umieszczonych pomiędzy pokrywą i łożyskiem. Po zmontowaniu łożysko pośrednie napełnić smarem
stałym ŁT-4S2.
Prawidłowo zamontowana wciągarka powinna obracać się bez zacięć pod działaniem momentu maks.
5 Nm przyłożonego do wałka atakującego (wciągarka bez oleju i przy odciągniętej dźwigni hamulca).
1. Korpusy łożysk zawieszenia wciągarki przykręcić przez podkładki klinowe 444.52.131 i wkładki
444.52.132 do podłużnic ramy przy użyciu śrub M14 x 1,5 x 55-8.8-II (śruby pionowe) oraz śrub
M14 x 1,5 x 40-8.8-II (śruby poziome) nakrętkami wysokimi M14 x 1,5-8.8-II PN-75/M-82144
(moment dokręcania 115...125 Nm) i zabezpieczyć przeciwnakrętkami niskimi M14 x 1,5-04-II PN-
74/M-82153 (moment dokręcania 80...90 Nm).
2. Koniec drążka reakcyjnego połączyć z uchem poprzeczki ramy za pomocą sworznia
zabezpieczonego zawleczkami przez zagięcie końców po uprzednim podłożeniu podkładek.
3. Podłączyć przewód zasilający w powietrze do łącznika 32.
4. Podłączyć przewody elektryczne do wyłącznika 24.
5. Sprawdzić funkcjonowanie mechanizmu włączającego wciągarkę i wciągarki.
6. Zamocować na bębnie wciągarki linę i nawinąć ją na bęben.
328
Niedomagania wciągarki i sposoby ich usuwania.
Tablica 16.1.
Objawy uszkodzeń Przyczyny Sposób naprawy
329
17. BADANIA ODBIORCZE.
Każdy samochód STAR 266 po przeprowadzeniu naprawy należy poddać sprawdzeniu czy jego stan
techniczny gwarantuje pełną sprawność i całkowite bezpieczeństwo w ruchu drogowym.
Sprawdzenie polega na :
- kontroli prawidłowości montażu poszczególnych zespołów i całego samochodu,
- kontroli właściwego działania poszczególnych zespołów i układów samochodu,
- przeprowadzeniu próby drogowej w celu zbadania zachowania się samochodu w czasie ruchu.
Samochód powinien być zmontowany z części nowych lub naprawionych, bez zniekształceń,
uszkodzeń, zanieczyszczeń lub innych wad mogących mieć wpływ na działanie całego samochodu.
Sprawdzenie przeprowadza się w sposób wizualny lub przy użyciu specjalnych, przeznaczonych do
określonego celu przyrządu.
Połączenia spawane i zgrzewane powinny być wykonane bez kraterów, pęknięć, podtopień,
przecieków, porów, wyprysków. Zakończenie spoin obwodowych powinno zachodzić na ich początek.
Zgrzeiny punktowe nie mogą powodować zniekształceń materiału między nimi. Połączenia nitowe
powinny być wykonane tak, aby główki nitów przylegały do powierzchni części łączonych. Wypływy lub
nie wypełnienia, względnie wystawienie główek ponad 1 mm przy nitach krytych, są niedopuszczalne.
Niedopuszczalne są także szczeliny pomiędzy częściami łączącymi.
Połączenia śrubowe powinny być wykonane i zabezpieczone zgodnie z dokumentacją techniczną w
sposób zapewniający ich trwałość. Do montażu powinny być użyte nakrętki i śruby oznaczone
znakami grup własności mechanicznych.
Połączenia gwintowe muszą być dokręcone odpowiednim momentem podanym w tablicy momentów.
Połączenia wciskowe lub zaciskowe oraz inne powinny być wykonane zgodnie z dokumentacją
techniczną, w sposób estetyczny.
Wszystkie zbiorniki, przewody oraz ich połączenia powinny być szczelne. Przecieki paliwa, oleju,
płynu hamulcowego i amortyzatorowego oraz płynu chłodzącego są niedopuszczalne.
Niedopuszczalne jest także przedostawanie się spalin z układu wydechowego oraz powietrza z układu
pneumatycznego.
Przy olejowych uszczelnieniach ruchowych mogą występować zawilgocenia powierzchni
uszczelnianych. Odrywanie się kropli oleju z nagrzanych mechanizmów samochodów jest
niedopuszczalne. Niedopuszczalne są wyraźne ślady ocierania przewodów o elementy samochodu.
1. Kabina kierowcy nie powinna mieć śladów odprysków lakieru, zadrapań, wgnieceń i falistości.
Dopuszczalne są miejscowe nierówności, o ile nie wpływają ujemnie na estetyczny wygląd kabiny.
Poprawki lakiernicze nie powinny różnić się barwą i odcieniem od całej kabiny. Blachy drzwi i
ścian kabiny nie powinny być zagniecione lub załamane. Szyby okien przednich, bocznych,
tylnych oraz opuszczane w drzwiach powinny być czyste, bez zadrapań, porysowań i innych
uszkodzeń. Przy kabinie powinny być zamocowane wsteczne lusterka.
2. Wnętrze kabiny powinno być czyste. Obicie ścian, sufitu i drzwi powinno być pewnie
przymocowane za pomocą spinek nie powinno być podarte lub zabrudzone. Siedzenia kierowcy i
pasażera powinny mieć nie podarte obicia, nie powinny być znacznie wygniecione i powinny dać
się łatwo ustawić w każdym położeniu, a zamocowanie ich powinno być pewne.
Dywaniki podłogi powinny być całe z wyraźnym profilem na gumie. Pokrywa silnika powinna
szczelnie przylegać na całym obwodzie do otworu. Okna przednie, tylne, boczne i w drzwiach
powinny być szczelne i nie przepuszczać kurzu i wody.
3. Drzwi kabiny powinny zamykać się i otwierać lekko, bez zacięć i oporów, jednak nie mogą
otwierać się samoczynnie podczas jazdy. Zamek drzwi powinien otwierać się kluczem lekko, bez
zacięć. Mechanizm podnoszenia szyby w drzwiach powinien działać lekko, bez zacięć i
zabezpieczać przed samoczynnym opadaniem szyby.
4. Szyby przednie w czasie jazdy samochodu nie powinny po ich zabezpieczeniu w pozycji otwartej
zmieniać ustalonego położenia. Spryskiwacz szyb powinien rozpylać płyn lub wodę na szybę
kierowcy i pasażera tak w czasie postoju, jak i również w czasie jazdy.
5. Oblachowanie silnika w kabinie kierowcy oraz drzwiczki schowków na akumulatory powinny się
lekko otwierać i zamykać, lecz nie powinny samoczynnie otwierać się w czasie ruchu samochodu.
6. Wlew chłodnicy powinien być szczelny.
330
7. Skrzynia ładunkowa powinna być zamocowana do ramy tak, aby nie powodowała stuków w czasie
jazdy. Opończa skrzyni ładunkowej powinna być cała i równo opinać się na pałąkach, które
powinny być nie połamane i nie wysuwać się ze swych gniazd podczas jazdy samochodu. Burty
skrzyni ładunkowej powinny być nie porysowane, bez zagnieceń i odprysków lakieru. Zamki nie
mogą się otwierać samoczynnie w czasie jazdy.
8. Tablica wskaźników powinna być kompletna. Wszystkie wskaźniki, wyłączniki, przełączniki
powinny być pewnie zamocowane, nie powinny mieć potłuczonych szkieł i innych uszkodzeń
mechanicznych.
9. Jałowy ruch koła kierownicy przy ustawieniu kół przednich w kierunku jazdy na wprost, przy
pracującym silniku nie powinien przekraczać wartości 15°.
10. Pedały sprzęgła i hamulca powinny mieć gumowe nakładki o wyraźnym profilu. Pedały przy
naciskaniu nie powinny ocierać o krawędzie otworów w podłodze kabiny.
11. Ogumienie kół powinno być niezniszczone, bez śladów uszkodzeń, przecięć, przebić. Nie powinno
być trwale zanieczyszczone, np.: lakierem. Bieżniki opon powinny mieć wyraźną, nie uszkodzoną
rzeźbę.
12. Koła jezdne powinny być wyważone oraz powinny obracać się na łożyskach w piastach ze stałymi
oporami lecz bez wyczuwalnych luzów poosiowych.
13. Po odchyleniu pokrywy silnika należy sprawdzić ukompletowanie silnika oraz prawidłowość
montażu jego poszczególnych części zewnętrznych. Przewody powinny być tak zamocowane aby
w czasie przechyłów samochodu nie ocierały się o tunel chłodnicy lub element kabiny.
14. Ilość oleju w silniku sprawdzana za pomocą wskaźnika powinna być w granicach między minimum
a maksimum. Ilość płynu w układzie chłodzenia, ilość płynu w zbiornikach płynu hamulcowego i
sterowania hydraulicznego sprzęgła oraz w zbiorniku wspomagania kierownicy powinna
odpowiadać szczegółowym wymaganiom w tym zakresie.
15. Przewody oraz ich połączenia w układach zasilania paliwem, olejenia silnika, chłodzenia,
hamulców hydraulicznych oraz wspomagania hydraulicznego kierownicy muszą być szczelne;
przecieki są niedopuszczalne.
16. Wszystkie punkty smarowania powinny być napełniane świeżym smarem. Zaciski akumulatorów
powinny być pokryte warstwą wazeliny technicznej.
17. Nakrętki wszystkich połączeń, a w szczególności takich jak zawieszenia silnika, kabiny, skrzyni
ładunkowej, kół resorów, drążków kierowniczych, drążków reakcyjnych, połączeń wałów, łożyska
pośredniego powinny być odpowiednio dokręcone i zabezpieczone.
18. Linka szybkościomierza powinna być zaplombowana.
19. Poziom oleju w skrzynce biegów, skrzynce rozdzielczej i reduktorze wciągarki powinien sięgać
dolnej krawędzi otworu wlewowego, a w przekładniach głównych otworu przelewowego.
Sprawdzenia należy dokonać w zależności od ich funkcjonalnego działania. Przez bezpośrednie bądź
pośrednie uruchomienie. Ich funkcjonalne działanie należy ocenić przez wyczuwalne, słuchowe lub
wzrokowe określenie prawidłowości pracy. W tym celu należy uruchomić silnik i po sprawdzeniu jego
działania przejechać samochodem niewielki odcinek na zamkniętej przestrzeni bez wyjeżdżania na
drogę publiczną.
Silnik samochodu po naprawie powinien mieć odpowietrzony układ zasilania, a akumulatory powinny
być w pełni naładowane.
1. Rozruch silnika przy temperaturze otoczenia powyżej 283 K (+10° C) powinien nast ępować po
włączeniu rozrusznika trwającym do 10 s, bez stosowania dodatkowych urządzeń rozruchowych.
Dopuszczalna liczba włączeń rozrusznika maks. 5. Przy włączeniu rozrusznika nie powinny
występować zacięcia i „odbijania”. Włącznik rozruchowy powinien działać pewnie i bez zacięć.
2. Układ sterowania pompy wtryskowej powinien działać lekko i bez zacięć. Zakres ruchu pedału
przyśpieszenia powinien umożliwiać pełne wychylenie dźwigni regulatora obrotów, który powinien
działać płynnie, bez zacięć i oporów i nie dopuszczać do przekraczania maksymalnych obrotów.
3. Silnik w całym zakresie obrotów nie powinien wykazywać nadmiernych drgań, hałaśliwości i
stuków odbiegających od przyjętych jako normalne dla tego typu silników.
Dopuszcza się drgania na obrotach biegu jałowego i wywołane nierównomiernością pracy
aparatury wtryskowej.
4. Zatrzymanie silnika powinno nastąpić włącznikiem na tablicy wskaźników.
331
5. Dawkowanie i spalanie paliwa powinno być prawidłowe, bez dymienia.
6. Wskaźniki na tablicy wskaźników powinny wskazywać następujące wartości w okresie
eksploatacji :
- ciśnienie oleju w granicach 0,2...0,6 MPa ( 2...6 kG/cm²)
- temperatura wody w granicach 343 K...373K ( 70...100°C)
- ciśnienie powietrza w granicach 0,62...0,735 MPa (6,2...7,35 kG/cm²)
- amperomierz powinien wskazywać ładowanie
7. Po zakończeniu badań należy sprawdzić, czy do miski oleju nie przedostaje się płyn z układu
chłodzenia. W tym celu należy samochód pozostawić bez ruchu na okres ok. 12 godzin. Po tym
okresie należy odkręcić korek spustu i spuścić nieco oleju. Jeżeli razem z olejem wypłynie woda
zebrana na dnie miski, będzie to oznaczać przedostawanie się wody do miski oleju.
1. Sprzęgło powinno włączać się płynnie i umożliwić pewne i elastyczne łączenia silnika bez nagłych
szarpnięć. Powinno być wyczuwalne działanie hydraulicznego wspomagania.
2. Przełączenie biegów w skrzynce biegów i skrzynce rozdzielczej nie powinno powodować
zgrzytów, a koła przesuwne powinny zazębiać się łatwo. Mechanizmy włączające poszczególne
zazębienia powinny działać lekko, bez zacięć i z wyraźnym położeniem włączenia. W czasie biegu
luzem nie powinny występować stuki. Niedopuszczalne jest samoczynne włączenie się lub
wyłączenie mechanizmów.
3. Mechanizmy blokujące mostu środkowego i tylnego winny działać sprawnie i bez zacięć.
4. Układ kierowniczy w czasie jazdy przy pełnym skręcie i w prawo powinien działać lekko i bez
zacięć.
Układ wspomagania mechanizmu kierowniczego pracuje właściwie, jeżeli podczas postoju
samochodu z uruchomionym silnikiem na powierzchni twardej, równej, suchej i czystej można
wykonać bez nadmiernego wysiłku pełny skręt kołem kierowniczym w lewo i w prawo.
5. Amortyzatory w czasie jazdy samochodu po odcinku przeszkód terenowych lub nierównej
nawierzchni powinny wykazywać funkcjonalne działanie.
6. Układ hamulcowy powinien być napełniony płynem hamulcowym i odpowietrzony. Poziom płynu
powinien znajdować się w granicach oznaczeń „min” i „max” znajdujących się na zbiorniku.
Hamulce powinny działać pewnie po naciśnięciu pedału, z wyczuwalnym wspomaganiem przez
układ pneumatyczny.
Regulator ciśnienia w powietrznym układzie nadciśnieniowym hamulca powinien :
2
- łączyć sprężarkę z atmosferą przy ciśnieniu 0,72 +0,03 +0,3
-0,07 Mpa (7,2 -0,2 kG/cm ),
2
- łączyć sprężarkę ze zbiornikiem przy ciśnieniu 0,62-0,03 Mpa (6,5–0,3 kG/cm ).
Bębny hamulcowe przy zwolnionych hamulcach nie powinny w czasie jazdy nagrzewać się.
7. Luz pomiędzy wkładkami ciernymi a tarczą hamulca postojowego (ręcznego powinien wynosić
1 -+0,3
0,2 mm) i nie może powodować nagrzewania się hamulca w czasie jazdy samochodu. Okładziny
cierne powinny być czyste, niedopuszczalne jest zatłuszczenie okładzin.
8. Zbiorniki paliwa powinny być szczelne i czyste.
Przemieszczanie się zbiorników w czasie jazdy jest niedopuszczalne. Wlew paliwa powinien być
po zamknięciu szczelny. Połączenie przewodów powinno być szczelne i nie wykazywać żadnych
przecieków. Niedopuszczalne jest ocieranie się przewodów, a także samoczynne otwieranie się i
spadanie korka wlewu paliwa podczas jazdy samochodu.
9. Lina wciągarki nie powinna mieć żadnych uszkodzeń. Po nawinięciu na bęben lina powinna być
ułożona równomiernie. Niedopuszczalne jest samoczynne włączanie się hamulca wciągarki przy
włączonym jej napędzie. Włączenie hamulca przy odłączonym napędzie mechanizmu wciągarki z
przystawką skrzyni rozdzielczej powinno spowodować zahamowanie mechanizmu wciągarki
obciążonego siłą na linie nie przekraczającej 6000 kG. Maksymalna siła w linie wciągarki powinna
wynosić 5,4...6 kN (5400...6000 kG), a wytrzymałość liny i urządzenia zabezpieczające przed
przeciążeniem muszą to gwarantować.
10. Instalacja elektryczna samochodu powinna działać sprawnie. Alternator powinien ładować
akumulatory podczas jazdy samochodu na biegu bezpośrednim w zakresie szybkości od około 8,3
m/s (30km/h) do szybkości maksymalnej przy zapalonych światłach głównych i włączonych
wycieraczce.
Akumulatory powinny być w stanie naładowanym zgodnie z instrukcją fabryczną. Zaciski
akumulatorów powinny być pokryte warstwą wazeliny technicznej.
Kierunkowskazy migowe powinny działać przy każdym ich włączeniu. Częstotliwość światła
powinna wynosić 90±30 przerw na minutę. Światło „stop” powinno zapalać się przy naciśnięciu
pedału hamulca i gasnąć po zwolnieniu pedału hamulca.
332
11. Lampy przednie samochodu nieobciążonego ustawionego na płaszczyźnie poziomej w odległości
10 m. I prostopadłe do tablicy kontrolnej powinny być tak ustawione, aby wiązki świateł szosowych
rzucone na tablicę znalazły się w 10 cm poniżej i 20 cm szerzej od osi umiejscowienia reflektorów
w samochodzie.
12. Wszystkie wskaźniki, lampki kontrolne, przełączniki tablicy wskaźników powinny wykazywać
prawidłowe działanie przy każdorazowym ich włączeniu. Wycieraczki po uruchomieniu wycieraczki
powinny na całej długości przylegać i ścierać mokrą szybę po kilku wychyleniach, bez skoków i
zacięć oraz pozostawiania rys. Sygnał dźwiękowy powinien wydawać głos czysty i donośny.
Wyłącznik główny akumulatorów powinien działać pewnie i bez zacięć. Samoczynne
przełączanie się wyłącznika jest niedopuszczalne.
13. Wszystkie pozostałe urządzenia elektryczne po włączeniu powinny wykazywać prawidłowe
działanie. Zwisy przewodów elektrycznych oraz ich ocieranie o ostre krawędzie są
niedopuszczalne.
14. Resory i amortyzatory powinny działać płynnie, bez zacięć.
15. Uchwyty sprzętu specjalnego i pomocniczego powinny w sposób trwały i pewny utrzymywać
zamocowane w nich przedmioty, pewnie zamykać się i lekko otwierać i uniemożliwiać wypadanie
mocowanego sprzętu podczas jazdy samochodu.
Jeżeli badania odbiorcze po naprawie głównej zakończyły się we wszystkich punktach pomyślnie,
samochód może być dopuszczony do ponownej eksploatacji.
333
