2. Winding
2.2 Classification of Winding Principles

Primarily there are two types of winding principles as given below.

Drum­driven or random winders
Spindle­driven or precision winders

In drum­driven wider, the package is driven by a cylinder by surface or frictional contact as shown in Figure 2.5.  Traverse  of
yarn is given either by the grooves cut on the drum as shown at the bottom of Figure 2.5 or by a reciprocating guide. In case
of grooved drum, the drum performs the dual functions of rotating the package by surface contact and performing the traverse
(Figure 2.6a).  However,  when  plain  drums  are  used,  it  just  rotates  the  package  and  traverse  is  performed  by  reciprocating
guide (Figure 2.6b).

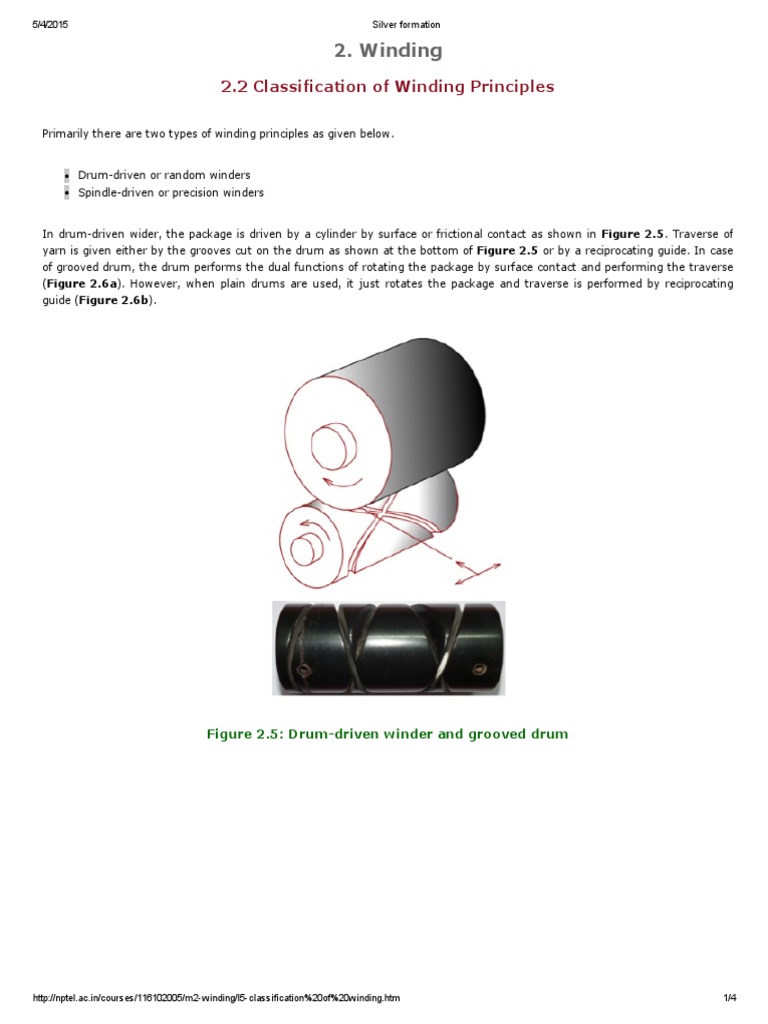

Figure 2.5: Drum­driven winder and grooved drum

http://nptel.ac.in/courses/116102005/m2­winding/l5­classification%20of%20winding.htm 1/4
5/4/2015 Silver formation

Figure 2.6: Types of drum­driven winder (a: grooved drum, b: plain drum)

In spindle­driven winder, the package is mounted on a spindle which is driven positively by a gear system. If the r.p.m. of the
spindle  is  constant  then  the  surface  speed  of  the  package  will  increase  with  the  increase  in  package  diameter.  Therefore,
principle wise there could be two types of spindle­driven winders (Figure 2.7).

Constant r.p.m. spindle winders
Variable r.p.m. spindle winders

In  case  of  the  latter,  the  spindle  r.p.m.  is  reduced  with  the  increase  in  package  diameter  in  such  a  manner  that  the  winding
speed remains constant.

Spindle­driven winders are also known as precision winders as a precise ratio is maintained between the r.p.m. of spindle and
r.p.m. of traversing mechanism. This leads to maintaining a precise distance between adjacent coils, termed Gain of Wind. The
precision winders thus permit precise laying of coils on package and hence its name . Precision winders ensure a constant value
of traverse ratio during package building. Precision winders are preferred for winding delicate yarns as the package is not rotated
by  the  surface  contact  and  therefore  the  possibility  of  yarn  damage  due  to  abrasion  is  lower  as  compacted  to  that  of  surface
driven winders

Figure 2.7: Spindle­driven winders
http://nptel.ac.in/courses/116102005/m2­winding/l5­classification%20of%20winding.htm 2/4
5/4/2015 Silver formation

Drum­driven Winders

Let us consider that the diameters of the driving drum and package are D and d respectively (Figure 2.8). The r.p.m. of drum
and package are N and n respectively. D is constant whereas d increases with time due to the building of the package (formation
of layers of coils). If there is no slippage between the drum and the package then the surface speed of drum and package will
always be same. So, N×D = n×d. The drum r.p.m. N is constant as it getting drive from gear systems and thus n reduces with
time.

Figure 2.8: Principles of drum­driven winder

As the drum r.p.m. N is constant, for drum­driven winder, traverse speed and surface speed are also constant. Therefore it gives
constant angle of wind and winding speed.

Let, L is the length of the drum and package.

So, in drum­driven winder, angle of wind remains constant with the increase in package diameter.

Now, if the package r.p.m. is n, same (n) number of coils (wind) will be laid on the package in every minute. Because, one
revolution of package creates one coil or wind on the package.

http://nptel.ac.in/courses/116102005/m2­winding/l5­classification%20of%20winding.htm 3/4
5/4/2015 Silver formation

So, in drum­driven winder, traverse ratio reduces with the increase in package diameter.

As S and D are constant for a given drum, the traverse ratio decreases as the package diameter (d) increases (Figure 2.9). This
leads to a ‘patterning’ problem in case of drum­driven winder.

Figure 2.9: Package diameter vs traverse/ wind ratio

It is evident from the above expression that the winding speed remains constant during package building in case
of drum­driven winder.
