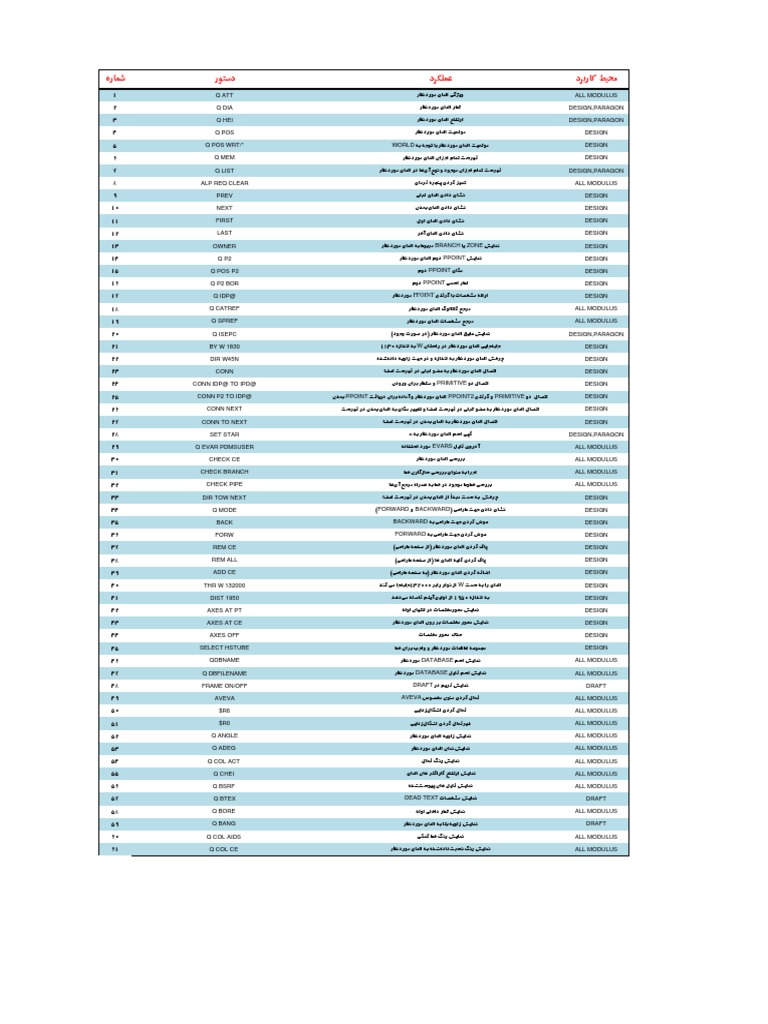

‫ﺷﻤﺎره‬ ‫دﺳﺘﻮر‬ ‫ﻋﻤﻠﻜﺮد‬ ‫ﻣﺤﻴﻂ ﻛﺎرﺑﺮد‬

‫‪1‬‬ ‫‪Q ATT‬‬ ‫وﻳﮋﮔﻲ اﻟﻤﺎن ﻣﻮرد ﻧﻈﺮ‬ ‫‪ALL MODULUS‬‬

‫‪2‬‬ ‫‪Q DIA‬‬ ‫ﻗﻄﺮ اﻟﻤﺎن ﻣﻮرد ﻧﻈﺮ‬ ‫‪DESIGN,PARAGON‬‬
‫‪3‬‬ ‫‪Q HEI‬‬ ‫ارﺗﻔﺎع اﻟﻤﺎن ﻣﻮرد ﻧﻈﺮ‬ ‫‪DESIGN,PARAGON‬‬
‫‪4‬‬ ‫‪Q POS‬‬ ‫ﻣﻮﻗﻌﻴﺖ اﻟﻤﺎن ﻣﻮرد ﻧﻈﺮ‬ ‫‪DESIGN‬‬
‫‪5‬‬ ‫*‪Q POS WRT/‬‬ ‫ﻣﻮﻗﻌﻴﺖ اﻟﻤﺎن ﻣﻮرد ﻧﻈﺮ ﺑﺎ ﺗﻮﺟﻪ ﺑﻪ ‪WORLD‬‬ ‫‪DESIGN‬‬
‫‪6‬‬ ‫‪Q MEM‬‬ ‫ﻓﻬﺮﺳﺖ ﺗﻤﺎم اﺟﺰاي اﻟﻤﺎن ﻣﻮرد ﻧﻈﺮ‬ ‫‪DESIGN‬‬
‫‪7‬‬ ‫‪Q LIST‬‬ ‫ﻓﻬﺮﺳﺖ ﺗﻤﺎم اﺟﺰاي ﻣﻮﺟﻮد و ﻧﻮع آنﻫﺎ در اﻟﻤﺎن ﻣﻮرد ﻧﻈﺮ‬ ‫‪DESIGN,PARAGON‬‬
‫‪8‬‬ ‫‪ALP REQ CLEAR‬‬ ‫ﺗﻤﻴﺰ ﻛﺮدن ﭘﻨﺠﺮه ﻓﺮﻣﺎن‬ ‫‪ALL MODULUS‬‬
‫‪9‬‬ ‫‪PREV‬‬ ‫ﻧﺸﺎن دادن اﻟﻤﺎن ﻗﺒﻠﻲ‬ ‫‪DESIGN‬‬
‫‪10‬‬ ‫‪NEXT‬‬ ‫ﻧﺸﺎن دادن اﻟﻤﺎن ﺑﻌﺪي‬ ‫‪DESIGN‬‬
‫‪11‬‬ ‫‪FIRST‬‬ ‫ﻧﺸﺎن دادن اﻟﻤﺎن اول‬ ‫‪DESIGN‬‬
‫‪12‬‬ ‫‪LAST‬‬ ‫ﻧﺸﺎن دادن اﻟﻤﺎن آﺧﺮ‬ ‫‪DESIGN‬‬
‫‪13‬‬ ‫‪OWNER‬‬ ‫ﻧﻤﺎﻳﺶ ‪ ZONE‬ﻳﺎ ‪ BRANCH‬ﻣﺮﺑﻮط ﺑﻪ اﻟﻤﺎن ﻣﻮرد ﻧﻈﺮ‬ ‫‪DESIGN‬‬
‫‪14‬‬ ‫‪Q P2‬‬ ‫ﻧﻤﺎﻳﺶ ‪ PPOINT‬دوم اﻟﻤﺎن ﻣﻮرد ﻧﻈﺮ‬ ‫‪DESIGN‬‬
‫‪15‬‬ ‫‪Q POS P2‬‬ ‫ﻣﻜﺎن ‪ PPOINT‬دوم‬ ‫‪DESIGN‬‬
‫‪16‬‬ ‫‪Q P2 BOR‬‬ ‫ﻗﻄﺮ اﺳﻤﻲ ‪ PPOINT‬دوم‬ ‫‪DESIGN‬‬
‫‪17‬‬ ‫@‪Q IDP‬‬ ‫اراﺋﻪ ﻣﺸﺨﺼﺎت ﺑﺎ ﮔﺮﻓﺘﻦ ‪ PPOINT‬ﻣﻮرد ﻧﻈﺮ‬ ‫‪DESIGN‬‬
‫‪18‬‬ ‫‪Q CATREF‬‬ ‫ﻣﺮﺟﻊ ﻛﺎﺗﺎﻟﻮگ اﻟﻤﺎن ﻣﻮرد ﻧﻈﺮ‬ ‫‪ALL MODULUS‬‬
‫‪19‬‬ ‫‪Q SPREF‬‬ ‫ﻣﺮﺟﻊ ﻣﺸﺨﺼﺎت اﻟﻤﺎن ﻣﻮرد ﻧﻈﺮ‬ ‫‪ALL MODULUS‬‬
‫‪20‬‬ ‫‪Q ISEPC‬‬ ‫ﻧﻤﺎﻳﺶ ﻋﺎﻳﻖ اﻟﻤﺎن ﻣﻮرد ﻧﻈﺮ )در ﺻﻮرت وﺟﻮد(‬ ‫‪DESIGN,PARAGON‬‬
‫‪21‬‬ ‫‪BY W 1830‬‬ ‫ﺟﺎﺑﻪﺟﺎﻳﻲ اﻟﻤﺎن ﻣﻮرد ﻧﻈﺮ در راﺳﺘﺎي ‪ W‬ﺑﻪ اﻧﺪازه ‪1830‬‬ ‫‪DESIGN‬‬
‫‪22‬‬ ‫‪DIR W45N‬‬ ‫ﭼﺮﺧﺶ اﻟﻤﺎن ﻣﻮرد ﻧﻈﺮ ﺑﻪ اﻧﺪازه و در ﺟﻬﺖ زاوﻳﻪ دادهﺷﺪه‬ ‫‪DESIGN‬‬
‫‪23‬‬ ‫‪CONN‬‬ ‫اﺗﺼﺎل اﻟﻤﺎن ﻣﻮرد ﻧﻈﺮ ﺑﻪ ﻋﻀﻮ ﻗﺒﻠﻲ در ﻓﻬﺮﺳﺖ اﻋﻀﺎ‬ ‫‪DESIGN‬‬
‫‪24‬‬ ‫@‪CONN IDP@ TO IPD‬‬ ‫اﺗﺼﺎل دو ‪ PRIMITIVE‬و ﻣﻨﺘﻈﺮ ﺑﺮاي ورودي‬ ‫‪DESIGN‬‬
‫‪25‬‬ ‫@‪CONN P2 TO IDP‬‬ ‫اﺗﺼﺎل دو ‪ PRIMITIVE‬و ﮔﺮﻓﺘﻦ ‪ PPOINT2‬اﻟﻤﺎن ﻣﻮرد ﻧﻈﺮ و آﻣﺎده ﺑﺮاي درﻳﺎﻓﺖ ‪ PPOINT‬ﺑﻌﺪي‬ ‫‪DESIGN‬‬
‫‪26‬‬ ‫‪CONN NEXT‬‬ ‫اﺗﺼﺎل اﻟﻤﺎن ﻣﻮرد ﻧﻈﺮ ﺑﻪ ﻋﻀﻮ ﻗﺒﻠﻲ در ﻓﻬﺮﺳﺖ اﻋﻀﺎ و ﺗﻐﻴﻴﺮ ﻣﻜﺎن ﺑﻪ اﻟﻤﺎن ﺑﻌﺪي در ﻓﻬﺮﺳﺖ‬ ‫‪DESIGN‬‬
‫‪27‬‬ ‫‪CONN TO NEXT‬‬ ‫اﺗﺼﺎل اﻟﻤﺎن ﻣﻮرد ﻧﻈﺮ ﺑﻪ اﻟﻤﺎن ﺑﻌﺪي در ﻓﻬﺮﺳﺖ اﻋﻀﺎ‬ ‫‪DESIGN‬‬
‫‪28‬‬ ‫‪SET STAR‬‬ ‫ﻛﭙﻲ اﺳﻢ اﻟﻤﺎن ﻣﻮرد ﻧﻈﺮ ﺑﻪ *‬ ‫‪DESIGN,PARAGON‬‬
‫‪29‬‬ ‫‪Q EVAR PDMSUSER‬‬ ‫آدرس ﻓﺎﻳﻞ ‪ EVARS‬ﻣﻮرد اﺳﺘﻔﺎده‬ ‫‪ALL MODULUS‬‬
‫‪30‬‬ ‫‪CHECK CE‬‬ ‫ﺑﺮرﺳﻲ اﻟﻤﺎن ﻣﻮرد ﻧﻈﺮ‬ ‫‪ALL MODULUS‬‬
‫‪31‬‬ ‫‪CHECK BRANCH‬‬ ‫اﺟﺮا ﺑﻪ ﻋﻨﻮان ﺑﺮرﺳﻲ ﺳﺎزﮔﺎري ﺧﻂ‬ ‫‪ALL MODULUS‬‬
‫‪32‬‬ ‫‪CHECK PIPE‬‬ ‫ﺑﺮرﺳﻲ ﺧﻄﻮط ﻣﻮﺟﻮد در ﺧﻂ ﺑﻪ ﻫﻤﺮاه ﻣﺮﺟﻊ آنﻫﺎ‬ ‫‪ALL MODULUS‬‬
‫‪33‬‬ ‫‪DIR TOW NEXT‬‬ ‫ﭼﺮﺧﺶ ﺑﻪ ﺳﻤﺖ ﻣﺒﺪأ از اﻟﻤﺎن ﺑﻌﺪي در ﻓﻬﺮﺳﺖ اﻋﻀﺎ‬ ‫‪DESIGN‬‬
‫‪34‬‬ ‫‪Q MODE‬‬ ‫ﻧﺸﺎن دادن ﺟﻬﺖ ﻃﺮاﺣﻲ )‪ BACKWARD‬و ‪(FORWARD‬‬ ‫‪DESIGN‬‬
‫‪35‬‬ ‫‪BACK‬‬ ‫ﻋﻮض ﻛﺮدن ﺟﻬﺖ ﻃﺮاﺣﻲ ﺑﻪ ‪BACKWARD‬‬ ‫‪DESIGN‬‬
‫‪36‬‬ ‫‪FORW‬‬ ‫ﻋﻮض ﻛﺮدن ﺟﻬﺖ ﻃﺮاﺣﻲ ﺑﻪ ‪FORWARD‬‬ ‫‪DESIGN‬‬
‫‪37‬‬ ‫‪REM CE‬‬ ‫ﭘﺎك ﻛﺮدن اﻟﻤﺎن ﻣﻮرد ﻧﻈﺮ )از ﺻﻔﺤﻪ ﻃﺮاﺣﻲ(‬ ‫‪DESIGN‬‬
‫‪38‬‬ ‫‪REM ALL‬‬ ‫ﭘﺎك ﻛﺮدن ﻛﻠﻴﻪ اﻟﻤﺎن ﻫﺎ )از ﺻﻔﺤﻪ ﻃﺮاﺣﻲ(‬ ‫‪DESIGN‬‬
‫‪39‬‬ ‫‪ADD CE‬‬ ‫اﺿﺎﻓﻪ ﻛﺮدن اﻟﻤﺎن ﻣﻮرد ﻧﻈﺮ )ﺑﻪ ﺻﻔﺤﻪ ﻃﺮاﺣﻲ(‬ ‫‪DESIGN‬‬
‫‪40‬‬ ‫‪THR W 132000‬‬ ‫اﻟﻤﺎن را ﺑﻪ ﺳﻤﺖ ‪ W‬از ﻧﻮار راﺑﺮ ‪132000‬ﺟﺎﺑﻪﺟﺎ ﻣﻲ ﻛﻨﺪ‬ ‫‪DESIGN‬‬
‫‪41‬‬ ‫‪DIST 1950‬‬ ‫ﺑﻪ اﻧﺪازه ‪ 1950‬از اوﻟﻴﻦ آﻳﺘﻢ ﻓﺎﺻﻠﻪ ﻣﻲدﻫﺪ‬ ‫‪DESIGN‬‬
‫‪42‬‬ ‫‪AXES AT PT‬‬ ‫ﻧﻤﺎﻳﺶ ﻣﺤﻮرﻣﺨﺘﺼﺎت در اﻧﺘﻬﺎي ﻟﻮﻟﻪ‬ ‫‪DESIGN‬‬
‫‪43‬‬ ‫‪AXES AT CE‬‬ ‫ﻧﻤﺎﻳﺶ ﻣﺤﻮر ﻣﺨﺘﺼﺎت ﺑﺮ روي اﻟﻤﺎن ﻣﻮرد ﻧﻈﺮ‬ ‫‪DESIGN‬‬
‫‪44‬‬ ‫‪AXES OFF‬‬ ‫ﺣﺬف ﻣﺤﻮر ﻣﺨﺘﺼﺎت‬ ‫‪DESIGN‬‬
‫‪45‬‬ ‫‪SELECT HSTUBE‬‬ ‫ﻣﺠﻤﻮﻋﻪ اﻃﻼﻋﺎت ﻣﻮرد ﻧﻈﺮ و واﺟﺐ ﺑﺮاي ﺧﻂ‬ ‫‪DESIGN‬‬
‫‪46‬‬ ‫‪QDBNAME‬‬ ‫ﻧﻤﺎﻳﺶ اﺳﻢ ‪ DATABASE‬ﻣﻮرد ﻧﻈﺮ‬ ‫‪ALL MODULUS‬‬
‫‪47‬‬ ‫‪Q DBFILENAME‬‬ ‫ﻧﻤﺎﻳﺶ اﺳﻢ ﻓﺎﻳﻞ ‪ DATABASE‬ﻣﻮرد ﻧﻈﺮ‬ ‫‪ALL MODULUS‬‬
‫‪48‬‬ ‫‪FRAME ON/OFF‬‬ ‫ﻧﻤﺎﻳﺶ ﻓﺮﻳﻢ در ‪DRAFT‬‬ ‫‪DRAFT‬‬
‫‪49‬‬ ‫‪AVEVA‬‬ ‫ﻓﻌﺎل ﻛﺮدن ﻣﻨﻮي ﻣﺨﺼﻮص ‪AVEVA‬‬ ‫‪ALL MODULUS‬‬
‫‪50‬‬ ‫‪$R6‬‬ ‫ﻓﻌﺎل ﻛﺮدن اﺷﻜﺎلزداﻳﻲ‬ ‫‪ALL MODULUS‬‬
‫‪51‬‬ ‫‪$R0‬‬ ‫ﻏﻴﺮﻓﻌﺎل ﻛﺮدن اﺷﻜﺎلزداﻳﻲ‬ ‫‪ALL MODULUS‬‬
‫‪52‬‬ ‫‪Q ANGLE‬‬ ‫ﻧﻤﺎﻳﺶ زاوﻳﻪ اﻟﻤﺎن ﻣﻮرد ﻧﻈﺮ‬ ‫‪ALL MODULUS‬‬
‫‪53‬‬ ‫‪Q ADEG‬‬ ‫ﻧﻤﺎﻳﺶ ﻧﻤﺎي اﻟﻤﺎن ﻣﻮرد ﻧﻈﺮ‬ ‫‪ALL MODULUS‬‬
‫‪54‬‬ ‫‪Q COL ACT‬‬ ‫ﻧﻤﺎﻳﺶ رﻧﮓ ﻓﻌﺎل‬ ‫‪ALL MODULUS‬‬
‫‪55‬‬ ‫‪Q CHEI‬‬ ‫ﻧﻤﺎﻳﺶ ارﺗﻔﺎع ﻛﺎراﻛﺘﺮ ﻫﺎي اﻟﻤﺎن‬ ‫‪ALL MODULUS‬‬
‫‪56‬‬ ‫‪Q BSRF‬‬ ‫ﻧﻤﺎﻳﺶ ﻓﺎﻳﻞ ﻫﺎي ﭘﻴﻮﺳﺖﺷﺪه‬ ‫‪ALL MODULUS‬‬
‫‪57‬‬ ‫‪Q BTEX‬‬ ‫ﻧﻤﺎﻳﺶ ﻣﺸﺨﺼﺎت ‪DEAD TEXT‬‬ ‫‪DRAFT‬‬
‫‪58‬‬ ‫‪Q BORE‬‬ ‫ﻧﻤﺎﻳﺶ ﻗﻄﺮ داﺧﻠﻲ ﻟﻮﻟﻪ‬ ‫‪ALL MODULUS‬‬
‫‪59‬‬ ‫‪Q BANG‬‬ ‫ﻧﻤﺎﻳﺶ زاوﻳﻪ ﺑﺘﺎ ﺑﻪ اﻟﻤﺎن ﻣﻮرد ﻧﻈﺮ‬ ‫‪DRAFT‬‬
‫‪60‬‬ ‫‪Q COL AIDS‬‬ ‫ﻧﻤﺎﻳﺶ رﻧﮓ ﺧﻂ ﻛﻤﻜﻲ‬ ‫‪ALL MODULUS‬‬
‫‪61‬‬ ‫‪Q COL CE‬‬ ‫ﻧﻤﺎﻳﺶ رﻧﮓ ﻧﺴﺒﺖدادهﺷﺪه ﺑﻪ اﻟﻤﺎن ﻣﻮرد ﻧﻈﺮ‬ ‫‪ALL MODULUS‬‬
‫ﺷﻤﺎره‬ ‫دﺳﺘﻮر‬ ‫ﻋﻤﻠﻜﺮد‬ ‫ﻣﺤﻴﻂ ﻛﺎرﺑﺮد‬
‫‪62‬‬ ‫‪Q COL VIS‬‬ ‫ﻧﻤﺎﻳﺶ رﻧﮓ ﻓﻌﺎل ﻗﺎﺑﻞ ﻣﺸﺎﻫﺪه‬ ‫‪ALL MODULUS‬‬
‫‪63‬‬ ‫)‪Q COL 4 (ETC‬‬ ‫رﻧﮓ ﻧﺴﺒﺖ داده را ﻣﻲدﻫﺪ )ﺑﺮاي ﻣﺜﺎل ‪ 4‬ﺷﻤﺎره رﻧﮓ زرد اﺳﺖ(‬ ‫‪ALL MODULUS‬‬
‫‪64‬‬ ‫‪Q CREF‬‬ ‫دادن ﻣﺮﺟﻊ اﺗﺼﺎل ﺧﻮاﺳﺘﻪﺷﺪه‬ ‫‪ALL MODULUS‬‬
‫‪65‬‬ ‫‪Q CUTL‬‬ ‫ﻧﻤﺎﻳﺶ ﻃﻮل ﺑﺮش اﻟﻤﺎن ﻣﻮرد ﻧﻈﺮ‬ ‫‪ALL MODULUS‬‬
‫‪66‬‬ ‫‪Q DDNAME‬‬ ‫ﻧﻤﺎﻳﺶ ﻧﺎم اﺑﻌﺎد ‪OWNER‬‬ ‫‪ALL MODULUS‬‬
‫‪67‬‬ ‫‪Q DER LEN‬‬ ‫ﻧﻤﺎﻳﺶ ﻃﻮل دﻗﻴﻖ اﻟﻤﺎن ﻣﻮرد ﻧﻈﺮ‬ ‫‪ALL MODULUS‬‬
‫‪68‬‬ ‫‪Q DER ORI‬‬ ‫ﻧﻤﺎﻳﺶ ﺟﻬﺖ اﻟﻤﺎن ﻣﻮرد ﻧﻈﺮ‬ ‫‪ALL MODULUS‬‬
‫‪69‬‬ ‫‪Q DESC‬‬ ‫ﻧﻤﺎﻳﺶ ﺗﻮﺿﻴﺤﺎت اﻟﻤﺎن ﻣﻮرد ﻧﻈﺮ‬ ‫‪ALL MODULUS‬‬
‫‪70‬‬ ‫‪Q DESP‬‬ ‫ﻧﻤﺎﻳﺶ اﻟﻤﺎن ﻣﻮرد ﻧﻈﺮ ‪DESPARAMETER‬‬ ‫‪ALL MODULUS‬‬
‫‪71‬‬ ‫‪Q DIR‬‬ ‫ﻧﻤﺎﻳﺶ ﺟﻬﺖ ﻧﻤﺎي اﻟﻤﺎن ﻣﻮرد ﻧﻈﺮ )ﺑﺮاي ﻣﺜﺎل‪(N:‬‬ ‫‪ALL MODULUS‬‬
‫‪72‬‬ ‫‪Q DISPLAY‬‬ ‫ﻣﺸﺨﺺ ﻛﺮدن ﺳﻄﺢ ﺗﻮﻟﺮاﻧﺲ و ﻧﻤﺎﻳﺶ اﻟﻤﺎن‬ ‫‪ALL MODULUS‬‬
‫‪73‬‬ ‫‪Q DMTXT‬‬ ‫ﻧﻤﺎﻳﺶ ﻣﻴﺰان ﺗﻴﺮﮔﻲ ﻣﺘﻦ‬ ‫‪ALL MODULUS‬‬
‫‪74‬‬ ‫‪Q DNST‬‬ ‫ﻧﻤﺎﻳﺶ ﻣﻴﺰان ﺗﺮاﻛﻢ ﺟﺴﻢ‬ ‫‪ALL MODULUS‬‬
‫‪75‬‬ ‫‪Q DRNE‬‬ ‫ﻧﻤﺎﻳﺶ اﻧﺘﻬﺎي ﻣﺴﻴﺮ ﺑﺮﺷﻲ ﺳﻄﺢ‬ ‫‪ALL MODULUS‬‬
‫‪76‬‬ ‫‪Q DRNS‬‬ ‫ﻧﻤﺎﻳﺶ اﺑﺘﺪاي ﻣﺴﻴﺮ ﺑﺮﺷﻲ ﺳﻄﺢ‬ ‫‪ALL MODULUS‬‬
‫‪77‬‬ ‫‪Q TYPE‬‬ ‫ﻣﺸﺨﺺ ﻛﺮدن ﻧﻮع اﻟﻤﺎن ﻣﻮرد ﻧﻈﺮ )ﺑﺮاي ﻣﺜﺎل‪(SCTN :‬‬ ‫‪ALL MODULUS‬‬
‫‪78‬‬ ‫‪Q E GIVES‬‬ ‫ﻧﻤﺎﻳﺶ ﻣﺨﺘﺼﺎت اﻟﻤﺎن را در راﺳﺘﺎي ﺷﺮق‬ ‫‪ALL MODULUS‬‬
‫‪79‬‬ ‫‪Q ELEM‬‬ ‫ﻣﺸﺨﺺ ﻛﺮدن ﻧﺎم اﻟﻤﺎن ﻣﻮرد ﻧﻈﺮ‬ ‫‪ALL MODULUS‬‬
‫‪80‬‬ ‫‪ROT THR IDPL@ BY90‬‬ ‫ﭼﺮﺧﺶ اﻟﻤﺎن ﻣﻮرد ﻧﻈﺮ ﻧﺴﺒﺖ ﺑﻪ ﻣﻮﻗﻌﻴﺖ ﻣﻜﺎﻧﻲ ﻫﺮ ‪ PLINE‬آن ﺑﻪ اﻧﺪازه ‪90‬درﺟﻪ‬ ‫‪DRAFT‬‬
‫‪81‬‬ ‫‪ROT ABO IDP@ BY 90‬‬ ‫ﭼﺮﺧﺶ اﻟﻤﺎن ﻣﻮرد ﻧﻈﺮ ﻧﺴﺒﺖ ﺑﻪ ﻣﻮﻗﻌﻴﺖ ﻣﻜﺎﻧﻲ ‪ PPOINT‬آن ﺑﻪ اﻧﺪازه ‪90‬درﺟﻪ‬ ‫‪DRAFT‬‬
‫‪82‬‬ ‫‪Q APOF‬‬ ‫ﻧﻤﺎﻳﺶ ﻣﻮﻗﻌﻴﺖ ﻓﺴﺦ ﻛﻨﻨﺪه اﻟﻤﺎن ﻣﻮرد ﻧﻈﺮ‬ ‫‪DRAFT‬‬
‫‪83‬‬ ‫‪Q CPOF‬‬ ‫ﻧﻤﺎﻳﺶ ﻣﻮﻗﻌﻴﺖ ﺧﻂ رﻫﺒﺮ اﻟﻤﺎن ﻣﻮرد ﻧﻈﺮ را ﻧﻤﺎﻳﺶ‬ ‫‪DRAFT‬‬
‫‪84‬‬ ‫‪Q JUST‬‬ ‫ﻣﺸﺨﺺ ﻛﺮدن ﻧﻤﺎي اﻟﻤﺎن را )ﺑﺮاي ﻣﺜﺎل‪:‬ﭼﭗ(‬ ‫‪DRAFT‬‬
‫‪85‬‬ ‫‪Q LVIS‬‬ ‫ﻧﻤﺎﻳﺶ دﻳﺪ اﻟﻤﺎن ﻓﻌﺎل‬ ‫‪DRAFT‬‬
‫‪86‬‬ ‫‪Q PLCL‬‬ ‫ﻧﺸﺎن دادن ﻣﻮﻗﻌﻴﺖ ﺗﺎر ﺑﻮدن ﻃﺮح‬ ‫‪DRAFT‬‬
‫‪87‬‬ ‫‪Q TPEN‬‬ ‫ﻧﻤﺎﻳﺶ وﻳﮋﮔﻲ رﻧﮓ ﻣﺘﻦ‬ ‫‪DRAFT‬‬
‫‪88‬‬ ‫‪Q VRAT‬‬ ‫ﻣﺸﺨﺺ ﻛﺮدن ﻧﺴﺒﺖ ﻣﻘﻴﺎس )ﺑﺮاي ﻣﺜﺎل‪1:‬ﺑﻪ ‪(25‬‬ ‫‪DRAFT‬‬
‫‪89‬‬ ‫‪ADEG 0‬‬ ‫ﺗﻐﻴﻴﺮ اﻓﻘﻲ ﻣﺘﻦ‬ ‫‪DRAFT‬‬
‫‪90‬‬ ‫‪ADEG 45‬‬ ‫ﺗﻐﻴﻴﺮ ﻣﺘﻦ ‪ /‬ﺷﻜﻞﻫﺎي ﻫﻨﺪﺳﻲ اوﻟﻴﻪ در ‪ 45‬درﺟﻪ‬ ‫‪DRAFT‬‬
‫‪91‬‬ ‫‪ADEG 90‬‬ ‫ﺗﻐﻴﻴﺮ ﻋﻤﻮدي ﻣﺘﻦ‬ ‫‪DRAFT‬‬
‫‪92‬‬ ‫‪APOFFSET 5 -5‬‬ ‫ﺗﻐﻴﻴﺮ ﭘﺎﻳﺎن ﻣﻮﺿﻊ ‪ LTER‬ﺑﻪ ‪ X5‬و ‪Y-5‬‬ ‫‪DRAFT‬‬
‫‪93‬‬ ‫@ ‪AT‬‬ ‫ﺣﺮﻛﺖ اﻟﻤﺎن ﻣﻮرد ﻧﻈﺮ ﺑﻪ ﻣﻮﻗﻌﻴﺖ ﺟﺪﻳﺪ ﻣﻜﺎنﻧﻤﺎ‬ ‫‪DRAFT‬‬
‫‪94‬‬ ‫‪BLNK FALSE TEXT‬‬ ‫ﺣﺬف زﻳﺮﻣﻨﻄﻘﻪ ﺧﺎﻟﻲ‬ ‫‪DRAFT‬‬
‫‪95‬‬ ‫‪BLNK TRUE TEXT‬‬ ‫ﭘﻮﺷﺶ ﻫﻤﻪ ﻣﻜﺎنﻫﺎي ﺧﺎﻟﻲ‬ ‫‪DRAFT‬‬
‫‪96‬‬ ‫’‪BTEXT’A-A‬‬ ‫ﺗﻐﻴﻴﺮ ﻣﺘﻦ ﺑﻪ ‪A-A‬‬ ‫‪DRAFT‬‬
‫‪97‬‬ ‫@ ‪BY‬‬ ‫ﺗﻐﻴﻴﺮ ﻣﻮﻗﻌﻴﺖ اﻟﻤﺎن ﻣﻮرد ﻧﻈﺮ از ﻣﻜﺎﻧﻲ ﺑﻪ ﻣﻜﺎن دﻳﮕﺮ‬ ‫‪DRAFT‬‬
‫‪98‬‬ ‫‪BY X100‬‬ ‫‪100‬ﻣﻴﻠﻲ ﻣﺘﺮ ﺣﺮﻛﺖ ﺑﻪ ﻃﺮف ﺷﺮق‬ ‫‪DRAFT‬‬
‫‪99‬‬ ‫‪BY Y100‬‬ ‫‪100‬ﻣﻴﻠﻲ ﻣﺘﺮ ﺣﺮﻛﺖ ﺑﻪ ﻃﺮف ﺷﻤﺎل‬ ‫‪DRAFT‬‬
‫‪100‬‬ ‫‪CPOFFSET 5 -5‬‬ ‫ﺗﻐﻴﻴﺮ ﻣﻮﻗﻌﻴﺖ ﺧﻂ رﻫﺒﺮ اﻟﻤﺎن ﻣﻮرد ﻧﻈﺮ ﺑﻪ ‪ X5‬و ‪Y-5‬‬ ‫‪DRAFT‬‬
‫‪101‬‬ ‫’‪DIM TEX’#100 TYP‬‬ ‫ﻣﺘﻦ ‪10‬ﻧﻮع ﺧﻮاﻧﺪه ﺷﺪه اﺳﺖ‬ ‫‪DRAFT‬‬
‫‪102‬‬ ‫@ ‪DPOS‬‬ ‫ﻣﺸﺨﺺ ﻛﺮدن ﻣﻮﻗﻌﻴﺖ ﻣﻜﺎن ‪ LDIM‬ﺑﺎ اﺷﺎرهﮔﺮ ﻣﺎوس‬ ‫‪DRAFT‬‬
‫‪103‬‬ ‫‪DTAN DEF‬‬ ‫ﺑﺎزﮔﺮداﻧﺪن ﻣﺘﻦ اﺑﻌﺎد ﺑﻪ ﭘﻴﺶ ﻓﺮض‬ ‫‪DRAFT‬‬
‫‪104‬‬ ‫‪DTAN PAR‬‬ ‫ﻣﻮازي ﻛﺮدن اﺑﻌﺎد ﻣﺘﻦ‬ ‫‪DRAFT‬‬
‫‪105‬‬ ‫‪DTAN HOR‬‬ ‫ﻧﻤﺎﻳﺶ اﺑﻌﺎد اﻓﻘﻲ ﻣﺘﻦ‬ ‫‪DRAFT‬‬
‫‪106‬‬ ‫‪DTAN STAN‬‬ ‫ﻧﻤﺎﻳﺶ اﺳﺘﺎﻧﺪارد ﻣﺘﻦ اﺑﻌﺎد‬ ‫‪DRAFT‬‬
‫‪107‬‬ ‫‪DTAN VERTICAL‬‬ ‫ﻧﻤﺎﻳﺶ اﺑﻌﺎد ﻋﻤﻮدي ﻣﺘﻦ‬ ‫‪DRAFT‬‬
‫‪108‬‬ ‫@ ‪DTOF‬‬ ‫ﻧﻤﺎﻳﺶ ﻣﺘﻦ اﺑﻌﺎد را ﺑﺎ اﺷﺎرهﮔﺮ ﻣﺎوس‬ ‫‪DRAFT‬‬
‫‪109‬‬ ‫‪DTOF 0 4‬‬ ‫اﺑﻌﺎد اﻓﺴﺖ ﻣﺘﻦ ‪Y4 X0‬‬ ‫‪DRAFT‬‬
‫‪110‬‬ ‫‪DTAN PAR DTOF 8 0‬‬ ‫ﺧﻂ ﭘﺎراﮔﺮاف ﻣﺘﻦ ﺑﺎ آﻓﺴﺖ ‪ X8‬و ‪Y0‬‬ ‫‪DRAFT‬‬
‫‪111‬‬ ‫‪NLPN OFF‬‬ ‫ﺧﺎﻣﻮش ﻛﺮدن ﺧﻂ )ﺑﻪ ﻋﻨﻮان ﻣﺜﺎل اﺑﺮ ورﺗﻜﺲ(‬ ‫‪DRAFT‬‬
‫‪112‬‬ ‫@ ‪FPT‬‬ ‫ﺣﺮﻛﺖ ‪ STRA‬از ﻳﻚ ﻧﻘﻄﻪ ﺑﺎ اﺷﺎرهﮔﺮ ﻣﺎوس‬ ‫‪DRAFT‬‬
‫‪113‬‬ ‫‪FPT BY X2 Y-2‬‬ ‫ﺣﺮﻛﺖ ‪ STRA‬ﺑﺎ ﺗﺎﻳﭗ ﻛﺮدن ﻳﻚ ﻧﻘﻄﻪ‬ ‫‪DRAFT‬‬
‫‪114‬‬ ‫‪GAP @ LETS‬‬ ‫ﻣﺸﺨﺺ ﻛﺮدن اﻧﺪازه ﮔﭗ ﺑﺎ اﺷﺎرهﮔﺮ ﻣﺎوس‬ ‫‪DRAFT‬‬
‫‪115‬‬ ‫‪GAP DELETE ALL‬‬ ‫ﭘﺎك ﻛﺮدن اﺑﻌﺎد ﺷﻜﺎف‬ ‫‪DRAFT‬‬
‫‪116‬‬ ‫‪GAP DELETE AT‬‬ ‫ﺣﺬف اﺑﻌﺎد ﺷﻜﺎف ﺑﺎ اﺷﺎرهﮔﺮ ﻣﺎوس‬ ‫‪DRAFT‬‬
‫‪117‬‬ ‫‪GBOX 5‬‬ ‫ﺗﻐﻴﻴﺮ ﻗﺎب ﻣﺘﻦ ﺑﺎ ‪ 5‬زدودﮔﻲ‬ ‫‪DRAFT‬‬
‫‪118‬‬ ‫‪INCL CIRC 1 OF NOTE‬‬ ‫ﺑﺎزﮔﺮداﻧﺪن داﻳﺮه ‪ 1‬ﺑﻪ ﻣﻘﺼﺪ ﻗﺒﻠﻲ‬ ‫‪DRAFT‬‬
‫‪119‬‬ ‫‪LEAD STRA‬‬ ‫ﺗﻐﻴﻴﺮ ﺧﻂ رﻫﺒﺮ ﺑﻪ ﺧﻂ ﻣﺴﺘﻘﻴﻢ‬ ‫‪DRAFT‬‬
‫‪120‬‬ ‫@ ‪LEAD BENT‬‬ ‫ﻧﻤﺎﻳﺶ ﻣﻜﺎن دﻳﮕﺮ ورﺗﻜﺲ ﺑﺮ ﺧﻂ رﻫﺒﺮ‬ ‫‪DRAFT‬‬
‫‪121‬‬ ‫‪LVIS FALSE‬‬ ‫ﺧﺎﻣﻮش ﻛﺮدن دﻳﺪ اﻟﻤﺎن ﻣﻮرد ﻧﻈﺮ‬ ‫‪DRAFT‬‬
‫‪122‬‬ ‫‪LVIS TRUE‬‬ ‫روﺷﻦ ﻛﺮدن دﻳﺪ اﻟﻤﺎن ﻣﻮرد ﻧﻈﺮ‬ ‫‪DRAFT‬‬
‫ﺷﻤﺎره‬ ‫دﺳﺘﻮر‬ ‫ﻋﻤﻠﻜﺮد‬ ‫ﻣﺤﻴﻂ ﻛﺎرﺑﺮد‬
‫‪123‬‬ ‫‪LLEAD FALSE‬‬ ‫ﺧﺎﻣﻮش ﻛﺮدن ﺧﻂ رﻫﺒﺮ‬ ‫‪DRAFT‬‬
‫‪124‬‬ ‫‪LLEAD TRUE‬‬ ‫روﺷﻦ ﻛﺮدن ﺧﻂ رﻫﺒﺮ‬ ‫‪DRAFT‬‬
‫‪125‬‬ ‫‪LTER OFF LINE‬‬ ‫ﺧﺎﻣﻮش ﻛﺮدن ﺧﻂ ﻓﺴﺦ ﻛﻨﻨﺪه‬ ‫‪DRAFT‬‬
‫‪126‬‬ ‫‪LTER ARR LINE‬‬ ‫ﻧﻤﺎﻳﺶ ﺧﻂ ﻓﺴﺦ ﻛﻨﻨﺪه ﺑﻪ ﺻﻮرت ﻓﻠﺶ‬ ‫‪DRAFT‬‬
‫‪127‬‬ ‫‪LTER DOT LINE‬‬ ‫ﻧﻤﺎﻳﺶ ﺧﻂ ﻓﺴﺦ ﻛﻨﻨﺪه ﺑﻪ ﺻﻮرت ﻧﻘﻄﻪ‬ ‫‪DRAFT‬‬
‫‪128‬‬ ‫‪LTER OBL LINE‬‬ ‫ﻧﻤﺎﻳﺶ ﺧﻂ ﻓﺴﺦ ﻛﻨﻨﺪه ﺑﻪ ﺻﻮرت ﺧﻂ ﺗﻴﺮه‬ ‫‪DRAFT‬‬
‫‪129‬‬ ‫@ ‪MODIFY‬‬ ‫ﻓﻌﺎل ﻛﺮدن ﺣﺎﻟﺖ ﻫﻨﺪﺳﻲ ‪SLAB/GLAB‬‬ ‫‪DRAFT‬‬
‫‪130‬‬ ‫@‪NEW CIRCLE DIAM 100 AT‬‬ ‫رﺳﻢ و ﺗﻌﻴﻴﻦ ﻣﻮﻗﻌﻴﺖ داﻳﺮه ﺑﺎ اﺳﺘﻔﺎده از اﺷﺎرهﮔﺮ ﻣﺎوس )ﻗﻄﺮ(‬ ‫‪DRAFT‬‬
‫‪131‬‬ ‫@‪NEW CIRCLE RAD 50 AT‬‬ ‫رﺳﻢ و ﺗﻌﻴﻴﻦ ﻣﻮﻗﻌﻴﺖ داﻳﺮه ﺑﺎ اﺳﺘﻔﺎده از اﺷﺎرهﮔﺮ ﻣﺎوس )ﻗﻄﺮ(‬ ‫‪DRAFT‬‬
‫‪132‬‬ ‫‪NEW GLAB COPY $V1‬‬ ‫ﻛﭙﻲ ﻛﺮدن ‪ GLAB‬ﻣﺎﻧﻨﺪ ﻣﺘﻐﻴﺮ ‪V1‬‬ ‫‪DRAFT‬‬
‫‪133‬‬ ‫@ ‪NEW GLAB COPY PREV AT‬‬ ‫ﺑﺮدن ‪ GLAB‬ﺑﻪ ﻣﻮﻗﻌﻴﺖ اﻧﺘﺨﺎبﺷﺪه‬ ‫‪DRAFT‬‬
‫‪134‬‬ ‫@‪NEW RECT XLEN40 YLEN20 ANG 45 ORIG CORNER AT‬‬ ‫رﺳﻢ و ﺗﻌﻴﻴﻦ ﻣﻮﻗﻌﻴﺖ ﻣﺴﺘﻄﻴﻞ ﺑﺎ اﺳﺘﻔﺎده از اﺷﺎرهﮔﺮ ﻣﺎوس ﻣﺴﺘﻄﻴﻞ‬ ‫‪DRAFT‬‬
‫‪135‬‬ ‫@‪NEW GLAB COPY PREV AT‬‬ ‫ﻛﭙﻲ ﻣﺘﻦ و ﻣﻮﻗﻌﻴﺖ ﺑﺎ اﺳﺘﻔﺎده از اﺷﺎرهﮔﺮ ﻣﺎوس‬ ‫‪DRAFT‬‬
‫‪136‬‬ ‫‪NEW ‘element’ COPY PREV BY X20‬‬ ‫ﻛﭙﻲ اﻟﻤﺎن ﻣﻮرد ﻧﻈﺮ ﺑﺎ آﻓﺴﺖ ﺑﻪ ﺳﻤﺖ ‪ X‬ﺑﻪ اﻧﺪازه ‪20‬‬ ‫‪DRAFT‬‬
‫‪137‬‬ ‫‪OSHT 10‬‬ ‫ﺧﺎرج ﻛﺮدن ﺧﻂ ﺗﺎر ﺑﻪ اﻧﺪازه ‪10‬ﻣﻴﻠﻲ ﻣﺘﺮ‬ ‫‪DRAFT‬‬
‫‪138‬‬ ‫@ ‪OSHT‬‬ ‫ﺧﺎرج ﻛﺮدن ﺧﻂ ﺗﺎر ﺑﺎ اﺳﺘﻔﺎده از اﺷﺎرهﮔﺮ ﻣﺎوس‬ ‫‪DRAFT‬‬
‫‪139‬‬ ‫@‪PLCL‬‬ ‫ﺗﻌﻴﻴﻦ ﻣﻮﻗﻌﻴﺖ ﺧﻂ رﻫﺒﺮ ﺑﺎ اﺳﺘﻔﺎده از اﺷﺎرهﮔﺮ ﻣﺎوس‬ ‫‪DRAFT‬‬
‫‪140‬‬ ‫@ ‪PROJ CLEAR‬‬ ‫ﺗﻨﻈﻴﻢ ﺧﻂ ﻧﻘﺸﻪ ﻛﺸﻲ‬ ‫‪DRAFT‬‬
‫‪141‬‬ ‫‪PROJ CLEAR 5‬‬ ‫ﺧﻂ ﻧﻘﺸﻪ ﻛﺸﻲ را ‪5‬ﻣﻴﻠﻲ ﻣﺘﺮ ﻣﻮﻗﻌﻴﺖ ﻣﻲ دﻫﺪ‬ ‫‪DRAFT‬‬
‫‪142‬‬ ‫’‪PROJ TEX’TYP‬‬ ‫ﺧﻮاﻧﺪن ﻣﺘﻦ ﺧﻂ ﻧﻘﺸﻪ ﻛﺸﻲ '‪'TYP‬‬ ‫‪DRAFT‬‬
‫‪143‬‬ ‫‪PTAN PAR‬‬ ‫ﻣﻮازي ﻛﺮدن ﻣﺘﻦ ﺧﻂ ﻧﻘﺸﻪ ﻛﺸﻲ‬ ‫‪DRAFT‬‬
‫‪144‬‬ ‫‪PTAN HOR‬‬ ‫اﻓﻘﻲ ﻛﺮدن ﻣﺘﻦ ﺧﻂ ﻧﻘﺸﻪ ﻛﺸﻲ‬ ‫‪DRAFT‬‬
‫‪145‬‬ ‫‪PTAN VERTICAL‬‬ ‫ﻋﻤﻮدي ﻛﺮدن ﻣﺘﻦ ﺧﻂ ﻧﻘﺸﻪ ﻛﺸﻲ‬ ‫‪DRAFT‬‬
‫‪146‬‬ ‫‪PTOF -8 0‬‬ ‫ﺗﻨﻈﻴﻢ ﻣﺘﻦ ﺧﻂ ﻧﻘﺸﻪ ﻛﺸﻲ ﺑﺎ آﻓﺴﺖ ‪ X-8‬و ‪Y0‬‬ ‫‪DRAFT‬‬
‫‪147‬‬ ‫‪RCOD LEFT‬‬ ‫ﭼﺮﺧﺎﻧﺪن ﺟﻌﺒﻪ ﻧﻤﺎﻳﺶ ﺑﻪ ﻃﺮف ﭼﭗ‬ ‫‪DRAFT‬‬
‫‪148‬‬ ‫‪REPEAT 5 BY X10‬‬ ‫ﻛﭙﻲ اﻟﻤﺎن ﻓﻌﺎل ‪ 5‬ﺑﺎر ﺑﺎ آﻓﺴﺖ ‪1‬ﻣﻴﻠﻲ ﻣﺘﺮ‬ ‫‪DRAFT‬‬
‫‪149‬‬ ‫‪SNAP ON/OFF‬‬ ‫ﺧﺎﻣﻮش‪/‬روﺷﻦ ﻛﺮدن ‪SNAP‬‬ ‫‪DRAFT‬‬
‫‪150‬‬ ‫‪SNAP ON 10‬‬ ‫دادن ﻣﺨﺘﺼﺎت ‪ X10‬و ‪ Y10‬ﺑﻪ ‪GRID‬ﻫﺎي ‪SNAP‬‬ ‫‪DRAFT‬‬
‫‪151‬‬ ‫‪SNAP ON SPACING X10 Y20‬‬ ‫دادن ﻣﺨﺘﺼﺎت ‪ X20‬و ‪ Y20‬ﺑﻪ ‪GRID‬ﻫﺎي ‪SNAP‬‬ ‫‪DRAFT‬‬
‫‪152‬‬ ‫‪TPEN 71‬‬ ‫دادن ﻣﺸﺨﺼﺎت رﻧﮕﻲ ‪ 71‬ﺑﻪ ﻣﺘﻦ‬ ‫‪DRAFT‬‬
‫‪153‬‬ ‫@ ‪TPT‬‬ ‫ﺑﺮدن ‪ STRA‬ﺑﻪ ﻧﻘﻄﻪ ﻣﻮرد ﻧﻈﺮ ﺑﺎ اﺷﺎرهﮔﺮ ﻣﺎوس‬ ‫‪DRAFT‬‬
‫‪154‬‬ ‫‪TPT BY X2 Y-2‬‬ ‫ﺟﺎﺑﻪﺟﺎﻳﻲ ‪ STRA‬ﺑﺎ ﺗﻮﺟﻪ ﺑﻪ ورودي داده ﻫﺎ‬ ‫‪DRAFT‬‬
‫‪155‬‬ ‫‪UPDATE DESIGN‬‬ ‫‪ UPDATE‬ﻛﺮدن ﻃﺮاﺣﻲ‬ ‫‪DRAFT‬‬
‫‪156‬‬ ‫‪UPDATE PICTURE‬‬ ‫‪ UPDATE‬ﻛﺮدن ﮔﺮاﻓﻴﻚ‬ ‫‪DRAFT‬‬
‫‪157‬‬ ‫‪VGRID ON/OFF‬‬ ‫ﺧﺎﻣﻮش‪/‬روﺷﻦ ﻛﺮدن روﺷﻨﺎﻳﻲ ‪ GRID‬در ‪SNAP‬‬ ‫‪DRAFT‬‬
‫‪158‬‬ ‫‪#<SECTIONA-A‬‬ ‫ﺧﻂ ﻛﺸﻴﺪن زﻳﺮ ﻣﺘﻦ‪ ،‬ﻣﺜﺎل ‪SECTION A-A‬‬ ‫‪DRAFT‬‬
‫‪159‬‬ ‫‪#DEF‬‬ ‫اﺑﻌﺎد ﭘﻴﺶﻓﺮض ﻣﺜﺎل ‪4500‬‬ ‫‪DRAFT‬‬
‫‪160‬‬ ‫>‪#< #DIM #‬‬ ‫ﺧﻂ ﻛﺸﻴﺪن زﻳﺮ اﺑﻌﺎد ﻣﺜﺎل ‪4500‬‬ ‫‪DRAFT‬‬
‫‪161‬‬ ‫‪#< #DIM #>#/TYP‬‬ ‫ﺧﻂ ﻛﺸﻴﺪن زﻳﺮ اﺑﻌﺎد ﻣﺜﺎل ‪45000‬‬ ‫‪DRAFT‬‬
