Chương ba: Giao tiếp SCADA 129
bộ xử lý ở cấp RTU / IED giới hạn mã hóa. Các bộ xử lý có thể mất nhiều thời gian
hơn để mã hóa tin nhắn và có thể mất nhiều thời gian hơn để truyền tải các tin
nhắn được mã hóa lâu hơn.

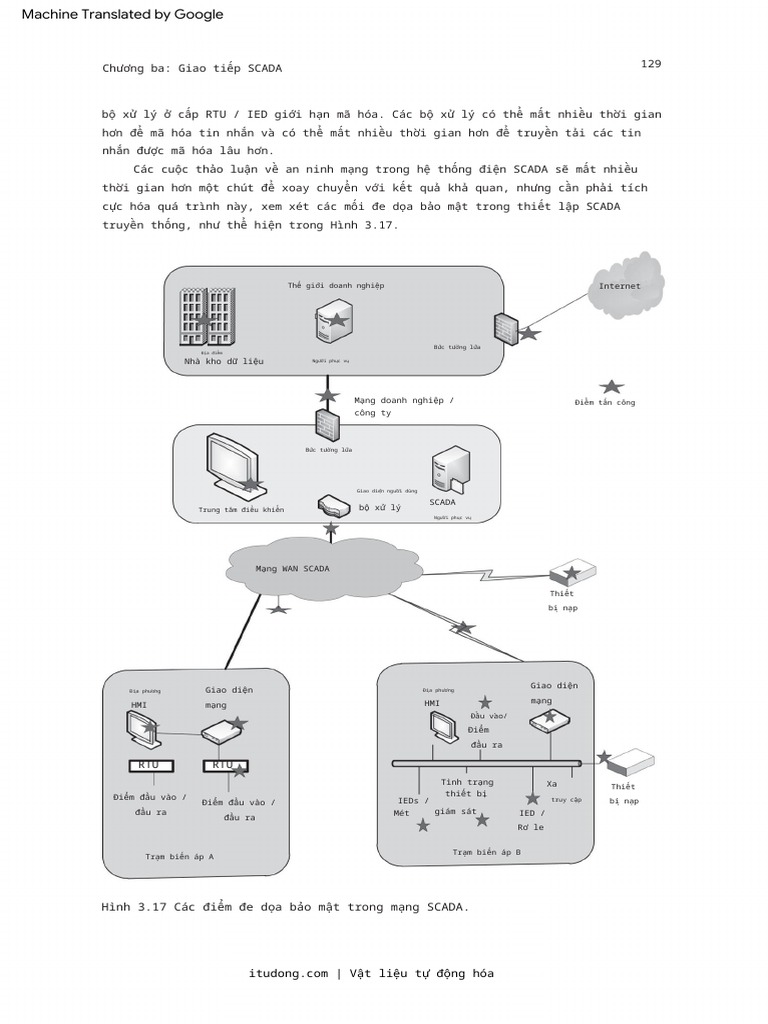

Các cuộc thảo luận về an ninh mạng trong hệ thống điện SCADA sẽ mất nhiều
thời gian hơn một chút để xoay chuyển với kết quả khả quan, nhưng cần phải tích
cực hóa quá trình này, xem xét các mối đe dọa bảo mật trong thiết lập SCADA
truyền thống, như thể hiện trong Hình 3.17.
Thế giới doanh nghiệp Internet
Bức tường lửa

Địa điểm
Nhà kho dữ liệu Người phục vụ
Mạng doanh nghiệp / Điểm tấn công

công ty
Giao diện người dùng
SCADA
Trung tâm điều khiển bộ xử lý
Người phục vụ
Mạng WAN SCADA
Thiết
bị nạp
Giao diện
Địa phương Giao diện Địa phương
HMI mạng
HMI mạng
Đầu vào/
Điểm
đầu ra
RTU RTU
Tình trạng Xa Thiết
Điểm đầu vào / thiết bị
Điểm đầu vào / IEDs / truy cập bị nạp
đầu ra Mét giám sát IED /
đầu ra
Rơ le
Trạm biến áp B
Trạm biến áp A
Hình 3.17 Các điểm đe dọa bảo mật trong mạng SCADA.
itudong.com | Vật liệu tự động hóa

130 Hệ thống điện SCADA và lưới điện thông minh
3.15 Những thách thức đối với SCADA và giao

tiếp lưới điện thông minh
SCADA và cơ sở hạ tầng lưới điện thông minh nằm rải rác trên một khu vực đồ họa địa
lý rộng và mang thông tin quan trọng về thời gian đến các trạm biến áp và trung tâm
điều khiển. Do đó, các hệ thống truyền thông đặt ra những đòn bẩy nghiêm trọng liên
quan đến đầu tư, băng thông, tốc độ truyền dữ liệu, độ tin cậy và bảo trì. Một số
thách thức nghiêm trọng khi lưới điện chuyển sang hệ thống thông minh hơn được thảo
luận ở đây:
1. Truyền thông là nền tảng: Trước khi có lưới điện thông minh ở đó
phải là một lưới mạnh. Hai công nghệ nền tảng phải được phát triển
đến nay và mạnh mẽ để hỗ trợ các ứng dụng lưới điện thông minh: cơ sở hạ tầng
truyền thông và cơ sở hạ tầng công nghệ thông tin (CNTT).
Truyền thông là công nghệ hỗ trợ cho phép tự động hóa.
Các chỉ số chính cho từng ứng dụng lưới điện thông minh mà cơ sở hạ tầng
truyền thông phải hỗ trợ với hiệu suất cần thiết là
các yêu cầu về đáp ứng, băng thông và độ trễ.
2. Hiệu quả của Truyền thông: Với lưới điện thông minh dự kiến luồng thông tin
định kỳ bidi từ các thiết bị trong nước đến các trạm biến áp,
từ trạm biến áp đến trung tâm điều khiển cục bộ và điều khiển tích hợp
truyền tải và tạo ra trong thời gian thực, hiệu quả của thông tin liên lạc là
điều quan trọng hàng đầu. Để đạt được điều này, hệ thống viễn thông tốt hơn
như PMU với khả năng quét nhanh hơn, điều khiển nhanh hơn trên toàn hệ thống,
cơ sở máy tính nâng cao và nels kênh giao tiếp an toàn là bắt buộc.
3. Bảo mật: Như đã thảo luận trước đó, tính bảo mật của hệ thống thông tin liên
lạc là quan trọng hàng đầu, và cần có các đường hướng dẫn và quy trình chặt
chẽ hơn để đảm bảo an ninh. Các miền bảo mật cụ thể
có thể được xác định và duy trì bởi ngành công nghiệp điện, chẳng hạn như
miền nhà máy điện, miền trạm biến áp, miền viễn thông, thời gian thực
miền, miền CNTT của công ty và công cộng, nhà cung cấp và nhà bảo trì
miền. Các mối đe dọa bảo mật và tính dễ bị tổn thương của giao tiếp
cơ sở hạ tầng cần được giải quyết, đồng thời bảo mật
cần được bảo trì.
4. Tác động của truyền thông đến độ tin cậy của lưới: Độ tin cậy của lưới là
thách thức nghiêm trọng với việc tích hợp các nguồn tài nguyên tái tạo,
đáp ứng nhu cầu và cơ chế quản lý tải được giới thiệu
với di chuyển lưới thông minh. Đã thêm vào đây là các thiết bị lưu trữ
và xe điện hybrid cắm điện đòi hỏi phản ứng nhanh
từ lưới điện, với sự hỗ trợ của cơ sở hạ tầng thông tin liên lạc cho
duy trì độ tin cậy của lưới điện.

Chương ba: Giao tiếp SCADA 131
3.16 Tóm tắt

Chương này cung cấp thông tin chi tiết về các thành phần truyền thông của
hệ thống SCADA, đóng vai trò là liên kết quan trọng giữa RTU / IED và trạm
chủ. Chương này bắt đầu với các yêu cầu về SCADA và giao tiếp lưới điện
thông minh và thảo luận về cấu trúc liên kết mạng và các kỹ thuật được sử
dụng. Giao tiếp dữ liệu được đề cập chi tiết, thảo luận về việc truyền các
tín hiệu kỹ thuật số, các phương thức giao tiếp dữ liệu và các kỹ thuật
phát hiện lỗi và kiểm soát truy cập phương tiện (MAC) được sử dụng trong
giao tiếp SCADA. Kiến trúc chung của giao thức truyền thông SCADA được
thảo luận với các mô hình OSI, EPA và TCP / IP. Sự phát triển của các giao
thức truyền thông SCADA được trình bày và tất cả các giao thức SCADA và
lưới điện thông minh quan trọng như IEC 60870-5, DNP 3, Modbus, ICCP, IEC
61850, IEEE C37.118 và kiến trúc ZigBee đều được thảo luận. Sau đây là một
cuộc thảo luận chi tiết về các phương tiện truyền thông được sử dụng, cả
có hướng dẫn và không có hướng dẫn. Chương này kết thúc với việc thảo luận
về tính bảo mật của thông tin liên lạc SCADA và những thách thức phía trước.
Người giới thiệu
1. Ye Yan, Yi Qian, Hamid Sharif và David Tipper, Một cuộc khảo sát về lưới điện thông minh
cơ sở hạ tầng truyền thông: Động lực, yêu cầu và thách thức, Khảo sát và Hướng dẫn
Truyền thông IEEE, vol. 15, không. 1, trang 5–20, đầu tiên của năm 2013.
2. John D. McDonald, Kỹ sư trạm biến áp điện, Xuất bản lần thứ 3, CRC Press, Boca Raton,
FL, 2012.
3. Khóa học hướng dẫn IEEE về những tiến bộ trong bảo vệ dựa trên vi xử lý
và Truyền thông, IEEE Power Engineering Society Piscataway, NJ, 97TP120 ,.
4. Donald J. Marihart, Hướng dẫn công nghệ truyền thông cho EMS /
Hệ thống SCADA, Giao dịch IEEE trên Phân phối điện, vol. 16, không. 2, trang 181–
188, tháng 4 năm 2001.
5. Behrouz A. Forouzan, Truyền thông dữ liệu và mạng, xuất bản lần thứ 4, McGraw Hill,
New York, 2006.
6. Gordon Clarke và Deon Reynders, Giao thức SCADA hiện đại, DNP3, IEC
60870-5 và Hệ thống liên quan, Elsevier, Amsterdam, Hà Lan, 2008.
7. Cobus Strauss, Hệ thống truyền thông và tự động hóa mạng điện,
Tính mới, Elsevier, Amsterdam, Hà Lan, 2003.
8. Stuart A. Boyer, Kiểm soát Giám sát SCADA và Thu thập Dữ liệu, xuất bản lần thứ 4,
Hiệp hội Tự động hóa Quốc tế (ISA), Công viên Tam giác Nghiên cứu, NC, 2010.
9. Tiêu chuẩn IEEE cho phép đo Synchrophasor cho hệ thống điện, IEEE std
C37.118.1TM-2011 [Trực tuyến]. Có sẵn: ieeeexplore.ieee.org.
10. IEEE Standard for Synchrophasor Data Transfer for Power System, IEEE std
C37.118.2TM-2011 [Trực tuyến]. Có sẵn: ieeeexplore.ieee.org.

11. D. -M. Han và J. -H. Lim, Hệ thống quản lý năng lượng nhà thông minh sử dụng IEEE
802.15.4 và ZigBee, Giao dịch IEEE trên Điện tử tiêu dùng, vol. 56, không. 3, trang
1403–1410.
12. Khusvinder Gill, Shuang-Hua Yang, Fang Yao và Xin Lu, Một hệ thống tự động hóa gia đình
dựa trên ZigBee, Giao dịch IEEE trên Điện tử Tiêu dùng, vol. 55, không. 2, trang 422–
430, tháng 5 năm 2009.
13. Carles Gomez và Josep Paradells, Mạng tự động hóa gia đình không dây: Một cuộc khảo sát
về kiến trúc và công nghệ, Tạp chí Truyền thông IEEE, Truyền thông và Mạng người tiêu
dùng, tháng 6 năm 2010.
14. John Walko, Điều khiển gia đình, Kỹ thuật Điều khiển và Máy tính IET, Tháng 10 / Tháng
11 năm 2006.
15. Julie Hull, H. Khurana, T. Markham và K. Staggs, Luôn kiểm soát, Tạp chí Năng lượng và
Năng lượng IEEE, trang 41–48, tháng 1 / tháng 2 năm 2012.
16. Mini S. Thomas và Iqbal Ali, Kiến trúc mạng truyền thông trạm biến áp đáng tin cậy,
nhanh chóng và xác định và mô phỏng hiệu suất của nó, Giao dịch IEEE trên Phân phối
điện, vol. 24, không. 4, trang 2364–2370, tháng 10 năm 2010.
17. Mini S. Thomas, Điều khiển từ xa, IEEE Power and Energy Magazine, vol. 8, không. 4,
trang 53–60, tháng 7 / tháng 8 năm 2010.
18. Ikbal Ali, Mini. S. Thomas, và Sunil Gupta, Kiến trúc truyền thông trạm biến áp để hiện
thực hóa lưới điện thông minh trong tương lai, Tạp chí Chính sách và Công nghệ Năng
lượng Quốc tế, vol. 1, không. 4 năm 2011.
19. Iqbal Ali và Mini S. Thomas, Kiến trúc mạng truyền thông trạm biến áp, IEEE
POWERCON-2008, New Delhi, Ấn Độ, tháng 10 năm 2008. DOI 10.1109 / IC PST 200, 8.474521.8.
20. Iqbal Ali, Mini S. Thomas, Ethernet cho phép phát hiện và kiểm soát giám sát nhanh
chóng và đáng tin cậy của trạm biến áp điện, Hội nghị quốc tế IEEE, PEDES, New Delhi,
Ấn Độ, 2006. DOI 10.1109 / PEDES. Năm 2006. 344314.

chương bốn
Tự động hóa trạm biến áp (SA)
4.1 Tự động hóa trạm biến áp: Tại sao? Tại sao bây giờ?
Tự động hóa trạm biến áp đang đạt được động lực trên khắp thế giới và các công ty tiện
ích đang nhanh chóng tự động hóa các trạm biến áp do những lý do thuyết phục và để gặt
hái tất cả những lợi ích mà các thiết bị và hệ thống mới mang lại.
Tự động hóa trạm biến áp liên quan đến việc triển khai các chức năng và ứng dụng
vận hành trạm biến áp và trung chuyển, từ điều khiển giám sát và thu thập dữ liệu (SCADA)
và xử lý cảnh báo, đến điều khiển volt-var tích hợp để tối ưu hóa việc quản lý tài sản
vốn và tăng cường hoạt động và bảo trì (O&M ) hiệu quả với sự can thiệp tối thiểu của
con người.
Các phần sau đây trình bày rõ sự cần thiết của việc tự động hóa các điểm con và
giải thích lý do tại sao thời điểm đã chín muồi cho việc đại tu cần thiết đối với hệ
thống.
4.1.1 Bãi bỏ quy định và cạnh tranh
Trong một thị trường phi điều tiết, các công ty tiện ích đang cạnh tranh với nhau và
bán điện trực tiếp cho khách hàng. Việc bãi bỏ quy định đã tạo ra sự cạnh tranh giữa
các tiện ích cung cấp, dẫn đến việc giảm giá và khách hàng có cơ hội tìm được thỏa thuận
tốt nhất.
Cuộc thi cũng đã cải thiện chất lượng điện năng, khả năng tin cậy của dịch vụ và
chi phí dịch vụ, như mong đợi. Các dịch vụ và lĩnh vực kinh doanh mới liên quan đến năng
lượng cho phép các công ty tiện ích đầu tư nhiều hơn vào việc tự động hóa các trạm biến áp.
Sự sẵn có của nhiều loại thông tin khác nhau từ hệ thống giúp cải thiện việc ra quyết
định cũng đã làm cho các tiện ích chủ động trong việc tự động hóa trạm biến áp.
4.1.2 Phát triển các thiết bị điện tử thông minh (IED)
Sự phát triển và triển khai nhanh chóng của IED đã thúc đẩy hoạt động kinh doanh tự
động hóa cơ bản (SA) vì nó đã mở ra những cơ hội mới.
Các rơ le bảo vệ, đồng hồ đo và giám sát tình trạng thiết bị IED đã được lắp đặt và là
bộ phận không thể thiếu của nhiều trạm biến áp. Sự phát triển về kỹ thuật đã làm cho IED
và hệ thống SA mạnh hơn, đồng thời ít tốn kém hơn, và các tiện ích có thể biện minh cho
việc đầu tư.
133

4.1.3 Mối quan tâm của toàn doanh nghiệp đối với thông tin từ IED
Các IED, như đã thảo luận trong Chương 2 có các khả năng chưa từng có về
khả năng thu thập dữ liệu từ thực địa. Dữ liệu hoạt động, bao gồm dòng
điện, điện áp, watt, VAR, vị trí lỗi, trạng thái công tắc, v.v., có sẵn
cho nhân viên trong toàn bộ tiện ích khi được yêu cầu. Ngoài ra, IED cung
cấp dữ liệu chưa hoạt động, bao gồm dữ liệu sự kiện sự cố (dạng sóng) và
dữ liệu chất lượng điện năng quan trọng đối với việc phân tích và ra quyết
định sau sự kiện. Vẻ đẹp nằm ở chỗ, dữ liệu cũng có thể được truy cập bởi
nhân viên làm việc bên ngoài phòng điều khiển để lập kế hoạch và quyết
định tốt hơn cho tương lai.
4.1.4 Thực hiện và chấp nhận các tiêu chuẩn
Như đã thảo luận trong Chương 3, thị trường trước đó chứa đầy các giao
thức giao tiếp độc quyền và rất khó để các thiết bị từ các nhà cung cấp
khác nhau giao tiếp. Tuy nhiên, sự nhầm lẫn về tiêu chuẩn truyền thông
đang giảm dần và nhiều tiêu chuẩn quốc tế như IEC 61850, IEEE 1815 (DNP3)
và IEC 60870 đã trở thành hiện thực. Việc triển khai các dự án dựa trên
tiêu chuẩn đang được tiến hành trên khắp thế giới.
Do đó, việc thực hiện tự động hóa các trạm biến áp và hệ thống phân phối
liên quan trở nên dễ dàng và đơn giản hơn.
4.1.5 Tiết kiệm chi phí xây dựng và giảm độ phức tạp
vật lý
Gói chức năng của các thiết bị đã dẫn đến ít nents compo hơn và đã giảm
số lượng thiết bị được mua, chọn và triển khai. Một IED có thể thay thế
nhiều thiết bị cơ điện và sẽ tiết kiệm được chi phí xây dựng. Vì số lượng
thiết bị giảm đáng kể, sẽ có ít hệ thống dây nối giữa các thiết bị hơn và
một số thiết bị truyền thống sẽ bị loại bỏ hoàn toàn. Kích thước bảng điều
khiển và bảng chuyển tiếp sẽ được giảm xuống và chi phí thiết kế và xây
dựng cũng giảm đáng kể.
Tất cả các yếu tố trên đã góp phần vào việc chấp nhận tự động hóa
trạm phụ là một điều cần thiết, và ngày càng có nhiều nhân sự đang được
đào tạo và các dự án mới được thực hiện trên toàn thế giới. Bắt buộc phải
xem xét các trạm biến áp thông thường và hiện đại để hiểu rõ hơn các khái niệm.
4.2 Trạm biến áp thông thường:
Quần đảo tự động hóa

Thiết kế trạm biến áp thông thường bao gồm thiết bị đóng cắt điện áp cao
bằng cáp đồng giao tiếp giữa thiết bị sơ cấp và thứ cấp.

Chương bốn: Tự động hóa trạm biến áp (SA) 135
Trung tâm điều khiển
RTU
Lồng vào nhau
Hợp lý HMI
Được quấn cứng bằng dây Cu song song
Chuyển tiếp Chuyển tiếp Chuyển tiếp Chuyển tiếp
X1 X2 X1 X2
Thông thường Thông thường Thông thường Thông thường
Thiết bị đóng cắt CT / VT's Thiết bị đóng cắt CT / VT's
Hình 4.1 Trạm biến áp thông thường.
Phòng điều khiển trạm biến áp có một số rơ le và các thiết bị khác để bảo
vệ, SCADA, đo đếm, v.v. Họ yêu cầu nhiều không gian phòng xe đẩy hơn cũng
như nhiều thiết bị hơn. Các tín hiệu điện áp và dòng điện tương tự và các
vị trí chuyển mạch nhị phân đến được phòng điều khiển thông qua dây cáp.
Hình 4.1 trình bày một trạm biến áp thông thường và các yêu cầu của wir ing.
Cáp có chiều dài và kích thước khác nhau được sử dụng trong trạm biến
áp để ghi tín hiệu trên ô tô, tùy thuộc vào vị trí của thiết bị đóng cắt
và độ phức tạp của hệ thống điều khiển và bảo vệ. Có thể lưu ý rằng một
trạm biến áp điển hình sẽ có nhiều máy biến áp dụng cụ cho mục đích bảo
vệ, con lăn và đo lường. Cáp được cắt theo độ dài cụ thể và được bó lại
với nhau, như được cho trong Hình 4.2, và bất kỳ sửa đổi nào trong tương
lai đều rất tốn công sức, đặc biệt là ở các trạm biến áp cũ hơn nơi hệ
thống cáp đang bắt đầu xuống cấp. Khoảng cách lớn giữa các thiết bị và
phòng con đẩy khiến hệ thống cáp bị nhiễu điện từ và tuổi đập. Điện trở
của dây cáp cũng trở nên quan trọng khi lựa chọn máy biến áp dụng cụ và
thiết bị bảo vệ. Độ bão hòa CT đóng một vai trò quan trọng trong các rơ le
bảo vệ hoạt động trong điều kiện sự cố.
Trong một trạm biến áp thông thường, có các đảo tự động hóa riêng biệt
như trong Hình 4.3. Hệ thống SCADA có một bộ thiết bị chuyên dụng, bao gồm
các máy biến áp dụng cụ thực hiện việc giám sát và điều khiển hệ thống,
chủ yếu sử dụng dây cứng, như đã thảo luận trước đó. Việc đo sáng đã sử
dụng một bộ thiết bị riêng biệt để đảm bảo độ chính xác. Máy biến áp dụng
cụ có lõi sắt được thiết kế cho các chức năng khác nhau. Sự bảo vệ

Hình 4.2 Bảng điều khiển với các bó dây. (General Electric lịch sự.)
Trạm biến áp
Sự bảo vệ SCADA
Thiết bị
DFR / SOE
Chẩn đoán
Đo sáng
Sự bảo vệ Đo sáng Hoạt động
Đồng ruộng Đồng ruộng Đồng ruộng
Thiết bị Thiết bị Thiết bị

CT / PT của CT / PT của CT / PT của
Hình 4.3 (Xem phụ trang màu.) Quần đảo tự động hóa trong một trạm biến áp thông thường.

các chức năng được ưu tiên và có các CT và PT được kết nối trực tiếp với
các rơ le bằng các kênh có dây cứng chuyên dụng từ các rơ le đến các cuộn
dây của bộ ngắt mạch. Máy ghi lỗi kỹ thuật số đã được cài đặt để ghi lại
các dạng sóng lỗi để phân tích và đánh giá thêm.
Khi các trạm biến áp được tự động hóa, các hòn đảo bắt đầu hợp nhất và
cần loại bỏ sự trùng lặp và quấn cứng trong khi chuyển sang các trạm biến
áp số hóa. Đồng thời, cần có các nhóm cá nhân chỉ bảo trì thiết bị của họ
trong trạm biến áp làm việc chặt chẽ với các nhóm khác. Cũng cần phải xác
định một bộ kỹ năng mới của một “siêu chuyên gia IED” kết hợp các kỹ năng
của bộ phận hỗ trợ, bảo vệ và thông tin liên lạc từ xa (RTU) vào một vị trí.
Một loạt các thiết bị và công nghệ mới đã tạo ra một cuộc cách mạng
trong thiết kế trạm phụ và phần sau sẽ trình bày chi tiết một vài trong số
chúng. Có thể lưu ý rằng việc giám sát đã trở nên “thông minh” với các máy
biến áp hỗ trợ công cụ mới để đo lường và bộ ngắt mạch để điều khiển.
4.3 Các thiết bị thông minh mới để tự động hóa trạm biến áp
Rõ ràng là tự động hóa trạm biến áp được thực hiện để giảm sự can thiệp của
con người và nâng cao hiệu quả vận hành của hệ thống.
Tối ưu hóa tài sản và giảm chi phí vận hành về lâu dài là những lợi thế bổ
sung của tự động hóa trạm biến áp. Các chức năng vận hành của trạm biến áp
và trung chuyển sẽ được thảo luận chi tiết trong chương này và trong các
chương tiếp theo.
Rõ ràng là một loạt các thiết bị mới đã được phát triển và ứng dụng
vào trạm biến áp, điều này đang làm cho các trạm biến áp trở nên thông
minh. Sau đây là một số thiết bị thông minh này.
4.3.1 IED
IED là thành phần chính của tích hợp trạm biến áp và khoa học công nghệ tự
động hóa. Tích hợp trạm biến áp liên quan đến việc tích hợp các chức năng
bảo vệ, kiểm soát và thu thập dữ liệu vào một số nền tảng tối thiểu để giảm
vốn và chi phí vận hành, giảm không gian bảng điều khiển và phòng điều
khiển, đồng thời loại bỏ thiết bị và cơ sở dữ liệu dư thừa.
IED tạo điều kiện thuận lợi cho việc trao đổi dữ liệu cả hoạt động và
không hoạt động. Dữ liệu vận hành, còn được gọi là dữ liệu điều khiển giám
sát và thu thập dữ liệu (SCADA), là các giá trị tức thời của các điểm trạng
thái và tương tự của hệ thống điện như vôn, ampe, MW, MVAR, trạng thái ngắt
mạch và vị trí công tắc. Những dữ liệu này rất quan trọng về mặt thời gian
và được sử dụng để điều khiển và điều khiển hệ thống điện (ví dụ: mở cầu
dao, thay đổi cài đặt vòi, chỉ báo lỗi thiết bị, v.v.). Dữ liệu không hoạt
động bao gồm các tệp và dạng sóng như tóm tắt sự kiện, dao động

báo cáo sự kiện, hoặc các bản ghi sự kiện tuần tự, ngoài các điểm giống SCADA (ví dụ:
trạng thái và điểm tương tự) có trạng thái logic hoặc giá trị số. Những người điều phối
SCADA không cần những dữ liệu này để giám sát và điều khiển hệ thống điện.
Như đã thảo luận trước đó, IED đang cách mạng hóa trạm biến áp và trong Chương 2,
các chức năng đã được thảo luận chi tiết. IED kết hợp các chức năng bảo vệ, đo lường,
điều khiển và tự động hóa vào một thiết bị duy nhất, do đó đơn giản hóa thiết kế trạm
biến áp mới.
4.3.2 Máy biến áp dụng cụ mới với giao diện kỹ thuật số
Máy biến áp dụng cụ mới có sẵn trên thị trường. Chúng có thể được liên kết trực tiếp
với một bộ phận hợp nhất, từ đó gửi dữ liệu kỹ thuật số qua mạng tới các thiết bị bảo
vệ và đo lường và có thể loại bỏ việc mắc kẹt ở một mức độ lớn.
Máy biến áp thiết bị không lõi mới đang cách mạng hóa kịch bản tự động hóa phụ,
với khả năng bảo vệ và đo lường. Nguyên nhân sâu xa của nhiều hạn chế của máy biến áp
dụng cụ thông thường là sự phụ thuộc của chúng vào lõi sắt. Lõi là nguồn không chính
xác, do cần phải nhiễm từ, nhưng đồng thời không nên gây ra khẩu phần satu. Trong
trường hợp của CT thông thường, việc đạt được độ chính xác và dải động ở mức thấp để
đáp ứng cả nhiệm vụ đo lường và bảo vệ là một thách thức. Các VT thông thường có thể
gặp phải hiện tượng phản ứng ferroresonance phe nomena dẫn đến ứng suất nhiệt quá mức.
Bộ chuyển đổi thiết bị mới sử dụng các kỹ thuật điện dung, quang học và Rogowski để nắm
bắt điện áp và dòng điện từ trường, do đó làm cho hệ thống mạnh mẽ, nhỏ hơn và đáng tin
cậy.
Cảm biến quang học sử dụng hiệu ứng Faraday, trong đó một vòng lặp sợi quang mang
chùm ánh sáng phân cực bao quanh dây dẫn điện. Do từ trường được tạo ra bởi dòng điện
sơ cấp, ánh sáng sẽ bị lệch góc. Dựa trên phương pháp đo quang học thời gian thực, dòng
điện chính được phát hiện một cách chính xác.
Trong cảm biến Rogowski, bốn góc phần tư của bảng mạch in nhiều lớp được kẹp với
nhau để tạo thành hình xuyến xung quanh đường dẫn chính. Đầu ra của cảm biến trở thành
phép đo điện áp mức thấp có thể tương quan chính xác với dòng điện sơ cấp.
Bộ chia điện dung đang thay thế các bộ chuyển đổi điện áp lõi thông thường. Các
bảng mạch in được sử dụng trên vỏ của các trạm biến áp cách điện bằng khí (GIS), và các
cuộn phim dạng mảnh được sử dụng cho các trạm phụ cách nhiệt bằng không khí. Các đầu
ra của máy biến áp dụng cụ được kết nối với khối hợp nhất, bộ phận này sẽ gửi các tín
hiệu số hóa đến hệ thống phân cấp cao hơn của tự động trạm biến áp.
Kết quả là máy biến áp dụng cụ không thông thường có giao diện kỹ thuật số dựa
trên IEC 61850-9-2 (bus quá trình), như đã thảo luận trong Phần 4.6.3

trong các cải tiến hơn nữa và có thể giúp loại bỏ một số vấn đề liên quan đến các
yêu cầu xung đột về bảo vệ và đo lường IED.
4.3.3 Cầu dao thông minh
Bộ ngắt thông minh có giao diện kỹ thuật số có thể truy cập dữ liệu kỹ thuật số từ
mạng cục bộ (LAN) và thực hiện hành động tương ứng. Nó cũng có thể truyền lại thông
tin, đặc biệt là các thay đổi trạng thái và các dữ liệu khác, thông qua mạng LAN.
Một cầu dao thông minh có một bộ điều khiển bên trong có thể được lập trình để đưa
ra các quyết định phù hợp theo điều kiện hệ thống.
4.3.4 Hợp nhất các đơn vị (MU)
Giao diện của máy biến áp dụng cụ (cả thông thường và không thông thường) với các
loại thiết bị bảo vệ, điều khiển, moni toring, và ghi của trạm biến áp khác nhau
thông qua một thiết bị được gọi là bộ hợp nhất.
Điều này được định nghĩa trong IEC 61850-9-1 như sau: “Đơn vị hợp nhất: đơn vị giao
diện chấp nhận nhiều đầu vào CT / VT tương tự và nhị phân và tạo ra nhiều đầu ra kỹ
thuật số đa điểm thả một chiều được đồng bộ hóa theo thời gian để cung cấp giao
tiếp dữ liệu thông qua giao diện logic 4 và 5 ”
Các đơn vị hợp nhất hiện có có các chức năng sau:
• Xử lý tín hiệu của tất cả các cảm biến — thông thường hoặc không thông thường
• Đồng bộ hóa tất cả các phép đo — ba dòng điện và ba
điện áp
• Giao diện tương tự — tín hiệu mức cao và mức thấp
• Giao diện kỹ thuật số — IEC 60044-8 hoặc IEC 61850-9-2
Các đơn vị hợp nhất phải có thể giao tiếp với cả cảm biến thông thường và cảm biến
không thông thường để cho phép thực hiện SA trong các trạm biến áp hiện có hoặc mới.
Khối hợp nhất tương tự như một mô-đun đầu vào tương tự của thiết bị bảo vệ
tích hợp hoặc IED đa chức năng khác. Sự khác biệt là trong trường hợp này, mạng LAN
của trạm biến áp hoạt động như một bus dữ liệu kỹ thuật số giữa mô-đun đầu vào và
chức năng bảo vệ hoặc các chức năng khác trong thiết bị. Các đơn vị được đặt trong
các thiết bị khác nhau, đại diện cho chức năng phân tán tiêu chuẩn IEC 61850.
4.4 Trạm biến áp kỹ thuật số tích hợp mới [12,3,8,10,13]
Tích hợp là chìa khóa cho một trạm biến áp mới, nơi các hòn đảo tự động như được
mô tả trong Hình 4.3 biến mất và một nền tảng chung được thiết kế để bảo vệ, giám
sát, đo lường và nhiều chức năng khác trong trạm biến áp, như trong Hình 4.5.

Thời gian
Đồng bộ hóa
1pps
Hiệu chuẩn
Ampli ers, Bộ lọc Tương tự với Tín hiệu kĩ thuật số
Mạch tương tự Kỹ thuật số Xử lý

Nhóm trễ D1 Bộ chuyển đổi Nhóm trễ D2
IEC 61850 9-2
Đường dây điện
Hình 4.4 Đơn vị hợp nhất (MU).
Dữ liệu thu được từ hiện trường được các đơn vị hợp nhất (Hình 4.4) và IED mang
đến mạng LAN của trạm biến áp từ đó các thiết bị thích hợp có thể thu được dữ liệu
thông qua một kênh liên lạc chung. Các ứng dụng là SCADA / SA, đo sáng, chẩn đoán thiết
bị, phân tích dạng sóng, v.v. và các chức năng bảo vệ được tích hợp vào hệ thống SA,
như sẽ được thảo luận sau trong Phần 4.9.
4.4.1 Các mức độ tự động hóa trong trạm biến áp
Tích hợp trạm biến áp và tự động hóa có thể được chia thành ba cấp độ hoạt động, như
trong Hình 4.6. Đầu tiên là thiết bị hệ thống điện như máy biến áp, máy cắt, máy biến
áp và cảm biến thiết bị thông minh. Cấp độ đầu tiên là triển khai IED trong đó các IED
khác nhau được lắp đặt trong trạm biến áp. Cấp độ thứ hai là tích hợp IED, sử dụng
thông tin liên lạc hai chiều của IED. IED từ các nhà cung cấp khác nhau và với các chức
năng khác nhau phải được phối trộn với nhau để tạo thành một hệ thống bảo vệ, giám sát
và kiểm soát gắn kết, hệ thống này cũng thực hiện một số chức năng khác như nhập và đo
lường bản ghi dạng sóng. Một khi IED được tích hợp, một số ứng dụng tự động hóa trạm
biến áp, cấp độ thứ ba, có thể được chạy để giám sát và điều khiển hiệu quả trạm biến
áp và các chức năng tự động hóa của khách hàng và trung chuyển liên quan trong hệ thống
điện. Cuối cùng, có doanh nghiệp tiện ích

Trạm biến áp Kỹ thuật

EMS / SCADA
Tự động hóa Máy trạm
Kỹ thuật số
Thông tin liên lạc
Rơ le IED (Bảo vệ, SCADA, Giám sát tình trạng

Đo sáng, đo dao động) IED
Thiết bị hiện trường
(Cảm biến / Đầu dò / CT / PT)
Hình 4.5 (Xem phần chèn màu.) Tích hợp các chức năng trong trạm biến áp.
Doanh nghiệp tiện ích
Chức năng tự động hóa trạm biến áp cấp III
Tích hợp IED cấp độ II
Cấp I Triển khai IED
Thiết bị hệ thống điện (máy biến áp,

máy cắt, v.v.)
Hình 4.6 Các mức độ tự động hóa trạm biến áp.
nơi có thể thực hiện tích hợp các trung tâm điều khiển khác nhau và có thể
chạy các ứng dụng và chia sẻ dữ liệu trên toàn bộ tiện ích.
4.4.2 Kiến trúc đường dẫn dữ liệu chức năng
Có ba đường dẫn dữ liệu chức năng chính từ trạm biến áp đến doanh nghiệp tiện
ích: dữ liệu vận hành đến SCADA tổng thể, dữ liệu không theo cấp độ tới kho
dữ liệu doanh nghiệp và truy cập từ xa vào IED. Đường dẫn dữ liệu phổ biến
nhất truyền dữ liệu hoạt động đến hệ thống SCADA của tiện ích ở tốc độ quét
của bản gốc (cứ 2 đến 4 giây một lần).
Dữ liệu hoạt động là các giá trị tức thời của vôn, ampe, MW, MVAr, v.v.,
thường được chuyển đến hệ thống SCADA bằng cách sử dụng giao thức truyền
thông tiêu chuẩn công nghiệp như DNP3. Thông tin này rất quan trọng đối với
người điều phối của tiện ích để giám sát và kiểm soát

hệ thống năng lượng. Chúng đảm bảo người điều phối SCADA có thể giám sát và kiểm soát
hệ thống một cách hiệu quả. Đường dẫn dữ liệu vận hành này từ trạm biến áp đến hệ thống
SCADA là liên tục. Đường dẫn dữ liệu thách thức nhất là chuyển dữ liệu không hoạt động
vào kho dữ liệu doanh nghiệp của tiện ích.
Dữ liệu không hoạt động được sử dụng để phân tích và lưu trữ lịch sử và không có cùng
định dạng “điểm duy nhất” như dữ liệu hoạt động; ví dụ: nhật ký sự kiện lỗi, bản ghi
đo và dữ liệu đo dao động khó trích xuất hơn từ các rơle IED vì các lệnh ASCII độc
quyền của nhà cung cấp được yêu cầu để trích xuất tệp dữ liệu không hoạt động.
Đường dẫn dữ liệu hoạt động đến hệ thống SCADA sử dụng giao thức thông tin liên
lạc được hỗ trợ bởi SCADA master. Đường dẫn dữ liệu không hoạt động đến kho dữ liệu
truyền dữ liệu không hoạt động của IED từ hệ thống tự động hóa trạm biến áp (SA) đến
kho dữ liệu. Dữ liệu được ứng dụng kho dữ liệu kéo từ hệ thống SA hoặc được đẩy từ hệ
thống SA sang kho dữ liệu dựa trên thời gian hoặc kích hoạt sự kiện. Đường dẫn truy cập
từ xa đến trạm biến áp uti kết nối điện thoại quay số hoặc kết nối mạng để truyền dữ
liệu từ IED từ xa sẽ được nhân viên hiện trường trạm biến áp từ văn phòng đánh giá. Xem
Hình 4.7 để minh họa các đường dẫn dữ liệu chức năng.
Dữ liệu hoạt động

Máy trạm Máy trạm Máy trạm Máy tính kỹ thuật
Bức tường lửa Bức tường lửa Dữ liệu

Bộ định tuyến
Dữ liệu
Người phục vụ Người phục vụ
Kho dữ liệu
Dữ liệu không hoạt động

Liên lạc
Dữ liệu hoạt động
Kênh truyền hình
TCP / IP
liệu
Dữ
Truy
cập
xa
từ
Xa
Dữ liệu
Bộ định tuyến HMI cục bộ Truy cập
Máy tập trung
IED từ xa
gồ ghề
Công ty Máy tính xách tay
VAN
MỌI ĐIỀU
Trạm biến áp
Hình 4.7 (Xem phần chèn màu.) Các đường dẫn dữ liệu chức năng (hoạt động, không hoạt
động và truy cập từ xa).

4.4.3 Kho dữ liệu
Để sử dụng đầy đủ dữ liệu có sẵn trong trạm biến áp tiện ích, khái niệm kho dữ
liệu đã được đưa ra trong ngành điện. Kho dữ liệu là một bộ sưu tập dữ liệu
theo hướng chủ đề, tích hợp, biến thể theo thời gian và không theo khối lượng
lớn để hỗ trợ năng lực ra quyết định của người quản lý. Bởi vì dữ liệu có tầm
quan trọng thiết yếu trong tất cả các loại ứng dụng, rất thích hợp để có một
trung tâm dữ liệu có sẵn để trao đổi, quản lý và sử dụng dữ liệu. Các kho dữ
liệu nói chung rất hữu ích vì chúng giúp tìm ra các mẫu, xu hướng, dữ kiện,
quan hệ, mô hình và trình tự ẩn trong dữ liệu thô của môi trường hoạt động, để
cho phép tạo ra phân tách tốt hơn cho hoạt động tối ưu của hệ thống.
Hệ thống điện chủ yếu là hệ thống công nghiệp thời gian thực bao gồm hệ
thống sơ cấp chịu trách nhiệm sản xuất, truyền tải và phân bổ điện năng và hệ
thống thứ cấp chịu trách nhiệm điều khiển, kiểm soát và vận hành hệ thống sơ
cấp. Hệ thống thứ cấp là nơi máy tính được sử dụng rộng rãi nhất và đây có thể
là hệ thống thu thập dữ liệu và kiểm soát siêu thị trung tâm (SCADA) do đó yêu
cầu một kho dữ liệu.
Kho dữ liệu cấp công ty hoặc cấp doanh nghiệp hoặc kho dữ liệu là một máy
chủ hoặc nhóm máy chủ lấy dữ liệu từ các kho dữ liệu cục bộ, thường được liên
kết với một hệ thống như SCADA, trạm tự động trạm biến áp, điều khiển phân tán
nhà máy điện, quản lý bảo trì và hệ thống thông tin khách hàng. Kho dữ liệu
của công ty truy cập và lưu trữ các tệp này một cách tập trung và tích hợp các
bộ dữ liệu thành thông tin duy nhất được phân phối hoặc truy cập khi cần bởi
các nhóm người dùng cụ thể trong kỹ thuật, hoạt động và bảo trì. Xem Hình 4.9.
Hầu hết các hệ thống tự động đều đã tích hợp sẵn các kho lưu trữ cục bộ,
được gọi là histo rians. Thông thường, các bộ lưu trữ địa phương không được
thiết kế để tích hợp kho dữ liệu, để đẩy dữ liệu vào kho dữ liệu trung tâm
hoặc để lấy dữ liệu khi trung tâm dữ liệu trung tâm yêu cầu .
Mục tiêu tổng thể của công nghệ kho dữ liệu là khai thác và tích hợp dữ
liệu có giá trị này, xử lý dữ liệu thành thông tin hữu ích và cung cấp dữ liệu
cho các ứng dụng và nhân viên để phân tích ở mọi mức độ, như được mô tả trong
Hình 4.8. Khi thông tin chính xác, kịp thời về hiệu suất của các hệ thống và
thiết bị có sẵn cho nhân viên trong toàn doanh nghiệp, ban lãnh đạo có thể bắt
đầu đưa ra các quyết định tốt hơn, mang lại lợi ích cho tổ chức. Ngoài ra,
tiện ích có thể duy trì tài sản hiệu quả hơn bằng cách lập kế hoạch nâng cấp
thiết bị và tăng tuổi thọ cho các bộ phận cũ. Data mart giúp loại bỏ sự trùng
lặp dữ liệu nằm trong nhiều cơ sở dữ liệu trong máy tính cá nhân của các tiện
ích.
Kho dữ liệu cho phép người dùng truy cập dữ liệu trạm biến áp trong khi
duy trì tường lửa cho các chức năng điều khiển và vận hành trạm biến áp. Cả hai

Thực vật
RTU Kế toán
Hoạt động
SCADA
Thực vật Phân bổ
Sự bảo trì lập kế hoạch
Trạm biến áp
Tự động hóa
Hệ thống Trọng tải Quyền lực
Gửi đi Phẩm chất

Dữ liệu
Nhà máy điện Mart

DCS
Sự bảo trì Chuyển tiếp

SCADA
Ban quản lý Sự bảo trì Sự bảo trì
Hệ thống
Trạm biến áp Bài kiểm tra &

IED
Sự bảo trì Chẩn đoán
Khác
RDBMS
Quá trình lây truyền Bí mật
Nguồn
Lập kế hoạch Quá trình lây truyền
Hình 4.8 Tầm nhìn kho dữ liệu ảo.
dữ liệu hoạt động và không hoạt động là cần thiết trong kho dữ liệu.
Để kích thước kho dữ liệu, tiện ích phải xác định người dùng dữ liệu hệ thống tự động
hóa trạm biến áp là ai, bản chất của thiết bị của họ, loại dữ liệu cần thiết, tần suất
cần dữ liệu và tần suất cập nhật cần thiết cho mỗi người dùng .
Việc tạo ra kho dữ liệu như sau. Dữ liệu nonopera tional từ IED hoặc hệ thống máy
tính (chẳng hạn như hệ thống quản lý năng lượng [EMS] hoặc hệ thống quản lý cúp điện
[OMS]), như trong Hình 4.7, được gửi ngược dòng tới bộ tập trung dữ liệu tại trạm biến
áp.
Sau đó, những dữ liệu này đi qua tường lửa của công ty đến phía công ty để được lưu trữ
theo cách cho phép các đơn vị busi ness trên mạng công ty truy vấn và khai thác dữ
liệu. Dữ liệu vận hành đã được chuyển từ trạm biến áp đến trung tâm điều khiển. Một tập
hợp con của dữ liệu hoạt động này cũng được gửi cho phía công ty để các đơn vị kinh
doanh truy cập. Nhân viên doanh nghiệp cần dữ liệu hoạt động để tăng cường phát hiện
của họ và họ có thể truy cập dữ liệu từ phía công ty. Chế độ lưu trữ không quan trọng.
Điều quan trọng là doanh nghiệp phải tạo một kho dữ liệu cho phép các nhóm kinh doanh
doanh nghiệp truy vấn hoặc khai thác tất cả dữ liệu không hoạt động cho vô số mục đích
của họ. Để người dùng đạt được giá trị đầy đủ, trung tâm dữ liệu phải cung cấp kết quả
của các truy vấn và khai thác ở dạng hữu ích cho người dùng cuối.
Vì vậy, việc thiết kế một kiến trúc thông tin trong ứng dụng này phải bắt đầu bằng cách
giải quyết ai cần dữ liệu, dữ liệu nào phải được truy cập,

Tài sản
Chấp hành, quản lý
CBM
Ban quản lý
bảng điều khiển
Lập kế hoạch T&D Bảo trì kỹ thuật
GIS OMS MWM
EMS DMS LÀ Doanh nghiệp

Dự báo
& R Khả năng tương tác
Ứng dụng phân phối
Lập lịch trình SCADA
Trung tâm điều khiển EMS, DMS
VAN AMR CIS Thanh toán

Định cư
Không phải Ops

Hoạt động Dữ liệu Đo lường & thanh toán
dữ liệu
RTU
RTU
Khác
DCS Giám sát

số Pi
& Điều khiển Trạm biến áp
IED IED
Bậc thầy
Thế hệ Trạm biến áp / Feeder

Tự động hóa
Hình 4.9 Khái niệm khả năng tương tác của doanh nghiệp.
ở dạng nào và trong khoảng thời gian cụ thể nào. (Các bước này lặp lại cách tiếp
cận của một tiện ích đối với tự động hóa phân phối nói chung. IED được đặt ở đâu
và cần những chỉ số nào?) Thăm dò ý kiến (và thúc đẩy) tất cả đều nhập các bên
liên quan về nhu cầu dữ liệu của họ dẫn đến ma trận yêu cầu dữ liệu toàn doanh
nghiệp, một bản đồ kết nối nhu cầu dữ liệu với các nguồn dữ liệu.
Sau đó, quá trình này dẫn đến kiểm kê các IED tại hiện trường và các thuộc tính
dữ liệu của chúng. Việc so sánh bản đồ dữ liệu doanh nghiệp theo nhu cầu với bản
kiểm kê của IED cung cấp dữ liệu thích hợp trên hệ thống hoàn thành bức tranh, ít
nhất là về mặt khái niệm. Ngoài FEP, các nguồn dữ liệu khác trong doanh nghiệp
được thể hiện trong Hình 4.9.
Các chức năng của kho dữ liệu sẽ được thảo luận chi tiết ở phần sau của
chương này.
4.5 Tự động hóa trạm biến áp: Các vấn đề kỹ thuật
Tự động hóa một trạm biến áp cho thấy nhiều vấn đề kỹ thuật trong đó sions deci
quan trọng phải được thực hiện ở cấp độ tiện ích. Các yêu cầu đầu tư đóng một vai
trò quan trọng trong kế hoạch tự động hóa cuối cùng của trạm biến áp; tuy nhiên,
có một số khía cạnh nhất định không thể bị xâm phạm trong khi chế tạo sions deci,
như được thảo luận dưới đây.

4.5.1 Trách nhiệm của hệ thống [1,8,23]
Hệ thống phải giao tiếp với tất cả các IED trong trạm biến áp. Điều này bao gồm việc
thăm dò IED để biết các bài đọc và thông báo sự kiện. Dữ liệu từ tất cả các IED phải
được gửi đến doanh nghiệp tiện ích để đưa vào kho dữ liệu hoặc được gửi đến một vị trí
thích hợp để lưu trữ dữ liệu trạm phụ. Hệ thống xử lý dữ liệu và kiểm soát các yêu cầu
từ người dùng và từ kho dữ liệu. Hệ thống phải cách ly chức năng đạo đức độc quyền của
nhà cung cấp bằng cách cung cấp giao diện chung cho IED. Nói cách khác, cần có một giao
diện chuẩn bất kể nhà cung cấp IED.
Hệ thống nên được cập nhật bằng một sơ đồ báo cáo theo từng ngoại lệ, trong đó các thay
đổi điểm trạng thái và thay đổi điểm tương tự chỉ được báo cáo khi chúng vượt quá giới
hạn đáng kể của chúng.
4.5.2 Kiến trúc hệ thống
Các loại dữ liệu và kiểm soát mà hệ thống sẽ tạo điều kiện thuận lợi phụ thuộc vào việc
lựa chọn IED và các thiết bị trong hệ thống. Điều này phải được giải quyết trên cơ sở
từng trạm biến áp. Yêu cầu chính là thu được các số đọc tương tự theo cách cung cấp sự
thể hiện chính xác các giá trị của chúng:
• Thiết bị trường cấp 1: Mỗi thiết bị điện tử (rơ le, đồng hồ đo, PLC, v.v.) có bộ
nhớ trong để lưu trữ một số hoặc tất cả các dữ liệu sau: giá trị nhật ký tương
tự, thay đổi trạng thái, chuỗi sự kiện và chất lượng điện.
Những dữ liệu này thường được lưu trữ trong hàng đợi FIFO (vào trước, xuất trước)
và khác nhau về số lượng sự kiện được duy trì.

• Bộ tập trung dữ liệu trạm biến áp cấp 2: Bộ tập trung dữ liệu trạm biến áp
tor nên thăm dò từng thiết bị (cả điện tử và thiết bị khác) để biết các giá trị
tương tự và thay đổi trạng thái ở tốc độ thu thập dữ liệu phù hợp với hệ thống
SCADA của tiện ích (ví dụ: điểm trạng thái cứ sau 2 giây, dòng thời gian và bộ
tạo tương tự cứ sau 2 giây và các giá trị tương tự còn lại cứ sau 2 giây đến 10
giây). Bộ tập trung dữ liệu trạm biến áp nên duy trì một cơ sở dữ liệu cục bộ.
• Hệ thống SCADA / Kho dữ liệu cấp độ 3: Tất cả dữ liệu cần thiết cho mục đích
hoạt động phải được truyền đạt đến hệ thống SCADA thông qua một liên kết truyền
thông từ bộ tập trung dữ liệu. Tất cả dữ liệu cần thiết cho các mục đích không
hoạt động phải được truyền đạt đến kho dữ liệu thông qua một liên kết giao tiếp
từ bộ tập trung dữ liệu. Một kho dữ liệu là cần thiết để hỗ trợ kiến trúc máy
tính lớn hoặc máy khách-máy chủ trao đổi dữ liệu giữa hệ thống và người dùng công
ty qua mạng WAN của công ty (mạng diện rộng). Chuyên nghiệp thiết lập này

cung cấp cho người dùng thông tin cập nhật và loại bỏ nhu cầu chờ truy cập
bằng cách sử dụng một đường liên lạc duy nhất tới hệ thống, chẳng hạn như
quay số điện thoại qua modem.
4.5.3 Bộ xử lý máy chủ trạm con
Bộ xử lý máy chủ trạm biến áp phải dựa trên các tiêu chuẩn công nghiệp và khả năng
kết nối mạng mạnh mẽ, chẳng hạn như Ethernet, TCP / IP, Windows operat ing system,
Linux, v.v. Nó cũng phải hỗ trợ một bảo mật architec mở, không có giao diện hoặc
sản phẩm độc quyền. Cơ sở dữ liệu quan hệ được chấp nhận trong ngành (RDB) với
ngôn ngữ truy vấn có cấu trúc (SQL) capa bility và tính toán toàn doanh nghiệp
phải được hỗ trợ. Kìm sup RDB phải cung cấp khả năng sao chép để hỗ trợ cơ sở dữ
liệu dự phòng hoặc sao lưu.
4.5.4 Mạng LAN của trạm con
Mạng LAN của trạm biến áp phải đáp ứng các tiêu chuẩn công nghiệp để cho phép khả
năng tương tác và sử dụng các thiết bị cắm là chạy. Các nguyên tắc kiến trúc mở
cần được tuân thủ, bao gồm cả việc sử dụng các giao thức tiêu chuẩn công nghiệp
(ví dụ: IEEE 802.x [Ethernet]). Công nghệ mạng LAN được sử dụng phải áp dụng được
cho môi trường trạm biến áp và tạo điều kiện giao tiếp với thiết bị cấp quá trình
(IED, PLC) đồng thời cung cấp khả năng miễn nhiễm và cách ly với tiếng ồn của trạm
phụ.
4.5.5 Giao diện người dùng
Giao diện người dùng trong trạm biến áp phải là một thiết kế trực quan để đảm bảo
sử dụng hiệu quả hệ thống với sự nhầm lẫn tối thiểu. Hệ thống phân cấp hiển thị
hiệu quả sẽ cho phép thực hiện tất cả các hoạt động thiết yếu từ một vài màn hình.
Điều quan trọng là giảm thiểu hoặc tốt hơn là loại bỏ nhu cầu nhập. Cần có một cái
nhìn và cảm nhận chung cho tất cả các lần chơi. Một thư viện các ký hiệu tiêu
chuẩn nên được sử dụng để biểu diễn thiết bị điện cơ bản trên màn hình đồ họa.
Trên thực tế, thư viện này nên được thiết lập và sử dụng trong tất cả các trạm
biến áp và phối hợp với các hệ thống khác trong tiện ích, chẳng hạn như hệ thống
SCADA phân phối, hệ thống quản lý năng lượng, hệ thống thông tin địa lý (GIS) và
hệ thống quản lý cuộc gọi sự cố.
4.5.6 Giao diện truyền thông
Có các giao diện với IED của trạm biến áp để thu thập dữ liệu, xác định trạng
thái hoạt động của từng IED, hỗ trợ tất cả các giao thức truyền thông được sử dụng bởi

IED và hỗ trợ các giao thức tiêu chuẩn đang được phát triển. Có thể có một giao diện
với hệ thống quản lý năng lượng (EMS) cho phép người vận hành hệ thống giám sát và điều
khiển từng trạm biến áp và EMS nhận dữ liệu từ hệ thống tích hợp và tự động hóa trạm
biến áp theo các chu kỳ khác nhau. Có thể có một giao diện cho hệ thống quản lý phân
phối với các khả năng tương tự như giao diện EMS.
4.5.7 Cân nhắc về giao thức
Như đã thảo luận trước đó, một giao thức truyền thông cho phép giao tiếp giữa hai thiết
bị. Các thiết bị phải có cùng một giao thức (và phiên bản) được triển khai. Bất kỳ sự
khác biệt nào về giao thức sẽ dẫn đến lỗi giao tiếp. Tích hợp trạm biến áp và kiến trúc
tự động hóa phải cho phép các thiết bị từ các nhà cung cấp khác nhau giao tiếp (tương
tác) bằng cách sử dụng giao thức tiêu chuẩn ngành. Tiện ích có thể linh hoạt để chọn
thiết bị tốt nhất cho từng ứng dụng, miễn là các nhà cung cấp đã thiết kế thiết bị của
họ để đạt được đầy đủ chức năng với giao thức. Có hai cơ sở hạ tầng mà một tiện ích xem
xét cho IED. Khả năng chính của IED là các khả năng độc lập của nó, chẳng hạn như bảo
vệ hệ thống điện cho IED rơ le. Khả năng thứ cấp của IED là các mối quan hệ capabili
tích hợp của nó, chẳng hạn như giao diện vật lý của nó (ví dụ: RS-232, RS-485, Ethernet)
và giao thức truyền thông của nó (ví dụ: DNP3, Modbus, IEC 61850 MMS). Các tiện ích
thường chỉ định IED mà họ muốn sử dụng trong trạm biến áp thay vì đưa cho nhà cung cấp
một hợp đồng chìa khóa trao tay để chỉ cung cấp IED của nhà cung cấp trong trạm biến
áp. Tuy nhiên, các tiện ích thường chọn IED chỉ dựa trên các khả năng độc lập của IED,
mà không xem xét các khả năng tích hợp của IED.
4.6 Trạm biến áp kỹ thuật số mới

Trạm biến áp kỹ thuật số mới sẽ có các thiết bị thông minh và hệ thống dây điện thông
minh với bộ điều khiển thông minh khiến nó trở thành giấc mơ của các nhà thiết kế, vì
nó sẽ có khả năng bảo vệ, đo lường, truy xuất dữ liệu, giám sát và điều khiển tích hợp.
Trạm biến áp được tổ chức theo ba cấp độ kiến trúc.
4.6.1 Mức quy trình
Thông thường, dữ liệu từ thiết bị trong trạm biến áp đến các thiết bị để xử lý qua dây
cứng. Trong trạm biến áp hiện đại, thiết bị hỗ trợ (hệ thống sơ cấp) trong trạm được
nhúng với các bộ phân chia thông minh, có thể giao tiếp trực tiếp qua mạng LAN, được
gọi là bus xử lý như trong Hình 4.10. Dòng điện, điện áp và các dữ liệu khác (áp suất
và nhiệt độ từ GIS, v.v.) từ trường được truyền

Truy cập từ xa Trạm biến áp nâng cao
HMI nhận thức tình huống
VAN
Người sử dụng
Phòng điều khiển

Người sử dụng
Cổng vào
Trạm xe buýt
Bộ điều khiển Bay Rơ le bảo vệ Bộ tập trung dữ liệu Phasor
Tiến trình xe buýt
Giám sát tình trạng

Analog và kỹ thuật số
các đơn vị
hợp nhất các đơn vị
Thiết bị chính với

cảm biến kỹ thuật số nhúng
Hình 4.10 (Xem phụ trang màu.) Trạm biến áp kỹ thuật số mới.
qua bus quá trình Ethernet. Các thiết bị, chẳng hạn như rơ le bảo vệ, bộ
ghi, PMU, bộ điều khiển vịnh và PDC, có thể dễ dàng đăng ký thông tin này
với tư cách là khách hàng đối với luồng dữ liệu này qua bus quy trình.
Thông tin từ các thiết bị hiện trường (thiết bị chính) truyền đến trung tâm
điều khiển SCADA thông qua bus quá trình và các tín hiệu điều khiển từ điều khiển

trạm tiếp cận các thiết bị hiện trường thông qua bus quy trình. Trong kiến trúc kỹ
thuật số hoàn toàn, các lệnh điều khiển cũng được chuyển đến các thiết bị chính thông
qua bus xử lý. Bus quy trình cho phép các dịch vụ quan trọng về thời gian cho cả bảo
vệ và kiểm soát. Do đó, xe buýt quy trình hỗ trợ việc truyền đạt thông tin từ “tai mắt”
của hệ thống điện đến cấp vịnh một cách hiệu quả và hiệu quả hơn so với các phương tiện
thông thường.
4.6.2 Mức độ bảo vệ và kiểm soát
Có các thiết bị trong trạm biến áp liên kết bus quá trình với bus sta tion. Chúng bao
gồm các thiết bị thứ cấp như bộ điều khiển vịnh, rơ le dò tìm, mạng Ethernet và bộ
chuyển mạch, bộ đồng bộ hóa thời gian, thiết bị đo và thiết bị ghi. Cấp độ vịnh hoặc
cấp độ bảo vệ và kiểm soát bao gồm các thiết bị này và các bảng điều khiển chúng.
4.6.3 Trạm xe buýt và nhà ga cấp
Bus trạm là mạng LAN hỗ trợ giao tiếp ngang hàng và nhiều thiết bị và máy khách để trao
đổi dữ liệu. Việc truyền dữ liệu đến hệ thống phân cấp cao hơn cũng bắt nguồn từ lớp
này. Mỗi IED tạo thành các chức năng bảo vệ quan trọng về thời gian bằng cách tương tác
trực tiếp trên bus quy trình. Việc chuyển đổi điểm trên sóng cũng được thực hiện bởi
IED. Trạm sẽ lưu trữ giao diện người-máy của trạm biến áp (HMI) cần thiết để trực quan
hóa các sự kiện trong trạm để nhân viên có được dữ liệu thời gian thực của các hoạt
động. Việc điều phối nhiều IED và cũng như giám sát tình trạng của thiết bị trong trạm
biến áp (máy biến áp, cầu dao và ống lót, v.v.) được quản lý bởi HMI cấp trạm thông qua
bus trạm.
Hình 4.10 đưa ra bức tranh về trạm biến áp kỹ thuật số hiện đại với các thiết bị
tại hiện trường (cấp quy trình dựa trên IEC 61850-9-2), các thiết bị và thông tin liên
lạc cấp vịnh, và mạng LAN cấp trạm và các thiết bị và cơ sở dữ liệu được hỗ trợ.
4.7 Kiến trúc tự động hóa trạm biến áp
Kiến trúc tự động hóa trạm biến áp khác nhau tùy thuộc vào các nents compo đã hoàn
thiện để triển khai trong trạm biến áp và để tự động hóa. Việc tự động hóa của trạm
biến áp thông thường và trạm biến áp mới sẽ khác nhau rất nhiều do sự sẵn có của các
thiết bị và kênh liên lạc.

Việc chuyển đổi từ các hệ thống kế thừa sang các hệ thống tự động hóa hiện đại cung
cấp những hiểu biết quan trọng về sự phát triển của hệ thống tự động hóa cho các trạm
phụ. Các phần sau sẽ trình bày rõ hơn về cuộc di cư này.

4.7.1 Hệ thống tự động hóa trạm biến áp kế thừa
Trạm biến áp điện là cơ sở hạ tầng quan trọng nhất của hệ thống điện vì chúng
giám sát và kiểm soát công việc của lưới truyền tải rộng khắp. Như đã thảo luận
trước đó, quá trình tự động hóa các trạm biến áp đang được tiến hành trên toàn
thế giới với tốc độ nhanh chóng nhằm trang bị các tiện ích nhằm sử dụng các
nguồn lực sẵn có một cách hiệu quả nhất. Sự phát triển của IED, việc thực hiện
và chấp nhận các tiêu chuẩn, và chuyển sang các hệ thống mở có khả năng tương
tác đã dẫn đến việc tự động hóa rộng rãi các trạm biến áp.
Tự động hóa một trạm biến áp mới tương đối dễ dàng. Công việc có thể bắt đầu
khi bắt đầu; IED mới có thể được triển khai và tích hợp để thực hiện các chức
năng khác nhau ở giai đoạn thiết kế. Tuy nhiên, việc tự động hóa các trạm phụ
hiện có đang đặt ra một thách thức nghiêm trọng. Một số giải pháp thay thế có
sẵn để thực hiện tùy thuộc vào sự sẵn có của thiết bị và thiết bị mềm trong trạm
biến áp và các hạn chế về tài chính. Để tích hợp IED với một hệ thống hiện có,
các kỹ sư cần phải thông thạo các công nghệ cũ và mới.
Hệ thống tự động hóa trạm biến áp truyền thống được thể hiện trong Hình 4.11
với trạm biến áp nhận dữ liệu từ các đầu vào được nối dây cứng từ các đầu dò và
các thiết bị khác tại hiện trường để lấy dữ liệu vận hành. Chúng được truyền tới
hệ thống SCADA ở các cấp phân cấp cao hơn. Rơ le bảo vệ cũng báo về trạm biến
áp. Lĩnh vực trạm biến áp và mực nước biển sẽ có một lượng lớn dây đồng cứng và
bất kỳ sự mở rộng nào của hệ thống sẽ yêu cầu đào rãnh và đi dây rộng rãi và
khắc phục những khó khăn liên quan.
Việc di chuyển một trạm biến áp cũ sang một trạm biến áp kỹ thuật số có thể
được thực hiện theo từng giai đoạn, như đã thảo luận trong Phần 4.8 về các trạm
biến áp mới và hiện có. Khi các IED với các chức năng bổ sung được thêm vào trạm
biến áp để thay thế các rơle cơ điện, trạm biến áp sẽ giống như mô tả trong Hình
4.12. Đầu vào và đầu ra vẫn được nối cứng vẫn nằm trong trạm biến áp cho các
chức năng khác.
Kiến trúc trạm biến áp kỹ thuật số mới được thảo luận chi tiết trong phần
sau. Các con đường di chuyển từ hệ thống không có quyền sử dụng sang hệ thống
không-IEC 61850 và cuối cùng đến trạm biến áp kỹ thuật số hoàn toàn sẽ được thảo luận.
4.7.2 Thiết kế tự động hóa trạm biến áp kỹ thuật số
Kiến trúc trạm biến áp kỹ thuật số mới có thể được thiết kế theo nhiều cách.
IEC 61850 có thể được triển khai dần dần bằng cách bắt đầu với việc điều chỉnh
các IED hiện có để hỗ trợ tiêu chuẩn truyền thông mới qua xe buýt ga và đồng
thời giới thiệu một số giải pháp dựa trên xe buýt quy trình đầu tiên. Hai loại
kiến trúc nhà ga được thảo luận trong các phần tiếp theo.

Lưu ý: Có thể ngắt kết nối

EMS
Với công ty nếu cần
Mạng
Công ty
SCADA DMZ VAN
1200
bps
C2020 Kho dữ liệu
Bộ định tuyến Bộ định tuyến
Bộ chuyển đổi giao
thức DNP 3.0 / C2020
10 Mb / giây
Bộ định tuyến /

Mạng T1
Sự liên quan
SA Sub
DNP 3.0
Chuyển tiếp khung hình
Điện thoại SA Sub
Quay số
56 Kb / giây đã cho thuê
Chuyển tiếp khung hình
Sự liên quan
Tòa tháp
Nối tiếp
GPS
Thời gian Trạm biến áp
Tài liệu tham khảo

Dữ liệu
SCADA HMI
Máy tập trung Bộ định tuyến
Giao diện
NĂM
Thẳng thắn Bảo vệ

Trf.
I / O
Trf. Bộ Rơ le
Annunclator
điều khiển LTC
Trf. Cảm biến
nhiệt độ
Trf. Màn
hình LTC
Hình 4.11 Trạm biến áp thông thường.
4.7.2.1 Kiến trúc xe buýt ga [2]

Sơ đồ phân cấp chức năng của kiến trúc dựa trên xe buýt ga được thể hiện trong Hình
4.13. Nó thể hiện việc triển khai một phần tiêu chuẩn IEC 61850 và chỉ mang lại một số
lợi ích mà tiêu chuẩn mới mang lại. Các đầu vào dòng điện và điện áp của các thiết bị
(bảo vệ, điều khiển, giám sát hoặc ghi [PCMR]) ở cuối phân cấp chức năng là thông
thường và được nối dây đến phía thứ cấp của máy biến áp dụng cụ trạm biến áp bằng cáp
đồng.
Kiến trúc này vẫn mang lại một số lợi thế đáng kể so với các hệ thống dây cứng
thông thường. Nó cho phép thiết kế và đề cập đến các sơ đồ bảo vệ khác nhau mà trong
một hệ thống thông thường yêu cầu một số lượng đáng kể đầu vào và đầu ra nhị phân có
dây chéo.

Doanh nghiệp
Xa VAN Dữ liệu
Truy cập
Kho
Bức tường lửa/
Nối tiếp
DNP3 SCADA
FTP
EMS
TCP / IP
PLC cho
Modem Sự phối hợp

Trạm biến áp
Kiểm soát logic
Bộ tập trung dữ liệu
GPS
(Bậc thầy) Người nhận
Trạm biến áp
Bộ tập trung dữ
liệu (phụ)
DNP3
Địa phương
DNP3
HMI MODB
MODB
CHÚNG TA
CHÚNG TA
IED
IED IED
IO có dây cứng
Hình 4.12 Trạm biến áp thông thường với kiến trúc phân cấp.
HMI trạm con
Chức năng trạm con
Vịnh
Chức năng Bay
Chức năng
Chức năng của thiết bị Chức năng của thiết bị Chức năng của thiết bị Chức năng của thiết bị
Hình 4.13 Kiến trúc dựa trên xe buýt ga.

HMI trạm con MU-Go United

IOU- Đơn vị IO
Chức năng trạm con
Chức năng Bay Chức năng Bay
Chức năng của thiết bị Chức năng của thiết bị Chức năng của thiết bị Chức năng của thiết bị
MU IOU TRONG IOU MU IOU MU IOU
Hình 4.14 Thiết kế với bus quy trình và bus trạm trong trạm biến áp.
4.7.2.2 Xe buýt ga và kiến trúc xe buýt quy trình

Có thể tận dụng toàn bộ lợi thế của tất cả các tính năng có sẵn trong tiêu chuẩn truyền
thông mới nếu cả trạm và bus quy trình đều được sử dụng. Các ứng dụng phân tán dựa trên
truyền thông IEC 61850 liên quan đến một số thiết bị khác nhau được kết nối với mạng
LAN của trạm biến áp như được thể hiện trong sơ đồ khối đơn giản trong Hình 4.14.
Một đơn vị hợp nhất (MU) sẽ xử lý các đầu vào cảm biến, tạo ra các giá trị được
lấy mẫu cho dòng điện và điện áp ba pha, định dạng một thông báo truyền thông và phát
nó trên mạng LAN của trạm biến áp.
Một thiết bị khác, đơn vị IO (IOU), sẽ xử lý các đầu vào trạng thái, dữ liệu
trạng thái gener ate, định dạng thông báo liên lạc và phát đa hướng nó trên mạng LAN
của trạm biến áp. Tất cả các IED đa chức năng sau đó sẽ nhận được thông báo val ues
được lấy mẫu và thông báo trạng thái nhị phân. Sau đó, các đơn vị đã đăng ký dữ liệu
này sẽ xử lý dữ liệu (bao gồm cả việc lấy mẫu lại trong hầu hết các trường hợp), đưa
ra quyết định và vận hành bằng cách gửi thông báo GSE tới IOU để xử lý bộ ngắt hoặc
thực hiện bất kỳ hành động bắt buộc nào khác. Hình 4.13 cho thấy kiến trúc truyền thông
đơn giản của triển khai hoàn chỉnh của IEC 61850. Số lượng công tắc cho cả bus quá
trình và bus con có thể nhiều hơn một, tùy thuộc vào kích thước của trạm biến áp và các
yêu cầu về độ tin cậy, tính khả dụng và khả năng bảo trì.
4.8 Trạm biến áp mới so với trạm biến áp hiện có
Thiết kế của các trạm biến áp mới có ưu điểm là bắt đầu bằng một tờ giấy trắng. Trạm
biến áp mới thường sẽ có nhiều IED cho các chức năng khác nhau và phần lớn dữ liệu vận
hành cho hệ thống SCADA sẽ đến từ các IED này. IED sẽ được tích hợp với

thông tin liên lạc hai chiều kỹ thuật số. Thông thường, không có thiết bị đầu
cuối thông thường từ xa (RTU) trong các trạm biến áp mới. Chức năng RTU được
giải quyết bằng cách sử dụng IED, PLC và mạng tích hợp sử dụng truyền thông kỹ
thuật số. Trước đây, 100% các điểm trong trạm biến áp là có dây cứng và các RTU
thông thường được sử dụng để xử lý các điểm đầu vào và đầu ra (I / O) có dây
cứng. Trong một trạm biến áp mới, ít hơn 5% số điểm được nối cứng, vì vậy các
RTU thông thường đã được thay thế bằng các bộ dò nguồn dữ liệu được thiết kế
để hỗ trợ cả dữ liệu hoạt động và không hoạt động từ IED.
Trong các trạm biến áp hiện có, có một số cách tiếp cận thay thế, tùy
thuộc vào việc trạm biến áp có lắp đặt RTU thông thường hay không. Tiện ích có
ba lựa chọn cho RTU trạm biến áp thông thường hiện có của họ: tích hợp RTU với
IED (giả sử RTU hỗ trợ khả năng này); tích hợp RTU như một IED khác; hoặc ngừng
sử dụng RTU và sử dụng IED và bộ trung tâm dữ liệu, như với một trạm biến áp
mới.
Khi các tiện ích nâng cấp thiết bị cũ trên hệ thống phân phối của họ, cơ
hội phát sinh để thu được nhiều giá trị hơn từ cấu hình kết hợp của công nghệ
mới và hiện có. Các tiện ích đang làm mới các thiết bị cơ bản của trạm biến áp
và họ cũng đang nâng cấp thiết bị tự động hóa của trạm biến áp. Trọng tâm là
việc bổ sung các thiết bị điện tử thông minh (IED) vào mảng thiết bị đầu cuối
từ xa (RTU) và bộ tập trung dữ liệu hiện có, cả trong trạm biến áp và hạ lưu
trên bộ cấp nguồn phân phối, và cơ hội thu được nhiều giá trị hơn từ kết quả
dữ liệu.
Việc thực hiện IED không chỉ cung cấp một nguồn dữ liệu mới phong phú có
thể mang lại lợi ích cho toàn bộ tổ chức tiện ích, mà còn cải thiện trường hợp
kinh doanh cho IED và không ngẫu nhiên, hỗ trợ loại bỏ các lỗ hổng giữ nhân
viên vận hành của tiện ích và công nghệ thông tin (CNTT ) nhân viên từ sự hợp
tác đầy đủ.
4.8.1 Các động lực của quá trình chuyển đổi
IED dựa trên vi xử lý với khả năng giao tiếp hai chiều đang tăng cường các RTU
tương tự vì cái trước cung cấp nhiều chức năng hơn cái sau. Cụ thể, RTU chỉ
cung cấp cho người vận hành dữ liệu hoạt động. IED cung cấp dữ liệu hoạt động
và dữ liệu không hoạt động với giá trị tiềm năng cao cho hầu hết các đơn vị
kinh doanh tiện ích.
Chỉ sử dụng dữ liệu hoạt động từ IED, có giá trung bình là 5.000 đô la, chỉ
khai thác được khoảng 20% giá trị tiềm năng của nó. Việc truy cập vào dữ liệu
chưa hoạt động của IED có thể cung cấp cho các đơn vị kinh doanh thông tin chi
tiết sẽ gặt hái được nhiều lợi ích trên toàn diện, từ lập kế hoạch và kỹ thuật
đến bảo trì, quản lý tài sản và các nhóm chất lượng điện — trò chơi của các
thực thể doanh nghiệp sử dụng.

4.8.2 Đường dẫn di chuyển và các bước liên quan
Nâng cấp trạm biến áp là một loạt các bước hoặc mức độ hoạt động. Đầu tiên là việc bổ
sung IED, hỗ trợ ba đường dẫn dữ liệu chức năng—
hoạt động, không hoạt động và truy cập từ xa — lấy dữ liệu ngược dòng tới các nhà khai
thác trong trung tâm điều khiển và tới kho dữ liệu doanh nghiệp. Thứ hai là quá trình
tích hợp, trong đó tận dụng khả năng giao tiếp hai chiều trong IED cho dữ liệu hoạt
động của chúng và ghi lại dữ liệu chưa hoạt động để khai thác 80% giá trị còn lại của
chúng. Thứ ba, đơn vị phải xem xét các ứng dụng chạy ở cấp trạm biến áp nào để tối ưu
hóa hoạt động của trạm biến áp và hạ lưu, trung chuyển phân phối.
Ban đầu, IED được tích hợp với một số RTU kế thừa, nhưng cách sắp xếp đó vẫn không
mang lại giá trị đầy đủ của một bản nâng cấp như vậy. Nhưng sự phát triển của một nhóm
sản phẩm được gọi là bộ tập trung dữ liệu đã cho phép thu thập và truyền dữ liệu chưa
hoạt động từ IED tới doanh nghiệp — chìa khóa để đạt được giá trị lớn hơn được mô tả ở
đây. (Dữ liệu hoạt động, trong khi đó, được chuyển đến trung tâm điều khiển.) Kết quả
của quá trình chuyển đổi này từ sự sắp xếp tập trung vào RTU sang một kho lưu trữ mạng
phân tán với IED và bộ tập trung dữ liệu trái ngược với kế thừa, nối tiếp, điểm-đến-
kiến trúc dựa trên truyền thông điểm. Với kiến trúc mạng phân tán, các RTU kế thừa, nếu
chúng có thể được duy trì, chỉ cần đảm nhận vai trò của IED cho đến hết vòng đời hữu
ích của chúng. Hình 4.15 cho thấy sự di chuyển của hệ thống có dây cứng lấy RTU làm
trung tâm sang kiến trúc mạng phân tán với bộ tập trung dữ liệu.
Bậc thầy
Bậc thầy
Trạm
Trạm
VÀ VÀ
Dữ liệu
Máy tập trung IED

RTU
Dây cứng
IED
RTU Centric
Mạng phân tán
Ngành kiến trúc
IED
Hình 4.15 Di chuyển từ kiến trúc trung tâm RTU sang kiến trúc mạng phân tán.

Không Hỗn hợp Đầy

Không
IEC 61850 IEC 61850 IEC 61850
SCADA
Ngành kiến trúc Ngành kiến trúc Ngành kiến trúc
Không có đến Non 61850

Không phải 61850 sang kết
hợp • Cài đặt máy chủ
• RTU Non 61850 đến Full •
• Các IED hiện có thâm dụng Thay thế các IED hiện có
• Tích hợp IED
• Thêm bus ethernet • Thêm bus ethernet
• I / O có dây cứng
• Thêm IED IEC 61850 • Thêm IED IEC 61850
• Thêm bus quy trình (tùy chọn) • Thêm bus quy trình (tùy chọn)
• Bộ tập trung dữ liệu
• IED tích hợp

• I / O có dây cứng
• Tích hợp RTU Kết hợp thành Đầy đủ

Lai theo thiết kế
• Thay thế các IED hiện có
• Cài đặt Máy chủ
• Thêm bus ethernet
• Thêm IED tiêu chuẩn
• Thêm IED IEC 61850
• Thêm bus quy trình (tùy chọn)
• Thêm các đơn vị hợp nhất (tùy chọn)
• Thêm các đơn vị hợp nhất (tùy chọn) Không có đến Đầy đủ
• Cài đặt Máy chủ
• Thêm các đơn vị hợp nhất (tùy chọn)
Hình 4.16 Các con đường di chuyển từ không có SCADA sang kế thừa, sang kết hợp và đến trạm biến
áp digi tal đầy đủ.
Có thể đạt được lộ trình di chuyển từ trạm biến áp không sử dụng đến trạm biến
áp hoàn toàn kỹ thuật số theo nhiều cách khác nhau, tùy thuộc vào sự sẵn có của tài
nguyên và tốc độ di chuyển mong muốn. Hình 4.16 đưa ra một bức tranh toàn cảnh về
các con đường di chuyển sẵn có.
Việc chuyển từ hệ thống không phải SCADA sang hệ thống SCADA bắt đầu bằng việc
cài đặt RTU, IED, I / Os được nối cứng vào RTU và các giao diện phần mềm. Việc di
chuyển từ không có SCADA cũng có thể là một hệ thống kết hợp như được thể hiện trong
Hình 4.16, nơi IED của IEC 61850 có thể được thêm vào và kết hợp chặt chẽ với nhau.
Bus tiến trình và các đơn vị hợp nhất là tùy chọn trong trường hợp này. Các hệ thống
kết hợp này có thể dễ dàng chuyển đổi sang chức năng IEC 61850 đầy đủ bằng cách thay
thế các IED hiện có thành các IED tương thích với IEC 61850, thêm bus xử lý và các
đơn vị hợp nhất. Việc chuyển đổi từ không SCADA sang kế thừa sang trạm biến áp hỗn
hợp sang kỹ thuật số đầy đủ có thể đạt được bằng cách thực hiện theo bất kỳ con đường
giảm thiểu nào, theo quyết định của ban quản lý tiện ích.
4.8.3 Giá trị của các tiêu chuẩn trong tự động hóa trạm biến áp [11,12]
Việc bổ sung công nghệ mới vào các hệ thống kế thừa và kết quả là cấu hình kết hợp
nhấn mạnh giá trị của các tiêu chuẩn. Hệ thống kế thừa của tiện ích bị hạn chế bởi
các khả năng hiện tại của nó và nhu cầu nâng cấp.
Một tiện ích phải hỏi: nếu nhà cung cấp kế thừa vẫn hoạt động kinh doanh, thì nhà cung cấp kế thừa có

thiết bị dựa trên kiến trúc mở và các tiêu chuẩn công nghiệp, nó có thể được nâng cấp
không, các phụ tùng thay thế có còn không và có lộ trình chuyển đổi hợp lý sang các
công nghệ mới hơn với các thiết bị hiện có không?
Công trình lịch sử của Bảng điều khiển khả năng tương tác lưới điện thông minh
(SGIP) 1.0 do chính phủ tài trợ và quá trình chuyển đổi sang SGIP 2.0 do thành viên
định hướng đã đặt nền tảng cho các tiêu chuẩn lưới điện thông minh và quy trình tương
tác và sự hài hòa toàn cầu của các nỗ lực và kết quả liên quan. Ví dụ, điều này bao gồm
khả năng tương thích ngược của IED và việc tiếp tục sử dụng các RTU kế thừa khi quá
trình tự động hóa được cải thiện.
Ví dụ, IEC 61850, một tiêu chuẩn toàn cầu về truyền thông tự động hóa trạm biến
áp, cung cấp lợi ích của danh pháp biến tiêu chuẩn thay cho danh pháp biến duy nhất của
từng nhà cung cấp, đặc hữu của các hệ thống kế thừa. Việc tiêu chuẩn hóa các thuật ngữ
liên quan đến công nghệ làm cho việc tập hợp một danh sách điểm, ví dụ, đơn giản hơn
nhiều và giảm bớt quá trình chuyển đổi sang tự động hóa.
Các tiêu chuẩn cũng áp dụng cho việc trích xuất, tập trung và lưu trữ dữ liệu.
Đây là những quy trình quan trọng mang lại nhiều giá trị tự động hóa cho các nhà vận
hành lưới điện.
Các công nghệ mới có thể được tích hợp với các hệ thống cũ và tạo ra cấu hình kết
hợp với kiến trúc mạng dữ liệu mới. Sự tích hợp của cũ và mới là một trong những thách
thức. Nhưng lời hứa, trong trường hợp tự động hóa trạm biến áp - một bước quan trọng
đầu tiên trong tự động hóa phân phối nói riêng và hiện đại hóa lưới điện nói chung -
là một kiến trúc mạng phân tán mới với IED và bộ tập trung dữ liệu mang lại giá trị cao
với việc cung cấp (vận hành và ) dữ liệu không hoạt động cho các đơn vị kinh doanh.
Điều này cải thiện lợi tức đầu tư đối với sự gia tăng đắt đỏ của IED. Nó đòi hỏi một
mức độ hợp tác giữa các nhà hát opera và CNTT, và nó mang lại giá trị toàn doanh nghiệp
cho tiện ích. Sự tương tác thích hợp của các công nghệ mới với các hệ thống cũ, đặc
biệt là trong trường hợp tự động hóa trạm biến áp, sẽ mở ra một dòng giá trị mới, đáng
kể cùng với những lợi ích vận hành mà người ta mong đợi.
4.9 Các chức năng ứng dụng tự động
hóa trạm biến áp (SA)

Như đã thảo luận trước đó, SCADA phân phối sẽ có các chức năng cơ bản như giám sát và
điều khiển, tạo báo cáo, lưu trữ dữ liệu lịch sử và một số chức năng cho ứng dụng đặc
biệt trong sơ đồ tự động hóa trạm biến áp. Các phần sau sẽ trình bày chi tiết về các
chức năng ứng dụng.

Khu vực địa phương

Xe buýt
Mạng
AC Của
AC Chuyển tiếp Chuyển tiếp
IED IED
Chuyển tiếp
Điện áp hiện tại

Của tôi;
Dây cứng Dây cứng Trạng thái / Chuyến đi
DC DC DC tín hiệu DC
(một) (b)
Hình 4.17 (a) Bảo vệ qua dây cứng và (b) Bảo vệ qua mạng LAN.
4.9.1 Các chức năng bảo vệ tích hợp: Cách tiếp cận truyền thống
và cách tiếp cận dựa trên IED
Theo cách tiếp cận truyền thống, các rơ le có đầu vào được quấn cứng từ các
máy biến áp dụng cụ và từ các rơ le, các dây cứng mang tín hiệu hành trình
đến các bộ ngắt mạch, như thể hiện trong Hình 4.17. Trong phương pháp tiếp
cận hiện đại dựa trên IED, thông tin từ các máy biến áp dụng cụ sẽ đến các
IED chuyển tiếp qua mạng LAN, các rơle trao đổi thông tin qua mạng LAN và
khi bus quá trình trở thành hiện thực, các bộ ngắt mạch sẽ nhận được tín
hiệu hành trình thông qua một đối tượng chung- thông báo sự kiện trạm biến
áp định hướng (GOOSE) di chuyển trong bus quy trình, như minh họa trong Hình 4.17b.
Trong trường hợp hỏng cầu dao, trong sơ đồ dây bảo vệ truyền thống, dây
cứng sẽ mang tín hiệu chuyến đi đến sơ đồ bảo vệ dự phòng, như trong Hình
4.18a, trong khi trong sơ đồ bảo vệ hiện đại, bảo vệ dự phòng được bắt đầu
qua mạng LAN như đã cho trong Hình 4.18b, điều này làm giảm hệ thống dây
điện rất nhiều và cũng sẽ sử dụng các đường dẫn thay thế.
Các chức năng bảo vệ như tự động đóng lại và các sơ đồ vi sai bus có thể
được thực hiện và lỗi bộ ngắt có thể được xử lý một cách hiệu quả. Lợi ích
nằm ở chỗ có thể tránh được các rơle bảo vệ riêng biệt và do đó đạt được sự
cải thiện hiệu suất và nâng cao độ tin cậy.
4.9.2 Các chức năng tự động hóa
Các chức năng ứng dụng tự động hóa trạm biến áp bao gồm chuyển đổi dự phòng
bus thông minh, khôi phục tải tự động, chuyển tiếp thích ứng và giám sát
tình trạng thiết bị, được giải thích trong các phần sau.

115 kV 115 kV
Nguồn Nguồn
Bảo vệ
Dây cứng
Chuyển tiếp
IED
69 kV
Xe buýt 69 kV
Xe buýt
Dây cứng
Bảo vệ
Chuyển tiếp Cầu dao Bảo vệ

Bảo vệ
IED Thất bại Chuyển tiếp
Chuyển tiếp
IED
IED
Nguồn tại
Xa
Chấm dứt
Trạm biến áp
VÀ
ĐIOSE
Thông điệp
(một) (b)
Hình 4.18 (a) Bảo vệ qua hệ thống dây cứng và (b) Bảo vệ qua kết nối GOOSE sử dụng
mạng LAN.
4.9.2.1 Chuyển đổi dự phòng bus thông minh và khôi phục tải tự động
Sơ đồ này thường được sử dụng trong một trạm biến áp phân phối có hai máy biến áp và
một máy cắt thanh cái thường mở. Khi một máy biến áp trong trạm biến áp bị sự cố, sơ
đồ chuyển đổi dự phòng thanh cái đơn giản chuyển tải sang máy biến áp khỏe trong trạm,
điều này có thể làm quá tải máy biến áp khỏe và dẫn đến sự cố khác; do đó, các chương
trình chuyển đổi dự phòng xe buýt đã bị vô hiệu hóa trong một số trường hợp. Công suất
của trạm biến áp bị giới hạn bởi tải (quá tải) mà máy biến áp khỏe có thể mang.
Tuy nhiên, trong sơ đồ chuyển đổi dự phòng xe buýt thông minh, hệ thống trạm biến
áp tự động của trạm biến áp sẽ đảm bảo rằng máy biến áp khỏe mạnh không bị quá tải.
Điều này có thể được thực hiện bằng cách tạm thời loại bỏ một hoặc một vài bộ nạp đi.
Các bộ cấp nguồn này có thể được cung cấp từ một trạm biến áp lân cận bằng cách đóng
một công tắc buộc, và sự gián đoạn tải có thể được giảm thiểu. Lợi ích của chương trình
này chủ yếu là cải thiện độ tin cậy vì quá trình chuyển tải được thực hiện càng nhanh
càng tốt. Thời gian ngừng hoạt động có thể giảm từ 30 phút xuống 1 phút. Đề án cũng cho
phép sử dụng thiết bị tốt hơn.
Việc chuyển tải “thông minh” sẽ cho phép tải cao hơn trong điều kiện bình thường, vì
công suất của công ty trạm biến áp bị giới hạn ở lượng tải có thể mang theo một trường
hợp bất thường, như sự cố máy biến áp.

1 1
Một B Một B
2 2
3
3
4 5
4 Đến
Liền kề
Trạm biến áp
Hình 4.19 Trình diễn chuyển đổi dự phòng bus thông minh.
Hình 4.19 mô tả sự cố trên máy biến áp B. Cầu dao 1 và 2 sẽ ngắt và cô

lập máy biến áp B, máy cắt 3 sẽ đóng để chuyển tải sang máy biến áp A, máy sẽ
bị quá tải và có thể phải giảm tải do hở mạch. cầu dao 4. Tuy nhiên, sau đó
có thể chuyển tải bằng cách kết nối đường dây với trạm biến áp lân cận một
cách tự động bằng cách đóng cầu dao 5.
4.9.2.2 Phân đoạn đường cung cấp

Các trạm biến áp phân phối thường bị cắt khỏi đường dây cung cấp mà không có
bảo vệ ngắt bên cao. Điều này tạo ra một vấn đề và tải trọng đáng kể có thể
không hoạt động cho đến khi đội hiện trường đến. Các mục tiêu của chương trình
là xác định phần bị lỗi của đường dây cung cấp, cô lập phần bị lỗi và khôi
phục nguồn cung cấp cho các trạm biến áp được cấp từ phần không bị lỗi của
đường dây cung cấp. Lợi ích là sự cải thiện độ tin cậy vì dịch vụ cho các trạm
biến áp không có điện có thể được khôi phục nhanh nhất có thể. Thời gian ngừng
hoạt động giảm từ 30 xuống 1 hoặc 2 phút.
4.9.2.3 Chuyển tiếp thích ứng

Rơ le thích ứng là quá trình tự động thay đổi cài đặt của các IED rơ le bảo
vệ dựa trên các điều kiện của hệ thống. Điều này có thể giúp ích nhiều cho
người vận hành khi có khủng hoảng trong hệ thống, với các đường dây chính và
máy phát điện gặp sự cố. Chức năng bảo vệ đặc biệt của hệ thống tự động hóa
trạm biến áp có thể đóng một vai trò nào đó bằng cách thay đổi cài đặt của một
số IED chuyển tiếp. Ví dụ, trong trường hợp vấp phải một máy phát điện quan
trọng, một đường dây có thể bị tải nặng do sự chuyển hướng công suất từ các
nguồn khác. Trong những trường hợp bình thường, điều này sẽ dẫn đến sự vấp ngã của điều này

đường dây có thể leo thang đến tình huống khẩn cấp. Người điều khiển tại trung tâm
xe đẩy sẽ phát hiện chuyến đi và có thể thông báo cho hệ thống SA tương ứng về sự
kiện. Hệ thống SA có thể chuyển các rơ le thích hợp sang cài đặt mới để mang điện
cần thiết cho đến khi hết khủng hoảng và sau đó có thể chuyển về cài đặt ban đầu.
4.9.2.4 Giám sát tình trạng thiết bị (ECM)

Nhiều công ty điện lực đã sử dụng ECM để duy trì thiết bị điện trong tình trạng
hoạt động tốt nhất đồng thời giảm thiểu số lần gián đoạn.
Với ECM, các thông số vận hành thiết bị được tự động theo dõi để phát hiện sự xuất
hiện của các điều kiện vận hành bất thường khác nhau, sử dụng các cảm biến và công
cụ chẩn đoán chuyên dụng. Điều này cho phép nhân viên vận hành trạm biến áp có hành
động kịp thời khi cần thiết để nâng cao độ tin cậy và kéo dài tuổi thọ thiết bị.
Cách tiếp cận này được áp dụng thường xuyên nhất cho máy biến áp trạm biến áp và
máy cắt cung cấp điện cao áp để giảm thiểu chi phí bảo trì của các thiết bị này,
bằng cách loại bỏ việc kiểm tra định kỳ dựa trên thời gian và do đó tiết kiệm đáng
kể chi phí lao động và vật liệu. Số lượng sự cố nghiêm trọng được giảm xuống bằng
cách giảm chi phí sửa chữa và tránh tình trạng ngừng hoạt động bắt buộc. Đánh giá
thiết bị động là khả thi khi có thể sử dụng nhiều công suất hơn ra khỏi thiết bị
hiện có, do đó cải thiện tính khả dụng. Do đó, tuổi thọ của thiết bị được kéo dài,
và thậm chí kéo dài thêm một hoặc hai năm cũng có thể tiết kiệm đáng kể.
Các thiết bị giám sát ECM bao gồm
• Khí hòa tan trong các mẫu giám sát dầu

• Máy dò độ ẩm
• Tải màn hình thay đổi vòi

• Phóng điện một phần của màn hình âm thanh
• Màn hình ống lót
• Màn hình ngắt mạch (GIS và OCB)
• Màn hình pin
• Chuyên gia phân tích hệ thống
ECM là một lợi thế bổ sung của tự động hóa trạm biến áp, như được thảo luận ở phần
sau của chương.
4.9.3 Các chức năng ứng dụng cấp doanh nghiệp
Một khi trạm biến áp được tự động hóa, có nhiều chức năng ứng dụng có thể được thực
hiện ở cấp độ doanh nghiệp như đã thảo luận trong Phần 4.4.1. Mức cuối cùng chỉ ra
các triển khai liên quan đến doanh nghiệp tiện ích trong Hình 4.6.

4.9.3.1 Phân tích nhiễu

Phân tích nhiễu là một lợi thế bổ sung khi IED được thực hiện, vì chúng có
các khả năng vốn có để ghi lại dạng sóng lỗi và cũng là cơ sở để ghi dấu
thời gian vào dữ liệu vận hành đo được. Các giá trị này có thể được sử dụng
để tạo lại chuỗi nhiễu loạn vì thời gian đóng dấu ở mức mili giây hoặc ít
hơn sẽ giúp người vận hành và các nhân viên khác trong tiện ích đánh giá
tình hình và thực hiện hành động khắc phục cho lần nhiễu tiếp theo. Ví dụ,
trong trường hợp đảo một phần của hệ thống điện, các lỗi, sự cố đường dây,
quá tải và quá tải và ping chuyến đi của máy phát điện có thể xảy ra liên
tiếp nhanh chóng. Sau khi đảo, nhân viên tiện ích phải đánh giá tình hình
và xác định chuỗi sự kiện chính xác. Dấu thời gian của các sự kiện, tương
tự hoặc thay đổi trạng thái giúp tiện ích tạo lại một sự kiện và thực hiện
phân tích kỹ lưỡng các tình huống dẫn đến đảo. Các dạng sóng thu được có thể
được sử dụng bởi các bộ phận bảo trì và bảo vệ để đánh giá mức độ nghiêm
trọng của hư hỏng và thực hiện hành động khắc phục.
4.9.3.2 Xử lý cảnh báo thông minh

Xử lý cảnh báo thông minh là điều tối quan trọng trong phòng điều khiển để
giúp người vận hành không bị bối rối bởi pin của cảnh báo bị cắt bởi một sự
kiện. Điều này đã được giải thích chi tiết cùng với các kỹ thuật công nghệ
được sử dụng trong Chương 2.
4.9.3.3 Giám sát chất lượng điện năng

Chất lượng điện là một yếu tố quan trọng trong kịch bản vận hành hệ thống
điện ngày nay vì hai lý do. Chất lượng điện năng suy giảm do dòng thiết bị
điện tử công suất mới tràn vào hệ thống với sóng hài và gợn sóng. Nhưng
nguồn điện chất lượng là yếu tố bắt buộc để nhiều thiết bị hoạt động tối ưu,
và một số lượng lớn các cơ sở sản xuất yêu cầu nguồn điện chất lượng để sản
xuất chính xác. Hệ thống SA với IED được triển khai và tích hợp có thể giúp
giám sát chất lượng điện năng bằng cách báo cáo hàm lượng sóng hài ở dạng
sóng điện áp và tổng độ méo hài và cũng có thể gửi thông tin dao động đến
trung tâm giám sát để đánh giá. Hành động khắc phục cần thiết có thể được
thực hiện và chất lượng điện năng có thể được duy trì bởi tiện ích.
4.9.3.4 Giám sát thiết bị thời gian thực

Giám sát thiết bị thời gian thực là một nhánh của giám sát điều kiện thiết
bị đã được thảo luận trước đó. Theo truyền thống, thiết bị hệ thống điện
được tải đến công suất danh định trong điều kiện bình thường, trong khi nếu
thiết bị được giám sát tình trạng, việc tải có thể dựa trên điều kiện thực
tế chứ không phải dựa trên các giả định thận trọng. Ví dụ, một

máy biến áp được phát hiện có "điểm nóng" sẽ luôn được tải xuống giá trị thấp hơn
nhiều, do lo sợ về thảm họa; tuy nhiên, trong môi trường toring điều kiện, máy biến áp
có thể được tải đến giá trị cao hơn bằng cách theo dõi nhiệt độ điểm nóng thực của cuộn
dây. Khả năng chịu tải có thể được suy ra và người ta báo cáo rằng hoạt động này có thể
đạt được thêm 5% đến 10% tải bổ sung. Do đó, tiện ích có thể vắt kiệt công suất của các
thiết bị hiện có và trì hoãn việc đầu tư vào thiết bị mới.
4.10 Phân tích dữ liệu: Lợi ích của việc

lưu trữ dữ liệu [9,14–22]
Các trạm biến áp hiện đại trong ngành điện chứa một số lượng lớn IED như một phần của
hệ thống thứ cấp, mỗi trạm thu và lưu trữ các tín hiệu tương tự đo được cục bộ và giám
sát trạng thái hoạt động của các hạng mục nhà máy.
Trong mỗi trạm biến áp, các IED được nối mạng với nhau qua mạng LAN tốc độ cao có
khả năng truyền dữ liệu thời gian thực và các lệnh điều khiển.
Việc trao đổi dữ liệu giữa mỗi trạm biến áp và trung tâm điều khiển không cần tính đến
việc giảm thiểu luồng dữ liệu liên quan đến việc sử dụng kênh truyền thông băng thông
hẹp. Kiến trúc lưu trữ phân tán mở đảm bảo tính di động của phần mềm bằng cách triển
khai giao diện phần mềm ứng dụng tiêu chuẩn độc lập với các nền tảng phần cứng cụ thể.
IED và hệ thống truyền thông tốc độ cao giúp có thể truyền tải các giá trị tương tự
khác nhau (điện áp, dòng điện, công suất) và tín hiệu kỹ thuật số (trạng thái ngắt
mạch, vị trí công tắc) sang hệ thống phân cấp cao hơn dưới dạng dữ liệu tới trạm chính
SCADA ở tốc độ quét của hệ thống (ví dụ: 10 giây cho điểm nhật ký ana, 2 giây cho điểm
trạng thái). Tuy nhiên, tốc độ quét cao như vậy tạo ra nhiều dữ liệu đến mức các kỹ sư
thường bị quá tải dữ liệu (tức là không có khả năng trích xuất kiến thức từ dữ liệu).
Khối lượng dữ liệu tạo gánh nặng cho các hệ thống thông tin truyền thống trong trung
tâm điều khiển trạm biến áp và hỗ trợ quá trình thu nhận kiến thức hiện có của các hệ
thống chuyên gia.
Do đó, các kỹ thuật khai thác kiến thức được cải tiến là cần thiết để hỗ trợ các kỹ sư
phân tích dữ liệu nhận được từ IED và cung cấp thông tin chất lượng cho các nhóm người
dùng khác nhau. Các đường dẫn truyền thông đến kho dữ liệu được thể hiện trong Hình
4.20.
Các nhóm người dùng chính đã được xác định trong một tiện ích điện sẽ được hưởng
lợi từ việc lưu trữ dữ liệu là bộ phận vận hành, bộ phận kế hoạch, bộ phận bảo vệ, bộ
phận khởi hành kỹ thuật, bộ phận bảo trì, bộ phận quản lý tài sản, bộ phận chất lượng,
bộ phận mua hàng, bộ phận tiếp thị, bộ phận an toàn khởi hành cố vấn, và bộ phận hỗ trợ
khách hàng.
Điều thú vị là các nhóm người dùng khác nhau có nhu cầu khác nhau về thời gian đáp
ứng và / hoặc mức độ thông tin được cung cấp bởi dữ liệu đã xử lý. Người điều phối hệ
thống quan tâm đến việc

Kiểm soát mạng
Mức độ
Khách hàng
Dữ liệu C
Tốc độ cao VAN

Liên lạc
Mạng
Trạm biến áp B
Trạm biến áp A
Dữ liệu A
Dữ liệu B
Mức ga
IED
Bay / Đơn vị IED
Mức độ
Cấp độ quy trình CB

CB
Hình 4.20 Cấu trúc của hệ thống thông tin liên lạc.
thông tin phân tích lỗi cô đọng càng sớm càng tốt sau khi lỗi hợp lệ xảy
ra. Mối quan tâm chính của họ là xác định vị trí lỗi chính xác và tình
trạng thiết bị chuyển mạch cho phép họ đưa ra quyết định về việc khôi phục
hệ thống. Mặt khác, kỹ sư bảo vệ quan tâm nhất đến việc có được thông tin
chi tiết và cụ thể về hoạt động của hệ thống bảo vệ và thiết bị liên quan
trong sự kiện này.
Yếu tố thời gian trong trường hợp này không nghiêm ngặt như đối với người điều phối hệ thống.
Do đó, theo dõi các nhu cầu khác nhau của các nhóm người dùng khác nhau,
dữ liệu được giao tiếp tại trạm chủ được yêu cầu phải được xử lý chính
xác, để thông tin như các mẫu, xu hướng, dữ kiện, quan hệ, mô hình và chuỗi
ẩn có thể được trình bày cho các nhóm người dùng để đạt được quyết định
tốt hơn.
4.10.1 Lợi ích của phân tích dữ liệu đối với các tiện ích
Phân tích dữ liệu được thúc đẩy bởi các xu hướng mới nhất là làm cho việc
giám sát hệ thống điện hiệu quả hơn về chi phí và tập trung hơn để dịch vụ

khách hàng đáng tin cậy hơn. Hiệu suất vận hành hệ thống điện cũng trở nên cạnh tranh
hơn. Các lợi ích chính của việc phân tích dữ liệu như sau:
• Giải thích lý do tại sao hệ thống hoạt động bất thường
• Khôi phục sự cố nhanh hơn
• Ngăn chặn các vấn đề leo thang
• Vận hành thiết bị hiệu quả hơn
• Đưa ra các quyết định sáng suốt về việc sửa chữa cơ sở hạ tầng và
thay thế
• Giữ thiết bị khỏe mạnh và kéo dài tuổi thọ thiết bị
• Cải thiện độ tin cậy và tính khả dụng
• Tối đa hóa việc sử dụng các tài sản hiện có
• Cải thiện hiệu quả của nhân viên
• Tăng lợi nhuận
4.10.2 Các vấn đề trong phân tích dữ liệu
Có nhiều vấn đề khác nhau liên quan đến dữ liệu trạm biến áp thường có thể được phân
loại thành sáu loại và cần được giải quyết ở giai đoạn tiền xử lý hoặc làm sạch dữ liệu:
• Dữ liệu dự phòng: Một thành tựu chính của tích hợp dữ liệu trong các dữ liệu con
là khả năng dự phòng cao của dữ liệu. Tuy nhiên, trong quá trình ứng dụng phân
tích dữ liệu trực tuyến, điều này trở thành một vấn đề.
• Dữ liệu không liên quan: Mục tiêu chính của việc loại bỏ dữ liệu không liên quan là
để thu hẹp không gian tìm kiếm kiến thức.
• Dữ liệu không đầy đủ hoặc thiếu: Dữ liệu bị thiếu có thể làm phức tạp các nhiệm
vụ phân tích và cản trở hiệu suất chính xác của hầu hết các hệ thống phân tích dữ
liệu.
• Dữ liệu không chính xác hoặc nhiễu: Các lỗi phi hệ thống xảy ra trong quá trình
thu thập dữ liệu được gọi là nhiễu và có thể gây ra các vấn đề nghiêm trọng khi
phân tích dữ liệu.
• Dữ liệu không tương thích: Tính tương thích dữ liệu là rất quan trọng khi dữ liệu
được chia sẻ bởi một số nhóm làm việc. Tiêu chuẩn IEC61850 đã được phát triển để
giải quyết vấn đề không tương thích để đảm bảo rơle IED đa động cơ có thể tương
tác qua mạng.
• Dữ liệu không nhất quán: Sự không nhất quán của dữ liệu nói chung là do sự phức
tạp ngày càng tăng và sự đa dạng của sản phẩm. Việc đồng bộ hóa dữ liệu bằng cách
sử dụng đồng hồ của hệ thống định vị toàn cầu (GPS) giúp giải quyết các tần số
khác nhau của dữ liệu.

4.10.3 Các cách xử lý dữ liệu
Nhiệm vụ chính để phân tích dữ liệu trạm biến áp là giảm lượng dữ liệu,
truyền đạt ý tưởng rõ ràng hơn về tình trạng hệ thống và khuyến nghị các
hành động khắc phục cho người vận hành. Các giải pháp sau đây có thể được
áp dụng để tối ưu hóa việc xử lý khối lượng lớn thông tin:
• Lọc dữ liệu: Dữ liệu nhận được tại trung tâm điều khiển trong một
ngày định hình thường không báo hiệu bất kỳ sự cố lớn nào. Dữ liệu
không bắt buộc phải được lọc vì chúng có thể gây ra sự phân tâm và
nhầm lẫn không mong muốn.
• Kết hợp dữ liệu: Dữ liệu trùng lặp thông tin nên được tổng hợp để
giúp giảm thông tin dư thừa được cung cấp cho nhà điều hành.
• Xử lý dữ liệu: Dữ liệu nhận được từ các rơle IED thường ở dạng cơ bản.
Dữ liệu phải được xử lý trước khi thông tin hữu ích có thể được trích
xuất.
• Ưu tiên dữ liệu: Vào thời điểm khẩn cấp, một khối lượng rất lớn dữ
liệu được tạo ra. Bắt buộc phải ưu tiên dữ liệu có sẵn để đặt dữ liệu
quan trọng ở vị trí nổi bật. Điều này giúp truyền tải một bức tranh
rõ ràng về hệ thống.
• Phân nhóm dữ liệu: Nếu dữ liệu không được xử lý và cung cấp đúng nơi
và đúng thời điểm, thông tin người dùng nhận được có thể không liên
quan. Do đó, điều quan trọng là phải chuyển các bộ dữ liệu khác nhau
đến các nhóm khác nhau trên cơ sở khi cần thiết. Điều này làm giảm số
lượng dữ liệu cần thiết để được xử lý trong một trung tâm điều khiển.
4.10.4 Các kỹ thuật khai thác kiến thức
Kỹ thuật trích xuất tri thức được sử dụng trong quá trình trích xuất thông
tin hợp lệ, chưa được biết đến, có thể hiểu được và hữu ích từ cơ sở dữ
liệu lớn và sử dụng nó. Nó là một phân tích dữ liệu khám phá, hãy thử nhập
để khám phá các mẫu hữu ích trong dữ liệu mà người dùng không rõ ràng. Để
cung cấp một khuôn khổ triển khai cho phân tích, một số kỹ thuật phổ biến
nhất để triển khai các hệ thống phân tích tự động được thảo luận dưới đây.
Các kỹ thuật được sử dụng sau đây đặc biệt phù hợp với một loại phân tích
nhất định.
Xử lý tín hiệu: Rõ ràng là một số hình thức xử lý tín hiệu sẽ diễn ra

trong hầu hết mọi hoạt động phân tích liên quan đến dạng sóng ana
logue, nhưng một số xử lý tín hiệu cũng có thể được sử dụng để xử lý
thông tin trạng thái liên lạc. Trong quá khứ, hầu hết

Các kỹ thuật xử lý tín hiệu phổ biến được sử dụng là các kỹ thuật dựa trên các
phép biến đổi trực giao như phép biến đổi Fourier và các tín hiệu dẫn xuất của
nó, phép biến đổi Fourier nhanh (FFT) và phép biến đổi Fourier rời rạc (DFT).
Hệ thống chuyên gia: Việc sử dụng hệ thống chuyên gia trong việc triển khai các ứng
dụng phân tích có lẽ là cách tiếp cận lâu đời nhất được thực hiện. Lý do của
việc sử dụng nhóm kỹ thuật này là hiển nhiên. Phân tích là một quá trình ra quyết
định nhằm vào một số so sánh và các bước tìm kiếm kết quả. Các kỹ thuật hệ thống
chuyên gia rất phù hợp cho mục đích đó.
Nets thần kinh: Ai cũng biết rằng mạng nơ-ron có thể là một cách tiếp cận mạnh mẽ
để xử lý song song các tín hiệu đầu vào, nơi có thể đạt được việc triển khai khá
đơn giản và hiệu quả về mặt tính toán đối với các mối quan hệ phi tuyến phức
tạp. Mặc dù lưới thần kinh đã được chứng minh là hoạt động như những bộ nhận
dạng mẫu rất mạnh, nhưng một số hạn chế đối với việc sử dụng chúng trong phân
tích là khá nghiêm trọng. Vì mạng nơ ron có thể phải được đào tạo rộng rãi để
trở thành một bộ phân loại có thể chấp nhận được, vấn đề lựa chọn các bộ đào tạo
và phương pháp ogy cần được chú ý đặc biệt vì các nhiệm vụ phân tích khác nhau
có thể yêu cầu các cách tiếp cận khác nhau đối với vấn đề này.
Logic mờ: Tập hợp các kỹ thuật này thường được sử dụng khi xử lý dữ liệu không chính
xác và / hoặc không đầy đủ. Lý thuyết về định nghĩa các tập mờ, các biến và các
phép toán logic đã được biết đến nhiều và dễ hiểu. Tuy nhiên, việc áp dụng lý
thuyết vào các nhiệm vụ phân tích có thể không đơn giản vì cần có kiến thức đáng
kể về sự kiện hoặc thiết bị được phân tích để có thể lựa chọn các biến và giá
trị điển hình của chúng. Để sử dụng kỹ thuật này trong tương lai, cần phải đạt
được sự hiểu biết về lợi ích và hạn chế.
Rough Set: Đây là một kỹ thuật khai thác kiến thức. Lý thuyết tập hợp thô được sử
dụng cho các hệ thống hỗ trợ quyết định để khám phá các phụ thuộc tồn tại trong
dữ liệu, loại bỏ các phần dư thừa và tạo ra các quy tắc quyết định. Một trong
những ưu điểm chính của lý thuyết tập hợp thô là nó không yêu cầu bất kỳ thông
tin sơ bộ hoặc bổ sung nào về dữ liệu, chẳng hạn như cấp thành viên hoặc giá trị
của khả năng trong lý thuyết tập mờ.
Các vấn đề chính có thể được tiếp cận bằng cách sử dụng lý thuyết tập hợp thô bao
gồm giảm thiểu dữ liệu, khám phá sự phụ thuộc của dữ liệu, ước tính ý nghĩa dữ
liệu, tạo thuật toán quyết định từ dữ liệu, phân loại gần đúng dữ liệu, khám phá
các điểm tương đồng hoặc khác biệt trong dữ liệu, khám phá các mẫu trong dữ liệu
và khám phá các mối quan hệ nguyên nhân.
Do đó, việc trích xuất tri thức từ dữ liệu cung cấp toàn bộ mảng sử dụng cho các vai
trò của người dùng tiện ích, như được cho trong Hình 4.21. Hình cho một ví dụ

Thông tin doanh nghiệp
Điều khiển 2 Trung tâm quản lý
Trung tâm
3
Không hoạt động
GOS (Hệ thống vận hành lưới)
Modem Hệ thống quản lý dữ liệu Cổng thông tin cá nhân hóa
EMS
DMS Vai trò người dùng

Máy chủ ứng dụng
SCADA Tài sản
OMS
Mạng Ban quản lý
Doanh nghiệp Sự bảo trì

Bus dữ liệu Bức tường lửa
Trạm biến áp) FDM

Chất lượng nguồn điện
1 Kỹ sư
Federated Data Mart
VAN
Dữ liệu trong FDM Người lập kế hoạch
Modem Bức tường lửa

IED On-Dates Nhà thiết kế
IED không đúng ngày Người quản lý

Master DC
Dữ liệu đồng hồ phụ Giám đốc điều hành
VÀO NGÀY
Đường dẫn Ngày SCADA Nhà tiếp thị
Nô lệ DC Nô lệ DC
Không phải Op
Dữ liệu ngừng hoạt động Khách hàng
IED IED Đường dẫn dữ liệu
Dữ liệu thời tiết
IED IED Kỹ thuật viên Tiếp sức
IED IED Dữ liệu M&D Nhân viên hiện trường
IED IED
Hình 4.21 Kho dữ liệu cho một tiện ích phân phối.
của sự hình thành kho dữ liệu trong một trạm biến áp phân phối, nơi dữ liệu
không hoạt động được đối chiếu từ IED (hoạt động), dữ liệu đồng hồ đo, dữ
liệu cúp điện, dữ liệu thời tiết, dữ liệu bảo trì và dữ liệu SCADA. Thông
tin và kiến thức hữu ích từ dữ liệu này sẽ được phân phối cho các nhóm người
dùng, quản lý tài sản, bảo trì, bảo vệ, chất lượng điện, bộ điều khiển,
người lập kế hoạch, kỹ sư, quản lý và nhân viên hiện trường để đưa ra quyết
định đặt cược.
Việc sử dụng kho dữ liệu như phân tích nhiễu, xử lý cảnh báo intelli
gent và xếp hạng thiết bị theo thời gian thực đã được thảo luận trong các
phần trước.
4.11 Triển khai thực tế SA: Phòng thí nghiệm

tự động hóa trạm biến áp [4,5,6]
Với sự phát triển của tiêu chuẩn truyền thông IEC 61850, các mối quan hệ
utili buộc phải thực hiện các lựa chọn khác nhau liên quan đến việc trang bị
thêm và mở rộng cơ sở hạ tầng hiện có chưa hoàn thành tuổi thọ hoạt động, để
có được những lợi ích tối đa của công nghệ mới tại giá trị nhỏ nhất.
Phòng thí nghiệm SCADA được thảo luận trong Chương 2 đã hỗ trợ sinh viên
kỹ thuật Ấn Độ nâng cao kiến thức thực tế và ứng dụng của hệ thống SCADA. Sự
cần thiết phải thành lập phòng thí nghiệm trạm biến áp tự động (SA) để trang
bị thêm kiến thức cho sinh viên

về IED chuyển tiếp, các giao thức truyền thông, và trang bị thêm thiết bị trạm biến áp
đã được cảm nhận vào năm 2008 và việc triển khai nó đã bắt đầu. Do đó, các mô-đun khác
nhau của phòng thí nghiệm SA đã được thiết kế, lưu ý đến việc tích hợp công nghệ mới
nhất có sẵn với cấu trúc cơ sở hạ tầng hiện có trong khu vực tự động hóa trạm biến áp.
Các mô-đun này giúp người học hiểu được các khái niệm của IEC 61850, khả năng tương tác
và quá trình di chuyển trạm biến áp.
4.11.1 Thiết kế phần cứng của phòng thí nghiệm SA
Việc thiết kế phòng thí nghiệm tự động hóa trạm biến áp đã được thực hiện hết sức cẩn
thận để kết hợp tất cả các thành phần cần thiết để chứng minh khả năng của IED và tiêu
chuẩn IEC 61850 và cũng để hình thành nghiên cứu tiên tiến trong lĩnh vực này.
Cốt lõi của hệ thống tự động hóa trạm biến áp là nhóm IED rơle bảo vệ thực hiện
nhiều chức năng khác nhau, một số IED rơle đã được triển khai trong thiết kế của phòng
thí nghiệm để chứng minh tất cả các khía cạnh của bảo vệ hệ thống. Các IED chuyển tiếp
thuộc các loại bộ điều khiển vi sai, khoảng cách và vịnh từ các nhà cung cấp khác nhau
và chúng giao tiếp trên các proto cols khác nhau. SA sử dụng các giao thức khác nhau
như Modbus, IEC 60870-103, 101, và hiện tại là IEC 61850 để truyền thông. Một bộ chuyển
đổi giao thức đã được đưa vào thiết kế của phòng thí nghiệm để tích hợp IED với các
giao thức khác nhau.
Vì các IED rơle cần được thử nghiệm nhiều điều kiện sự cố để chứng minh khả năng và
thiết lập các thông số, thiết bị thử nghiệm thứ cấp tạo ra nhiều điều kiện sự cố khác
nhau theo yêu cầu là một phần không thể thiếu trong thiết kế của phòng thí nghiệm. Do
việc đồng bộ hóa rơle tại một vị trí duy nhất và với các rơle ở các vị trí khác nhau
được thực hiện với đồng hồ GPS trong hệ thống điện, đồng hồ GPS đã được đưa vào thiết
kế của phòng thí nghiệm để nâng cao hiểu biết về hệ thống thực tế. Kiến trúc hệ thống
của phòng thí nghiệm SA được cho trong Hình 4.22.
Một đường cao tốc dữ liệu vượt trội là điều bắt buộc để chuyển thông tin và phòng
thí nghiệm kết hợp mạng tiêu chuẩn công nghiệp. Nó có một đường cao tốc dữ liệu Ethernet
hoạt động ở tốc độ 100 Mbps. Việc thiết kế trung tâm điều khiển nhằm đáp ứng các yêu
cầu nghiên cứu và đào tạo. Hệ thống máy tính với hệ điều hành thích hợp được sử dụng
với màn hình LCD để tạo ra các chức năng khác nhau. Một phần của thiết lập phòng thí
nghiệm SA được trình bày trong Hình 4.23.
4.11.2 Các thành phần phần mềm của phòng thí nghiệm SA
Phòng thí nghiệm sử dụng hai bộ chương trình phần mềm: phần mềm dành riêng cho phần
cứng và phần mềm độc quyền và phần mềm mở có thể kết nối với bất kỳ thiết bị phần cứng
nào:

Dữ liệu
Kho bãi
BẠN Phần mềm hệ điều hành BẠN
Ăng-ten
Universal Tester
Công cụ chuyển đổi giao thức
Đồng hồ GPS
NÓ LÀ
Di thẳng Khoảng cách Đa chức năng Sự bảo vệ

(Kỹ thuật
Trạm) Tự động hóa và
Chuyển tiếp IED Chuyển tiếp IED Chuyển tiếp IED
Hệ thống điều khiển
Hình 4.22 (Xem phụ trang màu.) Thiết lập phòng thí nghiệm tự động hóa trạm biến áp.
Hình 4.23 (Xem phần chèn màu.) IED chuyển tiếp, thiết bị thử nghiệm thứ cấp và bộ chuyển
đổi giao thức.

Phần mềm độc quyền: Đây là phần mềm chuyên dụng dành riêng cho phần cứng; được sử
dụng trong hệ thống là phần mềm Digsi4, ACSELERATOR Quickset, Easy connect, và
Omicron. Các chương trình này được sử dụng trong phòng thí nghiệm để cấu hình
các thiết bị phần cứng tương ứng.
Phần mềm Trung tâm điều khiển: Cổng SCADA là một phần mềm hệ thống mở cho phép hệ
thống phát triển HMI có tính tương tác cao để điều khiển từ xa. Nó kết hợp các
tính năng hữu dụng độc đáo có trong HMI với sự tích hợp đơn giản của thiết bị
điều khiển và nhiều loại IED. Nó có thể giao tiếp với các thiết bị được phân
phối tại địa phương và cục bộ thông qua các giao thức truyền thông như OPC (OLE
Process Control) và MODBUS.
Hình 4.24 mô tả phần cứng và phần mềm liên quan.
Phần mềm Trung tâm điều khiển
Trạm điều hành (HMI) (Mở phần mềm đã kết thúc)

CỔNG SCADA
(Hỗ trợ MODBUS)
Kết nối dễ dàng

Công cụ chuyển đổi giao thức
(Để thiết lập Giao thức
(Chuyển đổi IEC61850 thành
công cụ chuyển đổi)
MODBUS)
Phần mềm độc quyền

POT 4.0 / ACCELERATOR
Rơ le
Đặt nhanh (SIEMENS / SEL)
(Hỗ trợ IEC61850)
(Phần mềm cài đặt rơ le)
Phần mềm Omicron

Universal Tester
(Vận hành máy thử nghiệm đa năng)
Hình 4.24 Phần cứng và phần mềm liên quan của phòng thí nghiệm SA.

4.11.3 Giảm nhẹ từ công nghệ cũ sang công nghệ mới

Điều quan trọng là phải hiểu quá trình di chuyển để chuyển từ công nghệ cũ sang công
nghệ mới, vì hầu hết các khoản đầu tư cũ có thể chưa hoàn thành vòng đời hoạt động của
chúng. Một trong những lựa chọn chuyển đổi như vậy là sử dụng bộ chuyển đổi giao thức
cho các hệ thống IED, RTU và SCADA để cung cấp khả năng tương tác giữa các hệ thống dựa
trên IEC 61850 mới và các hệ thống dựa trên tiêu chuẩn IEC chuyên nghiệp cũ hoặc dựa
trên tiêu chuẩn IEC khác.
Để làm cho sinh viên hiểu quá trình di chuyển này, một nỗ lực đã được thực hiện để
tích hợp IED tuân thủ IEC 61850 của phòng thí nghiệm với phần mềm trung tâm điều khiển
có sẵn SCADA Portal, hỗ trợ chuyển Modbus thông qua một bộ chuyển đổi giao thức bao gồm
các tác vụ nhập sau:
• Hệ thống dây điện vật lý của các thiết bị

• Mô phỏng các thiết bị hiện trường
• Tích hợp với phần mềm trung tâm điều khiển

• Cấu hình của rơ le
• Cấu hình của bộ chuyển đổi giao thức
• Phát triển HMI
Do đó, tất cả các giá trị tương tự và kỹ thuật số được đo bằng rơ le được phát
chính xác tại phần mềm trung tâm điều khiển thông qua HMI được thiết kế, và do đó, việc
trang bị thêm đã hoàn thành.
Tạo hiện trường là một nhiệm vụ đáng gờm trong các thí nghiệm của phòng thí nghiệm
SA. Giám sát và kiểm soát một trạm biến áp thực tế không phải là lựa chọn khả thi vì
những lý do rõ ràng ở cấp phòng thí nghiệm. Do đó, các sai lệch cần thiết trong lĩnh vực
này được mô phỏng và phân tích theo yêu cầu. Để mô phỏng các thiết bị hiện trường và môi
trường làm việc khác nhau, phòng thí nghiệm có các chương trình phần mềm PSCAD / EMTDC
và MATLAB • và Simulink với Sim Power System Toolbox, qua đó các điều kiện hiện trường
được mô phỏng và phát tới các IED chuyển tiếp bằng thiết bị thử nghiệm thứ cấp Omicron.
Danh sách các thử nghiệm trong phòng thí nghiệm bao gồm tích hợp các IED chuyển tiếp
khác nhau, kiểm tra ngoại tuyến và trực tuyến của IED chuyển tiếp, tích hợp bộ chuyển
đổi giao thức, kiểm tra thông báo GOOSE và nhiều thử nghiệm sáng tạo khác theo yêu cầu
của khóa học.
4.12 Các nghiên cứu điển hình trong tự động hóa trạm biến áp
Các hệ thống tự động hóa trạm biến áp được áp dụng trên khắp thế giới dưới nhiều hình
thức, và các nghiên cứu điển hình sau đây đưa ra nhiều kinh nghiệm.
Nhận thức được Sức mạnh của Phi tiêu Dữ liệu [24]. Các tiện ích có thể không nhận
ra tiềm năng chưa được khai thác của IED được lắp đặt trong các trạm biến áp vì chỉ có 20%

lợi ích tiềm năng được sử dụng nói chung. Ngoài các kho lưu trữ hoặc sử gia đã được
tích hợp sẵn tại các trung tâm kiểm soát địa phương, việc thiết lập một kho dữ liệu cor
porate với dữ liệu hoạt động và không hoạt động có thể cung cấp nhiều thông tin cho các
bộ phận khác nhau của tiện ích. Việc triển khai một trung tâm dữ liệu như vậy sẽ được
thảo luận ở đây, và những lợi ích mà các cơ sở cấp nước và điện của thành phố mang lại
sẽ được thảo luận.
Riverside khởi xướng Tự động hóa trạm biến áp, Kế hoạch SCADA và Kho dữ liệu [25].
Riverside Public Utilities (RPU), California, nơi đã có một số IED tự động hóa, yêu cầu
một giải pháp cụ thể để tích hợp thiết bị chân và phát triển hệ thống tự động hóa trạm
biến áp, SCADA, và cuối cùng là một trung tâm dữ liệu. Hệ thống hiện có đã được nâng
cấp thành công để đáp ứng tất cả các nhu cầu của tiện ích.
ISA thể hiện kiến trúc mở [26]. Ngay từ năm 1999, cơ quan tiện ích quốc gia ở
Colombia, ISA (Interconexion Electrica SAESP), đã nhận ra sức mạnh của tiêu chuẩn hóa
bằng cách chọn các hệ thống mở trong khi nâng cấp và hiện đại hóa các trạm biến áp.
Điều này cung cấp khả năng giám sát hiệu quả hơn về chi phí và kiểm soát hiệu quả các
thiết bị.
Dự án thí điểm tích hợp trạm biến áp [27]. Quận Điện lực Công cộng Omaha (OPPD) đã
triển khai kế hoạch tự động hóa bao gồm EMS, tự động hóa phân phối, SA và điện toán di
động, điều khiển, đo lường và thu thập dữ liệu bằng IED. Dự án bao gồm giao thức IED
MMS (đặc điểm kỹ thuật nhắn tin sản xuất) với UCA (Kiến trúc truyền thông tiện ích),
nhắn tin GOOSE và các mô hình đối tượng chung cho thiết bị phụ và thiết bị trung chuyển
(GOMSFE).
Lập kế hoạch trước cho tự động hóa trạm biến áp [28]. Để phù hợp với việc phát
triển kinh doanh phù hợp với mục tiêu và mục tiêu của mình, Mid-American Energy ở Iowa,
đã chuẩn bị một trường hợp kinh doanh tự động hóa trạm biến áp cho độ tin cậy và chất
lượng của phụ tá, lòng trung thành của khách hàng, thông tin cho kho dữ liệu và chi phí
phụ trợ là động lực chính .
4.13 Tóm tắt

Chương này cung cấp mô tả về quá trình phát triển tự động hóa trạm biến áp trong những
năm qua từ kiến trúc lấy RTU làm trung tâm cho đến trạm biến áp kỹ thuật số dựa trên
bus quy trình mới nhất. Các hòn đảo của tự động hóa hiện có trong một trạm phụ được
thảo luận và việc tích hợp các chức năng để tạo ra một trạm biến áp kỹ thuật số dựa
trên IED đa chức năng được xây dựng. Các chức năng ứng dụng tự động đấu nối của trạm
biến áp được thảo luận với các ví dụ. Một phần hoàn chỉnh dành riêng cho việc lưu trữ
dữ liệu và các lợi ích, vấn đề và kỹ thuật sẽ được thảo luận. Chương này mô tả phòng
thí nghiệm tự động của trạm biến áp được thiết lập để chứng minh hệ thống ở Ấn Độ và
kết thúc với một số nghiên cứu điển hình từ ngành.

Thư mục
1. JD McDonald, Tự động hóa trạm biến áp, tích hợp IED và thông tin sẵn có, IEEE, Tạp chí Năng
lượng và Năng lượng, vol. 1, không. 2, trang 22–31, tháng 3 / tháng 4 năm 2003.
2. MC Jansen và A. Apostolov, tác động của IEC 61850 đến thiết kế trạm biến áp, IEEE, Hội nghị và
triển lãm truyền tải và phân phối PES, DOI 10.1109 / TDC, 2008. 4517219..
3. Thương hiệu Klaus-Peter, Tiêu chuẩn IEC 61850 làm điều kiện tiên quyết cho các ứng dụng thông
minh trong trạm biến áp, Đại hội đồng IEEE PES, trang 714–718, tập. 1.
Denver, CO, 2004.
4. Mini S. Thomas, Pramod Kumar và VK Chandna, Thiết kế, phát triển và vận hành phòng thí nghiệm
kiểm soát giám sát và thu thập dữ liệu (SCADA) để nghiên cứu và đào tạo, IEEE Trans Transaction
on Power Systems, vol. 20, trang 1582–1588, tháng 8 năm 2004.
5. Mini S. Thomas và Anupama Prakash, Thiết kế, phát triển và bố trí chung một phòng thí nghiệm tự
động hóa trạm biến áp để nâng cao khả năng học tập, Giao dịch IEEE về Giáo dục, tập. 54, không.
2, trang 286–293, tháng 5 năm 2011.
6. Mini S. Thomas, Điều khiển từ xa, IEEE Power and Energy Magazine, vol. 8, không. 4, trang 53–60,
tháng 7 / tháng 8 năm 2010.
7. James Northcote-Green và Robert Wilson, Điều khiển và Tự động hóa Hệ thống Phân phối Điện, CRC
Press, Boca Raton, FL, 2006.
8. John D. McDonald, Kỹ thuật trạm biến áp điện, xuất bản lần thứ 3, CRC Press, Boca Raton, FL,
2012.
9. M. Kezunovic và T. Popovic, Kho dữ liệu và tác nhân phân tích, Hội nghị Lỗi và Loạn, Atlanta,
GA, tháng 5 năm 2008.
10. Brad Tips và Jeff Taft, Lưới điện thông minh của Cisco: Giải pháp tự động hóa trạm biến áp cho
các hoạt động tiện ích, sách trắng.
11. John D. McDonald, SGIP 2.0 và tương lai gần: Chương trình nghị sự của chúng tôi là một cửa sổ về
các kết quả có thể xảy ra trong năm 2014, Tiện ích Thông minh, Tháng 1 / Tháng 2 năm 2014.
12. John D. McDonald, Đặt nền móng cho lưới điện thế kỷ 21: Khả năng tương tác vẫn là trọng tâm cho
phần bổ sung của SGIP 2.0, Inc., Electric Energy T & D về “Chuyển đổi lưới điện”. Tháng 1 /
tháng 2 năm 2014.
13. John McDonald, Tự động hóa trạm biến áp và quản lý dữ liệu doanh nghiệp để hỗ trợ lưới điện thông
minh, GE Digital Energy, chương trình loạt diễn giả về năng lượng sạch Georgia Tech, tháng 3 năm
2011.
14. D. Kreiss, Dữ liệu không vận hành: Giá trị chưa được khai thác của tự động hóa trạm biến áp, Tự
động hóa tiện ích, tháng 9 / tháng 10 năm 2003.
15. C. Hor và P. Crossley, Trích xuất kiến thức từ các trạm biến áp để hỗ trợ quyết định, Giao dịch
IEEE về Phân phối điện, tập. 20, không. 2, trang 595–602, tháng 4 năm 2005.
16. Ching-Lai Hor và Peter A. Crossley, Khai thác sự kiện không được giám sát trong các trạm biến áp
bằng cách sử dụng phân loại thô, Giao dịch IEEE về Phân phối điện, tập. 24, không. 4, trang 1809–
1816, 2006.
17. CL Hor và PA Crossley, Phân tích sự kiện trạm biến áp sử dụng thông tin từ các thiết bị điện tử
thông minh, Hệ thống năng lượng và năng lượng điện Elsevier, vol. 28, trang 374–386, 2006, DOI:
10.1016 / j.ijepes. 2005.12.010.

18. J. Jung, C. Liu và M. Gallanti, Phân tích lỗi tự động sử dụng kỹ thuật thông minh
và lấy mẫu đồng bộ, TP 141-0, Hướng dẫn IEEE PES về Ứng dụng trí tuệ nhân tạo trong
phân tích lỗi, tháng 7 năm 2000.
19. S. Ghosh, Khai thác tri thức trong hệ thống điện, Luận văn thạc sĩ, Khoa Điện và
Điện tử, Viện Khoa học và Công nghệ Đại học Manchester, Manchester, Vương quốc
Anh, tháng 12/1999.
20. Mini S. Thomas, Iqbal Ali và Debajit Nanda, Phát triển kho dữ liệu dành cho dữ
liệu không hoạt động trong các tiện ích điện, trong Kỷ yếu của Hội nghị POWERCON
2006, tháng 4 năm 2006. DOI: 10.1109 / POWER1.2006.1632499.
21. Mini S. Thomas, DP Kothari, và Anupama Prakash, Mô hình IED để tạo dữ liệu trong
trạm biến áp truyền tải, Kỷ yếu Hội nghị Quốc tế IEEE: PEDES, New Delhi, Ấn Độ,
2010.
22. Mini S. Thomas, Nitin Srivastava, và Anupama Prakash, Truyền thông dạng sóng và
trao đổi thông tin để lưu trữ dữ liệu trong các tiện ích điện, Kỷ yếu Hội nghị
Quốc tế IEEE: PEDES, New Delhi, Ấn Độ, 2010.
23. Klaus-Peter Brand, Volker Lohmann và Wolfgang Wimmer, Sổ tay Tự động hóa Trạm con,
Tư vấn Tự động hóa Tiện ích Lohmann, Bonstetten, Thụy Sĩ, 2003 (http://www.uac.ch).
24. J. D McDonald, S. Rajagopalan, JW Waizenegger và F. Pardo, Nhận ra sức mạnh của

siêu thị dữ liệu, Tạp chí Năng lượng và Sức mạnh IEEE, tháng 5 đến tháng 6 năm 2007.
25. J. D McDonald, J. Carassco và C. Wong, Riverside bắt đầu tự động hóa trạm biến áp,
lập kế hoạch SCADA và kho dữ liệu, Điện ngày nay, số. 8 năm 2004.
26. J. D McDonald, D. Caseres, S. Borlase, JC Olaya và M. Janssen, ISA bao trùm kiến
trúc mở, T&D World, 10/1999.
27. T. Nissen và D. Petrchuck, Dự án thí điểm tích hợp trạm biến áp, Tạp chí IEEE P&E,
tháng 3 / tháng 4 năm 2003.
28. S. Haacke, S. Border, D. Stevens và B. Uluski, Lập kế hoạch trước cho Trạm biến áp
Tự động hóa, Tạp chí IEEE P&E, tháng 3 / tháng 4 năm 2003.

chương năm
Hệ thống quản lý năng lượng
(EMS) cho các trung tâm điều khiển
5.1 Giới thiệu
Hệ thống điện là những cỗ máy phức tạp nhất tồn tại, trải rộng trên
phạm vi rộng lớn, tạo ra năng lượng điện ở những địa điểm xa xôi, vận
chuyển nó trên những khoảng cách lớn và phân phối điện năng đến các
hộ tiêu dùng trên khắp cả nước. Kể từ khi đường dây tải điện đường
dài cao áp đầu tiên được vận hành vào năm 1917 bởi American Gas &
Electric, đã có những bước tiến to lớn trong việc truyền tải điện
tric. Khoảng cách tăng lên giữa các trung tâm phát điện và phụ tải,
mức điện áp và dòng điện đang đạt đến kích thước mới, và khả năng lưu
hóa của lưới điện đang tăng lên từng ngày. Nhiệm vụ phát điện số lượng
lớn và chuyển tiếp điện vẫn là trụ cột của lưới điện, mặc dù những
người tiêu dùng có năng lượng tái tạo ở cấp địa phương đang được các
công ty điện lực khuyến khích.
Việc tự động hóa hệ thống truyền tải điện trên phạm vi địa lý rộng
là điều quan trọng hàng đầu và các công ty truyền tải điện trên toàn
thế giới đã áp dụng việc tự động hóa truyền tải một cách rộng rãi, vì
nó giúp người vận hành trong phòng điều khiển giám sát và quản lý hệ
thống. một cách hiệu quả. Các tiện ích và chính phủ phải đảm bảo tránh
được các lỗi hệ thống truyền dẫn dẫn đến mất điện, đồng thời đưa các
tiến bộ công nghệ mới nhất vào sử dụng trong các trung tâm điều khiển
để hỗ trợ người vận hành đảm bảo nguồn điện đáng tin cậy.
5.2 Các trạng thái vận hành của hệ thống

điện và các nguồn tổn thương lưới điện
Vận hành hệ thống điện là hoạt động cân bằng giữa tải ngẫu nhiên luôn
thay đổi và thế hệ được tối ưu hóa sao cho chi phí ở mức thấp nhất.
Hệ thống gặp phải các nhiễu loạn nhỏ, có thể leo thang thành các sự
cố lớn hơn và nhiễu lớn do những thay đổi lớn đột ngột và người vận
hành phải thực hiện hành động cân bằng mọi lúc để giữ cho hệ thống
hoạt động. Các nhà thiết kế hệ thống điện cố gắng làm cho hệ thống
đáng tin cậy bằng cách giữ đủ biên độ giữa việc tạo ra và tải và bổ sung
177

khả năng truyền tải điện và lưu lượng điện thực tế để hệ thống có thể linh hoạt trong
việc xử lý các trường hợp thiết bị mất điện để bảo trì và sự cố đột ngột. Tuy nhiên,
khả năng phát điện và truyền tải bổ sung bị hạn chế bởi mức đầu tư bổ sung cần thiết;
do đó, đặc quyền của đơn vị vận hành hệ thống điện là quản lý sự ổn định của hệ thống
trong phạm vi biên đã cho.
Cần phải hiểu các trạng thái hoạt động của hệ thống điện và các thuộc tính để vận
hành hệ thống điện ở trạng thái bình thường.
Có năm trạng thái hoạt động được xác định cho một hệ thống điện, tùy thuộc vào phương
trình truyền công suất và các ràng buộc bình đẳng và bất bình đẳng của hệ thống. Phương
trình truyền công suất biểu thị ứng xử động của hệ thống với máy điện đồng bộ, cơ cấu
điều khiển và hành vi tải. Các ràng buộc bình đẳng đại diện cho tổng sản lượng phải
bằng tổng tải tại bất kỳ thời điểm nào, trong khi các ràng buộc bất bình đẳng liên quan
đến điện áp và dòng điện phải nằm trong giới hạn nhất định. Các trạng thái được xác
định là bình thường, cảnh báo, khẩn cấp, cực đoan và phục hồi, và Hình 5.1 đưa ra biểu
thị bằng hình ảnh của các trạng thái.
Ở trạng thái bình thường, tất cả các ràng buộc về bình đẳng và bất bình đẳng đều
được giải quyết thỏa đáng và không bị vi phạm, và việc tạo ra đủ để cung cấp tải trọng
thuê và không có ràng buộc nào bị vi phạm. Khi biên độ giữa nguồn phát và tải thu hẹp,
ngay cả một sự xáo trộn nhỏ cũng có thể làm quá tải thiết bị và vi phạm các ràng buộc
bất bình đẳng vượt quá giới hạn tối đa đã đặt. Đây là trạng thái báo động, nơi các mâu
thuẫn về bình đẳng và bất bình đẳng vẫn được thỏa mãn. Nếu điều kiện hệ thống vẫn xấu
đi, một số thiết bị có thể bị quá tải và các ràng buộc về bất bình đẳng sẽ
Bình thường
{Thỏa mãn Ràng buộc Bình đẳng}

Chắc chắn
{Thỏa mãn Ràng buộc Bất bình đẳng}
Phục hồi Báo động
{Vi phạm Ràng buộc Bình đẳng} {Thỏa mãn Ràng buộc Bình đẳng} Không an toàn
{Thỏa mãn Ràng buộc Bất bình đẳng} {Thỏa mãn Ràng buộc Bất bình đẳng}
Ngoài rìa Khẩn cấp

{Vi phạm Ràng buộc Bình đẳng} {Thỏa mãn Ràng buộc Bình đẳng} A-Bảo mật
{Vi phạm Ràng buộc Bất bình đẳng} {Vi phạm Ràng buộc Bất bình đẳng}
Hệ thống còn nguyên vẹn
Hình 5.1 Các trạng thái hoạt động của hệ thống điện. (Từ L.Flint, K Carlsen, IEEE
Spectrum, tháng 3 năm 1978.)

Chương 5: Hệ thống quản lý năng lượng (EMS) cho các trung tâm điều khiển 179
bị xâm phạm, chuyển hệ thống sang trạng thái khẩn cấp. An ninh mar gins sẽ thực sự
là 0 và hệ thống sẽ dễ bị tấn công nhất. Ở đây các ràng buộc bình đẳng vẫn được duy
trì và bằng hành động sửa chữa ngay lập tức, hệ thống có thể được đưa trở lại trạng
thái cảnh báo.
Tuy nhiên, nếu sự xáo trộn tiếp tục leo thang hoặc hành động khắc phục không
được thực hiện vào thời điểm thích hợp, hệ thống sẽ rơi vào trạng thái cực đoan,
nơi mọi ràng buộc sẽ bị vi phạm và hệ thống sẽ mất tải hoặc phát điện. Theo kịch
bản như vậy, việc đảo hệ thống sẽ xảy ra một cách tự nhiên hoặc việc đảo chủ ý sẽ
do người vận hành tạo ra.
Trong những điều kiện này, người điều hành phải có thể thực hiện các hành động
thích hợp để duy trì các hòn đảo và tránh sự sụp đổ hoàn toàn của hệ thống.
Khi điều này đạt được và ngăn chặn được sự cố hoàn toàn, một số tải có thể được kết
nối lại và máy phát điện được đồng bộ hóa lại, và sau đó hệ thống có thể chuyển
sang trạng thái phục hồi. Ở đây nhu cầu không được đáp ứng hoàn toàn; tuy nhiên, từ
trạng thái này, hệ thống có thể chuyển sang trạng thái khẩn cấp và / hoặc về trạng
thái bình thường bằng hành động thích hợp của người vận hành hệ thống.
Nhiều yếu tố góp phần vào sự thay đổi trạng thái của hệ thống, chẳng hạn như
biên độ bảo mật không đầy đủ, lỗi thiết bị và chức năng bảo vệ và kiểm soát, lỗi hệ
thống liên lạc, v.v. Sự cố của các thiết bị như máy biến áp hoặc ống lót cũng gây
ra khả năng lưu hóa lưới điện. Thiên tai là những nguyên nhân chính không thể tránh
khỏi, trong khi những hành động xâm nhập và phá hoại mạng của những kẻ xâm nhập có
thể tránh được ở một mức độ nào đó bằng hệ thống tường lửa và bảo mật thích hợp.
Mô tả các trạng thái của hệ thống điện nhấn mạnh vai trò quan trọng của người
vận hành hệ thống trong việc duy trì sự ổn định; do đó, trung tâm kiểm soát năng
lượng đạt được ý nghĩa. Từ quan điểm tự động truyền, hệ thống điều khiển giám sát
và thu thập dữ liệu (SCADA) cung cấp dữ liệu hệ thống có giá trị đến trung tâm điều
khiển, do đó thông báo cho người vận hành về trạng thái thực tế của hệ thống. Với
hệ thống đo lường mon itoring diện rộng (WAMS) và đơn vị đo lường phasor (PMU) bổ
sung thêm một chiều hướng mới cho các phép đo và nhận thức tình huống giúp hình
dung hệ thống tốt hơn, các trung tâm kiểm soát năng lượng trên toàn thế giới đang
thay đổi và hệ thống điện các nhà khai thác nhận thức rõ hơn về tình trạng thực tế
tại hiện trường trước khi họ thực hiện các hành động thích hợp.
5.3 Trung tâm kiểm soát năng lượng
Các trung tâm điều khiển năng lượng là các trạm tổng thể SCADA như đã thảo luận
trong Phần 2.8. Các dòng điện trong hệ thống truyền tải được giám sát và quản lý
bởi những người vận hành hệ thống ở các trung tâm. Do đó, các thiết lập của một
trung tâm điều khiển năng lượng sẽ là các thiết lập của một trạm tổng thể lớn như
được cho trong Hình 5.2, trong đó các bảng điều khiển của người vận hành sẽ được
điều khiển bởi giám đốc hệ thống với tất cả các công cụ hỗ trợ cần thiết. Các kênh
giao tiếp đưa dữ liệu từ trường vào và tập hợp các máy chủ tìm nạp dữ liệu cần thiết

JUKE
HỘP
ĐẾN
SCADA / Trạm làm việc
ISR NLDC
EMS Bảng điều khiển Sự phát triển
NGƯỜI PHỤC VỤ
MAY CHU Máy chủ (PDS)
Điều phối ICCP

Tập huấn Người phục vụ
Giả lập
CFECFE Mạng Bộ định tuyến

VIDEO
Ban quản lý
DỰ ÁN
Hệ thống
HỆ THỐNG Bộ chia
Phần cuối ĐẾN SLDC

Modem người phục vụ LDC phụ
GPS
Đồng bộ hóa
Thiết bị ngoại vi
RTU / IED
Hình 5.2 Cấu hình trung tâm điều khiển năng lượng. (Được phép POSOCO, PGCIL, Ấn Độ.)
từ mạng LAN của trạm chủ và hiển thị thông tin thích hợp để người vận hành hình dung
hệ thống. Trung tâm điều khiển năng lượng sẽ có phần mềm SCADA cơ bản để thu thập dữ
liệu và điều khiển từ xa.
Tuy nhiên, các chức năng chính của trung tâm điều khiển năng lượng là các chức năng ứng
dụng SCADA phát và truyền tải hoặc các chức năng của hệ thống quản lý năng lượng (EMS)
sẽ được thảo luận chi tiết ở phần sau của chương này. Trung tâm kiểm soát năng lượng
(Hình 5.2) sẽ có một loạt các hệ thống máy chủ bao gồm máy chủ SCADA, máy chủ ứng dụng,
máy chủ lưu trữ và truy xuất thông tin, máy chủ phát triển, máy chủ quản lý mạng, hệ
thống chiếu video, máy chủ truyền thông trung tâm điều khiển và các lớp của tường lửa
bảo mật. Bộ giao tiếp đầu cuối chuyên nghiệp (CFE) chuyên dụng để nhận dữ liệu từ
trường và đưa ra các lệnh điều khiển đến trường. Các thảo luận chi tiết về các máy chủ
này có trong Phần 2.8.3.
5.3.1 Hệ thống quản lý năng lượng (EMS): Tại

sao, điều gì và thách thức [1,2]
Trong Chương 2, các chức năng cơ bản của SCADA về thu thập và điều khiển dữ liệu được
thảo luận trong Phần 2.8.1.2. Cũng được thảo luận là cách các chức năng này

được thực hiện trong điều kiện thu thập dữ liệu từ trường và gửi các lệnh điều
khiển đến trường. Tuy nhiên, một trung tâm kiểm soát năng lượng cũng thực hiện một
loạt các chức năng khác, và gọi chung các chức năng này được gọi là hệ thống quản
lý năng lượng.
Thông thường, một EMS nên có
• Kiến thức về hệ thống hoàn chỉnh cần được giám sát và kiểm tra, bao gồm các
thông số của hệ thống điện, các cấu trúc liên kết, v.v.
• Khả năng thu thập dữ liệu kỹ thuật số và tương tự thời gian thực từ
cánh đồng
• Khả năng xác nhận dữ liệu đo được

• Khả năng chạy các chức năng cần thiết của phần mềm EMS để moni
các chỉ số hiệu suất hệ thống chính tor
• Khả năng gửi các lệnh điều khiển đến các thiết bị hiện trường và
các hệ thống liên kết khác
• Khả năng hiển thị dữ liệu được đo lường và tính toán có liên quan để hỗ trợ
người vận hành đưa ra quyết định nhanh chóng và phù hợp
• Khả năng vận hành hệ thống trong giới hạn an toàn bằng cách theo dõi cân bằng
tạo tải tức thời
• Nhận thức về các rủi ro tiềm ẩn và khả năng thực hiện các hành động phòng ngừa
• Khả năng bắt đầu khôi phục sau tình huống khẩn cấp trong hệ thống hoặc
thay đổi trạng thái
Do đó, mục tiêu của EMS là cung cấp nguồn điện ổn định, đáng tin cậy, an toàn và
tối ưu cho người tiêu dùng một cách hiệu quả và tiết kiệm. Nói chung, các hệ thống
tự động hóa truyền và tạo được gọi là hệ thống SCADA / EMS , trong đó việc thu
thập và điều khiển dữ liệu là các chức năng dành riêng cho SCADA.
5.3.2 Sự phát triển của hệ thống quản lý năng lượng
Với các hệ thống truyền tải điện xoay chiều phát triển với tốc độ nhanh từ đầu
thế kỷ XX, quy mô và công suất ngày càng tăng, độ tin cậy, an ninh và ổn định của
lưới điện đã trở thành một vấn đề.
Vấn đề đã được xem xét nghiêm túc sau sự cố mất điện năm 1965 ở miền bắc Hoa Kỳ
kéo dài hơn 13 giờ và ảnh hưởng đến 13 triệu người.
Sự kiện này đã dẫn đến việc thành lập hai đơn vị chính: Tổng công ty Độ tin cậy
Điện Bắc Mỹ (NERC) và Viện Nghiên cứu Năng lượng Điện (EPRI). NERC đã phát triển
các tiêu chuẩn về độ tin cậy cho các khu vực ở mức thấp, và EPRI là tổ chức nghiên
cứu và phát triển tập trung.
Các tổ chức tương tự đã ra đời ở các nơi khác trên thế giới và các kỹ sư điện bắt
đầu phát triển các tiêu chuẩn và chiến lược để giữ cho lưới điện ổn định, an toàn
và đáng tin cậy.

Trung tâm kiểm soát năng lượng và EMS cũng bắt đầu phát triển sau sự cố mất điện
năm 1965 và đã có những cải tiến to lớn trong thời gian gần đây do nhiều lý do, một số
lý do như sau:
1. Sự phát triển trong công nghệ vi xử lý, làm cho bộ ghép com kỹ thuật số rẻ hơn
và nhanh hơn với sức mạnh tính toán cao hơn nhiều
2. Những cải tiến trong công nghệ truyền thông làm cho việc truyền thông qua mạng
kỹ thuật số rẻ hơn và nhanh hơn
3. Sự phát triển trong rơ le dựa trên bộ vi xử lý, thiết bị điều khiển và máy biến
áp dụng cụ
4. Phát triển hệ thống định vị toàn cầu và đồng bộ hóa thời gian chính xác
nization bao gồm triển khai PMU
5. Phát triển các thuật toán hiệu quả và nhanh chóng cho các ứng dụng phần mềm EMS,
như xử lý cấu trúc liên kết, ước tính trạng thái, phân tích dự phòng và dòng
điện tối ưu
6. Nhận thức tình huống và kỹ thuật hình dung cung cấp biểu diễn đồ họa của người
điều phối về trạng thái hệ thống điện để hiểu nhanh hơn, trực quan hơn
Các trung tâm kiểm soát năng lượng của những năm 1960 và 1970 đã được nối cứng, sử
dụng phần cứng và phần mềm chuyên nghiệp, và hoạt động với các thiết bị tương tự. Các
hệ thống tương tự có những vấn đề riêng của chúng, như đã thảo luận trước đó trong cuốn
sách. Các thiết bị phát đĩa đều là đồng hồ đo tương tự và bảng mô phỏng được sơn, với
các phích cắm cho biết việc đóng mở các công tắc và bộ ngắt mạch được lắp bằng tay. Các
tính toán giới hạn được thực hiện bởi máy tính tương tự. Từ từ, với sự phát triển của
các mạch tích hợp và bộ vi xử lý, các trung tâm điều khiển cũng chuyển sang thời đại
kỹ thuật số. Đã phát triển các hệ thống thu thập dữ liệu và hệ thống SCADA với các
phương tiện hiển thị và lưu trữ hiệu quả cho các trung tâm quản lý năng lượng hiện đại.
Những người vận hành hệ thống với bảng điều khiển chuyên dụng, màn hình hiện đại và
công cụ nhận biết tình huống, cơ chế xử lý dữ liệu thông minh và công cụ phần mềm EMS
nhanh được trang bị tốt để xử lý hệ thống. (Xem Hình 5.3 để mô tả sự phát triển của
trung tâm điều khiển từ tương tự sang kỹ thuật số.) Tuy nhiên, có thể lưu ý rằng hoạt
động kinh doanh truyền tải điện trở nên phức tạp hơn do những thách thức sau:
1. Bãi bỏ quy định đối với thị trường điện có nhiều đòn bẩy hơn, cách tiếp cận
theo định hướng thị trường hơn với các nhà điều hành hệ thống độc lập (ISO), các
tổ chức truyền tải khu vực (RTO), các công ty điện tử thế hệ (GENCO), các nhà
kinh doanh năng lượng và người tiêu dùng
2. Cơ sở hạ tầng cũ kỹ hạn chế phạm vi hoạt động và tăng tắc nghẽn mạng

Hình 5.3 (Xem phần chèn màu.) Sự phát triển của trung tâm điều khiển từ tương tự cũ sang kỹ
thuật số mới.
3. Các mối đe dọa an ninh vật lý như khủng bố và các mối đe dọa an ninh mạng
thách thức hoạt động của trung tâm kiểm soát với những người dùng trái phép
4. Luôn cập nhật các nhà điều hành hệ thống với những tiến bộ công
nghệ mới nhất trong lĩnh vực này để giúp họ xử lý công nghệ mới
các công nghệ và sản phẩm để tiện ích có thể thu được lợi ích nói
chung
5.4 Khung EMS

Khung EMS (Hình 5.4) bao gồm quản lý vận hành đường truyền phối hợp
với quản lý vận hành phát điện bằng các công cụ mô phỏng và dịch vụ
năng lượng cần thiết, được hỗ trợ bởi hệ thống điều khiển và thu thập
dữ liệu. Mỗi trung tâm kiểm soát năng lượng lớn sẽ có một mô phỏng đào
tạo điều phối viên, nơi các nhà điều hành có thể giải quyết những xáo
trộn trong quá khứ và tạo ra các tình huống thực tế cho mục đích nghiên cứu.
Hình 5.4 mô tả khung EMS.
Các chức năng được bao gồm trong mỗi hệ thống con là
A. Quản lý vận hành thế hệ

• Dự báo tải (LF)
• Đơn vị cam kết (UC)

Thế hệ Quá trình lây truyền Chế độ học tập Điều phối
Năng lượng
Hoạt động Hoạt động Mô phỏng Tập huấn
Dịch vụ
Ban quản lý Ban quản lý Công cụ Giả lập
Thu thập dữ liệu

& Kiểm soát cao cấp
Phân bổ
Truyền thế hệ khách hàng
DA / DMS
Hình 5.4 Khung EMS.
• Điều phối thủy nhiệt (HTC) • Điều phối

kinh tế theo thời gian thực và giám sát dự trữ (ED) • Điều khiển phát
điện tự động theo thời gian thực (AGC)
B. Quản lý hoạt động truyền: thời gian thực
• Cấu hình mạng / bộ xử lý cấu trúc liên kết (TP) • Ước tính
trạng thái (SE) • Phân tích dự phòng (CA) • Dòng công suất
tối ưu và dòng công suất tối ưu bị ràng buộc bảo mật (OPF,
SCOPF) • Đảo hệ thống điện C. Mô phỏng chế độ nghiên cứu • Dòng công suất ( PF)
• Phân tích ngắn mạch (SC) • Mô hình mạng D. Dịch vụ năng lượng và phân tích
sự kiện • Phân tích sự kiện • Lập kế hoạch và kế toán năng lượng • Nhà cung cấp
dịch vụ năng lượng E. Trình mô phỏng đào tạo điều phối viên (DTS)
Phần còn lại của chương này dành riêng cho việc thảo luận chi tiết về các chức năng
này. Có thể lưu ý rằng các chức năng phần mềm được thảo luận ở đây có thể được phân
loại theo nhiều cách khác nhau. Việc phân loại ở trên dựa trên việc liệu kịch bản ứng
dụng có liên quan đến truyền hay liên quan đến chi.

Một cách khác để phân loại chức năng EMS là xem khung thời gian mà các mô
phỏng được yêu cầu. Các hoạt động của hệ thống điện được thiết lập trong ba khung
thời gian, quan trọng nhất là các hoạt động thời gian thực, trong đó người vận
hành được hỗ trợ bởi các chức năng EMS để thực hiện các hành động kiểm soát phù
hợp. Tuy nhiên, một loạt các chức năng phải được thực hiện trước các hoạt động
thời gian thực để đưa ra một kế hoạch hoạt động thích hợp.
Một loạt các phân tích sau sự kiện khác phải được thực hiện để tính toán các giao
dịch năng lượng, chi phí sản xuất, v.v. và để đánh giá nguyên nhân của các trường
hợp dự phòng hệ thống. Các chức năng trên có thể được phân loại theo ba khung
thời gian: hoạt động thời gian thực, phân tích trước và sau thời gian thực. Có
thể lưu ý rằng một số chức năng EMS được thực hiện ngoại tuyến trong chế độ nghiên
cứu, cũng như trong thời gian thực để hỗ trợ người vận hành (ví dụ: phân tích dự
phòng, phân tích dòng công suất và dòng công suất tối ưu).
5.4.1 Khung thời gian EMS
Các chức năng EMS được thảo luận trong phần trước có thể được xem xét với một
khung thời gian tham chiếu sẽ đưa ra ý tưởng công bằng về các phản ứng cần thiết
của từng chức năng phần mềm và cả từ người vận hành hệ thống.
RTU là tai mắt của hệ thống SCADA. Họ thu thập dữ liệu từ trường và dữ liệu
kỹ thuật số bao gồm các vị trí công tắc, chẳng hạn, được thăm dò ý kiến sau mỗi 2
s. Liên quan đến sự ổn định của hệ thống, các vị trí chuyển mạch là rất quan
trọng; do đó, hệ thống SCADA và máy đo từ xa có thể được coi là có tốc độ quét
xung quanh khung thời gian là 2 s. Điều khiển tạo tự động bao gồm các vòng lặp
tần số và trao đổi hoạt động trong khung thời gian 2 giây để thu được điểm tạo,
tần số hệ thống và điểm trao đổi và 4 giây để phát hành các lệnh điều khiển thế
hệ (nâng cao, hạ thấp hoặc đặt điểm). Phân tích dự phòng theo thời gian thực và
ước tính trạng thái chạy trong khung thời gian 60 giây để hỗ trợ người vận hành
với các ước tính mới. Các công cụ hỗ trợ quyết định khác của EMS như bộ xử lý cấu
trúc liên kết, điều phối tải kinh tế và dòng điện tối ưu sẽ chạy trong khung thời
gian 30 phút. Trình mô phỏng đào tạo điều phối viên cũng được thiết lập trong
khung thời gian 30 phút để đào tạo người vận hành.
Hình 5.5 cung cấp các khung thời gian EMS. Việc đưa PMU vào kịch bản giám sát
tạo ra một khung thời gian tính bằng mili giây (25 đến 120 lần quét mỗi giây) và
thêm một thứ nguyên mới vào khung thời gian giám sát và điều khiển, sẽ được thảo
luận trong các phần sau.
5.4.2 Các ứng dụng phần mềm EMS và luồng dữ liệu
Các chức năng của EMS hoạt động cùng nhau một cách hoàn toàn thống nhất để di
chuyển máy móc lớn nhất, hệ thống điện, một cách an toàn và ổn định. Hình 5.6 cho
thấy luồng dữ liệu và các chức năng chính của EMS trong

ĐN & CA
SCADA
DSF & DTS

AGC
Ban QLDA
msec 2 giây 4 giây 60 giây 30 phút

0
Thời gian
PMU: Đơn vị đo lường Phasor
SCADA: Kiểm soát Giám sát và Thu thập Dữ liệu

AGC: Kiểm soát thế hệ tự động
SE & CA: Phân tích Dự phòng và Ước tính Tiểu bang

DSF & DTS: Chức năng Hỗ trợ Quyết định Trình mô phỏng Đào tạo Điều phối viên
Hình 5.5 Các khung thời gian EMS.
một trung tâm kiểm soát năng lượng. Hệ thống SCADA cung cấp dữ liệu thời gian thực của
hệ thống đo từ xa được sử dụng để tạo ra topol ogy mạng (TP) cập nhật từ việc đánh giá
các vị trí chuyển mạch hiện tại, bằng cách sửa đổi dữ liệu mạng từ cơ sở dữ liệu. Ước
tính trạng thái (SE) thực hiện phân tích khả năng quan sát, phát hiện dữ liệu xấu, thêm
dữ liệu giả nếu được yêu cầu và tạo giá trị ước tính của các tham số hệ thống. Đầu ra
của SE được sử dụng để lấy các chức năng thời gian thực như dòng công suất, dòng công
suất tối ưu (OPF), dòng công suất tối ưu có ràng buộc bảo mật (SCOPF), phân tích tốc
độ liên tục (CA) và điều phối tải kinh tế theo thời gian thực ( ED).
Các phần sau sẽ thảo luận chi tiết về các chức năng của EMS.
5.5 Thu thập và giao tiếp dữ liệu

(hệ thống SCADA)
Yêu cầu cơ bản của bất kỳ hệ thống tự động hóa nào là sự sẵn có của dữ liệu từ hiện
trường và hệ thống SCADA đưa dữ liệu cần thiết đến trung tâm điều khiển năng lượng để
xử lý thêm và hoạt động điều khiển cần thiết.
Các lệnh điều khiển được đưa trở lại hiện trường để thực hiện các hành động cần thiết.
Do đó, hệ thống SCADA là yêu cầu cơ bản để thực hiện tự động hóa truyền dẫn. Các kênh
liên lạc đóng một vai trò quan trọng không thể thiếu, vì hệ thống truyền dẫn được trải
dài theo chiều dài và chiều rộng của cảnh quan. Thảo luận về các chức năng SCADA cơ bản
và thông tin liên lạc dữ liệu trong Chương 2 và 3 có thể được xem xét tại điểm này.
Sau khi dữ liệu có sẵn trong trung tâm điều khiển (SCADA master sta tion), các
ứng dụng phần mềm giúp người vận hành đánh giá trạng thái của hệ thống điện và thực
hiện các biện pháp khắc phục thích hợp để duy trì sự ổn định và bảo mật của hệ thống là
cơ sở của EMS như đã thảo luận ở đây.

2–4 giây
4–10 giây
Giá trị tương tự
1–5 phút
Tăng / giảm tín hiệu
1–10 phút
Đến máy phát điện
AGC
ED
SCOPF
OPF
COP
S
C CÁI ĐÓ
Một
D PF / OPF
Một HMI SE
V, P, Q,
Báo thức,
Dữ liệu xấu
LF UC
Hiện hành
Người mẫu
Chuyển đổi vị trí

N / W
TP HTC
Giá trị tương tự

Cơ sở dữ liệu
Chuyển đổi vị trí Lịch sử tải /

Dữ liệu mạng
• AGC: Kiểm soát thế hệ tự động • SCOPF: • ED: Công văn kinh tế •
Ràng buộc bảo mật Tối ưu PF: Dòng điện • LF: Dự báo
Luồng công phụ tải • UC: Cam kết đơn
suất • N / W TP: Cấu trúc liên kết vị
mạng • CA: Phân tích dự phòng • • COP: Kế hoạch hoạt động hiện
OPF: Luồng công suất tối ưu • SE: tại • HTC: Điều phối Thủy khí
Công cụ ước tính trạng thái
Hình 5.6 (Xem phần chèn màu.) Các chức năng của trung tâm điều khiển năng lượng và luồng dữ liệu
với các khung thời gian.

5.6 Vận hành và quản lý thế hệ

Sự phối hợp thích hợp giữa các hoạt động phát điện với các hoạt động truyền tải
là cơ sở cho hoạt động hiệu quả của một cơ sở kiểm soát năng lượng. Phần này
trình bày chi tiết về các hoạt động liên quan đến hoạt động phát điện và điều
phối.
5.6.1 Dự báo tải [6,7]

Hoạt động thành công của hệ thống điện phụ thuộc vào việc theo dõi chính xác tải
hệ thống để phù hợp với quá trình phát điện. Dự đoán chính xác phụ tải trên hệ
thống là bước đầu tiên trong việc lập kế hoạch hoạt động của hệ thống điện. Dự
báo tải bao gồm nhiều chi tiết và yêu cầu đầu vào từ hệ thống cũng như từ môi
trường và khách hàng. Đặc biệt là với sự tích hợp rộng rãi các nguồn tái tạo,
việc dự đoán chính xác về thế hệ cũng là một vấn đề với năng lượng mặt trời và
năng lượng gió.
Dự báo tải cần được thực hiện cho các khung thời gian khác nhau trong
hệ thống, để kiểm soát trơn tru và vận hành hiệu quả hệ thống điện:
• Chức năng điều khiển tạo tự động (AGC) đảm bảo rằng cân bằng tạo tải được
duy trì trực tuyến.
• Chức năng điều phối tải kinh tế đảm bảo rằng các biến thể tải lớn hơn trong
vài phút được phân phối giữa các máy phát điện
sẵn có và kinh tế nhất.
• Khi các khung thời gian lớn hơn, giờ hoặc ngày, sự thay đổi phụ tải lớn được
đáp ứng bằng việc khởi động hoặc ngừng hoạt động của các nhà máy phát điện
hoặc nhập hoặc xuất điện từ các khu vực lân cận. Các chức năng EMS được sử
dụng cho mục đích này bao gồm lập kế hoạch thủy điện, phân chia đơn vị,
điều phối thủy nhiệt và đánh giá trao đổi.
• Sự thay đổi tải trọng lớn qua các tuần được đáp ứng một cách kinh tế bằng
các chức năng như lập lịch thủy điện, lập lịch nhiệt và lập lịch bảo trì.
• Phân tích dự phòng được sử dụng để xếp hạng mức độ nghiêm trọng của các lỗi
dự phòng (ngoại tuyến) và cũng yêu cầu dự đoán tải chính xác.
Tất cả các chức năng trên bao gồm dự đoán chính xác phụ tải trên hệ thống từ thời
gian rất ngắn đến vài tuần, thường được gọi là dự báo phụ tải ngắn hạn (STLF)
trong hệ thống điện. Dự báo trung hạn về nhu cầu điện kéo dài đến thời hạn 5 năm
và dự báo dài hạn đối với các ngành điện có thể kéo dài đến 20 đến 50 năm. Kết
quả của những dự báo trung và dài hạn này được sử dụng để lập kế hoạch sản xuất
và truyền tải với sự phối hợp từ các cơ quan khởi hành khác nhau của cơ quan dịch
vụ và chính phủ. Ở đây chúng tôi sẽ giới hạn sion đĩa của chúng tôi thành STLF
được sử dụng trong các chức năng EMS nói chung.

Ước tính trạng thái cung cấp dữ liệu đã hiệu chỉnh từ dữ liệu SCADA đo được
và dữ liệu này có thể được sử dụng để tính toán tải tức thời thực tế trên hệ
thống. Các kỹ thuật dự báo phụ tải rất ngắn hạn được nhúng trong AGC và trong
điều độ tải kinh tế. STLF cung cấp các dự đoán về tải trong tuần để điều phối
thủy nhiệt, đánh giá trao đổi và lập kế hoạch thủy điện. Lập kế hoạch bảo dưỡng,
phân bổ nhiên liệu và phân bổ thủy điện được thực hiện trong khoảng thời gian dài
hơn từ 1 đến 2 năm và các dự đoán về tải trong thời gian dài như vậy được thu
thập từ các kế hoạch vận hành công trình.
Trong STLF, các dự đoán có thể được phân loại là
• Ngắn hạn, trong đó dự báo cho giờ tiếp theo được dự đoán sau mỗi 5 phút và
dự đoán thời gian thực được thực hiện từ dữ liệu ước tính của nhà nước
• Trung hạn, trong đó dự báo hàng giờ hoặc nửa giờ được thực hiện cho một
tuần và được sử dụng để lập kế hoạch tải hàng ngày
• Dài hạn, thường được thực hiện trong một năm và từ đó

dự báo hàng tháng được thực hiện
Nhu cầu điện đi đôi với thời tiết của khu vực và đầu vào cho thuật toán dự báo
phụ tải luôn là lịch sử phụ tải trước đó và dữ liệu thời tiết.
Thuật toán STLF sẽ có các đầu vào sau:
• Lịch sử tải đã được máy chủ lịch sử SCADA lưu trữ.

• Loại ngày của dự báo, cho dù đó là ngày làm việc, ngày lễ hay ngày lễ hội
tạo nên sự khác biệt cho tải trên hệ thống. Người ta quan sát thấy rằng các
đường cong tải trọng cho những ngày tương tự, chẳng hạn như thứ Ba hàng
tuần, dường như trùng khớp và do đó có tính chất chu kỳ. Đường cong tải
trong quá khứ là một hướng dẫn hiệu quả cho dự đoán của ngày hiện tại.
• Hai loại dữ liệu thời tiết, lịch sử thời tiết của ngày, tuần, năm trước đó,
v.v. và dự báo thời tiết cho khoảng thời gian dự đoán đều được sử dụng.
• Loại thuật toán được sử dụng để dự báo, cho dù kỹ thuật regres sion hay
phương pháp ngẫu nhiên, hay kỹ thuật thông minh; nói chung, các thuật toán
mạng nơ-ron nhân tạo (ANN) được sử dụng làm đầu vào.
• Đối với các dự đoán dài hạn, dữ liệu đã được tạo ra bởi các nhà hoạch định
hệ thống cần phải được cung cấp cho hệ thống dự đoán.
5.6.2 Cam kết đơn vị
Cam kết đơn vị đề cập đến việc cam kết một đơn vị phát điện trực tuyến và phát
điện trong một khoảng thời gian cụ thể, để các yêu cầu phát điện của hệ thống có
thể được đáp ứng và các chức năng EMS khác có thể thực hiện.

Đơn vị IV
Bài 3
Mục 2
Đường cong tải trọng
Đơn vị I
6 giờ sáng 12 giờ trưa 6 giờ chiều

Nửa đêm 6 giờ sáng
Thời gian trong ngày
Hình 5.7 Cam kết tổ máy của bốn trạm phát điện.
hành động cần thiết. Các trạm phát điện như các đơn vị nhiệt đòi hỏi khá nhiều thời
gian để đạt được tốc độ cần thiết, tạo ra điện áp cần thiết và được đồng bộ hóa với hệ
thống. Sau khi đơn vị được cam kết, nó sẽ có sẵn để cung cấp tải; tuy nhiên, việc rời
bỏ đơn vị phát điện đã cam kết mọi lúc sẽ trở thành một chuyện tốn kém. Sẽ có ý nghĩa
hơn nhiều nếu hủy cam kết các đơn vị khi chúng không được yêu cầu. Sau khi dự báo phụ
tải được thực hiện, tùy thuộc vào yêu cầu, sẽ tiết kiệm để biết khi nào mỗi đơn vị sẽ
cam kết và hủy cam kết trong các khoảng thời gian cụ thể.
Hình 5.7 minh họa một ví dụ cam kết đơn vị đơn giản trong đó bốn đơn vị đang cung
cấp tải trên hệ thống và các đơn vị được cam kết và cung cấp sẵn sàng, hủy cam kết và
tắt và khi có nhu cầu như được nhìn thấy từ đường cong phụ tải dự đoán.
Bài toán cam kết đơn vị không đơn giản như đã thảo luận ở trên, vì mỗi công ty
điện lực sẽ hoạt động theo một số lượng lớn các ràng buộc và luật lệ, và những ràng
buộc này phải được xây dựng trong bài toán cam kết đơn vị, để có một lịch trình tiết
kiệm tối ưu cho các hoạt động.
Việc duy trì dự trữ kéo sợi dồi dào theo chỉ thị của cơ quan quản lý ở mỗi quốc
gia là một hạn chế. Dự trữ kéo sợi là sự khác biệt giữa tổng công suất phát điện hiện
có của tất cả các tổ máy trực tuyến (kéo sợi) và tải được cung cấp bao gồm cả tổn thất.
Nó cho biết hệ thống có bao nhiêu công suất bổ sung để xử lý trường hợp khẩn cấp, cho
dù sự cố mất đột ngột của tổ máy phát điện hay đường dây transmis sion. Mỗi tiện ích
sẽ có định mức cho phần trăm phát điện hoặc tải làm dự trữ kéo sợi. Thông thường, lượng
dự trữ tương đương với tổ máy phát điện lớn nhất, để có thể xử lý việc mất đột ngột của
tổ máy nào. Dự trữ kéo sợi cũng có thể là một hỗn hợp các trạm có thể được khởi động
nhanh chóng

với các nhà máy nhiệt điện truyền thống. Dự trữ kéo sợi cũng có thể được phân
phối đồ họa theo địa lý để sự tắc nghẽn hành lang truyền dẫn có thể không gây ra
mối đe dọa.
Các ràng buộc khác đối với cam kết của tổ máy bao gồm thời gian hoạt động tối
đa và thời gian ngừng hoạt động tối thiểu cho các tổ máy nhiệt điện, thời gian
khởi động và tắt máy và chi phí, các tổ máy thủy điện có thể ở trong tình trạng
phải chạy liên tục do mưa và lũ lụt của hồ chứa, và các hoạt động phát điện khác
đơn vị có thể phải tiết kiệm nhiên liệu. Các tiện ích tương ứng cũng có thể có
những ràng buộc riêng cần được xem xét trong khi đáp ứng cam kết đơn vị của họ.
Cam kết đơn vị xác định một số khoảng thời gian cụ thể và số lượng đơn vị cần
cam kết. Các hoán vị và tổ hợp có thể cao theo cấp số nhân; tuy nhiên, một khi
các ràng buộc được thiết lập và tải hệ thống thực sự xuất hiện, số lượng các giải
pháp khả thi sẽ giảm đi. Các phương pháp thông thường được sử dụng là quan hệ
Lagrange, biểu đồ chuyên nghiệp động và lược đồ danh sách ưu tiên đã được thiết
lập tốt.
5.6.3 Phối hợp thủy nhiệt

Các nhà máy phát điện thủy điện nói chung cùng tồn tại với các nhà máy nhiệt điện,
và sự phối hợp của các nhà máy thủy điện và nhiệt điện đòi hỏi một số chú ý do
những vấn đề phức tạp liên quan đến lịch trình của các nhà máy thủy điện.
Mỗi hệ thống cung cấp nước cho nhà máy thủy điện là duy nhất ở bộ truyền
động than, và nhiều yếu tố ảnh hưởng đến lưu lượng nước ở thượng nguồn và hạ lưu
trong nhà máy. Một số nhà máy có thể phải đối phó với nước lũ, trong khi những
nhà máy khác có thể phải xả nước cho mục đích tưới tiêu ở hạ lưu hoặc có thể cung
cấp cho một nhà máy thủy điện khác ở hạ nguồn (hoạt động của các nhà máy trên
sông). Một số con sông được sử dụng để vận chuyển người và hàng hóa và lượng nước
lớn không thể thoát ra cùng một lúc, và các công trình giải trí khác cũng có thể
hoạt động khi phải duy trì giới hạn mực nước. Mỗi hồ chứa nước có thể có nhiều
đập và nhiều phụ lưu của sông ngập trong nước. Mực nước trong hồ chứa phụ thuộc
vào nhiều yếu tố khác nhau bao gồm thời tiết, mưa và tuyết tan.
Lập kế hoạch thủy điện được thực hiện trong hai khung thời gian: phạm vi dài
và phạm vi ngắn. Việc lập lịch trình dài hạn sẽ bắt đầu từ 1 tuần và có thể kéo
dài đến 1 năm, và sẽ phụ thuộc vào tải, sự sẵn có của các tổ máy nhiệt điện và
thủy điện, và dự báo lưu lượng nước cho các hồ chứa. Lập kế hoạch phạm vi dài là
để tối ưu hóa các yếu tố này thường sử dụng lập trình động hoặc mô hình sta
tistical. Lập lịch trong phạm vi ngắn được thực hiện từng giờ, lên đến một ngày
hoặc tối đa một tuần trước. Tại đây tải, tính khả dụng của đơn vị và dòng nước đã
được biết, và việc điều động kinh tế được thực hiện.
Ba kịch bản có thể được xem xét khi phân loại vấn đề lập kế hoạch thủy nhiệt,
một trong đó sản xuất thủy điện là một phần nhỏ trong tổng số, một trong đó sản
xuất chính là thủy điện, và kịch bản thứ ba trong đó thủy điện là nguồn sản xuất
duy nhất hiện có.

Khi hệ thống thủy điện chỉ là một thành phần nhỏ, việc lập kế hoạch được thực hiện
để giảm thiểu chi phí sinh nhiệt. Nói chung, phần lớn các trung tâm kiểm soát năng
lượng trải qua kịch bản này vì hỗn hợp nhiệt thủy điện tối ưu là 30 đến 70 để lập kế
hoạch hiệu quả và tiết kiệm. Các hệ thống chỉ có thủy điện rất khó lập lịch trình và
vận hành, vì khó đáp ứng các ràng buộc của tất cả các vùng nước liên quan và người vận
hành không có nguồn nhiệt có thể được lên lịch trình mà không sợ giải phóng quá nhiều
nước hoặc làm xáo trộn sự cân bằng của môi trường xung quanh.
Các hệ thống với phần lớn các vùng nước có thể được lên kế hoạch để đạt được chi phí
tối thiểu của các nhà máy nhiệt điện.
Lập kế hoạch thủy điện là một vấn đề phức tạp; tuy nhiên, với sự kết hợp nhiệt
thích hợp, nó có thể rất hiệu quả, tiết kiệm và thân thiện với môi trường.
Lập kế hoạch bảo trì cũng là một thủ tục phức tạp, vì thiết bị trong hệ thống
phát và truyền tải yêu cầu bảo trì chính thường xuyên và thỉnh thoảng phải đưa ra khỏi
dịch vụ. Lập kế hoạch bảo trì phải đối phó với nhiều hạn chế vận hành để tác động sinh
thái lên tiện ích là tối thiểu. Sau khi hoàn thành việc lập kế hoạch bảo trì, thì cam
kết của đơn vị trong một khoảng thời gian cụ thể có thể được rút ra.
5.6.4 Điều độ kinh tế theo thời gian thực và giám sát dự trữ [9]
Một khi các đơn vị phát điện đã “cam kết” phát điện cho một giai đoạn vận hành cụ thể,
người vận hành có nhiệm vụ phải thấy rằng hệ thống đang vận hành ở trạng thái ổn định
với tác động kinh tế tối thiểu.
Giải pháp điều độ phụ tải kinh tế xác định sự kết hợp tối ưu của các tổ máy phát điện
để cung cấp nhu cầu phụ tải theo các ràng buộc đặt ra đối với hệ thống, với chi phí vận
hành tối thiểu trong một khoảng thời gian cụ thể, thường là một giờ.
Bài toán điều phối kinh tế đơn giản nhất xác định vấn đề bình đẳng như sau: tổng
các đầu ra của máy phát điện phải bằng nhu cầu phụ tải, trong đó tổn thất trong mạng
được bỏ qua và giới hạn hoạt động không được xác định cụ thể. Sản lượng điện của mỗi
tổ máy phải nằm trong công suất phát điện tối đa và tối thiểu của tổ máy cụ thể, điều
này trở thành một hạn chế bất bình đẳng đối với tổ máy phát điện. Các giới hạn lưu
lượng dòng trên các đường truyền cũng được coi là các ràng buộc bất bình đẳng. Các tổn
thất mạng, đóng góp một tỷ lệ phần trăm tốt trong một số trường hợp, phải được tính
đến, xác định lại tuyên bố vấn đề thành một trong đó việc tạo ra phải bằng tải cộng với
tổn thất. Điều này liên quan đến việc tính toán tổn thất mạng bằng một phương pháp phù
hợp. Do đó, điều phối tải trọng kinh tế là một vấn đề tối ưu hóa,

trong đó chi phí hoạt động được giảm thiểu với các ràng buộc bình đẳng và bất
bình đẳng được thỏa mãn.
Có nhiều phương pháp giải quyết vấn đề tải trọng kinh tế, chẳng hạn như
phương pháp lặp Lambda, lập trình động, phương pháp tìm kiếm gradient và bằng
cách sử dụng các kỹ thuật thông minh, chẳng hạn như thuật toán di truyền, tính
toán tiến hóa, tối ưu hóa bầy hạt và phương pháp tìm kiếm mẫu. Kết quả của bài
toán điều phối phụ tải kinh tế đưa ra các giá trị sản lượng điện tối ưu (điểm cơ
sở) của các tổ máy phát điện cam kết cấu thành, cung cấp chi phí vận hành tổng
thể tối thiểu của các tổ máy.
Do đó, giải pháp điều phối phụ tải kinh tế cung cấp cho người vận hành thông
tin liên quan đến việc phát điện sẵn có và phụ tải được phục vụ một cách kinh tế.
Nó cho phép tính toán lượng dự trữ có sẵn từ các máy phát điện đã cam kết và hỗ
trợ trong việc giám sát dự trữ. Mục đích là để giữ cho hệ thống luôn ở trạng thái
ổn định. Trong trường hợp nguồn dự trữ kéo sợi cạn kiệt và hệ thống chuyển sang
trạng thái khẩn cấp, người vận hành có thể thông báo cho các trạm phát điện khởi
động tổ máy mới, nếu có, hoặc có thể đưa ra hướng dẫn giảm tải bằng cách sử dụng
các điều kiện thích hợp để đưa hệ thống trở lại trạng thái bình thường. Giám sát
dự trữ cũng cho phép người vận hành cảnh báo các tổ máy phát điện khởi động nhanh
như các tổ máy bơm, khí và diesel để khởi động và cung cấp điện để đáp ứng tình
huống khẩn cấp.
5.6.5 Điều khiển tạo tự động thời gian thực [10]
Kiểm soát phát điện tự động (AGC) liên quan đến việc giữ cho chất lượng, sự thay
đổi giữa các và tần số của công suất điện được tạo ra trong giới hạn, trong khuôn
khổ của cân bằng tải phát điện tại mọi thời điểm. Tuổi vôn do máy tạo ra là một
hàm của kích từ. Điều khiển vòng kín của vòng kích từ đảm bảo rằng điện áp do máy
tạo ra được duy trì ở giá trị xác định. Khi nói đến việc duy trì tần số của nguồn
cung cấp, vấn đề trở nên toàn cầu hơn là cụ thể đối với một máy phát cụ thể, vì
tần số của hệ thống không chỉ phụ thuộc vào tốc độ của một máy phát cụ thể mà còn
vào sự cân bằng tải tổng thể.
Điều khiển tần số có hai vòng khép kín: vòng thứ nhất là điều khiển sơ cấp
liên quan đến bộ điều tốc của máy, tự động điều chỉnh đầu vào tùy thuộc vào sự
thay đổi tốc độ của máy phát, đây là sự phản ánh của cân bằng tải-phát. Vòng điều
khiển tần số tự do thứ cấp được hoàn thành thông qua hệ thống điện liên quan đến
việc kết nối với các tổ máy phát điện khác thông qua các đường dây buộc. Vấn đề
AGC chủ yếu là vấn đề điều khiển tần số với việc thiết kế các bộ điều khiển phù
hợp để điều khiển tần số hệ thống. Mục đích là để giảm lỗi điều khiển khu vực
(ACE), đây là một chức năng của tần số

và công suất đường dây buộc thay đổi, bằng cách áp dụng các bộ điều khiển phù hợp
trong vòng lặp con đẩy. Mục tiêu cuối cùng là giảm ACE về 0 bằng cách nâng cao hoặc hạ
thấp thế hệ để duy trì sự cân bằng tạo tải. Có rất nhiều bộ điều khiển có sẵn, hầu hết
đều dựa trên mô hình, và nghiên cứu đang được tiến hành để phát triển các bộ điều khiển
mạnh mẽ được ứng dụng có thể hạn chế động lực hệ thống điện lớn và tính phi tuyến và
các mối quan hệ không chắc chắn của chúng. Quán tính của hệ thống điện đóng một vai trò
quan trọng trong việc điều khiển tần số, và việc đưa vào sản xuất năng lượng tái tạo
đặt ra nhiều vấn đề đối với tần số hệ thống. Các thay đổi công suất đường dây buộc phải
được sửa đổi phù hợp để phản ánh thế hệ tái tạo để có hiệu quả
tive ACE và do đó là một bộ điều khiển phù hợp cho AGC.
Theo quan điểm của SCADA, điều khiển tạo tự động được thực hiện từ một trung tâm
điều khiển tạo, nơi các đầu vào liên quan đến hệ thống được đưa vào bởi hệ thống SCADA.
Các đầu vào bao gồm tần số hệ thống, công suất đầu ra của từng tổ máy phát điện được
kết nối với hệ thống và lưu lượng công suất trong mỗi đường dây buộc. Chương trình AGC
được thực hiện và các đầu ra xác định lệnh được truyền tới từng tổ máy phát điện sẽ
được hệ thống SCADA truyền tải trở lại để thiết bị truyền động hoạt động thích hợp.
5.7 Hoạt động và quản lý đường truyền: Thời

gian thực
Các chức năng quản lý và hoạt động truyền trong thời gian thực tận dụng các đầu vào từ
hiện trường bằng hệ thống thu thập dữ liệu và thực hiện các phép tính khác nhau để phát
triển bức tranh thực về công việc ròng cho người vận hành.
5.7.1 Cấu hình mạng và bộ xử lý cấu trúc liên kết
Mạng lưới điện tiếp tục phát triển, với số lượng xe buýt được kết nối với nhau tăng
theo cấp số nhân vào cuối thế kỷ XX. Hơn 1000 hệ thống xe buýt đã ra đời vào cuối những
năm 1980, nhưng với sự kết hợp giữa các tổ hợp liên kết và nguồn điện, quy mô mạng lưới
đã mở rộng lên 8000 vào năm 1995 (American Electric Power, AEP). Hơn nữa, vào năm 2001,
11.000 hệ thống xe buýt (khu vực MISO) đã được mô phỏng, con số này một lần nữa tăng
lên 32.000 xe buýt vào năm 2004 và tiếp tục mở rộng lên một triệu xe buýt hiện nay. Vì
vậy việc mô hình hóa mạng lưới điện là một thách thức và do kích thước của mạng lưới
lớn nên hệ thống phần mềm của EMS rất đắt tiền và phức tạp.
Mạng điện là động và mô hình mạng cũng cần cập nhật khi kết nối hệ thống thay đổi.
Ví dụ: khi đường truyền ngừng hoạt động do lỗi hoặc để bảo trì, thành phần (đường
truyền trong trường hợp này) đã chết và cần được

đã xóa khỏi mạng và một mạng mới được tạo để phân tích thêm. Ma trận kết nối cũng
thay đổi do sự vấp ngã của đường dây. Quy trình tương tự sẽ phải được lặp lại khi
máy phát điện được đồng bộ hóa với hệ thống.
Mục tiêu của bộ xử lý cấu trúc liên kết mạng là loại bỏ các thành phần hệ
thống không còn năng lượng hoặc đã chết, thiết lập thông tin ity liên kết hoàn
chỉnh và xác định các thành phần còn sống trong hệ thống. Dữ liệu thành phần hệ
thống cơ bản được đưa đến bộ xử lý cấu trúc liên kết làm đầu vào chính. Các đầu
vào từ hệ thống SCADA, chẳng hạn như các phép đo điện áp, dòng điện và dòng điện,
và công suất phun từ các trạm phát điện, cùng với trạng thái của các công tắc, đủ
để cung cấp một bức tranh công bằng về cấu trúc liên kết của hệ thống. Bộ xử lý
cấu trúc liên kết sẽ cung cấp đầu ra của các chi tiết mạng được cung cấp năng
lượng và sự hình thành các đảo, nếu có trong hệ thống, và các đảo khả thi với khả
năng phát điện. Bộ xử lý cấu trúc liên kết sẽ giúp hiển thị mạng trực tiếp thực
cho trình điều khiển với dữ liệu thời gian thực được xếp chồng lên mạng, để thông
báo cho nhà điều hành về trạng thái thực của mạng.
Tuy nhiên, có thể lưu ý rằng các lỗi cấu trúc liên kết có ảnh hưởng đáng kể
hơn đến phần còn lại của các thuật toán được sử dụng bởi các trung tâm điều khiển
năng lượng (ước tính trạng thái, phân tích dự phòng và dòng điện) hơn là các
thông số mạng và phép đo giá trị bị sai, như được thấy trong Hình 5.6.
5.7.2 Ước tính trạng thái
Ước lượng trạng thái là quá trình gán giá trị cho một biến trạng thái chưa biết
trong hệ thống dựa trên các phép đo từ cùng một hệ thống theo tiêu chí đã đặt.
Ước lượng trạng thái được áp dụng cho nhiều hệ thống trong đó các giá trị đo được
có thể bị sai và sẽ cản trở quá trình tiếp tục nhập dữ liệu và hình dung hệ thống.
Ước tính trạng thái được sử dụng để dự đoán chính xác vị trí của các phương tiện
hàng không vũ trụ bằng cách sử dụng các thước đo thu được từ radar và các đầu vào
khác có tiếng ồn và đường cong
chắc chắn có sai sót.
Trong hệ thống điện, ước lượng trạng thái được sử dụng để cung cấp ước tính
tốt nhất về các giá trị của các biến là cường độ điện áp và góc pha của các bus
hệ thống, từ các phép đo được gửi bởi hệ thống SCADA và có sẵn từ mô hình mạng có
sẵn.
Các giá trị được gửi bởi hệ thống SCADA có thể có lỗi do các yếu tố sau:
1. Máy biến áp dụng cụ, là thiết bị đo lường chính tại hiện trường, có thể có
sai số cố hữu và có thể bị bão hòa.
2. Máy biến áp dụng cụ (CT và PT) có thể kém chất lượng

lớp sion.

3. Đặc tính của các thiết bị này sẽ xấu đi theo thời gian và
các yếu tố môi trường, đặc biệt là nhiệt độ.

4. Các đầu ra CT và PT được nối dây với đầu dò cũng có thể có lỗi phi tuyến
tính, đặc biệt là đối với các điều kiện tải nhẹ và quá tải. Các đầu dò có
thể được nối dây không chính xác.
5. Môi trường xung quanh kênh liên lạc có thể gây nhiễu netic nam châm điện
hoặc nhiễu cho các phép đo có thể làm thay đổi các giá trị. Có thể lưu ý
rằng đầu ra của bộ chuyển đổi cho các giá trị tương tự thường nằm trong
phạm vi 4 đến 20 mA.
6. Mất dữ liệu do lỗi kênh liên lạc đặt ra một vấn đề lớn.
7. Trong hệ thống điện có thể có nhiều ments đo tới dự phòng cần được tương
quan và lọc trước khi gán chúng cho bộ ước lượng trạng thái.
8. Có thể xảy ra sai lệch thời gian trong việc lấy mẫu thông tin trường SCADA
vì tất cả các điểm không được lấy mẫu cùng một lúc.
Ước lượng trạng thái là quá trình gán giá trị cho tất cả các biến trạng thái
trong hệ thống từ các phép đo và dữ liệu mạng có sẵn. Công cụ ước lượng trạng
thái sẽ xác định và sửa các điểm bất thường trong dữ liệu, loại bỏ dữ liệu xấu và
tinh chỉnh các phép đo, do đó cuối cùng đưa ra một tập hợp các biến trạng thái có
thể chấp nhận được, sẽ được người vận hành sử dụng cũng như đầu vào cho các chương
trình tính toán khác của EMS . Do đó, công cụ ước lượng trạng thái cung cấp các
giá trị của cường độ điện áp và góc pha cũng như công suất phản kháng và thực tế
ước tính. Nó cũng tạo ra một phân tích lỗi so sánh các giá trị đo được và giá trị
ước tính và danh sách dữ liệu xấu được phát hiện, đây là một ứng dụng nâng cao
nhưng cực kỳ quan trọng. Hình 5.8 cung cấp luồng dữ liệu trong bộ ước lượng trạng
thái.
Các bước liên quan như sau:
1. Các đầu vào cho công cụ ước tính trạng thái là các phép đo và dữ liệu trạng
thái chuyển đổi cùng với cấu trúc liên kết mạng, đã được ước tính từ các
thành phần trực tiếp.
2. Khả năng quan sát của hệ thống được kiểm tra trước tiên, vì có thể có những
điểm mà từ đó dữ liệu không có sẵn do lỗi đo từ xa và các lý do khác. Các
phép tính không được mạng quan sát có thể dẫn đến kết quả sai và nhiều phép
đo hơn sẽ làm cho việc ước lượng chậm hơn. Cần duy trì sự cân bằng giữa tốc
độ đặt và độ chính xác. Nói chung, gấp 1,5 đến 2,8 lần số lượng biến trạng
thái được ước tính là một phạm vi tối ưu để dự phòng trong điều khiển từ xa.
3. Nếu các giá trị đo được nhỏ hơn giá trị tối ưu và hệ thống không thể quan
sát được, thì phải thêm các phép đo khác để hệ thống có thể quan sát được.
Trong một số trường hợp, các điểm được thay thế

Dữ liệu mạng, Chuyển đổi

Các phép đo trạng thái
Tôpô
Pseudo Không
Có thể quan sát được
Đo
Đúng
Công cụ ước tính tiểu bang
Kết quả
Không Dữ liệu xấu

Có thể chấp nhận được
Xử lý
Đúng
Đầu ra
Điện áp, Dòng chảy,
Tạo, tải
Hình 5.8 Lưu đồ công cụ ước lượng trạng thái.
bằng giá trị có sẵn trước đó hoặc giá trị mong đợi, có thể được gọi là các
phép đo giả. Phép đo này là bắt buộc, vì cần có số lượng giá trị ước tính
tối thiểu để thực hiện ước tính trạng thái thành công.
4. Ước lượng trạng thái được thực hiện và kết quả, nếu được chấp nhận, được sử
dụng để xác nhận các phép đo và các mục đích tính toán khác.
5. Nếu kết quả không được chấp nhận, dữ liệu được xử lý lại, dữ liệu xấu bị
loại bỏ, kiểm tra khả năng quan sát và quá trình này được lặp lại.
Có nhiều phương pháp luận được sử dụng để ước lượng trạng thái; com được sử dụng
nhiều nhất là những cái sau đây; tuy nhiên, thảo luận về các phương pháp này nằm
ngoài phạm vi của cuốn sách này:
1. Phương pháp khả năng tối đa
2. Phương pháp bình phương nhỏ nhất có trọng số

3. Phương pháp phương sai tối đa

Các giá trị đầu ra của bộ ước lượng trạng thái được sử dụng làm đầu vào cho nhiều chương trình
và hiển thị của người vận hành bởi trung tâm điều khiển năng lượng như được cho trong Hình 5.6.
5.7.3 Phân tích dự phòng

Như đã thảo luận trước đó, bảo mật của hệ thống là điều quan trọng hàng đầu và hệ thống
SCADA đưa ra những cảnh báo đầu tiên cho người vận hành về trạng thái của hệ thống. Tuy
nhiên, các sự kiện của hệ thống điện xảy ra quá nhanh, tính bằng mili giây và giây,
người vận hành có thể không có đủ thời gian để thực hiện một số loại phân tích với dữ
liệu SCADA và thực hiện hành động cần thiết.
Phân tích dự phòng giúp người vận hành lập mô hình hệ thống dự phòng trước khi
chúng xảy ra và xem tác động của từng trường hợp xảy ra đối với hệ thống như quá tải
đường dây và máy phát điện để có thể thực hiện hành động thích hợp khi trường hợp dự
phòng thực sự phát sinh. Trường hợp dự phòng có thể là sự cố mất điện đường truyền
trong khu vực kiểm soát, hoặc đường dây kết nối giữa hai khu vực, hoặc sự cố mất máy
phát điện, hoặc một số trường hợp. Các đầu vào cho thuật toán phân tích tình huống là
các tham số hệ thống và khả năng kết nối, quá trình tạo và tải trên hệ thống cũng như
các điểm đặt điện áp. Mô hình của các thành phần được sử dụng trong phân tích và đánh
giá của từng thiết bị cũng cần được cung cấp cho sis phân tích. Việc phân tích sẽ dẫn
đến xếp hạng dự phòng của các sự cố mất điện thành phần đối với các vi phạm trong giới
hạn của đường dây và máy phát điện.
Ảnh hưởng của mỗi trường hợp dự phòng lên hệ thống sẽ khác nhau, dòng chảy trong
mỗi đường dây có thể thay đổi, và cấu hình điện áp có thể lệch khỏi các giới hạn quy
định. Việc mất máy phát điện có thể dẫn đến việc các đơn vị khác trong hoặc ngoài khu
vực kiểm soát tăng phát điện.
Vấn đề có vẻ đơn giản, vì nó liên quan đến giải pháp của vấn đề dòng tải với một
mạng đã sửa đổi, tùy theo sự cố của mỗi compo nent. Tuy nhiên, quy mô lớn của hệ thống
cần phân tích và số lượng các trường hợp dự phòng cần nghiên cứu làm cho việc phân tích
mất nhiều thời gian. Trong một hệ thống có n số thành phần, việc phân tích dự phòng cho
sự cố ngừng hoạt động của một thành phần sẽ mất một khoảng thời gian đáng kể, phụ thuộc
vào nhiều yếu tố như tốc độ của hệ thống máy tính, mô hình hệ thống đang sử dụng và
thuật toán. Có thể lưu ý rằng nếu phân tích dự phòng mất nhiều thời gian hơn để hoàn
thành, thì các điều kiện hệ thống có thể đã thay đổi và phân tích cần được lặp lại cho
kịch bản mới. Điều này đòi hỏi rằng thuật toán dự phòng phải nhanh và phải đưa ra xếp
hạng nhanh chóng để cho phép người vận hành tận dụng các kết quả. Ví dụ, đối với hệ
thống 33 bus, với 40 đường dây, 18 máy biến áp, 10 máy phát điện và 22 tải, có thể xảy
ra tổng cộng 90 lần mất điện thành phần đơn lẻ và nhiều lần mất điện bổ sung. Điều này
yêu cầu tối thiểu 90 giải pháp dòng tải AC. Với quy mô hệ thống từ vài nghìn đến hàng
chục nghìn xe buýt, việc xếp hạng dự phòng sẽ mất một khoảng thời gian đáng kể.

Do đó, các biện pháp sau đây có thể được thực hiện để giảm bớt
thời gian theo mùa:
1. Phân tích ban đầu được thực hiện với mô hình hệ thống rút gọn (tương đương với các
thuật toán rất nhanh, chỉ đưa ra dòng công suất thực (dòng tải DC).
2. Dòng tải với ít dung sai hơn cũng được sử dụng để xác định các trường hợp dự phòng
nghiêm trọng.
3. Các trường hợp dự phòng nghiêm trọng được xác định sau đó được phân tích với mô hình
hệ thống đầy đủ và thuật toán dòng công suất hoàn chỉnh.
4. Xếp hạng các trường hợp dự phòng nghiêm trọng này được thực hiện, thường là chỉ số
công suất hoặc chỉ số quá tải và chỉ số điện áp được tính toán, và các trường hợp dự
phòng được xếp hạng.
Phân tích dự phòng cung cấp cho người vận hành mức thứ hai về tính bảo mật của hệ thống
ngoài thông tin mức đầu tiên được cung cấp bởi dữ liệu SCADA nhận được từ hiện trường. Mức
độ bảo mật thứ ba được cung cấp bởi thuật toán dòng công suất tối ưu hạn chế secu rity.
5.7.4 Dòng điện tối ưu hạn chế bảo mật

Việc tính toán tải trọng kinh tế trong các hệ thống truyền tải không tính đến các trường hợp
dự phòng và ảnh hưởng của chúng đối với hệ thống. Ràng buộc sin là tổng sản lượng phải bằng
nhu cầu tải cộng với tổn thất đường truyền. Điều này tương tự như tính toán dòng công suất
được thực hiện trong một hệ thống truyền tải; do đó, trong dòng công suất tối ưu (OPF), các
phương trình dòng công suất được coi là một giới hạn cho việc điều động tải kinh tế.
Sau đó, chúng tôi nhận được dòng công suất tối ưu cho biết dòng công suất trong hệ thống với
chi phí phát điện tối thiểu. Hàm mục tiêu trong dòng công suất tối ưu có thể được giải quyết
để có chi phí phát điện tối thiểu hoặc có thể được sửa đổi để hiển thị tổn thất tối thiểu
trong hệ thống. Trong thời hiện đại, với những hạn chế về phát thải, các tiêu chí phát thải
tối thiểu cũng có thể được đưa vào cân nhắc. Chức năng mục tiêu OPF cho phép nhân viên lập
kế hoạch trong trung tâm điều khiển xem dòng điện theo các tiêu chí đặt ra bởi tiện ích,
ngay cả đối với giảm tải, để có quan điểm vận hành tối ưu.
Luồng công suất tối ưu hạn chế bảo mật (SCOPF) là luồng công suất tối ưu, được thực
hiện trong môi trường thời gian thực với các yếu tố liên tục của hệ thống được xem xét, để
đưa hệ thống trở lại trạng thái bình thường từ trạng thái khẩn cấp hoặc cực đoan. SCOPF cho
phép hệ thống hoạt động trong giới hạn hoạt động sau khi có trường hợp bất thường.
Để thực hiện SCOPF, dự báo tải sẽ cung cấp các giá trị tải ước tính, các phép đo SCADA
mang lại các giá trị hiện tại của các thông số hệ thống và phân tích dự phòng tạo ra một
danh sách cho các điều kiện hoạt động cụ thể. Luồng năng lượng được chạy trong thời gian
thực tùy thuộc vào

các ràng buộc, các giới hạn được kiểm tra và các biến điều khiển được xác định.
Điện áp bus, cài đặt vòi máy biến áp, chuyển mạch tụ điện, bù tín hiệu phản
kháng, thiết bị tách dòng và chuyển pha, được đưa ra sau khi chạy dòng điện có
giới hạn bảo mật vì nó đưa ra ý tưởng về các thông số hệ thống trong trường hợp
ngẫu nhiên và giúp nhà điều hành có được các cài đặt cần thiết. Sau khi SCOPF
được thực hiện, các kế hoạch khôi phục thích hợp được đánh giá và thực hiện.
5.7.5 Đảo hệ thống điện

Trong thời gian hệ thống điện có sự cố lớn, hệ thống có thể bị đảo hoặc có thể
cố ý đảo để cứu các bộ phận của hệ thống.
Các đảo có thể không đủ tải (giàu tải) và giảm tần số hệ thống, hoặc có thể
không đủ tải (giàu thế hệ) và tăng tần suất. Tần số tăng hoặc giảm được tự động
bắt giữ bằng các sơ đồ cách ly tần số thấp, loại bỏ tải, loại bỏ tải và đảo có
kiểm soát. Tuy nhiên, nhiệm vụ này rất phức tạp vì nó đòi hỏi sự phối hợp nhịp
nhàng giữa hệ thống bảo vệ, trạm phát điện và lưới điện truyền tải.
Trong kịch bản nhiều thế hệ, việc loại bỏ phụ tải sẽ phải được thực hiện
bằng cách loại bỏ toàn tải khi có thể làm mất tính đồng bộ của máy phát và nó
sẽ rút ra và dừng lại, hoặc máy cắt của máy phát điện chính sẽ hoạt động. Trong
loại bỏ tải một phần, máy phát điện đang chạy nhưng một phần tải (10 đến 30%)
bị mất.
Trong kịch bản giàu tải, để đưa tần số thấp hơn về phạm vi bình thường, các
sơ đồ giảm tải sẽ được sử dụng để phù hợp với việc tạo và tải. Tải trọng được
giảm theo các bước nói chung là 10%, với thời gian trễ từ sáu đến tám chu kỳ
giữa các bước. Sơ đồ cách ly tần số tải (LFISs) sử dụng rơle tần số tự động để
cô lập một hoặc nhiều máy phát điện có tải phù hợp.
5.8 Mô phỏng chế độ học tập

Trung tâm điều khiển SCADA phải thực hiện một số lượng lớn các mô phỏng chế độ
nghiên cứu để đi đến một kế hoạch vận hành cho hoạt động thời gian thực của hệ
thống điện. Những mô phỏng này cực kỳ quan trọng đối với hệ thống cũng như đối
với các nhà hoạch định và vận hành hệ thống. Những mô phỏng này bao gồm những
điều sau đây.
5.8.1 Mô hình mạng

Mô hình hóa các thành phần hệ thống điện là một thách thức lớn vì độ phức tạp
của mô hình được lựa chọn cho mỗi nghiên cứu. Có nhu cầu

để đạt được sự cân bằng giữa độ chính xác của kết quả và tốc độ đặt com, bởi vì
hệ thống truyền tải điện là một mạng lớn. Ví dụ, mô hình đường truyền có thể là
mô hình chính xác hoặc mô hình T hoặc bánh giảm. Việc lựa chọn trở nên quan trọng
hơn vì một số tính toán sẽ được thực hiện trong thời gian thực để giúp người vận
hành đưa ra quyết định khi tốc độ quan trọng.
5.8.2 Phân tích dòng điện
Các thông số quan trọng trong nghiên cứu hệ thống truyền tải là độ lớn điện áp
bus và góc pha và dòng công suất phản kháng và thực trong đường dây. Tính toán
dòng công suất cung cấp các thông số này bằng cách sử dụng các mô hình hệ thống
thích hợp. Các kỹ thuật lặp được sử dụng bao gồm phương pháp Gauss-Seidel, phương
pháp Newton-Raphson và phân tích dòng tải được tách rời nhanh chóng, để tận dụng
lợi thế của ma trận Z thưa thớt của hệ thống công suất, có thể kể đến một vài
phương pháp.
5.8.3 Phân tích ngắn mạch
Các nghiên cứu ngắn mạch thường được thực hiện trên mô hình hệ thống điện để thiết
kế hệ thống bảo vệ trong khi lập kế hoạch truyền tải được thực hiện.
Các mức sự cố ba pha được sử dụng để thiết lập khả năng ngắt dòng ngắn mạch của
các bộ ngắt mạch. Các mức dòng sự cố cũng được sử dụng để điều phối và cài đặt
các rơle quá dòng. Do đó, ies stud ngắn mạch được coi là nghiên cứu ngoại tuyến.
5.9 Phân tích sau sự kiện và lập kế

hoạch và kế toán năng lượng
Sau khi giám sát thời gian thực được thực hiện, trung tâm kiểm soát năng lượng
phải hoàn thành nhiều chức năng để tổng hợp các sự kiện trong quá trình điều động
quyền lực. Các chức năng chính được thực hiện bao gồm lập kế hoạch năng lượng và
kế toán và phân tích sau sự kiện.
5.9.1 Lập kế hoạch và kế toán năng lượng
Các trung tâm điều khiển truyền tải phải theo dõi chi phí sản xuất năng lượng và
các giao dịch và đánh giá giữa các khu vực và nội bộ trong các khoảng thời gian
cụ thể. Chức năng lập kế hoạch năng lượng và phần mềm kế toán sẽ có khả năng tính
toán chi phí sản xuất điện bao gồm cả chi phí nhiên liệu và chi phí bảo trì cho
các tổ máy đã sử dụng. Phần mềm cũng sẽ có giao diện với các nhà điều hành hệ
thống độc lập (ISO) liên quan đến các trao đổi theo lịch trình và các luồng thực
tế của

năng lượng. Các báo cáo khác nhau phải được chuẩn bị cho các cơ quan có thẩm quyền và
các cơ quan kiểm soát ở các định dạng khác nhau liên quan đến việc chuyển giao quyền
lực, năng lượng và một loạt các thông số do người dùng xác định. Sẽ phải cung cấp hiển
thị công suất, năng lượng và các thông số khác để hiểu rõ hơn.
Các chức năng này là một phần của phần mềm và được sử dụng rộng rãi bởi các tiện ích.
5.9.2 Phân tích sự kiện
Sau khi xảy ra sự cố, hệ thống SCADA sẽ cung cấp một lượng lớn dữ liệu về sự kiện và
phân tích chi tiết dữ liệu sẽ tiết lộ nguyên nhân của sự kiện và mang lại nhiều thông
tin chi tiết để giúp tiện ích ngăn chặn sự kiện khác. Phân tích sự kiện có ý nghĩa quan
trọng nhất và đã được đề cập chi tiết trong Chương 4.
5.9.3 Các nhà cung cấp dịch vụ năng lượng [12]
Các tiện ích điện được tích hợp theo chiều dọc với một tiện ích sở hữu sản xuất, truyền
tải và phân phối điện. Việc bãi bỏ quy định đối với ngành điện đã tạo ra sự tích hợp
theo chiều ngang, dẫn đến việc hình thành một nhóm các nhà cung cấp dịch vụ. Các dịch
vụ sản xuất, truyền tải, phân phối và phụ trợ giờ đây là những thực thể độc lập với sự
cạnh tranh giữa các thực thể trong cùng một phân khúc theo chiều ngang. Các công ty
phát điện (GENCO) cạnh tranh với nhau để bán điện cho các công ty tùy chỉnh. GENCO
không chỉ tạo ra và bán điện mà còn giải quyết các dịch vụ phụ trợ và các sản phẩm phụ.
Các dịch vụ phụ trợ chịu trách nhiệm vận chuyển năng lượng điện trong điều kiện bình
thường và bất thường, giá điện phụ thuộc vào giá nhiên liệu, tro bay, ô nhiễm môi
trường, v.v. Các công ty truyền tải (TRANSCO) quan tâm đến việc truyền tải điện với độ
tin cậy, trong khi các công ty phân phối (DISCO) là người mua điện từ hệ thống truyền
tải, với các dịch vụ phụ trợ và chính. Các công ty phụ trách dịch vụ năng lượng (ESCO)
sẽ phối hợp với khách hàng để có được mức giá tốt nhất hiện có. Họ cho phép khách hàng
lựa chọn sản phẩm và từ chối các nhà cung cấp dịch vụ kém hơn, do đó đảm bảo chất lượng
và khả năng cung cấp điện. Có thể có một nơi cho các nhà tiếp thị và môi giới (BROCO)
để giúp đạt được các giao dịch tốt hơn. Cơ quan quản lý thị trường năng lượng (EMA) có
thể được thành lập bởi các chính phủ để lập kế hoạch trong tương lai và dòng tiền để
bảo vệ môi trường và các lợi ích khác cho tăng trưởng bền vững.
Tuy nhiên, để những người chơi này chơi ở một sân đấu bình đẳng, cần có một cơ
quan giám sát độc lập sẽ thực hiện chỉ thị của cơ quan quản lý hệ thống để điều phối
những người chơi trên thị trường và đảm bảo cung cấp nguồn điện chất lượng cho khách
hàng. Người vận hành hệ thống độc lập

Tiêu chuẩn quy định

(độ tin cậy & Bảo mật)
ISO
Điều phối viên
MẸ TRANSCO
GENCO DISTCO ESCO BROCO
Thị trường chuyển giao
Nhà cung cấp Người mua Dịch vụ Nhà tiếp thị
(tiền mặt, ssion
(Phụ trợ (Phụ trợ (Phẩm chất & (Thị trường &
tương lai (Vận chuyển
& chính) & chính) Độ tin cậy) Môi giới)
& lập kế hoạch) Độ tin cậy)
Hình 5.9 Thị trường năng lượng - mô hình kinh doanh tích hợp theo chiều ngang [12].
(ISO) thực hiện vai trò này và là các đại lý độc lập, không liên kết với những người
tham gia thị trường và hoạt động của hệ thống. Hình 5.9 mô tả thị trường dịch vụ
năng lượng tích hợp theo chiều dọc hori với các bên do ISO kiểm soát dưới sự chỉ
đạo của cơ quan quản lý.
5.10 Trình mô phỏng đào tạo điều phối viên
Trong kịch bản ngày nay, vận hành hệ thống điện là một hiện tượng phức tạp, và các
biên an ninh được thắt chặt do những ràng buộc về kinh tế và môi trường cũng như áp
lực do hệ thống điện áp đặt. Dự trữ kéo sợi là tối thiểu, và việc tích hợp tài
nguyên năng lượng tái tạo đã tạo ra nhiều áp lực hơn đối với những người bắt sợi
trong việc thực hiện những điều kỳ diệu. Việc vận hành hệ thống điện đã trở thành
nhiệm vụ quan trọng, cung cấp nguồn điện có chất lượng cho người tiêu dùng, đồng
thời đảm bảo an ninh, an toàn cho các thiết bị và nhân viên liên quan. Ngoài ra,
các hệ thống EMS đang trở nên phức tạp hơn với các mô phỏng và công cụ bổ sung có
sẵn để hỗ trợ người vận hành trong trường hợp khẩn cấp. Tất cả những yếu tố này chỉ
ra việc đào tạo người vận hành trên các hệ thống bắt chước các hoạt động thời gian
thực, nơi người vận hành có thể học cách đối phó với các tình huống vận hành bình
thường cũng như các trường hợp dự phòng.
Các trình mô phỏng đào tạo điều phối viên (DTS) được cài đặt bởi các tiện ích
của transmis sion để cung cấp đào tạo cho các nhà khai thác, để họ sẵn sàng đối phó
với các tình huống bất thường trong thời gian thực. Trình mô phỏng thường được cung
cấp bởi cùng một nhà cung cấp cung cấp gói EMS cho tiện ích, để người điều phối
quen thuộc với giao diện người dùng, hiển thị và các lệnh điều khiển.
DTS sẽ có các phương tiện để tạo ra các tình huống thời gian thực và nhiều mối
liên hệ để kiểm tra học viên, đồng thời người hướng dẫn sẽ đánh giá các hành động
và phản ứng cũng như cung cấp phản hồi.

DTS sẽ có các mô hình của máy phát điện, động cơ chính và bộ điều khiển được sử
dụng trong hệ thống thực, hệ thống truyền động, phụ tải, rơ le và thiết bị điều khiển.
Các gói ứng dụng phần mềm bị loại bỏ theo EMS sẽ được cung cấp trong DTS để học viên
được hỗ trợ trong khi thực hiện hành động giám sát và kiểm soát trong quá trình đào
tạo. Người hướng dẫn xây dựng các kịch bản DTS dựa trên các sự kiện lịch sử đã xảy ra
trong hệ thống và cả các kịch bản giả định trong đó các loại nhiễu loạn khác nhau được
mô phỏng. Kinh nghiệm về các tiện ích khác nhau với DTS có sẵn trong tài liệu để đọc
chi tiết.
5.11 Truyền tải thông minh
Hệ thống truyền tải được tự động hóa trên toàn thế giới; tuy nhiên, do nhu cầu điện
năng ngày càng mở rộng với mạng lưới ngày càng lớn hơn, sự phức tạp của hoạt động là
một thách thức. Khoảng cách giữa các trung tâm phụ tải và công suất lớn ngày càng tăng,
đồng thời những thách thức trong việc tích hợp năng lượng tái tạo quy mô lớn đã làm
tăng thêm những ràng buộc đối với hệ thống truyền tải. Việc phối hợp với các trạm phát
điện để đạt được cân bằng phụ tải phát điện là trách nhiệm của các trung tâm điều khiển
truyền tải. Tuy nhiên, những vụ mất điện gần đây ở nhiều nơi trên thế giới đã tập trung
nhiều hơn vào các trung tâm điều khiển truyền dẫn và cách thức thực hiện giám sát và
điều khiển. Việc thu thập dữ liệu 2 và 10 giây bởi hệ thống SCADA không đủ để giám sát
hiệu quả trong những thời điểm xảy ra tình huống nghiêm trọng. Các đơn vị đo lường
phasor (PMU) và hệ thống giám sát và điều khiển diện rộng hơn (WAMS), cho phép mạng
truyền dẫn hoạt động gần nhất với khả năng của nó trong khi vẫn duy trì tính bảo mật,
đã đạt được ý nghĩa. Các phần sau sẽ thảo luận về các chi tiết của “truyền thông thông
minh” này.
5.11.1 Đơn vị đo Phasor
Các phép đo phasor đồng bộ là lý tưởng để theo dõi và kiểm tra hiệu suất động của hệ
thống điện, đặc biệt là trong các điều kiện vận hành căng thẳng cao. Ban QLDA được giới
thiệu vào những năm 1980 và hệ thống đo lường diện rộng thu thập dữ liệu đo lường thời
gian thực trên các khu vực địa lý rộng lớn.
PMU là một máy ghi kỹ thuật số có khả năng đồng bộ hóa, là một thiết bị độc lập
hoặc một phần của thiết bị bảo vệ khác như rơ le và có thể đánh dấu thời gian, ghi lại
và lưu trữ các phép đo phasor của các sự kiện hệ thống điện. Theo tiêu chuẩn IEEE, IEEE
C37.118, “Đơn vị đo Phasor” là “thiết bị tạo ra các ước tính phasor đồng bộ, tần số tự
do và tốc độ thay đổi tần số (ROCOF) từ tín hiệu điện áp và / hoặc tín hiệu hiện tại
và tín hiệu đồng bộ hóa thời gian . ”

Synchrophasor là một giá trị phasor thu được từ các dạng sóng điện áp hoặc
dòng điện và được tham chiếu chính xác đến một cơ sở thời gian chung. PMU trích
xuất cường độ tham số, góc pha, tần số và ROCOF từ các tín hiệu xuất hiện tại các
thiết bị đầu cuối đầu vào của nó. Với độ chính xác đồng bộ hóa của hệ thống định
vị toàn cầu (GPS) hơn 1 ms, các PMU có thể cung cấp các phép đo đồng bộ cao, thời
gian thực và trực tiếp các phasors tuổi volt tại các xe buýt được lắp đặt, cũng
như các phasors hiện tại của các nhánh điện lân cận.
Sơ đồ khối của PMU được thể hiện trên Hình 5.10. Trong PMU, các đầu vào tương
tự (dòng điện và điện áp từ trường máy biến áp dụng cụ) được chuyển đổi thành
điện áp với các bộ chuyển mạch hoặc máy biến áp dụng cụ thích hợp (thường trong
phạm vi 10 V) để chúng đáp ứng các yêu cầu của bộ chuyển đổi tương tự-kỹ thuật
số . Bộ lọc khử răng cưa (thông thấp) được sử dụng để chỉ tách riêng các tín hiệu
tần số nguồn. Pha lê
PDC
Ban QLDA
GPS
Liên lạc
thiết bị giao diện
Dòng điện / điện áp Khử răng cưa CPU

Công cụ chuyển đổi A / D
người chuyển đổi vải lót
Nguồn cấp
Analog
đầu vào
CT / PT
Đồng ruộng
Hình 5.10 Sơ đồ khối của Ban QLDA.

bộ dao động trong mô-đun GPS cung cấp xung đồng hồ lấy mẫu, được khóa
pha với xung đồng hồ GPS, tới bộ chuyển đổi A / D, sử dụng bộ lọc thập
phân (tốc độ lấy mẫu giảm) để chuyển đổi các giá trị tương tự sang giá
trị số. Mô-đun CPU tính toán các ước tính theo trình tự tích cực của
tất cả các tín hiệu hiện tại và điện áp, đồng thời đóng dấu nó với thời
gian thống nhất phối hợp được cung cấp bởi mô-đun GPS. Từ mô-đun CPU,
dữ liệu được gửi qua mô-đun giao diện truyền thông đến trung tâm điều khiển.
Mô-đun cấp nguồn cung cấp điện cho Ban QLDA.
5.11.2 Đồng bộ số lượng và thời gian Phasor
Phasor là đại lượng có độ lớn và pha, liên quan đến điện thế tham
chiếu biểu thị dạng sóng hình sin. Trong đường dây nguồn nối bus 1 và
bus 2, điện áp V1 và V2 là hai dạng sóng hình sin có độ lệch pha là
delta 1 và delta 2 đối với tín hiệu tham chiếu như hình 5.11. Hai điện
áp, nếu được đo bằng dịch chuyển góc tương ứng của chúng đối với tín
hiệu chuẩn, có thể được biểu diễn dưới dạng đại lượng phasor tại một vị
trí tập trung như trong Hình 5.11, cho thấy rõ ràng sự chênh lệch góc
giữa hai đầu của đoạn thẳng. Có thể thu được một biểu diễn tương tự cho
nhiều xe buýt hơn và các sơ đồ sẽ cung cấp thông tin chi tiết về sự
thay đổi pha giữa các xe buýt trong một hệ thống điện được kết nối, như
được giải thích ở phần sau của phần này.
Tín hiệu 1
d1
Tín hiệu 2
d2
V1 V2
Thời gian = 0
Thời gian = 0
Xe buýt 2 d1
Xe buýt 1
V1
d2
V2
Đại diện Phasor
Hình 5.11 Biểu diễn phasor của điện áp hình sin ở hai đầu đường dây.

Theo tiêu chuẩn của IEEE, phasor được định nghĩa là "Một lượng tương đương
phức của đại lượng sóng hình sin sao cho môđun phức là biên độ sóng cosin và góc
phức (ở dạng cực) là góc pha sóng cosin."
PMU có khả năng nhận thời gian từ một nguồn đáng tin cậy và chính xác, chẳng
hạn như GPS, có thể cung cấp thời gian có thể theo dõi thời gian phối hợp theo
giờ quốc tế (UTC) với độ chính xác đủ để giữ sai số vectơ tổng (TVE), sai số tần
số (FE) và tỷ lệ thay đổi tần số (ROCOF) lỗi (RFE) trong giới hạn yêu cầu.
Để đạt được tham chiếu thời gian chung cho quy trình thu nhận PMU, điều cần
thiết là phải có nguồn tín hiệu định thời chính xác (tức là nguồn đồng bộ hóa
đồng bộ) có thể là nguồn nội bộ hoặc bên ngoài của PMU. Đối với nội bộ, nguồn
đồng bộ hóa được tích hợp (tích hợp sẵn) vào PMU (vẫn yêu cầu ăng ten GPS bên
ngoài) và đối với bên ngoài, tín hiệu định thời được cung cấp cho PMU bằng nguồn
bên ngoài, có thể là cục bộ hoặc toàn cầu, và một cơ sở hạ tầng phân phối (dựa
trên các kết nối truyền phát hoặc trực tiếp).
Trong PMU, một bộ dao động khóa pha được sử dụng để tạo các thẻ thời gian
trong giây. Thẻ thời gian được gửi đi cùng với các phasors. Nếu một gói thông tin
phasor đến không đúng thứ tự PDC (bộ tập trung dữ liệu phasor), thì phản hồi thời
gian phasor vẫn có thể được tập hợp chính xác; tuy nhiên, nếu không nhận được
xung GPS trong một thời gian, lỗi gắn thẻ thời gian có thể dẫn đến lỗi pha đáng
kể.
5.11.3 Kiến trúc hệ thống PMU-PDC

Tiêu chuẩn synchrophasor và giao thức truyền thông liên kết được thiết kế để tổng
hợp dữ liệu từ nhiều vị trí. Khi mỗi tập dữ liệu được truyền đồng bộ đến đầu giây
và khi mỗi tập dữ liệu ted truyền chứa một dấu thời gian tuyệt đối chính xác,
chức năng tổng hợp dữ liệu trở thành một vấn đề đơn giản trong việc kết hợp các
bộ dữ liệu với các dấu thời gian chung.
Kiến trúc PMU bao gồm các PMU ở cấp trạm biến áp và các PDC ở cấp trung tâm
điều khiển như trong Hình 5.12.

PDC thu thập dữ liệu PMU, căn chỉnh thời gian dữ liệu và gửi nó đến một com
puter hoặc một PDC khác. Nó tạo thành một nút trong một hệ thống nơi dữ liệu
phasor từ một số PMU hoặc PDC được tương quan và được cung cấp như một luồng duy
nhất cho các ứng dụng khác. Các PDC tương quan dữ liệu phasor bằng cách gắn thẻ
thời gian để tạo ra tập hợp đo lường trên toàn hệ thống. Ban QLDA ở cấp trạm biến
áp thu thập các phép đo ước tính và chuyển chúng đến cấp điều hành địa phương
hoặc PDC ở cấp trung tâm điều khiển. PDC đưa ra quyết định với tốc độ rất cao từ
10 đến 100 ms. PDC được kết nối với trung tâm điều khiển năng lượng và kết hợp
với SCADA cho các ứng dụng giám sát, bảo vệ và điều khiển.

EMS
Điều khiển
Trung tâm Lớn hơn 1 giây
siêu
PDC
100 mili giây và 1 giây
PDC PDC
1 m
10–100 mili giây
Ban QLDA Ban QLDA Ban QLDA Ban QLDA
1 P 1 N
Hình 5.12 Kiến trúc WAMS.
5.11.4 Các ứng dụng của PMU
Ban đầu, khi các PMU thương mại đầu tiên có sẵn, ứng dụng duy nhất là
phân tích sau sự kiện vì các PMU đắt tiền và các kênh thông tin liên
lạc không khả dụng để truyền dữ liệu thời gian thực.
Hiện nay, với số lượng lớn các PMU được cài đặt trên toàn cầu, việc
xem xét các ứng dụng của dữ liệu phasor cho các ứng dụng giám sát, kiểm
soát và bảo vệ theo thời gian thực là rất đáng giá.
Giám sát hệ thống điện: Ước tính trạng thái. Các thuật toán ước
lượng trạng thái hiện tại sử dụng các phép đo SCADA để ước tính tất cả
các góc và góc phóng đại điện áp bus. Trạng thái được suy ra từ các
phép đo dòng điện không đồng bộ bằng cách sử dụng công cụ ước tính trạng
thái phi tuyến, vì không có tầm nhìn chuyên nghiệp để đo trạng thái
trực tiếp. Có nhiều yếu tố tạo ra lỗi ở đây, chẳng hạn như đồng bộ hóa
thời gian của các phép đo, giả định rằng giữa các lần quét, trạng thái
không thay đổi và vẫn ở trạng thái tĩnh, v.v. Giả định này về trạng
thái tĩnh giữa các vòng quét có thể hoàn toàn sai vì trạng thái đã thay
đổi. Với PMU, việc quét nhanh hơn, các phép đo góc được chuyển trực
tiếp đến trung tâm điều khiển năng lượng và sau đó được tính toán, và
do đó việc giám sát hệ thống điện với PMU sẽ chính xác và mong muốn hơn.
Ước tính trạng thái chỉ với dữ liệu của PMU sẽ yêu cầu một số lượng
lớn các cài đặt của PMU trên một mạng để mạng hoàn chỉnh

có thể quan sát được và có đủ phương tiện liên lạc để xử lý dữ liệu kịp thời. Dữ
liệu của Ban QLDA sẽ được nhận với việc gắn thẻ thời gian GPS chính xác và bài
toán ước lượng trạng thái cũng sẽ có giải pháp tuyến tính không lặp lại. Các phép
đo của PMU bao gồm các dòng điện giúp dễ dàng tính toán các phép đo điện áp ở đầu
bên kia của đường dây từ đầu được đo. Vị trí tối ưu của các BQLDA đã thu hút rất
nhiều sự chú ý, và một số lượng lớn các phương pháp đã được đề xuất trong tài liệu.
Kiểm soát hệ thống điện. Nói chung trong hệ thống điện, điều khiển cục bộ phổ
biến với các máy phát được điều khiển bằng các phép đo cục bộ và mô hình của phần
còn lại của hệ thống điện. Tuy nhiên, với việc cung cấp dữ liệu PMU từ một hệ
thống lớn hơn, có thể kiểm soát với các giá trị toàn cầu trong tầm tay. Các phép
đo phasor được gắn thẻ thời gian và truyền dữ liệu nhanh chóng cho phép hệ thống
kiểm soát dựa trên trạng thái thực tế. Sự ổn định tạm thời, dao động cơ điện và
quá tải có thể được xác định và sửa chữa trên toàn hệ thống với dữ liệu của PMU.
Với dữ liệu PMU, sự kết hợp của các thuật toán điều khiển cục bộ và toàn cầu
sẽ giúp đưa hệ thống trở lại trạng thái bình thường trong trường hợp khẩn cấp.
Các khoảng cách góc của các phasors điện áp có thể được giám sát để phát hiện bất
kỳ sự bất ổn nào trong hệ thống và việc xác định vùng gốc thích hợp có thể giúp
áp dụng kiểm soát cục bộ để giảm thiểu vấn đề. Các bộ điều khiển cục bộ sẽ có các
tín hiệu đầu vào cục bộ và sẽ có các tín hiệu bổ sung từ hệ thống đo lường dựa
trên PMU toàn hệ thống.
Độ trễ liên quan đến việc truyền dữ liệu có thể gây ra vấn đề cho các ứng
dụng con xe đẩy; tuy nhiên, nhiều dao động nằm trong khoảng từ 0,2 đến 2 Hz và do
đó có thể được phát hiện kịp thời và có thể thực hiện hành động thích hợp. PMU sẽ
là một phương tiện lý tưởng để theo dõi hành vi của hệ thống động trong thời gian
thực và thực hiện hành động kiểm soát để ngăn chặn hệ thống bị suy thoái và hư
hỏng.
Bảo vệ hệ thống điện. WAMS cung cấp nhiều giải pháp cho các vấn đề bảo vệ
trong hệ thống điện. Nói chung, các phép đo phasor đặc biệt hiệu quả trong việc
cải thiện các chức năng bảo vệ, vốn có thời gian phản hồi tương đối chậm. Đối với
các chức năng bảo vệ như vậy, độ trễ của việc truyền thông tin từ các trang web
từ xa không phải là một vấn đề đáng kể.
Một số chức năng có thể được triển khai tốt hơn là bảo vệ rơle dự phòng, bảo vệ
lệch bước thích ứng và ngăn chặn sự cố nhầm rơle trong trường hợp hệ thống có tải
cao.
5.11.5 WAMS (hệ thống giám sát diện rộng)

Hệ thống giám sát diện rộng (WAMS) về cơ bản dựa trên công nghệ thu thập dữ liệu
mới của phép đo phasor và cho phép giám sát các điều kiện của hệ thống truyền dẫn
trong các khu vực rộng lớn để phát hiện và chống lại sự bất ổn của lưới điện. Các
phép đo dòng điện, điện áp và tần số là

do các Ban QLDA thực hiện tại các vị trí đã chọn trong hệ thống điện và được lưu trữ
trong bộ tập trung dữ liệu cứ sau 100 ms. Các đại lượng đo được bao gồm cả cường độ và
góc pha và được đồng bộ hóa theo thời gian thông qua GPS với độ chính xác 1 ms. Các
phasors được đo cùng một lúc cung cấp ảnh chụp nhanh về trạng thái của các nút được
giám sát. Bằng cách so sánh các ảnh chụp nhanh với nhau, có thể quan sát không chỉ
trạng thái ổn định mà còn cả trạng thái động của các nút quan trọng trong mạng truyền
dẫn và mạng truyền tải con. Qua đó, giám sát động của các nút quan trọng trong hệ thống
điện được thực hiện. Hệ thống cảnh báo sớm này góp phần tăng độ tin cậy của hệ thống
bằng cách tránh lây lan nhiễu loạn diện rộng và tối ưu hóa việc sử dụng tài sản.
Hầu hết các chương trình cho công nghệ WAMS đều có ba giai đoạn xác định. Giai
đoạn đầu tiên là cài đặt PMU và PDC, đồng thời thu thập và lưu trữ dữ liệu phasor từ
các vị trí quan trọng trong toàn bộ lưới điện để xác định cấu trúc liên kết và giới hạn
hoạt động. Trong giai đoạn thứ hai, dữ liệu thu thập cùng với phasor thời gian thực và
các phép đo tần số được sử dụng để tính toán các điều kiện lưới điện bằng các chức năng
phân tích để đưa ra các đề xuất cho người vận hành lưới điện nhằm giữ cho lưới điện ổn
định và đáng tin cậy. Giai đoạn cuối cùng là thực hiện tất cả các chức năng trên một
cách tự động.
5.12 EMS với WAMS

Các hệ thống giám sát diện rộng sẽ cách mạng hóa các chức năng của EMS vì dữ liệu PMU
sẽ cung cấp khả năng hiển thị tốt hơn đối với các điều kiện lưới điện và do đó có thể
đưa ra các cảnh báo sớm hơn so với dữ liệu SCADA.
Bảng 5.1 đưa ra sự so sánh giữa dữ liệu SCADA và dữ liệu PMU.
Bảng 5.1 So sánh Dữ liệu SCADA và Dữ liệu PMU
Ngày SCADA Dữ liệu PMU
Tốc độ quét: 2 giây

Tốc độ quét: 25–30 mẫu / s
Độ lớn của điện áp, dòng điện và tần Chênh lệch góc giữa các giá trị đo được
số từ trường từ hồ sơ
Độ trễ trong các phép đo do cơ sở hạ Độ trễ là tối thiểu do các công nghệ
tầng truyền thông cũ hiện có truyền thông mới
Không đủ nhanh để đáp ứng các hoạt Đủ nhanh để mô tả hành vi động của
động động của hệ thống điện hệ thống
Thời gian đóng dấu cho các giá trị và trường Dữ liệu được gắn thẻ hoàn toàn theo thời gian
hợp cụ thể với đồng bộ hóa GPS

Dữ liệu của PMU sẽ cải thiện tính bảo mật của hệ thống vì dữ liệu có thể cảnh
báo người vận hành về bất kỳ sự bất ổn nào trong hệ thống. Các chức năng EMS được
thảo luận trong các phần trước đã mô tả phân tích được thực hiện bằng cách sử dụng
các mô hình hệ thống, trong đó như trong chế độ mới với PMU được thực hiện, các
tính toán sẽ dựa trên các phép đo PMU chính xác hơn.
Những lợi ích mà các phép đo của PMU mang lại có thể được tóm tắt như sau:
1. Hiệu suất của công cụ ước tính trạng thái: Các phasors điện áp và dòng điện
từ PMU có thể được sử dụng trong công cụ ước tính trạng thái tuyến tính và
ước tính trạng thái nonlin có thể bị loại bỏ hoàn toàn nếu có đủ dữ liệu PMU
có thể quan sát được. Một khi ước tính trạng thái là chính xác và nhanh
chóng, tất cả các chức năng khác của EMS như phân tích dự phòng, SCOPF, điều
phối tải kinh tế và cuối cùng là AGC sẽ có tốc độ chính xác hơn và nhanh hơn.
2. Biên độ ổn định được cải thiện: PMU có thể được sử dụng để theo dõi các dao
động tín hiệu nhỏ trong hệ thống và thực hiện các hành động khắc phục, do đó
cải thiện biên độ ổn định tạm thời và ổn định điện áp.
3. Vị trí của nhiễu: Sử dụng dữ liệu PMU và thông tin SCADA, có thể dễ dàng
xác định được nguồn gốc của nhiễu trước khi nó leo thang thành một vấn đề
lớn. Điều này được thực hiện bằng cách sử dụng các phép đo của PMU có thể
phát hiện ra sóng truyền được tạo ra bởi nhiễu đột ngột.
4. Phục hồi sau nhiễu loạn: Ban QLDA có thể giúp khôi phục đảo trong trường hợp
đảo hoặc khởi động đen hệ thống. Với PMU, việc đảo trộn được phát hiện nhanh
chóng và có thể đưa ra cảnh báo. Nhận thức về tình huống sẽ hiển thị rõ ràng
hòn đảo cho người vận hành và quá trình thay đổi kích thước có thể được bắt
đầu nhanh chóng. Trong trường hợp bắt đầu màu đen, hệ thống sẽ hiển thị rõ
ràng cho người vận hành để điều phối tốt hơn.
5. Phân tích nhiễu: Dữ liệu PMU được đóng dấu thời gian chính xác có thể dễ
dàng tạo lại chuỗi sự kiện trong trường hợp có nhiễu để chẩn đoán lỗi sau.
6. Nhận thức về tình huống: Khả năng hiển thị được cải thiện với dữ liệu PMU
cho biết vùng dao động và dao động công suất khôn ngoan, điều này sẽ giúp
người vận hành phát hiện các nhiễu loạn hệ thống ngay từ đầu. Điều này sẽ
giúp người vận hành đánh giá tốt hơn về hệ thống và đưa ra quyết định nhanh
chóng trong trường hợp khẩn cấp và có thể tránh được bất kỳ dao động, vấp
ngã và mất điện nào khác.
7. Đề án bảo vệ được cải thiện: Với các phép đo của PMU, một số chức năng
chuyển tiếp có thể được cải thiện trong hệ thống căng thẳng cao độ, như đã
giải thích trước đó. Có thể dễ dàng đề cập đến việc chuyển tiếp thích ứng,
vì các phép đo công suất thời gian thực từ các đầu của đường dây truyền tải
sẽ có sẵn tại trung tâm điều khiển thông qua các phép đo của PMU.

5.13 Các xu hướng trong tương lai về EMS và

DMS với WAMS
Các ứng dụng PMU sẽ cung cấp dữ liệu tức thì đến trung tâm điều khiển và giúp người vận
hành thực hiện hành động thích hợp. Hàng nghìn PMU đang được lắp đặt trên toàn cầu bằng
nhiều tiện ích khác nhau; tuy nhiên, việc hợp nhất dữ liệu, phân tích, hình dung và đưa
nó vào sử dụng hiệu quả là những thách thức.
Sẽ mất nhiều thời gian để tích hợp dữ liệu SCADA và PMU để có sự phối hợp tốt hơn và
thực hiện nhận thức tình huống.
Tất cả các cuộc thảo luận ở trên đều dựa trên việc Ban QLDA được sử dụng như một
thiết bị đo lường, nhưng khả năng kiểm soát của các Ban QLDA vẫn chưa được khai thác
và công việc nghiên cứu về các triển khai đó vẫn tiếp tục.
Ứng dụng PMU không bị hạn chế đối với hệ thống truyền dẫn; nó có vô số ứng dụng
trong lĩnh vực phân phối cũng như bao gồm đáp ứng nhu cầu, phát điện tái tạo và tích
hợp với các hệ thống quản lý phân phối (DMS) như thể hiện trong Hình 5.13, vì PMU trở
thành nhịp tim mới của lưới điện.
Nguyên nhân gốc rễ
Phân tích
Máy phát điện Năng động
Tuân thủ & Bảo vệ
Mô hình hóa Mô hình hóa Thẩm định, lượng định, đánh giá
Hậu sự kiện Động lực học EMS
Phân tích
Ước tính Tiểu bang
Dự phòng
Phân tích
WAMS
Quy định TSO Lưới thông minh
Báo cáo "Nhịp tim mới của lưới điện" Phân tích
Nghĩa vụ
Carbon thấp
Phân bổ
Mạng
DMS
Yêu cầu
Phản ứng Được phân phối
Thế hệ
Hình 5.13 (Xem phần chèn màu.) Việc sử dụng dữ liệu PMU trong Ems và DMS trong tương lai.
(Lưới Alstom lịch sự.)

5.14 Các nghiên cứu điển hình trong EMS và WAMS
Việc lắp đặt SCADA và EMS đã được thực hiện trên toàn thế giới để giám sát và
điều khiển hệ thống phát và truyền tải và duy trì sự ổn định của hệ thống bằng
cách điều phối việc tạo ra và truyền tải năng lượng điện. Với việc WAMS cải thiện
khả năng trực quan hóa và nhận thức tình huống trong các trung tâm điều khiển,
hãy xem xét ví dụ về một dự án thí điểm vận hành các PMU ở khu vực phía Bắc của
Ấn Độ [21]. Điều này chứng tỏ những kế hoạch lớn cho ngành điện đang phát triển
nhanh chóng ở Ấn Độ.
Việc thực hiện dự án thí điểm tập trung vào việc xác định vị trí và triển
khai bốn PMU, đồng bộ hóa GPS, tích hợp dữ liệu vào một PDC trung tâm, và hiển
thị dữ liệu cho người vận hành trong phòng điều khiển. Việc sử dụng dữ liệu PMU
cho PDC trung tâm và tích hợp với hệ thống SCADA hiện có sẽ được thảo luận trong
tài liệu tham khảo. Dự án thử nghiệm này đang được mở rộng thành dự án đo lường
và trạng thái động thời gian thực thống nhất (URTDSM) với 1732 PMU và 32 PDC.
5.15 Tóm tắt

Chương này thảo luận về các ứng dụng SCADA mở rộng cho các hệ thống transmis
sion, được gọi là EMS. SCADA thu thập dữ liệu từ hiện trường, được sử dụng bởi
các trung tâm kiểm soát năng lượng để thực hiện một số lượng lớn các chức năng
ứng dụng kết hợp với các mô hình mạng và dữ liệu hệ thống khác. Chương này bắt
đầu với phần thảo luận về các trạng thái hoạt động của hệ thống điện và sự phát
triển của các trung tâm điều khiển, và các phần tiếp theo thảo luận về khuôn khổ
EMS. Các chức năng của EMS trong vận hành và quản lý phát điện, vận hành và quản
lý đường truyền, mô phỏng chế độ nghiên cứu được thảo luận chi tiết. Trình mô
phỏng đào tạo điều phối viên và các chức năng phân tích sau sự kiện cũng được
giải thích. Phần sau của chương này tập trung vào PMU và WAMS và so sánh EMS với
WAMS.
Thư mục
1. J. Giri. Tăng cường hoạt động của lưới điện với mạng lưới thông tin và đo lường
đồng bộ trên diện rộng, Đại hội đồng Hiệp hội Năng lượng và Điện IEEE, 2012.
2. J, iri, M. Parashar, J. Trehern, và V. Madani, Phòng tình huống: Kiểm soát phân
tích thuật ngữ để nâng cao nhận thức tình huống, Tạp chí Năng lượng và Năng lượng,
IEEE, vol. 10, không. 5, trang 24–39, 2012.
3. E. Vaahedi, Vận hành hệ thống điện thực tế, Wiley-IEEE Press, New York,
2014.
4. Lester H. Fink và Kjell Carlsen, Hoạt động dưới áp lực và căng thẳng, IEEE Spectrum,
tháng 3 năm 1978.

5. SK Soonee, Vineeta Agarwal, Anamika Sharma và Akhil Singhal, Nhà ước tính của Nhà nước tại
Trung tâm Điều tiết Tải trọng Quốc gia, Ấn Độ, Kinh nghiệm Thực hiện, GRIDTECH 2012, New
Delhi, Ấn Độ.
6. Tao Hong, Jason Wilson và Jingrui Xie, Tải xác suất dài hạn trước khi truyền và chuẩn hóa
với thông tin hàng giờ, Giao dịch IEEE trên Smart Grid, vol. 5, không. 1, trang 456–462,
tháng 1 năm 2014.
7. George Gross và Franciso Guliana, Dự báo phụ tải ngắn hạn, Kỷ yếu của IEEE, tập. 75, không.
12, trang 1558–1572, tháng 12 năm 1987.
8. Sasan Mokhtari, Jagjit Singh và Bruce Wollenberg, Một hệ thống chuyên gia về cam kết đơn vị,
Giao dịch IEEE trên Hệ thống điện, vol. 3, không. 1, trang 272–277, tháng 2 năm 1988.
9. Leandro dos Santos Coelho và Chu-Sheng Lee, Giải quyết vấn đề điều phối tải kinh tế trong hệ
thống điện bằng cách sử dụng các phương pháp tối ưu hóa bầy hạt hỗn loạn và Gaussian, Hệ
thống năng lượng và năng lượng điện, vol. 30, trang 297–307, 2008.
10. Hassan Bevrani, Fatemeh Daneshfar và Takashi Hiyama, Một thiết kế AGC dựa trên tác nhân
thông minh mới với ứng dụng thời gian thực, Giao dịch IEEE trên Hệ thống, Con người và Điều
khiển học — Phần C: Ứng dụng và Đánh giá, vol. 42, không. 6, trang 994–1003, tháng 11 năm
2012.
11. Sebastien Gissinger, J. Philippe Chaumes, Jean-Paul Antoine, Andri Bihain và Marc Stubbe,
Trình mô phỏng đào tạo điều phối viên nâng cao, IEEE Computer Applications in Power, trang
25–30, tháng 4 năm 2005.
12. Allen J. Wood và Bruce F. Wollenberg, Sản xuất điện, Vận hành và
Control, xuất bản lần thứ 3, Wiley, New York, 1996.
13. Gerald B. Sheble, Các nhà cung cấp dịch vụ năng lượng, Tạp chí Năng lượng và Năng lượng IEEE,
trang 12–15, tháng 11 – tháng 12 năm 2003.
14. J. De La Ree, V. Centeno, JS Thorp, và AG Phadke, Các ứng dụng đo pha sor đồng bộ trong hệ
thống điện, Giao dịch IEEE trên Lưới thông minh, vol. 1, số 1, trang 20–27, 2010.
15. Debomita Ghosh, T. Ghose, và DK Mohanta, Phân tích tính khả thi của truyền thông cho lưới
điện thông minh với các đơn vị đo phasor, Giao dịch IEEE về Tin học Công nghiệp, vol. 9,
không. 3, trang 1486–1496, tháng 8 năm 2013.
16. Ali Abur và Antonio Gomez, Ước tính trạng thái hệ thống điện – Lý thuyết và thực hiện,
Thuyết minh, 2004.
17. SA Soman, SA Khaparde và Subha Pandit, Phương pháp tính toán để phân tích hệ thống điện thưa
thớt lớn: Phương pháp tiếp cận hướng đối tượng, Kluwer Academic, Amsterdam, Hà Lan, 2002.
18. Mini S. Thomas, Anupama Prakash, và Nizamuddin, Mô hình hóa và thử nghiệm IED của rơ le bảo
vệ, Hội nghị Quốc tế IEEE (POWERCON), New Dehli, DOI 10.1109 / ICPST. trang 4745389, 2008.
19. Parmod Kumar, VK Chandna, và Mini S. Thomas, Công thái học trong thiết kế trung tâm xe đẩy
cho hệ thống điện, Hội nghị quốc tế IEEE, PIC, New Delhi, Ấn Độ, 2006.
20. Mike Adibi, Khôi phục hệ thống điện: Phương pháp luận và triển khai
Chiến lược, Wiley-IEEE Press, New York, 2000.
21. VK Agrawal, PK Agarwal, và Rajesh Kumar, Kinh nghiệm thực hiện dự án thí điểm của Ban QLDA
ở khu vực phía Bắc của Ấn Độ, Hội nghị Hệ thống Điện Quốc gia (NPSE), 2010, Hyderabad, Ấn
Độ.

chương sáu
Tự động hóa phân phối và

quản lý phân phối
(DA / DMS) hệ thống
6.1 Tổng quan về hệ thống phân phối
Hệ thống phân phối hầu hết ở cấp dưới 69 kV và cung cấp điện cho tất cả
các khách hàng của họ, cho dù đó là cấp điện số lượng lớn ở cấp điện áp
cao hơn hoặc dịch vụ dân dụng ở cấp điện áp thấp nhất.
Hệ thống phân phối bắt đầu từ trạm biến áp, nơi chứa máy biến áp của
trạm biến áp, từ đó các đầu cung cấp chính xuất hiện và cung cấp điện cho
khách hàng số lượng lớn và cả hệ thống phân phối thứ cấp. Các máy biến
áp phân phối giảm điện áp hơn nữa, và các nhà phân phối chuyển điện cho
các khách hàng thương mại và hộ gia đình cá nhân. Hệ thống phân phối chủ
yếu là hướng tâm và có các đường dây một pha, hai hoặc ba pha. Hệ thống
phân phối chịu trách nhiệm cung cấp điện cho khách hàng và phải đảm bảo
giảm thiểu đến mức thấp nhất sự gián đoạn của khách hàng và cung cấp điện
chất lượng với chi phí tối thiểu. Hình 6.1 cung cấp một bản phác thảo của
một hệ thống distri bution điển hình.
6.2 Giới thiệu về tự động hóa phân phối
Trên toàn thế giới, tự động hóa phân phối đã chiếm vị trí trung tâm và
là tâm điểm của hầu hết các sự phát triển nhờ những cơ hội to lớn phía
trước. Việc triển khai lưới điện thông minh với thông tin khách hàng cần
thông tin liên lạc hai chiều cùng với tích hợp tái tạo đang buộc các công
ty tiện ích phải tự động hóa hệ thống phân phối theo cách lớn. Tự động
hóa các trạm biến áp, trung chuyển và khách hàng là điều cần thiết để tự
động hóa hoàn toàn hệ thống phân phối. Tự động phân phối (DA) là một tập
hợp các công nghệ cho phép tiện ích điều khiển từ xa, điều phối và vận
hành các thành phần phân phối ở chế độ thời gian thực từ các vị trí ở xa
(Hướng dẫn quản lý phân phối IEEE PES, tháng 1 năm 1998).
Tự động hóa phân phối là tự động hóa toàn bộ hoạt động của hệ thống
phân phối. Nó sẽ bao gồm các chức năng tự động hóa cơ bản như
215

Thanh cái trạm phụ
Fd-1 Fd-2 Fd-3
Hình 6.1 Một hệ thống phân phối điển hình.
kiểm soát giám sát và thu thập dữ liệu (SCADA) với tất cả các yêu cầu liên lạc, tự
động hóa hệ thống bảo vệ để ngừng hoạt động hệ thống quản lý bao gồm hệ thống thông
tin khách hàng, quản lý tài sản và kho dữ liệu.
Hơn nữa, tự động hóa phân phối bao gồm hai thuật ngữ được ngành công nghiệp sử
dụng là hệ thống quản lý phân phối (DMS) và hệ thống tự động hóa phân phối (DA) (Hình
6.2).
DMS được liên kết với các hoạt động tập trung vào người vận hành diễn ra trong
trung tâm điều khiển bằng cách sử dụng dữ liệu thời gian thực từ hệ thống SCADA và
thông tin từ các thiết bị vận hành thủ công trong hệ thống cùng với thông tin khách
hàng.
Hệ thống tự động hóa phân phối là một phần của DMS và bao gồm tất cả các hành động
giám sát và điều khiển từ xa liên quan đến SCADA. Điều này bao gồm việc tự động hóa
toàn bộ hệ thống phân phối từ trạm biến áp đến trung chuyển đến khách hàng và cơ sở hạ
tầng truyền thông để thực hiện các chức năng. Hệ thống tự động hóa phân phối cung cấp
các chức năng giám sát và điều khiển thời gian thực cho mạng hạ lưu.
Do đó, trong một tiện ích phân phối, có ba lĩnh vực mà tự động hóa có thể được
thực hiện: đầu tiên là tại vị trí của khách hàng, thứ hai là ở các trung chuyển và cuối
cùng là tại trạm biến áp; mỗi cái đều có ưu và nhược điểm, nhưng điểm phụ là tiêu điểm
điển hình vì chúng là nguồn lớn nhất của

Chương sáu: Hệ thống DA / DMS 217
Kiểm soát phân phối
Trung tâm
Hệ thống quản lý phân phối
Trạm biến áp Người trung chuyển khách hàng

Dòng điện
Tự động hóa Tự động hóa Tự động hóa
Tự động hóa phân phối
Hình 6.2 Hệ thống quản lý phân phối và tự động hóa phân phối (DA và DMS).
thông tin. Việc tự động hóa các trạm biến áp là điều cần thiết, và các công ty trên
toàn thế giới đang tự động hóa các trạm biến áp.
Mọi tiện ích đều có nhu cầu tự động hóa khác nhau, tùy thuộc vào độ tuổi của
cơ sở hạ tầng, nhân khẩu học khu vực kinh doanh và mức độ tự động hóa hiện có. Vì
lý do này, cả ba nguồn tự động hóa phân phối đều được xem xét trong việc phát triển
kế hoạch triển khai chiến lược cho automa tion. Các phần sau đây cung cấp một cái
nhìn tổng quan về tự động hóa, tự động hóa trung chuyển và tự động hóa trạm biến áp.
6.2.1 Tự động hóa khách hàng
Tự động hóa khách hàng tập trung vào các đồng hồ thông minh được lắp đặt tại cơ
sở của cus tomer. Công nghệ đọc đồng hồ đo tự động (AMR) và các dịch vụ liên quan
đến nó, chẳng hạn như kết nối tự động và kết nối lại, đang trở nên phổ biến. AMR
định kỳ ghi lại các chỉ số của đồng hồ và chuyển thông tin này trở lại văn phòng
tiện ích. Được lắp đặt tại khách hàng, AMR thay thế một đầu đọc đồng hồ của con
người và là đầu mối cho việc triển khai tự động hóa gia đình, đáp ứng nhu cầu và
các chức năng của lưới điện thông minh liên quan.
Việc triển khai tự động hóa khách hàng tốn kém nhiều chi phí, vì chi phí bao
gồm đồng hồ đo và liên kết thông tin liên lạc, thường là một đường dây (điện thoại
viễn thông) hoặc kết nối không dây truyền dữ liệu đến văn phòng tiện ích từ từng
vị trí người dùng cá nhân. Đối với các khách hàng thương mại và công nghiệp lớn sử
dụng nhiều điện năng, khoản chi phí này sẽ được hoàn trả nhanh chóng. Nếu không có

hàng chục nghìn khách hàng dân cư, chi phí rất khó để biện minh để có được dữ liệu đọc
công tơ đơn giản. Nhiều dịch vụ hơn đang được thêm vào AMR và với sự ra đời của lưới
điện thông minh ảnh hưởng lớn đến khách hàng, việc thiết lập một liên kết giao tiếp
trực tiếp với từng khách hàng là điều bắt buộc đối với tiện ích phân phối và liên kết
đó sẽ đóng vai trò là đường dẫn qua đó các dịch vụ có giá trị khác có thể được cung cấp.
Khi giao tiếp hai chiều đã được thiết lập cho người dùng dân cư, tiện ích đã mở ra
cánh cửa để cung cấp các dịch vụ sinh lợi như tất cả các chức năng liên quan đến lưới
điện thông minh được thảo luận trong Chương 7, an ninh gia đình được giám sát từ xa,
truy cập Internet tốc độ cao và cáp Tivi.
Nhưng chìa khóa để cung cấp các dịch vụ này là đưa chúng vào kế hoạch tự động hóa phân
phối chiến lược ngay từ đầu để cơ sở hạ tầng viễn thông thích hợp có thể được lắp đặt.
6.2.2 Tự động hóa bộ nạp
Tự động hóa bộ nạp thường đòi hỏi việc lắp đặt các thiết bị phân đoạn hoặc công tắc dọc
theo bộ nạp. Khi có sự cố với bộ trung chuyển, dữ liệu sẽ được đưa trở lại trạm biến
áp hoặc trung tâm điều khiển để phân tích. Khi sự cố đã được xác định, kỹ thuật viên
có thể kích hoạt từ xa công tắc để cô lập phân đoạn gây ra sự cố và định tuyến lại dịch
vụ đến các phần ở hai bên của sự cố hoặc quá trình này có thể được thực hiện tự động.
Nhiều dịch vụ khác liên quan đến chất lượng điện năng cung cấp được đề cập bằng cách
tự động hóa bộ nạp, như cải tiến điện áp để quản lý tải và vị trí tụ điện cũng như kiểm
soát công suất phản kháng để giảm tổn thất.
Thách thức của tự động hóa bộ nạp tương tự như AMR - bộ nạp rất nhiều và trải
rộng trên các khu vực địa lý rộng lớn, làm cho việc lắp đặt và duy trì liên lạc hai
chiều trở thành một đề xuất tốn kém. Do đó, tự động hóa bộ nạp thường bị giới hạn ở 10
hoặc 15 bộ nạp hoạt động kém nhất. Bằng cách tập trung vào các nguồn cấp dữ liệu có vấn
đề, các mối quan hệ utili chi tiêu ít tiền hơn và có thể đảm bảo khoản đầu tư tự động
hóa của họ sẽ mang lại hiệu quả trong thời gian và tần suất ngừng hoạt động giảm xuống.
Cách tiếp cận này để tự động hóa trung chuyển có mục tiêu có thể vẫn là quy trình tiêu
chuẩn trong các dự án tự động hóa phân phối.
Tự động hóa bộ nạp sẽ xoay quanh việc giám sát và điều khiển các bộ phận của bộ
nạp bằng cách sử dụng các thành phần SCADA được thảo luận trong Chương 2.
Các thiết bị đầu cuối từ xa của bộ trung chuyển (RTU) và bộ chuyển mạch từ xa có thiết
bị thông tin liên lạc được lắp đặt trên các cực sẽ gửi dữ liệu tương tự và trạng thái
đến trạm biến áp thông qua một phương tiện liên lạc phù hợp. Chức năng tổng đài có thể
ở trung tâm điều khiển (kiến trúc tập trung) hoặc tại trạm biến áp (kiến trúc phân tán)
nơi các chức năng tự động hóa có thể được thực hiện và các lệnh được giao tiếp trở lại
các thiết bị tương ứng trên bộ nạp để thực hiện. Trong Hình 6.3 , thiết bị được lắp đặt
tại văn phòng chung, bao gồm một máy chủ trạm chính,

Tổng quát Cái gì

Kho dữ liệu
Máy tính để bàn với Đăng kí Lập trình viên / Tham chiếu thời gian
Trình duyệt web Người phục vụ

Kĩ sư Đơn vị
Phần mềm Máy trạm
Dữ liệu
RDA
Liên lạc
Máy chủ Email Máy chủ phân trang
THỨC ĂN
Liên lạc
Mạng
Liên lạc
Người phục vụ Đã chuyển đổi
Quay sô
Modem Tụ điện
Dữ liệu
Ngân hàng
Máy tập trung
Liên lạc Cap Bank
Màn hình Comm
Bộ xử lý Điều khiển
Giao diện
HIM PT Anh ta Anh ta

Đã chuyển đổi
SEL ASCII DPN3 Cơ quan quản lý

Modbus
Giao thức
Comm Bộ điều chỉnh
Điều khiển
Giao diện
Chuyển tiếp
Chuyển tiếp
IED IED Chuyển tiếp Tụ điện Ngân hàng I / O trực tiếp Đồng hồ đo điện áp
IED Bộ điều khiển PLC
(Logic trực tiếp)

Comm
Giao diện
Hình 6.3 Thực hiện tự động hóa bộ nạp với khối tụ điện, bộ điều chỉnh và điều
khiển điện áp.
máy trạm kỹ thuật, máy chủ truyền thông trung chuyển, và các phương
tiện để kết nối các thiết bị này với mạng truyền thông trạm biến áp
cũng như mạng công ty. Một tính năng độc đáo của trạm tổng thể này là
hệ thống không bao gồm bất kỳ máy trạm điều phối nào; nhân viên tiện
ích truy cập hệ thống bằng phần mềm trình duyệt Web và các tiện ích
“máy tính để bàn từ xa” chạy trên các máy tính để bàn hiện có.
Bước đầu tiên điển hình trong việc thực hiện tự động hóa trung chuyển là lắp đặt một
công tắc buộc trên một trung chuyển giữa hai trạm biến áp. Thường được gọi là sử dụng thiết
bị chuyển mạch một nửa, phương pháp này cung cấp khả năng chuyển đổi các phụ tải của bộ trung
chuyển từ trạm biến áp này sang trạm biến áp khác.
6.2.3 Tự động hóa trạm biến áp
Tự động hóa trạm biến áp cũng liên quan đến các chức năng liên quan
đến hệ thống và đã được đề cập riêng trong Chương 4.

6.3 Các hệ thống con trong trung tâm điều khiển phân phối
Hệ thống SCADA giám sát và điều khiển các thiết bị và mạch hạ nguồn trong trạm biến áp
phân phối hoặc trung tâm điều khiển. Các thành phần thiết yếu của hệ thống SCADA, các
RTU hoặc thiết bị điện tử thông minh (IED), truyền dữ liệu đến trạm chủ thông qua
phương tiện truyền thông, nơi người vận hành giám sát và điều khiển hoạt động của hệ
thống. Hệ thống SCADA distri bution có các chức năng cơ bản với nhiều chức năng ứng
dụng xếp chồng lên nhau đặc trưng cho các hệ thống quản lý phân phối, sẽ được đề cập ở
phần sau của chương này.
6.3.1 Hệ thống quản lý phân phối (DMS)

Hệ thống quản lý phân phối bao gồm các chức năng thời gian thực của SCADA phân phối
cùng với các chức năng ứng dụng liên quan với sự hỗ trợ từ các hệ thống quy trình của
công ty như hệ thống thông tin khách hàng (CIS) và hệ thống thông tin địa lý (GIS). DMS
cũng được tích hợp với hệ thống quản lý cúp điện (OMS) và hệ thống quản lý tài sản
(AMS). Trong kịch bản hiện tại, cơ sở hạ tầng đo lường tiên tiến (AMI) là một phần
không thể thiếu trong bất kỳ cuộc thảo luận và lập kế hoạch quản lý phân phối nào và
AMI được tích hợp với DMS để chia sẻ thông tin và hoạt động chung.
Các hệ thống con được tích hợp với DMS để cung cấp nguồn điện chất lượng cho khách
hàng với độ tin cậy tối đa với chi phí tối thiểu cho tiện ích được thể hiện trong Hình
6.4. Hình này cho thấy rõ ràng lượng dữ liệu tương tác của các hệ thống con.
6.3.2 Hệ thống quản lý sự cố (OMS)

Hệ thống quản lý sự cố là một hệ thống con quan trọng, trong đó mạng phân phối được
đưa trở lại từ trạng thái khẩn cấp về trạng thái bình thường, trong một khung thời gian
tối thiểu, với sự xáo trộn đối với số lượng bộ ngắt điện ít nhất. Sự cố mất điện là sự
gián đoạn liên tục trong việc cung cấp điện cho khách hàng. OMS bao gồm các chức năng
như quản lý cuộc gọi sự cố, phân tích độ tuổi, quản lý phi hành đoàn và báo cáo độ tin
cậy. Sự cố mất điện có thể được phân loại là không có kế hoạch và có kế hoạch.
6.3.2.1 Sự cố mất điện ngoài kế hoạch
Sự cố mất điện trong hệ thống phân phối có thể xảy ra khi cầu chì hoặc recloser hoặc
bộ ngắt mạch hoạt động để khắc phục sự cố và các khách hàng ở phía dưới bị mất điện.
Điều này có thể là do sự cố đột ngột của một bộ phận như máy biến áp, chất cách điện,
v.v. Thông tin về sự cố được cung cấp cho trung tâm điều khiển thông qua các cuộc gọi
sự cố từ các nhân viên tùy chỉnh và chuyển trạng thái thay đổi từ SCADA, đồng thời đội
bảo trì cũng có thể phát hiện ra lỗi hoặc mất điện.

Địa lý Tài sản khách hàng

Thông tin Ban quản lý Thông tin
Hệ thống Hệ thống Hệ thống
GIS AMS CIS
SCADA
+
DMS Xe buýt tích hợp doanh nghiệp
OMS CÁI MÀ
Mất điện Nâng cao
Ban quản lý Đo sáng

Hệ thống Cơ sở hạ tầng
Hình 6.4 Tích hợp SCADA cộng với DMS với các hệ thống con khác trong trung tâm điều
khiển phân phối.
OMS sẽ hoạt động khác nhau trên các hệ thống, tùy thuộc vào mức độ tự
động hóa của hệ thống phân phối và cũng theo số lượng ers tùy chỉnh được
phục vụ bởi một máy biến áp phân phối. Trong các hệ thống tự động, hệ
thống SCADA ngừng hoạt động sẽ được hệ thống SCADA biết trước khi có bất
kỳ cuộc gọi sự cố nào đến từ khách hàng. Đặc biệt với cấu trúc hạ tầng đo
sáng tự động tại chỗ, sự kiện mất điện sẽ được báo cáo cho DMS trong vòng
vài giây. Chương trình OMS có thể liên tục xử lý và lưu trữ các tin nhắn
SCADA đến và các cuộc gọi sự cố để xác định vị trí lỗi hoặc mất điện và
mất điện cho khách hàng. Hệ thống cũng có thể tính ra thời gian cần thiết
để giải phóng các khoản dự phòng và thông báo cho khách hàng tương ứng.
Quản lý công việc và quản lý phi hành đoàn liên quan có thể được bắt đầu
từ OMS như thể hiện trong Hình 6.5. Hệ thống phản hồi bằng giọng nói
tương tác (IVR) thường cho phép truy cập cuộc gọi sự cố vào OMS mà không
cần sự can thiệp của con người và OMS có thể thông báo cho khách hàng về
tình trạng ngừng hoạt động đã được suy ra từ SCADA AMI, cung cấp lịch
trình khởi động lại và cũng có thể gọi lại cho khách hàng sau để xác minh
tính khả dụng của lớp sup.
6.3.2.2 Cúp điện theo kế hoạch
Sự cố cúp điện theo kế hoạch được lên lịch bởi công ty tiện ích để bảo
trì định kỳ hoặc thay thế thiết bị. Khách hàng thường được thông báo
trước về những sự cố mất điện này. Kế hoạch ngừng hoạt động cũng có thể do tải

thông tin khách hàng

Quản lý cúp điện
hệ thống (CIS)
Mất điện
Cúp điện
Phân tích Đo sáng tự động
Công việc Cuộc gọi
Cơ sở hạ tầng (AMI)
Phi hành đoàn
Dịch vụ Lối vào
Dịch vụ
Ban quản lý Yêu cầu Đơn hàng
Giọng nói tương tác
Phản hồi (IVR)
Lực lượng lao động di động
Ban quản lý SCADA &

CÁC CHỨC NĂNG ỨNG DỤNG Thiết bị hiện trường
Quản lý chuyển mạch
Đăng kí Quản lý công trình

Chấp hành Thẩm định Sự chuẩn bị
Cho công việc
Hình 6.5 Hệ thống quản lý sự cố.
thuật toán quản lý do người vận hành thực hiện để duy trì tải trong giới hạn
nguồn cung cấp đến.
Sự cố mất điện theo kế hoạch cũng được xử lý bởi OMS và quản lý phi hành đoàn,
và việc thông báo trước cho khách hàng phải được hoàn thành trước thời gian ngừng
hoạt động theo kế hoạch.
6.3.3 CIS (hệ thống thông tin khách hàng)
Nói chung, CIS là giao diện của tiện ích với khách hàng. CIS sẽ lưu trữ các
thông tin sau để khách hàng có thể truy cập bất cứ lúc nào:
• Dữ liệu khách hàng (ví dụ: nhân khẩu học khách hàng, loại khách hàng và
thể loại)
• Đồng hồ đo (ví dụ: loại đồng hồ đo và dữ liệu)
• Thanh toán (ví dụ: hình thức thanh toán, lịch sử thanh toán, phương thức thanh toán,
lịch sử thanh toán và thông tin thanh toán)
• Mức tiêu thụ KWh (ví dụ: lịch sử và kiểu tiêu thụ)
• Tỷ lệ (ví dụ: loại tỷ lệ và giá cả)
• Bất thường (ví dụ: bất kỳ bất thường nào trong thanh toán và tiêu dùng
mẫu)

Dữ liệu khách hàng
loại khách hàng
Nhân khẩu học khách hàng

Phi a bă c
Dữ liệu đồng hồ
Loại đồng hồ
Dữ liệu đồng hồ
Trung tâm Dữ liệu hóa đơn / thanh toán

Phía đông
hướng Tây
Giao dịch thanh toán
Lịch sử thanh toán
Dữ liệu tiêu thụ
Mức tiêu thụ MW
Lịch sử KW
Phía nam
Xếp hạng dữ liệu
Lớp giá
Loại tỷ lệ
Hình 6.6 Các khái niệm dữ liệu trong CIS.
Các công ty điện lực có sự cạnh tranh gay gắt với nhau do quy trình bãi bỏ
quy định và khách hàng lựa chọn nhà cung cấp điện ưu tiên. Do đó, điều quan
trọng là các tiện ích phân phối phải nâng cao các chức năng của CIS để thu
hút và hấp dẫn nhiều khách hàng hơn và mở rộng hoạt động kinh doanh. Các
chức năng mới có thể sử dụng kho dữ liệu tiên tiến và các kỹ thuật khai thác
dữ liệu thông minh để xây dựng và thiết lập hồ sơ khách hàng, mô hình tiêu
dùng và dự đoán về sở thích và hành vi của cus tomer.
Sức mạnh của kho dữ liệu, như được giải thích trong Phần 4.10 và thể
hiện trong Hình 4.20, có thể được sử dụng để cung cấp các dịch vụ tốt hơn
bằng cách áp dụng quản lý quan hệ khách hàng (CRM), điều này sẽ cho phép các
tiện ích xây dựng mối quan hệ lành mạnh với khách hàng, cải thiện mức độ
nhóm thỏa mãn, và xác định khách hàng ưa thích. Một kho dữ liệu CIS điển
hình với thông tin dữ liệu khách hàng được thể hiện trong Hình 6.6.
6.3.4 GIS (hệ thống thông tin địa lý)

Hệ thống thông tin địa lý (GIS) nắm bắt, lưu trữ, xử lý, phân tích, quản lý
và trình bày tất cả các loại dữ liệu địa lý. GIS pro cung cấp các phương
tiện nhập, truy xuất và hiển thị dữ liệu không gian.
Ứng dụng GIS để tự động hóa phân phối là rất quan trọng, vì việc lựa
chọn phát triển mạng tham chiếu địa lý và cơ sở dữ liệu khách hàng là cần
thiết để tích hợp đúng các chức năng phân phối. Các công ty phân phối điện
liên tục tham gia vào việc cập nhật dữ liệu người tiêu dùng của họ và

DMS
XML SVG XML

Tập tin Tập tin Tập tin
Sự an toàn
Sự cách ly Bức tường lửa Bức tường lửa Bức tường lửa Bức tường lửa
Thiết bị
Chương trình giao diện
(tự động đồng bộ hóa hàng ngày vào buổi tối)
G Tôi S
Hàng Mạng lưới điện

Thiết bị
Tôpô Đồ họa
Tài khoản
Dữ liệu Dữ liệu
Hình 6.7 Trao đổi dữ liệu giữa GIS và DMS.
các thuộc tính mạng điện tương ứng. Việc lập bản đồ của kẻ lừa đảo và tài sản của mạng
sẽ giúp tiện ích xác định kết nối mạng với vị trí thực. Toàn bộ mạng lưới điện sẽ được
đặt trên hình ảnh vệ tinh hoặc bản đồ dựa trên vector với cơ sở để phóng to, xoay, cuộn
và thay đổi kích thước.
GIS được tích hợp với CIS, OMS, AMS và các hệ thống thanh toán và kế toán của tiện
ích. Nó cũng được sử dụng cho các nghiên cứu lập kế hoạch phân phối, lưu lượng tải và
quản lý tải.
Tích hợp GIS điển hình với DMS được thể hiện trong Hình 6.7 trong đó cấu trúc liên
kết đường, dữ liệu đồ họa và thông tin tài khoản thiết bị được chuyển đến DMS ở các
định dạng tệp khác nhau.
6.3.5 AMS (hệ thống quản lý tài sản)

Quản lý tài sản là một triết lý kinh doanh được thiết kế để gắn các mục tiêu của công
ty với các quyết định chi tiêu ở cấp độ tài sản. Đây là một trong những hoạt động quan
trọng nhất của công ty điện nhằm giảm thiểu rủi ro do hỏng hóc cuối cùng và đảm bảo
hoạt động tốt của tài sản. Tài sản của công trình điện là thiết bị được lắp đặt tại
hiện trường, máy biến áp là tài sản đắt tiền nhất, vật cách điện, ống lót, dây dẫn và
công tắc liên quan

Hộp số. Do đó, quản lý tài sản có thể được định nghĩa là quá trình tối đa
hóa lợi tức đầu tư thiết bị bằng cách tối đa hóa hiệu suất và giảm thiểu chi
phí trong toàn bộ vòng đời thiết bị. AMS có thể giảm chi tiêu, quản lý rủi
ro hiệu quả hơn hoặc thúc đẩy mục tiêu của công ty trong toàn bộ tổ chức.
Những phát triển gần đây cho thấy rằng quản lý tài sản là một nghệ thuật cân
bằng giữa chi phí, hiệu suất và rủi ro liên quan.
Hình ảnh công khai về tiện ích có thể là một yếu tố quyết định trong khi định
hình chính sách bảo trì tài sản bởi vì các tác động xã hội trong thế giới
ngày nay là rất nghiêm trọng. Thời gian và tần suất xảy ra sự cố nguồn cung
cấp và kết quả là hình ảnh công khai về tiện ích sẽ phụ thuộc vào loại chính
sách bảo trì mà tiện ích áp dụng. Do đó, cần phải điều chỉnh chính sách bảo
trì với các mục tiêu chiến lược và công ty của tiện ích.
Hình 6.8 mô tả quá trình ra quyết định theo quan điểm quản lý tài sản.
Có thể quan sát một số khía cạnh thường được xem xét trong cách tiếp cận này,
chẳng hạn như đánh giá tình trạng thiết bị, quản lý độ tin cậy và phân tích
rủi ro, có tính đến luồng dữ liệu và thông tin từ cấp thành phần đến cấp công
ty.
Quyết định
Rủi ro
Cấp công ty
Ban quản lý
Mạng
độ tin cậy Mức độ
Ban quản lý
Thành phần
Mức độ
Rủi ro Tình trạng tài sản

Thẩm định, lượng định, đánh giá Thẩm định, lượng định, đánh giá
Thuộc về môi trường Tài chính Tài sản
Thông tin Thông tin Thông tin
Hình 6.8 Quy trình ra quyết định trong cách tiếp cận AM. (Nguồn: Cigre WG
23 / 19-14, 2002.)

6.3.6 AMI (cơ sở hạ tầng đo sáng tiên tiến)

Đọc công tơ tự động (AMR) đóng một vai trò quan trọng trong việc đơn giản hóa và nâng
cao các thách thức về đọc công tơ của các công ty điện lực; giảm chi phí đọc đồng hồ
và cải thiện hiệu quả. Nhu cầu và nguyện vọng của khách hàng ngày nay đòi hỏi sự giao
tiếp hai chiều giữa tiện ích và khách hàng và cơ sở hạ tầng đo lường tiên tiến (AMI)
có thể thu thập dữ liệu đồng hồ và cũng sử dụng đồng hồ đo năng lượng cho một loạt các
tính năng khác nhau để triển khai lưới điện thông minh. AMI cũng cho phép tiện ích thực
hiện các chức năng điều khiển và cung cấp cho khách hàng khả năng lựa chọn hình thức sử
dụng điện và cấu trúc biểu giá, do đó kiểm soát các hóa đơn tiền điện.
Hình 6.9 là sơ đồ khối của một hệ thống AMI điển hình, bao gồm bộ phận thu thập,
mạng truyền thông và trung tâm xử lý dữ liệu, thường được gọi là hệ thống quản lý dữ
liệu công tơ (MDMS).
Bộ phận thu thập dữ liệu từ đồng hồ đo và các thiết bị khác như công tắc và sẽ phân
phối bất kỳ tín hiệu điều khiển nào nhận được từ phòng điều khiển đến công tơ của khách
hàng. Cơ sở hạ tầng truyền thông AMI đảm bảo sẽ liên kết đơn vị thu thập dữ liệu với
trung tâm xử lý dữ liệu, thường được đặt trong trạm biến áp hoặc phòng điều khiển. Nó
có thể được lưu ý
Cộng đồng mạng
Mạng GSM / GPRS CDMA CHẤT XƠ
Thu thập dữ liệu cục bộ

Trung tâm xử lí
Người dùng cuối
Phân tích Mét 1

Chủ nhà
khách hàng
Dịch vụ
Người dùng cuối

Sưu tập
Mét n
Người dùng cuối-1
Phần cuối
Người dùng cuối-n
Hình 6.9 Cơ sở hạ tầng AMI.

rằng đồng hồ đo, bộ thu thập dữ liệu và mạng truyền thông sẽ có phương
tiện liên lạc hai chiều. Trung tâm xử lý dữ liệu sẽ là một phần của CIS,
nơi phổ biến dữ liệu cho khách hàng thông qua cổng thông tin điện tử với
các tiện ích đăng nhập. AMI sẽ được thảo luận chi tiết trong Chương 7.
6.4 Khung DMS: Tích hợp với các hệ thống con

Rõ ràng là hệ thống quản lý phân phối hoạt động liên tục với các hệ thống
con khác trong trung tâm điều khiển và luồng dữ liệu có thể được biểu
diễn trong Hình 6.4. Hệ thống SCADA / DMS được kết nối với một bus tích
hợp phân phối dữ liệu SCADA / DMS liên quan để OMS, AMS, CIS, GIS và AMI
sử dụng. Tương tự, hệ thống DMS thu thập dữ liệu cần thiết từ OMS, AMS,
CIS, GIS và AMI thông qua bus tích hợp doanh nghiệp.
Việc tối ưu hóa các hoạt động của hệ thống đạt được theo cách này nhờ
sự phối hợp của các hệ thống khác nhau. Hình 6.10 mô tả tổng quan về sự
tích hợp các thành phần của hệ thống tự động hóa phân phối trong đó dữ
liệu từ các trạm biến áp được đưa đến trung tâm điều khiển bằng cơ sở hạ
tầng truyền thông. Trung tâm điều khiển có các chức năng SCADA để giám
sát và điều khiển trực tuyến hệ thống, và cung cấp các DMS, OMS và MDMS
để triển khai AMI. Người tiêu dùng
Nguồn năng lượng phân tán
FDIR IVVC OFR DPA DR Lịch sử
Bảo vệ
CHÚNG TÔI
Dịch vụ Ứng dụng

Xe buýt hoạt động- Cơ sở hạ tầng dịch vụ phần mềm Internet
DMS OMS NM Dữ liệu

Doanh nghiệp
Người mẫu

Giao tiếp thời gian thực
Bộ định tuyến MDMS
Sửa chữa lại

Comms
Người tiêu dùng

Cơ sở hạ tầng
Sửa chữa lại Lưới thông minh Internet

Comms Cơ sở Cổng vào
Thiết bị
Thông minh
Mét
ANH
TA Gen &
Cửa hàng
Sửa chữa lại

Comms
Thông minh Cư trú, Thương mại & Công nghiệp
Trạm biến áp
APPS của bộ điều khiển
Sự bảo vệ Công tắc & Đã / Đã

HMI cục bộ Đã có Reg
Cầu dao Thiết bị Tiện ích sở hữu
Rơ le LTC, Caps
Thông minh Thông minh Thông minh

Truyền thông trạm biến áp có dây / không dây
Bộ định tuyến Bộ định tuyến Bộ định tuyến
Microgrid Thế hệ & IED khác &

Reclosers Thế hệ &
Bộ điều khiển I / O Reg cũ &
Kho & Công tắc
Mũ lưỡi trai
Kho
Hình 6.10 (Xem phần chèn màu.) Tích hợp DMS.

điện cũng được kết nối với cơ sở hạ tầng thông tin liên lạc để cho phép
giao tiếp hai chiều. Các công tắc thông minh, cầu dao, bộ điều chỉnh độ
tuổi vôn, tụ điện, và bất kỳ thiết bị lưu trữ và phát điện thuộc sở hữu
tiện ích nào cũng được kết nối với cơ sở hạ tầng truyền thông để giám
sát và điều khiển trực tuyến như một phần của tự động hóa phân phối. Sơ
đồ cũng nhấn mạnh việc tối ưu hóa cơ sở hạ tầng, tài nguyên và đầu vào
dữ liệu cho các chức năng khác nhau trong trung tâm điều khiển, như đã
thảo luận.
Hình 6.11 cho thấy khung của một hệ thống DMS được ngành công nghiệp
chấp nhận, trong đó SCADA / DMS hoạt động đồng bộ với các đầu vào dữ
liệu từ GIS, AMI và OMS. OMS nhận đầu vào từ CIS, AMI và phản hồi bằng
giọng nói liên hoạt động (IVR). Hình này cũng cho thấy các công trình
quản lý tinh thần và sự di chuyển của lực lượng lao động di động, do đó
hoàn thành chu trình trong trường hợp khẩn cấp. SCADA / DMS bao gồm
SCADA plat, mô hình mạng điều khiển các ứng dụng đúng thời gian (ví dụ:
luồng tải phân phối) và các ứng dụng phân tích mạng (ví dụ, điều khiển
volt-var tích hợp). Các chức năng ứng dụng trong khối trung tâm được giải thích trong
Mục 6.5.
GIS +
CIS + Tương tác Đồng ruộng
Được phân phối Làm
Tài sản
Mét
CÁI MÀ Phản hồi bằng giọng nói Thiết bị Thế hệ Mgmt
Mgmt
Đăng kí
GIS SCADA Trọng tải cho công việc
Cổng vào
Sheading
Cuộc gọi
Lối vào
Thiết bị
Mô hình hóa
Sự chuẩn bị
động
Năng Kết nối
mạng
hình
Mô
Phân tích
Cúp điện Phân bổ
điện
Mất Cúp điện
Phân tích NetworkSCADA
Lưu lượng tải
quản
Ban
lý
Dịch vụ Dịch vụ Tiểu bang
Yêu cầu Đơn hàng Ước lượng

chuyển
mạch
Quản
lý
Thẩm định
Phát hiện lỗi

Cô lập & phục hồi
(FDIR)
Mạng tích
Phân
Volt tích hợp /

Phi hành đoàn làm việc
Kiểm soát Var (IVVC) Chấp hành
Ban quản lý
Tải dự phòng
Chuyển nhượng / Mất mát
Giảm thiểu
Phân tích mức độ lỗi
Quản lý lực lượng lao động di động
Hình 6.11 (Xem phần chèn màu.) Khung DMS.

6.4.1 Mô hình thông tin chung (CIM)
Các công ty phân phối thường sử dụng các nền tảng công nghệ thông tin (CNTT)
khác nhau từ các nhà cung cấp riêng biệt để triển khai các chức năng như OMS,
AMI và GIS. Các hệ thống này thường sử dụng các định dạng độc quyền để trao
đổi dữ liệu và đảm bảo việc trao đổi dữ liệu giữa các hệ thống khác nhau là
một nhiệm vụ khó khăn. Việc phát triển các bộ điều hợp đặc biệt cho mục đích
này tiêu tốn rất nhiều tiền và nhân lực trong một bộ phận CNTT tiện ích. Mô
hình thông tin chung (CIM) là một nỗ lực nhằm thiết lập một mô hình miền và
ngôn ngữ thống nhất cho các hệ thống quản lý năng lượng và cấu trúc dữ liệu
liên quan. CIM xây dựng một nền tảng tích hợp để kết nối các ứng dụng khác
nhau trong một tiện ích phân phối và được định nghĩa trong IEC 61970. Gói cốt
lõi xác định CIM là IEC 61970-301. IEC 61970-501 và IEC 61970-452 xác định
định dạng XML để trao đổi mô hình mạng. IEC 61968 xác định tích hợp dữ liệu
liên quan đến phân phối cho DMS, OMS, AMI, GIS, CIS và lập kế hoạch. Các mô
hình CIM này được mô tả trong Phần 3.9.9 và Hình 3.16.
6.5 Các chức năng ứng dụng DMS

Hệ thống quản lý phân phối chạy một số chức năng ứng dụng để đánh giá tình
trạng hệ thống phân phối và cả hiệu suất để giúp nhà điều hành đưa ra các
quyết định thông minh và phù hợp. Các chức năng ứng dụng có thể được phân loại
thành các chức năng ứng dụng thời gian thực và các chức năng ứng dụng phân
tích. Các chức năng ứng dụng được thực hiện trong thời gian thực giúp người
vận hành giữ cân bằng hệ thống và cung cấp nguồn điện chất lượng, không bị
gián đoạn cho người tiêu dùng. Các chức năng ứng dụng phân tích cung cấp các
đầu vào để tối ưu hóa hoạt động của hệ thống bằng cách thực hiện các chức năng
điều phối và cấu hình lại bộ nạp tối ưu và các thuật toán đặt tụ điện. DMS
cũng được liên kết với các hệ thống con khác trong tiện ích phân phối như hệ
thống quản lý sự cố và hệ thống thông tin khách hàng. Các phần sau sẽ giải
thích chi tiết về chức năng ứng dụng. Hình 6.12 a cho thấy một cái nhìn bao
quát về các chức năng ứng dụng và thể hiện sự phụ thuộc lẫn nhau của các chức
năng và những lợi thế đối với người vận hành và tiện ích nói chung.
Các chức năng quan trọng của ứng dụng sẽ được giải thích ngắn gọn trong các
phần tiếp theo.
6.6 Các ứng dụng DMS thời gian thực nâng cao
6.6.1 Xử lý cấu trúc liên kết (TP)
Các hệ thống phân phối là các mạng rộng lớn chạy khắp vùng lân cận và cấu
trúc liên kết của mạng thường thay đổi theo

TP IVVC FDIR DPF
OCP /
M&OP RPC CA CÁC SE OFR SCA DTS
PVO
DSOM
Tự động hóa
GIS
Nền tảng
Thời gian thực
Hệ thống
Từ xa
Thời gian thực

Phân tích
Ứng dụng
Ứng dụng
Bộ xử lý tôpô (TP) Luồng công suất phân phối (DFP)
Điều khiển Volt / Var tích hợp (IVVC) Phân tích ngắn mạch (SCA)
Phát hiện lỗi, cách ly, khôi phục (FDIR)

Định lượng Recon bộ nạp tối ưu (OFR)
Ước tính Tiểu bang (SE)

Vị trí Tụ điện Tối ưu (OCP)
Ước tính tải (LE)

Phối hợp bảo vệ rơ le nạp (RPC)
Lập kế hoạch bảo trì & ngừng hoạt động (M&OP)
Trình mô phỏng đào tạo điều phối viên (DTS)
Hình 6.12 Các chức năng của ứng dụng DMS.
điều kiện hoạt động của hệ thống. Việc đóng mở các công tắc và lỗi trên hệ thống sẽ làm
thay đổi hệ thống mạng và việc xây dựng khả năng hoạt động của lưới điện là một thách
thức. Khả năng kết nối của các nhánh và thiết bị nút trong trường, trạng thái dịch vụ
của các thiết bị nhánh và trạng thái đóng hoặc mở của các thiết bị chuyển mạch được
phản ánh trong bộ xử lý cấu trúc liên kết.
Bộ xử lý cấu trúc liên kết sẽ chỉ ra kết nối lưới để xây dựng vấn đề cho các ứng dụng
phân tích và tối ưu hóa mạng, hiển thị mạng động bằng cách thay đổi màu sắc, xử lý cảnh
báo thông minh và quản lý mạng. Các phương pháp giải pháp khác nhau có thể được sử dụng
để bắt đầu cập nhật cấu trúc liên kết trên hệ thống, chẳng hạn như tìm kiếm đầu tiên
trên diện rộng, tìm kiếm đầu tiên sâu hoặc tìm kiếm hợp nhất xe buýt.
6.6.2 Điều khiển volt-var tích hợp (IVVC)
Tụ bù là cách tốt nhất để cung cấp công suất phản kháng cho tải. Việc bù điện dung cũng
cải thiện cấu hình điện áp của bộ nạp và đồng thời giảm tổn thất bộ nạp. Việc hiệu
chỉnh hệ số công suất là một lợi thế bổ sung của việc bố trí tụ điện. Tụ điện có hai
loại: cố định trên bộ nạp và bật và tắt theo

yêu cầu. Do đó, các mục tiêu của điều khiển volt-var tích hợp là giảm thiểu tổn thất
tổng hợp, tối đa hóa hệ số công suất bộ nạp, giảm thiểu sự cố nguồn bộ nạp và duy trì
cấu hình điện áp phẳng trong tất cả các điều kiện tải (cao, trung bình hoặc thấp). Các
biến kiểm soát như sau:
1. Bật / tắt khối tụ điện bộ nạp bằng điều khiển từ xa

2. Vị trí vòi của bộ điều chỉnh điện áp bộ nạp với điều khiển từ xa
3. Vị trí vòi máy biến áp trạm biến áp với điều khiển từ xa
Chức năng này sử dụng tối ưu hóa khoảng thời gian duy nhất, theo khoảng thời gian cho
sen và có thể tính toán các giá trị volt-var trong thời gian thực cho các mức tải hiện
tại và cả cho việc lập kế hoạch cụ thể trong tương lai.
Các kịch bản khác nhau có thể được lập trình như “giảm thiểu tiêu thụ điện năng
thực” đối với tải cao nhất của bộ nạp hoặc “cải thiện hệ số công suất” đối với kịch bản
tải trung bình.
Sơ đồ điều khiển volt-var của bộ nạp điển hình được thể hiện trong Hình 6.13.
6.6.3. Phát hiện lỗi, cách ly và khôi phục dịch vụ (FDIR)
Phát hiện lỗi, cách ly và khôi phục dịch vụ (FDIR) là các chức năng ứng dụng rất quan
trọng giúp tiện ích cải thiện độ tin cậy của dịch vụ. Các mục tiêu chính của chức năng
này là khôi phục dịch vụ nhanh chóng, tối đa hóa số lượng khách hàng được khôi phục và
giảm thiểu số lượng hoạt động chuyển mạch. Những hành động này gây ra tác động tối thiểu
đến các phần không được mặc định và cũng phải đảm bảo dễ dàng trở lại trạng thái mặc
định sau khi lỗi được sửa chữa.
Các hoạt động điều khiển liên quan đến việc đóng và mở các công tắc thanh giằng của
bộ nạp và công tắc đường bộ nạp bằng điều khiển từ xa, như thể hiện trong Hình 6.14.
Chức năng này được sử dụng để đối phó với các điều kiện khẩn cấp và sẽ phụ thuộc hoàn
toàn vào cấu hình mạch hiện tại và điều kiện tải. Quan sát thấy rằng trong một hệ thống
tự động, thời gian điều chỉnh lại dịch vụ giảm từ 75 phút xuống còn 1 đến 5 phút với
FDIR được triển khai cho khách hàng trên các phần khỏe mạnh của bộ nạp (Hình 6.14).
FDIR có thể được chứng minh bằng ví dụ cho trên Hình 6.15, trong đó có năm bộ cấp
nguồn cung cấp điện cho mạng phân phối.
Bộ cấp nguồn 4 đang cung cấp công suất tối đa vì phần dưới của mạng được bộ cấp nguồn
này cung cấp đầy đủ như có thể thấy với các công tắc S1, S2, S3 và S4 thường mở.
Khi một lỗi xảy ra trên bộ nạp 4 như được hiển thị, sơ đồ FDIR sau có thể được thực
hiện:
• Xảy ra lỗi ở bộ nạp 4.
• CB 4 đi lại, làm gián đoạn nguồn cung cấp đến trung chuyển 4 và các đường liên kết
bao gồm phần dưới của mạng.

Điều khiển VVC Feeder
CB # 7
Mũ lưỡi trai
CB3 EOL
Mũ lưỡi trai
EOL
VR1
EOL
CB1
CB1XF # 1 VR2 VR3
Mũ lưỡi trai Mũ lưỡi trai Mũ lưỡi trai Mũ lưỡi trai
CB2 EOL
Mũ lưỡi trai Mũ lưỡi trai
Bộ nạp bị hạn chế về công suất và / hoặc chi phí năng lượng cao điểm quá mức
Điều phối viên gọi "Giảm thiểu tiêu thụ MW" trong giờ tải cao điểm
IVVC xác định cài đặt thiết bị để giảm nhu cầu thông qua CVR trong giới hạn điện áp
(một)
CVR Logic trong IVVC
V0 V11 V12 V13
Q1
CB1 VR1 VR2 VR3
C11 C12 C13
LTC
Nắp C11 C12 C13
Tiểu bang
Đóng Mở Đóng Đóng
Vmax
Đỉnh
V0 V1
V2u tối đa
V2 V3u tối đa
V3
V1d_max V2d_max
V3d_max
Ông
Min
(b)
Hình 6.13 (a) Điều khiển điện áp bộ nạp. (b) Bộ điều chỉnh điện áp dạng điện dung trong IVVC.

Nguồn điện được khôi phục

FDIR- Khung thời gian
Gửi đến khách hàng trên
khách hàng
Lỗi Lỗi Phần lành mạnh Bộ nạp trở lại
Báo cáo
của Feeder
Xảy ra mất điện Lỗi xác định vị trí để bình thường
Cuộc điều tra Thời gian để thực hiện

Thời gian du lịch Thời gian sửa chữa
& thời gian tuần tra
Chuyển đổi thủ công
5–10 15–30 15–20 10–15 1–4

Phút Phút Phút Phút Giờ
Nguồn điện được khôi phục
Gửi đến khách hàng trên

45–75 phút
Phần lành mạnh khách hàng
Lỗi
của Feeder Đồng ruộng
Xảy ra Báo cáo

Phi hành đoàn
Bộ nạp trở lại
mất điện
Trên màn hình để bình thường
Thời gian tuần tra Thời gian sửa chữa

Thời gian du lịch
1–4
5–10 15–30 5–10
Giờ
Phút Phút Phút
1–5 phút
Hình 6.14 Khung thời gian FDIR, thời gian khôi phục nguồn cung giảm từ 45–75 phút
đến 1–5 phút.
• Lỗi được định vị bằng thuật toán phù hợp.

• Lỗi được cách ly bằng cách mở công tắc S5 và S6 bằng lệnh từ
phòng điều khiển.
• CB 4 được đóng, khôi phục nguồn cung cấp cho một phần của bộ cấp 4 cho đến S5.
• Công tắc S7 được mở để phá vỡ phần dưới của mạng thành

hai phần.
• Công tắc S4 được đóng để khôi phục nguồn cung cấp cho một phần của phần bị gián
đoạn từ bộ nạp 5.
• Công tắc S2 được đóng, khôi phục nguồn cung cấp cho phần còn lại của mạng từ bộ
trung chuyển 2, do đó hoàn thành việc khôi phục dịch vụ.
• FDIR trên có thể đạt được trong vòng từ 1 đến 5 phút hoặc ít hơn, và các bộ ngắt
giữa công tắc S5 và S6 xảy ra lỗi sẽ được cấp điện sau khi đội khắc phục lỗi
vĩnh viễn trên đường dây.
FDIR được phân loại thành các phương pháp tiếp cận matic thủ công, bán tự động và hoàn
toàn tự động.
Trong trường hợp phương pháp tiếp cận thủ công, không có điều khiển tự động — hệ
thống FDIR đưa ra các đề xuất về các sơ đồ chuyển đổi cho người điều khiển opera, người
thực hiện các hành động được đề xuất. Cách tiếp cận này đơn giản hơn là hoàn toàn tự
động và nó cũng hoạt động như một cách tiếp cận xây dựng lòng tin cho logic ứng dụng và
các khuyến nghị của nó. Tuy nhiên, mặt trái là nó

Fd-1 Fd-2 Fd-3 Fd-4 Fd-5
CB-1 CB-2 CB-3 CB-4 CB-5
S-1 S-5 S-4
S-2 Lỗi
S-3
S-6
S-7
Hình 6.15 Ví dụ về FDIR.
mất nhiều thời gian hơn để khôi phục dịch vụ, thường lớn hơn 5 phút tùy thuộc vào thời
gian liên lạc hai chiều và thời gian người điều phối thực hiện để đưa ra quyết định phù
hợp. Người vận hành cũng sẽ khó quản lý nhiều công tắc trong trường hợp khẩn cấp có
nhiều nhiễu.
Phương pháp bán tự động là sự kết hợp của các kịch bản tự động và siêu trực quan,
trong đó hệ thống tự động cô lập lỗi và thực hiện khôi phục ngược dòng — nghĩa là khôi
phục nguồn cung cấp từ trạm phụ đến nút phía trên lỗi. Các hoạt động khôi phục hạ nguồn
được thực hiện thủ công bởi người điều phối dựa trên các khuyến nghị của hệ thống. Ưu
điểm của phương pháp này là nó đơn giản hơn là hoàn toàn tự động và là một tiến trình
tự nhiên từ phương pháp thủ công.
Đây là chương trình được hầu hết các tiện ích áp dụng. Trong trường hợp này, các khách
hàng thượng nguồn sẽ được khôi phục dịch vụ trong vòng chưa đầy một phút. Điểm bất lợi
là thời gian khôi phục các khách hàng phía dưới mất nhiều thời gian hơn và nhà điều
hành cũng sẽ khó quản lý nhiều thiết bị chuyển mạch trong trường hợp khẩn cấp có nhiều
nhiễu loạn.

Trong cách tiếp cận hoàn toàn tự động, các mối quan hệ hoạt động cách ly
và khôi phục lỗi hoàn toàn tự động mà không cần bất kỳ sự can thiệp nào của con
người. Trong trường hợp này, có thể khôi phục tất cả dịch vụ trong vòng chưa
đầy 1 phút và người điều phối sẽ phải quản lý các hoạt động chuyển mạch ít hơn.
Tuy nhiên, đây là cách tiếp cận phức tạp nhất và đôi khi những người điều phối
thông thường khó chấp nhận thực tế là việc khôi phục hệ thống xảy ra mà không
có sự can thiệp của họ.
6.6.3.1 Các chiến lược kiểm soát FDIR
Việc điều khiển sơ đồ FDIR có thể được thực hiện theo nhiều cách, sử dụng các
công tắc tự động độc lập như recloser và thiết bị phân đoạn với sự điều khiển
thủ công của người điều phối, hoặc điều khiển có thể được tập trung từ hệ thống
SCADA / DMS trong phòng điều khiển trung tâm. Tuy nhiên, một phương pháp điều
khiển khác tập trung vào trạm biến áp trong đó logic trong bộ điều khiển trạm
biến áp điều khiển các bộ cấp liên kết. Phương pháp peer-to-peer sử dụng cơ sở
giao tiếp giữa các thiết bị chuyển mạch nơi nhóm chuyển mạch giao tiếp với nhau
và xác định các hành động chuyển mạch.
6.6.3.2 Chỉ số độ tin cậy
Chỉ số độ tin cậy cho các tiện ích phân phối điện được định nghĩa trong IEEE
stan dard P1366, “Hướng dẫn về Chỉ số độ tin cậy phân phối điện”. Các chỉ số
phân phối phổ biến nhất bao gồm Chỉ số thời lượng gián đoạn trung bình của hệ
thống (SAIDI), Chỉ số thời lượng gián đoạn trung bình của khách hàng (CAIDI),
Chỉ số tần suất gián đoạn trung bình của hệ thống (SAIFI), Chỉ số tần suất gián
đoạn trung bình tạm thời (MAIFI), Chỉ số tần suất gián đoạn trung bình của
khách hàng (CAIFI ), Khách hàng bị gián đoạn trên mỗi Chỉ số gián đoạn (CIII)
và Chỉ số khả dụng dịch vụ trung bình (ASAI). Một số chỉ số được định nghĩa
dưới đây và các chỉ số này đóng vai trò là chỉ báo về độ tin cậy của hệ thống.
SAIFI = Tổng số lần gián đoạn của khách hàng / tổng số lần ngắt quãng được
phục vụ.
SAIDI = Tổng khoảng thời gian khách hàng bị gián đoạn / tổng số máy làm ấm
được phục vụ.
CAIDI = Tổng thời lượng khách hàng bị gián đoạn / tổng số lần gián đoạn
khách hàng.
MAIFI = Tổng số khách hàng bị gián đoạn tạm thời / tổng số khách hàng được
phục vụ.
CTAIDI = Tổng thời lượng khách hàng bị gián đoạn / tổng số

khách hàng bị gián đoạn.
CAIFI = Tổng số lần gián đoạn của khách hàng / tổng số lần ngắt kết nối của
khách hàng.
ASAI = Tính khả dụng của dịch vụ giờ khách hàng / dịch vụ giờ khách hàng
yêu cầu.

ASIFI = KVA được kết nối bị ngắt / tổng số kVA được kết nối được cung cấp.
ASIDI = Thời lượng kVA được kết nối bị gián đoạn / tổng kVA được kết nối
được phục vụ.
Các lược đồ FDIR được sử dụng rộng rãi và các chỉ số độ tin cậy cho thấy sự cải thiện
đáng kể khi sử dụng các lược đồ này.
6.6.4 Dòng tải phân phối
Hệ thống phân phối là hệ thống điện được điều hòa kém, chủ yếu là hướng tâm với một vài
vòng lặp trong một số trường hợp. Do đó, ma trận kết nạp và ma trận Jacobian được hình
thành sẽ ngày càng thưa thớt. Các đường phân phối có tỷ lệ điện trở kháng (R / X) cao
do nhiều nguyên nhân.
Hệ thống phân phối cũng phải được mô hình hóa như một hệ thống ba pha vì lưới điện
không cân bằng do sự hiện diện của nguồn cung cấp một pha, không bao quanh và nối đất
kết hợp với tải không cân bằng và nguồn phát phân tán. Mô hình mạng sẽ lớn do số lượng
nút lớn trong hệ thống phân phối. Các giải pháp dòng tải thông thường được sử dụng
trong mạng truyền tải sử dụng ma trận Jacobian đầy đủ hơn và có tỷ lệ R / X thấp, và
mô hình một pha của hệ thống có thể được sử dụng vì ở mức truyền, hệ thống được cân
bằng. Newton-Raphson, Gauss-Siedel, hoặc kỹ thuật dòng tải phân tách nhanh được sử dụng
để giải quyết dòng tải của hệ thống truyền dẫn; tuy nhiên, các kỹ thuật này không hội
tụ trong trường hợp của một hệ thống phân phối do những lý do đã đưa ra trước đó. Các
hệ thống phân phối sử dụng các giải pháp dòng tải khác nhau, vì chúng được thiết kế kém
với tỷ lệ R / X cao. Một số kỹ thuật thường được sử dụng bao gồm thuật toán quét lùi /
tiến sử dụng luật dòng điện Kirchhoff (KCL) và định luật điện áp Kirchhoff (KVL), dòng
tải dựa trên ma trận độ nhạy để tính toán không phù hợp và phương pháp trở kháng bus.
Dòng tải phân phối tính toán điện áp nút, dòng thuê cong nhánh và dòng công suất
phức tạp trong hệ thống. Có thể có những thay đổi trong điều kiện lưới điện có thể xảy
ra do sự thay đổi của dòng điện từ các nguồn phát cụ thể, sự thay đổi phụ tải, lắp đặt
dải tụ điện và hoạt động của bộ thay đổi vòi phụ tải, và chương trình dòng tải cần quan
tâm đến những yếu tố này. Trong thời gian thực, điều độ viên tìm kiếm các giải pháp lưu
lượng phụ tải để xác minh các điều kiện vận hành của lưới điện với công suất phản kháng
và công suất phản kháng thực và công suất phản kháng của nút đã biết được đo từ xa
trong thời gian thực.
6.6.5 Ước tính trạng thái phân phối (SE) và ước tính phụ tải
Ước tính trạng thái là quá trình gán một giá trị cho một biến hệ thống không xác định
dựa trên các phép đo từ hệ thống đó theo một số

tiêu chuẩn. Thông thường các phép đo từ hệ thống điện có thể có sai số; do đó, công
cụ ước tính trạng thái sử dụng các phương pháp thống kê và kỹ thuật tối ưu hóa để
đưa ra ước tính tốt nhất về trạng thái hệ thống từ các phép đo có sẵn và cấu trúc
liên kết hệ thống. Ước lượng trạng thái được thiết lập tốt cho hệ thống truyền dẫn
và được sử dụng rộng rãi trong tất cả các trung tâm điều khiển SCADA xuyên sứ mệnh.
Ước tính trạng thái phân phối (DSE) tính toán tập hợp các biến tối thiểu xác
định duy nhất các điều kiện vận hành lưới, cường độ điện áp nút và góc pha, cùng với
các dòng công suất phản kháng và thực tế của nút và nhánh. Điều này về cơ bản dẫn
đến việc tính toán hoặc đúng hơn là ước tính tải tại các điểm khác nhau của hệ thống
phân phối. DSE nhằm mục đích tính toán ước tính chính xác về tải hệ thống, được sử
dụng làm đầu vào cho các ứng dụng DMS hiện đại như điều khiển volt-var tối ưu và cấu
hình lại bộ nạp tối ưu.
Các ước tính trạng thái trong hệ thống truyền dẫn được thiết lập tốt, trong khi
DSE có một số thách thức cần vượt qua như
1. Một số phép đo thời gian thực có giới hạn, nhiều phép đo trong số đó là cường
độ hiện tại
2. Thiết kế mạng không đối xứng kết hợp với hoạt động tải không cân bằng
3. Một tỷ lệ điện trở kháng lớn, đặc biệt đối với dưới lòng đất
dây cáp
4. Quy mô lớn của mạng lưới phân phối.
Do đó, các phương pháp ước lượng trạng thái hệ thống truyền dẫn không được áp dụng
cho các hệ thống phân phối. Khi các hệ thống phân phối chủ yếu là xuyên tâm, ước
tính trạng thái thực tế tương đương với ước tính tải. Điều này đã thúc đẩy các phương
pháp tiếp cận đưa ra sự so sánh giữa phân bổ tải thông thường và công cụ ước tính
trạng thái AC hoàn toàn tinh vi. Một lớp khác của công cụ ước tính trạng thái của hệ
thống phân phối dựa trên lý thuyết về ước tính trạng thái của hệ thống truyền dẫn
nhưng sử dụng dữ liệu tải làm phép đo giả. Một số công cụ ước tính trạng thái của hệ
thống phân phối thực tế đã được xây dựng dựa trên các thuật toán dòng tải, trong đó
phương pháp ước lượng thống kê như bình phương nhỏ nhất có trọng số (WLS) được sử
dụng, thường là trên một mạng rút gọn để có được ước tính về các trạng thái, tiếp
theo là dòng tải phân phối của hệ thống đầy đủ.
Ước tính của tiểu bang giữ chìa khóa cho nhiều quyết định vì nó cung cấp nhiều
hiểu biết sâu sắc về trạng thái của hệ thống phân phối. AMI tăng cường cho DSE vì nó
có thể cung cấp một số lượng lớn dữ liệu thời gian thực gần như ở mọi điểm kết nối
ser Vice, do đó nâng cao độ chính xác và chất lượng của ước tính trạng thái.

6.7 Các ứng dụng DMS phân tích nâng cao

6.7.1 Cấu hình lại bộ nạp tối ưu
Các hoạt động của hệ thống phân phối phải được lập kế hoạch đầy đủ để cho phép hoạt
động hiệu quả và đáng tin cậy. Ngoại trừ một số hệ thống đô thị, phần lớn các hệ thống
phân phối hoạt động với cấu trúc liên kết hướng tâm vì nhiều lý do kỹ thuật khác nhau,
hai lý do quan trọng nhất là để tạo điều kiện phối hợp và bảo vệ và giảm dòng ngắn mạch
của hệ thống phân phối. Do đó, hạn chế hướng tâm là một yếu tố trong hầu hết các vấn
đề về lập kế hoạch mở rộng và hoạt động. Vấn đề được biết đến rộng rãi nhất là cấu hình
lại bộ cấp nguồn của hệ thống phân phối và mục tiêu chính là tìm ra một hệ thống xuyên
tâm tạo ra tổn thất tối thiểu.
Việc cấu hình lại được thực hiện bằng cách thay đổi trạng thái của các công tắc
kích thước mặt cắt thường đóng tồn tại giữa từng phần của bộ cấp liệu riêng lẻ và công
tắc buộc thường mở kết nối các phần của các bộ cấp nguồn khác nhau. Cấu hình lại mạng
rất quan trọng đối với cả tự động hóa phân phối và lập kế hoạch mạng. Khi các điều kiện
hoạt động khác nhau, cấu hình lại mạng có thể được sử dụng để giảm thiểu tổn thất điện
năng với điều kiện không vi phạm các giới hạn vận hành kỹ thuật và các thiết bị bảo vệ
vẫn được phối hợp đúng cách.
Từ góc độ tối ưu hóa, cấu hình lại mạng là một bài toán tối ưu hóa phi tuyến nhị
phân hỗn hợp trong đó các biến nhị phân đại diện cho các trạng thái chuyển mạch và các
biến liên tục mô hình hóa mạng nguồn.
Mặc dù trên lý thuyết có thể thu được cấu hình tối ưu toàn cục bằng cách liệt kê tất
cả các cấu hình xuyên tâm khả thi và chọn cấu hình có tổn thất điện năng ít nhất, quy
trình này trở nên không thực tế ngay cả đối với các mạng kích thước vừa phải.
Hình 6.16 cho thấy mạng phân phối bus IEEE 33 với các đường chấm biểu thị các
nhánh có thể được đưa vào mạng, theo yêu cầu hệ thống để hoạt động tối ưu, bằng cách
mở và đóng các công tắc phân đoạn và buộc.
6.7.2 Vị trí tụ điện tối ưu

Lắp đặt tụ điện trong mạng sơ cấp và thứ cấp của hệ thống phân phối là một trong những
phương pháp hiệu quả để giảm tổn thất năng lượng và tải đỉnh. Ngoài ra, cấu hình điện
áp trong bộ nạp được cải thiện và tăng cường độ ổn định điện áp tĩnh. Thách thức chính
là việc xác định vị trí và kích thước tối ưu của các tụ điện cố định và có thể hoán đổi
liên quan đến cấu hình mạng, phân phối tải trong bộ nạp, sự thay đổi theo thời gian của
tải và sự không chắc chắn trong dự báo tải hoặc quá trình phân bổ tải.
Có nhiều kỹ thuật được các nhà nghiên cứu sử dụng để đặt tụ điện tối ưu; tuy
nhiên, quy tắc ngón tay cái thường được ngành công nghiệp sử dụng là

19 SS
18 1
1
2
19 2 23
20 3 22
3
20 23
4
21 4
24
21 5 24
5
22 33 25
6 25
6
7 26
7
số 8 27 37
số 8
35 9 28
9
10 29
10
11 30
11
12 31
34
12
13 32
13
14 33
14
15
15
16
Dòng 36
16
Điểm giao 123 17
Dây buộc 17
18
Hình 6.16 Hệ thống phân phối bus IEEE 33.
sử dụng 2/3 yêu cầu phản ứng của bộ nạp ở 2/3 chiều dài bộ nạp.
Cấu hình lại mạng và bố trí tụ điện đã được sử dụng rộng rãi để giảm tổn
thất điện năng và duy trì cấu hình điện áp trong giới hạn cho phép trong hệ
thống phân phối.
6.7.3 Các ứng dụng khác
Nhiều ứng dụng phân tích khác được thực hiện bởi DMS, chẳng hạn như nghiên
cứu ngắn mạch theo sau là phối hợp bảo vệ rơle trung chuyển.
Có thể dễ dàng thực hiện phân tích chất lượng điện bằng cách phân tích dữ
liệu thu được từ dữ liệu đo từ xa, dữ liệu hoạt động và không hoạt động trong
kho dữ liệu, như đã thảo luận ở phần khác.

6.8 Phối hợp DMS với các hệ thống khác

Hệ thống quản lý phân phối phải được tích hợp với nhiều hệ thống con khác trong trạm
biến áp và / hoặc phòng điều khiển tổng thể của một tiện ích phân phối. Dữ liệu có sẵn
với hệ thống SCADA / DMS hữu ích cho nhiều hệ thống con và ngược lại, và do đó sự phối
hợp này là chìa khóa để thực hiện tự động hóa phân phối thành công.
Trước đây, các nguồn dữ liệu DMS là dữ liệu SCADA và các cuộc gọi sự cố của khách
hàng và các báo cáo của đội bảo trì. Tuy nhiên, có nhiều hệ thống con ứng dụng tự động
trong trung tâm điều khiển phân phối có thể giúp DMS hoạt động tốt hơn, chẳng hạn như
hệ thống quản lý sự cố (OMS), GIS và AMI.
6.8.1 Tích hợp với hệ thống quản lý cúp điện (OMS)

Bảng 6.1 chỉ ra sự phối hợp giữa OMS và DMS, và rõ ràng là cả hai hệ thống con đều được
hưởng lợi từ sự phối hợp và điều cần thiết là phải liên kết thông tin với nhau để tạo
ra những lợi ích tối ưu.
6.8.2 Tích hợp với AMI

AMI có thể cung cấp một số lượng lớn đầu vào cho DMS, trong đó một số đầu vào được liệt
kê dưới đây.
6.8.2.1 Dữ liệu tiêu thụ năng lượng của người tiêu dùng
AMI ghi lại mức tiêu thụ năng lượng của mọi khách hàng trong khoảng thời gian từ 5 đến
15 phút tùy thuộc vào khoảng thời gian được thiết lập để thanh toán năng lượng. Nó cũng
cung cấp các mức công suất kW tối đa và tối thiểu trong mỗi giá trị và sản lượng năng
lượng của mỗi khách hàng (nếu có) trong khoảng thời gian.
AMI cũng cung cấp thông tin về hồ sơ tiêu dùng hàng ngày của khách hàng.
Bảng 6.1 Phối hợp OMS với DMS
OMS DMS
Cập nhật cấu trúc liên kết lưới Chuyển đổi hoạt động từ người vận
từ nhà điều hành và điều khiển tự động hành và điều khiển tự động
Ước tính các trạng thái cầu chì hoặc công Cập nhật các trạng thái chuyển đổi và
tắc thủ công dựa trên các cuộc gọi sự cố cầu chì đã xác định
Dự đoán sự cố và tác động của FDIR và lịch trình vận hành công
khách hàng dựa trên kế hoạch DMS tắc dự kiến khác
Thực hiện chuyển đổi đơn đặt hàng và ước tính Thực hiện chuyển đổi tự động
thời gian sửa chữa cho hoạt động DMS đơn đặt hàng từ OMS

Bảng 6.2 Tích hợp AMS với DMS
CÁI MÀ DMS
Dữ liệu năng lượng tổng hợp cho từng khoảng Hình thành hồ sơ tải cho các tải riêng lẻ
thời gian trong mỗi máy biến áp của người dùng (máy biến áp người dùng)
Dữ liệu năng lượng phản kháng tổng hợp cho Thực hiện ước tính trạng thái hoặc ước
từng khoảng thời gian trong mỗi máy biến áp tính phụ tải
của người dùng
Dữ liệu cấu hình điện áp tổng hợp cho từng Phân tích cấu hình điện áp tải để điều
khoảng thời gian trong mỗi máy biến áp của khiển volt-var và tối ưu hóa điện áp
người dùng
Trạng thái cung cấp năng lượng cho người tiêu dùng Phát hiện ngừng hoạt động từ các trạng thái
trong từng khoảng thời gian trong mỗi máy biến áp
cung cấp năng lượng của người dùng
của người dùng
6.8.2.2 Tiêu thụ năng lượng phản ứng
Công suất phản kháng tiêu thụ trong mỗi khoảng thời gian và mức điện áp
cực đại và cực tiểu tại mỗi khoảng thời gian được ghi lại bởi AMI.
6.8.2.3 Dữ liệu hồ sơ điện áp và dữ liệu trạng thái cung cấp năng lượng
AMI sẽ cung cấp hồ sơ điện áp của khách hàng và bộ cấp cho mỗi khoảng
thời gian lấy mẫu và đồng thời cung cấp mức đóng điện ở mức yêu cầu, cho
dù ở cấp máy biến áp hoặc cấp thanh cái hoặc ở cấp khách hàng.
Bảng 6.2 trình bày chi tiết việc tích hợp AMI với DMS để có những con người tốt hơn
sự phát triển của hệ thống phân phối.
6.9 Các chức năng tự động hóa khách hàng

Tự động hóa khách hàng tập trung vào đồng hồ thông minh được lắp đặt tại
cơ sở khách hàng và cơ sở hạ tầng đo lường tiên tiến (AMI) hoạt động như
thông tin liên lạc hai chiều giữa khách hàng và công ty điện lực.
Khách hàng được tiện ích khuyến khích tham gia vào việc sử dụng năng lượng
tối ưu, hoãn đầu tư bổ sung cho tiện ích và giảm hóa đơn tiền điện của
khách hàng, khi mà việc quản lý phụ tải của tiện ích hiện đã chuyển sang
cơ chế đáp ứng nhu cầu. Khách hàng đang lắp đặt hệ thống quản lý năng
lượng gia đình để hướng dẫn họ sử dụng năng lượng một cách hiệu quả nhất.
Ngoài ra, các tiện ích lớn đang thiết lập hệ thống thông tin khách hàng
phức tạp và hệ thống quản lý cuộc gọi rắc rối, với các phương tiện ghi âm
giọng nói tương tác báo hiệu vai trò của khách hàng trong việc quản lý
phân phối. Triển khai lưới điện thông minh là một cách khuyến khích sự
tham gia của khách hàng vào việc quản lý phân phối và sẽ được thảo luận
kỹ hơn trong Chương 7.

6.10 Sử dụng phương tiện truyền thông xã hội để cải thiện độ
tin cậy và sự hài lòng của khách hàng [17]
Độ tin cậy sẽ là ưu tiên hàng đầu đối với các nhà vận hành lưới điện cho dù họ phục vụ
cho ai hoặc ở đâu. Từ một cành cây tiêu diệt một ngôi nhà duy nhất đến một sự kiện đa yếu
tố, cắt điện cho 700 triệu người (như sự kiện diễn ra trong hai ngày ở Ấn Độ), việc phát
hiện cúp điện nhanh chóng và khôi phục nhanh chóng đóng vai trò quan trọng.
Các cơ quan quản lý đánh giá hiệu suất của các tiện ích một phần dựa trên các chỉ số
độ tin cậy đôi khi được gọi là “SAIDI (Chỉ số thời gian gián đoạn trung bình của hệ
thống) và các chị em của nó”: SAIFI (Chỉ số tần suất gián đoạn trung bình của hệ thống),
MAIFI (Chỉ số tần suất gián đoạn trung bình tạm thời) và CAIDI (Trung bình của khách hàng
Chỉ số thời lượng gián đoạn). Thật khó để giữ những con số này trong giới hạn có thể chấp
nhận được; chúng dựa trên Tiêu chuẩn IEEE 1366.
Khi trí thông minh được mở rộng vào hệ thống phân phối, nhiều dữ liệu có thể được
tạo ra nếu được sử dụng đúng cách bởi một hệ thống tích hợp phát hiện tuổi già và khôi
phục năng lượng và có thể giúp các tiện ích cải thiện các chỉ số quan trọng. Điều này có
thể được thực hiện bằng cách sử dụng các công nghệ có sẵn. Ngoài ra, các cơ sở kinh doanh
địa điểm đang phát triển các ứng dụng phần mềm có thể giám sát phương tiện truyền thông
xã hội để cung cấp dữ liệu chi tiết, nhanh chóng để hỗ trợ những nỗ lực này. Các lợi ích
thứ hai hấp dẫn là sự tương tác và sự hài lòng của khách hàng.
Những phát triển này và ứng dụng của chúng có thể cung cấp các tiện ích với một con
đường rõ ràng xuyên qua các khu rừng của lưới điện thông minh và duy trì sự tập trung vào
yếu tố quan trọng nhất định hướng công việc của họ: độ tin cậy của lưới điện.
Khi mô tả cách cải thiện khả năng phát hiện mất điện và khôi phục lại nguồn điện,
có một cách tiếp cận tích hợp để tự động hóa phân phối tận dụng trường hợp kinh doanh
mạnh mẽ liên quan đến phát hiện lỗi, hiệu ứng quầng và khôi phục (FDIR) và điều khiển
volt-VAR tích hợp (IVVR) . Đối với các tiện ích đã cài đặt cơ sở hạ tầng đo lường tiên
tiến (AMI) và đồng hồ đo khoảng thời gian thông minh, đây là một bước hợp lý; tuy nhiên,
AMI không cần thiết để gặt hái những lợi ích của phương pháp được nêu ở đây.
Như đã thảo luận trước đó, các trạm biến áp tự động có thể kích hoạt công tắc để
cách ly sự cố mà không cần sự can thiệp của người vận hành vẫn để các tiện ích dựa vào
khách hàng để gọi về sự cố mất điện. Đó là lý do tại sao ủng hộ một cách tiếp cận tích
hợp hơn để tự động hóa toàn bộ hệ thống phân phối sẽ cải thiện nhiều lợi ích cho trường
hợp kinh doanh và hiệu suất tiện ích trên các chỉ số liên quan đến sự cố mất điện. Trường
hợp kinh doanh của tự động hóa phân phối được cải thiện rõ rệt nếu trọng tâm của động lực
là phát hiện sự cố mất điện nhanh chóng và khôi phục điện năng.
Đồng hồ thông minh ghi lại việc sử dụng điện để thanh toán, đo điện áp cuối đường
dây và trong trường hợp cúp điện, phát ra tiếng thở hổn hển cuối cùng khi chúng bị mất điện.
Tụ điện được thiết kế để giữ đủ điện tích để truyền tải thông điệp quan trọng đó. Điều đó
gần như tức thì, chính xác hơn và nhanh chóng hơn là chờ đợi

khách hàng để gọi — đôi khi sự khác biệt giữa sự cố mất điện theo MAIFI, sự cố tạm thời và
SAIFI, sự cố mất điện kéo dài.
Đối với các tiện ích không có đồng hồ đo khoảng cách và AMI, đồng hồ đo cảm ứng điện
áp có thể được đặt một cách chiến lược ở các đầu của bộ cấp nguồn để đảm bảo tuân thủ các
tiêu chuẩn quốc gia về cung cấp dải điện áp tiêu chuẩn. Ví dụ, tại Hoa Kỳ, Viện Tiêu chuẩn
Quốc gia Hoa Kỳ (ANSI) xác định lại điện áp tại điểm giao hàng cho khách hàng là 120 V ±
5% (114 đến 126 V). Những máy đo đó có thể đóng một vai trò trong việc phát hiện cúp điện,
mặc dù một máy đo ít chi tiết hơn so với đo sáng AMI đầy đủ.
Một cuộc gọi điện thoại của khách hàng truyền thống có thể được liên kết với một địa
chỉ thực bằng cách khai thác vào hệ thống thông tin khách hàng. Với việc sử dụng rộng rãi
phương tiện truyền thông xã hội, các tweet của khách hàng có thể được liên kết với một địa
chỉ để có được thông tin tương tự. Điều này có thể được thực hiện theo nhiều cách khác nhau.
Tiện ích có thể khuyến khích khách hàng liên kết các thẻ Twitter với thông tin tài khoản
của họ hoặc bật chức năng gắn thẻ địa lý trên thiết bị di động của họ, cung cấp vĩ độ và
kinh độ cho biết vị trí của họ khi họ tweet thay vì gọi điện. Một nhóm các tweet gắn liền
với địa chỉ — mẫu càng lớn thì độ chính xác càng cao — có thể được phân tích tự động để
cung cấp vị trí chính xác và mức độ ngừng hoạt động.
Grid IQ Insights là một nền tảng phần mềm mới với tọa độ không gian địa lý dành cho các hệ
thống tự động có thể kết nối các tweet với hệ thống cố vấn quản lý sự cố ngừng hoạt động.
Để khách hàng đến làm việc trực tiếp với các tiện ích của họ rất mất thời gian và
công sức. Khách hàng có nhiều khả năng tweet lẫn nhau để phàn nàn về việc mất điện. Ứng
dụng phần mềm mới sử dụng khai thác văn bản để hiểu liệu một loạt các tweet đề cập đến “cúp
điện” và “nguồn điện” có thực sự ám chỉ “cúp điện” hay không và nếu có, có thể trộn dữ liệu
đó với dữ liệu sen sor cuối dòng hay không để xác định nhanh chóng vị trí và mức độ của sự
cố mất điện. Vì mỗi hộ gia đình có nhiều thành viên và chủ tài khoản tiền điện có thể không
phải là người thích tweet, phương pháp này cung cấp một phương pháp thay thế hấp dẫn cho
các tiện ích không có AMI. Phần mềm phân tích xác định vị trí mất điện trong cả hai trường
hợp đều nằm trong nền tảng hệ thống quản lý sự cố mất điện (OMS) của tiện ích nhưng vẫn là
một chức năng riêng biệt.
6.10.1 Thay thế cuộn xe tải
Đám đông tìm ra nguyên nhân của sự cố ngừng hoạt động bằng cách tận dụng việc khách hàng
sử dụng khả năng quay phim và chụp ảnh tĩnh trên các thiết bị di động phổ biến là một lợi
ích truyền thông xã hội khác đối với các tiện ích. Khuyến khích khách hàng đăng hình ảnh
và video của họ về các đường dây bị đứt lên trang Facebook của tiện ích đồng thời nhấn mạnh
các cảnh báo truyền thống về việc tiếp cận các tình huống điện áp cao có thể cung cấp hình
ảnh được phân tích bằng phần mềm đánh giá hình ảnh tự động để thông báo tốt hơn cho các
đội hiện trường trước khi xe tải lăn bánh.

Ngay cả nơi AMI được lắp đặt, chỉ có 1 mét cho mỗi hộ gia đình.
Dữ liệu cho thấy mỗi hộ gia đình có nhiều tài khoản mạng xã hội, có khả năng nhân số điểm
dữ liệu kết quả. 200 triệu tài khoản Facebook hiện tại ở Hoa Kỳ đại diện cho khoảng một tài
khoản cho mỗi hộ gia đình và con số đó đang tăng lên. Như các bậc cha mẹ đã biết, việc sử
dụng mạng xã hội thường được ưu tiên hơn là gọi điện thoại. Một ứng dụng có thể giảm thông
báo ngừng hoạt động thành một cú nhấp chuột. Khi các thế hệ thay đổi, những xu hướng này sẽ
trở nên rõ rệt hơn.
Chúng tôi nhận thấy trong những xu hướng này, những lợi ích hoạt động tức thì gắn liền
với việc phát hiện sự cố mất điện và khôi phục nguồn điện cộng với những hạt giống của sự
tương tác đáng kể với khách hàng và lĩnh vực tham gia rộng lớn hơn của người tiêu dùng nói
chung. Giáo dục người tiêu dùng về lợi ích kinh tế và xã hội của lưới điện thông minh hơn sẽ
là bước đầu tiên trong việc tạo ra một mạng xã hội lưới điện thông minh. Mạng lưới đó sẽ
hoạt động giống như lưới điện thông minh, với luồng thông tin mở, hợp tác, hai chiều giữa
người tiêu dùng, những người quyết định cuối cùng của lưới điện thông minh và các tiện ích,
những nhà cung cấp cuối cùng của lưới điện thông minh. Sự tương tác đó sẽ dẫn đến việc giáo
dục khách hàng và chấp nhận một mô hình tiện ích-khách hàng mới, trong đó khách hàng hiểu và
sẵn sàng tham gia vào các chương trình tiện ích quan trọng như đáp ứng nhu cầu. Sự tham gia
đó sẽ báo hiệu một lưới điện thông minh của con người và nó phải phản ánh sự hiểu biết của
khách hàng về vai trò của điện đối với nền kinh tế vĩ mô, cũng như cuộc sống và sự thịnh
vượng của chính họ.
Một khi người tiêu dùng nói chung hiểu rằng hiệu quả năng lượng, đáp ứng nhu cầu và
quản lý năng lượng tích cực có ý nghĩa tích cực đối với túi tiền của họ, an ninh kinh tế,
độc lập năng lượng và môi trường, họ sẽ trở thành đối tác của công ty trong việc đạt được
những mục tiêu đó.
Khi các công ty tiện ích tìm cách trì hoãn đầu tư vốn mới nếu có thể, khai thác hiệu quả từ
lưới điện và chuyển từ nhiên liệu hóa thạch sang các nguồn có thể tái tạo và bền vững hơn,
họ sẽ thấy rằng một công cụ hợp tác có học thức là một trong những nguồn tài nguyên quý giá
nhất của họ. Các tiện ích sẽ học cách hiểu khách hàng, nhạy bén và có ý thức về các cơ hội
để gia tăng giá trị cho hàng hóa của họ và việc giao hàng.
6.10.2 Ràng buộc tất cả lại với nhau
Bây giờ chúng tôi có dữ liệu ngừng hoạt động, thông qua AMI hoặc cảm biến cuối nguồn cấp dữ
liệu, cùng với phương tiện truyền thông xã hội. Làm thế nào những dữ liệu đó được định tuyến
và phân tích là rất quan trọng để khôi phục năng lượng nhanh hơn. Một mạng lưới truyền thông
được thiết kế tốt sẽ cho phép những lần thở hổn hển cuối cùng của đồng hồ thông minh để kích
hoạt công tắc tự động gần như tức thì. Không có AMI, nhưng bằng cách kết hợp dữ liệu cảm
biến đầu cuối và dữ liệu truyền thông xã hội, các nhà khai thác đóng một vai trò tích cực.
Việc phát hiện cúp điện và khôi phục nguồn điện sẽ nhanh hơn so với việc dựa vào các cuộc
gọi điện thoại của khách hàng, đặc biệt là nếu các ứng dụng chạy vòng kín và loại bỏ nhà
điều hành khỏi quá trình ra quyết định.

Tự động hóa trong trường hợp này có ba thành phần: trung tâm điều khiển,
thiết bị hiện trường và mạng truyền thông. Cả ba yếu tố đều tác động đến hiệu
suất và chi phí. Sự ra đời của các mạng công cộng, chủ yếu là không dây, đã cung
cấp điểm mấu chốt cho trường hợp kinh doanh tự động hóa phân phối. Cuối cùng,
việc cung cấp một mạng dữ liệu đáng tin cậy trên một khu vực địa lý rộng lớn, cho
dù mạng đó là mạng công cộng hay riêng tư cũng sẽ hiệu quả về chi phí.
Hiệu suất mạng truyền thông được đo bằng ba biến: thời gian đáp ứng, băng thông
và độ trễ. Hiệu suất của tiện ích yêu cầu ments cho phép thời gian phản hồi khác
nhau cho các ứng dụng khác nhau, chẳng hạn như công tắc cần 2 giây, thông tin
tương tự cần 15 đến 30 giây và ngân hàng tor dung lượng có thể được kích hoạt
trong 30 giây. Băng thông được đo bằng bit trên giây. Có bao nhiêu dữ liệu và
trình tự các sự kiện có thể được báo cáo nhanh như thế nào? Độ trễ đề cập đến
mức độ trễ có thể chấp nhận được trong quá trình truyền hoặc nhận tín hiệu.
Thiết kế mạng phải cân bằng chi phí trên hệ thống với tốc độ cần thiết cho
các tín hiệu khác nhau. Ví dụ, các yêu cầu về an ninh mạng và mã hóa cryp sẽ tạo
ra độ trễ cho đường dẫn tín hiệu; độ trễ 200 đến 300 ms có thể trở thành độ trễ
600 đến 800 ms khi áp dụng cryptogra phy. Các giao thức truyền thông tiêu chuẩn
công nghiệp (ví dụ: DNP3) cũng giới thiệu chi phí và băng thông của hệ thống
truyền thông có thể cần nâng cấp để duy trì cùng tốc độ cập nhật ở mức kiểm soát
chủ trung tâm.
Hầu hết các tiện ích sẽ sử dụng một mạng liên lạc kết hợp. Tại các trạm biến
áp lớn hơn, các tiện ích có thể sử dụng cáp quang hoặc các thiết bị giải nhiệt
không dây miễn phí được cấp phép. Các trạm biến áp ngoại vi, nhỏ hơn chỉ yêu cầu
phổ không có giấy phép cho vô tuyến không dây. Ở hạ nguồn của trạm biến áp, giải
pháp có thể là một mạng riêng không dây, xem xét các yêu cầu về thời gian phản
hồi, băng thông và độ trễ, cũng như chi phí.
6.10.3 Tín hiệu định tuyến
Một thách thức khác là tích hợp thông báo ngắt điện và xác minh từ đồng hồ đo
hoặc cảm biến cuối đường dây qua trạm biến áp đến trung tâm điều khiển và OMS của
nó. Hệ thống AMI thường được thiết kế để chỉ hỗ trợ dữ liệu khoảng thời gian của
đồng hồ, dữ liệu này truyền từ đồng hồ đến hệ thống đầu cuối đến hệ thống quản
lý dữ liệu đồng hồ (MDMS) để lưu trữ và phân tích. AMI có thể không được thiết
kế cho dữ liệu điện áp hoặc nhịp thở cuối cùng của đồng hồ, cần phải được định
tuyến xung quanh đường dẫn của AMI và được dẫn vào hệ thống quản lý phân phối
(DMS) hoặc OMS. DMS sẽ sử dụng dữ liệu điện áp để điền vào một mô hình mạng và
OMS là đích thích hợp cho các tín hiệu cuối cùng.
Các đường dẫn riêng biệt này phản ánh sự khác biệt giữa dữ liệu hoạt động và
dữ liệu không hoạt động, và định tuyến dữ liệu thích hợp xung quanh hệ thống AMI
là một chức năng sơ khai mà các tiện ích phải yêu cầu từ các nhà cung cấp.

Các tiện ích nên tập trung vào dữ liệu hoạt động trong bối cảnh này, nhưng các nhà cung
cấp phải cho phép các tiện ích khai thác nhiều giá trị hơn từ dữ liệu không hoạt động
từ IED, điều này sẽ cung cấp giá trị cho các nỗ lực quản lý tài sản, khai thác chính và
chất lượng điện.
6.10.4 DMS trong quản lý mất điện

Xem xét vai trò của DMS trong một hệ thống tích hợp. DMS dựa trên mô hình mạng được tạo
từ dữ liệu của hệ thống thông tin địa lý (GIS) và được cung cấp bởi các thiết bị điện
tử thông minh của trạm biến áp và trung chuyển và dữ liệu tuổi vôn từ các cảm biến cuối
đường dây. Người quản lý mô hình mạng giao tiếp với GIS để nó biết dữ liệu nào cần lấy
từ GIS để xây dựng mô hình mạng DMS ba pha, không cân bằng.
Một tiện ích cần có bốn ứng dụng trên DMS: FDIR và IVVR đã nói ở trên, cấu hình
lại bộ nạp tối ưu (OFR) và dòng công suất phân phối (DPF). Rơle bảo vệ phát hiện lỗi,
vị trí và kiểu của nó. Sau đó, FDIR cô lập phân đoạn bị lỗi của bộ cấp và khôi phục
điện cho khách hàng trên các đoạn khỏe mạnh của bộ cấp bằng cách sử dụng OFR. OFR có
thể xem xét trước để tính đến việc chuyển đổi lịch trình bảo trì định kỳ nhằm tối ưu
hóa vai trò của nó.
Tất cả điều này sẽ xảy ra trong vòng chưa đầy 5 phút, giữ một sự kiện trong chỉ số
MAIFI cho hầu hết khách hàng và không ảnh hưởng đến SAIDI, SAIFI và CAIDI.
Mặc dù IVVC chỉ là quản lý sự cố ngẫu nhiên, nhưng nó đóng một vai trò lớn trong
DMS, tối ưu hóa điện áp và công suất phản kháng để tiết kiệm năng lượng.
DPF là một công cụ trực tuyến cho phép người vận hành mô phỏng kết quả của các
chiến lược chuyển đổi và do đó góp phần vào hiệu quả năng lượng bằng cách kiểm soát tổn
thất và tải trên các đường trung chuyển. Hai thay đổi chức năng liên quan này đóng góp
một phần lớn vào trường hợp kinh doanh để tự động hóa hệ thống phân phối tích hợp. Bộ
chức năng có sẵn thông qua FDIR và IVVR bao gồm các trường hợp kinh doanh tốt nhất để
bổ sung trí thông minh cho hệ thống phân phối.
Những tiến bộ trong công cụ trực quan hóa dữ liệu như bảng điều khiển làm cho tất
cả các tương tác được mô tả ở đây rõ ràng bằng đồ thị đối với người vận hành lưới trong
trung tâm điều khiển và trong các trường hợp yêu cầu người vận hành hành động, hãy cung
cấp dữ liệu dưới dạng thông minh có thể hành động.
Với tất cả các yếu tố đã đề cập ở trên cùng với giao tiếp hai chiều quan trọng
với khách hàng, các tiện ích có thể cải thiện chỉ số khả năng tin cậy của họ và bắt
đầu thu hút khách hàng trong một chu kỳ ảo, góp phần tiếp tục phát hiện cúp điện, khôi
phục điện và sự hài lòng của khách hàng nhanh hơn.
Các tiện ích phải cân nhắc giá trị lớn hơn của việc tăng độ tin cậy và tác động
của nó đối với khách hàng, cơ quan quản lý và các bên liên quan khác.

6.11 Các xu hướng trong tương lai về DA và DMS
Tự động hóa phân phối xoay quanh việc tự động hóa các trạm biến áp, trung chuyển
và khách hàng trong hệ thống phân phối. Với sự ra đời của các sản phẩm tự động
hóa rẻ hơn và các tùy chọn giao tiếp hai chiều tốt hơn, việc kết hợp tự động
các hệ thống phân phối đang tiến triển tốt trên toàn thế giới. Điều này mở ra
một loạt ứng dụng mới để tối ưu hóa tài sản, nhu cầu, sứ mệnh chuyển giao và hệ
thống phân phối, lực lượng lao động và kỹ thuật trong một tiện ích tric elec.
Quản lý từ phía cầu và đáp ứng nhu cầu, tích hợp các nguồn năng lượng tái tạo,
lưu trữ năng lượng, nhà thông minh và hệ thống quản lý năng lượng là những lĩnh
vực đang được mở rộng, đồng thời là những lĩnh vực cần quan tâm. Xe điện và các
trạm sạc của chúng sẽ đặt ra nhiều vấn đề và thách thức cho các hệ thống phân
phối. Microgridds với khả năng tạo ra năng lượng là khoản đầu tư lớn tiếp theo
của các tiện ích. Những xu hướng tương lai trong phân phối SCADA được thảo luận
chi tiết trong Chương 7.
6.12 Các nghiên cứu điển hình trong DA và DMS
Các tiện ích đã nhận ra những lợi ích của việc triển khai các phân vị chức năng
DA và DMS, và các nghiên cứu điển hình sau đây đưa ra các quan điểm khác nhau.
Trên con đường để phân phối thông minh [34]. Dự án vận hành và truy cập hệ
thống phân phối (ROADS) từ xa nhằm mục đích cải thiện khả năng hiển thị và kiểm
soát hệ thống phân phối cho Duke Energy. Ba trạm biến áp được tự động hóa với
sự giám sát liên tục từ xa của thiết bị điện, với IVVC hiện đại (điều khiển volt-
var tích hợp) và điều khiển bộ thay đổi vòi tải máy biến áp.
Giảm tổn thất tổng hợp về kỹ thuật và thương mại (AT&C) trong Tata Power-
DDL Utility [35]. Tata Power DDL, Delhi, Ấn Độ, đã triển khai thành công SCADA /
EMS với hệ thống tự động hóa trạm biến áp lưới (GSAS) DMS và OMS và dịch vụ
trung tâm cuộc gọi tiêu chuẩn toàn cầu. Bằng cách triển khai các dự án tích hợp
đáp ứng nhu cầu tự động (ADR) và cơ sở hạ tầng đồng hồ đo tự động (AMI), công
ty đã có thể đạt được mức giảm tổn thất kỹ thuật và thương mại (AT&C) tổng hợp
là 12,5% so với mục tiêu 10,5% và độ tin cậy là 99,5% ở mức cao nhất là 1508 MW.
6.13 Tóm tắt
Chương này tập trung vào các chức năng tự động hóa phân phối liên quan đến tự
động hóa khách hàng và trung chuyển. Hệ thống con trong trung tâm kiểm soát
phân phối như hệ thống quản lý phân phối (DMS), hệ thống quản lý ngừng hoạt
động (OMS), hệ thống thông tin khách hàng (CIS), hệ thống thông tin địa lý
(GIS), hệ thống quản lý tài sản (AMS) và cơ sở hạ tầng đo lường tiên tiến (AMI)
được giải thích và sự phụ thuộc lẫn nhau của chúng được thiết lập. Chương này
cũng thảo luận về các chức năng ứng dụng DA

chẳng hạn như bộ xử lý cấu trúc liên kết, IVR, FDIR, v.v. và các chức năng phân tích
nâng cao như cấu hình lại bộ nạp tối ưu, vị trí tor dung lượng tối ưu và các ứng dụng
khác. Chương này cũng thảo luận về việc sử dụng phương tiện truyền thông xã hội để cải
thiện độ tin cậy và sự hài lòng của khách hàng.
Thư mục
1. HM Gill, Tự động hóa phân phối lưới điện thông minh cho nguồn điện công cộng, Triển lãm và
Hội nghị Truyền tải và Phân phối IEEE PES, trang 1–4, tháng 4 năm 2010.
2. Brad Tips và Jeff Taft, Lưới điện thông minh của Cisco: Giải pháp tự động hóa trạm biến áp cho
hoạt động tiện ích, sách trắng, trang 1–7, 2010.
3. John McDonald, Tự động hóa trạm biến áp và quản lý dữ liệu doanh nghiệp để hỗ trợ lưới điện
thông minh, GE Digital Energy, chương trình Dòng loa năng lượng sạch Georgia Tech, tháng 3
năm 2011.
4. J. Sandeep Soni và Smita Pareek, Vai trò của sơ đồ truyền thông trong vận hành và điều khiển
hệ thống điện, Tạp chí Quốc tế về Kỹ thuật và Công nghệ Điện tử và Truyền thông, trang 163–
172, tháng 11 năm 2013.
5. VC Gungor và FC Lambert, Khảo sát về mạng truyền thông cho tự động hóa hệ thống điện, Tạp chí
Mạng máy tính Elsevier, trang 877–897, 2006, tập. 50, DOI. 10-1016. Kết nối 2006. 01.005.
6. Yves Chollot, Jean-Marc Biasse và Alain Malot, Cải thiện hiệu quả mạng MV với tự động hóa
trung chuyển, CIRED — Hội nghị quốc tế lần thứ 21 về phân phối điện, Frankfurt, trang 1–8,
ngày 6–9 tháng 6 năm 2011.
7. Sandeep Pathak, Giải pháp tự phục hồi phi tập trung cho tự động hóa lưới điện phân phối: Cần
phải có các tiện ích phân phối của Ấn Độ, IEEE Innovative Smart Grid Technologies – Asia
(ISGT Asia), trang 1–6, ngày 10–13 tháng 11 năm 2013.

8. Joshua Z. Rokach, Nhà thông minh trong thế giới lưới thông minh, Điện
Tạp chí, tập 25, không. 3, trang 94–97, tháng 4 năm 2012.
9. Zhuang Zhao, Won Cheol Lee, Yoan Shin và Kyung-Bin Song, Một phương pháp lập lịch điện tối ưu
để đáp ứng nhu cầu trong hệ thống cố vấn quản lý năng lượng gia đình, Giao dịch IEEE trên
Smart Grid, vol. 4, không. 3, trang 1391–1400, tháng 9 năm 2013.
10. Eun-Kyu Lee, Rajit Gadh và Mario Gerla, Giao diện dịch vụ năng lượng: Tiếp cận các nguồn năng
lượng của khách hàng để liên kết lưới điện thông minh, Tạp chí IEEE về các lĩnh vực được lựa
chọn trong truyền thông, vol. 31, không. 7, trang 1195–1204, tháng 7 năm 2013.
11. Farrokh Rahimi và Ali Ipakchi, Đáp ứng nhu cầu như một nguồn lực thị trường theo mô hình lưới
điện thông minh, Giao dịch IEEE trên Lưới thông minh, vol. 1, không. 1, trang 82–88, tháng 6
năm 2010.
12. Robert J. Procter, Tích hợp tỷ lệ phân biệt theo thời gian, đáp ứng nhu cầu và lưới điện thông
minh để quản lý chi phí hệ thống điện, Tạp chí Điện, Elsevier, vol. 26, không. 3, trang 50–
60, tháng 4 năm 2013.
13. Shengnan Shao, Tianshu Zhang, Manisa Pipattanasomporn, và Saifur Rahman, Tác động của tỷ lệ
TOU đối với hình dạng tải phân phối trong lưới điện thông minh với sự thâm nhập PHEV , Hội
nghị truyền tải và phân phối và triển lãm, 2010 IEEE PES, trang 1–6, ngày 19 tháng 4 –22, 2010.
14. Ali Ipakchi và Farrokh Albuyeh, Lưới điện của tương lai, IEEE Power and Energy
Tạp chí, tháng 3 / tháng 4 năm 2009, trang 52–62.

15. Robert Smith, KeMeng, Zhaoyang Dong, và Robert Simpson, Đáp ứng nhu cầu: Một chiến lược để
giải quyết tải cao điểm của điều hòa không khí dân dụng ở Úc, Springer Journal on Modern
Power System Clean Energy, vol. 1, không. 3, trang 223–230, 2013.
16. Shengnan Shao, Manisa Pipattanasomporn và Saifur Rahman, Sự tương tác của lưới xe điện và
đáp ứng nhu cầu với sự lựa chọn của khách hàng, Giao dịch IEEE trên Smart Grid, vol. 3,
không. 1, trang 543–550, tháng 3 năm 2012.
17. John McDonald, Hệ thống tích hợp, phương tiện truyền thông xã hội nâng cao độ tin cậy của
lưới điện, sự hài lòng của khách hàng, IEEE Smart Grid: Electric Light and Power, 12/2012.
18. D. Kreiss, Dữ liệu không vận hành: Giá trị chưa được khai thác của tự động hóa trạm biến
áp, Tự động hóa tiện ích, Tháng 9 / Tháng 10 năm 2003. Có tại http: // uaelp.
pennnet.com/articles/articledisplay.cfm?article_id=192304.
19. J. Jung, C. Liu và M. Gallanti, Phân tích lỗi tự động sử dụng kỹ thuật thông minh và lấy
mẫu đồng bộ, TP 141-0, Hướng dẫn IEEE PES về Ứng dụng trí tuệ nhân tạo trong phân tích lỗi,
tháng 7 năm 2000.
20. AH Nizar, Zhao Yang Dong, và Ariel Liebman, Hệ thống thông tin khách hàng cho các nước
ASEAN bãi bỏ quy định, Hội nghị Kỹ thuật Điện Quốc tế lần thứ 7, IPEC, trang 1–6, ngày 29
tháng 11 đến ngày 2 tháng 12 năm 2005.
21. TH Chen và Jeng-Tyan Cherng, Thiết kế chương trình ứng dụng TLM dựa trên hệ thống AM / FM /
GIS, Giao dịch IEEE trên Hệ thống điện, tập. 13, không. 3, trang 904–909, tháng 8 năm 1998.
22. RE Brown và JH Spare, Quản lý tài sản, lập kế hoạch hệ thống rủi ro và phân phối, Hội nghị
và Triển lãm Hệ thống Điện IEEE PES, vol. 3, trang 1681–1686, ngày 10–13 tháng 10 năm 2004.
23. JCM Lucio, JLT Nunes, và RCG Teive, Quản lý tài sản thành thực tế: Một nghiên cứu điển
hình về một tiện ích năng lượng điện của Brazil, Hội nghị quốc tế lần thứ 15 về ứng dụng
hệ thống thông minh vào hệ thống điện, ISAP '09, trang 1–6, tháng 11 8–12 năm 2009.
24. M. Shahidehpour và R. Ferrero, Quản lý thời gian cho tài sản — Các chiến lược theo thời
gian để quản lý tài sản hệ thống điện, Tạp chí Năng lượng và Năng lượng IEEE, trang 32–38,
tháng 5 – tháng 6 năm 2005.
25. I. Dzafic, M. Gilles, RA Jabr, BC Pal, và S. Henselmeyer, Ước tính thời gian thực của tải
trong mạng phân phối ba pha xuyên tâm và không đối xứng, Giao dịch IEEE trên Hệ thống điện,
vol. 28, không. 4, trang 4839–4848, tháng 11 năm 2013.
26. William Peterson, X. Feng, Z. Wang, S. Mohagheghi, và E. Kielozevski, Khép lại vòng lặp,
Đánh giá ABB, trang 38–43, 2009.
27. Mathias Uslar, Tanja Schmedes, Abdreas Lucks, Till Luhmann, Ludger Winkels, và Hans-Jurgen
Appelrath, Tương tác của các hệ thống liên quan đến EMS bằng cách sử dụng tiêu chuẩn CIM.
DOI 10.1.1.73.5125.
28. Lưới điện thông minh, Chương trình thành phố thông minh, Báo cáo giám sát và đo lường IV,
Luồng ứng dụng lưới: Điều khiển Volt-VAR chủ động, từ ngày 1 tháng 7 đến ngày 31 tháng 12
năm 2012.
29. Mini S. Thomas, Rakesh Ranjan và Roma Raina, Giải pháp dòng tải được mô hình hóa mờ cho hệ
thống phân phối điện hướng tâm không cân bằng, Kỷ yếu của Hội nghị Quốc tế IASTED, Hệ thống
Điện và Năng lượng (EuroPES), Crete, Hy Lạp, ngày 22–24 tháng 6, 2011.

30. Mini S. Thomas và Parveen Poon Terang, Phát hiện đảo bằng cách tiếp cận cây deci
sion, Kỷ yếu Hội nghị Quốc tế IEEE: PEDES, New Delhi, Ấn Độ, 2010.
31. John-Paul H. Knauss, Cheri Warren và Dave Kearns, Một cách tiếp cận sáng tạo để kiểm
tra tự động hóa thông minh trên lưới điện quốc gia, Hội nghị và Triển lãm Truyền
tải và Phân phối (T&D), 2012 IEEE PES, trang 1–8, ngày 7–5 Ngày 10 năm 2012.
32. Tác giả Liang Che, Mohammad Khodayar và Mohammad Shahidehpour, Chỉ kết nối, Tạp chí
Năng lượng và Năng lượng IEEE, trang 70–81, Tháng 1 / Tháng 2 năm 2014.
33. Ljubomir A. Kojovic, Craig A. Colopy và Daniel Arden, Điều khiển Volt / VAR cho các
giải pháp lưới điện thông minh, Hội nghị Quốc tế về Phân phối Điện lần thứ 21 của
CIRED, Frankfurt, ngày 6-9 tháng 6 năm 2011.
34. R. Dougherly, S. Erwin, R. Uluski, và JD Mc Donald, Trên con đường đến với phân
phối thuốc thông minh, T&D World, tháng 9 năm 2006.
35. Báo cáo thường niên: Tata Power-DDL, 2013–2014, http://www.tatapower.com/
quan hệ nhà đầu tư / pdf / TPDDL-2013-14.pdf.

chương bảy
Khái niệm lưới thông minh
7.1 Giới thiệu

Điện chất lượng cao là nhu cầu thiết yếu trong thế giới hiện đại, do vô số
ứng dụng đòi hỏi năng lượng chất lượng cao, chẳng hạn như sản xuất điện tử,
bộ vi xử lý và nhiều thiết bị nhạy cảm đang được con người sử dụng. Do đó,
thế giới tiện ích điện bắt buộc phải cung cấp năng lượng điện giá cả phải
chăng, đáng tin cậy và chất lượng cho tất cả mọi người [1].
Trong hệ thống điện truyền thống, các trạm phát điện tập trung sử dụng
nguồn điện khối lượng lớn được truyền đến các hộ tiêu thụ thông qua hệ thống
truyền tải và phân phối một chiều gọi là lưới điện. Hiện đại hóa lưới điện
là ưu tiên của tất cả các tiện ích, và các chính phủ đang đưa ra các chính
sách và thực tiễn thúc đẩy TRANSCO và DISCOs tiến tới hiện đại hóa lưới điện.
Động lực cho hiện đại hóa gấp nhiều lần với các mục tiêu cụ thể trong
tâm trí [1,2]:
1. Để làm cho việc sản xuất và cung cấp điện tiết kiệm và hiệu quả hơn
2. Cung cấp cho người tiêu dùng thông tin điện tử có sẵn và các công cụ
tự động để giúp họ đưa ra quyết định sáng suốt hơn về mức tiêu thụ năng
lượng và kiểm soát chi phí của họ
3. Giúp giảm sản xuất phát thải khí nhà kính trong sản xuất điện bằng
cách cho phép sử dụng nhiều hơn các nguồn tái tạo
4. Để nâng cao độ tin cậy của dịch vụ
5. Chuẩn bị lưới điện để hỗ trợ một đội xe điện ngày càng tăng nhằm giảm
sự phụ thuộc vào dầu mỏ
6. Tạo điều kiện thuận lợi cho việc tích hợp các nguồn tài nguyên phân tán vào lưới điện và
chuẩn bị cho lưới điện đối phó với những thách thức liên quan
7. Trì hoãn đầu tư nhằm tăng thêm công suất để phát điện, chuyển đổi
sứ mệnh và mạng lưới phân phối
Lưới điện thông minh là giải pháp cho những lo lắng trên và sẽ được đề cập
chi tiết trong các phần sau.
251

7.2 Định nghĩa và phát triển lưới điện thông minh

Lưới điện thông minh cung cấp điện từ nhà cung cấp đến người tiêu dùng sử dụng công
nghệ digi tal để tiết kiệm năng lượng, giảm chi phí và tăng độ tin cậy. Nó kết nối tất
cả mọi người với nguồn điện dồi dào, giá cả phải chăng, sạch, hiệu quả và đáng tin cậy
mọi lúc, mọi nơi, cung cấp một cách giải quyết vấn đề độc lập về năng lượng và sự nóng
lên toàn cầu.
Lưới thông minh là một khái niệm và có thể trông khác nhau đối với các bên liên quan
khác nhau. Tuy nhiên, khái niệm lưới điện thông minh được hình dung sẽ
• Tạo động lực và bao gồm khách hàng
• Chống lại cuộc tấn công
• Cung cấp chất lượng điện năng cho thế kỷ 21

• Cung cấp tất cả các tùy chọn lưu trữ và tạo
• Kích hoạt thị trường
• Tối ưu hóa tài sản và hoạt động hiệu quả

• Tự phục hồi
Lưới điện thông minh chắc chắn là sự tích hợp của cơ sở hạ tầng điện có sẵn với khả
năng thông tin nâng cao, đồng thời nó kết hợp tự động hóa và công nghệ thông tin với
mạng lưới điện hiện có, để lưới điện có thể hoạt động theo cách thông minh hơn. Việc
triển khai lưới điện thông minh sẽ cung cấp các giải pháp toàn diện giúp cải thiện tình
trạng mất ổn định điện, hiệu suất vận hành và năng suất cho các tiện ích. Bằng cách làm
cho lưới điện thông minh hơn, việc sử dụng năng lượng được quản lý hiệu quả và khách
hàng sẽ có thể tiết kiệm tiền mà không ảnh hưởng đến lối sống. Tích hợp tối ưu năng
lượng tái tạo vào lưới điện là lợi ích chính của việc áp dụng lưới điện thông minh và sẽ
có sự thâm nhập đáng kể của năng lượng tái tạo trong kịch bản lưới điện thông minh. Lưới
điện thông minh sẽ cung cấp các lợi ích có ý nghĩa, có thể đo lường và bền vững cho tất
cả các bên liên quan bằng cách tăng hiệu quả sử dụng năng lượng và giảm lượng khí thải
carbon.
7.3 Lưới cũ so với lưới mới

So sánh giữa lưới điện truyền thống và lưới điện thông minh (Bảng 7.1) sẽ tạo ra một
loạt các lợi thế mà các tiện ích, chi phối và khách hàng sẽ đạt được từ việc triển khai
các công nghệ lưới điện thông minh. Hình 7.1 giới thiệu tổng quan về lưới cũ và chuyển
đổi sang lưới thông minh hơn.
Sơ đồ khái niệm của lưới điện thông minh trong Hình 7.2 cho thấy bảy thực thể miền
khác nhau và cơ chế để hoạt động thành công của lưới điện mới có thể nhìn thấy rõ ràng.
Thế hệ số lượng lớn truyền thống được truyền tải và sau đó được phân phối đến người tiêu
dùng; đồng thời, việc tích hợp tạo phân tán được thực hiện ở cấp số lượng lớn cũng như
cấp độ phân phối và khách hàng. Luồng thông tin hai chiều từ

Chương bảy: Khái niệm lưới thông minh 253
Bảng 7.1 So sánh Lưới truyền thống và Lưới thông minh
Lưới truyền thống Lưới điện thông minh
Khách hàng gọi điện khi cúp điện Tiện ích biết khi nào mất điện và tự động khôi
phục
Tiện ích đáp ứng nhu cầu đỉnh cao Tiện ích ngăn chặn nhu cầu cao điểm, do đó
giảm chi phí
Khó quản lý sự thâm nhập của gió và Tiện ích có thể quản lý các nguồn năng lượng phân
năng lượng mặt trời cao 10% + tổn tán một cách an toàn
thất điện năng trong T&D Tiện ích giảm tổn thất điện năng 2 +%, và giảm
lượng khí thải và hóa đơn tiền điện của

khách hàng
Tất cả kiểm soát tập trung Kiểm soát cục bộ cung cấp tạo phân tán
Năng lượng Tài sản Yêu cầu Vận chuyển

Thuộc kinh tế
Các ứng dụng Tối ưu hóa Tối ưu hóa Tối ưu hóa Tối ưu hóa
Gửi đi
Thế hệ Nâng cao

Sức mạnh như thế nào Quá trình lây truyền
Cảm biến / Phân bổ Phân bổ
& Quá trình lây truyền
IEDS Tự động hóa Đo sáng
nợ Tự động hóa Ban quản lý
Ban quản lý Hệ thống
Thế hệ &
Phân bổ Vôn Tái tạo
Thế hệ Dòng Trạm biến áp
Thiết bị Điều khiển Thế hệ
Vận chuyển
Lưới hiện đại
Hình 7.1 Di chuyển lưới cũ sang lưới thông minh.
khách hàng đến tiện ích bằng các đồng hồ thông minh cho phép định giá theo thời
gian thực là một tính năng được bổ sung. Việc lưu trữ phân tán ở cấp độ tiện ích
và khách hàng cùng với xe điện và các thiết bị thông minh tại cơ sở khách hàng
được trang bị các cảm biến nối mạng và hệ thống quản lý năng lượng gia đình làm
tăng thêm giá trị cho việc di chuyển lưới điện thông minh từ lưới điện truyền
thống. Điều này đã thúc đẩy sự xuất hiện của các nhà cung cấp dịch vụ năng lượng
và thị trường năng lượng linh hoạt với các đơn vị đảm bảo phasor truyền tải thông
minh và giám sát và điều khiển diện rộng cho một lưới điện ổn định và để giảm thiểu
bất kỳ sự xáo trộn nào nhanh hơn.
7.4 Các bên liên quan trong phát triển lưới điện thông minh [3]
Một cái nhìn ngẫu nhiên về kịch bản thị trường điện ngày nay sẽ cho chúng ta một
dấu hiệu cho thấy lưới điện thông minh là một thực tế, ít nhất là với mối quan hệ
capabili một phần. Tuy nhiên, sự phát triển này đòi hỏi sự tham gia của một lượng lớn

Hoạt động
SCADA
Các nhà cung cấp dịch vụ

Thị trường
Năng động
định giá Năng lượng gia đình
Ban quản lý
Điện
Khách hàng
Xe cộ
Kho
Thế hệ hàng loạt
Microgrids
Phân bổ
DA / DMS
Thế hệ phân tán
Lớn
Năng lượng tái tạo Quá trình lây truyền
Quá trình lây truyền Đồng hồ thông minh,
CÁI MÀ
WAMS và
Ban QLDA
Hình 7.2 Sơ đồ khái niệm lưới thông minh.
số lượng các bên liên quan đã cùng làm việc với tầm nhìn cải thiện lưới điện và chuẩn
bị cho những thách thức phía trước.
Các nhà hoạch định chính sách, công ty tiện ích, nhà nghiên cứu, nhà sản xuất, nhà cung cấp và
nhà cung cấp dịch vụ chuyên nghiệp đều là những bên liên quan trong sự phát triển thú vị này trên đường
chân trời năng lượng điện.
Các nhà hoạch định chính sách ở mọi quốc gia đang đưa ra các hướng dẫn triển khai
lưới điện thông minh. Năm 2007 tại Hoa Kỳ, Tổng thống Bush đã ký Đạo luật An ninh Năng
lượng và Độc lập (EISA), theo đó Tiêu đề XIII thiết lập chính sách liên bang về lưới
điện thông minh. Viện Tiêu chuẩn và Công nghệ Quốc gia (NIST), thuộc Bộ Thương mại,
được làm điều phối viên tổng thể về các tiêu chuẩn và khả năng tương tác của lưới điện
thông minh. Năm 2009 tại Hoa Kỳ, Tổng thống Obama đã ký Đạo luật Khôi phục và Tái đầu
tư của Mỹ, chiếm đoạt 4,5 tỷ đô la trong ngân sách để hiện đại hóa lưới điện. NIST đã
nhận được 12 triệu đô la trong số “quỹ kích thích” này để hoàn thành nhiệm vụ lập pháp
của mình trong việc điều phối các tiêu chuẩn lưới điện thông minh và khả năng tương
tác. Chính phủ Ấn Độ (GOI) trong nỗ lực hướng tới lưới điện thông minh hơn đã thực hiện
chương trình cải cách và phát triển điện năng nhanh chóng (APDRP) nhằm hỗ trợ tài trợ
cho các công ty điện lực của bang để cải thiện hệ thống kế toán và kiểm toán năng lượng
và do đó giảm tổn thất 15 %. GOI cũng đã thành lập Lực lượng Đặc nhiệm Lưới thông minh,
một nhóm liên bộ, để lập bản đồ đường đi. Diễn đàn Lưới điện thông minh là một tổ chức
phi lợi nhuận tự nguyện bao gồm các đối tác công và tư với mục tiêu thúc đẩy

phát triển lưới điện thông minh ở Ấn Độ. Sự phát triển tương tự đang diễn ra trên
toàn cầu và các dự án thử nghiệm đang được triển khai tại nhiều địa điểm. Trọng
tâm của các nhà hoạch định chính sách là tạo ra các cấu trúc hạ tầng đo lường
tiên tiến để bao gồm khách hàng là các bên liên quan, xây dựng giao tiếp kỹ thuật
số hai chiều với an ninh mạng, phát triển và triển khai các tiêu chuẩn về khả
năng tương tác, triển khai hệ thống giám sát diện rộng theo thời gian thực.
Các nhà phát triển tiêu chuẩn công nghiệp đã không thể tách rời đối với sự
phát triển. EISA năm 2007 đã chỉ đạo NIST thành lập Ban tương tác lưới điện thông
minh (SGIP) vào năm 2009 với tư cách là quan hệ đối tác công tư. Trách nhiệm của
SGIP là đưa ra các tiêu chuẩn khác nhau để đảm bảo khả năng tương tác và bảo mật
khi lưới điện được hiện đại hóa. Sau khi SGIP phát triển chiến lược và cấu trúc
vào năm 2010 đến năm 2012, nó đã chuyển đổi vào năm 2013 thành SGIP 2.0, Inc.,
một tổ chức do thành viên tài trợ thực hiện sứ mệnh ban đầu của người tiền nhiệm.
Quá trình chuyển đổi về cơ bản đặt ngành điện chịu trách nhiệm về vận mệnh của
chính mình. SGIP 2.0, Inc. vào năm 2012 đã phát triển từ 88 thành viên lên hơn
200 thành viên, khi các bên liên quan khác nhau nắm bắt được những thách thức cơ
bản của ngành điện và nắm bắt cơ hội để định hình tương lai. Các nỗ lực làm việc
bao gồm các nghiên cứu điển hình, sách trắng, công cụ và các trường hợp sử dụng
giải quyết vấn đề quản lý rủi ro an ninh mạng, điện toán đám mây lưới điện thông
minh, tài nguyên năng lượng tái tạo phân tán, quản lý volt-var, định giá động,
sạc xe điện, thử nghiệm và chứng nhận, chương trình đáp ứng nhu cầu, chuyển đổi
ứng dụng năng lượng bán lẻ, trao đổi dữ liệu thời tiết hai chiều, phương pháp
tiếp cận khả năng tương tác toàn cầu và hội thảo giáo dục về cơ quan quản lý.
Các tiện ích đang tái tạo lại những lợi thế của việc kiểm soát giám sát và
thu thập dữ liệu (SCADA) và tự động hóa mọi thành phần trong ngành điện từ phát
điện đến truyền tải đến phân phối cho khách hàng.
Trên toàn thế giới, việc bãi bỏ quy định và tái cơ cấu đã tạo ra một cuộc cạnh
tranh lành mạnh và hiện đại hóa cơ sở hạ tầng cũ kỹ, và hầu hết các công ty tiện
ích đang áp dụng các khái niệm lưới điện thông minh một cách hết sức nhiệt tình.
Các khoản đầu tư lớn đang được thực hiện để triển khai cơ sở hạ tầng đo lường
tiên tiến (AMI) không chỉ cho khách hàng công nghiệp và thương mại, mà còn cho
khách hàng trong nước đồng thời cung cấp những lợi thế cụ thể cho các tiện ích.
Các tiện ích truyền dẫn đang cài đặt các hệ thống đo lường diện rộng với các đơn
vị đo phasor, bộ tập trung dữ liệu phasor và tích hợp dữ liệu liên kết với các hệ
thống SCADA hiện có để làm cho hệ thống truyền dẫn an toàn hơn và tránh mất điện.
Các nhà nghiên cứu và các phòng thí nghiệm nghiên cứu đã khởi xướng mạng
lưới điện thông minh bằng cách thiết kế và phát triển các công cụ và công nghệ
phân tích để triển khai lưới điện thông minh. Một nhóm các tổ chức học thuật đã
và đang làm việc để phát triển kiến trúc phần mềm cho lưới điện thông minh. Là
một Quỹ Khoa học Quốc gia Trung tâm Nghiên cứu Hợp tác Công nghiệp-Đại học, Trung
tâm Nghiên cứu Kỹ thuật Hệ thống Điện (PSERC) dựa trên các năng lực của trường
đại học để giải quyết một cách sáng tạo những thách thức đối mặt với

công nghiệp năng lượng điện. Mục đích cốt lõi của nó là trao quyền cho các bộ óc để
thiết kế hệ thống năng lượng điện trong tương lai. Dưới biểu ngữ của PSERC, nhiều trường
đại học Hoa Kỳ đang hợp tác làm việc để hướng tới:
• Tham gia vào tư duy tương lai về các kịch bản trong tương lai cho sự cố gắng của
công ty và những thách thức có thể nảy sinh từ chúng
• Tiến hành nghiên cứu các giải pháp sáng tạo cho những thách thức này bằng cách sử
dụng chuyên môn nghiên cứu đa ngành trong một môi trường làm việc đa trường độc
đáo
• Tạo điều kiện thuận lợi cho việc trao đổi ý tưởng và hợp tác giữa các cơ quan,
ngành công nghiệp và chính phủ về các vấn đề quan trọng của ngành
• Đào tạo thế hệ kỹ sư tiếp theo của ngành điện
PSERC cung cấp
• Tiếp cận hiệu quả với các nhà nghiên cứu đại học có kinh nghiệm trong một loạt các
lĩnh vực phát triển tương đối và có vị trí địa lý trên khắp Hoa Kỳ
• Nghiên cứu tiên tiến hàng đầu trong các dự án hiệu quả về chi phí do
các nhà lãnh đạo ngành và các chuyên gia đại học
• Giáo dục chất lượng cao của các kỹ sư điện tương lai
Chuyên môn đa ngành của các nhà nghiên cứu của PSERC bao gồm hệ thống điện, toán học ứng
dụng, hệ thống phức hợp, tính toán, điều khiển ory, điện tử công suất, nghiên cứu hoạt
động, hệ thống phi tuyến, kinh tế học, tổ chức công nghiệp và chính sách công. PSERC hợp
tác với các tổ chức tư nhân và nhà nước cung cấp các dịch vụ năng lượng tích hợp, các
dịch vụ phân phối và truyền giáo, lập kế hoạch hệ thống điện, kiểm soát và giám sát,
dịch vụ quản lý thị trường và phát triển chính sách công.
Các nhà sản xuất và cung cấp thiết bị hệ thống điện đã đóng góp vào quá trình di
chuyển lưới điện thông minh bằng cách tạo và phát triển các thiết bị và phần mềm mới để
triển khai.
Các công ty công nghệ cũng đã nhảy vào lĩnh vực lưới điện thông minh để sử dụng
chuyên môn của họ trong lĩnh vực công nghệ thông tin (CNTT) bằng cách phát triển các sản
phẩm liên quan đến công nghệ CNTT phù hợp với việc triển khai lưới điện thông minh, vì
lưới điện thông minh bao gồm sự kết hợp CNTT với công nghệ điện. Các sản phẩm và ứng
dụng mới đang được các công ty này phát triển đặc biệt để phù hợp với nhu cầu của ngành
công nghiệp ô tô điện.
7.5 Giải pháp lưới điện thông minh
Di chuyển sang lưới điện thông minh nâng cao hiệu suất hệ thống điện theo nhiều cách và
nền tảng chính của việc triển khai lưới điện thông minh là các giải pháp. Sự phát triển
hệ thống và thiết bị truyền thống vẫn tiếp tục, nhưng với

Các dịch vụ và ứng dụng được chia sẻ
Lực lượng lao động
và
Tài sản Đồng hồ thông minh
Yêu cầu Phân bổ Sự chuyển giao
và Kỹ thuật
Tối ưu hóa Tối ưu hóa Tối ưu hóa Tối ưu hóa
Comms Thiết kế
Tối ưu hóa
Khung khả năng tương tác
Hình 7.3 Khung tương tác lưới thông minh.
lưới điện thông minh mà ngành công nghiệp đã chuyển đổi sang các giải pháp. Giải
pháp là một tập hợp các thành phần công nghệ được tích hợp để tương tác thành công
nhằm giải quyết các nhu cầu kinh doanh của khách hàng sử dụng điện. Nói chung, sáu
giải pháp với các trường hợp kinh doanh mạnh nhất là
1. Tối ưu hóa nội dung

2. Tối ưu hóa nhu cầu
3. Đồng hồ đo và giao tiếp thông minh
4. Tối ưu hóa phân phối

5. Tối ưu hóa đường truyền
6. Lực lượng lao động và tối ưu hóa thiết kế kỹ thuật
Hình 7.3 cho ta một bức tranh rõ ràng hơn về các móng và các phần tiếp theo sẽ
trình bày rõ các chức năng của từng móng.
7.5.1 Tối ưu hóa nội dung

Tối ưu hóa tài sản bao gồm bảo trì thiết bị chủ động thông qua giám sát tình
trạng trang bị và tạo ra rất nhiều lợi thế cho ngành điện. Việc bảo trì tập trung
có thể được thực hiện trên thiết bị và việc tối ưu hóa tài sản chắc chắn sẽ giảm
thiểu sự cố và rủi ro hỏng hóc do tài sản được theo dõi và đánh giá liên tục. Điều
này dẫn đến việc sử dụng tài sản tốt hơn và một tiện ích có thể sử dụng nhiều công
suất hơn từ các thiết bị và thiết bị hiện có. Tiết kiệm đạt được do việc đầu tư
vào các thiết bị nhiều màu sắc bị trì hoãn. Chi tiết về khoản đầu tư bị trì hoãn
này được giải thích trong Phần 4.9.3.4. Tối ưu hóa tài sản cũng bao gồm việc sử
dụng các cảm biến và thiết bị thông minh như đã thảo luận trước đó và được trình
bày trong Hình 7.4.
7.5.2 Tối ưu hóa nhu cầu

Tối ưu hóa nhu cầu là một sự thay đổi mô hình lớn trong lịch sử phân phối điện do
sự tham gia của khách hàng. Đặc điểm chính của nhu cầu

Thông minh Giám sát và Quyết định
Cảm biến Chẩn đoán Động cơ
Hình.7.4 Tối ưu hóa tài sản.
DR Mgmt. Comms. Ở nhà
Phần mềm (DRMS) (ISP) Cho phép

Công nghệ
Hình 7.5 Tối ưu hóa nhu cầu.
tối ưu hóa là giảm mức tiêu thụ cao điểm của người tiêu dùng, do đó giảm tải cao điểm
và do đó tạo ra tại tiện ích. Điều này đạt được thông qua các hệ thống quản lý phân
phối, các công nghệ hỗ trợ trong nhà, chẳng hạn như đồng hồ thông minh và cơ sở hạ tầng
truyền thông liên quan, như trong Hình 7.5.
Ví dụ, Hoa Kỳ có công suất lắp đặt 1.000.000 MW, và nếu 20% công suất này chỉ được
sử dụng 5% thời gian, điều này về cơ bản có nghĩa là các nguồn công suất phát, truyền
tải và phân phối 200.000 MW trị giá 300 tỷ đô la được sử dụng chỉ trong 5% thời gian.
Có thể đáng giá khi xem những tài sản này có thể được sử dụng tốt hơn như thế nào nếu
chúng ta hiểu được đáp ứng nhu cầu bằng cách thu hút khách hàng. Điều này có thể đạt
được bằng cách khuyến khích khách hàng lựa chọn đáp ứng nhu cầu trong khi thực hiện cắt
phụ tải tự động từ trạm biến áp cùng với các biện pháp khuyến khích bổ sung.
Do đó, việc tối ưu hóa nhu cầu dẫn đến việc trì hoãn hoặc tránh đầu tư theo mùa;
do đó, việc sử dụng tốt hơn cơ sở hạ tầng hiện có sẽ đạt được. Nó cũng khuyến khích
trao quyền cho khách hàng, tăng sự hài lòng và lòng trung thành của khách hàng, đồng
thời cho phép khách hàng tiết kiệm tiền bằng cách giảm hóa đơn tiền điện.
7.5.3 Tối ưu hóa phân phối

Tối ưu hóa phân phối xoay quanh việc tự động hóa hệ thống distri bution, như đã thảo
luận trong Chương 6, liên quan đến việc tự động hóa, các trạm biến áp phân phối, trung
chuyển và khách hàng. Mặc dù chi phí

Người trung chuyển Trạm biến áp Nâng cao Phân bổ Liền kề

Tự động hóa Tự động hóa Phân bổ Ban quản lý Công nghệ
Các ứng dụng Hệ thống
Hình 7.6 Tối ưu hóa phân phối.
chuyên sâu, tự động hóa phân phối mang lại lợi thế bổ sung cho tiện ích vì nó
mở ra con đường triển khai lưới điện thông minh và tất cả các chức năng liên
quan.
Một tính năng quan trọng khác của tối ưu hóa phân phối là tích hợp có thể
gia hạn ở cấp trung chuyển và ở cấp khách hàng. Việc tăng cường tương tác này
tạo ra các lợi thế bổ sung như giảm nhu cầu cao điểm, đầu tư vốn trả chậm,
khách hàng hài lòng, v.v. Tuy nhiên, nó gây ra các vấn đề về tích hợp và vận
hành cho hệ thống phân phối, đầu ra không thể đoán trước của các nguồn tài
nguyên tái tạo, các vấn đề về lưu trữ và cuối cùng là sự phát triển cấu trúc.
Tối ưu hóa phân phối sẽ đảm bảo ít lãng phí năng lượng hơn, với tỷ suất lợi
nhuận cao hơn bằng cách giảm tổn thất trong hệ thống phân phối. Hình 7.6 cho
thấy các thành phần của giải pháp tối ưu hóa phân phối.
Tích hợp xe hybrid cắm điện là một khía cạnh khác của việc tối ưu hóa phân
phối. Với nhiều công ty sản xuất xe điện hơn, công ty phân phối bắt buộc phải
sử dụng đầy đủ các mối quan hệ và cơ sở hạ tầng sạc đầy đủ để đối phó với sự
tăng trưởng.
Do đó, tối ưu hóa phân phối cho phép tạo ra sạch hơn, xanh hơn, nghĩa là
giảm phát thải với hiệu quả và độ tin cậy được cải thiện.
7.5.4 Đồng hồ thông minh và thông tin liên lạc
Đồng hồ đo thông minh là bộ não của tự động hóa khách hàng và theo một cách
nào đó thúc đẩy việc tối ưu hóa nhu cầu. Đồng hồ thông minh với các đặc điểm
vui nhộn được xác định rõ ràng tại cơ sở của khách hàng cho phép cả khách hàng
và công ty tiện ích đều có thể thu được lợi ích của tự động hóa. Cơ sở hạ tầng
giao tiếp hai chiều để tương tác giữa đồng hồ thông minh với tiện ích là một cơ
sở hạ tầng, bởi vì cũng như trong các hệ thống phân phối, chúng phải được phát
triển từ đầu. Các công ty tiện ích đang đầu tư vào phân khúc này để những lợi
ích của lưới điện thông minh có thể được gặt hái một cách trọn vẹn. Kích hoạt
các công nghệ để kết nối mạng, hỗ trợ người tiêu dùng, tối ưu hóa nhu cầu và cải tiến

Mạng
Đo sáng giao tiếp Ban quản lý Dữ liệu lưới
Mạng Hệ thống Người quản lý
(NMS)
Hình 7.7 Công tơ thông minh và các giải pháp thông tin liên lạc.
hoạt động là một vài tính năng của đồng hồ thông minh và phân vùng tối ưu hóa thông
tin liên lạc. Hình 7.7 cung cấp kiến trúc giải pháp đo lường thông minh và cơ sở hạ
tầng truyền thông.
7.5.5 Tối ưu hóa đường truyền

Tối ưu hóa đường truyền liên quan đến việc bảo vệ và kiểm soát giám sát trên diện rộng,
đồng thời nó cải thiện độ tin cậy và hiệu quả của đường truyền.
Trước đó, ước tính trạng thái và các ứng dụng SCADA truyền liên quan khác phụ thuộc
vào trạng thái 2 giây và dữ liệu tương tự 10 giây mà hệ thống SCADA thu được. Với việc
triển khai các đơn vị đo phasor và bộ tập trung dữ liệu phasor, ước tính trạng thái và
các ứng dụng liên quan tạo ra dữ liệu đáng tin cậy hơn và nhanh hơn, đồng thời các nhà
khai thác được trang bị sẵn sàng để đối phó với các trường hợp bất thường. Việc triển
khai WAMS đạt được sự cải thiện đáng kể về độ tin cậy và hiệu quả của hệ thống.
Hình 7.8 cho thấy các thành phần của các giải pháp tối ưu hóa đường truyền.
Một tính năng thú vị khác của việc tối ưu hóa đường truyền là sự tương tác của
các nguồn năng lượng tái tạo lớn vào lưới điện, chẳng hạn như các trang trại gió và
trang trại năng lượng mặt trời. Điều này dẫn đến phát điện sạch hơn mặc dù nó mang lại
một số vấn đề và thách thức trong việc vận hành lưới điện, chủ yếu là do sự không chắc
chắn liên quan đến dự đoán năng lượng tái tạo. Tối ưu hóa đường truyền đã được đề cập
chi tiết trong Chương 5.
Trạm biến áp Lưới Liền kề

Ban quản lý Ban quản lý Công nghệ
Hình 7.8 Tối ưu hóa đường truyền.

T&D Lực lượng lao động và Comms

Di động
Cơ sở hạ tầng Trình tự công việc Cơ sở hạ tầng
Tin học
Ban quản lý Ban quản lý Ban quản lý
Hình 7.9 Tối ưu hóa lực lượng lao động và kỹ thuật.
7.5.6 Tối ưu hóa lực lượng lao động và kỹ thuật [4]
Một lực lượng lao động đang phát triển nhanh chóng đang định hình lại hồ sơ rủi ro
của các tổ chức quyền lực và tiện ích, đặt ra những thách thức đối với khả năng
kiểm soát và tuân thủ truyền thống của họ. Cần phải có một cách tiếp cận có hệ thống
hơn để nắm bắt và lưu giữ bí quyết cốt lõi cũng như những cách thức mới để truyền
tải kiến thức đó cho thế hệ trẻ. Ví dụ, khoảng 40% nhân viên hiện tại và 60% giám
đốc điều hành hiện tại đủ điều kiện nghỉ hưu sau 5 năm ở Hoa Kỳ. Các công nghệ hỗ
trợ lực lượng lao động như triển khai lực lượng lao động tự động và tự động hóa lực
lượng hiện trường đã dẫn đến việc tăng năng suất của lực lượng lao động và sự hài
lòng trong công việc. Như đã thảo luận trong Chương 6, nhiều tiện ích tham gia vào
việc cập nhật và tích hợp các chức năng trong phòng điều khiển phân phối như DMS,
OMS, GIS, AMI, v.v., để người điều phối và lực lượng lao động khác có được thông
tin tối đa và các công cụ hiệu quả cho sử dụng dữ liệu. Việc lưu trữ dữ liệu để
giúp các bộ phận khác nhau của công ty điện lực đã được thảo luận.
Tối ưu hóa kỹ thuật liên quan đến khả năng mô hình hóa và thiết kế hệ thống
được cải thiện, để thiết kế và mô hình hóa hệ thống hiệu quả về chi phí có thể được
thực hiện một cách dễ dàng. Người ta thấy rằng tối ưu hóa lực lượng lao động có thể
tiết kiệm tới 30% chi phí lao động trong một tiện ích tự động, có động cơ tốt. Hình
7.9 cho thấy lực lượng lao động và kiến trúc tối ưu hóa kỹ thuật.
7.5.7 Bản đồ đường lưới thông minh
Hình 7.10 cho thấy bản đồ đường lưới thông minh với tất cả sáu giải pháp được mô
tả, giúp hiểu rõ ràng về con đường phía trước.
7.6 Phân phối thông minh
Các chính sách của chính phủ bao gồm giảm phát thải ô nhiễm, thay đổi môi trường
và khuyến khích phát điện tái tạo đang cung cấp các tiện ích Elec tric đủ lý do để
tham gia vào việc cải tạo lớn

O Cái gì
Internet
Người quản lý tài nguyên năng lượng phân tán
Bảo vệ CHÚNG TÔI Thiết kế

Lịch sử
FDIR IVVC OFR DPA DR Người quản lý tài sản WAMS
Dịch vụ Công cụ
Ứng dụng
Xe buýt hoạt động- Cơ sở hạ tầng dịch vụ phần mềm

Doanh nghiệp
EMS Di động
DMS OMS GIS FFA Mobile Mô hình dữ liệu NMS MDMS
Giao tiếp thời gian thực
Sửa chữa lại

Comms
Người tiêu dùng

Cơ sở hạ tầng Internet
Sửa chữa lại Sửa chữa lại
Trạm biến áp Lưới thông minh
Comms Comms Cơ sở
Thông minh
Cổng vào
Trạm biến áp Bộ định tuyến
Ứng dụng điều khiển Thiết bị

Thông minh
Mét Gen &

Địa phương Sự bảo vệ Máy biến áp Đã có Reg
ANH
TA
Cửa hàng
HMI Rơ le M&D LTC, Caps
Cư trú, Thương mại

Truyền thông trạm biến áp có dây / không dây & Công nghiệp
Microgrid Thế hệ IED khác

Ban QLDA
Bộ điều khiển & Kho & I / O
Công tắc & Đã / Đã Tính thiết thực
Cầu dao Thiết bị Sở hữu

Giải pháp tối ưu hóa
Thông minh Thông minh Thông minh

Hệ thống đồng hồ thông minh Quá trình lây truyền
Bộ định tuyến Bộ định tuyến Bộ định tuyến

Phân bổ Cơ sở hạ tầng dịch vụ phần mềm
Reclosers Reg cũ Thế hệ

Yêu cầu Tài sản
& Công tắc & Mũ & Kho
Lực lượng lao động & thiết kế công ty
Hình 7.10 (Xem phần chèn màu.) Bản đồ đường lưới thông minh.
cơ sở hạ tầng phân phối. Các nhu cầu và yêu cầu của khách hàng cũng thay đổi nhanh hơn,
và tiện ích phải cung cấp các loại solu tions sáng tạo với nguồn điện chất lượng cho
khách hàng, cả trong công nghiệp và trong nước.
Hệ thống phân phối cần được thiết kế lại cho các nguồn năng lượng được phân phối ở mức
cao, tạo ra một hệ thống thông minh hơn và linh hoạt hơn để cải thiện độ tin cậy, khả
năng thâm nhập cao của các nguồn tái tạo, đảo động, kiểm soát phân tán và tăng hiệu
suất phát điện thông qua việc sử dụng nhiệt thải. Các phần sau sẽ trình bày chi tiết
các khối xây dựng hệ thống phân phối thông minh. Có thể lưu ý rằng hệ thống phân phối
thông minh trở thành hiện thực khi các hệ thống được tự động hóa và sẵn sàng hoạt động
thông minh.
7.6.1 Quản lý phía cầu và đáp ứng nhu cầu [3,5]

Cân bằng cung cầu năng lượng điện là cơ sở để hệ thống điện vận hành ổn định. Hệ thống
hệ thống truyền tải và phân phối thế hệ lớn, số lượng lớn hoạt động đồng bộ để đạt được
sự cân bằng này mọi lúc, nhưng việc lưu trữ năng lượng số lượng lớn vẫn là một thách
thức. Tuy nhiên, việc bao gồm khách hàng - nhu cầu của hệ thống phân phối - đang thu
hút rất nhiều sự chú ý vì điều này có thể giúp công ty hợp lý hóa các hoạt động với một
loạt các

thuận lợi. Quản lý phía cầu nỗ lực cải thiện hiệu quả sử dụng năng lượng ở phía
khách hàng của việc phân phối điện.
Quản lý theo nhu cầu là một giải pháp trang bị hệ thống điện để đáp ứng nhu cầu
ngày càng tăng về điện trên toàn cầu, nơi mà các hệ thống truyền tải và phát điện
truyền thống không thể đáp ứng được các yêu cầu phụ tải. Quản lý thông minh theo phía
cầu được thực hiện nhờ sự phát triển của các phương tiện giao tiếp hai chiều giữa
tiện ích phân phối và khách hàng, do đó tạo điều kiện thuận lợi cho sự tham gia của
khách hàng. DSM thông minh giúp các tiện ích mở rộng các giới hạn của việc tạo,
truyền tải và phân phối, để đáp ứng nhu cầu của khách hàng, bằng cách quản lý tải
trên hệ thống. Việc tạo phân tán là một lợi thế bổ sung ở đây, vì việc tạo cục bộ để
cung cấp tải là một cách làm thông mạch hệ thống truyền tải và hệ thống phân phối sơ
cấp.
Hình 7.11 cho thấy các kịch bản quản lý tải được sử dụng trong các khung thời
gian khác nhau và các tác động đến chất lượng quá trình ở cuối khách hàng.
Cho đến gần đây, toàn bộ hoạt động là “hướng tiện ích”; tuy nhiên, trong quan điểm của
lưới điện thông minh, sự thay đổi đang hướng tới “khách hàng được định hướng”.
Do đó, quản lý từ phía nhu cầu có thể được chia thành bốn loại tùy thuộc vào
thời gian và tác động của các biện pháp được sử dụng để giảm tải, như được cho trong
Hình 7.11:
• Hiệu quả năng lượng (EE)

• Thời gian sử dụng (TOU)
• Đáp ứng nhu cầu (DR)

• Dự trữ kéo sợi (SR)
Ảnh hưởng đến

Quá trình
tạm thời và Phẩm chất
giảm SR
Vật lý
DR
SR- Dự trữ quay
DR- Tài nguyên phân tán
Thị trường DR
TOU- Thời gian sử dụng
Tối ưu hóa
CŨNG VẬY
Lịch trình
Năng lượng
Tối ưu hóa E ciency Thời gian
Dài hạn Ngày Giây
Hình 7.11 Các khung thời gian quản lý phía cầu [5].

7.6.1.1 Hiệu quả năng lượng (EE)

Cách tốt nhất để hạn chế tiêu thụ điện là làm cho các thiết bị của khách hàng cuối hiệu
quả hơn để tối ưu hóa việc sử dụng năng lượng. Các chính phủ trên toàn thế giới đang
nỗ lực hướng tới luật pháp để giúp khách hàng mua các thiết bị tiết kiệm năng lượng như
tủ lạnh, đèn chiếu sáng và thiết bị công nghiệp hiệu quả. Tuy nhiên, điều này đòi hỏi
khách hàng phải mua các thiết bị hiệu quả hơn hoặc thay thế các thiết bị cũ và đầu tư
vào các thiết bị tốt hơn.
Tất cả các kỹ thuật khác được thảo luận chỉ thay đổi tải cao nhất, nhưng không làm giảm
việc sử dụng năng lượng.
7.6.1.2 Thời gian sử dụng (TOU)

Ở đây, biểu giá điện khác nhau trong các khoảng thời gian khác nhau trong ngày khi tiện
ích dự kiến tải cao điểm. Thông thường, giờ sáng và giờ tối đối với khách hàng trong
nước là thời điểm sử dụng điện cao điểm. Tuy nhiên, nếu giá cao hơn trong những giờ
này, khách hàng có thể giảm tiêu dùng bằng cách chuyển một số hoạt động như bơm nước,
giặt quần áo, v.v. sang giờ thấp điểm. Mục 7.6.1.4 đã chứng minh thực tế rằng ở hầu hết
các quốc gia, 15% đến 20% nhu cầu cao nhất tồn tại trong 0,5% đến 5% thời gian trong
một ngày. Điều này đưa ra một kịch bản hoàn hảo cho các tiện ích để khuyến khích khách
hàng giảm tải cao điểm và thanh toán hóa đơn thấp hơn. Điều này đã được thực hiện thành
công ở nhiều quốc gia trên toàn cầu, và các công ty tiện ích đã trì hoãn việc đầu tư
bổ sung các cơ sở phát điện và truyền tải để phục vụ tải cao điểm tại các thời điểm cụ
thể. Ở đây, tiện ích không có quyền kiểm soát trực tiếp theo yêu cầu, và những khách
hàng có lương tâm sẽ cố gắng giảm tải để họ được giảm hóa đơn tiền điện.
7.6.1.3 Đáp ứng nhu cầu (DR)

Đáp ứng nhu cầu cho phép khách hàng tự do hơn trong việc lựa chọn tải trọng mà họ muốn
giảm và mức độ họ muốn giảm để nhận được ưu đãi. Một cách để đạt được mức giảm tải là
bằng cách có một bộ điều khiển trong đó việc giảm tải được xác định trước bằng lập
trình ngẫu nhiên của tiện ích và các tải không phải của khách hàng (do khách hàng xác
định trước, như máy điều hòa không khí, thiết bị sưởi, v.v.) được tắt cho các dura
tions ngắn bởi tiện ích để giảm tải tổng thể tại trạm biến áp. Điều này cũng có thể
phát huy tác dụng trong một tình huống khẩn cấp như bảo trì hoặc ngừng hoạt động của
thiết bị.
Đáp ứng nhu cầu có thể là một vấn đề thị trường, trong đó giá thị trường quyết
định cơ chế đáp ứng nhu cầu hoặc có thể là một phản ứng vật lý liên quan đến quản lý
lưới điện và kiểm soát khẩn cấp. Để vận hành lưới điện tối ưu, thường áp dụng kết hợp
tốt giữa đáp ứng nhu cầu thị trường và đáp ứng nhu cầu vật chất.

Trong hệ thống phân phối, dự trữ kéo sợi (SR) là đầu còn lại của phổ quản lý phía cầu. Phụ
tải có thể đóng vai trò là dự trữ kéo sợi ảo (âm) khi chúng tương quan mức tiêu thụ điện năng
với trạng thái của lưới điện; khi tần số giảm xuống, công suất tiêu thụ của tải giảm. Điều này
có thể xảy ra theo cách tự chủ trong điều khiển chính và theo cách phối hợp trong điều khiển
thứ cấp.
Một cách khác để phân loại đáp ứng nhu cầu là dựa trên khuyến khích
DR và tỷ giá dựa trên thời gian DR:
DR dựa trên khuyến khích
• Kiểm soát tải trực tiếp (DLC): tiện ích hoặc nhà điều hành lưới điện có quyền truy cập miễn phí
quy trình của khách hàng
• Mức giá gián đoạn hoặc có sẵn: khách hàng có lợi thế đặc biệt
những khu vực có nhà kho hạn chế
• Các chương trình đáp ứng nhu cầu khẩn cấp: phản ứng tự nguyện đối với các tín hiệu
khẩn cấp
• Các chương trình thị trường công suất: khách hàng đảm bảo giảm mức sử dụng khi có nhu
cầu về điện lưới
• Các chương trình đấu thầu theo yêu cầu: khách hàng có thể đặt giá thầu để cắt giảm tại
giá hấp dẫn

Tỷ giá dựa trên thời gian DR
• Giá thời gian sử dụng: áp dụng biểu giá tĩnh
• Định giá cao điểm quan trọng: một biến thể ít được xác định trước của TOU
• Định giá theo thời gian thực (RTP): giá thị trường bán buôn được áp dụng cho
khách hàng cuối cùng
7.6.1.4 Tải đỉnh trên hệ thống: Nghiên cứu điển hình
Trong một hệ thống tiện ích điển hình với công suất lắp đặt hoặc phụ tải đỉnh là 19.140 MW, phụ
tải đỉnh vượt quá 16.000 MW chỉ trong 5% thời gian, và do đó 3140 MW trên hệ thống chỉ trong 5%
thời gian, như trong Hình 7.12 (Quyền lực thống trị, Virginia). Trong số này, nhu cầu cao điểm
có thể được phân phối lại trên đường cong phụ tải bằng các phương tiện thích hợp, với sự tham
gia của khách hàng, và giảm tải một cách hiệu quả 16,5% (3140 MW).
Nhận định trên về thời lượng tải cao điểm là đúng ở hầu hết các quốc gia. Như đã đề cập
trước đó, ở Hoa Kỳ chỉ cần 20% tải trong 5% thời gian, trong khi ở Úc và Ai Cập, 15% tải là cần
thiết trong ít hơn 1% thời gian. Ở Ả Rập Xê Út, 15% lượng tải xảy ra không quá 0,5% thời gian.
Dữ liệu trên cung cấp thông tin chi tiết tuyệt vời về các cơ hội giảm vốn đầu tư thông qua tối
ưu hóa nhu cầu và sự tham gia của khách hàng. Việc loại bỏ phụ tải cao điểm sẽ giải phóng nguồn
điện bổ sung cho các phụ tải mới sắp xuất hiện và giảm đầu tư để bổ sung công suất phát điện
(FERC).

100%
90%
80%
70%
60%
50%
40%
30%
20%
10%
0
2.000 4.000 6.000 8.000 10.000 12.000 14.000 16.000 18.000 20.000
Tải (MW)
Hình 7.12 Hình minh họa tải so với phần thời gian cho Dominion Power,
Richmond, Virginia.
Đây chỉ là một ví dụ về đáp ứng nhu cầu tiềm năng to lớn sẽ cung cấp nếu được triển
khai và thực hiện đúng cách.
7.6.2 Tài nguyên năng lượng phân tán và lưu trữ năng lượng [4,6,7,8]
Trong kịch bản lưới điện thông minh, sự thông minh đòi hỏi các nguồn điện thường không
được kết nối với hệ thống truyền tải số lượng lớn nhưng ở gần tải trong hệ thống phân
phối. Các nguồn nhỏ hơn như vậy được đặt và kết nối với nhau ở khách hàng địa phương hoặc
cấp phân phối được đặt tên là tài nguyên năng lượng phân tán (DERs). Thông thường, xếp
hạng đơn vị DER riêng lẻ dưới 10 MVA và bao gồm cả nhiên liệu hóa thạch và công nghệ lưu
trữ năng lượng và thế hệ tái tạo.
DER mang lại nhiều lợi thế cho tiện ích, vì chúng cung cấp năng lượng ở cấp địa
phương và giảm thiểu công suất phát điện trung tâm, một số trong số đó được liệt kê dưới
đây:
1. Giảm tải hệ thống truyền tải và phân phối tải; Khả năng truyền tải và phân phối
được hoãn lại, do đó tiết kiệm tiền và giảm tắc nghẽn
2. Công suất phát điện trung tâm bị trì hoãn, do đó ít đầu tư hơn cho các tiện ích
3. Tránh thất thoát T & D, do đó tiết kiệm năng lượng
4. Chất lượng điện năng được cải thiện do nguồn cung cấp điện tại chỗ
5. Kiểm soát điện áp và var tốt hơn
6. Giảm lượng khí thải và môi trường xanh hơn

Tuy nhiên, việc tích hợp DER vào hệ thống phân phối dẫn đến vô số vấn đề, vì khái niệm
này hình dung dòng điện hai chiều và hệ thống phân phối bình thường không được thiết kế
phù hợp. Hoạt động của hệ thống phân phối sẽ trở nên phức tạp, việc thiết kế hệ thống bảo
vệ sẽ khó khăn hơn và các chiến lược kiểm soát sẽ phức tạp.
DER bao gồm phát điện phân tán, phát điện cục bộ, cũng như các thiết bị lưu trữ để
lưu trữ năng lượng điện.
7.6.2.1 Tạo phân tán (DG)

CIGRE WG 37-23 [2003] định nghĩa thiết bị DG là một tổ máy phát điện không được quy hoạch
tập trung, không được điều động tập trung, thường được kết nối với mạng phân phối và nhỏ
hơn 50 đến 100 MW. Tiêu chuẩn IEEE 1547 [2003] định nghĩa DG là sản xuất điện từ các cơ
sở có quy mô thường là 10 MW hoặc nhỏ hơn, để cho phép kết nối với nhau tại gần như bất
kỳ điểm nào trong hệ thống điện.
Do đó, DG bao gồm nhiều loại đơn vị phát điện nhỏ khác nhau, từ mảng năng lượng mặt
trời, thủy điện nhỏ, tuabin gió, năng lượng địa nhiệt, tuabin vi mô, pin nhiên liệu, động
cơ diesel, năng lượng thủy triều và năng lượng sóng. Các DG hiện nay là một phần không
thể thiếu của hầu hết các hệ thống phân phối trên toàn thế giới và được sở hữu và vận
hành bởi các công ty tiện ích cũng như cus tomers.
7.6.2.2 Lưu trữ năng lượng [9,10,11]

Lưu trữ năng lượng có thể được định nghĩa là sự chuyển đổi năng lượng điện từ mạng lưới
điện thành một dạng mà nó có thể được lưu trữ cho đến khi chuyển đổi trở lại thành năng
lượng điện.
Năng lượng điện có đặc điểm đặc biệt là công suất tạo ra phải phù hợp với nhu cầu
phụ tải và điều đó làm cho nó trở thành một hệ thống rất năng động. Ngoài ra, các trung
tâm phụ tải thường được đặt ở khoảng cách xa so với các tổ máy phát điện số lượng lớn.
Điều này đòi hỏi các hệ thống truyền tải lớn, và việc mất đường dây dẫn đến tình trạng
thiếu điện trầm trọng. Việc tắc nghẽn một vài đường dây điện cũng được gây ra trong giờ
cao điểm phụ tải. Nói chung phụ tải cao điểm được đáp ứng bằng cách vận hành các đơn vị
phát điện tốn kém như nhà máy điện dầu khí; tuy nhiên, tồn tại một tiềm năng rất lớn nếu
năng lượng điện do các nhà máy phụ tải cơ bản tạo ra trong giờ thấp điểm (đặc biệt là ban
đêm) có thể được lưu trữ ở một số dạng và được sử dụng để đáp ứng tải cao điểm ở giai
đoạn sau.
Việc sử dụng rộng rãi các nguồn năng lượng tái tạo như năng lượng mặt trời và năng
lượng gió cũng đưa việc lưu trữ năng lượng lên hàng đầu, vì những nguồn này vốn có bản
chất không liên tục, và một cơ sở lưu trữ năng lượng có thể nâng cao tiềm năng của những
nguồn này.
Để duy trì điện áp và tần số của nguồn cung cấp trong giới hạn cho phép, việc lưu
trữ năng lượng có thể đóng một vai trò quan trọng tại các trạm biến áp. Việc lưu trữ năng
lượng này có thể hoạt động như một nguồn năng lượng trong hệ thống phân phối và có thể giúp

giảm thiểu một số vấn đề như cung cấp phụ tải cao điểm, cải thiện chất
lượng điện năng, cải thiện độ ổn định, làm mịn điện, điều chỉnh điện áp và
các vấn đề liên quan.
Trong hệ thống quản lý năng lượng gia đình, lưu trữ năng lượng đóng một vai trò
quan trọng trong việc giải quyết các vấn đề về chất lượng điện, sự cố lưới điện và
tích hợp phương tiện hybrid cắm điện. Việc lưu trữ năng lượng có thể được sử dụng một
cách hiệu quả để giúp các tiện ích và người tiêu dùng giải quyết các vấn đề cố hữu
trong việc cung cấp nguồn điện chất lượng không bị gián đoạn.
Hình 7.13 cung cấp một cái nhìn toàn diện về tuổi stor năng lượng điện
ở các giai đoạn khác nhau trong hệ thống phân phối và ảnh hưởng liên quan
đến hệ thống phân phối.
Bây giờ chúng ta thảo luận về việc phân loại lưu trữ năng lượng điện.
Hệ thống lưu trữ năng lượng điện có thể được phân loại theo dạng năng lượng
được sử dụng. Các dạng lưu trữ năng lượng cơ, điện, nhiệt, hóa học và điện
hóa học có sẵn:
1. Cơ khí
một. Hệ thống lưu trữ có bơm

b. Khí nén
c. Lưu trữ bánh đà
2. Điện
một. Tụ điện hai lớp

b. Cuộn dây từ tính siêu dẫn
3. Nhiệt
một. Lưu trữ nhiệt hợp lý

4. Hóa chất
một. Hydro (pin nhiên liệu, máy điện phân, v.v.)

5. Điện hóa
một. Pin phụ (axit-chì, Ni Cd, NiMh / Li, NaS)

b. Dòng pin (dòng oxy hóa khử / dòng hybrid)
Trong Hình 7.14 ([11], Viện Fraunhofer về Hệ thống Năng lượng Mặt trời,
Frankfurt, Đức, so sánh hàm lượng năng lượng, công suất định mức và thời gian
ngắt sạc của các thiết bị lưu trữ khác nhau, cho thấy rõ ràng về tình trạng
sử dụng của từng thiết bị đối với giảm thiểu các vấn đề khác nhau mà một tiện
ích phải đối mặt như đã thảo luận trước đó.
Hệ thống lưu trữ hydro và hydro được bơm có thời gian xả lớn trong vài
giờ có thể được xây dựng để có công suất tối đa vài mega watt, trong khi
các hệ thống lưu trữ điện như xoắn điện dung hai lớp và cuộn dây từ siêu
dẫn được thực hiện cho thời gian xả nhanh của một vài giây và dung lượng
thấp hơn. Các hạn chế về năng lực chủ yếu là do các lý do kinh tế, vì các
hệ thống có tính mô-đun và có thể được mở rộng khi công nghệ trở nên rẻ hơn.

Giảm CO2 Độc lập với nhiên liệu hóa thạch
“Nhiều năng lượng tái tạo hơn,

Ít nhiên liệu hóa thạch hơn ”
Khu vực lưới bật O - Vùng lưới
Tái tạo thế hệ EV chạy bằng điện

Từ người cho thuê không phải hóa thạch
Nguồn năng lượng
Lưu trữ năng lượng điện
Biến động công suất Không phụ thuộc

Di sùng duy trì Di sùng để đáp ứng quyền lực
Sản lượng điện yêu cầu
Lưu trữ năng lượng điện Lưu trữ năng lượng điện
Ổn định gió và PV Tăng bản thân
Đầu ra ở lưới điện hạ Tiêu thụ phân tán

thế, trung áp và cao thế Năng lượng PV trong các hộ gia
đình để giải phóng lưới điện hạ thế
Chuyển dịch thời gian của

Hoạt động tải một phần của
gió và năng lượng PV
việc tạo ra công suất bình
trong lưới điện hạ áp và trung áp
thường (hoạt động không hiệu quả)
Cài đặt RE quá mức
Để đủ an toàn
Công suất phát
Tăng cường truyền tải
Cơ sở vật chất để bao phủ diện
tích rộng hơn để sử dụng các trang
trại gió làm dịu hoạt động
Hình.7.13 Sơ đồ dòng lưu trữ năng lượng [11].
Việc triển khai lưu trữ năng lượng điện hiện nay trên toàn thế giới cũng
cho thấy một nghiên cứu thú vị. Hơn 99% năng lượng điện được lưu trữ là thủy
điện với công suất lắp đặt là 127.000 MW trên toàn thế giới. Khí nén khoảng 440
MW, pin lưu huỳnh natri khoảng 316 MW, bánh xe ruồi khoảng 25 MW, với công suất
cho lithium

1 giây 1 phút 1 giờ 1 ngày

1 GW
1
tháng
PHS
100 MW
CAES H2
10 MW
SNG
1 MW
DLC S
Chúng
tôi
là
FES
ion
Li-
TRONG
BÊN
&
100 KW NaNiCl BEV- Xe điện chạy bằng pin
(NIHM và Li-ion)
CAES- Khí nén ES
DLC- Tụ điện hai lớp
FES- Lưu trữ năng lượng bánh đà
BEV RBF Lưu trữ hydro H2
Pin axit chì LA
10 KW LI-ion- Pin Li-ion
Pin lưu huỳnh Nas– Natri
PHS- Lưu trữ thủy điện có bơm
Pin dòng oxy hóa khử RFB
SMES- Từ tính siêu dẫn ES
CÁC
SNG- Khí thiên nhiên tổng hợp.
1 KW
0,1 kWh 1 kWh 10 kWh 100 kWh 1 MWh 10 MWh 100 MWh 1 GWh 10 GWh 100 GWh
Năng lượng
Hình 7.14 Năng lượng đầu ra, công suất và thời gian giải phóng của các thiết bị lưu trữ
năng lượng [11].
pin ion (70 MW), axit chì (35 MW), niken cadmium (27 MW) và dòng oxy hóa khử (3 MW).
Như vậy việc tích trữ năng lượng đưa ra một phương án cho hệ thống điện cổng miti
nhiều vấn đề do hệ thống động lực tạo ra nhằm duy trì cân bằng phát tải và đảm bảo chất
lượng điện năng.
7.6.3 Cơ sở hạ tầng đo sáng nâng cao (AMI) [12,13,16]

Khái niệm lưới điện thông minh xoay quanh việc thúc đẩy và bao gồm các công cụ hỗ trợ
trong việc quản lý lưới điện theo nhiều cách khác nhau. Sự giao tiếp hai chiều giữa
tiện ích và khách hàng, được coi là sự thay đổi mô hình trong cách khách hàng tương tác
với tiện ích, đạt được nhờ việc triển khai AMI.
Hệ thống AMI đo lường, thu thập và phân tích việc sử dụng năng lượng, từ các thiết
bị tiên tiến như đồng hồ đo điện, đồng hồ đo khí và đồng hồ nước thông qua các phương
tiện truyền thông khác nhau. Tuy nhiên, đối với dịch vụ cấp điện, mạng AMI cung cấp
liên kết giao tiếp giữa khách hàng và

Hiện đại
khách hàng
Lưới
Vôn Tín hiệu giá
Tầm nhìn tương lai…... Đo đạc Gửi đến
khách hàng khách hàng
• Tạo động lực và bao gồm khách hàng
CÁI MÀ
• Chứa đựng tất cả các thế hệ và Mất điện
Thiết kế tỷ lệ mới
Phát hiện
Tùy chọn lưu trữ
• Cung cấp chất lượng điện năng cho thứ 21 Hàng giờ Kiểm soát tải
Nhu cầu thế kỷ Đồng hồ đo từ xa
• Chống lại các cuộc tấn công Đồng hồ đo từ xa
Đọc
Tự chữa bệnh Lập trình
• Tối ưu hóa tài sản và hoạt động
e ngoan
Hình 7.15 Tầm nhìn của lưới điện hiện đại với AMI.
tiện ích và cung cấp các phép đo và khả năng quan sát của hệ thống. Do đó, AMI
không phải là một công nghệ đơn lẻ, mà là sự tích hợp của nhiều kỹ thuật viên
cung cấp kết nối thông minh giữa người tiêu dùng và các nhà khai thác hệ thống.
AMI cung cấp cho người tiêu dùng thông tin họ cần để đưa ra các quyết định
thông minh, khả năng thực hiện các quyết định đó và nhiều lựa chọn dẫn đến
những lợi ích đáng kể mà họ hiện không được hưởng.
Thông qua việc tích hợp nhiều công nghệ như đồng hồ đo thông minh, mạng
khu vực gia đình (HAN), truyền thông tích hợp, ứng dụng quản lý dữ liệu và
giao diện phần mềm được tiêu chuẩn hóa với các hoạt động tiện ích và quy trình
quản lý tài sản hiện có, AMI cung cấp một liên kết thiết yếu giữa lưới điện,
người tiêu dùng và tải, tạo và tài nguyên lưu trữ của chúng. Một liên kết như
vậy là một yêu cầu cơ bản của một lưới mod ern. Hình 7.15 mô tả tầm nhìn của
lưới điện hiện đại và AMI là bước đầu tiên hướng tới hiện đại hóa lưới điện.
7.6.3.1 Các thành phần của AMI

AMI bao gồm các thành phần đã được tích hợp để hoạt động như một nền tảng duy
nhất để cung cấp đầu vào cho các hệ thống tự động hóa khác như tự động hóa phân
phối, quản lý ngừng hoạt động và dịch vụ khách hàng. Hình 7.16 cho thấy cấu
trúc AMI, luồng dữ liệu và giao diện.

Internet
ANH TA
SM
R
R
Nội bộ doanh nghiệp

ANH TA
Không dây,
SM
R
Vi mạch
Tế bào,
R Bức tường lửa
Internet
Hệ thống phụ trợ
R
ANH TA SM- Đồng hồ thông minh
SM IC- Bộ thu thập thông minh Hệ thống Headend

HAN- Mạng khu vực nhà
Bộ định tuyến R
Hình 7.16 Cấu trúc AMI và luồng dữ liệu.
7.6.3.1.1 Công tơ thông minh. Đồng hồ thông minh là thiết bị có thể lập trình
thực hiện nhiều chức năng khác nhau so với đồng hồ đo điện cơ truyền thống cung cấp
tổng mức tiêu thụ năng lượng mỗi tháng cho mỗi khách hàng. Đồng hồ đo kỹ thuật số mới
với tín hiệu giao tiếp hai chiều giữa đồng hồ đo và hệ thống từ xa có khả năng thực
hiện một số lượng lớn các chức năng như sau:
• Cung cấp thông tin thời gian thực về việc sử dụng điện của người sử dụng
• Truyền thông số đọc của đồng hồ đến một trạm từ xa
• Cung cấp đánh giá chất lượng điện năng bằng cách lưu trữ thông tin dạng sóng
• Chấp nhận các lệnh từ điều khiển từ xa để tắt các thiết bị cụ thể trong gia đình
• Cung cấp thông tin thuế quan linh hoạt cho người tiêu dùng
• Cung cấp các kết nối đầu ra kỹ thuật số để giao tiếp các thiết bị để điều khiển
từ xa
• Thực hiện các thao tác tắt / bật từ xa

• Thông báo mất điện
• Cung cấp khả năng phát hiện giả mạo và trộm cắp năng lượng
• Giao tiếp với các thiết bị thông minh khác trong nhà (hệ thống tự động hóa gia
đình)
7.6.3.1.2 Bộ thu thông minh (IC) Bộ thu thông minh thiết lập kết nối an toàn
với một nhóm đồng hồ thông minh cụ thể và báo cáo việc sử dụng năng lượng theo định kỳ
cho ứng dụng đầu cuối tại tiện ích. Các IC được ghép nối an toàn với ứng dụng đầu cuối
ở cấp cục bộ. Các lệnh điều khiển và thông tin khác nhận được từ đầu cuối

ứng dụng được chuyển tiếp bởi các IC tới các đồng hồ thông minh tại cơ sở của khách hàng.
Do đó, giao tiếp hai chiều như dự kiến của lưới điện thông minh được thiết lập giữa khách
hàng và tiện ích.
7.6.3.1.3 Đầu cuối AMI Đầu cuối AMI thăm dò nhóm công tơ thông qua bộ thu thập thông
minh theo khoảng thời gian được xác định trước để thu thập các kết quả đọc năng lượng và gửi
thông tin đến hệ thống quản lý dữ liệu công tơ (MDMS). Hệ thống đầu cuối AMI khởi tạo các
lệnh cho khách hàng nói chung và các thiết bị cụ thể ở từng cơ sở của khách hàng để tạo điều
kiện thuận lợi cho cơ chế đáp ứng nhu cầu. Hệ thống đầu cuối AMI hoạt động như một trạm chỉ
huy trung tâm để thực hiện các hoạt động điều khiển ngoài việc thăm dò các chỉ số của đồng
hồ.
7.6.3.1.3 Hệ thống quản lý dữ liệu công tơ (MDMS) MDMS đặt ở cấp độ tiện ích phân
phối lưu trữ dữ liệu công tơ và thực hiện một số chức năng với dữ liệu thu thập được. MDMS
xác nhận dữ liệu, phân tích dữ liệu và thực hiện các chỉnh sửa cần thiết để chuyển đổi thành
định dạng hóa đơn. Các hóa đơn sau đó được chia sẻ với hệ thống thông tin khách hàng (CIS)
và các nhà cung cấp dịch vụ khác.
7.6.3.1.4 Cơ sở hạ tầng truyền thông Đây là một thành phần chính.
Toàn bộ khái niệm về AMI phụ thuộc nhiều vào khả năng giao tiếp sẵn có, và điều này đặt ra
thách thức lớn nhất đối với việc đề cập đến đồng hồ thông minh. Giao tiếp xảy ra giữa đồng
hồ thông minh và bộ thu thông minh (kết nối dặm cuối) và giữa bộ thu thông minh và đầu cuối
đặt tại trạm biến áp hoặc bộ điều khiển cục bộ. Đảm bảo thông tin liên lạc rẻ hơn, an toàn
mà không bị xâm nhập là một yếu tố cần thiết trong quá trình thực hiện. Bảng 7.2 cung cấp sự
so sánh giữa việc đọc công tơ tự động (AMR) và cơ sở hạ tầng đo lường tiên tiến (AMI).
7.6.3.2 Tích hợp AMI với DA, DMS và OMS [15]

Nhiều lợi ích của tự động hóa phân phối (DA) - khả năng hiển thị, phát hiện lỗi và cách ly,
hiệu quả năng lượng và quản lý tài sản - đang tạo ra “làn sóng thứ hai” về đầu tư và tích
hợp lưới điện thông minh, sau khi AMI được áp dụng rộng rãi. Hiện tại, trên thực tế, trường
hợp kinh doanh cho DA tốt hơn bất kỳ hệ thống đơn lẻ nào khác trong các bước hiện đại hóa
lưới điện theo từng giai đoạn.
Trong các bước theo từng giai đoạn đó, AMI thường xuất hiện trước, sau đó là DA.
Trên thực tế, DA dựa vào các cảm biến cuối dòng của AMI, hay còn gọi là máy đo khoảng cách
hoặc “thông minh”, để kích hoạt các lợi ích của nó. Điểm vướng mắc trong bức tranh này nằm
ở thực tế là hệ thống AMI cơ bản phải phù hợp với chức năng DA.
Các tiện ích đã áp dụng AMI như một mục đích tự thân, mà không có một bản đồ công nghệ
được xem xét kỹ lưỡng, có thể ngạc nhiên một cách thô bạo khi biết rằng các lựa chọn AMI của
họ trong một vài năm trở lại đây không được thực hiện với các tích hợp trong tương lai trong

Bảng 7.2 AMR so với AMI
Đồng hồ tự động Cơ sở hạ tầng đo sáng

đọc (AMR) nâng cao (AMI)
Mét • Điện tử • Điện tử với LAN, HAN,
tải hồ sơ và ngắt kết nối

Thu thập dữ liệu • Hàng tháng • Từ xa bằng mạng LAN
giao tiếp, thường xuyên hơn
Ghi dữ liệu • kWh tích lũy • Nửa giờ sao cho năng động
giá có thể được áp dụng
Việc kinh doanh
• Thanh toán dựa trên mức • Tùy chọn thanh toán của khách hàng
những cơ hội tiêu thụ hàng tháng • Tùy chọn định giá
• Hoạt động tiện ích
• Đáp ứng nhu cầu
• Phản hồi khẩn cấp
Các quy trình • Thanh toán • Thanh toán
kinh doanh chính • Thông tin khách hàng • Hệ thống thông tin khách hàng
hệ thống • Hiển thị dữ liệu khách hàng
• Quản lý sự cố
• Đáp ứng nhu cầu khẩn cấp
Của khách hàng • Không có • Các chương trình đáp ứng nhu cầu
sự tham gia • Màn hình trong nhà, chi phí và
ý thức môi trường
Các thiết bị • Không có • Bộ điều nhiệt / máy nén thông minh

bổ sung • Lượng khách hàng được kiểm soát bởi tiện ích
Cúp điện • Cuộc gọi điện thoại của khách hàng

• Tự động phát hiện
• Xác minh việc khôi phục tại
cấp nhà cá nhân
tâm trí. Chúng tôi cần một tiêu chuẩn ngành trình bày chi tiết kiến trúc của cơ sở hạ
tầng truyền thông trong đồng hồ đo để nó có thể gửi “nhịp thở cuối cùng” tới hệ thống
quản lý cúp điện (OMS), dữ liệu điện áp tới hệ thống quản lý phân phối (DMS) và phục
vụ các chức năng khác cho hệ thống ngoài AMI. Nhưng bởi vì không có tiêu chuẩn công
nghiệp như vậy đối với các hệ thống AMI, nỗ lực vẫn còn rất nhiều trong một tình huống
báo trước .
Một số hệ thống AMI chỉ đơn giản là không cho phép tích hợp DA và có thể yêu cầu
thay thế hoặc công việc tốn kém, tốn kém, không hiệu quả xung quanh. Đối với các tiện
ích chưa bắt tay vào triển khai AMI, việc hướng tới tích hợp hệ thống trong tương lai
có thể tránh được những nỗ lực trùng lặp và những sai lầm tốn kém. Trên thực tế, việc
tích hợp DA thành công với AMI sẽ mở ra giá trị trong cả hai hệ thống. Ngoài ra, việc
tạo ra một lộ trình khoa học công nghệ và áp dụng những công nghệ này và các công nghệ
khác sẽ thúc đẩy sự thay đổi tổ chức theo hướng tiếp cận toàn diện hơn đối với lưới
điện thông minh. Khử silo sẽ mang lại hiệu quả và mở rộng hơn nữa giá trị trong

áp dụng công nghệ, điều mà các cơ quan quản lý sẽ ngày càng yêu cầu khi họ xem xét kỹ
lưỡng các trường hợp thu hồi chi phí và tỷ lệ.
7.6.3.3 Thị trường và trường hợp kinh doanh [15]
Trong số khoảng 48.000 trạm biến áp phân phối ở Hoa Kỳ, chưa đến một nửa có bất kỳ hình
thức tự động hóa nào. Các trạm có một số tự động ghép nối và những trạm không có tự động
hóa thường kết nối với các bộ nạp mà không cần tự động hóa hoặc giám sát. Ngày nay, rất
ít ers nguồn cấp dữ liệu phân phối gửi bất kỳ loại thông tin thời gian thực nào ngược
dòng. Điều này tạo ra các khu vực rộng lớn, chúng ta sẽ nói, "không thể quan sát được."
Chúng tôi chỉ không biết những gì là hap pening trên hệ thống.
Yêu cầu bắt buộc phải tìm hiểu những gì xảy ra trên một hệ thống sẽ chỉ phát triển
stron mầm và nhu cầu hỗ trợ nhiều luồng dữ liệu từ trường và định tuyến chúng một cách
hiệu quả sẽ chỉ tăng lên theo cấp số nhân trong tương lai gần. Khi năng lượng tái tạo
được phân phối nhiều hơn được tích hợp vào lưới điện và khi một tiện ích ứng phó với
dòng điện hai chiều, tiện ích sẽ phải đối mặt với những thách thức mới về an toàn và
bảo vệ. Thêm vào đó là các luồng dữ liệu hai chiều bổ sung sẽ đi kèm với định giá động
và sự tương tác của tín hiệu đó với hệ thống quản lý năng lượng gia đình. Khi mức giá
cao nhất của elec tricity khiến khách hàng chuyển tải, công ty sẽ muốn hiểu chính xác
lượng tải đang được dỡ bỏ, riêng lẻ và tổng hợp.
Lý tưởng nhất là các luồng dữ liệu này, giống như các luồng cho AMI và DA, sẽ sử dụng
cùng một mạng truyền thông: cơ sở hạ tầng hỗ trợ AMI.
Tất cả những cân nhắc này đang thúc đẩy các tiện ích triển khai một DMS để quản lý
sự phức tạp. Nhưng DMS chỉ tốt khi lấy thông tin từ thực địa. Những yếu tố này giải
thích tại sao tự động hóa phân phối hoặc tối ưu hóa phân phối, nếu bạn muốn, hiện đại
diện cho bước hiệu quả nhất về chi phí và trường hợp kinh doanh tốt nhất trong tất cả
các giải pháp lưới điện thông minh.
Các trạm biến áp và trung chuyển không có tự động hóa ở Hoa Kỳ
đặt ra một thách thức to lớn — không phải ngẫu nhiên, một con đường khổng lồ có thể
giải quyết được cho các nhà cung cấp và một lộ trình hiệu quả về chi phí với các khoản
hoàn trả lớn về hoạt động và hữu ích cho các tiện ích. Tư duy được nêu ở đây được thiết
kế để hỗ trợ việc tạo ra các sản phẩm tốt nhất và các khoản đầu tư hiệu quả nhất về chi phí.
7.6.3.3.1 Đầu tiên, phá bỏ các bức tường Cách tiếp cận toàn diện đối với lưới
điện thông minh, nói riêng và hiện đại hóa lưới điện nói chung, đòi hỏi sự lãnh đạo mạnh
mẽ của lãnh đạo điều hành do những lợi ích cố hữu đã cản trở văn hóa sử dụng điện. Ví
dụ: triển khai AMI thường nằm trong tầm quan sát của nhóm đo lường bên trong tiện ích,
trong khi DA thuộc nhóm kỹ thuật phân phối đang hoạt động. Hai hệ thống chia sẻ nhu cầu
về các hệ thống thông tin liên lạc trên toàn lãnh thổ.
Thông thường, một tiện ích siled xây dựng hai hệ thống song song với nhau, khi một hệ
thống duy nhất, được kiểm tra tốt có thể phục vụ cả hai mục đích. Điều đó dẫn đến dư thừa

nỗ lực và chi phí và hai luồng dữ liệu riêng biệt sẽ phục vụ tổ chức tốt hơn nhiều nếu
chúng được tích hợp.
Cách đơn giản nhất để tránh sai lầm này là nhờ người lãnh đạo điều hành, đôi khi
được hỗ trợ bởi bên thứ ba, tập hợp nhóm đo lường và nhóm kỹ thuật phân phối để cùng
xác định các yêu cầu chức năng, lẫn nhau của họ cho một mạng truyền thông chung. Và
không dừng lại ở việc đáp ứng chức năng DA, bởi vì như đã đề cập, nhu cầu trên mạng đó
sẽ chỉ phát triển theo thời gian.
Hợp tác dẫn đến một trường hợp kinh doanh mạnh mẽ hơn cho cả hai hệ thống trong
ví dụ này. Một nguyên tắc chung cho một lộ trình công nghệ và kết quả là đầu tư vào
tiện ích là phát triển chúng với một cơ cấu tổ chức theo chiều ngang dẫn đến các khoản
đầu tư hiệu quả về chi phí và các hệ thống tích hợp thân thiện. Khi điều này trở thành
một thực tiễn tốt nhất được công nhận rộng rãi hơn trong kỷ nguyên lưới điện thông
minh, các nhà quản lý sẽ mong đợi cách tiếp cận này và có thể hình dung ra các quyết
định về việc liệu nó có được thực hiện hay không.
7.6.3.3.2 Tích hợp các từ viết tắt Nhiều công nghệ AMI được thiết kế chỉ dành
cho đầu ra dữ liệu liên quan đến đồng hồ đo — các lần đọc khoảng thời gian 15 phút đó
chảy ngược dòng lên hệ thống quản lý mạng (NMS) quản lý khía cạnh mạng truyền thông của
AMI và cũng cung cấp dữ liệu vào hệ thống quản lý dữ liệu công tơ (MDMS). MDMS lưu trữ
và cung cấp dữ liệu cho các ứng dụng, chẳng hạn như tạo hóa đơn của khách hàng, các
kiểu sử dụng lưu trữ tương tự, v.v.
“Lần thở hổn hển cuối cùng” của đồng hồ đo khoảng thời gian xảy ra khi cúp điện
không phải là thông tin về đồng hồ đo; tín hiệu đó cần được chuyển đến OMS nơi nó có
thể được phân tích để xác định nguyên nhân và mức độ của sự cố mất điện. Một số hệ
thống AMI không thể tách hơi thở cuối cùng đó sang OMS. Tương tự, trong một chức năng
tự động hóa phân phối khác — dữ liệu điện áp quay lại từ cảm biến cuối đường dây — đồng
hồ đo, cần được chuyển đến DMS để đảm bảo rằng tiện ích đang đạt được tiêu chuẩn ANSI
từ 114 V đến 126 V của máy đo tiền đề. Điều đó không dễ dàng thực hiện được với một số
hệ thống AMI.
Lưu ý rằng người ta không cần số đo điện áp từ mỗi đồng hồ, chỉ cần số đo ở các điểm
chiến lược ở các đầu của bộ cấp nguồn đã chọn.
Hệ thống AMI là chất kết dính giữa đồng hồ đo và tiện ích.
Chức năng của máy đo cần phải phù hợp với chức năng trong các hệ thống hỗ trợ, “cơ sở
hạ tầng” trong AMI. Điều đó có nghĩa là mạng thông tin liên lạc. Do đó, một hệ thống
AMI cần có sự linh hoạt nhất định để tích hợp đúng với các chức năng DA chẳng hạn như
nhịp thở cuối cùng của đồng hồ định tuyến tới OMS và thông tin điện áp lái tới DMS.
Đối với các tiện ích đã cài đặt AMI, điều này nhấn mạnh sự cần thiết phải đánh giá
các hệ thống cơ bản có tích hợp DA. Một tiện ích có thể đã có tầm nhìn xa để phát triển
một lộ trình được suy nghĩ kỹ lưỡng và ở vị trí thuận lợi để gặt hái những lợi ích của
DA. Nếu thiếu tầm nhìn trước đó, hậu quả có thể rất khó khăn và tốn kém. Nó

Về mặt kỹ thuật, dữ liệu AMI có thể được định tuyến qua NMS và MDMS để đến OMS
và DMS, nhưng đó là một lộ trình cồng kềnh, thách thức băng thông và độ trễ.
Một hệ thống được kiến trúc tốt sẽ tránh được trường hợp đó.
Hơn nữa, khi đồng hồ có thêm chức năng, chúng cũng có thể được nâng cấp
hoặc hoán đổi để lấy những đồng hồ cao cấp hơn. Điều mà một tiện ích muốn tránh
là thay thế cơ sở hạ tầng bên dưới — một lần nữa, chữ “I” trong AMI.
Hệ thống AMI cần phải có đủ tính linh hoạt để hỗ trợ thông tin đo đến NMS
và MDMS, nhưng cũng hỗ trợ các kết quả đầu ra dữ liệu khác trên đồng hồ thông
minh và có thể định tuyến chúng đến các hệ thống khác. Việc định tuyến lần cuối
cùng tới OMS và gửi dữ liệu điện áp đến DMS đã được đề cập, nhưng theo thời
gian, việc thu được giá trị từ nhiều chức năng hơn trong đồng hồ đòi hỏi phải
có khả năng định tuyến các luồng dữ liệu đó đến các hệ thống và đích khác thông
qua cơ sở hạ tầng truyền thông chung. .
7.6.3.3.3 Thẩm định DMS DMS chứa trình quản lý mô hình mạng, đây là một
phần quan trọng của phần mềm. Các tiện ích sẽ là khôn ngoan nếu xem xét kỹ chức
năng này trong quá trình mua sắm. DMS phải giao tiếp với hệ thống thông tin địa
lý (GIS) của tiện ích, vì vậy bắt buộc phải biết liệu DMS được đề cập trên thực
tế có tích hợp dễ dàng với GIS của tiện ích hay không. DMS phải biết dữ liệu
nào cần lấy từ GIS, thông tin đó được lưu trữ như thế nào và cách lấy dữ liệu
cần thiết để xây dựng mô hình mạng.
Một DMS hoạt động tốt với GIS là rất quan trọng vì khi dữ liệu trong GIS
thay đổi, các bản cập nhật gia tăng sẽ thông báo cho mô hình mạng trong DMS và
giữ cho nó được cập nhật. OMS cũng có một mô hình mạng để phân tích sự cố phụ
thuộc vào GIS.
7.6.3.3.4 Mô hình mạng Hãy coi mô hình mạng như hai tập hợp thông tin
chính. Một bộ là thông tin kết nối hệ thống điện, bao gồm các đặc tính điện của
tài sản lưới điện. Ví dụ, bao gồm các máy biến áp, kiểu máy của mỗi máy biến
áp và thông tin kết nối của nó — nó có phải YY không, nó là ΔΔ, nó có nối đất
là ΔY không? Thông tin kết nối hệ thống điện cũng bao gồm các nhánh, nút và các
khối tụ điện được kết nối trên các bộ cấp nguồn phân phối với mặt đất.
Bộ thông tin thứ hai trong mô hình mạng là thông tin thời gian thực về
mạng, thông tin hoạt động — điện áp, dòng điện, dòng công suất thực và phản
kháng, trạng thái của công tắc và bộ ngắt mạch, v.v.
7.6.3.3.5 Các chức năng DA, gần gũi và cá nhân Khi chúng ta nói về DA,
chúng ta muốn nói đến ba chức năng chính: cải thiện độ tin cậy với tính năng
phát hiện lỗi, cách ly và phục hồi (FDIR) để cấu hình lại bộ nạp tối ưu;

giảm tổn thất với điều khiển VAR; và quản lý tải hoặc nhu cầu với điều khiển điện áp.
(Điện áp tỷ lệ thuận với tải, vì vậy khi chúng ta điều khiển điện áp đẩy, chúng ta điều
khiển tải. VAR là công suất phản kháng, tỷ lệ thuận với tổn thất.)
Ngày nay, với DA, tiện ích có thể kết hợp điều khiển điện áp và điện trở volt-ampe
với điều khiển volt-var tích hợp (IVVC). Trên thực tế, một DMS tối ưu hóa các ứng dụng
này. Nhưng để làm như vậy, DMS yêu cầu thông tin thời gian thực về những gì đang xảy
ra trên hệ thống phân phối của trạm biến áp.
Để đánh giá liệu một hệ thống AMI có hỗ trợ chức năng DA hay không, người ta cần
cân nhắc các yêu cầu đáp ứng của các ứng dụng DA. Ba chỉ số phải được đánh giá: tốc độ,
băng thông và độ trễ. Ví dụ, FDIR yêu cầu phản hồi từ 2 đến 3 giây để chuyển đổi nhanh
chóng. (Đó là tốc độ mức SCADA.) Điều khiển tụ điện yêu cầu khoảng 30 đến 60 s. Nhiều
hệ thống AMI được thiết kế để chỉ hỗ trợ đọc khoảng thời gian 15 phút, nhưng các thiết
bị điện tử thông minh (IED) thường cần gửi hàng megabyte dữ liệu ngược dòng cùng một
lúc, yêu cầu tốc độ, băng thông và độ trễ thấp.
Đây là một số câu hỏi để hỏi. Việc bảo trì tiện ích của bạn có thể trì hoãn việc
ban hành các lệnh vận hành không? Độ trễ hàng trăm mili giây có thể chấp nhận được
không? Có những cân nhắc khác. An ninh mạng thực hành các quy tắc như mã hóa ảnh hưởng
đến hiệu suất của truyền thông dữ liệu, làm tăng độ trễ. Tìm kiếm độ trễ 200 ms đã quen
với việc thêm "chi phí" dưới dạng các biện pháp bảo mật có thể không thực tế.
Khi tiện ích bổ sung các cảm biến ở cả trạm biến áp và bộ cấp nguồn, nhiều thông
tin hơn sẽ hướng về phía ngược dòng. Điều đó có ảnh hưởng đến khả năng của hệ thống
trong việc đáp ứng các yêu cầu đáp ứng của các ứng dụng DA, về tốc độ, băng thông và
độ trễ.
7.6.3.3.6 Tránh Vực thẳm và Tài sản mắc kẹt Tiện ích cần đặt những câu hỏi hóc
búa cho các nhà cung cấp để tránh những nhược điểm được mô tả ở đây — đầu tư thiển cận
vào AMI.
Có đường dẫn di chuyển với nhà cung cấp của bạn không? Có gì trên con đường đó?
Một "hoán đổi hội đồng quản trị" dễ dàng? Một “hoán đổi hộp” khó hơn, tốn kém hơn? Có
thể không có hoán đổi; có lẽ nó chỉ không tồn tại. Nếu không có con đường phía trước,
liệu điều đó có dẫn đến tài sản bị mắc kẹt không? Ví dụ, trong mua sắm SCADA, nếu một
nhà cung cấp cho biết nó sẽ được hỗ trợ bởi một máy chủ nhãn hiệu X cấp cao nhất trong
dòng máy chủ, nếu bạn cần khả năng tính toán lớn hơn, hệ thống không có cách nào phát
triển nếu nó dựa trên thiết bị đầu cuối hiện tại.
Suy nghĩ về lộ trình công nghệ của bạn với tình trạng tốt về các yêu cầu chức
năng của hệ thống thành công sẽ dẫn đến kết quả tốt hơn và đầu tư hiệu quả hơn về chi
phí. Hy vọng rằng, thách thức công nghệ trong việc tích hợp DA với AMI và tầm quan
trọng của bản đồ lộ trình này sẽ góp phần mang lại những lựa chọn tốt hơn cho các bên
liên quan.

7.6.4 Nhà thông minh với hệ thống quản lý năng

lượng tại nhà (HEM) [16,17]
Phần trước đã giải thích tầm quan trọng của đồng hồ thông minh trong việc triển
khai lưới điện thông minh. Tuy nhiên, để tận dụng hết tiềm năng của đồng hồ thông
minh, việc triển khai hệ thống quản lý năng lượng gia đình (HEM) là điều cần
thiết. HEM cải thiện thông tin liên lạc giữa người tiêu dùng và đơn vị tiện ích
và giúp thực hiện việc đáp ứng nhu cầu, tiết kiệm năng lượng và giảm hóa đơn
tiền điện của khách hàng.
HEM giám sát và kiểm soát mức tiêu thụ năng lượng của một hộ gia đình và
giảm thiểu sự rò rỉ năng lượng để biến nó thành một ngôi nhà thông minh. Số lượng
giám sát có thể bao gồm nguồn điện, khí đốt và nước cung cấp cho hộ gia đình vì
tất cả các đồng hồ có thể được giám sát và kiểm soát bởi HEM.
Do đó, kiến trúc của một hệ thống HEM sẽ bao gồm các cảm biến thông minh,
thiết bị đo lường, thiết bị thông minh, mạng khu vực gia đình và các chương trình
giả định để chạy hệ thống HEM, như trong Hình 7.17.
Các thành phần của HEM bao gồm:
• Thiết bị đo lường: Thiết bị đo lường là thành phần quan trọng

của HEM đo mức tiêu thụ năng lượng của ngôi nhà.
Đồng hồ đo điện, gas, nước là những thiết bị đo lường
thông báo cho HEM về mô hình tiêu thụ năng lượng của
hộ gia đình. Đồng hồ đo điện thông minh với nhiều tính năng như
đã thảo luận trước đó đưa ra nhiều phép đo khác nhau tại thời điểm xác định
khoảng thời gian cho tiện ích và cho HEM.
Bộ định tuyến Internet
ANH TA API công cụ

Kiểm soát dựa trên
Wifi
Wifi
PLC
Đèn tự động
ZigBee PLC
Điều khiển
Căn cứ vào công suất

Thiêt bi di đô ng ZigBee
Điều khiển
Internet
MẶT TRỜI
- Đo sáng
ANH TA - Điều khiển
(MẶT TRỜI) - Điều khiển từ xa IR
Bộ điều khiển
Dịch vụ năng lượng HEMS - SEP 2.0
các nhà cung cấp

overMAC
Phích cắm thông minh
Hình 7.17 Hệ thống HEM và thiết lập tổng thể.

• Cảm biến: Để làm cho một hộ gia đình tiết kiệm năng lượng và để kiểm soát tốt hơn
các thiết bị và đồ dùng, nhiều loại cảm biến có thể được sử dụng. Cảm biến chuyển
động hồng ngoại thụ động có thể dùng để tắt mở đèn khi có người vào phòng, đồng
thời có thể dùng để báo trộm khi có chuyển động không mong muốn. Cảm biến về
người ở nhạy hơn và có thể phát hiện sự hiện diện của một người trong phòng.
Tương tự, một cảm biến nhiệt độ kết hợp với cảm biến độ ẩm có thể điều khiển
chính xác điều hòa không khí của một căn phòng. Cảm biến carbon monoxide và cảm
biến báo cháy được sử dụng để phát hiện đám cháy, bằng cách phát hiện quang học,
ion hóa hoặc nhiệt. Có gần 30 loại bao gồm cảm biến về độ ẩm và ngập nước, độ
gần, cảm biến tiếp xúc, cảm biến vỡ kính và thậm chí cả đầu dò đường lái xe để
thông báo cho HEM về việc có xe đến, mở cổng và các ứng dụng khác.
Cảm biến RFID (iIdentification tần số vô tuyến) cũng có ứng dụng trong các hệ
thống tự động hóa gia đình.
• Thiết bị Thông minh: Các thiết bị thông minh sẽ có cơ sở điều khiển, giao tiếp
và liên lạc thông minh cần thiết để hỗ trợ HEM thực hiện các quyết định cần
thiết để làm cho chúng tiết kiệm năng lượng.
Các thiết bị thông minh bao gồm máy giặt, máy sấy, máy rửa bát, tủ lạnh, tủ đông
và lò nướng có thể được điều khiển từ xa bằng thiết bị di động.
• Mạng khu vực gia đình (HAN): Mạng khu vực gia đình kết nối tất cả các thành phần
của hệ thống HEM, bao gồm cảm biến, thiết bị đo lường, thiết bị thông minh và
bất kỳ màn hình nào thành một mạng để thực hiện bằng cách chuyển dữ liệu giám
sát và điều khiển theo yêu cầu. Có các công nghệ khác nhau được sử dụng trong
việc xây dựng đường trục HAN, tùy thuộc vào công nghệ truyền thông và proto col
được sử dụng. Các nỗ lực đang được tiến hành để tiêu chuẩn hóa các công nghệ
được sử dụng và ba công nghệ bao gồm (1) tiêu chuẩn không dây Zigbee kết nối
phạm vi rộng nhất của các thiết bị gia đình, để hoạt động cùng với thiết bị điều
khiển; (2) sử dụng hệ thống dây điện trong mạng bằng phích cắm thông minh sẽ có
địa chỉ IP cụ thể và có thể được giám sát và kiểm soát bởi các HEM; (3) sử dụng
tiêu chuẩn mở sóng Z cho không dây sẽ cho phép các thiết bị tương thích giao
tiếp và xây dựng một HAN hiệu quả. Tuy nhiên, việc tích hợp các công nghệ khác
nhau cho một HAN đồng nhất vẫn là một thách thức vì khả năng tương tác là một
vấn đề và cũng phải đảm bảo tính bảo mật và quyền riêng tư của thông tin khách
hàng.
• Phần mềm EMS: Phần mềm hệ thống quản lý năng lượng cho HEM sẽ theo dõi các yếu tố
đầu vào, phân tích dữ liệu và với các đầu vào từ tiện ích và người tiêu dùng (chủ
sở hữu) đưa ra một kế hoạch vận hành phù hợp sẽ tiết kiệm năng lượng và thân
thiện với môi trường. Do đó, HEM thực hiện kế hoạch hoạt động, kế hoạch này có
thể được thiết lập tự động hoặc

bởi chủ sở hữu theo cách thủ công và có thể được truy cập từ mọi nơi thông qua
thiết bị di động.
• Tích hợp Tài nguyên Năng lượng Phân tán: Các khách hàng sử dụng điện được khuyến khích
tự sản xuất điện tại nhà và các tấm pin mặt trời đang được lắp đặt tại các khu dân
cư. Có nhiều dạng năng lượng khác đang được sử dụng như khí sinh học, sinh khối và
nhiệt mặt trời để sưởi ấm.
Việc tích hợp các nguồn này với việc cung cấp điện cho một ngôi nhà sẽ được giám sát
và kiểm soát bởi các HEM. Nhiều ngôi nhà cũng sử dụng pin để lưu trữ năng lượng để sử
dụng khi cúp điện và chúng cũng được tích hợp bởi HEM. Các loại xe điện hybrid cắm
điện yêu cầu sạc và có thể cung cấp điện cho ngôi nhà bằng pin được sạc đầy hoàn thành
danh sách DERs trong một hộ gia đình.
Hệ thống HEM ngày càng linh hoạt hơn với các hệ thống giải trí và thiết bị chăm sóc sức khỏe
được liên kết với HEM. Hệ thống cảnh báo y tế có thể được thêm vào HEM sẽ hữu ích cho những
người mắc các bệnh lý như tiểu đường, viêm khớp hoặc bệnh tim và những người có khó khăn về
thể chất. Hệ thống cảnh báo y tế có thể cảnh báo người đó về thuốc và tự động liên hệ với
các thành viên trong gia đình để được trợ giúp y tế. HEM cũng đang được mở rộng cho các hệ
thống văn phòng tại gia.
7.6.5 Xe điện hybrid cắm điện

Xe điện (EV) đang nhanh chóng trở nên phổ biến ở nhiều nơi trên thế giới do có nhiều lợi thế
mà chúng mang lại, đặc biệt là ở những nơi mà nhiên liệu silíc ngày càng cạn kiệt trong khi
chúng tiếp tục gây ô nhiễm môi trường. Các loại xe chạy hoàn toàn bằng điện đang được bán
trên thị trường, cùng với các loại xe hybrid kết hợp năng lượng điện và động cơ đốt trong.
Ngoài ra còn có EVs dựa trên pin nhiên liệu.
Ắc quy xe điện có khả năng lưu trữ năng lượng cao, và các yêu cầu sạc sẽ gây căng thẳng
cho lưới điện. Với việc các nhà sản xuất xe điện có kế hoạch tung số lượng lớn vào thị trường
trong tương lai gần, việc thiết kế và vận hành hệ thống phân phối thông minh sẽ bị ảnh hưởng
rất nhiều bởi các PHEV. Nhu cầu năng lượng sẽ tăng mạnh, mô hình nhu cầu thay đổi, tải máy
biến áp trạm biến áp và nhiều vấn đề liên quan khác. Pin trong EV cũng là một nguồn năng
lượng vì nó có thể hấp thụ và tích trữ năng lượng và giải phóng nó vào lưới điện hoặc hộ gia
đình khi cần thiết khi xe đang đỗ. Đây là khái niệm về phương tiện nối lưới (V2G), dẫn đến
nhiều dịch vụ phụ trợ như dự trữ quay và công suất đỉnh. Các EV sẽ phải được trang bị giao
diện Elec tronic để kết nối lưới điện tại bất kỳ thời điểm nào và ở bất kỳ đâu với các địa
chỉ IP riêng biệt cho phép trao đổi năng lượng được kiểm soát, đo sáng

và giao diện giao tiếp hai chiều để giao tiếp với một thực thể tổng hợp, sẽ
quản lý số lượng lớn các EV.
Việc triển khai lớn các EV sẽ liên quan đến [18]
• Đánh giá các tác động mà việc sạc pin có thể có đối với hoạt động của
hệ thống
• Xác định quản lý và kiểm soát hoạt động thích hợp
chiến lược liên quan đến thời gian sạc pin
• Xác định các chiến lược tốt nhất sẽ được thông qua để sử dụng các nguồn
năng lượng tái tạo (RES) sẵn có để sạc xe điện
• Đánh giá tiềm năng của EV để tham gia vào việc cung cấp các dịch vụ hệ
thống điện, bao gồm dự trữ và cung cấp điện, trong khái niệm V2G
Việc thay thế các phương tiện thông thường bằng EV cũng sẽ yêu cầu cơ sở hạ tầng sạc
cục bộ cụ thể. Một số giải pháp có thể phát sinh để phù hợp với các nhu cầu khác nhau
của chủ sở hữu xe điện:
• Trạm sạc dành riêng cho các đoàn xe điện

• Trạm sạc nhanh
• Trạm hoán đổi pin
• Các điểm sạc cá nhân trong nước hoặc công cộng để sạc chậm hơn
Mỗi trường hợp trên đều cần được xem xét đặc biệt và như đã đề cập trước đó,
căng thẳng mà mỗi nguyên nhân gây ra cho hệ thống phân phối cần phải được xem
xét cẩn thận. Lưới điện phân phối rõ ràng sẽ cần được gia cố tại một số địa
điểm theo chiến lược được quyết định bởi các tiện ích riêng lẻ để sạc EV.
7.6.5.1 Đặc điểm PHEV [19]

Để đánh giá tác động của PHEV đối với hệ thống phân phối, trước tiên cần
phải khám phá kỹ lưỡng các đặc điểm của PHEV bao gồm dung lượng pin, trạng
thái sạc (SOC), lượng năng lượng cần thiết để nạp pin và mức sạc [19] .
• Dung lượng của pin PHEV phụ thuộc vào loại xe và phạm vi lái xe của nó
ở chế độ điện được chỉ định là “tất cả phạm vi điện (AER).”
• SOC được định nghĩa là phần trăm lượng điện còn lại (được lưu trữ) trong
pin. Nó có chức năng giống như đồng hồ đo nhiên liệu trên xe ô tô đốt
trong thông thường.
• Lượng năng lượng cần thiết để sạc PHEV phụ thuộc vào năng lượng mà xe
tiêu thụ trong các chuyến đi hàng ngày, sau đó

Bảng 7.3 Kích thước của pin cho các PHEV khác nhau (kWh)
Loại hình
Phương tiện giao thông PHEV30 PHEV40 PHEV60
1 chiếc sedan nhỏ gọn 2 7.8 10.4 15,6
Sedan cỡ trung 9 12 18
3 SUV cỡ trung 11.4 15,2 22.8
4 SUV cỡ lớn 13,8 18.4 27,6
liên quan đến số dặm được lái hàng ngày và chế độ vận hành (tức là động
cơ điện hoặc động cơ đốt).
• Mức sạc ảnh hưởng trực tiếp đến thời lượng sạc do đó mức sạc thấp hơn sẽ
làm tăng thời gian sạc.
Nói chung ở tốc độ sạc chậm, phải mất 5 giờ để sạc đầy khi pin ban đầu
cạn.
Do đó, các đặc tính PHEV nói chung có thể được chia thành hai loại. Loại đầu
tiên liên quan đến những đặc điểm được biết đến dựa trên dữ liệu của nhà sản
xuất ô tô hoặc cấu trúc hệ thống điện. Các thông số kỹ thuật như dung lượng pin
được xếp vào danh mục này. Nhóm thứ hai bao gồm những tài sản phụ thuộc vào
thói quen đi lại của chủ phương tiện. Các tính năng như số dặm lái xe hàng ngày
và thời gian bắt đầu tính phí nằm trong danh mục này. Do đó, việc điều tra hành
vi của chủ sở hữu, cùng với dữ liệu của nhà sản xuất, là chìa khóa quan trọng
để nghiên cứu ảnh hưởng của việc triển khai PHEV trong hệ thống phân phối.
Bảng 7.3 cho thấy dung lượng pin dành cho PHEV với phạm vi toàn điện (AER)
là 30, 40 và 60 dặm theo Tài liệu tham khảo [16]. Tham khảo Bảng 7.3, PHEV có
nhiều loại kích cỡ pin, từ 7,8 đến 27,6 kWh.
Vì năng lượng cần thiết để sạc PHEV phụ thuộc vào dung lượng pin, nên cần phải
xác định loại và AER của PHEV để phân tích tác động của chúng.
7.6.5.2 PHEV tác động lên lưới điện [19]

Đã có nhiều nghiên cứu được thực hiện để đánh giá tác động của sự xâm nhập của
PHEV đối với lưới điện phân phối. Tải trọng đỉnh trên hệ thống phân phối sẽ
tăng lên đáng kể tùy thuộc vào sự xâm nhập của PHEV.
Đây là một thách thức lớn. Mặc dù dự kiến thu phí vào giờ thấp điểm vào ban
đêm, nhưng lượng phụ tải cao điểm vẫn tăng lên đáng kể.
Cũng có thể phải sạc khẩn cấp vào ban ngày. Sự gia tăng lỗ trong hệ thống phân
phối cũng sẽ đặt ra những vấn đề lớn đối với các công ty tiện ích. Đường cong
tổn thất của tiện ích sẽ tuân theo một mô hình tương tự như đường cong tính phí
PHEV theo nghiên cứu. Nghe có vẻ cần thiết để kiểm soát thời gian sạc PHEV để
ngăn chặn sự tắc nghẽn phân phối và gia tăng tổn thất bộ nạp.

7.6.6 Microgrids [20,21,22,23,24,25]
Theo Nhóm Trao đổi Microgrid của Bộ Năng lượng (DOE), microgrid là một nhóm các phụ tải
được kết nối với nhau và các nguồn năng lượng được phân bổ trong các ranh giới điện được
xác định rõ ràng, hoạt động như một thực thể có thể kiểm soát duy nhất đối với lưới
điện. Do đó, microgrids bao gồm các hệ thống phân phối điện áp thấp (LV) với các nguồn
năng lượng phân tán (DER) (tuabin vi mô, pin nhiên liệu, phát quang điện, v.v.) với các
thiết bị lưu trữ (bánh xe bay, tụ năng lượng và pin) và tải linh hoạt. Hệ thống như vậy
có thể được vận hành theo cách không độc lập, nếu được kết nối với lưới điện hoặc theo
cách tự trị, nếu ngắt kết nối với lưới điện chính. Hoạt động của các nguồn vi mô trong
mạng có thể mang lại những lợi ích khác biệt cho hiệu suất tổng thể của hệ thống, nếu
được quản lý và phối hợp hiệu quả [22,23].
Do đó, khái niệm microgrid áp dụng cho hệ thống phân phối cục bộ bao gồm việc tạo,
lưu trữ và tải có thể kiểm soát. Các chi phí sẽ thấp hơn một vài kilowatt nói chung ở
mức megawatt (MW) và có thể cung cấp một phần hoặc toàn bộ tải theo yêu cầu. Microgrid
có thể hoạt động ở hai chế độ, ở chế độ kết nối lưới hầu hết thời gian; tuy nhiên, có
những lúc lưới điện nhỏ sẽ hoạt động ở chế độ cách ly, cung cấp một phần hoặc toàn tải
tùy thuộc vào công suất của DER. Ngoài ra còn có các microgrid riêng biệt hoạt động mà
không có giao diện lưới điện ở các địa điểm xa xôi, nơi không có khả năng tiếp cận với
nguồn điện lưới.
Một microgrid điển hình có thể được biểu diễn như trong Hình 7.18.
Các lợi ích hoạt động của Microgrid có thể được liệt kê như sau:
• Cho phép hiện đại hóa lưới điện

• Đóng vai trò là thành phần quan trọng của quá trình hiện đại hóa lưới điện
• Cho phép tích hợp nhiều công nghệ lưới điện thông minh
• Tăng cường tích hợp các nguồn năng lượng tái tạo và phân tán
• Tạo điều kiện tích hợp nhiệt và điện kết hợp (CHP)
• Thúc đẩy hiệu quả năng lượng và giảm tổn thất bằng cách định vị gen
thời kỳ gần nhu cầu
Microgrid
Phân bổ Bộ điều khiển
Trạm biến áp
Sạc
Trạm
Vi mô
Trọng tải
Nguồn
Hình 7.18 Một microgrid điển hình.

• Giúp giảm các khoản đầu tư vốn lớn bằng cách đáp ứng mức tiêu thụ tăng lên với
nguồn điện sản xuất tại địa phương (phát điện tại chỗ làm giảm đầu tư vào
macrogrid)
• Khuyến khích đầu tư của bên thứ ba vào lưới điện địa phương và cung cấp điện
• Giúp giảm tải tối đa

• Đáp ứng nhu cầu của người dùng cuối
• Đảm bảo cung cấp năng lượng cho các phụ tải quan trọng
• Kiểm soát chất lượng điện và độ tin cậy ở cấp địa phương
• Thúc đẩy quản lý phía nhu cầu và cân bằng tải
• Thúc đẩy sự độc lập về năng lượng của cộng đồng và cho phép cộng đồng tham
gia vào việc cung cấp điện
• Đáp ứng nhu cầu địa phương và tăng sự tham gia của khách hàng (người dùng cuối)
• Hỗ trợ lưới điện chính
• Cho phép macrogrid linh hoạt hơn bằng cách xử lý các tải nhạy cảm và sự thay
đổi của năng lượng tái tạo cục bộ
• Tăng cường tích hợp các nguồn năng lượng tái tạo và phân tán bao gồm CHP
• Cung cấp các dịch vụ phụ trợ cho hệ thống điện số lượng lớn
• Giảm lượng khí thải carbon tổng thể bằng cách tối đa hóa sạch
thế hệ địa phương
• Có tiềm năng giải quyết các vấn đề về điều chỉnh điện áp hoặc quá tải
Microgridds đang được tạo ra trên toàn thế giới nhờ những yếu tố thuận lợi sau:
• Chi phí phát điện phân tán đang tiếp tục giảm và tương đương với nguồn điện lưới
ở nhiều vùng.
• Bảng quang điện và bộ biến tần tiếp tục giảm giá thành.
• Sản xuất diesel sạch bằng khí đốt tự nhiên không tốn kém vì
giá xăng rất thấp.
• Các hạn chế về môi trường làm cho thế hệ sao lưu cũ ít hơn
hấp dẫn.
• Các cơn bão lớn đã làm tăng nhu cầu về nguồn điện dự phòng tại địa phương để chống
lại tình trạng mất điện nhiều ngày, đặc biệt là đối với các phụ tải quan trọng đối
với an toàn, sức khỏe và phúc lợi công cộng.
• Chi phí và sự phức tạp của thiết kế lưới điện siêu nhỏ và kết nối lưới điện liên
kết đang được giải quyết thông qua nhiều dự án thử nghiệm.
• Sự thâm nhập của kết nối lưới điện của các nguồn năng lượng tái tạo cao thúc đẩy
nhu cầu kiểm soát nhiều hơn các tài nguyên phân tán và là một động lực khác của
lưới điện vi mô.

• Microgrid sẽ giúp tận dụng hoặc trì hoãn đầu tư vốn cho các tài sản năng lượng và
lưới điện, vì microgrid khuyến khích phát điện tại chỗ.
• Microgrids cho phép đổi mới công nghệ và dịch vụ mới có tác động xã hội rộng rãi
ngoài việc cung cấp năng lượng cho địa phương.

Microgrids đã tồn tại ở nhiều trường đại học và các hố thù địch trong một thời gian
dài. Các cơ sở như thế này được xây dựng xung quanh các nhà máy đồng phát có khả năng
bán lượng điện dư thừa cho lưới điện ở mức bán buôn và có thể duy trì cung cấp điện
trong trường hợp mất điện lưới. Các phương tiện nhiệt và điện kết hợp đã giúp làm cho
nền kinh tế hoạt động. Các cơ sở này đã sử dụng nhiệt thải từ các tuabin đốt và / hoặc
máy phát điện chu trình hỗn hợp.
Cuộc khảo sát toàn cầu về lưới điện thông minh của IEEE về các nhà điều hành lưới
điện thông minh đã trích dẫn ba lợi ích hàng đầu của microgrid: an ninh và đảm bảo năng
lượng, tích hợp năng lượng tái tạo và tối ưu hóa cung cấp và tải. Ngoài ra, những người
được hỏi cho biết ba ngành hàng đầu có khả năng sử dụng microgrid bao gồm hospi tals,
chính phủ và tiện ích [22].
7.6.6.1 Các loại microgridds

Một microgrid có thể được thiết lập và vận hành ở nhiều quy mô khác nhau, từ gia đình
(microgrid nhỏ nhất), đến microgrid cấp điện áp thấp, đến microgrid tiện ích sở hữu
lưới điện hạ thế. Phân loại như sau [24]:
• Các tổ chức Công nghiệp và Thương mại Tư nhân: Các tổ chức này thuộc sở hữu tư
nhân và được điều hành bởi các nhà quản lý cơ sở và liên quan đến các tương tác
tiện ích hạn chế. Trọng tâm hàng đầu là hỗ trợ các hoạt động kinh doanh công
nghiệp và thương mại của chủ sở hữu bằng các nguồn cung cấp năng lượng kinh tế
và đáng tin cậy. Gần đây, chúng tôi đã thấy việc bổ sung các khuôn viên trường
đại học — một giống vi mạch mới với trọng tâm là đổi mới.
• Các Tổ chức Chính phủ: Ví dụ, các tổ chức cơ sở quân sự tập trung mạnh vào độ tin
cậy và an toàn năng lượng. Các tổ chức vi mô do chính phủ sở hữu thường tìm cách
cải thiện kinh tế bằng cách vận hành song song với các mạng lưới tiện ích. Các
microgrid của thành phố và đô thị thường hoạt động như những trình điều khiển
cho tầm nhìn “thành phố thông minh”.
• Các công ty tiện ích điện : Các công ty tiện ích tích hợp theo chiều dọc có thể
triển khai microgridds để phục vụ khách hàng có nhu cầu đặc biệt, được bản địa
hóa. Các tiện ích bãi bỏ điều tiết sẽ hợp tác với các công ty tổng hợp tài nguyên
năng lượng phân tán để đảm bảo chất lượng dịch vụ trên toàn bộ lưới điện phân
phối và các vi mạch. Các tiện ích có thể cung cấp kiến thức chuyên môn chuyên
biệt như một dịch vụ cho các chủ sở hữu lưới điện siêu nhỏ không linh hoạt, như
một phương tiện để tăng tương tác cùng có lợi giữa lưới điện nhỏ và lưới điện
chính. Một số ví dụ về các loại microgrid được đưa ra trong các xu hướng tương
lai và việc triển khai thực tế sẽ được đề cập ở phần sau của chương này.
7.6.6.2 Kiểm soát microgrid [26,27,28]

Kiểm soát lưới điện siêu nhỏ là một thách thức, vì nó liên quan đến hai phương thức
hoạt động, nối lưới và đảo, bao gồm các nguồn tài nguyên tái tạo, cung cấp điện không
liên tục và liên quan đến hệ thống phân phối có

đặc điểm nổi bật riêng. Trong các vi mạch nối lưới, khi có sự mất cân bằng giữa
nguồn phát và tải, công suất được cân bằng tức thời theo quán tính của hệ thống
quay và tần số tự do thay đổi. Đây là cơ sở của điều khiển sơ cấp với công suất
hoạt động và / hoặc điều khiển giảm tần số. Tuy nhiên, vì lưới điện nhỏ trên
đảo không có đủ dự trữ kéo sợi, nên loại điều khiển chính này vốn dĩ không có
sẵn. Cũng vì các microgrid được thiết lập trong hệ thống distri bution, nên
việc truyền công suất hoạt động chủ yếu phụ thuộc vào cường độ điện áp, trong
khi trong các hệ thống truyền tải, việc truyền công suất tích cực chủ yếu được
điều khiển bởi sự chênh lệch góc pha trên đường dây. Một mối quan tâm lớn khác
trong điều khiển microgrid là khả năng gián đoạn của các nguồn có thể tái tạo
là những phần không thể thiếu của microgrid và yếu tố này phải được tính đến
khi thiết kế bộ điều khiển microgrid. Đối với điều khiển trong microgrid, các
khái niệm điều khiển mới đã được phát triển.
Ba cấp độ kiểm soát chính đã được xác định trong một hệ thống phân cấp
như vậy: sơ cấp, cấp hai và cấp ba. Hình 7.19 cho thấy kiến trúc điều khiển của
một microgrid, bao gồm các bộ điều khiển cục bộ và tập trung và các hệ thống
truyền thông.
MG Central
Điều khiển
Cấp ba
Điều khiển
Sơ trung
Điều khiển
Kiểm soát chính
Địa phương Địa phương Địa phương
Điều khiển Điều khiển Điều khiển
Microgrid
Hình 7.19 Hệ thống phân cấp điều khiển microgrid [26],

Điều khiển chính đảm bảo chia sẻ điện năng thích hợp giữa các DG khác nhau và
điều khiển điện áp cục bộ để hoạt động ổn định của lưới điện nhỏ.
Điều khiển chính hoạt động trong mili giây, do thiếu quán tính trong microgrid. Đối với
điều khiển sơ cấp, chỉ các phép đo cục bộ được sử dụng, như trong điều khiển lưới điện
thông thường.
Trong chế độ kết nối lưới, đối với điều khiển chính, các DG cung cấp công suất độc
lập với các biến thể tải. Trong chế độ đảo, các DG sẽ cung cấp đủ năng lượng theo chiến
lược điều khiển để đảm bảo hoạt động ổn định.
Bộ điều khiển thứ cấp là bộ điều khiển toàn cầu với các vòng lặp chậm hơn và giao
tiếp băng thông thấp để cảm nhận các thông số chính tại các điểm nhất định của
microgrid, thường là bộ điều khiển trung tâm microgrid (MGCC) và gửi các lệnh điều
khiển đến từng đơn vị DG. Điều này tương tự như các trung tâm điều khiển SCADA phân cấp
cal được sử dụng trong điều khiển tần số hệ thống truyền dẫn lớn. Điều khiển tập trung
cho microgrid này cũng có thể đảm nhận việc kiểm soát điện áp, chất lượng điện và chia
sẻ công suất phản kháng bên cạnh việc chia sẻ công suất hoạt động. Việc kiểm soát tập
trung có thể được phân cấp bằng cách sử dụng các công nghệ mới như hệ thống đa tác nhân
(MAS) để kiểm soát độ tuổi vôn và tần số. MAS cho phép phân phối thông tin tình báo,
nơi các bộ điều khiển cục bộ có quyền tự chủ của riêng họ và có thể đưa ra quyết định.
Các bộ điều khiển tập trung coi toàn bộ lưới vi mô và tối ưu hóa các hoạt động, giống
như một hệ thống quản lý năng lượng (EMS) trong SCADA xuyên sứ mệnh.
Kiểm soát cấp ba được sử dụng để tối ưu hóa kinh tế, dựa trên giá năng lượng và
thị trường điện. Cơ chế đáp ứng nhu cầu và các hành động kiểm soát cấp ba liên quan có
thể được tích hợp với xe đẩy thứ cấp. Bộ điều khiển tập trung này sẽ trao đổi thông tin
với người điều hành hệ thống phân phối bution (DSO) để tối ưu hóa hoạt động của lưới
vi mô trong lưới điện tiện ích.
7.6.6.3 DC microgrid [29]

Các vi mạch DC kết nối với nhau một nhóm các nguồn điện và phụ tải cục bộ tạo ra, phân
phối và sử dụng năng lượng điện ở dạng DC gốc của nó ở điện áp thấp (lên đến 1500 VDC)
và được kết nối với lưới điện tập trung theo mùa hoặc hoạt động tự động như vật lý và /
hoặc điều kiện nomic sinh thái ra lệnh. Các hệ thống vi mô như vậy thường được kết nối
và hoạt động cùng với các lưới vĩ mô AC để tạo thành một lưới điện thông minh [29].
Các vi mạch DC có tiềm năng to lớn và giữ vai trò quan trọng trong việc cung cấp
điện năng cho các tòa nhà thương mại trong tương lai vì nhiều lý do. Năng lượng tiết
kiệm khổng lồ có thể đạt được bằng cách sử dụng nguồn DC vì nó loại bỏ các chuyển đổi
AC-DC ở các cấp độ thiết bị và tòa nhà.
Hầu hết các thiết bị điện tử được yêu cầu cho công việc, như máy tính, máy in,
điện thoại thông minh và đèn chiếu sáng thông minh. Các trung tâm dữ liệu có hệ thống
CNTT hỗ trợ trên toàn thế giới đều sử dụng nguồn điện một chiều. Xe điện, biến

Những nguồn năng lượng
Nước uống
nguồn
Pin nhiên liệu

Ắc quy
PV năng lượng mặt trời Gió Bộ gen
Kho Khác
380 Vdc
Gió
MPPT Bộ chuyển đổi
sức mạnh
Máy chủ nguồn cơ sở và Bộ thu phân phối chung (380 Vdc Nom)
Thắp sáng Phích cắm

ĐÂY HVAC Điện tử ICT Dữ liệu
Tải trọng Tải trọng

Bộ sạc Tải trọng Tải trọng Tải trọng Trung tâm
24 Vdc 380 Vdc 380 Vdc 380 Vdc 30/24 Vdc 24 Vdc 380 Vdc
Phụ tải điện
Hình 7.20 Các cấu trúc liên kết phân phối điện lưới vi mô mới trong các tòa nhà.
ổ đĩa tốc độ và một số lượng lớn các thiết bị khác sử dụng nguồn DC. Nói chung, nguồn
cung cấp AC được chuyển đổi thành nguồn DC ở cấp thiết bị và điều này dẫn đến sự lãng
phí năng lượng có giá trị. Các tấm pin mặt trời tạo ra nguồn điện một chiều được chuyển
đổi thành điện xoay chiều để phân phối cho các thiết bị được kết nối và một lần nữa
được chuyển đổi thành điện một chiều trong các thiết bị cụ thể được đề cập ở trên.
Viện Bách khoa Virginia và Trung tâm Hệ thống Điện tử Công suất của State Unversity
ở Blacksburg ước tính rằng hơn 80% điện năng sử dụng trong các tòa nhà văn phòng đi qua
các thiết bị điện tử công suất và trải qua một hoặc nhiều chuyển đổi giữa điện AC và DC.
Hình 7.20 đưa ra khuôn khổ cho một microgrid DC với việc tạo kết nối liên kết và
tải ở các mức điện áp khác nhau. Các lĩnh vực ứng dụng chính (để tiêu chuẩn hóa việc
sử dụng điện một chiều trong các tòa nhà) bao gồm nội thất và các không gian bị chiếm
dụng nơi các phụ tải điều khiển và chiếu sáng chiếm ưu thế về nhu cầu sử dụng trung tâm
dữ liệu điện một chiều; các văn phòng trung tâm viễn thông được trang bị công nghệ
thông tin và truyền thông (ICT) chạy bằng DC; sử dụng điện ngoài trời, bao gồm sạc EV
và chiếu sáng đi-ốt phát quang (LED) ngoài trời; xây dựng các dịch vụ, tiện ích và HVAC
với bộ truyền động tốc độ thay đổi (VSD) và thiết bị cơ giới DC điện tử.
Việc sử dụng nguồn điện một chiều không phải là không có những thách thức của nó. Chúng
thuộc năm loại chính:
• Thiếu các tiêu chuẩn ứng dụng và thiết bị để phân phối nguồn DC
• Thiếu hiểu biết chung và kiến thức ứng dụng cơ bản về xây dựng DC cấp phân phối
• Sự khác biệt trong ứng dụng thiết bị bảo vệ nguồn và an toàn

• Thiếu một hệ sinh thái mạnh mẽ để hỗ trợ việc sử dụng DC trong xây dựng
mức điện khí
• Một con đường không rõ ràng để chuyển từ phân phối điện xoay chiều làm trung tâm
đến các chương trình phân phối bao gồm DC
Các nỗ lực đang được thực hiện để vượt qua những thách thức này và tương lai của lưới
điện siêu nhỏ DC báo hiệu một sự thay đổi mô hình trong việc sản xuất, truyền tải và
phân phối điện tập trung sang phát điện cục bộ, phi tập trung ở DC và tiêu thụ.
7.7 Truyền tải thông minh
Truyền thông minh liên quan đến việc cài đặt các đơn vị đo phasor và phát triển các hệ
thống đo lường diện rộng và các thiết bị liên quan, mô tả đầy đủ về chúng đã được cung
cấp trong Phần 5.11 và 5.12. Việc tích hợp các năng lượng tái tạo lớn như điện gió và
điện mặt trời cũng sẽ phải được điều phối bởi các trung tâm điều khiển truyền tải.
7.8 Bài học kinh nghiệm trong việc triển
khai công nghệ lưới điện thông minh [30]
Việc triển khai lưới điện thông minh đã dạy cho các bên liên quan nhiều bài học, một
số bài học được thảo luận tại đây.
Mỗi ngày, sự hiểu biết của chúng ta về lưới điện thông minh như một “hệ thống của
các hệ thống” phát triển và cải thiện và do đó, lưới điện thông minh cũng vậy.
Rất ít kinh nghiệm đã giúp chúng tôi nâng cao hiểu biết của mình nhiều hơn những điều mà những người con
trai đồng tính học được thông qua các hoạt động triển khai thực địa.
7.8.1 Bài học về công nghệ

Thách thức ở đây là tách sự cường điệu được tạo ra khỏi thực tế. Các kỳ vọng về tiện
ích là các giải pháp lưới điện thông minh đã sẵn sàng để triển khai như một sản phẩm,
trong khi thực tế là công nghệ chưa trưởng thành như vậy và trong nhiều trường hợp, các
thành phần đã được tái thiết kế hoặc nâng cấp để đáp ứng các mục tiêu và mong đợi .
Tích hợp và khả năng tương tác là các vấn đề công nghệ lớn, vì việc triển khai
lưới điện thông minh liên quan đến việc tích hợp các sản phẩm từ nhiều nhà cung cấp.
Bài học rút ra là áp dụng và nhấn mạnh vào các tiêu chuẩn và phương pháp luận kiến trúc
mở để cho phép các giải pháp plug-and-play.
Thử nghiệm rộng rãi trong phòng thí nghiệm đối với các giải pháp lưới điện thông
minh là bắt buộc trước khi triển khai để hiểu khả năng của các sản phẩm và dịch vụ được
cung cấp, vì việc làm lại tại chỗ sẽ tốn kém và mất thời gian.
Mặc dù các thành phần riêng lẻ của lưới điện thông minh được kiểm tra kỹ lưỡng

trước khi cài đặt, người ta đã phát hiện ra rằng một số công nghệ thành phần
có thể chưa sẵn sàng để tích hợp vào một giải pháp. Thông thường, những com
ponents này không tương tác tốt trong hệ thống tổng thể, dẫn đến việc tái thiết
kế hoặc nâng cấp hiện trường tốn kém và mất thời gian. Mỗi thành phần của một
giải pháp tích hợp phải thực hiện theo các hư cấu cụ thể của nó. Nếu bất kỳ
thành phần nào hoạt động kém hiệu quả, toàn bộ giải pháp sẽ hình thành kém hơn.
Một chuỗi chỉ mạnh bằng mắt xích yếu nhất của nó.
Lấy trường hợp theo dõi tình trạng của một máy biến áp truyền tải công
suất lớn quan trọng. Các thành phần bao gồm các cảm biến trong hoặc trên máy
biến áp, thiết bị giám sát và chẩn đoán được kết nối với máy biến áp và thông
tin liên lạc hai chiều giữa máy biến áp với văn phòng bảo trì và trạm chính
trong văn phòng bảo trì. Lưu ý rằng sự thay đổi nhiệt độ ảnh hưởng đến công
nghệ, khi thiết bị giám sát và chẩn đoán bị lỗi do công nghệ chưa trưởng thành,
toàn bộ giải pháp giám sát máy biến áp sẽ không thành công.
Hoặc xem xét các đơn vị đo phasor, bộ tập trung dữ liệu phasor (PDC), giao
tiếp hai chiều giữa PDC và bộ điều khiển, và hệ thống đo lường diện rộng (WAMS)
trong trung tâm điều khiển.
Khi PDC không thành công vì nó không thể xử lý số lượng và tốc độ của dữ liệu
đồng bộ hóa được gửi đến nó, toàn bộ giải pháp WAMS sẽ thất bại.
7.8.2 Bài học về thực hiện và triển khai

Bài học rút ra là phải đạt được sự tích hợp và khả năng tương tác của từng
thành phần trong hệ thống để giúp đảm bảo lưới điện thông minh thành công.
Kiểm tra một thành phần riêng lẻ tương đối dễ dàng, nhưng kiểm tra rộng rãi,
từ đầu đến cuối trong phòng thí nghiệm đối với các thành phần hoạt động trong
một hệ thống hoạt động là bắt buộc trước khi triển khai để hiểu đầy đủ các khả
năng của compo nent và giúp đảm bảo khả năng tương tác trước khi triển khai như
một phần của giải pháp lớn hơn. Để phát triển một loạt các thành phần plug-and-
play hiệu quả, chúng ta phải áp dụng — và nhấn mạnh — các tiêu chuẩn mở và
phương pháp luận kiến trúc mở.
Việc tuân thủ các tiêu chuẩn không đảm bảo khả năng tương tác.
Việc phối hợp chức năng phần mềm với phần cứng từ nhiều kìm sup đã tỏ ra rất
khó khăn. Để đảm bảo các thành phần hoạt động thành công cùng nhau, chúng phải
tuân thủ cùng một tiêu chuẩn và đã được kiểm tra khả năng tương tác, đặc biệt
nếu từ các nhà cung cấp khác nhau.
Hãy tưởng tượng một tiện ích có SCADA / EMS (hệ thống quản lý năng lượng
và thu thập dữ liệu / điều khiển giám sát) từ nhà cung cấp X. Tiện ích này đuổi
theo một ứng dụng phần mềm dòng điện tối ưu từ nhà cung cấp Y và muốn tích hợp
nó vào EMS của nhà cung cấp X. Tuy nhiên, thông thường, điều này là không thể
vì EMS có cấu trúc cơ sở dữ liệu thời gian thực, độc quyền.
Nhưng nếu cả hai nhà cung cấp đã kết hợp mô hình thông tin chung

(IEC 61968/61970) vào hệ thống và ứng dụng phần mềm của họ, ứng dụng phần mềm sẽ tích
hợp thành công với hệ thống.
Để lấy một ví dụ khác, giả sử một tiện ích đang triển khai điều khiển volt-var
trên các bộ cấp phân phối của nó, nơi logic nằm trong hệ thống con. Bộ điều khiển trạm
biến áp giao tiếp với bộ điều khiển tụ bù intel dựa trên nguồn cấp dữ liệu bằng cách
sử dụng giao thức truyền thông DNP3 (IEEE 1815). Nhưng bộ điều khiển trạm biến áp là
của nhà cung cấp X và bộ điều khiển tụ điện dự phòng của intel là của nhà cung cấp Y.
Mặc dù cả hai đều sử dụng giao thức truyền thông DNP3, nhưng chúng không thể nói chuyện
với nhau vì sự không tương thích trong việc thực hiện giao thức của cả hai nhà cung
cấp, điều này sẽ đã được xác định và giải quyết nếu kiểm tra khả năng tương tác đã được
thực hiện. Trong trường hợp này, cần tái thiết kế hiện trường để sửa các điểm không
tương thích.
Các nhà cung cấp ngách, mặc dù họ cung cấp các thành phần và công nghệ có giá
trị, có thể có các nhân viên kỹ thuật nhỏ không có đủ nguồn lực hoặc sự quen thuộc để
áp dụng đầy đủ và sử dụng các tiêu chuẩn toàn ngành, dẫn đến thiếu khả năng tương tác
của hệ thống.
Xây dựng liên minh lâu dài với các nhà cung cấp lớn hơn có đủ nguồn lực để áp dụng
đầy đủ các tiêu chuẩn toàn ngành, đồng thời duy trì cái nhìn tổng thể về giải pháp tổng
thể, có thể giúp giảm thiểu các vấn đề về khả năng tương tác. Các nhà cung cấp lớn hơn
nhìn chung cũng có các nguồn lực kỹ thuật để cung cấp hỗ trợ hiện trường, hạn chế nhu
cầu tham gia hỗ trợ hiện trường của bên thứ ba; giữ lại các bên thứ ba có thể mở ra một
lỗ hổng trong đó họ có thể không quen thuộc với các thành phần hoặc giải pháp cần thiết
kế lại hoặc nâng cấp. Làm lại, xét cho cùng, rất tốn kém và mất thời gian.
Các giải pháp đóng gói từ một nhóm xác định các nhà cung cấp phù hợp chiến lược sẽ
giúp cải thiện khả năng điều phối và tương tác của các hệ thống lưới điện thông minh.
Các nhà cung cấp này có thể làm việc cùng nhau để nâng cao các yêu cầu về khả năng
tương tác của thiết bị, cộng tác để giải quyết các sự cố hệ thống và phát triển tài
liệu để cải thiện đào tạo nhân sự.
7.8.3 Bài học về quản lý dự án: Xây dựng

đội ngũ quản lý hợp tác
Việc phối hợp nhiều nhà cung cấp cũng như nhiều đơn vị khởi hành nội bộ trong một tiện
ích — chẳng hạn như quản lý trạm biến áp, kỹ thuật phân phối và thông tin liên lạc —
đã đặt ra những thách thức đáng kể.
Cần có sự hợp tác không chỉ để phát triển các tiêu chuẩn kỹ thuật mà còn để quản lý và
chỉ đạo hiệu quả các dự án lưới điện thông minh.
Việc xây dựng “Một nhóm” có chuyên môn về kỹ thuật và dự án để làm việc hợp tác
nhằm xác định và giải quyết các thách thức là điều cần thiết. Việc thu hút người quản
lý dự án có thẩm quyền đa ngành đối với từng giải pháp lưới điện thông minh có thể giúp
các tiện ích tăng cường sự hợp tác giữa các bộ phận và

nỗ lực tương tác trong tổ chức và khi làm việc với

các nhà cung cấp bên ngoài.
Việc thành lập văn phòng quản lý chương trình để giám sát nhiều nhà quản lý dự
án có thể giúp đảm bảo tuân thủ các nguyên tắc tổng thể của chương trình, bao gồm
thông tin liên lạc, báo cáo trạng thái và quản lý rủi ro. Ngoài ra, một ban chỉ đạo
liên ngành của công ty — bao gồm các bên liên quan chính trong tiện ích và trong một
liên minh các nhà cung cấp — về cơ bản có thể hoạt động như một “cảnh sát giao thông”
để chỉ đạo việc triển khai dự án một cách có kiểm soát và kịp thời đồng thời giúp
giảm thiểu rủi ro.
7.8.4 Chia sẻ bài học kinh nghiệm
Các giải pháp lưới điện thông minh liên quan đến vô số các bên liên quan, bao gồm các
khách hàng dân cư và thương mại, các công ty tiện ích và các nhà cung cấp chiến lược.
Chia sẻ thông tin giữa tất cả các bên liên quan là rất quan trọng để thành công. Một
lượng lớn dữ liệu được tổng hợp mỗi ngày từ các dự án trên khắp thế giới, mang đến
những hiểu biết mới về hiệu suất thiết bị, khả năng tương tác hệ thống, thành công
mới và thách thức mới. Các bài học cần được chia sẻ với tất cả các bên liên quan để
dữ liệu biến thành kiến thức có thể hành động nhằm giúp các công ty tiện ích, nhà
cung cấp và người tiêu dùng xây dựng dựa trên những thành công trong quá khứ và tránh
những cạm bẫy tiềm ẩn. Việc phát triển các “ca sử dụng” cho từng thành phần và hệ
thống là một phương tiện hiệu quả để phổ biến những điều đã học được từ các triển
khai. Các ca sử dụng có thể cung cấp các nghiên cứu cụ thể về cách người dùng tương
tác với hệ thống, bên cạnh việc đưa ra mô tả chi tiết về một kịch bản. Họ cũng có thể
xác định lợi ích, tác nhân, yêu cầu chức năng, quy tắc kinh doanh và giả định.
7.8.5 Các bài học tiếp tục
Lưới điện thông minh là một hệ thống mới, phức tạp và mở rộng, và với mỗi dự án mới
là một loạt kinh nghiệm mới và một loạt bài học mới cần học. Việc tuân thủ các tiêu
chuẩn công nghiệp và kiểm tra khả năng tương tác là rất quan trọng cho các hoạt động
thành công và thành công về hiệu suất. Khi chúng tôi tiếp tục phát triển, thử nghiệm
và triển khai các giải pháp lưới điện thông minh, chúng tôi sẽ tiếp tục học các bài
học mà chúng tôi có thể xây dựng để cải thiện hiệu suất của chúng tôi và hiệu suất
của lưới điện thông minh hơn.
7.9 Các nghiên cứu điển hình về lưới điện thông minh
Các nghiên cứu điển hình về triển khai lưới điện thông minh có sẵn trên khắp thế
giới, vì các tiện ích đã áp dụng lưới điện thông minh một cách rộng rãi. Dưới đây là
một số trường hợp điển hình trong việc triển khai và mở rộng hệ thống SCADA để hỗ trợ
lưới điện thông minh.

7.9.1 PG&E cải thiện khả năng hiển thị thông tin [31]
Pacific Gas and Electric (PG&E) đang sử dụng các PMU để cải thiện hệ thống phân phối,
sử dụng 60 đến 120 lần quét mỗi giây của quá trình thu thập dữ liệu PMU, để có cái nhìn
thời gian thực về toàn bộ hệ thống phân phối. Điều này được thực hiện để giúp các nhà
khai thác dự đoán và giải quyết trạng thái và tính ổn định của hệ thống. Một nền tảng
ước tính trạng thái phân tán (DSE) đã được tạo ra, việc xử lý dữ liệu được thực hiện
tại hiện trường và chỉ những dữ liệu có liên quan mới được gửi đến trung tâm điều
khiển. Ước tính trạng thái dựa trên trạm biến áp phân phối cho tiện ích được thực hiện
bằng cách sử dụng các giá trị thời gian thực đã chọn. Việc cố vấn triển khai đang được
tiến hành như một dự án thử nghiệm trong PG&E.
7.9.2 Tích hợp giám sát thiết bị chẩn đoán hiện tại và
trong tương lai [32]
Quận Điện lực Công cộng Omaha (OPPD) có một số thiết bị giám sát hoạt động thiết bị
(ECM) được giám sát cục bộ hoặc bằng quay số từ xa và dữ liệu tải xuống được sử dụng
để lưu trữ trong các cơ sở dữ liệu riêng biệt.
Công ty nhận thấy sự hữu ích của kho dữ liệu công ty để lưu trữ tất cả thông tin và sử
dụng nó hiệu quả hơn cho việc chẩn đoán thiết bị, cũng như cho việc sử dụng mô phỏng
đào tạo trạm biến áp. ECM được sử dụng để kéo dài tuổi thọ của máy biến áp bậc thang
máy phát (GSU) với điện khí hóa tĩnh để cho phép OPPD chuẩn bị yêu cầu đề xuất (RFP)
cho một máy biến áp thay thế, đánh giá các đề xuất, chọn nhà thầu, xây dựng và thử
nghiệm nhà máy máy biến áp, vận chuyển máy biến áp đến hiện trường, hẹn giờ cúp điện
và thay thế máy biến áp.
7.9.3 Triển khai nhanh chóng các công nghệ lưới điện thông minh ở Ấn Độ:
Kịch bản hiện tại, thách thức và chặng đường phía trước [33]
Là một phần của tầm nhìn lưới điện thông minh, Bộ Điện lực, Chính phủ Ấn Độ, đã tài trợ
cho 14 dự án lưới điện thông minh để thúc đẩy cải cách lĩnh vực phân phối điện, tập
trung vào AMI, OMS, hệ thống quản lý phụ tải cao điểm, tích hợp năng lượng tái tạo,
v.v. Các dự án đang được triển khai và sẽ hoàn thành vào năm 2015:
1. CESC (Karnataka) —AMI, quản lý cúp điện, quản lý tải cao điểm, microgrid và tạo
phân tán với 21.800 ban đầu
người tiêu dùng trong khu vực Thành phố bổ sung Mysore
2. Andhra Pradesh CPDCL — AMI, quản lý mất điện, tải cao điểm
quản lý và quản lý chất lượng điện với 11.900 người tiêu dùng ở ngoại ô
Jeedimetla của Hyderabad

3. Assam PDCL — AMI, quản lý cúp điện, quản lý phụ tải cao điểm, quản lý chất
lượng điện và phát điện phân tán với 15.000 người tiêu dùng ở khu vực
Guwahati
4. Gujarat VCL — AMI, quản lý cúp điện, quản lý phụ tải cao điểm và quản lý
chất lượng điện với 39.400 người tiêu dùng ở Naroda và Deesa
5. Maharashtra SEDCL — AMI và quản lý cúp điện với 25.600 người tiêu dùng ở
Baramati thuộc quận Pune
6. Haryana BVN — AMI và quản lý tải cao điểm với 30.500 con
tắm nắng ở Panipat City
7. Tripura SECL — AMI và quản lý tải cao điểm với 46.000 máy lặn ở Agartala
8. Himachal Pradesh SEB — AMI, quản lý cúp điện, quản lý phụ tải cao điểm và
quản lý chất lượng điện năng với 650 máy hút sữa công nghiệp ở Nahan
9. Sở điện lực Puducherry — AMI với 87.000 người tiêu dùng

10. JVVNL (Rajasthan) —AMI và quản lý tải cao điểm với 2.600 người tiêu dùng ở
Jaipur
11. Chattisgarh SPDCL — AMI với 500 người tiêu dùng công nghiệp ở Siltara
12. Punjab SPCL — quản lý sự cố với 9.000 người tiêu dùng ở Amritsar
13. Kerala SEB — AMI với 25.000 người tiêu dùng công nghiệp
14. West Bengal SEDCL — AMI và quản lý tải cao điểm với 4.400 người tiêu dùng
ở thị trấn Siliguri thuộc quận Darjeeling
7.10 Tóm tắt

Chương này là một nỗ lực để giới thiệu các khái niệm về lưới điện thông minh bắt
đầu từ định nghĩa về lưới điện thông minh và chuyển sang so sánh giữa lưới điện
cũ và lưới điện mới. Sau đây là một cuộc thảo luận chi tiết về các bên liên quan
trong việc phát triển lưới điện thông minh. Các giải pháp lưới điện thông minh
được trình bày chi tiết sau đó, nơi thảo luận về tài sản, nhu cầu, phân phối, sứ
mệnh chuyển đổi, tối ưu hóa lực lượng lao động và kỹ thuật cũng như đồng hồ thông
minh và thông tin liên lạc. Các thành phần phân phối thông minh được thảo luận
chi tiết, chẳng hạn như DER và lưu trữ năng lượng, AMI, nhà thông minh, PHEV và microgrid.
Các bài học kinh nghiệm trong việc triển khai lưới điện thông minh đưa ra một kết luận
phù hợp cho chương.
Người giới thiệu
1. George W. Arnold, “Những thách thức và cơ hội trong lưới điện thông minh: một bài báo
về vị trí,” Kỷ yếu của IEEE, vol. 99, không. 6, tháng 6 năm 2011, trang 922–927.
2. Roger N. Anderson, Albert Boulanger, Warren B. Powell và Warren Scott “Kiểm soát ngẫu
nhiên thích ứng cho lưới điện thông minh,” Kỷ yếu của IEEE, tập. 99, không. Ngày 6
tháng 6 năm 2011.

3. James Momoh, “Lưới điện thông minh: Các nguyên tắc cơ bản của thiết kế và phân tích,” báo
chí Wiley IEEE, 2012.
4. Nguồn lực và các tiện ích thay đổi lực lượng lao động: Luôn bật đèn.PWC,
Tháng 12 năm 2012.
5. Peter Palensky và Dietmar Dietrich, “Quản lý phía cầu: đáp ứng nhu cầu, hệ thống năng lượng
thông minh và tải thông minh,” Giao dịch IEEE về Tin học Công nghiệp, vol. 7, không. 3,
trang 381–388, tháng 8 năm 2011.
6. Benjamin Kroposki, Pankaj K. Sen, Keith Malmedal, “Lựa chọn các nhà cung cấp phân phối để
thực hiện các ứng dụng năng lượng tái tạo và thế hệ phân tán,” Giao dịch IEEE về ứng dụng
công nghiệp, val. 49, không. 6, trang 2825–2834, tháng 11 / tháng 12 năm 2013.
7. JJ Iannucci, L. Cibulka, JM Eyer, và RL Pupp, Hiệp hội tiện ích phân tán Livermore,
California, “Nghiên cứu phân tích lợi ích của DER: Báo cáo cuối cùng,” NREL / SR-620-34636,
tháng 9 năm 2003.
8. Mauro Bosetti, Hoạt động của mạng phân tán với phân tán
Generation, Ph D Thesis, University of Bologna, 2009.
9. A. Mohd, E. Ortjohann, A. Schmelter, N.Hamsic và D. Morton, “Những thách thức trong việc tích
hợp hệ thống lưu trữ năng lượng phân tán vào lưới điện thông minh trong tương lai,” trong Proc.
IEEE Int. Symp. Điện tử công nghiệp, ngày 30 tháng 6 đến ngày 2 tháng 7 năm 2008, trang 1627–1632.
10. Lưới điện 2030- Tầm nhìn Quốc gia cho 100 năm thứ hai của ngành Điện, Dựa trên Kết quả của
Cuộc họp Tầm nhìn Hệ thống Điện Quốc gia tại Washington DC, 2–3 / 4/2003.
11. Sách trắng của IEC về lưu trữ năng lượng điện, tháng 11 năm 2011.
12. BAI Xiao-min, Meng Jun-xia, ZHU Ning-hui, “Phân tích chức năng của cơ sở hạ tầng đo sáng
nâng cao trong lưới điện thông minh,” Hội nghị quốc tế về công nghệ hệ thống điện năm 2010
(POWERCON), tháng 10 năm 2010, trang 1–4.
13. Mohammad Ashiqur Rahman, và Ehab Al-Shaer, Đại học Bắc Carolina tại Charlotte, “AMI
Analyzer: Security Analysis of AMI Configurations”.
14. Chiến lược NETL Grid, Thúc đẩy nền kinh tế thế kỷ 21 của chúng ta, Cơ sở hạ tầng đồng hồ
đo tiên tiến, Bộ Năng lượng Hoa Kỳ, tháng 2 năm 2008
15. John D McDonald “Tích hợp DA với AMI Có thể là sự thức tỉnh thô thiển đối với
Một số tiện ích, ” Renew Grid (ngày 20 tháng 2 năm 2013).
16. Hyunjeong Lee, Wan-Ki Park và Il Woo lee “Hệ thống quản lý năng lượng gia đình cho ngôi nhà
thông minh tiết kiệm năng lượng”, Hội nghị quốc tế về Khoa học tính toán và Trí tuệ tính
toán năm 2014, vol. 2, tháng 3 năm 2014, trang 142–145.
17. B. Asare-Bediako, WL Kling, PF Ribeiro, “Hệ thống quản lý năng lượng gia đình: Sự tiến hóa,
xu hướng và khuôn khổ”, Hội nghị kỹ thuật điện các trường đại học quốc tế lần thứ 47
(UPEC), ngày 4-7 tháng 9 năm 2012, trang 1–5.
18. JAP Lopes, FJSoares, và PMR Almeida, “Tích hợp xe điện làm ảnh hưởng đến hệ thống điện”,
Kỷ yếu của IEEE, tập. 99, không. 1, tháng 1 năm 2011, trang 168–183.
19. S. Shafiee, M. Fotuhi-Firuzabad, M. Rastegar, “Điều tra tác động của các phương tiện điện
lai plug-in trên hệ thống phân phối điện,” Giao dịch IEEE trên Smart Grid, vol. 4, không.
3, trang 1351–1360, tháng 9 năm 2013.
20. Nikos Hatziargyriou, “Microgrids: Kiến trúc và kiểm soát,” Wiley-IEEE
báo chí, 2014. [Trước đó nó được gọi là 23]

21. A. Papavasiliou, và SS Oren, “Tích hợp quy mô lớn nhu cầu có thể trả chậm và các nguồn
năng lượng tái tạo,” Giao dịch IEEE về Hệ thống điện, vol. 29, không. Ngày 1 tháng 1 năm
2014.
22. Microgrids, tích hợp quy mô lớn của thế hệ vi mô đến lưới điện hạ thế.
ENK5-CT-2002-00610, 2003-05.
23. Ralph Masiello và SS (Mani) Venkata, “Microgrids: Có thể có một cái trong tương lai của
bạn,” Tạp chí IEEE Power and Energy, vol. 11, không. 4, tháng 7 / tháng 8 năm 2103,
trang 14–21.
24. Laurent Schmitt, Jayant Kumar, David Sun, Said Kayal và SS (Mani)
Venkata, 'Ecocity Upon a hill', IEEE Power and Energy Afagazine, vol. 11, không. 4,
tháng 7 / tháng 8 năm 2103, 59–70.
25. John D McDonald “Kiểm tra thực tế lưới thông minh, Phần III: Microgrids,” Gia hạn
Grid (ngày 26 tháng 6 năm 2013.
26. TL Vandoom, JC Vasquez, J. Dekooning, J.. Guerrero, và L. Vandevelde, “Kiểm soát phân
cấp vi mô và tổng quan về các chiến lược quản lý dự trữ và kiểm soát,” Tạp chí Điện tử
Công nghiệp IEEE, tháng 12 năm 2013, trang 42–55.
27. JM Guerrero, JC Vasquez, J. Matas, LG de Vicufia, và M. Castilla, “Kiểm soát phân cấp
của các vi mạch AC và DC điều khiển bằng droop- Một cách tiếp cận chung hướng tới tiêu
chuẩn hóa,” IEEE Trans. Electron ấn định, tập. 58, không. 1, trang 158–172, tháng 1 năm
2011.
28. JM Guerrero, M. Chandorkar, T.-L. Lee, và PC Loh, “Kiến trúc điều khiển nâng cao dành
cho các vi mạch thông minh-Phần I: Kiểm soát phân cấp và phân cấp,” IEEE Trans. Electron
ấn định, tập. 60, không. 4, trang 1254–1262, tháng 4 năm 2013.
29. Brian T. Patterson, “DC, come home”, IEEE Power and Energy Magazine, vol. 9, không. 6,
tháng 11-tháng 12 năm 2012, trang 60–69.
30. JD McDonald, Bài học kinh nghiệm từ việc triển khai thực địa. Bản tin IEEE Smart Grid,
tháng 7 năm 2011, www. Smartgrid.ieee.org/July2011.
31. Vahid Madani, Sakis Meliopoulos, PG & E Cải thiện khả năng hiển thị thông tin, T&D World,
tháng 6 năm 2014
32. MI Doghman, WE Dahl, John D McDonald, Tích hợp hiện tại và tương lai của giám sát thiết
bị chẩn đoán, Hội nghị chẩn đoán thiết bị trạm biến áp EPRI, 2002.
33. Datta, A., Mohanty, P., và Gujar, M., Triển khai nhanh chóng các công nghệ Lưới thông
minh ở Ấn Độ- Kịch bản hiện tại, thách thức và chặng đường phía trước, IEEE ISGT, 2014,
DOI: 10.1109 / ISGT.2014.6816482
Đọc thêm
1. Stephen F. Bush, “Lưới thông minh: Trí thông minh hỗ trợ giao tiếp cho
điện lưới, ”báo chí Wiley-IEEE, 2014.
2. Stuart Borlass, John D McDonald, “Lưới điện thông minh: Cơ sở hạ tầng, công nghệ và giải
pháp,” CRC press, 2012.
3. Thống nhất. S. Thomas, Seema Arora, Vinay Chandna, “Tự động hóa phân phối dẫn đến lưới
điện thông minh hơn,” IEEE ISGT Kallam, Ấn Độ, tháng 12 năm 2011.
4. WLO Fritz, “Lưới điện thông minh - biên giới tiếp theo”, Kỷ yếu Hội nghị Sử dụng Năng
lượng Công nghiệp và Thương mại lần thứ 9 (! CUE), tháng 8 năm 2012, trang 1–3.

5. XinghuoYu, Carlo Cecati, Tharam Dillon, và MG Simoes, “Cấp độ mới của lưới điện thông
minh”, tạp chí điện tử công nghiệp IEEE, vol. 5, tháng 9 năm 2011, trang 49–63.
6. Francisc Zavoda, “Các ứng dụng tự động hóa phân phối tiên tiến (ADA) và chất lượng điện
năng trong lưới điện thông minh,” Hội nghị Quốc tế Trung Quốc về Phân phối Điện, tháng 9
năm 2010, trang 1–7.
7. Richard E. Brown, “Tác động của lưới điện thông minh đến thiết kế hệ thống phân phối,”
Cuộc họp Đại hội đồng IEEE Power and Energv Society - Chuyển đổi và cung cấp năng lượng
điện trong thế kỷ 21. Tháng 7 năm 2008, trang 1–4.
8. RH Lasseter, “Phân phối thông minh: Các vi mạch ghép nối,” Proc. IEEE, tập. 99, không. 6,
tháng 6 năm 2011, trang 1074–1082.
9. RW Uluski, “Vai trò của tự động hóa phân phối tiên tiến trong lưới điện thông minh,” Đại
hội IEEE Power và Energv Society. Tháng 7 năm 2010, trang 1–5.
10. BP Roberts và C. Sandberg, “Vai trò của lưu trữ năng lượng trong sự phát triển của lưới
điện thông minh,” Kỷ yếu của IEEE, vol. 99, không. Ngày 6 tháng 6 năm 2011.
11. C. Cecati, C. Citro, và P. Siano, “Hoạt động kết hợp của các hệ thống năng lượng tái tạo
và nhu cầu đáp ứng trong một lưới điện thông minh,” Giao dịch IEEE về Năng lượng Bền vững,
vol. 2, không. 4 tháng 10 năm 2011.
12. Thống nhất. S. Thomas, Seema Arora, Vinay Chandna, “Mô hình hóa hệ thống thông tin liên
lạc đường dây điện băng rộng (BPL),” IEEE ISGT Kallam, Ấn Độ, tháng 12 năm 2011.
13. S. Massoud Amin, Anthony M. Giaocmoni, “Smart Grid- An toàn, Bảo mật, tự phục hồi”, Power
and Energy Magazine, vol. 10, không. 1, tháng 1. / Feb. 2012, trang 33–40.
14. Julie Hull, Himanshu Khurana, Tom Markham và Kevin Staggs, “Luôn kiểm soát”, Tạp chí Quyền
lực và Năng lượng, vol. 9, không. 1, tháng 1. / Feb. 2012, trang 41–48.
15. Thống nhất. S. Thomas, Ikbal Ali và Nitin Gupta, “Khung khả năng tương tác để trao đổi dữ
liệu giữa cơ sở hạ tầng đo lường cũ và nâng cao,”
Tạp chí Quốc tế về Công nghệ & Chính sách Năng lượng, ISSN 2224-3232 (giấy), tập. 2,
không. 1 năm 2012.
16. IEEE Standard for Synchrophasor Measurements for Power Systems, IEEE Std.
C37.118.1-2011 (Bản sửa đổi củaiEEE Std C37.118-2005), trang 1–6,2011.
17. IEEE Standard for Synchrophasor Data Transfer for Power Systems, IEEE Std C37.118.2-2011
(Bản sửa đổi củaiEEE Std C37.118-2005), trang 1–53,2011.
18. J. De La Ree, V. Centeno, JS Thorp và AG Phadke, “Các ứng dụng đo pha sor đồng bộ trong
hệ thống điện,” Giao dịch IEEE trên Lưới thông minh, vol. 01, không. 1, trang 20–27, tháng
6 năm 2010.
19. Debomita Ghosh, T. Ghose và DK Mohanta, “Phân tích tính khả thi của truyền thông cho lưới
điện thông minh với các đơn vị đo phasor” IEEETransactions on Industrial Informatics, vol.
9, không. 3, trang 1486–96, tháng 8 năm 2013.
20. “Các phép đo trạng thái động hợp nhất trong thời gian thực - Báo cáo,” POWERGRID,
12 tháng 2.
21. C. Gouveia, Carlos Leal Moreira, JA Pecas Lopes, Diogo Varajao, And Rui Esteves Araujo,
“Microgrid Service Restoration-The Role ofPlugged-In Electric Vehicle,” Tạp chí Điện tử
Công nghiệp IEEE, vol. 7, không. 4, tháng 12 năm 2013, trang 26–41.
22. NY ISO, “Lộ trình thay thế: Điện khí hóa lĩnh vực giao thông vận tải, Công nghệ. Trả lời.,
Năm 2009.

Bảng chú giải
Một
ACE, lỗi kiểm soát khu vực
ADC, bộ chuyển đổi tương tự sang kỹ thuật số
ADSS, tự hỗ trợ tất cả điện môi

AGC, điều khiển thế hệ tự động
AMI, cơ sở hạ tầng đo sáng tiên tiến
AMR, đọc đồng hồ tự động
ANN, mạng nơ-ron nhân tạo
AOR, lĩnh vực trách nhiệm

APCI, thông tin điều khiển giao thức ứng dụng
APDU, đơn vị dữ liệu giao thức ứng dụng
ARP, Giao thức phân giải địa chỉ
ASCII, Mã tiêu chuẩn Hoa Kỳ để trao đổi thông tin

ASDU, đơn vị dữ liệu kích thước ứng dụng
HỎI, phím thay đổi biên độ
B
BPL, băng thông rộng qua đường dây điện
C
CDPD, dữ liệu gói kỹ thuật số di động
CFE, giao diện người dùng
299

300 Bảng chú giải
tổng kiểm tra
CIS, hệ thống thông tin khách hàng

dây vải
CRC, kiểm tra dự phòng theo chu kỳ

CRM, quản lý quan hệ khách hàng nói chuyện
chéo
CSMA / CD, đa truy cập sóng mang cảm biến với bảo mật mạng phát hiện va
chạm
D
DA / DMS, hệ thống quản lý phân phối / tự động hóa phân phối dữ liệu mart tập
dữ liệu băng thông chết DFR, bộ ghi lỗi kỹ thuật số DISCO, công ty phân phối
DLC, nhà cung cấp đường truyền phân phối DNP3, Giao thức mạng phân tán phiên
bản 3.3 DNS, Hệ thống tên miền DPU, đơn vị xử lý phân tán DSL, vòng thuê bao
kỹ thuật số DSO, nhà điều hành hệ thống phân phối DTS, mô phỏng đào tạo điều
phối viên
VÀ
ECM, giám sát tình trạng thiết bị

Cơ điện tử của Đạo luật an ninh độc lập, năng lượng
và năng lượng
EMA, cơ quan quản lý thị trường điện

EMI, nhiễu điện từ
EMS, hệ thống quản lý năng lượng
EPA, kiến trúc hiệu suất nâng cao
EPRI, Viện nghiên cứu năng lượng điện
ESCO, công ty dịch vụ năng lượng

ESD, phóng tĩnh điện
Ethernet
F
FDIR, phát hiện lỗi, cách ly và khôi phục dịch vụ
FEP, sợi quang của bộ xử lý

mặt trước

Bảng chú giải

301
FSK, phím thay đổi tần số

FTIR, hồng ngoại biến đổi Fourier
FTP, Giao thức truyền tệp
G
GENCO, công ty phát điện
GEO, quỹ đạo Trái đất không đồng bộ địa lý
GIS, trạm biến áp cách điện bằng khí
GIS, hệ thống thông tin địa lý
GOOSE, sự kiện trạm biến áp hướng đối tượng chung
GOMFSE, các mô hình đối tượng chung cho thiết bị trạm biến áp và trung chuyển
G & T, thế hệ và truyền tải
H
thời gian bán hủy
HMI, thủy nhiệt giao diện người-máy
Tôi
ICCP, Giao thức trung tâm kiểm soát liên
ICMP, Giao thức tin nhắn điều khiển Internet

IEC, Ủy ban kỹ thuật điện quốc tế
IED, thiết bị điện tử thông minh
IGMP, Giao thức tin nhắn nhóm Internet
I / O, đầu vào và đầu ra
ISO, nhà điều hành hệ thống độc lập
IVR, phản hồi giọng nói tương tác
L
LAN, mạng cục bộ
LDC, trung tâm điều độ tải

LEO, quỹ đạo Trái đất thấp
LFIS, sơ đồ cách ly tần số tải
LPCI, thông tin điều khiển giao thức liên kết
LPDU, đơn vị dữ liệu giao thức liên kết
LSB, bit ít quan trọng nhất
M
MAC, kiểm soát truy cập phương tiện
MEO, quỹ đạo Trái đất trung bình

MGCC, bộ điều khiển trung tâm microgrid

MMS, đặc tả tin nhắn sản xuất
MU, hợp nhất đơn vị
đa giao tiếp đa
cổng đa cổng đa
giao thức
N
NERC, Tổng công ty Tin cậy Năng lượng Bắc Mỹ
NIC, thẻ giao diện mạng
O
OFDM, ghép kênh phân chia theo tần số trực giao
OLTC, on-load trap changer
O&M, vận hành và bảo trì
OMS, hệ thống quản lý ngừng hoạt động
OPGW, dây nối đất nguồn quang
OSI, kết nối hệ thống mở
P
PCMR, bảo vệ, kiểm soát, giám sát hoặc ghi lại
PDC, bộ tập trung dữ liệu phasor
PLC, bộ điều khiển logic có thể lập trình
PLC, nhà cung cấp đường dây điện
PLCC, giao tiếp nhà cung cấp đường dây điện

PMU, đơn vị đo lường phasor
PQ, chất lượng điện năng
PSK, phím chuyển pha
Q
QAM, điều chế biên độ vuông góc
R
RARP, Giao thức phân giải địa chỉ ngược
RFID, nhận dạng tần số vô tuyến
RIP, Giao thức thông tin định tuyến
RISC, máy tính tập lệnh hạn chế
ROCOF, tỷ lệ thay đổi tần số

Bảng chú giải

303
RTO, tổ chức truyền tải khu vực

RTU, thiết bị đầu cuối từ xa
S
SBO, chọn trước khi vận hành
SCADA, lưới điện thông minh kiểm soát giám sát và thu
thập dữ liệu
SCL, ngôn ngữ cấu hình tiêu chuẩn hóa
SCOPF, dòng điện tối ưu hạn chế bảo mật
SCTP, Giao thức truyền điều khiển luồng
SMV, giá trị đo được lấy mẫu

SOE, nhà máy chuyển đổi
chuỗi sự kiện
STLF, dự báo phụ tải ngắn hạn
STP, cặp xoắn được bảo vệ
T
T-101, T-102, T-103, T-104 (IEC)
TCP / IP, Giao thức điều khiển truyền / Giao thức Internet
TDM, ghép kênh phân chia thời gian

TDMA, dập thời gian nhiều trục phân
chia thời gian
TRANSCO, công ty truyền tải
TSDU, đơn vị dữ liệu dịch vụ vận tải
TVE, tổng lỗi vectơ
TRONG
UART, máy phát thu không đồng bộ đa năng

UDP, Giao thức sơ đồ người dùng
UHF, tần số siêu cao
UI, giao diện người dùng
UPS, cung cấp điện liên tục

USART, máy phát thu đồng bộ / không đồng bộ phổ quát
UTP, cặp xoắn không được che chắn
TRONG
VAR, volt-ampe phản kháng

volt-var
VSAT, thiết bị đầu cuối khẩu độ rất nhỏ

Trong
WAMS, hệ thống giám sát diện rộng

WAN, dạng sóng nước thải
mạng diện rộng
WHAN, mạng khu vực gia đình không dây

WOC, cáp quang quấn
X
tia X

Mục lục
Một kiểm soát phân tán, 2
lịch sử của, 2, 3–4

Chương trình cải cách và phát triển điện
kiểm soát giám sát, 3
tăng tốc (APDRP), 254
Chỉ số Khả dụng Dịch vụ Trung bình (ASAI), 235
Tăng tốc phát triển điện và
chương trình cải cách (APDRP). Ấn Độ,
254
ACSELERATOR Quickset, 172 B

Giao thức phân giải địa chỉ (ARP), 98, 99
Bell, Alexander Graham, 2
Cơ sở hạ tầng đo sáng nâng cao (AMI), 226–227,
Bit, định nghĩa, 89
240, 244, 245
Môi giới, năng lượng, 202
thành phần, 271, 272–273
Cấu trúc liên kết xe buýt, 80
luồng dữ liệu, 271
Byte, định nghĩa, 89
đầu cuối, 273
tích hợp, 271, 273–275

đọc mét, 276 C
tổng quan, 270–271
Yêu, 87, 109 Bộ chia điện dung, 138
Điện lực Hoa Kỳ, 194 Dấu chân carbon, 78
Gas & Electric của Mỹ, 177 Đa truy cập cảm nhận sóng mang với phát hiện va
Viện tiêu chuẩn quốc gia Hoa Kỳ chạm (CSMA / CD), 87, 88–89
(ANSI), 100, 243, 276 Nghiên cứu điển hình, SCADA
Bộ chuyển đổi tương tự sang kỹ thuật số, 29 mất điện, 71
Đơn vị dữ liệu ứng dụng (ASDU), 104–105 Colombia ISA, 174
Lỗi kiểm soát khu vực (ACE), 193–194 Nghiên cứu DA / DMS, 247
Mạng thần kinh nhân tạo (ANN), 189 Nghiên cứu EMS và WAMS, 213
Hệ thống quản lý tài sản (AMS), 224–225 Tiện ích Kentucky, hệ thống SCADA, 71
Ketchikan Public Utilities, hệ thống
Vòng lặp thuê bao kỹ thuật số không đối SCADA, 71

xứng (ADSL), 123 Năng lượng Trung Mỹ, 174
Thế hệ tự động (AGC), 193–194 Bộ Điện lực, Ấn Độ, 294–295
Công nghệ đọc đồng hồ tự động (AMR), Điện thành phố Bắc Carolina
217–218 Đại lý, 71–72
Hệ thống tự động hóa. Xem thêm Hệ thống kiểm Omaha Public Power, 174, 294
soát giám sát và thu thập dữ liệu (SCADA) nghiên cứu điển hình về tải cao điểm, lưới điện thông
minh, 265–266
băng thông rộng trên đường dây điện (BPL), sử PG&E, 294
dụng, 122 Tiện ích công cộng ven sông, 174
tin học hóa, 2 nghiên cứu tự động hóa trạm biến áp, 173–174
305
306 Mục lục
Điện thoại di động, 126 Các vi mạch DC, 288–290. Xem thêm
Kiểm tra lỗi phát hiện, 86, 128 Microgrids
Cáp kim loại đồng trục (đồng trục), 119–120 Bộ năng lượng (DOE), 284
Mô hình thông tin chung (CIM), 229 Digi4, 172
Hệ thống thông tin liên lạc, SCADA, 6 Mỏ kỹ thuật số, 6
cấu trúc liên kết xe buýt; xem cấu trúc liên kết xe buýt Các vòng lặp thuê bao kỹ thuật số (DSL)
thông tin liên lạc quan trọng, 128 lợi thế, 123
hệ thống truyền thông dữ liệu, 83 không đối xứng, 123

liên kết chuyên dụng, 79 tốc độ cao, 123
truyền tín hiệu kỹ thuật số, 83–84, 84–85 tổng quan, 123
đối xứng / một dòng, 123
luồng dữ liệu song công, 81 tốc độ rất cao, 123

phát hiện lỗi, 85–86, 87 Trình mô phỏng đào tạo điều phối viên (DTS), 51,
cơ sở hạ tầng, lưới điện thông minh; xem Lưới 203–204
thông minh Điều phối viên, SCADA, 142

chủ-nô lệ, 81–82 Tài nguyên năng lượng phân tán (DER), 266
cấu trúc liên kết lưới; xem cấu trúc liên kết lưới Thế hệ phân tán (DG), 267
nhiều người ngang hàng, 82 Giao thức mạng phân tán (DNP), 89, 100
thả nhiều, 79 Giao thức mạng phân tán (DNP),

nút này sang nút khác, 80–81 giao thức 3, 106–107
tổng quan, 66, 75–76 Đơn vị xử lý phân tán (DPU), 66
ngang hàng, 82 Tự động hóa phân phối / phân phối
point-to-point, 79 hệ thống quản lý (DA / DMS), 9–10
bỏ phiếu, 87–88
giao thức, 83, 89–90, 100–101; Xem thêm các chức năng ứng dụng, 229–230
các giao thức cụ thể công nghệ đọc đồng hồ tự động (AMR),
yêu cầu, 76 217–218
cấu trúc liên kết vòng; xem cấu trúc liên kết vòng tự động hóa khách hàng, 217–218
vai trò của, 23, 46 hệ thống thông tin khách hàng (CIS); xem Hệ
luồng dữ liệu simplex, 81 thống thông tin khách hàng (CIS)
cấu trúc liên kết hình sao; xem cấu trúc liên kết hình sao
thông qua mã thông báo, 88 hệ thống quản lý phân phối (DMS), 220
kiểm soát giao thông, 82
tiện ích, sở hữu so với cho thuê, 127–128 ước tính trạng thái phân phối, 236–237
Giờ phối hợp quốc tế (UTC), 113 tự động hóa bộ nạp, 218–219
Giờ phối hợp quốc tế (UTC), 207 tích hợp, 227–228
Thời gian gián đoạn trung bình của khách hàng vị trí tụ điện tối ưu, 238–239
Chỉ số (CAIDI), 235 hệ thống quản lý cúp điện (OMS); xem Hệ thống
Tần suất gián đoạn trung bình của khách hàng quản lý sự cố (OMS)
Chỉ mục (CAIFI), 235
Hệ thống thông tin khách hàng (CIS), 10, 49, 222 tổng quan, 215–217
RTU, phối hợp với, 218
Khách hàng bị gián đoạn mỗi lần gián đoạn xử lý cấu trúc liên kết, 229–230
Chỉ số (103), 235 xu hướng, 247
Kiểm tra dự phòng theo chu kỳ (CRC), 27, 86 Công ty phân phối (DISCO), 202, 251
Hệ thống quản lý phân phối (DMS), 212, 245, 246. Xem

thêm Hệ thống quản lý phân phối / tự động
D
hóa phân phối (DA / DMS)
Hệ thống thu thập dữ liệu (DAS), 15. Xem thêm Hệ
thống kiểm soát giám sát và thu thập dữ hiệu đính, 277
liệu (SCADA) Dòng công suất phân phối (DPF), 246

Khung dữ liệu, định nghĩa, 89 Hệ thống tên miền (DNS), 100

Mục lục 307
VÀ G
Kết nối dễ dàng, 172 Trạm biến áp cách điện bằng khí (GIS), 138
Viện nghiên cứu năng lượng điện (EPRI), Phương pháp Gauss-Seidel, 201
181 Công ty phát điện (GENCO), 182, 202
Xe điện, hybrid, 281–282 Hệ thống thông tin địa lý (GIS), 10, 147, 223–
Nhu cầu điện 224, 246, 277
toàn cầu, 1 nhu cầu Quỹ đạo Trái đất không đồng bộ địa (GEO), 124
cần thiết, 251 độ Hệ thống định vị toàn cầu (GPS), 166, 206, 207
tin cậy, 251 tầm quan trọng đối với hệ thống điện
Nhiễu điện từ (EMI), 30–31 SCADA, 52 máy thu, 52 đồng bộ hóa, 44, 52
Phóng tĩnh điện (ESD), 30 GOOSE, 112, 174 Khí nhà kính, 78 Giờ trung bình
Mã hóa, 128–129 Greenwich (GMT) , 113 Lưới, thông minh. Xem

Đạo luật An ninh Năng lượng và Độc lập lưới thông minh
(EISA), 254
Trung tâm kiểm soát năng lượng, 179–180
Luồng dữ liệu của hệ thống quản lý năng

lượng (EMS), bộ mô phỏng đào tạo điều
phối viên 185–186 (DTS),

H
184
dịch vụ năng lượng và phân tích sự kiện, Harlow, John B., 3

184 Hersey, Harry E., 3
sự phát triển của, 181– Mạng khu vực gia đình (HAN), 280 Hệ
183 chi phí, 194 dự báo thống quản lý năng lượng gia đình (HEM),
phụ tải; xem Quản lý vận hành dự báo tải, 279, 281 Giao diện người-máy
tổng quan 183, ứng dụng phần mềm 180–181, (HMI), Kho dữ liệu hệ thống SCADA, 56 xác
mô phỏng chế độ nghiên cứu 185–186, 184 định, 54 tầm quan trọng / ý nghĩa
khung thời gian, 185 quản lý vận hành truyền, của, sơ đồ bắt chước 23, bảng điều
khiển 55, tổng quan 54-55, 66 thiết
bị ngoại vi, 55 RTU, thử nghiệm, 31
phần mềm, 55–56 xe hybrid. Xem Xe
184 điện, nhà máy sản xuất thủy điện hỗn
WAM, sử dụng với, 210, 211 hợp, 191–192
Cơ quan quản lý thị trường năng lượng (EMA), 202
Mô hình kiến trúc hiệu suất nâng cao (EPA), 96–97
Khả năng tương tác của doanh nghiệp, 144–145
Giám sát tình trạng thiết bị (ECM), 11, 162
Ethernet, 147, 109–110, 119
Tôi
F
IEC 60044-8, 139
Facebook, 244 IEC 60870, 89, 100, 110–112
Hiệu ứng Faraday, 138 Cấu trúc thông báo IEC
Faraday, Michael, 2 tuổi 60870-5-101 / 103/104, tổng

Phát hiện lỗi, cách ly và sửa chữa quan 104–105, kiến trúc giao
phục hồi (FDIR), 231, 233–234, 235, 246 thức 102–103, 103–104
IEC 61850, 89, 151, 154, 158, 166, 169, 170, 173
Cáp quang, 120–121 IEC 61850-9-2, 138–139
Giao thức truyền tệp (FTP), 100 IEC 61968, 229
FRACSEC (phần của giây), 113 IEC 61970-301, 229

308 Mục lục
IEC 61970-501, 229 tích hợp trạm biến áp; xem dưới
Người vận hành hệ thống độc lập (ISO), 201, Các nhà cung cấp tự động hóa trạm
202–203 biến áp (SA), 146
Cách mạng công nghiệp, 2 Giao thức trung tâm kiểm soát liên thông (ICCP),
Insteon, 155 107–109

Viện Điện - Điện tử Lập lịch giao dịch trao đổi (ITS), 9
Kỹ sư (IEEE), 100, 207 Kỹ thuật điện quốc tế
802.15.4, 115 802.3, 109 802.x, Hoa hồng (IEC), 100

147 C37.118, 112–113 Tiêu chuẩn Triển lãm kỹ thuật điện quốc tế, 2
P1366, 235 Giao thức thông báo điều khiển Internet (ICMP),
98, 99
Giao thức tin nhắn nhóm Internet (IGMP), 98, 99

Dịch vụ tích hợp mạng kỹ thuật số (ISDN), 123
Giao thức kết nối Internet (IP), 98–99
Điều khiển volt-var tích hợp (IVVC), 230–231, 242, Đảo, hệ thống điện, 200
278
Ngăn chặn cảnh báo lọc cảnh K

báo thông minh, 58, 59–60, 60–61 bộ kích
hoạt cảnh báo, 58 khu vực trách nhiệm Kelvin, Chúa, 2
(AOR) lọc, 58–59 thực hiện, 57 ưu tiên, 57, Luật hiện hành Kirchhoff (KCL), 236
59 Định luật điện áp Kirchhoff (KVL), 236
L
Bộ sưu tập thông minh, 272–273
Thiết bị điện tử thông minh (IED), 1 Đèn LED. Xem Điốt phát quang (đèn LED)
tiêu chuẩn giao tiếp, thực hiện, 151 hệ Điốt phát sáng (đèn LED) chi phí
thống con giao tiếp, tiết kiệm 38–39 chi thấp, 31 bảng RTU, trên, 31
phí từ, 36 xác định, 35 phát triển, 133 bộ Thuật toán dự báo tải, 189
phân tích năng lượng, 70 sự phát triển, 35– phân tích dự phòng, 198–199 nhu
36 thiết kế phần cứng, 38 giao diện, điện, cầu, 189 lập lịch năng lượng,
34 phân tích sự kiện 201–202, 202 nhà
máy phát điện thủy điện, 191–192
tầm quan trọng , 188 đảo, 200

luồng công suất tối ưu, 199–200;
Xem thêm
Màn hình LCD, 45
cấu hình tải, 44
khả năng đo sáng, 42 hệ
thống dựa trên bộ vi xử lý, Tổng quan về dòng công suất tối ưu có giới
155 hệ thống đa cổng, 40 rơ le hạn bảo mật (SCOPF), 188 phân tích dòng
số, 41–42 hệ thống mở, sử dụng công suất, 201 phép đo giả, 197 mức tiêu thụ
với, 22, 41 mô-đun giao tiếp plug- năng lượng phản ứng, 241 điều khiển tạo tự
and-play, 38, 40 nguồn phân tích chất lượng, động theo thời gian thực,
42, 44 bộ điều khiển logic có thể lập
trình (PLC),
193–194
42 điều phối kinh tế thời gian thực, giám sát
chức năng bảo vệ, loại rơ le 40– dự trữ 192–193, phân tích ngắn mạch 192–
41, vai trò 44, 161 trong hệ 193, dự báo phụ tải ngắn hạn 201 (STLF),
thống SCADA, 23 188,
RTU, thay thế cho, 5 kiến trúc 189
phần mềm, sơ đồ khối cấu trúc ước lượng trạng thái, 195–198
38, 45, 36–38 bộ xử lý cấu trúc liên kết, 194–195

Mục lục 309
cam kết đơn vị, 189–191 thời Quỹ đạo Trái đất Trung bình (MEO), 124
tiết, 189 Cấu trúc liên kết lưới, 81
Mạng cục bộ (LAN), 119, 120, 128, 147, 164, 180 Hệ thống quản lý dữ liệu đồng hồ đo (MDMS),
273
Hệ thống con logic, RTU, 25 thu Nhóm trao đổi Microgrid, 284
thập dữ liệu, 28 thu thập Microgrids, 284–286, 286–288. Xem thêm Vi sóng
dữ liệu, tương tự, 29 thu siêu nhỏ DC, mô-đun Modbus 125–126,
thập dữ liệu, kỹ thuật số, lưu khung thông báo 66, 70, 89, 172, 173, tổng quan
trữ dữ liệu 28–29, 33 chức năng, 101–102, 101 Chỉ số tần số gián đoạn trung bình
27 đầu vào, xung, 30 đầu ra, tạm thời (MAIFI), 235, 243 Hệ thống vô
tương tự, 29 đầu ra, kỹ thuật số, tuyến đa địa chỉ (MARS), 125
29–30 đầu ra, xung, 30 vai trò,

27 cung cấp bảo mật lựa chọn
trước khi vận hành (SBO), 30 thời
gian giữ, 28
N
Viện tiêu chuẩn quốc gia và
Quỹ đạo Trái đất thấp (LEO), 124 Công nghệ (NIST), 100, 254
Trung tâm Điều độ Tải trọng Quốc gia (NLDC), 50
M Công nghiệp Quỹ Khoa học Quốc gia

Nghiên cứu hợp tác đại học
Trạm chính, SCADA, 6 máy chủ Trung tâm, 255
ứng dụng, 49 giao tiếp Mô hình mạng, 200–201

phía trước (CFE), 50 lệnh điều khiển, Phương pháp Newton-Raphson, 201
82 mô tả, 65 máy chủ phát triển, 50 máy Độ tin cậy điện của Bắc Mỹ
chủ mô phỏng đào tạo điều phối viên Tổng công ty (NERC), 181
(DTS), 51 đơn vị xử lý phân tán (DPU),
66 bộ xử lý front end, 50 thành phần
O
phần cứng, 48
Obama, Barack, 254 Mô
hình dữ liệu hướng đối tượng, 112

Điều khiển quá trình OLE, 172 Phần
Máy chủ HIM, 49 mềm Omicron, 172 Bộ thay đổi bẫy khi
Máy chủ ICCP, 50 tải (OLTC), 70 Cáp quang. Xem Cáp
Giao diện IED, 49 quang Cấu hình lại bộ nạp tối ưu (OFR), 246
Máy chủ ISR, Thuật toán tối ưu hóa, 10 Ghép kênh phân chia
49 máy chủ quản lý mạng, 50 tổng theo tần số trực giao (OFDM), 122 kiểu OSI bảy
quan, 23 hiệu suất, 53 vai trò, 23 lớp, 90–96 Hệ thống quản lý cúp (OMS), 10, 144,
240, 245, 277 sự cố, theo kế hoạch, 221–
222 sự cố, ngoài kế hoạch, tổng quan 220–221, 220
Máy chủ SCADA, 49 hệ
thống máy chủ, tổng quan, kích thước

48–49 của, 51 thành phần phần mềm,
47, 48 phần cứng hệ thống, 66–67

phần mềm hệ thống, chiếu video 67–
68, 50
P
Giao tiếp chủ-nô, 81–82
Phương pháp khả năng tối đa, 197 Hệ thống phân trang, 126–127
Phương sai tối đa, 197 Đơn vị đo phasor (PMU), 179, 204–206, 207,
Maxwell, James Clark, 2 208–209, 210, 211, 212, 294
Kiểm soát truy cập phương tiện (MAC), 87

310 Mục lục
Phasors, 206 bảo mật tin nhắn, 27

Xe điện hybrid cắm điện (PHEV), 281–282, 283 nhiều cổng, 33 tổng
quan, 66 cổng, nhiều,
Hệ thống PMU-PDC, 207–208, 210 27 nguồn cấp cho, 32

Phân tích dòng điện, 201 vai trò trong hệ thống
Giao tiếp đường dây điện (PLCC) SCADA, 22–23, 24 giao tiếp nối tiếp, sử
băng thông rộng trên đường dây điện (BPL), dụng với, 18 hệ thống con kết thúc, RTU;
122 kỹ thuật số, 121 sóng mang đường dây phân hiểu
phối (DLC), 121–122 phân chia tần số trực giao Hệ thống con chấm dứt, thử nghiệm
RTU, 31
Nguồn năng lượng tái tạo, 1
ghép kênh (OFDM), sử dụng; hiểu dấu chân carbon, mối quan hệ giữa,
Tổng quan về ghép kênh phân chia 78
theo tần số trực giao (OFDM), 121 Giao thức phân giải địa chỉ ngược
sóng mang đường dây điện (PLCC), 121 (RARP), 98, 99
Điện áp ngược, 30
Thiết bị giám sát chất lượng điện (PQ), 11–12 Richardson, Rodney G., cấu
Hệ thống cung cấp điện, 25 trúc liên kết 3 vòng, 80–81
Nghiên cứu kỹ thuật hệ thống điện cảm biến Rogowski, 138 Giao
Trung tâm (PSERC), 255–256 thức thông tin định tuyến (RIP), 100
Mô hình Profibus, 66
Bộ điều khiển logic có thể lập trình (PLC), 42 S

Quản lý dự án, 292–293
Hệ thống vệ tinh, 124
Q SCL, 112
Bảo mật hạn chế dòng điện tối ưu

Chất lượng dịch vụ (QoS), 78 (SCOPF), 199–200
Bảo mật, hệ thống SCADA kiểm
R tra lỗi phát hiện lỗi; hiểu

Checksum phát hiện lỗi dữ liệu
Sóng vô tuyến, 124–125 tham nhũng, mã hóa 128; xem Bảo

Tỷ lệ thay đổi tần số (ROCOF), 207 mật tin nhắn mã hóa, 27 lưới thông
Trung tâm Điều độ Tải trọng Khu vực (RLDC), 50 minh, 78–79; xem thêm Lưới thông
Cơ sở dữ liệu quan hệ, 147 minh
Chỉ số độ tin cậy, 235 Cảm biến, 15
Thiết bị đầu cuối từ xa (RTU), 3, 5, 16–17 điều Trình ghi chuỗi sự kiện (SOE), 44
khiển vòng kín, 34 giao thức truyền thông, Các cặp xoắn được bảo vệ (STP), 119
27, 46 hệ thống con giao tiếp, 26–27 thành Dự báo phụ tải ngắn hạn (STLF), 9, 188
phần, 25 kiểm tra dự phòng theo chu kỳ Siemens, 2
(CRC); hiểu Mạch điều hòa tín hiệu, 15

Giao thức chuyển thư đơn giản (SMTP), 100
Thu thập dữ liệu kiểm tra dự phòng Nhận thức tình huống, 56–57
theo chu kỳ (CRC), xử lý dữ liệu 24, 27, Diễn đàn lưới thông minh, 254
28, 34, 34–35 bảng hiển thị, 31 sự phát Bảng điều khiển tương tác lưới thông minh (SGIP),
triển của, 24–25, 32 chức năng, chính, 27 158
I / O có dây cứng, sử dụng với, 18 giao Lực lượng đặc nhiệm lưới thông minh, 254
diện, các chức năng ứng dụng, 34 giao Tối ưu hóa

diện, kỹ thuật số, 33–34 kế thừa, 156 hệ tài sản lưới thông minh,
thống con logic; xem hệ thống con Logic, 257 thách thức, 130 cơ sở
hạ tầng truyền thông, 76–77,
118
yêu cầu giao tiếp, 118 xác định, 252

RTU

Mục lục 311
tối ưu hóa nhu cầu, 257–258 đáp ứng trạm biến áp thông thường, so với, 134–
nhu cầu (DR), 264–265 quản lý phía nhu 135, 137 thu thập dữ liệu, 140 phân
cầu, 262–263 phát triển, 252 tối ưu hóa phân tích dữ liệu, 165–166 đường dẫn dữ liệu,
phối, 257, 258–259, 140–141 kho dữ liệu, 143–145, 164–165 dữ
liệu, xử lý, 167 bãi bỏ quy định, mối

261–262
quan hệ giữa, 133 kỹ thuật số, Phân tích
hiệu quả năng lượng, lưu nhiễu loạn 148–150, giám sát tình trạng
trữ 264 năng lượng, khả năng thiết bị 163
tương tác 267–270, 78 lần di
chuyển sang, tổng quan 256–

257, 251 giao thức, 101; xem
thêm các giao thức cụ thể về chất lượng dịch (ECM); xem Giám sát tình trạng thiết bị
vụ (QoS); xem Chất lượng dịch vụ (QoS) độ tin (ECM) thiết bị theo dõi, thời gian thực,
cậy, khả năng mở rộng 130, bảo mật 78; xem
tăng trưởng 163–164, bộ xử lý máy chủ 133,
Bảo mật, hệ thống SCADA đồng hồ thông minh / 147
truyền thông, 257, 259–260 bên liên quan, 253–
256 tiêu chuẩn hóa, 79 thời gian sử dụng (TOU),

264 truyền thống, so với, 252–253 tối ưu hóa
IED, 154–155 máy
đường truyền, 257, 260 lỗ hổng bảo mật, 177–
biến áp, 138 kỹ thuật số tích hợp,
179 lực lượng lao động và tối ưu hóa thiết kế
139–140 cầu dao thông minh, 139
kỹ thuật, 257, 261
thiết bị điện tử thông minh (IED),
mối quan hệ giữa, 133 thiết bị điện tử thông
minh (IED), sử dụng, 137–138, 140, 142,
146 kiến thức kỹ thuật chiết xuất,
167–169
Đồng hồ thông minh,
phòng thí nghiệm, 169–170,
242 tổng quan, 272
172 hệ thống kế thừa, 150, 151, 157–158
Hộp số thông minh, 204
mạng cục bộ (LAN), 147 đơn vị hợp nhất,
SOC (thế kỷ thứ hai), 113
139 đường di chuyển, 156–157, 173 tiếng
Phương tiện truyền thông xã hội, sử dụng để cải thiện
ồn, trạm biến áp, 147 tổng quan, 133
độ tin cậy và sự hài lòng của khách hàng, 242–244
thiết bị thông minh cho, 137 phần mềm,
Lập bản đồ dịch vụ truyền thông cụ thể
170, 172, 173 tiêu chuẩn, phân đoạn
(SCSM), 110
đường cung cấp 157–158, kiến trúc hệ
Trải phổ, 124
thống 161, nâng cấp 146–147, 156 giao
Các bên liên quan, 145, 246, 253–256
diện người dùng, 147 nhà cung cấp, 157–
Cấu trúc liên kết hình sao, 81
Ước tính của tiểu bang, 195–198 158
Trung tâm Điều độ Tải trọng Nhà nước (SLDC), 50

Giao thức truyền điều khiển luồng
(SCTP), 100
Ngôn ngữ truy vấn có cấu trúc (SQL), 147

Tự động hóa trạm biến áp (SA) Điều khiển giám sát và thu thập dữ liệu
chuyển tiếp thích ứng, xử lý (SCADA) hệ thống, 2 ưu
cảnh báo 161–162, thông minh, 163 chức điểm, lọc cảnh báo 10–12,
năng ứng dụng, kiến trúc 158, 159, 150, thông minh; hiểu
151 chức năng tự động hóa, 159, 160–161, Báo động thông minh lọc tín
161–162 hiệu tương tự, 14–15 ứng dụng, kiến
trúc 4, 6, 58 nghiên cứu điển hình;

kiến trúc bus, 152, 154, 160 giao xem Nghiên cứu điển hình, thách
diện truyền thông, cạnh tranh 147–148, hiệu thức SCADA của, 130
ứng của, 133

312 Mục lục
hệ thống thông tin liên lạc; hiểu Thời lượng gián đoạn trung bình của hệ thống
Hệ thống thông tin liên lạc, độ phức tạp Chỉ mục (HELP), 235, 242
SCADA, trung tâm điều khiển 21, kiểm tra dự Tần số gián đoạn trung bình của hệ thống
phòng chu kỳ 17–18 (CRC); hiểu Chỉ số (SAIFI), 235, 243
Thu thập dữ liệu kiểm tra dự phòng

T
theo chu kỳ (CRC), 12, 186 hệ thống thu
thập dữ liệu (DAS), 15 tín hiệu kỹ thuật Hệ thống dựa trên điện thoại
số, 16–17 bộ điều phối, 142 tự động hóa quay số, 122, 128, 142
phân phối, 8 bộ xử lý mặt trước, 17 chức vòng lặp thuê bao kỹ thuật số (DSL); hiểu
năng, ứng dụng, 7–8 chức năng, cơ bản, 7 Các vòng lặp thuê bao kỹ thuật số
các chức năng ứng dụng SCADA thế hệ, 8-9 (DSL) dịch vụ tích hợp mạng kỹ thuật số
phân cấp, 33, 46, 151 lịch sử, 3–4 giao (ISDN); xem Các dịch vụ tích hợp
diện người-máy (HMI), 6 thực thi, 4, 46 mạng kỹ thuật số (ISDN), tổng quan
thiết bị điện tử thông minh (IED); hiểu 122–123, 122
Telnet, 100
Hệ thống con kết cuối, RTU, 25 đầu cuối
tương tự, 31 đầu cuối kỹ thuật số, 31
môi trường của, 30–31 giao diện người-

máy (HMI), 31 vai trò của, 30
Thiết bị điện tử thông minh (IED) thiết kế
hiện trường phòng thí nghiệm, dự báo tải 69–70;
xem Tải các trạm tổng thể dự báo; xem các đài Tesla, Nikola, 2
Chính, Hệ thống con Kiểm tra / HMI, 25

Giám sát Ghép kênh phân chia thời gian (TDM), 88
SCADA, 14, 17 multi- Thời gian sử dụng (TOU), 264
master, nhiều RTU, 63 multi-master, nhiều Xử lý cấu trúc liên kết, 229–230
submaster, nhiều điều khiển từ xa, 64 hệ Tổng lỗi vectơ (TVE), 207
thống mở, 22 tổng quan, 21 quy trình sử Bộ chuyển đổi, 15
dụng, 4–5 độ tin cậy, 10 thiết bị đầu cuối Máy biến áp, thông thường, 138
từ xa (RTU); hiểu Máy biến áp, thiết bị không lõi, 138
Máy biến áp, không thông thường
cụ, 138–139
Các công ty truyền tải (TRANSCO), 202, 251

Bảo mật đơn vị đầu cuối từ xa (RTUs);
xem Bảo mật, hệ thống SCADA ghi chuỗi sự kiện Giao thức điều khiển truyền, 98–100, 99
(SOE), 11 bản ghi một cái, nhiều RTU, 63 cái Cáp giao tiếp đôi xoắn, 118–119
đơn cái, một cái từ xa, 62–63 nghiên cứu, 3 trạm
biến áp, 12, 13 truyền tải điện, 12 ứng dụng
SCADA truyền chức năng, 9–10 giao diện người

TRONG
dùng (UI); xem Giao diện người dùng
UHF, 124, 125
Ước tính và đo lường trạng thái động thời gian thực

thống nhất (URTDSM), 213
Bộ thu không đồng bộ phổ quát
(UI), nhà cung cấp hệ thống Máy phát (UART), 85
SCADA, thiết bị độc quyền của, 21–22 Các cặp xoắn không được che chắn (UTP), 119
Đã chuyển đổi các dịch vụ dữ liệu đa phương tiện Giao thức Datagram của Người dùng, 99
(SMDS), 120 Giao diện người dùng (UI), hệ thống SCADA, 23
Synchrophasor, 112, 113 Tiện ích, sở hữu so với cho thuê, 127–128

Mục lục 313
TRONG
Westinghouse, 2
Wi-Fi, 115, 116
Công nghệ đầu cuối khẩu độ rất nhỏ Mạng diện rộng (WAN), 128
(VSAT), điều khiển điện áp phản
Hệ thống giám sát diện rộng (WAMS), 179,
kháng 124 VHF, 124, 125 Volt-ampe (VAR),
204, 209–210
Điện áp 35, 134, 30. Xem thêm Dữ liệu cấu Mạng khu vực gia đình không dây (WHAN), 115
hình điện áp ngược, 241
TỪ
Trong
Ma trận Z, 201
Sóng Z, 115
Wavenis, 115 ZigBee, 115, 116, 280
Phương pháp bình phương nhỏ nhất có trọng số, 197 Liên minh Zigbee, 115


Power System Scada

Uploaded by

Document Information

Original Title

Copyright

Available Formats

Share this document

Share or Embed Document

Sharing Options

Did you find this document useful?

Is this content inappropriate?

Copyright:

Available Formats

Power System Scada

Uploaded by

Copyright:

Available Formats

Machine Translated by Google

Chương ba: Giao tiếp SCADA 129

Thế giới doanh nghiệp Internet

Bức tường lửa

Nhà kho dữ liệu Người phục vụ

Mạng doanh nghiệp / Điểm tấn công

Bức tường lửa

Giao diện người dùng

Mạng WAN SCADA

itudong.com | Vật liệu tự động hóa

130 Hệ thống điện SCADA và lưới điện thông minh

3.15 Những thách thức đối với SCADA và giao

itudong.com | Vật liệu tự động hóa

Chương ba: Giao tiếp SCADA 131

3.16 Tóm tắt

Người giới thiệu

itudong.com | Vật liệu tự động hóa

132 Hệ thống điện SCADA và lưới điện thông minh

itudong.com | Vật liệu tự động hóa

Tự động hóa trạm biến áp (SA)

4.1.1 Bãi bỏ quy định và cạnh tranh

4.1.2 Phát triển các thiết bị điện tử thông minh (IED)

itudong.com | Vật liệu tự động hóa

134 Hệ thống điện SCADA và lưới điện thông minh

4.1.4 Thực hiện và chấp nhận các tiêu chuẩn

4.2 Trạm biến áp thông thường:

Quần đảo tự động hóa

itudong.com | Vật liệu tự động hóa

Chương bốn: Tự động hóa trạm biến áp (SA) 135

Trung tâm điều khiển

Được quấn cứng bằng dây Cu song song

Chuyển tiếp Chuyển tiếp Chuyển tiếp Chuyển tiếp

Thông thường Thông thường Thông thường Thông thường

Thiết bị đóng cắt CT / VT's Thiết bị đóng cắt CT / VT's

Hình 4.1 Trạm biến áp thông thường.

itudong.com | Vật liệu tự động hóa

136 Hệ thống điện SCADA và lưới điện thông minh

Sự bảo vệ Đo sáng Hoạt động

Đồng ruộng Đồng ruộng Đồng ruộng

Thiết bị Thiết bị Thiết bị

itudong.com | Vật liệu tự động hóa

Chương bốn: Tự động hóa trạm biến áp (SA) 137

itudong.com | Vật liệu tự động hóa

138 Hệ thống điện SCADA và lưới điện thông minh

4.3.2 Máy biến áp dụng cụ mới với giao diện kỹ thuật số

itudong.com | Vật liệu tự động hóa

Chương bốn: Tự động hóa trạm biến áp (SA) 139

4.3.3 Cầu dao thông minh

4.3.4 Hợp nhất các đơn vị (MU)

4.4 Trạm biến áp kỹ thuật số tích hợp mới [12,3,8,10,13]

itudong.com | Vật liệu tự động hóa

140 Hệ thống điện SCADA và lưới điện thông minh

Ampli ers, Bộ lọc Tương tự với Tín hiệu kĩ thuật số

Mạch tương tự Kỹ thuật số Xử lý

IEC 61850 9-2

Đường dây điện

Hình 4.4 Đơn vị hợp nhất (MU).

4.4.1 Các mức độ tự động hóa trong trạm biến áp

itudong.com | Vật liệu tự động hóa

Chương bốn: Tự động hóa trạm biến áp (SA) 141

Trạm biến áp Kỹ thuật

Thông tin liên lạc

Rơ le IED (Bảo vệ, SCADA, Giám sát tình trạng
