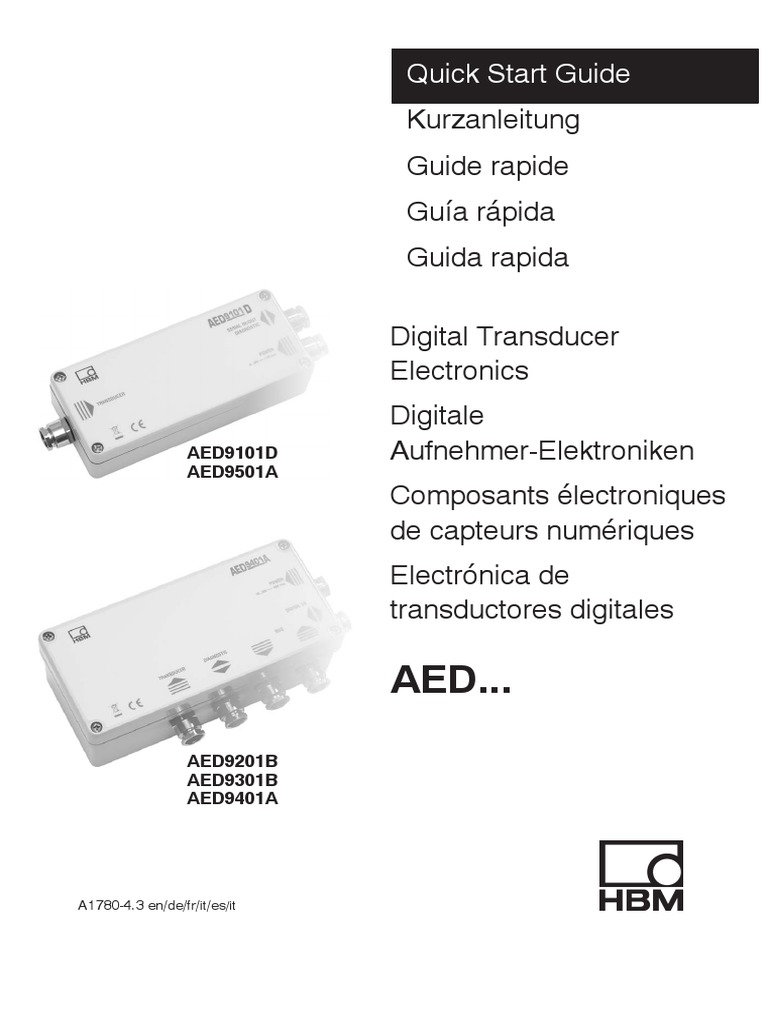

Quick Start Guide: AED9101D AED9501A

Quick Start Guide
Kurzanleitung
Guide rapide
Guía rápida
Guida rapida
Digital Transducer
Electronics
Digitale
AED9101D Aufnehmer-Elektroniken
AED9501A
Composants électroniques
de capteurs numériques
Electrónica de
transductores digitales
AED...
AED9201B
AED9301B
AED9401A
A1780-4.3 en/de/fr/it/es/it
English . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Page 3 − 22
Deutsch . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 23 − 42
Français . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Page 43 − 64
Español . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Página 65 − 84
Italiano . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Pagina 85 − 106
AED System Digital Transducer Electronics 3
1 Safety information . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
2 Description and appropriate use . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
2.1 Configuration . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
3 Cable connection via a PG gland . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
4 Serial communication via the RS485 interface . . . . . . . . . . . . . . . . . . 9
5 HBM software program . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
6 Mechanical construction of the basic devices . . . . . . . . . . . . . . . . . . 11
6.1 AED9101D basic device .................................. 11
6.2 AED9201B basic device .................................. 12
6.3 AED9301B basic device .................................. 13
6.4 AED9401A basic device .................................. 14
6.5 AED9501A basic device .................................. 15
7 Specifications . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
7.1 AD101B amplifier board specifications . . . . . . . . . . . . . . . . . . . . . . 16
7.2 AD103C amplifier board specifications . . . . . . . . . . . . . . . . . . . . . . 17
7.3 AED9101D basic device specifications . . . . . . . . . . . . . . . . . . . . . 18
7.4 AED9201B basic device specifications . . . . . . . . . . . . . . . . . . . . . . 19
7.5 AED9301B basic device specifications . . . . . . . . . . . . . . . . . . . . . . 20
7.6 AED9401A basic device specifications . . . . . . . . . . . . . . . . . . . . . . 21
7.7 AED9501A basic device specifications . . . . . . . . . . . . . . . . . . . . . . 22
A1780−4.3 en/de/fr/es/it HBM

4 AED System Digital Transducer Electronics
1 Safety information
In addition to the instructions below, please note and comply with the de-
tailed safety information and specifications in the individual device docu-
mentation.
Important information
The device must not be modified from the design or safety engineering point of
view except with our express agreement. Any change shall exclude all liability
on our part for any damage resulting therefrom.
Repair is specifically forbidden. Repairs must only be carried out by HBM.
All the factory settings are stored at the factory so that they are safe from
power failure and cannot be deleted or overwritten. They can be reset at any
time by using the command TDD0 .
The production number set at the factory must not be changed.
The transducer connection must always be assigned. It is essential for a
bridge model to be connected up for operation.
General dangers of failing to follow the safety instructions

The HBM components in the measurement chain are state-of-the-art and fail-
safe. The components can give rise to remaining dangers if they are inap-
propriately installed and operated by untrained personnel.
Everyone involved with the installation, commissioning, maintenance or repair
of the components must have read and understood the Operating Manual and
in particular the technical safety instructions.
There are not normally any hazards associated with this product, provided the
notes and instructions for project planning, assembly, appropriate operation
and maintenance are observed.
It is essential to comply with the safety and accident prevention regulations
specific to the particular application
Installation and start-up must only be carried out by suitably qualified person-
nel.
HBM A1780−4.3 en/de/fr/es/it

Do not allow the equipment to become dirty or damp.

During installation and when connecting the cables, take action to prevent
electrostatic discharge as this may damage the electronics.
The required power supply is an extra-low voltage with safe disconnection from
the mains.
When connecting additional devices, comply with the appropriate safety re-
quirements.
Shielded cables must be used for all connections. The screen must be con-
nected extensively to ground on both sides. The power supply and digital I/O
connection cables only need to be shielded if the cables are longer than 30 m
or are routed outside closed buildings.

2 Description and appropriate use
AED transducer electronics must only be used for measurement tasks with
strain gage full bridge transducers and directly associated control and regula-
tory tasks. Use for any purpose other than the above shall be deemed to be in-
appropriate.
In the interests of safety, the transducer electronics should only be operated as
described in the Operating Manual. It is also essential to observe the appropri-
ate legal and safety regulations for the application concerned during use. The
same applies to the use of accessories.
AED9x01 digital transducer electronics are part of the AED component family
that digitally conditions signals from mechanical measurement sensors and
networks them with bus capability. These include the digital amplifier board,
basic devices with an RS-232, RS-485, PROFIBUS DP, the CANopen or Devi-
ceNet interface and intelligent sensors with integrated signal conditioning. The
purpose of these components is to directly digitize and condition the measure-
ment signals at the transducer location.
The AD103C amplifier board can be installed in AED9x01x1) basic devices. It
provides mechanical protection, shields the amplifier board (EMC protection)
and allows you to select the serial interfaces, as well as implementing electrical
isolation appropriate to type.
1) AED9401A and AED9501A to be equipped with AD103C only

2.1 Configuration
Basic device, Interfaces Inputs / outputs Amplifier to

type install
AED9101D RS232, RS485 Trigger input
AED9201B RS232, RS485 Digital I/O
(electrically
isolated)
AED9301B PROFIBUS Digital I/O
(electrically
AD103C
isolated)
AED9401A CANopen or Digital I/O
DeviceNet (electrically
isolated)
AED9501A CANopen or Trigger input
DeviceNet
Digital inputs and outputs allow:

• processes to be controlled via four limit values
• triggered measured values to be determined (MAV) and
• a filling or dosing process to be controlled.
• A diagnostic function has been built into the AD103C to analyze dynamic
measurement. This function includes a memory for 512 (binary) measured
values and associated status information. Different recording modes are
available so that the processes can be analyzed without interrupting mea-
surement.

3 Cable connection via a PG gland
Only a connecting cable with a screen grounded on both sides (and metal con-
nectors) should be used as the connecting cable between the AED9x01A and
its partner device. Bring the screen extensively into contact on both sides at
the PG gland and at the metal shell of the connector. If the partner device does
not have a metal connector, connect the cable shielding extensively to ground.
If there are vast differences between the ground potential of the AED and its
partner device, a potential equalization line must be provided in addition.
1 Remove the outer sheath Strip the insulation from the

of the cable to the required 3
wire ends and tin them.
length of wire L.
Push the screwed cable

gland with the gasket and Shorten the cable shielding
thrust collars over the end and tin the stranded wires.
of the cable.
2 Fan out the cable shielding 4

radially.
Push the ground sleeve
between the wires and the
cable shielding until it Push the cable through the
comes to a stop, press the intermediate supports on
shielding to the sleeve the casing until it comes to
flange, cut off any excess. a stop, bring the screwed
cable gland forward and
screw down tightly.
Fig. 1: Cable connection via a PG gland

4 Serial communication via the RS485 interface
Fig. 2: HBM SC232/422B interface converter
The HBM program includes an interface converter (part no. 1-SC232/422B),

which allows an RS-485 bus to be connected to an RS-232 interface.

5 HBM software program
HBM provides a panel program for setting up the AED:

AED_Panel32 (from Version 3.0.0)
for PROFIBUS connection to a PC:
Adapter CP5511, CP5611 (Siemens)
for CAN / DeviceNet connection to a PC:
PCAN = USB adapter (PEAK-System Technik)
Please take note of the readme.txt files.
The program can be found on the CD-ROM ”1-FIT-AED-DOC” or under

www.hbm.com − Products & Service − Software
Fig. 3: AED_Panel32 program screen display

6 Mechanical construction of the basic devices
Amplifier boards are designed as a plug-in board and plug into the carrier
board in the basic device via a 25–pin sub-D connector. The basic device con-
tains the terminals for the transducer, power pack and interface connections,
the slide switch for interface selection and the voltage stabilizer. The connec-
tion cables exit the casing via PG glands on the side.
A connection diagram is attached inside the lid of the each basic device. When
making the connections, ensure that the wires of the cable do not protrude be-
yond the connection terminals (risk that loops may form). Make sure that the
cable shielding is properly connected to the PG gland (see Figure 1).
6.1 AED9101D basic device
The AED9101D basic device extends the functionality of the AD amplifier

board and provides:
• mechanical protection (IP65)
• a slot for the AD103C amplifier board
• a voltage supply for the amplifier board and transducer excitation (5 VDC)
• total transducer bridge resistance 40 Ω ... 4000 Ω
• a choice of RS-422, RS-485 and RS-232 serial interfaces
• a digital input
• EMC protection
Load cell Interface RS-485 bus Interface, voltage supply,

connections settings termination trigger input, Diagnostic
Connection for
amplifier
Fig. 4: Mechanical construction of the AED9101D (for pin assignment and setup, see sticker in lid)

6.2 AED9201B basic device
The AED9201B basic device extends the functionality of the AD amplifier

board and provides:
• total transducer bridge resistance 80 Ω...4000 Ω
• a choice of RS-485 (4-wire) and RS-232 (electrically isolated from the ampli-
fier) serial interfaces
• two digital inputs and six digital outputs (electrically isolated from the ampli-
fier)
• EMC protection
Connection for amplifier Connections for digital I/O
Transducer Interface Connections for

connection changeover switch power supply and interface
Fig. 5: Mechanical construction of the AED9201B (for pin assignment and setup, see sticker in lid)

6.3 AED9301B basic device
The AED9301B basic device extends the functionality of the AD amplifier

board and provides:
(electrically isolated)
• a PROFIBUS interface (electrically isolated from the amplifier and from the
digital inputs / outputs)
• two digital inputs and four digital outputs (electrically isolated from the ampli-
fier and from PROFIBUS)
• EMC protection
Connector for Voltage supply

amplifier and digital I/O
Bus termination and

diagnostics switch
PROFIBUS
light-emitting Transducer Address PROFIBUS Diagnostics bus
diodes connection settings connection
Fig. 6: Mechanical construction of the AED9301B (for pin assignment and setup, see sticker in lid)

6.4 AED9401A basic device
The AED9401A basic device extends the functionality of the AD amplifier

board and provides:
• an interface for CANopen and DeviceNet (electrically isolated from the am-
plifier)
• two digital inputs and four digital outputs (electrically isolated from the ampli-
fier)
• EMC protection
Power sup- Digital

ply inputs
Digital
outputs
Bus select.
CAN Bus LED
DeviceNet
Power supply
Connector
for amplifier
Load cell Bus Diagnostic Bus CAN/
connection termination Bus DeviceNet
Bus disconnection
Fig. 7: Mechanical construction of the AED9401A (for pin assignment and setup, see sticker in lid)

6.5 AED9501A basic device
The AED9501A basic device extends the functionality of the AD amplifier

board and provides:
• an interface for CANopen and DeviceNet (electrically isolated from the am-
plifier)
• Diagnostic bus
• Digital input IN1
• EMC protection
Load cell Bus termination

connection
Amplifier connection Interface Interface, power supply

AD103C settings and trigger input terminals
Fig. 8: Mechanical construction of the AED9501A (for pin assignment and setup, see sticker in lid)

7 Specifications
7.1 AD101B amplifier board specifications

Type AD101B
Accuracy class (with int. calibration) 0.015
Number of trade values, acc. to
d 6000
EN 45501 (R76)
Input sensitivity μV/e 1
Measuring range ±2.0
mV/V
Input signal range ±3.0
Measuring signal resolution, max. bit 20 (at 1 Hz)
Measuring rate (depending on output
600 ... 4.7
format and baud rate)
Hz
Cut-off frequency of the digital filter
40 ... 0.25
(−3 dB), adjustable
Bridge excitation voltage UB
VDC 5 ... 10 (= supply voltage!)
(Excitation from supply voltage)
Measuring signal input, Strain gage Ω ≥40...4000 1)
transducers (Full bridge)
Transducer connection 6-wire circuit
Input resistance (differential) MΩ >15
Transducer cable length m ≤100, in case of calibration incl. cable
Interface cable length RS-232 m ≤15 (25 pol. female connector)
Calibration signal mV/V 2±0.01 %
Temperature stability of the calibr. signal ppm/°C ≤2.5
Linearity error (related to full scale) % ±0.01
Temperature effect on
zero point (related to full scale) %/10K typ. ± 0.005; max. 0.01
measuring sensitivity (rel. to actual value) typ. ± 0.005; max. 0.01
Interface RS-232
Baud rate, adjustable bit/s 1200 ... 38400
5 ... 10
Supply voltage VDC
residual ripple ≤10 mV (p.p.)
Current consumption (without load cell) mA ≤ 80
Temperature range:
Nominal temperature −10...+40 [+14...+104]
°C [°F]
Service temperature −20...+60 [−4...+140]
Storage temperature −25...+85 [−13...185]
Dimensions mm 93 x 53 x 17
Weight, approx. g 40
Degree of protection according to
IP00
EN 60529 (IEC 529)
1) Depending on the external supply voltage
Not intended for use with AED9401A, AED9501A and CANopen/DeviceNet com-
munication.

7.2 AD103C amplifier board specifications
Type AD103C
Accuracy class 0.01
Number of trade values, accord. to EN 45
e 10 000
501 (R76)
Input sensitivity μV/e 0.5
Measuring range ±2.0
mV/V
Input signal range, max. ±3.0
Measuring signal resolution, max. bit 24
Measuring rate (depending on output
1200 ... 4.7
format and baud rate)
Hz
Cutt-off frequency of the digital filter
200 ... 0.25
(−3 dB), adjust.
Bridge excit. voltage UB (Excit. from supply
VDC 5 ±5 % (= supply voltage)
voltage)
Measuring signal input, SG transducer
Ω ≥40...4000 1)
(Full bridge)
6-wire circuit
Transducer connection
Input resistance (differentiell) MΩ >15
Transducer cable length m ≤100, calibration incl. cable
Interface cable length RS-232 m ≤15 (25-pol. Sub-D-female connector)
Calibration signal mV/V 2±0.01 %
Temperature stability of the calibration
ppm/°C ≤2.5
signal
Linearity deviation (related to full scale
% ±0.002
value)
Temperature effect on
zero point (related to full scale value) typ. ± 0.0025; max. 0.005
%/10 K
measuring sensitivity (related to actual typ. ± 0.0025; max. 0.005
value)
Interface RS-232
Baud rate, adjustable bit/s 1200 ... 115 200
Diagnostics interface (RS-232)
Protocol ASCII/Binary
Baud rate kbit/s 38.4
Node address 0...89
Length of interface cable, max. m ≤15
Supply voltage VDC 5 ±5 %; Residual ripple ≤10 mV (p.p.)
Current consumption (wthout load cell) mA ≤ 90
Nominal temperature range −10 ... +40 [14...104]
Operating temperature range °C [°F] −20 ... +60 [−4...140]
Storage temperature range −25 ... +85 [−13...185]
Dimensions (LxWxH) mm 93 x 53 x 17
Weight, approx. g 40
Degree of protection to EN60529
IP00
(IEC 529)
1) Depending on the external customer side supply voltage or from the basic unit

7.3 AED9101D basic device specifications

Type AED9101D
Measuring amplifier AD103C
Measurement signal input mV/V ±3, nominal ±2
Transducer connection
SG transducer (full bridge) Ω 40 … 4000
Transducer connection type 6-wire circuit
Length of transducer cable m ≤ 100
Bridge excitation voltage VDC 5
Interfaces
Hardware (selected by slide-switch) RS232, RS422, RS485
Length of communications cable RS232 m ≤ 15
RS422, RS485 m ≤ 1000
Max. number of bus nodes (RS485) 32
Diagnose bus (RS-485 2-wire)
Protocol ASCII/binary
Baud rate, max. kbit/s 38,4
Node address 0 … 89
Length of communications cable, max. m 1000
Trigger input
Input voltage range, LOW V 0…1
Input voltage range, HIGH V 2 … 30
Input voltage range at High level = 30 V mA < 3
Power supply
Supply voltage VDC 10 … 30
Current consumption (without load cell) mA ≤ 100 1)
Temperature range
Nominal (rated) temperature −10 … +40
Operation temperature °C
−20 … +60
Storage temperature −25 … +85
Weight, approx. g 440 (without AD10x)
Degree of protection per EN 60529 (IEC 529) IP65
Excitation voltage UB = 5 V
1) Current consumption: ≤100 mA +
Bridge resistance RB

7.4 AED9201B basic device specifications

Type AED9201B
Measuring signal input mV/V ±3, nominal ±2
Transducer connection:
Strain gage transducer (full bridge) Ω ≥80...4000
Transducer cable length m ≤100
Interfaces:
Hardware (select. via slide switch) RS-232, RS-485 (4 wire)
Interface cable length RS-232 m ≤15
RS-485 m ≤1000
Max. number of bus members 90
Control inputs (electrically isolated):
Number 2
Input voltage range, LOW V 0...5
Input voltage range, HIGH V 10...30
Input current, typ., HIGH-level = 24 V mA typ. 12
Insulation voltage, typ. VDC 500
Control outputs 1) (electric. isolated): Supply from supply voltage
Number 4
Output current at LOW level (IOUT) mA <2
Output voltage HIGH level (UOUT) V >15 at Imax
Output current, max. (IOUTmax) mA < 500, per output
Diagnostics bus:
Baud rate, max. kbit/s 38.4
Node address 0 ... 89
Length of Interface cable, max. m 1000
Supply:
Supply voltage (DC), nominal V 18...30
Supply voltage (DC), minimal V 15
Current consumption (without load mA ≤175 2)
cell and Output current)
Temperature range:
Nominal temperature −10...+40 [+14...+104]
°C [°F]
Operating temperature −20...+60 [−4...+140]
Storage temperature −25...+85 [−13...+185]
Degree of protection
IP65
according to EN 60529 (IEC 529)
Supply voltage UB = 5 V
2) Current consumption: ≤175 mA + + ∑ Iout 1...6

7.5 AED9301B basic device specifications

Type AED9301B
PROFIBUS DP:
Protocol PROFIBUS-DP Slave, acc. to DIN 19245-3
Bit rate, max. Mbit/s 12
Subcriber adress, set by rotary switch 3...99
Interface cable length PROFIBUS m 1200 (at 9.6 / 19.2 / 93.75 kbit/s)
1000 (at 187.5 kbit/s)
400 (at 500 kbit/s)
200 (at 1.5 Mbit/s)
100 (at 12 Mbit/s)
Diagnostics bus:
Number 2
Input current, typ., HIGH−level = 24V mA 12
Control outputs 1) (elect. isolated): Supply from supply voltage
Number 4
Max. output current Imax per output A 0.5
Short circ.cur., typ., Ub=24V; RL <0.1Ω A 0.8
Short circuit duration Unlimited
Input current at LOW level mA <2
Output voltage HIGH level V >15 at Imax
Supply:
Supply voltage VDC 18...30
Current consumption (withload cell,
RB = 80 Ω, and addit. output current
of control output Iout 1...4) mA ≤250 2)
Temperature range: Nom. temperat. −10...+40 [+14...+104]
°C
Operating temperature −20...+60 [−4...+140]
[°F]
Storage temperature −25...+85 [−13...+185]
Degree of protection according to EN
IP65
60529 (IEC 529)
2) Current consumption at 18 V−Supply: 250 mA + IOUT 1...4
at 24 V−Supply: 200 mA + IOUT 1...4
IOUT 1...4 = Current of the control outputs

7.6 AED9401A basic device specifications

Type AED9401A
CAN-Bus:
Protocol CANopen
Bit rate, max. kbit/s 10 ... 1000
Length of Interface cable m 5000 ... 25
DeviceNet-Bus:
Protocol DeviceNet
Bit rate, max. kbit/s 125 ... 500
Length of Interface cable m 1000 ... 100
Diagnostics bus:
Number 2
Input current, typ., HIGH−level = 24V mA 12
Control outputs 1) (electr. isolated): Supply from supply voltage
Number 4
Max. output current Imax per output A 0.5
Short circ. cur., typ., Ub=24V; RL<0.1Ω A 0.8
Short circuit duration Unlimited
Input current at LOW level mA <2
Output voltage HIGH level V >15 at Imax
Supply:
Supply voltage VDC 18...30
Current consumption (with load cell,
RB = 80 Ω and addition. output
current of the control output Iout 1...4) mA ≤250 2)
Temperature range: Nom. temperat. −10...+40 [+14...+104]
Operating temperature °C [°F] −20...+60 [−4...+140]
Storage temperature −25...+85 [−13...185]
Degree of protection according to EN
IP65
60529 (IEC 529)
2) Current consumption at 18 V−Supply: 250 mA + IOUT 1...4
IOUT 1...4 = Current of the control outputs

7.7 AED9501A basic device specifications

Type AED9501A
Amplifier board AD103C
Measurment signal input mV/V 3, nominal 2
SG transducer (1...4 full bridge, each 350Ω), RB Ω 80...4000
Transducer connection 6 wire circuit
Length of transducer cable m ≤ 100
CANopen
Protocol CANopen
Bit rate, max. kbit/s 10...1000
Node address 1...127
Length of interface cable m 5000...25
DeviceNet bus
Protocol DeviceNet
Bit rate, max. kbit/s 125...500
Node address 1...63
Length of interface cable m 1000...100
Diagnostics bus
Node address 0...89
Length of interface cable, max. m 1000
Trigger input
Input current with High level = 30 V mA <3
Power supply
Supply voltage (DC) V 10...30
Current consumption (without load cell) mA ≤ 120 1)
Temperature range
Nominal temperature range °C [°F] −10...+40 [+14...+104]
Operating temperature range °C [°F] −20...+60 [−4...+140]
Storage temperature range °C [°F] −25...+85 [−13...+185]
Miscellaneous
Dimensions (L x W x H) mm 190 x 65 x 40
Degree of protection to EN 60529 (IEC529) IP65
Excitation voltage UB = 5 V
1) Current consumption: ≤120 mA +

Digitale Aufnehmerelektroniken AED-System 23
1 Sicherheitshinweise . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
2 Beschreibung und bestimmungsgemäße Verwendung . . . . . . . . . . 26
2.1 Aufbau . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
3 Kabelanschluss über PG-Verschraubung . . . . . . . . . . . . . . . . . . . . . . 28
4 Serielle Kommunikation über RS-485-Schnittstelle . . . . . . . . . . . . . 29
5 HBM-Software-Programm . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30
6 Mechanischer Aufbau der Grundgeräte . . . . . . . . . . . . . . . . . . . . . . . . 31
6.1 Grundgerät AED9101D ................................... 31
6.2 Grundgerät AED9201B ................................... 32
6.3 Grundgerät AED9301B ................................... 33
6.4 Grundgerät AED9401A ................................... 34
6.5 Grundgerät AED9501A ................................... 35
7 Technische Daten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36
7.1 Technische Daten Messverstärkerplatine AD101B . . . . . . . . . . . . 36
7.2 Technische Daten Messverstärkerplatine AD103C . . . . . . . . . . . . 37
7.3 Technische Daten Grundgerät AED9101D . . . . . . . . . . . . . . . . . . 38
7.4 Technische Daten Grundgerät AED9201B . . . . . . . . . . . . . . . . . . . 39
7.5 Technische Daten Grundgerät AED9301B . . . . . . . . . . . . . . . . . . . 40
7.6 Technische Daten Grundgerät AED9401A . . . . . . . . . . . . . . . . . . . 41
7.7 Technische Daten Grundgerät AED9501A . . . . . . . . . . . . . . . . . . . 42

24 Digitale Aufnehmerelektroniken AED-System
1 Sicherheitshinweise
Befolgen und beachten Sie außer den nachfolgenden Hinweisen, die aus-
führlichen sicherheitsrelevanten Angaben und die Spezifikationen in den
individuellen Unterlagen der Geräte.
Wichtige Hinweise
Das Gerät darf ohne unsere ausdrückliche Zustimmung weder konstruktiv
noch sicherheitstechnisch verändert werden. Jede Änderung schließt eine Haf-
tung unsererseits für daraus resultierende Schäden aus.
Insbesondere sind jegliche Reparaturen untersagt. Reparaturen dürfen nur von
HBM durchgeführt werden.
Die komplette Werkseinstellung wird im Werk netzausfallsicher und nicht
lösch− oder überschreibbar gespeichert und kann mit dem Befehl TDD0 je-
derzeit wieder eingestellt werden.
Die im Werk eingestellte Fertigungsnummer sollte nicht verändert werden.
Der Aufnehmeranschluss muss immer beschaltet sein. Schließen Sie zum
Betrieb unbedingt eine Brückennachbildung an.
Allgemeine Gefahr bei Nichtbeachten der Sicherheitshinweise

Die HBM-Komponenten entsprechen dem Stand der Technik und sind be-
triebssicher. Von den Komponenten können Restgefahr ausgehen, wenn sie
von ungeschultem Personal unsachgemäß eingesetzt und bedient werden.
Jede Person, die mit Aufstellung, Inbetriebnahme, Wartung oder Reparatur der
Komponenten beauftragt ist, muss die Bedienungsanleitung und insbesondere
die sicherheitstechnischen Hinweise gelesen und verstanden haben.
Im Normalfall gehen von diesem Produkt keine Gefahren aus, sofern die Hin-
weise und Anleitungen für Projektierung, Montage, bestimmungsgemäßen Be-
trieb und Instandhaltung beachtet werden.
Die für die jeweilige Anwendung geltenden Sicherheits- und Unfallverhütungs-
vorschriften sind unbedingt zu beachten.
Montage und Inbetriebnahme darf ausschließlich durch qualifiziertes Personal
vorgenommen werden.

Vermeiden Sie die Einwirkung von Schmutz und Feuchtigkeit.

Treffen Sie bei der Montage und beim Anschluss der Leitungen Maßnahmen
gegen elektrostatische Entladungen, die die Elektronik beschädigen können.
Zur Stromversorgung ist eine Kleinspannung mit sicherer Trennung vom Netz
erforderlich.
Beim Anschluss von Zusatzeinrichtungen sind die allgemeinen Sicherheitsbe-
stimmungen einzuhalten.
Für alle Verbindungen sind geschirmte Leitungen zu verwenden. Der Schirm
ist beidseitig flächig mit Masse zu verbinden. Leitungen zur Anbindung der
Versorgung sowie der Digital-I/O sind nur dann geschirmt auszuführen, falls
eine Kabellänge von 30 m überschritten wird oder falls die Leitungen
außerhalb geschlossener Gebäude verlegt werden.

2 Beschreibung und bestimmungsgemäße Verwendung
Die AED-Aufnehmerelektroniken sind ausschließlich für Messaufgaben mit

DMS-Vollbrücken-Aufnehmer und direkt damit verbundene Steuerungs- und
Regelaufgaben zu verwenden. Jeder darüber hinausgehende Gebrauch gilt als
nicht bestimmungsgemäß.
Zur Gewährleistung eines sicheren Betriebes dürfen die Aufnehmer-
elektroniken nur nach den Angaben in der Bedienungsanleitung betrieben
werden. Bei der Verwendung sind zusätzlich die für den jeweiligen
Anwendungsfall erforderliche Rechts- und Sicherheitsvorschriften zu beachten.
Sinngemäß gilt dies auch bei Verwendung von Zubehör.
Die digitale Aufnehmerelektronik AED9x01x gehört zur Familie der
AED-Komponenten, die Signale von mechanischen Messwertgebern digital
aufbereiten und busfähig vernetzen. Dazu zählen die digitale Messverstärker-
platine, Grundgeräte mit RS-232, RS-485-, PROFIBUS-DP, CANopen- oder
DeviceNet-Schnittstelle und intelligente Sensoren mit integrierter Signalver-
arbeitung. Zweck dieser Komponenten ist die direkte Digitalisierung und Kon-
ditionierung der Messsignale am Aufnehmerort.
In den Grundgeräten AED9x01x1) kann die Messverstärkerplatine AD103C
eingesetzt werden. Er bietet mechanischen Schutz, schirmt die Messverstär-
kerplatine ab (EMV-Schutz) und bietet die Möglichkeit serielle Schnittstellen
anzuwählen und realisiert je nach Typ eine Potenzialtrennung.
1) AED9401A und AED9501A nur mit AD103C bestückbar

2.1 Aufbau
Grundgerät, Typ Schnittstellen Ein- / Ausgänge Einsetzbare

Messverstärker
AED9101D RS-232, RS-485 Triggereingang
AED9201B RS-232, RS-485 Digitale I / O
(potenzialgetrennt)
AED9301B PROFIBUS Digitale I / O AD103C
(potenzialgetrennt)
AED9401A CANopen oder Digitale I / O
DeviceNet (potenzialgetrennt)
AED9501A CANopen oder Triggereingang
DeviceNet
Die digitalen Ein-/Ausgänge ermöglichen:

• die Steuerung von Prozessen über vier Grenzwerte
• die Ermittlung von getriggerten Messwerten (MAV), bzw.
• die Steuerung eines Füll- bzw. Dosierprozesses.
• Für die Analyse der dynamischen Messvorgänge ist in der AD103C ein Dia-
gnosefunktion eingebaut. Diese Funktion enthält einen Speicher für 512
Messwerte (binär) und die zugehörigen Statusinformationen. Unterschiedli-
che Aufzeichnungsmodi erlauben eine Analyse der Vorgänge ohne eine Un-
terbrechung des Messvorganges.

3 Kabelanschluss über PG-Verschraubung
Als Verbindungsleitung zwischen AED9x01A und Partnergerät darf nur eine

Verbindungsleitung mit zweiseitig geerdetem Schirm (und Metallsteckern)
verwendet werden. Der Schirm ist beidseitig großflächig an der PG-Verschrau-
bung und am Gehäuse des Metallsteckers aufzulegen. Wenn das keinen Me-
tallstecker hat, ist der Kabelschirm großflächig nach Erde anzuschließen. Be-
stehen zwischen AED und Partnergerät große Erdpotenzialunterschiede, ist
zusätzlich ein Potenzialausgleichsleiter vorzusehen.
1 Je nach gewünschter Aderenden abisolieren und

Aderlänge L Kabelaußen- 3
verzinnen.
mantel entfernen.
Kabelverschraubung mit
Dichtring und Druckringen Kabelschirm kürzen und
über das Kabelende Litzen abisolieren.
schieben.
2 Kabelschirm radial auffä- 4

chern.
Erdungshülse zwischen
Litzen und Kabelschirm auf
Anschlag schieben, Schirm Kabel durch Zwischen-
an Hülsenflansch an- stützen am Gehäuse bis
drücken, Überstand ab- zum Anschlag schieben,
schneiden. Kabelverschraubung vor-
schieben und fest
verschrauben.
Abb.1: Kabelanschluss über PG-Verschraubung

4 Serielle Kommunikation über RS-485-Schnittstelle
Abb.2: HBM-Schnittstellenkonverter SC232/422B
HBM hat einen Schnittstellenkonverter (Teile-Nr. 1-SC232/422B) im Pro-

gramm, der es ermöglicht einen RS-485-Bus an eine RS-232-Schnittstelle
anzuschließen.

5 HBM-Software-Programm
Für die Einstellung der AED bietet HBM ein Panel-Programm an:
AED_Panel32 (ab Version 3.0.0)
für PROFIBUS-Anbindung an einen PC:
Adapter CP5511, CP5611 (Fa. Siemens)
für CAN-/DeviceNet-Anbindung an einen PC:
PCAN = USB-Adapter (PEAK-System Technik)
Bitte beachten Sie die readme.txt−Files.
Das Programm ist Bestandteil der CD-ROM “1-FIT-AED-DOC” oder auch zu

finden unter www.hbm.com − Produkte & Service − Software.
Abb.3: Bildschirmdarstellung des AED_Panel32-Programmes

6 Mechanischer Aufbau der Grundgeräte
Die Messverstärkerplatinen sind als Steckplatine ausgeführt, die über einen

25-poligen Sub-D-Stecker auf die Trägerplatine des Grundgeräts aufgesteckt
wird. Im Grundgerät befinden sich die Klemmen für den Aufnehmer-, Netzteil-
und Interface-Anschluss, die Schiebeschalter für die Schnittstellenwahl sowie
der Spannungsstabilisator. Die Anschlusskabel sind über PG-Verschrau-
bungen seitlich am Gehäuse herausgeführt.
Im Deckel der Grundgeräte ist ein Anschlussschema eingeklebt. Beachten Sie
beim Anschließen, daß die Kabeladern nicht über die Anschlussklemmen her-
ausragen (Gefahr von Schleifenbildung). Achten Sie auch auf korrekten An-
schluss des Kabelschirms an die PG-Verschraubung (Abb. 1).
6.1 Grundgerät AED9101D
Das Grundgerät AED9101D erweitert die Funktionalität der AD-Messverstär-

kerplatine und bietet:
• Mechanischen Schutz (IP65)
• Steckplatz für Messverstärkerplatine AD103C
• Spannungsvers. für Messverstärkerplatine und Aufnehmerspeisung (5 VDC)
• Gesamtbrückenwiderstand Aufnehmer 40 Ω ... 4000 Ω
• Wählbare serielle Schnittstellen RS-422, RS-485, RS-232
• einen digitalen Eingang
• EMV-Schutz
Aufnehmer- Interface- RS-485- Interface, Spannungsversor-

Anschluss Einstellungen Busabschluss gung, Triggereingang, Diagnose
Anschluss
Messverstärker AD103C
Abb. 4: Mechanischer Aufbau AED9101D (Anschlussbelegung und Einstellung siehe Aufkleber im Deckel)

6.2 Grundgerät AED9201B
Das Grundgerät AED9201B erweitert die Funktionalität der AD-Messverstär-

• Gesamtbrückenwiderstand Aufnehmer 80 Ω...4000 Ω
• Wählbare serielle Schnittstellen RS-485 (4-Draht), RS-232 (potenzialge-
trennt vom Messverstärker)
• Zwei digitale Eingänge und sechs digitale Ausgänge (potenzialgetrennt vom
Messverstärker)
• EMV-Schutz
Anschluss Anschlüsse
Messverstärker Digitale I / O
Aufnehmer- Interface- Anschlüsse

Anschluss Umschalter Stromversorgung und Interface
Abb. 5: Mechanischer Aufbau AED9201B (Anschlussbelegung und Einstellung siehe Aufkleber im Deckel)

6.3 Grundgerät AED9301B
Das Grundgerät AED9301B erweitert die Funktionalität der AD-Messverstär-

(potenzialgetrennt)
• PROFIBUS-Schnittstelle (potenzialgetrennt vom Messverstärker und von
den digitalen Ein- / Ausgängen)
• Zwei digitale Eingänge und vier digitale Ausgänge (potenzialgetrennt vom
Messverstärker und vom PROFIBUS)
• EMV-Schutz
Steckverbinder Spannungsversorgung
Messverstärker und digitale I / O
Busabschluss- und
Diagnoseschalter
PROFIBUS- Aufnehmer- Adress- PROFIBUS- Diagnose-Bus-An-

Leuchtdioden Anschluss einstellung Anschluss schluss
Abb. 6: Mechanischer Aufbau AED9301B (Anschlussbelegung und Einstellung siehe Aufkleber im Deckel)

6.4 Grundgerät AED9401A
Das Grundgerät AED9401A erweitert die Funktionalität der AD-Messverstär-

(potenzialgetrennt)
• Schnittstelle für CANopen und DeviceNet (potenzialgetrennt vom Messver-
stärker)
• Zwei digitale Eingänge und vier digitale Ausgänge (potenzialgetrennt vom
Messverstärker)
• EMV-Schutz
Spannungs- Digitale
versorgung Eingänge
Digitale
Ausgänge
Busauswahl
CAN Bus LED
DeviceNet
Spannungs-
versorgung
Steckverbinder
Messverstärker
Wägezellen- Bus- Diagnose- CAN-Bus/
Anschluss Abschluss Bus DeviceNet
Bus-Abtrennung
Abb. 7: Mechanischer Aufbau AED9401A (Anschlussbelegung und Einstellung siehe Aufkleber im Deckel)

6.5 Grundgerät AED9501A
Das Grundgerät AED9501A erweitert die Funktionalität der AD-Messverstär-

(potenzialgetrennt)
• Schnittstelle für CANopen und DeviceNet (potenzialgetrennt vom Messver-
stärker)
• Diagnosebus
• Digitaler Eingang IN1
• EMV-Schutz
Wägezellen- Busabschluss
anschluss
Messverstärkeranschluss- Schnittstellen- Anschlüsse für Schnittstellen, Versorgungs-

AD103C Einstellungen spannung, Triggereingang
Abb. 8: Mechanischer Aufbau AED9501A (Anschlussbelegung und Einstellung siehe Aufkleber im Deckel)

7 Technische Daten
7.1 Technische Daten Messverstärkerplatine AD101B

Typ AD101B
Genauigkeitsklasse (mit int. Kalibrierung) 0,015
Anzahl der Eichwerte nach
d 6000
EN 45501 (R76)
Eingangsempfindlichkeit μV/e 1
Messbereich ±2,0
mV/V
Eingangssignalbereich ±3,0
Messsignalauflösung, max. bit 20 (bei 1 Hz)
Messrate (abhängig von Ausgabeformat
600 ... 4,7
und Baudrate)
Hz
Grenzfrequenz des Digitalfilters (−3 dB),
40 ... 0,25
einstellbar
Brückenspeisespannung UB
VDC 5 ... 10 (= Versorgungsspannung!)
(Speisung aus Versorgungsspanung)
Messsignaleingang, DMS-Aufnehmer Ω ≥40...4000 1)
(Vollbrücke)
Aufnehmeranschlussart 6-Leiterschaltung
Eingangswiderstand (differentiell) MΩ >15
Aufnehmerkabellänge m ≤100, bei Kalibrierung incl. Kabel
Schnittstellenkabellänge RS-232 m ≤15 (25 pol. Sub-D-Buchse)
Kalibriersignal mV/V 2±0,01 %
Temperaturstabilität des
ppm/°C ≤2,5
Kalibriersignales
Linearitätsabweichung (bezogen auf
% ±0,01
den Endwert)
Temperatureinfluß auf
den Nullpunkt (bez. auf den Endwert)
%/10 K typ. ± 0,005; max. 0,01
die Messempfindlichkeit (bez. auf den
typ. ± 0,005; max. 0,01
Istwert)
Schnittstelle RS-232
Baudrate, einstellbar bit/s 1200 ... 38400
5 ... 10
Versorgungsspannung VDC
Restwelligkeit ≤10 mV (p.p.)
Stromaufnahme (ohne Wägezelle) mA ≤ 80
Temperaturbereich:
Nenntemperatur −10 ... +40
°C
Gebrauchstemperatur −20 ... +60
Lagerungstemperatur −25 ... +85
Abmessungen mm 93 x 53 x 17
Gewicht, ca g 40
Schutzart nach EN 60529 (IEC 529) IP00
1) Abhängig von der externen Versorgungsspannung
Nicht für den Betrieb mit dem Grundgerät AED9401A, AED9501A und für
CANopen- und DeviceNet-Kommunikation einsetzbar.

7.2 Technische Daten Messverstärkerplatine AD103C

Typ AD103C
Genauigkeitsklasse 0,01
Anzahl der Eichwerte nach EN 45 501
e 10 000
(R76)
Eingangsempfindlichkeit μV/e 0,5
Messbereich ±2,0
mV/V
Eingangssignalbereich, max. ±3,0
Messsignalauflösung, max. bit 24
Messrate (abhängig von Ausgabeformat
1200 ... 4,7
und Baudrate)
Hz
Grenzfrequenz des Digitalfilters (−3 dB),
200 ... 0,25
einstellbar
Brückenspeisespannung UB
VDC 5 ±5 % (= Versorgungsspannung)
(Speisung aus der Versorgungsspannung)
Messsignaleingang, DMS-Aufnehmer
(Vollbrücke) Ω ≥40...4000 1)
Eingangswiderstand (differentiell) MΩ >15
Aufnehmerkabellänge m ≤100, Kalibrierung incl. Kabel
Schnittstellenkabellänge RS-232 m ≤15 (25-pol. Sub-D-Buchse)
Kalibriersignal mV/V 2±0,01 %
Temperaturstabilität des
ppm/°C ≤2,5
Kalibriersignales
Linearitätsabweichung (bezogen auf den
% ±0,002
Endwert)
Temperatureinfluss auf
den Nullpunkt (bez. auf den Endwert) typ. ± 0,0025; max. 0,005
%/10 K
die Messempfindlichkeit (bezogen auf
den Istwert) typ. ± 0,0025; max. 0,005
Schnittstelle RS-232
Baudrate, einstellbar bit/s 1200 ... 115 200
Diagnose-Schnittstelle (RS-232)
Protokoll ASCII/Binär
Baudrate kbit/s 38,4
Teilnehmeradresse 0...89
Schnittstellenkabellänge, max. m ≤15
5 ±5 %
Versorgungsspannung VDC
Restwelligkeit ≤10 mV (p.p.)
Stromaufnahme (ohne Wägezelle) mA ≤ 90
Nenntemperaturbereich −10 ... +40
Gebrauchstemperaturbereich °C −20 ... +60
Lagerungstemperaturbereich −25 ... +85
Abmessungen (LxBxH) mm 93 x 53 x 17
Gewicht, ca. g 40
1) Abhängig von der externen kundenseitigen Versorgungsspannung oder dem Grundgerät

7.3 Technische Daten Grundgerät AED9101D

Typ AED9101D
Messsignaleingang mV/V ±3, nominal ±2
Aufnehmeranschluss
DMS-Aufnehmer (Vollbrücke) Ω 40 … 4000
Aufnehmerkabellänge m ≤ 100
Brückenspeisespannung VDC 5
Schnittstellen
Hardware (durch Schiebeschalter wählbar) RS232, RS422, RS485
Schnittstellenkabellänge RS232 m ≤ 15
RS422, RS485 m ≤ 1000
Max. Anzahl der Busteilnehmer (RS485) 32
Diagnose-Bus (RS-485-2-Draht)
Baudrate, max. kbit/s 38,4
Teilnehmeradresse 0 … 89
Schnittstellenkabellänge, max. m 1000
Triggereingang
Eingangsspannungsbereich, LOW V 0…1
Eingangsspannungsbereich, HIGH V 2 … 30
Eingangsstrom bei High-Pegel = 30 V mA < 3
Versorgung
Versorgungsspannung VDC 10 … 30
Stromaufnahme (ohne Wägezelle) mA ≤ 100 1)
Temperaturbereich
Nenntemperatur −10 … +40
Gebrauchstemperatur °C
−20 … +60
Lagerungstemperatur −25 … +85
Abmessungen (LxBxH) mm 190 x 65 x 40
Gewicht, ca. g 440 (ohne AD10x)
Speisespannung UB = 5 V
1) Stromaufnahme: ≤ 100 mA +
Brückenwiderstand RB

7.4 Technische Daten Grundgerät AED9201B

Typ AED9201B
Aufnehmeranschluss
DMS-Aufnehmer (Vollbrücke) Ω ≥80...4000
Aufnehmerkabellänge m ≤100
Schnittstellen
Hardware (durch Schiebeschalter wählbar) RS-232, RS-485 (4-Draht)
Schnittstellenkabellänge RS-232 ≤15
RS-485 m ≤1000
Max. Anzahl der Busteilnehmer m 90
Steuereingänge (potenzialgetrennt)
Anzahl 2
Eingangsspannungsbereich, LOW V 0...5
Eingangsspannungsbereich, HIGH V 10...30
Eing._strom, typ., HIGH-Pegel = 24 V mA typ. 12
Isolationsspannung, typ. VDC 500
Steuerausgänge 1) Speisung erfolgt aus der Versorgungs-
(potenzial getrennt) spannung
Anzahl 4
Ausg.-strom bei LOW-Pegel (IOUT) mA <2
Ausg.-spanng. HIGH-Pegel (UOUT) V > 15 bei Imax
Ausgangsstrom, max. (IOUTmax) mA < 500, pro Ausgang
Teilnehmeradresse 0 ... 89
Versorgung
Versorgungsspannung (DC), nominal V 18...30
Versorgungsspannung (DC), minimal V 15
Stromaufnahme (ohne Wägezelle und mA ≤175 2)
Ausgangsbelastung)
Temperaturbereich
Nenntemperatur −10...+40
°C
Gebrauchstemperatur −20...+60
Lagerungstemperatur −25...+85
2) Stromaufnahme: ≤175 mA + + ∑ Iout 1...6

7.5 Technische Daten Grundgerät AED9301B

Typ AED9301B
Aufnehmeranschluss
PROFIBUS DP
Protokoll PROFIBUS-DP Slave, nach DIN 19245-3
Bitrate, max. Mbit/s 12
Teilnehmeradresse, über
Drehschalter einstellbar 3...99
Schnittstellenkabellänge PROFIBUS m 1200 (bei 9,6 / 19,2 / 93,75 kbit/s)
1000 (bei 187,5 kbit/s);
400 (bei 500 kbit/s);
200 (bei 1,5 Mbit/s);
100 (bei 12 Mbit/s)
Steuereingänge (potenzialgetrennt)
Anzahl 2
Eing.-strom, typ., HIGH-Pegel = 24 V mA 12
Steuerausgänge 1) (potent.-getrennt) Speisung erfolgt aus der Versorgungsspannung
Anzahl 4
max. Ausgangsstrom Imax pro A 0,5
Ausgang
Kurzschlussstr., typ., Ub=24V; RL <0,1Ω A 0,8
Kurzschlussdauer Unbegrenzt
Eingangsstrom bei LOW-Pegel mA <2
Ausgangsspannung HIGH-Pegel V >15 bei Imax
Versorgung
Versorgungsspannung
VDC 18...30
Stromaufnahme (mit Wägezelle,
mA ≤250 2)
RB = 80 Ω, zuzügl. Ausgangsströme
der Steuerausgänge Iout 1...4)
Temperaturbereich: Nenntemperatur °C −10...+40
Gebrauchstemperatur °C −20...+60
Lagerungstemperatur °C −25...+85
2) Stromaufnahme bei 18 V-Versorgung: 250 mA + IOUT 1...4
bei 24 V−Versorgung: 200 mA + IOUT 1...4
IOUT 1...4 = Strom der Steuerausgänge

7.6 Technische Daten Grundgerät AED9401A

Typ AED9401A
Aufnehmeranschluss:
CAN-Bus:
Protokoll CANopen
Bitrate, max. kbit/s 10 ... 1000
Schnittstellenkabellänge m 5000 ... 25
DeviceNet-Bus:
Protokoll DeviceNet
Schnittstellenkabellänge m 1000 ... 100
Steuereingänge (potenzialgetrennt):
Anzahl 2
Eing.-strom, typ., HIGH-Pegel = 24 V mA 12
Steuerausgänge 1) (potent. getrennt): Speisung erfolgt aus Versorgungsspannung
Anzahl 4
max. Ausgangsstrom Imax pro Ausgang A 0,5
Kurzschlussstr., typ., Ub=24V; RL <0,1Ω A 0,8
Kurzschlussdauer Unbegrenzt
Ausgangsstrom bei LOW-Pegel mA <2
Ausgangsspannung HIGH-Pegel V >15 bei Imax
Versorgung:
Versorgungsspannung VDC 18...30
Stromaufnahme (mit Wägezellen, mA ≤250 2)
RB = 80 Ω, zuz. Ausgangsströme der
Steuerausg. Iout 1...4)
Temperaturbereiche: Nenntemperatur °C −10...+40
Gebrauchstemperatur °C −20...+60
Lagerungstemperatur °C −25...+85
2) Stromaufnahme bei 18 V-Versorgung: 250 mA + IOUT 1...4
IOUT 1...4 = Strom der Steuerausgänge

7.7 Technische Daten Grundgerät AED9501A

Typ AED9501A
Messsignaleingang mV/V 3, nominal 2
DMS-Aufnehmer (1...4 Vollbrücken, je
80...4000
350 Ω), RB Ω
6-Leiterschaltung
Aufnehmeranschluss
≤ 100
Aufnehmerkabellänge m
5
Brückenspeisespannung VDC
CAN-Bus
Protokoll CANopen
Bitrate, max. kbit/s 10...1000
Schnittstellenkabellänge m 5000...25
DeviceNet-Bus
Protokoll DeviceNet
Bitrate kbit/s 125...500
Schnittstellenkabellänge m 1000...100
Triggereingang
Eingangsstrom bei High−Pegel = 30V mA <3
Spannungsversorgung
Versorgungsspannung (DC) V 10...30
Stromaufnahme (ohne Wägezelle) mA ≤ 120 1)
Temperaturbereich
Nenntemperaturbereich °C −10...+40
Gebrauchstemperaturbereich °C −20...+60
Lagerungstemperaturbereich °C −25...+85
Sonstiges
Abmessungen (L x B x H) mm 190 x 65 x 40
Gewicht, ca,. g 440 (ohne AD10x)
Schutzart nach EN 60529 (IEC529) IP65
1) Stromaufnahme: ≤120 mA +

Composants électroniques de capteurs numériques AED 43
1 Consignes de sécurité . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44
2 Description et utilisation conforme à la vocation du produit . . . . . 47
2.1 Structure . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48
3 Raccordement du câble par presse-étoupe PG . . . . . . . . . . . . . . . . . 49
4 Communication série via l’interface RS-485 . . . . . . . . . . . . . . . . . . . . 50
5 Logiciel HBM . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51
6 Structure mécanique des modules de base . . . . . . . . . . . . . . . . . . . . 52
6.1 Appareil de base AED9101D .............................. 52
6.2 Appareil de base AED9201B .............................. 54
6.3 Appareil de base AED9301B .............................. 55
6.4 Appareil de base AED9401A .............................. 56
6.5 Appareil de base AED9501A .............................. 57
7 Caractéristiques techniques . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 58
7.1 Caractéristiques techniques de la platine amplificatrice AD101B 58
7.2 Caractéristiques techniques de la platine amplificatrice AD103C 59
7.3 Caractéristiques techniques du appareil de base AED9101D . . 60
7.4 Caractéristiques techniques du appareil de base AED9201B . . 61
7.5 Caractéristiques techniques du appareil de base AED9301B . . 62
7.6 Caractéristiques techniques du appareil de base AED9401A . . 63
7.7 Caractéristiques techniques du appareil de base AED9501A . . 64

44 Composants électroniques de capteurs numériques AED
1 Consignes de sécurité
En dehors des consignes suivantes, suivre et respecter toutes les don-

nées de sécurité ainsi que les spécifications des documents fournis avec
chaque appareil.
Avis important
Il est interdit de modifier l’appareil sur le plan conceptuel ou celui de la sécurité

sans accord explicite de notre part. Nous déclinons toute responsabilité en cas
de dommages causés par des modifications non autorisées.
Il est notamment interdit de procéder soi−même à toute réparation. Seul HBM

est autorisé à intervenir sur les produits.
L’ensemble des réglages d’usine est protégé en usine contre les pannes d’ali-
mentation et ne peut être effacé ou remplacé. La commande TDD0 permet en
outre de revenir aux réglages d’usine à tout moment.
Le numéro de fabrication réglé en usine ne doit pas être modifié.
Le branchement du capteur doit toujours être câblé. Vous devez raccorder

une simulation de pont avant la mise en marche.
Risques généraux en cas de non−respect des consignes de sécurité
Les composants HBM correspondent au niveau de développement technologi-

que actuel et présentent une parfaite sécurité de fonctionnement. Les compo-
sants peuvent présenter des dangers résiduels s’ils sont utilisés par du person-
nel non qualifié sans tenir compte des consignes de sécurité.
Toute personne chargée de l’installation, de la mise en service, de la mainte-

nance ou de la réparation des composants doit impérativement avoir lu et com-
pris le manuel d’emploi et notamment les informations relatives à la sécurité.
En cas d’utilisation normale, c’est−à−dire lorsque les instructions et consignes

de sécurité concernant la planification, le montage, l’exploitation et l’entretien
ont été respectées, ce produit ne représente aucun danger.

Les règles de sécurité et de prévention des accidents en vigueur pour chaque

application doivent impérativement être respectées.
Seul du personnel qualifié est autorisé à effectuer les opérations de montage

et de mise en service.

Protéger l’appareil de la poussière et de l’humidité.
Lors du montage et du raccordement des lignes, prendre des mesures contre

les décharges électrostatiques qui pourraient entraîner une détérioration des
composants électroniques.
L’appareil ne peut être alimenté que par une basse tension sécurisée par fusi-
ble.
En cas de raccordement d’appareils supplémentaires, respecter les exigences

de sécurité.
Toutes les lignes de raccordement doivent être blindées. Le blindage doit être
relié en nappe à la masse des deux côtés. Les lignes d’alimentation ou de rac-
cordement aux E/S numériques ne doivent être blindées que si leur longueur
est supérieure à 30 m ou si elles sortent d’une enceinte fermée.

2 Description et utilisation conforme à la vocation du

produit
L’électronique numérique de capteur AED ne doit être utilisée que pour des
mesures ainsi que pour les opérations de réglage et de commande qui y sont
directement liées. Toute autre application est considérée comme non
conforme.
Pour garantir un fonctionnement de ces composants électroniques en toute sé-

curité, ceux−ci doivent être utilisés conformément aux instructions du manuel
d’emploi. De plus, il convient, pour chaque cas particulier, de respecter les rè-
glements et consignes de sécurité correspondants. Ceci vaut également pour
l’utilisation des accessoires.
L’électronique numérique de capteur AED9x01x appartient à la famille des

composants AED traitant les signaux de capteurs de mesures mécaniques de
manière numérique et les transmettant par bus. Cette famille comprend les
platines amplificatrices numériques, les modules de base avec interface
RS-232, RS-485, PROFIBUS-DP, CANopen ou DeviceNet ainsi que les cap-
teurs intelligents avec traitement de signal intégré. L’avantage de ces compo-
sants est de pouvoir directement numériser et traiter les signaux de mesure à
l’emplacement du capteur.
Les modules de base AED9x01x1) peuvent accueillir la platine amplificatrice

AD103C. Ils offrent une protection mécanique, protègent la platine amplifica-
trice (protection CEM). Ils permettent en outre d’utiliser des interfaces série et
assurent, selon le type, une isolation de potentiel.
1) AED9401A et AED9501A peuvent être équipés avec AD103C uniquement

2.1 Structure
Appareil de base Interfaces Entrées/sorties Amplificateur

utilisable
AED9101D RS-232, RS-485 Entrée de
déclenchement
AED9201B RS-232, RS-485 E/S numériques
(à isolation de
potentiel)
AED9301B PROFIBUS E/S numériques
(à isolation de AD103C
potentiel)
AED9401A CANopen ou E/S numériques
DeviceNet (à isolation de
potentiel)
AED9501A CANopen ou Entrée de
DeviceNet déclenchement
Les entrées/sorties numériques permettent :

• de commander les process via quatre valeurs limites,
• de calculer des valeurs de mesure déclenchées par trigger (MAV) ou
• de commander un processus de remplissage ou de dosage.
• Une fonction de diagnostic permettant l’analyse des mesures dynamiques
est intégrée à la platine AD103C. Cette fonction contient une mémoire pou-
vant accueillir 512 valeurs de mesure (binaires) ainsi que les informations
d’état correspondantes. Divers modes d’enregistrement permettent d’analy-
ser les opérations sans avoir à interrompre la mesure.

3 Raccordement du câble par presse-étoupe PG
La ligne de raccordement entre le module AED9x01A et le périphérique doit

absolument présenter un blindage relié à la masse des deux côtés et compor-
ter des connecteurs métalliques. Le blindage doit être raccordé des deux côtés
au presse-étoupe PG et au boîtier du connecteur métallique. Si le périphérique
ne comporte pas de connecteur métallique, il faut alors raccorder le blindage
du câble en nappe en aval de la masse. S’il existe de grandes différences de
potentiel entre le module AED et le périphérique, il faut prévoir d’ajouter une
ligne d’équipotentialité.
1 Selon la longueur L de fil Dénuder et étamer les

souhaitée, enlever une 3
extrémités de câble.
partie de la gaine
extérieure du câble
Faire glisser le
presse−étoupe avec la Raccourcir le blindage du
bague d’étanchéité et les câble et dénuder les fils
bagues de pression sur torsadés.
l’extrémité du câble.
2 Disposer le blindage du 4
câble à la verticale.
Pousser jusqu’en butée la
douille de mise à la terre
entre les fils torsadés et le Faire passer le câble au
blindage du câble, appuyer travers des supports
le blindage contre le rebord intermédiaires jusqu’à ce
de la douille et couper le fil qu’il s’engage dans le
dépassant. boîtier, faire glisser le
presse−étoupe et visser
correctement.
Fig. 1 : Raccordement du câble par presse-étoupe PG

4 Communication série via l’interface RS-485
Fig. 2 : Convertisseur d’interface SC232/422B de HBM
HBM propose un convertisseur d’interface (référence 1-SC232/422B) qui per-

met de raccorder un bus RS-485 à une interface RS-232.

5 Logiciel HBM
Pour le réglage de l’AED, HBM propose un programme Panel :
AED_Panel32 (à partir de la version 3.0.0)
pour connexion PROFIBUS à un PC :

Adaptateur CP5511, CP5611 (Siemens)
pour connexion CAN/DeviceNet à un PC :

PCAN = Adaptateur USB (PEAK-System Technik)
Lire attentivement les fichiers lisez−moi.txt.
Le programme se trouve sur le CD-ROM ”1-FIT-AED-DOC” ou peut être télé-

chargé depuis www.hbm.com − Produits et Services − Logiciel.
Fig. 3 : Représentation d’un écran du programme AED_Panel32

6 Structure mécanique des modules de base
Les platines amplificatrices sont insérées comme des cartes sur la carte mère
du appareil de base via un connecteur Sub-D à 25 pôles. Le appareil de base
contient les bornes pour le raccordement de l’interface, du bloc d’alimentation
secteur et du capteur. Il contient également les interrupteurs à glissière pour le
choix de l’interface ainsi que le stabilisateur de tension. Les câbles de liaison
sont fixés sur les côtés du boîtier au moyen de presse-étoupe PG.
Un schéma de connexion est collé à l’intérieur du couvercle du appareil de

base. Lors du raccordement, veiller à ce que les fils conducteurs ne sortent
pas des broches de connexion (danger de mise en boucle). Veiller également
au raccordement correct du blindage de câble au presse-étoupe PG
(voir Fig. 1).
6.1 Appareil de base AED9101D
Le appareil de base AED9101D complète la fonctionnalité des platines amplifi-

catrices AD et dispose :
• d’une protection mécanique (IP65),
• d’un emplacement pour la platine amplificatrice AD103C,
• d’une tension d’alimentation pour la platine amplificatrice et l’alimentation du
capteur (5 VC.C.),
• d’une résistance totale de pont capteur 40 Ω ... 4000 Ω,
• d’interfaces série RS-422, RS-485, RS-232 au choix,
• d’une entrée numérique,
• d’une protection CEM.

Connexion Réglages Terminaison de Interface, tension d’alimentation,

pesons d’interface bus RS−485 entrée de déclenchement,
Diagnostique
Connexion
amplificateur AD103C
Fig. 4 : Structure mécanique AED9101D (code de raccordement et réglage, voir l’autocollant dans le couvercle)

6.2 Appareil de base AED9201B
Le appareil de base AED9201B complète la fonctionnalité des platines amplifi-

capteur (5 VC.C.),
• d’interfaces série RS-485 (4 fils), RS-232 (isolées du potentiel de l’amplifica-
teur de mesure),
• de deux entrées numériques et de six sorties numériques (isolées du poten-
tiel de l’amplificateur de mesure),
Connecteur Connexions
amplificateur de mesure E/S numériques
Connexion Dispositif de Connexions alimentation

capteur sélection d’interface électrique et interface
Fig. 5 : Structure mécanique AED9201B (code de raccordement et réglage, voir l’autocollant dans le couvercle)

6.3 Appareil de base AED9301B
Le appareil de base AED9301B complète la fonctionnalité des platines amplifi-

capteur (5 VC.C.) (isolation de potentiel),
• d’une interface PROFIBUS (isolée du potentiel de l’amplificateur de mesure
et des entrées/sorties numériques),
• de deux entrées numériques et de quatre sorties numériques (isolées du
potentiel de l’amplificateur de mesure et du PROFIBUS),
Connecteur Tension d’alimentation

amplificateur de mesure et E/S numériques
Commutateurs terminaison
de bus et diagnostic
DEL Connexion Réglage Connexion Connexion

PROFIBU capteur d’adresse PROFIBUS Diagnostique bus
S
Fig. 6 : Structure mécanique AED9301B (code de raccordement et réglage, voir l’autocollant dans le couvercle)

6.4 Appareil de base AED9401A
Le appareil de base AED9401A complète la fonctionnalité des platines amplifi-

• d’une interface pour CANopen et DeviceNet (isolée du potentiel de l’amplifi-
cateur de mesure),
• de deux entrées numériques et de quatre sorties numériques (isolées du
potentiel de l’amplificateur de mesure),
Tension Entrées
d’alimentation numériques
Sorties
numériques
Select. du bus
CAN Bus DEL
DeviceNet
Tension
d’alimentation
Connecteur
amplificateur
de mesure Connexion Terminaison Bus de Bus CAN/
capteur de bus diagnostic DeviceNet
Coupure de bus
Fig. 7 : Structure mécanique AED9401A (code de raccordement et réglage, voir l’autocollant dans le couvercle)

6.5 Appareil de base AED9501A
Le appareil de base AED9501A complète la fonctionnalité des platines amplifi-

• d’une interface pour CANopen et DeviceNet (isolée du potentiel de l’amplifi-
cateur de mesure),
• Bus de diagnostique,
• Entrée numérique IN1,
Connexion Terminaison
peson de bus
Connecteur Configuration Connecteurs d’interfce, Ten-

amplificateur d’interface sion d’alimentation, entrée
de mesure AD103C trigger
Fig. 8 : Structure mécanique AED9501A (code de raccordement et réglage, voir l’autocollant dans le couvercle)

7 Caractéristiques techniques
7.1 Caractéristiques techniques de la platine

amplificatrice AD101B
Type AD101B
Classe de précision 0,015
Nombre d’échelons de vérification selon d 6 000
EN45501 (R76)
Etendue de mesure μV/e 1
Sensibilité d’entrée mV/V ± 2,0
Plage des signaux d’entrée mV/V ± 3,0
Résolution des signaux de mesure, max. bit 20 (à 1 Hz)
Vitesse de mesure, dépend du format de Hz 600...4,7
sortie et du débit en baud
Fréquence limite du filtre numérique, Hz 40...0,25
réglable (−3 dB)
Tension d’alimentation du pont UB VC.C. 5...10 (= tension d’alimentation)
(Alimentation avec Tension d’alimentation)
Entrée du signal de mesure, capteur à
jauges (pont complet) Ω > 40 ... 40001)
Branchement du capteur Câblage 6 fils
Résistance d’entrée, différentielle MΩ > 15
Longueur du câble du capteur m ≤ 100, étalonnage avec câble
Longueur du câble d’interface, RS-232 m ≤ 15 (connecteur femelle Sub-D
à 25 pôles)
Signal de calibrage mV/V 2 ± 0,01 %
Stabilité de la temp. du signal de calibrage ppm/°C ≤ 2,5
Écart de linéarité, basé sur la pleine échelle % ± 0,01
Influence de la température
sur le zéro, rapportée à la pleine échelle typ. ±.0,005 ; max. ± 0,01
%/10K
sur la sensibilité, rapportée à la valeur typ. ± 0,005 ; max. ± 0,01
effective du signal
Interface RS-232
Débit en baud, réglable bit/s 1200...38400
Tension d’alimentation VC.C. 5...10 ondulation résiduelle
≤ 10 mV (p.p.)
Consommation de courant (sans peson) 2) mA ≤ 80
Plage nominale de température −10...+40
Plage utile de température °C −20...+60
Plage de température de stockage −25...+85
Dimensions (L x l x H) mm 93 x 53 x 17
Poids, env. g 40
Classe de protection selon la norme IP00
EN60529 (IEC529)
1) Dépend de la tension d’alimentation externe
Pas conçu pour l’utilisation avec AED9401A, AED9501A et pour la com-

munication CANopen/DeviceNet.

7.2 Caractéristiques techniques de la platine

amplificatrice AD103C
Type AD103C
Classe de précision 0,01
Nombre d’échelons de vérification selon d 10 000
EN45501 (R76)
Sensibilité d’entrée μV/e 0,5
Etendue de mesure mV/V ± 2,0
Plage des signaux d’entrée mV/V ± 3,0
Résolution des signaux de mesure, max. bit 24
Vitesse de mesure, dépend du format de Hz 1200...4,7
sortie et du débit en baud
Fréquence limite du filtre numérique, Hz 200...0,25
réglable (−3 dB)
Tension d’alimentation du pont UB VC.C. 5 ± 5 % (= tension
(Alimentation avec Tension d’alimentation) d’alimentation)
Entrée du signal de mesure, capteur à
jauges (pont complet) Ω > 40 ... 40001)
Résistance d’entrée, différentielle MΩ > 15
Longueur du câble du capteur m ≤ 100, étalonnage avec câble
Longueur du câble d’interface, RS-232 m ≤ 15 (connecteur femelle Sub-D
à 25 pôles)
Signal de calibrage mV/V 2 ± 0,01 %
Stabilité de la températ. du signal de calibr. ppm/°C ≤ 2,5
Écart de linéarité, basé sur la pleine échelle % ± 0,002
Influence de la température par 10 °C
sur le zéro, rapportée à la pleine échelle % typ. ±.0,0025 ; max. ± 0,005
sur la sensibilité, rapportée à la valeur
% typ. ± 0,0025 ; max. ± 0,005
effective du signal
Interface RS-232
Débit en baud, réglable bit/s 1200...115 200
Diagnostic interface (RS232)
Protocole ASCII/binaire
Débit en baud kbit/s 38,4
Adresse de noeud 0...89
Longueur du câble d’interface, maxi. m ≤ 15
Tension d’alimentation VC.C. 5 ± 5% ondulation résiduelle
≤ 10 mV (p.p.)
Consommation de courant (sans peson) mA ≤ 90
Poids, env. g 40
Classe de protection selon la norme IP00
EN 60529 (IEC529)

7.3 Caractéristiques techniques du appareil de base

AED9101D
Type AED9101D
Amplificateur de mesure AD103C
Entrée du signal de mesure mV/V ±3, nominal ±2
Raccordement de capteur
Capteur à jauges (pont complet) Ω 40 … 4000
Type de raccordement Technique 6 fils
Longueur du câble du capteur m ≤ 100
Tension d’alimentation de pont VC.C. 5
Interfaces
Matériel (sélectionnable par bouton−poussoir) RS232, RS422, RS485
Longueur du câble d’interface RS232 m ≤ 15
RS422, RS485 m ≤ 1000
Nombre maxi. de noeuds de bus (RS485) 32
Bus de diagnostic (2 fils RS-485)
Débit en baud, maxi. kbit/s 38,4
Adresse de nœud 0 … 89
Longueur du câble d’interface, maxi. m 1000
Entrée de déclenchement
Plage de tension d’entrée, BAS V 0…1
Plage de tension d’entrée, HAUT V 2 … 30
Courant d’entrée avec niveau HAUT = 30 V mA < 3
Alimentation
Tension d’alimentation VC.C. 10 … 30
Consommation de courant (sans peson) mA ≤ 100 1)
Plage de température
Température nominale −10 … +40
Température utile °C
−20 … +60
Température de stockage −25 … +85
Dimensions (LxlxH) mm 190 x 65 x 40
Poids, env. g 440 (sans AD10x)
Degré de protection selon EN 60529 (CEI 529) IP65
1) Tension d’alimentation UB = 5 V
Consommation de courant: ≤ 100 mA +
Résistance du pont RB


AED9201B
Type AED9201B
Amplificateur AD103C
Entrée du signal de mesure mV/V ± 3, nominale ± 2
Capteur à jauges (pont complet) Ω ≥ 80 ... 4000
Tension d’alimentation du pont VC.C. 5
Interfaces
Matériel (sélect. par interrupteur à glissière) RS-232, RS-485 (4 fils)
Longueur de câble, interface RS-232 ≤ 15
Longueur de câble, interface RS-485 m ≤ 1000
Nombre maxi. de nœuds de bus RS-485 m 90
Entrées de contrôle (à isolation de potentiel)
Nombre 2
Plage de tension d’entrée, BAS V 0...5
Plage de tension d’entrée, HAUT V 10...30
Courant d’entrée avec niveau HAUT à 24 V mA typ. 12
Tension d’isolement typ. VC.C. 500
Sorties de contrôle1) (à isolation de potentiel) L’alimentation résulte de la
tension de service nominale
Nombre 4
Courant de sortie, BAS (IOUT) mA <2
Tension de sortie, HAUT (UOUT) V > 15 pour Imax
Courant de sortie maxi. (IOUTmax) mA < 500, par sortie
Diagnostic de bus (RS-485-2 fils)
Alimentation
Tension d’alimentation, nominale VC.C. 18...30
Tension d’alimentation, minimale VC.C. 15
Consommation de courant (sans peson et charge mA ≤ 175 2)
de sortie)
Plages de température
Classe de protection selon la norme EN60529 IP65
(IEC529)
Consommation de courant: ≤175 mA + + Iout 1...6


AED9301B
Type AED9301B
Amplificateur AD103C
Capteur à jauges (pont complet) Ω 80 ... 4000
PROFIBUS DP
Protocole Esclave PROFIBUS-DP, DIN19245-3
Débit en baud, maxi. Mbit/ 12
Adresse de nœud, sélection.par interrupteur rotatif s 3...99
Longueur du câble d’interface PROFIBUS m 1200 (p. 9,6/19,2/93,75 kbits/s)
1000 (pour 187,5 kbits/s)
400 (pour 500 kbits/s)
200 (pour 1,5 Mbit/s)
100 (pour 12 Mbits/s)
Diagnostic de bus (RS-485-2 fils)
Nombre 2
Courant d’entrée typ., niveau HAUT = 24 V mA 12
Sorties de contrôle (à isolation de potentiel) L’alimentation résulte de la tension
de service nominale
Nombre 4
Courant de sortie maxi. par sortie A 0,5
Courant de court−circuit typ., UB = 24 V ; RL < 0,1 Ω A 0,8
Durée du court−circuit illimitée
Courant de sortie à niveau BAS mA <2
Tension de sortie à niveau HAUT V > 15 pour Imax
Tension d’alimentation
Tension d’alimentation VC.C. 18...30
Consommation de courant (av. pesons (RB=80 Ω) en mA ≤ 250 2)
plus du courant de sort. des sorties de contr. IOUT1...4)
Divers
Classe de protection, norme EN60529 (IEC529) IP65
2) Calcul de la consommation totale de courant (pour un pont de 80 Ω) :
Consommation de courant avec une alimentation de 18 V : 250 mA + IOUT 1...4
(IOUT 1...4 = Courant des sorties de contrôle)


AED9401A
Type AED9401A
Capteur à jauges (pont complet) Ω 80 ... 4000
Bus CAN
Protocole CANopen
Débit en baud kbit/s 10...1000
Adresse de noeud 1…127
Longueur du câble d’interface m 5000...25
Bus DeviceNet
Protocole DeviceNet
Longueur du câble d’interface m 1000..100
Diagnostic de bus
Nombre 2
Courant d’entrée typ., niveau HAUT = 24 V mA 12
Sorties de contrôle1) (à isolation de potentiel) L’alimentation résulte de la
tension de service nominale
Nombre 4
Courant de sortie maxi. par sortie A 0,5
Courant de court−circuit typ., UB = 24 V ; RL < 0,1 Ω A 0,8
Durée du court−circuit illimitée
Courant de sortie à niveau BAS mA <2
Tension de sortie à niveau HAUT V > 15 pour Imax
Tension d’alimentation VC.C. 18...30
Consommation de courant (av. pesons (RB = 80Ω) mA ≤ 250 2)
en plus du cour. de sort. des sorties de contr. IOUT1...4)
Divers
Classe de protection selon EN 60529 (IEC529) IP65
2) Calcul de la consommation totale de courant (pour un pont de 80 Ω) :
Consommation de courant avec une aliment. de 18 V : 250 mA + IOUT 1...4
(IOUT 1...4 = Courant des sorties de contrôle)


AED9501A
Type AED9501A
Entrée du signal de mesure mV/V 3, nominale 2
Capteur à jauges (pont complet), RB Ω 80...4000
Bus CAN
Protocole CANopen
Bus DeviceNet
Protocole DeviceNet
Bus de diagnostique
Longueur du câble d’interface m 1000
Entrée trigger
Plage de courant d’entrée à niveau HAUT = 30V mA <3
Tension d’alimentation (CC) V 10...30
Consommation de courant (sans peson) mA ≤ 120 1)
Plage nominale de température °C −10...+40
Plage de température de stockage °C −25...+85
Divers
Poids, env. g env. 440 (sans AD10x)
Classe de prot. selon la norme IEC529 IP65
Consommation de courant: ≤120 mA +

Electrónica digital de transductores, Sistema AED 65
1 Instrucciones de seguridad . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 66
2 Descripción y uso adecuado . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 68
2.1 Estructura . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 69
3 Conexión mediante atornillamiento prensacable PG . . . . . . . . . . . . 70
4 Comunicación en serie mediante interfaz RS−485 . . . . . . . . . . . . . . 71
5 Programa de software de HBM . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 72
6 Estructura mecánica de las dispositivos básicos . . . . . . . . . . . . . . . 73
6.1 Dispositivo básico AED9101D ............................. 73
6.2 Dispositivo básico AED9201B ............................. 74
6.3 Dispositivo básico AED9301B ............................. 75
6.4 Dispositivo básico AED9401A ............................. 76
6.5 Dispositivo básico AED9501A ............................. 77
7 Datos técnicos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 78
7.1 Datos técnicos de la pletina del amplificador
de medición AD101B . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 78
7.2 Datos técnicos de la pletina del amplificador
de medición AD103C . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 79
7.3 Datos técnicos de la dispositivo básico AED9101D . . . . . . . . . . . 80
7.4 Datos técnicos de la dispositivo básico AED9201B . . . . . . . . . . . 81
7.5 Datos técnicos de la dispositivo básico AED9301B . . . . . . . . . . . 82
7.6 Datos técnicos de la dispositivo básico AED9401A . . . . . . . . . . . 83
7.7 Datos técnicos de la dispositivo básico AED9501A . . . . . . . . . . . 84

66 Electrónica digital de transductores, Sistema AED
1 Instrucciones de seguridad
Además de las siguientes indicaciones, observar y seguir las normas de

seguridad completas y las especificaciones en el manual individual de
cada aparato.
Indicaciones importantes
No está permitido modificar el aparato sin nuestro consentimiento explícito, ni
en su construcción, ni en su seguridad. Cualquier modificación que pueda pro-
vocar daños nos exime de toda responsabilidad.
En especial no se permite ningún tipo de reparación. Sólo HBM puede llevar a
cabo las reparaciones.
Los ajustes de fábrica al completo se memorizan en fábrica a prueba de caí-
das de tensión y ni pueden borrarse ni sobrescribirse. Con el comandoTDD0
se puede volver siempre al ajuste de fábrica.
Es desaconsejable cambiar el número de fabricación ajustado en fábrica.
La conexión del transductor debe estar siempre conectada. Conectar
siempre una conexión de derivación antes de la puesta en funcionamiento.
Peligro general en caso de no respetar las instrucciones de seguridad

Los componentes de HBM se corresponden con el nivel de la técnica actual y
son seguros en su funcionamiento. No obstante al usarlos personal no ins-
truido se podrían dar situaciones peligrosas.
Cualquier persona encargada de la instalación, puesta en funcionamiento,
mantenimiento o reparación de los componentes, deberá haber leído y enten-
dido el manual de instrucciones, especialmente las indicaciones técnicas de
seguridad.
En general el producto no constituye ningún peligro, siempre y cuando se ob-
serven las indicaciones e instrucciones de planificación, montaje, funciona-
miento adecuado al uso y de mantenimiento.
Deben respetarse especialmente las normas de prevención de accidentes y de
seguridad correspondientes a cada uno de los diferentes usos.
El montaje y la puesta en servicio de los dispositivos deben efectuarse exclusi-
vamente por personal cualificado.

Proteger el producto de la suciedad y la humedad.

Durante el montaje y la conexión de líneas, adoptar las medidas oportunas
contra descargas eléctricas a fin de evitar daños en la electrónica.
Para la alimentación de corriente resulta imprescindible una tensión baja con
desconexión de seguridad a la red.
Cuando se conectan dispositivos adicionales, deben seguirse las normas ge-
nerales de seguridad.
Todas las líneas de las conexiones deben apantallarse siempre. El apantalla-
miento se conectará con superficie a masa por ambos lados. Las líneas para
el enlace de alimentación de corriente así como la E/S digital sólo deberán
apantallarse si el cable excede los 30 metros o si resulta necesario tender lí-
neas por fuera de edificios cerrados.

2 Descripción y uso adecuado
La electrónica de transductores AED está diseñada exclusivamente para el

uso en tareas de medición con transductores de puentes completos de bandas
extensométricas, así como en las tareas de control y reglaje directamente rela-
cionadas con dicho uso. Cualquier uso que no corresponda al indicado se con-
sidera inadecuado.
Para garantizar el funcionamiento seguro de la electrónica de transductores,
seguir estrictamente las indicaciones descritas en el manual de instrucciones.
Durante el uso observar además las normas legales y de seguridad requeridas
en cada aplicación. Dichas normas deberán aplicarse del mismo modo al usar
los accesorios.
La electrónica de transductores digitales AED9x01 pertenece a la familia de
los componentes AED, los cuales procesan digitalmente las señales de los
transmisores mecánicos de valores medidos y las habilitan para la conexión
por bus. Entre ellos se encuentran la pletina del amplificador de medida, las
dispositivos básicos con interfaces RS−232, RS−485, PROFIBUS−DP,
CANopen o DeviceNet y además sensores inteligentes con procesamiento in-
tegrado de señal. La función de estos componentes es efectuar la digitaliza-
ción y el acondicionamiento de las señales de medición in situ.
En las dispositivos básicos AED9x01x1) se puede emplear la pletina del ampli-
ficador de medición AD103C. La dispositivo básico ofrece protección mecá-
nica, aísla la pletina del amplificador de medición (protección de compatibili-
dad electromagnética), ofrece la posibilidad de seleccionar interfaces en serie
y proporciona, dependiendo del tipo, un aislamiento galvánico.
1) AED9401A y AED9501A sólo equipable con AD103C

2.1 Estructura
Dispositivo Interfaces Entradas / Amplificador de

básico, tipo Salidas medición aplicable
AED9101D RS-232, RS-485 Entrada trigger
(simulación)
AED9201B RS-232, RS-485 E/S digital
(galvánicamente
aislada)
AED9301B PROFIBUS E/S digital
(galvánicamente AD103C
aislada)
AED9401A CANopen o E/S digital
DeviceNet (galvánicamente
aislada)
AED9501A CANopen o Entrada trigger
DeviceNet (simulación)
Las entradas/salidas digitales posibilitan:

• el control de procesos mediante cuatro límites de tolerancia
• el cálculo de valores de medición de la función trigger (simulación) (MAV), o
bien
• el control de procesos de llenado y dosificación.
• En la pletina AD103C se encuentra una función de diagnosis integrada para
las funciones de análisis de los procesos de medición dinámicos. Esa fun-
ción contiene una memoria de 512 valores de medición (binarios) y sus co-
rrespondientes informaciones de estado. Diversos modos de registro permi-
ten el análisis de procesos sin interrupción del proceso de medición.

3 Conexión mediante atornillamiento prensacable PG
Como línea de conexión entre el AED9x01A y su dispositivo complementario

sólo se puede usar una línea apantallada derivada a tierra por dos lados (y
clavijas de metal). El apantallamiento se aplica a ambos lados y en extensión
en el atornillamiento prensacable PG y en la dispositivo básico de la clavija
metálica. Si el dispositivo complementario no dispone de una clavija metálica,
hay que derivar a tierra en extensión el apantallamiento del cable. En caso de
que existan grandes diferencias de potencial de tierra entre la AED y el dispo-
sitivo complementario, hay que prever además un conductor compensador de
potencial.
1 Retirar la capa exterior L Pelar los extremos del hilo

del cable dependiendo de 3
y estañarlos.
la longitud de hilo deseada.
Deslizar la rosca para cable

con anillo obturador y los Acortar el apantallamiento
anillos de empuje por el del cable y pelar el cable
extremo del cable. flexible.
2 Abrir en abanico el 4
apantallamiento del cable
de forma radial.
Deslizar el manguito de
puesta a tierra entre el Pasar el cable por los
cable flexible y el refuerzos intermedios
apantallamiento del cable hasta hacer tope en la
hasta hacer tope, presionar dispositivo básico, acercar
el apantallamiento contra el la rosca del cable y
reborde del manguito y apretarla bien.
recortar el hilo sobrante.
Fig. 1: Conexión mediante atornillamiento prensacable PG

4 Comunicación en serie mediante interfaz RS−485
Fig. 2: Conversor de interfaz de HBM SC232/422B
HBM tiene un conversor de interfaz dentro de su oferta de piezas (número

1−SC232/422B) que posibilita conectar un bus RS−485 a una interfaz
RS−232.

5 Programa de software de HBM
Para la configuración de la AED, HBM ofrece un programa con panel de confi-

guración:
AED_Panel32 (desde la versión 3.0.0)
para la conexión PROFIBUS a un PC:
Adaptador CP5511, CP5611 (Fa. Siemens)
para conexiones CAN-/DeviceNet a un PC:
PCAN = Adaptador USB (Tecnología de sistema PEAK)
Lea los archivos readme.txt.
El programa forma parte del CD−ROM ”1-FIT-AED-DOC” o también puede en-

contrarse en la página web de HBM www.hbm.com − Productos y servicios −
Software.
Fig. 3: Visualización en pantalla del programa AED_Panel32

6 Estructura mecánica de las dispositivos básicos
Las pletinas del amplificador de medición están diseñadas como pletinas de

inserción. La pletina se inserta en la placa madre de la dispositivo básico me-
diante una clavija Sub−D de 25 polos. En la dispositivo básico se encuentran
los bornes de conexión para el transductor, la alimentación y la interfaz, ade-
más de los conmutadores deslizantes pala la selección de interfaz y el estabili-
zador de tensión. Los cables de conexión salen lateralmente de la dispositivo
básico mediante atornillamientos prensacables PG.
En la tapa de las dispositivos básicos se encuentra un esquema de las cone-
xiones. Al realizar la conexión, tener precaución de que los hilos del conductor
no sobresalgan por encima de los bornes de conexión (existe peligro de que
se formen lazos). Observar especialmente que el apantallamiento del cable
esté correctamente conectado al atornillamiento prensacable PG (ver Fig. 1).
6.1 Dispositivo básico AED9101D
La dispositivo básico AED9101D amplía la funcionalidad de la pletina del am-

plificador de medición AD y además ofrece:
• Protección mecánica (IP65)
• Una ranura para la pletina de amplificador de medición AD103C
• Alimentación de tensión para la pletina del amplificador de medición y el
transductor (5 VDC)
• Resistencia total de los puentes del transductor 40 Ω ... 4000 Ω
• Interfaces en serie conmutables RS-422, RS-485 y RS-232
• Una entrada digital
• Protección de compatibilidad electromagnética
Conexión de Ajuste de Conexión del Interfaz, tensión de
células de carga las interfaces bus RS−485 alimentación, entrada trigger,
diagnosis
Conexión del amplificador de medición AD103C
Fig. 4: Estructura mecánica AED9101D (para la asign. de las conex. y ajustes, ver el adhesivo de la tapa)

6.2 Dispositivo básico AED9201B
La dispositivo básico AED9201B amplía la funcionalidad de la pletina del am-

• Una ranura para la pletina del amplificador de medición AD103C
transductor (5 VDC)
• Resistencia total de puentes del transductor 80 Ω ... 4000 Ω
• Interfaces en serie conmutables RS-485 (de cuatro hilos), RS-232 (aislado
galvánicamente del amplificador de medición)
• Dos entradas digitales y seis salidas digitales (aisladas galvánicamente del
amplificador de medición)
Conector del Conexiones de

amplificador de medición las E/S digitales
Conexión del Conmutador de Conexiones de la

transductor interfaz alimentación y el interfaz
Fig. 5: Estructura mecánica de la AED9201B (para la asignación de las conexiones y ajustes,

ver el adhesivo de la tapa)

6.3 Dispositivo básico AED9301B
La dispositivo básico AED9301B amplía la funcionalidad de la pletina del am-

transductor (5 VDC) (aislada galvánicamente)
• Interfaz PROFIBUS (aislada galvánicamente del amplificador de medición y
de las salidas/entradas digitales)
• Dos entradas digitales y cuatro salidas digitales (aisladas galvánicamente
del amplificador de medición y del PROFIBUS)
Conector del amplificador Alimentación de

de medición tensión y E/S digitales
final de bus y de
Interruptores de
diagnosis
Diodos luminosos Conexión del Ajuste de Conexión delConexión del

del PROFIBUS transductor direcciones PROFIBUS Diagnosis bus
Fig. 6: Estructura mecánica de la AED9301B (para la asignación de las conexiones y ajustes,


6.4 Dispositivo básico AED9401A
La dispositivo básico AED9401A amplía la funcionalidad de la pletina del am-

• Interfaz para CANopen y DeviceNet (aislados galvánicamente del amplifica-
dor de medición)
• Dos entradas digitales y cuatro salidas digitales (aisladas galvánicamente
del amplificador de medición)
Alimentación Entrada
de tensión digital
Salida
digital
Selec. de bus
CAN Bus Alimentatión
DeviceNet
de tensión
del LED
Conector del
amplificador
de medición Conexión del Conexión Bus de CAN-Bus
transductor del bus diagnosis DeviceNet
Descone-
xión del bus
Fig. 7: Estructura mecánica de la AED9401A (para la asignación de las conexiones y ajustes,


6.5 Dispositivo básico AED9501A
La dispositivo básico AED9501A amplía la funcionalidad de la pletina del am-

• Interfaz para CANopen y DeviceNet (aislados galvánicamente del amplifica-
dor de medición)
• Bus de diagnosis
• Entrada digital
Conexión del
transductor Final del bus
Conector del Ajustes de interfaz Conexiones para interfaces,

amplificador tensión de alimentación,
de medición entrada de trigger
Fig. 8: Estructura mecánica de la AED9501A (para la asignación de las conexiones y ajustes,


7 Datos técnicos
7.1 Datos técnicos de la pletina del amplificador de

medición AD101B
Tipo AD101B
Clase de precisión 0,015
Número de valores de verificación según d 6 000
EN45501 (R76)
Rango de medida μV/e 1
Sensibilidad de la entrada mV/V ± 2,0
Rango de la señal de entrada mV/V ± 3,0
Resolución de la señal de medición, máx. bit 20 (a 1Hz)
Ratio de medición, según el formato de Hz 600...4,7
salida y la ratio de baudios
Frecuencia límite del filtro digital, Hz 40...0,25
ajustable (−3 dB)
Tensión de alimentación de los puentes UB1) VDC 5...10 (= Tensión de
funcionamiento)
Entrada de señal de medición; transductor Ω > 40...4000 (según el tipo de
de bandas extensométricas (puente completo) dispositivo básico)
Conexión del transductor cableado de 6 hilos
Resistencia de entrada, diferencial MΩ > 15
Longitud de cable del transductor m ≤ 100, calibración incl. cable
Longitud de cable de interfaz, RS-232 m ≤ 15 (25-conector hembra de
polos Sub-D)
Señal de calibración mV/V 2 ± 0,01 %
Estabilidad de la temperatura de la señal
ppm/°C ≤ 2,5
de calibración
Desviación de la lineal., según el valor final % ± 0,01
Influencia de la temperatura
en el punto cero, respecto al valor final %/10K tipo. ±.0,005; máx. ± 0,01
a la sensib. de medición, respecto al valor %/10K tipo. ± 0,005; máx. ± 0,01
efectivo
Interfaz RS-232
Velocidad de transmisión (bit/s), ajustable bit/s 1200...38400
Tensión de funcionamiento VDC 5...10 de ondulación residual
≤ 10 mV (p.p.)
Consumo de corriente (sin célula de carga) 2) mA ≤ 80
Rango de temperatura nominal −10...+40
Rango de temperatura de servicio °C −20...+60
Rango de temperatura de almacenamiento −25...+85
Dimensiones (L x A x H) mm 93 x 53 x 17
Peso, aprox. g 40
Tipo de protección según EN60529 (IEC529) IP00
1) Alimentación procedente de la tensión de funcionamiento
2) Consumo de corriente: ≤ 80 mA + Tensión de alimentación UB / Resistencia del puente RB
No apropiado para el funcionamiento con AED9401A, AED9501A y la comuni-

cación CANopen−DeviceNet.

7.2 Datos técnicos de la pletina del amplificador de

medición AD103C
Tipo AD103C
Clase de precisión 0,01
Número de valores de verificación según d 10 000
EN45501 (R76)
Sensibilidad de la entrada μV/e 0,5
Rango de medida mV/V ± 2,0
Rango de la señal de entrada mV/V ± 3,0
Resolución de la señal de medición, máx. bit 24
Ratio de medición, según el formato de Hz 1200...4,7
salida y la ratio de baudios
Frecuencia límite del filtro dig., ajust. (−3 dB) Hz 200...0,25
Tensión de alimentación de los puentes UB1) VDC 5 ± 5 % (= Tens. de funcionam.)
Entr. de señal de medición; transd. de bandas
extens. (puente compl.) Ω > 40...4000
Resistencia de entrada, diferencial MΩ > 15
Longitud de cable del transductor m ≤ 100, calibración incl. cable
Longitud de cable de interfaz, RS232 m ≤ 15 (25-con. hembra d. polos
Sub-D)
Señal de calibración mV/V 2 ± 0,01 %
Estabilidad de la temp. de la señal de ppm/°C ≤ 2,5
calibración
Desviación de la lineal., según el valor final % ± 0,002
Influencia de la temperatura por cada 10K
en el punto cero, respecto al valor final % tipo. ±.0,0025; máx. ± 0,005
a la sensibilidad de medición, respecto al % tipo. ± 0,0025; máx. ± 0,005
valor efectivo
Interfaz RS-232
Velocidad de transmisión (bit/s), ajustable bit/s 1200...115200
Bus de diagnosis
Protocolo ASCII/binario
Ratio de baudios kbit/s 38,4
Dirección de miembro 0...89
Longitud del cable de interfaz, máx. m ≤ 15
Tensión de funcionamiento VDC 5 ± 5% de ondulación residual
≤ 10 mV (p.p.)
Consumo de corriente (sin célula de carga) mA ≤ 90
Peso, aprox. g 40
Tipo de protección según IEC529 IP00
1) Alimentación procedente de la tensión de funcionamiento

7.3 Datos técnicos de la dispositivo básico AED9101D

Tipo AED9101D
Amplificador de medición AD103C
Entrada de la señal de medición mV/V ±3, nominal ±2
Conexión del transductor
Transductor de banda extensométrica
(puente completo) Ω 40 … 4000
Tipo de conexión del transductor conexión de 6 hilos
Longitud de cable del transductor m ≤ 100
Tensión de alimentación del puente VDC 5
Interfaces
Hardware (intercambiable mediante conmutador RS232, RS422, RS485
deslizante) m ≤ 15
Longitud de cable de interfaz RS232 m ≤ 1000
RS422, RS485 32
Máx. número de miembros del bus (RS485)
Bus de diagnosis (cable RS-485-2)
Velocidad de transmisión, máx. kbit/s 38,4
Dirección de miembro 0 … 89
Longitud del cable de interfaz, máx. m 1000
Entrada trigger
Rango de tensión de entrada, BAJO V 0…1
Rango de tensión de entrada, ALTO V 2 … 30
Corriente de entrada durante el nivel alto = 30 V mA < 3
Alimentación
Tensión de alimentación VDC 10 … 30
Consumo de corriente (sin célula de carga) mA ≤ 100 1)
Rango de temperatura
Temperatura nominal −10 … +40
Temperatura de servicio °C
−20 … +60
Temperatura de almacenamiento −25 … +85
Dimensiones (LxAxH) mm 190 x 65 x 40
Peso, aprox. g 440 (sin AD10x)
Tipo de protección según EN 60529 (IEC 529) IP65
1) Tensión de alimentación UB = 5 V
Consumo de corriente: ≤ 100 mA +
Resistencia del puente RB

7.4 Datos técnicos de la dispositivo básico AED9201B

Tipo AED9201B
Amplificador AD103C
Entrada de la señal de medición mV/V ±3, nominal ±2
Transductor de bandas extensométricas (puente Ω ≥ 80 ... 4000
completo)
Interfaces
Hardware (intercambiable mediante conmutador RS-232, RS-485 (4 hilos)
deslizante)
Longitud del cable de la interfaz RS−232 m ≤ 15
Longitud del cable de la interfaz RS−485 m ≤ 1000
Número máximo de miembros del bus RS−485 90
Entradas de control
Cantidad 2
Rango de tensión de entrada, BAJO V 0...5
Rango de tensión de entrada, ALTO V 10...30
Corriente de entrada durante el nivel alto a 24 V mA tipo. 12
Tensión de aislamiento, tipo. VDC 500
Salidas de control1) Excitación del voltaje de
funcionamiento
Cantidad 4
Corriente de salida, BAJO (IOUT) mA <2
Tensión de salida, ALTO (UOUT) V > 15 en Emáx
Corriente de salida máx. (IOUTmax) mA < 500, por salida
Bus de diagnosis
Alimentación
Tensión de alimentación nominal VDC 18...30
Tensión de funcionamiento, mínima VDC 15
Consumo de corriente (sin célula de carga ni mA ≤ 175 2)
carga de salida)
Tensión de aislamiento VDC 500
Rangos de temperatura
Otros
Peso g 925 aprox. (sin AD10x)
1) Dependiente de la alimentación exterior de tensión de funcionamiento
2) Tensión de alimentación UB = 5 V
Consumo de corriente: ≤ 175 mA + + Iout 1...6

7.5 Datos técnicos de la dispositivo básico AED9301B

Tipo AED9301B
Amplificador de medición AD103C
Entrada de la señal de medición mV/V ± 3, nominal ± 2
Transd. de bandas extensomét. (puente compl.) Ω ≤ 80...4000
PROFIBUS DP
Protocolo PROFIBUS-DP Auxil., DIN19245-3
Ratio de baudios, máx. Mbit/s 12
Dirección de usuario ajustable mediante
conmutador giratorio 3...99
Longitud de cable de interfaz del PROFIBUS m 1200 (a 9,6/19,2/93,75 kbit/s)
1000 (a 187,5 kbit/s)
400 (a 500 kbit/s)
200 (a 1,5 kbit/s)
100 (a 12 Mbit/s)
Bus de diagnosis
Entradas de control (aisladas galvánicamente)
Cantidad 2
Corriente de entrada, típ., nivel alto = 24V mA 12
Salidas de control (aisladas galvánicamente) Excitac. del voltaje de funcion.
Cantidad 4
Máx. corriente de salida por salida A 0,5
Corriente de cortocircuito, típ., UB = 24 V; RL < 0,1 Ω A 0,8
Duración del cortocircuito ilimitada
Corriente de salida a nivel bajo mA <2
Corriente de salida a nivel alto V > 15 en Emáx
Alimentación de tensión
Tensión de funcionamiento VDC 18...30
Consumo de electricidad (con cél.de carga (RB = 80 Ω) mA ≤ 250 2)
no incl. las corrientes de las salidas de control IOUT1...4 )
Otros
Peso, aprox. g 925 (sin AD10x)
2) Cálculo del consumo total de corriente:
Consumo de corriente con 18 V de alimentación: 250 mA + IOUT 1...4
IOUT 1...4 = Corriente de las salidas de control

7.6 Datos técnicos de la dispositivo básico AED9401A
Tipo AED9401A
Amplificador AD103C
Entrada de la señal de medición mV/V ± 3, nominal ± 2
Transd. de bandas extensométr. (puente completo) Ω ≤ 80 ... 4000
Bus CAN:
Protocolo CANopen
Ratio de baudios kbit/s 10...1000
Dirección de miembro 1…127
Longitud de cable de interfaz m 5000...25
Bus DeviceNet
Protocolo DeviceNet
Longitud de cable de interfaz m 1000..100
Bus de diagnosis
Entradas de control (aisladas galvánicamente)
Cantidad 2
Corriente de entrada, típ., nivel alto = 24V mA 12
Salidas de control (aisladas galvánicamente) Excita. del voltaje de funcion.
Cantidad 4
Máx. corriente de salida por salida A 0,5
Corriente de cortocircuito, típ., UB = 24 V; RL < 0,1 Ω A 0,8
Duración del cortocircuito ilimitada
Corriente de salida a nivel bajo mA <2
Corriente de salida a nivel alto V > 15 a Imax
Tensión de aislamiento, típ. VDC 500
Tensión de funcionamiento VDC 18...30
Consumo de electricidad (con célula de carga mA ≤ 250 2)
(RB = 80 Ω) no incluyendo las corrientes de las
salidas de control IOUT1...4 )
Otros
Peso g 925 aprox. (sin AD10x)
2) Cálculo del consumo total de corriente:
IOUT 1...4 = Corriente de las salidas de control

7.7 Datos técnicos de la dispositivo básico AED9501A
Tipo AED9501A
Amplificador AD103C
Entrada de la señal de medición mV/V 3, nominal 2
Transd. de bandas extens. (puente compl.), RB 80...4000
Tensión de alimentación del puente DC V 5
Bus CAN
Protocolo CANopen
Bus DeviceNet
Protocolo DeviceNet
Bus de diagnosis
Longitud de cable de interfaz, max. m 1000
Entrada de trigger
Margen de tensión de entrada, BAJO V 0...1
Margen de tensión de entrada, ALTO V 2...30
Corriente de entrada con nivel ALTO = 30 V mA <3
Tensión de funcionamiento (DC) V 10...30
Consumo de electricidad (sin célula de carga) mA ≤ 1201)
Rango de temperatura nominal °C −10...+60
Rango de temperatura de almacenamiento °C −25...+85
Otros
Peso g 440, aprox. (sin AD10x)
1) Cálculo
del consumo total de corriente:
Tensión de alimentación UB = 5 V
Consumo de corriente: ≤ 120 mA +

Elettroniche per trasduttori digitali sistema AED 85
1 Istruzioni di sicurezza . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 86
2 Descrizione e utilizzo conforme . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 88
2.1 Struttura . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 89
3 Collegamento cavo mediante raccordo a vite PG . . . . . . . . . . . . . . . 90
4 Comunicazione seriale su interfaccia RS-485 . . . . . . . . . . . . . . . . . . . 91
5 Programma software HBM . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 92
6 Struttura meccanica degli apparecchi di base . . . . . . . . . . . . . . . . . . 93
6.1 Apparecchio di base AED9101D ........................... 93
6.2 Apparecchio di base AED9201B ........................... 94
6.3 Apparecchio di base AED9301B ........................... 95
6.4 Apparecchio di base AED9401A ........................... 96
6.5 Apparecchio di base AED9501A ........................... 97
7 Caratteristiche tecniche . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 98
7.1 Caratteristiche tecniche della scheda amplificatore
di misura AD101B . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 98
7.2 Caratteristiche tecniche della scheda amplificatore
di misura AD103C . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 99
7.3 Caratteristiche tecniche dell’apparecchio di base AED9101D . . 100
7.4 Caratteristiche tecniche dell’apparecchio di base AED9201B . . 101
7.5 Caratteristiche tecniche dell’apparecchio di base AED9301B . . 102
7.6 Caratteristiche tecniche dell’apparecchio di base AED9401A . . 103
7.7 Caratteristiche tecniche dell’apparecchio di base AED9501A . . 104

86 Elettroniche per trasduttori digitali sistema AED
1 Istruzioni di sicurezza
Attenersi, oltre che alle seguenti istruzioni, anche alle esaurienti

indicazioni relative alla sicurezza ed alle specifiche contenute nella
documentazione dei singoli apparecchi.
Indicazioni importanti
Non è consentito apportare modifiche costruttive all’apparecchio né ai relativi
sistemi di sicurezza senza il nostro esplicito consenso. Qualunque modifica
esclude la nostra responsabilità per i danni che ne possono derivare.
In particolare è proibita qualunque riparazione. Le riparazioni possono essere
effettuate esclusivamente da parte di HBM.
Tutte le impostazioni sono memorizzate in fabbrica a prova di caduta di rete e
senza possibilità di essere eliminate o sovrascritte; possono essere
reimpostate in qualsiasi momento con l’istruzione TDD0.
Non modificare il numero di lavorazione impostato in fabbrica.
Il collegamento del trasduttore deve essere sempre attivato. Per il
funzionamento, collegare sempre un trasduttore o una simulazione di ponte.
Pericolo generico in caso di mancata osservanza delle istruzioni di

sicurezza
I componenti HBM sono costruiti allo stato dell’arte e funzionano in modo
sicuro. Se i componenti vengono impiegati ed utilizzati in modo non idoneo da
personale non addestrato, possono verificarsi pericoli residuali.
Chiunque venga incaricato dell’installazione, dell’uso, della manutenzione o
della riparazione dei componenti dovrà aver letto e compreso quanto riportato
nelle presenti istruzioni d’uso, e in particolare le istruzioni di sicurezza.
Normalmente il prodotto non comporta alcun pericolo, ammesso che vengano
osservate le indicazioni e istruzioni di progettazione, montaggio, uso conforme
e manutenzione.
Attenersi scrupolosamente alle prescrizioni di sicurezza e antinfortunistiche
applicabili alla rispettiva applicazione.
Montaggio e messa in funzione possono essere eseguiti esclusivamente da
personale qualificato.

Evitare sporco e umidità.

Per il montaggio ed il collegamento dei cavi, adottare misure idonee a
prevenire scariche elettrostatiche che possono danneggiare l’elettronica.
Per l’alimentazione elettrica è necessaria una bassa tensione con separazione
sicura dalla rete.
Per il collegamento di dispositivi supplementari, attenersi alle istruzioni
generali di sicurezza.
Per tutti i collegamenti utilizzare cavi schermati. La schermatura deve essere
collegata a massa su entrambi i lati. Schermare i cavi per il collegamento
dell’alimentazione e gli I/O digitali solo se si prevede di superare una
lunghezza di 30 m per i cavi, o se i cavi vengono posati all’esterno di edifici
chiusi.

2 Descrizione e utilizzo conforme
Le elettroniche dei trasduttori AED possono essere utilizzate esclusivamente

per effettuare misurazioni con trasduttore con ER a ponte e le operazioni di
regolazione e comando direttamente connesse a tali misurazioni. Tutti gli
utilizzi che esulino dai suddetti campi applicativi sono da considerarsi non
conformi.
Allo scopo di garantire un funzionamento sicuro, le elettroniche dei trasduttori
devono essere usate solo secondo le specifiche fornite in queste istruzioni
d’uso. Durante l’uso devono inoltre essere osservate le normative legali e di
sicurezza previste per le applicazioni specifiche. Lo stesso vale anche per l’uso
di accessori.
L’elettronica per trasduttori digitali AED9x01 fa parte della famiglia di
componenti AED. Questi componenti permettono la conversione digitale di
trasduttori di valori di misura meccanici, e la conseguente messa in rete tramite
bus. Tra questi vi sono le schede amplificatore digitali, apparecchi di base con
interfaccia RS-232, RS-485, PROFIBUS-DP, CANopen o DeviceNet e sensori
intelligenti con elaborazione integrata dei segnali. Lo scopo di questi
componenti è quello di digitalizzare direttamente e condizionare i segnali di
misura sul punto in cui si trova il trasduttore.
Negli apparecchi di base AED9x01x1) si può utilizzare la scheda amplificatore
AD103C. Questo dispositivo offre protezione meccanica, scherma la scheda
amplificatore di misura (protezione EMC) e permette di selezionare le
interfacce seriali; a seconda del modello, può inoltre realizzare una
separazione di potenziale.
1) AED9401A e AED9501A corredabile solo con AD103C

2.1 Struttura
Apparecchio di Interfacce Ingressi/uscite Amplificatori di

base, modello misura
utilizzabili
AED9101D RS-232, RS-485 Ingresso trigger
AED9201B RS-232, RS-485 I/O digitali
(con separazione
di potenziale)
AED9301B PROFIBUS I/O digitali
(con separazione AD103C
di potenziale)
AED9401A CANopen o I/O digitali
DeviceNet (con separazione
di potenziale)
AED9501A CANopen o Ingresso trigger
DeviceNet
Gli ingressi/uscite digitali permettono:

• il comando di processi tramite quattro valori soglia
• la determinazione di valori di misura con trigger (MAV), ovvero
• il comando di un processo di riempimento o dosaggio.
• Per l’analisi dei processi di misurazione dinamici, nell’AD103C è integrata
una funzione di diagnosi. Questa funzione comprende una memoria per 512
valori di misura (binari) e le rispettive informazioni di stato. Diverse modalità
di acquisizione permettono di analizzare i processi senza dover
interrompere il processo di misurazione.

3 Collegamento cavo mediante raccordo a vite PG
Come cavo di collegamento tra AED9x01A e apparecchio partner si può

utilizzare solo un cavo di collegamento con schermatura collegata a terra su
due lati (e connettori metallici). La schermatura deve essere applicata sui due
lati sul raccordo a vite PG (e sull’alloggiamento del connettore metallico). Se
non ha alcun connettore metallico, collegare a terra il cavo schermato. Se tra
AED e apparecchio partner esistono grandi differenze di potenziale di terra,
prevedere anche un conduttore di compensazione del potenziale
1 Rimuovere la guaina Spelare e zincare i

esterna del cavo L in base 3
capocorda.
alla lunghezza desiderata
per i fili.
Spingere il passacavo a
vite con anello di tenuta e Accorciare la schermatura
anelli di pressione e spelare i trefoli.
sull’estremità del cavo.
2 Diversificare la 4
schermatura in direzione
radiale.
Spingere fino all’arresto la
guaina di terra tra trefoli e Spingere fino all’arresto il
schermatura, spingere la cavo attraverso i sostegni
schermatura sulla flangia intermedi, spingere in
della guaina, tagliare la avanti il passacavo a vite e
lunghezza in eccesso. avvitare.
Fig.1: Collegamento cavo mediante raccordo a vite PG

4 Comunicazione seriale su interfaccia RS-485
Fig.2: convertitore d’interfaccia HBM SC232/422B
Il pacchetto HBM offre un convertitore d’interfaccia (N. cat. 1-SC232/422B) che

permette di collegare un bus RS-485 ad un’interfaccia RS-232.

5 Programma software HBM
Per impostare l’AED, HBM offre un programma Panel:

AED_Panel32 (dalla versione 3.0.0)
per connessione PROFIBUS ad un PC:
adattatore CP5511, CP5611 (ditta Siemens)
per connessione CAN/DeviceNet ad un PC:
PCAN = adattatore USB (PEAK-System Technik)
Leggere i file readme.txt.
Il programma si trova nel CD-ROM “1-FIT-AED-DOC”, oppure si scarica da

www.hbm.com − Produkte & Service − Software.
Fig.3: Schermata del programma AED_Panel32

6 Struttura meccanica degli apparecchi di base
Le schede amplificatore di misura sono schede innestabili sulla scheda madre

dell’apparecchio base mediante un connettore Sub−D a 25 poli.
Nell’apparecchio di base si trovano i morsetti per il collegamento di trasduttore,
alimentatore e interfaccia, gli interruttori per la selezione dell’interfaccia e lo
stabilizzatore di tensione. I cavi di collegamento si collegano lateralmente
all’alloggiamento mediante raccordi a vite PG.
Nel coperchio degli apparecchi di base è incollata la scheda con lo schema dei
collegamenti. Al momento del collegamento, verificare che i fili dei cavi non
sporgano dai morsetti (pericolo di formazione di circuiti chiusi), e che il cavo
schermato sia correttamente collegato al raccordo a vite PG (Fig. 1).
6.1 Apparecchio di base AED9101D
L’apparecchio di base AED9101D è ampliato dalla funzionalità delle schede

amplificatore di misura AD, ed offre:
• Protezione meccanica (IP65)
• Sede di innesto per scheda amplificatore di misura AD103C
• Alimentazione per scheda amplificatore di misura e trasduttore (5 VDC)
• Resistenza ponte totale trasduttore 40 Ω ... 4000 Ω
• Interfacce seriali selezionabili RS-422, RS-485, RS-232
• Un ingresso digitale
• Protezione EMC
Interfaccia, alimentazione
Collegamento Impostazioni Terminazione bus tensione, ingresso trigger,
trasduttore interfaccia RS-485 diagnosi
Collegamento
amplificatore di misura AD103C
Fig. 4: Struttura meccanica AED9101D (per assegnazione pin e impostazione, vedere adesivo nel coperchio)

6.2 Apparecchio di base AED9201B
L’apparecchio di base AED9201B è ampliato dalla funzionalità delle schede

• Resistenza ponte totale trasduttore 80 Ω...4000 Ω
• Interfacce seriali selezionabili RS-485 (4 fili), RS-232 (potenziale separato
da amplificatore di misura)
• Due ingressi digitali e sei uscite digitali (potenziale separato da amplificatore
di misura)
• Protezione EMC
Collegamento Collegamenti
amplificatore di misura I/O digitali
Collegamento Commutatore Collegamenti

trasduttore interfaccia alimentazione elettrica e interfaccia
Fig. 5: Struttura meccanica AED9201B (per assegnazione pin e impostazione, vedere adesivo nel coperchio)

6.3 Apparecchio di base AED9301B
L’apparecchio di base AED9301B è ampliato dalla funzionalità delle schede

(potenziale separato)
• Resistenza ponte totale trasduttore 80 Ω... 4000 Ω
• Interfaccia PROFIBUS (potenziale separato da amplificatore di misura e da
ingressi/uscite digitali)
• Due ingressi digitali e quattro uscite digitali (potenziale separato da
amplificatore di misura)
• Protezione EMC
Connettore Alimentazione tensione

amplificatore di misura e I/O digitali
terminazione bus
Interruttore
e diagnosi
Diodi Collegamento Impostazione Collegamento Collegamento bus

PROFIBUS trasduttore indirizzo PROFIBUS di diagnosi
Fig. 6: Struttura meccanica AED9301B (per assegnazione pin e impostazione, vedere adesivo nel coperchio)

6.4 Apparecchio di base AED9401A
L’apparecchio di base AED9401A è ampliato dalla funzionalità delle schede

• Resistenza ponte totale trasduttore 80 Ω... 4000 Ω
• Interfaccia per CANopen e DeviceNet (potenziale separato da amplificatore
di misura)
• Due ingressi digitali e quattro uscite digitali (potenziale separato da
amplificatore di misura)
• Protezione EMC
Alimentazione Ingressi
tensione digitali
Uscite
digitali
Selezione bus
CAN Bus LED
DeviceNet
Alimentazione
tensione
Connettore
amplificatore di
misura Collegamento Terminazione Bus di CAN-Bus/
celle di carico bus diagnosi DeviceNet
Separazione bus
Fig. 7: Struttura meccanica AED9401A (per assegnazione pin e impostazione, vedere adesivo nel coperchio)

6.5 Apparecchio di base AED9501A
L’apparecchio di base AED9501A è ampliato dalla funzionalità delle schede

• Resistenza ponte totale trasduttore 80 Ω ... 4000 Ω
• Interfaccia per CANopen e DeviceNet (potenziale separato da amplificatore
di misura)
• Bus di diagnosi
• Ingresso digitale IN1
• Protezione EMC
Collegamento Terminazione bus

celle di carico
Collegamento amplificatore Impostazioni Collegamenti per interfacce, tensione di

di misura interfaccia alimentazione,
AD103C ingresso trigger
Fig. 8: Struttura meccanica AED9501A (per assegnazione pin e impostazione, vedere adesivo nel coperchio)

7 Caratteristiche tecniche
7.1 Caratteristiche tecniche della scheda amplificatore di

misura AD101B
Modello AD101B
Classe di precisione (con taratura interna) 0,015
Numero di valori di taratura secondo
d 6000
EN 45501 (R76)
Sensibilità di ingresso μV/e 1
Campo di misura ±2,0
mV/V
Campo del segnale d’ingresso ±3,0
Risoluzione max. segnale di misura bit 20 (a 1 Hz)
Frequenza di misura (in funzione del
600 ... 4,7
formato di output e della baud rate)
Hz
Frequenza limite del filtro digitale (−3 dB),
40 ... 0,25
regolabile
Tensione alimentazione ponti UB
(alimentazione da tensione di alimentazione) VDC 5 ... 10 (= tensione di alimentazione!)
Ingresso segnali di misura, trasduttori a Ω ≥40...4000 1)

ER (ponte)
Tipo di collegamento del trasduttore Circuito a 6 conduttori
Resistenza d’ingresso (differenziale) MΩ >15
Lunghezza cavo trasduttore m ≤100, per taratura incl. cavo
Lunghezza cavo interfaccia RS-232 m ≤15 (presa Sub−D a 25 poli)
Segnale di taratura mV/V 2±0,01 %
Stabilità di temperatura del segnale di
ppm/°C ≤2,5
taratura
Deviazione della linearità (riferita al
% ±0,01
valore finale)
Influenza della temperatura su
punto zero (riferita al valore finale) %/10 K tip. ± 0,005; max. 0,01
sensibilità di misura (riferita al valore finale) tip. ± 0,005; max. 0,01
Interfaccia RS-232
Baud rate, regolabile bit/s 1200 ... 38400
5 ... 10
Tensione di alimentazione VDC
Ondulazione residua ≤10 mV (p.p.)
Corrente assorbita (senza cella di carico) mA ≤ 80
Campo di temperatura:
temperatura nominale −10 ... +40
°C
temperatura d’utilizzo −20 ... +60
temperatura di immagazzinamento −25 ... +85
Dimensioni mm 93 x 53 x 17
Peso, ca. g 40
Grado di protezione secondo EN 60529
(IEC 529) IP00
1) In funzione della tensione di alimentazione esterna
Non utilizzabile per l’esercizio con l’apparecchio di base AED9401A,

AED9501A e per comunicazione CANopen e DeviceNet.

7.2 Caratteristiche tecniche della scheda amplificatore di

misura AD103C
Modello AD103C
Classe di precisione 0,01
Numero di valori di taratura secondo EN
45 501 (R76) e 10 000
Sensibilità di ingresso μV/e 0,5
Campo di misura ±2,0
mV/V
Campo del segnale di ingresso max. ±3,0
Risoluzione max. segnale di misura bit 24
Frequenza di misura (in funzione del
formato di output e della baud rate) 1200 ... 4,7
Hz
Frequenza limite del filtro digitale (−3 dB),
regolabile 200 ... 0,25
Tensione alimentazione ponti UB
(alimentazione dalla tensione di VDC 5 ±5 % (= tensione di alimentazione)
alimentazione)
Ingresso segnali di misura, trasduttori a
ER (ponte) Ω ≥40...4000 1)
Resistenza d’ingresso (differenziale) MΩ >15
Lunghezza cavo trasduttore m ≤100, taratura incl. cavo
Lunghezza cavo interfaccia RS-232 m ≤15 (presa Sub−D a 25 poli)
Segnale di taratura mV/V 2±0,01 %
Stabilità di temperatura del segnale di
taratura ppm/°C ≤2,5
Deviazione della linearità (riferita al valore
finale) % ±0,002
Influenza della temperatura su
punto zero (riferita al valore finale) %/10 K tip. ± 0,0025; max. 0,005
sensibilità di misura (riferito al valore finale) tip. ± 0,005; max. 0,01
Interfaccia RS-232
Baud rate, regolabile bit/s 1200 ... 115 200
Interfaccia di diagnosi (RS−232)
Protocollo ASCII/Binario
Baud rate kbit/s 38,4
Indirizzo utente 0...89
Lunghezza cavo interfaccia, max. m ≤15
5 ±5 %
Tensione di alimentazione VDC
Ondulazione residua ≤10 mV (p.p.)
Corrente assorbita (senza cella di carico) mA ≤ 90
Campo nominale di temperatura −10 ... +40
Campo della temperatura di esercizio
°C −20 ... +60
Campo della temperatura di
magazzinaggio −25 ... +85
Dimensioni (l x p x) mm 93 x 53 x 17
Peso, ca. g 40
(IEC 529) IP00
1) In funzione della tensione di alimentazione esterna o dell’apparecchio di base

7.3 Caratteristiche tecniche dell’apparecchio di base

AED9101D
Modello AED9101D
Amplificatore di misura AD103C
Ingresso segnali di misura mV/V ±3, nominale ±2
Collegamento trasduttore
Trasduttore a ER (ponte) Ω 40 … 4000
Lunghezza cavo trasduttore m ≤ 100
Alimentazione del ponte VDC 5
Interfacce
Hardware (selezionabile da interruttore)
Lunghezza cavo interfaccia RS232, RS422, RS485
RS232 m ≤ 15
RS422, RS485 m ≤ 1000
N. max. utenti bus (RS485) 32
Bus di diagnosi (RS-485 a 2 fili)
Velocità di trasmissione, max. kbit/s 38,4
Indirizzo utente 0 … 89
Lunghezza cavo interfaccia, max. m 1000
Ingresso trigger
Campo tensione d’ingresso, LOW V 0…1
Campo tensione d’ingresso, HIGH V 2 … 30
Corrente d’ingresso, per livello High = 30 V mA < 3
Alimentazione
Tensione di alimentazione VCC 10 … 30
Corrente assorbita (senza cella di carico) mA ≤ 100 1)
Campo di temperatura
temperatura nominale −10 … +40
temperatura d’utilizzo °C
−20 … +60
temperatura di immagazzinamento −25 … +85
Dimensioni (Lungh.xLargh.xAlt.) mm 190 x 65 x 40
Peso, ca. g 440 (senza AD10x)
(IEC 529) IP65
1) Tensione alimentazione UB = 5 V
Corrente assorbita: ≤ 100 mA +
Resistenza ponte RB


AED9201B
Modello AED9201B
Trasduttore a ER (ponte) Ω ≥80...4000
Lunghezza cavo trasduttore m ≤100
Interfacce
Hardware (selezionabile da interruttore) RS-232, RS-485 (4 fili)
Lunghezza cavo interfaccia RS-232 ≤15
RS-485 m ≤1000
N. max. utenti bus m 90
Ingressi di comando (potenziale separato)
Numero 2
Campo tensione d’ingresso, LOW V 0...5
Campo tensione d’ingresso, HIGH V 10...30
Corrente d’ingresso, tip., livello HIGH = 24 V mA tipico 12
Tensione di isolamento, tip. VDC 500
Uscite di comando 1)
(potenziale separato) Alimentazione da tensione
Numero 4
Corrente in uscita per livello LOW (IOUT) mA <2
Tensione in uscita livello HIGH (UOUT) V > 15 per Imax
Corrente in uscita, max. (IOUTmax) mA < 500, per uscita
Indirizzo utente 0 ... 89
Alimentazione
Tensione di alimentazione (DC), nominale V 18...30
Tensione di alimentazione (DC), minima V 15
Corrente assorbita (senza cella di carico e mA ≤175 2)
carico in uscita)
temperatura nominale −10...+40
°C
temperatura d’utilizzo −20...+60
temperatura di immagazzinamento −25...+85
(IEC 529) IP65
2) Corrente assorbita: ≤175 mA + Tensione alimentazione UB = 5 V + ∑ I 1...6
out
Resistenza ponte RB


AED9301B
Modello AED9301B
PROFIBUS DP
Protocollo PROFIBUS DP Slave, secondo DIN 192453
Bitrate, max. Mbit/s 12
Indirizzo utente, impostabile da
interruttore rotativo 3...99
Lunghezza cavo interfaccia m 1200 (a 9,6 / 19,2 / 93,75 kbit/s)
PROFIBUS 1000 (a 187,5 kbit/s);
400 (a 500 kbit/s);
200 (a 1,5 Mbit/s);
100 (a 12 Mbit/s)
Ingressi di comando (potenziale
separato) 2
Numero V 0...5
Campo tensione d’ingresso, HIGH MA
Corrente d’ingresso, tip., livello HIGH =
24 V 12
Uscite di comando 1) (potenziale Alimentazione da tensione
separato)
Numero 4
A
max. corrente in uscita Imax per uscita 0,5
Corto circuito, tip., Ub=24V; RL <0,1Ω A
0,8
Durata del corto circuito
Illimitata
Corrente in ingresso per livello LOW mA
<2
Tensione in uscita livello HIGH V
> 15 per Imax
Tensione di isolamento, tip. VDC
500
Alimentazione
Tensione di alimentazione
Corrente assorbita (con cella di carico, VDC 18...30
RB = 80 Ω, più correnti in uscita delle mA ≤250 2)
uscite di comando Iout 1...4)
Campo di temperatura:
temperatura nominale °C −10...+40
temperatura d’utilizzo °C −20...+60
temperatura di immagazzinamento °C −25...+85
Grado di protezione secondo EN
60529 (IEC 529) IP65
2) Corrente assorbita con alimentazione 18 V: 250 mA + IOUT 1...4
con alimentazione 24 V: 200 mA + IOUT 1...4
IOUT 1...4 = corrente delle uscite di comando


AED9401A
Modello AED9401A
Collegamento trasduttore:
CAN-Bus:
Protocollo CANopen
Lunghezza del cavo dell’interfaccia m 5000 ... 25
DeviceNet-Bus:
Protocollo DeviceNet
Lunghezza del cavo dell’interfaccia m 1000 ... 100
Ingressi di comando (potenziale separato):
Numero
2
Campo tensione d’ingresso, LOW
V 0...5
Corrente d’ingresso, tip., livello HIGH = 24 V mA 12
Uscite di comando 1) (potenziale separato) Alimentazione da tensione
Numero 4
max. corrente in uscita Imax per uscita A 0,5
Corto circuito, tip., Ub=24V; RL <0,1Ω A 0,8
Durata del corto circuito Illimitata
Corrente in ingresso per livello LOW mA <2
Tensione in uscita livello HIGH V > 15 per Imax
Alimentazione:
Tensione di alimentazione VDC 18...30
Corrente assorbita (con cella di carico, mA ≤250 2)
RB = 80 Ω, più correnti in uscita delle uscite
di comando Iout 1...4)
Campi di temperatura: temperatura nominale °C −10...+40
temperatura d’utilizzo °C −20...+60
temperatura di °C −25...+85
immagazzinamento
(IEC 529) IP65
2) Corrente assorbita con alimentazione 18 V: 250 mA + IOUT 1...4
IOUT 1...4 = corrente delle uscite di comando


AED9501A
Modello AED9501A
Ingresso segnali di misura mV/V 3, nominale 2
Trasduttore ad ER (1...4 ponti,
80...4000
ciascuno 350 Ω), RB Ω
Circuito a 6 conduttori
≤ 100
Lunghezza cavo trasduttore m
5
Alimentazione del ponte VDC
CAN-Bus
Protocollo CANopen
Bitrate, max. kbit/s 10...1000
Lunghezza del cavo dell’interfaccia m 5000...25
DeviceNet-Bus
Protocollo DeviceNet
Bitrate kbit/s 125...500
Lunghezza del cavo dell’interfaccia m 1000...100
Ingresso trigger
Corrente in ingresso per livello High = mA <3
30 V
Alimentazione tensione
Tensione di alimentazione (DC) V 10...30
Corrente assorbita (senza cella di mA ≤ 120 1)
carico)
Campo nominale di temperatura °C −10...+40
Campo della temperatura di esercizio °C −20...+60
Campo della temperatura di °C −25...+85
magazzinaggio
Altro
Dimensioni (l x p x h) mm 190 x 65 x 40
Tipo di protezione secondo EN 60529 IP65
(IEC529)
Tensione alimentazione UB = 5 V
1) Corrente assorbita: ≤120 mA +
Resistenza ponte RB



E Hottinger Baldwin Messtechnik GmbH.
All rights reserved.

All details describe our products in general form only.
They are not to be understood as express warranty and do
not constitute any liability whatsoever.
Änderungen vorbehalten.
Alle Angaben beschreiben unsere Produkte in allgemeiner
Form. Sie stellen keine Beschaffenheits- oder Haltbarkeits-
garantie im Sinne des §443 BGB dar und begründen keine
Haftung.
Document non contractuel.

Les caractéristiques indiquées ne décrivent nos produits
que sous une forme générale. Elles n’établissent aucune
assurance formelle au terme de la loi et n’engagent pas
notre responsabilité.
7−2001.1780
Salvo modificaciones.
Todos los datos describen nuestros productos de manera
general. No representan ninguna garantiá de sus propiedades
ni constituyen responsabilidad alguna.
Con riserva di apportare modifiche.

Tutte le informazioni descrivono i nostri prodotti in modo
generico. Esse non assicurano quindi le caratteristiche dei
prodotti, e non costituiscono alcuna garanzia e quindi
A1780−4.3 en/de/fr/es/it
nessuna responsabilitá.
Hottinger Baldwin Messtechnik GmbH

Im Tiefen See 45 S 64293 Darmstadt S Germany
Tel. +49 6151 803−0 S Fax: +49 6151 803−9100
Email: info@hbm.com S www.hbm.com

Quick Start Guide: AED9101D AED9501A

Uploaded by

Copyright:

Available Formats

You might also like

Quick Start Guide: AED9101D AED9501A

Uploaded by

Document Information

Original Title

Copyright

Available Formats

Share this document

Share or Embed Document

Sharing Options

Did you find this document useful?

Is this content inappropriate?

Copyright:

Available Formats

Quick Start Guide: AED9101D AED9501A

Uploaded by

Copyright:

Available Formats

Quick Start Guide

A1780−4.3 en/de/fr/es/it HBM

General dangers of failing to follow the safety instructions

HBM A1780−4.3 en/de/fr/es/it

Do not allow the equipment to become dirty or damp.

A1780−4.3 en/de/fr/es/it HBM

2 Description and appropriate use

HBM A1780−4.3 en/de/fr/es/it

Basic device, Interfaces Inputs / outputs Amplifier to

Digital inputs and outputs allow:

A1780−4.3 en/de/fr/es/it HBM

3 Cable connection via a PG gland

1 Remove the outer sheath Strip the insulation from the

Push the screwed cable

2 Fan out the cable shielding 4

Fig. 1: Cable connection via a PG gland

HBM A1780−4.3 en/de/fr/es/it

4 Serial communication via the RS485 interface

Fig. 2: HBM SC232/422B interface converter

The HBM program includes an interface converter (part no. 1-SC232/422B),

A1780−4.3 en/de/fr/es/it HBM

5 HBM software program

HBM provides a panel program for setting up the AED:

The program can be found on the CD-ROM ”1-FIT-AED-DOC” or under

Fig. 3: AED_Panel32 program screen display

HBM A1780−4.3 en/de/fr/es/it

6 Mechanical construction of the basic devices

6.1 AED9101D basic device

The AED9101D basic device extends the functionality of the AD amplifier

Load cell Interface RS-485 bus Interface, voltage supply,

A1780−4.3 en/de/fr/es/it HBM

6.2 AED9201B basic device

The AED9201B basic device extends the functionality of the AD amplifier

Connection for amplifier Connections for digital I/O

Transducer Interface Connections for

HBM A1780−4.3 en/de/fr/es/it

6.3 AED9301B basic device

The AED9301B basic device extends the functionality of the AD amplifier

Connector for Voltage supply

Bus termination and

A1780−4.3 en/de/fr/es/it HBM

6.4 AED9401A basic device

The AED9401A basic device extends the functionality of the AD amplifier

Power sup- Digital

HBM A1780−4.3 en/de/fr/es/it

6.5 AED9501A basic device

The AED9501A basic device extends the functionality of the AD amplifier

Load cell Bus termination

Amplifier connection Interface Interface, power supply

A1780−4.3 en/de/fr/es/it HBM

7.1 AD101B amplifier board specifications

HBM A1780−4.3 en/de/fr/es/it

7.2 AD103C amplifier board specifications

A1780−4.3 en/de/fr/es/it HBM

7.3 AED9101D basic device specifications

HBM A1780−4.3 en/de/fr/es/it

7.4 AED9201B basic device specifications

A1780−4.3 en/de/fr/es/it HBM
