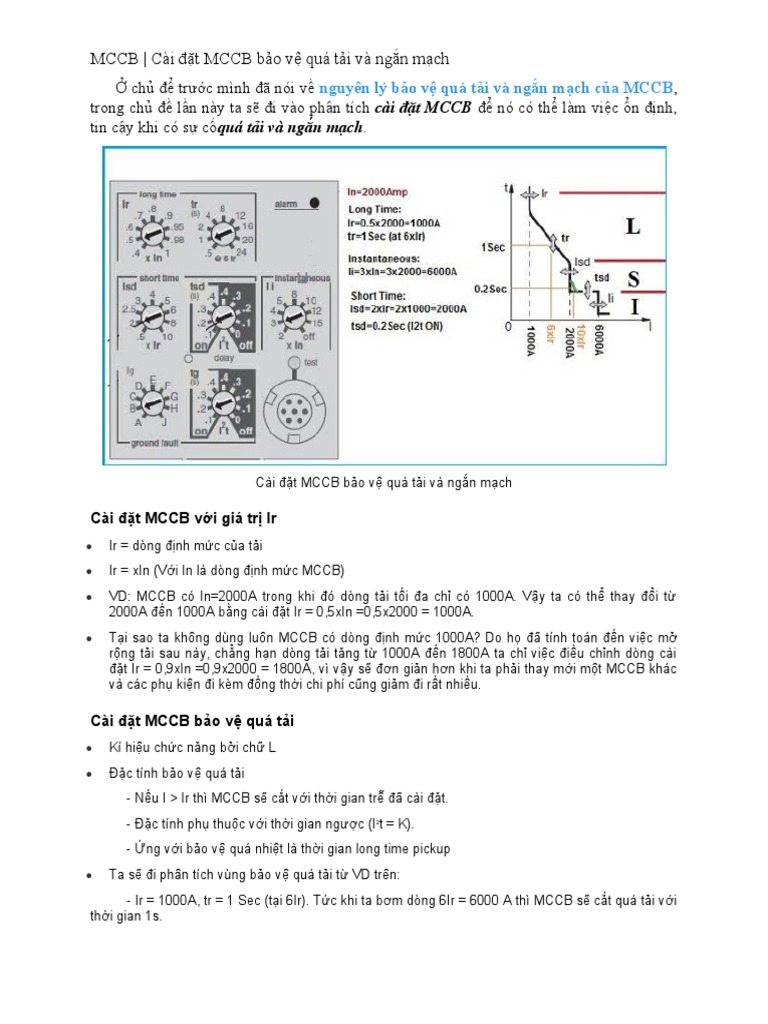

MCCB | Cài đặt MCCB bảo vệ quá tải và ngắn mạch

      Ở chủ để trước mình đã nói về nguyên lý bảo vệ quá tải và ngắn mạch của MCCB,
trong chủ đề lần này ta sẽ đi vào phân tích cài đặt MCCB để nó có thể làm việc ổn định,
tin cậy khi có sự cốquá tải và ngắn mạch.

Cài đặt MCCB bảo vệ quá tải và ngắn mạch

Cài đặt MCCB với giá trị Ir

 Ir = dòng định mức của tải
 Ir = xIn (Với In là dòng định mức MCCB)
 VD: MCCB có In=2000A trong khi đó dòng tải tối đa chỉ có 1000A. Vậy ta có thể thay đổi từ
2000A đến 1000A bằng cài đặt Ir = 0,5xIn =0,5x2000 = 1000A.
 Tại sao ta không dùng luôn MCCB có dòng định mức 1000A? Do họ đã tính toán đến việc mở
rộng tải sau này, chẳng hạn dòng tải tăng từ 1000A đến 1800A ta chỉ việc điều chỉnh dòng cài
đặt Ir = 0,9xIn =0,9x2000 = 1800A, vì vậy sẽ đơn giản hơn khi ta phải thay mới một MCCB khác
và các phụ kiện đi kèm đồng thời chi phí cũng giảm đi rất nhiều.

Cài đặt MCCB bảo vệ quá tải

 Kí hiệu chức năng bởi chữ L
 Đặc tính bảo vệ quá tải
          - Nếu I > Ir thì MCCB sẽ cắt với thời gian trễ đã cài đặt.
          - Đặc tính phụ thuộc với thời gian ngược (I2t = K).
          - Ứng với bảo vệ quá nhiệt là thời gian long time pickup
 Ta sẽ đi phân tích vùng bảo vệ quá tải từ VD trên:
          - Ir = 1000A, tr = 1 Sec (tại 6Ir). Tức khi ta bơm dòng 6Ir = 6000 A thì MCCB sẽ cắt quá tải với
thời gian 1s.
          - Nếu ta bơm dòng 5Ir mà vẫn cài đặt tr = 1 Sec thì thời gian cắt quá tải thực tế là bao nhiêu?
Lúc này phải xem đường đặc tính trong catalog , ta dóng giá trị 5Ir lên đường đặc tính tr = 1s thì sẽ
ra thời gian cắt quá tải cần tìm.

Cài đặt MCCB bảo vệ ngắn mạch

 Kí hiệu chức năng bởi chữ S.

 Cài đặt dòng cắt ngắn mạch.

          - Đầu tiên ta phải biết giá trị dòng ngắn mạch - Inm, từ đó mới cài đặt Isd.

          - Ở ví dụ trên Inm = 2000 A > Isd = 2.1000 = 2000 A

 Cài đặt thời gian

        - Ta có thể cài đặt đặc tính thời gian độc lập hay phụ thuộc tùy theo I2t Off hay On.

 Ở VD trên ta cài đặt Isd = 2000 A, tsd = 0,2 Sec (I 2t On) tức khi dòng sự cố đạt 2000A thì thời
gian cắt ngắn mạch là 0,2 Sec. Còn nếu ta cài đặt Isd = 3000 A thì theo đường đặc tính phụ
thuộc thời gian cắt sẽ nhỏ hơn so với Isd = 2000 A.
 Còn  đặc tính thời gian độc lập, thì với mọi dòng Isd thời gian cắt ngắn mạch luôn không đổi.

Cài đặt MCCB bảo vệ cắt nhanh Instantaneous

 Kí hiệu chức năng bởi chữ I.
 Dùng đặc tính thời gian độc lập.
 ti<tsd.
MCCB | Nguyên lý bảo vệ quá tải và ngắn mạch
     MCCB (Moulded case circuit breaker - Loại aptomat khối): là khí cụ điện dùng để đóng ngắt
mạch điện trong điều kiện bình thường, bảo vệ quá tải hay ngắn mạch của mạch điện khi có sự cố
xảy ra. Sau đây ta đi phân tích nguyên lý bảo vệ của MCCB

Nguyên lý bảo vệ quá tải MCCB

     Ở chế độ làm việc bình thường: khi có dòng điện chạy qua làm cho nhiệt độ  và chiều dài
thanh lưỡng kim tăng. Nhưng tốc độ dãn nở không đủ để sinh ra chuyển động uốn của thanh,
tiếp điểm  của MCCB vẫn đóng.

Hình 1: Bảo vệ quá tải của MCCB

     Ở chế độ quá tải: Nhiệt sinh ra đủ lớn thanh lưỡng kim bị uốn cong về phía thanh kim loại có
hệ số dãn nở nhỏ hơn. Chuyển động uốn đẩy trip bar kéo theo chốt được giải phóng làm tiếp
điểm mở ra, bảo vệ quá tảitác động, MCCB mở tiếp điểm.

Nguyên lý bảo vệ ngắn mạch c��a MCCB

     Ở chế độ làm việc bình thường: Từ trường tạo ra bởi cuộn dây không đủ lớn để hút trip bar và
tiếp điểm  của MCCB vẫn đóng.
 Hình 2: Bảo vệ ngắn mạch của MCCB

     Khi xảy ra ngắn mạch: Từ trường tạo ra bởi cuộn dây đủ lớn hút trip bar, giải phóng chốt và
tiếp điểm được mở ra, bảo vệ ngắn mạch tác động, MCCB mở tiếp điểm.
       Với bảo vệ quá tải và ngắn mạch, mạch điện sẽ làm việc ổn định tin cậy, bảo vệ thiết bị và
giảm thiểu thiệt hại ở mức thấp nhất có thể.

Theo tiêu chuẩn IEC 60947-2 định nghĩa rằng:

Ir: điều chỉnh về dòng bảo vệ quá tải, dựa trên tỉ lệ chia trên bảng chỉnh định nhân dòng làm
việc của máy cắt.

Tr: thời gian tác động của bảo vệ quá tải Isd: dòng bảo vệ ngắn hạn trong thời gian khởi động
(động cơ, tải phân phối). Được tính bằng tỉ lệ chia trên bảng chỉnh định nhân với dòng định mức
chỉnh định Ir

Tsd: thời gian trễ tác động Isd, thời gian này được phối hợp phân tầng với các tải làm việc bên
dưới như biến áp, đông cơ. Nếu phân tầng nhiều cấp tải, đề nghị bật chức năng bảo vệ nhiệt theo
công thức I²t.

Ii: Dòng bảo vệ tức thời ở ngưỡng ngắn mạch, dòng mở máy động cơ.
Ig: dòng bảo vệ chạm đất. Dòng này được phát hiện khi có dòng chạm đất đi qua dây trung tính
hoặc dây PE (dây nối vỏ động cơ)

Tg: thời gian tác động bảo vệ chạm đất.
