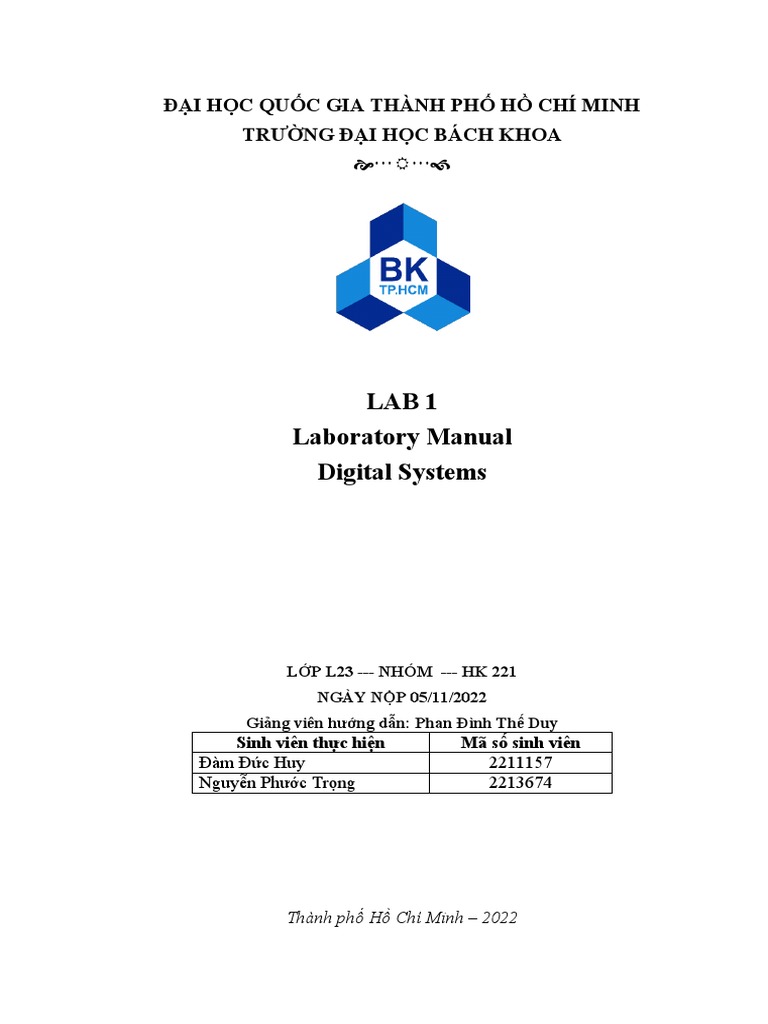

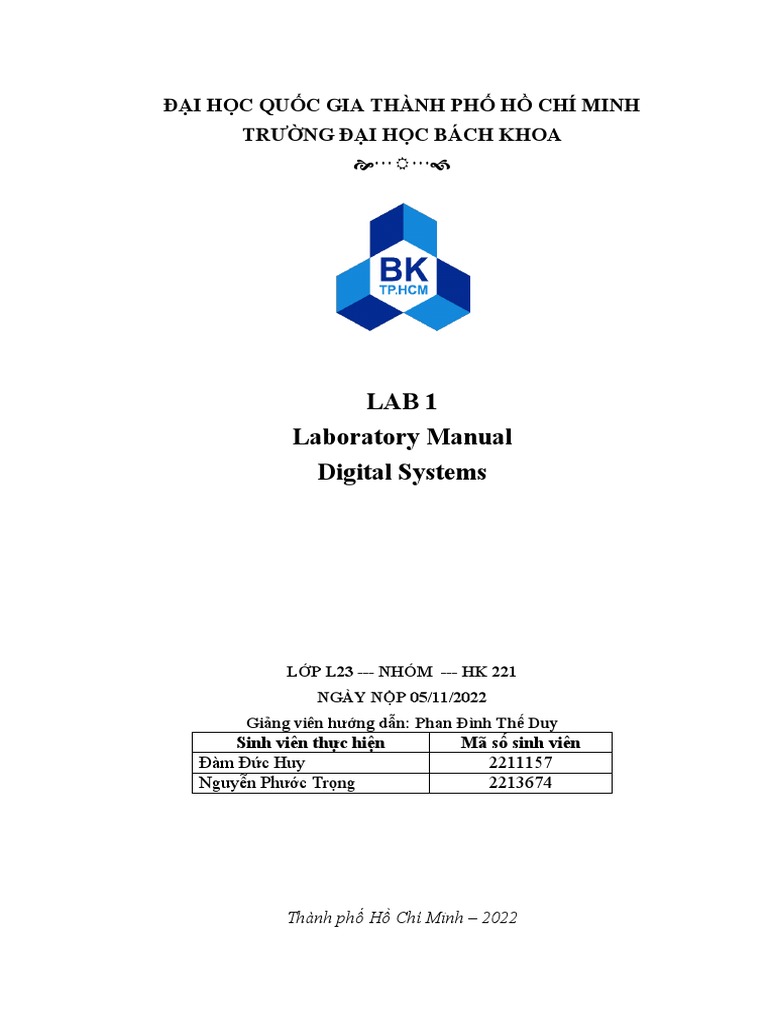

ĐẠI HỌC QUỐC GIA THÀNH PHỐ HỒ CHÍ MINH

TRƯỜNG ĐẠI HỌC BÁCH KHOA



LAB 1
Laboratory Manual
Digital Systems

LỚP L23 --- NHÓM --- HK 221

NGÀY NỘP 05/11/2022
Giảng viên hướng dẫn: Phan Đình Thế Duy
Sinh viên thực hiện Mã số sinh viên
Đàm Đức Huy 2211157
Nguyễn Phước Trọng 2213674

Thành phố Hồ Chí Minh – 2022

 BÁO CÁO

1. Bài 1
1.1. Mô tả mạch
- Giới thiệu mạch: Thiết kế, mô phỏng và thực hiện mạch điện đơn giản hóa
bằng các IC tự chọn
- Công thức của mạch
Z = (A and B) or C
1.2. Bảng trị thực

A B
0 0
0 0
0 1
0 1
1 0
1 0
1 1
1 1
1.3. Netlist logic gate
- Mô tả sơ lược về netlist:
C Z
0 0
1 1
0 0
1 1
0 0
1 1
0 1
1 1

1.4. Netlists thực nghiệm

1
- Bảng các linh kiện, thiết bị sử dụng.
STT Tên linh kiện Chức năng
1 1x IC 7408 Cổng And
2 1xIC 7432 Cổng Or
3 1x Đèn LED Hiển thị Output Z
4 Dây dẫn
- Hình chụp Netlists:

1.5. Kết quả mô phỏng

VD: Kết quả mô phỏng trùng với Bảng trị thực đã xây dựng

 Mạch được xây dựng và thiết kế đúng với yêu cầu.

2. Bài 2

Câu a

2.1 Mô tả mạch

- Giới thiệu mạch: Thiết kế, mô phỏng và thực hiện mạch điện đơn giản hóa
bằng các IC 7404s, 7408s, 7432s.
- Công thức của mạch
X = AB + C

2
2.2 Netlist logic gate
- Mô tả sơ lược về netlist: X = A AND B OR C

2.3 Netlists thực nghiệm

- Bảng các linh kiện, thiết bị sử dụng.
STT Tên linh kiện Chức năng
1 1x IC 7408 Cổng And
2 1x IC 7404 Cổng Not
3 1xIC 7432 Cổng OR
4 1x Đèn LED Hiển thị Output X
5 Dây dẫn
- Hình chụp Netlists:

3
 2.4 Kết quả mô phỏng

Kết quả mô phỏng trùng với Bảng trị thực đã xây dựng

 Mạch được xây dựng và thiết kế đúng với yêu cầu.

Câu b

2.1 Mô tả mạch

- Giới thiệu mạch: Thiết kế, mô phỏng và thực hiện mạch điện đơn giản hóa
bằng các IC 7404s, 7408s, 7432s.
- Công thức của mạch
Y = (A + B)C

4
2.2 Netlist logic gate

- Mô tả sơ lược về netlist: Y = (A OR B) AND C

2.3 Netlists thực nghiệm

- Bảng các linh kiện, thiết bị sử dụng.
STT Tên linh kiện Chức năng
1 1x IC 7408 Cổng And
2 1x IC 7404 Cổng Not
3 1xIC 7432 Cổng OR
4 1x Đèn LED Hiển thị Output Y
5 Dây dẫn
- Hình chụp Netlists:

5
2.4 Kết quả mô phỏng

Kết quả mô phỏng trùng với Bảng trị thực đã xây dựng

 Mạch được xây dựng và thiết kế đúng với yêu cầu.

3. Bài 3
Câu a
3.1. Mô tả mạch
- Giới thiệu mạch: Thiết kế, mô phỏng và thực hiện mạch điện đơn giản hóa
bằng các IC 7404s, 7408s, 7432s.

6
- Chức năng của mạch (không bắt buộc): Nếu đầu vào N và MP khác nhau thì sẽ
cho ra mức logic 1.
- Công thức của mạch
Z = (M+N) ( M +P) ( N + P)
= (M M + MP + N M + NP) ( N + P)
=( 0 + MP + N M + NP) ( N + P)
= N MP + N N M + N NP + P MP + PN M + PNP
= N MP + 0 + 0 + 0 + NM P + 0
= N MP + N M P

3.2. Netlist logic gate

- Mô tả sơ lược về netlist:

7
3.3. Netlists thực nghiệm
- Bảng các linh kiện, thiết bị sử dụng.
STT Tên linh kiện Chức năng
1 3x IC 7408 Cổng And
2 1xIC 7404 Cổng Not
3 1xIC 7432 Cổng Or
4 1x Đèn LED Hiển thị Output Z
5 Dây dẫn
- Hình chụp Netlists:

3.4. Kết quả mô phỏng

Kết quả mô phỏng trùng với Bảng trị thực đã xây dựng

 Mạch được xây dựng và thiết kế đúng với yêu cầu.

8
 Câu b
3.1 Mô tả mạch
- Giới thiệu mạch: Thiết kế, mô phỏng và thực hiện mạch điện đơn giản hóa
bằng các IC 7404s, 7408s, 7432s.
- Công thức của mạch
W = A (A+B) + (B+AA)(A+ B)
= A A + A B+(B+ A) ¿ B)
=0 + A B+¿AB + B B + AA + A B)
= A B+¿AB + 0 + A + A B
= A + A B + AB + A B
=A+B +A
=A + B

3.2 Netlist logic gate

- Mô tả sơ lược về netlist:

9
3.3 Netlists thực nghiệm
- Bảng các linh kiện, thiết bị sử dụng.
STT Tên linh kiện Chức năng
1 1xIC 7432 Cổng Or
2 1x Đèn LED Hiển thị Output W
3 Dây dẫn
- Hình chụp Netlists:

10
3.4 Kết quả mô phỏng

Kết quả mô phỏng trùng với Bảng trị thực đã xây dựng

 Mạch được xây dựng và thiết kế đúng với yêu cầu.

11
