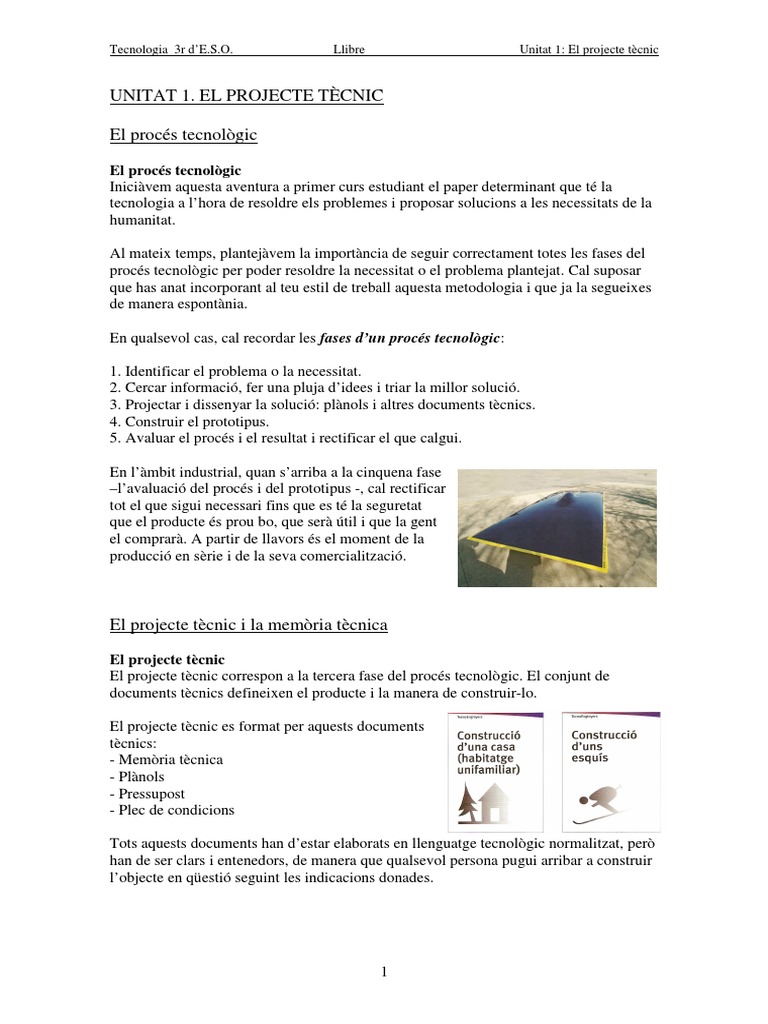

UNITAT 1. EL PROJECTE TÈCNIC

El procés tecnològic

El procés tecnològic
Iniciàvem aquesta aventura a primer curs estudiant el paper determinant que té la
tecnologia a l’hora de resoldre els problemes i proposar solucions a les necessitats de la
humanitat.

Al mateix temps, plantejàvem la importància de seguir correctament totes les fases del
procés tecnològic per poder resoldre la necessitat o el problema plantejat. Cal suposar
que has anat incorporant al teu estil de treball aquesta metodologia i que ja la segueixes
de manera espontània.

En qualsevol cas, cal recordar les fases d’un procés tecnològic:

1. Identificar el problema o la necessitat.

2. Cercar informació, fer una pluja d’idees i triar la millor solució.
3. Projectar i dissenyar la solució: plànols i altres documents tècnics.
4. Construir el prototipus.
5. Avaluar el procés i el resultat i rectificar el que calgui.

En l’àmbit industrial, quan s’arriba a la cinquena fase

–l’avaluació del procés i del prototipus -, cal rectificar
tot el que sigui necessari fins que es té la seguretat
que el producte és prou bo, que serà útil i que la gent
el comprarà. A partir de llavors és el moment de la
producció en sèrie i de la seva comercialització.

El projecte tècnic i la memòria tècnica

El projecte tècnic
El projecte tècnic correspon a la tercera fase del procés tecnològic. El conjunt de
documents tècnics defineixen el producte i la manera de construir-lo.

El projecte tècnic es format per aquests documents

tècnics:
- Memòria tècnica
- Plànols
- Pressupost
- Plec de condicions

Tots aquests documents han d’estar elaborats en llenguatge tecnològic normalitzat, però
han de ser clars i entenedors, de manera que qualsevol persona pugui arribar a construir
l’objecte en qüestió seguint les indicacions donades.

1
Tecnologia 3r d’E.S.O. Llibre Unitat 1: El projecte tècnic

En resum, els documents tècnics han

de respondre les preguntes següents:
què es vol aconseguir, que s’ha de
fer, amb quins materials, amb quines
màquines o eines, com s’ha de fer,
quin cost tindrà, quan ha d’estar
acabat, quins controls s’han de fer...

La memòria tècnica
La memòria tècnica és un document escrit que
pot incloure diversos apartats. Cal començar
per descriure breument les motivacions del
projecte tècnic (problema detectat o necessitat
que cal cobrir) i els objectius que es volen
assolir.

A continuació, es pot fer una descripció tècnica

del producte o la instal·lació proposats i
justificar la solució escollida mitjançant els
càlculs pertinents. De vegades, si els càlculs
són molt importants, es poden separar de la
memòria i poden constituir un document per si
mateixos.

La memòria tècnica també acostuma a incloure

una llista amb els materials i les eines que
s’han de fer servir i les normes tant per fabricar
el producte com per utilitzar-lo o manipular-lo
(manual tècnic).

S’hi poden afegir annexos, que son documents enquadernats a part, per exemple amb les
característiques tècniques dels materials o de les peces que conformen el producte o la
instal·lació.

Els plànols i el pressupost

Els plànols
Els plànols descriuen de forma gràfica l’objecte o la
instal·lació que s’ha de fer. No existeix una regla o una
norma que fixi el nombre i el tipus de plànols que s’han
d’incloure en el projecte tècnic.

En realitat s’han de fer tots els plànols que calgui, tant

globals com de detall, per tal que la persona o les
persones que han de construir l’objecte o fer la
instal·lació interpretin exactament el que el dissenyador o
el projectista ha concebut i pugui treballar sense cap tipus
d’ambigüitat i sense problemes.

2
Tecnologia 3r d’E.S.O. Llibre Unitat 1: El projecte tècnic

Per això és important que tots els plànols del projecte tècnic
compleixin les normes següents:
- Els plànols han d’estar dibuixats a una escala
normalitzada i adequada per a la seva visualització correcta.
- Han d’estar correctament acotats.
- Tots els símbols gràfics han de ser fàcilment
identificables i s’han d'ajustar a
les normes habituals del dibuix
tècnic.
- Els plànols es poden
fer a mà, en paper
vegetal, però
actualment
s’acostumen
a fer amb l’ajut de potents
programes de disseny gràfic per
ordinador i s’imprimeixen amb
impressores a plòters.

El pressupost econòmic
El pressupost econòmic és un document que conté tota la informació econòmica referent
al projecte que es vol desenvolupar.

Hi ha moltes maneres de fer un pressupost, però la més habitual és fer-lo per partides o
conceptes. Les partides més importants són les que corresponen a primeres matèries o
materials, maquinaria, mà d’obra, consum d’energia, transport i impostos (per exemple,
l’IVA).

El pressupost ha de ser el més ajustat possible.

Evidentment, el pressupost ha de tenir en
compte sempre un marge de beneficis, però no
pot ser excessivament gran, ja que normalment
el client demana més d’un pressupost. Cal
ajustar els preus per poder competir amb altres
empreses que tenen la capacitat d’oferir el
mateix projecte.

S’ha d’anar amb molta cura a l’hora d’estalviar

en les primeres matèries ja que aquest estalvi mai no ha de fer minvar la qualitat final
del producte. Cal buscar l’equilibri entre els desitjos o la necessitat del client, la
creativitat del dissenyador, la qualitat del producte i el preu final d’aquest.

És molt important que a l’hora de fer el pressupost es tinguin en compte els preus de
mercat de tots els elements esmentats abans en la data d’elaboració d’aquest pressupost,
ja que aquests preus poden variar molt. Per la mateixa raó, cal que en el pressupost
s’especifiqui una data límit de validesa, abans de la qual el client ha de donar una
resposta.

3
Tecnologia 3r d’E.S.O. Llibre Unitat 1: El projecte tècnic

El plec de condicions i l’oficina tècnica

El plec de condicions
El plec de condicions és el document que recull les condicions pactades entre el client i
el projectista o l’oficina tècnica que desenvolupa el projecte. A la pràctica té el mateix
valor que un contracte.

El plec general de condicions pot incloure

molts aspectes, que es poden reflectir en
diferents plecs més concrets, com aquests:
- Plec de condicions tècniques.
- Plec de condicions econòmiques.
- Plec de condicions legals.

En el plec de condicions tècniques es poden

especificar, per exemple: les fases del procés
de producció de l’objecte o d’execució de la instal·lació, els diferents controls de
qualitat que es duran a terme o el temps d’execució del projecte.

En el plec de condicions econòmiques es poden recollir, per exemple, la forma i els

terminis de pagament del client i el compromís de recerca de subvencions.

En el plec de condicions legals es pot incloure un resum de la normativa que ha de

complir el producte o la instal·lació, tant a escala local com nacional o internacional, si
fos el cas.

L’oficina tècnica
L’oficina tècnica és l’àrea de l’empresa que s’ocupa de la realització del projecte tècnic.
La direcció d’una empresa encarrega a l’oficina tècnica
que faci els estudis necessaris per a l’elaboració d’un nou
producte o l’execució d’una nova instal·lació. L’oficina
tècnica també és la responsable del control de tot el
procés, des de l’inici de la fabricació fins al final.

Les funcions bàsiques d’una oficina tècnica són:

- Dissenyar i elaborar els plànols.
- Fer un pressupost el més ajustat possible del cost del producte o la instal·lació.
- Establir els mètodes de fabricació més rendibles.
- Planificar la realització del procés i l’ordre de fabricació tenint en compte els
materials, les màquines, la mà d’obra necessària i la mà d’obra disponible.
- Determinar els controls pertinents per garantir l’elaboració correcta del
producte i la seva qualitat.

En algunes empreses aquesta oficina tècnica està subdividida en seccions o

departaments, com ara la de projectes, mètodes, producció o control de qualitat.
Cadascuna d’aquestes seccions té una tasca diferent i molt ben definida.

Altres empreses, en canvi, no tenen una oficina tècnica i encarreguen el projecte tècnic a
altres empreses especialitzades, com consultories, assessories o enginyeries.

4
Tecnologia 3r d’E.S.O. Llibre Unitat 1: El projecte tècnic

Activitats
1. Llegeix la frase següent:
“Si hi afegim les mides aproximades, tenim un croquis, que ens proporcionarà una
idea de la forma i de les mides que volem que tingui l’objecte.”
Ara, respon la pregunta següent:
· A quina fase del procés tecnològic correspon aquesta frase? Explica més
extensament tots els passos que es duen a terme en aquesta fase.

2. Digues els principals documents tècnics que conté un projecte tècnic.

3. Quin tipus de llenguatge es fa servir per elaborar un projecte tècnic? Explica la

raó o raons que justifiquen el fet d’utilitzar un llenguatge determinat.

4. Indica si les afirmacions següents referents als documents tècnics són certes o
falses. En cas que siguin falses, torna-les a escriure correctament.
- Els documents tècnics han de donar resposta a allò que es vol aconseguir.
- Els documents tècnics no cal que mostrin clarament que es vol aconseguir.
- No cal detallar en cap document tot el que cal fer i els materials que s’han
d’utilitzar.
- Cal concretar molt bé quins materials, quines màquines i quines eines s’utilitzen
per fabricar un objecte.
- No cal especificar el cost que tindrà l’objecte en cap document tècnic.

5. Descriu breument les motivacions del projecte tècnic (problema detectat o

necessitat que cal cobrir) i els objectius que es volen assolir i contesta:
· En quin document tècnic han de constar?

6. Indica quins apartats bàsics han de figurar en la memòria tècnica. Explica que
cal especificar en aquests apartats.

7. Cal que les característiques tècniques dels materials o de les peces que
conformen el producte o la instal·lació s’especifiquin en algun apartat dels
documents tècnics? Raona la teva resposta.

8. Què es descriu en els plànols d’un projecte? Quins tipus de plànols ha de tenir
un projecte tècnic?

9. Indica les normes que han de complir els plànols d’un projecte tècnic.

10. Digues quins avantatges té el fet de dibuixar els plànols amb l’ajut de
programes de disseny.

11. Com s’anomena el document que conté tota la informació econòmica referent al
projecte que es vol desenvolupar? Quines són les maneres més habituals
d’elaborar-lo? Descriu-les breument.

5
Tecnologia 3r d’E.S.O. Llibre Unitat 1: El projecte tècnic

13. Raona per què els pressupostos han de tenir una validesa determinada.

14. Què rep el nom de plec de condicions? Quin valor té?

15. Comenta els aspectes que pot incloure el plec general de condicions i que es
poden reflectir en diferents plecs més concrets.

16. Què cal incloure en el plec de condicions legals?

17. Indica les funcions bàsiques d’una oficina tècnica.

18. Digues si les afirmacions següents són certes o falses i corregeix les possibles
errades.
- El departament de control d’una empresa es dedica a planificar la realització del
procés i l’ordre de fabricació d’un producte.
- A les empreses hi ha un departament que té en compte els materials, les
màquines, la mà d’obra necessària i la mà d’obra disponible.
- A l’hora de fabricar un producte cal determinar els controls pertinents per tal de
garantir l’elaboració correcta del producte i la seva qualitat.
- A les empreses no hi ha cap departament que pugui estar subdividit en seccions.
- L’oficina tècnica es pot subdividir en seccions, com ara: projectes, mètodes,
producció i control de qualitat.
- Hi ha empreses que no tenen una oficina tècnica i que encarreguen els projectes
tècnics a altres empreses especialitzades.

19. Explica quina es la funció que té en una empresa la secció

de control de qualitat i digues de quina àrea de l’empresa
depèn.

20. Observa detingudament aquesta taula,

pren-la com a referència i fes aquestes
activitats:
- Fes una llista de totes les peces de què és
formada.
- Fes un croquis de les peces que segons el
teu criteri no es poden trobar o comprar
fetes.

6
Tecnologia 3r d’E.S.O. Llibre Unitat 1: El projecte tècnic

- A partir de les mides aproximades i de les característiques de cadascuna de les

peces, investiga’n el preu.
- Calcula el preu que tindrà el material per fer la “teva taula”: (No cal que incloguis
el preu de la pintura.)
(Nota: També pots fer aquesta activitat a
partir de la taula que tens a classe.)
Resposta procedimental.

12. Fes les activitats següents; pren com a referència una taula formada per un
tauler de fusta i una estructura metàl·lica: [pàg. 11-15]
- Elabora un croquis de l’estructura.
- Pren les mesures del perfil (possiblement un tub).
- Investiga el preu del metre del perfil.
- Calcula el preu que tindrà el material per fer l’estructura de la "teva taula" i quin
serà el preu per fer-ne un centenar. (No t’oblidis de preguntar el preu que et
cobraran si només compres els metres que necessites per fer la "teva taula" i el
preu que et cobraran si compres el material per fer cent taules.)
Resposta procedimental.

Avaluació Pàgina 27
1. Que rep el nom de projecte tècnic?

2. Quines són les fases d’un procés tecnològic?

3. A partir de quina fase d’un procés tecnològic és el moment de la producció en

sèrie d’un objecte i de la seva comercialització?

4. Defineix què és el projecte tècnic.

5. Digues quins d’aquests documents son tècnics:

- Memòria específica.
- Memòria tècnica.
- Indicacions de fabricació.
- Plànols.
- Descripció tècnica.
- Pressupost.

7
Tecnologia 3r d’E.S.O. Llibre Unitat 1: El projecte tècnic

- Plec de condicions.
- Plec de condicions del reciclatge.

6. En quin document tècnic s’ha d’incloure la llista amb els materials que cal
utilitzar i les normes tant per fabricar el producte com per utilitzar-lo o
manipular-lo?

7. Explica quins tipus de plànols s’han d’incloure en el projecte tècnic.

8. Quines són les partides més importants del pressupost econòmic?

9. Com s’anomena el document que recull les condicions pactades entre el client i el
projectista o l’oficina tècnica? Especifica que s'hi inclou.

10. Digues quines de les feines següents són realment funcions bàsiques d'una
oficina tècnica:
- Fer o encomanar a altres empreses el disseny i l’elaboració dels plànols.
- Saber quin es el preu final del producte.
- Anar a comprar els productes a altres empreses o països.
- Planificar l’ordre de fabricació en funció de determinats factors.
- Establir els mètodes i els sistemes de fabricació millors i més productius.
