Issue 2

DEEP SEA ELECTRONICS PLC

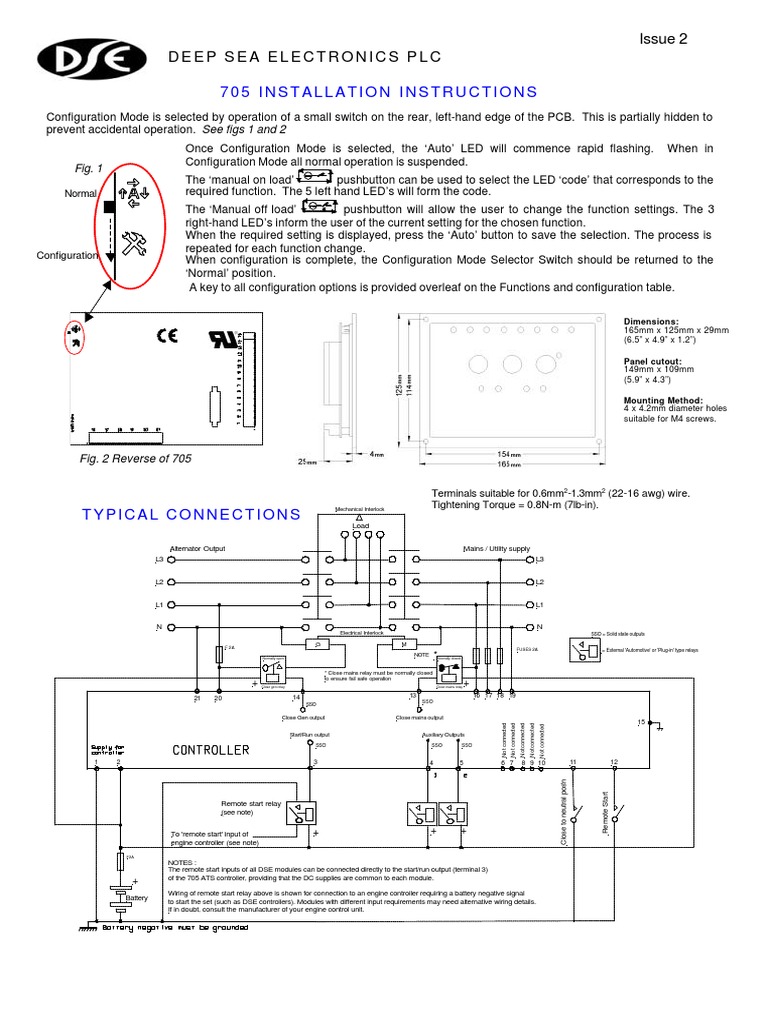

705 INSTALLATION INSTRUCTIONS

Configuration Mode is selected by operation of a small switch on the rear, left-hand edge of the PCB. This is partially hidden to
prevent accidental operation. See figs 1 and 2
Once Configuration Mode is selected, the ‘Auto’ LED will commence rapid flashing. When in
Configuration Mode all normal operation is suspended.
Fig. 1
The ‘manual on load’ pushbutton can be used to select the LED ‘code’ that corresponds to the
Normal required function. The 5 left hand LED’s will form the code.
The ‘Manual off load’ pushbutton will allow the user to change the function settings. The 3
right-hand LED’s inform the user of the current setting for the chosen function.
When the required setting is displayed, press the ‘Auto’ button to save the selection. The process is
repeated for each function change.
Configuration When configuration is complete, the Configuration Mode Selector Switch should be returned to the
‘Normal’ position.
A key to all configuration options is provided overleaf on the Functions and configuration table.

Dimensions:
165mm x 125mm x 29mm
(6.5” x 4.9” x 1.2”)

Panel cutout:
149mm x 109mm
(5.9” x 4.3”)

Mounting Method:
4 x 4.2mm diameter holes
suitable for M4 screws.

Fig. 2 Reverse of 705

Terminals suitable for 0.6mm2-1.3mm2 (22-16 awg) wire.

Mechanical Interlock Tightening Torque = 0.8N-m (7lb-in).
TYPICAL CONNECTIONS
Load

Alternator Output Mains / Utility supply

L3 L3

L2 L2

L1 L1

N N
Electrical Interlock SSO = Solid state outputs

F 2A
G M
FUSES 2A = External 'Automotive' or 'Plug-in' type relays
Normally open
NOTE * Normally closed

* Close mains relay must be normally closed

to ensure fail safe operation
+ Close gen relay Close mains relay
+
21 20 14 13 16 17 18 19
SSO
SSO

Close Gen output Close mains output

15
Not connected
Not connected
Not connected
Not connected
Not connected

Start/Run output Auxiliary Outputs

SSO SSO SSO

1 2 3 4 5 6 7 8 9 10 11 12
Close to neutral pos'n

Remote Start

Remote start relay

(see note)

To 'remote start' input of + + +

engine controller (see note)
F2A
NOTES :
The remote start inputs of all DSE modules can be connected directly to the start/run output (terminal 3)
of the 705 ATS controller, providing that the DC supplies are common to each module.
+
Wiring of remote start relay above is shown for connection to an engine controller requiring a battery negative signal
Battery to start the set (such as DSE controllers). Modules with different input requirements may need alternative wiring details.
If in doubt, consult the manufacturer of your engine control unit.
 Functions and configuration table
Function Function code Value code Value (Default in bold Italics)
Start Delay ¡ ¡ ¡ l ¡ ¡ ¡ ¡ 0 Seconds
¡ ¡ l 5 Seconds
¡ l ¡ 10 Seconds
¡ l l 15 Seconds
l ¡ ¡ 20 Seconds
l ¡ l 30 Seconds
l l ¡ 60 Seconds
l l l 180 Seconds
Mains (utility) return delay ¡ ¡ ¡ l l ¡ ¡ ¡ 0 Seconds
¡ ¡ l 5 Seconds
¡ l ¡ 10 Seconds
¡ l l 15 Seconds
l ¡ ¡ 20 Seconds
l ¡ l 30 Seconds
l l ¡ 60 Seconds
l l l 180 Seconds
Warming ¡ ¡ l ¡ l ¡ ¡ ¡ 0 Seconds
¡ ¡ l 5 Seconds
¡ l ¡ 10 Seconds
¡ l l 15 Seconds
l ¡ ¡ 20 Seconds
l ¡ l 30 Seconds
l l ¡ 60 Seconds
l l l 180 Seconds
Cooling ¡ ¡ l l ¡ ¡ ¡ ¡ 0 Seconds
¡ ¡ l 5 Seconds
¡ l ¡ 10 Seconds
¡ l l 15 Seconds
l ¡ ¡ 20 Seconds
l ¡ l 30 Seconds
l l ¡ 60 Seconds
l l l 180 Seconds
Remote start input type ¡ l l l ¡ ¡ ¡ ¡ Remote Start
¡ ¡ l Simulated mains
Remote start function ¡ l l l l ¡ ¡ ¡ Remote start is off load
(Not used when simulated mains is selected) ¡ ¡ l Remote start is on load
Auxiliary Output 1 Function l ¡ ¡ l ¡ ¡ ¡ ¡ Not Used
¡ ¡ l Mains (utility) Fail
¡ l ¡ Generator Available
¡ l l Generator on Load
l ¡ ¡ Mains On Load
l ¡ l System in Auto
l l ¡ Close to Neutral position
Auxiliary Output 2 Function l ¡ ¡ l l ¡ ¡ ¡ Not Used
¡ ¡ l Mains (utility) Fail
¡ l ¡ Generator Available
¡ l l Generator on Load
l ¡ ¡ Mains On Load
l ¡ l System in Auto
l l ¡ Close to Neutral position
Mains (utility) Under Voltage l ¡ l ¡ ¡ ¡ ¡ ¡ 60V / 70V
¡ ¡ l 70V / 80V
¡ l ¡ 80V / 90V
¡ l l 90V / 100V
l ¡ ¡ 120V / 140V
l ¡ l 140V / 160V
l l ¡ 160V / 180V
l l l 180V /200V
