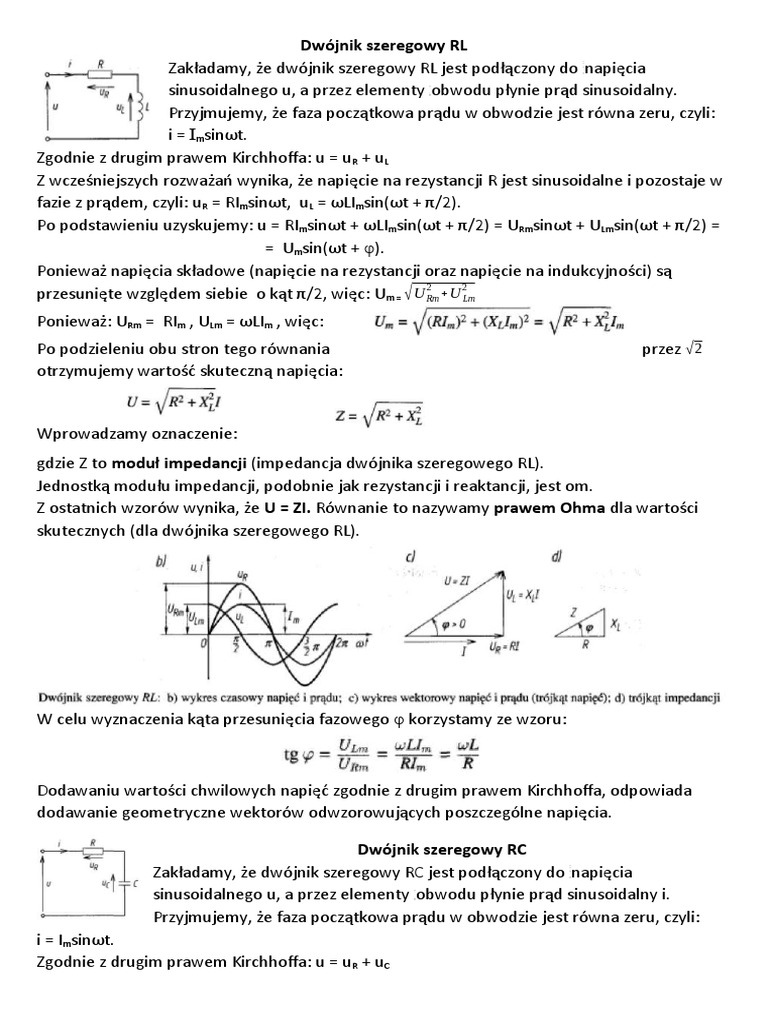

Dwójnik szeregowy RL

Zakładamy, że dwójnik szeregowy RL jest podłączony do napięcia

sinusoidalnego u, a przez elementy obwodu płynie prąd sinusoidalny.
Przyjmujemy, że faza początkowa prądu w obwodzie jest równa zeru, czyli:
i = Imsinωt.
Zgodnie z drugim prawem Kirchhoffa: u = uR + uL
Z wcześniejszych rozważań wynika, że napięcie na rezystancji R jest sinusoidalne i pozostaje w
fazie z prądem, czyli: uR = RImsinωt, uL = ωLImsin(ωt + π/2).
Po podstawieniu uzyskujemy: u = RImsinωt + ωLImsin(ωt + π/2) = URmsinωt + ULmsin(ωt + π/2) =
= Umsin(ωt + ).
Ponieważ napięcia składowe (napięcie na rezystancji oraz napięcie na indukcyjności) są
przesunięte względem siebie o kąt π/2, więc: Um = √ U 2Rm +U 2Lm
Ponieważ: URm = RIm , ULm = ωLIm , więc:
Po podzieleniu obu stron tego równania przez √ 2
otrzymujemy wartość skuteczną napięcia:

Wprowadzamy oznaczenie:
gdzie Z to moduł impedancji (impedancja dwójnika szeregowego RL).
Jednostką modułu impedancji, podobnie jak rezystancji i reaktancji, jest om.
Z ostatnich wzorów wynika, że U = ZI. Równanie to nazywamy prawem Ohma dla wartości
skutecznych (dla dwójnika szeregowego RL).

W celu wyznaczenia kąta przesunięcia fazowego  korzystamy ze wzoru:

Dodawaniu wartości chwilowych napięć zgodnie z drugim prawem Kirchhoffa, odpowiada

dodawanie geometryczne wektorów odwzorowujących poszczególne napięcia.

Dwójnik szeregowy RC
Zakładamy, że dwójnik szeregowy RC jest podłączony do napięcia
sinusoidalnego u, a przez elementy obwodu płynie prąd sinusoidalny i.
Przyjmujemy, że faza początkowa prądu w obwodzie jest równa zeru, czyli:
i = Imsinωt.
Zgodnie z drugim prawem Kirchhoffa: u = uR + uC
Z wcześniejszych rozważań wynika, że napięcie na rezystancji R jest sinusoidalne i pozostaje w
fazie z prądem, czyli: uR = RImsinωt.
Napięcie na zaciskach kondensatora idealnego opóźnia się w fazie względem prądu o kąt π/2:

Po podstawieniu otrzymujemy:

Ponieważ składowe napięcia u, tzn. napięcie na rezystancji oraz napięcie na pojemności, są

przesunięte względem siebie o kąt π/2, więc:

Po podzieleniu obu stron tego równania przez √ 2 otrzymujemy wartość skuteczną napięcia:

Wprowadzamy oznaczenie:
gdzie Z to moduł impedancji (impedancją dwójnika szeregowego RC).
Z ostatnich wzorów wynika, że U = ZI. Równanie to nazywamy prawem Ohma dla wartości
skutecznych (dla dwójnika szeregowego RC).

Kąt przesunięcia fazowego  liczymy ze wzoru:

Dwójnik szeregowy RLC

Zakładamy, że dwójnik szeregowy RLC jest podłączony do napięcia
sinusoidalnego u, a przez elementy obwodu płynie prąd sinusoidalny i.
Przyjmujemy, że faza początkowa prądu w obwodzie jest równa zeru,
czyli: i = Imsinωt.
Zgodnie z drugim prawem Kirchhoffa: u = uR + uL + uC
Zgodnie z wcześniejszymi rozważaniami:
Po podstawieniu otrzymujemy:

Po podzieleniu obu stron równania przez √ 2 otrzymujemy wartość skuteczną napięcia:

gdzie Z to moduł impedancji (impedancją dwójnika szeregowego RLC).

Wielkość: X = XL - XC nazywamy reaktancją dwójnika szeregowego RLC.
Z ostatnich wzorów wynika, że U = ZI. Równanie to nazywamy prawem Ohma dla wartości
skutecznych (dla dwójnika szeregowego RLC).

Kąt przesunięcia fazowego  liczymy ze wzoru:
