40mm 50mm 50mm 100mm (根据桩径大小不同)

钢筋混凝土结构规范、图集解释 Construction Digitalization

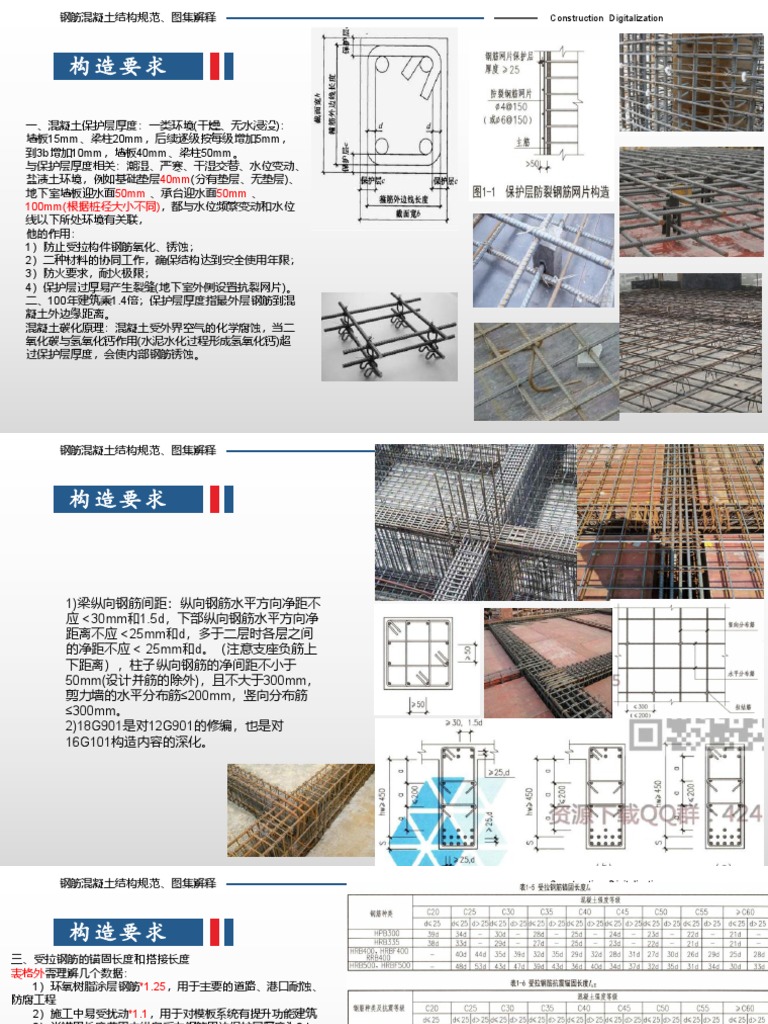

构造要求
一、混凝土保护层厚度：一类环境(干燥、无水浸没)：
墙板15mm、梁柱20mm，后续逐级按每级增加5mm，
到3b增加10mm，墙板40mm、梁柱50mm。
与保护层厚度相关：潮湿、严寒、干湿交替、水位变动、
盐渍土环境，例如基础垫层40mm(分有垫层、无垫层)、
地下室墙板迎水面50mm 、承台迎水面50mm 、
100mm(根据桩径大小不同)，都与水位频繁变动和水位
线以下所处环境有关联，
他的作用：
1）防止受拉构件钢筋氧化、锈蚀；
2）二种材料的协同工作，确保结构达到安全使用年限；
3）防火要求，耐火极限；
4）保护层过厚易产生裂缝(地下室外侧设置抗裂网片)。
二、100年建筑乘1.4倍；保护层厚度指最外层钢筋到混
凝土外边缘距离。
混凝土碳化原理：混凝土受外界空气的化学腐蚀，当二
氧化碳与氢氧化钙作用(水泥水化过程形成氢氧化钙)超
过保护层厚度，会使内部钢筋锈蚀。
构造要求
1)梁纵向钢筋间距：纵向钢筋水平方向净距不
应＜30mm和1.5d，下部纵向钢筋水平方向净
距离不应＜25mm和d，多于二层时各层之间
的净距不应＜ 25mm和d。（注意支座负筋上
下距离），柱子纵向钢筋的净间距不小于
50mm(设计并筋的除外)，且不大于300mm，
剪力墙的水平分布筋≤200mm，竖向分布筋
≤300mm。
2)18G901是对12G901的修编，也是对
16G101构造内容的深化。
构造要求
三、受拉钢筋的锚固长度和搭接长度
表格外需理解几个数据：
1）环氧树脂涂层钢筋*1.25，用于主要的道路、港口耐蚀、
防腐工程
2）施工中易受扰动*1.1，用于对模板系统有提升功能建筑
3）当锚固长度范围内纵向受力钢筋周边保护层厚度为3d、
5d（d为锚固钢筋的直径时），表中数据可分别*0.8、0.7，中间
时按内插值(需要去正确理解，从设计力学角度来说，纵向受力钢
筋周边保护层厚度为3d、5d时，都可分别乘系数；包括抗扭钢筋）
4）修正系数多于一项时可连乘
5）受拉钢筋锚固长度la、lae计算值不应小于200
6）四级抗震lae=la；lle=ll；
7）二根不同钢筋搭接时取较细钢筋直径
注：锚固长度条件：砼标号、钢筋型号、抗震等级；如搭接+接
头面积%。
构造要求
四、纵向钢筋连接：
三种方式：机械、焊接。绑扎（分为接触式和不
接触式）
1）受力钢筋的接头宜在受力较小区，同一根受力钢
筋宜少设接头，抗震设计时宜避开梁端、柱端箍筋的
加密范围（目前普遍存在加密区范围搭接），如果必
须在此处连接应采用机械、焊接；（因钢筋接头处往
往受力达不到设计要求，成为薄弱点。当发生地震在
受力区域产生拉应力时，最先破坏的肯定是接头位置）
2）同一构件相邻纵向受力钢筋的连接点应相互错开，
绑扎搭接1.3ll、1.3lle、机械、焊接35d且不小于
500mm。
3）同一连接段内的纵向受力钢筋的接头面积不宜大
于50%
4）不同直径钢筋焊接按较小直径计算面积。
构造要求
五、箍筋、拉筋:
1）为梁、墙、板拉钩，d为柱中单肢箍
2）箍筋绑扎：梁箍筋开口处应放在上端板中、二
侧交叉错位绑扎，柱外角筋开口处宜四角交替布置
3）拉钩：下料时注意外侧厚度，拉钩保护层厚度
不小于10mm，剪力墙拉钩角度135°，平直段长度
5d；梁腰筋拉钩角度135° 、弯折后平直段长度同箍
筋。
4）箍筋：非抗震90°，5d，抗震135°max（10d，
75mm），φ8以上钢筋都是按10d计算，非抗震结构
悬挑梁按抗震箍筋构造135° 、5d ；
5）墙板、梁构造钢筋拉勾放在箍筋外侧，柱单肢
箍拉牢纵筋（见图）
6)梁箍筋开口位置：顶部有板设顶部，底部有板设
底部；二侧交错设置。
6)如梁侧面钢筋为”N” ，箍筋max；（10d，
75mm）；135° ；
7)左下图拉筋弯钩有两种做法，如设计图未确定，
可在图审中由设计确定。
构造要求
1 )拉钩一端90°，另一135° ，应错位交叉布置。
2）螺旋型箍筋搭接大于ll ；lle ；300mm ；
3 )非抗震结构悬挑梁按抗震箍筋构造，平直段长度不小于
5倍d。
4)螺旋箍筋纵筋内箍属于措施钢筋；
注：在很多项目检查中箍筋的平直段长度在每一次飞检中
基本上有90%达不到要求，虽然扣分不多，但需引起重视。
结构受力分析
连续梁弯矩图
1、梁纵向钢筋配置根据弯矩图配置正弯矩、负弯
矩等受力钢筋，确保平面结构的空间协同工作，
发挥梁悬链线效应或楼板薄膜效应。
2、在施工过程中如果有超过楼面标高的支座负弯
矩钢筋的上翻梁，必须一次性浇筑，严禁留施工
缝二次浇筑。否则有效截面减小会影响梁刚度。
3、楼层走廊梁高跨比大于1/12的连续梁，应在跨
中有构造位置提前做好构造柱，确保梁整体刚度
。(因住宅结构梁截面、配筋比较经济。如跨度超
过八米，在施工过程中需要达到100%强度拆模板
支架)
4、塔吊附墙位置应提前与设计沟通，局部调整配
筋及混凝土标号。
5)代号L的非KL梁：属于铰支座，耗能构件；在地
震发生时，提前进入破坏状态。确保主梁安全。
特别提醒：注意结构设计说明的每一条款，正确
理解节点构造延伸的图集等相关的施工规范。
结构受力分析
连续梁弯矩图
技术参数：
1)梁上部贯通筋宜在中间hn/3范围内连接；第一排支座负筋取
hn/3；第二排支座负筋取hn/4 ；下部贯通筋宜贯穿节点或支座(
考虑梁悬链效应)，搭接范围：近支座hn/3 ；>1.5h ；箍筋加密区
范围外；接头面积≤50%，宜相互错开，
2)非框架梁(LL)：上部通长筋在ln/3处连接，下部在近支座ln/4处
连接；在支座处按”铰接设计” ，属于耗能构件，一旦发生地震
先于主梁而破坏”强主弱次”。
结构受力分析
约束边缘构件抗震分析
1）对高层建筑而言：地震发生时，地震的水平波从上
往下逐渐增大，底层受剪力最大，因此下部是加强部位，
设置嵌固端加强区，确保小震不坏，中震可修，大震不
倒。
2）当地震发生时，首层嵌固端部位是抗震设防最薄弱
处，在抗震设计时一般在基础或地下室与一层交接位置
作为嵌固端加强，柱纵向钢筋非连接区，箍筋加密区为
楼层净高的hn/3.底部设结构加强层（按总高度1/10），
在底部加强区的剪力墙、暗柱、转角柱、翼墙、端柱设
置Lc为约束边缘构件处，此部位要求拉筋满拉，箍筋设
置套箍与墙板水平筋隔一跳一设置(水平筋按设计配箍
率计入)。
3）施工问题：目前很多项目对嵌固端、底部加强区还
不是很清楚这种抗震设防的特殊要求；1.不理解设计意
图2.暗柱箍筋与水平筋多余重叠浪费材料3.根据受力分
析墙板与墙板内的暗柱、翼墙柱、端柱、转角柱如设计
明确不用设柱箍筋加密区，而施工中如果不清楚，认为
逢柱必加密，各方不理解，造成材料浪费严重。
结构受力分析
框架柱抗震分析
1）当无抗震设防时，我们的框架柱为受压构件，最大弯
矩力应在柱中部位置，所以柱子的设计以考虑构件的长细
比和弯矩为主。
2）当地震发生时，其地震水平波的冲击力最大力发生在
节点部位，因此也有了强柱弱梁，强剪弱弯，强节点弱构
件的抗震设防理念，而框架柱的非连接区及箍筋的加密区
就是为抗震而设(考虑水平剪切应力，满足配箍率、轴压
比)。
3）根据抗震设防要求，底部嵌固端一般为首层，柱净高
近支座hn/3为非连接区域，非连接区也是箍筋加密区，箍
筋加密区主要起抗震设防作用。
4）柱箍筋加密主要是怕受横向剪力，节点处最为薄弱，
柱子一旦失稳会造成建筑坍塌现象。
基础
桩顶与承台连接构造
一、技术数据：1)笼长超过四米时，每隔
二米设一道焊接加劲箍。2)桩上部钢筋锚
入基础max：(la；35d)3)当底板较薄，不
能满足锚固条件时，角度不得大于75度，
无法满足70度时，弯锚15d。4)箍筋加密，
有设计按设计，无设计按桩径5D加密。
二、注：桩笼钢筋下沉；桩超灌区域钢
筋随意切割、截断、多次弯折造成脆性
断裂现象；锚固长度不足、角度太小会
影响桩与承台、筏板的有效连接。对桩
基有效锚入基础、地下室抗浮拨产生一
定影响。
基础
桩顶与承台连接构造
1)笼长超过四米时，每隔二米设一道焊接加劲
箍。2)桩上部钢筋锚入基础max：(la；35d)3)
当底板较薄，不能满足锚固条件时，角度不得
大于75度，无法满足70度时，弯锚15d。4)箍
筋加密，有设计按设计，无设计按桩径5D加密。
基础
剪力墙垂直钢筋构造
技术数据：
（1）基础插筋：1）如基础高度满足直锚要求：弯折
max（6d；150mm）；
2）伸入基础墙侧面保护层大于5d,竖筋隔二下一，伸
至底板钢筋网片上(满足直锚Lae) 。
3)伸入基础墙侧面保护层小于5d,竖筋全部伸至板底
4）基础高度不够直锚:弯折15d。当基础墙侧面保护
层小于5d时，锚固处箍筋加密按以下三个条件min: 1)
箍筋直径大于纵筋的d/4; 2)间距小于纵筋直径的5d; 3)
间距小于10mm
剪力墙暗柱箍筋是否加密的体积配箍率根据设计图
施工，暗柱的作用是剪力墙的加强带，抗震作用与
砖混结构构造柱相同。
基础
框架柱抗震分析
技术数据：（1）基础插筋：1）如基
础高度满足直锚要求：弯折max（6d；
150mm）；
2）伸入基础墙侧面保护层大于5d,竖筋
隔二下一，伸至底板钢筋网片上(满足
直锚Lae) 。
3)伸入基础墙侧面保护层小于5d,竖筋
全部伸至板底（2）基础高度不够直锚:
弯折15d。当基础墙侧面保护层小于5d
时，锚固处箍筋加密按以下三个条件
min: 1)箍筋直径大于纵筋的d/4; 2)间距
小于纵筋直径的5d; 3)间距小于10mm
基础
基础框架柱
技术参数：
(1)柱基础插筋: 当Lae满足直锚要求时
取6d或150mm {取大值} ; 不满足直锚
要求弯锚15d;
注:当柱纵筋在基础内四周边保护层厚
度大于主筋5d时，箍筋间距小于
500mm且不少于二道;当小于5d时，锚
固处箍筋加密按以下三个条件min: 1)
箍筋直径大于纵筋的d/4; 2)间距小于
纵筋直径的5d; 3)间距小于10mm
注：基础柱子插筋为梁锚柱；基础部
位注意柱钢筋的规格、数量、型号及
轴线位置
基础
基础梁
技术参数：
1)主次梁节点区设附加箍筋；
2)吊筋根据受力应反扣；
3)基础梁下部设底部非贯通纵筋，支座负筋
根椐中间负弯矩，第一排hn/3，第二排hn/4；
多于二排的非贯通筋由设计者注明。
4)顶部为通长筋，可在距支座1/4净跨长度范
围内连接。
2)同跨箍筋有二种时，因基础为非抗震，各
自设置范围具体按设计图施工。
注：重点理解结构结构说明，注意基础受力
弯矩、剪切变化，吊筋、非贯通筋的位置、
方向。主次梁交叉处钢筋的排布规则，应按
设计说明。
基础
基础梁
基础梁
技术参数：基础梁箍筋构造：
1)与楼层不同的梁、柱节点箍筋构造，梁
箍通过梁、柱交接点。而从基础往上到顶
层，梁柱交结区域范围是柱箍筋加密，梁
箍筋离支座50mm起步。需理解各构件的
传力方式。
2)支座负弯矩筋在下面，一般为箍筋加密
区位置，箍筋是否加密具体按设计；
基础
基础梁箍筋
基础梁箍筋构造：
1)与楼层不同的梁、柱节点箍筋构造，
梁箍通过梁、柱交结点。而从基础往上
到顶层，梁柱交结区域范围是柱箍筋加
密，梁箍筋离支座50mm起步。需理解
各构件的传力方式。
2)柱纵向钢筋伸入底部弯折搁置在基础
梁钢筋上。
3)同跨箍筋有二种时，因基础为非抗震，
各自设置范围具体按设计图施工。
4)端部外伸构件底部配筋为受拉。
4）柱纵筋放入基础梁角筋内侧。
基础
基础梁箍筋
(一)筏板后浇带钢筋采用100%搭接排布构
造：当构件抗震等级为一级~四级时，Ll
改为Lle ，两边交错搭接。
(二)条型、独立基础钢筋构造：
1)基础底板≥2500mm，受力钢筋长度减短
10%；如轴线一边不足1250mm，不缩短，
另一边按缩短做；
2)起步距离：≤75；S/2；
3)当条形基础设有主次梁时，梁位置分布
筋不设置(16G1-3-P77) 。
4)在两个方向受力钢筋交接处的网状部位，
分布筋与同向受力钢筋构造搭接长度为
150mm。
基础
基础梁构造钢筋
技术参数：
1)当hw (梁腹板) > 450mm时，梁二侧应
沿高布置纵向构造钢筋、沿高度间距a
< 200mm; 2)锚固和搭接长度为15d,可通
长、分跨(2)侧面受扭钢筋N:锚固Lae、
La,搭接LL、LLe {可通长、分跨}(3）拉
筋:间距为非加密处箍筋的二倍、拉筋
弯钩按抗震与非抗震。
注：存在多放钢筋现象，不理解梁腹板
高度；构造钢筋按抗扭锚固、搭接施工，
造成材料浪费，拉钩布设位置不正确；
未设置构造钢筋梁易产生浅表面竖向裂
缝，一旦产生裂缝易造成纵向受力钢筋
氧化
基础
基础梁构造钢筋
1)基础梁钢筋构造二维、三维图；
2)构造钢筋搭接、锚固长度均为15d；
抗扭钢筋搭接、锚固长度均为LL 、
La ；
3)基础梁下部钢筋至端部弯曲15d 。
上部钢筋≥12d；b/2；
基础
基础梁不同标高
技术参数：
1)高低梁交叉位置钢筋应满
足锚固条件la；2)当直段长度
伸至端部大于la可不弯折，
小于la伸至尽端弯折15d。
注：高低梁交叉位置纵向受
力钢筋在实际施工过程中无
论节点怎么变化，必须满足
锚固条件或大于锚固长度。
不足直锚用弯锚。
基础
基础梁纵向钢筋构造
技术参数：
1)高低梁交叉位置钢筋应满足锚
固条件la；梁端部弯锚12d；梁
支座负筋在下方，端部外伸处
底板钢筋为受拉钢筋；其支座
负筋第一排ln/3，第二排ln/4 。
2)同跨箍筋有二种时，因基础为
非抗震，各自设置范围具体按
设计图施工。
基础
平板式筏形基础
技术参数：
底部贯通筋:端部无外伸: 1)长度伸至尽端弯折15d; 2)起
步距离:min (S/2; 75mm) 3)基础主、次梁位置不布置 2）
端部有外伸: 1)长度伸至尽端上、下弯折12d； 2)起步距
离min (S/2; 75mm) 3)基础主、次梁位置不布置 4)基础
端部下部钢筋不满足La时取15d (3)中间有高差: 1)低跨
和高跨均伸至高差高点处加La {锚固}2)起步距离
min[S/2; 75mm]3)基础主次梁位置不布置，斜坡上设置
(4)顶部贯通筋:长度伸入梁中心线或大于12d(5)端部无
外伸非贯通钢筋:1)节点外按设计;2)节点内伸至尽端弯
筏板基础的技术参数很多，请自行仔细阅读
折15d;3)起步: minS/ 2; 75mm;4)主次梁不布置;5)端部有
外伸弯折12d(6)底部贯通筋:1)伸至端部锚固弯折15d;在
外墙内需弯折布置;2)顶部贯通筋:锚固max (b/ 2; 12d) ;(7)
端支座底部非贯通筋:节点外，按设计;节点内:伸至端部
弯折15d;
基础
平板式筏形基础
底部贯通筋:端部无外伸: 1)长度伸
至尽端弯折15d; 2)起步距离:min
(S/2; 75mm) 3)基础主、次梁位置不
布置 2）端部有外伸: 1)长度伸至尽
端上、下弯折12d； 2)起步距离min
(S/2; 75mm) 3)基础主、次梁位置不
布置 4)基础端部下部钢筋不满足La
时取15d (3)中间有高差: 1)低跨和高
跨均伸至高差高点处加La {锚固}2)
起步距离min[S/2; 75mm]3)基础主
次梁位置不布置
基础
三桩承台
技术参数：
(1) 直锚:桩D+承台出边-保护层C
(大于35d+0.1桩D)
(2) 弯锚:桩D+承台出边-保护层C (小于
35d +0.1桩D)
(3) 弯折高度10d(4)基础保护层: 40mm;桩
径小于800mm为50mm;桩径大于800mm
伸出垫层为100mm;
(4)底板钢筋笫-根起步: S/ 2; 75mm
注：重点理解承台钢筋的弯锚、直锚、
分布筋等规则。
基础总结
只有基础稳固，才能确保建筑物整体牢固。在地震发生时，首先感觉现象是地面连续上、下跳
动。这是地震波从地内向地面扩散，纵波首先到达的缘故。横波接着产生水平方向晃动。在地震作
用下，有些建筑物上部结构本身无损坏，由于地基承载力下降或地基土液化造成建筑物倾斜、倒塌。
因此，基础抗震重点在地基工程，桩钢筋与基础筏板、承台、地梁的连接。
在基础混凝土钢筋结构施工中，由于基础长期循环接触地下水，对承台、筏板、地梁、挡土墙
等迎水面都有不同的要求。注意基础梁纵向钢筋的不同受力位置，主次梁交接部位钢筋的排布，主
次相交区吊筋的朝向。
工艺流程：图纸深化→加工单→原材料进场→见证取样复试合格→加工→核对半成品→划钢筋
位置线→运输→绑扎→预埋管线及铁件→垫块、马凳→隐蔽验收→浇灌混凝土。
材料进场：核对数量、钢筋型号、直径、尺寸、生产厂家等。
绑扎完毕：钢筋安装后：检查品种、级别、规格、数量、位置、接头百分率；连接方式、接头
位置、接头质量、搭接长度、锚固方式、锚固长度、垫块、马凳、避雷接地、预埋件等。横向钢筋
箍筋：牌号、规格、数量、间距、位置、弯折角度、弯折平直段长度；
混凝土试件：做好唯一性标识记号；取样方式、地点、数量、养护条件、试验龄期需满足(混凝
土结构施工质量验收规范)GB50204-2015。
框架柱
柱纵筋连接
技术参数：
(1) 柱基础插筋:当Lae满足直锚要求时取6d或150mm {取大
值}’不满足直锚要求弯锚15d;
注:当柱纵筋在基础内四周边保护层厚度大于主筋5倍d时，
箍筋间距小子500mm且不少于二道;当小于5倍d时，锚固
处箍筋加密按以下三个条件min: 1)箍筋直径大于纵筋的
d/4; 2)间距小于纵筋直径的5d; 3)间距小于10mm
(2)柱纵筋搭接错位: 1) 绑扎搭接: 1.3倍lae; (le) ; 2)机械35d;、
焊接:max 35d; 500mm ； 3)搭接位置:柱净长1/6;柱长边;大
于500mm;满足18G901-1-P25注4条款； 4)搭接面积:50% (接
头的中心点到中心点距离外)
注:柱纵筋直锚、弯锚取决于承台及地梁高度; 基础柱子插
筋应满足净高1/3要求。
框架柱
柱纵筋连接
技术参数：
(1)柱纵筋搭接错位:
1) 绑扎搭接: 1.3倍lae; (le) ; 2)机械35d;、焊
接:max 35d; 500mm ； 3)搭接位置:柱净长
1/6;柱长边;大于500mm;满足18G901-1-P25
注4条款； 4)搭接面积:50% (接头的中心点
到中心点距离外) ；
2)非搭接区域为箍筋加密区；
3)底层嵌固端≥hn/3 ；
框架柱
顶层框架柱纵筋处理
技术参数：
1)柱纵筋不小于梁上部钢筋时，可弯入梁内作梁上部
纵向钢筋，内侧钢筋按中柱；
2)柱包梁：柱外侧钢筋从梁底开始大于1.5lae，按50%
布设，超过50%的1.5lae+15d。
3)当梁较高，纵筋较小，伸入梁内柱纵筋未伸入柱内
侧已满足1.5lae要求，其弯折后长度大于15d：
4)梁上部纵筋、伸至柱对边弯折: max (15d;梁高-C)
5)柱大于梁:大于梁外侧的柱纵筋、可伸入板内(屋面
板大于10mm)柱外侧钢筋伸入板内长度大于15d,或从
梁底算起 Lae
6)当板小于100mm时、伸至柱内边向下弯折8d
7)角部附加钢筋，因此处外筋弯折，混凝土较厚，作
抗裂使用。
8)梁包柱:柱外侧纵筋伸至梁顶，梁上部钢筋伸伸至柱
外边，与柱外侧纵筋搭接，max (1.7 Lae;梁高-C，50%
伸长20d交接) ;
9)按相关结构锚固的方法，柱箍筋到梁底，梁箍进入
柱内；或梁、柱箍筋互锚(单桩承台箱式箍)，确保顶
层边跨梁在地震时不发生劈裂(榫卯做法) 。
框架柱
框架柱顶层中间节点
技术参数
1)楼层中柱柱顶纵向钢筋构造:1)弯折12d;大
于0.5Lae;顶层板<100mm内弯， >100mm向
外弯折。直锚条件:>lae可以直锚；
2)顶层柱筋弯锚下料时应减去屋面梁纵向钢
筋的高度，柱纵筋弯锚放在梁上部纵筋下
面。
3)注意主次梁交叉区域排布。
4)柱子的箍筋加密根据设计配箍比率(构件
抗剪承载力，构件斜拉破坏和斜压破坏)、
柱轴压比(混凝土抗压强度设计值乘积之比
值)而决定。希望大家重视箍筋加密作用，
特别是梁、柱交接区。
注：柱子的混凝土等级、钢筋的施工质量
如果达不到要求，竖向构件一旦需要加固，
会产生很大的价格。所以柱子的混凝土抗
压强度等级、钢筋的节点加密相当重要。
框架柱
框架柱顶层中间节点
技术参数
1)楼层中柱柱顶纵向钢筋构造:1)弯折12d;大
于0.5Lae;顶层板<100mm内弯， >100mm向
外弯折。直锚条件:>lae可以直锚；
2)顶层柱筋弯锚下料时应减去屋面梁纵向钢
筋的高度，柱纵筋弯锚放在梁上部纵筋下
面。
3)注意主次梁交叉区域排布。
4)柱子的箍筋加密根据设计配箍比率(构件
抗剪承载力，构件斜拉破坏和斜压破坏)、
柱轴压比(混凝土抗压强度设计值乘积之比
值)而决定。希望大家重视箍筋加密作用，
特别是梁、柱交接区。
注：柱子的混凝土等级、钢筋的施工质量
如果达不到要求，竖向构件一旦需要加固，
会产生很大的价格。所以柱子的混凝土抗
压强度等级、钢筋的节点加密相当重要。
框架柱
框架柱节点构造
技术参数：
1）柱钢筋搭接区域：当纵向受压钢筋大于25
时，应在搭接接头两个断面外100mm范围内
各设两道箍筋
2）上柱纵筋比下柱多：上柱伸入板下柱锚固
1.2lae：上柱纵筋比下柱少：下柱钢筋从梁底
开始锚固1.2lae；上柱纵筋直径比下柱大：上
柱纵筋伸入下柱连接区域1.3lae，搭接面积
50%；上柱纵筋直径比下柱小：下柱纵筋伸
入上柱连接区域1.3lae，搭接面积50%。(根数
有多少：上下搭接锚固1.2lae，直径有大小进
入搭接处搭接1.3lae。长度不同、位置不同)
3）嵌固部位柱顶锚固满足直锚lae，不满足时
直锚伸直柱顶弯折12d。
4)柱纵筋非连接区：max；(hn/6；hc；500mm)
框架柱
框架柱节点构造
技术参数：
1）基础柱钢筋通过一层带钢筋网地面时，上
下加密500mm；
2)中间楼层上下柱宽变量/hb(梁高)≤1/6时，
可弯折通过。
3)外端柱上部内收变小，外侧钢筋下筋伸至端
部弯锚lae；上部钢筋向下锚入1.2lae；
箍筋加密表
技术参数：
关于柱箍筋全加密：16G101-1-P66；
1)表格内纵横相交空白处构件全高加密；
例：柱净高ha3300mm；柱长边850mm；全加
密。
2)表格内纵横相交有数字按数字加密；
例：柱净高ha4200mm；柱长边800mm；按
800mm加密；
3)小墙肢：墙肢长度小于墙厚四倍的剪力墙；
4)短肢剪力墙：5倍<墙肢长度比墙厚度>8倍；
5)剪力墙：墙肢长度比墙厚度<8倍
6)当柱纵筋>25mm时，应在搭接接头二个截
面外100mm范围内各设置二道箍筋(18G901-1-
P25-注4)
框架柱总结
在框架结构中，柱作为承重竖向构件承担着整个结构竖向荷载和水平力引起的附加荷载。一旦破坏，危及整幢
建筑安全。柱受力情况复杂，且延性较差，故框架柱抗震设计最重要。构筑物震害的发生多数是其延性和强度不
足。柱的震害重于梁，柱顶震害重于柱底，角柱的震害重于内柱，短柱的震害重于一般柱。设计考虑延性结构框
架，强柱、强节点、强锚固、避免短柱、加强角柱。在2008.5.12日汶川地震已经证实。所以在框架结构设计中，
要求强柱弱梁，强剪弱弯，强节点弱构件的抗震设防理念。避免节点锚固过早破坏，增大构件延性。弯曲破坏：
柱子纵向配筋不足，柱长细比不协调，填充墙不对称，在弯矩作用下，产生弯曲破坏。剪切破坏：在往复水平地
震力作用下，会出现斜裂纹或交叉裂缝，进于发生脆性破坏，属于剪切破坏。
只有了解构件的受力方式、破坏条件后，我们才能够有针对性加强施工过程管控。重点控制：1)注意纵向钢筋
连接区、非连接区、箍筋加密区；2)受压构件混凝土浇筑不同标号在梁柱交接位置按规范施工。柱、墙砼标号比
梁、板高一个等级，经设计确认，柱、墙位置梁板高度内可按梁、板等级浇筑；2. 柱、墙砼标号比梁、板高二个
等级及以上，应在交界区域采取分隔措施，分隔位置在低强度位置中，距高强度等级边>500mm；梁低标号混凝土
浇筑必须在柱高标号混凝土初凝过程完成。3)注意梁柱交接位置柱箍筋全加密。4)柱纵向钢筋须满足锚固条件。5)
纵向钢筋与横向箍筋要求全绑扎。7)控制柱纵向钢筋位移，在楼层混凝土浇筑前对出楼面柱纵筋设置三个箍筋：
固定箍、定位箍；8)加强施工过程养护。9)钢筋代换：应有设计变更文件。验算(构件承载力、最大力下总伸长率、
裂缝宽度验算、抗震规定、最小配筋率、间距、保护层厚度、锚固长度、搭接长度、接头百分率) 等。柱最大危害
钢筋偏位后乱弯折、乱切割重新值筋。
剪力墙
转角剪力墙
技术参数：
1)转角有L形暗柱:外侧水平分布钢筋互相搭接1.6Lae
(伸至对边弯折0.8Lae；外侧钢筋在转角处可连续布置;
内侧钢筋伸至对边弯折15d ；
2)外侧水平钢筋连续通过转角交错搭接，搭接长度为
>1. 2 l a e 。相邻搭接中心点 > 1 . 7 l a e (错开搭接大于
500mm)；
剪力墙
转角剪力墙
技术参数：
1)转角有L形暗柱:外侧水平分布钢
筋互相搭接1.6Lae (伸至对边弯折
0.8Lae；外侧钢筋在转角处可连续
布置;内侧钢筋伸至对边弯折15d ；
2)外侧水平钢筋连续通过转角交错
搭接，搭接长度为>1.2lae 。相邻
搭接中心点>1.7lae(错开搭接大于
500mm)；
剪力墙
端柱、翼墙柱
技术参数：
转角有端柱:外侧钢筋伸至对边弯折15d;内侧:直锚:伸
至端柱对边;弯锚:伸至端柱对边；剪力墙水平钢筋翼
形构造:1)翼形有T形暗柱:二翼水平筋贯通布置;垂直
翼边水平筋伸至对边弯折15d 。2)翼形有端柱:二翼
水平筋贯通布置，垂直翼水平筋伸至外边弯折15d ；
内侧直锚:满足Lae;弯锚:伸至端柱对边弯折15d ；剪
力墙水平筋起步距离:1)基础内:侧面保护层大于5d:
max: (间距 500mm; 2根)侧面保护层小于5d: min (小于
10d; 100mm)2)楼层内:无梁:楼面板向上/向下起步距
离均为50mm
有暗梁:楼面向上起步距离为50mm;暗梁内布置水平
筋:有连梁:楼面向上起步距离50mm;连梁沿高布置水
平筋；有边框梁:楼面向上起步50mm;梁底向下起步
距离100mm
剪力墙
端柱、翼墙柱
技术参数：
转角有端柱:外侧钢筋伸至对边弯折15d;
内侧:直锚:伸至端柱对边;弯锚:伸至端柱
对边；
剪力墙水平钢筋翼形构造:
1)翼形有T形暗柱:二翼水平筋贯通布置;
垂直翼边水平筋伸至对边弯折15d
2)翼形有端柱:二翼水平筋贯通布置，垂
直翼水平筋伸至外边弯折15d内侧直锚:
满足Lae;弯锚:伸至端柱对边弯折15d
3)当水平筋≥lae ；la ；可不弯折，但必
须伸至端部对边竖向钢筋内侧。
剪力墙
喑柱转角墙
技术参数：
1）端部有暗柱、无暗柱、有L型柱时水平筋伸入对
边紧贴角筋内侧弯折10d 。
注：从剪力墙系统的受力分析，没有相关墙身、暗
柱端部箍筋加密要求；但从设计考虑构件抗剪承载
力，需满足配箍率、柱轴压比(混凝土抗压强度设计
值乘积之比值)而决定。使构件在发生水平力作用下
承受斜拉破坏和斜压破坏时确保结构安全，经过相
应计算，考虑箍筋间距。
重点熟悉结构说明，理解说明相关信息，重视箍筋
间距、加密作用。
剪力墙
多排竖向钢筋
技术参数：
1）bw≤400 ；双排；400<bw≤700 ；三排；>700 ；
四排；
2)当多于二排，中间的水平分布筋端部构造同内侧
钢筋。
3)水平钢筋计入约束边缘体积配箍率按设计。
剪力墙
剪力墙竖向构造
技术参数：
竖向钢筋：基础钢筋：基础插筋满足直锚： 1）弯折max（6d，
≥150mm） 2）基础侧面保护层厚度＞5d，竖筋隔二下一（内
侧） 3）基础侧面保护层厚度≤5d，竖向全部伸至底板钢筋上。
基础高度不够直锚: 1）弯折15d
2）外侧保护层不论大小竖筋全部伸至底板钢筋上。
3)按抗震设防受力分析：剪力墙系统结构都为纵向钢筋连接区，
规范规定：一、二级抗震剪力墙底部加强部位按50%面积搭
接，二端中心点1.7lae 。其它非剪力墙底部加强部位、三、四
级抗震剪力墙竖向分布钢筋搭接构造，可在同一部位搭接。
4)机械、焊接连接，因考虑施工作业机具的离地工作距离，故
与板面留500mm ，相邻钢筋交错连接，机械连接：二端中心
点>35d ；焊接连接：>35d ；500mm ；
剪力墙
剪力墙顶部构造
技术参数：
1)伸至板面弯折12d；
有边框梁满足lae直锚，不满足lae弯折12d
2)端部有暗梁的剪力墙竖向钢筋弯锚二端可向梁内弯锚，顶部无暗梁或
有加筋，内外二侧向板内方向弯锚。
3)剪力墙变截面上筋向下锚入1.2lae ；下筋向上伸至板顶弯锚12d 。
剪力墙
剪力墙构造
1)竖向施工缝附加插筋，按设
计。
2)边框梁高度不满足直锚弯锚
12d ；
3)竖向分布筋通过连梁做法；
4)剪力墙分布筋锚入连梁构造。
剪力墙
剪力墙水平筋
技术参数：
1）基础内：侧面保护侧＞5d，max（间距
500mm,两根）侧面保护层≤5d，min10d（纵筋）
100mm 2）楼层内：无梁：楼面向上/向下起
步距离均为50mm，有暗梁：楼面向上起步距
离为50mm，暗梁高度范围内布置水平箍 3）
有连梁：楼面向上/向下起步距离均为50mm，
连梁范围内布置水平筋 4）有边框梁：楼面向
上起步距离为50mm，梁底向下距离为100mm
5）约束边缘构件的暗柱、翼墙柱、转角柱、
端柱根据设计要求水平筋与箍筋隔一布一设置。
6)剪力墙竖向钢筋约束、构造边缘构件起步为
S(设计间距) 。
剪力墙
约束边缘构件
技术参数：
1）约束边缘构件的暗柱、翼墙柱、转角
柱、端柱根据设计要求水平筋与箍筋隔一
布一设置(体积配箍率)。
2)剪力墙竖向钢筋约束、构造边缘构件起
步为S(设计间距) 。
3)在构件lc范围内拉钩满拉；
剪力墙
约束边缘构件
技术参数：
1）约束边缘构件的暗柱、翼墙柱、转
角柱、端柱根据设计体积配箍率要求水
平筋与箍筋隔一布一设置。
6)剪力墙竖向钢筋约束、构造边缘构件
起步为S(设计间距) 。
剪力墙
构造边缘构件
技术参数：
1）暗柱箍筋与墙板水平筋根据设计要求可以隔一跳一设置，
水平筋搭接长度1.2lae；两端搭接中心线距离1.7lae
2)除底部加强区域按约束边缘构件，其它的都为构造边缘构件；
3）18G901-1-p77-3-6注3：剖面3-3：墙体水平分布筋计入约束
边缘构件体积配箍率的构造做法；剖面2-2：设计未指定墙体
水平分布筋墙体水平筋计入约束边缘构件体积配箍率。
剪力墙约束边缘构件、构造边缘构件、扶壁柱、非边缘暗
柱的作用：当地震发生时，边缘构件容易发生剪切滑移破坏，
过早在构件边缘中贯通；常规设计中，剪力墙钢筋设计时只考
虑平行方向的受力，没有垂直方向的受力，所以，只要与剪力
墙垂直方向有连接构件，就必须设置(暗柱、端柱、翼墙柱、
转角柱) ，暗柱不是柱，而是加强带；而翼墙主要为防止垂直
方向剪力墙节点处移动。
剪力墙
构造边缘构件
技术参数：
1）暗柱箍筋与墙板水平筋根据设计要求可以隔
一跳一设置，水平筋搭接长度1.2lae；两端搭接
中心线距离1.7lae
2)除底部加强区域按约束边缘构件，其它的都为
构造边缘构件；
3）18G901-1-p77-3-6注3：剖面3-3：墙体水平分
布筋计入约束边缘构件体积配箍率的构造做法；
剖面2-2：设计未指定墙体水平分布筋墙体水平
筋计入约束边缘构件体积配箍率。
剪力墙
拉结筋与洞口钢筋排布
1）拉结筋@4a4b梅花（a≤150，b≤150）；
矩形布设@3a3b（a≤200， b≤200 ），拉结筋
间距600*600
2）连梁洞口D≤300上下设置封闭箍筋，上
下两端增加纵向钢筋，洞口外锚固长度lae
剪力墙
洞口补强钢筋
1）地下室墙板外侧钢筋构造法。
2)>800洞口补强暗梁构造；
3)洞口≥h/3的补强钢筋构造。
剪力墙
水平、竖向布
1墙板水平钢筋布置方式；
2)竖向钢筋的布置方式；
3)剪力墙竖向分布筋、水平分布
筋的连接方式。
剪力墙
连梁构造（1）
技术参数：
楼层连梁：洞口连梁箍筋从支座向外50mm布置；纵
向钢筋外侧伸至对边弯折15d；内侧纵向钢筋向内满
足Lae、≥600mm
屋面连梁：箍筋按连梁纵筋全长设置；封闭箍筋弯
钩位置宜设置于连梁顶部，相邻两组箍筋弯钩位置
沿连梁纵向交错对称排布。
连梁高跨比≥1/5时按框梁设置，梁箍筋加密区与框
架梁相同
连梁的构造钢筋由剪力墙水平筋替代
注：按图施工，当地震发生时，连梁属于耗能构件，
只有通过连梁的铰支座释放应力来确保竖向构件剪
力墙的安全。故：强墙弱梁，强柱弱梁，确保连梁
的铰支座功能正常发挥，当梁损坏在震后可稍作修
复，柱子震坏后会造成整栋建筑坍塌。损失巨大。
剪力墙
连梁构造（1）
技术参数：
楼层连梁：洞口连梁箍筋从支座向外
50mm布置；纵向钢筋外侧伸至对边弯
折15d；内侧纵向钢筋向内满足Lae、
≥600mm
屋面连梁：箍筋按连梁纵筋全长设置；
封闭箍筋弯钩位置宜设置于连梁顶部，
相邻两组箍筋弯钩位置沿连梁纵向交错
对称排布。
连梁高跨比≥1/5时按框梁设置，梁箍
筋加密区与框架梁相同
连梁的构造钢筋由剪力墙水平筋替代
剪力墙
连梁构造（2）
技术参数：
1）楼层连梁：洞口连梁箍筋从支座向外
50mm布置；纵向钢筋外侧伸至对边弯折15d；
内侧纵向钢筋向内满足Lae且≥600mm
2）屋面连梁：箍筋按连梁纵筋全长设置。
3）连梁高跨比≥1/5时按框梁设置，梁箍筋
加密区与框架梁相同，连梁的构造钢筋由剪
力墙水平筋替代。
4）边框梁、连梁箍筋重叠范围箍筋各自布置，
间距相同，并插空设置。
5)墙身水平筋放在暗梁箍筋外侧连续设置；
拉筋隔一拉一。
剪力墙
连、暗、边框梁构造
技术参数：
1）楼层连梁：洞口连梁箍筋从支座向外
50mm布置；纵向钢筋外侧伸至对边弯折
15d；内侧纵向钢筋向内满足Lae且
≥600mm
2）屋面连梁：箍筋按连梁纵筋全长设置。
3）连梁高跨比≥1/5时按框梁设置，梁箍
筋加密区与框架梁相同，连梁的构造钢筋
由剪力墙水平筋替代。
4）边框梁、连梁箍筋重叠范围箍筋各自
布置，间距相同，并插空设置。详(1—1)。
剪力墙
剪力墙变截面竖向钢筋构造
技术参数：
1)上筋锚入1.2Lae，下筋伸入板面
弯折≥12d，变量≤30mm可弯折
2)当≤300mm时斜弯直通当＞
30mm时，下层竖筋伸至层顶弯折
12d，上层竖筋伸入下层1.2Lae。
3)墙身水平筋按楼层分界。
4)拉筋从第二道水平分布筋开始布
设；竖向钢筋离支座第二根设拉筋。
剪力墙总结
底层剪力墙既是承担竖向荷载的主要构件，更是承担水平力的主要构件，在地震中起第一道防线作用，因此在设计
时要考虑底部剪力墙承担100%的水平地震作用。而框架只承担小部分的地震力作为安全储备。
剪力墙抗震设计：1、强墙弱梁。2、强剪弱弯。3、限制墙肢的轴压比和墙肢设置边缘构件。4、加强重点部位。5、
连梁特殊措施强墙弱梁：连梁屈服先于墙肢屈服，使塑性变形和耗能分散于连梁中，避免因墙肢过早屈服使塑性变形
集中在某一层而形成软弱层或薄弱层。
根据地震波分析和了解设计原则，我们必须对底部嵌固端、底部加强区域约束边缘构件等有一个充分认识。理解暗
柱在抗震设防中加强带的作用。严格控制楼层剪力墙轴线偏位，在墙板绑扎时采用竖向、水平梯子筋定位。在楼层混
凝土浇筑前，固定好墙纵向钢筋位置。GB5066--5.4.7钢筋绑扎规定：钢筋的绑扎搭接接头应在接头中心和两端用铁丝
扎牢。墙、柱、梁钢筋骨架中各垂直面钢筋网交叉点应全部扎牢；
主次梁连接区次梁不能有大钢筋，强主弱次，次梁属于耗能构件，次梁损坏易修复。
工艺流程：弹墙轴线、边线、控制线→验线→根部剔凿→清理→调整钢筋→立筋绑扎→水平筋绑扎→拉筋绑扎→验
收→浇筑。
剪力墙的最大作用是抵抗地震水平力，而构件内部钢筋作抗拉应力作用，在地震往复作用下，需要有一定的延伸功能；
因此，施工中锚固长度，搭接长度很重要。
屋面板
有梁板钢筋构造
技术参数：
（1）单层双向
1)底部钢筋构造:端支座构造: max (b/2; 5d) ;梁板式转换层
设计未指定，伸至对边弯折15d;
2)中间支座: max (b/ 2; 5d) 梁板式转换层设计未指定按Lae 3)
起步距离S/2;分布筋为50mm; 4)中间支座有高差，同端支
座;光圆钢筋末端加6.25d弯钩；5)负筋在端支座，伸至对边
角筋内弯折15d;在角部内双向同时布置6)分布筋伸入负筋
150mm;温度筋伸入负筋搭接长度ll；起步距离为S
（2）双层双向:其他同上;板上部贯通筋伸入支座对边弯折
15d,平直端长度满足La (Lae) 时，也可以直锚;
(3)板受力筋锚入柱内la ；分布筋与受力主筋、构造钢筋搭
接15d ；当分布筋兼温度、收缩应力构造时，按ll搭接；支
座锚固按受拉。
屋面板
有梁板钢筋构造
技术参数：
（1）单层双向
1)底部钢筋构造:端支座构造: max (b/2; 5d) ;梁板式转换
层设计未指定，伸至对边弯折15d;
2)中间支座: max (b/ 2; 5d) 梁板式转换层设计未指定按
Lae 3)起步距离S/2;分布筋为50mm; 4)中间支座有高差，
同端支座;光圆钢筋末端加6.25d弯钩；5)负筋在端支座，
伸至对边角筋内弯折15d;在角部内双向同时布置6)分布
筋伸入负筋150mm;温度筋伸入负筋搭接长度ll；起步距
离为S
（2）双层双向:其他同上;板上部贯通筋伸入支座对边弯
折15d,平直端长度满足La (Lae) 时，也可以直锚;
(3)板受力筋锚入柱内la ；分布筋与受力主筋、构造钢筋
搭接15d ；当分布筋兼温度、收缩应力构造时，按ll搭
接；支座锚固按受拉。
楼面板
有梁板构造
技术参数：
1）双层双向钢筋搭接：上部贯通筋搭接≤跨中Ln/2；上
部贯通筋在近支座Ln/4
2）连接长度LL：其中心到中心点为1.3LL
3）接头面积≤50%
4)当为梁板转换层板中，受力钢筋锚入支座lae ；
4）图4-3为纵向钢筋非接触搭接排布构造(16G101-1-P102
页) ；两根钢筋之间通过混凝土粗骨料，达到有效握裹力。
非接触搭接在国外较普遍，主要是通过混凝土对钢筋的
握裹力。接触式搭接由于钢筋之间的缝隙很窄，无法容
纳混凝土颗粒骨料，因而在两根钢筋之间没有混凝土实
体存在，混凝土无法握裹钢筋，无法实现最大粘结锚固
作用，减弱了两根钢筋之间通过混凝土传力效果。因此，
不能很好承载钢筋、混凝土共同工作原理。
楼面板
有梁板构造
技术参数：
1)梁板式转换层设计未指定，上筋伸至
对边弯折15d;下筋大于max ； (5d ；b/2)
2)当为梁板转换层板中，受力钢筋锚入
支座lae ；
3)图中(a)节点为楼板外墙与中间层连接，
板上筋伸至对边墙板水平筋内侧弯折
15d ；下排钢筋≥5d 、梁中线、la ；取
大值。
4)图(b)为梁板转换节点，上下板筋伸至
梁角筋内侧弯折15d ；满足0.6labe ；
楼面板
悬挑板端支座节点
技术参数：
1）悬挑板阳角放射筋排布构造：分布筋放在下面，受力
钢筋在中间，放射筋在上面。(无阳角悬挑板无放射筋要
求)
注：当悬挑板阳角有三层钢筋重叠，在满足上部受力筋
保护层前题下，适当加厚板根部厚度。
目前检查：很多项目阳角位置开裂较多，主要是钢
筋放置位置不正确、钢筋上部保护层过厚造成板下部有
效截面减小、混凝土强度未达到规范要求100%等因素而
导致开裂。
楼面板
楼面板端支座节点
技术参数：
1)梁板式转换层设计未指定，上筋伸至对边
竖向钢筋内侧弯折15d;下筋大于max ； (5d ；
b/2)
楼面板
楼面板开洞节点
技术参数：
1)洞口300<X≤1000；洞口300<Y≤1000 ；四
边按设计对纵筋补强；
2)洞口位置上、下被切断纵筋应弯折，弯钩
固定洞边补强钢筋。
3)圆洞设环向补强钢筋，搭接1.2la ；
4)宽、高≤800时，设计未注明，每边配两根
12mm或被切断钢筋面积的50% 。
楼面板
悬挑板节点构造
技术参数：
1)上部钢筋与楼板贯通，端部弯锚板厚减保
护层。下筋伸入≥12d或梁中心线。
2)悬挑板与楼板有高差，锚入板内≥la；lae；
下筋伸入≥12d或梁中心线。
3)悬挑板支座端部为梁，伸至梁对边弯锚15d；
下筋伸入≥12d或梁中心线。
楼面板
无梁板节点构造
技术参数：
1)1)不等跨板上、下部贯通钢筋连接在中
间连接，≥ln/3；
2)接头位置宜上、下交错，中心点到中心
点满足1.3ll；
2)同一连接区段同接头面积≤50%；
楼面板
无梁板节点构造
技术参数：
1)不等跨板上、下部贯通钢筋连接在中间
连接，≥ln/3；
2)接头位置宜上、下交错，中心点到中心
点满足1.3ll；
2)同一连接区段同接头面积≤50%；
3)暗梁为大、中、小三箍重叠；
楼面板总结
现浇混凝土楼板从结构设计来说，按平面无限刚度假定传递侧向力。由于与实际情况存在差异，也会导致混凝土开
裂。既影响美观，也给用户造成使用功能缺陷和不安全心里因素。楼板配筋规则：两对边支承板按单向板计算；2)四边
支承板规定：长边与短边之比小于2.0时，按双向板；长短边之比大于2<3时，宜按双向板；长短边之比大于3.0时，宜
按沿短边方向受力单向板计算；3) 受力钢筋间距：板厚<150mm，间距不大于200mm；板厚>150mm时，间距不宜大于
250mm。
今天我从楼面板钢筋来分几个问题：1）如小跨度单层双向加支座负筋配筋，应在预埋管位置增加温度筋；2）尽量
减少预埋管交叉重叠；3）平面预制PC构件板施工，设置预埋管板带；4）大跨度井字梁结构，梁柱交结部位应力较集
中，在柱子角45度--60度沿板位置产生裂缝，柱子四周与裂缝垂直方向设置菱形钢筋，控制因梁、柱相交根部由于梁、
柱混凝土被箍筋约束而导致楼板产生约束后产生裂缝。5)住宅小开间、小跨度，使用板筋较小，绑扎后应设置便道，
增加马凳、垫块数量。否则一经踩踏会全部变型、弯曲、下沉。(推广使用工具式型钢便道)
放射筋、温度筋、抗收缩应力、负弯矩筋在施工过程中需要认真对待，加强过程管理，不得任意踩踏。如果管理
不当会造成楼板开裂，对结构安全性造成破坏，观感较差，修复费用很高，损失很大。
钢筋绑扎规定：1. 绑扎搭接接头应在接头中心点和二端扎牢。板上部钢筋全扎牢；底部板筋边缘三个交叉点满扎，其
余可间隔交错扎牢。3.板构件边缘起步为max ； (b/2 ； 75mm)。
钢筋安装后：检查品种、级别、规格、数量、位置、接头百分率；连接方式、接头位置、接头质量、搭接长度、锚固
方式、锚固长度。
楼梯
AT构造
技术参数：
全部由踏步段构成；底排钢筋伸
入梁中≥5d；b/2。
上部负筋水平方向长度为L/4，顶
部高端、低端负筋伸至梁边弯锚
15d。
2008年5月12日汶川大地震前
楼梯作为二次构件处理，由于在
汶川大地震中，因楼梯坍塌造成
人员伤亡很大，从2008年后，从
设计构造、标准规范、施工管理
都有了新的相应要求，因为楼梯
是重要的逃生通道。
楼梯
GT构造
技术参数：
15d。
楼梯楼梯
BT构造
技术参数：
15d。
楼梯
ATa构造
技术参数：
1)全部由踏步段、梯板、高端平板构成；
底排钢筋伸入梁中≥5d；b/2。
2)上部负筋水平方向长度为L/4，顶部高
端、低端负筋伸至梁边弯锚15d。
3)滑动支座楼梯是16G新增加内容，参照
GB18306-2015的地震动参数区划图设置。
4)当梯梁支承在梯柱上时，构造应附合kl
要求，箍筋宜全长加密。
楼梯
At、Ata基础构造
技术参数：
1)At型：底排钢筋伸至：max；
≥5d；≥b/2；上排负筋伸至梁对
边纵筋内侧，弯锚15d ；
2)Ata型：抗震滑动支座连接构造
楼梯
ET构造
技术参数：
由低端踏步段、中位平板、高端
踏步段组成
(1)底部端部平台钢筋锚固同楼板
(2)底部纵筋二端锚固伸至对边max
(5d;支座宽/ 2)
(3)顶部高端负筋伸至对边弯折15d，
(有条件可直锚)
(4)顶部低端负筋伸至对边弯折15d
(5)受力筋起步距离S/ 2,分布筋起
步距离50mm
(6)上、下负筋长度按水平距离Ln
/ 4乘斜长
楼梯
2008年5月12日汶川发生大地震，原本作为逃生通道的楼梯，并未在自然灾害面前发挥应有作用；在震后调
查研究中，楼梯部位因横墙和楼梯板断裂，楼梯部位破坏比其他地方严重，在以前结构设计中，未将楼梯构件作
为结构的一部分参与整体计算，而是分开进行构件计算配筋，完全没有考虑地震作用；2008年以后，在结构中原
非重要构件楼梯纳入抗震设防重点，从设计、施工、验收等全面提高。
楼梯部位地震破坏几个重点：1)梯段板在l/4处接缝，交接面未处理好；2)楼梯柱受休息平台梁约束形成短柱
破坏；3)楼梯间墙体开裂、倒塌；4)楼梯板与休息平台板断裂等。
16G101-2为现浇混凝土板式楼梯图集，依据GB50010—2010《混凝土结构设计规范》--2015版；GB50011--
2010 《建筑抗震设计规范》2016年修订版。从AT到GT；从ATa到CTb；涵盖各种建筑物适用楼梯，分别为：1)AT
梯板全部由踏步段构成；2)BT由低端平板踏步段构成；3)CT由踏步段和高端平板构成；4)DT由低端平板、踏步段、
高端平板构成；5)ET由低端踏步段、中位平板、高端踏步段构成；6)FT由层间平板、踏步段、楼层平板构成；
7)GT由层间平板、踏步段构成；8)ATa 、 ATb：带滑动支座板式楼梯，梯板全部由踏步段构成，梯板高端均支承
在梯梁上，ATa梯板低端带滑动支座支承在梯梁上， ATb梯板低端带滑动支座支承在挑板上；9)ATc梯板全部由踏
步段构成，梯板二端均支承在梯梁上；10)CTa 、 CTb带滑动支座板式楼梯，梯板全部由踏步段、高端平板构成，
其支承方式梯板高端均支承在梯梁上；CTa梯板低端带滑动支座支承在梯梁上；CTb梯板低端带滑动支座支承在
挑板上；
楼梯部位在平常时候，是我们生活的上、下通道；当发生灾害时，变成我们通往生命的道路；万物以人为本。
悬挑梁
悬挑梁配筋
技术参数：
1）梁上部纵筋伸至柱外侧纵筋内侧弯折15d，直锚满足lae。
2）第一排支座负筋:当L> 4hb, 可斜弯向下第二排支座负筋:当
L>5hb时伸至3/4位置斜弯向下。
3)注意二排钢筋的高度(25mm；d) 。端部的附加箍筋。
4)纵向钢筋不得设置接头。
设计问题举例：当悬挑梁支座设在剪力墙暗柱上时，假设暗柱
宽200mm、纵向钢筋16mm，当同宽度悬挑梁纵筋通过暗柱后，
少了二侧纵筋的宽度。虽然规范要求悬挑梁纵筋通过暗柱时需
弯折处理，但梁有效的受力面积受力面积会减少；悬挑梁受剪
切、扭矩比较大，施工时应特别注意防患。
悬挑梁属于静定结构，是整个建筑最薄弱部分，需要认真
对待，确保悬挑结构的安全使用。（如墙板暗柱与悬挑梁同宽，
通过建筑做法分析，可适当加宽支座暗柱的宽度，确保悬挑梁
端部截面宽度）
悬挑梁
悬挑梁配筋
技术参数：
1）梁上部纵筋伸至柱外侧纵筋内侧弯折15d，直锚满足lae。
2）第一排支座负筋:当L> 4hb, 可斜弯向下第二排支座负筋:当L>5hb时伸
至3/4位置斜弯向下。
3)注意二排钢筋的高度(25mm；d) 。端部的附加箍筋。
4)纵向钢筋不得设置接头。非抗震箍筋开口处按135° ；平直段长度5d ；
框架梁
楼层、屋面构造
技术参数：
1)上部通长筋搭接(小直径)：
lle ；架立筋搭接：150mm ；
外端伸至柱外侧纵筋内侧，
不满足直锚，弯锚15d ；
2)下部钢筋外端：伸至梁上部
纵筋弯钩段内侧弯锚
15d(≥0.4Labe) ；中间支座：
≥Lae ；≥0.5hc+5d ；
框架梁
纵向钢筋连接方式
1）支座负筋延伸长度:第一-排支座负筋，Ln/3;第二排
支座负筋取Ln/4;支座负筋贯通小跨; (端支座取本跨净
长，中间支座取二边较大净跨长)
2)上部贯通筋构造直锚条件： hc-c>max (Lae; 1/2hc +5d)
弯锚条件: he-c<max (Lae; 1/2hc+5d) ;弯锚15d框架梁下
部钢筋:端支座锚固同上 (1) ，下通长筋可通长，可分
跨;
3）绑扎搭接: 1.3倍lae; (le) ; 机械：35d、焊接:max
（ 35d;500mm）搭接面积:50% (接头的中心点到中心点
距离外)
4)注：注意支座负筋一排、二排的长度、绑扎安装位
置；特别是地下室结构梁、框剪转换梁受力大、配筋
多，二排容易下沉。关注一排、二排的上、下距离。
框架梁
纵向钢筋高低跨连接方式
1）锚固长度： labe ；lae ；不满足直锚弯锚15d ；

2)当二梁高差h/(hc-50)>1/6时，可弯折通过；
3)当支座二边梁宽不同或错开布置时，无法直通的纵筋弯锚入
柱内；二边根数不同时，可将多出的纵筋弯锚入柱内；
框架梁
楼层、屋面箍筋构造
技术参数：
1）抗震等级一级：≥2hb ；且≥500mm ；
2) 抗震等级二--四级：≥2hb ；且≥500mm ；
3) 箍筋起步：不同支座距最大边缘点≤50mm。
框架梁
楼层、屋面箍筋构造
技术参数：
1）主次梁相交，主梁箍筋全通过；
2)井字梁相交：纵筋在下的梁在交叉点
连续设置；纵筋在上的不设置。
3)主次梁交接区附加箍筋。
4)箍筋加密范围。
框架梁
扁梁纵向钢筋构造
技术参数：
1)扁梁：梁宽超过梁高；梁宽超过柱子支座；受层高
要求而设。
2)穿过柱截面框架扁梁纵向受力钢筋，锚固、搭接长四
度、搭接位置同框架梁。
3)竖向拉筋同时勾住上下双向纵筋，末端采用135°；
平直段10d；
4)箍筋加密区：max：(扁梁宽度+扁梁高度；lae；)

框架梁
技术参数：
1)扁梁：梁宽超过梁高；梁宽超过柱子支座；
受层高要求而设。
2)穿过柱截面框架扁梁纵向受力钢筋，锚固、
搭接长度、搭接位置同框架梁。
3)竖向拉筋同时勾住上下双向纵筋，末端采用
135°；平直段10d；
4)箍筋加密区：max：(b+hb；扁梁宽度+扁梁
高度；lae；)
5)柱内核心区设置竖向拉筋(级别、直径) ，每
个交叉点均设置拉筋。
6)节点核心区附加纵筋，以F打头，注明X、Y
方向、层数、每层根数、级别、直径及未穿过
柱截面根数；边缘满足lae；
7)端支座核心区u字箍筋，根数、级别、直径，
伸入柱内满足lae ；
框架梁
技术参数：
1）扁梁：梁宽超过梁高；梁宽超
过柱子支座；受层高要求而设。
2)穿过柱截面框架扁梁纵向受力钢
筋，锚固、搭接长度、搭接位置同
框架梁。
3)竖向拉筋同时勾住上下双向纵筋，
末端采用135°；平直段10d；
4)箍筋加密区：max：(扁梁宽度+
扁梁高度；lae；)

框架梁
梁节点构造
技术参数：
1）不同梁顶标高：高跨上筋伸
至对边弯折15d，下筋直锚lae ；
低跨上筋直接锚入高跨梁中lae ，
下筋伸至对边弯锚15d ；
2）竖向折梁上筋弯折直通，下
筋锚固长度≥10d；水平折梁内侧
钢筋锚固长度≥20d。
3)代号L为铰支座设计(强主弱次)
4)次梁上部纵筋可以放在主梁上
部纵筋下面，需设计确认；问一
下你们常规怎么排布？
框架梁
梁节点构造
技术参数：
1）箍筋加密区：≥0.2lnl；≥1.5hb；
2)上部墙体竖向钢筋锚固长度：
≥lae(la)
3)梁拉筋直径不宜<箍筋两个规格，
水平间距：非加密区二倍；竖向
≤240 ；上下相邻二排错开设置。
4)梁纵筋伸至端部弯折15d ；
注：墙柱转换梁，承受上部剪力墙线
荷载及剪切应力，受力比较复杂，注
意设计意图。
框架梁
梁纵筋构造（1）
技术参数：
1)框架梁上部负筋构造:1)端支座:锚固条件同上(1) 2)
中间支座由高低差、变截面等,锚固条件同上(1) 3)
带悬挑:第一排支座负筋:当L> 4hb, 可斜弯向下第
二排支座负筋:当L>5hb时伸至3/4位置斜弯向下 (4)
支座附筋延伸长度:第一-排支座负筋，Ln/3;第二排
支座负筋取Ln/4;支座负筋贯通小跨; (端支座取本
跨净长，中间支座取二边较大净跨长) (5)框架梁下
部钢筋:端支座锚固同上 (1) ，下通长筋可通长，可
分跨;修正构造带括号内负号“ (一)可不进入支座
(近支座二边每边不到百分之十) ;注：当直径不同
钢筋搭接时，LL、Lle按直径较小的钢筋计算；任
何情况下纵向受力钢筋的搭接长度不小于300mm
2)主次梁节点构造。
框架梁
梁纵筋构造（2）
技术参数：
框架梁上部负筋构造:1)端支座:锚固条件同上
(1) 2)中间支座由高低差、变截面等,锚固条
件同上(1) 3)带悬挑:第一排支座负筋:当
L> 4hb, 可斜弯向下第二排支座负筋:当
L>5hb时伸至3/4位置斜弯向下 (4)支座附筋
延伸长度:第一-排支座负筋，Ln/3;第二排支
座负筋取Ln/4;支座负筋贯通小跨; (端支座取
本跨净长，中间支座取二边较大净跨长) (5)
框架梁下部钢筋:端支座锚固同上 (1) ，下通
长筋可通长，可分跨;修正构造带括号内负号
“ (一)可不进入支座(近支座二边每边不到百
分之十)
框架梁
梁附加筋
技术参数：
构造钢筋:
1)当hw (梁腹板) ≤450mm时，梁二侧应沿高布
置纵向构造钢筋、沿高度间距a ≤200mm布设;
2)锚固和搭接长度为15d,可通长、分跨
3）侧面受扭钢筋n ：锚固Lae、La,搭接LL、
LLe {可通长、分跨} 。
4）拉筋:间距为非加密处箍筋的二倍、拉筋弯
钩按抗震与非抗震。
5)吊筋：梁高<800mm为45度，梁高>800mm为
60度，吊筋按主梁高设置，下部比次梁宽
100mm ，上部平直段长20d ；
框架梁
梁附加筋
构造钢筋:
1)当hw (梁腹板) ≤450mm时，梁二侧应沿高布置纵向
构造钢筋、沿高度间距a ≤200mm布设;
2)锚固和搭接长度为15d,可通长、分跨
3）侧面受扭钢筋n ：锚固Lae、La,搭接LL、LLe {可
通长、分跨} 。
4）拉筋:间距为非加密处箍筋的二倍、拉筋弯钩按抗
震与非抗震。
5)吊筋：梁高<800mm为45度，梁高>800mm为60度，
吊筋按主梁高设置，下部比次梁宽100mm ，上部平
直段长20d ；
6)附加箍筋：间距50mm，三个，其中主梁与次梁相
交中间增设一个箍筋(16G101-1-P88)。
框架梁
井字梁构造
1)设计无说明时，井字梁上、下部纵筋均短跨在下，长
跨在上；短梁箍通长设置；相交处两侧各附加三道箍筋，
间距50mm ；2)纵筋在端支座应伸至主梁外侧纵筋内侧
弯折15d ，满足la时可不弯折；3)连接：上部ln/3 ；下部
ln/4 ；50% ；
框架梁
梁不伸入支座纵筋构造
技术参数：
1)框架梁下部钢筋:端支座锚固同上
(1) ，下通长筋可通长，可分跨;修正
构造带括号内负号“ (一)可不进入支
座(近支座二边每边不到百分之十)
不伸入支座钢筋的设置，是根据正弯
矩受力情况而定
2)梁纵向并筋排布规则。梁并筋、柱
并筋目前设计采用较少，主要是考虑
体积配筋率。
框架梁
技术参数：1)水平加腋范围内的箍筋有附加箍筋、梁箍筋复合组成。加
加腋钢筋排布构造
密区范围、肢距、肢数按设计。2)附加斜筋在直锚受限时可顺势弯折，
满足锚固长度；柱子二侧对应交叉的可合并成整根布置；
框架梁
主次梁钢筋排布
技术参数： (c)框架梁箍筋:
1)一级抗震箍筋加密范围: max (2hb; 500mm)
2)二、三级抗震箍筋加密范
围:max{1.5; hb; 500mm)
3)箍筋柱边起步距离50mm
4）kl一端支撑另一端kl时，该端不加密；主次
梁相交按设计要求增设附加箍筋和吊筋；主次
梁相交中间，主梁应增设一只箍筋。
5)四级抗震与一、二、三级抗震区别：相同点，
箍筋、拉钩的角度和平直段长度一样；不同点，
箍筋加密处长度。
框架梁
框架梁节点构造
1）主次梁交接处因次梁底排纵向钢筋需搁置
在主梁钢筋上，因此造成局部保护层偏厚，规
范要求在保护层厚度≥5cm处设置附加钢筋或
保护层防裂钢筋网片。
2）注：第一，由于设计、规范未考虑主次梁、
井字梁、框架梁相互重叠问题，导致在施工
过程中由于钢筋重叠产生局部楼面超高或不
平整。第二，由于设计规范、实体检测要求、
验收规范不统一，而导致在施工过程中，无
法满足各方要求。
解决方法：在沟通前题下，通过适当调整框
架梁高度来确保楼板面平整
框架梁
框架梁节点构造
（1）上部贯通筋构造直锚条件:
hc-c>max {Lae; 1/2hc +5d)
弯锚条件: he-c<max {Lae; 1/2hc+5d) ;
弯锚15d(2)上部贯通直筋修正构造:1)
跨中钢筋直锚Lae;2)跨中段与支座负
筋搭接LLe;(3)框架梁上部负筋构造:1)
端支座:锚固条件同上(1) 2)中间支座
由高低差、变截面等,锚固条件同上
（2）注意主梁支座上部二排钢筋与
一排钢筋的距离
框架梁总结
框架梁震害的严重部位多发生在框架梁柱节点和填充墙处，柱的震害重于梁。在构造上采取受力筋锚固适当加长，节
点处箍筋适当加密。根据梁的受力特点，在梁跨中部，梁的中和轴下部为受拉区域，梁的中和轴上部为受压区域，梁支座
处受负弯矩，上部受拉下部受压。因此，梁跨中上部为受压钢筋，下部为受拉钢筋，而支座处正好相反。
我们了解了梁的抗震设防，受力特性后，在施工过程中才能够有针对性的加以防患。根据抗震等级要求，满足纵向受
力钢筋的锚固长度、搭接长度、横向箍筋的加密要求。通过受力分析，知道了梁钢筋的搭接位置什么钢筋应该放在什么地
方搭接。梁的二排钢筋设置，主要是考虑第一排因钢筋无法排布或是太密影响混凝土与钢筋握裹力，钢筋的受力还是在第
一排，需要与之交叉的梁根据设计意图，精准排布，确保满足设计要求。
在梁钢筋施工过程中，我们需要对每一个工序进行跟踪，从机械连接加工、机械连接、焊接、搭接、绑扎等都要同步
跟进管理。GB-50666--5.4.7钢筋绑扎规定：钢筋的绑扎搭接接头应在接头中心和两端用铁丝扎牢；墙、柱、梁钢筋骨架中各
垂直面钢筋网交叉点应全部扎牢；板上部钢筋网的交叉点应全部扎牢，底部钢筋网除边缘部分外可间隔交错扎牢。
现场管理：当我们理解抗震设防、弯矩剪切作用后，还要了解构件每一根钢筋的作用，梁底部纵向贯通钢筋，一般承受
荷载作用的正弯矩承受拉力；下部正弯矩筋，可以不进入支座，承受拉力；上部支座负筋抵抗负弯矩承受拉力；上部贯通
筋一岗多职承受拉力、抵抗负弯矩、抗震构造贯通、架立筋为一体；中间架立筋专职为钢筋骨架而设；如果有弯曲钢筋，
抵抗跨中正弯矩承受拉力，斜段受剪切拉力；横向箍筋：加密区承受剪切拉力，非加密区较大作用固定纵向钢筋。侧面构
造钢筋、拉钩：控制梁竖向裂缝，如为抗扭，兼承担扭矩力。
钢筋安装后：检查品种、级别、规格、数量、位置、接头百分率；连接方式、接头位置、接头质量、搭接长度、锚固方式、
锚固长度。横向钢筋箍筋：牌号、规格、数量、间距、位置、弯折角度、弯折平直段长度。
框架梁总结
钢筋绑扎：通过有效受力面积设计规则，知道施工规范：箍筋外侧→上角筋紧贴箍筋绑扎、中间均分→支座二排与一排净距
25mm→下纵筋紧贴箍筋绑扎、角部绑紧、中间均分、二排垫铁(措施垫筋根据纵筋刚度排布(要求间距500mm ，也可以采用高一级
的混凝土条) →所有交叉点全数扎牢。这就是梁设计、规范要求的绑扎质量。从目前现场检查，纵向受力钢筋跳扎严重，底部受拉
纵筋不落底绑扎，中间未分匀，上部二排钢筋未绑扎下沉，造成受弯矩、剪切、握裹力严重下降，无法达到设计受力要求。
设计问题：梁钢筋设计的有效截面是减去保护层厚度从箍筋外侧计算，当主次梁或井字梁相交时，该区下部次梁保护层偏厚，上
部因次梁钢筋搁置在主梁上(如次梁上部纵筋放在主梁上部纵筋下面，需设计确认)，超过主梁护层厚度(一类环境：梁：20mm ；
假如井字梁上部有支座负筋，{负筋20mm+双层双向板筋10mm} ，超高40mm。如想不超高，只能缩减框架梁高度，造成达不到原
设计剪、拉应力。假如三梁交叉重叠，楼面会更超高。任何梁交叉部位都存在这样的问题。关于次梁底部保护层超厚在18G901—
P6 、P28页有节点介绍，梁上部超高P60页要求主梁加高。施工中象这样设计规范、施工规范、验收规范等未统一，碰撞的事情很
多，如结构设计规范要求梁、板跨度超过四米以上，按1┄3‰起拱。一旦起拱，如要满足楼地面验收规范，结构验收前的实体板
厚度检测达不到验收要求。剪力墙与连梁、框连梁、悬挑梁也有类似问题；例如：墙身厚200mm ，竖向钢筋8mm ，水平钢筋
8mm ，连梁纵向受力钢筋放在板竖筋内侧，梁截面宽度会减少11% 。如果外侧有悬挑梁，剪力墙端部支座为暗柱，悬挑梁宽度按
设计受力面积应减去暗柱钢筋尺寸，有效面积约损失20%左右。
GB50010--2019修订版，提倡混钢筋凝土结构平面结构的空间协同工作，发挥梁悬链线效应或楼板薄膜效应。周边有周边梁承
担，竖向由上下连续贯通的柱子承担。对于框架结构，当某根柱发生破坏失去承载力，其直接支承的梁能跨越二个开间而不致塌
落。这就要求跨越柱上梁中的钢筋贯通并具有足够的抗拉强度，通过贯通钢筋的悬链线传递，将梁上荷载传递到相邻的柱。防止
地震发生后建筑物连续性倒塌。因此，框架柱尽量避开中柱内锚固，采用”能通则通”原则。
总结
钢筋混凝土结构的历史，已有160年左右。一直在创新、改革、发展。
我们钢筋读图有三法：截面法、表格法、平面标注法。
本次从基础、柱、梁、剪力墙、楼梯、结构板等分六个单元进行讲解，由于时间关系，粗略阐述了建筑工程的钢筋规范、图
集、施工中遇到的问题。在结构构造章节中，要重点理解：一、保护层三个作用： 1)确保钢筋混凝土共同工作，而共同工作的首
要条件，二种材料必须有良好的粘结性能； 2)确保结构设计使用年限，避免钢筋锈蚀，影响结构受力； 3)满足防火要求，具备相
应耐火等级；二、纵向受力钢筋的间距，确保钢筋均匀受力、与混凝土有效握裹。三、1)受拉钢筋的锚固长度、搭接长度是确保
在大地震发生时，有一定延伸作用，避免建筑物整体坍塌；2)在正确理解表格后，关注不同施工作业的相关系数。四、纵向受力
钢筋的连接：要知道因钢筋接头处往往受力达不到设计要求，而成为薄弱点。当发生地震在受力区域产生拉应力时，最先破坏的
肯定是接头位置，所以有连接区和非连接区之分；五、1)对箍筋、拉钩要知道何种情况下采用什么角度，平直段长度是多少；2)
处分拉钩与单肢箍，拉钩设在何处，拉在何处；单肢箍又拉在何处；六：通过弯矩图，要分析杆件各部位受力情况，纵向受力钢
筋的位置；七、1)首层嵌固端部位加强作用：加强抗震设防最薄弱处，在抗震设计时一般在基础或地下室与一层交接位置作为嵌
固端加强。2)底部设结构加强层（按总高度1/10），考虑底部为水平力最大；八、通过框架柱受力分析，其地震水平波的冲击力
最大力发生在节点部位，因此也有了强柱弱梁，强剪弱弯，强节点弱构件的抗震设防理念，而框架柱的非连接区及箍筋的加密区
就是为满足体积配箍率、轴压比抗震而设。什么是柱、墙体积配箍率：核心面积范围混凝土体积所含箍筋的体积，主要是起到约
束受压构件混凝土极限条件下的变形能力。什么是轴压比：指柱、墙的轴压力设计值与柱、墙的全截面面积、混凝土轴心抗压强
度、设计值乘积之比值。其作用为保证柱的塑性变形能力、抗倒塌能力；增加单位体积的箍筋，增加对混凝土的约束、提高混凝
土轴心抗压强度和受压极限变形能力。
关于建筑结构设计原则：1)刚柔并济；太刚则变形能力差。当强大的破坏力瞬间袭来时，需要承受很大外力，易造成局部受损，
最后全部毁坏。而太柔的结构虽可以很好的消减外力，但容易造成变形过大而无法使用，甚至全体倾覆。2)多道防线：所有抵抗
外力结构都在通力合作，前仆后继。框架增加剪力墙，墙体增加墙肢；3)抓大放小；强柱弱梁、强剪弱弯。整个结构体系中是由
各种构件协调组成一体，各个构件担任的角色不同，有主次、轻重之分；一旦出现突发破坏力，各构件协作抵抗的目的，就是保
证重要构件免遭摧毁。4)打通关节：理想的结构是一体的，无任何关节，任何外力都能迅速传递和消减。设计者要做的是打通结
构关节，保持平衡，让各种外力有效传递，让结构永远处于静态。让所有互不相关的静态构件，相聚之后处于静态。
总结
基础章节中重点：1)由于基础长期循环接触地下水，对承台、筏板、地梁、挡土墙等迎水面都有不同的要求。2)注意基础梁纵向
钢筋的不同受力位置，主次梁交接部位钢筋的排布，主次相交区吊筋的朝向；3)桩、柱、墙等竖向钢筋锚固、搭接方式；4)梁、
筏板钢筋锚固、搭接方式；5)桩承台钢筋直锚、弯锚条件；
框架柱：1)了解抗震设防设计原则：柱的震害重于梁，柱顶震害重于柱底，角柱的震害重于内柱，短柱的震害重于一般柱。设
计考虑延性结构框架，强柱、强节点、强锚固、避免短柱、加强角柱；2)注意纵向钢筋连接区、非连接区、箍筋加密区；3)受压
构件混凝土浇筑不同标号在梁柱交接位置按规范施工。4)柱纵筋在基础、地下室、中间层、屋面层的做法；5)搭接方式和搭接长
度；
剪力墙：1)对底部嵌固端、底部加强区域约束边缘构件等有一个充分认识。理解暗柱在抗震设防中加强带的作用。2)严格控制
楼层剪力墙轴线偏位，在墙板绑扎时采用竖向、水平梯子筋定位。在楼层混凝土浇筑前，固定好墙身纵向钢筋位置；3)暗柱、端
柱、翼墙柱、转角柱、扶壁柱的锚固长度、方法；4)了解约束边缘、构造边缘作用、施工要求；5)转角墙水平筋搭接方法；6)剪
力墙基础、顶层锚固；7)连梁、框连梁、暗梁、边框梁在结构中的互补作用和图集做法；8)拉筋、箍筋、竖向钢筋、水平钢筋的
规范要求；
楼梯：1)了解楼梯灾害发生时，作为逃生通道的作用；2)各类型的配筋要求。
板：1)普通楼承板：1)钢筋分双层双向、单层双向带支座负筋；了解底筋、面筋的做法，注意搭接位置；2)筏板：用于基础内，
人防区上下钢筋网片还需设置拉钩；3)悬挑板：一端搁置，三端悬空，用于结构外挑部位；属于静定结构，注意受力钢筋位置，
防止设置不当而产生裂缝，造成整体坍塌；4)屋面板：与普通板相同；
5)抗裂钢筋：分温度筋、应力释放约束筋、屋面抗裂筋、楼地面抗裂筋；用以约束混凝土各种应力，减少裂缝；
框架梁：1)悬挑梁，一端约束的静定结构，注意根部构件受力有效面积，钢筋的位置；2)中间层框架梁：理解强柱弱梁，强剪
弱弯，强节点弱构件的抗震设防理念，梁纵向受力钢筋放在柱主筋内侧(基础梁柱纵筋放在梁内侧) 、梁柱交结柱箍筋加密，梁箍
筋离支座50mm起步；主次梁相交，次梁搁于主梁上，主梁箍筋正常通过，次梁受力钢筋小于主梁；反向推理：当地震发生时破
一
坏轨迹，次梁→主梁→柱→墙；3)理解附加钢筋作用：主次梁相交附加箍筋、吊筋；梁侧面构造、抗扭水平筋及拉钩作用；梁腹
板高度计算；4)纵向钢筋接头位置、方法、端部锚固长度；5)横向箍筋的加工、加密区位置；6)注意屋面梁柱交接做法，掌握结
构说明，是柱包梁、还是梁包柱；角部抗裂怎么处理，箍筋怎么放；
总结
在结构设计中，有静定结构和超静定结构；对于一端约束的静定结构(悬挑构件：如悬挑梁、悬挑板等)，一旦约束失效，整个构件
成为可变结构，会造成坍塌；超静定结构：几何特征为几何不变但存在多余约束的构件；(如简支梁、桁架等)。
建筑工程施工图是一种能够准确表达建筑物的外形轮廓，大小尺寸，结构形式、构造方法和材料做法的图，是沟通设计和施工
的桥梁，工程技术人员要准确完成各种工序，首要看懂施工图。一套建筑施工图有几十张，甚至几百张，为了便于看图，方便查找，
应当编排顺序：图纸目录、施工总说明、建筑施工图、结构施工图、设备施工图等。各专业的施工图，应按图纸内容得主次关系进
行排列。例如：基本图在前，详图在后；布置图在前，构件图在后；先施工的图在前，后施工的图在后等。构件的代号通常以构件
名称的汉语拼音第一个大写字母表示。
目前：钢筋大部分采用平法施工进行集中标注、原位标注；用三种方法详述施工读图方法；1)平面法；2)截面法；3)表格法；
施工规范GB50666；验收规范GB50204；钢筋连接是指钢筋接头的连接，其方法有绑扎连接、焊接和机械连接。钢筋绑扎连接中，
受拉钢筋和受压钢筋的搭接长度及接头位置要符合《混凝土结构工程施工质量验收规范》的相关规定。钢筋焊接的形式、焊接工艺
和质量验收要符合设计文件及《钢筋焊接及验收规范》。钢筋机械连接接头有套筒挤压接头、钢筋锥纹接头、钢筋直螺纹接头等，
必须满足相应接头的连接技术规程。采用焊接代替绑扎可节约钢材，改善结构受力性能，提高工效，降低成本。钢筋的焊接性能是
指采用一定的焊接材料、焊接工艺方法和工艺规范参数、使用相应焊接设备的条件下，获得优质焊接接头。焊接处没有裂纹，焊缝
附近不发生变脆现象，焊接后的力学性能不低于原有的性能。钢筋焊接方法按工艺分为闪光对焊、电阻点焊、电孤焊、电渣压力焊、
埋孤焊、气压焊等。
今天我肤浅讲了一些基础的规范知识点；基础知识重不重要，理解习武之人的基本功是扎好马步；施工管理首要识图，把施工
识图与设计意图要充分结合一起；希望在座的各位同仁听了讲解后有益于后续工作。我们需要把设计理念、设计规范转化为施工质
量控制基础和施工规范链接。在管理团队中，要想有所成就、有所发展，必须掌握实用知识，提高你自身的含金量，来提升你的价
值，实现你的理想！你的抱负！；因为知识、经验与人的成长同步，是一个慢慢积累的过程；我今天想说一句：“机会永远只给
有准备的人” 。

40mm 50mm 50mm 100mm (根据桩径大小不同)

Uploaded by

Document Information

Original Title

Copyright

Available Formats

Share this document

Share or Embed Document

Sharing Options

Did you find this document useful?

Is this content inappropriate?

Copyright:

Available Formats

40mm 50mm 50mm 100mm (根据桩径大小不同)

Uploaded by

Copyright:

Available Formats

钢筋混凝土结构规范、图集解释 Construction Digitalization

底部贯通筋:端部无外伸: 1)长度伸至尽端弯折15d; 2)起

步距离:min (S/2; 75mm) 3)基础主、次梁位置不布置 2）

端部有外伸: 1)长度伸至尽端上、下弯折12d； 2)起步距

离min (S/2; 75mm) 3)基础主、次梁位置不布置 4)基础

端部下部钢筋不满足La时取15d (3)中间有高差: 1)低跨

外墙内需弯折布置;2)顶部贯通筋:锚固max (b/ 2; 12d) ;(7)

1）锚固长度： labe ；lae ；不满足直锚弯锚15d ；

You might also like
