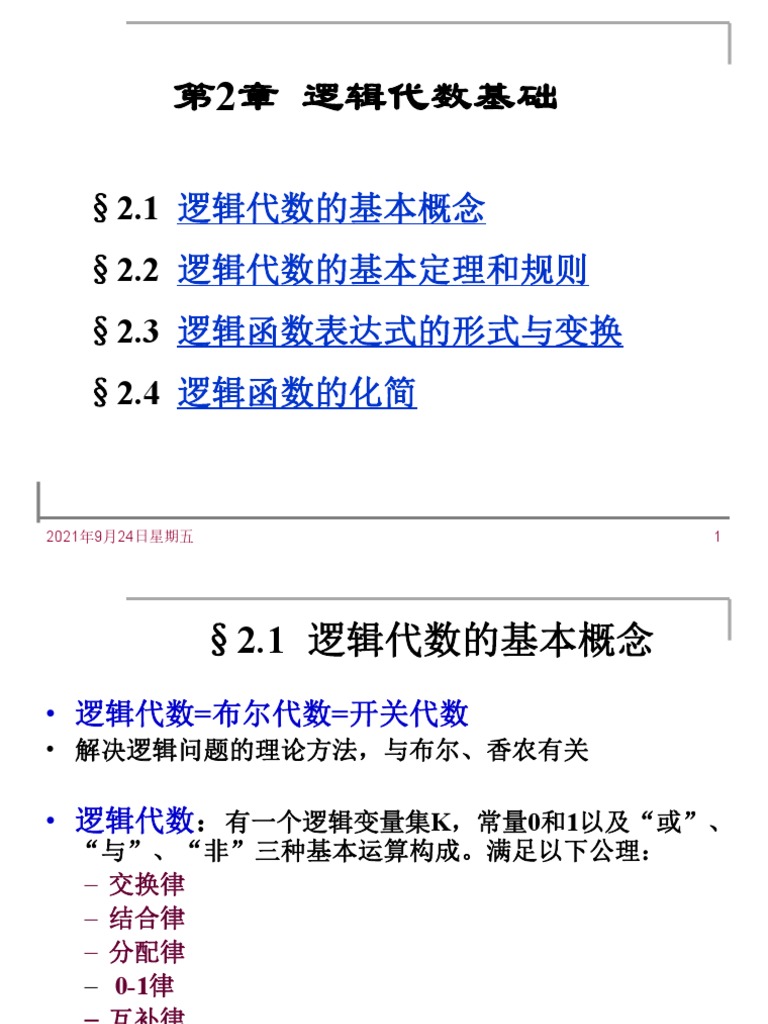

第2章 逻辑代数基础

§2.1 逻辑代数的基本概念
§2.2 逻辑代数的基本定理和规则
§2.3 逻辑函数表达式的形式与变换
§2.4 逻辑函数的化简

2021年9月24日星期五 1
 §2.1 逻辑代数的基本概念
• 逻辑代数=布尔代数=开关代数
• 解决逻辑问题的理论方法，与布尔、香农有关

• 逻辑代数：有一个逻辑变量集K，常量0和1以及“或”、
“与”、“非”三种基本运算构成。满足以下公理：
– 交换律
– 结合律
– 分配律
– 0-1律
– 互补律

2021年9月24日星期五 2
 A+B=B+A
A•B=B•A
• 公理1 交换律(Commutative Properties)
(A+B)+C=A+(B+C)
(A•B)•C=A•(B•C)
A+(B•C)=(A+B)•(A+C)
• 公理2 结合律(Associative Properties)
A•(B+C)=A•B+A•C
• 公理3 分配律(Distributive Properties)
A+0=A A•1=A
• 公理4 0－1律（0－1 Property）
A+1=1 A•0=0
• 公理5 互补律(Complement Property)
A+A=1 A•A=0

2021年9月24日星期五 3
一、逻辑变量及基本逻辑运算

二、逻辑函数及逻辑函数间的相等

三、逻辑函数的表示方法

2021年9月24日星期五 4
 一、逻辑变量及基本逻辑运算

逻辑代数（又称布尔代数），它是分析和设计
逻辑电路的数学工具。虽然它和普通代数一样也用
字母表示变量，但变量的取值只有“0”，“1”两种，
分别称为逻辑“0”和逻辑“1”。这里“0”和“1”并
不表示数量的大小，而是表示两种相互对立的逻辑
状态。

逻辑代数是一种二值代数系统，表示的是逻辑关
系，而不是数量关系，这是它与普通代数的本质区
别。

2021年9月24日星期五 5
一、 基本逻辑运算

• 与运算（AND）、或运算（OR）、非运算(NOT)

• 学习内容包括定义、逻辑功能描述、开关电路示
意图、条件与结果关系表、关系表达式、运算规
则、工作波形图等等

2021年9月24日星期五 6
 1. “与”逻辑关系 真值表

A B 灯
。 断开 断开 灭
A B
断开 闭合 灭
220V 灯 闭合 断开 灭
闭合 闭合 亮
。

“与”逻辑关系是指当决定某事件的条件全部具备时，该事
件才发生。
设：开关断开、灯不亮用逻辑 “0”表示，开关闭合、灯亮
用逻辑“1”表示。
2021年9月24日星期五 7
 逻辑式
逻辑乘法
F=A•B
逻辑与

逻辑符号
实现与逻辑的电路
A 称为与门。
& F
B
2021年9月24日星期五 8
 2. “或”逻辑关系

A A B 灯
+
。

断开 断开 灭
U B 断开 闭合 亮
L
闭合 断开 亮
– 闭合 闭合 亮
。

“或”逻辑关系是指当决定某事件的条件之一具备时，
该事件就发生。
2021年9月24日星期五 9
 逻辑式

逻辑加法
F=A+B
逻辑或

逻辑符号：

A >1 Y
B

2021年9月24日星期五 10
 3. “非”逻辑关系

。
+ R A 灯
输入 输出
U A L 闭合 灭
A Y
–。 断开 亮0
1
0 1

“非”逻辑关系是指否定或相反的意思。某事情发生与
否，仅取决于一个条件，而且是对该条件的否定。即条件
具备时事情不发生；条件不具备时事情才发生。

2021年9月24日星期五 11
 逻辑式
逻辑非
FA
逻辑反

2021年9月24日星期五 12
二、 逻辑函数及逻辑函数间的相等

2021年9月24日星期五 13
1．逻辑函数(logic function)的定义

逻辑函数具有的特点
1）逻辑变量和逻辑函数的取值只有 和 两种可能；
2）函数和变量之间的关系是由“ ”、“ ”、
“ ”3种基本运算决定的。

逻辑0 逻辑1

与运算 或运算 非运算

2021年9月24日星期五 14
 • 逻辑函数的定义：设某一逻辑电路的输入逻辑变量为
A1,A2,…,An，输出逻辑变量为F，如果当A1,A2,…An的值
确定后，F的值就唯一地被确定下来，则F被称为
A1,A2,…,An的逻辑函数，记为 F=f(A1,A2,…,An)。

• 广义的逻辑电路图:

A1
A2 逻辑电路
(inputs) F
  (LOGIC CIRCUIT)
An
(Outputs)

2021年9月24日星期五 15
2．逻辑函数的相等 (equivalence)

两个逻辑函数相等的定义：

设有两个逻辑函数 F1=f1(A1,A2,…,An),
F2=f2(A1,A2,…,An),若对应于逻辑变量A1,A2,…,An
的任何一组取值，F1和F2的值都相同，则称函数F1
和F2相等。记作F1＝F2。

2021年9月24日星期五 16
 判断两个逻辑函数是否相等的方法有多种：
1）真值表；
2）公理、定理和规则进行证明；
3）卡诺图；
4）逻辑图；
5）工作波形图；等等

2021年9月24日星期五 17
 三、逻辑函数的表示方法

1 ．逻辑表达式( logic expression)

2．逻辑图(Logic diagram)
3．逻辑真值表(Truth table)
4．卡诺图(Karnaugh Map)
5．工作波形图（Timing diagram)

2021年9月24日星期五 18
 1 ．逻辑表达式( logic expression)
• 逻辑表达式是由逻辑变量和“或”、
“与”、“非”三种运算符所构成的
式子。
• 逻辑表达式书写时要注意优先级问题，
从高到低分别是“非”、“与”、
“或”。

2021年9月24日星期五 19
 书写规则
①进行“非”运算可不加括号；
②“与”运算符一般可省略，如A•B可写成AB；
③在一个表达式中，如果既有“与”运算又
有“或”运算，则按先“与”后“或”的
规则进行运算，而可省去括号；
④由于“与”运算和“或”运算均满足结合
律，因此(A+B)+C或者A+(B+C)可用A+B+C代
替；(AB)C或者A(BC)可用ABC代替。
2021年9月24日星期五 20
 2、逻辑真值表(Truth table)

将输入变量所有取值下对应的输出值找出
来，列成表格。
•表格表示法 两部分组成 A B F
用穷举法来描述逻辑函数的功能。 0 0 0

注意： 0 1 0

n个输入变量可以有2n个组合，一般按 1 0 0
二进制的顺序，输出与输入状态一一 1 1 1
对应，列出所有可能的状态。

2021年9月24日星期五 21
 •真值表转换为函数表达式：
•方法：将F＝1的项相加。
如，由上述的真值表可写出逻辑表达式：

A B F
0 0 0
0 1 1
F  AB  A B  AB  A  B
1 0 1
1 1 1
•函数表达式转换成真值表：
•方法：用变量的所有取值组合列出F的值；

例2、列出下列函数的真值表： F  A  B  A  B

2021年9月24日星期五 22
 3、逻辑图(Logic diagram)
由逻辑门电路符号构成的，用来表示逻辑变量
之间关系的图形称为逻辑电路图，简称逻辑图。

A 1
P1 &
P4
B
1 F
C P2 &

&
P3
& P5

2021年9月24日星期五 23
 3、逻辑图(Logic diagram)
由函数表达式可以画出其相应的逻辑图。
•方法：用逻辑符号画出对应的运算。

A ≥1
B
逻辑函数式：F=(A+B) · C
& F
C

2021年9月24日星期五 24
 • 由逻辑图可以写出其相应的函数表达式：
• 方法：从输入到输出依次列出逻辑符号所对
应的逻辑运算的输出；
例 写出如图所示逻辑图的函数表达式。
解：可由输入至输出逐步写出逻辑表达式：

L  AB  BC  AC

2021年9月24日星期五 25
 4、卡诺图(Karnaugh Map)
由表示逻辑变量所有取值组合的小方格所构成的
平面图。

输入变量 BC
A 00 01 11 10
0

输出变量F的值

2021年9月24日星期五 26
 5．工作波形图（Timing diagram)

2021年9月24日星期五 27
• 表示逻辑函数的5种不同描述方法各有特
点 ，适合于不同场合。
• 针对某个具体问题而言，它们仅仅是同一
问题的不同描述形式 ，它们之间可以很方
便地相互转换。

2021年9月24日星期五 28
 2．2  逻辑代数的基本定理和规则

• 一、 基本定理

• 二、 逻辑代数的三个规则

• 三、 复合逻辑

2021年9月24日星期五 29
 基本代数规律（5大公理）

交换律 A+B=B+A
A• B=B • A

结合律 A+(B+C)=(A+B)+C=(A+C)+B
A• (B • C)=(A • B) • C

分配律 A(B+C)=A • B+A • C

普通代
A+B • C=(A+B)(A+C) 数不适
用!
2021年9月24日星期五 30
 A+0=A A · 0 =0 · A=0
A+1=1 A · 1=A 0-1
律

A A 1 A A  0

互补
律
2021年9月24日星期五 31
 一、基本定律和公式

1、基本定理：

从三种基本的逻辑关系出发，我们可以得
到以下逻辑运算结果：

定 0• 0=0 • 1=1 • 0=0 1 • 1=1

理 0+0=0 0+1=1+0=1+1=1
1
1 0
01
2021年9月24日星期五 32
 重叠律
（定理2）
A A  A A A  A

A A 双重否
定律
（定理5）

2021年9月24日星期五 33
 2、吸收规律
1）原变量的吸收（定理3）
A+AB=A
证明：A+AB=A(1+B)=A•1=A

利用运算规则可以对逻辑式进行化简。
例如：
AB  CD  AB D( E  F )  AB  CD

被吸收
2021年9月24日星期五 34
 2）反变量的吸收：（定理4）
A  AB  A  B

证明：A  AB  A  AB  AB
 A  B ( A  A)  A  B
例如：A  ABC  DC  A  BC  DC

被吸收
2021年9月24日星期五 35
 3）混合变量的吸收（定理8）
AB  AC  BC  AB  AC
证明： AB  AC  BC 1
 AB  AC  ( A  A) BC
 AB  AC  ABC  ABC 吸收
 AB  AC

一句话：如果两个乘积项中的部分因子恰好互补，而这两
个乘积项中的其余因子都是第三个乘积项中的因子，则这
第三个乘积项是多余的。

2021年9月24日星期五 36
 3. 反演规律（摩根定律）： （定理6）
A B  A B
A B  A B
可以用列真值表的方法证明：

A B AB A B A B A B
0 0 0 1 1 1 1
0 1 0 1 1 0 1
1 0 0 1 0 1 1
1 1 1 0 0 0 0

2021年9月24日星期五 37
 公式的证明方法：

（1）用简单的公式证明略为复杂的公式。

（2）用真值表证明，即检验等式两边函数的真
值表是否一致。

2021年9月24日星期五 38
 二、逻辑代数的3个基本规则
1、代入规则
在任何一个包含变量A的逻辑等式中，若以另外
一个逻辑式代替式中所有的A，则等式仍然成立。

例如：
A B  A B
则
A B C  D  A B  C  D
由此反演律能推广到n个变量：
A1  A 2    A n  A1  A 2    A n
A1  A 2    A n  A1  A 2    A n
2021年9月24日星期五 39
 2、反演定理
对于任意一个逻辑式Y，若将其中的“ ”

换成“+”， “+”换成“ ”，原变量换
成反变量，反变量换成原变量，“1”换成
Y
“0”， “0”换成“1”，则得到的结果
就是
例如： Y  A( B  C )  CD

Y  ( A  B C )(C  D )
2021年9月24日星期五 40
例如：
F(A,B,C)  A B  (A  C) B  A  B  C

F  ( A  B)  A  C  B  (A  B  C)
注意：

① 保持原函数的运算次序--先“与”后“或”，
必要时适当地加入括号。
② 不属于单个变量上的非号要保留不变。

2021年9月24日星期五 41
 3、对偶定理
若两逻辑式相等，则它们的对偶式也相等。

定义：对于任意一个逻辑式Y，若将其中的“  ”
换成“+”， “+”换成“  ”， “1”换成
“0”， “0”换成“1”，则得到的结果就是
Y的对偶式Y'
例如： A(B+C)=A • B+A • C

A+B • C=(A+B)(A+C)
2021年9月24日星期五 42
例： F  AB  AC  1  B
其对偶式

F'  (A  B)  ( A  C )  ( 0  B)
注意：
 求对偶式时运算顺序不变，且它只变
换运算符和常量，其变量是不变的。
对偶式和反演式不同，不需将原变量和反变量
互换。
2021年9月24日星期五 43
 三、复合逻辑

1、与非
2、或非
3、与或非
4、异或
5、同或

2021年9月24日星期五 44
 1．“与非”(NAND)逻辑

• 定义：与非逻辑是由与、非两种逻辑复合形成
• 逻辑表达式：F=A·B·C····
• 逻辑功能描述:变量ABC···中只要一个为0，函数F为1，
变量ABC···都为1，F才为0。
• 逻辑门：与非门 A B F
B L=A·B

0 • 真值表
1
0 0 1
1 • 波形图
1 A &
F=AB
L=A·B 0 1 1
0 B
1
1 0 1
1 0

(a)
(b)
1 1 0

2021年9月24日星期五 45
• 与非逻辑可实现与、或、非逻辑。
• 与非门为通用逻辑门。

2021年9月24日星期五 46
 2．“或非”(NOR)逻辑

• 定义：或非逻辑是由或、非两种逻辑复合形成
• 逻辑表达式：F=A+B+C+···
• 逻辑功能描述:变量ABC···中只要一个为1，函数F为0，
B L=A+B变量ABC···都为0，F才为1。

0 •1 逻辑门：或非门 A B F
1 •0 真值表 A ≥1
L=A+B 0 0 1
B F=A+B
0 •0 波形图
1 0 0 1 0
(b)
(a) 1 0 0
1 1 0

2021年9月24日星期五 47
 3．“与或非”(AND-OR-INVERT)逻辑
• 定义：与或非逻辑是由与、或、非两种逻辑复合形成
• 逻辑表达式：F=AB+CD+··
• 逻辑功能描述:仅当每一个与项均为0时，F为1，否则F
为0。
• 逻辑门：与或非门
• 真值表
• 波形图

2021年9月24日星期五 48
 4．“异或”(EX-OR)逻辑

• 定义：不带进位的加法，又称模2和，是一种两变量逻辑。
• 逻辑表达式：F=A⊕ B
• 逻辑功能描述:变量AB中取值相同，函数F为0，变量AB取
A+B
值不同，F为1。
0 •0 逻辑门：异或门 A B F
1 •1 真值表 A =1
L=A + B 0 0 0
B F=A ⊕ B
0 •1 波形图
0 1 1
1 0

(a)
(b) 1 0 1
1 1 0

2021年9月24日星期五 49
• A⊕ 0=A A⊕ 1=A A⊕ A=0 A⊕ A=1

• 多个变量异或时，可用两两运算的结果再运算，
也可两两依次运算。

F=A⊕ B⊕ C⊕ D=(A⊕ B)⊕ (C⊕ D)=[(A⊕ B)⊕ C]⊕ D

• 多个变量进行异或运算，奇数个变量值为1，运算
结果为1；反之，若偶数个变量值为1，运算结果
为0。

2021年9月24日星期五 50
 • F=A⊕B=AB+AB （不考虑进位加法，模2和）

• 用途：
–1）加法（半加器）
–2）原码/反码输出 当A=0,F=B 原码输出；当
A=1,F=B 反码输出； （A⊕ 0=A A⊕ 1=A ）
–3）等同比较器（一位等同，使用时加上反相
器）
–4）奇偶校验 F=A⊕B⊕C⊕…，奇数个1，
F=1；偶数个1，F=0

2021年9月24日星期五 51
 5．“同或”(EX-NOR)逻辑

• 也是一种两变量逻辑，

• 逻辑表达式：F=A⊙ B
• 逻辑功能描述:变量AB中取值相同，函数F为1，变量AB
取值不同，F为0。
• 逻辑门：同或门
A B F
• 真值表
0 0 1
• 波形图
0 1 0
1 0 0
1 1 1
2021年9月24日星期五 52
• 与非、或非、与或非逻辑可实现任何逻辑
功能。

2021年9月24日星期五 53
 附：常用逻辑门电路符号图

2021年9月24日星期五 54
思考：
1、与、或、与非、或非、异或门悬空端如何对待？
2、为什么实际上与非门用的最多？

2021年9月24日星期五 55
与非门可实现多功能逻辑：
1、反相器
– 输入端A.B相连；
– 其中一端接“1”；
– 其中一端悬空（不建议使用）。
2、与逻辑 （与非+反相器）
3、或逻辑
F=A+B=A·B
4、其他（可通过双重否定展开，求出 逻辑图）

2021年9月24日星期五 56
 § 2.3 逻辑函数表达式的形式与变换
例：一个逻辑函数的五种表达式
①与或式 L  AC  C D

②与非—与非式 L  AC  C D
③或与式 L  (A  C )(C  D)

④或非—或非式 L  (A  C )  (C  D)
⑤与或非式 L  AC  C D

变换常用公式：反演定律，A  A
2021年9月24日星期五 57
 逻辑表达式的基本形式——“与或”表达式

如： F  A BC  ABC  A BC  A BC  ABC

无论任何形式都可以转换成与或表达式

2021年9月24日星期五 58
 2．3  逻辑函数表达式的形式与变换

一、逻辑函数表达式的基本形式

二、逻辑函数表达式的标准形式

三、逻辑函数表达式的转换

2021年9月24日星期五 59
一、 逻辑函数表达式的基本形式

1．“与-或”(Sum of products)表达式
例 F=AB+CD+EF
2．“或-与”(Product of sums)表达式
例 F=(A+B)(C+D)(E+F)

• 逻辑函数的不同表达形式:
与或式 与非-与非式 或-与非式 与或非式 或非-或式
与非-与式 或与式 或非-或非式 最简与或式

举例 F=A⊕B 异或式（如7486）可有12种形式的展开式

2021年9月24日星期五 60
 二、 逻辑函数表达式的标准形式
1.最小项和最大项
1）最小项(minterm)
–定义:与项，包含全部n个变量，每个变量都以原变
量或反变量出现，仅出现一次。

n个变量有2n个最小项
–描述成mi (Designation Symbol)，i的得到：把反
变量用0替换，原变量用1替换，得到十进制的数。
•

2021年9月24日星期五 61
 ABC ABC ABC ABC ABC ABC ABC ABC ABC
m0 m1 m2 m3 m4 m5 m6 m7

000 1 0 0 0 0 0 0 0
001 0 1 0 0 0 0 0 0
010 0 0 1 0 0 0 0 0
011 0 0 0 1 0 0 0 0
100 0 0 0 0 1 0 0 0
101 0 0 0 0 0 1 0 0
110 0 0 0 0 0 0 1 0
111 0 0 0 0 0 0 0 1

2021年9月24日星期五 62
 3变量最小项真值表
A B C A BC A BC ABC ABC A BC A BC ABC ABC
m0 m1 m2 m3 m4 m5 m6 m7
0 0 0 1 0 0 0 0 0 0 0
0 0 1 0 1 0 0 0 0 0 0
0 1 0 0 0 1 0 0 0 0 0
0 1 1 0 0 0 1 0 0 0 0
1 0 0 0 0 0 0 1 0 0 0
1 0 1 0 0 0 0 0 1 0 0
1 1 0 0 0 0 0 0 0 1 0
1 1 1 0 0 0 0 0 0 0 1
2021年9月24日星期五 63
 最小项的性质

① 任意一个最小项mi，有且仅有一组变量取值使
它为1，该值为i的二进制代码；
② mi•mj≡ 0 （i≠j）
③ mi≡1（i＝0n-1）
④ n个变量有2n个最小项
⑤ n个变量构成的最小项有n个相邻最小项

2021年9月24日星期五 64
 2） 最大项(maxterm)
（自学最大项的定义、最大项的描述和最大项的5
个性质）

–定义:或项，包含全部n个变量，以原变量、反变量出现，仅出
现一次。
– A,B两变量的最大项有四个、三变量最大项有八个、四变量最
大项有16个的构成）
•
–描述成Mi (Designation Symbol)，i的得到：把反变量用1
替换，原变量用0替换，
•

2021年9月24日星期五 65
最大项的性质：
① Mi只有一组变量取值使它为0，该值为i的二
进制代码；
② Mi+Mj≡ 1 （i≠j）
③  Mi≡0（i＝0n-1）
④ n个变量有2n个最大项
⑤ n个相邻最大项

3）最小项与最大项的关系
–互反 互逆 mi＝Mi

2021年9月24日星期五 66
2．逻辑函数表达式的标准形式

（1） 标准“与或”式（最小项表达式）

• 与或式（Sum of products）：逻辑变量的逻辑与
运算叫与项(Product term)，与项的或运算称之。

• 最简的与或式：式中含的与项最少，各与项中含的
变量数最少。

• 规范的与或式(Canonical sum of products)：如果函

数与或式中全由最小项组成，又称为最小项表达式。

2021年9月24日星期五 67
（2） 标准“或与”式（最大项表达式）

• 或与式(Product of sums)：逻辑变量的逻辑或运
算叫或项(Sum term)，或项的与运算称之。

• 最简的或与式：式中含的或项最少，各或项中含的
变量数最少。

• 规范的或与式(Canonical product of sums)：

如果函数或与式中全由最大项组成，又称为最大项表
达式。

2021年9月24日星期五 68
举例说明下列与或式的一般式、最简式、标准式

F  AB  AC  BC

2021年9月24日星期五 69
三、 逻辑函数表达式的转换(convertion of
logic function)

1、代数转换法

2、真值表转换法

2021年9月24日星期五 70
1、代数转换法

• 利用逻辑代数的公理、定理和规则进行逻辑变换，
将函数表达式从一种形式变换到另一种形式。

• 用代数法求一个函数的标准与或式：
1）将函数表达式转换成一般与或式；
2）对于“与或”式，利用互补律进行展开成最小项，缺
少什么补上什么，将所有与项扩展成最小项。

X=X· (Y+Y)

2021年9月24日星期五 71
用代数法求一个函数的标准或与式：
1、对于“或与”式:
利用定理7进行展开，缺少什么补上什么；

X=(X+Y) (X+Y)

2、对于“与或“式：
先转成“或与”式，再按1处理。

2021年9月24日星期五 72
• “与或”－>“或与”有两种方法：
1)两次求反，一次展开；
2)两次求对偶，一次展开。

例：求 F  AB  AC 的标准或与式（最大项表示法）

2021年9月24日星期五 73
方法：1、与或或与 2、利用定理7
1、与或 F  AB  AC
F  ( A  B )( A  C )  A C  A B  B C  A C  A B
或与
F  ( A  C )( A  B )
两次求反

两次求 F  AB  AC
对偶 F '  ( A  B )( A  C )  AC  A B  BC  AC  A B
F ' '  ( A  C )( A  B )
2、利用定理7

F  ( A  C  B )( A  C  B )( A  B  C )( A  B  C )
F ' '  ( A  C  B )( A  C  B )( A  B  C )( A  B  C )

2021年9月24日星期五 74
 2、真值表转换法（推荐）
• 1.表达式真值表
• 一般按自然二进制码的顺序列出函数所含逻辑变量的所有不同取
值组合，再确定相应的函数值。
例、求逻辑函数Z=AB+BC+CA真值表，“或与”表达式

A B C F
0 0 0 0 F(A,B,C)=∑m(1,2,3,4,5,6)
0 0 1 1 =∏M(0,7)
0 1 0 1
0 1 1 1
1 0 0 1
1 0 1 1
1 1 0 1
1 1 1 0
2021年9月24日星期五 75
 • 2.真值表表达式
例、已知函数F=ABC的真值表，求标准与或表达式
和标准或与表达式。

A B C F
0 0 0 0 F(A,B,C)=∑m(1,2,4,7)
0 0 1 1 =∏M(0,3,5,6)
0 1 0 1
0 1 1 0
1 0 0 1
1 0 1 0
1 1 0 0
1 1 1 1

2021年9月24日星期五 76
 § 2.4 逻辑函数的化简

函数化简的依据

降低成本
 逻辑电路所用门的数量少

 每个门的输入端个数少 提高电路的工作
速度和可靠性
 逻辑电路构成级数少
 逻辑电路保证能可靠地工作

2021年9月24日星期五 77
 门
数
最
最简式的标准 少

 与或表达式的简化  首先是式中与项最少
 与项中含的变量少

门的输入端
个数最少
最简式的标准
 或与表达式的简化  首先是式中或项最少
 或项中含的变量少

2021年9月24日星期五 78
2．4 逻辑函数的化简(reduction of
logic function)
• 一、 代数化简法
• 二、 卡诺图化简法
• *三、 列表化简法

2021年9月24日星期五 79
一、代数化简法（利用公式化简）

化简的方法有以下常用方法：
1、并项法（定理7）
2、吸收法 （定理4）
3、消去法（定理3）
4、配项法（公理4和公理5）

2021年9月24日星期五 80
一、代数化简法（以与或式为例）

1、并项法
常用公式： A  A  1
AB+AB=A

例1：化简 A( BC  BC )  A( BC  BC )  A

2021年9月24日星期五 81
 2、吸收法
常用公式：

A  AB  A, AB  AC  BC  AB  AC
例2：化简 AC  ABCD  ABC  C D  ABD
 ( AC  ABCD)  ( ABC  C D  ABD)
 AC  C D
3、消去法
常用公式： A  AB  A  B

例3：化简 AB  AC  BC

2021年9月24日星期五 82
 4、配项法：
常用公式：
A  A  1, AB  AC  AB  AC  BC
例4：化简 A B  BC  BC  AB

教材P35 例2.5 2.6 2.7

综合使用上述方法：
要求：对公式熟练；有一定的技巧

2021年9月24日星期五 83
 代数化简法特点
• 运用逻辑代数的公理、定理和规则对逻辑函数进
行化简的方法；没有固定的步骤可以遵循，主要
取决于对逻辑代数中公理、定理和规则的熟练掌
握及灵活应用的程度。

• 优点是不受变量数目的约束，当对公理、定理和
规则十分熟练时化简比较方便。

• 缺点是没有一定的规律和步骤，技巧性很强，而
且在很多情况下难以判断化简结果是否最简。这
种方法有较大的局限性。

2021年9月24日星期五 84
二、卡诺图化简法(Karnaugh map)（推荐）

• 2．4.1 卡诺图的构成与特点
• 2．4.2 卡诺图的相邻原则
• 2．4.3 卡诺图的一些几何含义
• 2．4.4 用卡诺图表示逻辑函数
• 2．4.5 块的合并
• 2．4.6 卡诺图化简逻辑函数的步骤
• 2．4.7 用卡诺图化简逻辑函数的实例
• 2．4.8 注意点

2021年9月24日星期五 85
 2．4.1 卡诺图的构成与特点
• 1）两变量卡诺图(two-variable Karnaugh map)
• 2）三变量卡诺图(three-variable Karnaugh map)
• 3）四变量卡诺图(four-variable Karnaugh map)
• 4）五变量卡诺图(two-variable Karnaugh map)

A
B 0 1 A
0 m0 m2
B 1 m1 m3

2021年9月24日星期五 86
 AB A
C 00 01 11 10

0 m0 m2 m6 m4

C 1 m1 m3 m7 m5

2021年9月24日星期五 87
 A
AB 00 01 11 10
CD
00 m0 m4 m12 m8

01 m1 m5 m13 m9 D
C 11 m3 m7 m15 m11

10 m2 m6 m14 m10

2021年9月24日星期五 88
 A
B B
ABC 000 001 011 010 100 101 111 110
DE
00 m0 m4 m12 m8 m16 m20 m28 m24

01 m1 m5 m13 m9 m17 m21 m29 m25

11 m3 m7 m15 m11 m19 m23 m31 m27

D 10 m2 m6 m14 m10 m18 m22 m30 m26

E
C C
2021年9月24日星期五 89
 2．4.2 卡诺图的相邻原则
1、只有一个变量不同
• 逻辑相邻的含义
2、这个不同变量互为反变量

• 三种相邻情况：
1）相接（几何相邻）
2）相对
3）相重（五变量以上才有）

2021年9月24日星期五 90
 逻辑函数化简

2.4.2 卡诺图化简法
二、逻辑函数在卡诺图上的表示

1、最小项表达式（标准与或式）卡诺图
2、真值表卡诺图（卡诺图真值表）
3、一般与或式卡诺图
4、直接填充（利用几何含义）

2021年9月24日星期五 91
 逻辑函数化简

1、最小项表达式（标准与或式）卡诺图
　 逻辑函数是以最小项表达式给出：在卡诺图上那些与给定
逻辑函数的最小项相对应的方格内填入1，其余的方格内填入0。
例 画出函数Y(A、B、C、D)= ∑m(0,3,5,7,9,12,15)的卡诺图。

2021年9月24日星期五 92
 逻辑函数化简

2、真值表卡诺图（卡诺图真值表）
做出逻辑函数的真值表，将表中对应“1”项的最小项
填到卡诺图中。

例: 画出下面函数的卡诺图 输入 输出
A B C Y
0 0 0 0
0 0 1 0
0 1 0 1
解：其真值表如 0 1 1 1
1 0 0 0
表所示, 1 0 1 0
1 1 0 0
1 1 1 1

2021年9月24日星期五 93
 逻辑函数化简

3、一般与或式卡诺图
A+ A=1
F (A,B,C,D)  AC  AD  BD  BC

F  AC (B  B )(D  D)  AD(B  B )(C  C )

 BD(C  C )(A  A)  BC (A  A)(D  D)
  m(1,3, 4 ,5, 7 ,9 ,10 ,11,12 ,13,14 ,15)

2021年9月24日星期五 94
 逻辑函数化简

4、直接填充（利用几何含义）

F  AC  AD  BD  BC CD
AB 00 01 11 10
00 0 1 1 0
01 1 1 1 0
11 1 1 1 1
10 0 1 1 1

2021年9月24日星期五 95
 2．4.5 块的合并（卡诺图上最小项的合并规律）

• 只有2i个相邻最小项才能合并，并消去i
个变量

• 卡诺图化简的依据：任何两个逻辑上相
邻的小方块所表示的最小项只有一个变
量不同，其余变量均相同，这样将两项
并为一项可消去一个变量。

2021年9月24日星期五 96
 相邻项的合并规律:

（1）2个相邻的小方格可以合并为1项，消去1个变量。

（2）4个相邻的小方格可以而合并为1项，消去2个变量。

（3）8个相邻的小方格可以合并为1项，消去3个变量。

BC
00 01 11 10
A
0 1 1 0 0
F= B
1 1 1 0 0
2021年9月24日星期五 97
 n个变量卡诺图中最小项的合并规律：

• 卡诺圈必须满足2m个方块(m<=n)

• 含有m个不同变量，(n-m)个相同变量

• 卡诺圈可用(n-m)个变量的与项表示

• 当m=0时，卡诺圈中只有一个最小项；当
m=n时，卡诺圈为1。
2021年9月24日星期五 98
 • 一般步骤：

1）作出函数的卡诺图；
2）在卡诺图上对相邻最小项进行合并，圈出全
部极大块；
3）找出所有的必要块；
4）写出最简与或表达式

2021年9月24日星期五 99
 用卡诺图化简逻辑函数的实例

• 例1：化简函数F=m4（0，3，5，6，7，10，11，13，15)，
写出其最简“与或”表达式。
• 例2：化简函数F=m4（2，3，6，7，8，10，12)，写出其
最简“与或”表达式。
• 例3：化简函数F=D(A+B)+B(C+AD)，写出其最简“与或”
表达式。
• 例4：把F=AC+AD+BC+BD转换成最简“或与”式、“与或非”
式。
• 例5：化简函数F=A(B+C)+A(B+C)+BCD+BCD，写出其最简
“与或”表达式；然后转换成“与非”式。
• 例6：求F(A,B,C,D)=∏M(3,4,6,7,11,12,13,14,15)最简
与-或式和最简或-与式

2021年9月24日星期五 100
 • 例1：化简函数F=m4（0，3，5，6，7，10，11，13，15)，
写出其最简“与或”表达式。
A
AB 00 01 11 10
CD
00
1
01
1 1 D
C 11 1 1 1 1
10 1 1

2021年9月24日星期五 101
 • 例2：化简函数F=m4（2，3，6，7，8，10，12)，写出
其最简“与或”表达式。
AB 00 01 11 10
CD A
00
1 1
01
D
C 11 1 1
10 1 1 1

B
注意：1、同一方格可被重复圈，但在新画的圈中至少要有1个未被圈过的“1”
格，否则该包围圈是多余的。
2、同一卡诺图可有不同的圈法，所得的最简式也不同，以总圈数最少为佳。

2021年9月24日星期五 102
 练习：

1：将 F(A,B,C,D)  AC D  AB  BC D  ABC  AC

化为最简与或表达式。
ABC AD
解： AB
CD 00 01 11 10
00 1 1 1
01 1 1 1
11 1 1 1
化简得：
10 1 1 1
F  AC BC AD BD ABC
AC
BC
BD
2021年9月24日星期五 103
 练习：化简 F  A  A B  BC D  B D
AB
CD 00 01 11 10
00 1 1 1
F  A  BD
01 1 1
11 1 1
10 1 1 1

2021年9月24日星期五 104
例3：化简 F(A,B,C,D)=(0,2,3,5,6,8,9,10,11,
12,13,14,15)
CD
00 01 11 10 BC
AB
00 1 0 1 1
BC D
01 0 1 0 1 CD
11 1 1 1 1
BD A
10 1 1 1 1

F  A  C D  BC  B D  B C D
2021年9月24日星期五 105
• 例4：把F=AC+AD+BC+BD转换成最简“或与”式、“与或非”
式。
AB 00 01 11 10
CD A
00

01
1 1 1 D
11 1 1 1
C
10 1 1 1

无法化简？？

2021年9月24日星期五 106
• 例4：把F=AC+AD+BC+BD转换成最简“或与”式、“与或非”
式。
AB 00 01 11 10
CD
00
0 0 0 0
01
0 1 1 1
11 0 1 1 1
10 0 1 1 1

先求出 F ：0的卡诺圈 F  AB  C D

所以： F  F  A B  C D  ( A  B )(C  D )

2021年9月24日星期五 107
 • 求最简或-与式（两次取反法）
– 若给定函数是与-或式，先作出F的卡诺图，合并
“0”方格，求出 F 的最简与-或式，再反演规则得F.
– 若给定函数是或-与式，
• 先根据反演规则得 F ，作出 F 的卡诺图，合
并“1”方格，求出 F 的最简与-或式，然后反演
规则求反得F.
• 直接作出F的卡诺图（注意填法），合并“1”
方格得到 F 最简与-或式，合并“0”方格得
F
最简与-或式，求反得F的或与式

2021年9月24日星期五 108
例5：
求F(A,B,C,D)=∏M(3,4,6,7,11,12,13,14,15)
最简与-或式和最简或-与式

2021年9月24日星期五 109
 A
AB 00 01 11 10
CD
00
1 0 0 1
01 1 1 0 1 D
C 11 0 0 0 0
10 1 0 0 1

B
F  B D  BC  ACD

2021年9月24日星期五 110
 A
AB 00 01 11 10
CD
00
1 0 0 1
01 1 1 0 1 D
C 11 0 0 0 0
10 1 0 0 1

B F  AB  CD  B D

F  F  ( A  B)(C  D)( B  D)
2021年9月24日星期五 111
例7：化简函数 F  ( A  D )( B  D )( A  B )
写出其最简“或与”表达式；

1、先求反 F
F  A D  BD  A B
2、卡诺图化简
F  B  AD
3、再求反得F
F  B( A  D)

2021年9月24日星期五 112
 练习
• F=m4（0，1，2，5，6，7，8，10，11，12，13，
15)；

2021年9月24日星期五 113
 具有任意项的逻辑函数的化简

对于变量的某些组合，所对应的函
任意项 数值是不定的，称其为任意项（无
关项）。
 填函数的卡诺图时，在任意项对应
处理方法：的格内填任意符号“Φ”、“d”或
“×”。
 化简时可根据需要，把任意项视为
应用
“1”或“0”，使函数得到最简。

2021年9月24日星期五 114
 例：已知函数：
F(A, B, C, D)   m ( 0、 2、 3、 4、 6、 8、 10 )

约束条件Φ (11、 12、 14、 15 )  0
求其最简与或式 CD D A D A BC
BC
CD
AB
AB 00 01
00 01 11 10
11 10
解： 填函数的卡诺图 00 1
B D
00 1 00 11 11
 化简 01
01 11 00 0
0
1
1
不考虑约束条件时： 11 
11  0  
F  A D  B D  A BC 0  
10
10 11 0  1
考虑约束条件时： 0  1
F  D  BC
2021年9月24日星期五 115
 练习：
F ( A, B, C, D)  m(5,6,7,8,9)  d (10,11,12,13,14,15)

 A  BC  BD

2021年9月24日星期五 116
 逻辑函数化简

2.4.2 卡诺图化简法
四、卡诺圈化简的步骤
1、基本步骤

　　① 画出逻辑函数的卡诺图；
　　② 合并相邻最小项（圈组）；
　　③ 从圈组写出最简与或表达式。

　　关键是能否正确圈组。

2021年9月24日星期五 117
 逻辑函数化简

四、卡诺圈化简的步骤
2、画圈原则 画卡诺圈

CD
AB 00 01 11 10
00 0 1 1 0
01 1 1 1 0
11 1 1 1 1
10 0 1 1 1

2021年9月24日星期五 118
 逻辑函数化简

四、卡诺圈化简的步骤
3、画圈步骤 D
CD
AB 00 01 11 10
00 0 1 1 0
01 1 1 1 0
BC
11 1 1 1 1
10 0 1 1 1
F  D  AC  BC AC
2021年9月24日星期五 119
 图中的一小格对应真值表中的一行，
 卡诺图（K图）即对应一个最小项，又称真值图

二 A B mi B
B B A 0 1
变 0 0 m0 m0 m1
量 0 1 m1 A AB AB 0
K 1 0 m2 m2 m3
A AB AB 1
图 1 1 m3

CD
AB 00 01 11 10
三 BC 四
00 m0 m1 m3 m2
变 A 00 01 11 10 变
m4 m5 m7 m6
量 0 m0 m1 m3 m2 量 01
K K 11 m12 m13 m15 m14
1 m4 m5 m7 m6
图 图
10 m8 m9 m11 m10
2021年9月24日星期五 120
 画圈的原则:

（1）相临单元的个数是2n个，并组成矩形时，可以合并。
（2）相邻：包括上下底相邻、左右边相邻和四角相邻。
（3）圈尽量大，圈的个数尽量少。
（4）每个“1”格均要被圈过，不能遗漏。
（5）同一方格可被重复圈，但在新画的圈中至少要有1
个未被圈过的“1”格，否则该包围圈是多余的。
（6）同一卡诺图可有不同的圈法，所得的最简式也不同，
以总圈数最少为佳。
2021年9月24日星期五 121
 CD
00 01 11 10
AB
00 0 0 0 0
01 0 1 0 0
11 1 1 0 0
10 1 0 0 0

不是矩形
2021年9月24日星期五 122
 CD
00 01 11 10
AB
00
01
11
10

是矩形不是2n
是矩形
2021年9月24日星期五 123
 • 用卡诺图化简逻辑函数的步骤：
（1）画出逻辑函数的卡诺图。
（2）合并相邻的最小项，即根据前述原则画圈。
（3）写出化简后的表达式。
每一个圈写一个最简与项，最简与项由圈内没
有0、1变化的那些变量组成（取值为1的变量用
原变量表示，取值为0的变量用反变量表示），
然后将所有与项进行逻辑加，即得最简与—或
表达式。
2021年9月24日星期五 124
