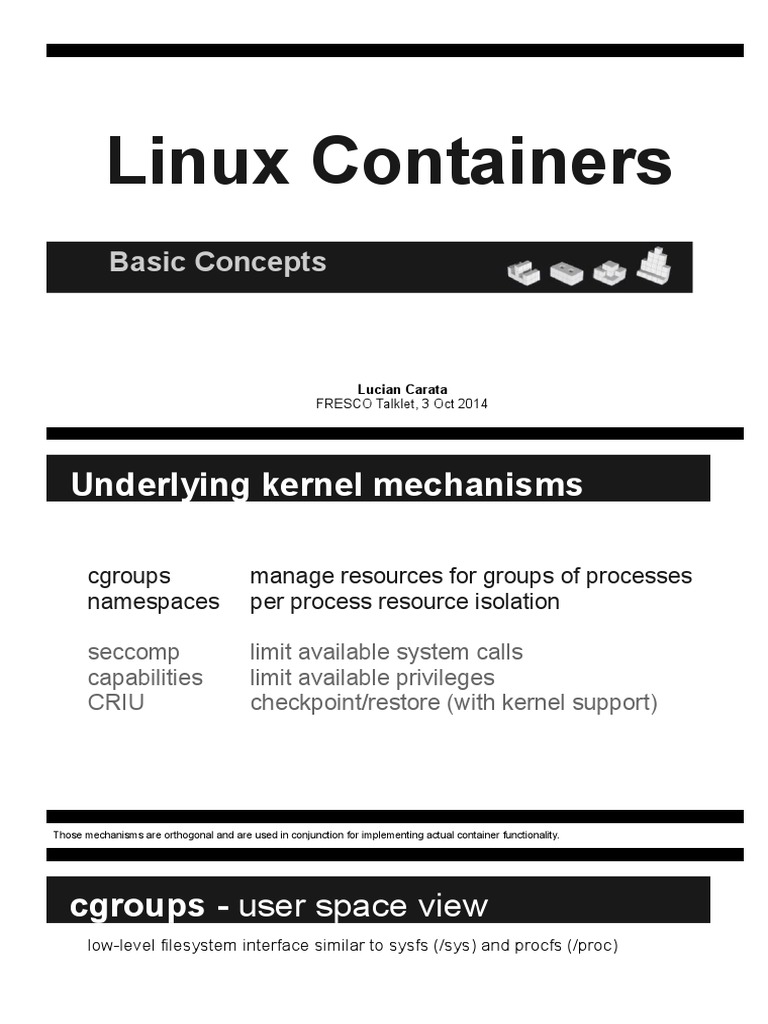

Linux

Containers
Basic Concepts

Lucian Carata
FRESCO Talklet, 3 Oct 2014

Underlying kernel mechanisms

cgroups manage resources for groups of processes
namespaces per process resource isolation

seccomp limit available system calls
capabilities limit available privileges
CRIU checkpoint/restore (with kernel support)

Those mechanisms are orthogonal and are used in conjunction for implementing actual container functionality.

cgroups ­ user space view
low­level filesystem interface similar to sysfs (/sys) and procfs (/proc)
 new filesystem type “cgroup”, default location in /sys/fs/cgroup

each subsystem can be
cgroup hierarchies used at most once*
subsystems (controllers)

/sys/fs/cgroup

TL /cpu cpu cpuacct cpuset cpu cpuacct

/high­priority
/normal memory hugetbl
/experiment_1
devices blkio net_cls net_prio
TL /mem memory

/opus
freezer perf
/normal built as kernel module
/experiment_1 TL top level cgroup (mount)

* or, if a new top­level cgroup is created with an already existing combination of subsystems, the previous top­
level cgroup will be used behind scenes

● issues with systemd pre­mounting directories with certain controllers, which makes new hierarchies (with
different controller combinations) difficult to achieve
● each process can appear at most once within a cgroup hierarchy (from top­level towards descendants)

cgroups ­ user space view
cgroup hierarchies

/sys/fs/cgroup common cpuacct cpu

TL /cpu cpu
tasks cpuacct.stat cpu.stat
cpuacct
cgroup.procs cpuacct.usage cpu.shares
/high­priority
release_agent cpuacct.usage_percpu cpu.cfs_period_us
/normal notify_on_release cpu.cfs_quota_us
TL
/experiment_1 cgroup.clone_children cpu.rt_period_us
cgroup.sane_behavior cpu.rt_runtime_us
TL /mem memory

/opus
/normal
/experiment_1

cpuset memory hugetbl devices blkio

net_cls net_prio freezer perf

● by default, the top­level cgroup contains all running tasks. a cgroup created as a subdirectory starts with no
tasks, and those must be manually added to the “tasks” file
● release_agent is only present at the top­level cgroup level, and contains a command to be run when the
last process of a cgroup terminates. notify_on_release needs to be set in particular cgroups for that
command to actually execute.

● cpu controller: by default, the kernel scheduler aims to give equal cpu time to all processes. cgroups can
be used for fair grouping between arbitrary sets of processes (an example of 30 apache processes and 10
 postgres processes)
● net_cls ­ interface for tagging network packets with a class identifier (so that you could later add rules
based on packet class)
● memory controller has hierarchical support and allows for soft limits (cgroup can use as much memory as
needed provided there is no memory contention and the hard limit is not exceeded).
○ Hierarchical support means that child cgroups contribute to the memory usage of their ancestors. If an
ancestor exceeds a limit, memory will be reclaimed from the ancestor and all its children
● cpuset is also hierarchical

cgroups ­ kernel space view
include / linux / cgroup.h
task_struct css_set

css_set *cgroups list_head tasks
list_head cg_list cgroup_subsys_state *subsys[CGROUP_SUBSYS_COUNT]

task_struct kernel code for attach/detaching
task from css_set
css_set *cgroups
list_head cg_list
init/main.c
fork(), exit()

list of all tasks using the
same css_set

on initialization, a css_set init_css_set is created containing the initial css_set at system boot.

a css_set contains all the tasks that are under the same state configuration for all enabled controllers (they share cgroups in all hierarchies)
the cgroup hierarchy is not directly accessible from a given task (this is not required as often)

cgroups ­ kernel space view
include / linux / cgroup.h
task_struct css_set

css_set *cgroups list_head tasks
list_head cg_list cgroup_subsys_state *subsys[CGROUP_SUBSYS_COUNT]
...

include / linux / cgroup_subsys.h
cgroup_subsys
task_struct cgroup_subsys cpuset_subsys
int (*attach)(...)
css_set *cgroups void (*fork)(...)
list_head cg_list
cgroup_subsys freezer_subsys
void (*exit)(...)
void (*bind)(...)
cgroup_subsys mem_cgroup_subsys
...

const char* name;
list of all tasks using the cgroupfs_root *root;
cftype *base_cftypes
same css_set
cgroups ­ kernel space view
include / linux / cgroup_subsys.h
cgroup_subsys

int (*attach)(...)
void (*fork)(...)
void (*exit)(...)
void (*bind)(...)

...

const char* name;
cgroupfs_root *root;
cftype *base_cftypes

cgroup_subsys cpuset_subsys
.base_cftypes = files

cgroups ­ summary
each subsystem can be
cgroup hierarchies used at most once*
subsystems (controllers)

/sys/fs/cgroup

TL /cpu cpu cpuacct cpuset cpu cpuacct

/high­priority
/normal memory hugetbl
/experiment_1
devices blkio net_cls net_prio
TL /mem memory

/opus
freezer perf
/normal built as kernel module
/experiment_1 TL top level cgroup (mount)

● show in terminal /sys/fs/cgroups

namespaces ­ user space view
 Namespaces limit the scope of kernel­side names and data structures
at process granularity

mnt (mount points, filesystems) CLONE_NEWNS
pid (processes) CLONE_NEWPID
net (network stack) CLONE_NEWNET
ipc (System V IPC) CLONE_NEWIPC
uts (unix timesharing ­ domain name, etc) CLONE_NEWUTS
user (UIDs) CLONE_NEWUSER

The main purpose of a namespace is the isolation of whatever is contained within from other namespaces running in the same kernel

namespaces ­ user space view
Namespaces limit the scope of kernel­side names and data structures
at process granularity

Three system calls for management
clone() new process, new namespace, attach process to ns
unshare() new namespace, attach current process to it
setns(int fd, int nstype) join an existing namespace

The main purpose of a namespace is the isolation of whatever is contained within from other namespaces running in the same kernel

namespaces ­ user space view
­ each namespace is identified by an inode (unique)
­ six  entries (inodes) added to /proc/<pid>/ns/
(?)

­ two processes are in the same namespace if they see the same inode for
 equivalent namespace types (mnt, net, user, ...)

User space utilities
* IPROUTE (ip netns add, etc)
* unshare, nsenter (part of util­linux)
* shadow, shadow­utils (for user ns)

nsenter is a wrapper around setns
unshare has support for all 6 namespaces

namespaces ­ kernel space view
task_struct
struct nsproxy *nsproxy
struct cred *cred
include / linux / nsproxy.h include / linux / cred.h
nsproxy cred
atomic_t count
...
struct uts_namespace *uts_ns  struct user_namespace *user_ns
struct ipc_namespace *ipc_ns
struct mnt_namespace *mnt_ns
struct pid_namespace *pid_ns_for_children
struct net *net_ns

include / linux / nsproxy.h

nsproxy* task_nsproxy(struct task_struct *tsk)

­ For each namespace type, a default namespace exists (the global namespace)
­ struct nsproxy is shared by all tasks with the same set of namespaces

namespaces ­ kernel space view
Example for uts namespace
include / uapi / linux / utsname.h
new_utsname
include / linux / nsproxy.h
task_struct nsproxy char sysname []
char nodename []
struct uts_namespace *uts_ns  char release []
struct nsproxy *nsproxy
... ...  char version []
char machine []
char domainname []
 ­ global access to hostname: system_utsname.nodename
­ namespace­aware access to hostname: &current­>nsproxy­>uts_ns­>name­>nodename

namespaces ­ kernel space view
Example for net namespace
task_struct
struct nsproxy *nsproxy
...
include / net / net_namespace.h
net
include / linux / nsproxy.h
nsproxy Logical copy of the network stack:
struct net *net_ns
­ loopback device
...
­ all network tables (routing, etc)
­ all sockets
­ /procfs and /sysfs entries

­ a network device belongs to exactly one network namespace
­ a socket belongs to exactly one network namespace
­ a new network namespace only includes the loopback device
­ communication between namespaces using veth or unix sockets

namespaces ­ summary
Namespaces limit the scope of kernel­side names and data structures
at process granularity

mnt (mount points, filesystems)
pid (processes)
net (network stack)
ipc (System V IPC)
uts (unix timesharing ­ domain name, etc)
user (UIDs)

The main purpose of a namespace is the isolation of whatever is contained within from other namespaces running in the same kernel
Containers
­ A light form of resource virtualization based on kernel mechanisms
­ A container is a user­space construct
­ Multiple containers run on top of the same kernel
­ illusion that they are the only one using resources
(cpu, memory, disk, network)

­ some implementations offer support for
­ container templates
­ deployment / migration
­ union filesystems

taken from the Docker documentation

Container solutions
Mainline
Google containers (lmctfy)
­ uses cgroups only, offers CPU & memory isolation
­ no isolation for: disk I/O, network, filesystem, checkpoint/restore
­ adds some cgroup files: cpu.lat, cpuacct.histogram
LXC: user­space containerisation tools
Docker
systemd­nspawn

Forks
Vserver, OpenVZ

Container solutions ­ LXC
An LXC container is a userspace process created with the clone() system call
­ with its own pid namespace
­ with its own mnt namespace
 ­ net namespace (configurable) ­ lxc.network.type

Offers container templates /usr/share/lxc/templates
­ shell scripts
­ lxc­create ­t ubuntu ­n containerName
­ also creates cgroup /sys/fs/cgroup/<controller>/lxc/containerName

Container solutions ­ Docker
A Linux container engine

­ multiple backend drivers
­ application rather than machine­centric
­ app build tools
­ diff­based deployment of updates (AUFS)
­ versioning (git­like) and reuse

­ links (tunnels) between containers

taken from the Docker documentation

Questions?
Thank you! Lucian Carata
lc525@cam.ac.uk

More details
cgroups: http://media.wix.com/ugd/295986_d73d8d6087ed430c34c21f90b0b607fd.pdf
namespaces: http://lwn.net/Articles/531114/ (and series)
