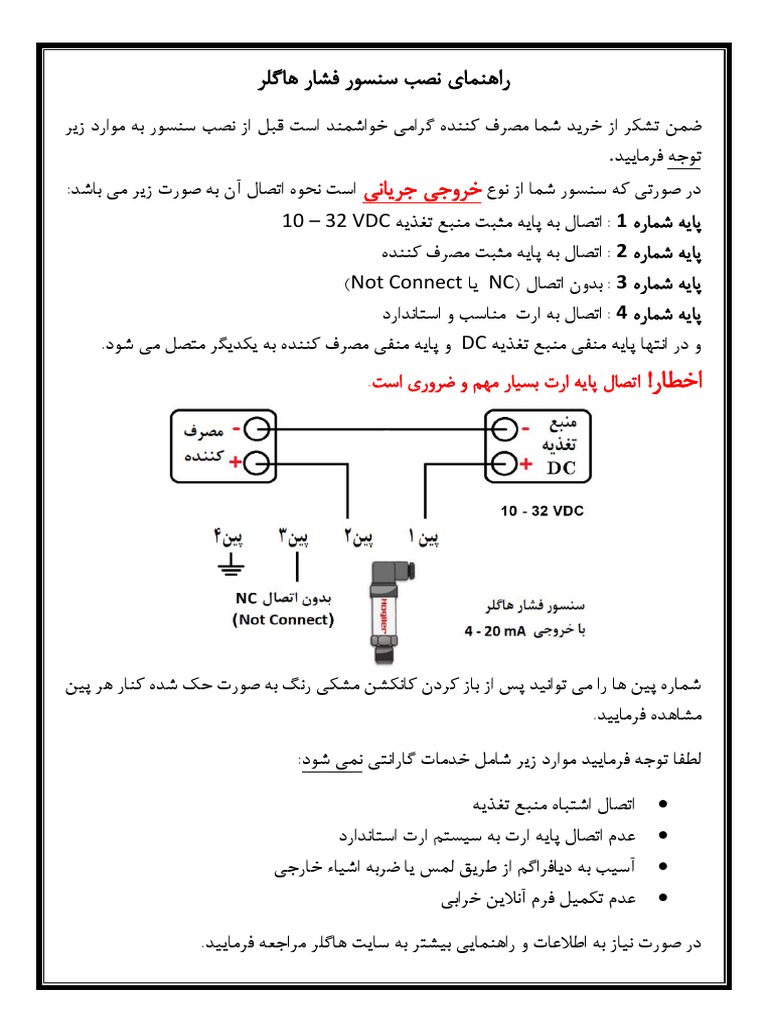

‫راهنمای نصب سنسور فشار هاگلر‬

‫ضمن تشکر از خرید شما مصرف کننده گرامی خواشمند است قبل از نصب سنسور به موارد زیر‬
‫توجه فرمایید‪.‬‬
‫در صورتی که سنسور شما از نوع خروجی جریانی است نحوه اتصال آن به صورت زیر می باشد‪:‬‬
‫پایه شماره ‪ : 1‬اتصال به پایه مثبت منبع تغذیه ‪10 – 32 VDC‬‬
‫پایه شماره ‪ : 2‬اتصال به پایه مثبت مصرف کننده‬
‫پایه شماره ‪ : 3‬بدون اتصال (‪ NC‬یا ‪)Not Connect‬‬
‫پایه شماره ‪ : 4‬اتصال به ارت مناسب و استاندارد‬
‫و در انتها پایه منفی منبع تغذیه ‪ DC‬و پایه منفی مصرف کننده به یکدیگر متصل می شود‪.‬‬
‫اتصال پایه ارت بسیار مهم و ضروری است‪.‬‬ ‫اخطار!‬

‫شماره پین ها را می توانید پس از باز کردن کانکشن مشکی رنگ به صورت حک شده کنار هر پین‬
‫مشاهده فرمایید‪.‬‬

‫لطفا توجه فرمایید موارد زیر شامل خدمات گارانتی نمی شود‪:‬‬

‫اتصال اشتباه منبع تغذیه‬ ‫‪‬‬

‫عدم اتصال پایه ارت به سیستم ارت استاندارد‬ ‫‪‬‬
‫آسیب به دیافراگم از طریق لمس یا ضربه اشیاء خارجی‬ ‫‪‬‬
‫عدم تکمیل فرم آنالین خرابی‬ ‫‪‬‬

‫در صورت نیاز به اطالعات و راهنمایی بیشتر به سایت هاگلر مراجعه فرمایید‪.‬‬
 ‫راهنمای نصب سنسور فشار هاگلر‬
‫ضمن تشکر از خرید شما مصرف کننده گرامی خواشمند است قبل از نصب سنسور به موارد زیر‬
‫توجه فرمایید‪.‬‬
‫در صورتی که سنسور شما از نوع خروجی ولتاژی است نحوه اتصال آن به صورت زیر می باشد‪:‬‬
‫پایه شماره ‪ : 1‬اتصال به پایه مثبت منبع تغذیه ‪12 … 32 VDC‬‬
‫پایه شماره ‪ : 2‬اتصال به پایه منفی منبع تغذیه ‪12 … 32 VDC‬‬
‫پایه شماره ‪ : 3‬اتصال به پایه مثبت مصرف کننده‬
‫پایه شماره ‪ : 4‬اتصال به ارت مناسب و استاندارد‬
‫و در انتها پایه منفی منبع تغذیه ‪ DC‬و پایه منفی مصرف کننده به یکدیگر متصل می شود‪.‬‬
‫اتصال پایه ارت بسیار مهم و ضروری است‪.‬‬ ‫اخطار!‬

‫شماره پین ها را می توانید پس از باز کردن کانکشن مشکی رنگ به صورت حک شده کنار هر پین‬
‫مشاهده فرمایید‪.‬‬
‫لطفا توجه فرمایید موارد زیر شامل خدمات گارانتی نمی شود‪:‬‬

‫اتصال اشتباه منبع تغذیه‬ ‫‪‬‬

‫عدم اتصال پایه ارت به سیستم ارت استاندارد‬ ‫‪‬‬
‫آسیب به دیافراگم از طریق لمس یا ضربه اشیاء خارجی‬ ‫‪‬‬
‫عدم تکمیل فرم آنالین خرابی‬ ‫‪‬‬

‫در صورت نیاز به اطالعات و راهنمایی بیشتر به سایت هاگلر مراجعه فرمایید‪.‬‬
