네트워크 인터페이스

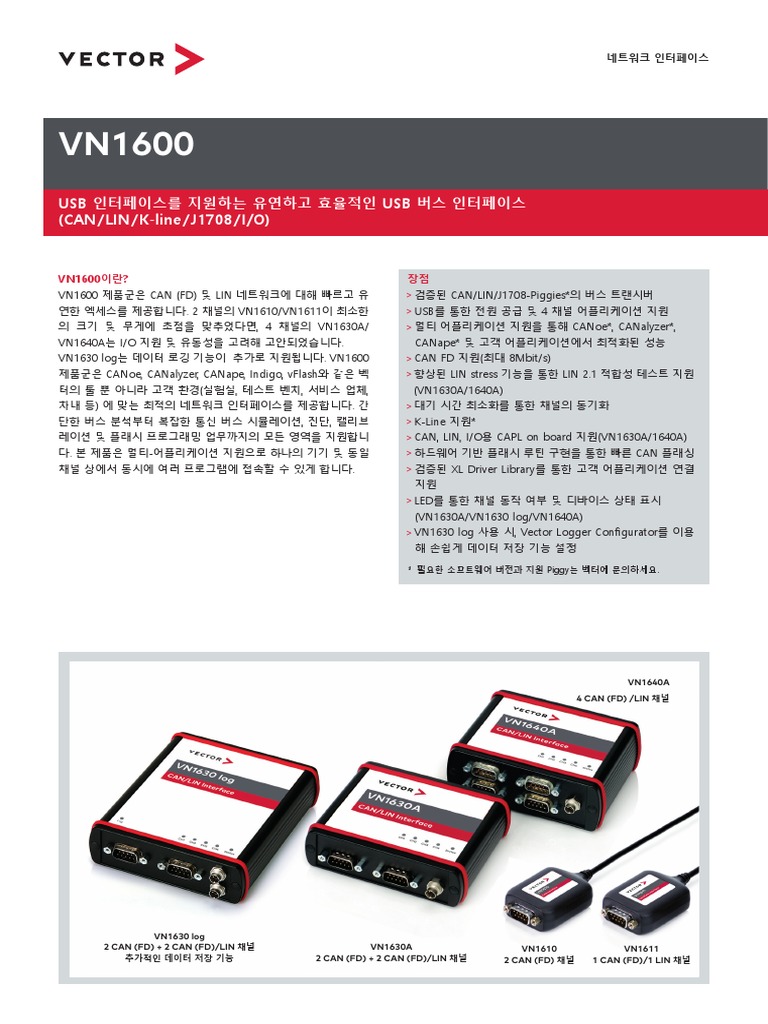

VN1600
USB 인터페이스를 지원하는 유연하고 효율적인 USB 버스 인터페이스
(CAN / LIN / K-line / J1708 / I/O)
VN1600이란?
VN1600 제품군은 CAN (FD) 및 LIN 네트워크에 대해 빠르고 유
연한 엑세스를 제공합니다. 2 채널의 VN1610/VN1611이 최소한
의 크기 및 무게에 초점을 맞추었다면, 4 채널의 VN1630A/
VN1640A는 I/O 지원 및 유동성을 고려해 고안되었습니다.
VN1630 log는 데이터 로깅 기능이 추가로 지원됩니다. VN1600
제품군은 CANoe, CANalyzer, CANape, Indigo, vFlash와 같은 벡
터의 툴 뿐 아니라 고객 환경(실험실, 테스트 벤치, 서비스 업체,
차내 등) 에 맞는 최적의 네트워크 인터페이스를 제공합니다. 간
단한 버스 분석부터 복잡한 통신 버스 시뮬레이션, 진단, 캘리브
레이션 및 플래시 프로그래밍 업무까지의 모든 영역을 지원합니
다. 본 제품은 멀티-어플리케이션 지원으로 하나의 기기 및 동일
채널 상에서 동시에 여러 프로그램에 접속할 수 있게 합니다.
VN1630 log
2 CAN (FD) + 2 CAN (FD)/LIN 채널
추가적인 데이터 저장 기능
장점
> 검증된 CAN/LIN/J1708-Piggies*의 버스 트랜시버
> USB를 통한 전원 공급 및 4 채널 어플리케이션 지원
> 멀티 어플리케이션 지원을 통해 CANoe*, CANalyzer*,
CANape* 및 고객 어플리케이션에서 최적화된 성능
> CAN FD 지원(최대 8Mbit/s)
> 향상된 LIN stress 기능을 통한 LIN 2.1 적합성 테스트 지원
(VN1630A/1640A)
> 대기 시간 최소화를 통한 채널의 동기화
> K-Line 지원*
> CAN, LIN, I/O용 CAPL on board 지원(VN1630A/1640A)
> 하드웨어 기반 플래시 루틴 구현을 통한 빠른 CAN 플래싱
> 검증된 XL Driver Library를 통한 고객 어플리케이션 연결
지원
> LED를 통한 채널 동작 여부 및 디바이스 상태 표시
(VN1630A/VN1630 log/VN1640A)
> VN1630 log 사용 시, Vector Logger Configurator를 이용
해 손쉽게 데이터 저장 기능 설정
* 필요한 소프트웨어 버전과 지원 Piggy는 벡터에 문의하세요.
VN1640A
4 CAN (FD) /LIN 채널
VN1630A VN1610 VN1611
2 CAN (FD) + 2 CAN (FD)/LIN 채널 2 CAN (FD) 채널 1 CAN (FD)/1 LIN 채널
 Fact Sheet VN1600

기능 아날로그/디지털 I/O: VN1630A/1640A

> 유연한 FPGA 기반으로 모든 채널이 100% 버스 로드 상태에서 > 아날로그 입력:
CAN 및 LIN 실행 1채널, 0...18V, 최대 50V, (외부 회로망 필요)
> CANoe를 통한 LIN 2.1 적합성 테스트 수행 Ri > 1MOhm, 10bit ADC at 1kS/s
(VN1630/1640) > 디지털 입력:
> 빠른 보드레이트: CAN(최대 2Mbit/s), CAN FD(최대 8Mbit/s), 2채널, 슈미트 트리거, 최대 32V, Vhigh ≥ 2.7V, Vlow ≤ 2.2V,
LIN(최대 330 Kbit/s) Vhyst = 0.5V, Ri > 200kOhm, 최대 1kHz
> VN1630A/VN1640A의 통합 I/O 기능으로 CAN/LIN 신호와의 > 디지털 출력:
동기화 및 디지털 출력을 통한 부하 스위칭을 500mA까지 지원 1채널, open collector, 최대 32V, 최대 500mA, 최대 1kHz
> 무게 및 공간 절약을 위해 VN1610/VN1611/VN1630A에 내장 > D-SUB9 소켓
형 CAN High-Speed 트랜시버 사용. 표준 D-SUB9 커넥터는 듀
얼 채널 지원
> 차량 통신(CAN (FD), LIN)의 모니터링을 위한 VN1630 log의
데이터 저장 기능. SD/SDHC 카드에 데이터 저장(최대 32GB)

기술 데이터
VN1610 VN1611 VN1630A/VN1630 log VN1640A

Max. channels 2 2 4 4

Variable transceiver (Piggies) -- -- 2 4

Permanently installed transceiver 2 x CAN 1051cap 1 x LIN 7269cap 2 x CAN 1051cap --

1 x CAN 1051cap
Channel combinations

fixed 2 x CAN (FD) 1 x LIN / K-Line 2 x CAN (FD) --

1 CAN (FD)
variable 0..2 x CAN (FD) 0..4 x CAN (FD)
(Piggy: *mag/*cap) 0..2 x LIN 0..4 x LIN
0..2 x K-Line 0..2 x K-Line
0..2 x J1708 0..4 x J1708
No. of D-SUB connectors 1 (dual channel) 2 (dual channel) 4 (dual channel)
Time stamp accuracy

within one device 1 µs

sync. of multiple devices typ. 50 µs

with Sync cable not possible typ. 1 µs

Baudrates CAN up to 2 Mbit/s. CAN FD up to 8 Mbit/s. LIN up to 330 kbit/s.

With ST. min control in hardware for fast flashing (256Ch).
Recording functionality -- -- VN1630 log --

Mean reaction time 250 µs

Error frame / remote frame Bit-precise detection and generation

Operating system Windows 7/8 (32 and 64 bit), Windows 10 (64 bit)

External power supply VN1610/11/30A/40A: fully bus powered, no external power supply required; VN1630 log: 6 V .. 50V

PC interface USB 2.0 High-speed

Driver libraries XL Driver Library

Temperature range Operating: -40..+70 °C, storage: -40..+85 °C

Dimensions (LxWxH) [mm] 65 x 42 x 20 VN1630A: 90 x 110 x 35 88 x 111 x 45

VN1630 log: 150 x 110 x 35
Weight approx. 80 g VN1630A: approx. 230 g approx. 330 g
VN1630 log: approx. 400 g
Housing Robust plastic housing Higly robust plastic housing
