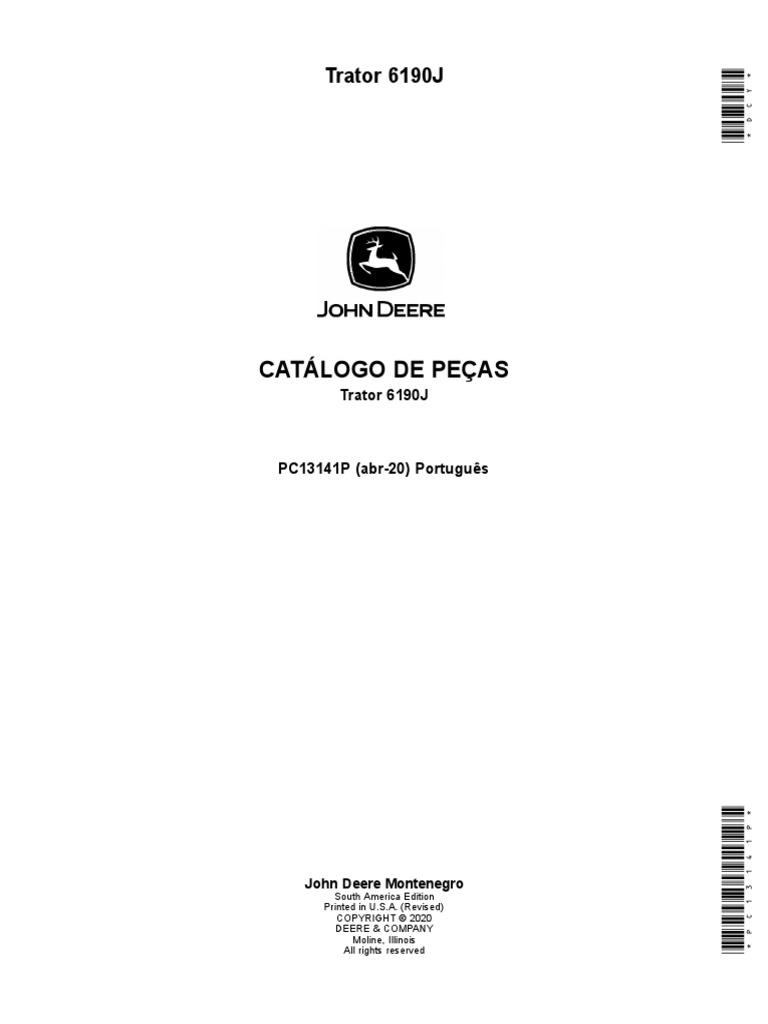

Catálogo de Peças: Trator 6190J
Catálogo de Peças: Trator 6190J
*DCY*
CATÁLOGO DE PEÇAS
Trator 6190J
*pc13141p*
Ao Cliente
Os números de peça neste Catálogo de peças estavam corretos quando o catálogo foi publicado. De acordo com a política da
John Deere, nossos produtos são aprimorados continuamente. Portanto, ao fazer um pedido de peças, verifique os números de
peça com seu concessionário.
Unidades de Medida do SI
As dimensões métricas são fornecidas conforme aplicável do começo ao fim deste catálogo de peças.
Quando XXXXXX é listado no lugar do número de série, uma alteração no número de série foi feita, porém o número de série
exato não estava disponível quando o catálogo foi publicado.
Ilustrações
As ilustrações neste catálogo destinam-se apenas como uma referência para concessionários e clientes. Estas ilustrações não
representam necessariamente a visualização exata das peças.
Orientação do Produto
Uma seta mostrada com uma ilustração destina-se a indicar a direção do movimento de avanço do produto. Os lados Direito (RH) e
Esquerdo (LH) são determinados pelo movimento de avanço do produto.
Orientação do Motor
Os lados Direito (RH) e Esquerdo (LH) são determinados estando no volante do motor e de frente para o motor.
The product identification number is located at the RH side of the main frame.
A Placa com o Número de Série da MFWD Está Localizada na Superfície Traseira do Lado Direito da Carcaça do Eixo Dianteiro.
8 — Uma ou duas letras para aplicação OEM F: OEM, FM: Marítimo, FH: HazLoc, FN: Gás Natural Comprimido
8 — Uma ou duas letras para aplicação de Veículo John DW, KV: Construção, RW, LV, L, BM: Trator, TJ: Florestal, H, Z, CQ:
Deere Colheitadeira, N: Colhedora/Pulverizador, E: Enfardadeira
9 — Dois ou três dígitos para versão 485
10 — Duas Letras e 5 ou 6 dígitos para o Número de peça DD12345 (Motores Somente de Saran)
do motor
Número de série estampado na peça fundida do bloco perto da placa do número de série anterior.
1. RE60386 Número de Peça de Serviço
2. 02 Mês de Montagem
3. 95 Ano de Montagem
To The Customer
The part numbers in this Parts Catalog were correct at the time of publication. Per John Deere policy, we continuously improve our
products. Therefore, when ordering parts verify the part numbers with your dealer.
SI Units of Measure
Metric dimensions are provided as applicable throughout this parts catalog.
When XXXXXX's are listed in place of a serial number, a serial number change was made, but the exact serial number was not
available at the time of publication.
Illustrations
Illustrations in this catalog are only intended as a reference for dealers and customers. These illustrations do not necessarily
represent the exact view of the parts.
Box-Enclosed Illustrations
Box-enclosed keyed parts in the illustration are available as a service assembly or an attachment. These parts may also include
parts not available for service. The illustrations may not show all individual parts of an attachment. A box not keyed includes
non-current parts.
Orientation Of Product
An arrow shown with an illustration is to indicate the direction of product forward travel. Right Hand (RH) and Left Hand (LH)
sides are determined by product forward travel.
Orientation of Engine
Right Hand (RH) and Left Hand (LH) sides are determined by standing at flywheel and facing the engine.
The product identification number is located at the RH side of the main frame.
The MFWD Serial Number Plate is Located on the Right-Hand Side Rear Surface of the Front Axle Housing.
5 — Six digits 123456= Engine build sequence number. Sequence numbers start
at 000001
Engine Type is Defined by 9 Alpha-Numerical Characters
6 — Four digits Same as items 2 and 3 above
7 — One letter for aspiration type A= Turbocharged with air-to-water after-cooler
D= Naturally Aspirated
T= Turbocharged
H= Turbocharged with air-to-air after cooler
S= Turbocharged with air-to-sea water after-cooler
8 — One or two letters for OEM application F: OEM, FM: Marine, FH: HazLoc, FN: Compressed Natural Gas
8 — One or two letters for John Deere Vehicle application DW, KV: Construction, RW, LV, L, BM: Tractor, TJ: Forestry, H, Z, CQ
: Combine, N: Picker/Sprayer, E: Windrower
9 — Two or three digits for version 485
10 — Two Letter and 5 or 6 digit for engine Part number DD12345 (Saran Only Engines)
Serial number stamped into casting of block near previous serial number plate.
1. RE60386 Service Part Number
2. 02 Month Assembled
3. 95 Year Assembled
Au client
Les numéros de référence dans ce catalogue de pièces étaient corrects au moment de la publication. Chez John Deere, notre
politique est celle d'une amélioration continue des produits que nous fabriquons. Lors de la commande de pièces, il est donc
recommandé de vérifier les numéros de référence auprès du concessionnaire.
Unités de mesure SI
Les dimensions sont données en unités métriques, le cas échéant, dans ce catalogue pièces.
Le XXXXXX à la place du numéro de série signale que celui-ci a été modifié mais que le nouveau numéro de série n'était pas
encore disponible au moment de la publication du catalogue.
Illustrations
Les illustrations de ce catalogue ne sont fournies qu'à titre de référence pour les concessionnaires et les clients. Ces illustrations ne
sont pas forcément une reproduction exacte de la vue des pièces.
Illustrations encadrées
Les pièces indiquées avec un numéro de légende dans l'encadré sont disponibles en tant qu'ensemble de rechange ou accessoire.
Ces pièces peuvent aussi comporter des pièces non réparables/remplaçables. Il se peut que toutes les pièces d'un accessoire ne
figurent pas dans une illustration. Un encadré sans légende contient des pièces périmées.
Orientation du produit
Les flèches sur certaines illustrations désignent le sens de marche avant du produit. Les côtés droit et gauche sont déterminés
par rapport au sens de marche avant du produit.
Orientation du moteur
Les côtés droit et gauche sont déterminés en se mettant devant le volant-moteur et en faisant face au moteur.
The product identification number is located at the RH side of the main frame.
La plaque constructeur du pont avant se trouve sur la face arrière du côté droit du carter de l'essieu avant.
8 — une ou deux lettres indiquant l'application OEM F: OEM, FM: Marin, FH: HazLoc, FN: Gaz naturel comprimé
8 — une ou deux lettres indiquant l'application Véhicule DW, KV: BTP, RW, LV, L, BM: Tracteur, TJ: Forestière, H, Z, CQ:
John Deere Moissonneuse-batteuse, N: Extracteur/pulvérisateur, E: Andaineuse
9 — deux ou trois chiffres indiquant la version 485
10 — deux lettres et 5 ou 6 chiffres indiquant le numéro de DD12345 (moteurs Saran uniquement)
pièce de moteur
Numéro de série gravé sur le moulage du bloc, près de l'ancienne plaque constructeur.
1. RE60386 Référence de la pièce détachée
2. 02 Mois d'assemblage
3. 95 Année d'assemblage
Al cliente
Los números de pieza en este catálogo de piezas eran correctos al momento de la publicación. Conforme a la política de John Deere,
mejoramos los productos continuamente. Por lo tanto, al pedir piezas, consultar al concesionario para verificar los números de pieza.
Unidades de medida SI
Siempre que sea aplicable, en todo este catálogo de piezas las dimensiones se indican en el sistema métrico.
Cuando XXXXXX aparece en lugar de un número de serie, quiere decir que se modificó el número de serie, pero el número de serie
preciso no estaba disponible al momento de la publicación.
Ilustraciones
El propósito de las ilustraciones de este catálogo es únicamente servir de referencia para los concesionarios y clientes. Estas
ilustraciones no necesariamente representan la vista exacta de las piezas.
The product identification number is located at the RH side of the main frame.
La chapa de número de serie de TDM se encuentra en la superficie derecha trasera de la caja del eje delantero.
5 — Seis dígitos 123456= Número secuencial de fabricación del motor. Los números
secuenciales empiezan en 000001
El tipo de motor consta de 9 caracteres alfanuméricos
6 — Cuatro dígitos Igual a los puntos 2 y 3 anteriores
7 — Una letra para indicar el tipo de aspiración A= Turboalimentado con enfriador del aire de carga tipo aire-agua
D= Aspiración natural
T= Turboalimentado
H= Turboalimentado con enfriador del aire de carga tipo aire-aire
S= Turboalimentado con enfriador del aire de carga tipo aire-agua de
mar
8 — Una o dos letras para indicar la aplicación del OEM F OEM, FM: Marino, FH: Ubicaciones peligrosas, FN: Gas natural
comprimido
8 — Una o dos letras para indicar la aplicación del vehículo DW, KV: Construcción, RW, LV, L, BM: Tractor, TJ: Silvicultura, H,
John Deere Z, CQ: Cosechadora, N: Cosechadora/pulverizador, E: Segadora
hileradora
9 — Dos o tres dígitos para indicar la versión 485
10 — Dos letras y 5 o 6 dígitos para el número de pieza DD12345 (solo motores fabricados en Saran)
del motor
El número de serie está estampado en la pieza fundida del bloque, cerca de la chapa del número de serie anterior.
1. RE60386 Número de referencia de mantenimiento
2. 02 Mes de fabricación
3. 95 Año de fabricación
Nº série
Item Nº peça Descrição Qtde motor Notas
1 RE527858 Parafuso 3
2 R522410 Proteção térmica 1
3 H23125 Plugue 6
4 R123574 Porca 6
5 R123575 Anel o 6
6 R520731 Tampa de válvula 1
7 R524469 Junta 1 SUB FOR R523926
8 RE528742 Defletor 1
9 19M7862 Parafuso 1 M6 X 20
Nº série
Item Nº peça Descrição Qtde motor Notas
Nº série
Item Nº peça Descrição Qtde motor Notas
Nº série
Item Nº peça Descrição Qtde motor Notas
Nº série
Item Nº peça Descrição Qtde motor Notas
Nº série
Item Nº peça Descrição Qtde motor Notas
Nº série
Item Nº peça Descrição Qtde motor Notas
1 R91360 Porca 1
2 R502541 EngrEnagem 1 Z = 30
3 R55453 Anel o 1
4 R116031 Anel o 1
5 R504577 Adaptador 1
6 14M7298 Porca com flange 3 M8
7 R516125 Anel o 1
8 AH80916 Presilha 6
9 RE530106 Chicote 1 INCLUDES (6) R522630
10 AL177623 Chicote 1
11 RE507959 Bombainjetora combustível 1
SE501915 Bombainjet.combust. reman. 1 REMAN FOR RE507959
12 RE516999 Peneira 1
13 DZ111135 VálVula de controle 1 Sucção, SUB FOR RE530337
14 RE516336 SenSor temperatura combuStí 1 Temperatura do Combustível
15 R524234 Anel o 1
16 DZ104988 Linha de combustivel 1 SUB FOR RE527054, Fornecimento de Combustível
17 DZ104989 Linha de combustivel 1
18 19M7868 Parafuso 2 M8 X 30
19 R504239 Apoio 1
20 19M7785 Parafuso 2 M10 X 25
21 19M8528 Parafuso 3 M10 X 55
22 RE522596 Trilho 1 INCLUDES (6) RE515636 AND (7) R515454 AND RE520930
AND RE516335
23 RE515636 Limitador 6
24 RE528096 Parafuso c/arruela 6
25 RE516335 VálVula de alíVio de press. 1
26 R515454 Calço 7
27 RE520930 SenSor 1 Sensor de Pressão da Linha de Combustível Comum
28 DZ103223 Kit do bocal 6
29 R134920 Porca 12
30 RE528588 Tampa de conecTor eléTrico 6
31 R516647 Anel o 6
32 R523499 Arruela 6
33 R522899 Arruela de vedação 1
34 R520813 Braçadeira 6
35 DZ115041 Linha de combustivel 2 Cilindros 1 e 2, SUB FOR APPL RE526692
36 DZ115042 Linha de combustivel 2 Cilindros 3 e 4, SUB FOR APPL RE526693
37 DZ115043 Linha de combustivel 2 Cilindros 5 e 6, SUB FOR APPL RE526694
38 RE531219 Apoio 1
39 R522630 Vedação 1
40 19M7775 Parafuso 2 M6 X 16
41 RE527858 Parafuso 7
Nº série
Item Nº peça Descrição Qtde motor Notas
Nº série
Item Nº peça Descrição Qtde motor Notas
Nº série
Item Nº peça Descrição Qtde motor Notas
1 R115250 Polia 1
2 19M7774 Parafuso 3 M6 X 12
Nº série
Item Nº peça Descrição Qtde motor Notas
Nº série
Item Nº peça Descrição Qtde motor Notas
Nº série
Item Nº peça Descrição Qtde motor Notas
Nº série
Item Nº peça Descrição Qtde motor Notas
Nº série
Item Nº peça Descrição Qtde motor Notas
Nº série
Item Nº peça Descrição Qtde motor Notas
Nº série
Item Nº peça Descrição Qtde motor Notas
Nº série
Item Nº peça Descrição Qtde motor Notas
Nº série
Item Nº peça Descrição Qtde motor Notas
Nº série
Item Nº peça Descrição Qtde motor Notas
Nº série
Item Nº peça Descrição Qtde motor Notas
Nº série
Item Nº peça Descrição Qtde motor Notas
Nº série
Item Nº peça Descrição Qtde motor Notas
Nº série
Item Nº peça Descrição Qtde motor Notas
1 19M7867 Parafuso 1 M8 X 25
2 R545884 Junta 1 SUB FOR R526945
3 DZ111671 Vedação 1 Vedação de Óleo Dianteira, Virabrequim, SUB FOR APPL
RE538097
4 14M7296 Porca com flange 9 M10
5 RE46687 Tampão de dreno 1
6 51M7045 Anel o 1 19.300 X 2.200 mm
7 19M7801 Parafuso 4 M8 X 60
8 RE517370 Conexão 1
9 51M7044 Anel o 1 17.300 X 2.200 mm
10 19M7800 Parafuso 4 M8 X 50
11 DZ10385 Capa 1 MARKED DZ104972; SUB FOR RE505840 OR RE546905
12 R504734 Anel o 1
13 RE508566 Inserto 1
14 R123417 Junta 1
15 RE546906 Bombad'água 1 MARKED R532562
SE501609 Bombad'água remanufaturada 1 REMAN FOR RE546906
16 RE46685 Tampão 1
17 51M7043 Anel o 1 15.300 X 2.200 mm
18 R123226 Vedação 1
19 R71228 Anel 1
20 A364R Anel de pressão 1
21 19M7796 Parafuso 8 M6 X 30
Nº série
Item Nº peça Descrição Qtde motor Notas
Nº série
Item Nº peça Descrição Qtde motor Notas
Nº série
Item Nº peça Descrição Qtde motor Notas
1 R116466 Plugue 1
2 RE71255 Tampão 5
3 B153R Pino de centragem 2
4 R119874 Bucha 1 Munhão do Eixo de Acionamento de Válvulas
5 R132518 Placa 1 Axial
6 19M8999 Parafuso 2 M8 X 25
7 R121043 VálVula 1 Derivação
8 R111137 Mola 1 Válvula de Desvio
9 RE505501 VálVula de sangria 1 Regulagem da Pressão do Óleo
10 D2361R Esfera 1
11 R97185 Anel o 1
12 RE507149 Eixo de cames 1 MARKED R504535
13 R133303 Chaveta 1
14 R535005 Parafuso sextavado 14 SUB FOR R528387
15 R114241 Tampa do rolamenTo 6 Principal
16 R114240 Tampa do rolamenTo 1 Principal, Axial
17 RE508185 Conexão 2
18 U13639 Anel o 2
19 T18891 Plugue 2
20 A120R Pino de centragem 4
21 R131182 Orifício 6 Arrefecimento do Pistão
22 ........ Bloco de cilindro 1 MARKED R504850; ORDER DZ109365
DZ109365 Bloco de cil.c/peças móveis 1 Não Ilustrado
23 15H695 Tampão 1 3/8"
24 RE507807 Tampão 1
25 R131425 Mola de compressão 1
26 T20168 Arruela 14 USE WITH T23474
27 T23474 Parafuso sextavado 14 ORDER R535005
28 R26493 Bucha 1 ORDER RE505501
29 RE502422 Conexão 2 ORDER RE508185; INCLUDES R501377
30 R501377 Anel 2 Não Ilustrado
Nº série
Item Nº peça Descrição Qtde motor Notas
Nº série
Item Nº peça Descrição Qtde motor Notas
Nº série
Item Nº peça Descrição Qtde motor Notas
1 DZ109364 Kit pistão e camisa 6 SUB FOR RE546736; PISTON MARKED RE545770
2 RE500608 Biela 6 MARKED R515037
SE501094 Biela remanufaturada AR REMAN FOR RE500608
3 R501124 Parafuso 12
4 R114082 Bucha 1
5 RE507852 Kit anéis de pistão 6
6 R55453 Anel o 6
7 R26121 Anel o 6
8 R502755 Pino do Pistão 6
9 R54114 Anel de pressão 12
10 RE65908 Rolamento 6
11 R527841 Junta de vedação 6 SUB FOR R48767
12 RE539558 Kit retentor 6 SUB FOR APPL AR65507
Nº série
Item Nº peça Descrição Qtde motor Notas
Nº série
Item Nº peça Descrição Qtde motor Notas
1 19M8987 Parafuso 2 M8 X 65
2 R120638 EngrEnagem 1 Z = 30, Acionamento da Bomba de Óleo
3 14M7066 Porca 1 M12
4 DZ100057 Bombade óleo 1 SUB FOR RE504914
5 R97185 Anel o 1
6 R121376 Tubo 1 Saída da Bomba de Óleo
Nº série
Item Nº peça Descrição Qtde motor Notas
Nº série
Item Nº peça Descrição Qtde motor Notas
1 19M7867 Parafuso 2 M8 X 25
2 R121634 Carcaça 1
3 R89944 Anel o 1
Nº série
Item Nº peça Descrição Qtde motor Notas
1 R123501 Junta 1
2 RE560754 ResfRiadoR de óleo 1 (A) SUB FOR RE59298
3 T122075 Anel o 2
4 RE46685 Tampão 2
5 51M7043 Anel o 1 15.300 X 2.200 mm
6 RE67231 Parafuso 6
7 R504952 Carcaça 1 MARKED R123471
8 RE46686 Conexão 1
9 51M7040 Anel o 1 9.300 X 2.200 mm
10 R501428 Junta 1
11 DZ105608 Adaptador 1 MARKED DZ105607; SUB FOR R502811
12 RE67238 Parafuso 1
13 19M7970 Parafuso 2 M8 X 100
14 19M7802 Parafuso 2 M8 X 65
(A) 9 PLACAS
9 PLATES
9 PLAQUES
9 PLATOS
Nº série
Item Nº peça Descrição Qtde motor Notas
1 R530863 Apoio 1
2 19M7784 Parafuso 3 M10 X 20
3 R123323 Braçadeira 1
4 RE502173 Conexão 1
5 51M7039 Anel o 2 8.100 X 1.600 mm
6 RE570986 Linha de combustivel 1
7 R51936 Arruela de vedação 4
8 RE524220 Conexão 1
9 RE534943 Linha de combustivel 1
10 RE529915 Linha de combustivel 1
11 R522899 Arruela de vedação 6
12 38M7009 Parafuso oco 7
13 RE60031 Conexão 2
14 RE524312 Linha de combustivel 1
15 R67092 Arruela de vedação 2
16 TY22462 Braçadeira 2
17 ........ Mangueira 1
18 R62107 Arruela 2
19 R503333 Adaptador 1
20 RE46684 Tampão 1
21 51M7041 Anel o 1 11.300 X 2.200 mm
22 RE500044 Conexão de mangueira 2
23 51M7040 Anel o 5 9.300 X 2.200 mm
24 38M6640 Parafuso oco 1 ORDER 38M7004
38M7004 Parafuso oco 1
25 R504067 Arruela 2
26 R524103 Adaptador 1
27 RE46686 Conexão 3
28 L200830 Cantoneira 1
Nº série
Item Nº peça Descrição Qtde motor Notas
Nº série
Item Nº peça Descrição Qtde motor Notas
Nº série
Item Nº peça Descrição Qtde motor Notas
Nº série
Item Nº peça Descrição Qtde motor Notas
1 AT85174 Interruptor 1
Nº série
Item Nº peça Descrição Qtde motor Notas
1 AT85174 Interruptor 1
Nº série
Item Nº peça Descrição Qtde motor Notas
Nº série
Item Nº peça Descrição Qtde motor Notas
Nº série
Item Nº peça Descrição Qtde motor Notas
Nº série
Item Nº peça Descrição Qtde motor Notas
Nº série
Item Nº peça Descrição Qtde motor Notas
1 H23125 Plugue 6
2 R123574 Porca 6
3 R123575 Anel o 6
4 RE503027 Tampa de válvula 1
5 R521401 EmblEma 1
6 R535366 Junta 1
Nº série
Item Nº peça Descrição Qtde motor Notas
Nº série
Item Nº peça Descrição Qtde motor Notas
Nº série
Item Nº peça Descrição Qtde motor Notas
1 R135918 Parafuso 12
2 R123553 Carcaça 1
3 R131767 Plugue 1
4 DZ111672 Vedação 1 SUB FOR APPL RE524227 OR RE537070
Nº série
Item Nº peça Descrição Qtde motor Notas
Nº série
Item Nº peça Descrição Qtde motor Notas
1 RE536179 Volante 1
2 R28811 Coroa 1
Nº série
Item Nº peça Descrição Qtde motor Notas
Nº série
Item Nº peça Descrição Qtde motor Notas
Nº série
Item Nº peça Descrição Qtde motor Notas
Nº série
Item Nº peça Descrição Qtde motor Notas
1 R115250 Polia 1
2 19M7774 Parafuso 3 M6 X 12
Nº série
Item Nº peça Descrição Qtde motor Notas
1 R501373 Junta 1
2 R106821 Capa 1
3 19M7785 Parafuso 3 M10 X 25
Nº série
Item Nº peça Descrição Qtde motor Notas
Nº série
Item Nº peça Descrição Qtde motor Notas
Nº série
Item Nº peça Descrição Qtde motor Notas
1 R519488 Junta 6
2 R535059 Coletor de escape 1 MARKED R535826; SUB FOR R524633
3 R522554 Parafuso sextavado 12
Nº série
Item Nº peça Descrição Qtde motor Notas
1 R122401 Tubo 1
2 RE65978 Braçadeira 1 SUB FOR AT18904
3 R123586 Conexão em ângulo 1
4 R72328 Anel o 1
Nº série
Item Nº peça Descrição Qtde motor Notas
Nº série
Item Nº peça Descrição Qtde motor Notas
1 T14050 Braçadeira 2
2 14M7298 Porca com flange 1 M8
3 DZ113174 Apoio 1 SUB FOR APPL R116116
4 19M7865 Parafuso 1 M8 X 16
5 RE524144 Conexão em ângulo 1
6 RE541094 Linha de combustivel 1 INCLUDES (2) R74012
7 R74012 Arruela de vedação 4
8 RE46686 Conexão 2
9 51M7040 Anel o 3 9.300 X 2.200 mm
10 19M7809 Parafuso 1 M10 X 70
11 28H1529 Bucha 1 0.493" X 0.675" X 1-3/4"
12 19M7784 Parafuso 4 M10 X 20
13 RE543826 Apoio 1
14 RE523242 Tubulação 1 Linha de Combustível de Baixa Pressão
15 RE60029 Conexão 1 SUB FOR APPL RE59487
16 RE67229 Filtro de combustível 1 SUB FOR APPL RE63134 OR RE500160
17 RE51650 Copo de sedimentação 1
18 RE62419 Elemento de filtro 1
19 RE516512 Anel o 1
20 RE70358 Cabeçote do filtro 1
21 RE516553 Kit retentor 1
22 RE60854 Kit da válvula 1
23 RE526834 Kit do filtro 2
Nº série
Item Nº peça Descrição Qtde motor Notas
Nº série
Item Nº peça Descrição Qtde motor Notas
Nº série
Item Nº peça Descrição Qtde motor Notas
1 RE46684 Tampão 3
2 51M7041 Anel o 3 11.300 X 2.200 mm
3 RE46686 Conexão 1
4 51M7040 Anel o 1 9.300 X 2.200 mm
5 19M7786 Parafuso 2 M10 X 30
6 R517196 Carcaça 1 SUB FOR R123344
7 R123345 Junta 1
8 R123226 Vedação 1
9 R128690 Tubulação 1 Derivação
10 CD14689 Espaçador 1
11 R123324 Braçadeira 1
12 19M7801 Parafuso 1 M8 X 60
Nº série
Item Nº peça Descrição Qtde motor Notas
1 R517196 Carcaça 1
2 R123226 Vedação 1
3 R128690 Tubulação 1 Derivação
4 CD14689 Espaçador 1
5 R123324 Braçadeira 1
6 19M7801 Parafuso 1 M8 X 60
7 RE46684 Tampão 2
8 51M7041 Anel o 2 11.300 X 2.200 mm
9 R123345 Junta 1
10 19M7786 Parafuso 2 M10 X 30
11 RE46686 Conexão 1
12 51M7040 Anel o 1 9.300 X 2.200 mm
Nº série
Item Nº peça Descrição Qtde motor Notas
Nº série
Item Nº peça Descrição Qtde motor Notas
Nº série
Item Nº peça Descrição Qtde motor Notas
1 19M7867 Parafuso 1 M8 X 25
2 R545881 Junta 1
3 RE56369 EngrEnagem 1 Z = 43, Engrenagem Intermediária Inferior
4 R131283 Arruela de encosto 1
5 19M8966 Parafuso 1 M10 X 50
6 19M7979 Parafuso 4 M8 X 55
7 19M8291 Parafuso 1 M8 X 35
8 19M8317 Parafuso 4 M8 X 40
9 51M7044 Anel o 1 17.300 X 2.200 mm
10 RE517370 Conexão 1 SUB FOR RE501938
11 RE67239 Parafuso 1
12 DZ111671 Vedação 1 Vedação de Óleo Dianteira, SUB FOR APPL RE537071 OR
RE538097 RE516340 OR RE59810
13 14M7296 Porca com flange 6 M10
14 19M7801 Parafuso 1 M8 X 60
15 DZ102082 Capa 1
16 R121411 Capa 1 Bomba Injetora
17 R121424 Anel o 1
18 19M7775 Parafuso 3 M6 X 16
19 DZ102321 Capa 1 MARKED DZ103277; ALSO ORDER RE515978
20 R504734 Anel o 1
21 R123417 Junta 1
22 RE508566 Inserto 1
23 19M7796 Parafuso 8 M6 X 30
24 RE546906 Bombad'água 1 Alta Vazão, MARKED R532562
SE501609 Bombad'água remanufaturada 1 REMAN FOR RE546906
25 A364R Anel de pressão 1
26 R71228 Anel 1
27 R123226 Vedação 1
28 51M7043 Anel o 1 15.300 X 2.200 mm
29 RE46685 Tampão 1
30 R107770 Tampão 1
31 R114193 Bucha 1
32 RE515978 Kit da cobertura 1 INCLUDES RE508566, RE517370, RE505501, R131425
AND RE538097
33 RE505501 VálVula de sangria 1
34 R131425 Mola de compressão 1
Nº série
Item Nº peça Descrição Qtde motor Notas
Nº série
Item Nº peça Descrição Qtde motor Notas
Nº série
Item Nº peça Descrição Qtde motor Notas
Nº série
Item Nº peça Descrição Qtde motor Notas
1 DZ110417 Kit pistão e camisa 6 PISTON MARKED RE509540; SUB FOR RE507850
2 RE65908 Rolamento 6 Tamanho Padrão, KIT
RE65909 Rolamento AR 0.254 mm UNDERSIZE, KIT
3 RE507852 Kit anéis de pistão 6
4 R123177 Pino do Pistão 6
5 R54114 Anel de pressão 12
6 R114082 Bucha 6
7 R501124 Parafuso 12
8 RE500608 Biela 6
SE501094 Biela remanufaturada 6 REMAN FOR RE500608
9 R55453 Anel o 6
10 R26121 Anel o 6
11 RE539558 Kit retentor 6
12 R527841 Junta de vedação 6
Nº série
Item Nº peça Descrição Qtde motor Notas
Nº série
Item Nº peça Descrição Qtde motor Notas
1 19M8987 Parafuso 2 M8 X 65
2 R120638 EngrEnagem 1 Z = 30, Acionamento da Bomba de Óleo
3 14M7066 Porca 1 M12
4 DZ100057 Bombade óleo 1 SUB FOR RE504914
5 R97185 Anel o 1
6 R121376 Tubo 1 Saída da Bomba de Óleo
Nº série
Item Nº peça Descrição Qtde motor Notas
Nº série
Item Nº peça Descrição Qtde motor Notas
1 19M7867 Parafuso 2 M8 X 25
2 R121634 Carcaça 1
3 R89944 Anel o 1
Nº série
Item Nº peça Descrição Qtde motor Notas
1 R123501 Junta 1
2 RE560754 ResfRiadoR de óleo 1 (A) SUB FOR RE59298
3 T122075 Anel o 2
4 RE46685 Tampão 2
5 51M7043 Anel o 1 15.300 X 2.200 mm
6 RE67231 Parafuso 6
7 R504952 Carcaça 1 MARKED R123471
8 RE46686 Conexão 1
9 51M7040 Anel o 1 9.300 X 2.200 mm
10 R501428 Junta 1
11 DZ105608 Adaptador 1 MARKED DZ105607; SUB FOR R502811
12 RE67238 Parafuso 1
13 19M7970 Parafuso 2 M8 X 100
14 19M7802 Parafuso 2 M8 X 65
(A) 9 PLACAS
9 PLATES
9 PLAQUES
9 PLATOS
Nº série
Item Nº peça Descrição Qtde motor Notas
1 RE550932 TurboalimenTador 1
SE502442 TurboalimenTador remanufaT. AR REMAN FOR RE550932
2 14M7296 Porca com flange 1 M10
3 R522679 Parafuso sextavado 3
4 R123572 Junta 1
5 R519484 Parafuso sextavado 1
6 R123570 Junta 1
7 19M8062 Parafuso 2 M8 X 20
8 RE531262 Tubulação de óleo 1 (A)
9 RE65978 Braçadeira 2
10 R523372 Mangueira 1
11 RE54885 Conexão de mangueira 1
12 M87733 Adaptador 1
13 R63548 Anel o 1
14 RE509245 Tubulação de óleo 1
15 T77613 Anel o 1
16 38H5037 Adaptador 1
17 51M7042 Anel o 1 13.300 X 2.200 mm
(A) Dreno do Turbo
Turbo Drain
Vidange du turbocompresseur
Vaciado del turbocompresor
Nº série
Item Nº peça Descrição Qtde motor Notas
Nº série
Item Nº peça Descrição Qtde motor Notas
Nº série
Item Nº peça Descrição Qtde motor Notas
Nº série
Item Nº peça Descrição Qtde motor Notas
Nº série
Item Nº peça Descrição Qtde motor Notas
1 19M7801 Parafuso 1 M8 X 60
Nº série
Item Nº peça Descrição Qtde motor Notas
1 AT85174 Interruptor 1
Nº série
Item Nº peça Descrição Qtde motor Notas
1 AT85174 Interruptor 1
Nº série
Item Nº peça Descrição Qtde motor Notas
Nº série
Item Nº peça Descrição Qtde motor Notas
Nº série
Item Nº peça Descrição Qtde motor Notas
Nº série
Item Nº peça Descrição Qtde motor Notas
Nº série
Item Nº peça Descrição Qtde motor Notas
Nº série
Item Nº peça Descrição Qtde motor Notas
Nº série
Item Nº peça Descrição Qtde motor Notas
1 DZ110417 Kit pistão e camisa 1 PISTON MARKED RE509540, SUB FOR RE507850
2 RE507852 Kit anéis de pistão 1
3 RE539558 Kit retentor 1
4 R55453 Anel o 1
5 R26121 Anel o 1
6 R54114 Anel de pressão 2
Nº série
Item Nº peça Descrição Qtde motor Notas
1 R123543 Junta 1
2 R521439 Junta 6
3 R502814 Junta 1
4 R123226 Vedação 2
5 R123345 Junta 1
6 R123570 Junta 1
7 R123575 Anel o 6
8 R116516 Vedação de cilindro 1
9 R501373 Junta 1
10 R81275 Junta 1
11 R123572 Junta 1
12 RE526672 Kit de juntas 1 ALSO ORDER R105346, R133893, R501459, DD15664;
SUB FOR RE66083
Nº série
Item Nº peça Descrição Qtde motor Notas
Nº série
Item Nº peça Descrição Qtde motor Notas
Nº série
Item Nº peça Descrição Qtde motor Notas
Nº série
Item Nº peça Descrição Qtde motor Notas
Nº série
Item Nº peça Descrição Qtde motor Notas
Nº série
Item Nº peça Descrição Qtde motor Notas
Nº série
Item Nº peça Descrição Qtde motor Notas
Nº série
Item Nº peça Descrição Qtde motor Notas
1 RE65911 Conj. do rolamento 1 0.254 mm; US, Principal, Kit, R130576 AND R130577
Nº série
Item Nº peça Descrição Qtde motor Notas
1 RE65912 Rolamento axial 1 0.254 mm; US, Kit, R130574 AND R130575
Nº série
Item Nº peça Descrição Qtde motor Notas
Nº série
Item Nº peça Descrição Qtde motor Notas
1 DQ72620 Filtro 1
2 DQ24057 Filtro de combustível 1
3 DQ39530 Copo 1
4 DQ72612 Plugue 1
5 CQ08038 Conexão de mangueira 1
6 DQ25143 Plugue 1
7 DQ32910 Tampão 1
8 ........ Mangueira 1 CTL 1650 mm, MF CQ55027, Transferência do Tanque de
Combustível para a Bomba
9 AL208873 Braçadeira 3
10 L172406 Presilha 2
11 AL204633 Linha de combustivel 1
12 CQ29143 Parafuso oco 2
13 S17072 Arruela 4
14 ........ Mangueira 1 CTL 900 mm, MF MN11040
15 ........ Mangueira 1 CTL 200 mm, MF MN11040
16 AL158889 Proteção de mangueira 1
17 L208732 Mangueira 1
18 L158826 Mangueira 1
19 19M7167 Parafuso sextavado 2 M10 X 25
20 24M7040 Arruela 2 11 X 20 X 2 mm
21 L112762 Braçadeira 1
1 AL169695 RetentoR 1
2 14M7298 Porca com flange 2 M8
3 AL169412 Braçadeira 1
4 24M7139 Arruela 1 6.400 X 18 X 1.600 mm
5 19M7560 Parafuso sextavado 1 M6 X 16
6 AL168483 Bombade combustível 1
7 24M7117 Arruela 1 4.300 X 9 X 0.800 mm
8 14M7139 Porca 1 M4
9 24M7027 Arruela 1 5.300 X 10 X 1 mm
10 14M7297 Porca 1 M5
11 L156247 Braçadeira 4
1 AL204165 Pós-resfriador 1
2 L171072 Bucha 4
3 L171071 Bucha 4
4 L157267 Junta 1
5 L173730 Terminal conecTor eléTrico 1
6 19M7868 Parafuso 4 M8 X 30
7 L171302 Mangueira 1
8 AL171989 Braçadeira 2
9 24M7298 Arruela 1 8.400 X 25 X 2 mm
1 AL221117 RadiadoR 1
2 19M7774 Parafuso 5 M6 X 12
3 AL179270 ReseRvatóRio do RadiadoR 1
4 L154939 Apoio 1
5 L168497 Rebite 2
6 L169999 Anel o 1
7 L208932 Trilho 2
8 L209135 Anel o 1
9 L176301 Adutor 1
10 L168085 Porca 4
11 24M7250 Arruela 4 6.400 X 17 X 3 mm
12 37M7305 Parafuso 4
13 L167575 Mangueira 1 LGTH = 1164 mm, Reservatório
14 L167674 Tampa 2
15 L175735 Isolador 2
16 L207058 Mangueira 1 ID = 58.5 mm
17 AL221694 Braçadeira 3 SUB FOR AH170895 AND MN10393
18 L207042 Mangueira 1 LGTH = 227 mm
19 AL220328 Braçadeira 1
20 L154938 Apoio 1
21 AL176130 VálVula de dreno 1
22 AL78005 Tampa do abasTecimenTo 1
23 AL155781 Tampão de dreno 1
1 AL160126 Ventilador 1
2 AL167993 EmbreagEm 1
3 L154687 Parafuso sextavado 6
4 14M7274 Porca 4 M10
1 L166188 Peneira 1
Nº série
Item Nº peça Descrição Qtde trator Notas
1 R128660 Polia 1
2 L202134 Correia chata 1 2515 X 28.480 mm (99-1/64" X 1.121")
3 L154170 Tampa 1
4 AL155417 Polia-guia 1
1 L209773 Proteção 1 RH
2 14M7298 Porca com flange 1 M8
3 19M7784 Parafuso 2 M10 X 20
4 L158306 Isolador 1
5 L209774 Proteção 1 LH
1 L203601 Proteção 1 LD
2 14M7298 Porca com flange 3 M8
3 19M7784 Parafuso 2 M10 X 20
4 L158306 Isolador 1
5 L203600 Proteção 1 ESQ
1 L155927 Pino 2
2 T62323 Arruela 4
3 AL81949 Isolador 2
4 L156986 RetentoR Redondo 4
5 AL154541 Cantoneira 2
6 14M7319 Porca de segurança 2 M12
7 19M7496 Parafuso sextavado 4 M12 X 45
8 19M7364 Parafuso sextavado 2 M12 X 80
9 AL161468 Isolador 2
1 AL167771 Purificador de ar 1
2 AL172894 Vedação de acabamento 1
3 L168823 Mangueira de sucção 1 LGTH = 520 mm
4 L154742 Braçadeira 1
5 L172906 Luva 1
6 AL172780 Filtro de ar 1 Cartucho Principal
7 AL150288 Filtro de ar 1 Elemento de Segurança
8 L151979 Alavanca 1
9 AL167995 Cabeçote do filtro 1
10 AL167996 Defletor 1
11 AL150289 Interrup. de pressão 1
1 AL210203 Mangueira 1
2 L168100 Mangueira 1
3 AL212942 Braçadeira 2
4 AL150169 Abraçadeira para mangueira 2
5 L157314 Conexão 1
6 24M7318 Arruela 1 19 X 34 X 3 mm
7 14M7209 Porca 1 M18
8 L171525 Junta 1
1 L171525 Junta 1
2 AL206303 Mangueira 1
3 L205260 Mangueira 1
4 L157314 Conexão 1
5 24M7318 Arruela 1 19 X 34 X 3 mm
6 14M7209 Porca 1 M18
7 AL150169 Abraçadeira para mangueira 1
8 AL112933 Braçadeira 1
9 L153344 Mangueira 1
10 AL212941 Braçadeira 2
1 AL112933 Braçadeira 1
2 AL150169 Abraçadeira para mangueira 1
3 L206011 Mangueira 1
4 L171525 Junta 1
1 AL169565 Braçadeira 1
2 AL175163 Tubo 1
3 AL151150 Braçadeira 2
4 L168524 Cano de descarga 1
5 14M7165 Porca de segurança 2 M6
6 AL164277 Cano de descarga 1 INCLUDES 19M7163 AND L79493
7 AL177629 Proteção 1
8 L173316 Bucha 1
9 L207631 Parafuso 8
10 24M7043 Arruela 2 12 X 25 X 3 mm
11 24M7309 Arruela 2 6.600 X 22 X 2 mm
12 19M7162 Parafuso sextavado 1 M8 X 16
13 24M7055 Arruela 5 8.400 X 16 X 1.600 mm
14 AL222660 Apoio 1
15 14M7273 Porca 4 M8
16 24M7431 Arruela 2 10.700 X 18.500 X 2.500 mm
17 L219074 Apoio 1
18 14M7274 Porca 1 M10
19 19M7163 Parafuso sextavado 2 M8 X 25
20 L79493 Porca de Pressão 6
21 L170180 Proteção 1
1 AL169565 Braçadeira 1
2 AL175163 Tubo 1 LGTH = 324 mm
3 AL151150 Braçadeira 2
4 L168524 Cano de descarga 1
5 AL164277 Cano de descarga 1
6 AL155686 Braçadeira 1 Inferior
7 AL155689 Braçadeira 1 Superior
8 19M7163 Parafuso sextavado 2 M8 X 25
9 14M7273 Porca 2 M8
10 24M7055 Arruela 2 8.400 X 16 X 1.600 mm
11 L79493 Porca de Pressão 6
12 L207631 Parafuso 8
13 AL177629 Proteção 1
14 L173316 Bucha 1
15 24M7043 Arruela 2 12 X 25 X 3 mm
16 24M7309 Arruela 2 6.600 X 22 X 2 mm
17 14M7165 Porca de segurança 2 M6
18 L170180 Proteção 1
1 14M7194 Porca 2 M6
2 L209289 Isolador 2
3 L209288 Apoio 1 Superior
4 L209287 Bucha 2
5 L173963 Parafuso sextavado 2
6 L209290 Apoio 1 Inferior
7 L202306 Arruela 1
8 19M9175 Parafuso 2 M8 X 30
9 19M10388 Parafuso allen 1 M8 X 20
10 L208636 Tampa 2 Superior
11 L208637 Tampa 2 Inferior
1 L100389 Plugue 1
2 19M9175 Parafuso 2 M8 X 30
1 AL172375 SilencioSo 1
2 AL176428 Braçadeira 1
3 19M8819 Parafuso 1 M8 X 35
4 L172056 Apoio 1
5 24M7213 Arruela 1 10.500 X 25 X 4 mm
6 L207629 Parafuso 3
7 L172592 Apoio 1 Console
8 14M7520 Porca de segurança 1 M10
9 AL82257 Braçadeira 1
10 24M7028 Arruela 1 10.500 X 20 X 2 mm, ORDER 19M7811
11 19M7408 Parafuso sextavado 1 M10 X 90, ORDER 19M7811
12 19M7811 Parafuso 1 M10 X 90
1 AL206419 Blindagem 1
2 19M7784 Parafuso 2 M10 X 20
3 L206379 Blindagem 1
4 19M7864 Parafuso 2 M8 X 12
1 L204480 Blindagem 1
2 L152663 Vedação 1 LGTH = 90 mm
3 14M7296 Porca com flange 4 M10
4 14M7298 Porca com flange 1 M8
5 19M7785 Parafuso 2 M10 X 25
6 L204479 Blindagem 1
7 L204606 Isolador 1 LGTH = 100 mm
8 L153768 Presilha 2
9 L202316 Isolador 4 LGTH = 35 mm
10 L202294 Blindagem 1
11 L204610 Isolador 1 LGTH = 320 mm
12 19M7835 Parafuso 2 M10 X 35
1 AL178009 Cantoneira 1
2 L116540 Paraf. com gancho 2
3 14M7397 Porca de segurança 2 M6
1 AL176744 Placa 1
2 24M7178 Arruela 2 10.500 X 30 X 2.500 mm
3 19M7785 Parafuso 2 M10 X 25
4 R50454 Braçadeira 1
5 AL210143 Vedação de acabamento 1 LGTH = 1588 mm
6 L165817 Espaçador 4
7 L220783 Bucha 2
8 19M7835 Parafuso 2 M10 X 35
9 L220781 Cantoneira 2
1 AL166646 Alternador 1 14 V
2 AL172532 ReguladoR 1
3 AL161112 Polia 1 OD = 57 mm
4 L157496 Plugue 1
5 19M7408 Parafuso sextavado 1 M10 X 90
6 19M9877 Parafuso 1 M10 X 90
7 14M7296 Porca com flange 1 M10
8 RE285712 Porca 2
9 14M7297 Porca 1 M5
10 24M7027 Arruela 1 5.300 X 10 X 1 mm
1 19M8482 Parafuso 2 M6 X 80
2 L101932 Espaçador 2
1 AL36529 Interruptor 1
2 R44165 Porca de segurança 1
3 L102359 Etiqueta 1 Interruptor das Luzes
4 AL76568 Botão 1
5 AL35179 Interruptor 1 Sinaleira Direcional
6 L37489 Alavanca 1
7 21M7290 Parafuso 1 M3 X 35
8 AL157883 Interruptor de alavanca 1 Farol Alto/Baixo
9 AL154249 Interruptor de alavanca 1 Pisca-Alerta
10 RE61717 Interruptor giratório 1 Com Terra do Corpo
11 R115974 Porca 1
12 37M7360 Parafuso 2
13 L114509 Plugue 1
14 L170906 Etiqueta 1 Interruptor do Motor de Partida
1 AL203265 Buzina 1
2 19M7297 Parafuso sextavado 1 M8 X 12
3 14M7273 Porca 1 M8
4 24M7055 Arruela 1 8.400 X 16 X 1.600 mm
1 RE46534 Interruptor 1 14 V
2 RE43637 Atuador 1
3 L80302 Etiqueta 1 Bloqueio do Diferencial
1 L114509 Plugue 1
Nº série
Item Nº peça Descrição Qtde trator Notas
1 37M7193 Parafuso 2
2 24M7251 Arruela 2 6.400 X 18 X 1.600 mm
3 AL178836 Tomada de saída 1
4 AL173227 Presilha 1
5 L171496 Braçadeira 1
6 57M7696 Alojam. conector elétrico 1
1 99M7009 Plugue 2
2 CQ47666 Plugue 1
1 L153768 Presilha 8
2 AL110505 Capa 1
3 L169020 Presilha 3
4 L207500 Presilha 1
5 R219535 Isolador 1
6 R44302 Cinta 6
7 R232182 Presilha 1
8 L214608 Cantoneira 1
9 AL222389 Chicote 1 SUB FOR AL221634
10 H141394 Presilha 1
11 57M7175 Terminal conecTor eléTrico 1 Terra do Motor
12 57M8481 Terminal conecTor eléTrico 1 Terra do Resfriador
13 57M7406 Alojam. conector elétrico 1 Interruptor de Advertência de Restrição do Purificador de Ar
14 57M7260 Alojam. conector elétrico 1 Terminador do Barramento do Motor
15 57M10615 Alojam. conector elétrico 1 Controlador do Motor
16 57M10609 Alojam. conector elétrico 1 Controlador do Motor
17 57M7632 Conj mont Conector elétrico 1 Válvula de Injeção
18 57M7309 Alojam. conector elétrico 1 Embreagem do Compressor
19 57M7309 Alojam. conector elétrico 1 Pré-aquecedor de Combustível
20 57M7052 Terminal conecTor eléTrico 1 Alternador
21 57M7379 Alojam. conector elétrico 1 Pressão de Ar do Coletor
22 57M7379 Alojam. conector elétrico 1 Sensor de Temperatura do Líquido de Arrefecimento
23 57M7379 Alojam. conector elétrico 1 Sensor da Temperatura do Líquido de Arrefecimento
24 57M7379 Alojam. conector elétrico 1 Sensor do Virabrequim
25 57M8071 Alojam. conector elétrico 1 Caixa Power Link Em Linha
26 57M7262 Alojam. conector elétrico 1 Capô Em Linha
27 57M8196 Alojam. conector elétrico 1 Cabine da Plataforma Em Linha
28 57M7054 Terminal conecTor eléTrico 1 Motor de Partida
29 57M7054 Terminal conecTor eléTrico 1 Bomba de Combustível
30 57M7984 Terminal conecTor eléTrico 1 Pressão do Óleo do Motor
31 57M8407 Alojam. conector elétrico 1 Sensor de Pressão do Trilho
32 57M9726 Alojam. conector elétrico 1 Sensor de Água no Combustível
33 57M7093 Terminal conecTor eléTrico 1 Bomba de Combustível
34 57M8400 Conj mont Conector elétrico 1 Temperatura do Combustível
35 57M8403 Alojam. conector elétrico 1 Solenoide da Bomba
36 57M7254 Alojam. conector elétrico 1 Sensor de Evento Em Linha
37 57M7304 Alojam. conector elétrico 1
38 RE207311 Unidade de controle eletrôn 1
39 57M10604 Alojam. conector elétrico 1
40 57M10613 Alojam. conector elétrico 1
1 AL222357 Chicote 1
2 R49921 Braçadeira 1
3 L206091 Cantoneira 1
4 19M7557 Parafuso sextavado 1 M10 X 16
5 L175641 Braçadeira 1
6 R73291 Braçadeira 1
7 57M8902 Presilha 1
8 19M7865 Parafuso 1 M8 X 16
9 L153768 Presilha 7
10 R44302 Cinta 1
11 L101519 Presilha 2
12 L169299 Cinta 1
13 H75541 Braçadeira 1
14 R232182 Presilha 1
15 L214608 Cantoneira 1
16 H141394 Presilha 1
17 57M8196 Alojam. conector elétrico 1 X450F, Cabine em Linha
57M8097 RetentoR 1
57M13596 Acessório conexão elétrica 1
57M8103 Terminal conecTor eléTrico 1 Cavity 2
57M8078 Terminal conecTor eléTrico 2 Cavity 4, 8
57M8079 Terminal conecTor eléTrico 1 Cavity 7
57M7398 Terminal conecTor eléTrico 14 Cavity 9, 10, 11, 12, 13, 15, 16, 25, 28, 29, 30, 31, 33, 39
57M8105 Terminal conecTor eléTrico 1 Cavity 2
57M7400 Vedação conector elétrico 2 Cavity 4, 8
57M7399 Terminal conecTor eléTrico 1 Cavity 7
57M8241 Terminal conecTor eléTrico 10 Cavity 9, 10, 11, 12, 13, 15, 16, 25, 33, 39
57M7402 Vedação cabo conect elétric 4 Cavity 28, 29, 30, 31
57M8107 Terminal conecTor eléTrico 1 Cavity 1
57M7401 Terminal conecTor eléTrico 3 Cavity 3, 5, 6
57M7403 Conect elétr tomada cavidad 20 Cavity 14, 17, 18, 19, 20, 21, 22, 23, 24, 26, 27, 32, 34, 35,
36, 37, 38, 40, 41, 42
18 57M7262 Alojam. conector elétrico 1 X411F , Capô Em Linha
57M7281 Disp fechamento conec elétr 1
57M10770 Terminal conecTor eléTrico 7 Cavity B, C, D, E, F, G, H
57M9215 Vedação conector elétrico 7 Cavity B, C, D, E, F, G, H
57M7259 Vedação conector elétrico 3 Cavity A, J, K
19 57M8071 Alojam. conector elétrico 1 X547F , Caixa Power Link Em Linha
57M8081 Terminal conecTor eléTrico 1
57M8079 Terminal conecTor eléTrico 4 Cavity 1, 2, 3, 10
57M7399 Terminal conecTor eléTrico 4 Cavity 1, 2, 3, 10
57M7401 Terminal conecTor eléTrico 6 Cavity 4, 5, 6, 7, 8, 9
20 57M7309 Alojam. conector elétrico 1 X130F, Embreagem do Compressor
57M7306 Disp fechamento conec elétr 1
57M7298 Terminal conecTor eléTrico 2 Cavity A, B
57M9219 Vedação conector elétrico 2 Cavity A, B
21 57M7348 Terminal conecTor eléTrico 1 G002-2, Alternador
22 57M7406 Alojam. conector elétrico 1 X070F , Sistema de Advertência do Purificador de Ar
57M7393 Terminal conecTor eléTrico 2 Cavity 1, 2
57M7400 Vedação conector elétrico 2 Cavity 1, 2
23 57M8481 Terminal conecTor eléTrico 1 X305F, Terra do Resfriador
24 57M7052 Terminal conecTor eléTrico 1 G002-1, Alternador
25 57M7175 Terminal conecTor eléTrico 1 XGND9, Terra do Motor
26 57M7054 Terminal conecTor eléTrico 1 M1-50, Motor de Partida
27 57M7984 Terminal conecTor eléTrico 1 X078F, Pressão do Óleo do Motor
57M8024 Terminal conecTor eléTrico 1 Cavity 1
28 57M7379 Alojam. conector elétrico 1 X076F, Sensor de Rotação do Motor
57M7829 Terminal conecTor eléTrico 2 Cavity A, B
29 57M7379 Alojam. conector elétrico 1 X077F, Sensor de Temperatura do Líquido de Arrefecimento
57M7829 Terminal conecTor eléTrico 2 Cavity A, B
30 57M7052 Terminal conecTor eléTrico 1 K024, Solenoide de Fechamento de Combustível
31 14M7273 Porca 1 M8
32 57M7260 Alojam. conector elétrico 1 X778F, Terminador do Barramento do Motor
57M7291 Conj mont Conector elétrico 1
57M7494 Terminal conecTor eléTrico 4 Cavity B, D, E, F
57M9214 Vedação conector elétrico 4 Cavity B, D, E, F
57M7259 Vedação conector elétrico 2 Cavity A, C
33 RE207311 Unidade de controle eletrôn 1
1 AL222357 Chicote 1
2 R49921 Braçadeira 1
3 L206091 Cantoneira 3
4 19M7557 Parafuso sextavado 1 M10 X 16
5 L175641 Braçadeira 1
6 R73291 Braçadeira 1
7 57M8902 Presilha 1
8 RE207311 Unidade de controle eletrôn 1
9 L153768 Presilha 8
10 R44302 Cinta 4
11 L101519 Presilha 2
12 L169299 Cinta 1
13 57M7260 Alojam. conector elétrico 1 X778F, Terminador do Barramento do Motor
57M7291 Conj mont Conector elétrico 1
57M7494 Terminal conecTor eléTrico 4 Cavity B, D, E, F
57M9214 Vedação conector elétrico 4 Cavity B, D, E, F
57M7259 Vedação conector elétrico 2 Cavity A, C
14 57M7052 Terminal conecTor eléTrico 1 K024, Solenoide de Fechamento de Combustível
15 L214608 Cantoneira 1
16 H141394 Presilha 1
17 57M8196 Alojam. conector elétrico 1 X450F, Cabine em Linha
57M8097 RetentoR 1
57M13596 Acessório conexão elétrica 1
57M8103 Terminal conecTor eléTrico 1 Cavity 2
57M8078 Terminal conecTor eléTrico 2 Cavity 4, 8
57M8079 Terminal conecTor eléTrico 1 Cavity 7
57M7398 Terminal conecTor eléTrico 14 Cavity 9, 10, 11, 12, 13, 15, 16, 25, 28, 29, 30, 31, 33, 39
57M8105 Terminal conecTor eléTrico 1 Cavity 2
57M7400 Vedação conector elétrico 2 Cavity 4, 8
57M7399 Terminal conecTor eléTrico 1 Cavity 7
57M8241 Terminal conecTor eléTrico 10 Cavity 9, 10, 11, 12, 13, 15, 16, 25, 33, 39
57M7402 Vedação cabo conect elétric 4 Cavity 28, 29, 30, 31
57M8107 Terminal conecTor eléTrico 1 Cavity 1
57M7401 Terminal conecTor eléTrico 3 Cavity 3, 5, 6
57M7403 Conect elétr tomada cavidad 20 Cavity 14, 17, 18, 19, 20, 21, 22, 23, 24, 26, 27, 32, 34, 35,
36, 37, 38, 40, 41, 42
18 57M7262 Alojam. conector elétrico 1 X411F , Capô Em Linha
57M7281 Disp fechamento conec elétr 1
57M10770 Terminal conecTor eléTrico 7 Cavity B, C, D, E, F, G, H
57M9215 Vedação conector elétrico 7 Cavity B, C, D, E, F, G, H
57M7259 Vedação conector elétrico 3 Cavity A, J, K
19 57M8071 Alojam. conector elétrico 1 X547F , Caixa Power Link Em Linha
57M8081 Terminal conecTor eléTrico 1
57M8079 Terminal conecTor eléTrico 4 Cavity 1, 2, 3, 10
57M7399 Terminal conecTor eléTrico 4 Cavity 1, 2, 3, 10
57M7401 Terminal conecTor eléTrico 6 Cavity 4, 5, 6, 7, 8, 9
20 57M7309 Alojam. conector elétrico 1 X130F, Embreagem do Compressor
57M7306 Disp fechamento conec elétr 1
57M7298 Terminal conecTor eléTrico 2 Cavity A, B
57M9219 Vedação conector elétrico 2 Cavity A, B
21 57M7348 Terminal conecTor eléTrico 1 G002-2, Alternador
22 57M7406 Alojam. conector elétrico 1 X070F , Sistema de Advertência do Purificador de Ar
57M7393 Terminal conecTor eléTrico 2 Cavity 1, 2
57M7400 Vedação conector elétrico 2 Cavity 1, 2
23 57M8481 Terminal conecTor eléTrico 1 X305F, Terra do Resfriador
24 57M7052 Terminal conecTor eléTrico 1 G002-1, Alternador
25 57M7175 Terminal conecTor eléTrico 1 XGND9, Terra do Motor
26 57M7054 Terminal conecTor eléTrico 1 M1-50, Motor de Partida
27 57M7984 Terminal conecTor eléTrico 1 X078F, Pressão do Óleo do Motor
57M8024 Terminal conecTor eléTrico 1 Cavity 1
28 57M7379 Alojam. conector elétrico 1 X076F, Sensor de Rotação do Motor
57M7829 Terminal conecTor eléTrico 2 Cavity A, B
29 57M7379 Alojam. conector elétrico 1 X077F, Sensor de Temperatura do Líquido de Arrefecimento
57M7829 Terminal conecTor eléTrico 2 Cavity A, B
Nº série
Item Nº peça Descrição Qtde trator Notas
1 19M7865 Parafuso 2 M8 X 16
2 37M7176 Parafuso 2 M6 X 16
3 L153842 Suporte 1
4 L157826 Suporte 1
5 L176388 Suporte 1
6 R49921 Braçadeira 2
1 AL224053 Chicote 1
2 L111827 Braçadeira 1
3 R44302 Cinta 2
4 L153768 Presilha 1
5 L169020 Presilha 1
6 R219535 Isolador 1 LGTH = 100 mm
7 L171035 Cinta 4
8 57M7343 Alojam. conector elétrico 1 LH, Farol Dianteiro
9 57M7343 Alojam. conector elétrico 1 RH, Farol Dianteiro
10 57M7984 Terminal conecTor eléTrico 1 LH, Buzina
11 57M7984 Terminal conecTor eléTrico 1 RH, Buzina
12 57M7265 Alojam. conector elétrico 1 Motor ao Capô
57M7281 Disp fechamento conec elétr 1
1 19M7317 Parafuso 1 M5 X 30
2 19M8263 Parafuso 8 M6 X 30
3 24M7244 Arruela 8 6.400 X 12 X 1.600 mm
4 37M7095 Parafuso 4
5 57M7120 Fusível 4
6 57M7121 Fusível 9
7 57M7146 Fusível 2
8 99M7065 Fusível 6
9 AL152098 Porta-diodos 1
10 AL161113 Capa 1
11 AL200633 Alicate 1
12 L154173 Capa 2
13 AL173227 Presilha 1
14 AL207376 Relé 1
15 AL77324 Relé 4
16 L111376 Suporte 1
17 L113094 Braçadeira 3
18 L154332 Braçadeira 2
19 L166759 Braçadeira 1
20 L170967 Perfil "u" 1
21 L175841 Perfil "u" 1
22 L175842 Perfil "u" 1
23 L32394 Tampa 2
24 L40924 Porca 3
25 L78028 Passa-fio 2
26 R44302 Cinta 4
27 L102203 Caixa de fusíveis 1
28 MN10769 Chicote 1
1 14M7273 Porca 2 M8
2 19M7317 Parafuso 1 M5 X 30
3 19M8263 Parafuso 8 M6 X 30
4 24M7055 Arruela 2 8.400 X 16 X 1.600 mm
5 24M7244 Arruela 8 6.400 X 12 X 1.600 mm
6 37M7095 Parafuso 4
7 AL226625 Chicote 1 SUB FOR AL208089, Suporte Dianteiro
8 L219547 Inserto 1
9 L219548 Inserto 1
10 AL161113 Capa 1 Caixa de Fusíveis
11 L154173 Capa 1 Console Direito
12 AL200633 Alicate 1
13 57M7120 Fusível 5 20 A
14 57M7121 Fusível 23 10 A
15 57M7146 Fusível 5 30 A
16 99M7065 Fusível 6 15 A
17 AL152098 Porta-diodos 1
18 AL77324 Relé 4
19 AL207376 Relé 1
20 L111376 Suporte 1 Tampa do Centro de Carga
21 L113094 Braçadeira 3
22 L154332 Braçadeira 2
23 L156796 Plugue 1
24 L166759 Braçadeira 1
25 L170967 Perfil "u" 1 Parede Corta-fogo
26 L175841 Perfil "u" 1 Inferior
27 L175842 Perfil "u" 1 Superior
28 L171496 Braçadeira 1
29 AL173227 Presilha 1
30 L32394 Tampa 2
31 L40924 Porca 3
32 H77698 Cinta 10
33 L78028 Passa-fio 2
34 AL76702 Relé 4
35 R44302 Cinta 1
36 RE49727 Buzina 1
37 AL223475 Chicote 1 Cabine
1 L113094 Braçadeira 3
2 19M8263 Parafuso 8 M6 X 30
3 24M7244 Arruela 8 6.400 X 12 X 1.600 mm
4 L154332 Braçadeira 2
5 L40924 Porca 3
6 L175841 Perfil "u" 1 Inferior
7 L175842 Perfil "u" 1 Superior
8 L41858 Cinta 10
9 L171496 Braçadeira 1
10 57M7120 Fusível 4 20 A
11 57M7121 Fusível 23 10 A
12 57M7146 Fusível 4 30 A
13 99M7065 Fusível 6 15 A
14 AL77324 Relé 5 40 A
15 AL152098 Porta-diodos 1
16 AL207376 Relé 1 70 A
17 L166759 Braçadeira 1
18 AL173227 Presilha 1
19 L222513 Etiqueta 1 Central de Carga I
20 L219548 Etiqueta 1 Central de Carga II
21 AL76702 Relé 5 10 A
22 L78028 Passa-fio 2
23 MN10428 Isolador 1 LGTH = 55 mm
24 L170967 Perfil "u" 1 Parede Corta-fogo
25 AL228281 Chicote 1 Cabine
26 L102203 Caixa de fusíveis 1
27 L102204 Capa 1
28 L102007 Passa-fio 2
29 L79880 Guia 2
30 AL226625 Chicote 1 Suporte Dianteiro
31 L79337 Passa-fio 1
32 L153804 Presilha 3
33 R44302 Cinta 1
34 R243674 Parafuso sextavado 1
35 AL161113 Capa 1 INCLUDES 57M7146, 99M7065, 57M7120 AND 57M7121
36 L154173 Capa 1
37 AL200633 Alicate 1
38 L111376 Suporte 1
39 57M7528 Acessório conexão elétrica 1 PORT-IV
40 57M7528 Acessório conexão elétrica 1 PORT-V
41 57M7528 Acessório conexão elétrica 1 PORT-I
42 57M7528 Acessório conexão elétrica 1 PORT-VI
43 57M7528 Acessório conexão elétrica 1 PORT-III
44 57M7528 Acessório conexão elétrica 1 PORT-II
1 37M7181 Parafuso 2
2 L151529 Porta-cabos 3
3 AL222518 Chicote 1
4 14M7416 Porca com flange 1 M8
5 57M7254 Alojam. conector elétrico 1 Traseira Esquerda do Teto
6 57M7254 Alojam. conector elétrico 1 Traseira Direita do Teto
7 57M8199 Alojam. conector elétrico 1 Cabine em Linha
8 57M7030 Terminal conecTor eléTrico 1 Luz Giratória Esquerda
9 57M7170 Acessório conexão elétrica 1 Antena
10 L102007 Passa-fio 1
11 57M7081 Terminal conecTor eléTrico 1 Aterramento do Teto
12 57M7254 Alojam. conector elétrico 1 Dianteira Direita Interno do Teto
13 57M7254 Alojam. conector elétrico 1 Dianteira Direita Intermediária do Teto
14 57M7256 Alojam. conector elétrico 1 Lanterna Direcional Dianteira Direita
15 57M8416 Alojam. conector elétrico 1 Palheta Limpa Para-brisas Dianteira
16 57M7031 Terminal conecTor eléTrico 1 Terra da Palheta Limpa Para-brisas Dianteira
17 57M7256 Alojam. conector elétrico 1 Lanterna Direcional Dianteira Esquerda
18 57M7254 Alojam. conector elétrico 1 Dianteira Esquerda Intermediária do Teto
19 57M7254 Alojam. conector elétrico 1 Dianteira Esquerda Interna do Teto
1 AL177795 Chicote 1
2 AL175708 Chicote 1
3 57M8017 Alojam. conector elétrico 1
4 57M8015 Conj mont Conector elétrico 1
5 RE207311 Unidade de controle eletrôn 2
6 57M8021 Conj mont Conector elétrico 2
7 RE255894 Apoio 1 ORDER RE558242, Conjunto de Montagem do Monitor
8 19M7784 Parafuso 2 M10 X 20
9 L101519 Presilha 2
10 57M8023 Alojam. conector elétrico 1
11 57M7265 Alojam. conector elétrico 1 Interface, Cabine
57M7281 Disp fechamento conec elétr 1
12 57M7256 Alojam. conector elétrico 1 Interface, Cabine
57M7289 Disp fechamento conec elétr 1
13 57M7261 Alojam. conector elétrico 1 Tomada ISO da Interface da Coluna C
57M7296 Acessório conexão elétrica 1
14 57M7265 Alojam. conector elétrico 1 Interface GSD4/RCD
57M7281 Disp fechamento conec elétr 1
15 57M7634 Conj mont Conector elétrico 1 Receptor GPS
57M7681 Terminal conecTor eléTrico 1
16 57M7262 Alojam. conector elétrico 1 Interface GS Teto
57M7281 Disp fechamento conec elétr 1
17 57M7260 Alojam. conector elétrico 1 Interface 60 A Dianteira
57M7291 Conj mont Conector elétrico 1
18 57M9231 Alojam. conector elétrico 1 Interface GSD4 RCD
19 PF80865 Chicote 1
20 PF80845 Chicote 1
21 PF80831 Chicote 1
22 AL210785 Chicote 1
23 RE12363 Conj mont Conector elétrico 1
24 57M7328 Alojam. conector elétrico 1
25 R78053 Conj mont Conector elétrico 1
26 57M7985 Conj mont Conector elétrico 1
27 57M7121 Fusível 2 10 A
28 57M7533 Alojam. conector elétrico 1
29 57M7628 Conj mont Conector elétrico 1
30 AE44392 Conj mont Conector elétrico 1
31 H118422 Terminal conecTor eléTrico 1
32 AE44932 Conj mont Conector elétrico 1
33 N209668 Botão 3
34 N209692 Arruela de pressão 2
35 R237730 Apoio 1
36 R244202 Apoio 1 Suporte do Monitor
37 R255897 Apoio 1 Display GreenStar
38 R255898 Cantoneira 1
39 T143534 Espaçador 1
40 03M7191 Parafuso 1 M10 X 25
41 03M7192 Parafuso 1 M10 X 30
42 03M7233 Parafuso 1 M10 X 70
43 57M7305 Alojam. conector elétrico 1 Tomada de Alimentação
44 57M7280 Alojam. conector elétrico 1
45 AZ50830 Conj mont Conector elétrico 1 Interface
46 AZ50829 Alojam. conector elétrico 1 Interface
47 57M7262 Alojam. conector elétrico 1 Interface
48 57M7528 Acessório conexão elétrica 1
49 AL225413 Alojam. conector elétrico 1 INCLUDES 57M7633 AND (12) R78069
57M7633 Conj mont Conector elétrico 1
R78069 Conect elétr tomada cavidad 12
50 L208997 Braçadeira 2
51 R538574 Apoio 1 Suporte do Monitor
52 RE558242 Apoio 1 Conjunto de Montagem do Monitor
1 AL208470 Chicote 1
2 L153768 Presilha 4
3 L115277 Presilha 4
4 57M7255 Alojam. conector elétrico 1 Indicador de Combustível
5 57M8902 Presilha 1
6 R44302 Cinta 6
7 R127657 Braçadeira 1
8 19M7784 Parafuso 1 M10 X 20
9 L167244 Presilha 1
10 57M8195 Alojam. conector elétrico 1 Frente da Cabine/Transmissão
11 R78052 Conj mont Conector elétrico 1 Sensor de Efeito Hall do Velocímetro
12 R78053 Conj mont Conector elétrico 1 Sensor de Efeito Hall do Velocímetro
13 57M7379 Alojam. conector elétrico 1 Solenoide da Tração Dianteira
14 57M7379 Alojam. conector elétrico 1 Sensor de Alta Temperatura
15 R78053 Conj mont Conector elétrico 1 Pressostato da Embreagem de Marcha à Ré
16 R78053 Conj mont Conector elétrico 1 Pressostato da Embreagem de Avanço
17 57M7365 Alojam. conector elétrico 1 Sensor de Pressão do Óleo
18 57M7256 Alojam. conector elétrico 1 Filtro de Óleo do Sensor
19 57M7328 Alojam. conector elétrico 1 Interruptor de Segurança da Partida
20 57M7213 Acessório conexão elétrica 1 Interruptor de Temperatura Alta
1 AL180297 Chicote 1
2 L115277 Presilha 6
3 R232182 Presilha 1
4 57M8195 Alojam. conector elétrico 1 Cab Transmission Front
5 L153768 Presilha 1
6 57M7255 Alojam. conector elétrico 1
7 57M7328 Alojam. conector elétrico 1 Start Safety Switch
8 57M7365 Alojam. conector elétrico 1 Sensor Oil Pressure
9 57M7256 Alojam. conector elétrico 1 Sensor Oil Filter
10 57M7210 Acessório conexão elétrica 1 Low Temperature Switch
11 57M7213 Acessório conexão elétrica 1 High Temperature Switch
12 57M7379 Alojam. conector elétrico 1 Front Wheel Drive Solenoid
13 R44302 Cinta 1
14 R213663 Braçadeira 1
1 L153768 Presilha 1
2 R232182 Presilha 1
3 R127657 Braçadeira 1
4 L167244 Presilha 1
5 R44302 Cinta 7
6 57M8902 Presilha 1
7 L115277 Presilha 3
8 L171035 Cinta 1
9 19M7784 Parafuso 1 M10 X 20
10 AL228273 Chicote 1
11 57M7210 Acessório conexão elétrica 1 X081F, Interruptor de Temperatura Baixa
57M9621 Terminal conecTor eléTrico 1 Cavity 1
12 57M7213 Acessório conexão elétrica 1 X082F, Interruptor de Temperatura Alta
57M7216 Terminal conecTor eléTrico 1 Cavity 1
13 57M7255 Alojam. conector elétrico 1 X086F, Sensor do Indicador de Combustível
57M10770 Terminal conecTor eléTrico 2 Cavity A, C
57M9215 Vedação conector elétrico 2 Cavity A, C
57M7259 Vedação conector elétrico 1 Cavity B
14 57M7256 Alojam. conector elétrico 1 X080M, Filtro de Óleo do Sensor
57M7252 Terminal conecTor eléTrico 2 Cavity A, B
57M9215 Vedação conector elétrico 2 Cavity A, B
15 57M7328 Alojam. conector elétrico 1 X093F, Interruptor de Segurança da Partida
R104846 Terminal conecTor eléTrico 2 Cavity A, B
57M9215 Vedação conector elétrico 2 Cavity A, B
16 57M7365 Alojam. conector elétrico 1
17 57M7379 Alojam. conector elétrico 1 X091F, Solenoide da Tração Dianteira
57M7829 Terminal conecTor eléTrico 2 Cavity A, B
18 57M8195 Alojam. conector elétrico 1 X431F, Plataforma em Linha
57M14000 Terminal conecTor eléTrico 1 Cavity 1
57M8425 Terminal conecTor eléTrico 9 Cavity 13, 14, 15, 19, 22, 24, 39, 40, 41
57M8106 Terminal conecTor eléTrico 1 Cavity 1
57M8241 Terminal conecTor eléTrico 7 Cavity 13, 14, 15, 22, 39, 40, 41
57M7402 Vedação cabo conect elétric 2 19, 24
19 R78053 Conj mont Conector elétrico 1 X033F, Pressostato
57M9545 Terminal conecTor eléTrico 2 Cavity A, B
57M9549 Vedação conector elétrico 2 Cavity A, B
1 AL208470 Chicote 1
2 L153768 Presilha 1
3 L115277 Presilha 4
4 57M7255 Alojam. conector elétrico 1 Indicador de Combustível
5 57M8902 Presilha 1
6 R44302 Cinta 6
7 R127657 Braçadeira 1
8 19M7784 Parafuso 1 M10 X 20
9 L167244 Presilha 1
10 57M8195 Alojam. conector elétrico 1 Frente da Cabine/Transmissão
11 R78052 Conj mont Conector elétrico 1 Sensor de Efeito Hall do Velocímetro
12 R78053 Conj mont Conector elétrico 1 Sensor de Efeito Hall do Velocímetro
13 57M7379 Alojam. conector elétrico 1 Solenoide da Tração Dianteira
14 57M7379 Alojam. conector elétrico 1 Sensor de Alta Temperatura
15 R78053 Conj mont Conector elétrico 1 Pressostato da Embreagem de Marcha à Ré
16 R78053 Conj mont Conector elétrico 1 Pressostato da Embreagem de Avanço
17 57M7365 Alojam. conector elétrico 1 Sensor de Pressão do Óleo
18 57M7256 Alojam. conector elétrico 1 Filtro de Óleo do Sensor
19 57M7328 Alojam. conector elétrico 1 Interruptor de Segurança da Partida
20 57M7213 Acessório conexão elétrica 1 Interruptor de Temperatura Alta
1 R213663 Braçadeira 1
2 R44302 Cinta 1
3 AL180297 Chicote 1
4 L115277 Presilha 6
5 57M7365 Conj mont Conector elétrico 1 Sensor de Pressão do Óleo
6 57M7256 Alojam. conector elétrico 1 Filtro de Óleo do Sensor
7 57M7255 Alojam. conector elétrico 1 Indicador de Combustível
8 57M7379 Alojam. conector elétrico 1 Solenoide da Tração Dianteira
9 57M8195 Alojam. conector elétrico 1 Frente da Cabine/Transmissão
10 57M7328 Alojam. conector elétrico 1 Interruptor de Segurança da Partida
11 57M7210 Acessório conexão elétrica 1 Interruptor de Temperatura Baixa
12 57M7213 Acessório conexão elétrica 1 Interruptor de Temperatura Alta
13 R232182 Presilha 1
14 AH89486 Presilha 1
1 AL208072 Chicote 1
2 L167244 Presilha 1
3 R232182 Presilha 1
4 AH89557 Presilha 1
5 19M7162 Parafuso sextavado 1 M8 X 16
6 R44302 Cinta 1
7 57M8197 Alojam. conector elétrico 1 Interface, Cabine
8 57M7697 Conj mont Conector elétrico 1 Tomada Traseira de 7 Pinos de Interface
9 57M7379 Alojam. conector elétrico 1 Solenoide do Bloqueio do Diferencial
10 57M7379 Alojam. conector elétrico 1 Solenoide Proporcional da PTO Dianteira
11 57M7379 Alojam. conector elétrico 1 Sensor de Rotação da TDP Traseira
1 AL204912 Chicote 1
2 R254180 Blindagem 1
3 19M7297 Parafuso sextavado 2 M8 X 12
4 L102323 Braçadeira 1
5 L167244 Presilha 1
6 L170508 Braçadeira 2
7 R232182 Presilha 1
8 AH89557 Presilha 1
9 19M7162 Parafuso sextavado 1 M8 X 16
10 RE12364 Conj mont Conector elétrico 1 Barra de Flexão
11 57M7697 Conj mont Conector elétrico 1 Tomada Traseira de 7 Pinos de Interface
57M7699 Terminal conecTor eléTrico 1
12 57M7255 Alojam. conector elétrico 1 Posição do Eixo Oscilante
57M7317 Acessório conexão elétrica 1
13 57M8197 Alojam. conector elétrico 1 Interface, Cabine
14 57M7364 Alojam. conector elétrico 1 Motor de Passos
15 57M7379 Alojam. conector elétrico 1 Solenoide do Bloqueio do Diferencial
16 57M7379 Alojam. conector elétrico 1 Solenoide da PTO Traseira
17 57M7379 Alojam. conector elétrico 1 Sensor de Rotação da TDP Traseira
1 AL157325 Chicote 1
2 L111706 Adaptador 1 Microinterruptor
3 24M7117 Arruela 2 4.300 X 9 X 0.800 mm
4 14M7139 Porca 2 M4
5 L110765 Braçadeira 2
6 57M7254 Alojam. conector elétrico 1
7 AL77033 Interruptor 1
1 AL222390 Chicote 1
2 57M10613 Alojam. conector elétrico 1 Controlador da TECU
3 57M10615 Alojam. conector elétrico 1 Controlador da TECU
4 57M7254 Alojam. conector elétrico 1 Teto em Linha GreenStar™
5 57M7255 Alojam. conector elétrico 1 Interruptor de Retomada
6 57M7256 Alojam. conector elétrico 1 Interruptor de Estacionamento
7 57M7262 Alojam. conector elétrico 1 Teto em Linha GreenStar™
8 57M7264 Alojam. conector elétrico 1 Cabine em Linha
9 57M7265 Alojam. conector elétrico 1 Cabine em Linha
10 57M7985 Conj mont Conector elétrico 1 Cabine em Linha
11 L171496 Braçadeira 1
12 R44302 Cinta 1
13 RE49727 Buzina 1
14 R104846 Terminal conecTor eléTrico 1
15 57M7256 Alojam. conector elétrico 1 Alarme Sonoro
16 57M7262 Alojam. conector elétrico 1 Tomada de Alimentação em Linha
1 N209668 Botão 3
2 N209692 Arruela de pressão 2
3 R237730 Apoio 1
4 R244202 Apoio 1
5 R255897 Apoio 1
6 R255898 Cantoneira 1
7 T143534 Espaçador 1
8 03M7191 Parafuso 1 M10 X 25
9 03M7192 Parafuso 1 M10 X 30
10 03M7233 Parafuso 1 M10 X 70
11 19M7784 Parafuso 2 M10 X 20
12 RE255894 Apoio 1
1 AL164627 Chicote 1
2 RE164448 Relé de paRtida 1
3 24M7054 Arruela 2 6.400 X 12 X 1.600 mm
4 19M7560 Parafuso sextavado 1 M6 X 16
5 12M7122 Arruela de pressão 2 8.400 mm
6 14H785 Porca 2 5/16"
7 12H295 Arruela de pressão 2 0.190"
8 14H631 Porca 2 0.190"
9 L110306 Proteção 1
10 L80303 Arruela 1
11 19M7077 Parafuso sextavado 1 M6 X 20
12 14M7165 Porca de segurança 2 M6
13 57M8068 Alojam. conector elétrico 1 Motor à Articulação do Motor
14 14M7273 Porca 2 M8
15 19M7865 Parafuso 1 M8 X 16
16 H75541 Braçadeira 2
17 57M7348 Terminal conecTor eléTrico 2 Relé do Motor de Partida
18 57M7053 Terminal conecTor eléTrico 2 Relé do Motor de Partida
19 19M7866 Parafuso 1 M8 X 20
1 L171804 Tampa 2
2 AL173621 Orifício 2
3 L172009 Parafuso 16
4 AL181665 Kit do filtro 4
5 AL181666 Estrutura 1
6 L170785 Estrutura 1
7 37M7240 Parafuso 16
8 AL178138 RefletoR 2
9 AT130104 Lâmpada 2 12V, 55W
10 Z75588 Lâmpada 2 12 V
11 AL181531 Farol dianteiro 1
1 L153587 Arruela 9
2 57M7256 Alojam. conector elétrico 10
3 19M7269 Parafuso sextavado 10 M8 X 50
4 RE219708 Farol de serviço 10
5 12M7142 Arruela 10 10.500 X 21 X 1 mm
6 CQ51923 Apoio 4
7 14M7166 Porca de segurança 10 M8
8 24M7298 Arruela 1 8.400 X 25 X 2 mm
9 R269748 Apoio 6
10 L171231 Parafuso 10
11 57M7289 Disp fechamento conec elétr 10
12 24M7055 Arruela 10 8.400 X 16 X 1.600 mm
13 AT130104 Lâmpada 10
1 03M7309 Parafuso 4 M8 X 25
2 14M7424 Porca com flange 4 M8
3 14M7439 Porca com flange 2 M6
4 L151020 Parafuso 2
5 19M8831 Parafuso 4 M5 X 16
6 57M7256 Alojam. conector elétrico 3
7 57M7289 Disp fechamento conec elétr 2
8 A21710 Arruela 2
9 AL161607 Farol 2 INCLUDES 57M7013
10 57M7013 Lâmpada 2
11 AL219531 Chicote 1
12 L101519 Presilha 3
13 57M7254 Alojam. conector elétrico 2
14 R44302 Cinta 8
15 R553022 RefletoR 2
16 57M7594 Terminal conecTor eléTrico 2 SUB FOR 57M7595
1 03M7185 Parafuso 4 M8 X 25
2 14M7424 Porca com flange 4 M8
3 14M7439 Porca com flange 2 M6
4 L151020 Parafuso 2
5 19M8831 Parafuso 4 M5 X 16
6 57M7256 Alojam. conector elétrico 3
7 57M7289 Disp fechamento conec elétr 2
8 A21710 Arruela 2
9 AL161607 Farol 2
10 57M7013 Lâmpada 2 12 V
11 AL219531 Chicote 1 Placa
12 L101519 Presilha 3
13 R44302 Cinta 8
14 R553022 RefletoR 2 Vermelho e Branco
15 L220997 Apoio 1
16 H141394 Presilha 1
17 57M7254 Alojam. conector elétrico 2
18 57M7565 Terminal conecTor eléTrico 2
1 L157295 Plugue 1
1 L114509 Plugue 1
2 AL163958 Chicote 1 Ligação
3 AL76702 Relé 1 10.2 A
4 57M7121 Fusível 1 10 A
1 AL203461 Controle 1
2 AL110894 Apoio 1
3 AL169899 Pedal 1
4 L41178 Bucha 2
5 L110617 Pino fixador 1
6 14M7274 Porca 1 M10
7 19M8533 Parafuso 1 M10 X 25
8 L100285 Parafuso 3
1 L171030 Passa-fio 1
1 AL110543 Suporte 1
2 19M7865 Parafuso 3 M8 X 16
1 AL151282 Alavanca 1
2 19M7378 Parafuso sextavado 1 M8 X 45
3 24M7055 Arruela 1 8.400 X 16 X 1.600 mm
4 R31271 Mola de compressão 1
5 R50227 RetentoR Redondo 1
6 L58671 Arruela 2
7 L110422 Placa 1
8 14M7151 Porca 2 M8
9 L157775 Suporte 1
10 AL113843 SenSor 1
11 21M7271 Parafuso 2 M5 X 16
12 14M7265 Porca de segurança 2 M5
13 24H1302 Arruela 1 13/32" X 11/16" X 0.035"
14 L112880 Alavanca 1
15 L114511 Porca de Pressão 1
16 19M7865 Parafuso 2 M8 X 16
17 14M7416 Porca com flange 2 M8
18 AL151283 Haste de ligação 1
19 55M7012 Pino esférico 1
20 14M7165 Porca de segurança 1 M6
21 L113076 Manete 1
22 AL113868 SenSor 1
23 R98502 Anel 1
24 21M7216 Parafuso 2 M4 X 20
25 24M7117 Arruela 2 4.300 X 9 X 0.800 mm
26 L110245 Vedação 1
27 AL116887 Suporte 1
1 L113076 Manete 1
2 19M7378 Parafuso sextavado 1 M8 X 45
3 24M7055 Arruela 1 8.400 X 16 X 1.600 mm
4 R31271 Mola de compressão 1
5 R50227 RetentoR Redondo 1
6 AL151282 Alavanca 1 Acelerador Manual
7 L58671 Arruela 2
8 40M7040 Anel de pressão 1
9 14M7265 Porca de segurança 1 M5
10 AL119851 Alavanca 1 Cabo de Empurrar/Puxar
11 55M7003 Pino esférico 1
12 AL231768 Cabo de puxar e empurrar 1 LGTH = 1412 mm, SUB FOR AL200540, Acelerador Manual
13 L110422 Placa 1
14 14M7151 Porca 2 M8
15 CQ02164 Passa-fio 1
16 L80051 Forquilha 1
L80052 Forquilha 1
17 14M7272 Porca 2 M6
18 L217783 Anel de pressão 1
19 45M7080 Pino de trava 1
20 L111178 Alavanca 1
21 L116576 Bucha 1
22 L219493 Anel de pressão 1 SUB FOR L79076
1 AL227307 TiranTe 1
2 14M7272 Porca 3 M6
3 56M7009 Soquete p/ junta eSférica 1
4 24M7088 Arruela 4 6.600 X 12 X 1.600 mm
5 T22242 Rótula 1
6 11M7009 Contra-pino 1 2 X 16 mm
1 19M9036 Parafuso 3 M4 X 10
2 99M7105 Plugue 1
3 AL172025 Carcaça 1 Pedal
4 AL208900 Capa 1 Conjunto
5 L78701 Mola 1
6 L113020 Pedal 1
7 L113021 Pino 1
8 L208734 Capa 1
9 L212828 Carcaça 1 Inferior
10 L212830 Parafuso 3
11 L175903 Parafuso 3 M6 X 20
12 L150079 Pára-choque 1
13 L150338 Mola de torção 1
14 L150340 Carcaça 1 Superior
15 L150363 Bucha 2
16 L151395 Luva 1
17 L153015 Pino 1
18 L157738 Eixo 1 Pedal do Acelerador
19 L168521 Quadrante 1
20 R26871 Anel de pressão 1
21 14M7372 Porca 2 M4
22 21M7474 Parafuso 1 M4 X 32
23 21M7477 Parafuso 1 M4 X 40
24 AL175213 SenSor 1 Sensor de Posição Rotativo
25 L150718 Mola de torção 1
26 L172564 EngrEnagem 1 Z = 41
1 L113020 Pedal 1
2 L113021 Bucha 1
3 L78701 Mola 1
4 37M7361 Parafuso 3 M6 X 16
5 L150340 Carcaça 1
6 L150079 Pára-choque 1
7 L151157 Alavanca 2 Eixo do Acelerador
8 14M7165 Porca de segurança 3 M6
9 34H394 Pino elástico 4 3/16" X 15/16"
10 55M7012 Pino esférico 3
11 L150034 Pino 1
12 56M7006 Soquete p/ junta eSférica 2
13 56M7007 RetentoR aRtic. esféRica 2
14 L150454 TiranTe 1
15 L150527 Alavanca 1 Eixo do Pedal de Controle de Velocidade
16 L150526 Mola de torção 1
17 AL208355 Alavanca 1
18 L150363 Bucha 6
19 L200638 Eixo 1
20 AL227321 Alavanca 1
21 R26871 Anel de pressão 5
1 AL203449 TiranTe 1
2 T22242 Rótula 1
3 11M7009 Contra-pino 1 2 X 16 mm
4 14M7272 Porca 3 M6
5 56M7006 Soquete p/ junta eSférica 1
6 24M7088 Arruela 4 6.600 X 12 X 1.600 mm
1 T12083 Plugue 1
2 R120090 Capa 1
3 44M7119 Pino de centragem 1
4 44M7070 Pino de centragem 2
5 RE584356 Eixo 1 SUB FOR RE55561
6 R459R Anel o 2
7 R560291 Braço 2 SUB FOR R125392
8 34M7329 Pino elástico 2 8 X 35 mm, USE WITH R560291
9 RE584357 Eixo 1 SUB FOR RE55562
10 JD8856 Rolamento de agulhas 1
11 JD9812 Pista de rolamento axial 2
12 B2762R Anel o 1
13 R173276 Came 1
14 R167548 Anel vedação em "v' 1
15 R167549 Braço 1
16 R270941 Junta 1
17 R153676 Parafuso 9
18 R119832 Pino elástico 1 USE WITH R167549
1 R113464 Parafuso 2
2 19M7785 Parafuso 2 M10 X 25
3 19M7812 Parafuso 4 M10 X 100
4 19M7835 Parafuso 2 M10 X 35
5 19M8162 Parafuso 6 M10 X 40
6 51M7041 Anel o 2 11.300 X 2.200 mm
7 AL78652 Conexão em ângulo 1
8 L111827 Braçadeira 1
9 R254177 Mangueira 1 LGTH = 1150 mm, Entrada da Bomba de Ar
10 R544199 Junta 1
11 L41526 Anel o 1
12 AL81358 Interruptor 1 Interruptor de Temperatura
13 RE584304 Adaptador 1
14 AL176308 Interrup. de pressão 1 Alarme de Ré
15 R112945 Conexão em ângulo 1
16 R113419 Adaptador 1
17 51M7043 Anel o 1 15.300 X 2.200 mm
1 RE54611 TiranTe 1
2 R115957 Mola de compressão 1
3 R136015 Presilha 1
4 R136003 Arruela 2
5 14H649 Porca 1 1/4"
6 14H980 Porca 1 1/4"
7 11M7076 Contra-pino 1 1.600 X 12 mm
8 40M7042 Anel de pressão 1
9 L111452 Bucha 1
10 19M7724 Parafuso sextavado 1 M10 X 45
11 AL211447 Braço 1
12 24M7178 Arruela 2 10.500 X 30 X 2.500 mm
1 L100245 RetentoR 1 OD = 56 mm
2 L100246 Bucha 1
3 19M8552 Parafuso 4 M12 X 25
4 AL175563 Eixo cardã 1
5 L171838 Flange 1
6 L114614 Forquilha c/eixo 1
7 30M7018 Plugue 1 46 mm
8 58M5574 Conexão de lubrificação 1
9 AL37069 Cruzeta com rolamento 2
10 L173936 Anel de pressão 8
11 58M5579 Conexão de lubrificação 2
1 L100245 RetentoR 1
2 L100246 Bucha 1
3 L171873 Parafuso sextavado 4
4 AL225809 Eixo cardã 1
5 L202511 Flange 1
6 L114614 Forquilha c/eixo 1
7 30M7018 Plugue 1 46 mm
8 58M5574 Conexão de lubrificação 1
9 AL37069 Cruzeta com rolamento 2
10 L173936 Anel de pressão 8
11 58M5579 Conexão de lubrificação 2
1 L203752 Tambor 1
2 R107621 Bucha 2
3 L216125 Impulsor 1 SUB FOR R154996
4 R79018 Mola de compressão 1
5 L112884 Cone de válvula 3
6 L172658 Tampão 3
7 R107620 Arruela de encosto 1
8 R154998 Arruela de encosto 1
9 R154999 Luva estriada 1
10 RE326611 Disco de embreagem 8
11 L115178 Anel o 1
12 L112776 Bucha 1
13 L112786 Arrela de disco 1
14 L112787 Anel 1
15 L158906 Anel de pressão 1
16 R155002 Pistão 1
17 R271542 Disco 9
1 R156484 Carcaça 2
2 R54380 Pino de centragem AR
3 L217613 Conexão de lubrificação 2 SUB FOR 15H681 AND JD7781
4 RE14243 Vedação 2
5 JD8248 Capa de rolamento 2
6 JD8254 Capa de rolamento 2
7 R70206 Anel de desgaste 2
8 R63106 Espaçador 2
9 RE238666 Vedação 2
10 R305693 Eixo traseiro 2 LGTH = 894 mm
R305692 Eixo 2 LGTH = 1079 mm
11 JD10127 Cone de rolamento 2
12 JD8951 Cone de rolamento 2
1 L156614 Barra 5
2 R162903 Parafuso sextavado 19
1 R83474 Anel 1
2 JD9043 Cone de rolamento 1
3 RE32442 Vedação 1
4 R100461 Forquilha 1
5 U12037 Anel o 1
6 R105412 Espaçador 1
7 R82984 Placa de segurança 1
8 14M7425 Porca 1 M27
9 R98012 Tampão 2
10 P47889 Anel o 1
1 R129583 Carcaça 1
2 JD8259 Capa de rolamento 1
3 R93623 Arruela de encosto 2 TK = 2.59 mm
4 R63477 Coroa 1 Z = 24
5 R59460 Arruela de encosto 3 TK = 1.65 mm
6 R68167 Arruela 3
7 R134726 Pinhão 3
8 R68171 Agulha de rolamento 69
9 R129557 Cubo 1
10 R134415 Eixo 3
11 R134414 Parafuso 3
12 R66715 Coroa 1 Z = 24
13 RE294023 Disco 3
14 R34857 Plato da embreagem 3
15 R95116 Pistão 1
16 R290636 Capa 1
17 JD8290 Capa de rolamento 1
18 M123520 Arruela 12
19 R552931 Paraf. auto-frenante 12
20 R93885 Mancal 1
21 JD8191 Cone de rolamento 1
22 R93890 Mancal 1
23 JD8954 Cone de rolamento 1
24 R39322 Anel 2
25 R46323 Calço 4 TK = 0.03 mm
26 R46324 Calço 2 TK = 0.05 mm
27 R46325 Calço 8 TK = 0.10 mm
28 R251072 Parafuso 12
1 RE199238 Coroa 1
2 RE286934 Sincronizador 1
3 R110485 Cone de válvula 3
4 R110487 Mola de compressão 3
5 R113616 Anel 2
6 R113617 Pino 3
7 RE49486 Rolamento de Rolos cônicos 1
8 R115217 Cone de rolamento 1
9 R115998 Calço 3 TK = 0.08 mm
10 R115999 Calço 2 TK = 0.13 mm
11 R116000 Calço 8 TK = 0.254 mm
12 R119982 EngrEnagem 1 Z = 36
13 R122521 EngrEnagem 1 Z = 25
14 R153139 Luva 1
15 R158542 EngrEnagem 1 Z = 55
16 R161306 Cone de rolamento 1
17 R202389 Espaçador 1
18 R202394 Espaçador 1
19 R328363 EngrEnagem 1 Z = 68
20 R35365 Calço 4 TK = 0.076 mm
21 R35366 Calço 3 TK = 0.127 mm
22 R35367 Calço 5 TK = 0.254 mm
23 R51200 Porca de segurança 1
24 R93255 EngrEnagem helicoidal 1 Z = 24
25 R555815 Capa de rolamento 1
1 RE252823 Tubulação 1
2 R256902 Adaptador 1
3 RE306793 Tubo de óleo 1 Charge Pump Suction
4 R202936 Anel o 1
5 T106596 Parafuso 1
6 RE233542 Tubulação de óleo 1 Linha de Sucção
7 A4540R Anel o 1
8 T100529 Parafuso 2
9 R517485 Pino 1
10 14M7298 Porca com flange 1 M8
11 R234985 Conexão 1
12 19M7866 Parafuso 2 M8 X 20
13 R26282 Anel o 1
14 R256901 Peneira 1
15 AR26746 Conexão em ângulo 1
16 R26287 Anel o 1
17 RE33134 Tubulação de óleo 1
Nº série
Item Nº peça Descrição Qtde trator Notas
1 L173283 Eixo 1
2 R232481 Anel de pressão 1
1 R93502 Eixo 1
2 R69721 Anel de pressão 1
Nº série
Item Nº peça Descrição Qtde trator Notas
1 AL206419 Blindagem 1
2 19M7784 Parafuso 2 M10 X 20
3 L206379 Blindagem 1
4 19M7864 Parafuso 2 M8 X 12
Nº série
Item Nº peça Descrição Qtde trator Notas
Nº série
Item Nº peça Descrição Qtde trator Notas
Nº série
Item Nº peça Descrição Qtde trator Notas
1 R176471 Espaçador 1
2 R122139 Coroa 1 Z = 94
3 R95378 Plato da embreagem 4
4 RE321696 Disco de freio 5 SUB FOR RE48092
5 R235713 Mola de compressão 8
6 R95422 Disco 1 TK = 6 mm
R243074 Placa 1 TK = 7 mm
7 R341959 Junta 1 SUB FOR R281577
8 R244137 Carcaça 1 NSEP, ORDER RE555960
RE555960 Carcaça 1
9 R124438 Bucha 1
10 L111964 Pino de centragem 4
11 R105391 Pistão 1
12 19M8967 Parafuso 6 M10 X 75
13 RE39262 Vedação 1
14 19M7786 Parafuso 2 M10 X 30
15 15H558 Tampão 1 1/8"
16 RE46684 Tampão 1
17 R107768 Tampão de dreno 1
18 51M7041 Anel o 1 11.300 X 2.200 mm
Nº série
Item Nº peça Descrição Qtde trator Notas
1 R104738 Bucha 1
2 R120842 Junta de vedação 1
3 R120843 Vedação 1
4 RE56036 Pistão 1
5 R556401 Parafuso sextavado 6
6 400R Esfera 2
7 R553526 Arruela 2 SUB FOR R87395
8 R220471 Plato da embreagem 1
9 R95835 Arruela de encosto 1
10 R101187 EngrEnagem sol 1 Z = 54
11 RE326609 Disco de embreagem 4 SUB FOR RE239058
12 R216294 Plato da embreagem 3
13 R101170 Arruela 1
14 R219974 Pino 6
15 R125065 Mola 6
16 R209936 Capa 1
17 R38295 Agulha de rolamento 2
18 R105040 Arruela de encosto 1
19 RE220766 Tambor 1 Z = 38 / 87
20 R120477 Pistão 1
Nº série
Item Nº peça Descrição Qtde trator Notas
Nº série
Item Nº peça Descrição Qtde trator Notas
1 RE201075 Eixo 1
2 R112955 Anel 1
3 R112857 Anel o 1
4 R92241 Bucha 1
5 R95424 Vedação 1
6 R104741 Eixo 1 LGTH = 460 mm
7 R93278 Luva estriada 1
8 40M1854 Anel de pressão 1
Nº série
Item Nº peça Descrição Qtde trator Notas
1 RE228608 EngrEnagem 1
2 R95895 Arruela de encosto 1
3 RE228607 EngrEnagem 1
4 R219255 Bucha 1
5 R95835 Arruela de encosto 1
6 RE245565 EngrEnagem 1
7 R214122 Arruela 1
Nº série
Item Nº peça Descrição Qtde trator Notas
Nº série
Item Nº peça Descrição Qtde trator Notas
1 RE222632 Eixo 1
2 R214121 Bucha 1
3 R109001 Carcaça 1 19 Marchas
4 R30587 Pino de centragem 2
5 JD10269 Rolamento cilíndRico 1
6 RE47291 Kit do reparo de bomba 1 Conjunto
7 R79639 Esfera 1
8 40M7256 Anel de pressão 1
9 R108926 EngrEnagem 1 TK = 19.01 mm
10 R108928 EngrEnagem 1 TK = 19.01 mm
11 T27432 Anel de pressão 1
12 R106825 Parafuso 6
13 L224170 Rolamento de esfeRas 1 SUB FOR R115119
14 ........ Pino 1 LGTH = 47 mm, ORDER RE47291
15 ........ Pistão 1 ORDER RE47291
16 ........ RetentoR 1 ORDER RE47291
17 ........ Mola 1 ORDER RE47291
18 ........ RetentoR 1 ORDER RE47291
19 R40712 Anel de pressão 1
1 L154133 Braço 1
2 R95063 Pino fixador 1
3 AR103873 Vedação 1
4 R115141 Parafuso 8
5 R95066 VálVula 1
6 R107252 Pino elástico 1
7 R104814 Mola 1
8 R116473 Disco 1
9 R104815 Mola de compressão 1
10 R95072 Ligação 1
11 34M7272 Pino elástico 2 5 X 30 mm
12 R58941 Pino fixador 1
13 R213853 Limitador 1
14 51M7045 Anel o 2 19.300 X 2.200 mm
15 L78975 Tampão 1
16 R241994 VálVula de carretel 2
17 R276022 Mola de compressão 2
18 R273498 VálVula de carretel 1
19 51M7043 Anel o 4 15.300 X 2.200 mm
20 RE46685 Tampão 4
21 R120947 VálVula 1
22 R95059 Mola 1
23 R86638 Calço 2
24 R38295 Agulha de rolamento 1
25 R107770 Tampão 4
26 L221363 VálVula de carretel 1 SUB FOR R252208
27 R299263 Mola de compressão 1
28 R299262 Mola de compressão 1
29 R299264 Pino 1
30 R299265 Pistão 1
31 P48347 Anel o 1
32 R559032 Vedação 1 SUB FOR R112976
33 R341955 Junta 1
34 R171412 Capa 1
35 19M7775 Parafuso 3 M6 X 16
36 R54174 Mola 1
37 R176198 VálVula 1
38 51M7041 Anel o 4 11.300 X 2.200 mm
39 AL80099 Tomada engaTe rápido 1
40 R77175 Capa 1
41 L153819 Suporte 1
42 24M7028 Arruela 2 10.500 X 20 X 2 mm
43 19M7958 Parafuso 1 M10 X 150
44 R104714 Parafuso 1 M10 X 185
45 R321236 Junta 1
46 R331119 Capa 1
47 R112063 Parafuso 5
48 RE46684 Tampão 4
49 R121609 Guia 1
50 R273530 Mola de compressão 2
51 R109666 Braço 1
52 R107768 Tampão de dreno 4
53 16M7111 Rebite 2 3.200 mm
54 RE39354 Vedação 1
55 RE180029 Tampão 1 SUB FOR R171411
Nº série
Item Nº peça Descrição Qtde trator Notas
1 R153675 Parafuso 3 M6 X 16
2 34M7126 Pino elástico 2 5 X 12 mm
3 R213485 Junta 1
4 R213348 Placa 1
5 R213484 Junta 1
6 R194487 Carcaça 1
7 R248215 Carretel 3
8 R194659 Mola de compressão 3
9 R194658 Mola de compressão 3
10 51M7043 Anel o 3 15.300 X 2.200 mm
11 RE46685 Tampão 3
12 R541501 Carretel 1 SUB FOR R192305
13 R186727 Parafuso 11 M6 X 45
14 R42849 Esfera 1
15 R197564 Mola de compressão 1
16 R184116 Tampão 1
17 51M7042 Anel o 1 13.300 X 2.200 mm
18 R202861 Tampão 1
1 R202861 Tampão 1
2 51M7042 Anel o 1 13.300 X 2.200 mm
3 L174436 Presilha 1
4 R184116 Tampão 3
5 19M7834 Parafuso 11 M6 X 45
6 R541501 Carretel 1
7 R194658 Mola de compressão 3
8 R194659 Mola de compressão 3
9 R197564 Mola de compressão 1
10 L221362 Placa 1 SUB FOR R213348
11 R248215 Carretel 3
12 R331725 Carcaça 1
13 R341953 Junta 1
14 R341954 Junta 1
15 R42849 Esfera 1
16 19M7775 Parafuso 4 M6 X 16
17 34M7126 Pino elástico 2 5 X 12 mm, SUB FOR 34M5028
18 51M7043 Anel o 3 15.300 X 2.200 mm
19 AL218516 Cabo de puxar e empurrar 1 LGTH = 1400 mm
20 L78620 Anel o 2
21 L80052 Forquilha 1
22 14M7272 Porca 1 M6
Nº série
Item Nº peça Descrição Qtde trator Notas
Nº série
Item Nº peça Descrição Qtde trator Notas
1 R121580 Tampão 2
2 44M7070 Pino de centragem 2
3 R247895 Parafuso allen 6
4 R251675 Luva 1 ORDER R551838, (2) R219819
R551838 Luva 1
5 R251678 Luva 1
6 R38295 Agulha de rolamento 4
7 RE261756 Assento de válvula 2
8 RE317753 Carcaça 1
9 19M7775 Parafuso 6 M6 X 16
10 19M7786 Parafuso 2 M10 X 30
11 51M7041 Anel o 6 11.300 X 2.200 mm
12 24M7028 Arruela 1 10.500 X 20 X 2 mm
13 R104714 Parafuso 1
14 R156647 Placa 1
15 R341960 Junta 1
16 R158521 Anel o 6
17 R158523 Anel o 1
18 R188518 Junta de vedação 1
19 R33167 Anel 2 USE WITH R251675
R219819 Anel de vedação 2 USE WITH R551838
20 R39322 Anel 2
21 RE46684 Tampão 1
22 R107768 Tampão de dreno 1
1 R293404 Carcaça 1
2 R72090 Capa de rolamento 1
3 JD7424 Capa de rolamento 1
4 RE238667 Vedação 2
5 R130069 Bucha 1
6 R133871 Espaçador 1
7 R150907 Plugue 1
8 JD7292 Capa de rolamento 1
9 R131996 Calço 2 TK = 0.08 mm
10 R131997 Calço 1 TK = 0.13 mm
11 R131998 Calço 1 TK = 0.18 mm
12 R131999 Calço 4 TK = 0.25 mm
13 R132000 Calço 1 TK = 0.5 mm
14 R132001 Calço 1 TK = 1 mm
15 R57050 Anel o 1
16 19M3212 Parafuso sextavado 14 M16 X 55
17 R98012 Tampão 1
18 P47889 Anel o 1
19 15H666 Tampão 1 3/8"
1 AL217351 Carcaça 1 LH
2 AL175806 Carcaça 1 RH
3 L113966 Bucha 2
4 L114202 Tampão de dreno 1
5 L156873 Parafuso 16
6 L173129 Bucha 1
7 L113937 Anel 1
8 L113960 Arruela 2
9 L113961 Tampão de dreno 1
10 58M5575 Conexão de lubrificação 2
11 L175588 Bucha 1
1 L171987 Carcaça 1 LH
L171988 Carcaça 1 RH
2 AL166524 Pino mestre 1 -000490
L218742 Pino mestre 1 000491-
3 AL110924 Vedação 2
4 AL172489 Rolamento de Rolos cônicos 2
5 L208687 Parafuso 2
6 19M6332 Parafuso sextavado 16 M14 X 35
7 AL160138 Kit de calços AR
8 AL175771 Rolamento de esfeRas 2
9 L171986 Anel de pressão 2
10 AL160535 Vedação 2
11 L218665 Parafuso 2 M16 X 110
12 L157606 Porca 2
13 AL115662 Vedação 2
14 AL175775 Rolamento de Rolos cônicos 2
15 AL175785 Cubo 2
16 L204849 Paraf. de roda AR
17 L113950 Anel o 2
18 L113948 Arruela 2
19 L156859 Anel de pressão 2
20 L171991 Cubo 2
21 L218740 Pino mestre 2
22 L218739 Pino mestre 1
23 AL175778 Vedação 2
24 AL175783 Rolamento de Rolos cônicos 2
25 AL159598 Rolamento de Rolos cônicos 2
26 L165798 Disco 1
27 L206295 Eixo 1
28 L165796 Adaptador 1
29 P50883 Anel 1
30 L208688 Capa 1
31 AL175786 Pino mestre 2
32 AL172488 Pino mestre 1 USE WITH L171987
33 AL174437 Peças de montagem 1
1 L157368 Carcaça 1 LH
L157366 Carcaça 1 RH
2 L218739 Pino mestre 3
3 AL110924 Vedação 4
4 AL172489 Rolamento de Rolos cônicos 4
5 AL166524 Pino mestre 1
6 19M6332 Parafuso sextavado 16 M14 X 35
7 AL160138 Kit de calços 1
8 AL159599 Rolamento de esfeRas 2
9 40M1872 Anel de pressão 2
10 AL160535 Vedação 2
11 L157587 Parafuso 2
12 L157606 Porca 2
13 L208687 Parafuso 2
14 L208688 Capa 1
15 P50883 Anel 1
16 L165796 Adaptador 1
17 L206295 Eixo 1
18 L165798 Disco 1
Nº série
Item Nº peça Descrição Qtde eixo Notas
1 AL200471 Carcaça 1 RH
2 L175588 Bucha 1
3 L113966 Bucha 2
4 L114202 Tampão 1
5 L156873 Parafuso sextavado 16
6 AL227049 Vedação 2 SUB FOR L156857
7 L113937 Anel o 1
8 L113960 Arruela 2
9 L113961 Tampão 1
10 58M5575 Conexão de lubrificação 2
11 AL209051 Carcaça 1 LH
1 RE564018 Porta-Planetários 1
2 R121362 Pista do rolamento 3
3 R554716 Coroa 1
4 R332855 Arruela de encosto 3
5 R121283 Agulha de rolamento 99
6 R121282 Planetário 3 Z = 26
7 R92871 RetentoR 3
8 R112888 Parafuso sextavado 3
9 R539188 Arruela de encosto 1
10 R555995 Pinhão 1 SUB FOR R130078
11 R104756 Cubo 1
12 JD9115 Capa de rolamento 2
13 RE154869 Vedação 1
14 JD9050 Cone de rolamento 2
15 R87047 Anel 1
16 R155627 Ponta de eixo 1
17 JD9346 Rolamento de esfeRas 1
18 40M1873 Anel de pressão 1
19 R157679 Defletor De óleo 1 ORDER RE193099
20 RE65592 Vedação 1 ORDER RE193099
21 RE65591 Vedação 1
22 RE293412 Junta universal 1
23 RE65621 Cruzeta com rolamento 2
24 R250839 Forquilha 1
25 R293410 Junta universal 1
26 15M7033 Tampão 4
27 58M5578 Conexão de lubrificação 4
28 R250848 Arruela 1
29 40M7302 Anel de pressão 1
30 R99499 Cubo 1
31 R99673 Anel de pressão 1
32 R560689 RetentoR 1 SUB FOR R543207
33 R91842 Parafuso 1
34 19M8011 Parafuso sextavado 2 M12 X 30
35 JD8968 Cone de rolamento 1
36 19M7489 Parafuso sextavado 8 M16 X 45
37 R131810 Pino mestre 1
38 AR94761 Cone de rolamento 1
39 R131673 Calço 2 TK = 0.13 mm
40 R131675 Calço 2 TK = 0.25 mm
41 R131676 Calço 2 TK = 1.00 mm
42 R131985 Calço 2 TK = 0.08 mm
43 JD7759 Conexão de lubrificação 2
44 RE588241 Vedação 1 SUB FOR RE577392
45 R287738 Pino mestre 1
46 RE193099 Vedação 1
1 RE564018 Porta-Planetários 1
2 R121362 Pista do rolamento 3
3 RE588241 Vedação 1 SUB FOR RE577392
4 R332855 Arruela de encosto 3
5 R121283 Agulha de rolamento 99
6 R121282 Planetário 3 Z = 26
7 R92871 RetentoR 3
8 R112888 Parafuso sextavado 3
9 R539188 Arruela de encosto 1
10 R555995 Pinhão 1 SUB FOR R130078
11 R104756 Cubo 1
12 JD9115 Capa de rolamento 2
13 RE154869 Vedação 1
14 JD9050 Cone de rolamento 2
15 R87047 Anel 1
16 R155628 Ponta de eixo 1
17 JD9346 Rolamento de esfeRas 1
18 40M1873 Anel de pressão 1
19 R157679 Defletor De óleo 1 ORDER RE193099
20 RE65592 Vedação 1 ORDER RE193099
21 RE65591 Vedação 1
22 RE293412 Junta universal 1
23 RE65621 Cruzeta com rolamento 2
24 R250839 Forquilha 1
25 R293410 Junta universal 1
26 15M7033 Tampão 4
27 58M5578 Conexão de lubrificação 4
28 R250848 Arruela 1
29 40M7302 Anel de pressão 1
30 R554716 Coroa 1
31 R99499 Cubo 1
32 R99673 Anel de pressão 1
33 R560689 RetentoR 1 SUB FOR R543207
34 R91842 Parafuso 1
35 19M8011 Parafuso sextavado 2 M12 X 30
36 R287739 Pino mestre 1
37 JD8968 Cone de rolamento 1
38 19M7489 Parafuso sextavado 8 M16 X 45
39 R131810 Pino mestre 1
40 AR94761 Cone de rolamento 1
41 R131673 Calço 2 TK = 0.13 mm
42 R131675 Calço 2 TK = 0.25 mm
43 R131676 Calço 2 TK = 1.00 mm
44 R131985 Calço 2 TK = 0.08 mm
45 JD7759 Conexão de lubrificação 1
46 R231299 Vedação 1
47 R259666 Placa 1
48 RE193099 Vedação 1
1 R96006 RetentoR 1
2 R131840 Pino fixador 1 SUB FOR R271873
3 R132090 Calço AR TK = 0.5 mm
4 19M8035 Parafuso sextavado 2 M16 X 35
5 JD7759 Conexão de lubrificação 3
6 R131817 Anel o 1
7 R132025 Anel o 1
8 R271868 Arruela 1
9 R271869 Arruela 1
1 38H5003 Adaptador 4
2 38H5016 Conexão em ângulo 1
3 T77613 Anel o 1
4 51M7043 Anel o 4 15.300 X 2.200 mm
5 T77857 Anel o 4
6 51M7041 Anel o 1 11.300 X 2.200 mm
1 AL154960 Isolador 4
2 24M7178 Arruela 4 10.500 X 30 X 2.500 mm
3 19M7168 Parafuso sextavado 4 M10 X 30
4 R126641 Luva estriada 1
5 AL157856 Isolador 1
6 19M7784 Parafuso 2 M10 X 20
7 R114758 Camisa 1
8 24M7251 Arruela 2 6.400 X 18 X 1.600 mm
9 19M7077 Parafuso sextavado 2 M6 X 20
10 L175853 Protetor 1
11 R114779 Bucha 1
12 R114841 Anel de pressão 2
13 L154057 Forquilha 1
14 L151020 Parafuso 2
15 14M7165 Porca de segurança 2 M6
16 AL214112 Coluna de direção 1
17 R240449 Mola 1
18 14M7233 Porca soldável 2 M8
19 19M7995 Parafuso 2 M8 X 12
20 L217912 Dispositivo de montagem 1
21 21M7283 Parafuso 2 M5 X 8
22 AL216122 Alavanca 1
23 R115949 Pino 1
24 AL221065 Unidade de direção 1
25 R126640 Luva estriada 1
26 RE305619 SenSor 1
27 R306845 Mola 1
28 R309323 Parafuso sextavado 1
29 19M7785 Parafuso 1 M10 X 25
30 R214025 Suporte 1
31 AL209275 Cilindro operado a gás 1
32 AL210972 Kit da cantoneira 1
33 L208450 Botão 1
1 AL206927 VálVula 1
2 AL201247 Mangueira hidráulica 2
3 AL169907 Braçadeira 1
4 24M7055 Arruela 2 8.400 X 16 X 1.600 mm
5 AL212943 Braçadeira 2
6 AL203577 Mangueira hidráulica 1
7 AL201354 Mangueira hidráulica 1
8 R50454 Braçadeira 2
9 AL201349 Apoio 1
10 L41980 Braçadeira 1
11 L114539 Passa-fio 1
12 AL153850 Isolador 4
13 L102007 Passa-fio 4
14 19M8263 Parafuso 1 M6 X 30
15 37M7104 Parafuso 2 M6 X 30
16 19M7660 Parafuso 2 M8 X 20
17 14M7416 Porca com flange 1 M8
18 AL176574 VálVula de retenção 1
19 T77857 Anel o 1
1 L41980 Braçadeira 1
2 AL153850 Isolador 4
3 37M7104 Parafuso 2 M6 X 30
4 24M7055 Arruela 2 8.400 X 16 X 1.600 mm
5 19M7660 Parafuso 2 M8 X 20
6 R215302 Presilha 4
7 L102007 Passa-fio 4
8 R50454 Braçadeira 3
9 19M8263 Parafuso 1 M6 X 30
10 24M7139 Arruela 2 6.400 X 18 X 1.600 mm
11 37M7059 Parafuso 1 M5 X 12
12 AL201247 Mangueira hidráulica 2 Direção
13 AL201349 Apoio 1
14 AL214175 Mangueira hidráulica 1 Pressão da Direção
15 L114539 Passa-fio 1
16 AL169907 Braçadeira 1
17 AL206927 VálVula 1
18 AL214149 Mangueira hidráulica 1 Sensor de Carga da Direção
19 AL214150 Mangueira hidráulica 1 Sensor de Carga da Direção
20 19M7374 Parafuso sextavado 1 M6 X 40
21 AL212943 Braçadeira 2
22 AL176574 VálVula de retenção 1
23 T77857 Anel o 1
24 L206865 Mangueira 1
1 L216175 Suporte 1
2 T70659 Braçadeira 2
3 14M7273 Porca 5 M8
4 14M7275 Porca 1 M12
5 14M7274 Porca 2 M10
6 L216176 Suporte 1
7 19M8533 Parafuso 2 M10 X 25
8 H75541 Braçadeira 2
9 L101560 Braçadeira 2
10 L38284 Braçadeira 2
11 L114339 Proteção de mangueira 1
12 19M7603 Parafuso 1 M6 X 20
13 14M7272 Porca 1 M6
14 L216834 Suporte 1
15 24M7055 Arruela 3 8.400 X 16 X 1.600 mm
16 L168610 Suporte 1
17 19M7866 Parafuso 2 M8 X 20
18 19M7403 Parafuso sextavado 1 M12 X 35
19 T77857 Anel o 4
20 AL170455 Mangueira hidráulica 2
21 38H5017 Conexão em ângulo 2
22 19M7164 Parafuso sextavado 1 M8 X 50
23 AL217774 Tubulação de óleo 1 ESQ
24 AL217781 Tubulação de óleo 1 LD
25 51M7043 Anel o 2 15.300 X 2.200 mm
1 L216175 Suporte 1
2 T70659 Braçadeira 2
3 14M7273 Porca 5 M8
4 14M7275 Porca 1 M12
5 14M7274 Porca 2 M10
6 L216176 Suporte 1
7 19M8533 Parafuso 2 M10 X 25
8 H75541 Braçadeira 2
9 L101560 Braçadeira 2
10 L38284 Braçadeira 2
11 L114339 Proteção de mangueira 1
12 19M7603 Parafuso 1 M6 X 20
13 14M7272 Porca 1 M6
14 L216834 Suporte 1
15 24M7055 Arruela 3 8.400 X 16 X 1.600 mm
16 51M7042 Anel o 2 13.300 X 2.200 mm
17 L168610 Suporte 1
18 19M7866 Parafuso 2 M8 X 20
19 19M7403 Parafuso sextavado 1 M12 X 35
20 DQ71453 Mangueira hidráulica 2
21 T77857 Anel o 2
22 19M7164 Parafuso sextavado 1 M8 X 50
23 AL217774 Tubulação de óleo 1 ESQ
24 AL217781 Tubulação de óleo 1 LD
1 L156964 Suporte 2
2 T70659 Braçadeira 2
3 14M7273 Porca 5 M8
4 19M7168 Parafuso sextavado 2 M10 X 30
5 14M7274 Porca 4 M10
6 24M7028 Arruela 4 10.500 X 20 X 2 mm
7 19M8533 Parafuso 2 M10 X 25
8 H75541 Braçadeira 2
9 L101560 Braçadeira 2
10 L38284 Braçadeira 2
11 L114339 Proteção de mangueira 1
12 19M7603 Parafuso 1 M6 X 20
13 14M7272 Porca 1 M6
14 L168503 Suporte 1
15 24M7055 Arruela 2 8.400 X 16 X 1.600 mm
16 L168610 Suporte 1
17 19M7866 Parafuso 1 M8 X 20
18 19M7800 Parafuso 1 M8 X 50
19 T77857 Anel o 4
20 AL170455 Mangueira hidráulica 2
21 38H5017 Conexão em ângulo 2
22 51M7043 Anel o 2 15.300 X 2.200 mm
23 19M7164 Parafuso sextavado 1 M8 X 50
24 AL214118 Tubulação de óleo 1
25 AL214119 Tubulação de óleo 1
1 L156964 Suporte 2
2 T70659 Braçadeira 2
3 14M7273 Porca 5 M8
4 19M7168 Parafuso sextavado 2 M10 X 30
5 14M7274 Porca 4 M10
6 24M7028 Arruela 4 10.500 X 20 X 2 mm
7 19M8533 Parafuso 2 M10 X 25
8 H75541 Braçadeira 2
9 L101560 Braçadeira 2
10 L38284 Braçadeira 2
11 L114339 Proteção de mangueira 1
12 19M7603 Parafuso 1 M6 X 20
13 14M7272 Porca 1 M6
14 L168503 Suporte 1
15 24M7055 Arruela 2 8.400 X 16 X 1.600 mm
16 51M7042 Anel o 2 13.300 X 2.200 mm
17 L168610 Suporte 1
18 19M7866 Parafuso 1 M8 X 20
19 19M7800 Parafuso 1 M8 X 50
20 DQ71453 Mangueira hidráulica 2
21 T77857 Anel o 2
22 19M7164 Parafuso sextavado 1 M8 X 50
23 AL214118 Tubulação de óleo 1 ESQ
24 AL214119 Tubulação de óleo 1 LD
1 L205507 Conexão 1
2 L53910 Anel o 1
3 51M7048 Anel o 1 29.600 X 2.900 mm
4 L208594 Conexão 1
5 AL212942 Braçadeira 3
6 AL223692 Mangueira hidráulica 1
7 AL212943 Braçadeira 2
1 L205507 Conexão 1
2 L53910 Anel o 1
3 51M7048 Anel o 1 29.600 X 2.900 mm
4 L210795 Conexão 1
5 AL212942 Braçadeira 1
1 R133288 Parafuso 2
2 14M7277 Porca 2 M20
1 AL224571 VálVula 1
2 AL110475 Plugue 3
3 AL150109 VálVula de retenção 3
4 L11698 Anel o 3
5 L113024 Mola de compressão 2
6 51M7048 Anel o 2 29.600 X 2.900 mm
7 L205959 Tampão 2
8 L205952 Mola de compressão 2
9 L154392 Cone de válvula 2
10 L102649 Mola de compressão 2
11 51M7041 Anel o 3 11.300 X 2.200 mm
12 L102638 Conexão 2
13 T77613 Anel o 4
14 AL113820 VálVula de alíVio de press. 2
15 40M7030 Anel de pressão 2
16 L78620 Anel o 2
17 L175606 Tampão 2
18 L206278 Vedação 2
19 L206279 Anel o 2
20 L202679 Mola de compressão 2
21 L205956 Parafuso 2
22 L205953 Pistão 2
23 L173615 Anel de vedação 2
24 L115682 Anel raspador 2
25 51M7072 Anel o 2 32.600 X 2.900 mm
26 19M7163 Parafuso sextavado 2 M8 X 25
27 14M7273 Porca 4 M8
28 L41384 Tampão 1
29 51M7043 Anel o 1 15.300 X 2.200 mm
30 AL113726 VálVula de retenção 1
31 L53976 Anel o 1
32 51M7073 Anel o 1 11.100 X 1.600 mm
33 19M9255 Parafuso 1 M12 X 180
34 AL150581 Coador 1
35 38H5002 Adaptador 1
36 51M7042 Anel o 1 13.300 X 2.200 mm
37 AL116214 Filtro 1
38 L113190 Junta 1
39 AL206812 Capa 1
40 L113186 Recipiente 1
41 19M7560 Parafuso sextavado 6 M6 X 16
42 L205957 Pino 1
43 L205958 Pino 1
44 L172088 Tampão 1
45 L150055 Mola de compressão 1
46 51M7078 Anel o 1 8 X 1.200 mm
47 19M9163 Parafuso 1 M12 X 40
48 AL211147 Pedal 1
49 14M7274 Porca 2 M10
50 AL211395 Luva 2
51 L210413 Bucha 2
52 L210414 Bucha 2
53 L210419 Grampo 1
54 34M7174 Pino elástico 1 4 X 14 mm
55 AL112163 Pino fixador 1
56 L76532 Pino fixador 1
57 40M7051 Anel de pressão 2
58 AL156199 Interrup. de pressão 1
59 19M7862 Parafuso 2 M6 X 20
60 51M7074 Anel o 2 10.300 X 1.200 mm
Nº série
Item Nº peça Descrição Qtde trator Notas
Nº série
Item Nº peça Descrição Qtde trator Notas
1 L100851 Braçadeira 1
2 L110168 Braçadeira 2
3 19M7298 Parafuso sextavado 1 M8 X 35
4 14M7273 Porca 1 M8
5 T77613 Anel o 2
6 AL217862 Linha do freio 1
7 L79909 Apoio 1
8 AL217861 Linha do freio 1
1 L100644 Passa-fio 4
2 L100851 Braçadeira 2
3 T77613 Anel o 4
4 T77814 Anel o 2
5 AL167327 Mangueira hidráulica 2
6 L41980 Braçadeira 2
7 19M7163 Parafuso sextavado 1 M8 X 25
8 AL171118 VálVula de controle remoto 1
9 L100674 Braçadeira 2
10 14M7272 Porca 1 M6
11 19M7966 Parafuso 1 M6 X 25
12 19M7374 Parafuso sextavado 1 M6 X 40
13 AL212942 Braçadeira 2
14 L152473 Mangueira 1
15 L152377 Tubulação de óleo 1
16 AH77724 Presilha 1
17 14M7273 Porca 1 M8
18 14M7274 Porca 1 M10
19 L113460 Passa-fio 1
20 AL225121 Tubo de óleo 1
21 AL210252 Tubo de óleo 1
22 AL225089 Tubulação de óleo 1
23 AL210351 Tubo 1
24 AL170616 Mangueira hidráulica 1
25 19M8263 Parafuso 1 M6 X 30
26 AL212941 Braçadeira 1
1 AL212870 Suporte 1
2 37M7146 Parafuso 4
3 R209446 Arruela 1
4 34M7095 Pino elástico 1 4 X 14 mm
5 RE221851 VálVula de controle 1
6 L206858 Etiqueta 1
7 L206866 Etiqueta 1
8 L211725 Apoio 1
9 R193708 Extensão 1
1 R66670 Rolete 1
2 R322429 Pino 1
3 34M7213 Pino elástico 1 4 X 35 mm
4 R322427 Lingüeta 1
5 R202387 Bucha 2
6 R93803 Pino fixador 1
7 A38413 Anel 2
8 R62372 Mola 1 SUB FOR R34352
Nº série
Item Nº peça Descrição Qtde trator Notas
1 AL111660 Manômetro 1
2 L155168 Grampo 1
3 Z57603 Arruela 1
4 14M7553 Porca 1 M12
5 L64187 Luva 1
6 L100264 Mangueira 1
7 L156031 Protetor de mangueira 1
8 R44302 Cinta 1
1 L154991 Capa 1
2 L62810 Vedação AR
3 L157372 Parafuso 4
4 AL155749 Proteção 1
5 37M7179 Parafuso 6
6 L153769 Braçadeira 3
7 37M7240 Parafuso 3
8 L153759 Capa 1
9 L154067 Porca de Pressão 2
10 24M7146 Arruela 6 4.300 X 12 X 1 mm
1 AL155008 Luva 2
2 L171572 Braçadeira 2
3 AL168953 Mangueira 1
4 T77613 Anel o 3
5 AL176425 Mangueira hidráulica 1 LGTH = 467 mm
6 51M7048 Anel o 2 29.600 X 2.900 mm
7 T77814 Anel o 1
8 AL176424 Mangueira hidráulica 1 LGTH = 495 mm
9 AL172007 Conexão em ângulo 1
10 51M7041 Anel o 2 11.300 X 2.200 mm
11 51M7100 Anel o 2 25 X 2 mm
12 51M7103 Anel o 2 28 X 2.200 mm
13 38H5002 Adaptador 1
Nº série
Item Nº peça Descrição Qtde trator Notas
1 L171572 Braçadeira 6
2 AL167859 Mangueira 1
3 AL178864 Mangueira 1
4 AL168548 Mangueira 1
5 L209495 Suporte 1
6 14M7272 Porca 1 M6
1 AL167859 Mangueira 1
2 AL167860 Mangueira 1
3 L171572 Braçadeira 4
1 AL217930 Bomba 1
2 L209564 Pino fixador 1
3 L79171 Tampão 1
4 L209563 Mola de compressão 1
5 R108011 Arruela 1
6 L170341 Junta 1
7 19M9163 Parafuso 1 M12 X 40
8 19M8790 Parafuso 5 M12 X 55
9 L170402 Anel o 1
10 AL155058 Luva 2
11 L173223 Anel de apoio 1
12 51M7050 Anel o 2 34.600 X 2.900 mm
13 51M7100 Anel o 2 25 X 2 mm
14 51M7103 Anel o 2 28 X 2.200 mm
1 AL155400 Conexão 4
2 L157513 Braçadeira 4
3 AL157931 Mangueira 1
4 AL157932 Mangueira 1
5 51M7047 Anel o 4 23.600 X 2.900 mm
6 51M7102 Anel o 4 20 X 2 mm
7 51M7099 Anel o 4 25 X 2.200 mm
1 L168957 Mangueira 1
2 L207665 Abraçadeira para mangueira 5
3 L168960 Mangueira 1
4 L203860 Mangueira 1
5 L207664 Abraçadeira para mangueira 5
6 L201442 Conexão 1 SUB FOR L158529
7 L156540 Braçadeira 3
8 L176390 RetentoR 1
9 L172243 Mangueira 1
10 L171312 Mangueira do radiador 1
11 L174214 Proteção de mangueira 1
12 L169927 Tubo 1
13 P50883 Anel 2
14 L157596 Placa 1
15 19M8263 Parafuso 2 M6 X 30
16 L167499 Tubo 1
17 L207457 Mangueira do radiador 1
18 L171314 Mangueira do radiador 1
19 L208368 Tubo 1
20 L171313 Mangueira do radiador 1
21 L208367 Tubo 1
22 L110815 Braçadeira 4
23 19M6755 Parafuso sextavado 2 M6 X 35
24 AL172524 Apoio 1
25 24M7096 Arruela 3 10.500 X 18 X 1.600 mm
26 19M7557 Parafuso sextavado 2 M10 X 16
27 AL157838 Braçadeira 1
28 L174825 RetentoR 1
29 L153768 Presilha 1
30 AL179512 RetentoR 1
31 19M9247 Parafuso 1 M10 X 16
32 L169974 Tampa 1
33 SG06401 Braçadeira 1
34 14M7255 Porca 2 M6
35 L207666 Abraçadeira para mangueira 6
1 AL172524 Apoio 1
2 L219941 Suporte 1
3 L203860 Mangueira 1 LGTH = 140.92 mm
4 L167499 Tubo 1 LGTH = 222 mm
5 L207457 Mangueira do radiador 1 LGTH = 341 mm
6 24M7096 Arruela 3 10.500 X 18 X 1.600 mm
7 L169974 Tampa 1
8 L168960 Mangueira 1 Para a Saída do Reservatório do Radiador
9 AL179512 RetentoR 1
10 P50883 Anel 2
11 L171312 Mangueira do radiador 1 LGTH = 616 mm
12 L208368 Tubo 1 LH
13 L169927 Tubo 1 LGTH = 255 mm
14 L171313 Mangueira do radiador 1 LGTH = 262 mm
15 L110815 Braçadeira 4
16 L156540 Braçadeira 2
17 19M8263 Parafuso 2 M6 X 30
18 AL212941 Braçadeira 11
19 L171314 Mangueira do radiador 1 LGTH = 267 mm
20 L201442 Conexão 1
21 19M8242 Parafuso 1 M12 X 16
22 L176390 RetentoR 1
23 19M6755 Parafuso sextavado 2 M6 X 35
24 L174825 RetentoR 1
25 19M7557 Parafuso sextavado 2 M10 X 16
26 SG06401 Braçadeira 1
27 19M9247 Parafuso 1 M10 X 16
28 AL212942 Braçadeira 5
29 L168957 Mangueira 1 Para a Entrada do Reservatório do Radiador
30 19M7865 Parafuso 1 M8 X 16
31 AL159725 Braçadeira 1
32 L219936 Mangueira 1 LGTH = 1271 mm
33 L153768 Presilha 1
34 AL169907 Braçadeira 2
35 L157596 Placa 1
36 L208367 Tubo 1 RH
37 L174214 Proteção de mangueira 1 LGTH = 200 mm
38 14M7298 Porca com flange 1 M8
39 19M7864 Parafuso 1 M8 X 12
1 19M7799 Parafuso 3 M8 X 45
2 CQ06918 Espaçador 3
3 L154848 Mangueira 1
4 L155512 Mangueira 1
5 L156571 Arruela 1
6 L204462 Tubo 1
7 L204463 Tubo 1
8 AL204989 ResfRiadoR de óleo 1
9 L111219 Engate 1
10 L206010 Mangueira do radiador 1
11 L206041 Mangueira 1
12 L206042 Mangueira 1
13 L206207 Mangueira do radiador 1
14 L206208 Mangueira do radiador 1
15 L169974 Tampa 1
16 AL208873 Braçadeira 1
17 AL212941 Braçadeira 2
18 14M7273 Porca 1 M8
19 19M7783 Parafuso 1 M10 X 16
20 24M7055 Arruela 2 8.400 X 16 X 1.600 mm
21 51M7043 Anel o 1 15.300 X 2.200 mm
22 AL118044 Braçadeira 1
23 AL156814 Braçadeira 1
24 AL157838 Braçadeira 4
25 H120847 Braçadeira 2
26 L154945 Mangueira do radiador 1
27 L154980 Tampa 1
28 L165146 Mangueira 1
29 R114103 Braçadeira 1
30 AL171962 TermosTaTo 1
31 TY22465 Abraçadeira para mangueira 17
32 L201442 Conexão 1
33 L165843 Mangueira do radiador 1
1 AL170207 Apoio 1
2 19M7298 Parafuso sextavado 1 M8 X 35
3 14M7273 Porca 1 M8
4 AL208906 Acumulador hidráulico 1
5 AL170672 Braçadeira 2
6 AL175830 Mangueira hidráulica 1 LGTH = 868 mm
7 T77613 Anel o 4
8 AL206433 VálVula de retenção 1
9 T77857 Anel o 1 12.421 X 1.778 mm (0.489" X 0.070")
10 AL176951 Tubulação de óleo 1
11 38H5002 Adaptador 2
12 AL170206 Tubulação de óleo 1
13 L110168 Braçadeira 2
14 51M7041 Anel o 2 11.300 X 2.200 mm
1 L208173 Suporte 1
2 58M7010 Conexão de lubrificação 2
3 L165873 Bucha 2
4 L168104 Eixo oscilante 1
5 L165872 Vedação 2
6 L165871 Arruela 2
7 L164895 Braço elevador 1
8 L164896 Braço elevador 1
9 L166304 Arruela 2
10 L218602 Parafuso 2 M12 X 30
11 L165877 Parafuso sextavado 4
12 24M7053 Arruela 4 17 X 30 X 3 mm
13 19M7845 Parafuso 4 M16 X 90
14 99M7098 Plugue 2
1 L208173 Suporte 1
2 58M7010 Conexão de lubrificação 2
3 L165873 Bucha 2
4 L168104 Eixo oscilante 1
5 L165872 Vedação 2
6 L165871 Arruela 2
7 L166304 Arruela 2
8 L218602 Parafuso 2 M12 X 30
9 L165877 Parafuso sextavado 4
10 24M7053 Arruela 4 17 X 30 X 3 mm
11 19M7845 Parafuso 4 M16 X 90
12 99M7098 Plugue 2
1 L172729 Setor 1
2 24M7267 Arruela 6 6.400 X 11 X 1.600 mm
3 19M7966 Parafuso 2 M6 X 25
4 L102324 Vedação 1
5 AL176767 SenSor 1
6 L172326 Proteção 1
7 L113543 Parafuso 4
1 99M7043 Plugue 2
1 AL206741 Espaçador 1
2 AL207509 Kit retentor 1
Nº série
Item Nº peça Descrição Qtde trator Notas
1 R212934 Roda 1
2 37M7179 Parafuso 2
3 34H234 Pino elástico 1 3/32" X 15/16"
4 L211900 Arruela 2
5 R212937 Botão 1
6 R213206 Mola de compressão 1
7 40M7126 Anel de pressão 1
8 R212936 Roda 1 Ajuste do Batente do Eixo Oscilante
9 37M7376 Parafuso 2
10 R118453 Presilha 1
11 L170010 Carcaça 1 LH
12 RE260695 Módulo 1
13 RE49639 Botão 2
14 RE58029 Botão 1
15 R130025 Roda 1
16 R112551 Mola 1
17 R112553 Mola de torção 1
18 R117463 Capa 1
19 R213346 Carcaça 1 RH
20 L115371 Painel 1
21 37M7382 Parafuso 4
22 AL110119 Potenciômetro 1
23 L102678 Porca 1
24 L115241 Proteção 1
25 AL82770 Botão 1
26 57M7257 Alojam. conector elétrico 1
1 BL16197 Controle 1
1 R212934 Roda 1
2 37M7179 Parafuso 2
3 34H234 Pino elástico 1 3/32" X 15/16"
4 L211900 Arruela 2
5 R212937 Botão 1
6 R213206 Mola de compressão 1
7 40M7126 Anel de pressão 1
8 R212936 Roda 1
9 37M7376 Parafuso 2
10 R118453 Presilha 1
11 L170010 Carcaça 1
12 RE260695 Módulo 1
13 RE49639 Botão 2
14 RE58029 Botão 1
15 R130025 Roda 1
16 R112551 Mola 1
17 R112553 Mola de torção 1
18 R117463 Capa 1
19 R213346 Carcaça 1
20 L115371 Painel 1
21 37M7382 Parafuso 4
22 AL110119 Potenciômetro 1
23 L102678 Porca 1
24 L115241 Proteção 1
25 AL82770 Botão 1
26 57M7257 Alojam. conector elétrico 1
27 L59927 Porca 1
28 L114171 Botão 1
29 AL115468 Chicote 1 Potenciômetro
1 AL172871 Controle 1
2 AL81777 Terminal conecTor eléTrico 2
3 L168608 Presilha 1
4 R234273 Estrutura 1
5 L169912 Protetor 1
6 24M7117 Arruela 4 4.300 X 9 X 0.800 mm
7 37M7411 Parafuso 4
8 R206454 Plugue 1
9 37M7235 Parafuso 1
1 L166492 Apoio 1
2 14M7274 Porca 2 M10
3 AL181489 VálVula de contr.pneumático 1
4 19M7139 Parafuso sextavado 2 M8 X 20
5 L41726 Tampão 1
6 51M7042 Anel o 5 13.300 X 2.200 mm
7 L170444 Anel de apoio 5
8 L102453 VálVula de sangria 2
9 R47862 Tampa 2
10 AL173239 Conexão 1
11 L170491 Conexão 1
12 AL37133 Conexão em ângulo 3
13 15M7054 Porca de tubo 8
14 L60190 União 8
15 L64164 Luva 8
16 L158826 Mangueira 2
17 L116530 Mangueira 2
18 19M7865 Parafuso 2 M8 X 16
19 L176279 Suporte 1
20 L170512 Conexão 2
21 14M7477 Porca 2 M18
22 AL177734 Conexão em ângulo 1
23 L201786 Conexão 2
24 15H558 Tampão 1 1/8"
25 L154921 Proteção 1
26 L170342 Proteção 1
27 L170748 Apoio 1
28 19M7297 Parafuso sextavado 1 M8 X 12
29 H77698 Cinta 1
30 CQ48366 Braçadeira 1
31 L170501 Mangueira 1
32 L170499 Mangueira 2
33 L174115 Mangueira 1
34 24H1753 Arruela 1 1/4" X 9/16" X 0.049"
1 R95200 Junta 1
2 RE153176 VálVula 1
3 R95198 Placa 1
4 R95197 Junta 1
5 R152204 Carcaça 1
6 R153481 Carretel de válvula 1
7 R95195 Mola de compressão 1
8 R299263 Mola de compressão 1
9 34M7045 Pino elástico 1 6 X 60 mm
10 R95890 Pistão 1
11 P48347 Anel o 1
12 R95892 Plugue 1
13 40M1851 Anel de pressão 1
14 R153675 Parafuso 2 M6 X 16
15 RE190805 Engate de diagnostico 2
16 51M7041 Anel o 2 11.300 X 2.200 mm
17 R77175 Capa 2
18 19M8666 Parafuso 2 M6 X 16
19 RE190713 VálVula solenóide 1
20 19M7834 Parafuso 6 M6 X 45
21 RE47393 Anel o 1
22 R104554 Anel 1
23 R104555 Anel 1
24 R104557 Anel o 1
25 R104558 Anel o 1
26 R211082 Braçadeira 1
1 99M7016 Plugue 1
2 99M7009 Plugue 4
1 L153594 Painel 1
2 L151020 Parafuso 4
3 L157990 Capa 1
4 14M7165 Porca de segurança 4 M6
1 AL209363 VálVula 1
2 38H5002 Adaptador 1
3 38H5016 Conexão em ângulo 1
4 38H5029 Conexão em t 1
5 51M7043 Anel o 1 15.300 X 2.200 mm
6 T77857 Anel o 2
7 51M7041 Anel o 2 11.300 X 2.200 mm
8 T77613 Anel o 2
9 AL177095 VálVula 1
10 AL177093 VálVula 1
11 L218475 Orifício 1
Nº série
Item Nº peça Descrição Qtde trator Notas
1 RE163490 RespiRo 1
2 P47889 Anel o 1
3 RE62981 VálVula de alíVio de press. 1
4 R163489 Plugue 1
1 L166285 Apoio 1
2 R35482 Pino de centragem 1
3 19M7907 Parafuso 2 M20 X 140
4 19M8102 Parafuso sextavado 2 M20 X 65
1 AL169815 Apoio 1
2 19M7166 Parafuso sextavado 2 M10 X 20
1 AL31983 Cabo 1
2 L39978 Braçadeira 2
3 21M7296 Parafuso 1 M6 X 20
4 14M7329 Porca de segurança 1 M6
5 L110086 Anel 2
1 11M7028 Contra-pino 2 5 X 32 mm
2 R555849 Braço de elevação 2
3 34M7216 Pino elástico 2 6 X 35 mm
4 AL221717 Braço de elevação 1
5 R106297 Pino fixador 2
6 R108112 Bucha 2
7 AL221718 Braço de elevação 1
8 14M7278 Porca 2 M24
9 34M7220 Pino elástico 2 13 X 35 mm
10 L218451 Braço de elevação 2
11 34M7071 Pino elástico 2 10 X 35 mm
12 34M7160 Pino elástico 2 8 X 16 mm
13 R555846 Braço de elevação 2
14 R555847 Braço de elevação 2
1 R108089 Luva 2
2 R108088 Bucha 2
3 R108085 Eixo 1 LGTH = 670 mm
4 R111582 Apoio 2
5 R115771 Pino fixador 2
6 R113392 Presilha 2
7 RE43738 SenSor de carga 1 ORDER AL226252
AL226252 SenSor de carga 1
8 R108093 Presilha 1
9 R108094 RefoRço 1
10 R108090 Pino fixador 1
11 R108091 Placa 1
12 19M7285 Parafuso sextavado 2 M12 X 30
13 R108086 Vedação 3
14 AT128773 Bucha auto-compensadora 1
15 40M5099 Anel de pressão 1
16 R108095 RetentoR Redondo 2
17 R105388 Cinta 1
18 R108097 Capa 1
19 19M7300 Parafuso sextavado 10 M6 X 10
20 JD7798 Conexão de lubrificação 1
1 L173900 Placa 2
2 19M7363 Parafuso sextavado 4 M12 X 60
3 14M7168 Porca de segurança 4 M12
1 L40829 Esfera 2
2 L40793 Bucha 2
Nº série
Item Nº peça Descrição Qtde trator Notas
1 L166420 Apoio 2
2 11M7054 Contra-pino 2 6.300 X 32 mm
3 L207630 Parafuso 4
4 L204324 Espaçador 4
5 L174417 Anel 2
6 24M7242 Arruela 4 21.400 X 42 X 5 mm
7 R58262 Pino 2
8 AL214096 Estabilizador 2
9 AL201900 Ligação 2
10 L77493 Pino fixador 2
11 SU292160 Bloco de oscilação 2
12 L202151 Pino elástico 2
13 SU292606 Conexão de lubrificação 2
1 CQ48360 Proteção 1
2 19M7395 Parafuso sextavado 2 M16 X 40
3 12M7069 Arruela de pressão 2 16 mm
1 AL209365 VálVula 2
2 AL214530 Kit do carretel 4
3 AL172974 Tampão 4
4 AL209466 Tampão 2
5 AL172966 Kit do flange 2
6 AL209465 Carretel de válvula 2
7 AL209464 Kit do reparo 2
8 AL214654 Kit do limitador 2
9 AL203292 Kit retentor 2
10 AL207509 Kit retentor 2
11 L205093 Presilha 2
12 AL180447 VálVula de retenção 4
13 L209245 Mola de compressão 2
14 AL205619 Kit da válvula 2
15 L169977 Botão 2
16 L170555 Plugue 1 MARKED I, Verde
L170556 Plugue 1 MARKED II, Azul
17 AL177612 VálVula de controle remoto 2
18 AL209467 Kit retentor 2
1 AL76483 Suporte 1
2 14M7416 Porca com flange 3 M8
3 AL173414 Alavanca 1
4 24M7262 Arruela 4 5.300 X 10 X 1 mm
5 14M7360 Porca de segurança 2 M5
6 AL173418 Quadrante 1
7 L110766 Bucha 2
8 L113527 Parafuso 2
9 L217783 Anel de pressão 2
10 AL173415 Alavanca 1
11 AL173417 Quadrante 1
12 AL172937 Cabo de puxar e empurrar 2
13 L80052 Forquilha 2 LGTH= 44 mm
14 L41536 Anel o 2
15 L158944 Porca de tubo 2
16 14M7272 Porca 2 M6
17 L101931 Espaçador 1
18 24M7180 Arruela 1 13 X 37 X 3 mm
19 14M7168 Porca de segurança 1 M12
20 L77747 Botão 2
21 14M7396 Porca de segurança 2 M8
22 L171710 Anel 1 (A)
23 L171481 Inserto 2
24 L171711 Anel 1 (B)
25 H77698 Cinta 1
(A) Verde (B) Azul
Green Blue
Vert Bleu
Verde Azul
1 AL76483 Suporte 1
2 14M7416 Porca com flange 3 M8
3 AL173414 Alavanca 1
4 24M7262 Arruela 6 5.300 X 10 X 1 mm
5 14M7360 Porca de segurança 3 M5
6 AL173418 Quadrante 2
7 L110766 Bucha 3
8 L113527 Parafuso 3
9 L217783 Anel de pressão 3
10 AL173415 Alavanca 1
11 AL173417 Quadrante 1
12 AL173416 Alavanca 1
13 AL172937 Cabo de puxar e empurrar 3 COMPRIMENTO = 1740 mm
14 L80052 Forquilha 3
15 L41536 Anel o 3
16 L158944 Porca de tubo 3
17 14M7272 Porca 3 M6
18 24M7180 Arruela 1 13 X 37 X 3 mm
19 14M7168 Porca de segurança 1 M12
20 L77747 Botão 3
21 14M7396 Porca de segurança 3 M8
22 L171710 Anel 1 Verde
23 L171481 Inserto 3
24 L171711 Anel 1 Azul
25 L171712 Anel 1 Marrom
1 R49921 Braçadeira 1
1 L206084 Capa 1 LH
2 L173500 TiranTe 3
3 14M7273 Porca 3 M8
4 AL206035 Capa 1 RH
5 19M7407 Parafuso sextavado 3 M8 X 25
1 RE268228 Tampa 1 1E
2 RE268229 Tampa 1 1R
3 RE268230 Tampa 1 2E
4 RE268231 Tampa 1 2R
5 RE268232 Tampa 1 3E
6 RE268233 Tampa 1 3R
1 AL225060 Roda 2
1 R112424 Parafuso 24
2 RE156700 Roda 2
3 RE156605 Aro 2
4 R156497 Disco de roda 2
5 24M7241 Arruela 24 17 X 34 X 4 mm
6 14M7276 Porca 24 M16
1 AL221753 Roda 2
1 AL210071 Roda 2
1 RE310078 Roda 2
1 RE310077 Roda 2
1 RE234056 Roda 2
2 14M7276 Porca 24 M16
3 24M7241 Arruela 24 17 X 34 X 4 mm
4 R234060 Disco de roda 2
5 R234061 Espaçador 24
6 R234514 Parafuso 24
7 RE234058 Roda 2
1 RE233551 Roda 4
1 RE310079 Roda 2
1 AL216778 Roda 2
1 AL213637 Roda 2
1 AL219144 Roda 2
1 AL210070 Aro 2
1 R299784 Cubo 2
2 R560248 Cubo 2 SUB FOR R212196
3 R207938 Semi-caSquilho 2
4 R207939 Semi-caSquilho 2
5 R111434 Parafuso sextavado 20
6 R111437 Parafuso sextavado 20
7 R52006 Arruela 40
8 R182940 Parafuso sextavado 4
9 R51719 Mola de compressão 8
10 34M7275 Pino elástico 8 10 X 30 mm
11 R53659 Anel de pressão 2
1 L208113 Espaçador 16
2 AL208327 Porca 16
3 L150648 Paraf. de roda 16
1 R298758 Cubo 2
2 R124248 Semi-caSquilho 4
3 R111102 Semi-caSquilho 4
4 R52006 Arruela 48
5 R99437 Arruela 16
6 R111009 Parafuso sextavado 8
7 R109823 Parafuso sextavado 16
8 R113692 Espaçador 20
9 R111437 Parafuso sextavado 20
10 R111010 Porca 8
11 R125475 Pino 8
12 R53659 Anel de pressão 2
13 R109147 Parafuso sextavado 16
14 A4883R Anel de pressão 16
15 R131667 Parafuso sextavado 20
16 R111007 Peça fundida em bruto 2
1 R298758 Cubo 2
2 R124248 Semi-caSquilho 4 Superior
3 R111102 Semi-caSquilho 4 Inferior
4 R52006 Arruela 48
5 R99437 Arruela 16
6 R111009 Parafuso sextavado 8
7 R109823 Parafuso sextavado 16
8 R113692 Espaçador 20
9 R111437 Parafuso sextavado 20
10 R111010 Porca 8
11 R125475 Pino 8
12 R53659 Anel de pressão 2
13 R109147 Parafuso sextavado 16
14 A4883R Anel de pressão 16
15 R131667 Parafuso sextavado 20
16 R111007 Peça fundida em bruto 2
1 L216249 Base 2
2 19M8653 Parafuso 8 M16 X 35
3 L157934 Apoio 1 LH
L157935 Apoio 1 RH
4 L220044 Pára-lama 2 SUB FOR AL180326
5 19M7791 Parafuso 4 M12 X 40
6 99M7045 Plugue 12
7 99M7015 Plugue 8
8 14M7299 Porca com flange 4 M12
9 AL210199 Peças de montagem 6
10 AL211803 Suporte 1 LH
AL211804 Suporte 1 RH
11 19M7816 Parafuso 4 M12 X 65
12 L158319 Correia 6
13 03M7264 Parafuso 12 M10 X 25
14 14M7296 Porca com flange 12 M10
1 L216249 Base 2
2 19M8653 Parafuso 8 M16 X 35
3 L157934 Apoio 1 LH
L157935 Apoio 1 RH
4 L220045 Pára-lama 2 SUB FOR AL180325
5 19M7791 Parafuso 4 M12 X 40
6 99M7045 Plugue 12
7 99M7015 Plugue 8
8 AL211805 Suporte 1 LH
AL211806 Suporte 1 RH
9 19M7816 Parafuso 4 M12 X 65
10 14M7299 Porca com flange 4 M12
11 AL210199 Peças de montagem 6
12 L158319 Correia 6
13 03M7264 Parafuso 12 M10 X 25
14 14M7296 Porca com flange 12 M10
1 99M7009 Plugue 8
1 AL168326 Pára-lama 1 RH
2 19M7077 Parafuso sextavado 20 M6 X 20
3 24M7139 Arruela 58 6.400 X 18 X 1.600 mm
4 14M7165 Porca de segurança 38 M6
5 L200802 Blindagem 1 RH
6 19M8675 Parafuso 2 M8 X 16
7 L157372 Parafuso 16
8 L112797 Parafuso 6
9 AL115814 Porca 2
10 19M8831 Parafuso 2 M5 X 16
11 AL168325 Pára-lama 1 LH
12 L200800 Blindagem 1 LH
13 L157465 Blindagem 1 RH
14 L157464 Blindagem 1 LH
15 99M7043 Plugue 2
16 99M7056 Plugue 2
17 99M7009 Plugue 4
18 99M7016 Plugue 4
19 99M7095 Plugue 2
1 AL175336 Capô 1
2 AL181754 RefoRço 1
3 L153535 Proteção térmica 1
4 24M7028 Arruela 3 10.500 X 20 X 2 mm
5 19M7166 Parafuso sextavado 5 M10 X 20
6 14M7273 Porca 4 M8
7 AL157407 Pino fixador 1
8 R30437 Anel de pressão 2
9 AL174453 Veneziana de aeração 1 RH
10 AL174454 Veneziana de aeração 1 LH
11 37M7240 Parafuso 50
12 16M7101 Rebite 10 5 mm
13 L153536 TiranTe 1
14 AL157575 Trava 1
15 19M8703 Parafuso 2 M8 X 30
16 R169906 Dispositivo 1
17 L156573 Correia 1
18 24M7419 Arruela 2 4.300 X 12 X 1 mm
19 AL168081 Gatilho 1
20 L166965 Apoio 1 ORDER L221726
21 24M7138 Arruela 2 5.300 X 15 X 1 mm
22 24M7055 Arruela 2 8.400 X 16 X 1.600 mm
23 14M7327 Porca de segurança 2 M8
24 AL174087 Cilindro operado a gás 2
25 L200719 Grade 1 Inferior
26 L200720 Grade 1 RH
27 L200721 Grade 1 LH
28 L111800 Tomada 2
29 L175019 EmblEma 1
30 R237474 Pino esférico 2 SUB FOR L78979
31 CQ62315 Passa-fio 2
32 L154171 Presilha 1
33 L155448 Parafuso 1
34 L200722 Grade 1 Superior
35 03M7183 Parafuso 2 M8 X 16
36 AL164643 Dobradiça 1
37 L169881 Suporte 1
38 AL201584 Proteção térmica 1
39 L221726 Apoio 1 Chicote Elétrico do Capô
1 AL175336 Capô 1
2 AL181754 RefoRço 1
3 L153535 Proteção térmica 1
4 24M7028 Arruela 3 10.500 X 20 X 2 mm
5 19M7166 Parafuso sextavado 5 M10 X 20
6 AL164643 Dobradiça 1
7 14M7273 Porca 4 M8
8 AL157407 Pino fixador 1
9 R30437 Anel de pressão 2
10 AL174453 Veneziana de aeração 1 RH
11 AL174454 Veneziana de aeração 1 LH
12 37M7240 Parafuso 50
13 16M7101 Rebite 10 5 mm
14 L221434 TiranTe 1 SUB FOR L153536
15 AL157575 Trava 1
16 19M8703 Parafuso 2 M8 X 30
17 R169906 Dispositivo 1
18 L156573 Correia 1
19 24M7419 Arruela 2 4.300 X 12 X 1 mm
20 AL168081 Gatilho 1
21 L166965 Apoio 1 ORDER L221726
22 24M7138 Arruela 2 5.300 X 15 X 1 mm
23 24M7055 Arruela 2 8.400 X 16 X 1.600 mm
24 14M7327 Porca de segurança 2 M8
25 AL174087 Cilindro operado a gás 2
26 L111800 Tomada 2
27 L175019 EmblEma 1 Logotipo da John Deere
28 R237474 Pino esférico 2 SUB FOR L78979
29 CQ62315 Passa-fio 2
30 L154171 Presilha 1
31 L155448 Parafuso 1
32 03M7183 Parafuso 2 M8 X 16
33 L219111 Apoio 2
34 L169881 Suporte 1
35 L165791 Grade 1 RH
36 L165790 Grade 1 LH, ORDER L221433
L221433 Grade 1 LH
37 L165792 Grade 1 Superior
38 L165793 Grade 1 Inferior
39 AL201584 Proteção térmica 1
40 L221624 Espaçador 2
41 14M7303 Porca com flange 1 M6
42 SJ32977 Fechadura 1
43 SU57396 Came 1
44 L221726 Apoio 1 Chicote Elétrico do Capô
1 L174634 Isolador 1
2 L170935 Isolador 2
3 37M7222 Parafuso 2
4 L176021 Cantoneira 2
5 AL176739 Suporte 1 LH
6 14M7298 Porca com flange 11 M8
7 L211895 Gancho 1 SUB FOR L173476
8 19M7660 Parafuso 1 M8 X 20
9 24M7055 Arruela 1 8.400 X 16 X 1.600 mm
10 AL176740 Suporte 1 RH
11 L169070 Suporte 1 RH
12 19M7865 Parafuso 14 M8 X 16
13 19M8533 Parafuso 2 M10 X 25
14 L169069 Suporte 1 LH
15 AL166414 Tirante 1
16 AL175863 Suporte 1
17 03M7183 Parafuso 1 M8 X 16
18 L174142 Trilho 2
19 AL154573 Porta-fusível 1
20 L167924 Isolador 1
21 L152663 Vedação 1
22 L204606 Isolador 2
23 AL204336 Suporte 1
24 AL227658 Suporte 1 SUB FOR AL170703
25 L153842 Suporte 1
26 L157826 Suporte 2
27 24M7178 Arruela 2 10.500 X 30 X 2.500 mm
28 L165817 Espaçador 2
29 14M7140 Porca 2 M10
30 L176147 Apoio 1
31 L170097 Isolador 2
32 L55211 Proteção 2
33 L176148 Apoio 1
34 R237474 Pino esférico 2 SUB FOR L78979
1 A776R Pino 4
2 L165761 Parafuso sextavado 12
1 L215650 Blindagem 1
2 19M7865 Parafuso 2 M8 X 16
3 14M7298 Porca com flange 2 M8
1 L208046 Blindagem 1
2 L208047 Blindagem 1
3 L216886 Blindagem 1
4 14M7298 Porca com flange 1 M8
5 19M7835 Parafuso 2 M10 X 35
6 14M7296 Porca com flange 2 M10
7 L152663 Vedação 1
8 L204610 Isolador 1
9 24M7055 Arruela 2 8.400 X 16 X 1.600 mm
10 14M7151 Porca 2 M8
11 L153768 Presilha 1
1 L204983 Proteção 1
2 L203001 Paraf. auto-frenante 2
3 L203002 Paraf. auto-frenante 2
1 CQ40081 Proteção 1
2 AL80755 Apoio 1
3 19M7784 Parafuso 2 M10 X 20
4 19M7864 Parafuso 2 M8 X 12
5 DQ40077 Proteção 1
1 L201113 Blindagem 1
2 L62810 Vedação 2 COMPRIMENTO = 1000 mm
3 L157372 Parafuso 5
4 AL155749 Proteção 1
5 37M7179 Parafuso 6
6 L153769 Braçadeira 3
7 37M7240 Parafuso 3
8 L153759 Capa 1
9 L154067 Porca de Pressão 2
10 99M7098 Plugue 1
1 P50883 Anel o 1
2 AL175214 SenSor 1 Posição Rotativa
3 L210457 RetentoR 1
4 19M9368 Parafuso sextavado 2 M4 X 35
5 AL206069 Proteção 1
6 19M7139 Parafuso sextavado 2 M8 X 20
1 P50883 Anel o 1
2 AL175214 SenSor 1 Posição Rotativa
3 L212957 Blindagem 1
4 19M9368 Parafuso sextavado 2 M4 X 35
5 AL206069 Proteção 1
6 19M7139 Parafuso sextavado 2 M8 X 20
7 24M7053 Arruela 8 17 X 30 X 3 mm
8 19M7394 Parafuso sextavado 4 M16 X 25
1 P50883 Anel o 1
2 AL175214 SenSor 1 Posição Rotativa
3 L212957 Blindagem 1
4 19M9368 Parafuso sextavado 2 M4 X 35
5 AL178942 Proteção 1
6 19M7139 Parafuso sextavado 1 M8 X 20
7 19M7865 Parafuso 1 M8 X 16
8 24M7053 Arruela 8 17 X 30 X 3 mm
9 19M7394 Parafuso sextavado 4 M16 X 25
1 P50883 Anel o 1
2 AL175214 SenSor 1 Posição Rotativa
3 L210457 RetentoR 1
4 19M9368 Parafuso sextavado 2 M4 X 35
5 AL178942 Proteção 1
6 19M7139 Parafuso sextavado 1 M8 X 20
7 19M7865 Parafuso 1 M8 X 16
1 L211391 Blindagem 1
2 19M7784 Parafuso 4 M10 X 20
3 99M7057 Plugue 14
4 99M7009 Plugue 8
1 L211532 Blindagem 1
2 14M7396 Porca de segurança 4 M8
1 L173495 Pino 3
2 AL206035 Capa 1 LD
3 14M7273 Porca 3 M8
4 AL207509 Kit retentor 1
5 AL207508 Kit retentor 1
1 L39134 Rebite 6
2 R77915 Suporte 1
1 DQ64776 Ferramenta 1
2 CQ55615 Bucha 1
1 24M7043 Arruela 2 12 X 25 X 3 mm
2 L39119 Viga 1
3 14M7276 Porca 2 M16
4 DQ04397 Fechadura 1
5 03M7349 Parafuso 2 M16 X 25
6 RE275592 Caixa de ferramentas 1
7 L220101 Apoio 1
8 19M7493 Parafuso sextavado 2 M12 X 40
9 JD5720 Etiqueta 1
10 T23027 Pino 1
1 L216290 Apoio 1
2 L39119 Viga 1
3 RE275592 Caixa de ferramentas 1
4 03M7349 Parafuso 2 M16 X 25
5 14M7276 Porca 2 M16
6 19M7493 Parafuso sextavado 2 M12 X 40
7 24M7043 Arruela 2 12 X 25 X 3 mm
8 DQ04397 Fechadura 1
9 JD5720 Etiqueta 1
10 T23027 Pino 1
1 24M7051 Arruela 17 21 X 37 X 3 mm
2 19M7597 Parafuso sextavado 8 M20 X 50
3 DQ52327 Apoio 1 LH, USE WITH AL221864
AL229876 Apoio 1 LH, USE WITH AL228081
4 DQ52288 Apoio 1 RH, USE WITH AL221864
AL229877 Apoio 1 RH, USE WITH AL228081
5 AL220170 Apoio 1 LH, INCLUDES 14M7302, 14M7315
6 AL220171 Apoio 1 RH, INCLUDES 14M7302, L78937
7 24M7053 Arruela 8 17 X 30 X 3 mm
8 19M7488 Parafuso sextavado 8 M16 X 40
9 L157400 Arruela 8
10 R111173 Isolador 4
11 L76782 Luva 4 SUB FOR CQ27171
12 R66375 Isolador 4
13 19M9136 Parafuso sextavado 4 M20 X 110
14 14M7410 Porca de segurança 3 M20
15 14M7291 Porca com flange 6 M16
16 L168488 Tubulação 1
17 24M7047 Arruela 4 13 X 24 X 2.500 mm
18 19M7403 Parafuso sextavado 4 M12 X 35
19 AL200380 Apoio 2
20 14M7302 Porca soldável 4 M12
21 L78937 Parafuso soldável 1
22 14M7315 Porca 1 M20
23 19M7946 Parafuso sextavado 6 M20 X 40
1 RE339329 Relé 1
2 L32394 Tampa 2
3 R44302 Cinta 2
4 14M7298 Porca com flange 2 M8
5 37M7095 Parafuso 4
6 L171800 Correia 1
7 24M7055 Arruela 2 8.400 X 16 X 1.600 mm
8 AL174559 Chicote 1
9 L210021 Apoio 1
10 57M7264 Alojam. conector elétrico 1
11 57M7261 Alojam. conector elétrico 1
12 57M7630 Conj mont Conector elétrico 1
1 L210068 Janela 1 LH
2 L210069 Janela 1 RH
3 L157821 Vedação 2
4 L111480 Porca de Pressão 4
5 21M7423 Parafuso 4 M6 X 30
6 L41443 Anel o 4
7 24M7309 Arruela 4 6.600 X 22 X 2 mm
8 L78702 Bucha 4
9 L78704 Arruela de vedação 8
10 L78703 Tampa 4
11 03M7331 Parafuso 4 M8 X 35
12 14M7416 Porca com flange 4 M8
13 37M7305 Parafuso 2
14 L100685 RetentoR 2
15 L112951 Suporte 2
16 L112971 Cantoneira 1
17 L212981 Placa 2
18 L157820 Vedação 1
19 L210067 Pára-brisa 1
20 L116304 Etiqueta 2
21 L152254 Vedação 1
22 R46727 Selante 1
1 L210070 Janela 1
2 L157816 Vedação 1 LGTH = 3450 mm
3 L112290 Vedação 1 LGTH = 1250 mm
4 AL163210 Dobradiça 1 RH
5 03M7331 Parafuso 2 M8 X 35
6 L111419 Junta 2
7 L78704 Arruela de vedação 8
8 L78851 Bucha 2
9 24M7298 Arruela 2 8.400 X 25 X 2 mm
10 14M7166 Porca de segurança 2 M8
11 L78703 Tampa 8
12 AL163211 Dobradiça 1 LH
13 L111414 Cantoneira 1
14 L111440 Capa 2
15 21M7310 Parafuso 6 M6 X 25
16 24M7309 Arruela 6 6.600 X 22 X 2 mm
17 L78705 Bucha 6
18 24M7251 Arruela 6 6.400 X 18 X 1.600 mm
19 14M7376 Porca de segurança 6 M6
20 AL111717 Alavanca 1
21 14M7528 Porca de segurança 1 M6
22 24M7044 Arruela 1 13 X 20 X 2 mm
23 34M7302 Pino elástico 1 5 X 16 mm
24 AL173630 Apoio 1
25 L61335 Arruela 1
26 L156522 Plugue 1
27 L168271 Alavanca 1
28 T27260 Arruela 2
29 Z26250 Arruela 1
30 L110367 Arruela 2
31 R237474 Pino esférico 2
32 24M7207 Arruela 2 8.400 X 24 X 2 mm
33 24M7362 Arruela 4 8.400 X 16 X 1.600 mm
34 14M7478 Porca de segurança 2 M8
35 L75449 Perfil "u" 2
36 24M7055 Arruela 4 8.400 X 16 X 1.600 mm
37 19M7139 Parafuso sextavado 4 M8 X 20
38 14M7416 Porca com flange 4 M8
39 AL174357 Cilindro operado a gás 2 ORDER AL114803
40 19M7555 Parafuso 4 M8 X 30
1 SJ10969 ReseRvatóRio 1
2 SU21357 ReseRvatóRio 1
3 SU21358 Tampa do abasTecimenTo 1
4 19M8830 Parafuso 2 M8 X 30
5 SU21360 Bucha 2
6 SU21359 Plugue 1
7 14M7416 Porca com flange 2 M8
8 AL114276 VálVula de retenção 1
9 24M7260 Arruela 2 8.400 X 24 X 2 mm
10 24H1292 Arruela 4 11/32" X 3/4" X 0.120"
11 SJ10968 Motor do limp. pára-brisa 1
12 AL114275 VálVula de retenção 1
1 L154428 Blindagem 1
2 L100380 Parafuso 2
1 AL179341 TeTo 1
2 24M7139 Arruela 4 6.400 X 18 X 1.600 mm
3 L61335 Arruela 4
4 37M7422 Parafuso 4 M6 X 70
5 L157372 Parafuso 14
6 24M7315 Arruela 2 17 X 50 X 3 mm
7 L200226 Arruela 2
8 19M7481 Parafuso sextavado 2 M16 X 80
1 19M8482 Parafuso 4 M6 X 80
2 RE217551 Farol 2 Advertência Âmbar
3 RE49778 Lâmpada 4 12.80 V
1 AL207195 Suporte 1
2 24M7054 Arruela 4 6.400 X 12 X 1.600 mm
3 19M7560 Parafuso sextavado 4 M6 X 16
4 L152460 Bucha 4
5 L152250 Vedação 1
1 37M7291 Parafuso 2
2 L159241 Isolamento acústico 1 LH, Coluna C
3 L151569 Plugue 2
4 L221059 Isolamento acústico 1 LH; SUB FOR L209012, Coluna B
5 L218673 Isolamento acústico 1 RH, Coluna B
6 L151570 Plugue 4
7 L219134 Isolamento acústico 1 LH, Coluna A
8 L217975 Isolamento acústico 1 RH, Coluna A
9 L218107 Isolamento acústico 1 RH, Coluna C
10 L215451 Isolamento acústico 1 Traseira
1 AL117641 Painel 1
2 DT5470 Vedação AR
3 DT5472 Vedação AR
4 24M7298 Arruela 6 8.400 X 25 X 2 mm
5 19M7162 Parafuso sextavado 6 M8 X 16
6 L155423 Espaçador 2
7 DY8313 Apoio 2
8 AL173639 Painel 1
9 L168270 Trava 1
10 R54477 Rebite 2
11 L76767 Isolante 2
12 L152254 Vedação 3
13 L152591 Passa-fio 2
1 37M7361 Parafuso 6 M6 X 16
2 L174118 Parafuso 26
3 L39134 Rebite 6
4 L112232 Apoio 2
5 21M7292 Parafuso 2 M6 X 16
6 AL221689 Painel 1 INCLUDES L212150; RH
L212150 Painel 1 RH
7 L174710 Vedação 2 Inferior
8 L112657 Isolador 10 LGTH = 40 mm
9 L114257 Porca 24
10 L151528 Braçadeira 4
11 L175903 Parafuso 6
12 L222937 Moldura 1 SUB FOR L78846; LH
13 L173531 Vedação 2 Superior
14 24M7139 Arruela 6 6.400 X 18 X 1.600 mm
15 L152250 Vedação 2
16 L222938 Moldura 1 SUB FOR L78847; RH
17 L111480 Porca de Pressão 6
18 24M7251 Arruela 8 6.400 X 18 X 1.600 mm
19 L155423 Espaçador 4
20 AL221688 Painel 1 INCLUDES L212149; LH
L212149 Painel 1 LH
21 M84972 Porca 8
22 L100389 Plugue 2
23 L201828 Plugue 2
1 L156536 Painel 1
2 L156260 Armazém 1
3 DQ46008 Apoio 1
4 14M7416 Porca com flange 4 M8
1 L168519 Painel 1
2 L79648 Porca de Pressão 2
3 24M7027 Arruela 2 5.300 X 10 X 1 mm
4 R204258 Capa 1
5 L113846 Moldura 1
6 37M7290 Parafuso 3
7 37M7140 Parafuso 2
8 L158260 Painel de controle 1
9 AL115814 Porca 16
10 L102110 Porca 1
11 L218244 Parafuso 12
12 21M7246 Parafuso 4 M6 X 16
13 AL79029 Correia 1
14 14M7317 Porca 2 M6
15 L101932 Espaçador 2
16 21M7403 Parafuso 2 M6 X 40
17 21M7285 Parafuso 2 M6 X 12
18 L151699 Painel 1
19 L40924 Porca 3
20 AL201018 Capa 1
21 L157254 Vedação 2
22 37M7185 Parafuso 2
23 L39603 Porca 3
24 L113415 Parafuso 1
1 AL164922 Capota 1
2 L164972 Porca 3
3 L154378 Apoio 1
4 L154379 Apoio 2
5 L113415 Parafuso 1
6 14M7265 Porca de segurança 1 M5
7 24M7027 Arruela 1 5.300 X 10 X 1 mm
8 37M7181 Parafuso 8
1 AL158177 Capota 1
2 L154378 Apoio 1
3 L154379 Apoio 2
4 L154069 Cantoneira 2
5 21M7265 Parafuso 4 M5 X 12
6 L164972 Porca 3
7 L113415 Parafuso 4
8 14M7297 Porca 1 M5
9 L155361 Capa 1
1 AL158177 Capota 1
2 L154378 Apoio 1
3 L154379 Apoio 2
4 L154069 Cantoneira 2
5 21M7265 Parafuso 4 M5 X 12
6 L164972 Porca 3
7 L113415 Parafuso 1
8 14M7297 Porca 1 M5
1 AL156781 Pára-sol 1
2 21M7310 Parafuso 3 M6 X 25
3 L113023 Gancho 1
4 21M7296 Parafuso 2 M6 X 20
1 AL77485 Suporte 1
2 AL225505 RetRovisoR 1 SUB FOR AL78021
3 21M7423 Parafuso 2 M6 X 30, USE WITH AL78021
4 L79776 Vidro do retroVisor 1
5 L79777 Tomada 1
6 L78171 Apoio 1
7 L79775 Tampa 1
8 24M7047 Arruela 2 13 X 24 X 2.500 mm
9 44M7116 Pino de centragem 1
10 L220982 Suporte 1 SUB FOR L79778
1 AL77486 RetentoR 1
2 AL225505 RetRovisoR 1 SUB FOR AL78021
3 21M7423 Parafuso 2 M6 X 30, USE WITH AL78021
4 L79776 Vidro do retroVisor 1
5 L79777 Tomada 1
6 L78172 Apoio 1
7 L79775 Tampa 1
8 24M7047 Arruela 2 13 X 24 X 2.500 mm
9 44M7116 Pino de centragem 1
10 L220982 Suporte 1 SUB FOR L79778
1 L210075 Porta 1
2 L157817 Vedação 1
3 L78704 Arruela de vedação 4
4 AL78377 Suporte 2
5 03M7185 Parafuso 2 M8 X 25
6 L78851 Bucha 2
7 24M7055 Arruela 2 8.400 X 16 X 1.600 mm
8 14M7166 Porca de segurança 2 M8
9 L78703 Tampa 2
10 L157095 Suporte 1
11 22M7170 Parafuso de fenda 4 M8 X 35
12 24M7260 Arruela 4 8.400 X 24 X 2 mm
13 AL117519 Porca 4
14 L153130 Parafuso 2
15 24M7362 Arruela 2 8.400 X 16 X 1.600 mm
1 AL78276 Alavanca 1
2 AL179829 Dobradiça 1
3 L111988 Arruela 3
4 AL179831 Dobradiça 1
5 AL174358 Cilindro operado a gás 1
6 L210073 Porta 1
7 L157817 Vedação 1 LGTH = 3720 mm
8 L78768 Arruela 1
9 L78704 Arruela de vedação 1
10 L78769 Arruela 1
11 L78851 Bucha 1
12 24M7055 Arruela 1 8.400 X 16 X 1.600 mm
13 21M7392 Parafuso 1 M8 X 30
14 L78703 Tampa 1
15 L155606 Arruela de vedação 6
16 24M7362 Arruela 2 8.400 X 16 X 1.600 mm
17 21M7491 Parafuso 3 M8 X 16
18 L77651 Arruela 1
19 L151718 Tampa 1
20 L100869 Arruela 1
21 24H1292 Arruela 1 11/32" X 3/4" X 0.120"
22 R237474 Pino esférico 2
23 AL117519 Porca 4
24 40M7059 Anel de pressão 2
1 L113717 Grampo 1
2 L113907 Arruela de vedação 1
3 03M7192 Parafuso 1 M10 X 30
4 L213582 Contra-pino 1
5 L113440 Cantoneira 1
6 AL202908 Fechadura 1
7 19M8603 Parafuso 2 M8 X 45
8 14M7298 Porca com flange 2 M8
9 L212464 Placa de segurança 1
10 L113438 Capô 1
11 21M7310 Parafuso 1 M6 X 25
12 L113908 Arruela de vedação 1
13 L78691 Bucha 1
14 L113436 Placa 1
15 24M7178 Arruela 1 10.500 X 30 X 2.500 mm
16 L78690 Bucha 1
17 L102588 Parafuso 3
18 L79433 Arruela 1
19 AL113174 Alavanca 1
20 L79432 Porca 1
1 AL156998 Alavanca 1
2 19M9175 Parafuso 3 M8 X 30
3 L166962 Blindagem 1
4 L166961 Alavanca 1
5 19M8532 Parafuso 2 M6 X 35
1 AL169908 Apoio 1
2 14M7285 Porca 4 M10
3 19M8354 Parafuso 1 M10 X 80
4 24M7028 Arruela 3 10.500 X 20 X 2 mm
5 19M7785 Parafuso 1 M10 X 25
6 AL180272 Suporte 1 LH, Traseira
7 19M7166 Parafuso sextavado 2 M10 X 20
8 AL200739 Degrau 1 LH
9 14M7296 Porca com flange 4 M10
10 L80188 Plugue 1
11 03M7088 Parafuso 4 M10 X 20
1 R204258 Capa 1
2 L39134 Rebite 4
1 37M7361 Parafuso 4 M6 X 16
2 L157372 Parafuso 4 M6 X 16
3 L220138 Perfil "u" 1
4 L222601 Separação 1
5 99M7059 Plugue 5
6 99M7015 Plugue 3
1 L207694 Plugue 2
1 L78238 Porca 4
2 L218664 Apoio 1 Rádio
3 24M7054 Arruela 4 6.400 X 12 X 1.600 mm
4 19M7300 Parafuso sextavado 4 M6 X 10
5 L212514 Console 1
6 L78041 Cantoneira 1
7 24M7138 Arruela 1 5.300 X 15 X 1 mm
8 M71319 Rebite 1
9 37M7526 Parafuso 2
10 37M7263 Parafuso 2
11 L152335 Capa 1
1 PFA10097 Rádio 1
2 PF81461 Antena 1
1 PFA10510 Rádio 1
2 AXT13176 Chicote 1
3 57M13545 Alojam. conector elétrico 1
4 57M7535 Terminal conecTor eléTrico 1
5 14M7397 Porca de segurança 2 M6
6 PF81301 Antena 1
7 24M7146 Arruela 2 4.300 X 12 X 1 mm
8 PF11703 Parafuso 2
9 21M7246 Parafuso 2 M6 X 16
10 PF13379 Plugue 1
1 L171150 TapeTe 1 RH
2 L157274 Moldura 1
3 24M7138 Arruela 2 5.300 X 15 X 1 mm
4 37M7088 Parafuso 2
1 L171150 TapeTe 1 RH
2 L171151 TapeTe 1 LH
3 L157274 Moldura 1
4 24M7138 Arruela 2 5.300 X 15 X 1 mm
5 37M7088 Parafuso 2
1 CQ52392 Piso 1
2 R46727 Selante 1
3 L150424 Capa 1
4 19M7560 Parafuso sextavado 12 M6 X 16
5 24M7139 Arruela 12 6.400 X 18 X 1.600 mm
6 DT5471S Vedação 1
1 19M7768 Parafuso 3 M6 X 16
2 L157800 Placa 1
3 L110147 Suporte 1 Resistor
4 AL172331 Apoio 1
5 14M7255 Porca 2 M6
6 L112797 Parafuso 3
7 24M7027 Arruela 3 5.300 X 10 X 1 mm
8 19M7560 Parafuso sextavado 17 M6 X 16
9 L110146 Suporte 2
10 L110633 Suporte 1
11 L158565 Mangueira 1 Mangueira do Aquecedor
12 L110186 Mangueira 1 LGTH = 370 mm, Aquecedor à Válvula do Aquecedor
13 L158566 Mangueira 1 LGTH = 820 mm, Mangueira do Aquecedor, Retorno
14 AL179243 Mangueira 1 LGTH = 2129 mm, INCLUDES R10093, Alta Pressão
15 R10093 Anel o 2
16 AL110299 Mangueira 1 LGTH = 1570 mm, Sucção
17 R33259 Anel o 2
18 24M7054 Arruela 2 6.400 X 12 X 1.600 mm
19 AL171742 VálVula operada a mão 1 INCLUDES 16M7106
20 16M7106 Rebite 1 4 mm
21 L110496 Lente 1
22 L151733 Capa 1 Luz do Console
23 L157466 Defletor 2
24 AL110365 Farol 1 INCLUDES 14M7297
25 57M7105 Lâmpada 1 12 V
26 57M7615 Farol 2 12 V
27 RE43497 Interruptor 1 Rotativo
28 R44165 Porca de segurança 2
29 L110865 Etiqueta 1 Sistema de Ar-condicionado e Aquecedor
30 L110867 Etiqueta 1 Limpador de Para-brisa
31 L110189 Junta 2
32 24M7139 Arruela 12 6.400 X 18 X 1.600 mm
33 AL171286 Tubo 1 LH
34 19M7640 Parafuso sextavado 2 M5 X 12
35 14M7272 Porca 8 M6
36 37M7140 Parafuso 2
37 37M7185 Parafuso 6
38 37M7218 Parafuso 3
39 37M7219 Parafuso 2
40 L169889 Capa 1 Tampa do Interruptor
41 99M7057 Plugue 2
42 AL171287 Tubo 1 RH
43 AL59879 Interruptor 1 INCLUDES L59927, Termostato
L59927 Porca 1
44 AL76568 Botão 4
45 AL224589 Rede de ResistoRes 1 SUB FOR AL152449
46 L168126 Presilha 2
47 AL64588 Braçadeira 2
48 L110148 Cantoneira 1 LH
49 L110149 Cantoneira 1 RH
50 L38642 Passa-fio 1
51 L102357 Porca 8 RH
52 L79648 Porca de Pressão 8
53 L79884 Junta 2
54 L79919 Passa-fio 3
55 L113312 Apoio 1 LH
56 L113313 Apoio 1
57 R214023 Mangueira 2 Dreno de Condensado
58 L111184 Presilha 3
59 L111127 Presilha 1
60 L151731 Capa 1 Sistema de Ar-condicionado
61 L112250 Suporte 1
62 R106551 Capa 1
63 L170670 Placa 2
64 L110296 Anel o 2
65 L170387 Adaptador 2
66 RE46634 Interruptor 2 Rotativo
67 L169142 Protetor 2
68 19M8403 Parafuso sextavado 4 M8 X 75
69 14M7416 Porca com flange 4 M8
70 L168124 Passa-fio 3
71 SG06401 Braçadeira 2
72 37M7089 Parafuso 4 M6 X 12
73 L215115 Passa-fio 1
74 AL215704 Soprador 2 SUB FOR AL214942
75 14M7297 Porca 2 M5
76 R44302 Cinta 1
1 AL173750 Caixa 1
2 14M7233 Porca soldável 2 M8
3 L152250 Vedação AR
4 L155025 Vedação AR
5 AL160369 Chicote 1
6 L151729 Veneziana de aeração 2
7 AL152152 Caixa 1
8 57M7116 Terminal conecTor eléTrico 1
9 L111425 Porca de Pressão 2
10 L151732 Capa 1 Caixa do Filtro
11 40M7040 Anel de pressão 2
12 AL110300 Parafuso 2
13 37M7255 Parafuso 6
14 AL111469 Parafuso borboleta 2
15 AL225552 Filtro de ar 1
16 L110183 Apoio 1
17 24M7055 Arruela 2 8.400 X 16 X 1.600 mm
18 37M7272 Parafuso 2
19 AL163858 Trocador de calor 1
20 AL160645 VálVula de retenção 1 Válvula de Expansão
21 L157116 RetentoR 1
22 R33259 Anel o 1
23 R113050 Anel o 1
24 19M8669 Parafuso 2 M5 X 35
25 37M7042 Parafuso 4
26 R44302 Cinta 6
27 16M7106 Rebite 1 4 mm
28 57M7324 Alojam. conector elétrico 1 Interface, Cabine
29 L38053 Passa-fio 1
30 57M7381 Alojam. conector elétrico 1 Resistor
31 RE46734 Conj mont Conector elétrico 1
32 57M7115 Terminal conecTor eléTrico 5 Interruptor do Compressor
33 57M7210 Acessório conexão elétrica 1
34 57M7033 Acessório conexão elétrica 1
35 57M7309 Alojam. conector elétrico 1 Motor do Ventilador
36 RE46735 Conj mont Conector elétrico 1
37 57M7054 Terminal conecTor eléTrico 1
38 57M7309 Alojam. conector elétrico 1 Ventoinha Pressurizada
39 L111339 Apoio 1
1 L168690 RetentoR 1
2 L152663 Vedação 1 L = 90 mm
3 24M7055 Arruela 1 8.400 X 16 X 1.600 mm
4 14M7273 Porca 1 M8
1 L204774 RetentoR 1
2 L204776 Vedação 1
3 19M7866 Parafuso 1 M8 X 20
1 L154024 Peneira 1
1 T14264 Braçadeira 1
2 24M7028 Arruela 1 10.500 X 20 X 2 mm
3 14M7274 Porca 1 M10
4 24M7055 Arruela 4 8.400 X 16 X 1.600 mm
5 19M7301 Parafuso sextavado 4 M8 X 40
6 L156705 Conexão de união 1
7 L79903 Conexão 1
8 L64171 Vedação 1
9 L53831 Anel o 1
10 L79513 Conexão 1
11 L115093 Pino elástico 2
12 51M7045 Anel o 2 19.300 X 2.200 mm
13 L65830 Mangueira 1 LGTH = 235 mm
14 AL177615 Tubulação de óleo 1
15 AL114633 Conexão 1
16 AL204636 Tubulação de óleo 1
17 AL153772 Compressor 1
18 AL212941 Braçadeira 2
19 L170445 Anel de apoio 1
1 L156941 Conexão 1
2 R207639 Braçadeira 2
3 L175641 Braçadeira 3
4 AL203759 Tubulação 1
5 AH77724 Presilha 1
6 19M7932 Parafuso sextavado 1 M8 X 16
7 AL207374 Mangueira p/ ar comprimido 1
8 AL159725 Braçadeira 1
1 L114670 Anel o 1
2 R33259 Anel o 1
3 AL204464 Mangueira 1
4 R10093 Anel o 2
5 R113050 Anel o 1
6 19M7162 Parafuso sextavado 1 M8 X 16
7 AL168231 SenSor 1
8 L151429 Anel o 1
9 L172152 Cantoneira 1
10 19M7932 Parafuso sextavado 1 M8 X 16
11 14M7298 Porca com flange 2 M8
12 AL204579 RetentoR 1
13 L110816 Braçadeira 4
14 19M7177 Parafuso sextavado 2 M6 X 35
15 19M7160 Parafuso sextavado 1 M6 X 30
16 14M7272 Porca 2 M6
17 L53890 Anel o 1
18 AL216530 Mangueira 1 LGTH = 2025 mm, Compressor ao Condensador
19 R49921 Braçadeira 1
20 L110815 Braçadeira 2
21 19M7966 Parafuso 2 M6 X 25
22 24M7139 Arruela 1 6.400 X 18 X 1.600 mm
23 14M7255 Porca 1 M6
24 AL223598 Mangueira 1 SUB FOR AL216529
1 R113050 Anel o 1
2 AL168231 SenSor 1
3 L173738 Vedação 3
4 R219535 Isolador 1
5 R33259 Anel o 1
6 AL225045 Mangueira 1
7 L169299 Cinta 2
8 R215302 Presilha 1
9 AL169295 Braçadeira 1
10 AL221530 Mangueira 1 Evaporador ao Compressor
11 L157412 Isolador 1
12 AL169296 Braçadeira 2
13 19M7657 Parafuso 3 M8 X 25
14 L151429 Anel o 1
15 R10093 Anel o 2
16 L114670 Anel o 1
17 19M7966 Parafuso 2 M6 X 25
18 AL221488 Mangueira 1 Compressor ao Condensador
19 CQ62312 Isolador 1
20 L53890 Anel o 1
21 24M7055 Arruela 3 8.400 X 16 X 1.600 mm
1 AL168231 SenSor 1
2 L114670 Anel o 1
3 L53890 Anel o 1
4 L157412 Isolador 1
5 L169299 Cinta 2
6 L173738 Vedação 3
7 AL221570 Mangueira 1 (A)
8 AL225045 Mangueira 1
9 AL169296 Braçadeira 2
10 19M7657 Parafuso 3 M8 X 25
11 R33259 Anel o 1
12 R219535 Isolador 1
13 AL169295 Braçadeira 1
14 AL221569 Mangueira 1 (B)
15 19M7966 Parafuso 2 M6 X 25
16 24M7055 Arruela 3 8.400 X 16 X 1.600 mm
17 L151429 Anel o 1
18 R113050 Anel o 1
19 R10093 Anel o 2
20 CQ62312 Isolador 1
21 R215302 Presilha 1
(A) Evaporador ao Compressor (B) Compressor ao Condensador
Evaporator To Compressor Compressor To Condenser
Entre évaporateur et compresseur Entre compresseur et condensateur
Evaporador al compresor Compresor a condensador
1 L155376 Conexão 1
2 TY22465 Abraçadeira para mangueira 4
3 51M7043 Anel o 2 15.300 X 2.200 mm
4 AL116423 Conexão 1
5 CQ43598 Mangueira 1 Retorno do Aquecedor
6 CQ52174 Mangueira 1 Fornecimento do Aquecedor
7 L114178 Braçadeira 3
8 19M8011 Parafuso sextavado 1 M12 X 30
9 14M7275 Porca 2 M12
10 19M7073 Parafuso sextavado 1 M12 X 50
11 L153075 Mangueira 1 LGTH = 80 mm
12 L201442 Conexão 1
13 H77698 Cinta 2
14 24M7055 Arruela 1 8.400 X 16 X 1.600 mm
15 14M7029 Porca 1 M8
16 L174214 Proteção de mangueira 1
1 AL116423 Conexão 1
2 51M7043 Anel o 2 15.300 X 2.200 mm
3 L155376 Conexão 1
4 AL212942 Braçadeira 2
5 L114178 Braçadeira 3
6 CQ52174 Mangueira 1 Fornecimento
7 19M7403 Parafuso sextavado 1 M12 X 35
8 14M7275 Porca 2 M12
9 24M7055 Arruela 1 8.400 X 16 X 1.600 mm
10 14M7029 Porca 1 M8
11 L208077 Mangueira 1 Retorno
12 L224775 Blindagem 1 SUB FOR L215347
13 19M7865 Parafuso 2 M8 X 16
14 19M7493 Parafuso sextavado 1 M12 X 40
15 14M7298 Porca com flange 2 M8
16 L174214 Proteção de mangueira 1
17 CQ28556 Braçadeira 2
1 L214145 Duto de ar 1 LH
2 L214146 Duto de ar 1 RH
3 37M7290 Parafuso 2
1 AL173762 RetentoR 1
2 24M7055 Arruela 2 8.400 X 16 X 1.600 mm
3 19M7139 Parafuso sextavado 2 M8 X 20
4 14M7233 Porca soldável 3 M8
1 14M7029 Porca 4 M8
2 19M7139 Parafuso sextavado 4 M8 X 20
3 24M7026 Arruela 4 9 X 17 X 1.600 mm
4 AL219772 Assento 1
5 DQ62615 Kit p/ assento 1 Encosto
6 DQ62616 Kit do coxim 1 Encosto
7 DQ62617 Kit p/ assento 1 Base
8 DQ62618 Kit do coxim 1 Base
9 DQ62619 Estrutura 1
10 DQ62622 Kit p/ assento 1
11 DQ62623 Capa 1 Traseira
12 DQ50652 Kit peças de reposição 1
13 DQ62624 Suporte 1 Base
14 DQ62625 SuSpenSão do aSSento 1
15 DQ62626 Cinta 1
16 DQ50655 Kit peças de reposição 1
17 DQ58193 Kit do apoio para braço 1
18 DQ66167 Encosto 1
19 DQ62629 Cinto de segurança 1
20 CQ62633 Suporte 1 Traseira
21 DQ62632 Base 1 Inferior
22 DQ62630 Base 1 Superior
23 DQ62627 Kit trilhos do assento 1
24 L223869 Apoio 1 LH; SUB FOR CQ57475
25 L223868 Apoio 1 RH; SUB FOR CQ57433
26 19M7867 Parafuso 4 M8 X 25
1 AL117357 Suporte 1
2 AL210446 Kit do apoio para braço 1 LH
3 AL210447 Kit da alavanca 1
4 AL216577 Conj. do rolamento 1
5 AL221709 Ajustador 1
6 AL210458 Placa 1
7 AL210880 Alavanca 1 Encosto
8 AL210448 Conj. do rolamento 1
9 AL210467 Encosto 1
10 AL210468 Kit do apoio para braço 1 RH
11 AL210471 Kit do suporte 1
12 AL210472 Kit da alavanca 1
13 AL210449 Compensador 1
14 AL210881 Pacote de Peças 1
15 AL204297 Encosto 1
16 AL210872 Pacote de Peças 1
17 AL210465 Cabo 1 Fornecedor do Adaptador
18 AL210457 Interruptor 1 Interruptor do Assento
19 AL117363 Container 1
20 AXE47928 Indicador 1
21 AL210891 Kit do reparo 1
22 AL210510 Conjunto do Controle 1
23 AL210901 Pacote de Peças 1
24 AL210889 Mola 1
25 AL226648 Chicote 1
26 AL210896 Pacote de Peças 1
27 AL210522 Alavanca 1 Ajuste de Altura
28 AL210877 Pacote de Peças 1
29 AL210445 Manete 1
30 AL210462 Kit articulação do assento 1
31 AL210463 Peças de montagem 1
32 AL117352 Alavanca 1 Rótula
33 AL210459 Chicote 1
34 19M7761 Parafuso 1 M8 X 16
35 L64687 Rebite 1
36 L38892 Plugue 1
37 L62151 Parafuso 1
38 16M7099 Rebite 1 5 mm
1 L214530 Bucha 2
2 AL175988 Protetor 1
3 L38855 Rolete 4
4 AL41471 Pino fixador 1
5 L38853 Placa 1
6 L42041 Bucha 2
7 L38854 Mola 2
8 L65309 Blindagem 2
9 L38862 Barra 1
10 AL117346 Amortecedor 1
11 L63562 Pino fixador 2
12 40M7041 Anel de pressão 2
13 AL216544 Kit da alavanca 1
14 L65319 Pino 2
15 L38857 Plugue 1
16 L38861 Porca 1
17 T82227 Mola de tração 2
18 L65311 Anel 1
19 JD10212 Rolamento de esfeRas 1
20 L38850 Arruela 1
21 L65310 Anel 1
22 AL117348 Ajustador 1
23 AL38526 Garfo 1
24 AL117349 SuSpenSão do aSSento 1
25 L61612 Correia 1
26 L38890 Placa 1
27 L65312 Pára-choque 2
28 L65313 Pára-choque 1
29 AH202986 Módulo do Monitor 1
30 L38866 Mola 1
31 L38847 Guia 1
32 L38851 Rolete 1
33 AL216545 Conj. do rolamento 1
34 AL70627 Grampo 1
35 AL216546 SuSpenSão do aSSento 1
36 L214529 Bucha 2
1 AL173569 Assento 1
2 19M8166 Parafuso sextavado 1 M10 X 110
3 AL117531 Placa 1
4 AL160766 Apoio 1
5 AL160767 Alavanca 1
6 AL160768 RetentoR 1
7 L80188 Plugue 1
8 14M7167 Porca de segurança 2 M10
9 19M8003 Parafuso sextavado 1 M10 X 140
10 AL173179 Coxim 1
11 AL173178 Coxim 1
12 L209069 Capa 4 Assento
13 L172629 Espaçador 4
14 03M7099 Parafuso 4 M10 X 45
15 14M7400 Porca de segurança 4 M10
1 L171000 Etiqueta 1 RH
L170999 Etiqueta 1 LH
2 L218332 Etiqueta 1 RH, Designação do Modelo
L218331 Etiqueta 1 LH, Designação do Modelo
