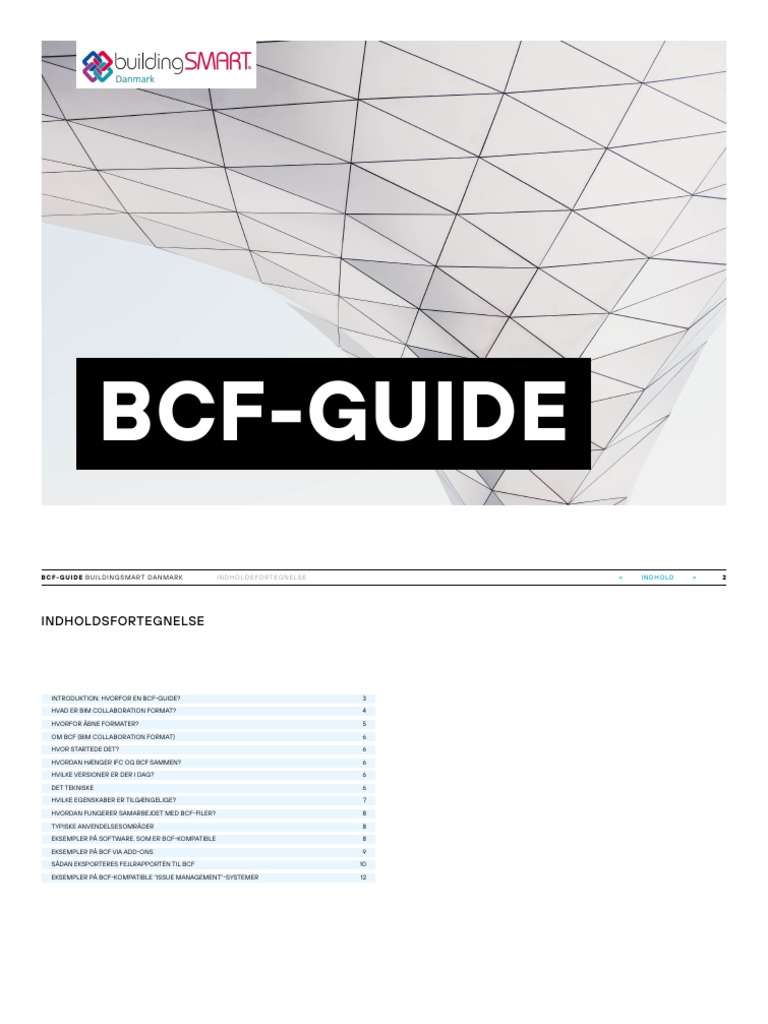

BCF-GUIDE

B C F - G U I D E B U I L D I N G S M A RT DA N M A R K I N D H O L D S F O R T E G N E LS E < INDHOLD > 2

INDHOLDSFORTEGNELSE

INTRODUKTION: HVORFOR EN BCF-GUIDE? 3

HVAD ER BIM COLLABORATION FORMAT? 4

HVORFOR ÅBNE FORMATER? 5

OM BCF (BIM COLLABORATION FORMAT) 6

HVOR STARTEDE DET? 6

HVORDAN HÆNGER IFC OG BCF SAMMEN? 6

HVILKE VERSIONER ER DER I DAG? 6

DET TEKNISKE 6

HVILKE EGENSKABER ER TILGÆNGELIGE? 7

HVORDAN FUNGERER SAMARBEJDET MED BCF-FILER? 8

TYPISKE ANVENDELSESOMRÅDER 8

EKSEMPLER PÅ SOFTWARE, SOM ER BCF-KOMPATIBLE 8

EKSEMPLER PÅ BCF VIA ADD-ONS 9

SÅDAN EKSPORTERES FEJLRAPPORTEN TIL BCF 10

EKSEMPLER PÅ BCF-KOMPATIBLE “ISSUE MANAGEMENT”-SYSTEMER 12

B C F - G U I D E B U I L D I N G S M A RT DA N M A R K INTRODUKTION < INDHOLD > 3

INTRODUKTION: HVORFOR EN BCF-GUIDE?

IFC er det fælles BIM-format, som gør vidensdeling Kolofon

muligt, og sikrer at byggeriets data kan kommunikeres
på tværs af fagdiscipliner og softwareplatforme i dag BCF-guide
og i mange år frem. Udgivet november 2021
Version 1.0
I Danmark er IFC blevet et almindeligt filformat for ud-
veksling af fagmodeller, koordinering mellem fagrådgi- Udgiver
vere, kvalitetssikring, mængdeudtræk og aflevering til Molio – Byggeriets Videnscenter
byg- og driftsherrer. På rigtig mange byggeprojekter, Lyskær 1, DK-2730 Herlev
er kollisionskontrol og kvalitetssikring af rådgivernes Telefon 70 12 06 00
fagmodeller blevet til en almindelig del af processen, Email info@molio.dk
og mens udveksling af fagmodeller naturligt udveks- Web molio.dk
les med den fælles standard, IFC, så er det ikke lige så
almindeligt at benytte den tilsvarende fælles standard,
BIM Collaboration Format (BCF), til udveksling af fejl- Guiden er udarbejdet af nedenstående arbejdsgruppe
rapporter. med opbakning fra en række personer i Molios
buildingSMART-netværk:
Med denne guide håber vi på at kunne gøre BCF mere
tilgængeligt for almindelige brugere, så̊ det ikke kræver Thomas Graabæk, Formfaktor Aps (buildingSMART
hjælp fra tegnestuens BIM-manager eller byggeplad- Danmark / Graphisoft Center Danmark)
sens IKT-leder. Nicklas Verdier Østergaard, PLH Arkitekter A/S

Både BCF- og IFC-formatet er udviklet af organisatio-
nen buildingSMART, som i Danmark er repræsenteret
af Molio. Denne guide er udarbejdet af Molio i samar-
bejde med Nicklas Verdier Østergaard (PLH) og Tho-
mas Graabæk (Formfaktor).
Med denne guide håber vi på at kunne gøre BCF mere
forståelig for, så brugen af BCF ikke kræver hjælp fra
tegnestuens BIM-manager eller byggepladsens IKT-
leder.

Softwareversioner brugt i illustrationerne:

• Revit 2022
• ARCHICAD 25
• Navisworks 2021
• Solibri Anywhere 9.10.2
• BIMcollab ZOOM
B C F - G U I D E B U I L D I N G S M A RT DA N M A R K H VA D E R B I M C O L L A B O R AT I O N FO R M AT ? < INDHOLD > 4

HVAD ER BIM COLLABORATION FORMAT?

Introduktion
I et godt byggeprojekt er det vigtigt med et godt sam-
arbejde. Et godt samarbejde kræver tydelig kommuni-
kation. I en digital hverdag betyder det, at du bl.a. skal
BYGHERRE RÅDGIVER
tænke over, hvordan det du sender modtages digitalt
af modtageren.

Hvor IFC i særdeleshed egner sig til udveksling mel-

lem fagdiscipliner og til aflevering/arkivering, er BIM
Collaboration Format (BCF) på samme måde egnet til
udveksling af fejlrapporter mellem fagdiscipliner og til
dokumentation af kvalitetssikringen.

BCF kan eksporteres fra det program man kvalitetssik-

rer i og importeres i BIM-programmet, så man let(tere)
kan udbedre de fejl, der er fundet.

Denne proces bør gentages, hvor en ny version af

BIM-projektet udsendes som IFC-fil, kvalitetssikres og
fejlrapporten udsendes som BCF-fil, hvorved oprettel-
sen af projektet er dokumenteret.

Da BCF-filen afspejler fejlrapporten, bør den ikke inde- UDFØRENDE DRIFTSHERRE

holde alle fundne fejl, men grupper af fejl i kategorier,
så man kan rette alle de forekomster af samme type
fejl på én gang. Dette kunne f.eks. være hvis alle søjler
stopper ved underkant nedhængt loft, og selv om det
medfører hundredevis af fejl under kvalitetssikringen,
vil det kun være ét punkt i fejlrapporten, der kan rettes
en gang for alle (ved at forlænge alle søjlerne), hvorved
alle de hundredevis af fejl forsvinder ved næste mo-
del-check.

�Oprindelig illustration fra BIMbyen i ca. 2010

B C F - G U I D E B U I L D I N G S M A RT DA N M A R K H VO R F O R Å B N E F O R M AT E R ? < INDHOLD > 5

HVORFOR ÅBNE FORMATER?

Tænker du på formater, hver gang du sender en Eksempler fra dagligdagen:

email? • HTML
I de tidlige dage af internettet var der fx forskellige for- • PDF
mater for emails. Det betød, at når du sendte en email • JPEG
til en anden, krævede det at begge parter benyttede • PNG
samme email-program, for at modtageren kunne åbne, • OpenDocument
se og besvare din email. Heldigvis har en række kloge • ZIP
hoveder fundet ud af, det var uhensigtsmæssig og • XML
fundet på en fælles standard, som i dag er indbygget i
gængse emailklienter. Det samme gør sig gældende for I byggeri har vi endnu ikke helt den samme grad af
store dele af det moderne internet vi kender i dag. fokus på fælles standarder. buildingSMART arbejder på
at udbrede og øge fokus på nogle af de standarder, der
Åbne formater er over alt kan være med til at løse branchens udfordringer. Et af
I dag er en stor del af de grundsten, der udgør det disse formater er BCF.
internet vi har i dag, en række af åbne formater og
standarder. For byggeri:
• OpenDWG
• DXF
• IFC
• BCF
• IDM
• 3DS
B C F - G U I D E B U I L D I N G S M A RT DA N M A R K OM BCF? < INDHOLD > 6

OM BCF

Hvor startede det? Hvilke versioner er der i dag?

BCF-formatet er oprindeligt udviklet til koordinering og I dag er den mest brugte version af BCF-formatet BCF
kollisionskontrol af digitale modeller, der er eksporteret 2.1 (udgivet i 2019), mens vi afventer BCF 3.0 imple-
i IFC-formatet mellem de to softwareproducenter, So- menteres i softwaren.
libri og Teklas, programmer tilbage i 2009. Formatet er
udviklet i samarbejde med Applied Building Infoma- Det tekniske
tics iabi1) på München University of Applied Sciences. I BCF er simpelt, men effektivt, og består af:
dag er BCF en fælles standard, alle software producen- • Information om det eller de elementer kommentaren
ter kan implementere og udviklingen af formatet vare- knytter sig til
tages af buildingSMART. Denne udvikling kan følges på • et billede
GitHub2), hvor BCF 3.0 blev udgivet i sommeren 2021. • en kommentar
Vi afventer dog stadig at se BCF 3.0 implementeret i • en dato
gængse BIM-programmer. • en række andre felter, som gør det muligt at admini-
strere de fejl, som skal rettes.

Figur 1 PDF med indsat kommentar.

Denne proces gør det nemt for den person der skal indarbejde rettelserne at finde ud nøjagtig hvor og hvad han skal rette.

+ +
TEKST BIM

Billede & Data Kommentar Aktivitet

Hvordan hænger IFC og BCF sammen? Hvor PDF-filen – det åbne filformat som udveksles – BCF-filen er faktisk en mappe, som er komprimeret som
Den simple forklaring af hvad BCF er og kan forklares kan indeholde noten, er disse to informationer opdelt ZIP-fil, hvor filnavnet automatisk omdøbes så endelsen
Eksport-fil Eksport-fil
ved at skal du tænke på BCF som et kommentarspor i hver sit filformat på et BIM-projekt. Her indeholder er .bcf. Man kan altså selv åbne denne fil og se indhol-
i f.eks. en PDF eller et Word-dokument, hvor rettelser IFC-filen projektets udformning, mens kommentarerne det i mappen.
skrives som en note hæftet til det rette sted i dokumen- er gemt i BCF-filen. Dette er bl.a. praktisk, for dokumen-
tet tation af kvalitetssikringsprocessen.

I virkeligheden indeholder BCF-formatet noget mere

end en simpel note, hvilket vi kommer tilbage til i et
senere kapitel…

1) https://iabi.eu Kommentar Kommentar

2) https://github.com/buildingSMART/BCF-XML
B C F - G U I D E B U I L D I N G S M A RT DA N M A R K
Et praktisk eksempel:
Udover to filer med information om version og projekt,
indeholder ZIP-filen en folder for hvert issue (emne)
med dets unikke id. Folderen indeholder 3 filer for hvert
issue:
markup.bcf
En XML-fil, som beskriver hvilke felter, der er med og
deres værdi.
En billede-fil i PNG-format, som ofte viser et skærmbil-
lede – måske med påtegning af f.eks. en rød cirkel eller
pil, eller tegningerne med eventuelle fotos fra bygge-
pladsen.
viewpoint.bcfv
En XML-fil, som beskriver hvilke objekter, der er med og
deres visuelle indstillinger.
Snapshot.png.
OM BCF
Hvilke egenskaber er tilgængelige?
BCF 2.1 indeholder en række felter, som er standard.
Standardfelter gør, at du f.eks. altid har en beskrivelse
(name), et statusfelt (TopicType) til en fundet ”fejl” og
oprettelsesdato (CreationDate). De faste felter gør, at
du som bruger af BCF f.eks. kan sende en BCF-fil ge-
nereret i Solibri til en modtager, der bruger f.eks. Syme-
tris BCF-addin til Revit. Modtageren kan se de samme
felter, udfylde/præcisere og sende BCF-filen retur.
Ligeledes er der en række valgfrie felter, som ikke alle
softwareudviklere har vagt at understøtte. Dette skal
man være opmærksom på, hvis man i en gruppe af
rådgivere bruger BCF-værktøjer udviklet af forskellige
softwareleverandører. Det anbefales derfor altid at
teste den aftalte proces for udveksling af BCF-filer i
opstarten af projektet, sådan at en eventuel manglende
understøttelse fanges inden den egentlige konsistens-
kontrol udføres. Det kan lyde en smule besværligt, men
i praksis er langt de fleste felter, man har brug for, med
som standard i BCF.
< INDHOLD > 7
Muligheden for at udbygge BCF med valgfrie felter er Beskrivelse af felter til BCF2.1:
ét af de punkter, hvor BCF 3.0 er forbedret i forhold til https://github.com/BuildingSMART/BCF-XML/tree/
BCF 2.1. I BCF 3.0 er der en fælles standard for, hvordan feature/topicArea/Documentation
man beskriver ekstra felter.
Beskrivelse af felter til BCF3.0:
Det betyder, at softwareleverandøren ikke længere https://github.com/BuildingSMART/BCF-XML/tree/
vælger, hvad de understøtter, men at det er dig som release_3_0/Documentation
bruger, der bestemmer, hvad der er brug for, samtidig
med at du kan forvente, at modtageren af BCF-filen
kan se alle ekstrafelterne. Forhåbentlig vil det være
med til at udbedre anvendelsen af BCF, og vi vil givet-
vis se nye anvendelsesmuligheder for BCF. BFC 3.0 er
dog så nyt ved udarbejdelsen af denne guide, at det er
svært at spå om.
Vær opmærksom at BCF, som format, er resultatet af
en kontrol. BCF-filen vil derfor sjældent kunne stå alene
som dokumentation. BCF-filen indeholder ikke infor-
mationer om hvad samlet er tjekket, hvad der undladte
og tolerancer osv. Molios vejledning for konsistenskon-
trol af bygningsmodeller (C402) beskriver dette mere
detaljeret.
B C F - G U I D E B U I L D I N G S M A RT DA N M A R K H VO R DA N F U N G E R E R S A M A R B E J D E T M E D B C F - F I L E R ? < INDHOLD > 8

HVORDAN FUNGERER SAMARBEJDET

MED BCF-FILER?

I de fleste tilfælde benyttes BCF-filer til at udveksle fejl Typiske anvendelsesområder:

i fejlrapporter, som er oprettet ved en visuel granskning
eller ved automatiseret kvalitetstjek, som f.eks. kollisi- • Granskning ved faseskifte
onskontrol. De fejl, man finder i BIM-projektet, oprettes • Redline 2D og 3D – f.eks. fra Revit til Revit
i en fejlrapport, f.eks. med et skærmbillede og en note, • Kollisionsrapporter
og eksporteres som BCF-fil. • Mangelgennemgang
• Dokumentation af kvalitetssikring
Denne fil kan nu sendes til de relevante parter, som skal
udbedre fejlene. Mange BIM-programmer kan åbne
BCF-filer direkte, mens nogle BIM-programmer kræver Eksempler på software, som er BCF-kompatible:
et plugin for at arbejde med BCF-filer. Når BCF-filen
er importeret, kan man klikke fra fejl til fejl og udbed- • Archicad
re dem. Når man i BIM-programmet klikker på en fejl, • Tekla
zoomer programmet automatisk ind på fejlen og marke- • Navisworks
rer evt. de relaterede objekter i modellen. Dette gør det • Solibri Office
langt hurtigere at oprette projektets fejl med BCF, frem • Dalux
for en fejlrapport udsendt som PDF eller regneark. • BIMsight
• BIMcollab ZOOM
Når hver part har udbedret deres fejl, laves et nyt check • Vectorworks
af BIM-projektet. Er der stadig fejl i projektet gentages • DDS-CAD
processen, indtil alle fejl er udbedret. • simpleBIM

“Issue Manager og Issue Organizer styrer BCF-filens fejl-håndtering i Archicad.

B C F - G U I D E B U I L D I N G S M A RT DA N M A R K E KS E M P L E R PÅ B C F V I A A D D - O N S < INDHOLD > 9

EKSEMPLER PÅ BCF VIA ADD-ONS

BIM-programmer som ikke er kompatible med BCF,

kan blive det via plugins fra andre udviklere (3. part).
Som eksempel udvikler virksomheden KUBUS gratis
BCF-plugins, kaldet BCF Manager, til f.eks.:
• Revit
• Trimble Connect
• BricsCAD BIM
• AutoCAD
• Civil 3D
• MagiCAD

Da disse ”BIM Manager”-plugins indeholder udvidet

funktionalitet i forhold til BCF-standarden, findes der
også tilsvarende plugins til de BIM-programmer, som i
forvejen er kompatible med BCF.

Overblik over projektets fejl-status i BIMcollab.

B C F - G U I D E B U I L D I N G S M A RT DA N M A R K S Å DA N E KS P O R T E R E S F E J L R A P P O RT E N T I L B C F < INDHOLD > 10

SÅDAN EKSPORTERES FEJLRAPPORTEN TIL BCF

1. Check 2. Opret fejl i rapport

Den udførte konsistenskontrol har fundet et ”problem”, som skal løses. Her er det en søjle, som er placeret uhensigts- Den fundne fejle dokumenters og eventuelle andre problemer tilføjes. For hver gruppe af problemer udfyldes en kort
mæssigt. Problemet er bl.a. at dørene ikke kan åbne uden at ramme søjlen. beskrivende titel og der angives evt. en ansvarlig for udbedring, sammen med et skærmbillede af modellen. Giver det
mening, kan man tegne anvisninger på billedet hånden.
B C F - G U I D E B U I L D I N G S M A RT DA N M A R K S Å DA N E KS P O R T E R E S F E J L R A P P O RT E N T I L B C F < INDHOLD > 11

3. Eksporter rapport til BCF-fil 4. Ved import af BCF-filen, kan listen af ”issues” ses:
En samlet rapport med de udvalgte ”problemer” eksporteres til BCF (f.eks. BCF 2.1). Dobeltklikkes der på et emne på listen, zoomes ind på de relevante objekter i 3D og den resterende model slukkes:

Issue Organizer i Archicad

Issue Manager i Archicad

B C F - G U I D E B U I L D I N G S M A RT DA N M A R K E KS E M P L E R PÅ B C F - KO M PAT I B L E “ I S S U E M A N AG E M E N T ” - SY ST E M E R < INDHOLD > 12

EKSEMPLER PÅ BCF-KOMPATIBLE “ISSUE MANAGEMENT”-SYSTEMER

Der er en række ”issue management”-systemer, som er Når et ”issue management”-system er BCF-kompatibelt, menes der, at man kan im-
kompatible med BCF. Det vil sige, at systemet håndte- portere og eksportere data i BCF-format. Der kan dog i systemet godt være en række
rer et workflow for fejlhåndtering og kan både importe- muligheder og data, som ikke nødvendigvis lader sig udveksle i BCF-format.
re og eksportere fejl-rapporterne som BCF.

Fordelen ved ”issue management”-systemer frem for at

sende BCF-filer frem og tilbage er, at man kan syn-
kronisere fejlrapporterne i ”live” mellemparterne, og
dermed også sende fejl mellem hinanden. Et eksempel
på dette kunne være:

1. Rådgiver eller entreprenør på et givent projekt

udfører en kvalitetssikring og ser, at en søjle er
placeret foran et vindue.
2. Denne fejl oprettes i kvalitetssikrings-softwaren og
synkroniseres med ”issue management”-systemet
i skyen.
3. Til næste projekteringsmøde, vurderer pro-
jekt-teamet sammen, at arkitekten skal udbed-
re denne fejl, da det oftest er lettere at flytte et
Kobling til BIMcollab server.
vindue, end et bærende element. Dette noteres i
”issue management”-systemet.
4. Når arkitekten åbner sit BIM-program og trækker Overfør ”problemer” fra den tidligere genereret samling. Nu vises de aktive fejl i Solibri under BCF Live View.
fejlrapporten fra ”skyen”, er det muligt at filtrere
listen over fejl, så hun kun ser sine fejl. Hver gang
hun dobbeltklikker på en fejl, zoomer programmet
automatisk ind på de relevante bygningsdele og
slukker alt andet i 3D-visningen.
5. Når fejlen er rettet, sender arkitekten fejlen videre
til konstruktionsingeniøren, med en kommentar
om, at ingeniøren gerne må sikre sig, at søjlen står
korrekt. Når denne opgave er udført, definerer han
fejlen som ”lukket”.
6. Til næste IKT-koordineringsmøde gennemgår
projekteringslederen alle lukkede fejl, og de fejl han
godkender, flyttes til et område for senere doku-
mentation og vil ikke længere ses på den aktive
liste.
B C F - G U I D E B U I L D I N G S M A RT DA N M A R K E KS E M P L E R PÅ B C F - KO M PAT I B L E “ I S S U E M A N AG E M E N T ” - SY ST E M E R < INDHOLD > 13

I BIMcollab kan man have flere projekter på samme tid: For hvert projekt vises et ”dashboard”, som giver overblik over projektets ”issues”:
B C F - G U I D E B U I L D I N G S M A RT DA N M A R K E KS E M P L E R PÅ B C F - KO M PAT I B L E “ I S S U E M A N AG E M E N T ” - SY ST E M E R < INDHOLD > 14

Listen med fejl kan vises som ”thumbnails” med en illustration og enkelte oplysninger: Dobbeltklikkes en fejl, kan man bl.a. give emnet en titel, beskrivelse, tildele det til en person, give det en prioritet og
meget mere:
B C F - G U I D E B U I L D I N G S M A RT DA N M A R K E KS E M P L E R PÅ B C F - KO M PAT I B L E “ I S S U E M A N AG E M E N T ” - SY ST E M E R < INDHOLD > 15

Fejlrapporterne kan efterfølgende eksporteres som BCF-filer: Og på samme vis kan BCF-filer importeres og nye ”issues” tilføjes:
B C F - G U I D E B U I L D I N G S M A RT DA N M A R K E KS E M P L E R PÅ B C F - KO M PAT I B L E “ I S S U E M A N AG E M E N T ” - SY ST E M E R < INDHOLD > 16

Import af BCF-fil i Revit Det er nu muligt at arbejde med BCF-filen i Revit.

Da Revit ikke i sig selv er kan udveksle BCF, benyttes add-ins til at tilføje denne funktionalitet. Vi viser import af Ud fra lisen kan de samme elementer vises i Revit, hvorved det er nemt at ændre det der skal ænders.
BCF-filen ved brug af NTI Tools, som har BCF kompabilitet.

I NTI Tools vælges den relevante BCF-fil til import:

B C F - G U I D E B U I L D I N G S M A RT DA N M A R K E KS E M P L E R PÅ B C F - KO M PAT I B L E “ I S S U E M A N AG E M E N T ” - SY ST E M E R < INDHOLD > 17

Efterfølgende ændres status for den fundne fejl og BCF-filen gemmes og sendes til rette modtager.
