‫راهنمای پیکر بندی ‪IFD9506‬‬

‫روش اتصال به ‪ PLC‬و ‪UPLOAD/DOWNLOAD‬‬

‫برنامه در ‪WPLSOFT‬‬

‫روش اتصال به ‪ HMI‬و مانیتورینگ‬

 To upload/download the program via
WPLSoft

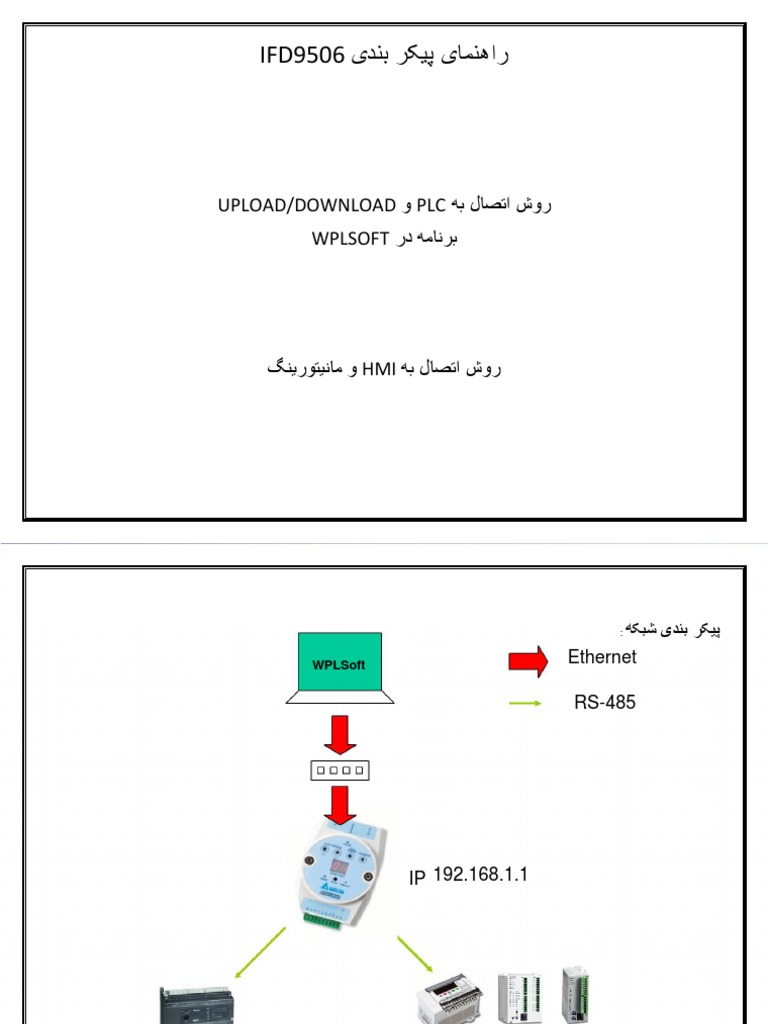

: ‫پیکر بندی شبکه‬
WPLSoft Ethernet

RS-485

IP 192.168.1.1

ES2/EX2 EH2/SV/SA/SX/SC/SS
 To upload/download the program via
WPLSoft
IFD9506 ‫پیکر بندی شبکه مدباس‬

7,E,1,9600 ‫ از روی پنل‬IFD9506 ‫تنظیم پروتکل‬-1

Station address= 8 :

Data format= 7-E-1:

 To upload/download the program via
WPLSoft
Data format= 9600 :

DCI SOFT ‫بوسیله نرم افزار‬IFD9506 ‫شبکه‬IP ‫تنظیم‬

To upload/download the program via
WPLSoft
(D1120,D1121,D1038) PLC‫تنظیم پروتکل شبکه مدباس‬-2
To upload/download the program via
WPLSoft
:‫ برروی شبکه‬IFD9506 ‫پیدا کردن انالین‬
To upload/download the program via
WPLSoft
:‫ را انتخاب کنید‬IFD 9506
To upload/download the program via
WPLSoft
:‫ می باشد‬D1121 ‫مقدار ریخته شده در رجیستر‬STATION ADDRESS ‫مقدار موجود در‬
To upload/download the program via
WPLSoft
:‫اطمینال حاصل کنید‬PLC ‫ و‬IFD6905 ‫شما میتوانید از ارتباط بین‬
‫‪To upload/download the program via‬‬
‫‪WPLSoft‬‬
‫اگر ارتباط بین ‪PLC‬و‪IFD6905‬صحیح باشد پنجره مانند زیر نمایش داده میشود‪:‬‬
To upload/download the program via
WPLSoft
:‫دانلود برنامه‬
To upload/download the program via
WPLSoft
:IFD9506 ‫مانیتورینگ انالین برنامه بوسیله‬
 To monitor the value of slave devices by using HMI
AE series with Ethernet function)(

Ethernet

RS-485

IP 192.168.1.1

D1120=H86 D1120=H86 Station

K1=D1121 K2=D1121 K3=address
EX2 SV DTB
 ‫تنظیم ‪:HMI‬‬
‫مدل ‪ HMI‬را انتخاب میکنیم‪:‬‬
 ‫بر روی ‪ ETHERNET‬کلیک کرده‬
‫گزینه ‪ NEW‬را انتخاب کرده‬
‫در قسمت ‪ IP , CONTROLLER IP‬تنظیم شده برروی ‪ IFD9506‬را وارد میکنیم‬
‫برای اضافه کردن ‪ DEVICE‬های بیشتر دوباره بر روی ‪ NEW‬کلیک کرده و ‪ STATION ADDRESS‬آن را وارد میکنیم ‪:‬‬
‫برای مثال پروژه تغییر ساعت و تاریخ بر روی ‪ plc‬ها ونوشتن مقدار ‪ sv‬کنترلر دما اجرا میشود‪.‬‬
‫در تنظیمات اولیه ‪ HMI‬سه ‪ LINK‬با ‪ STATION ADDRESS‬های ‪1‬و‪2‬و‪ 3‬ایجاد میکنیم‪.‬‬
‫‪-1‬بر روی ‪ input‬کلیک کرده و ‪ numeric entry‬را انتخاب میکنیم‪.‬‬
 ‫‪-2‬بر روی ‪ numeric entry‬کلیک کرده تا صفحه تنظیمات ان باز شود‪.‬‬
‫‪-3‬در صفحه باز شده در قسمت ‪ write address‬بر روی ایکون مشخص شده کلیک میکنیم‪.‬‬
‫‪-4‬در صفحه باز شده منوی لینک را باز کرده و ‪ ETHER LINK1‬را انتخاب میکنیم‪.‬‬
‫‪-5‬در قسمت ‪ DEVICE TYPE‬رجیستر ‪ D‬را انتخاب کرده و در قسمت ‪ ADDRESS‬آدرس رجیستر مورد نظر را وارد‬
‫میکنیم‪.‬‬
D1313 D1314 D1315 D1316 D1317 D1318 D1319
‫‪ LINK‬را برای ‪ PLC‬دوم برروی ‪ ETHER LINK 2‬تنظیم میکنیم‪.‬‬
www.deltakaran.com
 ‫اگر نتوانستید ارتباط بگیرید‪:‬‬
‫‪-1‬تنظیمات شبکه مدباس ‪ IFD9506‬و کنترلر را چک کنید‪.‬تنظیمات شبکه هردو اعم از‪ baud rate‬و‪Data format‬‬
‫باید یکسان باشد‪.‬‬

‫‪ IP -2‬شبکه ‪ IFD 9506‬و ‪ IP‬وارد شده در ‪ HMI‬یا ‪ PLC‬را چک کنید‪.‬‬

‫‪ STATION ADDRESS -3‬دستگاه های های متصل به شبکه مدباس را چک کنید‪.‬‬
