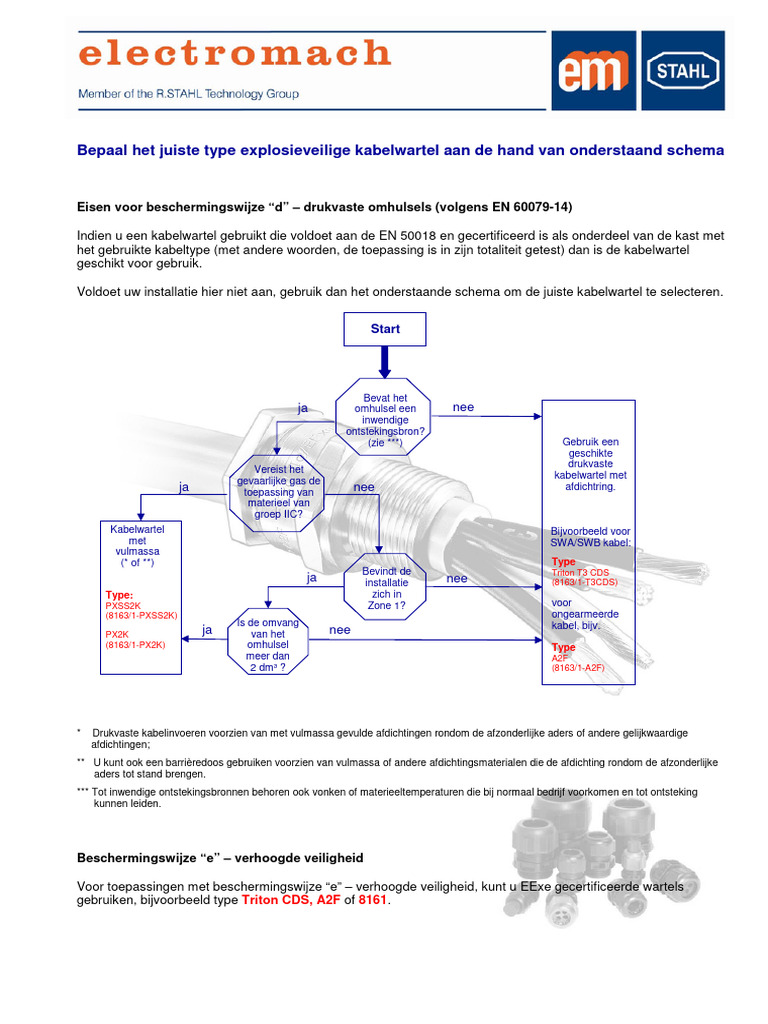

Bepaal het juiste type explosieveilige kabelwartel aan de hand van onderstaand schema

Eisen voor beschermingswijze “d” – drukvaste omhulsels (volgens EN 60079-14)

Indien u een kabelwartel gebruikt die voldoet aan de EN 50018 en gecertificeerd is als onderdeel van de kast met
het gebruikte kabeltype (met andere woorden, de toepassing is in zijn totaliteit getest) dan is de kabelwartel
geschikt voor gebruik.

Voldoet uw installatie hier niet aan, gebruik dan het onderstaande schema om de juiste kabelwartel te selecteren.

Start

Bevat het
ja omhulsel een nee
inwendige
ontstekingsbron?
(zie ***) Gebruik een
geschikte
drukvaste
Vereist het
kabelwartel met
gevaarlijke gas de
ja toepassing van nee afdichtring.
materieel van
groep IIC?
Kabelwartel Bijvoorbeeld voor
met SWA/SWB kabel:
vulmassa
(* of **) Type
Bevindt de Triton T3 CDS
ja installatie nee (8163/1-T3CDS)
Type: zich in
PXSS2K Zone 1? voor
(8163/1-PXSS2K) ongearmeerde
Is de omvang kabel, bijv.
PX2K ja van het nee
(8163/1-PX2K) omhulsel Type
meer dan A2F
2 dm³ ? (8163/1-A2F)

* Drukvaste kabelinvoeren voorzien van met vulmassa gevulde afdichtingen rondom de afzonderlijke aders of andere gelijkwaardige
afdichtingen;
** U kunt ook een barrièredoos gebruiken voorzien van vulmassa of andere afdichtingsmaterialen die de afdichting rondom de afzonderlijke
aders tot stand brengen.
*** Tot inwendige ontstekingsbronnen behoren ook vonken of materieeltemperaturen die bij normaal bedrijf voorkomen en tot ontsteking
kunnen leiden.

Beschermingswijze “e” – verhoogde veiligheid

Voor toepassingen met beschermingswijze “e” – verhoogde veiligheid, kunt u EExe gecertificeerde wartels
gebruiken, bijvoorbeeld type Triton CDS, A2F of 8161.
 Wartels die geschikt zijn voor beschermingswijze “d” - drukvaste omhulsels - en
beschermingswijze “e” - verhoogde veiligheid:

Type PX2K PXSS2K

Explosieveiligheid II 2 GD EEx d IIC II 2 GD EExd IIC

II 2 GD EEx e II II 2 GD EExe II
Explosiebeveiliging Gas / Stof Gas / Stof

Certificaat SIRA 01 ATEX 1285X SIRA 01 ATEX 1285X

Materiaal wartel messing messing

Optioneel: messing vernikkeld, RVS Optioneel: messing vernikkeld, RVS

Beschermklasse IP 66 IP 66
IP 67 & IP 68 (10 mr. diepte) IP 67 & IP 68 (10 mr. diepte)

Omgevingstemperatuur - 60 °C…+ 100 °C - 60 °C…+ 100 °C

Kabeltype Gearmeerde kabel Ongearmeerde kabel

Type Triton CDS (T3CDS) A2F

Explosieveiligheid II 2 GD EExd IIC II 2 GD EExd IIC

II 2 GD EExe II II 2 GD EExe II

Explosiebeveiliging Gas /stof Gas / stof

Certificaat SIRA 00 ATEX 1148X SIRA 02 ATEX 1057X

Materiaal wartel messing messing

Optioneel: aluminium, messing vernikkeld, Optioneel: aluminium, messing vernikkeld,
RVS RVS
Beschermklasse IP 66 IP 66
IP 67 & IP 68 (10 mtr. diepte) IP 67 & IP 68 (10 mtr. diepte)

Omgevingstemperatuur - 60 °C…+ 130 °C - 60 °C…+ 130 °C

Kabeltype Gearmeerde kabel Ongearmeerde kabel

Rev. 02 NL

Uitvoerige technische documentatie is op aanvraag beschikbaar. U kunt ook een kijkje nemen op onze website,
www.electromach.com -> products -> cable glands.
