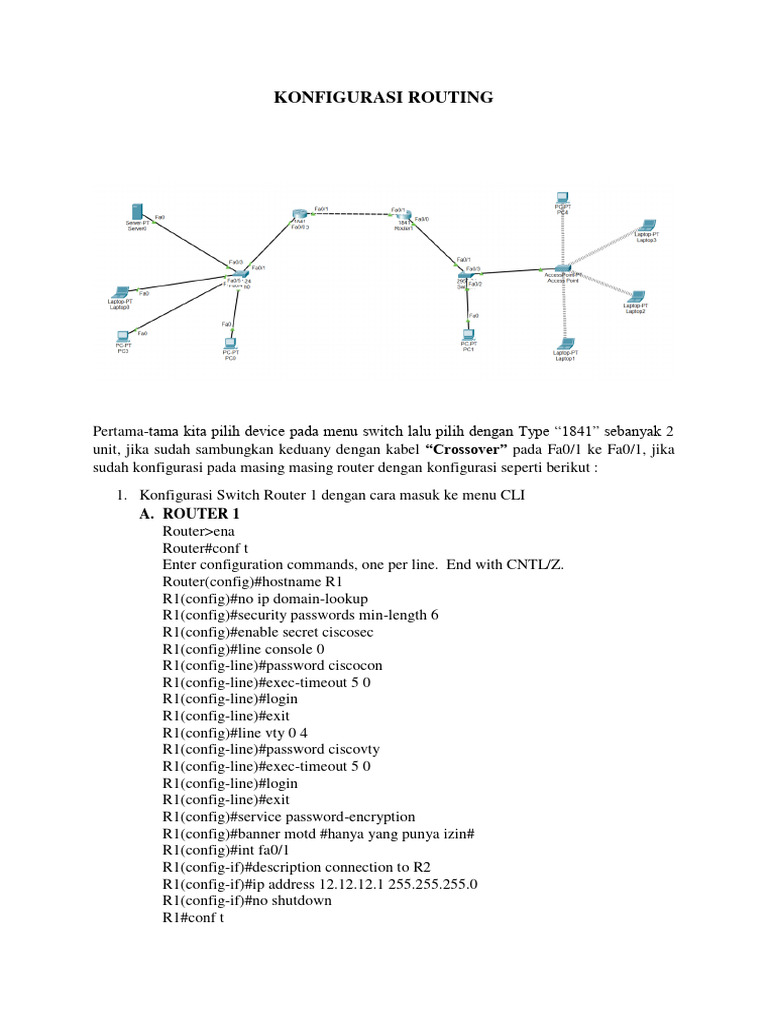

KONFIGURASI ROUTING

Pertama-tama kita pilih device pada menu switch lalu pilih dengan Type “1841” sebanyak 2
unit, jika sudah sambungkan keduany dengan kabel “Crossover” pada Fa0/1 ke Fa0/1, jika
sudah konfigurasi pada masing masing router dengan konfigurasi seperti berikut :
1. Konfigurasi Switch Router 1 dengan cara masuk ke menu CLI
A. ROUTER 1
Router>ena
Router#conf t
Enter configuration commands, one per line. End with CNTL/Z.
Router(config)#hostname R1
R1(config)#no ip domain-lookup
R1(config)#security passwords min-length 6
R1(config)#enable secret ciscosec
R1(config)#line console 0
R1(config-line)#password ciscocon
R1(config-line)#exec-timeout 5 0
R1(config-line)#login
R1(config-line)#exit
R1(config)#line vty 0 4
R1(config-line)#password ciscovty
R1(config-line)#exec-timeout 5 0
R1(config-line)#login
R1(config-line)#exit
R1(config)#service password-encryption
R1(config)#banner motd #hanya yang punya izin#
R1(config)#int fa0/1
R1(config-if)#description connection to R2
R1(config-if)#ip address 12.12.12.1 255.255.255.0
R1(config-if)#no shutdown
R1#conf t
 R1#sh clock
*0:31:0.943 UTC Mon Mar 1 1993
R1#clock set 09:42:00 22 feb 2023
R1#sh clock
9:42:2.254 UTC Wed Feb 22 2023
R1#copy running-config start
R1#copy running-config startup-config
Destination filename [startup-config]?
Building configuration...
[OK]
Atau dengan cara ke 2
Router 1
Router>ena
Router#conf t
Enter configuration commands, one per line. End with CNTL/Z.
Router#Hostname R1
R1(config)#interface fa0/1
R1(config-if)#ip address 12.12.12.1 255.255.255.0
R1(config-if)#no shutdown
R1(config-if)#exit
R1(config)#interface fa0/0
R1(config-if)#ip address 192.168.2.254 255.255.255.0
R1(config-if)#no shutdown

B. ROUTER 2
Router>ena
Router#conf t
Enter configuration commands, one per line. End with CNTL/Z.
Router(config)#hostname R2
R2(config)#no ip domain-lookup
R2(config)#security passwords min-length 6
R2(config)#enable secret ciscosec
R2(config)#line console 0
R2(config-line)#password ciscocon
R2(config-line)#exec-timeout 5 0
R2(config-line)#login
R2(config-line)#exit
R2(config)#line vty 0 4
R2(config-line)#password ciscovty
R2(config-line)#exec-timeout 5 0
R2(config-line)#login
R2(config-line)#exit
R2(config)#service password-encryption
R2(config)#banner motd #hanya yang punya izin#
R2(config)#int fa0/1
R2(config-if)#description connection to R1
R2(config-if)#ip address 12.12.12.2 255.255.255.0
R2(config-if)#no shutdown
R2#conf t
R2#sh clock
 *0:31:0.943 UTC Mon Mar 1 1993
R2#clock set 09:42:00 22 feb 2023
R2#sh clock
9:42:2.254 UTC Wed Feb 22 2023
R2#copy running-config start
R2#copy running-config startup-config
Destination filename [startup-config]?
Building configuration...
[OK]

Atau dengan cara ke 2

Router 2
Router>ena
Router#conf t
Enter configuration commands, one per line. End with CNTL/Z.
Router#Hostname R2
R2(config)#interface fa0/1
R2(config-if)#ip address 12.12.12.2 255.255.255.0
R2(config-if)#no shutdown
R2(config-if)#exit
R2(config)#interface fa0/0
R2(config-if)#ip address 192.168.2.254 255.255.255.0
R2(config-if)#no shutdown

Jika sudah lalu ganti Ip pada computer dengan Konfigurasi IP Address 192.168.1.2 dan
Gatewaynya 192.168.1.254

Jika sudah lakukan test ping pada pc ke Router1 192.168.1.254 dan IP 12.12.12.1
Lalu kita ke PC 2 ganti IP menjadi 192.168.2.1 dan Gatewaynya 192.168.2.254

Jika sudah lakukan ping Kembali dari PC 2 ke Router 2 dengan IP 192.168.2.254 dan IP
12.12.12.2
Jika semua berhasil lalu coba ping antar PC 1 dan PC 2

Jika sudah seperti gambar diatas maka konfigurasi pada jaringan tersebut berhasil
 KONFIGURASI SERVER

Tambahkan Server lalu sambungkan ke Switch, jika sudah ganti IP pada Server menjadi 192.168.1.253
dengan DefaultGateway sesuai Router1 192.168.1.254

2. WEB Server
Lalu kita sambungkan PC Server ke Switch, jika sudah lalu kita konfigurasi computer server
dengan cara, klik server, lalu ke menu Services
 Jika sudah edit pada bagian No. 5 INDEX.HTML lalu klik Edit, jika sudah edit pada bagian

Jika sudah lalu SAVE,

3. DHCP SERVER
sekarang kita masuk ke bagian DHCP lalu konfigurasi Aktifkan DHCP lalu masukan
DefaulGateway 192.168.1.254 , jika sudah masukan IP pada start IP addr (untuk
menentukan mulainya IP) , dan Setting Maximum Number of User jika sudah lalu
Save
4. DNS Server
Lalu setting DNS aktifkan pada server dengan memasukan IP Server (192.168.1.253)
sesuai dengan IP Server dan Name “sesuai kebutuhan” lalu Add dan Save

Jika sudah lalu kita ke menu DEKSTOP kita pilih WEB BROWSER lalu masukan
nama server yang tadi kita sudah bukan “tkj.com”

Jika hasil seperti gambar diatas tandany berhasil

Sekarang kita tambahkan computer baru yang terhubung ke Switch, lalu kita setting
IP nya menjadi DHCP pastika IP memiliki Segmen yang sama

Jika sudah seperti diatas maka ini sudah berhasil, lalu cek WEB BROWSER dengan
memasukan pada nama server yang tadi kita sudah bukan “tkj.com”
 KONFIGURASI ACCESSPOINT
Tambahkan Accesspoint dan sambungkan Accesspoint ke Switch2 dengan kabel Striaght
Jika sudah kita setting Router2 agar PC yang terhubung secara otomatis memiliki segmen IP
yang sama.

5. DHCP Router
Klik pada bagian Router 2 lalu masuk ke menu CLI lalu kita konfigurasi agar menjadi
DHCP
R2>ena
Password:
R2#ena
R2#conf t
Enter configuration commands, one per line. End with CNTL/Z.
R2(config)#interface fa0/0
R2(config-if)#ip dhcp pool cobadhcp
R2(dhcp-config)#network 192.168.2.0 255.255.255.0
R2(dhcp-config)#dns 192.168.1.253
R2(dhcp-config)#defa
R2(dhcp-config)#default-router 192.168.2.254
R2(dhcp-config)#%DHCPD-4-PING_CONFLICT: DHCP address conflict: server
pinged 192.168.2.1.

Jika sudah kita setting ubah dari static ke DHCP seperti gambar dibawah

Jika seperti gambar diatas Segmen sama maka berhasil

Lalu kita setting pada bagian Accesspoint, lalu masuk ke tab CONFIG lalu pilih PORT 1
ubah SSID “sesuai keinginan” dan pilih WPA2-psk masukan PASSWORD

Jika sudah lalu kita hubungkan laptop ke AccessPoint sesuai dengan SSID yang sudah kita
buat dengan cara klik Laptop lalu ke menu Desktop pilih PC Wireless
Jika sudah klik REFRESH sampai muncul SSID yang kita buat seperti gambar diatas, lalu
masukan PASSWORD seperti gambar dibawah ini

Jika sudah klik CONNECT, jika terhubung maka sudah dipastikan berhasil, setelah connect
dengan AccessPoint sekarang kita cek Web Browser

Jika sudah seperti ini tandanya semua konfigurasi BERHASIL
