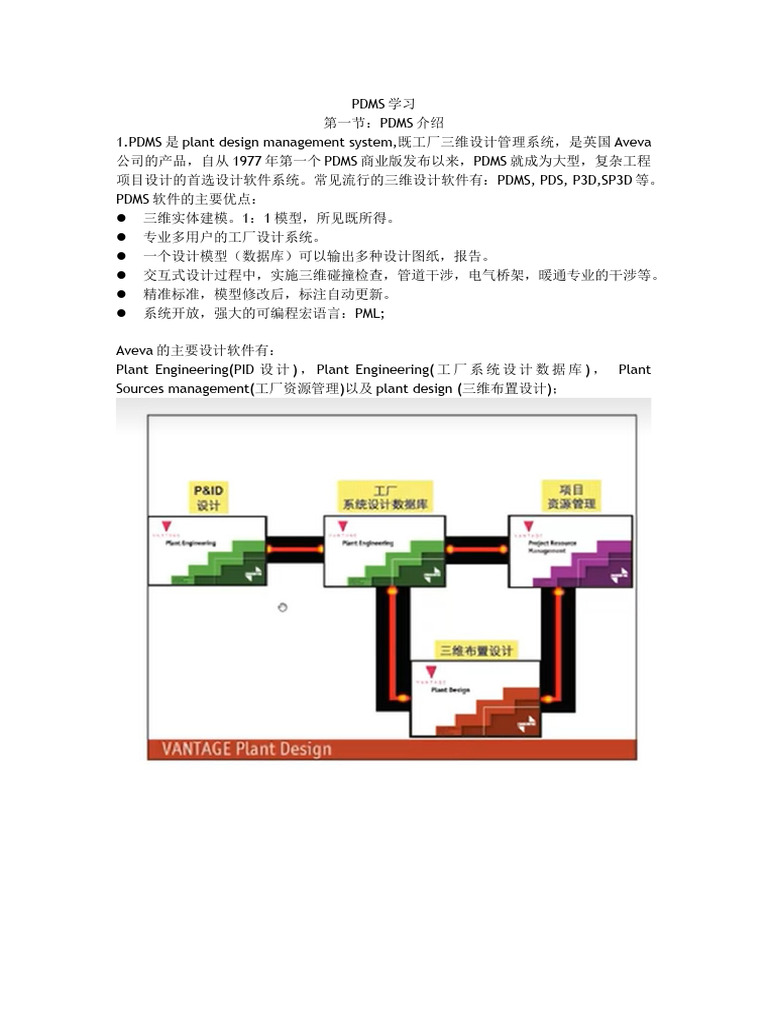

PDMS 学习

第一节：PDMS 介绍
1.PDMS 是 plant design management system,既工厂三维设计管理系统，是英国 Aveva
公司的产品，自从 1977 年第一个 PDMS 商业版发布以来，PDMS 就成为大型，复杂工程
项目设计的首选设计软件系统。常见流行的三维设计软件有：PDMS, PDS, P3D,SP3D 等。
PDMS 软件的主要优点：
 三维实体建模。1：1 模型，所见既所得。
 专业多用户的工厂设计系统。
 一个设计模型（数据库）可以输出多种设计图纸，报告。
 交互式设计过程中，实施三维碰撞检查，管道干涉，电气桥架，暖通专业的干涉等。
 精准标准，模型修改后，标注自动更新。
 系统开放，强大的可编程宏语言：PML;

Aveva 的主要设计软件有：
Plant Engineering(PID 设 计 ) ， Plant Engineering( 工 厂 系 统 设 计 数 据 库 ) ， Plant
Sources management(工厂资源管理)以及 plant design (三维布置设计)；
2.PDMS 工作流程和特点
一般一个项目就是一个 world,既树根，zone 是专业，不同专业有不同的 zone;
第二节：PDMS 基础
显示数据库管理器：
使用局部放大时，先选择需要放大的元素，然后在空白区域，点右键-zoom to / walk
to- Selection. 用于放大查看这个元素。

使用设置选择中心，是在空白区域使用鼠标右键-set center of view - selection.

显示局部命令位于快捷菜单栏第一个-limit CE or Cement，使用时先选择元素，在使用
命令，该命令类似于隔离单个元素，用于查看。
局部消隐：既用于显示隐藏部分部件，
使用局部消隐命令，也是先选中需要隐藏的元素，然后再空白地方右键-hidden.
快捷方式—菜单栏的减号。消隐不是删除，消隐是隐藏。
在空白地方右键-look/plan/isometric：用于显示不同方向的视图样式。
2.数据库管理器 Explorer
显示连接元素：add connected,用于把连接一个部件的其他部件进行消隐时，选中与
之相关的部件，在 explorer 中会自动定位到该部件，然后右键-add connected.就会将
隐藏的部件显示出来。
3.视图显示
实体显示层：level,用于显示 explorer 中最多嵌套多少层，最多 6-8 层。
第二节：设备建模
在起初创建一个项目时，最基本的就是设备建模，在设备建模时要严格按照 PDMS 数据
结构的要求依次建立：site-zone- equipment/pipeline /HVAC/instrument 等。层次
不能弄错，如在 zone 区域创建一个设备，是创建不了。
在同一个 zone 下，创建基本体时，所有基本都默认在基本体原点（0，0，0）点，当
需要连接两个基本体时，在 connect 菜单—primitive-ID point,之后先选择当前元件的
点，在选择要连接到的原件的点。移动一个部件与另外一个部件，也可以通过：
position-relatively: 进行设置 x，y,z,距离启示设备原点的位置来调整位置。
调整位置的另一种方式：position-explictly:绝对位置调整。既设置自己位置的原点为
基础进行位置调整。
调整设备位置时，必须先在 explorer 中选择设备，在使用调整位置命令。
设备建模主要用两个常用的方法：
第一个就是用搭积木的方式；
第二个就是使用 Utility 中的 Basic equipment 的方式；图纸可能不一样，但在基础模
型上修改会方便很多。
在利用设备模板创建设备时，exploer 的层级一定不能选错，应该在 equipment 层级创
建，否则没反应，之后：在 Utility-equipment,会弹出 creat basic equipment 窗口。然
后选择需要创建设备的大类，之后选择类型，应用，即可，弹出详细的设备类型参数
设置。创建设备时，我们一般是把设备创建出来，在自己移动位置，所以在创建的时
候可以不用设置位置坐标，默认即可。
常用创建设备的方法有两个：
第一个是：使用搭积木的方式；
第二个是使用 utility-basic equipment 的方式，虽然跟图纸不一样，但是在基础上修改
会方便很多。
导出创建的模型供多人使用：在 explorer 中选中需要导出的设备，然后使用菜单栏
Utiltiy- DB listing.
在菜单栏上有一个 Positioning control 菜单栏，只有在使用 measure 命令时，才会被激

活。

当使用 measure 命令时，会在菜单栏弹出，测量命令菜单栏，其中可以选择，选择方

式；

Positioning control 位置控制菜单栏的第一个选择：turn working plane on/off:

修改管嘴的长度：让管嘴为当前选中元素，既选中管嘴，然后，使用 modify 命令——
nozzles specification- Nominal bore;进行修改

每个设备都有一个原点，可以修改设备的原点：选中要修改原点的设备，使用 modify-
equipment origin-选择 ID point / explicit, 然后在视图中选择想要修改为原点的点。即
可，
朝向菜单栏用于设置设备的朝向：一般用缩写， UP- U, Down-D, Right-R , Left-L;
front-F, Behind-B; 移动设置位置，用相对位置与决定位置；
