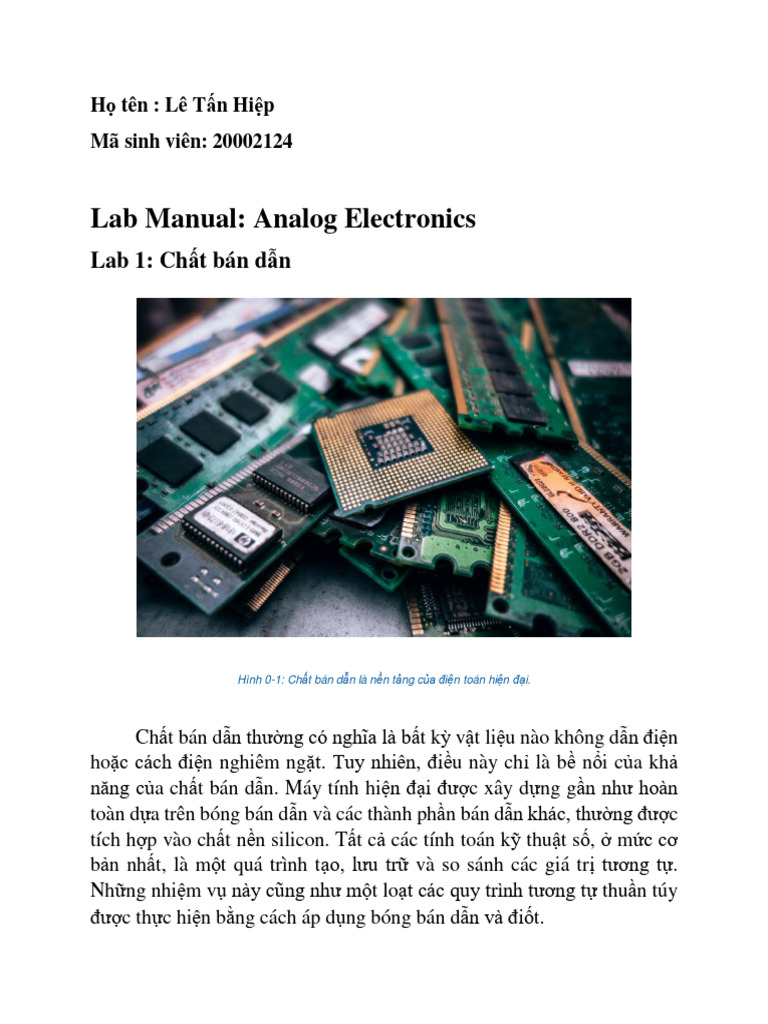

Họ tên : Lê Tấn Hiệp

Mã sinh viên: 20002124

Lab Manual: Analog Electronics

Lab 1: Chất bán dẫn

Hình 0-1: Chất bán dẫn là nền tảng của điện toán hiện đại.

Chất bán dẫn thường có nghĩa là bất kỳ vật liệu nào không dẫn điện
hoặc cách điện nghiêm ngặt. Tuy nhiên, điều này chỉ là bề nổi của khả
năng của chất bán dẫn. Máy tính hiện đại được xây dựng gần như hoàn
toàn dựa trên bóng bán dẫn và các thành phần bán dẫn khác, thường được
tích hợp vào chất nền silicon. Tất cả các tính toán kỹ thuật số, ở mức cơ
bản nhất, là một quá trình tạo, lưu trữ và so sánh các giá trị tương tự.
Những nhiệm vụ này cũng như một loạt các quy trình tương tự thuần túy
được thực hiện bằng cách áp dụng bóng bán dẫn và điốt.
 Cho dù là thành phần thụ động như điốt hay thành phần hoạt động
như bóng bán dẫn, việc hiểu cách thức hoạt động của chất bán dẫn ở cả
trạng thái tĩnh và động là điều cần thiết để trở thành một nhà thiết kế điện
hiệu quả.

Mục tiêu học tập

Sau khi hoàn thành bài thực hành này, bạn sẽ có thể hoàn thành các hoạt
động sau.
 Nắm bắt và phân tích mối quan hệ giữa điện áp và dòng điện
trong thiết bị bán dẫn.
 Chọn thiết bị bán dẫn dựa trên yêu cầu mạch
 Xác định các thông số thiết bị trong các ứng dụng bán dẫn thúc
đẩy các quyết định thiết kế
 Mô tả mối quan hệ giữa đặc tính cực của một bóng bán dẫn và
hoạt động bên trong của thiết bị đó.

Công cụ và công nghệ cần thiết

Nền tảng: NI ELVIS III  Xem hướng dẫn sử dụng

http://www.ni.com/en-us/support/model.ni-
elvis-iii.html
Phần cứng: Bảng điện tử  Xem hướng dẫn sử dụng
tương tự TI http://www.ni.com/en-us/support/model.TI-
analog-elctronics-board-for-ni-elvis-iii.html
Phần mềm: LabVIEW  Trước khi tải xuống và cài đặt phần
Phiên bản 18.0 trở lên mềm, hãy tham khảo giáo sư hoặc
Bộ công cụ và mô-đun: người quản lý phòng thí nghiệm của
 Mô-đun thời gian bạn để biết thông tin về cơ sở hạ tầng
thực LabVIEW và giấy phép phần mềm của phòng thí
 Mô-đun LabVIEW nghiệm của bạn
FPGA  Tải xuống và cài đặt cho NI ELVIS III
 Bộ công cụ NI http://www.ni.com/academic/download
ELVIS III  Xem hướng dẫn
http://www.ni.com/academic/students/learn-
labview/

Sản phẩm dự kiến bàn giao

Trong phòng thí nghiệm này, bạn sẽ thu thập các sản phẩm sau:
 Đường cong IV cho tất cả các điốt trên bo mạch cũng như điốt mô
phỏng
 Mô tả sự khác biệt về chức năng giữa các điốt và tại sao những khác
biệt đó lại quan trọng
 Đường cong IV cho NMOS và PMOS FET ở các điện thế cổng khác
nhau
 Các quan sát về ảnh hưởng của điện thế cổng đến đặc tính truyền
của FET
 Đường cong IV cho các BJT NPN và PNP ở các dòng cơ sở khác
nhau
 Quan sát ảnh hưởng của điện áp cơ sở đến đặc tính truyền của BJT

Section 1: Điot
1.1 Lý thuyết và bối cảnh
Điốt lý tưởng
Bạn có thể coi một diode lý tưởng như một van một chiều cho dòng
điện. Nếu điện áp ở cực dương vượt quá điện áp ở cực âm thì diode sẽ
“phân cực thuận” và lý tưởng nhất là sẽ dẫn dòng điện không có điện trở.
Ngược lại, nếu điện áp cathode cao hơn thì diode bị “phân cực ngược” và
lý tưởng nhất là phải có điện trở vô hạn, cho phép dòng điện chạy qua
bằng không. Đặc tính cực của diode lý tưởng được thể hiện trong hình 1-
1

Hình 1 -1: Đặc tính truyền diode lý tưởng

Rõ ràng, vì một trạng thái yêu cầu thông lượng dòng điện vô hạn và
điện trở vô hạn khác, nên sẽ không thể triển khai một diode lý tưởng trong
phần cứng. Các đặc tính của một diode lý tưởng và diode chung
BAS16HT3G (điểm nối pn) được triển khai được liệt kê trong Bảng 1-1.
Bảng 1-1 Thông số diode lý tưởng và thực tế

Tham số Giá trị lý tưởng BAS16HT3G

Chuyển tiếp hiện tại vô hạn 200 mA
Điện áp đánh thủng vô hạn 100 Vdc
ngược
Dòng rò ngược 0 µA 1 µA
Điện áp chuyển tiếp 0 Vdc 0,7 Vdc
Thời gian phục hồi 0 giây 6 giây
ngược
 Các đặc tính trong bảng 1-1 là các giá trị chính xác định chức năng
của một diode. Thiết kế vật lý của điốt sẽ làm thay đổi hoạt động và đặc
tính của điốt. Một số điốt được thiết kế đặc biệt để gần với điốt tiếp giáp
pn “lý tưởng” cho một đặc tính cụ thể, một số điốt khác được thiết kế có
chủ ý để hoạt động và hoạt động khác đi. Tùy chọn thứ hai này là chìa
khóa cho một số loại điốt đặc biệt mà chúng ta sẽ thảo luận trong phần
này.

Phản ứng trong thế giới thực của một diode

Hình dạng điển hình của đường cong IV của bất kỳ diode nào sẽ
trông giống như hình 1-2

Hình 1 -2 : Đặc tính cực điển hình của diode

Có ba lĩnh vực quan tâm đã được đánh mã màu trong hình. Vùng
màu xanh lá cây là vùng phân cực thuận, trong đó dòng điện nhanh chóng
tiến đến vô cực (mặc dù làm hỏng diode do quá dòng). Lưu ý rằng dòng
điện phía trước không bắt đầu tăng cho đến khi điện áp vượt quá 0. Điện
áp tại đó điều này xảy ra là điện áp chuyển tiếp của diode. Vùng màu vàng
là vùng phân cực ngược trong đó diode chặn hoàn toàn (hoặc gần như
hoàn toàn) dòng điện ngược. Vùng này nằm giữa 0 và –V ZK , là điện áp ở
“đầu gối” của đường cong IV hoặc điện áp tại đó đường cong chuyển từ
dòng điện nói chung sang điện áp không đổi. Cuối cùng, khi điện áp ở
dưới mức –V ZK , diode đi vào vùng đánh thủng, trong đó dòng điện nhanh
chóng tiến đến cực âm.

Hình 1 -3: Đặc tính đầu cuối với thang đo y mở rộng

Việc vẽ cùng một đường cong với thang đo được mở rộng đáng kể
cho dòng điện sẽ mang lại cái nhìn rõ hơn về hành vi thực tế ở vùng ngược
lại. Có một dòng điện âm nhỏ được gọi là dòng rò ngược.
Mô hình hóa một diode
Như bạn có thể thấy trong Hình 1-3, hoạt động của một diode là phi
tuyến tính và không thể dễ dàng khớp bằng một đường cong duy nhất, vì
vậy chúng ta sẽ xử lý các vùng thuận và ngược riêng biệt. Ở vùng phía
trước, đường cong IV được tính gần đúng bằng phương trình 1-1.
Phương trình 1-1
𝑣⁄
𝑖 = 𝐼𝑠 (𝑒 𝑉𝑇 − 1)
 Trong đó I s là dòng bão hòa của diode, cực kỳ nhỏ nhưng cũng rất
dễ bị ảnh hưởng bởi sự thay đổi nhiệt độ. V T là điện áp nhiệt của diode
được tính theo phương trình 1-2:

Phương trình 1 -2

𝑉𝑇 = 0.0862𝑇
Trong đó T là nhiệt độ tính bằng độ Kelvin. Vì mục đích của phòng
thí nghiệm này, chúng tôi sẽ giả sử nhiệt độ phòng là 25 độ C hoặc 298
độ Kelvin, đưa ra giá trị gần đúng là 25 mV cho V T. Ảnh hưởng của nhiệt
độ đến hoạt động thuận của một điốt được xem xét chi tiết hơn trong
phòng thí nghiệm ứng dụng Cảm biến Nhiệt độ .

Hoạt động của diode ở vùng đảo ngược và vùng đánh thủng thực sự
khá phức tạp nhưng được mô hình hóa thành hai vùng tuyến tính. Đối với
điện áp từ 0 đến -V ZK, dòng điện gần như không đổi và được cho bởi đặc
tính rò rỉ ngược của diode. Đối với điện áp dưới điện áp đánh thủng, mối
quan hệ giữa điện áp và dòng điện gần như tuyến tính với độ dốc cực lớn.
Đối với hầu hết các ứng dụng, chúng ta có thể giả sử độ dốc của đường
cong IV bên dưới V ZK về cơ bản là vô hạn, tuy nhiên trong các trường
hợp đặc biệt như điốt Zener, độ dốc này có thể được đưa ra trong thông
số kỹ thuật của thiết bị.

Các loại điốt

Bên cạnh điốt chung (điểm nối pn), còn có ba biến thể của điốt mà
chúng ta sẽ xem xét trong phòng thí nghiệm này: điốt Schottky, Zener và
điốt phát sáng. Mỗi biến thể diode này hoạt động theo cách tương tự như
diode thông thường, tuy nhiên chúng có những điểm khác biệt chính đặc
trưng cho các đặc tính vật lý của chúng.
 Diode rào cản Schottky khác với diode tiếp giáp pn thông thường
ở chỗ, nó sử dụng điểm nối bán dẫn kim loại, thay vì điểm nối silicon-
silicon để điều chỉnh dòng điện. Sự khác biệt là loại mối nối này có điện
áp chuyển tiếp thấp hơn và thời gian chuyển mạch nhanh hơn so với diode
thông thường.

Diode Zener thường có cấu trúc giống hệt với diode tiếp giáp pn
thông thường, tuy nhiên nó được thiết kế để hoạt động trong vùng đánh
thủng. Chúng thường được sử dụng để cung cấp dòng điện có thể dự đoán
được ở điện áp đánh thủng hoặc điện áp “Zener” mong muốn.

Điốt phát sáng đúng như tên gọi của nó, phát ra ánh sáng khi có đủ
dòng điện chuyển tiếp. Những điốt này thường được thiết kế để tối đa hóa
hiệu suất phát sáng, thay vì chức năng như một điốt, tuy nhiên chúng vẫn
là điốt và có thể được sử dụng như vậy bên cạnh đặc tính phát xạ ánh sáng
của chúng

1.2 Mô phỏng
Trước khi thử nghiệm các điốt thực tế trên bo mạch TI Analog
Electronics của bạn, chúng tôi sẽ sử dụng NI Multisim để chạy mô
phỏng SPICE của một điốt và xem xét tác động của việc thay đổi các
thông số khác nhau lên đặc tính và hiệu suất của nó.
1. Mở một mạch Multisim mới. Thêm một diode chung vào sơ đồ
và kết nối cực dương với đầu ra dương của nguồn AC. Nối đất
các đầu cuối còn lại như trong hình 1-4
 Hình 1-4: Mạch mô phỏng điốt

2. Thêm phép đo điện áp/dòng điện trên đường kết nối như minh
họa.
3. Điều chỉnh nguồn điện áp thành sóng tam giác ± 10 V với chu kỳ
10 ms và thời gian giảm 10 µS .
4. Chạy mô phỏng và điều chỉnh cửa sổ đồ thị để bạn có thể thấy độ
dốc tăng dần của tín hiệu điện áp. Ghi lại dạng sóng hiện tại thu
được. Hãy lưu ý mối quan hệ giữa dạng sóng này và đặc tính cực
của diode.
5. Thử nghiệm với bốn tham số mô hình chính (IS, RS, N và BV).
Ghi lại ảnh hưởng của chúng lên dạng sóng hiện tại. Lưu ý rằng
bạn sẽ phải dừng mô phỏng để thay đổi tham số RS.
6. Mở bảng dữ liệu cho diode BAS16 trên bo mạch TI Analog
Electronics. Cập nhật các tham số mô hình cho diode chung để
phù hợp với bảng dữ liệu.
7. Ghi lại dạng sóng đặc tính đầu cuối cho mô hình BAS16 của bạn.
8. Thay thế diode chung với một diode zener.
9. Lặp lại các bước 5-7 với các đặc tính zener chính và các tham số
bảng dữ liệu cho diode MM3Z2V4 trên bo mạch.

1.3 Thực hiện

Trong phòng thí nghiệm, chúng tôi sẽ vẽ đường cong IV của điốt
trên bảng TI Analog Electronics và so sánh chúng với thông số kỹ thuật
của thiết bị.
1. Kiểm tra xem các đèn LED trên ELVIS III có sáng và nhấp nháy
tuần tự hay không, nếu không, hãy tham khảo ý kiến người quản lý
phòng thí nghiệm của bạn, chạy ứng dụng Khởi động nhanh Điện tử
Tương tự TI hoặc tham khảo phần Triển khai Phần mềm trong
Hướng dẫn Sử dụng.
2. Trong thư mục phần mềm phòng thí nghiệm, hãy chạy
Lab1_Semiconductors.exe và xác minh rằng đèn LED “Trạng
thái” trên Bảng Điện tử Analog đang sáng.
3. Chọn General diode trong danh sách Active Diode . Nếu muốn quan
sát trực tiếp tín hiệu đầu ra, bạn có thể tùy ý kết nối máy hiện sóng
ELVIS với TP1.

Hình 1-5: Phần Diode IV với các điểm kiểm tra thích hợp

4. Điều chỉnh Điện áp nguồn để thực hiện toàn bộ phạm vi thử nghiệm
và phác thảo đặc tính cực đầy đủ của điốt.
5. Chụp đồ thị IV cho diode tổng quát
6. Điều chỉnh điện áp cung cấp cho đến khi dòng điện điốt chỉ trên
0. Ghi lại điện áp nguồn và điện áp điốt tại thời điểm này. Lặp lại
quy trình với dòng điện diode 5, 10 và 15 mA.
7. Ghi lại điện áp của thiết bị và dòng điện của thiết bị ở điện áp
nguồn 0, -5 và -10 V
 8. Lặp lại các bước 4-7 với Schottky được chọn trong danh sách Active
Diode .
9. Lặp lại các bước 4-7 với Zener được chọn trong danh sách Active
Diode . Ở bước 6, đồng thời đo điện áp cung cấp cần thiết để điều
khiển Dòng điốt -5 và -10 mA
10. Với diode zener vẫn được chọn, hãy điều chỉnh Điện áp cung
cấp để tìm Điện áp điốt âm ở đầu đường cong IV.
11. Lặp lại các bước 4-7 với đèn LED được chọn trong danh sách
Thiết bị Hoạt động .
12. Với đèn LED được chọn từ danh sách, hãy thử nghiệm Điện
áp nguồn và quan sát độ sáng của đèn LED ở nhiều mức điện áp
khác nhau. Ghi lại mối quan hệ giữa độ sáng của đèn LED và bất kỳ
giá trị đo được nào.
13. Nhấn Dừng lại để dừng VI.
1.4 Phân tích
1-1. Trình bày đường cong IV của bạn cho cả bốn loại điốt. Bạn nhận
thấy sự khác biệt chủ quan nào giữa các điốt? Hình dạng của các
đường cong có phù hợp với lý thuyết không?

1-2. Thu thập số đo IV của bạn từ bước 6 cho cả bốn điốt vào một bảng.
Làm thế nào để so sánh điện áp chuyển tiếp của điốt?

1-3. Đối với cả bốn điốt, đo độ dốc của đường cong IV trong khoảng 0-
5, 5-10 và 10-15 mA. Độ dốc của mỗi diode phù hợp như thế nào?
So sánh độ dốc như thế nào? Tại sao độ dốc này lại quan trọng trong
việc lựa chọn một diode?

1-4. Hãy xem xét số đo của bạn từ bước 7. So sánh dòng điện rò của các
điốt khác nhau như thế nào?
1-5. Bạn nhận thấy điều gì về mối quan hệ giữa điện áp Nguồn và Diode
khi nguồn cung cấp âm? Trong trường hợp nào mối quan hệ này
không còn áp dụng?

1-6. Tính độ dốc vùng đánh thủng của diode zener. Làm thế nào để so
sánh nó với dòng chuyển tiếp trong vùng hoạt động (phân cực
thuận)? Tại sao zener lại hoạt động tốt hơn khi làm bộ điều chỉnh
điện áp ở vùng đánh thủng so với vùng hoạt động?

1-7. Điện áp đánh thủng của zener là bao nhiêu? Điều này có phù hợp
với đặc điểm kỹ thuật không?

1-8. Nếu bạn muốn kiểm soát độ sáng của đèn LED, bạn sẽ cố gắng kiểm
soát giá trị nào về mặt nguồn điện?

Section 2: MOSFET
2.1. Lý thuyết và bối cảnh
Thiết kế MOSFET
Các bóng bán dẫn hiệu ứng trường bán dẫn oxit kim loại hay
MOSFET là một trong hai loại bóng bán dẫn phổ biến nhất. Nó rẻ, dễ sản
xuất và thu nhỏ, khiến nó trở thành một lựa chọn rất hấp dẫn cho việc tích
hợp mạch. Quá trình này thậm chí còn được thực hiện dễ dàng hơn vì
không giống như bóng bán dẫn tiếp giáp lưỡng cực, nhiều FET có thể
được sản xuất trên một đế bán dẫn duy nhất.
 Hình 2 -1: Các ký hiệu sơ đồ MOSFET với các đầu cuối được dán nhãn

Hình 2-1 cho thấy các bóng bán dẫn NMOS và PMOS được sử
dụng trên bo mạch TI Analog Electronics. Ký hiệu thể hiện cấu trúc vật
lý của bóng bán dẫn với cổng (G) được ngăn cách với vùng bán dẫn cực
máng (D) và nguồn (S) bằng một khe cách điện. Phần trung tâm thứ ba
của biểu tượng FET đại diện cho phần thân bán dẫn của bóng bán dẫn
được giữ ở điện thế được kiểm soát bởi một điểm nối diode với nguồn.
Cả hai bóng bán dẫn này cũng có một điốt rẽ nhánh giúp ngăn chặn sự
phân cực ngược của bóng bán dẫn, mặc dù đây không phải là một phần
của tất cả các thiết bị như vậy.

Các phiên bản đơn giản hóa của ký hiệu sơ đồ được sử dụng trên
màn hình lụa của bảng vì các sơ đồ thường bỏ qua chốt thân và điốt rẽ
nhánh khi chúng không phải là một phần trong hoạt động bình thường
của thiết bị.

Hoạt động MOSFET

 Đúng như tên gọi, bóng bán dẫn hiệu ứng trường hoạt động bằng
cách tận dụng điện trường được tạo ra khi điện áp cổng gây ra sự chênh
lệch điện tích trên chất cách điện. Trường này thu hút hoặc đẩy các
electron tự do hoặc các lỗ trống trên thân bóng bán dẫn. Kết quả là chất
bán dẫn dưới cổng có thể bị đảo ngược do hiệu ứng trường tĩnh điện. Khi
chất bán dẫn cơ bản đảo ngược, nó sẽ loại bỏ điểm nối diode phân cực
ngược thường cản trở dòng điện giữa cực máng và nguồn. Trong trường
hợp NMOS, đế được pha tạp p và dòng điện đạt được bằng cách đặt một
điện tích dương vào cổng, làm cho vùng của đế bên dưới cổng trở nên tích
điện âm hoặc chất bán dẫn loại n. Cường độ của trường do điện tích cổng
gây ra sẽ xác định độ sâu mà đế bị đảo ngược và do đó xác định độ rộng
của kênh kết quả giữa cống và nguồn. Điện trở hiệu dụng của bóng bán
dẫn đối với dòng điện tỷ lệ thuận với tiết diện của kênh, cho phép hoạt
động giữa các điểm cực trị hở mạch và ngắn mạch.

Khi dòng điện được phép chạy qua, chuyển động của các electron
xuyên qua chất nền tạo ra một trường vuông góc làm cho kênh mở rộng ở
một đầu và thu hẹp ở đầu kia. Điều này được gọi là “chụm” và tạo ra một
thiết bị điều khiển dòng điện vòng kín một cách hiệu quả. Ở bất kỳ điện
áp thoát nào, dòng điện sẽ tăng cho đến khi hiệu ứng chèn ép làm tăng
điện trở đủ để ngăn chặn nó.

Vùng cắt, Triode và bão hòa

Có ba vùng hoạt động riêng biệt có thể thực hiện được với MOSFET.
Trong vùng cắt, điện áp cổng không đủ để tạo thành kênh dòng điện và
bóng bán dẫn “tắt”. Nếu điện áp xả đủ cao, dòng điện tạo ra sẽ tự giới hạn
do bị chèn ép trong kênh, do đó dòng điện không đổi bất kể sự thay đổi
của điện áp xả. Điện áp tại đó điều này xảy ra được gọi là Điện áp tăng
tốc cho điện áp cổng đó.
 Vùng vận hành thú vị nhất đối với hầu hết các ứng dụng là vùng
“triode” trong đó dòng điện có liên quan (phi tuyến tính) với điện thế thoát
nước. Các tham số của vùng này cũng như các đường cong IV thu được
sẽ được khám phá trong quá trình thực hiện phòng thí nghiệm này, nhưng
mối quan hệ giữa hình dạng của các đường cong IV này như một hàm của
điện áp cổng là chìa khóa cho ứng dụng FET trong bộ khuếch đại. mạch
được trình bày trong phòng thí nghiệm sau này.
2.2 Mô phỏng
Trước khi thử nghiệm trên thiết bị thực tế, chúng tôi sẽ mô phỏng
FET và thử nghiệm các thông số chính.
1. Mở mạch NI MULTISIM mới và thêm BSS138P NMOS FET
2. Nối đất cống của FET và thêm một điểm cảm nhận dòng điện để
đo dòng điện thoát.
3. Thêm hai nguồn DC, với V1 điều khiển điện áp nguồn-cống và V2
điều khiển điện áp thoát cổng như trong hình 2-2.

Hình 2 -2: Mạch test mô phỏng MOSFET

4. Thay đổi mô phỏng thành quét DC và chọn Use Source 2.

5. Đặt Nguồn 1 thành V1 và định cấu hình để quét 0-5 V với khoảng
tăng 0,01 V
 6. Đặt Nguồn 2 thành V2 và định cấu hình để quét 0-4 V với mức
tăng 0,5 V
7. Chạy mô phỏng và ghi lại kết quả
8. Lặp lại quy trình với FET BSS84P PMOS. Lưu ý rằng bạn sẽ phải
thay đổi cực tính của nguồn điện áp.
2.3 Thực hiện
Trong phòng thí nghiệm, chúng tôi sẽ nắm bắt các đặc điểm IV của
FET thực tế trên bảng Điện tử Analog.
1. Kiểm tra xem các đèn LED trên ELVIS III có sáng và nhấp nháy
tuần tự hay không, nếu không, hãy tham khảo ý kiến người quản
lý phòng thí nghiệm của bạn , chạy ứng dụng Khởi động nhanh
TI Analog Electronics hoặc tham khảo phần Triển khai phần mềm
trong Hướng dẫn sử dụng.
2. Trong thư mục phần mềm phòng thí nghiệm, hãy chạy
Lab1_Semiconductors.exe và xác minh rằng đèn LED “Trạng
thái” trên Bảng Điện tử Analog đang sáng.
3. Chọn NMOS FET trong danh sách Thiết bị Hoạt động . Nếu
muốn quan sát trực tiếp tín hiệu đầu ra, bạn có thể tùy ý kết nối
máy hiện sóng ELVIS với TP6.

Hình 2-3: Phần MOSFET IV với các điểm kiểm tra thích hợp
 4. Ghi lại đặc tính truyền khi điện áp cổng được đặt thành 0.
5. Tăng V_GS cho đến khi đường cong IV bắt đầu thay đổi hình
dạng. Hãy lưu ý về điện áp cổng. Tiếp tục cho đến khi dòng xả
bắt đầu tăng, ghi lại điện áp ngưỡng.
6. Tăng V_GS cho đến khi điện áp ngưỡng lớn hơn 10 V (nếu có
thể). Hãy lưu ý điều gì sẽ xảy ra khi V_GS tăng thêm.
7. Thử nghiệm với một loạt điện áp cổng nằm trong khoảng từ điện
áp ngưỡng đến giới hạn tìm được ở bước 6. Đối với mỗi điện áp,
ghi lại điện áp ngưỡng thu được cũng như dòng điện tiêu hao sinh
ra từ điện thế tiêu hao 10 V.
8. Lặp lại các bước 4-7 với PMOS. Lưu ý rằng trong trường hợp
này, điện áp cổng sẽ âm.
9. Nhấn Dừng lại để dừng VI.
2.4 Phân tích

2-1. Nhìn vào kết quả mô phỏng, mối quan hệ giữa điện áp cổng và hình
dạng của đường cong là gì? Điều gì không đổi và điều gì thay đổi khi điện
áp cổng được điều chỉnh?
2-2. Hình dạng của đường cong PMOS IV so với NMOS trong mô phỏng
như thế nào?
2-3. Mô tả hình dạng đặc tính truyền của NMOS và PMOS với điện áp
cổng bằng 0. Hình dạng này có ý nghĩa về mặt trực giác không? Tại sao
nó có thể không phải là một đường thẳng?
2-4. Đường cong IV của NMOS và PMOS bắt đầu thay đổi ở điện áp
nào? Hiệu ứng có giống nhau đối với cả hai FET không?
2-5. Điện áp ngưỡng cho FET là bao nhiêu? Điện áp đó có ổn định cho
tất cả các điện áp cổng không? Điều này so sánh với những gì bạn quan
sát thấy trong mô phỏng như thế nào?
2-6. Điện áp tăng tốc vượt quá 10V ở điện áp cổng nào? Tại sao giới hạn
này có thể khác đối với PMOS và NMOS trên bảng? Điều gì xảy ra nếu
bạn tiếp tục tăng điện áp cổng?
2-7. Về mặt chủ quan, hình dạng của đường cong NMOS và PMOS IV
như thế nào khi so sánh ở các điện áp cổng tương tự?
2-8. Vẽ đồ thị điện áp ngưỡng so với dòng thoát thu được mà bạn đã ghi
ở bước 7, bạn quan sát thấy điều gì về các đường cong thu được?
2-9. Vẽ các điểm cho dạng điện thế thoát 10 V bước 7. Các đường cong
này thể hiện thông số nào của MOSFET?
2-10. Sau khi thử nghiệm từng phiên bản của FET, bạn sẽ quyết định sử
dụng phiên bản nào trong thiết kế?
2-11. Dựa trên kiến thức của bạn về chức năng của FET, tại sao FET lại
là lựa chọn tốt hơn BJT để điều khiển màn hình LED từ bộ vi điều khiển?

Section 3: BJT
3.1 Lý thuyết và bối cảnh
Thiết kế BJT
Đúng như tên gọi, bóng bán dẫn tiếp giáp lưỡng cực hoạt động bằng
cách tận dụng dòng điện của cả electron tích điện âm và lỗ trống tích điện
dương trong chất bán dẫn pha tạp. Một BJT được hình thành bằng cách
đặt hai điểm nối PN cùng với các cực tính ngược nhau, PNP hoặc NPN.
Thông thường, điều này chỉ đơn giản hoạt động như một mạch hở, vì một
trong các điểm nối PN sẽ bị phân cực ngược mạnh. Tuy nhiên, khi dòng
điện dương hoặc âm được đưa vào lớp giữa của lớp bán dẫn này, điện áp
phân cực trên cả hai điểm nối có thể được điều chỉnh để kiểm soát dòng
điện từ bộ phát đến bộ thu.
 Hình 3 -1: Các ký hiệu sơ đồ BJT với các đầu cuối được dán nhãn

Trong khi với bóng bán dẫn hiệu ứng trường, chúng ta quan tâm
đến điện áp cổng, thì với bóng bán dẫn tiếp giáp, chúng ta quan tâm đến
dòng điện từ cực gốc đến bộ phát. Dòng điện này làm thay đổi sự phân
bố điện tích trong vùng cạn kiệt của các điểm nối PN của bóng bán dẫn
cho phép kiểm soát tổng điện trở từ bộ phát đến bộ thu.
Hoạt động BJT
Chế độ hoạt động của BJT được xác định bởi trạng thái sai lệch
của các mối nối PN cơ sở phát và cơ sở thu. Các chế độ được liệt kê
trong bảng 3-1
Cách thức Độ lệch đường giao CB thiên vị ngã ba
nhau EB
Cắt Đảo ngược Đảo ngược
Tích cực Phía trước Đảo ngược
Độ bão hòa Phía trước Phía trước

Hình 3 -1: Các ký hiệu sơ đồ BJT với các đầu cuối được dán nhãn
 Ở chế độ cắt, cả hai điểm nối đều bị phân cực ngược và không có
dòng điện chạy qua (ngoại trừ dòng điện ngược rất nhỏ của điểm nối
PN). Ngược lại, khi cả hai điểm nối được phân cực thuận ở chế độ bão
hòa, dòng điện có thể chạy tự do. Các trạng thái này tương ứng với trạng
thái “tắt” và “bật” khi bóng bán dẫn được sử dụng làm công tắc. Giữa
hai thái cực này là chế độ hoạt động, trong đó chỉ có điểm nối cực phát-
cơ sở được phân cực thuận và dòng điện từ bộ phát đến bộ thu có thể
được thay đổi đáng kể bằng cách sử dụng những thay đổi nhỏ trong
dòng cơ sở.
3.2 Mô phỏng
Trước khi thử nghiệm trên các thiết bị thực tế trên bo mạch điện tử
TI Analog, chúng tôi sẽ chạy mô phỏng SPICE của BJT bằng
MULTISIM của NI và thử nghiệm các thông số chính.
1. Mở mạch multisim mới và thêm BC847 NPN BJT
2. Nối đất bộ phát của BJT.
3. Thêm nguồn DC, V1 điều khiển điện áp bộ thu-bộ phát và thêm
điểm cảm nhận dòng điện để đo dòng điện thu đến .
4. Thêm nguồn dòng điện một chiều, I1 điều khiển dòng cơ sở.

Hình 3 -2: Mạch test mô phỏng BJT

5. Thay đổi mô phỏng thành quét DC và chọn Use Source 2.

6. Đặt Nguồn 1 thành V1 và định cấu hình để quét 0-1 V với
khoảng tăng 1 mV
 7. Nguồn Đặt 2 thành I1 và định cấu hình để quét 0-1 mA với
khoảng tăng 0,1 mA
8. Chạy mô phỏng và ghi lại kết quả.
9. Lặp lại quy trình với BC857 PNP BJT. Lưu ý rằng bạn sẽ phải
thay đổi cực tính của nguồn.
3.3 Thực hiện
Trong phòng thí nghiệm, chúng tôi sẽ nắm bắt các đặc tính IV của
BJT thực tế trên bảng TI Analog Electronics.
1. Kiểm tra xem các đèn LED trên ELVIS III có sáng và nhấp nháy
tuần tự hay không, nếu không, hãy tham khảo ý kiến người quản lý
phòng thí nghiệm của bạn, chạy ứng dụng Khởi động nhanh Điện
tử Tương tự TI hoặc tham khảo phần Triển khai Phần mềm trong
Hướng dẫn Sử dụng.
2. Trong thư mục phần mềm phòng thí nghiệm, hãy chạy
Lab1_Semiconductors.exe và xác minh rằng đèn LED “Trạng
thái” trên Bảng Điện tử Analog đang sáng.
3. Chọn NPN BJT trong danh sách Thiết bị hoạt động . Nếu muốn
quan sát trực tiếp tín hiệu đầu ra, bạn có thể tùy chọn kết nối máy
hiện sóng ELVIS với TP10.
 Hình 3-3: Đoạn BJT IV với các điểm kiểm tra thích hợp

4. Ghi lại đặc tính truyền khi điện áp cơ sở được đặt thành 0.
5. Tăng V_B cho đến khi đường cong IV bắt đầu thay đổi hình dạng.
Ghi lại điện áp cơ sở. Tiếp tục cho đến khi dòng phát trở nên
dương, ghi lại điện áp ngưỡng.
6. Tăng V_B cho đến khi điện áp cần thiết để phân cực thuận tiếp
giáp cực thu-đế lớn hơn 10 V. Hãy lưu ý điều gì sẽ xảy ra khi V_B
tăng them.
7. Thử nghiệm với một loạt các điện áp cơ bản nằm trong khoảng từ
điện áp ngưỡng đến giới hạn tìm thấy ở bước 6. Đối với mỗi điện
áp, ghi lại dòng điện phát sinh từ điện thế phát 10 V.
8. Đặt Điện áp cung cấp thành 0 V và V_B thành 0,8 V, từ từ điều
chỉnh điện áp bộ phát (nguồn cung cấp) từ tối đa 10 V rồi giảm
xuống. Ghi lại bất kỳ quan sát nào bạn có về đường cong IV thu
được.
9. Lặp lại các bước 4-8 với PNP. Lưu ý rằng trong trường hợp này,
điện áp cơ sở sẽ âm.
10. Nhấn Dừng lại để dừng VI.

3.4 Phân tích

3-1. Nhìn vào kết quả mô phỏng, mối quan hệ giữa điện áp cơ sở và
hình dạng của đường cong là gì? Điều gì không đổi và điều gì thay đổi
khi điện áp cơ sở được điều chỉnh?
3 -2. Hình dạng của đường cong NPN IV so với PNP trong mô phỏng
như thế nào?
3-3. Mô tả hình dạng đặc tính truyền của NPN và PNP với điện áp cơ
sở bằng 0. Hình dạng này có ý nghĩa về mặt trực giác không? Tại sao nó
có thể không phải là một đường thẳng?
3-4. Đường cong IV của NPN và PNP bắt đầu bị biến dạng ở điện áp
nào? Hiệu ứng có giống nhau đối với cả hai bóng bán dẫn không?
3-5. Điện áp ngưỡng cho BJT là bao nhiêu? Điện áp đó có ổn định cho
tất cả các điện áp cơ sở không? Điều này so sánh với những gì bạn quan
sát thấy trong mô phỏng như thế nào?
3-6. Ở điện áp cơ sở nào thì điện áp cần thiết để phân cực thuận tiếp
giáp cực thu-cơ sở vượt quá 10V? Kết quả có tương tự đối với các bóng
bán dẫn NPN và PNP không? Điều gì xảy ra nếu bạn tiếp tục tăng điện
áp cơ sở?
3-7. Vẽ biểu đồ dòng phát cho điện thế phát 10 V từ bước 7. Đường
cong này có giống với các bóng bán dẫn NPN và PNP không? Tại sao
điều này có thể quan trọng?
3-8. Bạn đã quan sát được điều gì ở bước 8? Điều gì có thể gây ra hành
vi này?
3-9. Sau khi thử nghiệm từng phiên bản của BJT, bạn sẽ quyết định sử
dụng phiên bản nào trong thiết kế
