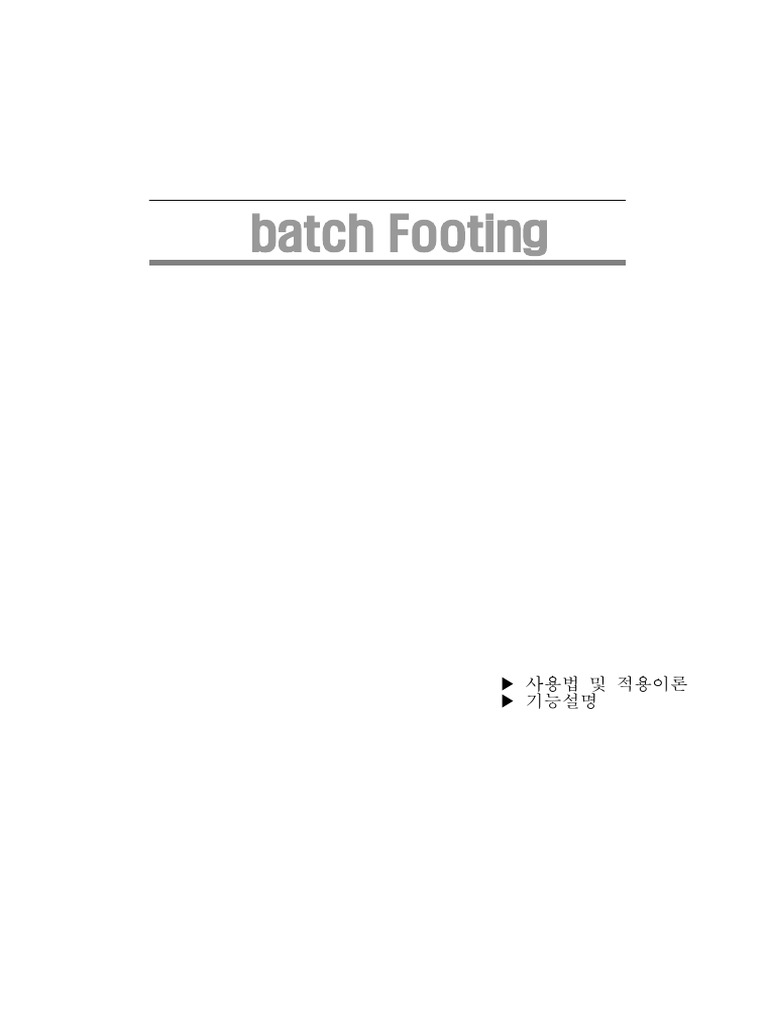

batch Footing

▶ 사용법 및 적용이론
▶ 기능설명
 batch Footing

사용법 및 적용이론

1. 프로그램 개요
ETABS 혹은 Gen에서 기초해석용으로 Convert된 SAFE와 SDS의 모델링 데이터를 이용하여 직접
기초 와 파일기초를 설계합니다.

본 프로그램에서 지원되는 설계기준은 다음과 같습니다.

-. 한국콘크리트학회, 콘크리트구조설계기준 (강도설계법, 2012)
-. 한국콘크리트학회, 콘크리트구조설계기준 (강도설계법, 2007)

2. 사용순서 : 해석결과 가져오기

1) SAFE혹은 SDS용 모델링 데이터 생성 : ETABS 혹 Gen에서 기초해석용 데이터를 Convert시킵
니다. Gen에서 기초해석용 데이터를 생성시키는 방법은 다음과 같습니다.
-. 해당 해석프로그램에서 해석 수행.
-. “메뉴>File > Data Conversion > Gen -> SDS (Model + Reaction Data)” 클릭
-. Convert Gen Model to SDS Model 대화상자에서 Convert for Foundation 선택
-. Select Story for Convert to SDS는 최하층 바닥을 선택
-. Bending Stiffness Factor는 입력할 필요 없음

2) 본 프로그램에서 “메뉴>파일>해석결과 Import”를 클릭합니다.

3) 다이알로그에서 단면력을 가져올 해석프로그램을 선택하고 미리 만들어둔 해석 모델 파일을 선택

한 다음 “OK”버튼을 클릭하여 가져오기 기능을 수행합니다.

3. 사용순서 : 설계하기
1) 해석결과를 Import한 후 “메뉴>설정>환경설정”을 클릭하여 설계환경을 설정합니다.

2) 좌측 입력판에서 설계에 필요한 기초를 생성합니다.

3) 우측 하단에 있는 평면도 표시창에서 기둥 Point를 선택한 후, 좌측 입력창의 해당 기초로 드래그

하여 할당합니다.

4) 좌측 입력창에서 기초 형식, 기초의 치수 등을 설정합니다.

5) 우측 상부에 있는 요소 리스트 창해서 요소를 선택한 후, 기둥의 치수 등을 조정합니다.

3. 주의사항
1) 해석 모델링 데이터에서 가져온 Load Case별 데이터를 사용하여 본 프로그램에서 하중을 조합합
니다.

2) 직접기초에서 발생하는 지반반력은 직선분포로 가정합니다.

3) 기초 및 기둥의 치수, 단면력의 축 등에서 사용하는 좌표계는 요소좌표계를 사용합니다.

4. 적용이론
1) 콘크리트의 1방향 공칭 전단강도는 Vc는 다음 식을 사용합니다.
1
BeST

1
Vc  f ck bo d
6

2) 콘크리트의 2방향 공칭 전단강도는 Vc 는 다음 식 중 가장 작은 값을 사용합니다. 본 계산식은

ACI 설계기준에서 채택하여 사용하고 있습니다. KCI-USD2012 에서 채택하고 있는 식은 기준에서
의 일관성이 없으며, 식이 극한강도법 구조설계법과는 적합하지 않다고 판단되어, ACI 설계기준에서
제시된 계산식을 채택 합니다.

1 2 
Vc  1   f ck bo d
6  c 

1  sd 
Vc  1   f ck bo d
6  2bo 

1
Vc  f ck bo d
3

3) 단변방향으로의 철근은 아래식에서 산출한 철근량을 유효폭내에 배치하는 것으로 합니다.

유효폭 내에배치되는 철근량 2

단변방향의 전체 철근량  1

4) 파일기초에서 인접한 말뚝 주장이 겹치는 경우 파일 1개당 펀칭전단의 위험주장은 다음과 같이 계

산합니다.

bo  s p  (d p  d )
2

2
 batch Footing

기능설명

1. 화면 구성
본 프로그램의 화면 구성은 다음과 같습니다.

단위요소 리스트창

주 입력창

모델 평면 표시창

2. 메뉴
1) 파일>해석 결과 Import : 기초 설계용 모델링 데이터를 가져옵니다. 해석 결과 Import 다이알로그
에서 “파일”은 가져올 해석모델링 데이터가 들어 있는 Text 형식의 파일을 입력합니다.
-. 해석 프로그램에서 기초해석용으로 Convert된 모델
링 데이터만 사용할 수 있습니다.

2) 설정>프로젝트 정보 설정 : 출력양식파일 등 프린트 출력시 사용되는 정보를 설정합니다.

3
BeST

-. Sheet File : 보고서의 양식을 선택합니다. 양식은 스크

립트 형식의 Text파일로 구성되어 있으며, 작성방법
은 홈페이지 (www.BestUser.com)의 게시판의 자료
를 참고하시기 바랍니다.

3) 설정>환경 설정 : 설계에 사용되는 기본 정보를 입력합니다.

-. 파일연단길이 : 입력창에서 기초의 치수를 자동
으로 설정할 때와 자동설계시 기초치수 설정에
참고가 됩니다.

4) 설정>하종조합변경 : 하중조합 데이터를 다시 구축합니다.

-. 특정 하중Case를 사
용하지 않을 경우는
공백으로 둡니다.

4
 batch Footing

3. 주 입력창
기초 설계정보를 입력하고 계산결과를 출력하는 창입니다.

1) 직접기초/파일기초 : 기초의 형식을 선택합니다.

4. 단위기둥 리스트창
선택한 기초에 속한 단위요소의 설계정보를 출력/수정합니다.

1) Cx (D) : 원형 기둥일 경우 기둥의 직경을 입력합니다. 원형기둥에서는 Cy는 사용하지 않습니다.

2) 회전각 : 기둥 및 기초의 회전각을 입력합니다. 해석프로그램에서 가져온 전체죄표계로 되어 있는

하중을 회전각에 의하여 축회전된 하중을 설계에 이용합니다.

5. 모델 평면 표시창
모델 평면을 출력합니다. 모델데이타는 해석결과 Import시 입력한 모델링 데이타를 사용하여 생성합니
다.

5
BeST
