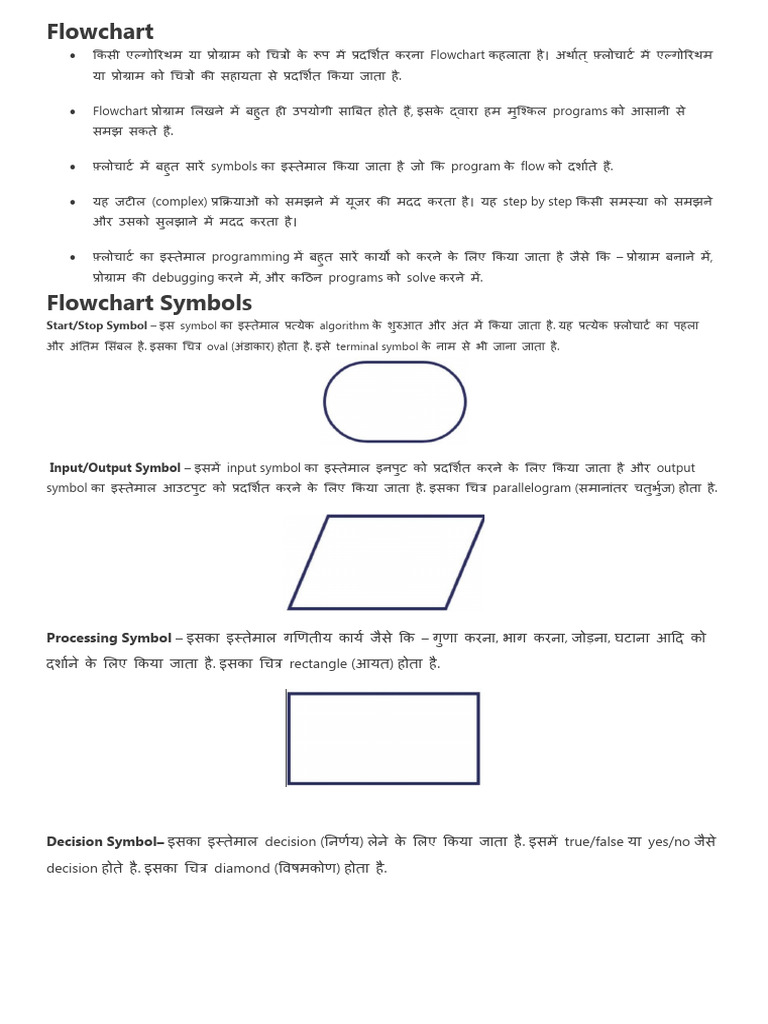

Flowchart

 किसी एल्गोरिथम या प्रोग्राम को चित्रों के रूप में प्रदर्शित करना Flowchart कहलाता है। अर्थात् फ़्लोचार्ट में एल्गोरिथम
या प्रोग्राम को चित्रों की सहायता से प्रदर्शित किया जाता है.

 Flowchart प्रोग्राम लिखने में बहुत ही उपयोगी साबित होते हैं, इसके द्वारा हम मुश्किल programs को आसानी से
समझ सकते हैं.

 फ़्लोचार्ट में बहुत सारें symbols का इस्तेमाल किया जाता है जो कि program के flow को दर्शाते हैं.

 यह जटील (complex) प्रक्रियाओं को समझने में यूजर की मदद करता है। यह step by step किसी समस्या को समझने
और उसको सुलझाने में मदद करता है।

 फ़्लोचार्ट का इस्तेमाल programming में बहुत सारें कार्यों को करने के लिए किया जाता है जैसे कि – प्रोग्राम बनाने में,
प्रोग्राम की debugging करने में, और कठिन programs को solve करने में.

Flowchart Symbols
Start/Stop Symbol – इस symbol का इस्तेमाल प्रत्येक algorithm के शुरुआत और अंत में किया जाता है. यह प्रत्येक फ़्लोचार्ट का पहला
और अंतिम सिंबल है. इसका चित्र oval (अंडाकार) होता है. इसे terminal symbol के नाम से भी जाना जाता है.

Input/Output Symbol – इसमें input symbol का इस्तेमाल इनपुट को प्रदर्शित करने के लिए किया जाता है और output
symbol का इस्तेमाल आउटपुट को प्रदर्शित करने के लिए किया जाता है. इसका चित्र parallelogram (समानांतर चतुर्भुज) होता है.

Processing Symbol – इसका इस्तेमाल गणितीय कार्य जैसे कि – गुणा करना, भाग करना, जोड़ना, घटाना आदि को
दर्शाने के लिए किया जाता है. इसका चित्र rectangle (आयत) होता है.

Decision Symbol– इसका इस्तेमाल decision (निर्णय) लेने के लिए किया जाता है. इसमें true/false या yes/no जैसे
decision होते है. इसका चित्र diamond (विषमकोण) होता है.
Connector Symbol – इस सिंबल का इस्तेमाल फ्लोचार्ट के दो या दो से अधिक भागों को जोड़ने के लिए किया
जाता है. इसका चित्र circle (गोला) होता है.

Flow Line Symbol – इसका प्रयोग फ्लोचार्ट के sequence (क्रम) को प्रदर्शित करने के लिए किया जाता है. इसका
चित्र arrow (तीर) होता है और इस arrow की दिशा ऊपर, नीचे, दायें, बाएं कु छ भी हो सकती है.

Hexagon Symbol – इस सिंबल को preparation symbol भी कहा जाता है. इसका इस्तेमाल for loop, while
loop,या दूसरे loops को प्रस्तुत करने के लिए किया जाता है. इसका चित्र hexagon (षट्भुज) होता है.

Document Symbol– इसका इस्तेमाल डॉक्यूमेंट को प्रदर्शित करने के लिए किया जाता है. इसका चित्र नीचे
दिया गया है.

Flowchart का उदाहरण –
तीन संख्याओं के sum (योग) और average (औसत) का फ्लोचार्ट नीचे दिया है:-
