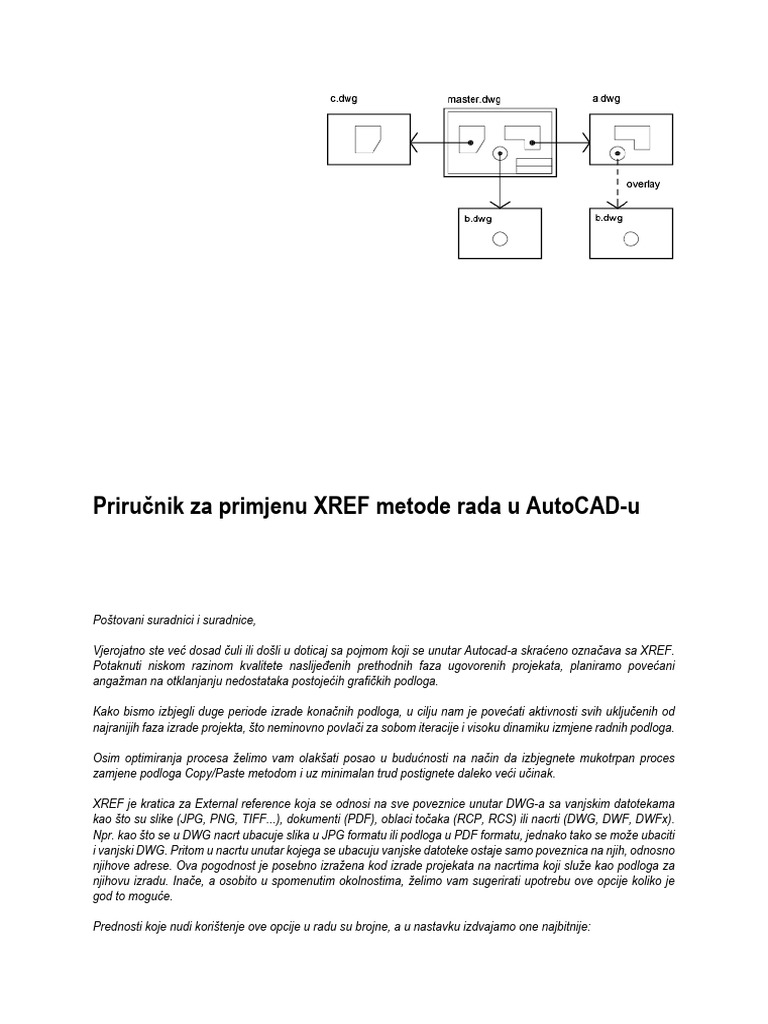

Priručnik za primjenu XREF metode rada u AutoCAD-u

Poštovani suradnici i suradnice,

Vjerojatno ste već dosad čuli ili došli u doticaj sa pojmom koji se unutar Autocad-a skraćeno označava sa XREF.
Potaknuti niskom razinom kvalitete naslijeđenih prethodnih faza ugovorenih projekata, planiramo povećani
angažman na otklanjanju nedostataka postojećih grafičkih podloga.

Kako bismo izbjegli duge periode izrade konačnih podloga, u cilju nam je povećati aktivnosti svih uključenih od
najranijih faza izrade projekta, što neminovno povlači za sobom iteracije i visoku dinamiku izmjene radnih podloga.

Osim optimiranja procesa želimo vam olakšati posao u budućnosti na način da izbjegnete mukotrpan proces
zamjene podloga Copy/Paste metodom i uz minimalan trud postignete daleko veći učinak.

XREF je kratica za External reference koja se odnosi na sve poveznice unutar DWG-a sa vanjskim datotekama
kao što su slike (JPG, PNG, TIFF...), dokumenti (PDF), oblaci točaka (RCP, RCS) ili nacrti (DWG, DWF, DWFx).
Npr. kao što se u DWG nacrt ubacuje slika u JPG formatu ili podloga u PDF formatu, jednako tako se može ubaciti
i vanjski DWG. Pritom u nacrtu unutar kojega se ubacuju vanjske datoteke ostaje samo poveznica na njih, odnosno
njihove adrese. Ova pogodnost je posebno izražena kod izrade projekata na nacrtima koji služe kao podloga za
njihovu izradu. Inače, a osobito u spomenutim okolnostima, želimo vam sugerirati upotrebu ove opcije koliko je
god to moguće.

Prednosti koje nudi korištenje ove opcije u radu su brojne, a u nastavku izdvajamo one najbitnije:
1) Manja veličina radnog DWG nacrta, a time brži i pouzdaniji rad - vanjske poveznice (External references)
pružaju mogućnost rada na podlogama, a da one nisu sadržane unutar radnog DWG nacrta. Na ovaj način velike
i zahtjevne radne podloge ne usporavaju proces spremanja datoteka, ili njihovo slanje putem interneta. Pritom u
radnom nacrtu ostaju sačuvane sve postavke koje se odnose na uvezeni sadržaj. Za ubacivanje vanjske datoteke
potrebno je unijeti naredbu ATTACH ili odabirom na ikonu na naredbenoj traci prikazanoj na slici:

Nakon odabira željene datoteke slijedi izbornik za dodatne postavke uvoza pri čemu je moguće odrediti (ili ostaviti
zadano) koordinate unosa, faktor uvećanja / smanjenja i mjerne jedinice:
2) Jednostavna izmjena i ažuriranje nacrta koji služe kao podloga - podloge se mogu zamijeniti novom
istoimenom datotekom unutar operativnog sustava prije početka rada u AutoCAD-u, ili promjenom odnosno
ažuriranjem adrese vanjske poveznice prilikom rada u AutoCAD-u. Prozor za upravljanje vanjskim poveznicama
dostupan je u svakom trenu naredbom XREF:

Za ubacivanje vanjske datoteke

dovoljan je klik na prvu ikonu

Popis svih vanjskih poveznica

Adresa vanjske poveznice

3) Lako upravljanje svojstvima uvezenih elemenata - u slučaju ubacivanja DWG datoteke kao vanjske
poveznice, u prozoru za upravljanje slojevima (layers) pojavljuje se popis svih uvezenih slojeva (grupi Xref), pri
čemu je u svakom trenutku moguće zasebno izlistati slojeve koji se koriste unutar radnog DWG-a (All Used Layers),
a zasebno sve slojeve koji su uvezeni. Svi uvezeni slojevi dobivaju prefiks sa imenom datoteke iz koje potječu pa
ih je lako razlikovati od aktivnih slojeva radne DWG datoteke. Uvezenim slojevima moguće je mijenjati sve
postavke bez izmjena na izvorniku, bez obzira na to da li se radi o vidljivosti slojeva, boji, debljini linije, stilu linije
itd. Prilikom ažuriranja ili zamjene datoteke vanjske poveznice, postavke uvezenih slojeva ostaju sačuvane u
radnom DWG-u.
4) Izbjegavanje nepotpune ili pogrešne zamjene sadržaja - prilikom klasičnog ubacivanja sadržaja nacrta iz
jednog DWG-a u drugi naredbom Copy/Paste najčešće dolazi do problema pri zamjeni istoimenih blokova i
postojećih vanjskih poveznica. Blokovi ovom metodom neće biti ažurirani ukoliko se prethodno ne uklone sve
postojeće instance bloka unutar radnog DWG-a, a isto vrijedi i za eventualne postojeće vanjske poveznice unutar
uvezenog nacrta. Korištenjem XREF-a ne postoji mogućnost da se ovo dogodi. Osim toga, sva ažuriranja sa svim
prethodnim postavkama moguće je obaviti samo jednim objedinjenim postupkom u najkraćem mogućem roku.
Desnim klikom na odabranu vanjsku poveznicu pojavljuje se izbornik unutar kojeg je također moguće umetnuti
vanjsku datoteku (Attach), ali i pokrenuti ažuriranje (Reload) / ukidanje odabrane vanjske poveznice (Detach).
Ukidanje (Detach) je osobito korisno za uklanjanje neaktivnih / neželjenih vanjskih poveznica.
