Totally Integrated

Automation Portal

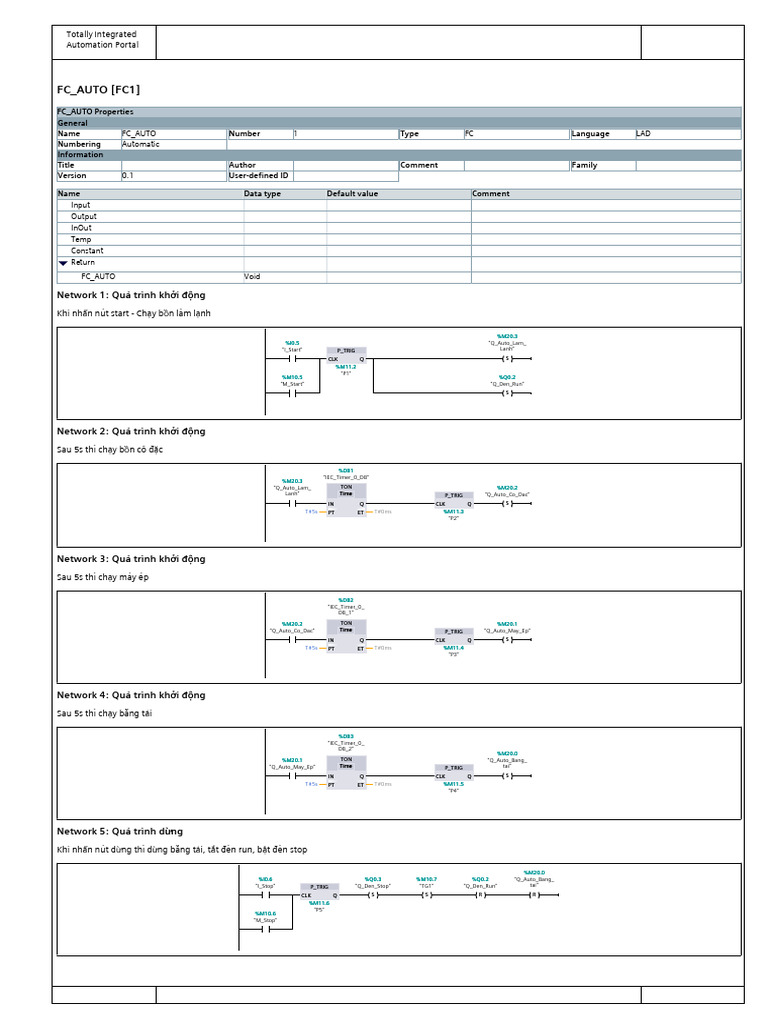

FC_AUTO [FC1]
FC_AUTO Properties
General
Name FC_AUTO Number 1 Type FC Language LAD
Numbering Automatic
Information
Title Author Comment Family
Version 0.1 User-defined ID

Name Data type Default value Comment

Input
Output
InOut
Temp
Constant
Return
FC_AUTO Void

Network 1: Quá trình khởi động

Khi nhấn nút start - Chạy bồn làm lạnh

%M20.3
%I0.5 "Q_Auto_Lam_
"I_Start" P_TRIG Lanh"
CLK Q S
%M11.2
"P1"
%M10.5 %Q0.2
"M_Start" "Q_Den_Run"
S

Network 2: Quá trình khởi động

Sau 5s thì chạy bồn cô đặc

%DB1
"IEC_Timer_0_DB"
%M20.3
"Q_Auto_Lam_ TON %M20.2
Lanh" Time P_TRIG "Q_Auto_Co_Dac"
IN Q CLK Q S
T#5s PT ET T#0ms %M11.3
"P2"

Network 3: Quá trình khởi động

Sau 5s thì chạy máy ép

%DB2
"IEC_Timer_0_
DB_1"

%M20.2 TON %M20.1

"Q_Auto_Co_Dac" Time P_TRIG "Q_Auto_May_Ep"
IN Q CLK Q S
T#5s PT ET T#0ms %M11.4
"P3"

Network 4: Quá trình khởi động

Sau 5s thì chạy băng tải

%DB3
"IEC_Timer_0_
DB_2"
%M20.0
%M20.1 TON "Q_Auto_Bang_
"Q_Auto_May_Ep" Time P_TRIG tai"
IN Q CLK Q S
T#5s PT ET T#0ms %M11.5
"P4"

Network 5: Quá trình dừng

Khi nhấn nút dừng thì dừng băng tải, tắt đèn run, bật đèn stop

%M20.0
%I0.6 %Q0.3 %M10.7 %Q0.2 "Q_Auto_Bang_
"I_Stop" P_TRIG "Q_Den_Stop" "TG1" "Q_Den_Run" tai"
CLK Q S S R R
%M11.6
"P5"
%M10.6
"M_Stop"
 Totally Integrated
Automation Portal

Network 6: Quá trình dừng

Sau 5s dừng máy ép

%DB4
"IEC_Timer_0_
DB_3"

%M10.7 TON %M11.0 %M20.1 %M10.7

"TG1" Time "TG2" "Q_Auto_May_Ep" "TG1"
IN Q S R R
T#5s PT ET T#0ms

Network 7: Quá trình dừng

Sau 5s thì dừng bồn cô đặc

%DB5
"IEC_Timer_0_
DB_4"

%M11.0 TON %M11.1 %M20.2 %M11.0

"TG2" Time "TG3" "Q_Auto_Co_Dac" "TG2"
IN Q S R R
T#5s PT ET T#0ms

Network 8: Quá trình dừng

Sau 5s thì dừng bồn làm lạnh

%DB6
"IEC_Timer_0_
DB_5"
%M20.3
%M11.1 TON "Q_Auto_Lam_ %Q0.3 %M11.1
"TG3" Time Lanh" "Q_Den_Stop" "TG3"
IN Q R R R
T#5s PT ET T#0ms
