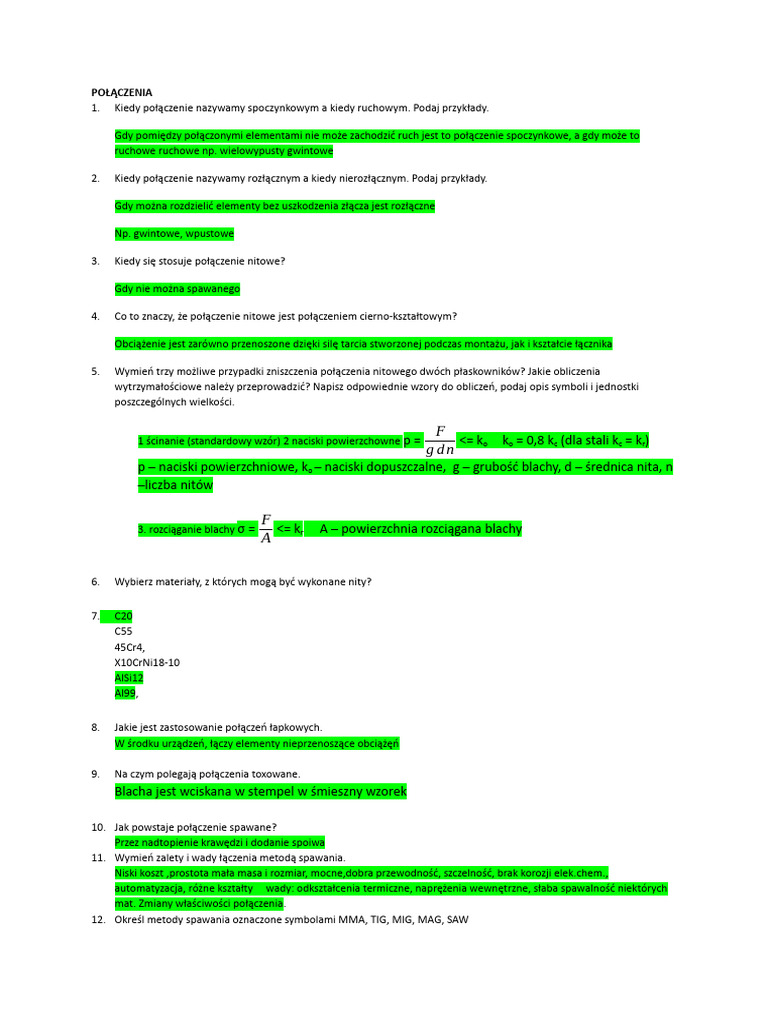

Gdy pomiędzy połączonymi elementami nie może zachodzić ruch jest to połączenie spoczynkowe, a gdy może to
ruchowe ruchowe np. wielowypusty gwintowe
Obciążenie jest zarówno przenoszone dzięki silę tarcia stworzonej podczas montażu, jak i kształcie łącznika
5. Wymień trzy możliwe przypadki zniszczenia połączenia nitowego dwóch płaskowników? Jakie obliczenia
wytrzymałościowe należy przeprowadzić? Napisz odpowiednie wzory do obliczeń, podaj opis symboli i jednostki
poszczególnych wielkości.
F
1 ścinanie (standardowy wzór) 2 naciski powierzchowne p = <= ko ko = 0,8 kc (dla stali kc = kr)
g dn
p – naciski powierzchniowe, ko – naciski dopuszczalne, g – grubość blachy, d – średnica nita, n
–liczba nitów
F
3. rozciąganie blachy σ = <= kr A – powierzchnia rozciągana blachy
A
7. C20
C55
45Cr4,
X10CrNi18-10
AlSi12
Al99,
13. Które z wymienionych materiałów są trudno spawalne i dlaczego? - żeliwo GJL300, stal C15, stal C45.
Mig, tig
To wyżej
19. Napisz wzory na obliczanie spoiny:
Grzanie i ściskanie
b) prętów
elektryczne zwarciowe
elektryczne iskrowe
tarciowe
25. Podaj przykład oznaczenia pasowania wciskowego metodą - według stałego otworu?
b) skurczowe
28. a) lutowane
29. b) klejone
taki kąt + nazwa kleju
Pryzmatyczny, czopkowy
33. Dane są: M- moment obrotowy przenoszony przez połączenie wpustowe, d- średnica wału, ko- dopuszczalne naciski
powierzchniowe i h- wysokość wpustu. Napisz wzór na wymaganą długość wpustu?
L = 2M/(pi*D*k0*h)
34. Jako połączenia ruchowe najczęściej stosuje się połączenia wpustowe, wielowypustowe czy wielokartowe?
wielowypustowe
35. Czym różni się obróbka powierzchni współpracujących w połączeniu wpustowym spoczynkowym i wielowypustowym?
38. W jaki sposób może nastąpić zniszczenie awaryjne połączenia sworzniowego? Jakie obliczenia wytrzymałościowe należy
przeprowadzić?
M16x1,5 LH M- zarys gwintu, 16 – średnica zewnętrzna, 1,5 – skok mniejszy niż standard, LH – lewokrętny
Większa precyzja ruchu, większe możliwe przonoszone obciążenie, większa siła docisku
0,8d
43. Jak może się zniszczyć połączenie: śruba wkręcona w otwór odlewu aluminiowego?
Zerwanie gwintu wewnętrznego na części, pęknięcie z powodu za dużego ścisku
Jedna przenosi obciążenia łącząc dwa elementy, druga służy do regulacji i poruszania częściami
46. , b) sprężystą
47. Kiedy stosuje się nakrętkę z podkładką sprężystą a kiedy nakrętkę koronową z zawleczką lub przeciwnakrętkę?
51. Podaj wzór na sztywność sprężyny oraz znaczenie symboli. Narysuj charakterystykę sprężyny o sztywności:
a) stałej, Linia prosta C=F/f b) wzrostowej .F= Cf^2
52. Z jakich stali wykonuje się sprężyny (zawartość C i innych składników stop.) i jaką stosuje się obróbkę cieplną?
przejmowanie energii uderzenia, np. uderzenia koła samochodu na wyboju zanim przekazana będzie
na kabinę (lub skrzynię ładunkową) samochodu a tym samym łagodzenia wstrząsów
magazynowanie energii w celu powolnego jej oddawania np. sprężyna napędowa zegara,
podnoszenie drzwi bagażnika samochodu
magazynowanie energii w celu gwałtownego jej oddawania np. sprężyna wyrzutni
C = F/f
1. Jaka jest funkcja: a) osi, podtrzymuje elementy b) wału napędza, czyli jest również skręcany
2. Z jakich materiałów wykonuje się wały: a) lekko obciążone, stale niestopowe b) mocno obciążone, stal
niestopowa wyższej jakośći c)korbowe żeliwo modyfikowalne?
3. Z jakimi częściami mogą współpracować czopy wałów: a) ruchowe łożyska ślizgowe, b) spoczynkowe.
Łożyska kulkowe Koła zębate, przekładnie, wpusty
4. Czym różni się wykonanie czopów ruchowych i spoczynkowych?
Czopy ruchowe posiadają większą dokładność wykonania, spoczynkowe mogą posiadać również wcisk
5. Uszereguj części według trudności warunków pracy ze względu na obciążenie (od najtrudniejszej): 2. oś
obrotowa, 3. oś stała, 1. wał. Uzasadnij odpowiedź. 1. Jednocześnie się obraca, jest skręcany i zginany.
2. Obraca się i jest zginany 3. Jest tylko zginany
6. Do czego służą łożyska?
Do ustalenie pozycji elementów na wale, bez potrzeby napędzania. Wspieranie wału.
7. Podział łożysk ze względu na: a) kierunek obciążenia poprzeczne, osiowe, poprzeczno-osiowe, b)
budowę i zasadę działania, kulkowe, ślizgowe c) rodzaj elementów tocznych łożyska panewka,
wałeczki, igiełki, kulki,
8. Narysuj schemat osi obrotowej z kołem osadzonym spoczynkowo, ułożyskowanej na łożyskach
poprzecznych
a) tocznych, b) ślizgowych.
9. Wymień zalety i wady łożysk: a) tocznych przeciwność ślizgowych,
b) ślizgowych małe gabaryty, cichobieżność, duża obciążalność, możliwość dzielenia w
płaszczyźnie osiowej wada: Wymagają lepszej jakości do smarowania, większe opory w
czasie rozruchu i rozgrzewania
10. Kiedy stosuje się łożyska wahliwe?
Kiedy potrzeba lepszej współosiowości
11. Z jakich materiałów wykonuje się łożyska toczne a z jakich panewki łożysk ślizgowych?
Łożysko toczne – wszystko twarde. Panewka – miękka
12. Zasady montażu i demontażu łożysk tocznych.
Nie napierdalaj młotkiem, zakaz sił poprzecznych, używaj tego równomiernego czegoś do osadzenia
łożyska praską demontaż: możesz bić młotkiem, niemetalowym, nie bij ciągle z jednej strony
SPRZĘGŁA
HAMULCE
22. Napisz wzory na przełożenie gdy znane są: a) prędkości obrotowe, n1/n2 b) średnice kół D2/D1 c)
momenty obrotowe M2/M1 d) liczby zębów kół Z2/Z1
23. Rodzaje przekładni ciernych.
Rodzaje przekładni ciernych.
a) o przełożeniu stałym
walcowe
stożkowe
z kołami o rowkach klinowych (w celu zwiększenia siły tarcia)
b) o przełożeniu zmiennym, inaczej przekładnie bezstopniowe lub wariatory
Wady:
poślizg
mały moment obrotowy
niska trwałość
duże obciążenie łożysk wału
MECHANIZMY FUNKCJONALNE
34. Określ zadanie mechanizmu:
a) śrubowego,
zamiana ruchu obrotowego na postępowy
b) korbowego,
zamiana ruchu posuwisto zwrotnego na obrotowy i na odwrót
c) jarzmowego,
d) zamiana ruchu posuwisto zwrotnego na obrotowy i na odwrót. Prędkość obrotowa w jedną stronę
się zmienia
e) krzywkowego
