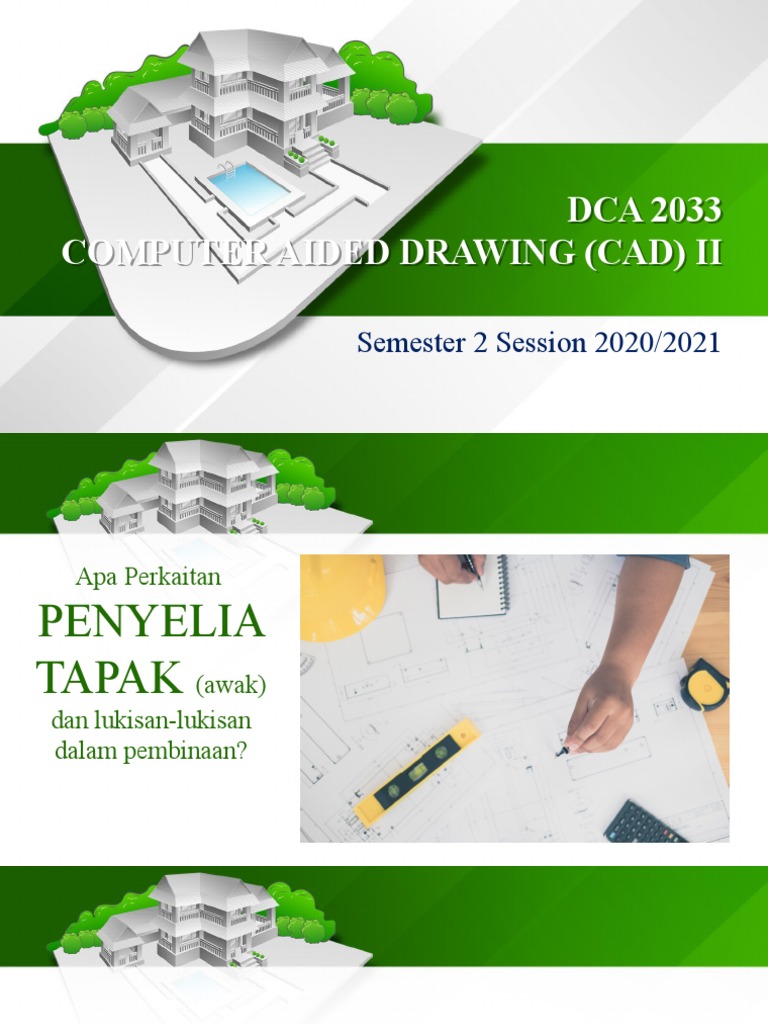

DCA 2033

COMPUTER AIDED DRAWING (CAD) II

Semester 2 Session 2020/2021

 Apa Perkaitan

PENYELIA
TAPAK (awak)
dan lukisan-lukisan
dalam pembinaan?
APA KEPERLUAN LUKISAN
DALAM PEMBINAAN?
 DEFINISI LUKISAN
TEKNIKAL
merupakan satu dokumen dalam bentuk bergambar dengan
sedikit nota yang mengandungi maklumat penting bagi
menggambarkan dengan tepat sesuatu objek
teknikal, senibina dan kejuruteraan bagi
memudahkan kerja-kerja di tapak bina
 LUKISAN ARKITEK
• Lukisan yang menunjukkan rancangan dan pandangan sebuah bangunan.
• Lukisan ini diperlukan untuk pembinaan bangunan dan sebagai rujukan bagi
kontraktor dalam spesifikasi mesyuarat.
• Arkitek dan pelukis bertanggungjawab untuk menyediakan lukisan bangunan.
• Lukisan ini dibentangkan dalam bentuk lukisan ortografi dan digambar
mengikut UBE (Enakmen Bangunan Seragam 1984).
• Dilukis menggunakan simbol seni bina standard, dimensi, spesifikasi dan
kualiti bahan mengikut reka bentuk yang diperlukan.
 ELEMEN-ELEMEN LUKISAN ARKITEK

a) Lukisan pelan
Pelan Kunci
Pelan lokasi
Pelan tapak
Pelan lantai
Pelan bumbung

b) Lukisan pandangan
Pandangan hadapan
Pandangan belakang
Pandangan sisi kanan / kiri
PELAN KUNCI
menunjukkan kedudukan tanah dan tapak
cadangan pembinaan.
Maklumat yang terdapat didalam pelan ini
ialah Sempadan mukim, daerah, arah
hala-tuju, jalan raya, sungai, bandar
terdekat dan lain-lain.
PELAN LOKASI
merupakan pelan projek atau bangunan yang dicadangkan.
menunjukkan arah atau maklumat tapak yang dicadangkan.
Skala tidak diperlukan.
Arah angin (N = Utara) perlu dinyatakan di dalam pelan
lokasi.
Ciri-ciri lain yang ada di dalam pelan lokasi adalah seperti
bangunan terdekat serta jalan masuk.
PELAN TAPAK
Antara ciri-ciri pelan tapak adalah terdapat nama pemilik, pelan
kunci, pelan lokasi, keadaan pembangunan dan ciri-ciri seperti
jalan raya, talian bekalan utiliti, dan dimensi.

Kepentingan pelan tapak adalah untuk memudahkan kontraktor

menguruskan kawasan tapak untuk mereka memuatkan bahan
binaan, mesin dan membina bangunan sementara.
PELAN LANTAI PELAN BUMBUNG

menunjukkan reka bentuk bumbung dan

Pelan lantai berfungsi menyampaikan
dimensi yang dilihat dari atas.
keperluan pembinaan keseluruhan
kepada kontraktor.
pandangan atas hanya menunjukkan
rancangan pembinaan bumbung.
Simbol yang digunakan pada pelan
lantai adalah untuk menggambarkan Garisan bangunan yang ditunjukkan dalam
komponen bangunan tersebut seperti pelan bumbung adalah garisan tersembunyi.
pintu, tingkap, tangga, perabot dan
lekapan paip. menunjukkan arah kejatuhan hujan.
 LUKISAN PANDANGAN

Pandangan Hadapan Pandangan Belakang

Pandangan Sisi Kiri / Kanan

LUKISAN KERATAN
▪ pandangan bangunan atau objek yang
diperolehi dengan membuat potongan
khayalan menerusinya.

▪ Maklumat dalam lukisan keratan termasuk

ketinggian, saiz komponen dan spesifikasi
bahan binaan.

▪ Biasanya terdapat dua bahagian iaitu

bahagian X-X dan bahagian Y-Y.
LUKISAN TERPERINCI

▪ Menunjukkan bahagian bangunan seperti

tingkap, pintu, bumbung dan tangga.

▪ Maklumat yang diberikan pada lukisan

terperinci adalah nama, saiz, bahan yang
digunakan dan lain-lain.

▪ Dilukis dalam bentuk ortografik, keratan atau

isometrik.

▪ Skala yang biasa digunakan adalah 1:50, 1:20,

1:10 dan 1: 2.
SIMBOL & STANDARD LUKISAN ARKITEK
▪ mewakili jenis dan bentuk bahan tertentu yang digunakan dalam pembinaan bangunan.

▪ berdasarkan British Standard (B.S) dan Malaysian Standard (M.S)

▪ Simbol dan standard bahan digunakan dalam pelan lantai, pelan bumbung, lukisan
pandangan, lukisan keratan dan lukisan terperinci bagi menunjukkan komponen
bangunan seperti :
▪ Tingkap
▪ Pintu
▪ Tiang
▪ Dinding
▪ Lantai dan fungsi-fungsi lain
 TEKNIK MELUKIS PELAN ARKITEK

Lukis garis grid untuk setiap dinding, lajur dan rasuk untuk setiap ruang. Dimensi diukur dari tengah ke pusat
dinding
LANGKAH 2 :

1. Lukis ketebalan dinding

dengan merujuk kepada
garis tengah.

2. Mengenal pasti kedudukan

pintu dan tingkap.
LANGKAH 3:

1. Lukiskan simbol-simbol seperti
pintu, tingkap, dinding, dan
kebersihan

2. Nama ruang seperti ruang tamu,

tandas, dapur, dan sebagainya.

3. Masukkan dimensi untuk setiap ruang.

4. Masukkan spesifikasi kemasan

5. Masukkan garisan tersembunyi untuk

bumbung
