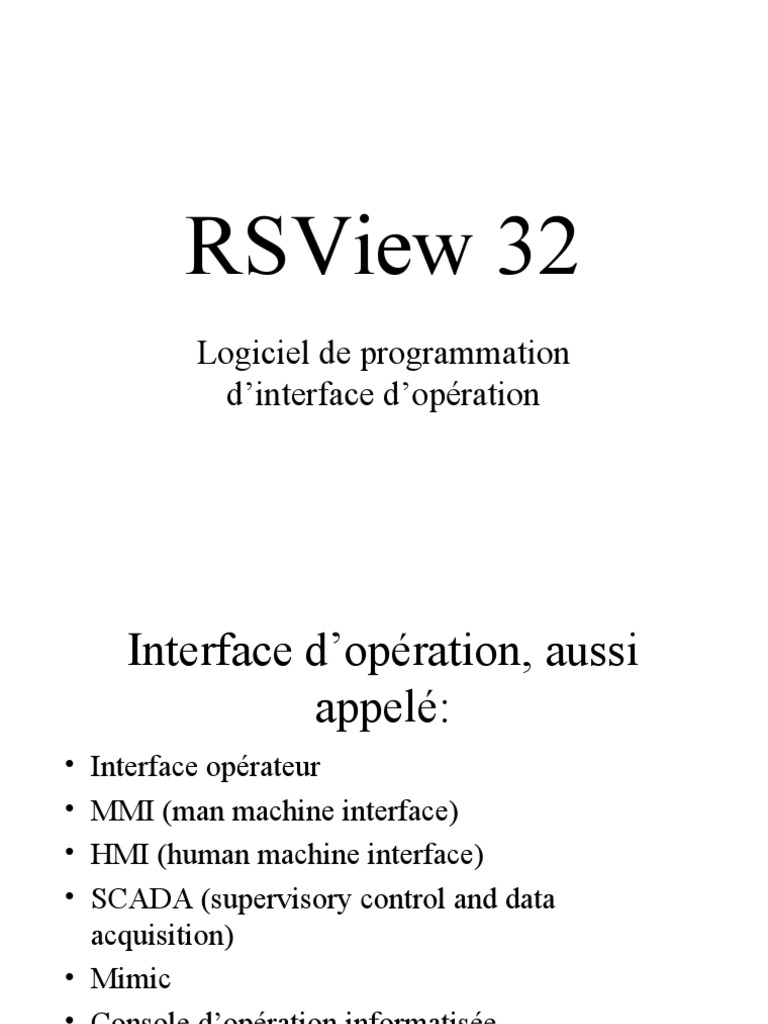

RSView 32

Logiciel de programmation
d’interface d’opération
 Interface d’opération, aussi
appelé:
• Interface opérateur
• MMI (man machine interface)
• HMI (human machine interface)
• SCADA (supervisory control and data
acquisition)
• Mimic
• Console d’opération informatisée
• ...
 Différents logiciels de
programmation
• RSView de Rockwell Software (Allen-
Bradley)
• In Touch de Wonderware
• Factory Link
• Fix DMACS de Intellution
• ...
 Même fonction
• Permet à l’opérateur de visualiser en temps
réel des données du système de contrôle
(automate)
• Permet à l’opérateur de commander le
système de contrôle (changer des données)
• Archive des données et permet à l’opérateur
de visualiser des tendances
 Visualiser en temps réel des
données du système de contrôle

• État de marche de différents équipements:

vanne ouverte/fermée, convoyeur en
marche/arrêté, … (valeurs discrètes)
• Différentes valeurs dans le procédé: niveau,
débit, pression, température, temps d’une
séquence, … (valeurs analogiques)
 Commander le système de
contrôle
• Commander différents équipements:
ouvrir/fermer une trappe, démarrer/arrêter
une pompe, … (valeurs discrètes)
• Changer différentes valeurs: consigne de
niveau, ouverture d’une vanne, vitesse d’un
convoyeur, … (valeurs analogiques)
 Archive des données
• Données du procédé: états de marche,
valeurs, ...
• Données d’opération: actions de
l’opérateur, alarmes, …
 Affiche des tendances

• Évolution avec fenêtre temporelle qui se

déplace (exemple: dernières 2 heures)
• Évolution avec fenêtre temporelle définie
(exemple: lundi 8 mars 1999 entre 8h et
12h)
 Contenu (minimal) d’un projet
dans RSView 32

• Configuration de la communication avec le

ou les systèmes de contrôle
• Page(s)-écran
• Base de données
 Configuration de la
communication avec le système
de contrôle

• Canal de communication
• Noeud (système de contrôle avec qui
l’interface d’opération doit communiquer)
• Classe de scrutation (temps de
rafraîchissement des valeurs)
Configuration de la communication
Canal de communication
Configuration de la communication
Noeud
Configuration de la communication
Classe de scrutation
 Page(s)-écran
• Dessins ou représentations graphiques du
procédé à contrôler ou des équipements de
contrôle
• Liens d’animation entre les représentations
graphiques et les valeurs dans le système de
contrôle
• Graphiques de tendances et sommaires
d’alarmes
 Page(s)-écran
utilisation des outils de dessin

DOUBLE-CLIQUER
SUR DISPLAY

DESSINER AVEC
OUTILS DE DESSIN
 Page(s)-écran
utilisation de la librairie

DOUBLE-CLIQUER
SUR ITEM CHOISI

COPIER-COLLER SUR LA PAGE-

ÉCRAN EN CONSTRUCTION
 Page(s)-écran
affichage de valeurs analogiques

CHOISIR NUMERIC
DISPLAY,
POSITIONNER SUR
LE DESSIN

SELECTIONNER
EXPRESSION « TAGS »
 Page(s)-écran
représentation de valeurs analogiques

SELECTIONNER L’OBJET,
PUIS CHOISIR ANIMATE +
FILL

SELECTIONNER
EXPRESSION « TAGS »
 Page(s)-écran
entrée de valeurs analogiques

CHOISIR NUMERIC
INPUT,
POSITIONNER SUR
LE DESSIN

SELECTIONNER
EXPRESSION « TAGS »
 Page(s)-écran
représentation de valeurs digitales

SELECTIONNER L’OBJET,
PUIS CHOISIR ANIMATE +
VISIBILITY

SELECTIONNER
EXPRESSION « TAGS »

1
 Page(s)-écran
représentation de valeurs digitales

SELECTIONNER L’OBJET,
PUIS CHOISIR ANIMATE +
COLOR

SELECTIONNER
EXPRESSION « TAGS »

1
 Page(s)-écran
entrée de valeurs digitales

CHOISIRBUTTON,
POSITIONNER SUR
LE DESSIN

SELECTIONNER
EXPRESSION « TAGS »
Page(s)-écran
tendance

CHOISIR TREND,
POSITIONNER SUR
LE DESSIN

SELECTIONNER
EXPRESSION « TAGS »
 Page(s)-écran
sommaire d’alarmes à configurer

CHOISIR ALARM
SUMMARY,
POSITIONNER SUR
LE DESSIN
 Page(s)-écran
sommaire d’alarmes à partir de la librairie

DOUBLE-CLIQUER
SUR ALARM
INFORMATION

SELECTIONNER TOUT-
COPIER-COLLER SUR LA
PAGE-ÉCRAN EN
CONSTRUCTION
 Base de données
• Correspondance entre des noms (étiquettes,
en anglais « tags ») et des données dans le
ou les systèmes de contrôle
• Données de type analogique, digital ou
texte
• Possibilité d’importer une base de données
existante dans RSLogix 5
• Ajout ou édition un à un des étiquettes
Base de données
importation

DOUBLE-CLIQUER
SUR TAG
DATABASE

SELECTIONNER DB
BROWSER

CHOISIR LES
ÉTIQUETTES
 Base de données
ajout ou édition un à un

DOUBLE-CLIQUER
SUR TAG
DATABASE

ENTRER LE NOM, LE TYPE,

LE NOEUD, LA CLASSE DE
SCRUTATION ET L’ADRESSE
